Type de produit	Codeur/Décodeur audio USB vers Dante
Marque	Blustream
Modèle	Dante DA11USB-V2
Dimensions (L x P x H)	120 x 47 x 26 mm
Poids (expédition)	0,3 kg
Alimentation	PoE IEEE 802.3af Classe 3 ou USB 5V
Connecteurs d'entrée	1 x RJ45 (Dante 100 Mbps), 1 x USB-B, 1 x USB-C
Connecteurs de sortie	1 x RJ45 (Dante 100 Mbps), 1 x USB-B, 1 x USB-C
Fonction principale	Encodage et décodage audio USB 2 canaux vers/depuis Dante
Formats audio USB supportés	44,1 à 192 kHz, 16/24/32 bits
Formats audio Dante supportés	44,1 à 96 kHz, 16/24/32 bits
Latence Dante configurable	2, 3, 4, 5 ou 10 ms
Compatibilité AES67	Oui
Conformité USB	USB Audio Device Class 2.0
Température de fonctionnement	0°C à 40°C
Température de stockage	-20°C à 60°C
Normes de conformité	CAN ICES-003 (B)/NMB-003(B)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement dans un environnement sec. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Aucune pièce détachable. Réparation par un professionnel qualifié uniquement.

FOIRE AUX QUESTIONS - Dante DA11USB-V2 Blustream

Comment connecter le Dante DA11USB-V2 ?

Branchez un câble USB de votre ordinateur au port USB-B ou USB-C et un câble Ethernet au port RJ45 (PoE). L'appareil s'alimente via PoE ou USB.

Quels échantillonnages audio sont supportés en USB ?

Le DA11USB-V2 supporte les fréquences d'échantillonnage de 44,1, 48, 88,2, 96, 176,4 et 192 kHz avec une résolution de 16, 24 ou 32 bits.

Quels échantillonnages audio sont supportés en Dante ?

En Dante, les fréquences supportées sont 44,1, 48, 88,2 et 96 kHz avec une résolution de 16, 24 ou 32 bits.

Comment configurer la latence Dante ?

La latence peut être configurée via le logiciel Dante Controller avec des valeurs de 2, 3, 4, 5 ou 10 ms.

Le DA11USB-V2 est-il compatible AES67 ?

Oui, il supporte le transport audio AES67 RTP.

L'appareil peut-il être alimenté uniquement par USB ?

Oui, il peut être alimenté par le port USB (5V) si le réseau ne fournit pas PoE.

Quels câbles sont nécessaires pour l'installation ?

Un câble USB (Type-B ou Type-C) et un câble Ethernet (pour le réseau Dante). Si PoE n'est pas disponible, une source USB 5V est requise.

Le DA11USB-V2 fonctionne-t-il avec n'importe quel ordinateur ?

Oui, il est compatible avec tout système d'exploitation supportant les périphériques USB Audio Class 2.0.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques ou abrasifs.

Que faire en cas de dysfonctionnement ?

L'appareil n'est pas réparable par l'utilisateur. Contactez le service après-vente Blustream ou un professionnel qualifié.

MODE D'EMPLOI Dante DA11USB-V2 Blustream

Dante ^® USB Audio Encoder / Decoder

Description

Our DA11USB-V2 has been designed to both encode 2ch USB audio to a Dante® digital signal, and decode a Dante® digital signal to 2ch USB audio. The DA11USB-V2 features both USB Type-B and USB-C connections selectable via local dip-switch and is a plug & play device that is powered using PoE (Power Over Ethernet) or via 5V from the USB device. The DA11USB-V2 also supports AES67 RTP audio transport.

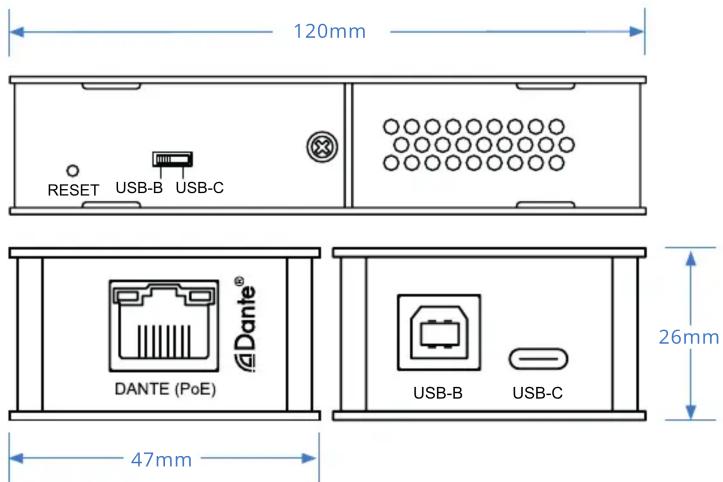

120mm RESET USB-B USB-C DANTE (PoE) 26mm 47mm

Key Features

• Encodes 2ch USB audio to Dante® digital signal
• Decodes a Dante® digital signal to USB audio
- Selectable USB audio between USB Type-B and USB-C inputs
• Compliant with USB Audio Device Class Specification V2.0
- USB Audio Supports 44.1, 48, 88.2, 96, 176.4 & 192 KHz sample rates @ 16, 24 & 32 Bit
- Dante® Audio Supports 44.1, 48, 88.2 & 96 KHz sample rates @ 16, 24 & 32 Bit
- Configurable Dante® device latency (supports 2, 3, 4, 5 or 10ms configurable using Dante® Controller)
• Supports AES67 RTP audio transport
- Features Class 0 IEEE 802.3af PoE for powering of product from any PoE switch
• Supports power via 5V USB for when network switch does not support PoE

Specifications

• Audio Input Connectors: 1 x RJ45, female (100Mbps Dante® network), 1 x USB Type B female, 1 x USB Type C female
• Audio Output Connectors: 1 x RJ45, female (100Mbps Dante® network), 1 x USB Type B female, 1 x USB Type C female
• Casing Dimensions (W x H x D): 120mm x 26mm x 47mm without feet
  • Shipping Weight: 0.3kg
  • Operating Temperature: 32°F to 104°F (0°C to 40°C)
  • Storage Temperature : -4°F to 140°F (-20°C to 60°C)
  • Power Supply: Class 3 IEEE 802.3af PoE or 5v USB

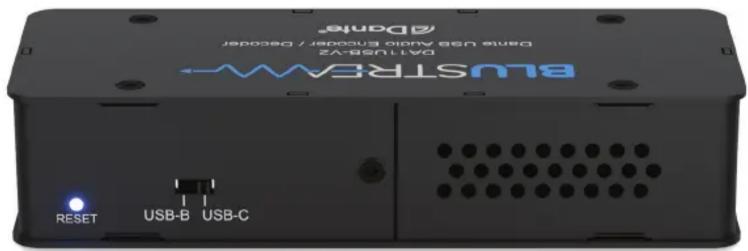

BLUSTRAMA Digital USB Audio Encoder / Decoamer Digital USB Audio ENCODER / Decoamer QD Bandie QAT1 USB-V2 RESET USB-B USB-C

USB-B USB-C

DANTE (PoE) @Dante®

Regulatory Compliance

CAN ICES-003 (B)/NMB-003(B)

Blustream cannot be held responsible for errors in typography or photography. Specifications are subject to change without notice.
