Type de produit	Ventilateur de plafond
Marque	Westinghouse
Modèle	Halley 7218140
Usage	Intérieur (IP20)
Hauteur minimale d'installation	2,3 m du sol
Alimentation	Secteur (230 V ~ 50 Hz)
Nombre de vitesses	3 (faible, moyen, fort)
Fonction inverse	Oui (interrupteur marche avant/arrière)
Télécommande	Oui (avec piles AA 1,5 V non fournies)
Éclairage intégré	Oui (ampoules non fournies)
Matériau des pales	Bois (vernis)
Poids	Environ 8 kg
Entretien	Nettoyage avec brosse douce ou chiffon non pelucheux, sans eau
Sécurité	Interrupteur bipolaire requis ; installation par électricien qualifié ; ne pas utiliser de variateur
Réparabilité	Faire appel à un électricien qualifié ; pas de réparation par l'utilisateur
Garantie	Consulter le revendeur
Piles de télécommande	2 piles AA 1,5 V
Nombre de pales	5 (typique, non spécifié)
Angle des pales	Non spécifié

FOIRE AUX QUESTIONS - Halley 7218140 WESTINGHOUSE

Quelle hauteur minimale pour installer le ventilateur ?

La hauteur entre les pales et le sol doit être d'au moins 2,3 m.

Puis-je utiliser un variateur de lumière pour contrôler la vitesse ?

Non, n'utilisez jamais un interrupteur à gradation (variateur) pour contrôler la vitesse du ventilateur. Utilisez uniquement la télécommande fournie.

Comment inverser le sens de rotation du ventilateur ?

Utilisez l'interrupteur à glissière situé sur le boîtier du moteur. Position basse = sens avant (été, refroidissement), position haute = sens arrière (hiver, redistribution de la chaleur). Assurez-vous que l'interrupteur n'est pas au milieu.

Le ventilateur fait du bruit, que faire ?

Vérifiez que toutes les vis du moteur et des supports de pales sont bien serrées. Laissez un rodage de 24 heures pour les bruits normaux. N'utilisez pas de commande de vitesse variable.

Le ventilateur oscille, comment résoudre ?

Assurez-vous que les supports de pales sont bien fixés et que le support de montage est solidement attaché au plafond. Si l'oscillation persiste, interchangez deux pales adjacentes pour rééquilibrer le poids.

L'éclairage ne fonctionne pas, que vérifier ?

Vérifiez que le connecteur molex entre l'ensemble d'éclairage et le moteur est bien branché. Assurez-vous que les ampoules sont fonctionnelles. Si le problème persiste, contactez un électricien qualifié.

Quelles piles utiliser pour la télécommande ?

La télécommande nécessite 2 piles AA de 1,5 V. Ouvrez le compartiment à l'arrière de l'émetteur pour les installer.

Comment nettoyer le ventilateur ?

Utilisez une brosse à poils doux ou un chiffon non pelucheux. N'utilisez pas d'eau pour éviter tout risque d'électrocution ou de dommage.

Puis-je installer le ventilateur dans une salle de bains ?

Non, le ventilateur est classé IP20 et conçu uniquement pour une utilisation en intérieur sec. Ne l'installez pas dans une pièce humide.

Comment éliminer le ventilateur en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans une installation de ramassage séparée pour les appareils électriques. Consultez votre mairie pour les points de collecte.

MODE D'EMPLOI Halley 7218140 WESTINGHOUSE

1. Soyez prudent. Lisez toutes les instructions avant de commencer l'installation.
2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l'aide d'un interrupteur bi-polaire équipé de deux ouvertures de 3 mm.
3. Le ventilateur doit être installé uniquement par un électricien qualifié.
4. La hauteur du ventilateur, c.-à-d. la distance entre les pales et le sol, doit être supérieure ou égale à 2,3 m.
5. Q-0.5m-Veillez à toujours conserver la distance entre la lampe et des matériaux inflammables (rideaux, mur, etc.) comme l'indique le pictogramme.
6. Assurez-vous que le ventilateur est solidement attaché au plafond.
7. ATTENTION ! Ne pas utiliser un interrupteur à gradation pour contrôler la vitesse du ventilateur.
8. ATTENTION ! Afin de réduire le risque de blessures, assurez-vous que les pales du ventilateur ne sont pas fléchies et que le site d'installation choisi permet au ventilateur de tourner librement.
9. ATTENTION ! Conformément aux dispositions de sécurité européennes, il est interdit de ré-installer le ventilateur par la tige de suspension, après avoir effectué le montage encastré, afin d’éviter le risque de blessures graves. Pour toute question concernant ce règlement de sécurité important, veuillez consulter les dispositions réglementaires locales.
10. ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu'un feu au gaz ou au pétrole, à moins que le combustible soit testé dans ces conditions d'utilisation par un technicien qualifié.
11. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes jouissant de capacités physiques, sensorielles ou mentales limitées ou réduites ou encore qui disposent d'une expérience ou de connaissances limitées dans la mesure où elles sont surveillées ou ont été initiées à l'utilisation de l'appareil en toute sécurité et en comprennent les dangers. Il y a lieu de veiller à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne pourra être effectué par des enfants seulement sous surveillance.
12. Peut être utilisé à l'intérieur.
13. Avant de démonter l'ensemble d'éclairage, assurez-vous que le raccordement au réseau est débranché. Vous ne pouvez brancher l'appareil au réseau qu'après avoir terminé l'installation.
14. Il ne faut pas retirer l'abat-jour de l'ampoule lorsque l'appareil est branché à l'alimentation électrique. L'abat-jour agit en guise de protection contre l'ampoule halogène à haute tension.
15. On ne peut remplacer l'ampoule que lorsque l'élément d'éclairage s'est refroidi et après avoir débranché l'appareil du circuit principal.
16. Assurez-vous que l'abat-jour est bien fixé pendant l'utilisation du produit.
17. Moyen de débrancher tous les pôles ayant une séparation de contacts offrant une décon nexion totale dans des conditions de surtension de catégorie III doivent être intégrés au câblage permanent conformément aux directives de câblage nationales.
18. IP20 Le ventilateur et conçu pour utilisation en intérieur. Il n'est pas prévu pour être installé dans une salle de bains ou toute autre zone humide. Veuillez à vous assurer que la lampe n'entre pas en contact avec l'eau.

OUTILS NECESSAIRES

Tournevis Philips

- Coupe-fils

- Pinces

Escabeau

NOTE SULLA SICUREZZA

LEGGERE E CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA: PER RIDURRE IL RISCHIO DI INCENDIO, SCARICA ELETTRICA O INFORTUNIO, TENERE PRESENTE LE OSSERVAZIONI SEGUENTI:

F Déballez le ventilateur avec précaution et assurez-vous qu'il ne manque aucune pièce. Mettez l'interrupteur de la boîte à fusibles en position « OFF » afin d'éviter le risque d'électrocution.

F Faites tourner le support de montage et retirez-le de la garniture.

F Percez deux trous de montage dans la solive de plafond et attachez solidement le support de montage au plafond à l'aide des rondelles et des vis à bois fournies. La plaque de fixation doit supporter le poids d'un appareil d'au moins 15,9 kg. REMARQUE – Procédez avec précaution en cas de fixation à un plafond en béton. Afin d'éviter tout risque, des vis et des fiches de plastique ou des ancres plus solides que celles fournies avec le produit peuvent être nécessaires pour l'installation sur ce type de plafond.

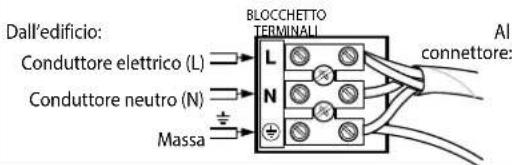

De la résidence : Sous tension (L) Neutre (N) Mise à la terre BLOC DE CONNEXIONS L N + + + + - Vers le connecteur :

Afin de raccorder les fils au bloc de connexions sur le support de montage, veuillez suivre le schéma ci-dessus.

|

F Insérer l'émetteur d'abord dans le support (2), insérer un bout du support dans une fente cachée de la plaque de montage (1) et visser fermement le support sur la plaque de montage (3) avec la vis (de l'étape 3).

F Soulevez l'assemblage du ventilateur et insérez le crochet de la plaque de fixation dans le trou (1) fermé de la garniture. Cela vous permettra d'effectuer le raccordement des fils sans tenir le ventilateur.

F Lorsque le ventilateur est suspendu sur le support de montage, branchez le connecteur 4-polaire du support de montage dans la prise 4-polaire du récepteur à distance (1). Branchez le connecteur 4 pôles de la télécommande à la prise 4 pôles du ventilateur (2). Attachez le fil de mise à la terre (3) de la tige inférieure au support de montage.

F Assurez-vous de placez le capteur de la télécommande dans l'orifice prévu à cet effet à l'intérieur de la garniture.

1. Dévissez le capuchon rouge et retirez-le du capteur à distance.
2. Placez le capteur à distance dans la réservation à l'intérieur de la garniture
3. Replacez le capuchon rouge sur le capteur à distances à l'extérieur de la garniture, et serrez-le à la main dans le sens horaire pour le fixer sur le capteur.

F Avec précaution, enlevez le ventilateur du crochet se trouvant sur le support de montage, assurez-vous de ne débrancher aucun connecteur. La garniture est munie des deux rainures (1) et deux orifices (2) d'assemblage. Placez les deux rainures de la garniture directement sous les deux vis du support de montage (3) et alignez-les. Soulevez la garniture de sorte que les deux vis glissent dans les rainures d'assemblage. Faites tourner la garniture jusqu'à ce que les deux vis du support de montage s'encastrent dans la partie la plus mince de la rainure. Serrez bien les vis.

F Installez deux vis et les rondelles étoilées dans les orifices d'assemblage de la garniture et vissez-les afin de fixer la garniture au support de montage.

F Insérez les pales à travers les fentes situées sur le boîtier du moteur comme le montre l'illustration ; puis utilisez les vis destinées aux pales fournies pour fixer les pales sur les supports porte-pales préinstallés.

F Repérez le connecteur molex de l'ensemble d'éclairage et celui du moteur. Faites-les glisser l'un dans l'autre afin de brancher l'ensemble d'éclairage. Montez la plaque de l'ensemble d'éclairage sur la plaque de support de l'ensemble d'éclairage à l'aide des vis fournies.

F Installez les ampoules (non fournies).

I Installare le lampadine (non incluse).

Repérez les encoches sur le col de l'abat-jour en verre et alignez-les sur les ergots situés à l'intérieur du kit d'éclairage. Positionnez les encoches en face des encoches et insérez l'abat-jour en verre, tournez dans le sens horaire jusqu'à ce que celui-ci soit fermement en place.

F Pour faire tourner les lames du ventilateur dans le sens inverse, basculez l'interrupteur de marche avant-arrière (se trouvant sur la partie supérieure du boîtier du moteur) du coté opposé. Remarque : Assurez-vous que l'interrupteur à glissière se trouve sur l'un ou l'autre coté. Le ventilateur ne fonctionne pas lorsque l'interrupteur à glissière se trouve au milieu.

F Fonctionnement de la télécommande

1. Fonction marche/arrêt du ventilateur – appuyez sur le bouton On/Off et relâchez-le. La télécommande gère les vitesses du ventilateur de la façon suivante : 3 - le ventilateur fonctionne au niveau le plus fort ; 2 - au niveau moyen ; 1 - au niveau le plus faible ; 0 - le ventilateur s'arrête.
2. Allumer lumière - Appuyer et relâcher.
3. Éteindre lumière - Appuyer et relâcher.

F Remarque : Pour installer deux piles AA 1.5volts, ouvrez le capot du compartiment à piles situé sur la partie arrière de l'émetteur, insérez les piles et remettez le capot en place. Au besoin, fixez le support de la télécommande au mur à l'aide des vis fournies.

L'utilisation des commandes de vitesse de température chaude et fraîche dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L'interrupteur à glissière commande la direction et la marche avant ou arrière.

Température chaude/interrupteur vers le bas - (Avant). Les pales du ventilateur tournent dans le sens contraire des aiguilles d'une montre. Une circulation d'air descendante crée un effet rafraîchissant, comme l'illustre la figure A. Ceci vous permet de régler votre climatiseur à une température plus élevée tout en demeurant confortable.

Température froide/interrupteur vers le haut - (Arrière). Les pales du ventilateur tournent dans le sens des aiguilles d'une montre. Une circulation d'air ascendante déplace l'air chaud du plafond, comme l'illustre la figure B. Ceci vous permet de régler votre appareil de chauffage à une température plus basse tout en demeurant confortable.

REMARQUE : Fermez et attendez que le ventilateur s'arrête avant de changer la position de l'interrupteur à glissière.

A B

Entretien

1. Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu'ils sont fixés solidement.
2. Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N'utilisez pas d'eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d'électrocution.
3. Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d'éviter d'égratigner le fini. Le recouvrement est scellé d'un verni afin de réduire au minimum la décoloration ou les ternissures.
4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente.

GUIDE DE DéPANNAGE

Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n'essayez pas d'effectuer des réparations électriques vous-mêmes.

PROBLÈME
SOLUTION PROPOSÉE

1. Le ventilateur ne démarre pas:	1. Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.2. Vérifiez les raccordements des fils au bloc de connexions effectués lors des étapes 5 de l'installation.ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée.3. Assurez-vous que l'interrupteur de marche avant-arrière se trouve en haut ou en bas. Le ventilateur ne fonctionne pas lorsque l'interrupteur se trouve au milieu.4. Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N'essayez pas de réparer les raccordements électriques intérieurs vous-mêmes.
2. Le ventilateur est bruyant:	1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées (mais non excessivement).2. Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.3. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à semi-conducteurs. N'UTILISEZ PAS de commande de vitesses variables à semi-conducteurs.4. Allouez une période de rodage de 24 heures. La plupart des bruits provenant d'un nouveau ventilateur disparaîtront après cette période de rodage.
3. Le ventilateur oscille:	Toutes les pales sont pesées et regroupées en fonction de leur poids. Le ventilateur peut toutefois continuer à osciller à cause de la densité inégale du bois naturel. Les mesures suivantes sont destinées à éliminer la plupart de problèmes d'oscillation. Regardez si le ventilateur oscille après chaque étape.1. Assurez-vous que les supports de pales sont bien fixés au moteur.2. Assurez-vous que le chapeau et le support de montage sont fermement attachés à la solive de plafond.3. Si la pale continue à osciller, essayez de substituer une pale par une autre (pale adjacente) afin de redistribuer le poids et d'assurer un fonctionnement plus uniforme.
4. L'éclairage ne fonctionne pas :	1. Assurez-vous que le connecteur molex dans le coffrage des interrupteurs est branché.2. Assurez-vous que les ampoules fonctionnent.3. Si l'ensemble d'éclairage ne fonctionne toujours pas, contactez un électricien qualifié.

F Signification de l'icône « Poubelle à roulettes barrée »

Ne pas jeter les appareils électriques avec les déchets municipaux non-triés ; utiliser les installations de ramassage séparées.

Contactez votre mairie pour obtenir des informations relatives aux systèmes de ramassage disponibles.

Si les appareils électriques sont jetés dans des décharges sauvages ou publiques, des substances dangereuses peuvent pénétrer dans la nappe phréatique ainsi que dans la chaîne alimentaire, et nuire à votre santé et votre bien-être.

Lorsqu'il remplace d'anciens appareils électriques par des nouveaux, le détaillant est légalement tenu de reprendre votre ancien appareil électrique gratuitement afin de le mettre au rebut.
