Type de produit	Ventilateur plafonnier avec luminaire
Marque	Westinghouse
Modèle	Boswell 6116100
Garantie	5 ans pièces et main-d'œuvre
Utilisation	Intérieur
Alimentation	120 V, 60 Hz (câblage standard)
Puissance maximale ampoule	Jusqu'à 60 W (recommandé)
Nombre de vitesses	3 vitesses réglables
Diamètre des pales	52 pouces (132 cm)
Poids	Environ 8 kg
Matériau des pales	Bois composite ou métal (selon modèle)
Couleur	Bois clair ou blanc (selon finition)
Type de montage	Plafond, avec tige de descente incluse
Inverseur de sens	Oui, pour été/hiver
Télécommande	Non incluse, vendue séparément
Niveau sonore	Silencieux (moins de 35 dB)
Entretien et nettoyage	Chiffon doux et savon doux ; éviter produits abrasifs
Sécurité	Couper le courant avant installation
Pièces détachées	Disponibles auprès du revendeur
Certification	Conforme aux normes UL

FOIRE AUX QUESTIONS - Boswell 6116100 WESTINGHOUSE

Comment installer le ventilateur Boswell 6116100 ?

Suivez les instructions fournies : coupez le courant, fixez la plaque de montage, connectez les fils (noir à noir, blanc à blanc, vert à terre), puis assemblez le corps et les pales. Assurez-vous que le courant est coupé avant de commencer.

Le ventilateur est-il compatible avec une télécommande ?

Le modèle de base ne comprend pas de télécommande. Vous pouvez acheter un kit de télécommande universel compatible avec les ventilateurs de plafond Westinghouse.

Comment inverser le sens de rotation du ventilateur ?

Le ventilateur possède un inverseur de sens situé sur le boîtier moteur. En été, utilisez le sens antihoraire pour un effet de brise ; en hiver, le sens horaire pour redistribuer la chaleur.

Quel type d'ampoule puis-je utiliser ?

Utilisez des ampoules à culot standard (E27) d'une puissance maximale de 60 W. Ne dépassez pas cette puissance pour éviter tout risque de surchauffe.

Le ventilateur fait du bruit, que faire ?

Vérifiez que toutes les vis sont bien serrées et que les pales sont équilibrées. Un léger déséquilibre peut causer des vibrations. Vous pouvez utiliser un kit d'équilibrage de pales.

Comment nettoyer le ventilateur ?

Nettoyez les pales et le boîtier avec un chiffon doux et un peu d'eau savonneuse. Évitez les nettoyants chimiques qui pourraient endommager la finition.

Le ventilateur peut-il être installé sur un plafond incliné ?

Oui, le ventilateur est compatible avec des plafonds inclinés jusqu'à 30 degrés. Une tige de descente coudée peut être nécessaire pour une installation optimale.

Pourquoi le ventilateur ne s'allume-t-il pas ?

Vérifiez que l'interrupteur mural est en position marche. Assurez-vous que les connexions électriques sont correctes et que l'ampoule est bien vissée. Si le problème persiste, consultez un électricien.

Quelle est la garantie du ventilateur Boswell ?

Westinghouse offre une garantie limitée de 5 ans pièces et main-d'œuvre. Elle ne couvre pas les dommages liés à une installation incorrecte ou aux surtensions.

Puis-je commander des pièces de rechange ?

Oui, les pièces comme les pales, les ampoules ou les kits de montage sont disponibles chez votre revendeur ou sur le site Westinghouse. Consultez la notice pour les références.

MODE D'EMPLOI Boswell 6116100 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation intérieure

GARANTIE LIMITÉE DE CINQ ANS

Ce luminaire Westinghouse est garanti pièces et main-d'oeuvre pour une période de Cinq ans à compter de la date d'achat. Cette garantie remplace toute autre garantie, explicite ou implicite.

Cette garantie ne couvre pas les phénomènes naturels comme les dommages de la foudre, ni la corrosion ou la décoloration des composants, pas plus qu'elle ne couvre les dommages causés par les abus, une installation inappropriée, les surtensions électriques ou les actes de tiers.

Cette garantie ne couvre pas les coûts de dépose et de pose du luminaire.

En cas de défaillance du produit, pour une raison quelconque, couverte par cette garantie, veuillez nous contacter via www.westinghouselighting.com/contact-us.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION EXTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

NOTA: Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d'éclairage. Lorsque vous faltes une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou de l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

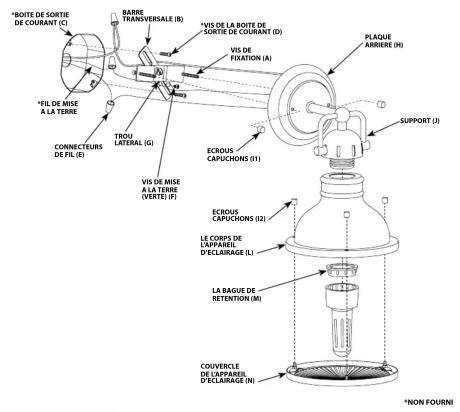

FIGURE 1. Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l'appareil d'éclairage contenu dans la boîte. Les instructions d'installation demeurent cependant valables.

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l'interrupteur de la boîte à fusibles à « OFF » afin d'éviter le risque d'électrocution.

2. Vissez les vis de fixation (A) dans la plaque barre transversale (B) de façon à ce que les vis de fixation s'aiustent dans le sens opposé de la boîte de sortie de courant (C) (voir figure 1).

3. Attachez la barre plaque transversale (B) à la boîte de sortie de courant (C) à l'aide des vis de la boîte de sortie de courant (D) (s'il y a lieu).

4. Identifiez la couleur des fils de votre appareil d'éclairage (la figure 2).

5. Connectez le fil noir de l'appareil d'éclairage au fil noir (fil sous tension) de la boîte de sortie (C)

pres du capuchon de connexion (E); puis, pour une connexion plus securitaire, enveloppez le capuchon de connexion (E) avec du ruban isolant.

1. Connectez le fil blanc de l'appareil d'éclairage au fil blanc (fil compensateur) de la boîte de sortie (C) près du capuchon de connexion (E); puis, pour une connexion plus sécuritaire, enveloppez le

capuchon de connexion (E) avec du ruban isolant.

1. Vissez en partie la vis verte de mise à la terre (F) dans le trou latéral (G) se trouvant sur la de plaque barre transversale (R) (la figure 1).

2. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (5) tout en laissent suffisivement de fil ouie connectant l'vue à de fil de mise à la terre de

à la terre (F) tout en laissant surrisamment de fil; puis connectez l'exces de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boîte de sortie (C) près du capuchon de

connexion (E) (le cas échéant); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (E) avec du ruban Isolant.

1. Serrez la vis de mise à la terre (F). Ne serrez pas outre mesure.

2. Enfouissez les fils dans la boîte de sortie de courant (C) (voir figure 1).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l'intérieur seulement.

1. Placez la plaque arrière (H) par-dessus les vis de fixation (A).

2. Fixez bien en place à l'aide des écrous capuchons (I1).

3. Placer ensuite le corps de l'appareil d'éclairage (s) (L) dans le (s) support (s) (J) et fixer avec les bagues (c) de retenue (M).

4. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

5. Fixer le couvercle de fixation (N) le long de l'ombre au montage corps (L) avec calot écrous (I2).

6. Mettez l'interrupteur de la boîte de disjoncteurs à « ON ».

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer, de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes
