Type de produit	Station d'accueil/Duplicateur pour SSD M.2 SATA
Marque	Renkforce
Modèle	RF-6BDS-350
Nombre de baies	6
Types de SSD supportés	M.2 SATA (B+M key)
Tailles de SSD supportées	2230, 2240, 2260, 2280, 2210 mm
Capacité maximale par SSD	8 To
Interface de données	USB-C (USB 3.0)
Vitesse de transfert	Jusqu'à 5 Gbit/s
Alimentation	Adaptateur secteur externe 100-240 V AC, 50/60 Hz, sortie 12 V / 7 A
Consommation	12 V DC, 7 A
Modes de fonctionnement	Mode PM (lecture/écriture) et mode clonage 1:5 hors ligne
Affichage	Écran de progression du clonage (0-100%)
Témoins LED	Alimentation, état SSD source et cibles (allumé/ clignotement)
Boutons	Marche/arrêt, clonage, muet
Systèmes d'exploitation compatibles	Windows, macOS, Linux
Température de fonctionnement	0 à +70 °C
Humidité de fonctionnement	10 - 80 % HR (sans condensation)
Température de stockage	-10 à +80 °C
Humidité de stockage	8 - 90 % HR (sans condensation)
Matériau du boîtier	Plastique
Usage prévu	Intérieur uniquement
Contenu de l'emballage	Station d'accueil, cordon d'alimentation, câble USB-C, adaptateur électrique, mode d'emploi

FOIRE AUX QUESTIONS - RF-6BDS-350 Renkforce

Comment initialiser un nouveau disque SSD avec cette station ?

Un nouveau SSD doit être initialisé, partitionné et formaté avant utilisation. Consultez la documentation de votre système d'exploitation (Windows, macOS, Linux) pour les étapes. Utilisez le mode PM pour connecter la station à votre ordinateur via USB-C.

Que faire si le clonage ne démarre pas ?

Vérifiez que le sélecteur de mode est bien en position Clonage, que le SSD source est dans l'emplacement Source 0 et les cibles dans Target 1-5. Assurez-vous que l'alimentation est branchée et l'interrupteur allumé. Appuyez deux fois rapidement sur le bouton Clone.

Puis-je utiliser des SSD NVMe avec ce produit ?

Non, ce produit supporte uniquement les SSD M.2 au format SATA (avec encoche B+M). Les SSD NVMe (PCIe) ne sont pas compatibles.

Comment nettoyer la station d'accueil ?

Débranchez l'alimentation. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits agressifs, d'alcool ou de solvants chimiques. Ne plongez pas le produit dans l'eau.

Que signifie le clignotement des témoins LED ?

Un témoin qui clignote indique une erreur de lecture/écriture ou de clonage sur le SSD correspondant. Vérifiez la connexion et l'état du disque.

Puis-je connecter la station à un ordinateur en mode clonage ?

Non, en mode clonage, la station fonctionne de manière autonome. Ne connectez pas de câble USB à un PC pendant le clonage. Utilisez le mode PM pour transférer des données.

Quelle est la capacité maximale de chaque SSD supportée ?

Chaque SSD peut avoir une capacité maximale de 8 To. Assurez-vous que le SSD cible a une capacité supérieure ou égale à celle du source pour le clonage.

Comment savoir si le clonage est terminé ?

L'écran de progression affiche 100% et le produit émet trois bips sonores. Vous pouvez alors éteindre l'appareil et retirer les SSD.

Que faire en cas de panne d'alimentation pendant le clonage ?

Ne retirez pas les SSD. Rétablissez l'alimentation et redémarrez le clonage. Les données sur le SSD cible peuvent être corrompues ; il est conseillé de sauvegarder les données importantes avant tout clonage.

Ce produit est-il compatible avec macOS ?

Oui, le produit est compatible avec Windows, macOS et Linux. En mode PM, l'ordinateur détecte automatiquement les SSD. Pour le formatage, utilisez les outils du système d'exploitation.

MODE D'EMPLOI RF-6BDS-350 Renkforce

Station d'accueil/Duplicateur

6 baies pour SSD SATA M.2, noir

N^ de commande 3347288

C

1 Mode d'emploi à télécharger

Utilisez le lien www.conrad.com/downloads (ou scannez le codeQR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.

2 Utilisation prévue

Ce produit est destiné à être utilisé comme station d'accueil à 6 baies qui permet aux utilisateurs d'acceder à 6 disques SSD simultanément et prend en charge le clonage 1:5 hors ligne. Le produit est destiné uniquement à une utilisation en interieur. Ne l'utilise pas à l'extérieur. Éviter, en toutes circonstances, tout contact avec l'humidité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit. Une mauvaise utilisation peut entraîner des risques tels que des courts-circuit, des incendes, des chocs électriques, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conserveze ce dernier dans un endroit sur. Ne metteze ce produit à la disposition de tiers qu'avac son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

USB4, USB Type-C and USB-C sont des marques déposées de l'USB Implementers Forum.

3 Contenu de l'emballage

Station d'accueil

Cordon d'alimentation

Cable USB-C°vers USB-C

Mode d'emploi

Adaptateur electrique

4 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Le symbole met en garde contre les dangers pouvant entrainer des blessures corporelles.

Le symbole attire l'attention sur la présence d'une tension dangereuse pouvant entrainer des blessures par chic électrique.

Conçu pour une utilisation à l'intérieur.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels resultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entrainnet l'annulation de la garantie.

5.1 Informations generales

Cet apparéil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
Ne laïsez pas trainer le matériel d'emballage. Celui-ci peut se révêler dangereux si des enfants le prennten pour un jouet.
Si vous avez des questions dont la reponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.
entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agrée.

5.2 Manipulation

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.3 Conditions environnementales de fonctionnement

N'expose pas le produit à des contraintes mécaniques.
Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflam-mables, de vapeurs et de solvants.
Protégez le produit de l'humidité et des moisissures.
Protégéz le produit de la lumière directe du soleil.

Allumez pas I'appareil après son passage d'un environnement froid a un environnement chaud. Cela peut cause la formation de condensation, qui peut detruire le produit. Laissez le produit atteindre la temperture ambiente avant de l'utiliser.

5.4 Fonctionnement

Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sur ne peut plus être garantieti si le produit :

est visiblement endommagé,
- ne fonctionne plus correctement.
- a été stocké pendant une période prolongée dans des conditions défavorables ou
- a été transporte dans des conditions très rudes.

5.5 Câble d'alimentation électrique

Ne modifies pas ou ne répèz que les composants de l'alimentation secteur, y compris les fiches secteur, les cables secteur et les alimentations électriques. N'utilise pas d'accessoires endommégés. Risque d'électrocution mortelle!

a prise secteur doitetre située pres de l'appareil et facilement accessible.
effectuez jamais des opérations de branchement/débranchement avec les mains mouillées.
Ne tirez jamais sur le cordon pour débrancher la fiche de la prise de courant. Enlevez la fiche de la prise de courant en la tenant bien par les prises de préhension.
Débranche la fiche secteur de la prise de courant si vous n'utilise pas le produit sur une longue période.
Pour des raisons de sécurité, débranche la fiche secteur de la prise électrique lors d'orages.
Assurez-vous que le cable d'alimentation électrique n'est pas coincide, pié, endommagé par des bords tranchants ou soumis à des contraintes mécaniques.
Evitez les changements thermiques excessifs dus à la chaleur ou au froid extremes du cable d'alimentation électrique.
Ne modifies jamais le cable d'alimentation électrique. Autrement le cable d'alimentation électrique peut être endommagé. Un cable d'alimentation électrique endommagé peut causer une électrocution mortelle.
Ne touche pas au cable d'alimentation electrique s'il est endommagé.

D'abord, coupez l'alimentation de la prise secteur (par exemple, par l'interneniaire du disjoncteur qui I'almente), puis débranchez avec précaution la fiche de la prise de courant.
- Il est interdirit d'utiliser le produit si le cable d'alimentation électrique est endommagé.

Un cable d'alimentation endommag ne peut etre remplace que par le fabricant, un atelier mandated par le fabricant ou une personne tout aussi qualifie, afin d'eviter tout danger.
Veillez à ce que les câbles ne soient pas pincés, pliers ou endommagés par des bords tranchants.

5.6 Adaptateur électriche

Ne modifies pas ou ne répèz pas les composants de l'alimentation secteur, y compris les fiches secteur, les cables secteur et les alimentations électriques. N'utilise pas d'accessoires endommages. Risque d'électrocution mortelle!

Branchez l'appareil à une prise murale facilement accessible.
Pour l'alimentation electrique, n'utilise que I'adaptateur secteur foumi.

Ne branchez le bloc d'alimentation qu'a une prise de courant normale raccordee au reseau public. Avant de brancher le bloc d'alimentation, verifiez si la tension indiquee sur celui-ci est conforme a celle de sua fournisseur d'electricite.

Ne branche ou débranche jamais les blocs d'alimentation si vos mains sont mouillées.
Ne débranchez jamais le bloc d'alimentation de la prise électricque en tirant sur le cable; utilisez toujours les surfaces de préhension sur la fiche.
Pour des raisons de sécurité, débranchez le bloc d'alimentation de la prise électrique en cas d'orage.
Ne touche pas le bloc d'alimentation s'il presente des signes de dommage, car cela pourrait provoquer un chic électricne mortel! Suivez les étapes suivantes:

• Coupe la tension sector dans la prise de courant à laquelle est branché l'adaptateur sector (coupez l'alimentation sur le disjoncteur correspondant ou retirez le fusible de sécurité, puis coupe l'alimentation sur l'interrupteur de protection RCD correspondant).

• Débranchez le bloc d'alimentation de la prise secteur.

• Utilisez un nouveau bloc d'alimentation de même méthode. N'utilisez plus l'adaptateur s'il est endommagé.

5.7 Appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres apparèils connectés à ce produit.

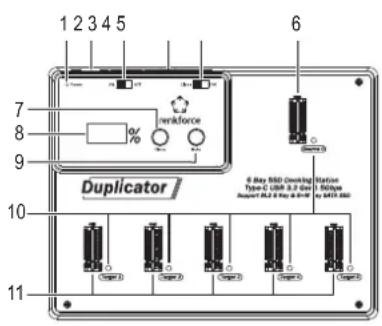

1 Power: Témoin d'alimentation
2 DC IN: Prise d'alimentation
3 ON/OFF: Interrupteur marche/arrêt
4 Type-C: Port de données (USB-C)
5 Clone/PM: Selecteur de mode
6 Source 0 : Emplacement du SSD source
7 Clone: Bouton Clone
8% : Affichage de la progression du clonage
9 Mute: Bouton muet
10 Source 0/Target 1/2/3

Témoins SSD source

Allumé: le disque dur est inséré

Clignotement: erreur de lecture et d'ecriture/de clonage

11 Target 1/2/3/4/5: Emplacements des disques SSD cibles

7 Fonctionnement

7.1 Initialiser un nouveau disque

Important :

• Sauvegardez les données importantes avant d'utiliser ce produit afin d'éviter la suppression, la modification ou la perte de données causées par les opérations de l'utilisateur.

Un nouveau disque dur SSD doit être initiaisé, partitionné et formaté avant d'être utilisé.

Reportez-vous à la documentation ou aux ressources d'assistance fournies par votre système d'exploitation pour savoir comment proceder.

7.2 Mode PM (lecture et écriture de données)

1. Insérez jusqu'à 6 disques SSD dans les emplacements SSD (6)/(11) dans le sens vertical.
2. Connectez le port Type-C à un ordinateur à l'aide du cable USB-C*. Placez le sélection de mode (5) en mode PM.
3. Connectez le port DC IN à l'alimentation électriche à l'aide de l'adaptateur et du cordon d'alimentation fournis. Allumez l'appareil à l'aide de l'interrupteur (3).

L'ordinateur détectera et installerera automatiquement le disque dur. Il apparaitra sous « Ordinateur » en tant que disque dur nouvellement ajouté. Vous pouze y tire et y écrite.

7.3 Mode clonage (clonage des données du disque SSD source vers le disque SSD cible)

Important :

• Les données seront copiees du SSD source vers le SSD cible.
  Toutes les données existantes sur le disque SSD cible seront perdues.
• Sauvegardez toujours les données importantes avant de procéder au clonage.
• Ne retirez pas un disque et ne débranchez pas l'alimentation électrique pendant le clonage.

Remarques :

• En mode clonage, ne connectez pas un PC.
  -La capacité du disque SSD cible doit être supérieure ou égale à celle du disque SSD source.

• Insérez vous disque SSD source avec les données dans l'emplacement Source 0 (6), et leur disque SSD cible dans l'emplacement Target 1(ou 2/3/4/5) (11). Placez le sélecteur de mode (5) en mode clonage.

• Connectez l'appareil à l'alimentation électrique et mettez-le en marche à l'aide de l'interrupteur d'alimentation (3).

Les lémoins SSD correspondants s'allument.

1. Appuyez deux fois rapidement sur le bouton de clonage (7).

Le produit émet trois bips pour signaler le début du clonage, et l'écran de progression s'allume et commence à compter.

Une fois le clonage terminé, 100% apparait sur l'écran de progression et le produit émet trois bips pour signaler la fin du clonage.

1. Éteignez à l'aide de l'interrupteur d'alimentation (3). Retirez ensuite les disques SSD.

8 Nettoyage et entretien

Important :

-Nutilisez pas de produits de nettoyage agressifs, de solutions à base d'alcool ou tout autre solvant chimique. Ils peuvent endommager le boitier et provoquer un dysfonctionnement du produit.
- Ne plongez pas le produit dans l'eau.

1. Débranche le produit de l'alimentation électriche.
2. Nettoyez le produit à l'aide d'un chiffon sec non pelucheux.

9 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet apparéil doit être éliminé séparément des déchets Municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usages est tenu de les remetre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenu de séparer, sans toutefois les détruire, les piles et accumulateurs usages qui ne sont pas intégrés dans l'appareil usage, ainsi que les lampes qui peuvent être enlevées de l'appareil usage sans être détruites, avant de le remetre à un point de collecte.

Les distributeurs d'equipements électriques et Electroniques sont légalement tenus de répandre gratuitement les apparciels usages. Conrad vous offre les possibités de retard gratuite suivantes (plus d'informations sur notre site Internet):

nos filiales Conrad
Dans les centres de collecte crees par Conrad
Trans les points de collecte des organismes de droit public charges de l'elimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements electriques et Electroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipment usage à mesure au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appli-quer pour la remise et le recyclage des apparciels usages.

10 Caracteristiques techniques

10.1 Adaptateur electrique

Entree. 100-240 V/CC,50/60 Hz,2 A max.

Sortie. 12 V/CC 7 A

10.2 Produkt

Entree 12 V/CC,7 A via USB-C

Interface.. USB-C

Vitesse de transfert des données.....Jusqu'a 5 Gbit's

Configuration requise .Windows, macOS, Linux

10.3 SSD pris en charge

SSD Type M.2 SATA (selecteur B+M-)

Taille 2230/2240/2260/2280/2210 mm

Taille de la mémoire. 8 To max.

10.4 Autre

Température de fonctionnement...0 à +70 °C

Humidité de fonctionnement. 10 - 80 % HR (sans condensation)

Température de stockage. -10 à 80 °C

Humidite de stockage. 8-90% HR (sans condensation)

Matériau. Plastique (boitier)
