18 Area-51 AA18250 - Ordinateur portable ALIENWARE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur portable gaming
Marque	Alienware
Modèle	18 Area-51 AA18250
Dimensions (avant)	Hauteur 24,72 mm, largeur 410 mm, profondeur 320 mm
Hauteur maximale	30,50 mm
Poids	4,12 kg à 4,34 kg selon configuration
Processeur	Intel Core Ultra 7 255HX (20 cœurs) ou Core Ultra 9 275HX (24 cœurs), jusqu'à 5,4 GHz
Chipset	HM870
Mémoire vive	DDR5, 2 slots SO-DIMM, max 64 Go (6400/7200 MT/s)
Stockage	SSD M.2 (PCIe Gen4/Gen5), jusqu'à 3 logements, capacities jusqu'à 4 To
Écran	18 pouces WQXGA (2560x1600), 300 Hz, 100% DCI-P3, 500 cd/m², antireflet
Carte graphique	NVIDIA GeForce RTX 5060/5070/5070 Ti/5080/5090 (GDDR7) jusqu'à 24 Go
Audio	4 haut-parleurs (2 tweeters + 2 woofers), Realtek ALC3329, prise combo 3,5 mm
Ports	2 USB 3.2 Gen1, 1 USB PowerShare, 2 Thunderbolt 4/5 (DP, USB4, PD), HDMI 2.1, RJ45 5 Gbps, lecteur SD
Réseau	Ethernet Killer E5000 (5 Gbps), Wi-Fi 7 (Intel Killer 1750), Bluetooth 5.4
Alimentation	Adaptateur secteur 280 W ou 360 W, batterie lithium-ion 6 cellules 96 Wh
Système d'exploitation	Windows 11 Famille ou Professionnel
Clavier	Rétroéclairé RVB AlienFX, touches CHERRY MX (option), touches macro
Pavé tactile	Precision en verre, multipoint, éclairage RVB AlienFX (selon GPU)
Caméra	Webcam FHD RGB infrarouge ou 4K HDR selon configuration
Fonctions principales	Alienware Command Center, AlienFX, modes de performance, gestion thermique
Entretien	Nettoyer les entrées d'air avec une brosse douce verticalement, ne pas retirer le cache de fond
Sécurité	Décharge électrostatique, manipulation des batteries lithium-ion, consignes de sécurité Dell
Pièces détachées (CRU)	Cache de fond, batterie, modules mémoire, SSD M.2, câble batterie
Garantie	Contacter Dell via étiquette de service, informations sur site support Dell

FOIRE AUX QUESTIONS - 18 Area-51 AA18250 ALIENWARE

Comment nettoyer les entrées d'air de l'Alienware 18 Area-51 AA18250 ?

Utilisez une brosse douce et déplacez-la verticalement sur les entrées d'air. Ne retirez pas le cache de fond et n'utilisez pas de ventilateur pour le nettoyage.

Comment remplacer la batterie de cet ordinateur ?

Suivez les consignes de sécurité : éteignez l'ordinateur, débranchez l'adaptateur, retirez le cache de fond (4 vis + 4 vis imperdables), débranchez le câble de la batterie, retirez les 8 vis M2x5, puis soulevez la batterie. L'installation se fait dans l'ordre inverse. Attention : la batterie doit être déchargée avant retrait.

Comment activer la technologie G-SYNC ?

Passez en mode carte graphique séparée (dGPU) via le panneau de configuration NVIDIA. Connectez un écran compatible G-SYNC, puis dans le panneau NVIDIA, allez dans 'Configurer G-SYNC', cochez 'Activer la compatibilité G-SYNC', et sélectionnez le mode d'affichage souhaité.

Comment réinitialiser le BIOS (RTC) ?

Assurez-vous que l'ordinateur est éteint et branché sur l'alimentation secteur. Maintenez le bouton d'alimentation enfoncé pendant 25 secondes. Relâchez-le : la réinitialisation de l'horloge temps réel (RTC) efface les paramètres CMOS et réinitialise le BIOS.

Quels types de stockage sont supportés ?

L'ordinateur supporte jusqu'à 3 SSD M.2 : un logement 2230 (PCIe Gen4) et deux logements 2280 (PCIe Gen4/Gen5). Les capacités peuvent atteindre 4 To par disque. Vérifiez la configuration exacte selon le modèle acheté.

Comment personnaliser l'éclairage AlienFX ?

Ouvrez Alienware Command Center (AWCC). Dans l'onglet 'FX', vous pouvez créer et gérer les zones d'éclairage (clavier, logo, ventilateurs, pavé tactile selon GPU). Vous pouvez définir des profils par jeu et synchroniser avec des périphériques.

Comment effectuer une réinitialisation matérielle (éliminer l'électricité résiduelle) ?

Éteignez l'ordinateur, débranchez l'adaptateur secteur, retirez le cache de fond, puis débranchez la batterie. Maintenez le bouton d'alimentation enfoncé pendant 20 secondes. Reconnectez la batterie et le cache, puis allumez.

Comment accéder au BIOS ou au menu de démarrage ?

Au démarrage, appuyez sur F2 pour entrer dans la configuration du BIOS. Pour le menu de démarrage ponctuel, appuyez sur F12 et sélectionnez l'option souhaitée (diagnostics, clé USB, etc.).

Ce portable est-il compatible avec le Wi-Fi 7 ?

Oui, il est équipé du module Intel Killer Wi-Fi 7 1750, compatible avec les bandes 2,4/5/6 GHz et les normes jusqu'à Wi-Fi 7 (802.11be), avec un débit théorique de 2400 Mbit/s. Il supporte également Bluetooth 5.4.

Quelle est la capacité maximale de la RAM ?

La mémoire maximale est de 64 Go en DDR5, avec deux slots SO-DIMM. Les vitesses supportées sont 6400 MT/s et 7200 MT/s selon les modules installés. Les configurations de 16, 32 et 64 Go sont possibles.

MODE D'EMPLOI 18 Area-51 AA18250 ALIENWARE

Manuel du propriétaire

AVERTISSEMENT : Ce contenu a été traduit à l'aide de l'intelligence artificielle (IA). Il est possible qu'il contienne des erreurs. Le contenu est fourni tel quel, sans aucune garantie d'aucune sorte. Pour voir le contenu original (non traduit), consultez la version anglaise. Pour toute question relative à ce contenu, contactez Dell à l'adresse [e-mail].

Remarques, précautions et avertissements

i| REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit.
△ PRÉCAUTION : Une PRÉCAUTION indique un risque d'endommagement du matériel ou de perte de données et vous indique comment éviter le problème.
AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort.

Table des matières

Chapitre 1: Vues de l'ordinateur Alienware 18 Area-51 AA18250....7

Gauche....7

Haut....8

Retour....9

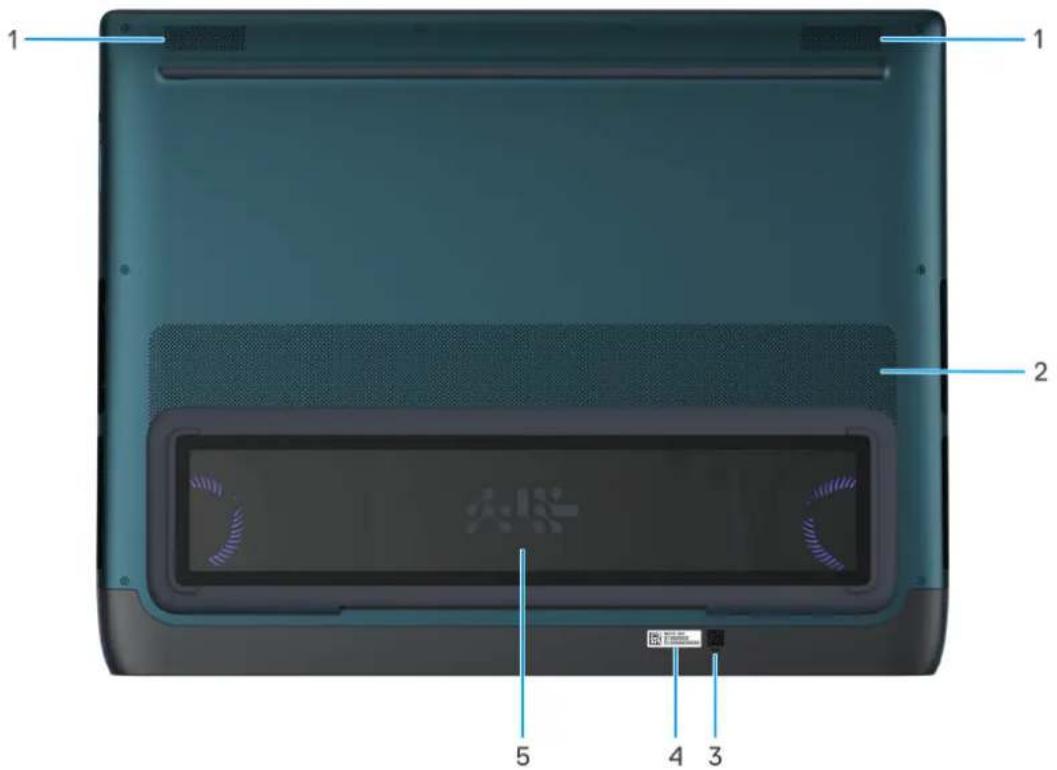

Partie inférieure....10

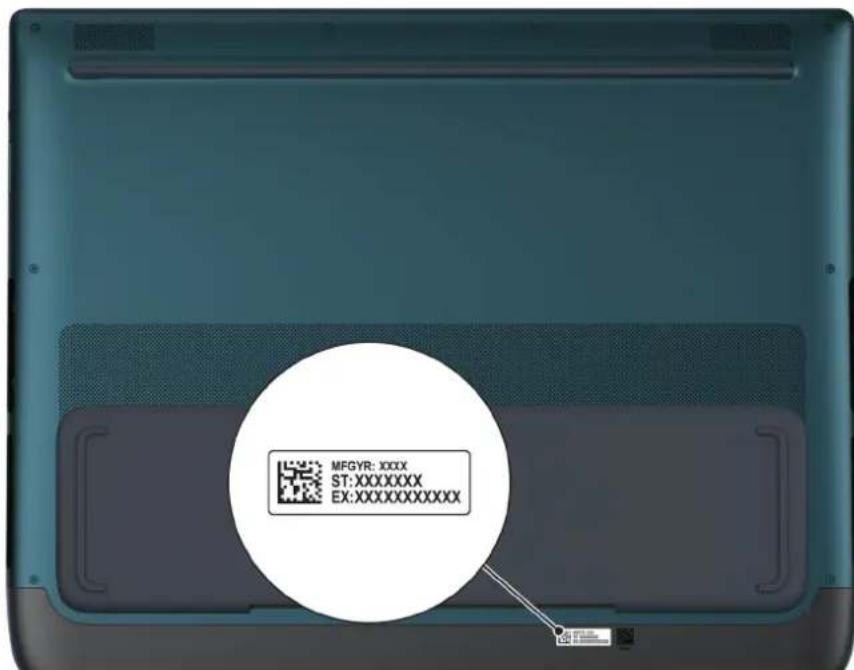

Identifiez l'étiquette de service ou le code de service express de votre ordinateur.... 11

Chapitre 2: Configuration de votre Alienware 18 Area-51 AA18250....12

Chapitre 3: Caractéristiques de l'ordinateur Alienware 18 Area-51 AA18250....13

Dimensions et poids....13

Processeur....13

Chipset....14

Système d'exploitation.... 14

Mémoire....14

Ports et logements externes....15

Logements internes....15

Ethernet....15

Module sans fil....15

Audio....16

Stockage....16

Lecteur de carte multimédia....17

Clavier....17

Raccourcis clavier....18

Caméra....19

Pavé tactile....20

Adaptateur secteur....20

Configuration requise pour l'adaptateur secteur de l'ordinateur Alienware 18 Area-51 AA18250....21

Batterie....22

Alimentation électrique requise (pour les ordinateurs livrés avec une batterie à 6 cellules de 96 Wh)....22

Écran....23

Processeur graphique - séparé....24

Prise en charge d'un écran externe....24

Activation de G-SYNC....24

Environnement de stockage et de fonctionnement.... 25

Écran Dell à faible lumière bleue.... 25

Chapitre 4: Alienware Command Center.... 26

Chapitre 5: Intervention à l'intérieur de votre ordinateur.... 27

Consignes de sécurité.... 27

Avant d'intervenir à l'intérieur de votre ordinateur.... 27

Instructions relatives à la sécurité.... 28

Protection contre les décharges électrostatiques....28

Kit d'entretien sur le terrain contre les décharges électrostatiques.... 29

Transport des composants sensibles....30

Après une intervention à l'intérieur de votre ordinateur....30

Outils recommandés....31

Liste des vis....31

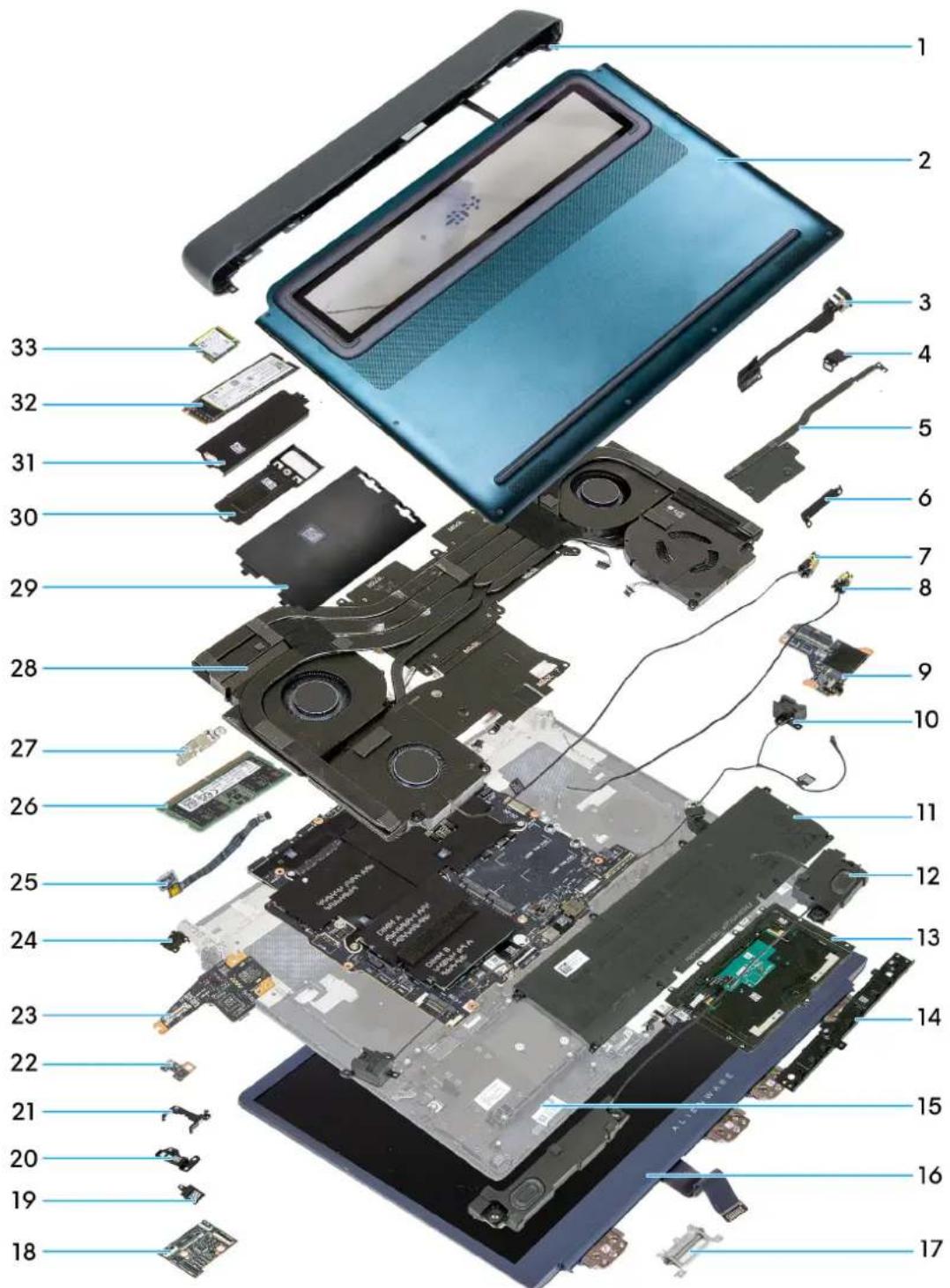

Principaux composants de l'ordinateur Alienware 18 Area-51 AA18250....32

Chapitre 6: Retrait et installation de composants remplaçables par le client (CRU)....35

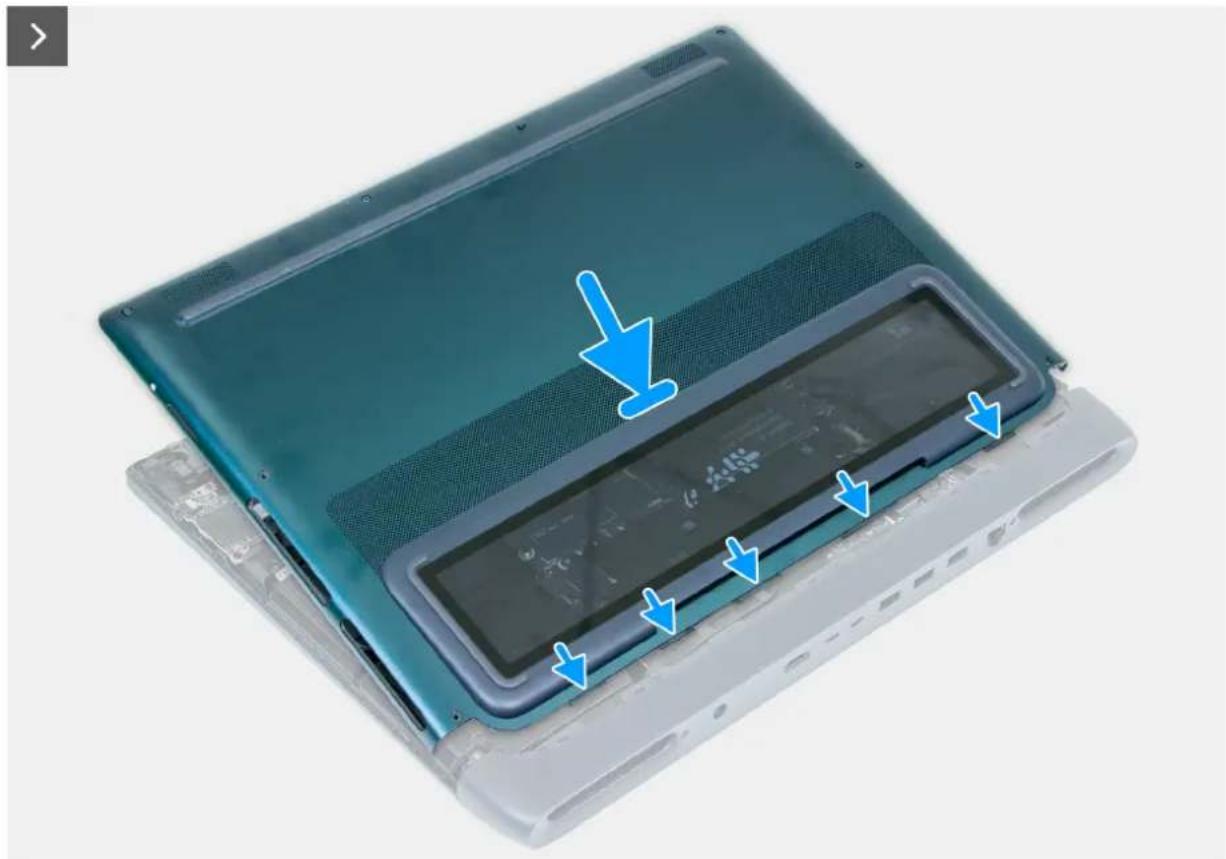

Cache de fond....35

Retrait du cache de fond....35

Installation du cache de fond....39

Batterie....43

Précautions relatives à la batterie lithium-ion rechargeable....43

Retrait de la batterie....44

Installation de la batterie....45

Câble de la batterie....46

Retrait du câble de la batterie.... 46

Installation du câble de la batterie....46

Module de mémoire....47

Retrait du module de mémoire....47

Installation du module de mémoire....48

Disque SSD....49

Retrait du disque SSD M.2 2230 du logement 1....49

Installation du disque SSD M.2 2230 dans le logement 1....51

Retrait du disque SSD M.2 2280 du logement 1....52

Installation du disque SSD M.2 2280 dans le logement 1....53

Retrait du disque SSD M.2 2230/2280 des logements 2 et 3....54

Installation du disque SSD M.2 2230/2280 dans les logements 2 et 3....56

Cache d'E/S arrière....58

Retrait du cache d'E/S arrière.... 58

Installation du cache d'E/S arrière....60

Chapitre 7: Retrait et installation des unités remplaçables sur site (FRU)....63

Carte d'E/S....63

Retrait de la carte d'E/S....63

Installation de la carte d'E/S....64

Assemblage des haut-parleurs....65

Retrait de l'assemblage des haut-parleurs....65

Installation de l'assemblage des haut-parleurs....68

Assemblage du pavé tactile....71

Retrait de l'assemblage du pavé tactile....71

Installation de l'assemblage du pavé tactile....73

Carte contrôleur du clavier....74

Retrait de la carte contrôleur du clavier....74

Installation de la carte contrôleur du clavier....76

Carte du capteur Hall....78

Retrait de la carte du capteur HALL....78

Installation de la carte du capteur HALL....79

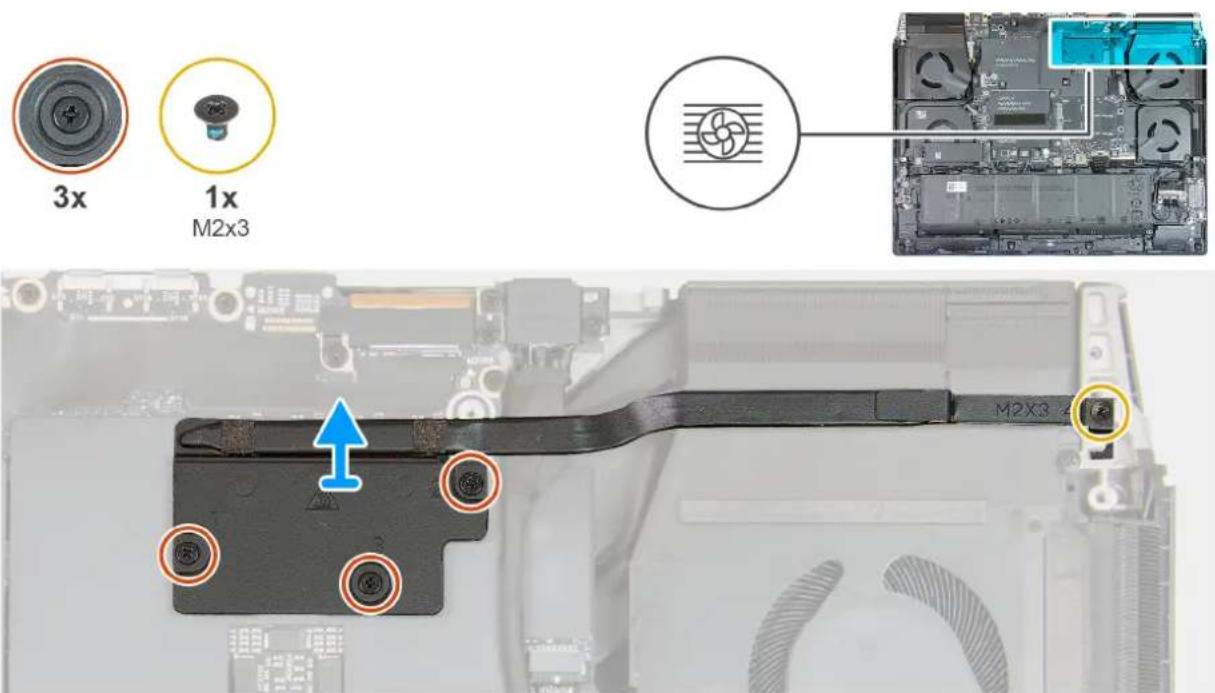

Dissipateur de chaleur du régulateur de tension....80

Retrait du dissipateur de chaleur du régulateur de tension....80

Installation du dissipateur de chaleur du régulateur de tension....81

Assemblage d'écran....83

Retrait de l'assemblage d'écran....83

Installation de l'assemblage d'écran....87

Carte LAN....91

Retrait de la carte LAN....91

Installation de la carte LAN....92

Port de l'adaptateur d'alimentation....93

Retrait du port de l'adaptateur secteur....93

Installation du port de l'adaptateur secteur....94

Carte système....96

Retrait de la carte système....96

Installation de la carte système....100

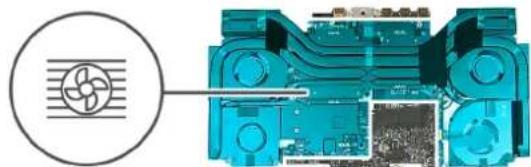

Assemblage du ventilateur et du dissipateur de chaleur....104

Retrait de l'assemblage du ventilateur et du dissipateur de chaleur....104

Installation de l'assemblage du ventilateur et du dissipateur de chaleur....108

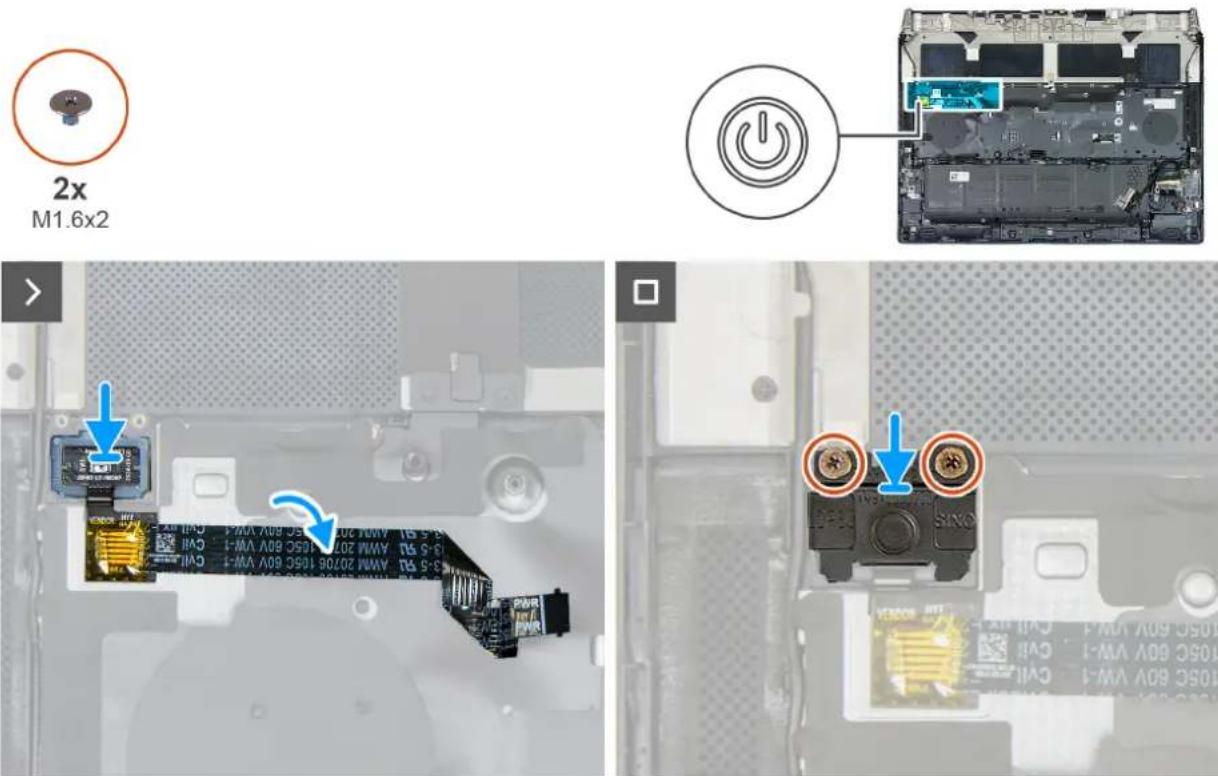

Bouton d'alimentation....111

Retrait du bouton d'alimentation....111

Installation du bouton d'alimentation....112

Antenne principale WLAN....114

Retrait de l'antenne principale WLAN....114

Installation de l'antenne principale WLAN....115

Antenne auxiliaire WLAN....117

Retrait de l'antenne auxiliaire WLAN....117

Installation de l'antenne auxiliaire WLAN....118

Assemblage du repose-poignets et du clavier....120

Retrait de l'assemblage du repose-poignets et du clavier....120

Installation de l'assemblage du repose-poignets et du clavier....121

Chapitre 8: Logiciel....123

Système d'exploitation....123

Pilotes et téléchargements....123

Chapitre 9: Configuration du BIOS....124

Accès au programme de configuration BIOS....124

Touches de navigation....124

Menu Démarrage ponctuel (F12)....124

Afficher les options de configuration avancée.... 125

Afficher les options de service....125

Options de configuration du système....125

Mise à jour du BIOS....141

Mise à jour du BIOS dans Windows....141

Mise à jour du BIOS à l'aide d'une clé USB dans Windows.... 141

Mise à jour du BIOS depuis le menu de démarrage ponctuel.... 142

Mot de passe système et de configuration....142

Attribution d'un mot de passe système ou de configuration....142

Suppression ou modification d'un mot de passe du système ou de configuration existant....143

Effacement des paramètres CMOS.... 143

Effacement des mots de passe système et de configuration....144

Chapitre 10: Dépannage....145

Manipulation des batteries lithium-ion rechargeables gonflées....145

Diagnostics Dell SupportAssist de vérification des performances système avant démarrage....145

Exécution de la vérification des performances système avant démarrage SupportAssist.... 146

Auto-test intégré (BIST)....146

M-BIST (autotest intégré de la carte mère)....146

Autotest intégré logique (L-BIST)....147

Autotest intégré de l'écran LCD (LCD-BIST)....147

Voyants de diagnostic du système....147

Récupération du système d'exploitation....148

Réinitialisation de l'horloge en temps réel (RTC)....149

Options de support de sauvegarde et de récupération....149

Cycle d'alimentation du réseau....149

Élimination de l'électricité résiduelle (exécution d'une réinitialisation matérielle)....149

Chapitre 11: Obtenir de l'aide et contacter Alienware.... 151

Chapitre 12: Historique des révisions....152

Vues de l'ordinateur Alienware 18 Area-51 AA18250

Gauche

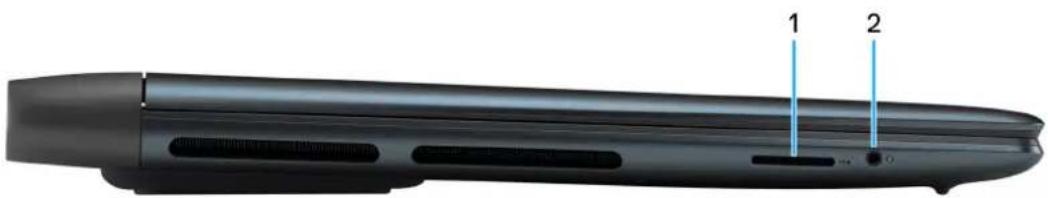

Figure 1. Vue de gauche

1. Logement de carte SD

Insérez une carte SD pour étendre votre stockage et stocker des photos, des vidéos et des données provenant de votre ordinateur. L'ordinateur prend en charge les types de cartes suivants :

Permet de connecter des écouteurs ou un casque (combiné écouteurs/microphone).

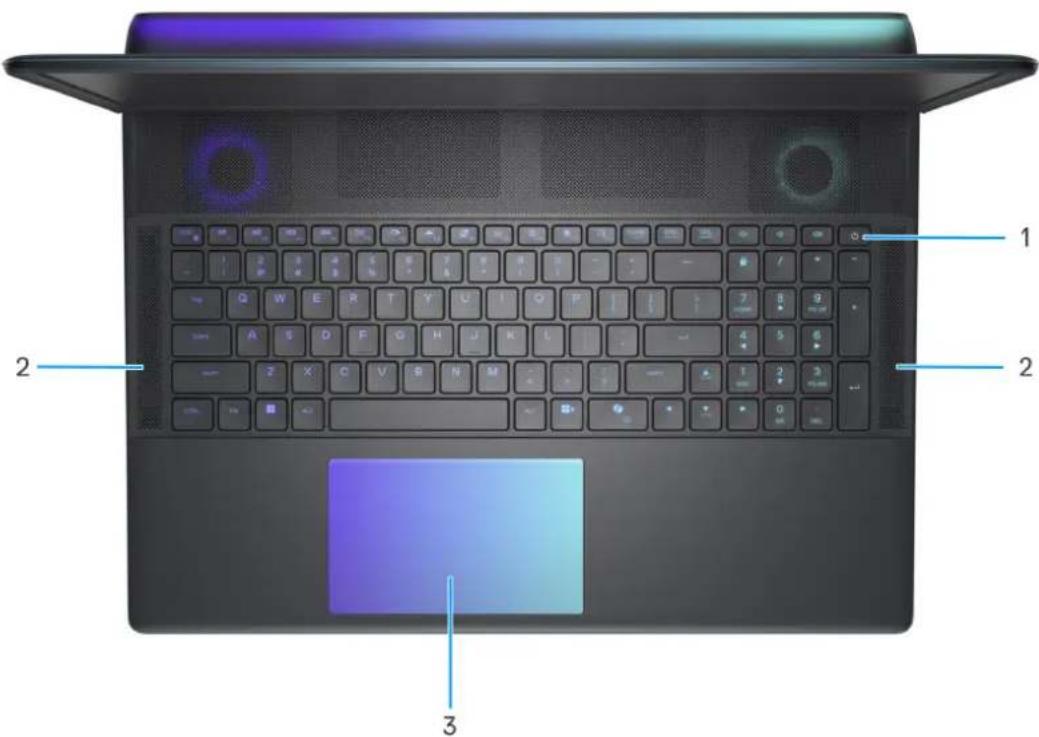

Haut

1 2 3

Figure 2. Première vue

1. Bouton d'alimentation

Appuyez sur ce bouton pour allumer l'ordinateur lorsqu'il est éteint, en veille ou en veille prolongée.

Lorsque l'ordinateur est allumé, appuyez sur le bouton d'alimentation pour le faire passer en mode veille ; appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 10 secondes pour le forcer à s'éteindre.

REMARQUE : Le comportement du bouton d'alimentation peut être personnalisé dans le système d'exploitation.

2. Assemblage de haut-parleur (2)

Fournit une sortie audio. L'emplacement désigné indique l'endroit réservé au haut-parleur des aigus (2) sur l'ordinateur.

3. Pavé tactile multipoint Premium Precision en verre

Pour déplacer le pointeur de la souris, faites glisser le doigt sur le pavé tactile. Tapez pour simuler un clic gauche et tapez avec deux doigts pour simuler un clic droit.

REMARQUE : L'éclairage LED RVB AlienFX sur ce pavé tactile est uniquement disponible sur les ordinateurs livrés avec les processeurs graphiques NVIDIA suivants.

•NVDIA GeForce RTX 5070Ti
•NVDIA GeForce RTX 5080
•NVIDIA GeForce RTX 5090

REMARQUE : Cet ordinateur prend en charge AlienFX, ce qui vous permet de personnaliser les couleurs et les effets de transition sur plusieurs zones, y compris le clavier et le bouton d'alimentation. Pour plus d'informations, voir Alienware Command Center.

Retour

1 2 3 4 5 6

Figure 3. vue arrière

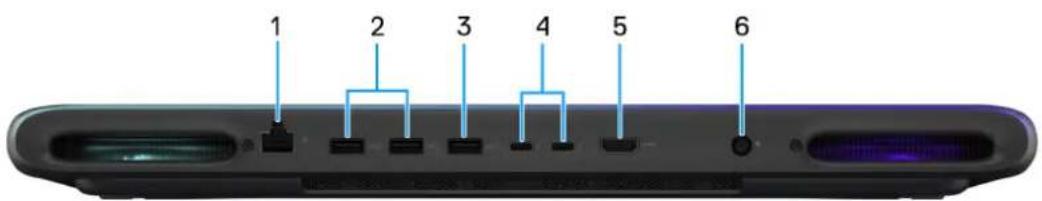

1. Port réseau

Permet de connecter un câble Ethernet (RJ45) d'un routeur ou d'un modem haut débit pour accéder au réseau ou à Internet, avec un taux de transfert de 5 000 Mbit/s.

2. Ports USB 3.2 Gen 1 (5 Gbit/s) (2)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Prend en charge des vitesses de transfert de données allant jusqu'à 5 Gbit/s.

3. Un port USB 3.2 Gen 1 (5 Gbit/s) avec PowerShare

Connectez des appareils tels que des appareils de stockage externe et des imprimantes.

Prend en charge des vitesses de transfert de données allant jusqu'à 5 Gbit/s. PowerShare vous permet de recharger des périphériques USB connectés.

i REMARQUE : Certains périphériques USB connectés ne chargeront pas lorsque l'ordinateur est éteint ou en état de veille. Pour charger des périphériques connectés, mettez l'ordinateur sous tension.

4. Thunderbolt 4 avec DisplayPort mode alternatif/USB-C/USB4/Power Delivery (2)

Prend en charge les ports USB 4, DisplayPort 2.1 et Thunderbolt 4, et vous permet aussi de vous connecter à un écran externe à l'aide d'une carte vidéo. Taux de transfert de données allant jusqu'à 40 Gbit/s (pour les ordinateurs livrés avec NVIDIA GeForce RTX 5070 et versions antérieures) pour USB4 et Thunderbolt 4.

i REMARQUE : Un adaptateur USB-C vers DisplayPort (vendu séparément) peut être nécessaire pour connecter un périphérique DisplayPort en fonction de l'écran auquel vous vous connectez.
i REMARQUE : USB 4 présente une compatibilité descendante avec USB 3.2, USB 2.0 et Thunderbolt 3.
i REMARQUE : Thunderbolt 4 prend en charge deux écrans 4K ou un écran 8K.

Thunderbolt 5 avec DisplayPort mode alternatif/USB-C/USB4/Power Delivery (2)

Prend en charge les ports USB 4, DisplayPort 2.1 et Thunderbolt 4, et vous permet aussi de vous connecter à un écran externe à l'aide d'une carte vidéo. Prend en charge des débits de transfert de données allant jusqu'à 80 Gbit/s (pour les ordinateurs livrés avec NVIDIA GeForce RTX 5070Ti et versions ultérieures) et avec optimisation de la bande passante jusqu'à 120 Gbit/s.

i REMARQUE : Un adaptateur USB-C vers DisplayPort (vendu séparément) peut être nécessaire pour connecter un périphérique DisplayPort en fonction de l'écran auquel vous vous connectez.
i REMARQUE : USB 4 présente une compatibilité descendante avec USB 3.2, USB 2.0 et Thunderbolt 4.
i REMARQUE : Thunderbolt 5 prend en charge deux écrans 4K ou un écran 8K.

5. Port HDMI

Connectez-vous à un écran, à une télévision ou à un autre périphérique compatible HDMI en entrée. Prend en charge la sortie vidéo et audio.

6. Port de l'adaptateur d'alimentation

Branchez l'adaptateur secteur pour charger la batterie de votre ordinateur.

Partie inférieure

1 2 5 4 3

Figure 4. Vue du dessous

1. Assemblage de haut-parleur (2)

Fournit une sortie audio. L'emplacement désigné indique l'endroit réservé au haut-parleur de basses (2) sur l'ordinateur.

2. Entrées d'air

Les entrées d'air assurent la ventilation de votre ordinateur. Des entrées d'air obstruées peuvent provoquer une surchauffe et affecter les performances de votre ordinateur, voire causer des problèmes matériels. Protégez les entrées d'air des obstructions et nettoyez-les régulièrement afin d'éviter toute accumulation de poussière et de saleté. Pour plus d'informations concernant le nettoyage des entrées d'air, voir les articles de la base de connaissances sur le site de support Dell.

3. Code QR MyAlienware

MyAlienware regroupe le contenu personnalisé pour votre ordinateur, y compris des vidéos, des articles, des manuels et un accès au support.

4. Étiquette de service

L'étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d'identifier les composants matériels de votre ordinateur et d'accéder aux informations de garantie.

5. Panneau Gorilla Glass (en option)

Voyez à travers le panneau Gorilla Glass résistant aux rayures.

REMARQUE : Le panneau Gorilla Glass est uniquement disponible sur les ordinateurs livrés avec des cartes graphiques NVIDIA GeForce RTX 5070 Ti, NVIDIA GeForce RTX 5080 ou NVIDIA GeForce RTX 5090.

Identifiez l'étiquette de service ou le code de service express de votre ordinateur

L'étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d'identifier les composants matériels de votre ordinateur et d'accéder aux informations de garantie. Le code de service express est une version numérique de l'étiquette de service.

Pour plus d'informations sur la manière de localiser l'étiquette de service de votre ordinateur, voir l'article correspondant de la base de connaissances sur le site de support Dell.

Figure 5. Emplacement de l'étiquette de service et du code de service express

Configuration de votre Alienware 18 Area-51 AA18250

À propos de cette tâche

i REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.

Étapes

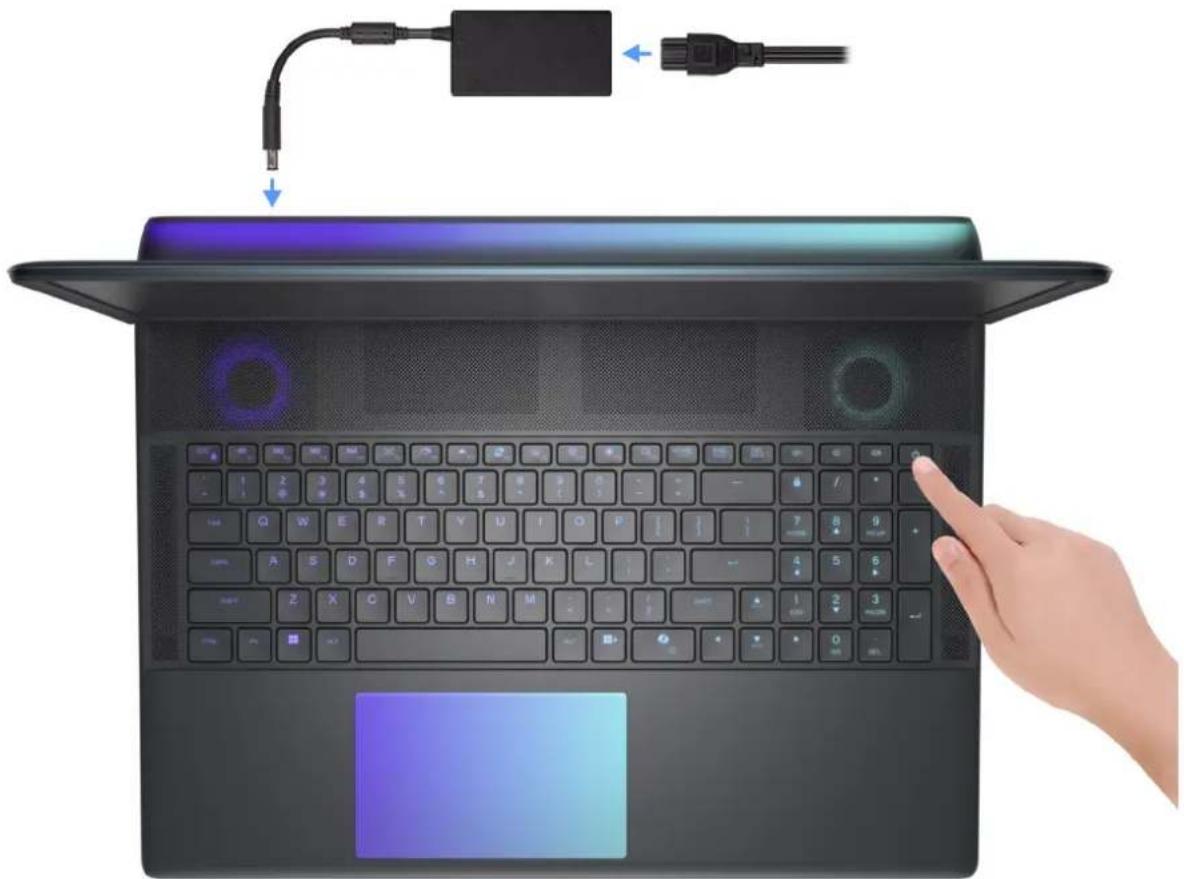

Branchez l'adaptateur secteur et appuyez sur le bouton d'alimentation.

Figure 6. Branchez l'adaptateur secteur et appuyez sur le bouton d'alimentation

Caractéristiques de l'ordinateur Alienware 18 Area-51 AA18250

Dimensions et poids

Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 1. Dimensions et poids

Description Valeurs
Hauteur à l'avant 24,72 mm (0,95 po)
Hauteur maximale 30,50 mm (1,20 po)
Largeur 410 mm (16,14 pouces)
Profondeur 320 mm (12,59 pouces)
Poidsi| REMARQUE : Le poids de votre ordinateur dépend de la configuration offerte.	Minimum: 4,12 kg (9,07 lb)Maximum: 4,34 kg (9,56 lb)

Processeur

Le tableau suivant répertorie les détails des processeurs pris en charge par votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 2. Processeur

Description Option un Option deux
Type de processeur		Intel Core Ultra 7 255HX	Intel Core Ultra 9 275HX
Puissance du processeur 55 W 55 W
Nombre total de cœurs du processeur 20 24
Cœurs de performances 8 8
Cœurs efficaces 12		16
Nombre total de threads du processeur i REMARQUE : La technologie Intel® Hyper-Threading n'est disponible que sur les cœurs de performances.		20 24
Vitesse du processeur		5,2 GHz	5,4 GHz
Fréquence : cœurs de performances
	Fréquence de base du processeur	2,4 GHz	2,7 GHz
	Fréquence turbo maximale	5,2 GHz	5,4 GHz
Fréquence : cœurs efficaces
	Fréquence de base du processeur	1,8 GHz	2,1 GHz
	Fréquence turbo maximale	4,5 GHz	4,6 GHz
Mémoire cache de processeur		30	36
Carte graphique intégrée		LPG Intel Xe	LPG Intel Xe

Chipset

Le tableau suivant répertorie les détails du chipset pris en charge par votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 3. Chipset

Description Valeurs
Chipset HM870
Processeur Intel Core Ultra 7 255HX ou Intel Core Ultra 9 275HX
Largeur de bus DRAM X64
EPROM Flash 32 Mo + 16 Mo
Bus PCIe Gen4 et Gen5

Système d'exploitation

Votre ordinateur Alienware 18 Area-51 AA18250 prend en charge les systèmes d'exploitation suivants :

●Windows 11 Famille
●Windows 11 Professionnel

Mémoire

Le tableau suivant répertorie les caractéristiques de la mémoire prises en charge par votre Alienware 18 Area-51 AA18250.

Tableau 4. Spécifications de la mémoire

Description Valeurs
Logements de mémoire Deux logements SO-DIMM
Type de mémoire DDR5
Vitesse de la mémoire	6400 MT/s7200 MT/s
Configuration mémoire maximale 64 GB
Configuration mémoire minimale 16 To
Taille de la mémoire par logement	8 Go, 16 Go ou 32 Go
Configurations de mémoire reconnues	16 Go : 1 x 16 Go, DDR5, 6400 MT/s, non ECC, non XMP16 Go : 2 x 8 Go, DDR5, 6 400 MT/s, non ECC, non XMP32 Go : 1 x 32 Go, DDR5, 6400 MT/s, non ECC, non XMP32 Go : 2 x 16 Go, DDR5, 6 400 MT/s, non ECC, non XMP64 Go : 2 x 32 Go, DDR5, 6 400 MT/s, non ECC, non XMP32 Go : 2 x 16 Go, DDR5, 7 200 MT/s, non ECC, non XMP
Profil de mémoire extrême (XMP) Option activée par défaut pour	les configurations livrées avec une mémoire XMP.Remarque:Lors de la mise à niveau d'une mémoire non XMP vers une mémoire XMP achetée auprès de Dell, activez XMP via Alienware Command Center (AWCC) ou le BIOS.

Ports et logements externes

Le tableau suivant répertorie les ports externes et les logements de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 5. Ports et logements externes

Description Valeurs
Port réseau Un port Ethernet RJ45 (5 Gbit/s)
Ports USB	Deux ports USB 3.2 Gen 1 (5 Gbit/s)Un port USB 3.2 Gen 1 (5 Gbit/s) avec PowerShareDeux ports Thunderbolt 4 (40 Gbit/s) avec mode alternatif DisplayPort/USB-C/USB4/Power Delivery (pour les ordinateurs livrés avec NVIDIA GeForce RTX 5070 et versions antérieures)Deux ports Thunderbolt 5 (80 Gbit/s) avec mode alternatif DisplayPort/USB-C/USB4/Power Delivery (pour les ordinateurs livrés avec NVIDIA GeForce RTX 5070Ti et versions ultérieures)
Port audio Une prise jack audio universelle
Ports vidéo Un port HDMI 2.1
Lecteur de carte multimédia Un logement de carte SD
Port de l'adaptateur d'alimentation Un connecteur cylindrique 7,4 mm
Logement pour câble de sécurité Non pris en charge

Logements internes

Le tableau suivant répertorie les logements internes de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 6. Logements internes

Description Valeurs
M.2 Un logement M.2 2230 ou trois 2280 pour disque SSD	i REMARQUE : Pour en savoir plus sur les caractéristiques des différents types de cartes M.2, consultez l'article de la base de connaissances sur le site de support Dell.

Ethernet

Le tableau suivant répertorie les caractéristiques du réseau local (LAN) Ethernet de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 7. Caractéristiques Ethernet

Description Valeurs
Modèle Contrôleur Ethernet intégré Killer E5000
Taux de transfert 5000 Mbit/s pour le contrôleur Ethernet Killer E5000

Module sans fil

Le tableau suivant répertorie les caractéristiques techniques du module WLAN (réseau local sans fil) pris en charge par l'ordinateur Alienware 18 Area-51 AA18250.

Tableau 8. Caractéristiques du module sans fil

Description Valeurs
Numéro de modèle Intel Killer Wi-Fi 7 1750
Taux de transfert 2400 Mbit/s
Bandes de fréquence prises en charge	2,4 GHz/5 GHz/6 GHz
Normes de la technologie sans fil	Wi-Fi 802.11a/b/gWi-Fi 4 (WiFi 802.11n)Wi-Fi 5 (WiFi 802.11ac)Wi-Fi 6E (WiFi 802.11ax)Wi-Fi 7 (WiFi 802.11be)
Cryptage	WEP 64 bits/128 bitsAES-CCMPTKIP
Carte sans fil Bluetooth Carte sans fil Bluetooth 5.4
i| REMARQUE : La version de la carte sans fil Bluetooth peut varier en fonction du système d'exploitation installé sur votre ordinateur.

Audio

Le tableau suivant répertorie les caractéristiques audio de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 9. Caractéristiques audio

Description Valeurs
Contrôleur audio Realtek ALC3329
Conversion stéréo Pris en charge
Interface audio interne Sound Wire
Interface audio externe	Une prise jack audio universelle (RCA, 3,5 mm)Un port HDMI 2.1
Nombre de haut-parleurs	2 haut-parleurs d'aigus + 2 haut-parleurs de basses
Amplificateur de haut-parleur interne Pris en charge
Commandes de volume externes Contrôles de raccourci clavier
Sortie haut-parleurs :
Moyenne	2 W + 2 W - haut-parleurs d'aigus2 W + 2 W - haut-parleurs de basses
Maximale	2,5 W + 2,5 W - haut-parleurs d'aigus2,5 W + 2,5 W - haut-parleurs de basses
Sortie du caisson de graves Non pris en charge
Microphone Microphones numériques dans l'assemblage de webcam

Stockage

Cette section répertorie les options de stockage sur votre ordinateur Alienware 18 Area-51 AA18250.

Votre ordinateur Alienware 18 Area-51 AA18250 peut accueillir jusqu'à deux logements SSD M.2 2280 et un logement SSD M.2 2230 ou 2280.

Tableau 10. Caractéristiques du stockage

Type de stockage Type d'interface Capacity
Disque SSD M.2 2230 (pris en charge sur le logement SSD-1 de votre ordinateur)	PCIe Gen 4 x 4 NVMe, jusqu'à 64 Gbit/s	Jusqu'à 1 To
Disque SSD M.2 2280 (pris en charge sur les logements SSD-1, SSD-2 et SSD-3 de votre ordinateur)	PCIe Gen 4 x 4 NVMe, jusqu'à 64 Gbit/s	Jusqu'à 4 To
Disque SSD M.2 2280i REMARQUE: Gen 5 x4 NVMe est pris en charge uniquement sur le logement SSD-2 (pour les ordinateurs livrés avec une carte NVIDIA RTX 5070 ou antérieure) et sur les trois logements (pour les ordinateurs dotés d'une carte NVIDIA RTX 5070 Ti ou supérieure) sur votre ordinateur.	PCIe Gen 5 x 4 NVMe, jusqu'à 64 Gbit/s	2 To

Lecteur de carte multimédia

Le tableau suivant indique les caractéristiques des cartes multimédias prises en charge par l'ordinateur Alienware 18 Area-51 AA18250.

Tableau 11. Caractéristiques du lecteur de cartes multimédia

Description Valeurs
Type de logement de carte multimédia Un logement de carte SD
Cartes multimédias prises en charge	SD (Secure Digital)SDHC (Secure Digital High Capacity)SDXC (Secure Digital Extended Capacity)
i| REMARQUE : La capacité maximale prise en charge par le lecteur de carte multimédia varie en fonction de la norme de la carte multimédia installée sur l’ordinateur.

Clavier

Le tableau suivant répertorie les caractéristiques du clavier de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 12. Caractéristiques du clavier

Description Valeurs
Type de clavier	●Clavier rétroéclairé RVB AlienFX●Clavier CHERRY MX
Disposition du clavier QWERTY
Nombre de touches	● Anglais américain, français (canadien) : 101 touches● Anglais britannique, allemand, français : 102 touches● Japonais : 105 touches
Taille du clavier	●X = écartement de touche de 19,05 mm●Y= écartement de touche de 19,05 mm
Raccourcis clavier Certaines touches de votre clavier comportent de deux symboles. Ces touches peuvent être utilisées pour saisir des caractères spéciaux ou pour exécuter des fonctions secondaires. Pour

Tableau 12. Caractéristiques du clavier (suite)

Description Valeurs

saisir le caractère spécial, maintenez enfoncée la touche Maj et appuyez sur la touche voulue. Pour exécuter des fonctions secondaires, appuyez sur Fn et sur la touche souhaitée. i REMARQUE : Vous pouvez définir le comportement principal des touches de fonction (F1-F12) en modifiant Comportement des touches de fonction dans le programme de configuration du BIOS. Pour plus d'informations, voir la section Raccourcis clavier.

Raccourcis clavier

i REMARQUE : Les caractères du clavier peuvent varier en fonction de la configuration de langue du clavier. Les touches utilisées pour les raccourcis restent les mêmes dans toutes les configurations de langue.

Certaines touches de votre clavier comportent deux symboles. Ces touches peuvent être utilisées pour saisir des caractères spéciaux ou pour exécuter des fonctions secondaires. Le symbole figurant sur la partie inférieure de la touche indique le caractère qui est tapé hors lorsque la touche est enfoncée. Si vous appuyez sur la touche Maj et que vous la maintenez enfoncée, c'est le symbole figurant en haut de la touche qui est saisi. Par exemple, si vous appuyez sur 2, 2 est saisi ; si vous appuyez sur Maj+2, @ est saisi.

Les touches F1-F12 sur la rangée du haut du clavier sont des touches de fonction pour le contrôle multimédia, comme indiqué par l'icône située sur la touche. Appuyez sur la touche de fonction pour appeler la tâche représentée par l'icône. Par exemple, une pression sur F1 active ou désactive l'optimisation des performances (voir le tableau ci-dessous).

Cependant, si les touches de fonction F1-F12 sont nécessaires pour des applications logicielles spécifiques, vous pouvez désactiver la fonctionnalité multimédia en appuyant sur Fn + Échap. Par la suite, les commandes multimédias peuvent être activées en appuyant sur Fn et sur la touche de fonction concernée. Par exemple, vous pouvez désactiver/activer l'optimisation des performances en appuyant sur Fn + F6.

i REMARQUE : Vous pouvez définir le comportement principal des touches de fonction (F1-F12) en modifiant l'option Comportement des touches de fonction dans le programme de configuration du BIOS.

Tableau 13. Comportement principal des touches de fonction

Touches Description
	Active ou désactive l’optimisation des performances.
	Prenez une capture d’écran et enregistrez-la dans le dossier des captures d’écran.
	Active ou désactive le mode furtif. Lorsque le mode furtif est activé, l’éclairage AlienFX est désactivé. Les paramètres de performance passent en mode silencieux. i REMARQUE : La zone d’éclairage AlienFX varie en fonction de la configuration de votre ordinateur.
	Permet de basculer vers un écran externe.
	Permet de régler la luminosité du rétroéclairage du clavier.
	Permet de diminuer la luminosité de l’écran.
	Permet d’augmenter la luminosité de l’écran.
	Utilisez l’outil de capture d’écran pour capturer une image sur l’écran de l’ordinateur et la copier dans le presse-papiers.

Tableau 13. Comportement principal des touches de fonction (suite)

Touches Description
	Permet d'activer ou désactiver le pavé tactile.

Votre ordinateur est équipé de touches de macro préprogrammables qui vous permettent d'effectuer plusieurs actions à l'aide d'une seule pression.

Tableau 14. Touches de macros

Touches Description
M1F1	Touches de macrosi| REMARQUE: Vous pouvez configurer des modes et attribuer plusieurs tâches aux touches de macro du clavier.
M2F2
M3F3
M4F4

Votre ordinateur est équipé de touches dédiées qui vous permettent d'en contrôler les fonctionnalités audio en une seule pression.

Tableau 15. Touches de contrôle de fonctionnalités audio

Touches Description
	Désactiver les haut-parleurs
	Augmenter le volume
	Réduire le volume.

Caméra

Le tableau suivant répertorie les caractéristiques de la caméra de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 16. Caractéristiques de la caméra

Description Webcam FHD RGB infrarouge	4K HDR avec caméra RVB+IR
Nombre de caméras Deux Deux
Type de caméra RVB+IR RVB+IR
Emplacement de la caméra Avant Avant
Type de capteur de la caméra Technologie de capteur CMOS Technologie de capteur CMOS
Résolution des images fixes de la caméra 2,07 mégapixel 8,29 mégapixel
Résolution vidéo de la caméra	1920 x 1080 à 30 ips	3840 x 2160 à 30 ips
Résolution des images fixes de la caméra infrarouge	0,23 mégapixel 0,23 mégapixel
Résolution vidéo de la caméra infrarouge	640 x 360 à 15 trames par seconde	640 x 360 à 15 trames par seconde
Angle de vue en diagonale de la caméra	80,2 degrés	88,1 degrés

Tableau 16. Caractéristiques de la caméra (suite)

Description Webcam FHD RGB infrarouge	4K HDR avec caméra RVB+IR
Angle de vue en diagonale de la caméra infrarouge	86,6 degrés 86,6 degrés

Pavé tactile

Le tableau suivant répertorie les caractéristiques du pavé tactile de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 17. Caractéristiques du pavé tactile

Description Valeurs
Type de pavé tactile Pavé tactile multipoint Premium Precision en verre
Résolution du pavé tactile >300 PPP
Dimension horizontale du pavé tactile 131 mm (5,16 po)
Dimension verticale du pavé tactile 80 mm (3,15 po)
Gestes du pavé tactile Pour plus d'informations sur les gestes du pavé tactile disponibles sous Windows, consultez l'article de la base de connaissances de Microsoft sur le site de support Microsoft.
i REMARQUE : L'éclairage LED RVB AlienFX sur ce pavé tactile est uniquement disponible sur les ordinateurs livrés avec les processeurs graphiques NVIDIA suivants.NVIDIA GeForce RTX 5070TiNVIDIA GeForce RTX 5080NVIDIA GeForce RTX 5090

Adaptateur secteur

Le tableau suivant répertorie les caractéristiques de l'adaptateur secteur de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 18. Caractéristiques de l'adaptateur secteur

Description Option un Option deux
Type 280 W 360 W
Dimensions du connecteur :
	Diamètre externe	7,40 mm (0,30 po)	7,40 mm (0,30 po)
	Diamètre interne	5,10 mm (0,20 po)	5,10 mm (0,20 po)
Dimensions de l'adaptateur d'alimentation :
	Hauteur	26,50 mm (1,04 pouces)	25,40 mm (1 po)
	Largeur	105 mm (4,12 pouces)	86 mm (3,38 po)
	Profondeur	206 mm (8,09 pouces)	189 mm (7,42 po)
Tension d'entrée		●100 V-120 V●200 V-240 V	100 V-240 V
Fréquence d'entrée		50 à 60 Hz	50 à 60 Hz
Courant d'entrée (maximal)		4 A/2 A	4,8 A
Courant de sortie (en continu)		14,36 A	18,46 A
Tension de sortie nominale		19,5 V	19,5 V

Tableau 18. Caractéristiques de l'adaptateur secteur (suite)

Description Option un Option deux
Plage de températures :
	En fonctionnement	De 0 °C à 35 °C (de 32 °F à 95 °F)	De 0 °C à 35 °C (de 32 °F à 95 °F)
	Stockage	De -40 °C à 70 °C (de -40 °F à 158 °F)	De -40 °C à 70 °C (de -40 °F à 158 °F)
△ PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d'un composant à l'autre.Le fonctionnement ou le stockage de l'appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques.

Configuration requise pour l'adaptateur secteur de l'ordinateur Alienware 18 Area-51 AA18250

i REMARQUE : Les informations contenues dans cette rubrique s'appliquent uniquement aux clients qui ont acheté l'ordinateur Alienware 18 Area-51 AA18250 sans chargeur.
PRÉCAUTION : Pour des raisons de sécurité et de compatibilité, Dell recommande d'utiliser uniquement des pièces et périphériques de marque Dell. Si vous n'utilisez pas d'adaptateur secteur de marque Dell, vous risquez d'annuler la garantie et d'augmenter le risque d'endommagement de l'ordinateur.
i REMARQUE : Si vous n'avez pas acheté l'adaptateur secteur de marque Dell recommandé pour votre ordinateur, assurez-vous que l'adaptateur secteur que vous utilisez répond aux exigences suivantes afin d'activer certaines fonctionnalités.

Le tableau suivant répertorie les exigences d'alimentation pour activer les fonctionnalités sur votre Alienware 18 Area-51 AA18250. Ces exigences d'alimentation varient en fonction de la configuration du Alienware 18 Area-51 AA18250 que vous avez commandée.

Tableau 19. Caractéristiques énergétiques requises

Fonctionnalité NVIDIA GeForce RTX 5060 ou RTX 5070		NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX 5090
Performances optimalesi| REMARQUE : L’utilisation d’un adaptateur avec une puissance inférieure à la puissance nominale indiquée ralentit le chargement de l’ordinateur et peut déclencher un message d’avertissement.		280 W 360 W
Puissance minimale de l’adaptateur secteur requise pour faire fonctionner l’ordinateur et charger la batteriei| REMARQUE : En fonction de la consommation d’énergie des applications en cours d’exécution sur l’ordinateur, cela peut entraîner une décharge électrique de la batterie.		90 W 90 W
Mode ExpressChargei| REMARQUE : Le modeExpressCharge doit également être activé dans l’écran de configuration du BIOS.		100 W 100 W
Prise en charge de la charge rapide USB Power Delivery () pour l’adaptateur Type-C		Pris en charge Pris en charge

Batterie

Le tableau suivant répertorie les caractéristiques de la batterie de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 20. Caractéristiques de la batterie

Description Valeurs
Type de batterie		Lithium-ion 6 cellules (96 Wh) ExpressCharge 2i| REMARQUE : Pour les ordinateurs livrés dans la zone UE, la batterie prend uniquement en charge ExpressCharge.
Tension de la batterie 11,70 VCC
Poids de la batterie (maximum) 351 g (0,77 lb)
Dimensions de la batterie :
	Hauteur 7,71 mm (0,3 pouces)
	Largeur 294,90 mm (11,61 po)
	Profondeur 77,50 mm (3,05 pouces)
Plage de températures :
	En fonctionnement 0 °C~60 °C
	Stockage -20 °C~60 °C
Temps de fonctionnement de la batterie Variable selon les conditions de fonctionnement et peut être considérablement réduite en cas d'utilisation intensive.
Durée de chargement de la batterie (approximative) i| REMARQUE : Vous pouvez contrôler le temps de chargement, la durée, l'heure de début et de fin, etc., depuis les paramètres du BIOS dans le menu Avancé du BIOS.		Charge standard : 3 heures, lorsque l'ordinateur est éteint.ExpressCharge : 2 heures, lorsque l'ordinateur est éteint.ExpressChargeBoost : 20 minutes, de 0 à 35 % lorsque l'ordinateur est éteint.ExpressCharge2 : 35 minutes, de 0 à 80 % lorsque l'ordinateur est éteint.
Pile bouton Non pris en charge
△| PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d'un composant à l'autre.Le fonctionnement ou le stockage de l'appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques.△| PRÉCAUTION : Dell Technologies vous recommande de charger régulièrement la batterie pour une consommation électrique optimale.

Alimentation électrique requise (pour les ordinateurs livrés avec une batterie à 6 cellules de 96 Wh)

i REMARQUE : Les informations contenues dans cette section s'appliquent aux pays de l'Union européenne (UE).

90 - 100 W USB PD

Figure 7. Pictogramme pour la batterie de 96 Wh

L'alimentation fournie par le chargeur doit être comprise entre la puissance minimale de 90 watts requise par l'équipement radio et la puissance maximale autorisée de 100 watts, afin d'atteindre la vitesse maximale de charge.

Cet ordinateur prend en charge la charge rapide par USB Power Delivery (PD).

Écran

Le tableau suivant répertorie les caractéristiques de l'écran de votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 21. Caractéristiques de l'écran

Description Valeurs
Type d'écran WQXGA (Wide Quad Extended Graphics Array) 18		pouces
Options tactiles Non pris en charge
Technologie du panneau d'écran Grand angle de vue (WVA)
Dimensions du panneau d'écran (zone active) :
	Hauteur 387,76 mm (15,26 pouces)
	Largeur 242,35 mm (9,54 pouces)
	Diagonale 457,27 mm (18 pouces)
Résolution native du panneau d'écran 2560 x 1600
Luminance (standard) 500 cd/m2
Mégapixels 4,09.
Gamme de couleurs DCI-P3 100 % (standard)
Pixels par pouce (PPP) 168.
Taux de contraste (typique)		●1000:1 (min)●1200:1 (standard)
Temps de réponse		●12 ms (maximum)●3 ms (standard)
Fréquence d'actualisation 300 Hz
Angle de vue horizontal +/- 85 degrés (standard)
Angle de vue vertical +/- 85 degrés (standard)
Pas de pixel		0,15 mm
Consommation électrique (maximale)		10,30 W
Finition antiéblouissement et finition brillante		Antiéblouissement

Processeur graphique - séparé

Le tableau suivant répertorie les caractéristiques des processeurs graphiques séparés pris en charge par votre ordinateur Alienware 18 Area-51 AA18250.

Tableau 22. Processeur graphique - séparé

Contrôleur Taille de mémoire Type de mémoire
NVIDIA GeForce RTX 5060 8 GB GDDR7
NVIDIA GeForce RTX 5070 8 GB GDDR7
NVIDIA GeForce RTX 5070 Ti	12 GB	GDDR7
NVIDIA GeForce RTX 5080 16 To GDDR7
NVIDIA GeForce RTX 5090 24 GB GDDR7

Prise en charge d'un écran externe

Le tableau suivant répertorie la prise en charge d'un écran externe pour votre Alienware 18 Area-51 AA18250.

i REMARQUE : Pour activer G-SYNC, connectez l'écran compatible G-SYNC au port USB-C ou HDMI de votre ordinateur.
i REMARQUE : En cas de connexion via un port HDMI, selon le type d'écran utilisé, vous pouvez observer une fréquence d'images réduite.

Tableau 23. Prise en charge d'un écran externe

Carte graphique Écrans externes pris en charge avec écran de l'ordinateur portable activé		Écrans externes pris en charge avec écran de l'ordinateur portable désactivé
NVIDIA GeForce RTX 5070	●Port USB CX2 (recommandé)●**HDMIx1	●Port USB CX2 (recommandé)●**HDMIx1
NVIDIA GeForce RTX 5070 Ti	●Port USB CX2 (recommandé)●**HDMIx1	●Port USB CX2 (recommandé)●**HDMIx1
NVIDIA GeForce RTX 5080	●Port USB CX2 (recommandé)●**HDMIx1	●Port USB CX2 (recommandé)●**HDMIx1
NVIDIA GeForce RTX 5090	●Port USB CX2 (recommandé)●**HDMIx1	●Port USB CX2 (recommandé)●**HDMIx1

Activation de G-SYNC

Pour activer G-SYNC, passez en mode carte graphique séparée (dGPU) via le panneau de configuration NVIDIA ou connectez-vous à un écran compatible G-SYNC. Une fois dans le panneau de configuration NVIDIA, accédez aux paramètres pour configurer G-SYNC et suivez les étapes ci-dessous.

1. Dans le volet Arborescence de navigation du panneau de configuration NVIDIA, sous Écran, cliquez sur Configurer G-SYNC.

i REMARQUE : Pour plus d'informations sur la prise en charge de G-SYNC, voir Prise en charge d'affichage externe.

1. Cochez la case Activer la compatibilité G-SYNC/G-SYNC si elle n'a pas été activée au préalable.
2. Sélectionnez le Mode plein écran ou le Mode fenêtré et plein écran, en fonction des applications que vous souhaitez exécuter sur votre ordinateur.
3. Sélectionnez un écran pour lequel vous souhaitez activer le paramètre.

a. Dans Sélectionner un écran, en sélectionnant l'icône du modèle d'écran.

b. Dans Choisir un paramètre spécifique à l'écran, cochez la case Activer les paramètres pour le modèle d'écran sélectionné.

i REMARQUE : Cette étape s'applique aux écrans compatibles G-SYNC ou aux écrans VRR qui n'ont pas été validés par NVIDIA comme compatibles G-SYNC.

Environnement de stockage et de fonctionnement

Ce tableau répertorie les caractéristiques du stockage et du fonctionnement pour votre ordinateur Alienware 18 Area-51 AA18250. Niveau de contaminants atmosphériques : G1 selon la norme ISA-S71.04-1985

Tableau 24. Environnement de l'ordinateur

Description En fonctionnement Stockage
Plage de températures	0 °C-35 °C (32 °F-95 °F)	De -40 °C à 65 °C (-40 °F à 149 °F)
Humidité relative (maximale)	De 10 % à 90 % (sans condensation)	De 0 % à 95 % (sans condensation)
Vibrations (maximales)*	0,66 GRMS 1,30 GRMS
Choc (maximal)	110 G ^	160 G ^
Plage d’altitudes	-15,2 m à 3 048 m (-49,87 pieds à 10 000 pieds)	-15,2 m à 10 668 m (de -49,87 pieds à 35 000 pieds)
△ PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d’un composant à l’autre.Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques.

* Mesurées à l'aide d'un spectre de vibrations aléatoire simulant l'environnement utilisateur.
† Mesuré à l'aide d'une impulsion semi-sinusoidale de 2 ms.

Écran Dell à faible lumière bleue

AVERTISSEMENT : Une exposition prolongée à la lumière bleue émise par les écrans peut entraîner des effets à long terme, comme une tension oculaire, une fatigue oculaire et des lésions oculaires.

La lumière bleue est une couleur du spectre lumineux qui a une longueur d'onde courte et une énergie élevée. Une exposition prolongée à la lumière bleue, en particulier celle émise par des sources numériques, peut perturber la structure de sommeil et entraîner des effets à long terme, comme une tension oculaire, une fatigue oculaire et des lésions oculaires.

L'écran de cet ordinateur est conçu pour réduire la lumière bleue et est conforme aux exigences du groupe TÜV Rheinland pour les écrans à faible émission de lumière bleue.

Le mode à faible émission de lumière bleue est activé en usine. Aucune configuration supplémentaire n'est nécessaire.

Afin de réduire le risque de fatigue oculaire, il est également recommandé de :

• Placer l'écran à une distance de visualisation confortable située entre 50 cm et 70 cm (20 pouces et 28 pouces) de vos yeux.
• Cligner fréquemment des yeux afin de les humecter, humidifier vos yeux avec de l'eau, ou appliquer un collyre adapté.
• Faire une longue pause de 20 minutes toutes les deux heures.
• Détourner votre regard de l'écran et fixer un objet à une distance de 609,60 cm (20 pieds) pendant au moins 20 secondes lors de chaque pause.

Alienware Command Center (AWCC) offre une interface unique pour personnaliser et améliorer l'expérience de gaming. Le tableau de bord AWCC affiche les derniers jeux joués ou ajoutés et fournit des informations spécifiques au jeu, des thèmes, des profils et l'accès aux paramètres de l'ordinateur. Vous pouvez accéder rapidement aux paramètres tels que les profils et thèmes spécifiques au jeu, l'éclairage, les macros et l'audio qui sont d'une importance cruciale dans l'expérience de gaming.

AWCC prend en charge également AlienFX 2.0. AlienFX vous permet de créer, d'assigner et de partager des cartes d'éclairage spécifiques au jeu pour améliorer l'expérience de gaming. Elle permet également de créer vos propres effets lumineux personnalisés et de les appliquer à l'ordinateur ou aux périphériques qui y sont connectés. AWCC intègre des Commandes Périphériques pour assurer une expérience unifiée et la possibilité de lier ces paramètres à votre ordinateur ou votre jeu.

Cet ordinateur est équipé des zones d'éclairage AlienFX suivantes :

-Clavier
- Voyant en forme de tête d'Alien à l'arrière de l'écran
- Ventilateurs
- Cache des ports d'E/S arrière
- Pavé tactile multipoint Premium Precision en verre

REMARQUE : L'éclairage LED RVB AlienFX sur ce pavé tactile est uniquement disponible sur les ordinateurs livrés avec les processeurs graphiques NVIDIA suivants.

○NVDIA GeForce RTX 5070Ti

○NVDIA GeForce RTX 5080

○NVIDIA GeForce RTX 5090

REMARQUE : Des informations concernant l'emplacement des zones d'éclairage AlienFX de votre ordinateur sont disponibles sur AWCC.

AWCC offre les options suivantes :

• FX : créer et gérer les zones AlienFX.
• Fusion : elle comprend la possibilité d'ajuster les fonctionnalités de gestion de l'alimentation, du son et de la température spécifiques au jeu.
• Gestion des périphériques : elle permet aux périphériques d'apparaître et d'être gérés dans Alienware Command Center. Prend en charge les principaux paramètres périphériques et s'associe à d'autres fonctions telles que les profils, les macros, AlienFX et la bibliothèque de jeux.

AWCC prend également en charge la gestion du son, les contrôles de la température, le CPU, le GPU et le contrôle de la mémoire (RAM). Pour plus d'informations sur AWCC, reportez-vous à l'aide en ligne d'Alienware Command Center ou effectuez une recherche sur le site de support Dell.

Intervention à l'intérieur de votre ordinateur

Consignes de sécurité

Suivez les consignes de sécurité ci-dessous pour protéger votre ordinateur des dégâts potentiels et pour assurer votre sécurité personnelle. Sauf indication contraire, chaque procédure figurant dans ce document suppose que vous avez lu les consignes de sécurité fournies avec votre ordinateur.

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité aux normes Dell.
AVERTISSEMENT : Déconnectez toutes les sources d'alimentation avant d'ouvrir le capot ou les panneaux de l'ordinateur. À la fin de l'intervention à l'intérieur de votre ordinateur, remettez en place l'ensemble des capots, panneaux et vis avant de brancher l'ordinateur sur une prise électrique.
AVERTISSEMENT : Pour les ordinateurs portables, déchargez complètement la batterie avant de la retirer. Débranchez l'adaptateur secteur de l'ordinateur et faites fonctionner l'ordinateur uniquement sur batterie : la batterie est complètement déchargée lorsque l'ordinateur ne s'allume plus quand vous appuyez sur le bouton d'alimentation.
PRÉCAUTION : Pour éviter d'endommager l'ordinateur, assurez-vous que la surface de travail est plane, propre et sèche.
PRÉCAUTION : N'effectuez que les opérations de dépannage et réparations autorisées ou formulées par l'équipe de support Dell. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
PRÉCAUTION : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes.
PRÉCAUTION : Pour éviter d'endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact.
PRÉCAUTION : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le câble lui-même. Certains câbles sont équipés de connecteurs à languettes de verrouillage ou à vis moletées que vous devez libérer avant de débrancher le câble. Lorsque vous débranchez des câbles, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lors du branchement des câbles, assurez-vous que le connecteur du câble est correctement orienté et aligné sur le port.
PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le lecteur de carte mémoire.

Avant d'intervenir à l'intérieur de votre ordinateur

À propos de cette tâche

i REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.

Étapes

1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts.
2. Arrêtez l'ordinateur. Pour le système d'exploitation Windows, cliquez sur Démarrer > ⏻ Alimentation Arrêter > .

i REMARQUE : Si vous utilisez un autre système d'exploitation, consultez la documentation correspondante pour connaître les instructions.

1. Mettez tous les périphériques connectés hors tension.

2. Débranchez la prise électrique de l'ordinateur.

3. Déconnectez de votre ordinateur tous les appareils et périphériques réseau qui y sont raccordés (clavier, souris et écran).

4. Retirez toute carte multimédia et tout lecteur optique de votre ordinateur, le cas échéant.
5. Pour nettoyer les entrées d'air, utilisez une brosse douce et déplacez-la verticalement.

i REMARQUE : Ne retirez pas le cache de fond et n'utilisez pas de ventilateur pour nettoyer les entrées d'air.

1. Passez en mode maintenance.

Mode maintenance

Le mode maintenance est utilisé pour couper l'alimentation sans débrancher le câble de la batterie de la carte système avant d'effectuer des réparations sur l'ordinateur.

PRÉCAUTION : Si vous ne parvenez pas à mettre l'ordinateur sous tension pour le mettre en mode Maintenance, débranchez le câble de la batterie. Pour débrancher le câble de la batterie, suivez les étapes décrites dans la section Retrait de la batterie.

REMARQUE : Assurez-vous que votre ordinateur est arrêté et que l'adaptateur secteur est débranché.

a. Maintenez la touche B et le bouton d'alimentation enfoncés pendant 3 secondes ou jusqu'à ce que le logo Dell s'affiche à l'écran.
b. Si le numéro de propriétaire est défini, il s'affiche à l'écran. Appuyez sur une touche pour continuer.

i REMARQUE : Si les informations relatives au numéro de propriétaire ne sont pas déjà définies, l'ordinateur ignore automatiquement cette étape et passe en mode maintenance.

c. Si l'adaptateur secteur est toujours connecté, un message s'affiche à l'écran vous invitant à le débrancher. Débranchez l'adaptateur secteur, puis appuyez sur une touche pour continuer.

d. System Ready For Service s'affiche à l'écran, appuyez sur n'importe quelle touche pour continuer. L'ordinateur émet trois bips courts et s'arrête immédiatement. L'ordinateur s'éteint et passe en mode maintenance.

Instructions relatives à la sécurité

Cette section décrit en détail les principales étapes à suivre avant de démonter un appareil ou un composant.

Respectez les consignes de sécurité suivantes avant une installation ou une réparation impliquant des opérations de démontage ou remontage :

• Éteignez l'ordinateur et tous les périphériques connectés.
• Débranchez l'ordinateur de l'alimentation secteur.
• Déconnectez tous les câbles réseau et périphériques de l'ordinateur.
• Utilisez un service kit sur site contre les décharges électrostatiques pour travailler à l'intérieur de votre ordinateur afin d'éviter les décharges d'électricité statique.
• Placez le composant déposé sur un tapis antistatique après l'avoir retiré de l'ordinateur.
• Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 15 secondes pour décharger l'électricité résiduelle dans la carte système.

Liaison

La liaison permet de connecter plusieurs conducteurs de terre à un même potentiel électrique. L'opération s'effectue à l'aide d'un kit de protection antistatique portable. Lorsque vous connectez un fil de liaison, vérifiez que celui-ci est en contact avec du matériel vierge (et non avec une surface peinte ou non métallique). Assurez-vous que la dragonne est bien fixée et en contact direct avec votre peau. Retirez vos bijoux, montres, bracelets ou bagues avant de mettre l'équipement et vous-même à la terre.

Protection contre les décharges électrostatiques

Les décharges électrostatiques constituent une préoccupation majeure lorsque vous manipulez des composants électroniques, en particulier des composants sensibles tels que les cartes d'extension, les processeurs, les modules de mémoire et les cartes système. Une légère charge peut endommager les circuits d'une manière qui n'est pas toujours évidente, menant par exemple à des problèmes intermittents ou une durée de vie plus courte du produit. Alors que le secteur s'efforce de réduire les besoins en énergie et de renforcer la densité, la protection contre les décharges électrostatiques est une préoccupation croissante.

Deux types de dommages liés aux décharges électrostatiques sont reconnus : les défaillances catastrophiques et les pannes intermittentes.

• Catastrophiques – Les défaillances catastrophiques représentent environ 20 % des pannes liées aux décharges électrostatiques. Les dommages provoquent un arrêt immédiat et complet des fonctionnalités de l'appareil. Comme exemple de panne catastrophique, citons le cas d'un module DIMM de mémoire qui a précédemment reçu un choc statique et qui génère immédiatement un symptôme de type « Pas de POST/Pas de vidéo » et émet un code sonore indiquant une mémoire manquante défaillante.
• Intermittentes – Les pannes intermittentes représentent environ 80 % des pannes liées aux décharges électrostatiques. Le taux élevé de pannes intermittentes signifie que la plupart du temps, lorsque des dommages se produisent, ils ne sont pas immédiatement reconnaissables. Le module de mémoire reçoit un choc statique dont la trace est faible et dont les dommages ne s'accompagnent d'aucun symptôme immédiat. La trace affaiblie peut prendre des semaines ou des mois à disparaître et, dans l'intervalle, peut entraîner une dégradation de l'intégrité de la mémoire, des erreurs intermittentes de mémoire, etc.

Les pannes intermittentes ou latentes (en quelque sorte les « blessés légers ») sont difficiles à détecter et à dépanner.

Procédez comme suit pour éviter tout dommage causé par les décharges électrostatiques :

• Portez un bracelet antistatique filaire correctement mis à la terre. Les bracelets antistatiques sans fil n'offrent pas une protection adéquate. Toucher le châssis avant de manipuler les pièces ne garantit pas une protection adéquate contre les décharges électrostatiques sur les pièces présentant une sensibilité accrue aux dommages électrostatiques.
• Manipuler l'ensemble des composants sensibles à l'électricité statique dans une zone protégée. Si possible, utilisez des tapis de sol et de plan de travail antistatiques.
• Lorsque vous déballez un composant sensible à l'électricité statique de son carton, ne le retirez pas de son emballage antistatique avant d'être prêt à l'installer dans votre appareil. Avant de retirer l'emballage antistatique, utilisez le bracelet antistatique pour décharger l'électricité statique de votre corps.

REMARQUE : Vous pouvez vous protéger contre les décharges électrostatiques et décharger l'électricité statique de votre corps en touchant un objet métallique mis à la terre avant d'interagir avec des appareils électroniques, par exemple une surface métallique non peinte sur le panneau d'E/S de votre ordinateur. Lorsque vous connectez un périphérique (y compris un Assistant numérique de poche) à votre ordinateur, mettez-vous toujours à la masse et faites-en de même avec le périphérique avant de le relier à l'ordinateur. En outre, lorsque vous travaillez à l'intérieur de l'ordinateur, touchez régulièrement un objet métallique mis à la terre pour éliminer toute charge statique que votre corps a pu accumuler.

Pour plus d'informations sur le bracelet antistatique et le testeur de bracelet antistatique, voir Composants d'un Service Kit sur le terrain contre les décharges électrostatiques.

- Avant de transporter un composant sensible à l'électricité statique, placez-le dans un emballage ou une boîte antistatique.

Kit d'entretien sur le terrain contre les décharges électrostatiques

Le Service Kit sur le terrain non surveillé est le plus utilisé. Chaque kit d'entretien comprend trois composants principaux : un tapis antistatique, une dragonne et un fil de connexion.

PRÉCAUTION : Il est essentiel de tenir les appareils sensibles aux décharges électrostatiques à l'écart des pièces internes qui sont des isolants et souvent hautement chargés, notamment les boîtiers en plastique des dissipateurs de chaleur.

Environnement de travail

Avant de déployer le kit ESD Field Service Kit, effectuez une évaluation du site pour vous assurer que la configuration et la préparation sont correctes. Par exemple, le déploiement du kit pour un environnement serveur est différent de celui d'un environnement de bureau ou portable. Les serveurs sont généralement installés dans un rack à l'intérieur d'un datacenter ; les ordinateurs de bureau ou portables sont généralement placés sur des bureaux ou des armoires. Prévoyez toujours un grand espace de travail plat et ouvert, sans encombrement et suffisamment grand pour déployer le kit ESD avec un espace supplémentaire pour accueillir le type d'ordinateur à réparer. L'espace de travail doit également être exempt d'isolants susceptibles de provoquer un événement ESD. Sur la zone de travail, les isolants tels que le polystyrène expansé et autres plastiques doivent toujours être éloignés d'au moins 12 pouces ou 30 centimètres des pièces sensibles avant de manipuler physiquement tout composant matériel.

Emballage ESD

Tous les appareils sensibles aux décharges électrostatiques doivent être expédiés et reçus dans un emballage antistatique. Les sacs métalliques blindés contre l'électricité statique sont préférables. Cependant, vous devez toujours renvoyer le composant endommagé

en utilisant le même sac ESD et le même emballage que ceux dans lesquels la nouvelle pièce est arrivée. Le sac antistatique doit être replié et fermé avec du ruban adhésif, et tous les matériaux d'emballage en mousse doivent être utilisés dans la boîte d'origine dans laquelle la nouvelle pièce est arrivée. Les dispositifs sensibles aux décharges électrostatiques ne doivent être retirés de l'emballage que sur une surface de travail protégée contre les décharges électrostatiques. Les pièces ne doivent jamais être placées sur le sac ESD, car seul l'intérieur du sac assure une protection. Placez toujours les pièces dans votre main, sur le tapis antistatique, dans l'ordinateur ou dans un sac antistatique.

Composants d'un Service Kit de terrain contre les décharges électrostatiques

Les composants d'un Service Kit de terrain contre les décharges électrostatiques sont les suivants :

• Tapis antistatique : ce tapis dissipatif vous permet de poser vos pièces lors des procédures d'entretien. Lorsque vous utilisez un tapis antistatique, votre bracelet antistatique doit être bien ajusté et le fil de connexion doit être raccordé au tapis et au matériel vierge de l'ordinateur sur lequel vous travaillez. Une fois le tapis déployé correctement, les pièces de rechange peuvent être retirées du sac ESD et placées directement sur le tapis. Les composants sensibles aux décharges électrostatiques sont protégés dans votre main, sur le tapis antistatique, dans l'ordinateur ou à l'intérieur d'un sac ESD.
• Dragonne et fil de liaison – Si vous n'utilisez pas de tapis antistatique, le bracelet et le fil de liaison doivent être connectés directement entre votre poignet et une partie métallique exposée du matériel. Si vous utilisez un tapis antistatique, connectez la dragonne et le fil de liaison au tapis antistatique pour assurer la protection de tout matériel placé sur le tapis. La connexion physique du bracelet et du fil de connexion entre votre peau, le tapis antistatique et le matériel est connue sous le nom de liaison. N'utilisez que des Service Kits de terrain avec un bracelet antistatique, un tapis et un fil de connexion. N'utilisez jamais de bracelets sans fil. N'oubliez pas que les fils internes d'un bracelet antistatique sont sujets à des dommages liés à l'usure normale et doivent être vérifiés régulièrement avec un testeur de bracelet antistatique afin d'éviter les dommages accidentels du matériel liés à l'électricité statique. Il est recommandé de tester le bracelet et le fil de liaison au moins une fois par semaine.
• Testeur pour bracelet antistatique : les fils à l'intérieur du bracelet antistatique sont sujets à l'usure. Lorsque vous utilisez un kit ESD non surveillé, il est recommandé de tester régulièrement le bracelet, idéalement avant chaque séance d'entretien et, au minimum, une fois par semaine. La méthode de test la plus fiable consiste à utiliser un testeur de bracelet. Pour effectuer le test, connectez le fil de mise à la terre du bracelet au testeur lorsque vous portez le bracelet. Appuyez sur le bouton de test pour lancer la vérification. Une LED verte indique un test réussi, tandis qu'une LED rouge et une alarme sonore signalent une défaillance.

REMARQUE : Il est conseillé de toujours utiliser la dragonne de mise à la terre ESD traditionnelle et le tapis de protection antistatique lors de l'entretien des produits Dell. En outre, il est essentiel de séparer les pièces sensibles de toutes les pièces isolantes lors de l'entretien de l'ordinateur.

Transport des composants sensibles

Afin de garantir le transport sécurisé des composants sensibles à l'électricité statique (remplacement ou retour de pièces à Dell, par exemple), il est essentiel d'insérer ces derniers dans des sachets antistatiques.

Après une intervention à l'intérieur de votre ordinateur

À propos de cette tâche

PRÉCAUTION : Laisser des vis mal installées à l'intérieur de votre ordinateur peut l'endommager gravement.

Étapes

1. Remettez en place toutes les vis et assurez-vous qu'elles sont toutes bien fixées à l'intérieur de l'ordinateur.
2. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d'intervenir sur votre ordinateur.

3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retiré avant d'intervenir sur votre ordinateur.

4. Branchez l'ordinateur sur les prises électriques correspondantes.

REMARQUE : Pour quitter le mode maintenance, veillez à brancher l'adaptateur secteur au port correspondant sur l'ordinateur.

1. Appuyez sur le bouton d'alimentation pour allumer l'ordinateur.

Outils recommandés

Les procédures dans ce document peuvent nécessiter les outils suivants :

•Tournevis cruciforme n° 0

- Pointe en plastique

Liste des vis

i REMARQUE : Lors du retrait des vis d'un composant, il est recommandé de noter leur type et leur nombre, puis de les placer dans une boîte. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés lors de la remise en place du composant.
i REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n'y restent pas collées lors de la remise en place du composant.
i REMARQUE : La couleur des vis peut varier en fonction de la configuration commandée.

Tableau 25. Liste des vis

Composant Type de vis Quantité Image de vis
Cache de fond M2.5x6.5 4			[AY30]
Protection thermique de disque SSD M.2 2230	M2x3 1
Support de montage de disque SSD M.2 2230	M2x2 1
Protection thermique de disque SSD M.2 2280	M2x3 1
Cache d'E/S arrière M2.5x6 2
Câble d'éclairage Tron M2x1.8 2
Batterie M2x5 8
Carte d'E/S M2x5 3
Haut-parleurs de basses M2x1.8 4
Haut-parleurs d'aigus M2x3 2
Support du pavé tactile	M2x3 2
Assemblage du pavé tactile	M2x3 9
Carte contrôleur du clavier	M2x1.8 2

Tableau 25. Liste des vis (suite)

Composant Type de vis Quantité Image de vis
Carte des capteurs M2x1.8 1
Dissipateur de chaleur du régulateur de tension	M2x3 1
Carte LAN M2x5 3
Support du câble d’écran M2x5	2
Support de câble d’écran M2x5	4		[D8SH]
Charnières de l’écran M2.5x3 12
Port de l’adaptateur d’alimentation	M2x5 2
Assemblage de la carte système	M2x5 7
Support USB-C M2x3 1			[GYBG]
Assemblage du ventilateur et du dissipateur de chaleur	M2x3 7		[STCA]
Bouton d’alimentation M1.6x2 2
Antenne principale WLAN M2x5 2			[CABS]
Antenne auxiliaire WLAN M2x5	2

Principaux composants de l'ordinateur Alienware 18 Area-51 AA18250

L'image suivante illustre les principaux composants de l'ordinateur Alienware 18 Area-51 AA18250.

Figure 8. Principaux composants de l'ordinateur Alienware 18 Area-51 AA18250

1. Cache d'E/S arrière 2. Cache de fond
2. Port de l'adaptateur d'alimentation 4. Support WLAN
3. Dissipateur de chaleur du régulateur de tension 6. Support de logement SSD
4. Câble d'antenne principale WLAN 8. Câble d'antenne auxiliaire WLAN
5. Carte d'E/S 10. Haut-parleurs d'aigus
6. Batterie 12. Haut-parleurs de basses

7. Assemblage du pavé tactile 14. Support du pavé tactile

8. Assemblage du repose-poignets et du clavier 16. Assemblage d'écran

9. Support du câble d'écran 18. Carte contrôleur du clavier
10. Support d'antenne WLAN 20. Support de logement SSD
11. Support de fixation de disque SSD 22. Carte des capteurs
12. Carte LAN 24. Support du bouton d'alimentation
    25.Bouton d'alimentation 26.Sockets de
13. Support USB-C 28. Assemblage du ventilateur et du dissipateur de chaleur
14. Protection thermique SSD 30. Support de montage du disque SSD
15. Protection thermique SSD 32.Disque SSD M.2 2280
16. Disque SSD M.2 2230

Retrait et installation de composants remplaçables par le client (CRU)

Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU).

△ PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l'utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement.
i REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.

Cache de fond

Retrait du cache de fond

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

i REMARQUE : Assurez-vous que l'ordinateur est en mode maintenance. Pour plus d'informations, reportez-vous à la section Avant d'intervenir à l'intérieur de votre ordinateur.
PRÉCAUTION : Si l'ordinateur ne s'allume pas ou ne passe pas en mode maintenance, déconnectez le câble de la batterie.

À propos de cette tâche

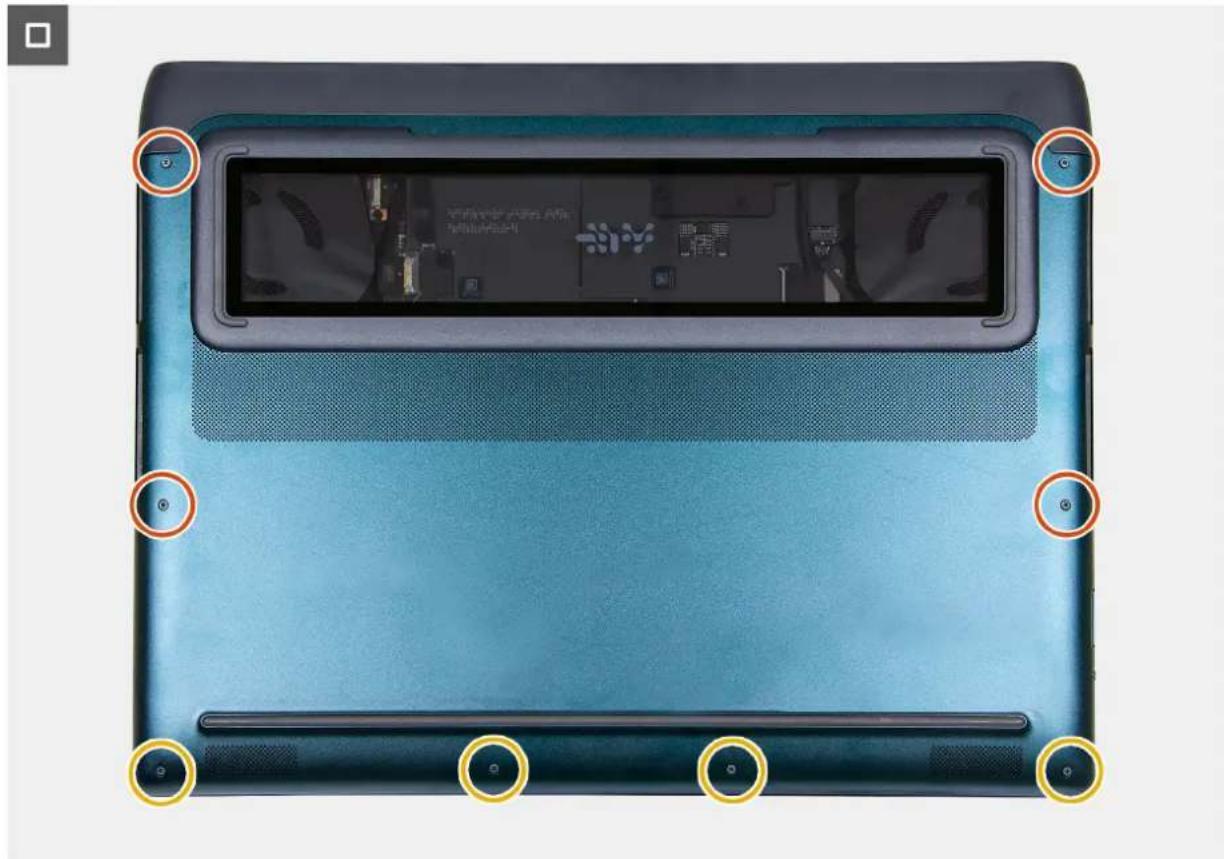

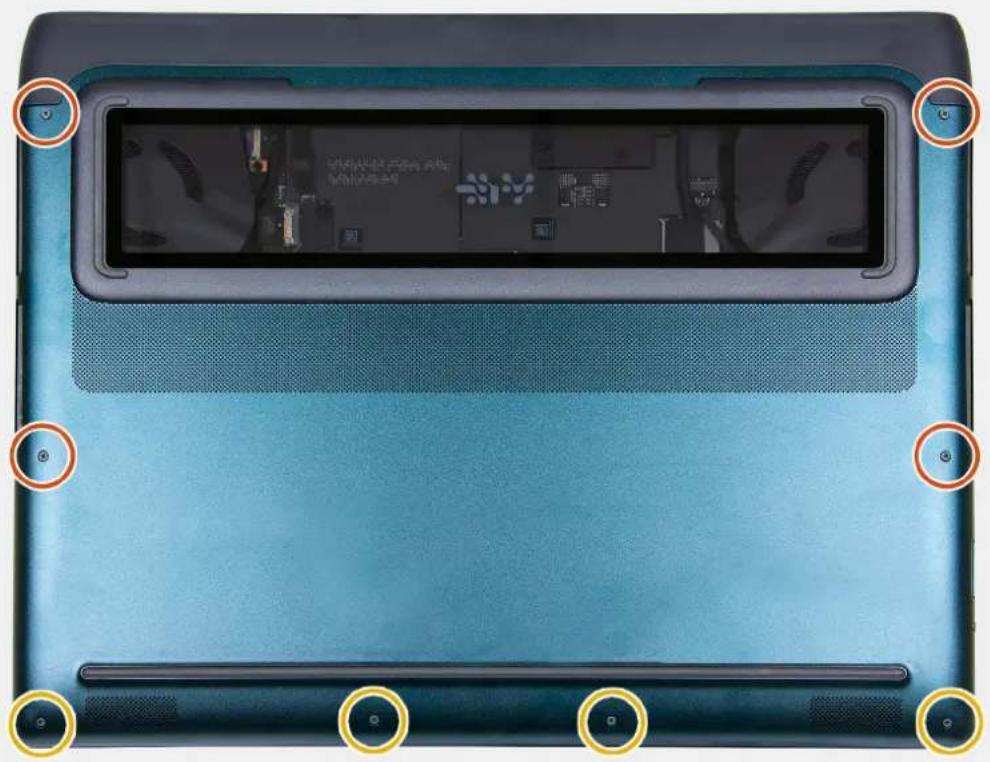

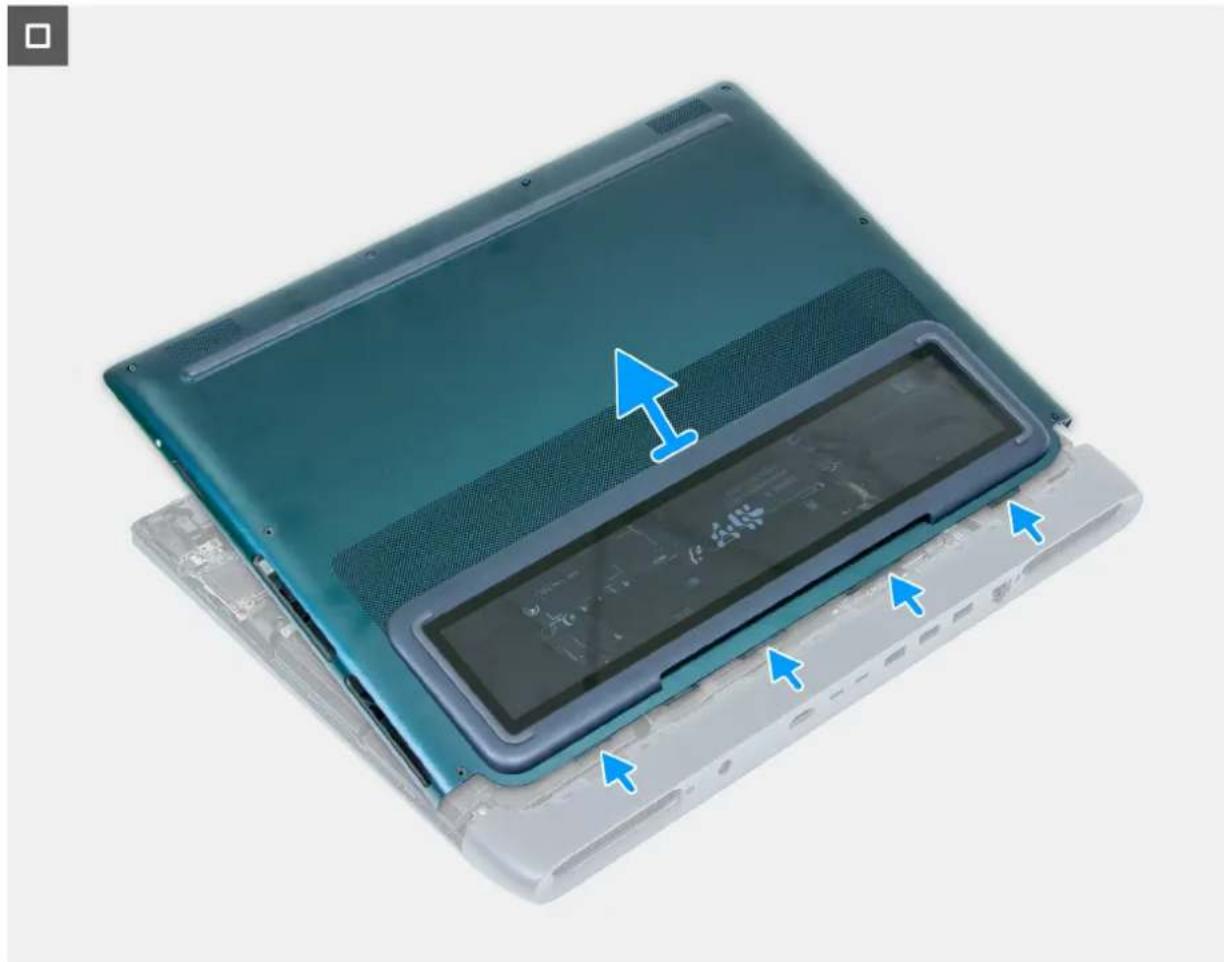

Les images suivantes indiquent l'emplacement du cache de fond et fournissent une représentation visuelle de la procédure de retrait.

4x
M2.5×6.5

4x

Figure 9. Retrait de la vis du cache de fond

Figure 10. Levier sur le cache de fond

Figure 11. Levage du cache de fond

i REMARQUE : Pour les ordinateurs livrés avec une vitre sur le cache de fond, NE rayez PAS la vitre avec des outils pointus.

Étapes

1. Retirez les quatre vis (M2.5x6.5) qui fixent le cache de fond à l'assemblage repose-poignets et clavier.
2. Desserrez les quatre vis imperdables qui fixent le cache de fond à l'assemblage de repose-poignets et de clavier.

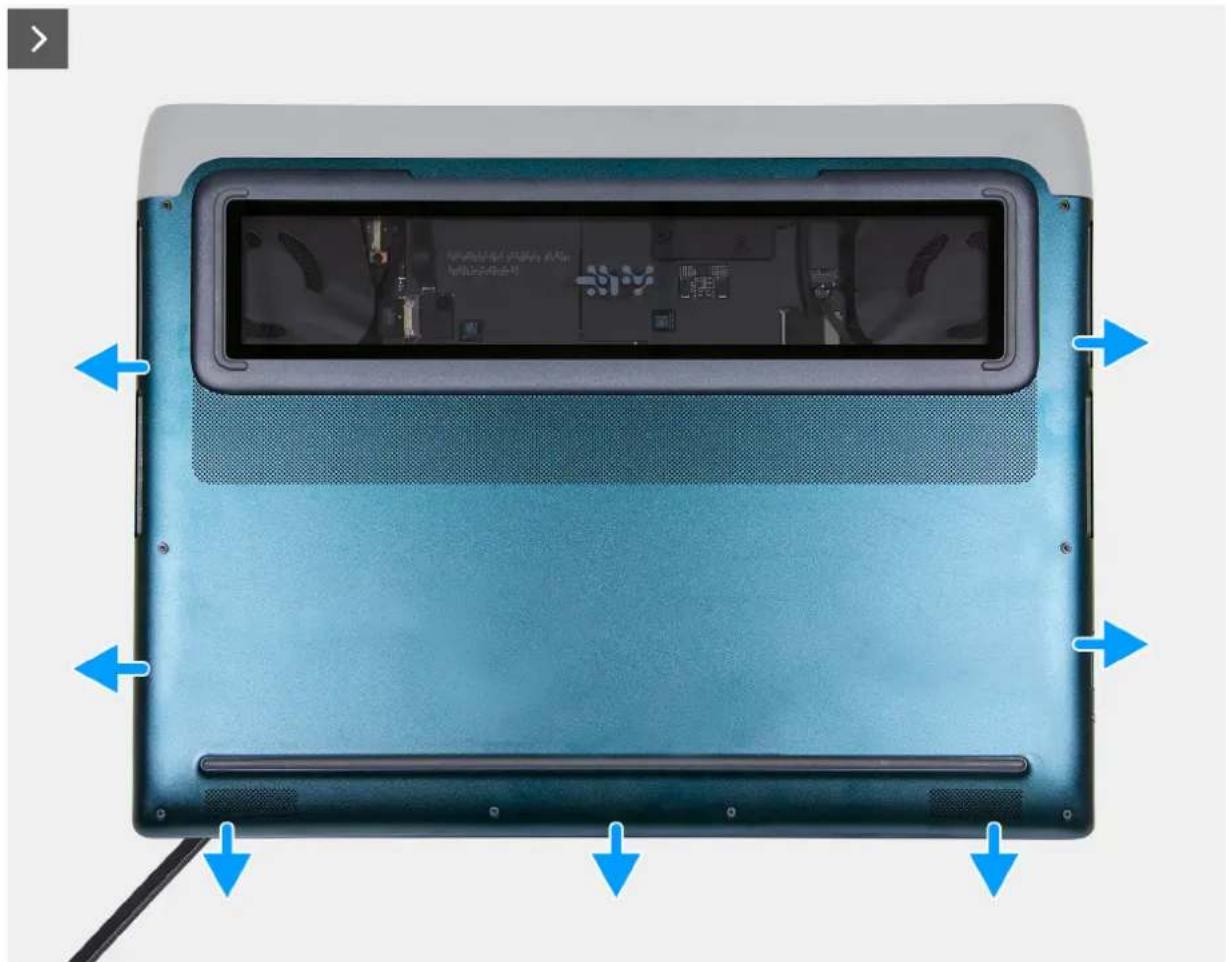

3. À l'aide d'une pointe en plastique, faites levier sur le cache de fond à partir de l'espace créé en desserrant les vis imperdables dans le coin inférieur gauche, puis sur les côtés pour ouvrir le cache de fond.
4. Soulevez le cache de fond en le tenant par la partie inférieure centrale, puis faites glisser le cache de fond pour le retirer de l'assemblage du repose-poignets et du clavier.

i REMARQUE : Assurez-vous que l'ordinateur est en mode maintenance. Si votre ordinateur ne parvient pas à passer en mode maintenance, débranchez le câble de la batterie de la carte système. Pour débrancher le câble de la batterie, suivez les étapes 5 et 6.

1. Débranchez le câble de la batterie de son connecteur (PBATT1) sur la carte système.

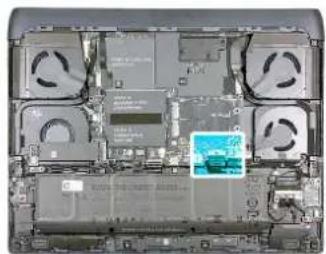

Figure 12. Déconnexion du câble de la batterie

1. Maintenez le bouton d'alimentation enfoncé pendant cinq secondes pour mettre l'ordinateur à la terre et drainer l'électricité résiduelle.

Installation du cache de fond

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement du cache de fond et fournissent une représentation visuelle de la procédure d'installation.

Figure 13. Connexion du câble de la batterie

4x
M2.5×6.5

4x

Figure 14. Faire glisser le cache de fond

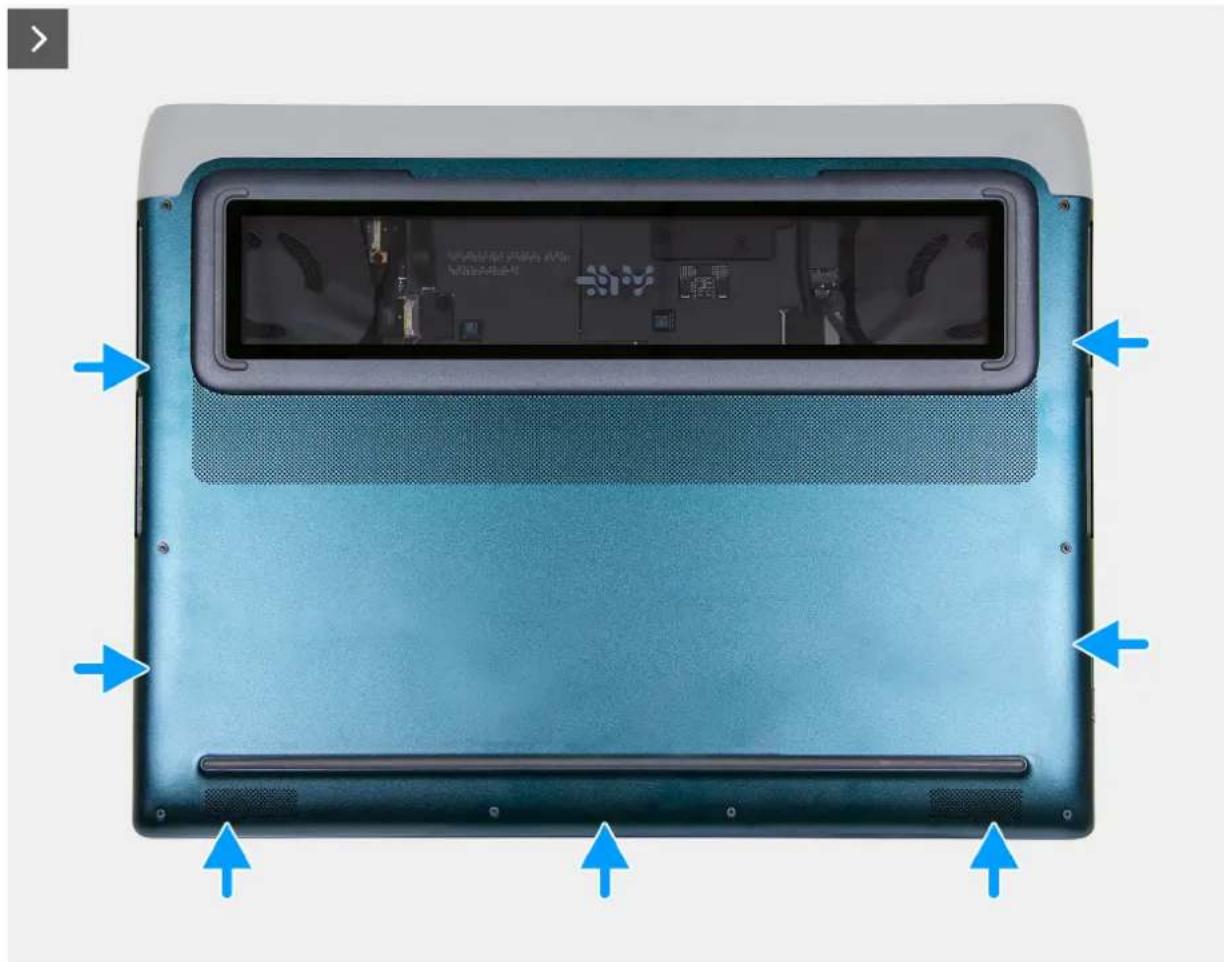

Figure 15. Exercer une pression sur le cache de fond pour qu'il s'enclenche

Figure 16. Remettre en place les vis du cache de fond

i REMARQUE : Pour les ordinateurs livrés avec une vitre sur le cache de fond, NE rayez PAS la vitre avec des outils pointus.

Étapes

1. Branchez le câble de la batterie sur son connecteur (PBATT1) situé sur la carte système.
2. Alignez les trous de vis du cache de fond avec ceux de l'assemblage du repose-poignets et du clavier, puis enclenchez le cache de fond.
3. Serrez les quatre vis imperdables qui fixent le cache de fond à l'assemblage du repose-poignets et du clavier.
4. Remettez en place les quatre vis (M2.5x6.5) qui fixent le cache de fond à l'assemblage repose-poignets et clavier.

Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Batterie

Précautions relatives à la batterie lithium-ion rechargeable

AVERTISSEMENT :

• Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables.
• Déchargez complètement la batterie avant de la retirer. Débranchez l'adaptateur secteur de l'ordinateur et faites fonctionner l'ordinateur uniquement sur batterie : la batterie est complètement déchargée lorsque l'ordinateur ne s'allume plus quand vous appuyez sur le bouton d'alimentation.

• La batterie ne doit pas être écrasée, abîmée, transpercée avec des objets étrangers ou laissée tomber.

• N'exposez pas la batterie à des températures élevées. Ne désassemblez pas les modules de batterie et les cellules.
  • N'appuyez pas sur la batterie.

• Ne pliez pas la batterie.
• N'utilisez pas d'outils, quels qu'ils soient, pour faire levier sur la batterie.
• Pour éviter d'endommager ou de perforer accidentellement la batterie et d'autres composants, assurez-vous qu'aucune vis n'est perdue ou mal placée pendant la maintenance de l'ordinateur.
• Achetez toujours des batteries authentiques sur le site Dell ou auprès de revendeurs ou partenaires Dell agréés.
• Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. Pour obtenir des instructions sur la manipulation et le remplacement des batteries lithium-ion rechargeables gonflées, consultez la section Manipulation des batteries lithium-ion rechargeables gonflées.

Retrait de la batterie

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

PRÉCAUTION : Le retrait de la batterie réinitialise les paramètres de configuration du BIOS par défaut. Avant de retirer la batterie, il est recommandé de noter les paramètres de configuration du BIOS.

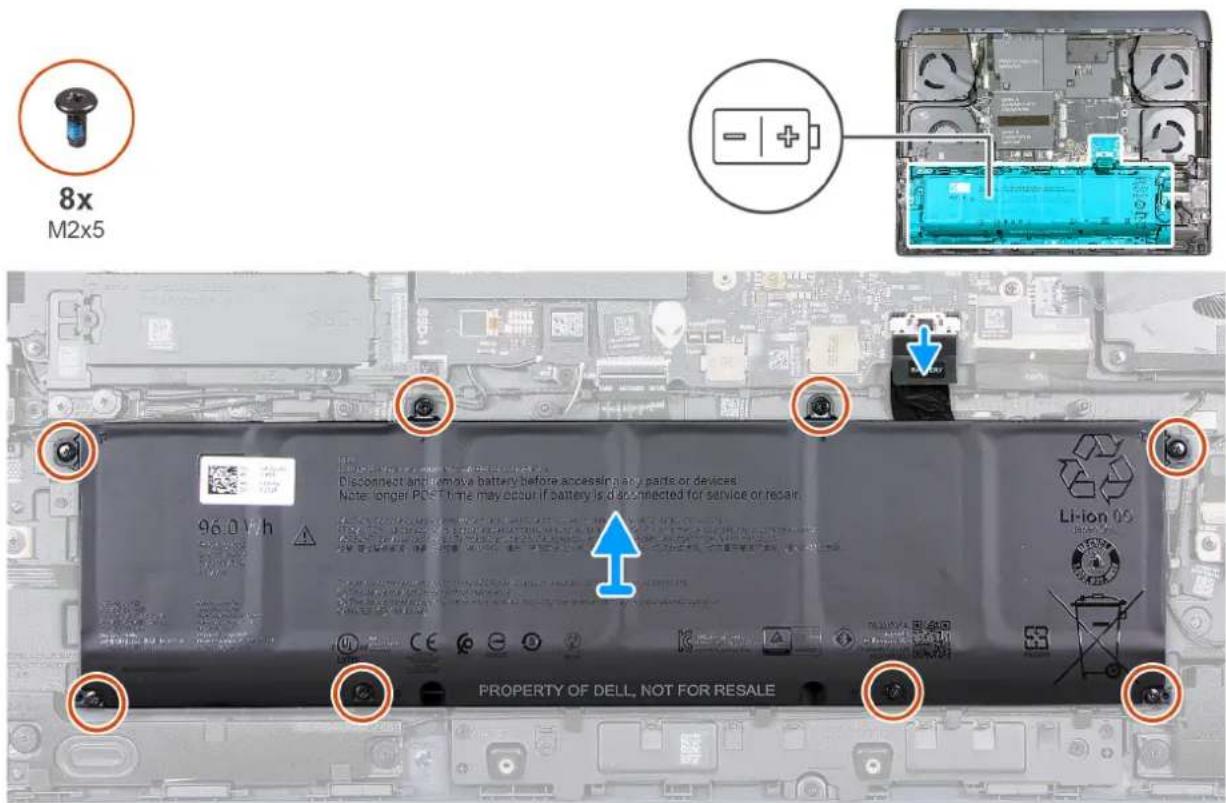

Les images suivantes indiquent l'emplacement de la batterie et fournissent une représentation visuelle de la procédure de retrait.

Figure 17. Retrait de la batterie

Étapes

1. Déconnectez le câble de la batterie de son connecteur (PBATT1) sur la carte système (s'il n'a pas déjà été débranché).
2. Retirez les huit vis (M2x5) qui fixent la batterie à l'assemblage du repose-poignets et du clavier.

44 Retrait et installation de composants remplaçables par le client (CRU)

1. Soulevez la batterie pour le retirer de l'assemblage de repose-poignets.

Installation de la batterie

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la batterie et fournissent une représentation visuelle de la procédure d'installation.

Figure 18. Installation de la batterie

Étapes

1. À l'aide des embouts d'alignement, placez la batterie sur l'assemblage du repose-mains.
2. Alignez les trous de vis de la batterie avec ceux de l'assemblage du repose-poignets et du clavier.
3. Remettez en place les huit vis (M2x5) qui fixent la batterie à l'assemblage du repose-poignets et du clavier.
4. Branchez le câble de la batterie sur son connecteur (PBATT1) situé sur la carte système.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Câble de la batterie

Retrait du câble de la batterie

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.

À propos de cette tâche

△ PRÉCAUTION : Le retrait de la batterie réinitialise les paramètres de configuration du BIOS par défaut. Avant de retirer la batterie, il est recommandé de noter les paramètres de configuration du BIOS.

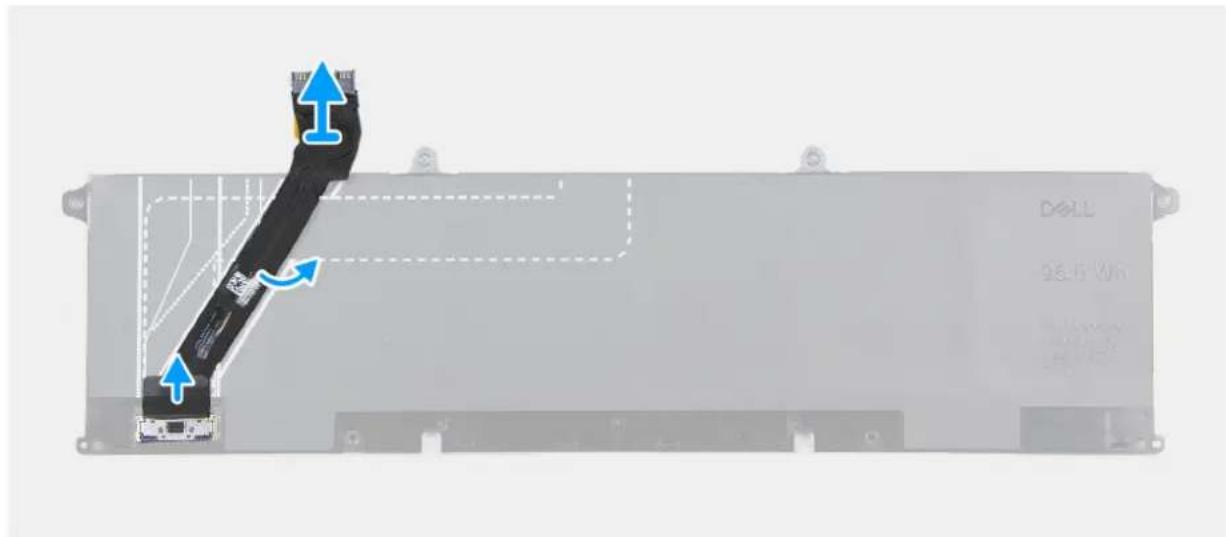

Les images suivantes indiquent l'emplacement du câble de la batterie et fournissent une représentation visuelle de la procédure de retrait.

Figure 19. Retrait du câble de la batterie

Étapes

1. Retournez la batterie, puis déconnectez le câble de la batterie du connecteur situé sur cette dernière.
2. Décollez le câble de la batterie.

Installation du câble de la batterie

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

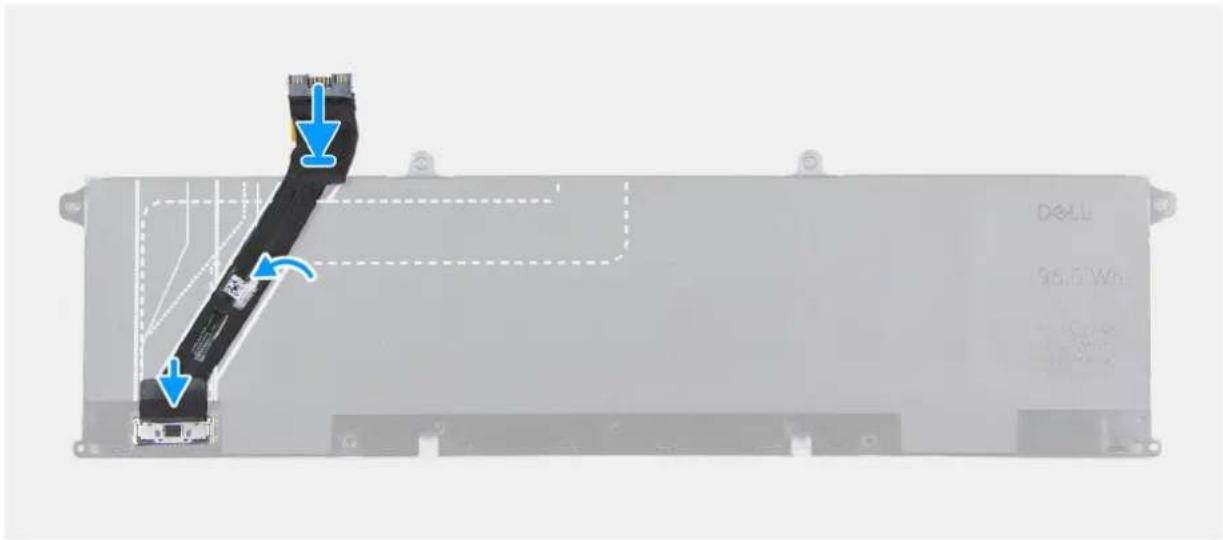

Les images suivantes indiquent l'emplacement du câble de la batterie et illustrent la procédure d'installation.

DELL 96.6 Wh W12024

Figure 20. Installation du câble de la batterie

Étapes

1. Connectez le câble de batterie au connecteur situé sur la batterie.
2. Collez le câble de la batterie sur cette dernière.

Étapes suivantes

1. Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Module de mémoire

Retrait du module de mémoire

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

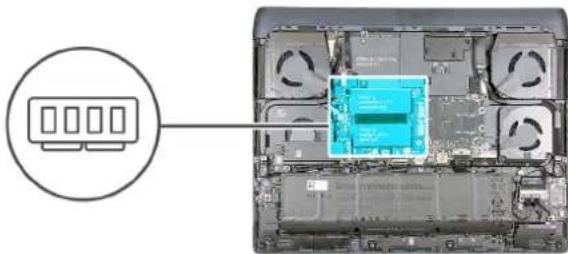

Les images suivantes indiquent l'emplacement du module de mémoire et montrent la procédure de retrait.

Figure 21. Retrait du module de mémoire

Étapes

1. Soulevez le film Mylar du module de mémoire.
2. Du bout des doigts, écartez délicatement les attaches de fixation situées sur l'emplacement du module de mémoire jusqu'à ce que ce dernier s'éjecte.
3. Faites glisser le module de mémoire et retirez-le de son logement sur la carte système.

i REMARQUE : Répétez les étapes 1 et 3 si plusieurs modules de mémoire sont installés sur votre ordinateur.

PRÉCAUTION : Pour éviter d'endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants ou les contacts métalliques du module de mémoire, car les décharges électrostatiques peuvent gravement endommager les composants. Pour en savoir plus sur la protection contre les décharges électrostatiques, reportez-vous à la section Protection contre les décharges électrostatiques.

Installation du module de mémoire

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

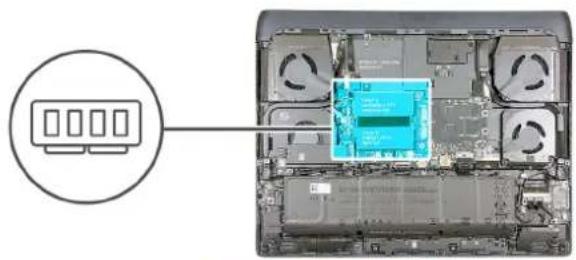

Les images suivantes indiquent l'emplacement du module de mémoire et illustrent la procédure d'installation.

Figure 22. Installation du module de mémoire

Étapes

1. Alignez l'encoche du module de mémoire avec la languette située sur son logement.
2. Insérez fermement le module de mémoire dans son connecteur en l'inclinant, puis appuyez dessus jusqu'à ce qu'il s'encliquette.

i REMARQUE : Si vous n'entendez pas ou ne ressentez pas de déclic, retirez le module mémoire et réinstallez-le.

PRÉCAUTION : Pour éviter d'endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants ou les contacts métalliques du module de mémoire, car les décharges électrostatiques peuvent gravement endommager les composants. Pour en savoir plus sur la protection contre les décharges électrostatiques, reportez-vous à la section Protection contre les décharges électrostatiques.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Disque SSD

Retrait du disque SSD M.2 2230 du logement 1

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

i REMARQUE : La procédure suivante s'applique uniquement aux ordinateurs expédiés avec un disque SSD M.2 2230.

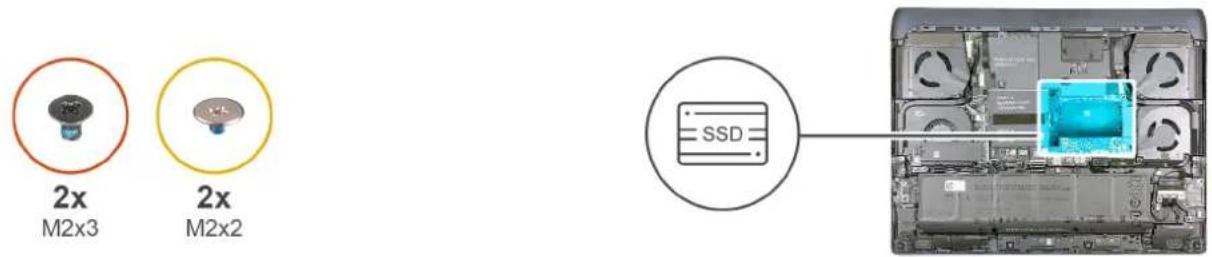

i REMARQUE : Votre ordinateur dispose de trois logements (SSD-1, SSD-2 et SSD-3). La carte M.2 installée dans le logement M.2 dépend de la configuration commandée. Configurations de cartes prises en charge :

• Disque SSD M.2 2230 + support de montage 2230

•Disque SSD M.2 2280

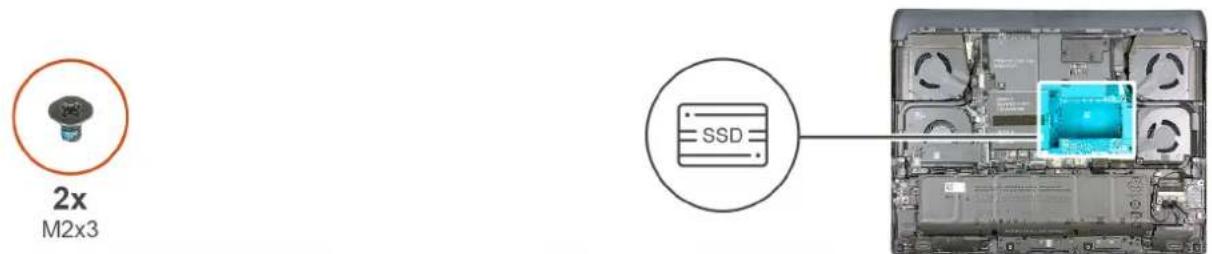

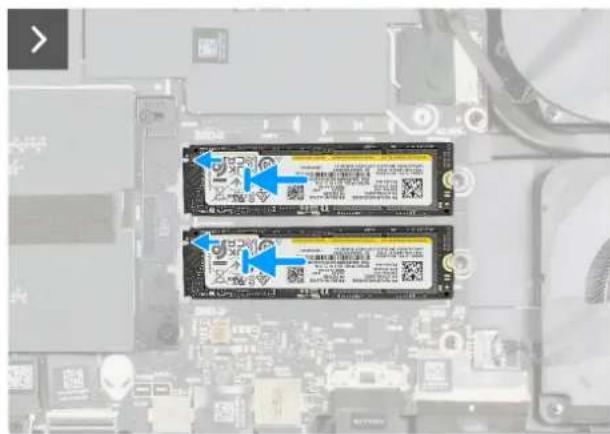

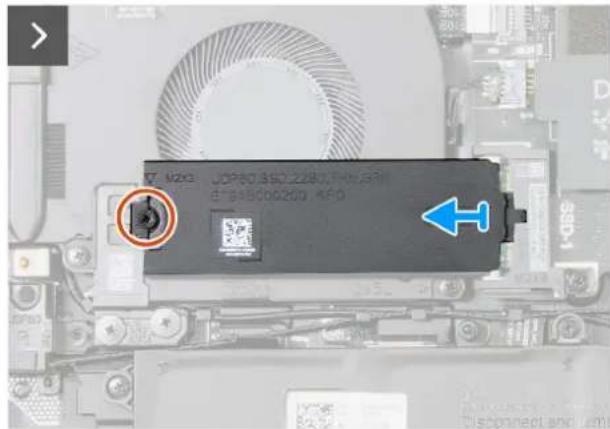

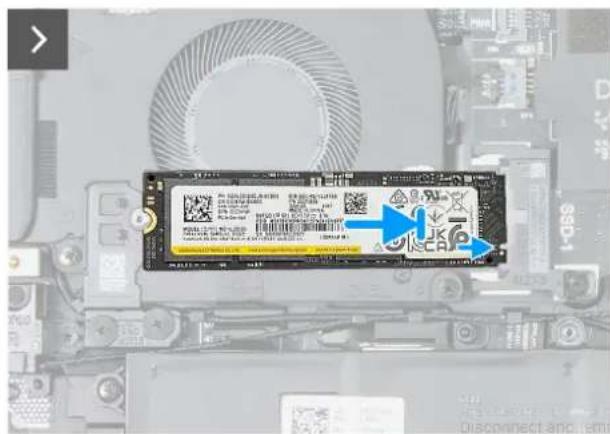

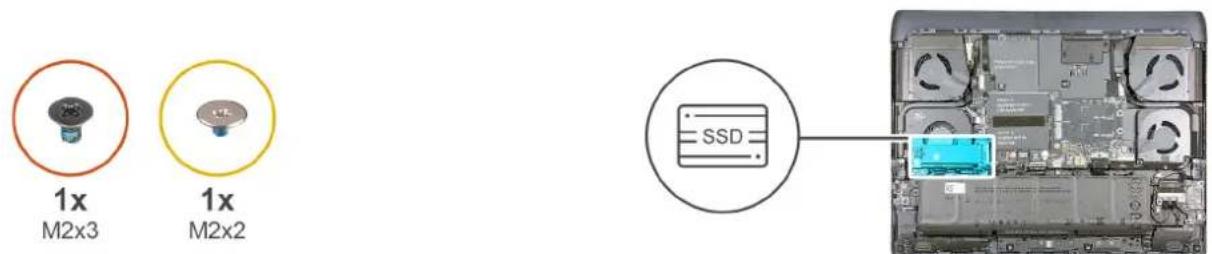

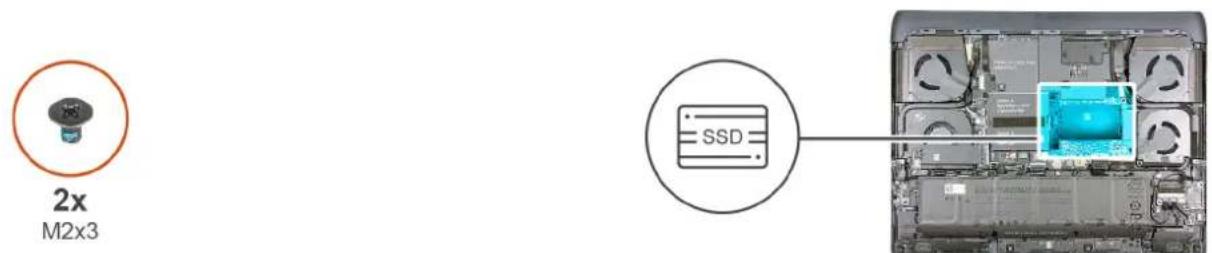

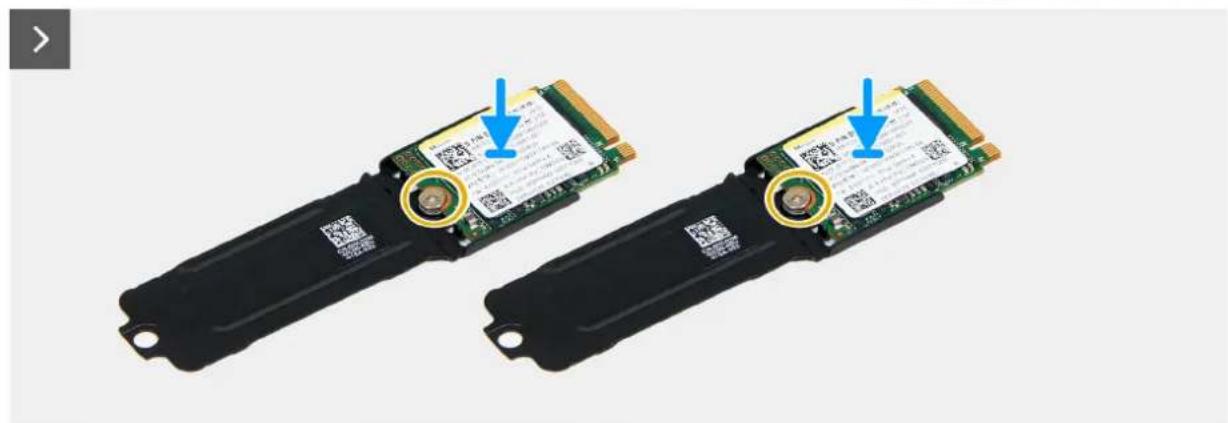

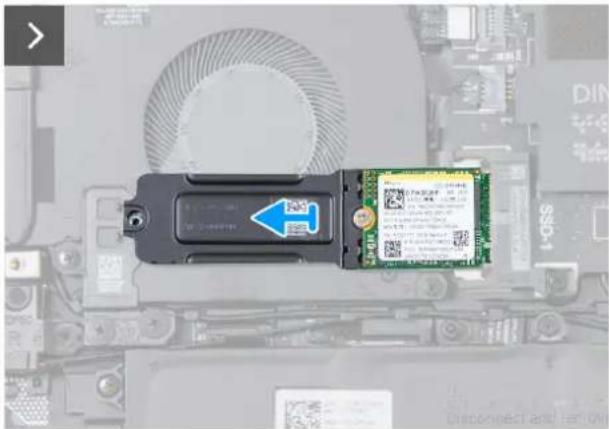

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230 dans le logement SSD-1 et fournissent une représentation visuelle de la procédure de retrait.

1x M2x3 1x M2x2 SSD

N20 UDP80 350 2280.146.59 G1848000200 450

Figure 23. Retrait du disque SSD M.2 2230 du logement 1

Étapes

1. Retirez la vis (M2x3) qui fixe la protection SSD à l'assemblage du repose-poignets et du clavier.
2. Faites glisser la protection thermique du disque SSD pour la retirer du disque SSD.
3. Faites glisser le disque SSD pour le retirer de son logement.
4. Retirez la vis (M2x2) qui fixe le support de montage du disque SSD au disque SSD.
5. Soulevez le disque SSD hors du support de montage du disque SSD.

Installation du disque SSD M.2 2230 dans le logement 1

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

i REMARQUE : La procédure suivante s'applique uniquement aux ordinateurs expédiés avec un disque SSD M.2 2230.
i REMARQUE : Votre ordinateur comporte trois logements de disque SSD (SSD-1, SSD-2 et SSD-3). La carte M.2 installée dans le logement M.2 dépend de la configuration commandée. Configurations de cartes prises en charge : • Disque SSD M.2 2230 + support de montage 2230 •Disque SSD M.2 2280

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230 dans le logement SSD-1 et fournissent une représentation visuelle de la procédure d'installation.

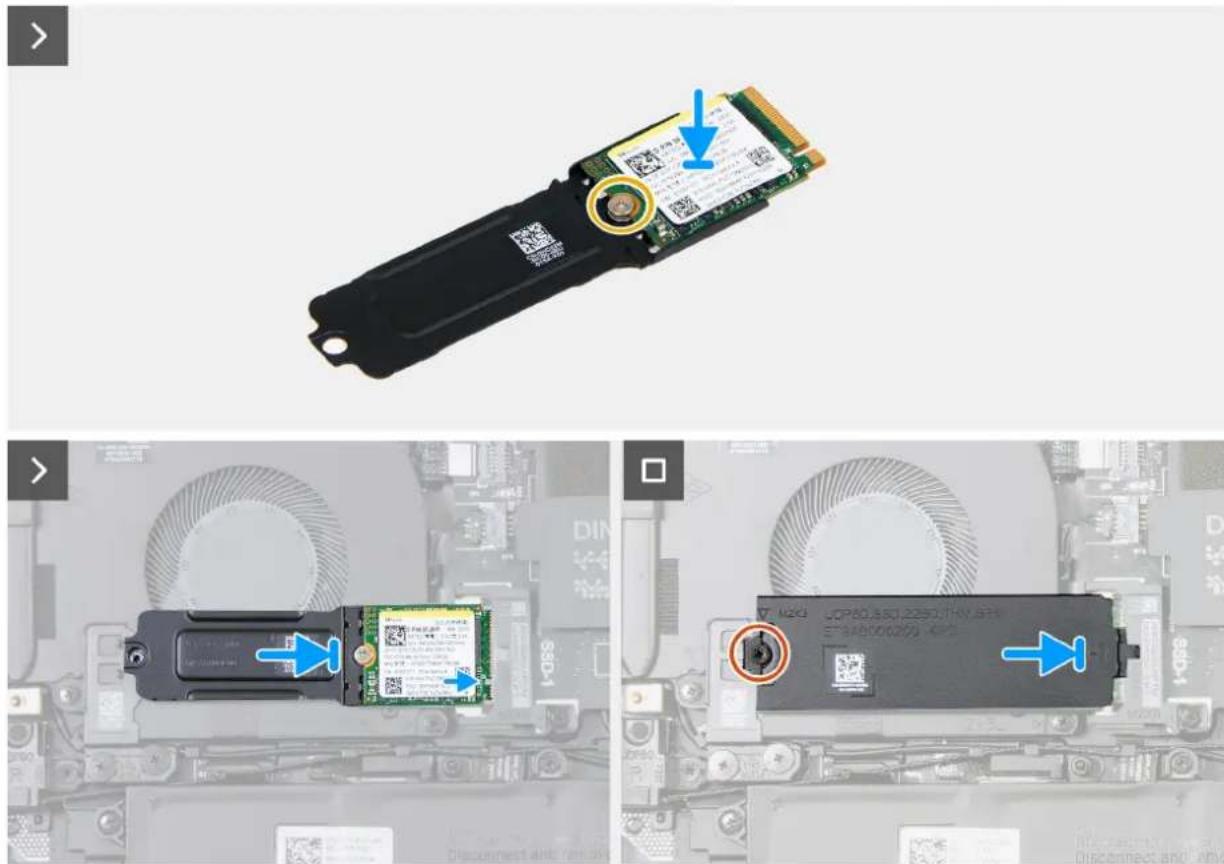

Figure 24. Installation du disque SSD M.2 2230 dans le logement 1

Étapes

1. Alignez le trou de vis sur le support de montage SSD avec celui du disque SSD.

2. Remettez en place la vis (M2x2) qui fixe le support de montage du disque SSD M.2 2230 au disque SSD.

3. Alignez l'encoche du disque SSD avec la languette du logement du disque SSD et faites glisser le disque SSD dans son logement.
4. Faites glisser la protection thermique du disque SSD sur le dessus du logement SSD afin qu'il maintienne le disque SSD en place.
5. Alignez le trou de vis de la protection thermique du disque SSD avec celui du disque SSD et de l'assemblage du repose-poignets et du clavier.
6. Remettez en place la vis (M2x3) qui fixe la protection thermique du disque SSD M.2 2230 au disque SSD et à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez le cache de fond.

2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Retrait du disque SSD M.2 2280 du logement 1

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

2. Retirez le cache de fond.

À propos de cette tâche

i REMARQUE : La procédure suivante s'applique uniquement aux ordinateurs expédiés avec un disque SSD M.2 2280.
i REMARQUE : Votre ordinateur comporte trois logements de disque SSD (SSD-1, SSD-2 et SSD-3). La carte M.2 installée dans le logement M.2 dépend de la configuration commandée. Configurations de cartes prises en charge : • Disque SSD M.2 2230 + support de montage 2230 •Disque SSD M.2 2280

Les images suivantes indiquent l'emplacement du disque SSD M.2 2280 dans le logement SSD-1 et fournissent une représentation visuelle de la procédure de retrait.

1x M2x3 SSD

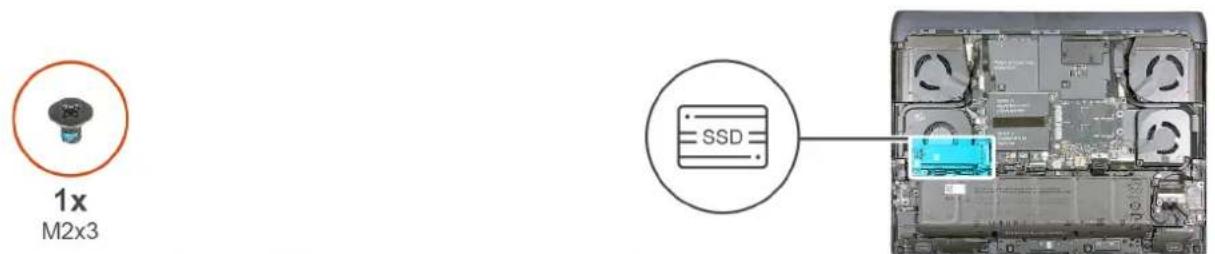

Figure 25. Retrait du disque SSD M.2 2280 du logement 1

Étapes

1. Retirez la vis (M2x3) qui fixe la protection thermique du disque SSD au disque SSD et à l'assemblage du repose-poignets et du clavier.
2. Faites glisser et soulevez la protection thermique du disque SSD pour la retirer.
3. Faites glisser le disque SSD pour le retirer de son logement.

Installation du disque SSD M.2 2280 dans le logement 1

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

i| REMARQUE : La procédure suivante s'applique uniquement aux ordinateurs expédiés avec un disque SSD M.2 2280.
i REMARQUE : Votre ordinateur comporte trois logements de disque SSD (SSD-1, SSD-2 et SSD-3). La carte M.2 installée dans le logement M.2 dépend de la configuration commandée. Configurations de cartes prises en charge :
• Disque SSD M.2 2230 + support de montage 2230
•Disque SSD M.2 2280

Les images suivantes indiquent l'emplacement du disque SSD M.2 2280 dans le logement SSD-1 et fournissent une représentation visuelle de la procédure d'installation.

1x M2x3 SSD

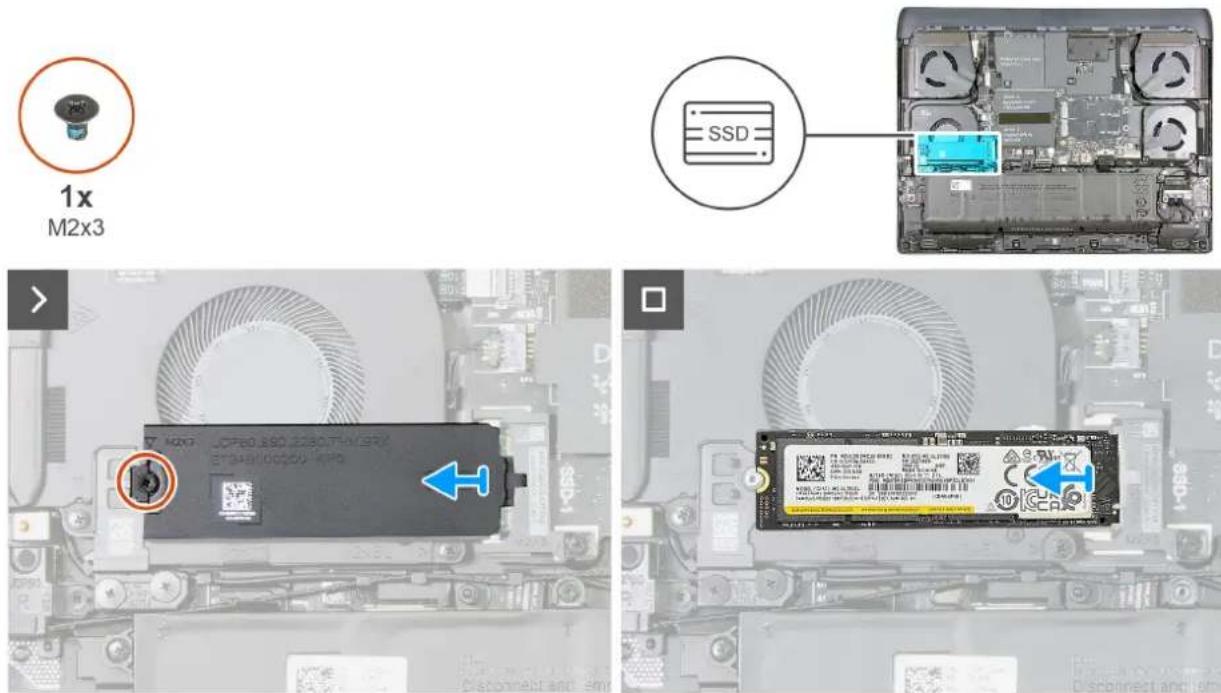

Figure 26. Remise en place du disque SSD M.2 2280 dans le logement 1

Étapes

1. Alignez l'encoche du disque SSD avec la languette située sur le logement de disque SSD.
2. Placez le disque SSD dans le logement SSD de la carte système.
3. Faites glisser la protection thermique du disque SSD dans le logement de disque SSD.
4. Alignez le trou de vis de la protection thermique du disque SSD avec celui du disque SSD et de l'assemblage du repose-poignets et du clavier.
5. Remettez en place la vis (M2x3) qui fixe la protection thermique du disque SSD M.2 2280 au disque SSD et à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Retrait du disque SSD M.2 2230/2280 des logements 2 et 3

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

i REMARQUE : La procédure suivante s'applique uniquement si un disque SSD M.2 2230/2280 est installé dans les logements 2 et 3.
i REMARQUE : Votre ordinateur dispose de trois logements SSD (SSD-1, SSD-2 et SSD-3). La carte M.2 installée dans le logement M.2 dépend de la configuration commandée. Configurations de cartes prises en charge :

• Disque SSD M.2 2230 + support de montage 2230

•Disque SSD M.2 2280

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230/2280 dans les disques SSD-2 et SSD-3 et fournissent une représentation visuelle de la procédure de retrait.

2x M2x3 SSD

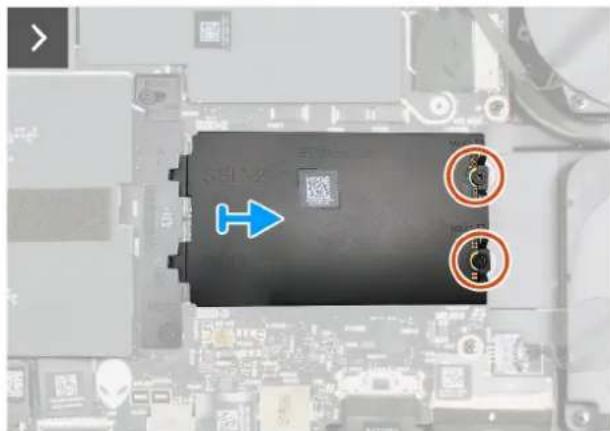

Figure 27. Retrait du disque SSD M.2 2280 dans les logements 2 et 3

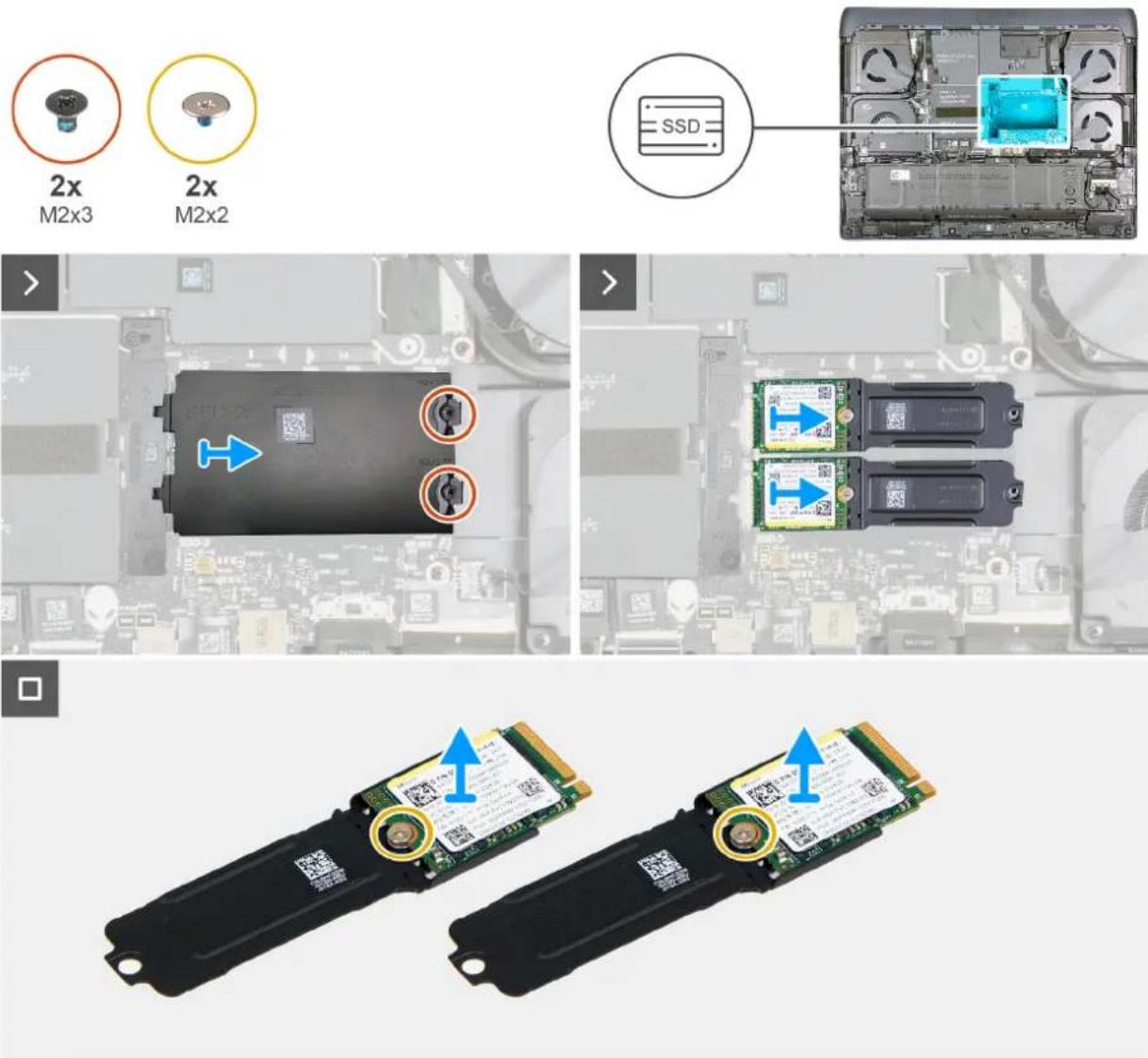

Figure 28. Retrait du disque SSD M.2 2230 dans les logements 2 et 3

i REMARQUE : La procédure de retrait des disques SSD M.2 2230/2280 installés dans les logements 2 et 3 est identique. Suivez la procédure ci-dessous pour retirer les disques SSD M.2 2230/2280 du logement 2 ou 3.

Étapes

1. Retirez les deux vis (M2x3) qui fixent la protection thermique du disque SSD au disque SSD et à l'assemblage du repose-poignets et du clavier.

i REMARQUE : La protection thermique du disque SSD n'est disponible que sur les ordinateurs expédiés avec un disque SSD installé dans les logements 2 et 3.

1. Faites glisser et soulevez la protection thermique du disque SSD pour la retirer du disque SSD.

2. Faites glisser le disque SSD pour le retirer de son logement.

i REMARQUE : Les procédures suivantes s'appliquent uniquement aux ordinateurs équipés de disques SSD M.2 2230 dans les logements 2 et 3.

1. Retirez la vis (M2x2) qui fixe le support de montage du disque SSD au disque SSD.

2. Soulevez le disque SSD hors du support de montage du disque SSD.

Installation du disque SSD M.2 2230/2280 dans les logements 2 et 3

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

i REMARQUE : La procédure suivante s'applique uniquement si vous installez un disque SSD M.2 2230/2280 dans les logements 2 et 3.
i REMARQUE : Pour installer un disque SSD dans les logements 2 et 3, contactez Dell et achetez la protection thermique du disque SSD si elle n'a pas été installée auparavant sur l'ordinateur.
i REMARQUE : Votre ordinateur comporte trois logements de disque SSD (SSD-1, SSD-2 et SSD-3). La carte M.2 installée dans le logement M.2 dépend de la configuration commandée. Configurations de cartes prises en charge :
• Disque SSD M.2 2230 + support de montage 2230
•Disque SSD M.2 2280

Les images suivantes indiquent l'emplacement du disque SSD M.2 2230/2280 dans les disques SSD-2 et SSD-3 et fournissent une représentation visuelle de la procédure d'installation.

2x M2x3 SSD

Figure 29. Installation du disque SSD M.2 2280 dans le logement 2 et le logement 3

2x M2x3 2x M2x2 SSD

Figure 30. Installation du disque SSD M.2 2230 dans le logement 2 et le logement 3

i REMARQUE : La procédure d'installation des disques SSD M.2 2230/2280 installés dans les logements 2 et 3 est identique. Suivez la procédure ci-dessous pour installer les disques SSD M.2 2230/2280 dans les logements 2 ou 3.

Étapes

1. Alignez le trou de vis sur le support de montage SSD avec celui du disque SSD.

i REMARQUE : Les étapes 1 et 2 s'appliquent uniquement si vous installez un disque SSD 2230 dans les logements 1 et 2.

1. Remettez en place la vis (M2x2) qui fixe le support de montage du disque SSD M.2 2230 au disque SSD.
2. Alignez l'encoche du disque SSD avec la languette située sur le logement de disque SSD.
3. Placez le disque SSD dans le logement SSD de la carte système.
4. Faites glisser la protection thermique du disque SSD dans le logement de disque SSD.
5. Alignez le trou de vis de la protection thermique du disque SSD avec celui du disque SSD et de l'assemblage du repose-poignets et du clavier.
6. Remettez en place les deux vis (M2x3) qui fixent la protection thermique du disque SSD M.2 2280 au disque SSD et à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Cache d'E/S arrière

Retrait du cache d'E/S arrière

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

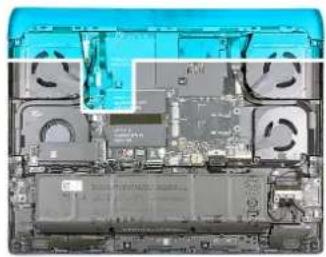

Les images suivantes indiquent l'emplacement du cache d'E/S arrière et fournissent une représentation visuelle de la procédure de retrait.

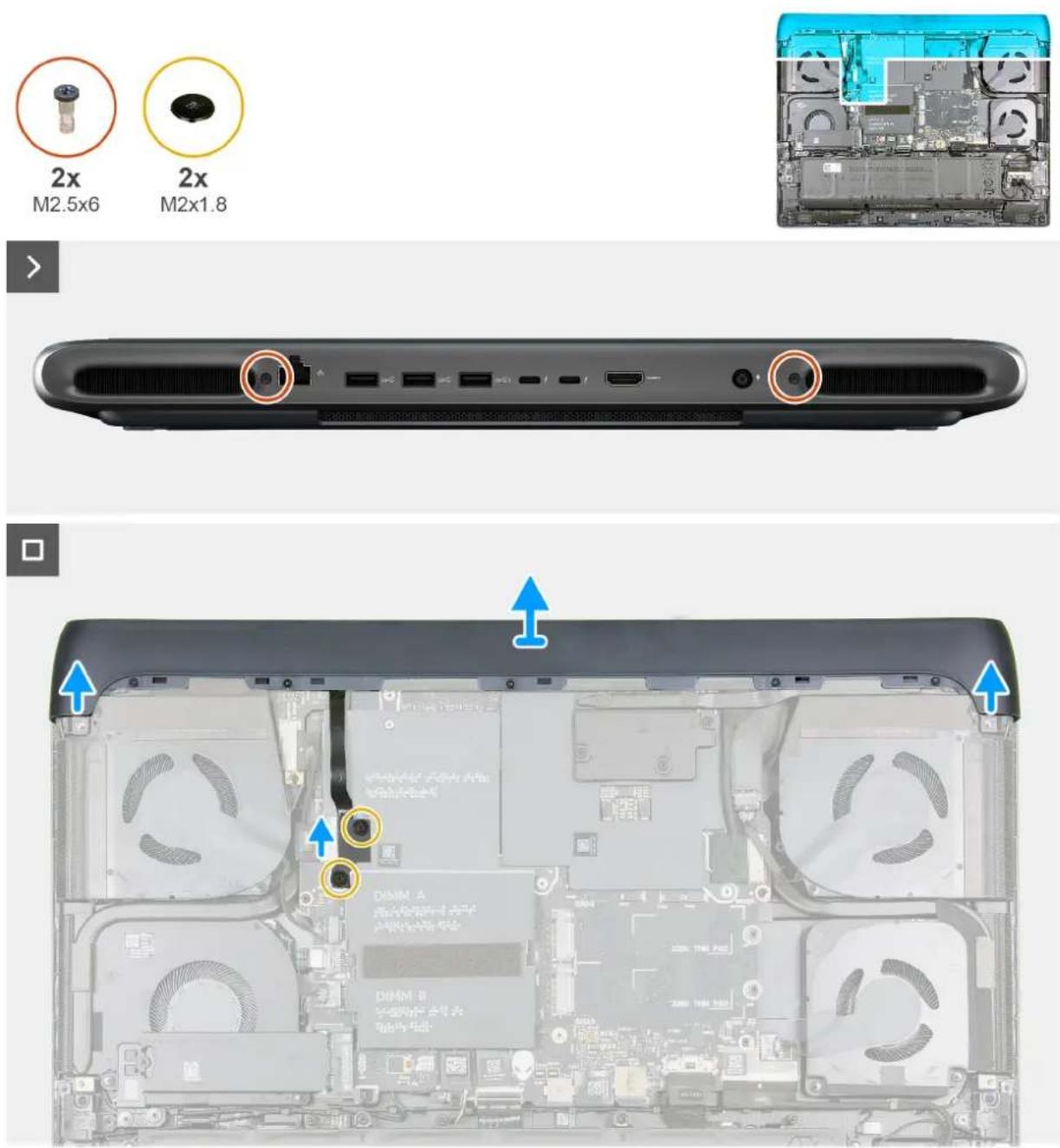

Figure 31. Retrait du cache d'E/S arrière

Étapes

1. Retirez les deux vis (M2,5x6) qui fixent le cache d'E/S arrière à l'assemblage du repose-poignets et du clavier.
2. Retirez les deux vis (M2x1,8) qui fixent le câble d'éclairage Tron à la carte système.

PRECAUTION : Ne tirez pas sur les coudes du câble d'éclairage Tron et vérifiez s'ils ne sont pas endommagés lors du retrait et de l'installation du cache d'E/S arrière.

REMARQUE : Ne retirez pas les petites vis Torx qui fixent le capot d'E/S arrière au cadre.

1. Déconnectez le câble d'éclairage Tron du connecteur (JPTRON5) situé sur la carte système.

i REMARQUE : Pour éviter d'endommager l'ordinateur, assurez-vous que le câble d'éclairage Tron est déconnecté de la carte système avant de retirer le cache d'E/S arrière. Pour consulter l'emplacement du câble d'éclairage Tron, reportez-vous aux composants de la carte système dans la section Retrait de la carte système.

1. Saisissez fermement des deux mains les côtés de l'ordinateur et poussez-les vers l'extérieur pour retirer le cache d'E/S arrière de l'assemblage du repose-poignets et du clavier.

Installation du cache d'E/S arrière

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement du cache d'E/S arrière et fournissent une représentation visuelle de la procédure d'installation.

2x
M2.5×6

2x
M2x1.8

Figure 32. Installation du cache d'E/S arrière

i REMARQUE : Pour éviter d'endommager l'ordinateur, assurez-vous que le câble l'éclairage Tron n'est pas coincé lorsque vous faites glisser le cache d'E/S arrière dans l'assemblage du repose-poignets et du clavier.

Étapes

1. Faites glisser le cache d'E/S arrière dans le bon sens dans l'assemblage du repose-poignets et du clavier, puis enclenchez-le.
2. Branchez le câble d'éclairage Tron au connecteur (JPTRON5) situé sur la carte système.
3. Remettez en place les deux vis (M2x1,8) qui fixent le câble d'éclairage Tron à la carte système.

PRÉCAUTION : Ne tirez pas sur les coudes du câble d'éclairage Tron et vérifiez s'ils ne sont pas endommagés lors du retrait et de l'installation du cache d'E/S arrière.

1. Remettez en place les deux vis (M2,5x6) qui fixent le cache d'E/S arrière à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU)

Les composants remplaçables dans ce chapitre sont des unités remplaçables sur site (FRU).

△ PRÉCAUTION : Les informations contenues dans cette section sont destinées exclusivement aux techniciens de maintenance agréés.
PRÉCAUTION : Pour éviter d'endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé.
PRÉCAUTION : Dell Technologies recommande que ces procédures soient effectuées par des techniciens formés en réparation.
PRÉCAUTION : Votre garantie ne couvre pas les dommages susceptibles de se produire lors de réparations de composants FRU qui ne sont pas autorisées par Dell Technologies.
i REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.

Carte d'E/S

i| REMARQUE : La carte d'E/S se compose des connecteurs de carte SD, audio et haut-parleur.

Retrait de la carte d'E/S

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

À propos de cette tâche

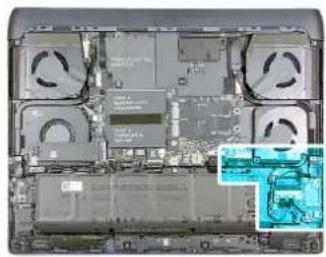

Les images suivantes indiquent l'emplacement de la carte d'E/S et fournissent une représentation visuelle de la procédure de retrait.

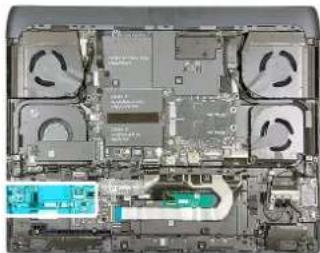

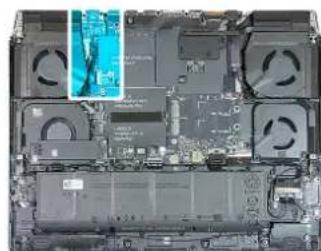

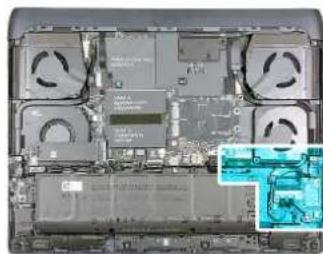

Figure 33. Retrait de la carte d'E/S

Étapes

1. Décollez le ruban adhésif qui fixe le câble d'E/S au connecteur situé sur la carte système.
2. Ouvrez le loquet et déconnectez le câble d'E/S du connecteur de carte d'E/S (JIO1) situé sur la carte système.
3. Débranchez les câbles du haut-parleur d'aigus et du haut-parleur de basses des connecteurs du haut-parleur d'aigus (JSPK2) et du haut-parleur de basses (JSPK1) sur la carte d'E/S.
4. Retirez les trois vis (M2x5) qui fixent la carte d'E/S à l'assemblage du repose-poignets et du clavier.
5. Retirez la carte d'E/S, ainsi que son câble, de l'assemblage du repose-poignets et du clavier.
6. Décollez le ruban adhésif qui fixe le câble d'E/S au connecteur situé sur la carte d'E/S.
7. Ouvrez le loquet et déconnectez le câble d'E/S du connecteur (IO) situé sur la carte d'E/S.

Installation de la carte d'E/S

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte d'E/S et fournissent une représentation visuelle de la procédure d'installation.

Figure 34. Installation de la carte d'E/S

Étapes

1. Connectez le câble d'E/S au connecteur (E/S) situé sur la carte E/S, puis fermez le loquet pour fixer le câble.
2. Collez le ruban adhésif qui fixe le câble d'E/S au connecteur situé sur la carte d'E/S.
3. Alignez le trou de vis de la carte d'E/S avec celui de l'assemblage du repose-poignets et du clavier.
4. Remettez en place les trois vis (M2x5) qui fixent la carte d'E/S à l'assemblage de repose-poignets et de clavier.
5. Branchez les câbles du haut-parleur d'aigus et du haut-parleur de basses aux connecteurs du haut-parleur d'aigus (JSPK2) et du haut-parleur de basses (JSPK1) sur la carte d'E/S.
6. Branchez le câble d'E/S au connecteur (JIO1) situé sur la carte système, puis fermez le loquet pour fixer le câble.
7. Collez le ruban adhésif qui fixe le câble d'E/S au connecteur situé sur la carte système.

Étapes suivantes

1. Installez le cache de fond.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Assemblage des haut-parleurs

Retrait de l'assemblage des haut-parleurs

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.

À propos de cette tâche

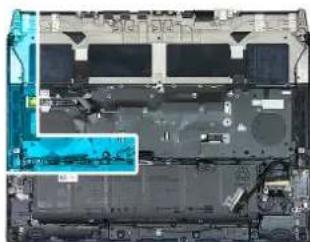

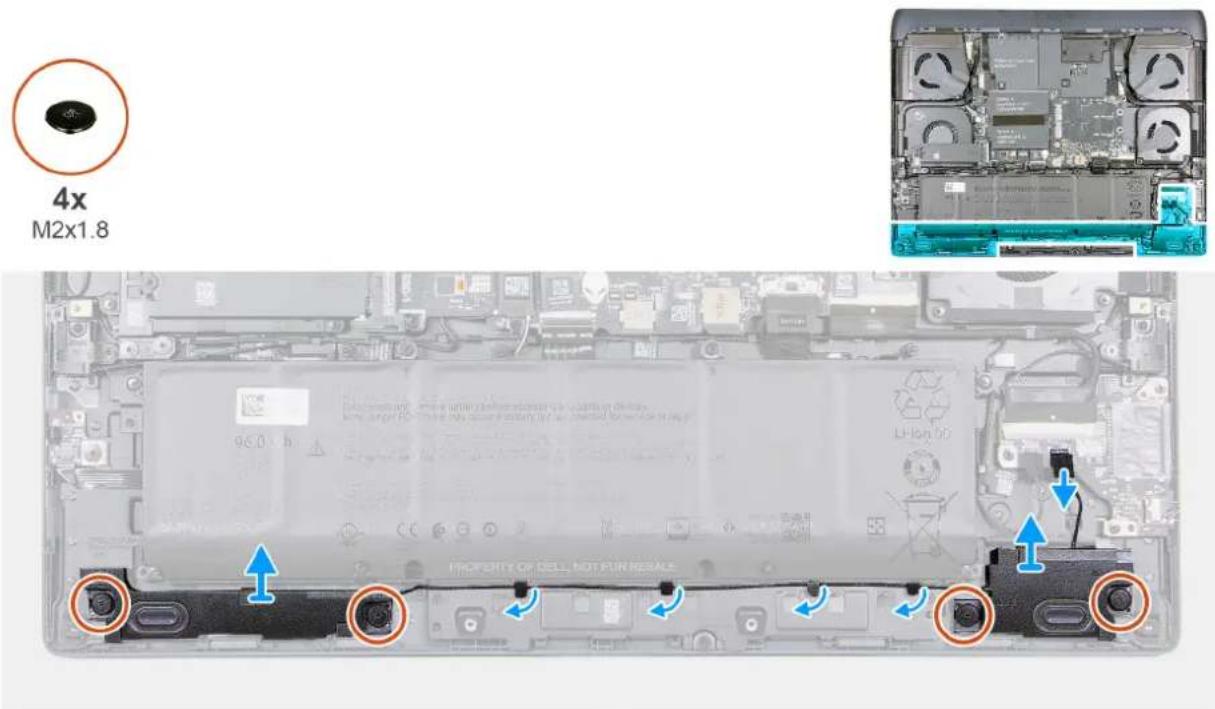

Les images suivantes indiquent l'emplacement de l'assemblage des haut-parleurs et fournissent une représentation visuelle de la procédure de retrait.

4x M2x1.8 96.0 inch PROPERTY OF DELL NOT FOR RESALE

Figure 35. Retrait des haut-parleurs de basses

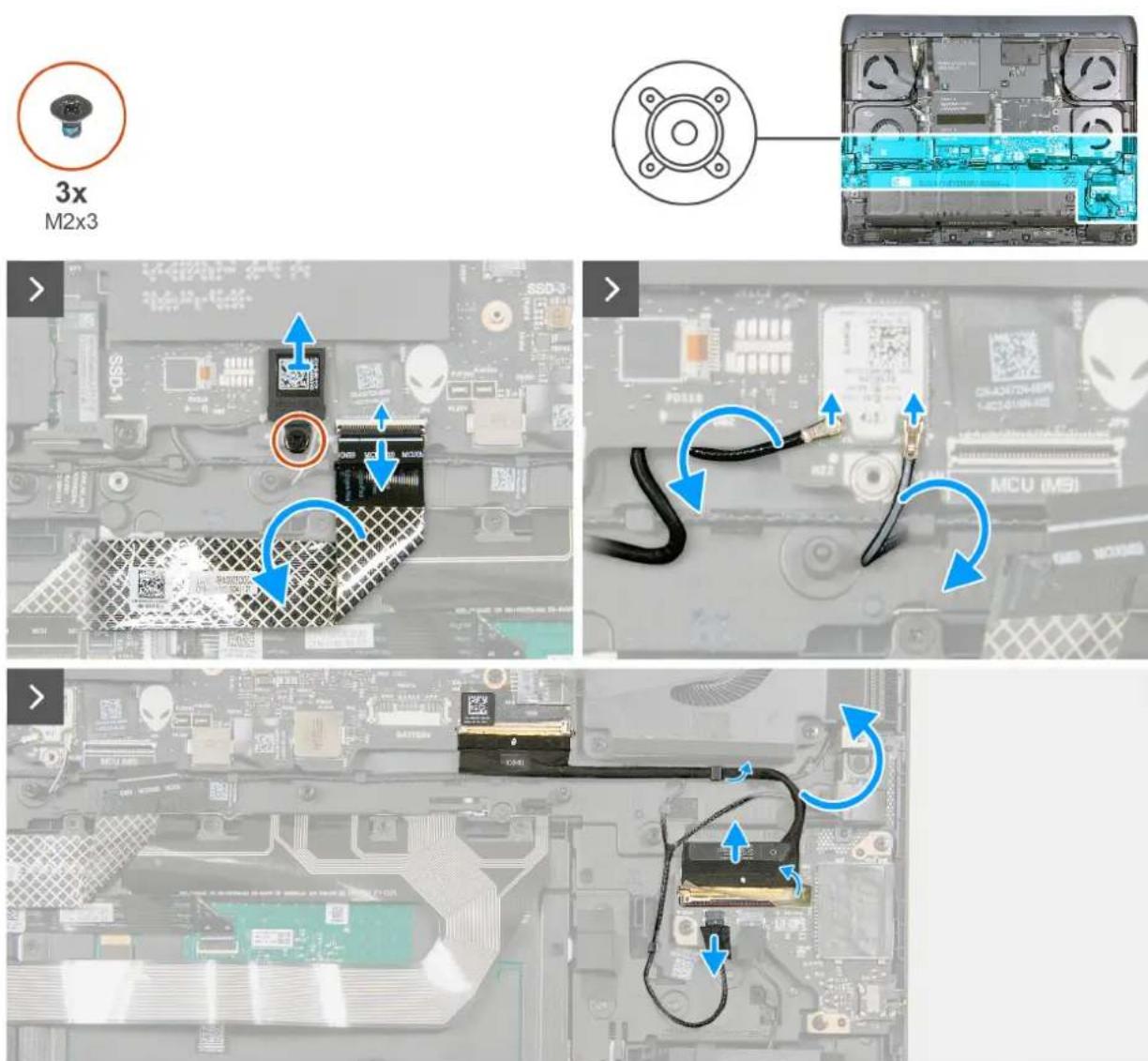

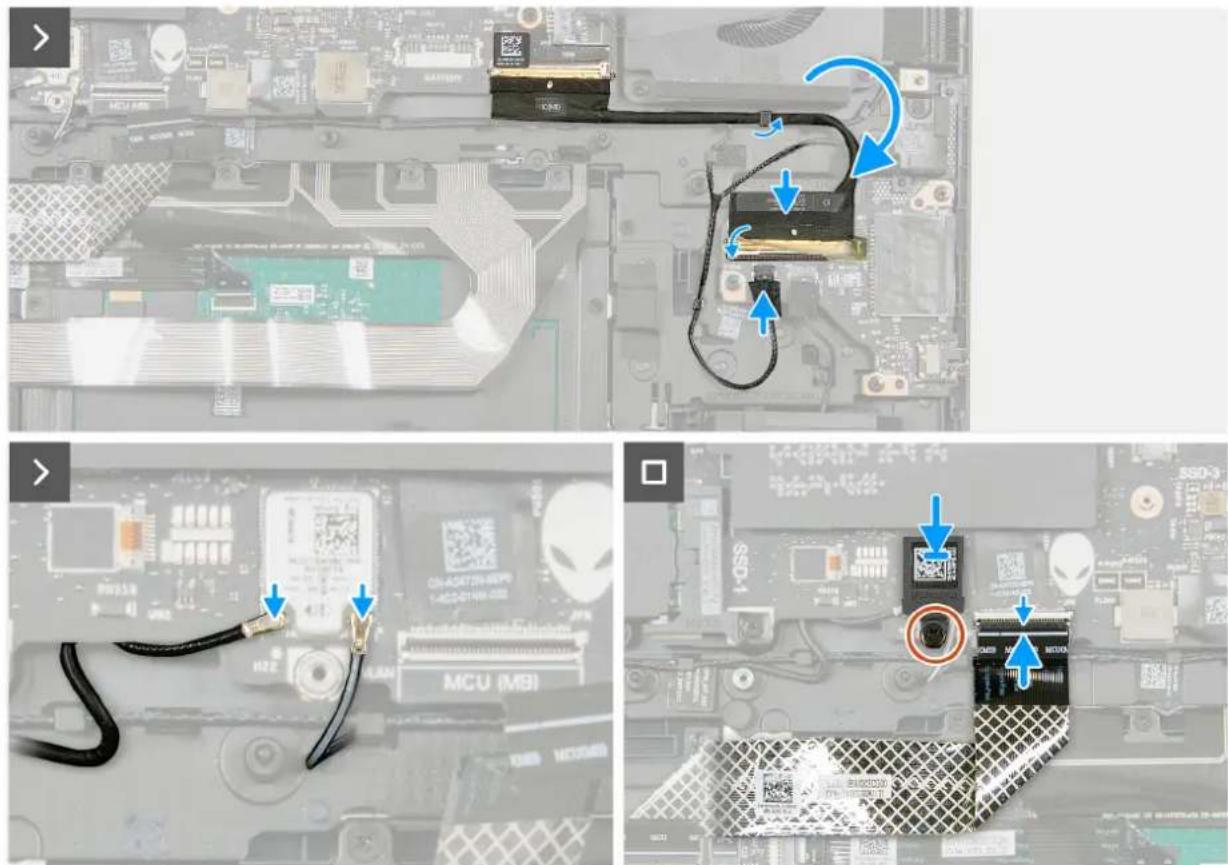

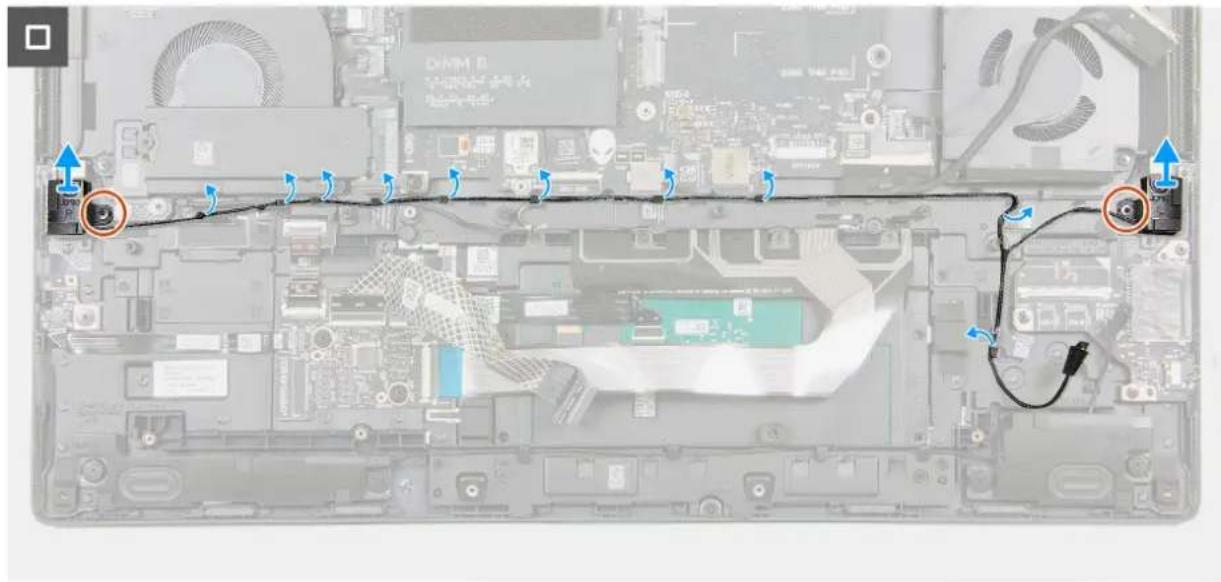

Figure 36. Retrait des haut-parleurs d'aigus

Figure 37. Retrait des haut-parleurs d'aigus

Étapes

1. Débranchez le câble de haut-parleur de basses du connecteur (JSPK1) situé sur la carte d'E/S.
2. Retirez les quatre vis (M2x1,8) qui fixent les haut-parleurs de basses à l'assemblage du repose-poignets et du clavier.
3. Retirez les câbles du haut-parleur de basses des guides d'acheminement situés sur l'assemblage repose-poignets et clavier.
4. Soulevez les haut-parleurs de basses, ainsi que leurs câbles, pour les retirer de l'assemblage du repose-poignets et du clavier.
5. Ouvrez le loquet et déconnectez le câble de la carte contrôleur du clavier (JPK MCU (MB)) du connecteur situé sur la carte système.
6. Pliez le câble de la carte contrôleur du clavier.
7. Retirez la vis (M2x3) du support d'antenne WLAN qui fixe les câbles d'antenne à la carte sans fil, puis soulevez le support d'antenne WLAN pour le retirer des câbles d'antenne.
8. Débranchez les câbles d'antenne de la carte sans fil et déplacez-les de côté pour retirer les câbles du haut-parleur d'aigus.
9. Décollez le ruban adhésif qui fixe le câble d'E/S au connecteur situé sur la carte d'E/S.
10. Ouvrez le loquet et débranchez le câble de la carte d'E/S du connecteur de la carte d'E/S, puis retirez-le du guide d'acheminement de l'ensemble repose-poignets et clavier.
11. Débranchez le câble de haut-parleur d'aigus du connecteur (JSPK2) situé sur la carte d'E/S.
12. Retirez les deux vis (M2x3) qui fixent les haut-parleurs d'aigus à l'assemblage du repose-poignets et du clavier.
13. Retirez le câble du haut-parleur d'aigus des guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.
14. Soulevez les haut-parleurs d'aigus gauche et droit ainsi que leur câble et retirez-les de l'assemblage du repose-poignets et du clavier.

Installation de l'assemblage des haut-parleurs

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

propos de cette tâche

Les images suivantes indiquent l'emplacement de l'assemblage des haut-parleurs et fournissent une représentation visuelle de la procédure d'installation.

3x M2x3

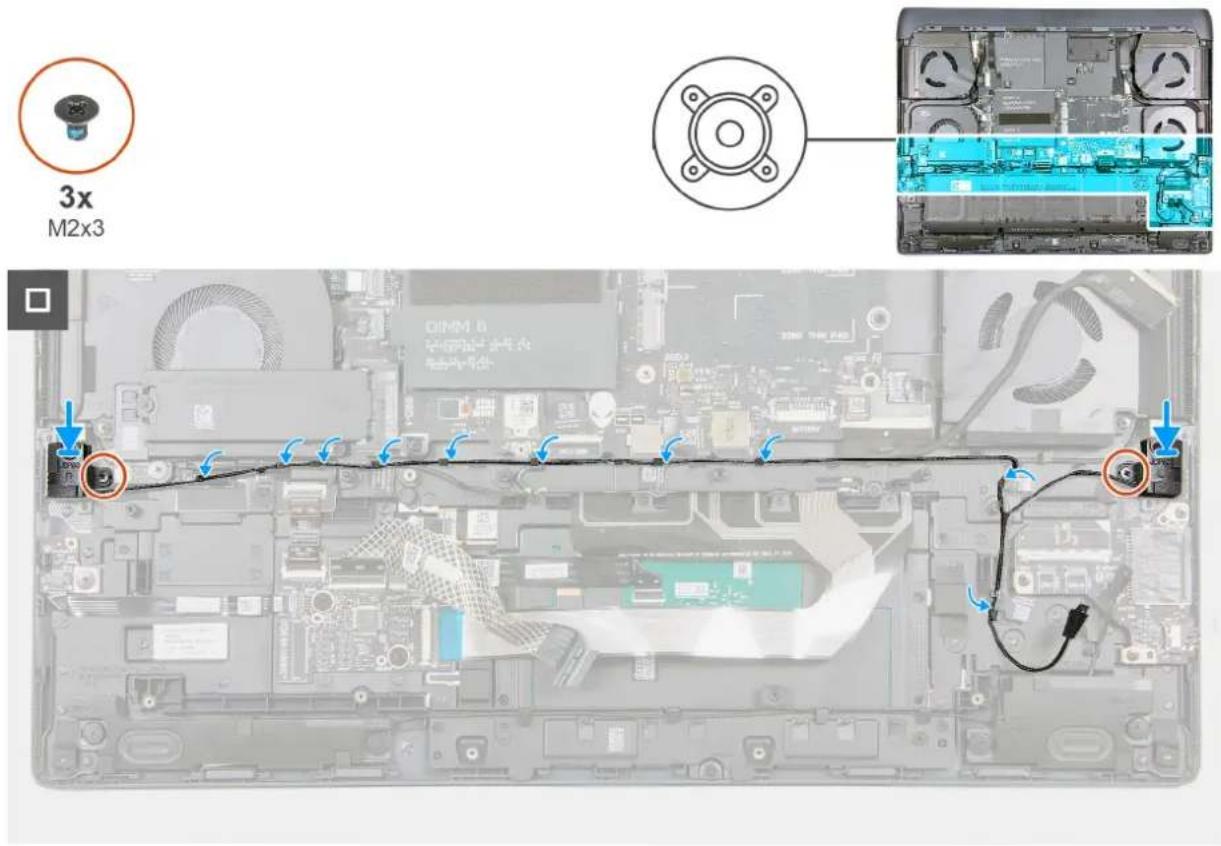

Figure 38. Installation des haut-parleurs d'aigus

Figure 39. Installation des haut-parleurs d'aigus

4x M2x1.8 PROPERTY OF DELIN NOT FOR RESALE

Figure 40. Installation des haut-parleurs de basses

Étapes

1. À l'aide des embouts d'alignement, placez les haut-parleurs d'aigus gauche et droit dans leurs logements sur l'assemblage du repose-poignets et du clavier.
2. Acheminez le câble du haut-parleur d'aigus dans les guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.
3. Remettez en place les deux vis (M2x3) qui fixent les haut-parleurs d'aigus à l'assemblage du repose-poignets et du clavier.
4. Connectez le câble du haut-parleur d'aigus au connecteur (JSPK2) sur la carte d'E/S.
5. Connectez le câble de la carte d'E/S au connecteur situé sur la carte d'E/S. Fermez le loquet pour fixer le câble et faites-le passer par le guide d'acheminement situé sur l'assemblage du repose-poignets et du clavier.
6. Collez le ruban adhésif qui fixe le câble d'E/S au connecteur situé sur la carte d'E/S.
7. Connectez les câbles des antennes à la carte sans fil.
8. Alignez et placez le support d'antenne WLAN, puis remettez en place la vis (M2x3) qui fixe les câbles d'antenne à la carte sans fil.
9. Pliez le câble de la carte contrôleur du clavier.
10. Connectez le câble de la carte contrôleur du clavier au connecteur (JPK MCU (MB)) sur la carte système, puis fermez le loquet pour fixer le câble.
11. À l'aide des embouts d'alignement, placez les haut-parleurs de basses dans les logements situés sur l'assemblage du repose-poignets et du clavier.
12. Acheminez le câble du haut-parleur de basses dans les guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.
13. Remettez en place les quatre vis (M2x1.8) qui fixent les haut-parleurs de basses à l'assemblage du repose-poignets et du clavier.
14. Connectez le câble du haut-parleur de basses au connecteur (JSPK1) sur la carte d'E/S.

Étapes suivantes

1. Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Assemblage du pavé tactile

Retrait de l'assemblage du pavé tactile

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'assemblage du pavé tactile et fournissent une représentation visuelle de la procédure de retrait.

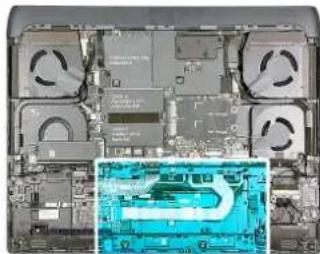

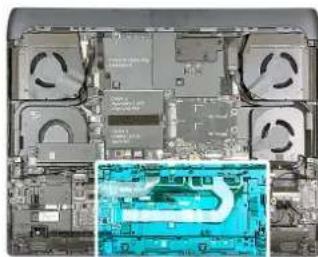

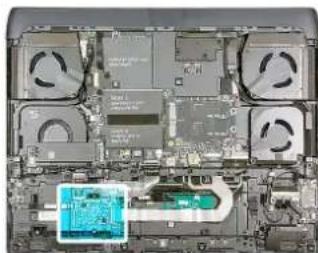

Figure 41. Retrait de l'assemblage du pavé tactile

Étapes

1. Retirez le câble de haut-parleur de basses des guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.
2. Ouvrez le loquet et déconnectez le câble de la carte contrôleur du clavier du connecteur (MCU MB JPK) situé sur la carte système.
3. Image : pliage du câble de la carte contrôleur du clavier.
4. Ouvrez le loquet et déconnectez le câble d'éclairage du pavé tactile du connecteur (JTPLED) de sur la carte contrôleur du clavier.

REMARQUE : Votre ordinateur peut être équipé d'un câble d'éclairage du pavé tactile en fonction de la configuration que vous avez commandée.

1. Ouvrez le loquet et déconnectez le câble du pavé tactile du connecteur (JTP15) de sur la carte contrôleur du clavier.
2. Ouvrez le loquet et débranchez le câble du clavier du connecteur (JKB1) de sur la carte contrôleur du clavier.
3. Retirez les deux vis (M2x3) qui fixent le support du pavé tactile à l'assemblage du repose-poignets et du clavier.
4. Retirez les neuf vis (M2x3) qui fixent le pavé tactile à l'assemblage du repose-poignets et du clavier.
5. Faites glisser et soulevez le pavé tactile, ainsi que son câble en l'inclinant, pour le retirer de l'assemblage du repose-poignets et du clavier.

Installation de l'assemblage du pavé tactile

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'assemblage du pavé tactile et fournissent une représentation visuelle de la procédure d'installation.

11x
M2×3

Figure 42. Installation de l'assemblage du pavé tactile

Étapes

1. Alignez et placez le pavé tactile dans le logement situé sur l'assemblage du repose-poignets et du clavier.

REMARQUE : Retournez l'ordinateur et ouvrez l'écran. Assurez-vous que le pavé tactile est aligné uniformément sur les

1. Remettez en place les neuf vis (M2x3) qui fixent le pavé tactile à l'assemblage du repose-poignets et du clavier.
2. Remettez en place les deux vis (M2x3) qui fixent le support du pavé tactile à l'assemblage du repose-poignets et du clavier.
3. Faites glisser le câble du clavier dans son connecteur (JKB1) situé sur la carte contrôleur du clavier, puis fermez le loquet pour fixer le câble.
4. Faites glisser le câble du clavier dans le connecteur (JTP15) situé sur la carte contrôleur du clavier, puis fermez le loquet pour fixer le câble.
5. Faites glisser le câble d'éclairage du pavé tactile dans son connecteur (JTPLED) situé sur la carte contrôleur du clavier, puis fermez le loquet pour fixer le câble.

REMARQUE : Votre ordinateur peut être équipé d'un câble d'éclairage du pavé tactile en fonction de la configuration que vous avez commandée.

1. Dépliez le câble de la carte contrôleur du clavier.
2. Faites glisser le câble de la carte contrôleur du clavier au connecteur (MCU MB JPK) sur la carte système, puis fermez le loquet pour fixer le câble.
3. Acheminez le câble du haut-parleur de basses dans les guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Carte contrôleur du clavier

Retrait de la carte contrôleur du clavier

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.

propos de cette tâche

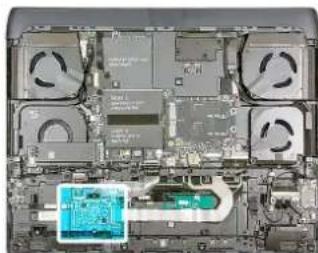

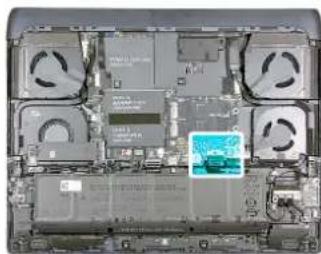

Les images suivantes indiquent l'emplacement de la carte contrôleur du clavier et fournissent une représentation visuelle de la procédure de retrait.

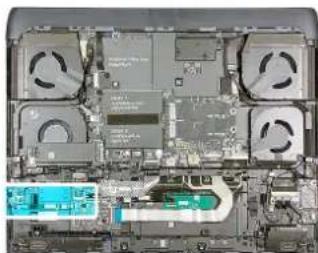

Figure 43. Retrait de la carte contrôleur du clavier

REMARQUE : Pour les modèles livrés avec un clavier à éclairage touche-à-touche ou mécanique, l'ordinateur nécessite une configuration de la langue et de la couleur du clavier après le remplacement de la carte contrôleur du clavier. Une fois l'ordinateur réassemblé et allumé, un message d'erreur s'affiche. Appuyez sur F2 pour accéder à la section Clavier de l'utilitaire de configuration du BIOS pour configurer la langue et la couleur du clavier. Reportez-vous à la fiche technique fournie pour obtenir plus d'informations sur la configuration de la langue du clavier.

Étapes

1. Ouvrez le loquet et déconnectez le câble de la carte contrôleur du clavier du connecteur (JPL) situé sur la carte contrôleur du clavier.
2. Image : pliage du câble de la carte contrôleur du clavier.

3. Ouvrez le loquet et déconnectez le câble de la carte du capteur du connecteur (JKB2) situé sur la carte contrôleur du clavier.

4. Ouvrez le loquet et déconnectez le câble de rétroéclairage du clavier du connecteur (JKBBL1) situé sur la carte contrôleur du clavier.

5. Ouvrez le loquet et déconnectez le câble d'éclairage du pavé tactile du connecteur (JTPLED) situé sur la carte contrôleur du clavier.

i REMARQUE : Votre ordinateur peut être équipé d'un câble d'éclairage du pavé tactile en fonction de la configuration que vous avez commandée.

1. Ouvrez le loquet et déconnectez le câble du pavé tactile du connecteur (JTP15) situé sur la carte contrôleur du clavier.
2. Retirez les deux vis (M2x1.8) qui fixent la carte contrôleur du clavier à l'assemblage du repose-poignets et du clavier.
3. En la soulevant, retirez la carte contrôleur du clavier de l'assemblage du repose-poignets et du clavier.

Installation de la carte contrôleur du clavier

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte contrôleur du clavier et fournissent une représentation visuelle de la procédure d'installation.

Figure 44. Installation de la carte contrôleur du clavier

Étapes

1. À l'aide des détrompeurs, placez la carte contrôleur du clavier dans le logement sur l'assemblage du repose-poignets et du clavier.
2. Remettez en place les deux vis (M2x1.8) qui fixent la carte contrôleur du clavier à l'assemblage du repose-poignets et du clavier.
3. Faites glisser le câble du pavé tactile dans le connecteur (JTP15) situé sur la carte contrôleur du clavier, puis fermez le loquet pour fixer le câble.
4. Faites glisser le câble d'éclairage du pavé tactile dans le connecteur (JTPLED) situé sur la carte contrôleur du clavier, puis fermez le loquet pour fixer le câble.

REMARQUE : Votre ordinateur peut être équipé d'un câble d'éclairage du pavé tactile en fonction de la configuration que vous avez commandée.

1. Faites glisser le câble du rétroéclairage du clavier dans le connecteur (JKBBL1) situé sur la carte contrôleur du clavier, puis fermez le loquet pour fixer le câble.

2. Faites glisser le câble de la carte du capteur dans le connecteur (JKB2) situé sur la carte contrôleur du clavier, puis fermez le loquet pour fixer le câble.

3. Dépliez le câble de la carte contrôleur du clavier.
4. Faites glisser le câble de la carte contrôleur du clavier dans le connecteur (JPL) situé sur la carte contrôleur du clavier et fermez le loquet pour fixer le câble.

Étapes suivantes

1. Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Carte du capteur Hall

Retrait de la carte du capteur HALL

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte du capteur HALL et fournissent une représentation visuelle de la procédure de retrait.

1x
M2x1.8

Figure 45. Retrait de la carte du capteur HALL

Étapes

1. Déconnectez le câble de la carte du capteur HALL du connecteur (JKB2) sur la carte contrôleur du clavier.
2. Décollez le câble de la carte du capteur HALL de l'assemblage du repose-poignets et du clavier.
3. Retirez la vis (M2x1,8) qui fixe la carte du capteur HALL à l'assemblage du repose-poignets et du clavier.
4. Retirez le capteur HALL, ainsi que son câble, de la carte système.
5. Déconnectez le câble du capteur HALL (JH1) du connecteur sur le capteur HALL et retirez le capteur HALL.

Installation de la carte du capteur HALL

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte du capteur HALL et fournissent une représentation visuelle de la procédure d'installation.

Figure 46. Installation de la carte du capteur HALL

Étapes

1. Connectez le câble du capteur HALL au connecteur (JH1) sur la carte du capteur HALL.
2. Alignez le trou de vis de la carte du capteur HALL avec celui de l'assemblage du repose-poignets et du clavier.
3. Remettez en place la vis (M2x1,8) qui fixe la carte du capteur HALL à l'assemblage du repose-poignets et du clavier.
4. Collez le câble de la carte du capteur HALL sur l'assemblage du repose-poignets et du clavier.
5. Connectez le câble de la carte du capteur HALL au connecteur (JKB2) sur la carte contrôleur du clavier.

Étapes suivantes

1. Installez la batterie.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Dissipateur de chaleur du régulateur de tension

Retrait du dissipateur de chaleur du régulateur de tension

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le cache d'E/S arrière.

À propos de cette tâche

i REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d'un fonctionnement normal. Laissez-le refroidir avant de le manipuler.
i REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

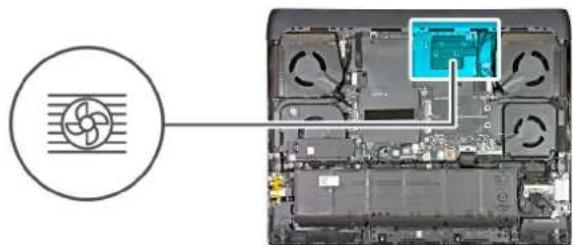

Les images suivantes indiquent l'emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure de retrait.

3x

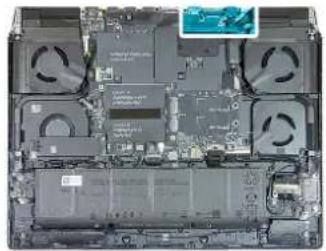

Figure 47. Retrait du dissipateur de chaleur du régulateur de tension pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5060 ou RTX 5070

3x 1x M2x3 M2X3

Figure 48. Retrait du dissipateur de chaleur du régulateur de tension pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX5090

Étapes

1. Desserrez les trois vis imperdables qui fixent le dissipateur de chaleur du régulateur de tension à la carte système.
   i REMARQUE : Desserrez les vis imperdables dans l'ordre séquentiel inverse de celui indiqué sur le dissipateur de chaleur [3 > 2 > 1].
2. Retirez la vis (M2x3) qui fixe le dissipateur de chaleur du régulateur de tension à l'assemblage du repose-poignets et du clavier.
   i REMARQUE : Cette étape s'applique uniquement aux ordinateurs livrés avec une carte graphique NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX 5090.
3. Soulevez le dissipateur de chaleur du régulateur de tension et retirez-le de la carte système.

Installation du dissipateur de chaleur du régulateur de tension

△ PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

i REMARQUE : Si vous remplacez la carte système ou le dissipateur de chaleur, utilisez la graisse thermique fournie dans le kit pour garantir la conductivité thermique.

Les images suivantes indiquent l'emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure d'installation.

3x

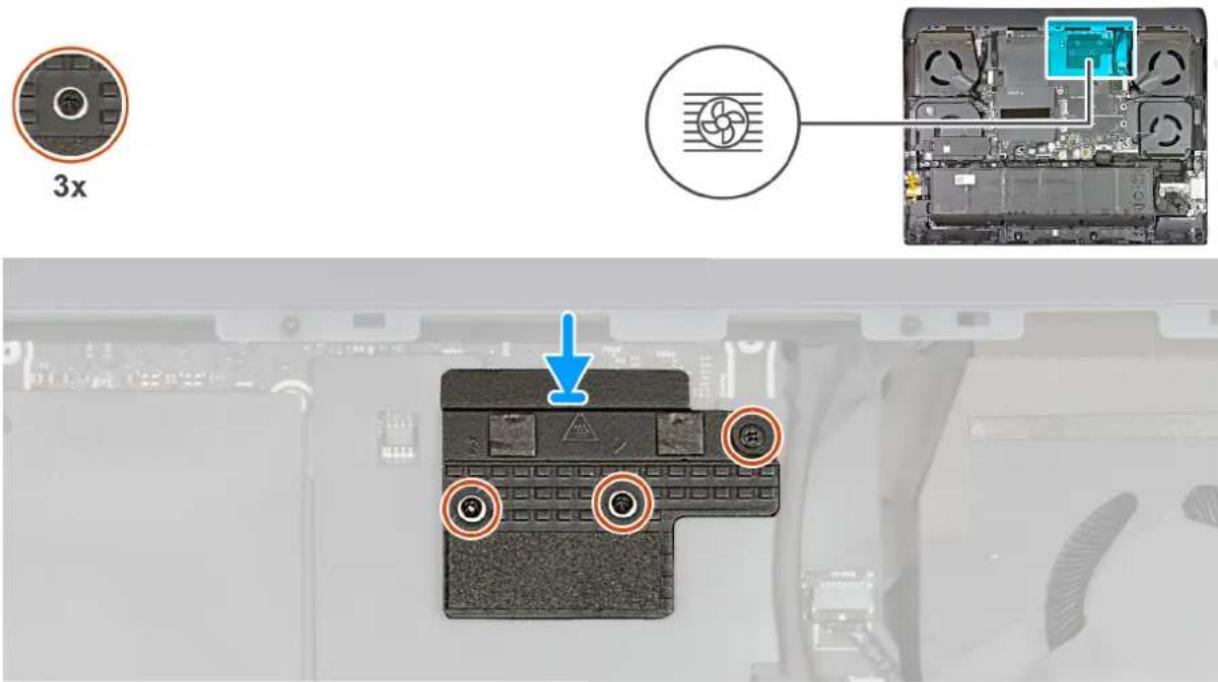

Figure 49. Installation du dissipateur de chaleur du régulateur de tension pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5060 ou RTX 5070

3x 1x M2x3 M2x3

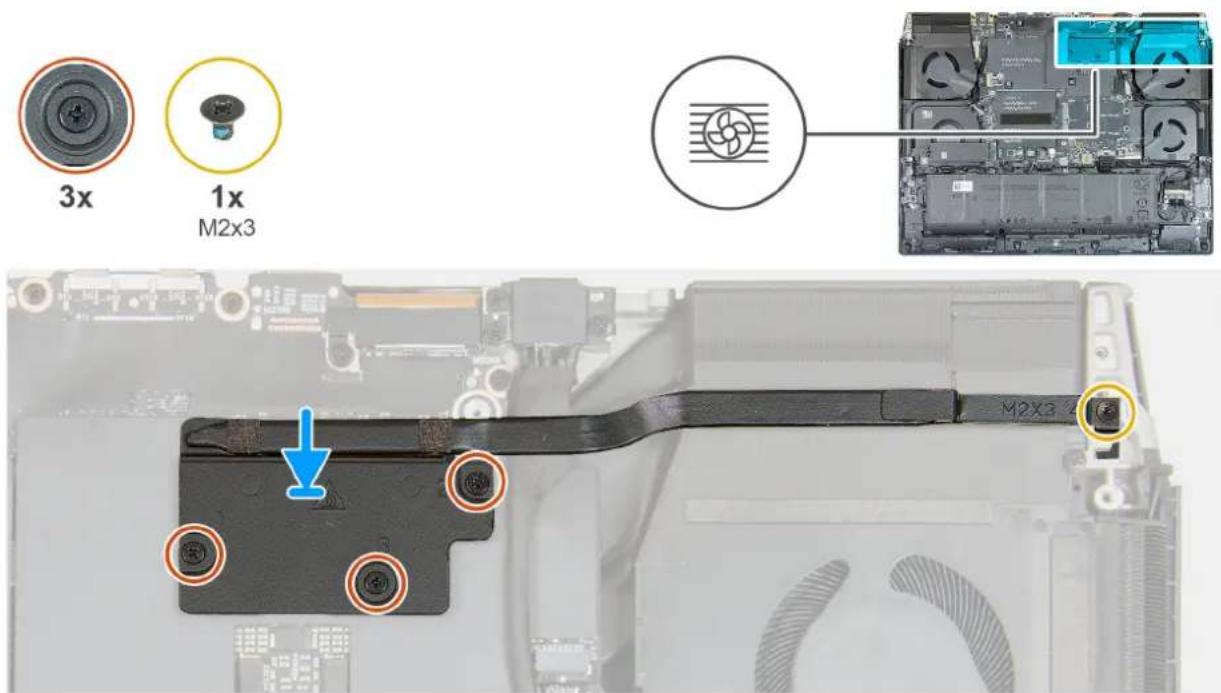

Figure 50. Installation du dissipateur de chaleur du régulateur de tension pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX5090

Étapes

1. Alignez puis placez le dissipateur de chaleur du régulateur de tension sur la carte système.
2. Serrez les trois vis imperdables qui fixent le dissipateur de chaleur du régulateur de tension à la carte système.

i REMARQUE : Serrez les vis imperdables dans l'ordre séquentiel indiqué sur le dissipateur de chaleur [1 > 2 > 3].

1. Remettez en place la vis (M2x3) qui fixe le dissipateur de chaleur du régulateur de tension à l'assemblage du repose-poignets et du clavier.

i REMARQUE : Cette étape s'applique uniquement aux ordinateurs livrés avec une carte graphique NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX 5090.

Étapes suivantes

1. Installez le cache d'E/S arrière.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

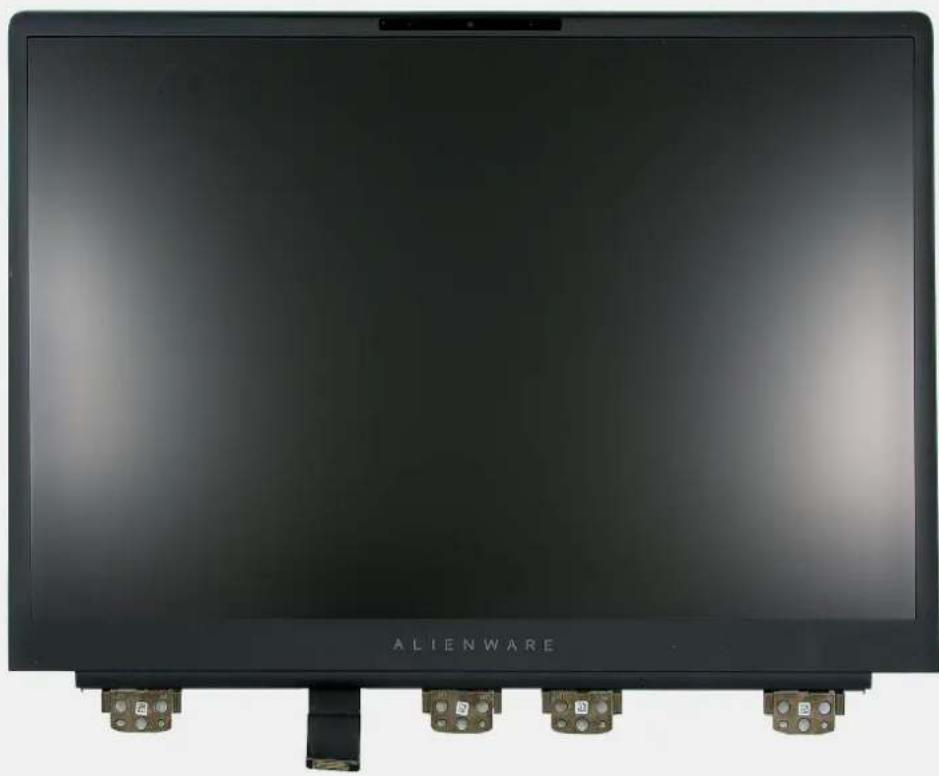

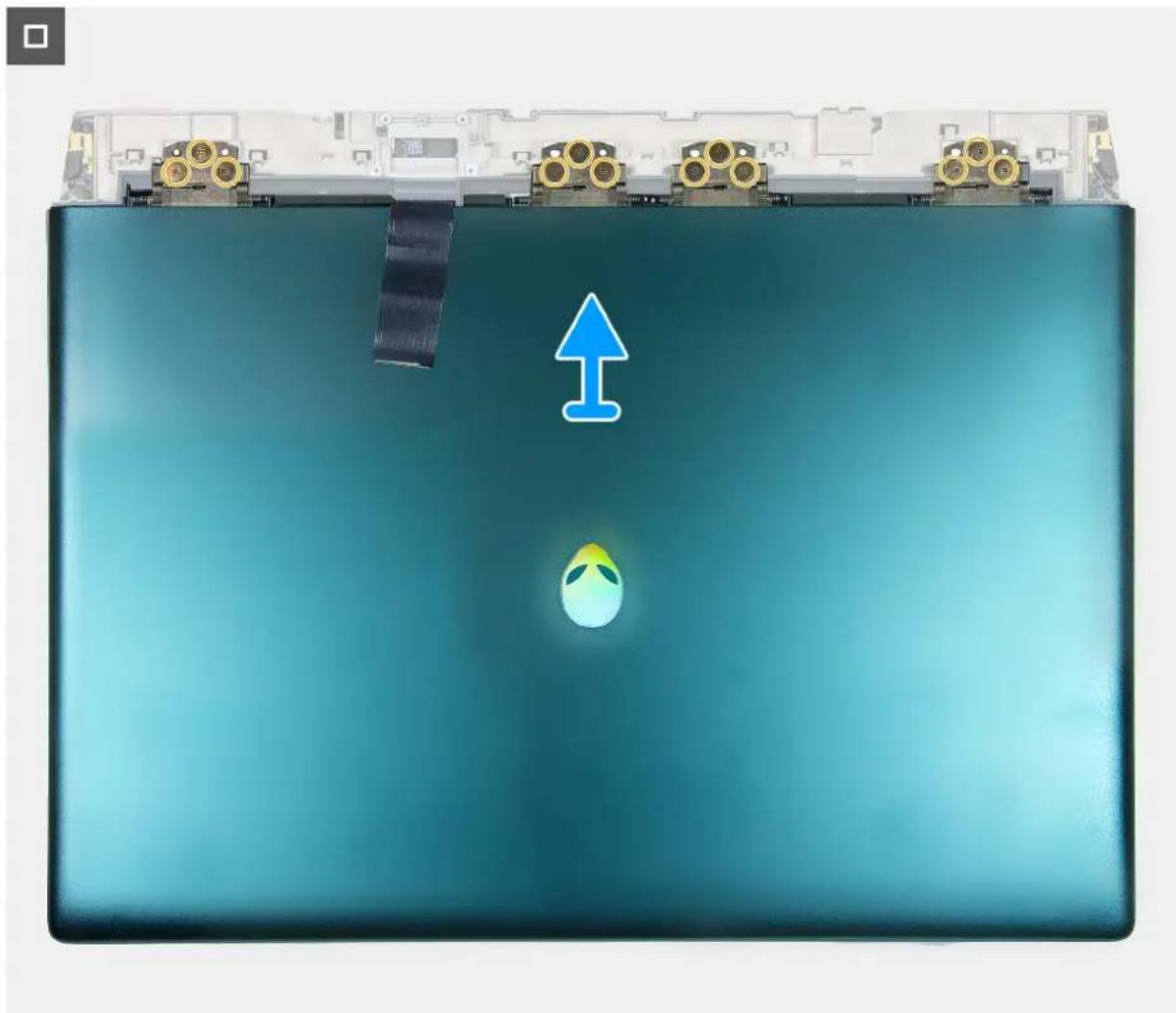

Assemblage d'écran

Retrait de l'assemblage d'écran

△ PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le cache d'E/S arrière.

À propos de cette tâche

i REMARQUE : L'assemblage d'écran est de type HUD (Hinge-Up Display) et ne peut pas être démonté davantage. Si des composants de l'assemblage d'écran doivent être remplacés, l'assemblage d'écran doit être remplacé dans son intégralité.

Les images suivantes indiquent l'emplacement de l'assemblage d'écran et fournissent une représentation visuelle de la procédure de retrait.

6x
M2x5

12x
M2.5×3

Figure 51. Retrait de l'assemblage d'écran

Figure 52. Retrait de l'assemblage d'écran

Figure 53. Retrait de l'assemblage d'écran

Étapes

1. Retirez les deux vis (M2x5) qui fixent le support du câble de l'écran à l'assemblage du repose-poignets et du clavier.
2. Soulevez le support du câble d'écran pour le retirer de ce dernier.
3. Déconnectez le câble de l'écran du connecteur (eDP) situé sur la carte système.
4. Retournez l'ordinateur.
5. Retirez les quatre vis (M2x5) qui fixent le support de câble d'écran à l'assemblage du repose-poignets et du clavier.
6. Soulevez le support de câble de l'écran et faites pivoter le support de câble de l'écran à 180 degrés.
7. Acheminez le câble d'écran de son logement entre l'assemblage du repose-poignets et du clavier et le cache d'E/S arrière.
8. Faites glisser et retirez le support de câble d'écran pour le retirer de l'assemblage du repose-poignets et du clavier.

i REMARQUE : Lors du retrait du câble d'écran du support de câble d'écran, ouvrez en poussant la barre à ressort qui sépare les deux fentes au milieu du support d'écran.

1. Retirez les douze vis (M2,5x3) qui fixent les charnières d'écran à la partie supérieure de l'assemblage du repose-poignets et du clavier.
2. Faites glisser l'assemblage d'écran pour le dégager de l'assemblage du repose-poignets et du clavier.
3. Après avoir effectué les étapes ci-dessus, il reste l'assemblage d'écran.

Figure 54. Assemblage d'écran

Installation de l'assemblage d'écran

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

propos de cette tâche

PRÉCAUTION : Placez l'ordinateur sur une surface douce et propre pour éviter de rayer l'écran.

Les images suivantes indiquent l'emplacement de l'assemblage d'écran et fournissent une représentation visuelle de la procédure d'installation.

6x
M2x5

12x
M2.5×3

Figure 55. Installation de l'assemblage d'écran

Figure 56. Installation de l'assemblage d'écran

Figure 57. Installation de l'assemblage d'écran

i REMARQUE : Placez l'ordinateur sur une surface douce et propre pour éviter de rayer l'écran.

Étapes

1. Alignez les trous de vis de l'assemblage d'écran avec ceux de l'assemblage du repose-poignets et du clavier.
2. Remettez en place les douze vis (M2,5x3) qui fixent les charnières à la partie supérieure de l'assemblage du repose-poignets et du clavier.

i REMARQUE : Si l'écran n'est pas complètement fermé, vous ne pouvez pas installer correctement le support de câble d'écran.

1. Faites glisser délicatement le câble d'écran à travers la bande en plastique entre l'assemblage du repose-poignets et du clavier et le cache d'E/S arrière.
2. Acheminez le câble d'écran à travers la fente située de l'autre côté du cache d'E/S arrière.

i REMARQUE : Le câble d'écran doit être acheminé sous le cache d'E/S arrière afin d'installer correctement l'assemblage d'écran. Dans le cas contraire, le câble d'écran sera endommagé.

1. Faites glisser le support de câble d'écran de sorte que la marque triangulaire sur le câble d'écran s'aligne avec la marque triangulaire située sur le support de câble d'écran.

Figure 58. Support de câble d'écran

1. À partir de la partie inférieure du support de câble d'écran, faites passer le câble d'écran dans l'ouverture située à côté de la marque triangulaire.
2. Faites glisser le câble d'écran au-dessus de la barre située sur le support de câble d'écran et dans l'ouverture de l'autre côté du support.
3. Faites glisser le support de câble d'écran vers l'assemblage d'écran jusqu'à ce que le support de câble d'écran soit aligné sur le cache d'E/S arrière.
4. Acheminez le câble d'écran dans l'ouverture située sur la partie arrière de l'assemblage du repose-poignets et du clavier.
5. Faites pivoter le support de câble de l'écran à 180 degrés et placez-le dans le logement de l'assemblage du repose-poignets et du clavier, puis alignez la ligne du câble sur celle du support de câble de l'écran.
6. Remettez en place les quatre vis (M2x5) qui fixent le support de câble de l'écran à l'assemblage du repose-poignets et du clavier.
7. Retournez l'ordinateur.
8. Faites glisser le câble d'écran par-dessus le connecteur situé sur la carte système.
9. Alignez les trous de vis du support du câble d'écran avec ceux de l'assemblage du repose-poignets et du clavier.
10. Remettez en place les deux vis (M2x5) qui fixent le support de câble d'écran à l'assemblage de repose-poignets et clavier.

Étapes suivantes

1. Installez le cache d'E/S arrière.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Carte LAN

Retrait de la carte LAN

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le cache d'E/S arrière.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte LAN et fournissent une représentation visuelle de la procédure de retrait.

Figure 59. Retrait de la carte LAN

Étapes

1. Décollez le ruban adhésif qui fixe le câble LAN au connecteur LAN situé sur la carte système.
2. Ouvrez le loquet et déconnectez le câble de carte LAN du connecteur (LAN) situé sur la carte système.
3. Retirez les trois vis (M2x5) qui fixent la carte LAN à l'assemblage du repose-poignets et du clavier.
4. Soulevez la carte LAN et son câble pour le retirer de l'assemblage du repose-poignets et du clavier.
5. Décollez le ruban adhésif qui fixe le câble WLAN au connecteur LAN.
6. Ouvrez le loquet et débranchez le câble LAN du connecteur (JLAN) de la carte LAN, puis retirez la carte LAN.

Installation de la carte LAN

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

propos de cette tâche

Les images suivantes indiquent l'emplacement de la carte LAN et fournissent une représentation visuelle de la procédure d'installation.

Figure 60. Installation de la carte LAN

Étapes

1. Faites glisser le câble LAN dans le connecteur (JLAN) situé sur la carte LAN, puis fermez le loquet pour fixer le câble.
2. Collez le ruban adhésif qui fixe le câble LAN au connecteur LAN.
3. Alignez le trou de vis de la carte LAN avec celui de l'assemblage du repose-poignets et du clavier.
4. Remettez en place les trois vis (M2x5) qui fixent la carte LAN à l'assemblage du repose-poignets et du clavier.
5. Faites glisser le câble de la carte LAN dans le connecteur (LAN) situé sur la carte système, puis fermez le loquet pour fixer le câble.
6. Collez le ruban adhésif qui fixe le câble LAN au connecteur LAN situé sur la carte système.

Étapes suivantes

1. Installez le cache d'E/S arrière.
2. Installez le cache de fond.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Port de l'adaptateur d'alimentation

Retrait du port de l'adaptateur secteur

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.

3. Retirez le cache d'E/S arrière.

4. Retirez le dissipateur de chaleur du régulateur de tension.

À propos de cette tâche

Les images suivantes indiquent l'emplacement du port de l'adaptateur secteur et montrent la procédure de retrait.

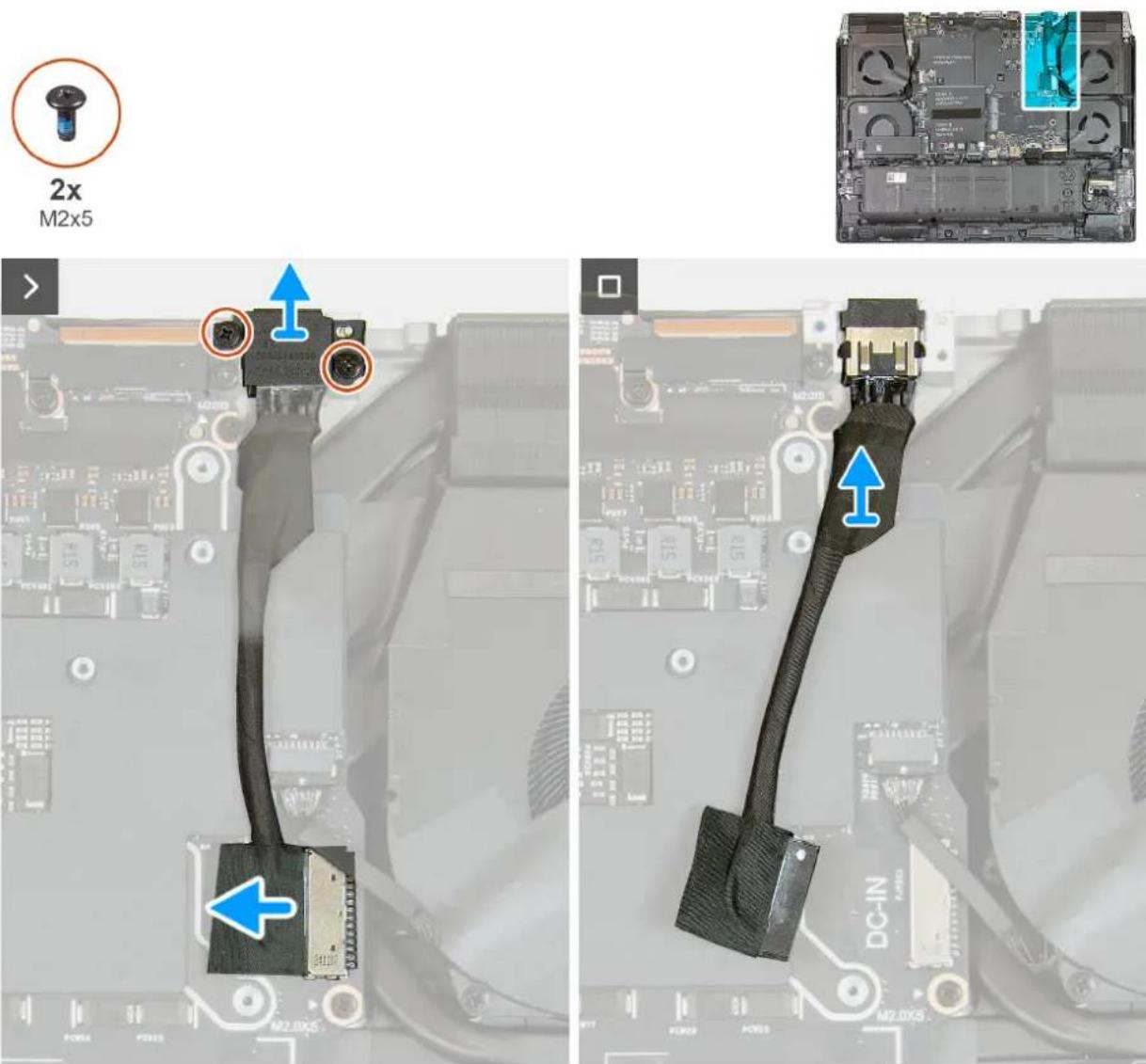

Figure 61. Retrait du port de l'adaptateur secteur

Étapes

1. Retirez les deux vis (M2x5) qui fixent le support du port de l'adaptateur d'alimentation à l'assemblage du repose-poignets et du clavier.
2. Soulevez le support du port de l'adaptateur secteur pour le dégager de ce port.
3. À l'aide de la languette de retrait, déconnectez le câble du port de l'adaptateur secteur du connecteur (PJPDC1) situé sur la carte système.
4. Soulevez le port de l'adaptateur d'alimentation et son câble pour les retirer de l'assemblage du repose-poignets et du clavier.

Installation du port de l'adaptateur secteur

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement du port de l'adaptateur secteur et illustrent la procédure d'installation.

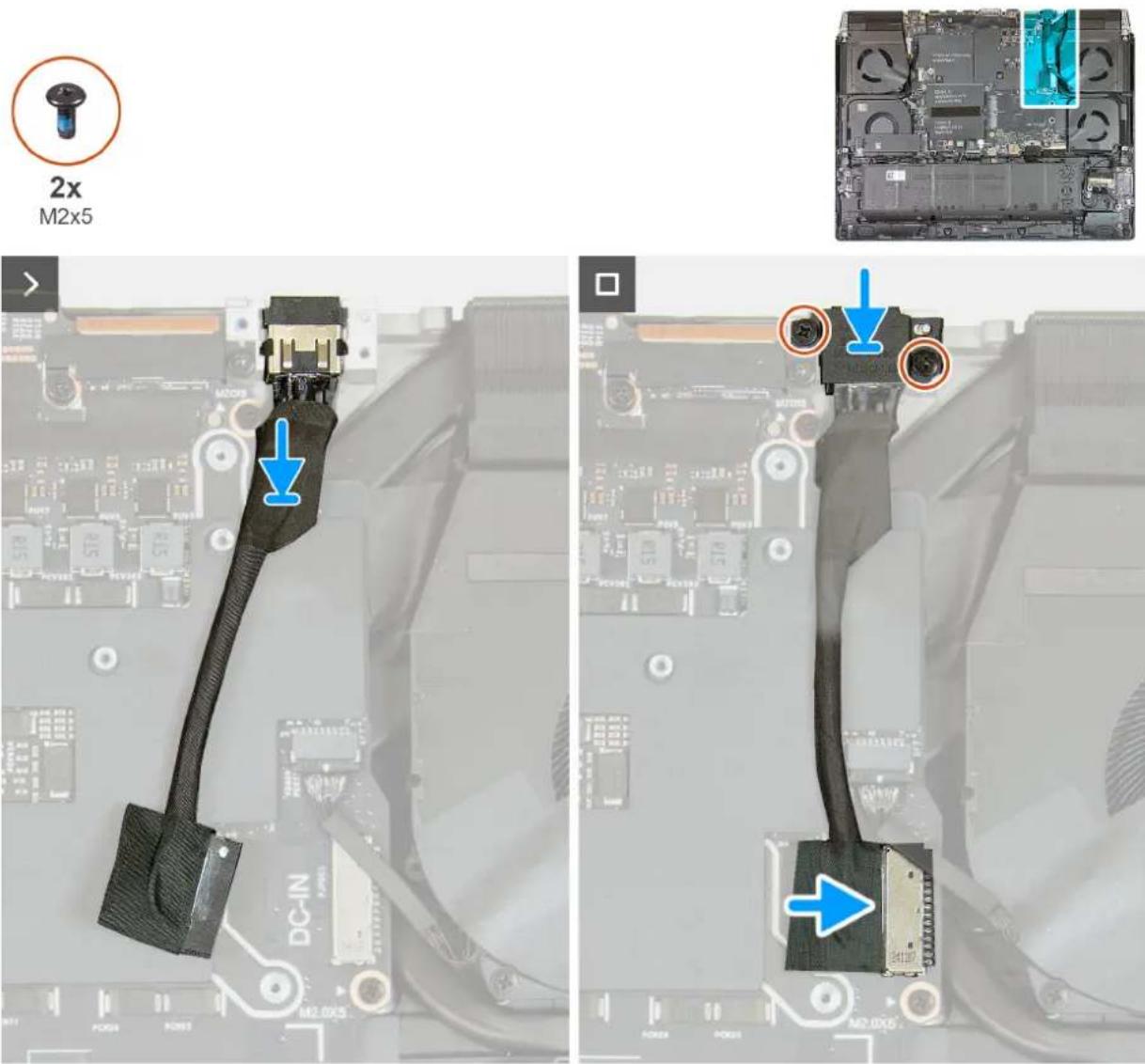

2x M2x5

Figure 62. Installation du port de l'adaptateur secteur

Étapes

1. Branchez le câble du port de l'adaptateur secteur au connecteur (PJPDC1) situé sur la carte système.
2. Placez le port de l'adaptateur secteur dans son logement situé sur l'assemblage du repose-poignets et du clavier après les avoir alignés.
3. Alignez et placez le support du port de l'adaptateur secteur sur ce port.
4. Replacez les deux vis (M2x5) qui fixent le support du port de l'adaptateur d'alimentation à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez le dissipateur de chaleur du régulateur de tension.
2. Installez le cache d'E/S arrière.

3. Installez le cache de fond.

4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Carte système

Retrait de la carte système

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le module de mémoire.
4. Retirez le disque SSD 2230 ou SSD 2280 du logement 1, selon le cas.
5. Retirez le disque SSD 2280 du logement 2 ou 3, selon le cas.
6. Retirez le cache d'E/S arrière.
7. Retirez le dissipateur de chaleur du régulateur de tension.
8. Retirez le port de l'adaptateur secteur.

À propos de cette tâche

REMARQUE : Lors de l'installation de ce composant, reportez-vous à la fiche technique fournie avec le Service Kit. La présence de graisse Element 31 dans l'ordinateur dépend de la configuration du processeur graphique séparé installée.

Pour déterminer si de la graisse Element 31 est appliquée sur votre processeur ou processeur graphique, reportez-vous au tableau suivant.

Tableau 26. Graisse Element 31

Processeur graphique Graisse Element 31
NVIDIA GeForce RTX 5060 Pâte thermique
NVIDIA GeForce RTX 5070 Pâte thermique
NVIDIA GeForce RTX 5070 Ti	Présente dans le processeur uniquement
NVIDIA GeForce RTX 5080 Présente dans le processeur uniquement
NVIDIA GeForce RTX 5090 Présente dans le processeur uniquement

L'image suivante montre les connecteurs de la carte système.

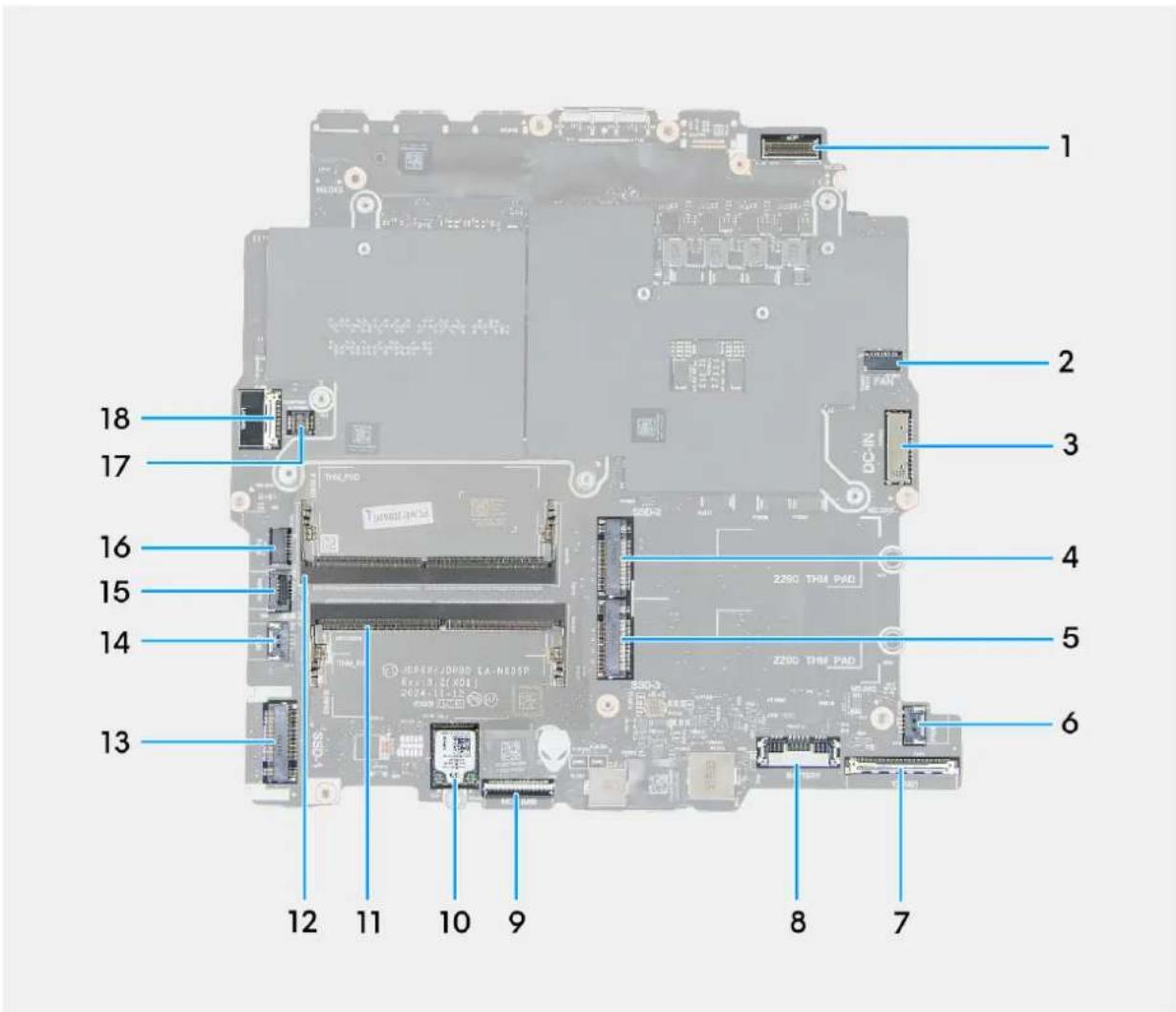

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 DC-IN THI PAD Z280 THM PAD JEFFER/JORDO LA-NHOSP Ex. 19 [C:40E] 2014/11-12 2009 DC-IN

Figure 63. Connecteurs de la carte système

1. Connecteur du câble de l'écran (eDP) 2. Connecteur du ventilateur (JFAN3)
2. Connecteur de l'adaptateur secteur (PJPDC1) 4. Logement SSD 2 (SSD-2)
3. Logement SSD 3 (SSD-3) 6. Connecteur du ventilateur (JFAN4)
4. Connecteur de la carte d'E/S (JIO1) 8. Connecteur de la batterie (PBATT1)
5. Connecteur de carte contrôleur du clavier (MCU MB JPK) 10. Carte sans fil intégrée (WLAN)
6. Logement de module de mémoire (JDIMM2) 12. Logement de module de mémoire (JDIMM1)
7. Logement SSD 1 (SSD-1) 14. Connecteur du ventilateur (JFAN2)
8. Connecteur du bouton d'alimentation (PWR BTN) 16. Connecteur du ventilateur (JFAN1)
9. Câble d'éclairage Tron (JPTRON5) 18. Connecteur de câble LAN (JLAN)

Les images suivantes indiquent l'emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait.

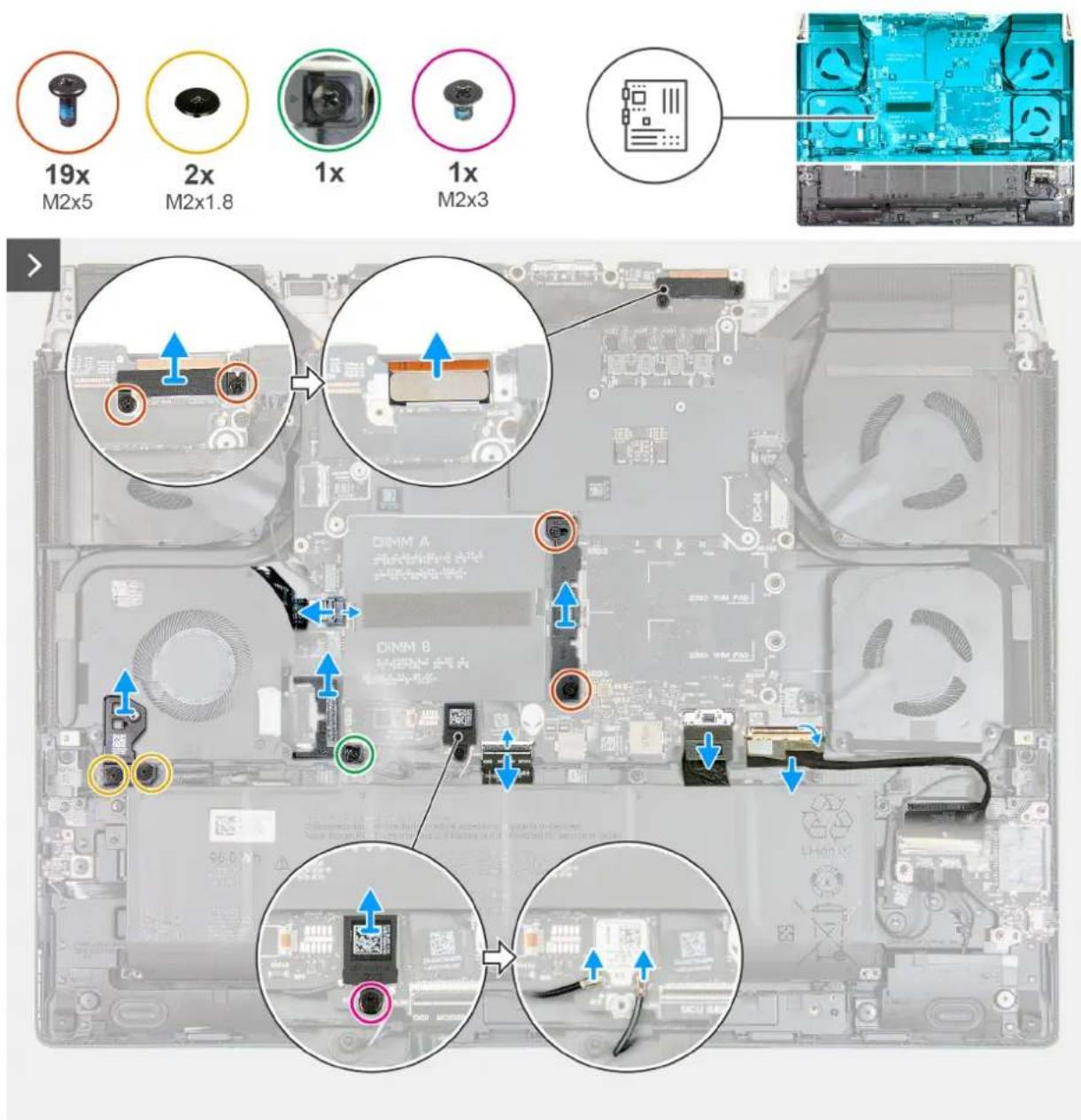

19x M2x5 2x M2x1.8 1x 1x M2x3

Figure 64. Débranchement des câbles de la carte système

DIMM A DIMM B DC-IN 220C 1TM PAD 220C 1TM PAD BATTERY D (MB) PROPERTY OF DELL NOT FOR RESALE

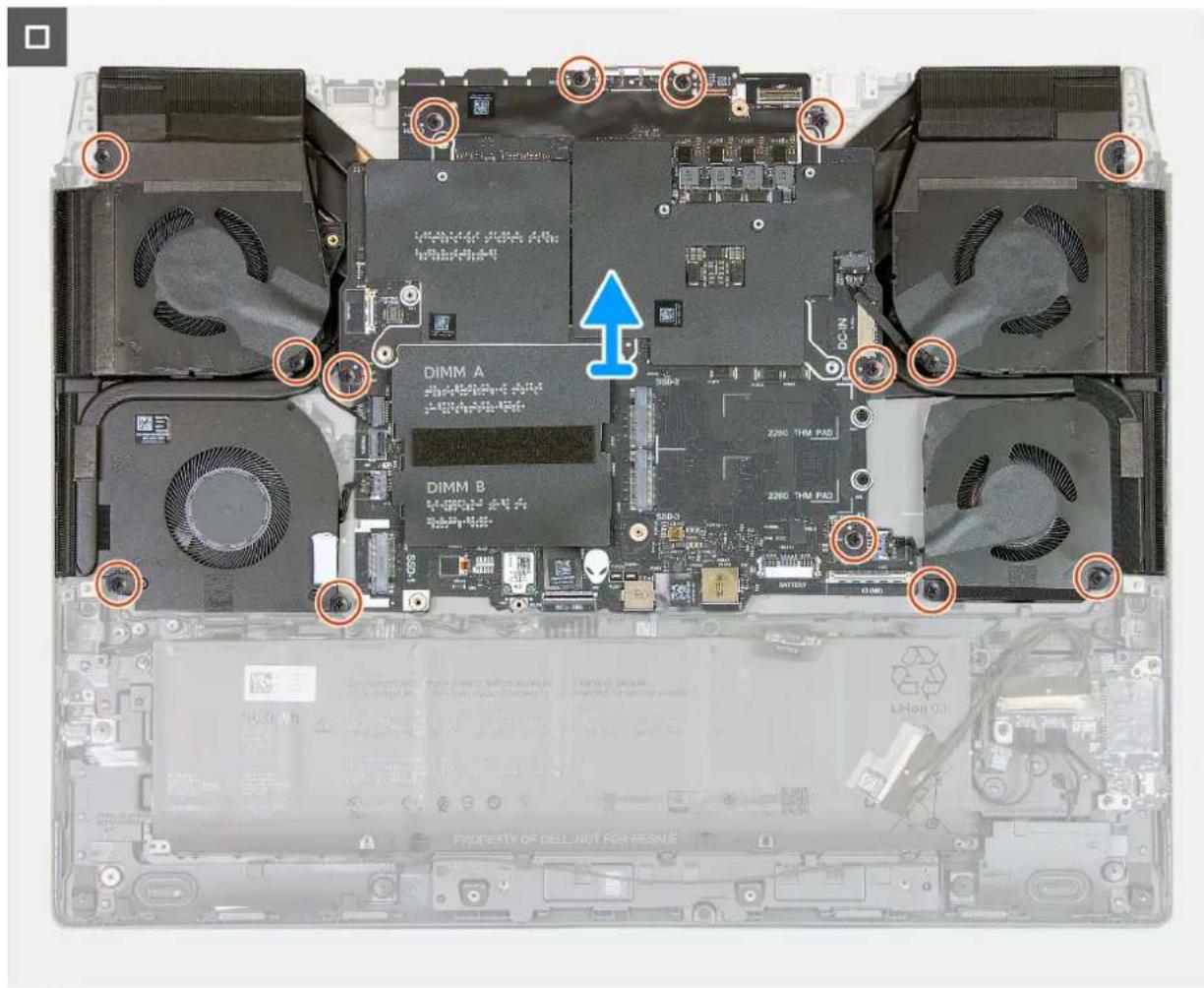

Figure 65. Retrait de la carte système

Étapes

1. Retirez les deux vis (M2x5) qui fixent le support du câble de l'écran à la carte système et à l'assemblage du repose-poignets et du clavier.

2. Retirez le support du câble d'écran pour le retirer de la carte système et de l'assemblage du repose-poignets et du clavier.

3. Déconnectez le câble de l'écran (eDP) de la carte système.

4. Retirez les deux vis (M2x1,8) qui fixent le support de logement SSD à l'assemblage du repose-poignets et du clavier.

5. Soulevez le support du logement SSD pour le dégager de l'assemblage du repose-poignets et du clavier.

6. Ouvrez le loquet et déconnectez le câble du bouton d'alimentation (PWR BTN) du connecteur situé sur la carte système.

7. Desserrez la vis imperdable du support SSD qui fixe le logement SSD.

8. Soulevez le support SSD pour le dégager de l'assemblage du repose-poignets et du clavier.

9. Desserrez la vis imperdable du support de l'antenne WLAN qui fixe les câbles d'antenne à la carte sans fil.

10. Soulevez le support sans fil pour le retirer de la carte sans fil.

11. Déconnectez de la carte sans fil les câbles des antennes.

12. Ouvrez le loquet et déconnectez le câble contrôleur du clavier (MCU MB JPK) de la carte système.

13. Retirez les deux vis (M2x5) du support SSD qui fixe le logement SSD.

14. Soulevez le support SSD pour le dégager de l'assemblage du repose-poignets et du clavier.

15. Décollez le ruban adhésif qui fixe le câble d'E/S au connecteur d'E/S situé sur la carte système.

16. Ouvrez le loquet et déconnectez le câble d'E/S du connecteur (JIO1) situé sur la carte système.

17. Retirez les huit vis (M2x5) qui fixent les quatre ventilateurs à l'assemblage du repose-poignets et du clavier.

18. Retirez les sept vis (M2x5) qui fixent l'assemblage de carte système à l'assemblage du repose-poignets et du clavier.

19. Saisissez l'assemblage de la carte système par les côtés supérieurs gauche et droit du dissipateur de chaleur et soulevez-le pour le retirer de l'assemblage du repose-poignets et du clavier.

20. Placez l'assemblage de la carte système sur une surface plane et propre.
21. Retournez l'assemblage de la carte système.
22. Retirez l'assemblage du ventilateur et du dissipateur de chaleur.
23. Retirez la vis (M2x3) qui fixe le support du port USB-C à la carte système.
24. Soulevez le support du port USB-C pour le retirer de la carte système.
25. Transférez les vis de rechange de l'emplacement SSD vers la carte système de remplacement.
26. Retournez l'assemblage de la carte système.
27. Après avoir effectué toutes les étapes ci-dessus, la carte système est à notre disposition.

Installation de la carte système

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

propos de cette tâche

REMARQUE : Lors de l'installation de ce composant, reportez-vous à la fiche technique fournie avec le Service Kit. La présence de graisse Element 31 dans l'ordinateur dépend de la configuration du processeur graphique séparé installée.

Pour déterminer si de la graisse Element 31 est appliquée sur votre processeur ou processeur graphique, reportez-vous au tableau suivant.

Tableau 27. Graisse Element 31

Processeur graphique Graisse Element 31
NVIDIA GeForce RTX 5060 Pâte thermique
NVIDIA GeForce RTX 5070 Pâte thermique
NVIDIA GeForce RTX 5070 Ti	Présente dans le processeur uniquement
NVIDIA GeForce RTX 5080 Présente dans le processeur uniquement
NVIDIA GeForce RTX 5090 Présente dans le processeur uniquement

L'image suivante montre les connecteurs de la carte système.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 DC-IN THI PAD Z280 THM PAD JEFFER/JORDO LA-NHOSP Ex. 19 [C:40E] 2014 [11-12] 220G THM PAD

Figure 66. Connecteurs de la carte système

1. Connecteur du câble de l'écran (eDP) 2. Connecteur du ventilateur (JFAN3)
2. Connecteur de l'adaptateur secteur (PJPDC1) 4. Logement SSD 2 (SSD-2)
3. Logement SSD 3 (SSD-3) 6. Connecteur du ventilateur (JFAN4)
4. Connecteur de la carte d'E/S (JIO1) 8. Connecteur de la batterie (PBATT1)
5. Connecteur de carte contrôleur du clavier (MCU MB JPK) 10. Carte sans fil intégrée (WLAN)
6. Logement de module de mémoire (JDIMM2) 12. Logement de module de mémoire (JDIMM1)
7. Logement SSD 1 (SSD-1) 14. Connecteur du ventilateur (JFAN2)
8. Connecteur du bouton d'alimentation (PWR BTN) 16. Connecteur du ventilateur (JFAN1)
9. Câble d'éclairage Tron (JPTRON5) 18. Connecteur de câble LAN (JLAN)

Les images suivantes indiquent l'emplacement de la carte système et fournissent une représentation visuelle de la procédure d'installation.

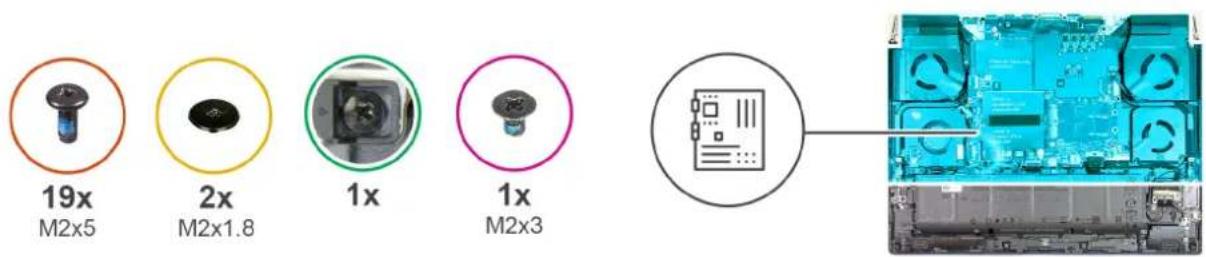

19x M2x5 2x M2x1.8 1x 1x M2x3

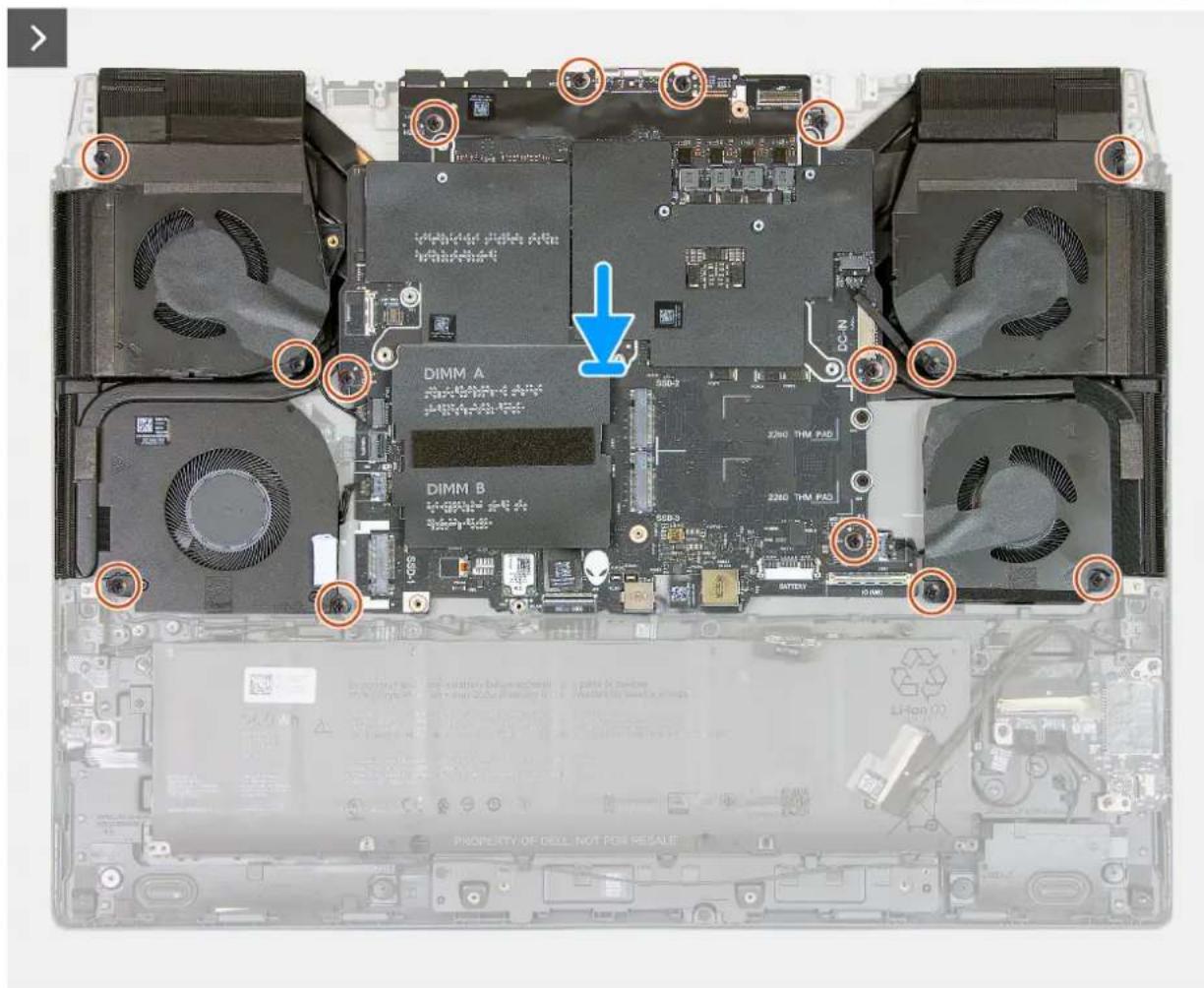

DIMM A DIMM B DC-N 2200 THM PAD 2200 THM PAD BATTERY PHOVERTY OF DELL NOT FOR RESALE

Figure 67. Installation de la carte système

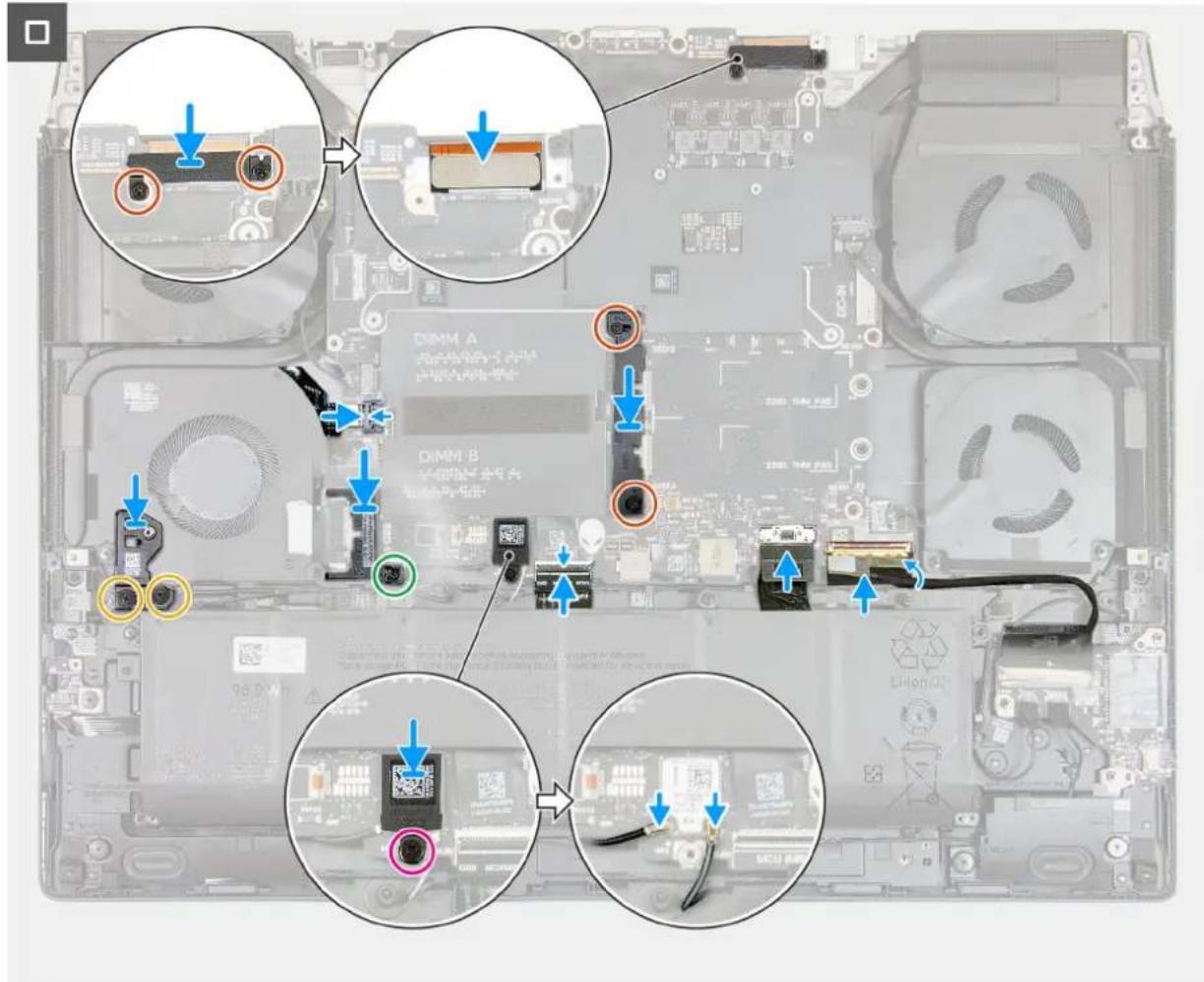

Figure 68. Connexion des câbles à la carte système

Étapes

1. Retournez la carte système.
2. Alignez les trous de vis du support du port USB-C avec ceux de la carte système.
3. Remettez en place les deux vis (M2x3) qui fixent le support du port USB Type-C à la carte système.
4. Installez l'assemblage du ventilateur et du dissipateur de chaleur.
5. Retournez la carte système et placez-la sur l'assemblage du repose-poignets et du clavier.

REMARQUE : Lors de l'installation de l'assemblage de carte système, alignez l'assemblage de carte système sur les broches de positionnement de l'assemblage du repose-poignets et du clavier et les extensions du dissipateur de chaleur sur le bord supérieur de l'assemblage du repose-poignets et du clavier.

1. Alignez les trous de vis de l'assemblage de la carte système avec ceux de l'assemblage du repose-poignets et du clavier.
2. Remettez en place les sept vis (M2x5) qui fixent l'assemblage de la carte système à l'assemblage du repose-poignets et du clavier.
3. Remettez en place les huit vis (M2x5) qui fixent le ventilateur à l'assemblage du repose-poignets et du clavier.
4. Branchez le câble d'E/S au connecteur (JIO1) situé sur la carte système, puis fermez le loquet pour fixer le câble.
5. Collez le ruban adhésif qui fixe le câble d'E/S au connecteur d'E/S situé sur la carte système.
6. Branchez le câble de la batterie sur son connecteur (BATT1) situé sur la carte système.
7. Alignez et placez le support du disque SSD sur le logement du disque SSD.
8. Remettez en place les deux vis (M2x5) qui fixent le support du disque SSD à la carte système.

9. Connectez le câble contrôleur du clavier (MCU MB JPK) au connecteur sur la carte système, puis fermez le loquet pour fixer le câble.

10. Connectez les câbles des antennes à la carte sans fil.

11. Alignez, puis placez le support d'antenne WLAN sur les câbles d'antenne.
12. Vissez la vis imperdable qui fixe le support d'antenne WLAN et les câbles d'antenne à la carte sans fil.
13. Alignez, puis placez le support de disque SSD sur la carte système.
14. Serrez la vis imperdable qui fixe le support de disque SSD à la carte système.
15. Connectez le câble du bouton d'alimentation (PWR BTN) au connecteur sur la carte système, puis fermez le loquet pour fixer le câble.
16. Alignez, puis placez le support du logement de disque SSD sur le ventilateur.
17. Remettez en place les deux vis (M2x1,8) qui fixent le support de logement de disque SSD à l'assemblage du repose-poignets et du clavier.
18. Connectez le câble de l'écran (eDP) à la carte système.
19. Alignez et placez le support du câble de l'écran sur la carte système et l'assemblage du repose-poignets et du clavier.
20. Remettez en place les deux vis (M2x5) qui fixent le support du câble de l'écran à la carte système et à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Installez le port de l'adaptateur secteur.
2. Installez le dissipateur de chaleur du régulateur de tension.
3. Installez le cache d'E/S arrière.
4. Installez le disque SSD 2280 dans le logement 2 ou 3, selon le cas.
5. Installez le disque SSD 2230 ou SSD 2280 dans le logement 1, selon le cas.
6. Installez le module de mémoire.
7. Installez le cache de fond.
8. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Assemblage du ventilateur et du dissipateur de chaleur

Retrait de l'assemblage du ventilateur et du dissipateur de chaleur

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le module de mémoire.
4. Retirez le disque SSD 2230 ou SSD 2280 du logement 1, selon le cas.
5. Retirez le disque SSD 2280 du logement 2 ou 3, selon le cas.
6. Retirez le cache d'E/S arrière.
7. Retirez le dissipateur de chaleur du régulateur de tension.
8. Retirez le port de l'adaptateur secteur.
9. Suivez la procédure de l'étape 1 à l'étape 21 de la section Retrait de la carte système.

REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

À propos de cette tâche

i REMARQUE : Lors de l'installation de ce composant, reportez-vous à la fiche technique fournie avec le Service Kit. La présence de graisse Element 31 dans l'ordinateur dépend de la configuration du processeur graphique séparé installée.

Pour déterminer si de la graisse Element 31 est appliquée sur votre processeur ou processeur graphique, reportez-vous au tableau suivant.

Tableau 28. Graisse Element 31

Processeur graphique Graisse Element 31
NVIDIA GeForce RTX 5060 Pâte thermique
NVIDIA GeForce RTX 5070 Pâte thermique
NVIDIA GeForce RTX 5070 Ti	Présente dans le processeur uniquement
NVIDIA GeForce RTX 5080 Présente dans le processeur uniquement
NVIDIA GeForce RTX 5090 Présente dans le processeur uniquement

i REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d'un fonctionnement normal. Laissez-le refroidir avant de le manipuler.
i REMARQUE : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

Les images suivantes indiquent l'emplacement de l'assemblage du dissipateur de chaleur et du ventilateur et fournissent une représentation visuelle de la procédure de retrait.

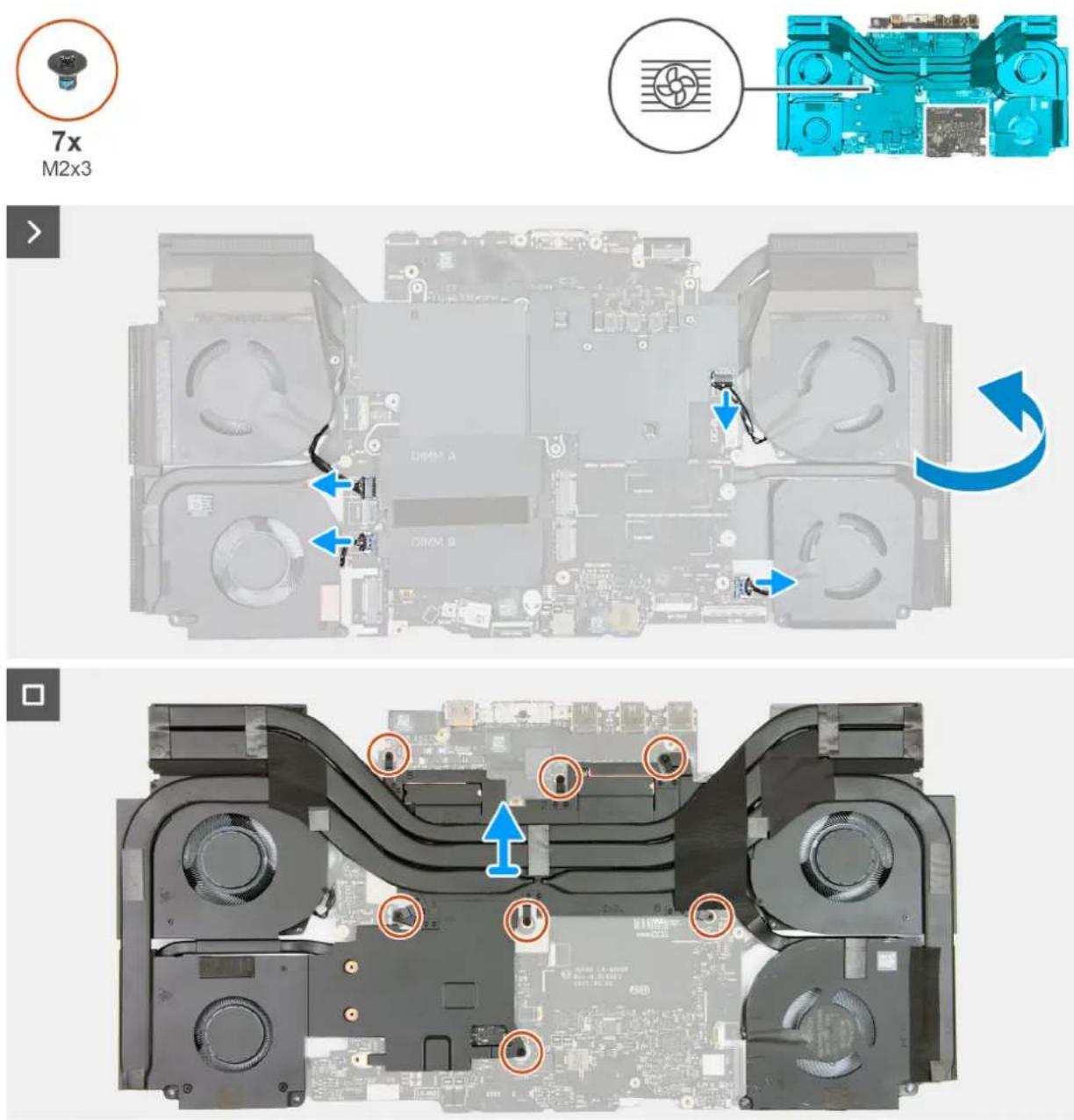

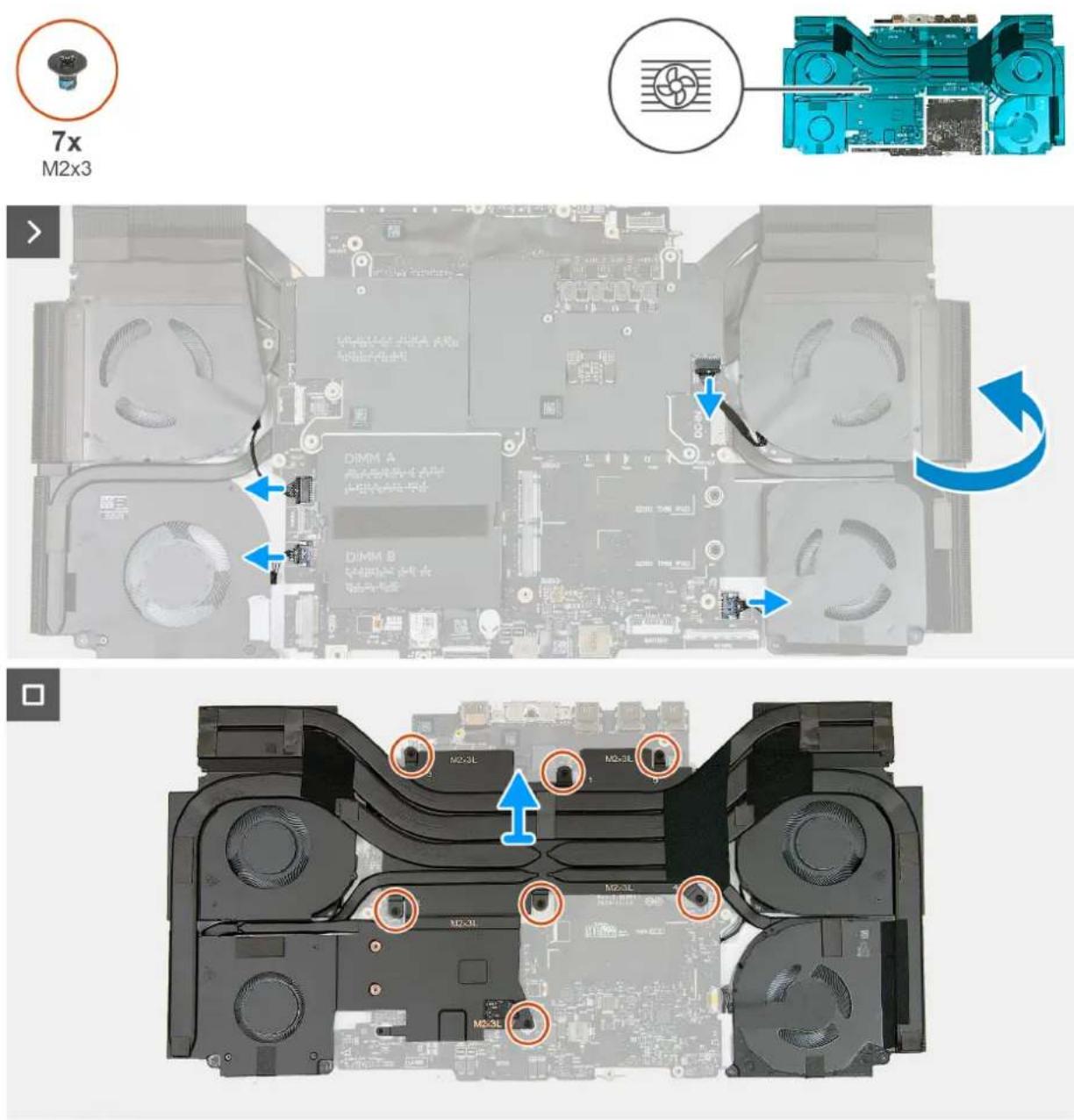

Figure 69. Retrait de l'assemblage du ventilateur et du dissipateur de chaleur pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX5090

Figure 70. Retrait de l'assemblage du ventilateur et du dissipateur de chaleur pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX5090

Étapes

1. Déconnectez les câbles de ventilateur des connecteurs (JFAN1, JFAN2, JFAN3 et JFAN4) sur la carte système.
2. Retournez l'assemblage de la carte système.
3. Retirez les sept vis (M2x3) qui fixent l'assemblage du ventilateur et du dissipateur de chaleur à la carte système.
4. Soulevez l'assemblage ventilateur et dissipateur de chaleur pour le retirer de la carte système.

PRÉCAUTION : N'utilisez pas de chiffon imbibé d'alcool pour nettoyer la graisse thermique Element 31 à la surface du processeur ou du processeur graphique, car la solution d'alcool du chiffon dissout la graisse Element 31 en particules métalliques conductrices. Si ces particules métalliques conductrices entrent en contact avec la surface de la carte système, un court-circuit se produit lors de la mise sous tension de l'ordinateur.

Installation de l'assemblage du ventilateur et du dissipateur de chaleur

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

i REMARQUE : Lors de l'installation de ce composant, reportez-vous à la fiche technique fournie avec le Service Kit. La présence de graisse Element 31 dans l'ordinateur dépend de la configuration du processeur graphique séparé installée. Pour déterminer si de la graisse Element 31 est appliquée sur votre processeur ou processeur graphique, reportez-vous au tableau suivant.

Tableau 29. Graisse Element 31

Processeur graphique Graisse Element 31
NVIDIA GeForce RTX 5060 Pâte thermique
NVIDIA GeForce RTX 5070 Pâte thermique
NVIDIA GeForce RTX 5070 Ti	Présente dans le processeur uniquement
NVIDIA GeForce RTX 5080 Présente dans le processeur uniquement
NVIDIA GeForce RTX 5090 Présente dans le processeur uniquement

i REMARQUE : De la graisse thermique est déjà pré-appliquée sur le nouveau bloc thermique. N'appliquez PAS de graisse thermique supplémentaire.

Les images suivantes indiquent l'emplacement de l'assemblage du dissipateur de chaleur et du ventilateur et fournissent une représentation visuelle de la procédure d'installation.

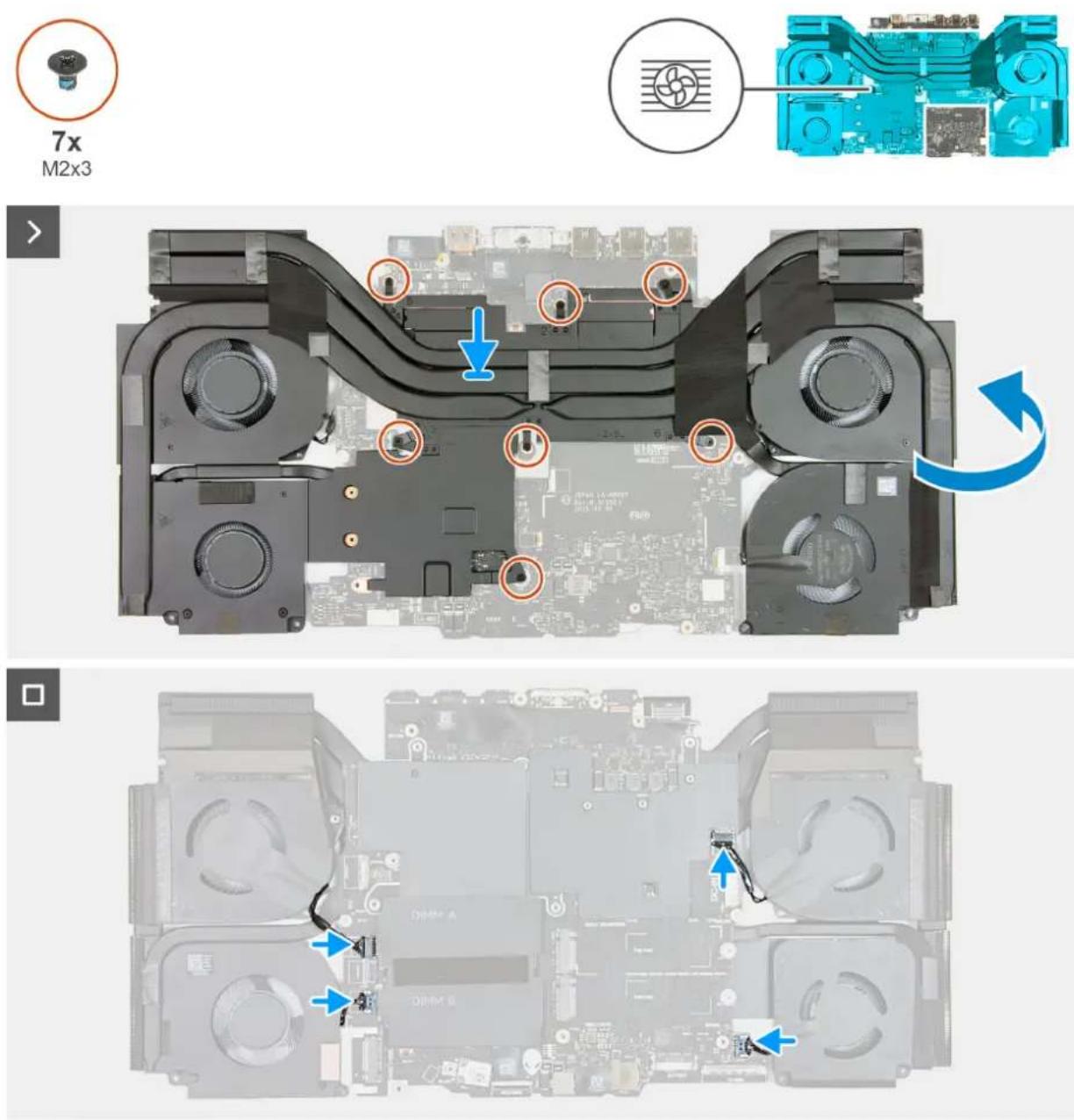

Figure 71. Installation de l'assemblage du ventilateur et du dissipateur de chaleur pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5060 ou RTX 5070

Figure 72. Installation de l'assemblage du ventilateur et du dissipateur de chaleur pour les ordinateurs expédiés avec une carte graphique NVIDIA GeForce RTX 5070 Ti, RTX 5080 ou RTX5090

Étapes

1.

PRÉCAUTION : N'utilisez pas de chiffon imbibé d'alcool pour nettoyer la graisse thermique Element 31 à la surface du processeur ou du processeur graphique, car la solution d'alcool du chiffon dissout la graisse Element 31 en particules métalliques conductrices. Si ces particules métalliques conductrices entrent en contact avec la surface de la carte système, un court-circuit se produit lors de la mise sous tension de l'ordinateur.

Alignez et placez délicatement l'assemblage du ventilateur et du dissipateur de chaleur sur la carte système.

1. Alignez les trous de vis de l'assemblage du ventilateur et du dissipateur de chaleur avec les trous de vis situés sur la carte système.
2. Remettez en place les sept vis (M2x3) qui fixent l'assemblage du ventilateur et du dissipateur de chaleur à la carte système.
3. Retournez l'assemblage de la carte système.
4. Connectez les câbles du ventilateur aux connecteurs (JFAN1, JFAN2, JFAN3 et JFAN4) sur la carte système.

Étapes suivantes

1. Suivez les procédures de l'étape 5 à l'étape 25 de la section Remise en place de la carte système.

i REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

1. Installez le port de l'adaptateur secteur.
2. Installez le dissipateur de chaleur du régulateur de tension.
3. Installez le cache d'E/S arrière.
4. Installez le disque SSD 2280 dans le logement 2 ou 3, selon le cas.
5. Installez le disque SSD 2230 ou SSD 2280 dans le logement 1, selon le cas.
6. Installez le module de mémoire.
7. Installez le cache de fond.
8. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Bouton d'alimentation

Retrait du bouton d'alimentation

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le module de mémoire.
4. Retirez le disque SSD 2230 ou SSD 2280 du logement 1, selon le cas.
5. Retirez le disque SSD 2280 du logement 2 ou 3, selon le cas.
6. Retirez le cache d'E/S arrière.
7. Retirez la batterie.
8. Retirez le dissipateur de chaleur du régulateur de tension.
9. Retirez la carte d'LAN.
10. Retirez le port de l'adaptateur secteur.
11. Suivez la procédure de l'étape 1 à l'étape 21 de la section Retrait de la carte système.

REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

À propos de cette tâche

Les images suivantes indiquent l'emplacement du bouton d'alimentation et fournissent une représentation visuelle de la procédure de retrait.

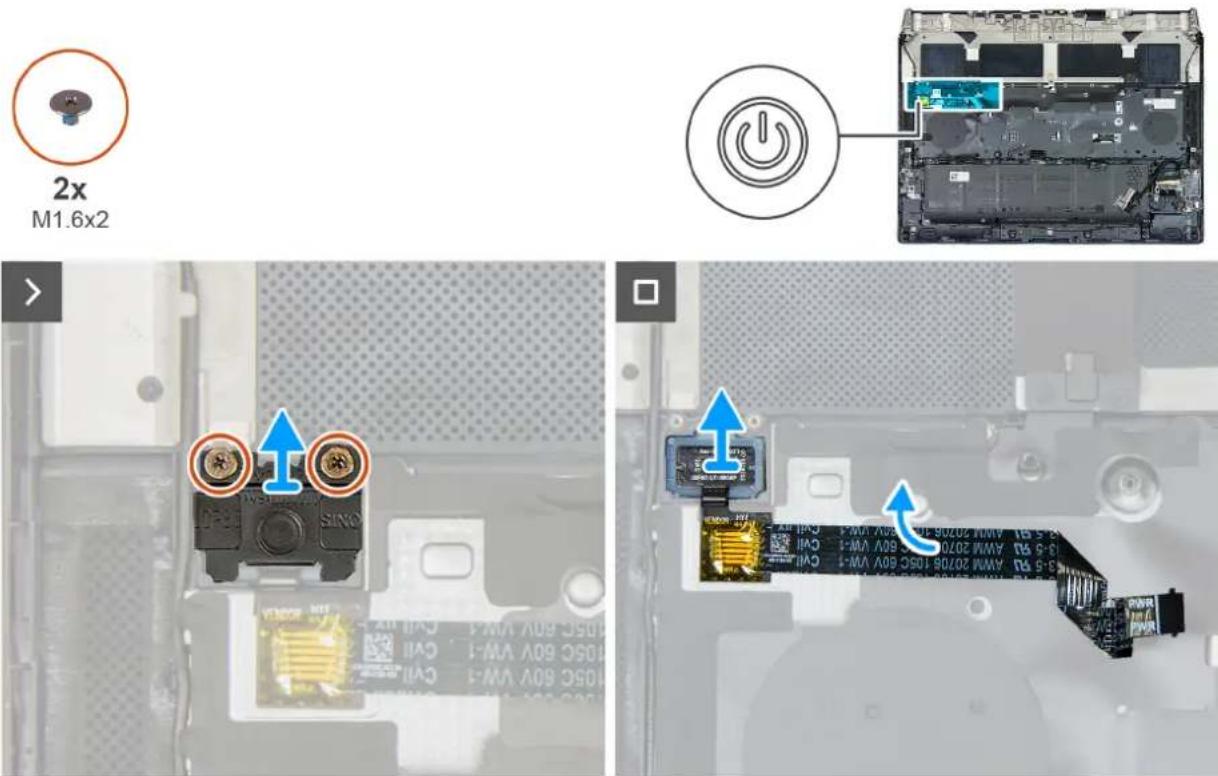

2x M1.6x2 Power SINO 105C 60V VW-1 105C 60V VW-3 105C 60V VW-4 105C 60V VW-5 105C 60V VW-6 105C 60V VW-7 105C 60V VW-8 105C 60V VW-9 105C 60V VW-10 105C 60V VW-11 105C 60V VW-12 105C 60V VW-13 105C 60V VW-14 105C 60V VW-15 105C 60V VW-16 105C 60V VW-17 105C 60V VW-18 105C 60V VW-19 105C 60V VW-20 105C 60V VW-21 105C 60V VW-22 105C 60V VW-23 105C 60V VW-24 105C 60V VW-25 105C 60V VW-26 105C 60V VW-27 105C 60V VW-28 105C 60V VW-29 105C 60V VW-30 105C 60V VW-31 105C 60V VW-32 105C 60V VW-33 105C 60V VW-34 105C 60V VW-35 105C 60V VW-36 105C 60V VW-37 105C 60V VW-38 105C 60V VW-39 105C 60V VW-40 105C 60V VW-41 105C 60V VW-42 105C 60V VW-43 105C 60V VW-44 105C 60V VW-45 105C 60V VW-46 105C 60V VW-47 105C 60V VW-48 105C 60V VW-49 105C 60V VW-50 105C 60V VW-51 105C 60V VW-52 105C 60V VW-53 105C 60V VW-54 105C 60V VW-55 105C 60V VW-56 105C 60V VW-57 105C 60V VW-58 105C 60V VW-59 105C 60V VW-60 105C 60V VW-61 105C 60V VW-62 105C 60V VW-63 105C 60V VW-64 105C 60V VW-65 105C 60V VW-66 105C 60V VW-67 105C 60V VW-68 105C 60V VW-69 105C 60V VW-70 105C 60V VW-71 105C 60V VW-72 105C 60V VW-73 105C 60V VW-74 105C 60V VW-75 105C 60V VW-76 105C 60V VW-77 105C 60V VW-78 105C 60V VW-79 105C 60V VW-80 105C 60V VW-81 105C 60V VW-82 105C 60V VW-83 105C 60V VW-84 105C 60V VW-85 105C 60V VW-86 105C 60V VW-87 105C 60V VW-88 105C 60V VW-89 105C 60V VW-90 105C 60V VW-91 105C 60V VW-92 105C 60V VW-93 105C 60V VW-94 105C 60V VW-95 105C 60V VW-96 105C 60V VW-97 105C 60V VW-98 105C 60V VW-99 105C 60V VW-9A AMM 2D/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B/2B

Figure 73. Installation du bouton d'alimentation

Étapes

1. Retirez les deux vis (M1,6x2) qui fixent le support du bouton d'alimentation à l'assemblage du repose-poignets et du clavier.
2. Soulevez le support du bouton d'alimentation pour le retirer.
3. Soulevez le bouton d'alimentation et son câble pour le retirer de l'assemblage repose-poignets et clavier.

Installation du bouton d'alimentation

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

propos de cette tâche

Les images suivantes indiquent l'emplacement du bouton d'alimentation et fournissent une représentation visuelle de la procédure d'installation.

2x M1.6x2

Figure 74. Installation du bouton d'alimentation

Étapes

1. Placez et alignez le bouton d'alimentation et son câble sur le logement de l'assemblage du repose-poignets et du clavier.
2. Alignez le trou de vis du support du bouton d'alimentation avec celui de l'assemblage du repose-poignets et du clavier.
3. Remettez en place les deux vis (M1,6x2) qui fixent le support du bouton d'alimentation à l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Suivez les procédures de l'étape 5 à l'étape 25 de la section Remise en place de la carte système.

REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

1. Installez le port de l'adaptateur secteur.
2. Installez de la carte d'LAN.
3. Installez le dissipateur de chaleur du régulateur de tension.
4. Installez la batterie.
5. Installez le cache d'E/S arrière.
6. Installez le disque SSD 2280 dans le logement 2 ou 3, selon le cas.
7. Installez le disque SSD 2230 ou SSD 2280 dans le logement 1, selon le cas.
8. Installez le module de mémoire.
9. Installez le cache de fond.
10. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Antenne principale WLAN

Retrait de l'antenne principale WLAN

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le module de mémoire.
4. Retirez le disque SSD 2230 ou SSD 2280 du logement 1, selon le cas.
5. Retirez le disque SSD 2280 du logement 2 ou 3, selon le cas.
6. Retirez le cache d'E/S arrière.
7. Retirez la batterie.
8. Retirez la carte d'E/S.
9. Retirez le dissipateur de chaleur du régulateur de tension.
10. Retirez la carte d'LAN.
11. Retirez le port de l'adaptateur secteur.
12. Suivez la procédure de l'étape 1 à l'étape 21 de la section Retrait de la carte système.

REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'antenne principale WLAN et fournissent une représentation visuelle de la procédure de retrait.

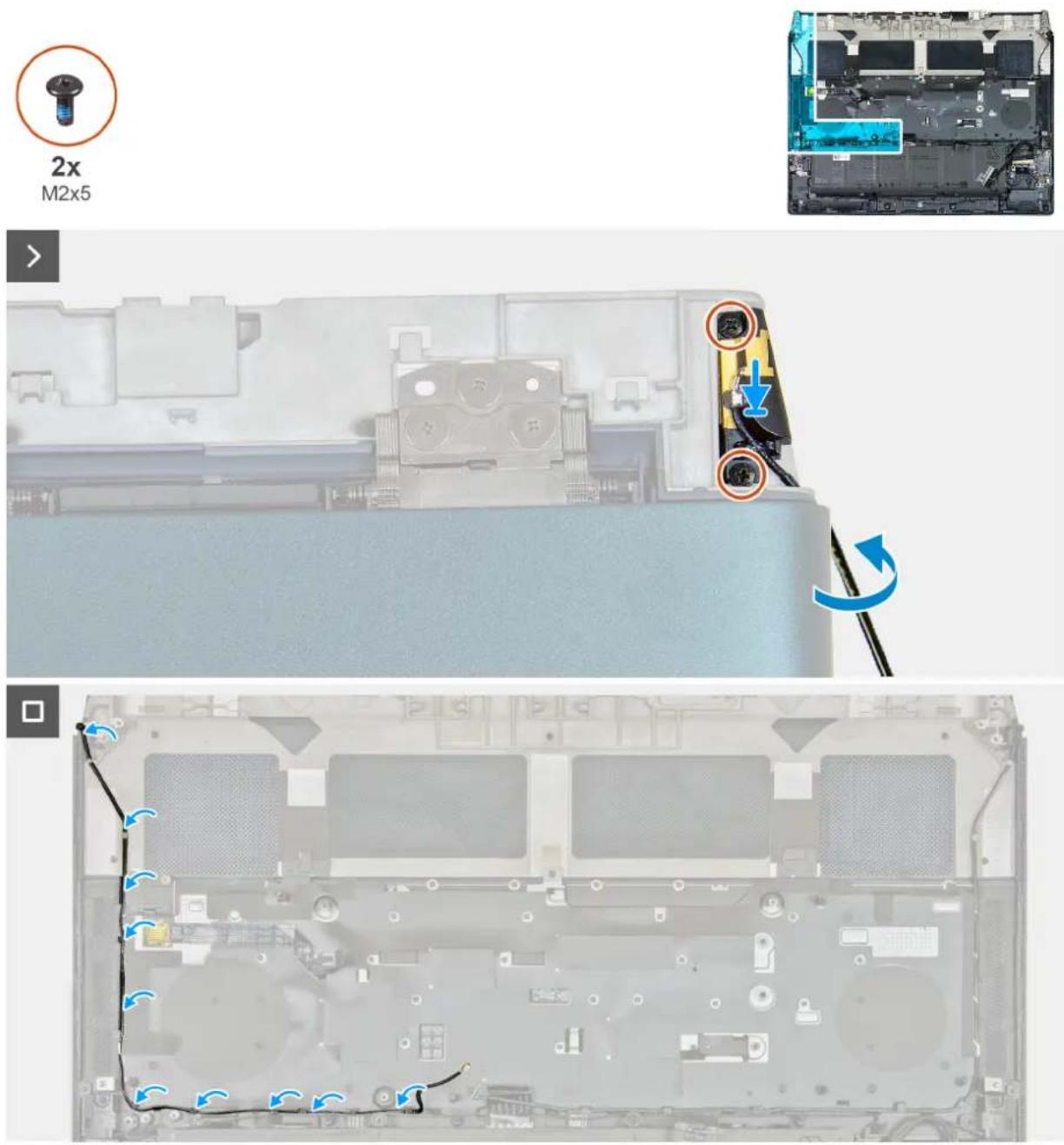

2x M2x5

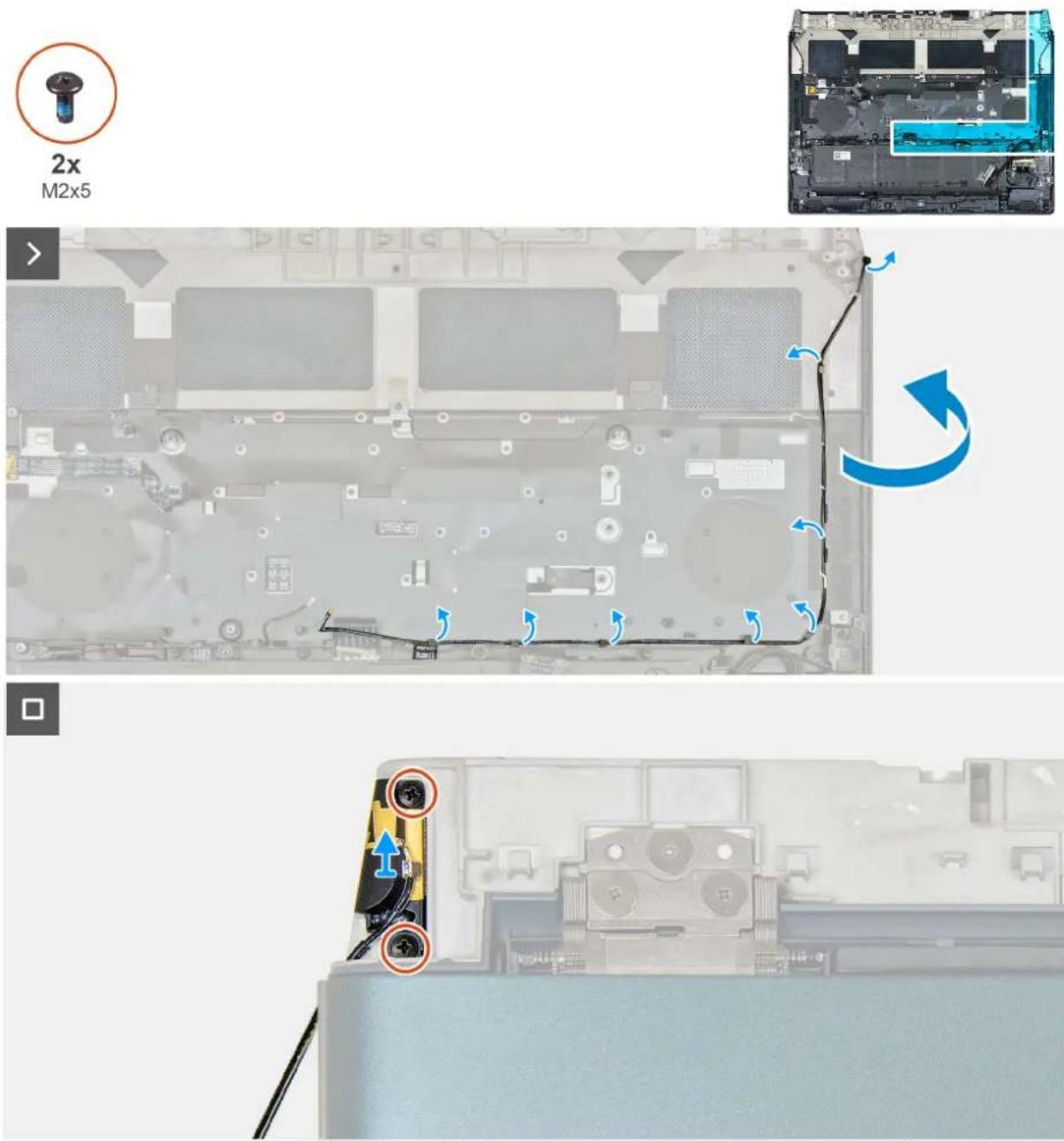

Figure 75. Retrait de l'antenne principale WLAN

Étapes

1. Retirez le câble de l'antenne principale WLAN des guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.
2. Retournez l'ordinateur.
3. Retirez les deux vis (M2x5) qui fixent l'antenne principale WLAN à l'assemblage du repose-poignets et du clavier.
4. Soulevez l'antenne principale WLAN, avec le câble, pour la retirer de l'assemblage du repose-poignets et du clavier.

Installation de l'antenne principale WLAN

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'antenne principale WLAN et fournissent une représentation visuelle de la procédure d'installation.

Figure 76. Installation de l'antenne principale WLAN

Étapes

1. Alignez et placez l'antenne principale WLAN, ainsi que son câble, dans le logement situé sur l'assemblage du repose-poignets et du clavier.
2. Remettez en place les deux vis (M2x5) qui fixent l'antenne principale WLAN à l'assemblage du repose-poignets et du clavier.
3. Retournez l'ordinateur.
4. Faites passer les câbles des antennes par les guides d'acheminement situés sur l'assemblage repose-poignets et clavier.

Étapes suivantes

1. Suivez les procédures de l'étape 5 à l'étape 25 de la section Remise en place de la carte système.

i REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

1. Installez le port de l'adaptateur secteur.
2. Installez de la carte d'LAN.
3. Installez le dissipateur de chaleur du régulateur de tension.
4. Installez la batterie.
5. Installez la batterie.
6. Installez le cache d'E/S arrière.
7. Installez le disque SSD 2280 dans le logement 2 ou 3, selon le cas.
8. Installez le disque SSD 2230 ou SSD 2280 dans le logement 1, selon le cas.
   10.Installez le module de mémoire.
9. Installez le cache de fond.
10. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Antenne auxiliaire WLAN

Retrait de l'antenne auxiliaire WLAN

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez le module de mémoire.
4. Retirez le disque SSD 2230 ou SSD 2280 du logement 1, selon le cas.
5. Retirez le disque SSD 2280 du logement 2 ou 3, selon le cas.
6. Retirez le cache d'E/S arrière.
7. Retirez la batterie.
8. Retirez le dissipateur de chaleur du régulateur de tension.
9. Retirez la carte d'LAN.
10. Retirez le port de l'adaptateur secteur.
11. Suivez la procédure de l'étape 1 à l'étape 21 de la section Retrait de la carte système.

i REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'antenne auxiliaire WLAN et fournissent une représentation visuelle de la procédure de retrait.

Figure 77. Retrait de l'antenne auxiliaire WLAN

Étapes

1. Retirez le câble de l'antenne auxiliaire WLAN des guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.
2. Retournez l'ordinateur.
3. Retirez les deux vis (M2x5) qui fixent l'antenne auxiliaire WLAN à l'assemblage du repose-poignets et du clavier.
4. Soulevez l'antenne auxiliaire WLAN, avec le câble, pour la retirer de l'assemblage du repose-poignets et du clavier.

Installation de l'antenne auxiliaire WLAN

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'antenne auxiliaire WLAN et fournissent une représentation visuelle de la procédure d'installation.

Figure 78. Installation de l'antenne auxiliaire WLAN

Étapes

1. Alignez et placez l'antenne auxiliaire WLAN, ainsi que son câble, dans le logement situé sur l'assemblage du repose-poignets et du clavier.
2. Remettez en place les deux vis (M2x5) qui fixent l'antenne auxiliaire WLAN à l'assemblage du repose-poignets et du clavier.

3. Retournez l'ordinateur.

4. Acheminez le câble de l'antenne auxiliaire WLAN par les guides d'acheminement situés sur l'assemblage du repose-poignets et du clavier.

Étapes suivantes

1. Suivez les procédures de l'étape 5 à l'étape 25 de la section Remise en place de la carte système.

i REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

1. Installez le port de l'adaptateur secteur.
2. Installez de la carte d'LAN.
3. Installez le dissipateur de chaleur du régulateur de tension.
4. Installez la carte d'E/S.
5. Installez la batterie.
6. Installez le cache d'E/S arrière.
7. Installez le disque SSD 2280 dans le logement 2 ou 3, selon le cas.
8. Installez le disque SSD 2230 ou SSD 2280 dans le logement 1, selon le cas.
9. Installez le module de mémoire.
10. Installez le cache de fond.
11. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Assemblage du repose-poignets et du clavier

Retrait de l'assemblage du repose-poignets et du clavier

PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le cache de fond.
3. Retirez la batterie.
4. Retirez le module de mémoire.
5. Retirez le disque SSD 2230 ou SSD 2280 du logement 1, selon le cas.
6. Retirez le disque SSD 2280 du logement 2 ou 3, selon le cas.
7. Retirez le cache d'E/S arrière.
8. Retirez la carte d'E/S.
9. Retirez l'assemblage des haut-parleurs.
10. Retirez l'assemblage du pavé tactile.
11. Retirez la carte contrôleur du clavier.
12. Retirez la carte du capteur HALL.
13. Retirez le dissipateur de chaleur du régulateur de tension.
14. Retirez l'assemblage d'écran.
    15.Retirez la carte d'LAN.
15. Retirez le port de l'adaptateur secteur.
16. Suivez la procédure de l'étape 1 à l'étape 21 de la section Retrait de la carte système.

REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

1. Retirez le bouton d'alimentation.

2. Retirez l'antenne principale WLAN.

20.Retirez l'antenne auxiliaire WLAN.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'assemblage du repose-poignets et du clavier et fournit une représentation visuelle de la procédure de retrait.

Étapes

Après avoir effectué les étapes préequises, l'assemblage repose-poignets et clavier est à votre disposition.

Installation de l'assemblage du repose-poignets et du clavier

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés.

Prérequis

Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.

À propos de cette tâche

Les images suivantes indiquent l'emplacement de l'assemblage du repose-poignets et du clavier, et fournissent une représentation visuelle de la procédure d'installation.

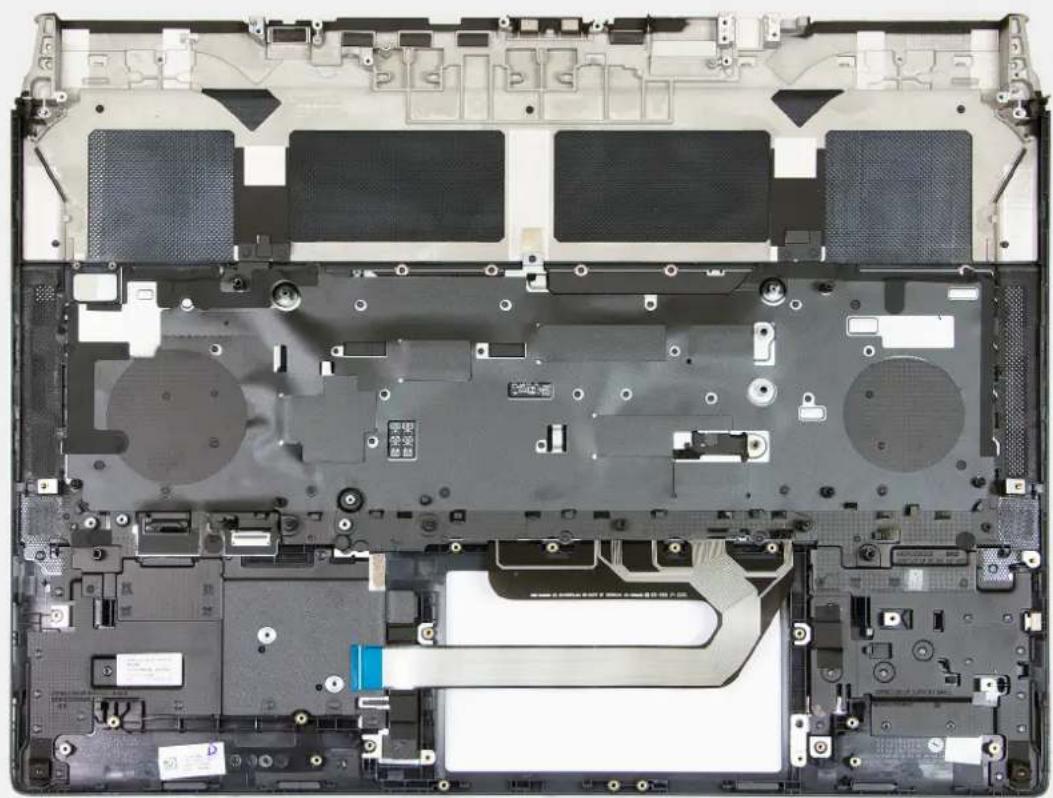

Figure 79. Installation de l'assemblage du repose-poignets et du clavier

Étapes

Placez l'assemblage du repose-poignets et du clavier sur une surface propre et plane, puis effectuez les étapes requises pour son installation.

Étapes suivantes

1. Installez l'antenne auxiliaire WLAN.
2. Installez l'antenne principale WLAN.
3. Installez le bouton d'alimentation.
4. Suivez les procédures de l'étape 5 à l'étape 25 de la section Remise en place de la carte système.

i REMARQUE : La carte système peut être installée et retirée avec le dissipateur de chaleur. Cela simplifie la procédure d'installation et de retrait tout en évitant de détériorer l'adhérence thermique entre la carte système et le dissipateur de chaleur.

1. Installez le port de l'adaptateur secteur.
2. Installez de la carte d'LAN.
3. Installez l'assemblage d'écran.
4. Installez le dissipateur de chaleur du régulateur de tension.
5. Installez la carte du capteur HALL.
6. Installez la carte contrôleur du clavier.
7. Installez l'assemblage du pavé tactile.
8. Installez l'assemblage des haut-parleurs.
9. Installez la carte d'E/S.
   14.Installez le cache d'E/S arrière.
10. Installez le disque SSD 2280 dans le logement 2 ou 3, selon le cas.
11. Installez le disque SSD 2230 ou SSD 2280 dans le logement 1, selon le cas.
    17.Installez le module de mémoire.
    18.Installez la batterie.
    19.Installez le cache de fond.
12. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.

Logiciel

Ce chapitre répertorie les systèmes d'exploitation pris en charge, ainsi que les instructions pour installer les pilotes.

Système d'exploitation

Votre ordinateur Alienware 18 Area-51 AA18250 prend en charge les systèmes d'exploitation suivants :

●Windows 11 Famille
●Windows 11 Professionnel

Pilotes et téléchargements

Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l'article de la base de connaissances Dell Forum aux questions Pilotes et téléchargements.

Configuration du BIOS

PRÉCAUTION : Certaines modifications peuvent empêcher l'ordinateur de fonctionner correctement. Avant d'effectuer des modifications dans la configuration du BIOS, notez les paramètres d'origine afin de pouvoir vous y reporter ultérieurement.
i REMARQUE : Les options répertoriées dans cette section peuvent varier en fonction de l'ordinateur et des appareils installés.

Vous pouvez modifier la configuration du BIOS pour les objectifs suivants :

• Obtenir des informations sur le matériel installé sur votre ordinateur, par exemple la quantité de RAM et la capacité du périphérique de stockage.
• Modifier les informations de configuration du système.
• Définir ou modifier les options sélectionnables par l'utilisateur, telles que le mot de passe de l'utilisateur, l'activation ou la désactivation des appareils de base et la configuration des paramètres du disque dur.

Accès au programme de configuration BIOS

Allumez ou redémarrez votre ordinateur, puis appuyez immédiatement sur la touche F2.

Touches de navigation

i REMARQUE : Pour la plupart des options de Configuration du BIOS, les modifications que vous apportez sont enregistrées, mais ne sont appliquées qu'au redémarrage de l'ordinateur.

Tableau 30. Touches de navigation

Touches Navigation
Flèche du haut Permet de revenir au champ précédent.
Flèche du bas Permet de passer au champ suivant.
Entrée Choisit une valeur dans le champ sélectionné (si applicable) ou permet de suivre le lien affiché dans le champ.
Barre d'espacement Permet d'étendre ou de réduire la liste dérouante, le cas échéant.
Onglet Passe au champ suivant.
Échap Permet de revenir à la page précédente jusqu'à ce que	l'écran principal s'affiche. Si vous appuyez sur « Echap » dans l'écran principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer l'ordinateur s'affiche.

Menu Démarrage ponctuel (F12)

Pour entrer dans le menu Démarrage ponctuel, allumez ou redémarrez votre ordinateur, puis appuyez immédiatement sur la touche F12.

i REMARQUE : Si vous ne parvenez pas à accéder au menu d'amorçage ponctuel, répétez l'action ci-dessus.

Le menu d'amorçage ponctuel affiche les appareils à partir desquels vous pouvez démarrer, ainsi que les options permettant de lancer des diagnostics. Les options du menu de démarrage sont les suivantes :

• Disque amovible (si disponible)
• Unité STXXXX (si disponible)

REMARQUE : XXX correspond au numéro de disque SATA.

• Lecteur optique (si disponible)
- Disque dur SATA (si disponible)
• Diagnostics

L'écran du menu d'amorçage ponctuel affiche également l'option d'accès à l'écran Configuration du BIOS.

Afficher les options de configuration avancée

À propos de cette tâche

Certaines options de configuration du BIOS ne sont visibles qu'en activant le mode Configuration avancée, qui est désactivé par défaut.

i REMARQUE : Les options de configuration du BIOS, y compris les options Configuration avancée, sont décrites dans la section Options de configuration du système.

Pour activer Configuration avancée :

Étapes

1. Accédez à la configuration du BIOS.
   Le menu Présentation apparaît.
2. Cliquez sur l'option Configuration avancée pour le faire basculer en mode ON.
   Les options de configuration avancée du BIOS sont affichées.

Afficher les options de service

À propos de cette tâche

Les options de service sont masquées par défaut et ne sont visibles qu'en saisissant une commande de raccourci.

i REMARQUE : Les options de service sont décrites dans Options de configuration du BIOS.

Pour afficher les options de service :

Étapes

1. Accédez à la configuration du BIOS.
   Le menu Présentation apparaît.
2. Saisissez la combinaison de touches de raccourci Ctrl+Alt+S pour afficher les options Service.
   Les options Service sont affichées.

Options de configuration du système

i REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu'au redémarrage de l'ordinateur.

i REMARQUE : Les éléments répertoriés dans cette section peuvent varier en fonction de votre ordinateur et des périphériques qui y sont installés.

Tableau 31. Options de configuration du système : menu Présentation

Présentation

Alienware 18 Area-51 AA18250

Version du BIOS Affiche le numéro de version du BIOS.

N° de service Affiche l’étiquette de service de l’ordinateur.

Tableau 31. Options de configuration du système : menu Présentation (suite)

Présentation
Numéro d'inventaire Affiche le numéro d'inventaire de l'ordinateur.
Date de fabrication Affiche la date de fabrication de l'ordinateur.
Date de propriété Affiche la date de propriété de l'ordinateur.
Code de service express Affiche le code de service Express de l'ordinateur.
Étiquette de propriété Affiche l'étiquette de propriété de l'ordinateur.
Informations sur la batterie
Principal Affiche la batterie principale de l'ordinateur.
Niveau de la batterie Affiche le niveau de la batterie de l'ordinateur.
État de la batterie Affiche l'état de la batterie de l'ordinateur.
Intégrité Affiche l'intégrité de la batterie de l'ordinateur.
Adaptateur secteur Indique si l'adaptateur secteur est connecté. Si elle est connectée, affiche le type d'adaptateur secteur connecté.
Informations sur le processeur
Type de processeur Affiche le type du processeur.
Vitesse d'horloge maximale Affiche la vitesse d'horloge maximale du processeur.1 REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Nombre de cœurs Affiche le nombre de cœurs du processeur.
ID du processeur Affiche le code d'identification du processeur.
Processor L2 cache (Mémoire cache du processeur L2)	Affiche les informations relatives au cache L2 du processeur.
Mémoire cache de niveau 3 du processeur	Affiche les informations relatives au cache L3 du processeur.
Version du microcode Affiche la version du microcode.1 REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Compatible Intel Hyper-Threading Indique si le processeur est compatible avec la technologie Hyper-Threading (HT).1 REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Technologie Intel vPro	Indique si l'ordinateur prend en charge la technologie vPro ou non vPro.
Informations sur la mémoire
Mémoire installée	Affiche la mémoire totale installée sur l'ordinateur.
Mémoire disponible	Affiche la mémoire totale disponible sur l'ordinateur.
Vitesse de la mémoire	Affiche la vitesse de la mémoire.1 REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Technologie de mémoire	Affiche la technologie utilisée pour la mémoire.
DIMM_SLOT A	Afficher les informations sur le logement DIMM1 de la mémoire.
DIMM_SLOT B	Afficher les informations sur le logement DIMM2 de la mémoire.
Informations sur les appareils
Type de panneau	Affiche le type de panneau d'écran disponible sur l'ordinateur.

Tableau 31. Options de configuration du système : menu Présentation (suite)

Présentation

Révision du panneau Affiche les informations relatives à la révision du panneau de votre ordinateur.

Contrôleur vidéo Affiche le type de contrôleur vidéo disponible sur l’ordinateur.

Mémoire vidéo Affiche les informations de mémoire vidéo de l’ordinateur.

Appareil Wi-Fi Affiche les informations des appareils sans fil de l’ordinateur.

Résolution native Affiche la résolution native de l’ordinateur.

Version du BIOS vidéo Affiche la version du BIOS vidéo de l’ordinateur.1| REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.

Contrôleur audio Affiche les informations sur le contrôleur audio de l’ordinateur.

Appareil Bluetooth Affiche les informations de périphérique Bluetooth de l’ordinateur.

Contrôleur vidéo dGPU Affiche les informations relatives au contrôleur vidéo dGPU de votre ordinateur.

Tableau 32. Options de configuration du système : menu Configuration du démarrage

Boot Configuration (Configuration du démarrage)
Séquence de démarrage
Séquence de démarrage Affiche la séquence de démarrage.
Activer la priorité de démarrage PXE	Si une nouvelle option de démarrage PXE est détectée, elle sera ajoutée en haut de la séquence de démarrage.Par défaut, l’option Activer la priorité de démarrage PXE est désactivée.
Ordre de démarrage réseau UEFI	Utilisé pour sélectionner l’ordre de démarrage de l’option IPv4 ou IPv6.
Démarrage de la carte SD (Secure Digital)	Permet d’activer ou de désactiver le démarrage en lecture seule à partir d’une carte Secure Digital (SD).Par défaut, l’option Démarrer la carte Secure Digital (SD) est désactivée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Secure Boot	Le Secure Boot est une méthode qui garantit l’intégrité du chemin de démarrage en effectuant une validation supplémentaire du système d’exploitation et des cartes d’extension PCI. L’ordinateur cesse de démarrer sur le système d’exploitation lorsqu’un composant n’est pas authentifié au cours du processus de démarrage.Secure Boot peut être activé dans la configuration du BIOS ou à l’aide d’interfaces de gestion telles que Dell Command|Configure, mais ne peut être désactivé qu’à partir de la configuration du BIOS.
Activer le démarrage sécurisé Permet à l’ordinateur de démarrer uniquement en utilisant des logiciels d’amorçage validés.Par défaut, l’option Activer Secure Boot est désactivée. Pour plus de sécurité, Dell Technologies recommande de maintenir l’option Secure Boot activée pour s’assurer que le firmware UEFI valide le système d’exploitation au cours du processus de démarrage.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.1| REMARQUE : Pour activer l’option Secure Boot, l’ordinateur doit être en mode de démarrage UEFI et l’option d’activation des ROM en option héritées doit être désactivée.
Mode Secure Boot Permet d’activer ou de désactiver le mode de fonctionnement Secure Boot.

Tableau 32. Options de configuration du système : menu Configuration du démarrage (suite)

Boot Configuration (Configuration du démarrage)
	Par défaut, le Mode déployé est sélectionné. Le Mode déployé devrait être sélectionné pour le fonctionnement normal de Secure Boot.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Gestion des clés experte
Activer le mode personnalisé Permet de modifier les clés de sécurité PK, KEK, db et dbx des bases de données.Par défaut, l’option Activer le mode personnalisé est désactivée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Gestion des clés en mode personnalisé Permet de sélectionner les valeurs personnalisées de la gestion experte des clés.Par défaut, l’option PK est sélectionnée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.

Tableau 33. Options de configuration du système : menu Périphériques intégrés

Périphériques intégrés
Date/Time
Date Indique la date de l’ordinateur au format MM/JJ/AAAA. Les changements de format de date prennent effet immédiatement.
Heure Indique l’heure de l’ordinateur au format HH/MM/SS sur 24 heures. Vous pouvez sélectionner un format 12 heures ou 24 heures. Les changements de format d’heure prennent effet immédiatement.
Caméra
Activer la webcam Active la webcam.Par défaut, l’option Activer la webcam est activée. ⓘ REMARQUE : Selon la configuration commandée, l’option de configuration de la webcam peut ne pas être disponible.
Audio
Activer l’audio Active tout contrôleur audio intégré.Par défaut : toutes les options sont activées.
Activer le microphone Active le microphone.Par défaut, l’option Activer le microphone est activée. ⓘ REMARQUE : Selon la configuration commandée, l’option de configuration du microphone peut ne pas être disponible.
Activer le haut-parleur interne Active le haut-parleur interne.Par défaut, l’option Activer le haut-parleur interne est activée.
Configuration USB/Thunderbolt
Activer la prise en charge du démarrage Thunderbolt	Active le périphérique de l’adaptateur Thunderbolt et les appareils USB connectés à l’adaptateur Thunderbolt pour les utiliser lors du prédémarrage du BIOS.Par défaut, l’option Activer la prise en charge du démarrage Thunderbolt est activée.

Tableau 33. Options de configuration du système : menu Périphériques intégrés (suite)

Périphériques intégrés
	i| REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Activer les modules de prédémarrage Thunderbolt (et PCIe derrière TBT)	Active les périphériques PCIe connectés via un adaptateur Thunderbolt pour exécuter l’option ROM UEFI des périphériques PCIe (le cas échéant) lors du prédémarrage.Par défaut, l’optionActiver les modules de prédémarrage Thunderbolt (et PCIe derrière TBT) est désactivée.
	i| REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 34. Options de configuration du système : menu Stockage

Stockage
Opération SATA/NVMe
Opération SATA/NVMe Définit le mode d'exploitation du contrôleur de disque dur SATA intégré.Par défaut, l'option RAID activé est sélectionnée.
Interface de stockage Affiche les informations des divers disques intégrés.
Activation des ports	Active ou désactive le disque SSD PCIe M.2.Par défaut, les options SSD-1 M.2 PCIe, SSD-2 M.2 PCIe et SSD-3 M.2 PCIe sont activées.
Création de rapports SMART
Activer la création de rapports SMART	Active ou désactive l'option de création de rapports SMART.Par défaut, l'option Activer la création de rapports SMART est désactivée.1 REMARQUE: Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Informations sur les disques Affiche les informations des disques intégrés.
Activer la carte média
Carte SD (Secure Digital) Active ou désactive les cartes SD.L'option Carte Secure Digital (SD) est activée.1 REMARQUE: Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Mode en lecture seule de carte Secure Digital (SD)	Active ou désactive le mode en lecture seule de la carte SD.1 REMARQUE: Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.Par défaut, l'option Mode en lecture seule de carte Secure Digital (SD) est désactivée.

Tableau 35. Options de configuration du système : menu Affichage

Écran
Luminosité de l'affichage
Luminosité lors du fonctionnement sur batterie	Par défaut, la luminosité de l'écran est définie sur 50 lorsque l'ordinateur fonctionne sur batterie. Définissez la luminosité de l'écran lorsque l'ordinateur fonctionne sur batterie.

Tableau 35. Options de configuration du système : menu Affichage (suite)

Écran
	i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Luminosité lors de l'alimentation secteur	Par défaut, la luminosité de l'écran est définie sur 100 lorsque l'ordinateur fonctionne sur l'alimentation secteur. Définissez la luminosité de l'écran lorsque l'ordinateur fonctionne sur l'alimentation secteur.i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Logo plein écran	Active ou désactive l'affichage du logo en mode plein écran sur l'ordinateur, si l'image correspond à la résolution de l'écran.Par défaut, l'optionLogo en plein écranest désactivée.i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Hybrid Graphics/Advanced Optimus
Activer Hybrid Graphics/Advanced Optimus (le cas échéant)	Si cette option est activée, l'ordinateur permet aux contrôleurs graphiques intégrés et séparés de fonctionner ensemble pour optimiser la fonctionnalité et l'autonomie de la batterie.Par défaut, l'optionActiver Hybrid Graphics/Advanced Optimus (le cas échéant) est activée.i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 36. Options de configuration du système : menu Connexion

Connexion
Activer les appareils sans fil
WLAN Active ou désactive l’appareil WLAN interne.Par défaut, l’optionWLANest activée.
Bluetooth Active ou désactive le périphérique Bluetooth interne.Par défaut, l’optionBluetoothest activée.
Activer la pile réseau UEFI
Activer la pile réseau UEFI	Active ou désactive la pile réseau UEFI et commande le contrôleur LAN intégré.Par défaut, l’optionActiver la pile réseau UEFIest activée.1REMARQUE: Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Disque de démarrage PXE IPv4	L’option de démarrage PXE IPv4 est disponible lorsqu’elle est activée.1REMARQUE: Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Disque de démarrage PXE IPv6	L’option de démarrage PXE IPv6 est disponible lorsqu’elle est activée.1REMARQUE: Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Fonctionnalité de démarrage HTTP(s)
Démarrage HTTP(s)	Lorsque cette option est activée, elle prend en charge le démarrage HTTP(s) sur le BIOS client, qui offre des options de connexion filaire ou sans fil et HTTP/HTTPS.

Tableau 36. Options de configuration du système : menu Connexion (suite)

Connexion
	i REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Modes de démarrage HTTP(s) En mode automatique, l’URL de démarrage est obtenue à partir deraréponse DHCP. L’URL de démarrage spécifie le serveur de démarrage HTTPet l’emplacement du fichier NBP (Network Boot Program). En mode manuel,l’utilisateur entre dans la zone de texte l’URL qui doit commencer par http://ou https:// et se terminer par le nom du fichier NBP.Par défaut, lemode automatiqueest sélectionné.i REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Certificat CA Téléchargez ou supprimez le certificat CA.i REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 37. Options de configuration du système : menu Alimentation

Alimentation
Configuration de la batterieConfiguration de la batterie Active ou désactive le fonctionnement de la batterie de l’ordinateur pendant les heures pleines. Utilisez le tableau Début de charge personnalisé et Arrêt de charge personnalisé personnalisée pour empêcher l’utilisation de l’alimentation secteur entre certaines périodes de chaque jour.Par défaut, l’option Adaptatif est sélectionnée. Les paramètres de la batterie sont optimisés de manière évolutive en fonction de votre séquence d’utilisation typique de la batterie.
Configuration avancée
Activer la configuration avancée du niveau de charge de la batterie	Permet d’activer la configuration avancée du niveau de charge de la batterie depuis le début de la journée à une période de travail spécifiée. Lorsque l’option est activée, elle permet de réduire l’état de fonctionnement de la batterie, tout en prenant en charge l’utilisation intensive de la batterie au cours de la journée.Par défaut, l’option Activer la configuration avancée du niveau de charge de la batterie est désactivée.1 REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
USB PowerShare
Activer USB PowerShare Active ou désactive la fonction USB PowerShare sur l’ordinateur.Par défaut, l’option USB PowerShare est désactivée.
Gestion thermiqueGestion thermique Ce paramètre permet au système de gestion thermique du ventilateur et du processeur d’ajuster les performances, le bruit et la température du système.Par défaut, l’option Optimisée est sélectionnée.
Prise en charge de l’éveil par USB
Éveil système lors de la connexion à une station d’accueil Dell USB-C	Lorsque l’option est activée, la connexion d’une station d’accueil Dell USB-C sort l’ordinateur de l’état de veille, de veille prolongée ou hors tension.Par défaut, l’option Éveil système lors de la connexion à une station d’accueil Dell USB-C est activée.

Tableau 37. Options de configuration du système : menu Alimentation (suite)

Alimentation
i	REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Bloquer la mise en veille
Bloquer la mise en veille Permet ou empêche l’ordinateur de passer en mode veille (S3) dans le système d’exploitation.Par défaut, l’option Bloquer la mise en veille est désactivée.i	REMARQUE : Lorsque l’option est activée, l’ordinateur ne va pas se mettre en veille, Intel Rapid Start est désactivé automatiquement, et l’option d’alimentation du système d’exploitation est vide si elle a été définie sur Mise en veille.i
	REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Interrupteur du capot
Activer l’interrupteur du capot Active ou désactive l’interrupteur du capot.Par défaut, l’option Activer l’interrupteur du capot est activée.
Sous tension Capot ouvert Lorsque l’option est activée, elle permet de mettre l’ordinateur sous tension lorsqu’il est éteint, à l’ouverture du capot.Par défaut, l’option Sous tension Capot ouvert est activée.

Tableau 38. Options de configuration du système : menu Sécurité

Sécurité
Technologie Intel Platform TrustIntel Platform Trust Technology On Active ou désactive le module PTT (Intel Platform Trust Technology) pour le système d'exploitation.Par défaut, l'optionIntel Platform Trust Technology On est activée.Pour plus de sécurité, Dell Technologies recommande de maintenir le module TPM (Trusted Platform Module) activé pour permettre à ces technologies de sécurité de fonctionner pleinement.
Dérivation PPI pour les commandes d'effacement	L'option Dérivation PPI pour commandes d'effacement permet au système d'exploitation de gérer certains aspects du PTT. Lorsque cette option est activée,vous n'êtes pas invité à confirmer les modifications apportées à la configuration PTT.Par défaut, l'optionDérivation PPI pour commandes d'effacementest désactivée.Pour plus de sécurité, Dell Technologies recommande de maintenir l'optionDérivation PPI pour commandes d'effacementdésactivée.
Effacer Si elle est activée, l'optionEffacer efface les informations stockées dans le module TPM après avoir quitté le BIOS du système. Cette option revient à l'état désactivé lorsque l'ordinateur redémarre.Par défaut, l'optionEffacerest désactivée.Dell Technologies recommande d'activer l'optionEffaceruniquement lorsque les données TPM doivent être effacées.i| REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
AbsoluteAbsolute Le logiciel Absolute fournit diverses solutions de cybersécurité, certaines nécessitantdes logiciels préchargés sur les ordinateurs Dell et intégrés dans le BIOS. Pour

Tableau 38. Options de configuration du système : menu Sécurité (suite)

Sécurité
	utiliser ces fonctionnalités, vous devez activer le paramètre Absolute du BIOS et contacter Absolute pour la configuration et l'activation.Par défaut, l'optionAbsoluteest activée.Pour plus de sécurité, Dell Technologies recommande de maintenir l'optionAbsoluteactivée.⚠ AVERTISSEMENT: L'option Désactivé de manière permanente ne peut être sélectionnée qu'une seule fois. Lorsque l'option Désactivé de manière permanente est sélectionnée, le module Absolute Persistence ne peut pas être réactivité. Aucune autre modification de l'état Activer/Désactiver n'est autorisée. ⓘ REMARQUE: Les options Activer/Désactiver ne sont pas disponibles lorsque l'ordinateur est à l'état activé. ⓘ REMARQUE: Lorsque les fonctionnalités Absolute sont activées, l'intégration Absolute ne peut pas être désactivée à partir de l'écran de configuration du BIOS.
Sécurité du chemin de démarrage UEFI
Sécurité du chemin de démarrage UEFI	Cette option détermine si l'ordinateur doit inviter ou non l'utilisateur à saisir le mot de passe administrateur (si défini) lors du lancement sur un périphérique d'un chemin de démarrage UEFI à partir du menu de démarrage F12.L'option Toujours, sauf disquedur interneest activée par défaut. ⓘ REMARQUE: Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 39. Options de configuration du système : menu Mots de passe

Mots de passe
Mot de passe administrateur	Le mot de passe administrateur empêche l'accès non autorisé aux options de configuration du BIOS. Une fois le mot de passe administrateur défini, les options de configuration du BIOS ne peuvent être modifiées qu'après avoir fourni le mot de passe correct.Les règles et dépendances suivantes s'appliquent au mot de passe administrateur :• Le mot de passe administrateur ne peut pas être défini si les mots de passe du système et/ou du stockage interne sont précédemment définis.• Le mot de passe administrateur peut être utilisé à la place des mots de passe du système et/ou du stockage interne.• Lorsque cette option est définie, le mot de passe administrateur doit être fourni lors d'une mise à jour de firmware.• L'effacement du mot de passe administrateur efface également le mot de passe du système (s'il est défini).Dell Technologies recommande d'utiliser un mot de passe administrateur pour empêcher toute modification non autorisée des options de configuration du BIOS.
Mot de passe système	Le mot de passe du système empêche l'ordinateur de démarrer sur un système d'exploitation sans saisir le mot de passe correct.Les règles et dépendances suivantes s'appliquent lorsque le mot de passe du système est utilisé :• L'ordinateur s'arrête lorsqu'il est inactif pendant environ 10 minutes à l'invite de mot de passe du système.• L'ordinateur s'arrête après trois tentatives incorrectes de saisie du mot de passe du système.

Tableau 39. Options de configuration du système : menu Mots de passe (suite)

Mots de passe
	L’ordinateur s’arrête lorsque la toucheÉchapest enfoncée à l’invite duMot de passe système.Vous n’êtes pas invité à saisir le motde passe du système lorsque l’ordinateur sort du mode veille.Dell Technologies recommande d’utiliser le mot de passe système dans les situations où il est probable qu’un ordinateur soit perdu ou volé.
Configuration du mot de passe	La page Configuration du mot de passe comprend plusieurs options pour modifier les exigences des mots de passe du BIOS. Vous pouvez modifier la longueur minimale et maximale des mots de passe et exiger des mots de passe pour contenir certaines classes de caractères (majuscules, minuscules, chiffres, caractères spéciaux).Lorsque l’optionLettre majusculeestactivée, le mot de passe doit comporter au moins une lettre majuscule.Lorsque l’optionLettre minusculeestactivée, le mot de passe doit comporter au moins une lettre minuscule.Lorsque l’optionChiffrestactivée, le mot de passe doit comporter au moins un chiffre.Lorsque l’optionCaractère spécialest activée, le mot de passe doit comporter au moins un des caractères spéciaux suivants : !”#$%&’()*+,-./;<=>?@[\]^_‘{}]~.Lors de la définition deCaractères minimumpour la longueur du mot de passe, Dell Technologies recommande de définir la longueur minimale du mot de passe sur huit caractères minimum.1|REMARQUE: Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Ignorer le mot de passe	L’optionIgnorer le mot de passepermet à l’ordinateur de redémarrer à partir du système d’exploitation sans saisir le mot de passe du système ou du disque dur.Si l’ordinateur a déjà démarré sur le système d’exploitation, il est supposé que l’utilisateur a déjà saisi le mot de passe correct du système ou du disque dur.1|REMARQUE: Cette option ne supprime pas la nécessité de saisir le mot de passe après l’arrêt.Par défaut, l’optionIgnorer le mot de passeest désactivée.Pour plus de sécurité, Dell Technologies recommande de maintenir l’optionIgnorer le mot de passeactivée.1|REMARQUE: Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Modifications de mot de passe
Autoriser les changements de mot de passe non admin	L’optionAutoriser les changements de mot de passe non admindans la configuration du BIOS permet à un utilisateur final de définir ou de modifier les mots de passe du système ou du disque dur sans saisir le mot de passe administrateur. Cela permet à un administrateur de contrôler les paramètres du BIOS, mais permet à un utilisateur final de fournir son propre mot de passe.L’optionAutoriser les changements de mot de passe non administrateurest activée par défaut.Pour plus de sécurité, Dell Technologies recommande de conserver l’optionAutoriser les modifications de mot de passe non administrateur désactivée.1|REMARQUE: Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Verrouillage de la configuration par l’administrateur

Tableau 39. Options de configuration du système : menu Mots de passe (suite)

Mots de passe
Activer le verrouillage de la configuration par l'administrateur	L’optionVerrouillage de la configuration par l'administrateur empêche même un utilisateur final d'afficher la configuration du BIOS s’il n’a pas saisi au préalable le mot de passe administrateur (s’il est défini).Par défaut, l’optionActiver le verrouillage de la configuration par l'administrateur est désactivée.Pour plus de sécurité, Dell Technologies recommande de conserver l’optionVerrouillage de la configuration admin désactivée.1| REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Verrouillage du mot de passe maître
Activer le verrouillage du mot de passe maître	Le paramètreVerrouillage du mot de passe maîtrevous permet de désactiver la fonctionnalité Mot de passe de récupération. En cas d’oubli du mot de passe du système, administrateur ou du disque dur, l’ordinateur devient inutilisable.1| REMARQUE:Lorsque le mot de passe du propriétaire est défini, l’optionVerrouillage du mot de passe maître n’est pas disponible.1| REMARQUE:Lorsqu’un mot de passe de disque dur interne est défini, il doit d’abord être effacé avant que le verrouillage du mot de passe maître puisse être modifié.Par défaut, l’optionActiver le verrouillage du mot de passe maîtreest désactivée.Dell Technologies ne recommande pas d’activer leVerrouillage du mot de passe maître, sauf si vous avez implémenté votre propre système de récupération de mot de passe.1| REMARQUE:Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 40. Options de configuration du système : menu Restauration de mise à jour

Mise à jour, récupération
Restauration du BIOS à partir du disque dur
Restauration du BIOS à partir du disque dur	Cette option permet ou non à l'utilisateur, dans certains cas où le BIOS est endommagé, de récupérer à partir d'un fichier de restauration situé sur son disque dur principal ou sur un lecteur USB externe.Par défaut, l'optionRécupération du BIOS à partir du disquedurest activée.1REMARQUE:La récupération du BIOS à partir du disque dur n'est pas disponible pour les disques à autochiffrement (SED).iREMARQUE:La récupération du BIOS est conçue pour corriger le bloc du BIOS principal et ne peut pas fonctionner si le bloc d'amorçage est endommagé. De plus, cette option ne fonctionne pas en cas de corruption EC, de corruption ME ou de problème lié au matériel. L'image de récupération doit exister sur une partition non cryptée sur le disque.iREMARQUE:Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Mise à niveau du BIOS vers une version antérieure
Autoriser la mise à niveau vers une version antérieure du BIOS	Autorise la mise à niveau du firmware du système vers ses versions précédentes.Par défaut, l'optionAutoriser la mise à niveau vers une version antérieure du BIOS est activée.

Tableau 40. Options de configuration du système : menu Restauration de mise à jour (suite)

Mise à jour, récupération
SupportAssist OS Recovery
SupportAssist OS Recovery	Permet d'activer ou de désactiver le flux de démarrage pour l'outil de récupération SupportAssist OS Recovery si certaines erreurs système surviennent.Par défaut, l'optionSupportAssist OS Recoveryest activée.
BIOSConnect
BIOSConnectActive ou désactive la récupération du système d'exploitation du service Cloud sile système d'exploitation principal ne parvient pas à démarrer avec un nombre de défaillances égal ou supérieur à la valeur spécifiée par l'option de configuration du seuil de récupération automatique du système d'exploitation, et que le système d'exploitation du service local ne parvient pas à démarrer ou n'est pas installé.Par défaut, l'optionBIOSConnectest activée.
Seuil de restauration automatique du système d'exploitation Dell
Seuil de restauration automatique du système d'exploitation Dell	Permet de contrôler le flux de démarrage automatique pour la console SupportAssist System Resolution, ainsi que pour l'outil de récupération du système d'exploitation Dell OS Recovery.Par défaut, la valeurSeuil de restauration automatique du systèmed'exploitation Dellest définie sur 2.1REMARQUE: Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 41. Options de configuration du système : menu Gestion des systèmes

Gestion du système
Numéro de série Affiche l’étiquette de service de l’ordinateur.
Numéro d’inventaire	Crée un numéro d’inventaire pour l’ordinateur qu’un administrateur informatique peut utiliser pour identifier de manière unique un ordinateur spécifique.1| REMARQUE :Une fois défini dans le BIOS, le numéro d’inventaire ne peut pas être modifié.
Comportement sur secteurÉveil sur secteur	Permet ou non à l’ordinateur de se mettre sous tension et de démarrer lorsque l’ordinateur est alimenté sur secteur.Par défaut, l’option Activation du réseau AC est désactivée.1| REMARQUE :Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Éveil par LAN/WLAN	Active ou désactive l’allumage de l’ordinateur à l’aide d’un signal LAN spécial.Par défaut, l’optionWake-on-LAN/WLANest désactivée.1| REMARQUE :Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Heure du démarrage automatiqueHeure du démarrage automatique	Permet de mettre sous tension automatiquement l’ordinateur chaque jour ou à une date ou une heure prédéfinie. Cette option ne peut être configurée que si le mode Auto On Time (heure de démarrage automatique) est défini sur Everyday (tous les jours), Weekdays (jours ouvrables) ou Selected Days (jour défini).Par défaut, l’optionHeure du démarrage automatiqueest désactivée.

Tableau 41. Options de configuration du système : menu Gestion des systèmes (suite)

Gestion du système
	i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Première date de mise sous tension définieDéfinir la date de propriété Vous permet de définir la date de propriété.Par défaut, l’option Définir la date de propriété est désactivée.
	i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Diagnostics
Demandes de l’agent du système d’exploitation	Permet d’activer ou de désactiver l’option permettant aux applications s’exécutant dans le système d’exploitation de s’exécuter avec des diagnostics avant démarrage lors des démarrages ultérieurs.i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Restauration automatique de l’autotest de démarrageRestauration automatique de l’autotest de démarrage	Permet d’activer ou de désactiver la récupération automatique de l’ordinateur en cas de panne d’alimentation ou d’échec non lié à l’autotest de démarrage en appliquant des mesures d’atténuation.Par défaut, l’optionRestauration automatique de l’autotest de démarrageest activée.i REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 42. Options de configuration du système : menu Clavier

Clavier
Options de verrouillage des touches de fonction
Options de verrouillage des touches de fonction	Active ou désactive l’option de verrouillage des touches Fn.Par défaut, l’option Options de verrouillage des touches de fonction est activée.
Mode de verrouillage	Par défaut, l’option Mode de verrouillage secondaire est activée. Avec cette option, les touches F1-F12 analysent le code selon leurs fonctions secondaires.
Langue du clavier RVB pour chaque touche	Sélectionnez la langue correspondant au clavier installé sur votre système.Par défaut, l’option Anglais (États-Unis) est sélectionnée.

Tableau 43. Options de configuration du système : menu Comportement préalable au démarrage

Comportement prédémarrage

Avertissements de l'adaptateur

Activer les avertissements de l'adaptateur Permet d'activer les messages d'avertissement lors du démarrage lorsque des adaptateurs dotés d'une capacité d'alimentation moindre sont détectés.Par défaut, l'option Activer les avertissements de l'adaptateur est activée.RemARQUE : Pour afficher cette option, activez le mode Configuration avancéecomme décrit dans Affichage des options de configuration avancée.

Avertissements et erreurs

Tableau 43. Options de configuration du système : menu Comportement préalable au démarrage (suite)

Comportement prédémarrage
Avertissements et erreurs Active ou désactive l'action à effectuer lorsqu'un avertissement ou une erreur survient.Par défaut, l'option Invite en cas d'avertissements et d'erreurs est sélectionnée.1| REMARQUE : En cas d'erreur estimée critique pour le fonctionnement du matériel de l'ordinateur, arrêtez le fonctionnement de l'ordinateur.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Avertissements USB-C
Activer les messages d'avertissement de la station d'accueil	Permet d'activer les messages d'avertissement lors du démarrage lorsque des adaptateurs USB-C dotés d'une capacité d'alimentation moindre sont détectés.Par défaut, l'option Activer les messages d'avertissement de la station d'accueil est activée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Prolonger le délai de POST du BIOSProlonger le délai de POST du BIOS Définit le temps de chargement du POST (Power-On Self-Test) du BIOS.Par défaut, l'option 0 seconde est sélectionnée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Signe de vie
Signal audio anticipé Active ou désactive Audio Sign of Life.Par défaut, l'option Signal audio précoce est désactivée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.Affichage anticipé du logo Affiche le signe de vie du logo.Par défaut, l'option Affichage anticipé du logo est activée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.
Rétroéclairage du clavier anticipé Active ou désactive l'indication de signe de vie du rétroéclairage du clavier.Par défaut, l'option Rétroéclairage du clavier anticipé est activée.1| REMARQUE : Pour afficher cette option, activez le mode Configuration avancée comme décrit dans Affichage des options de configuration avancée.

Tableau 44. Options de configuration du système : menu Virtualisation

Prise en charge de la virtualisation
Intel Trusted Execution Technology (TXT)
Intel Trusted Execution Technology (TXT)	Indique si un moniteur de machine virtuelle mesuré (MVMM) peut utiliser les fonctions matérielles supplémentaires fournies par Intel Trusted Execution Technology. Les options suivantes doivent être activées afin d'activer Intel TXT :●Module TPM (Trusted Platform Module)●Intel Hyper-Threading●Tous les cœurs du processeur (prise en charge multi-cœur)●Intel Virtualization Technology

Tableau 44. Options de configuration du système : menu Virtualisation (suite)

Prise en charge de la virtualisation
	●Intel VT for Direct I/OPar défaut, l’optionIntel Trusted Execution Technology (TXT) est désactivée.1| REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Protection DMA
Active le support DMA avant démarrage	Vous permet de contrôler la protection DMA avant démarrage à la fois pour les ports internes et externes. Cette option n’active pas directement la protection DMA dans le système d’exploitation.1| REMARQUE : Cette option n’est pas disponible lorsque le paramètre de virtualisation pour IOMMU est désactivé (VT-d/AMD Vi).Par défaut, l’optionActiver le support DMA avant démarrageest activée.Pour plus de sécurité, Dell Technologies recommande de maintenir l’optionActiverle support DMA avant démarrageactivée.1| REMARQUE : Cette option est fournie uniquement à des fins de compatibilité, car certains matériels plus anciens ne sont pas compatibles avec DMA.1| REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
Active le support DMA du noyau du système d’exploitation	Vous permet de contrôler la protection DMA du noyau à la fois pour les ports internes et externes. Cette option n’active pas directement la protection DMA dans le système d’exploitation. Pour les systèmes d’exploitation qui prennent en charge la protection DMA, ce paramètre indique au système d’exploitation que le BIOS prend en charge cette fonctionnalité.1| REMARQUE : Cette option n’est pas disponible lorsque le paramètre de virtualisation pour IOMMU est désactivé (VT-d/AMD Vi).Par défaut, l’optionActiver le support DMA du noyau du système d’exploitation est activée.1| REMARQUE : Cette option est fournie uniquement à des fins de compatibilité, car certains matériels plus anciens ne sont pas compatibles avec DMA.1| REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 45. Options de configuration du système : menu Performances

Performances
Intel SpeedStep
Activer la technologie Intel SpeedStep Permet à l’ordinateur d’ajuster dynamiquement la fréquence de cœur et la tension du processeur, diminuant ainsi la production de chaleur et la consommation électrique moyennes.Par défaut, l’optionActiver la technologie Intel SpeedStepest activée.i| REMARQUE : Pour afficher cette option, activez les options de servicecomme décrit dansAffichage des options de service.
Activer les états C adaptatifs pour carte graphique séparée	Permet ou non à l’ordinateur de détecter l’utilisation élevée des cartes graphiques séparées et d’ajuster les paramètres de l’ordinateur pour optimiser les performances pendant cette période.Par défaut, l’optionActiver les états C adaptatifs pour carte graphique séparée est activée.i| REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 45. Options de configuration du système : menu Performances (suite)

Performances
Overclocking Feature (fonctionnalité de surcadençage)
Overclocking Feature (fonctionnalité de surcadençage)	Active ou désactive les fonctions globales de surcadençage.Par défaut, l’optionActiver la technologie Intel Turbo Boostest désactivée.i| REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.
N° de niveau d’overclocking du noyau Lorsque cette option est activée, elle permet au processeur de régler le rapport dynamique et la tension dans un environnement en mode Turbo.
Décalage d’activation du circuit de régulation thermique
Décalage d’activation du circuit de régulation thermique	Permet d’ajuster le décalage du circuit de régulation thermique du processeur.L’augmentation du décalage du circuit de régulation thermique modère les performances du processeur.i| REMARQUE : Pour afficher cette option, activez le modeConfigurationavancéecomme décrit dansAffichage des options de configuration avancée.

Tableau 46. Options de configuration du système : menu Journaux système

Journaux système
Journal des événements du BIOS
Effacer le journal des événements du BIOS Sélectionnez l’option permettant de conserver ou d’effacer les journaux des événements du BIOS.Par défaut, l’optionConserver le journalest sélectionnée.i| REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Journal des événements thermiques
Effacer le contenu du journal des événements thermiques	Sélectionnez l’option permettant de conserver ou d’effacer le contenu des journaux des événements thermiques.Par défaut, l’optionConserver le journalest sélectionnée.i| REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.
Journal des événements d’alimentation
Effacer le contenu du journal des événements d’alimentation	Sélectionnez l’option permettant de conserver ou d’effacer le contenu des journaux des événements d’alimentation.Par défaut, l’optionConserver le journalest sélectionnée.i| REMARQUE : Pour afficher cette option, activez le modeConfiguration avancéecomme décrit dansAffichage des options de configuration avancée.

Mise à jour du BIOS

Mise à jour du BIOS dans Windows

À propos de cette tâche

PRÉCAUTION : Si BitLocker n'est pas suspendu avant la mise à jour du BIOS, la clé BitLocker ne sera pas reconnue lors du prochain redémarrage de l'ordinateur. Vous êtes alors invité à saisir la clé de récupération pour continuer, et l'ordinateur affiche une invite vous la demandant à chaque redémarrage. Si vous ne fournissez pas la clé de récupération, vous risquez de perdre des données ou de devoir réinstaller le système d'exploitation. Pour plus d'informations, reportez-vous à la ressource de la base de connaissances Mise à jour du BIOS sur les systèmes Dell avec BitLocker activé.

△ PRÉCAUTION : Ne mettez pas l'ordinateur hors tension pendant la procédure de mise à jour flash du BIOS. L'ordinateur ne démarre pas si vous le mettez hors tension.

Étapes

1. Accédez au site de support Dell.
2. Accédez à Identifier votre produit ou demander de l'aide. Dans la zone, saisissez l'identifiant du produit, le modèle ou la demande de service, ou bien décrivez ce que vous recherchez, puis cliquez sur Rechercher.

i REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Détecter ce PC. Le site détecte automatiquement votre appareil, et vous pouvez cliquer sur Explorer le support produit pour accéder à la page de support de votre appareil. Vous pouvez également utiliser l'ID de produit ou rechercher manuellement le modèle de votre ordinateur.

1. Cliquez sur Pilotes et téléchargements.
2. Sélectionnez le système d'exploitation installé sur votre ordinateur.
3. Dans la liste déroulante Catégorie, sélectionnez BIOS.
4. Sélectionnez la version BIOS la plus récente et cliquez sur Télécharger pour télécharger le fichier BIOS de votre ordinateur.
5. Une fois le téléchargement terminé, accédez au dossier où le fichier de mise à jour du BIOS a été enregistré.
6. Double-cliquez sur le fichier de mise à jour du BIOS et suivez les instructions qui s'affichent à l'écran.

Pour plus d'informations, consultez l'article de la base de connaissances sur le site du support Dell.

Mise à jour du BIOS à l'aide d'une clé USB dans Windows

À propos de cette tâche

PRÉCAUTION : Si BitLocker n'est pas suspendu avant la mise à jour du BIOS, la clé BitLocker ne sera pas reconnue lors du prochain redémarrage de l'ordinateur. Vous êtes alors invité à saisir la clé de récupération pour continuer, et l'ordinateur affiche une invite vous la demandant à chaque redémarrage. Si vous ne fournissez pas la clé de récupération, vous risquez de perdre des données ou de devoir réinstaller le système d'exploitation. Pour plus d'informations, reportez-vous à la ressource de la base de connaissances Mise à jour du BIOS sur les systèmes Dell avec BitLocker activé.
△ PRÉCAUTION : Ne mettez pas l'ordinateur hors tension pendant la procédure de mise à jour flash du BIOS. L'ordinateur ne démarre pas si vous le mettez hors tension.

Étapes

1. Accédez au site de support Dell.
2. Accédez à Identifier votre produit ou demander de l'aide. Dans la zone, saisissez l'identifiant du produit, le modèle ou la demande de service, ou bien décrivez ce que vous recherchez, puis cliquez sur Rechercher.

i REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Détecter ce PC. Le site détecte automatiquement votre appareil, et vous pouvez cliquer sur Explorer le support produit pour accéder à la page de support de votre appareil. Vous pouvez également utiliser l'ID de produit ou rechercher manuellement le modèle de votre ordinateur.

1. Cliquez sur Pilotes et téléchargements.

2. Sélectionnez le système d'exploitation installé sur votre ordinateur.

3. Dans la liste déroulante Catégorie, sélectionnez BIOS.
4. Sélectionnez la version BIOS la plus récente et cliquez sur Télécharger pour télécharger le fichier BIOS de votre ordinateur.
5. Créez une clé USB de démarrage. Pour plus d'informations, recherchez l'article dans la base de connaissances sur le site de support Dell.
6. Copiez le fichier d'installation du BIOS sur la clé USB de démarrage.
7. Connectez la clé USB de démarrage à l'ordinateur qui nécessite une mise à jour du BIOS.
8. Redémarrez l'ordinateur et appuyez sur la touche F12.
9. Sélectionnez la clé USB à partir du menu Démarrage unique.
10. Saisissez le nom du fichier d'installation du BIOS, puis appuyez sur Entrée. L'utilitaire de mise à jour du BIOS s'affiche.
11. Suivez les instructions qui s'affichent à l'écran pour terminer la mise à jour du BIOS.

Mise à jour du BIOS depuis le menu de démarrage ponctuel

Pour mettre à jour le BIOS à partir du menu de démarrage unique, reportez-vous à l'article de la base de connaissances 000128928 sur le site de support Dell.

Mot de passe système et de configuration

PRÉCAUTION : Les fonctionnalités de mot de passe fournissent un niveau de sécurité de base pour les données de l'ordinateur.
PRÉCAUTION : Assurez-vous de verrouiller votre ordinateur lorsqu'il n'est pas utilisé. N'importe quel utilisateur peut accéder aux données de l'ordinateur s'il est laissé sans surveillance.

Tableau 47. Mot de passe système et de configuration

Type de mot de passe Description
Mot de passe système Mot de passe que vous devez saisir pour dé	marrer sur votre système d'exploitation.
Mot de passe de configuration Mot de passe que vous devez saisir	pour accéder aux paramètres du BIOS de l'ordinateur et les modifier.

Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l'ordinateur.

i REMARQUE : La fonctionnalité de mot de passe système et de configuration est désactivée par défaut.

Attribution d'un mot de passe système ou de configuration

Prérequis

Vous pouvez attribuer un nouveau mot de passe système ou admin uniquement lorsque l'état est configuré sur Non défini. Pour entrer dans la configuration du BIOS, appuyez sur F2 immédiatement après la mise sous tension ou le redémarrage.

Étapes

1. Pour accéder à la configuration du système, appuyez sur la touche F2 immédiatement après la mise sous tension ou le redémarrage.
2. Dans l'écran BIOS du système ou Configuration du système, sélectionnez Sécurité et appuyez sur Entrée. L'écran Sécurité s'affiche.
3. Sélectionnez Mot de passe système/admin et créez un mot de passe dans le champ Entrer le nouveau mot de passe.
   Suivez les instructions pour créer le mot de passe système :
4. Le mot de passe peut contenir jusqu'à 32 caractères.

5. Le mot de passe doit contenir au moins un caractère spécial "(!" # \$ % & '* + , - . / : ; <= > ? @ [ \ ] ^ _ ` { | })"

6. Le mot de passe peut contenir des nombres de 0 à 9.

7. Le mot de passe peut contenir des lettres de A à Z et de a à z.

8. Saisissez le mot de passe système que vous avez saisi précédemment dans le champ Confirmer le nouveau mot de passe et cliquez sur OK.

9. Appuyez sur Y pour les enregistrer.

L'ordinateur redémarre.

Suppression ou modification d'un mot de passe du système ou de configuration existant

Prérequis

Vérifiez que l'état du mot de passe est défini sur Déverrouillé dans la configuration du système avant de tenter de supprimer ou modifier le mot de passe système et/ou le mot de passe de configuration existant. Vous ne pouvez pas supprimer ou modifier un mot de passe système ou de configuration si l'état du mot de passe est défini sur Verrouillé. Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après la mise sous tension ou un redémarrage.

Étapes

1. Pour accéder à la configuration du système, appuyez sur la touche F2 immédiatement après la mise sous tension ou le redémarrage.
2. Dans l'écran BIOS du système ou Configuration du système, sélectionnez Sécurité du système et appuyez sur Entrée. L'écran Sécurité du système s'affiche.
3. Dans l'écran Sécurité du système, vérifiez que l'état du mot de passe est Déverrouillé.
4. Sélectionnez Mot de passe système. Mettez à jour ou supprimez le mot de passe système existant et appuyez sur Entrée ou la touche Tab.
5. Sélectionnez Mot de passe de configuration. Mettez à jour ou supprimez le mot de passe de configuration existant et appuyez sur Entrée ou la touche Tab.

REMARQUE : Si vous modifiez le mot de passe système et/ou de configuration, un message vous invite à ressaisir le nouveau mot de passe. Si vous supprimez le mot de passe système et/ou de configuration, confirmez la suppression quand vous y êtes invité.

1. Appuyez sur Echap. Un message vous invite à enregistrer les modifications.
2. Appuyez sur Y pour les enregistrer et quitter l'écran Configuration du système. L'ordinateur redémarre.

Effacement des paramètres CMOS

À propos de cette tâche

PRÉCAUTION : L'effacement des paramètres CMOS réinitialise les paramètres du BIOS sur votre ordinateur.

Étapes

1. Éteignez l'ordinateur.
2. Repérez le bouton d'alimentation.
3. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 25 secondes.

Effacement des mots de passe système et de configuration

À propos de cette tâche

Pour effacer les mots de passe système et de configuration, contactez le support technique Dell comme indiqué sur la page Contacter le support.

i REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passe Windows ou d'application, consultez la documentation fournie avec votre système Windows ou votre application.

Dépannage

Manipulation des batteries lithium-ion rechargeables gonflées

Comme la plupart des ordinateurs portables, les ordinateurs portables Dell utilisent des batteries lithium-ion. Il s'agit d'un type de batterie lithium-ion rechargeable parmi d'autres. Les batteries lithium-ion rechargeables ont gagné en popularité ces dernières années et elles sont devenues chose courante dans l'industrie électronique en raison de la préférence des clients pour un format plat (en particulier avec les nouveaux ordinateurs portables ultra-fins) et une batterie longue durée. La technologie de la batterie lithium-ion rechargeable va de pair avec la possibilité que les cellules de la batterie gonflent.

Une batterie gonflée peut avoir un impact sur les performances de l'ordinateur portable. Afin de prévenir d'éventuels dommages au boîtier ou aux composants internes du périphérique pouvant amener au dysfonctionnement de l'appareil, cessez d'utiliser l'ordinateur portable et déchargez-le en débranchant l'adaptateur secteur et en laissant la batterie se vider.

Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de la manière qui convient. Nous vous recommandons de contacter le support Dell pour découvrir les options de remplacement d'une batterie gonflée selon les modalités de la garantie applicable ou du contrat de service, y compris les options de remplacement par un technicien de service agréé par Dell.

Les consignes de manipulation et de remplacement des batteries lithium-ion rechargeables sont les suivantes :

• Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables.
• Déchargez la batterie avant de la retirer de l'ordinateur portable. Pour décharger la batterie, débranchez l'adaptateur secteur de l'ordinateur et utilisez-le uniquement sur batterie. La batterie est complètement déchargée si l'ordinateur ne s'allume plus lorsque vous appuyez sur le bouton d'alimentation.
• La batterie ne doit pas être écrasée, abîmée, transpercée avec des objets étrangers ou laissée tomber.
• N'exposez pas la batterie à des températures élevées. Ne désassemblez pas les modules de batterie et les cellules.
  • N'appuyez pas sur la batterie.
• Ne pliez pas la batterie.
• N'utilisez pas d'outil, quels qu'ils soient, pour faire levier sur la batterie.
• Si une batterie reste coincée dans un périphérique à la suite d'un gonflement, n'essayez pas de la libérer. En effet, perforer, plier ou écraser une batterie peut être dangereux.
• Ne tentez pas de remonter une pile endommagée ou gonflée dans un ordinateur portable.
• Les batteries gonflées couvertes par la garantie doivent être retournées à Dell dans un conteneur d'expédition approuvé (fourni par Dell). cela doit être conforme aux réglementations en matière de transport. Les batteries gonflée qui ne sont pas couvertes par la garantie doivent être mises au rebut dans un centre de recyclage approuvé. Contactez le support Dell sur le site de support Dell afin d'obtenir de l'aide et des informations supplémentaires.
• L'utilisation d'une batterie d'une autre marque ou qui n'est pas compatible avec Dell peut accroître le risque d'incendie ou d'explosion. Remplacez la batterie uniquement par une batterie compatible achetée auprès de Dell, conçue pour fonctionner avec votre ordinateur Dell. N'utilisez pas de batterie provenant d'un autre ordinateur. Achetez toujours des batteries authentiques sur le site Dell ou directement auprès de Dell.

Les batteries lithium-ion rechargeables peuvent gonfler pour diverses raisons comme l'âge, le nombre de cycles de charge ou l'exposition à des températures élevées. Pour plus d'informations sur la façon d'améliorer les performances et la durée de vie de la batterie de votre ordinateur portable et d'éviter que le problème ne se reproduise, recherchez Batterie d'ordinateur portable Dell sur le site de support technique Dell.

Diagnostics Dell SupportAssist de vérification des performances système avant démarrage

À propos de cette tâche

Les diagnostics SupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent des options pour des appareils ou groupes de d'appareils particuliers, vous permettant de :

- Exécuter des tests automatiquement ou dans un mode interactif

- Répéter les tests

- Afficher ou enregistrer les résultats des tests

- Exécuter des tests approfondis pour ajouter plus d'options et obtenir des détails sur les appareils défaillants

- Afficher des messages d'état qui indiquent lorsque les tests ont abouti.

- Visualiser des messages d'erreur qui vous informent des problèmes rencontrés pendant l'exécution d'un test.

i REMARQUE : Le test de certains périphériques nécessite l'intervention de l'utilisateur. Assurez-vous toujours d'être présent devant l'ordinateur lorsque les tests de diagnostic sont effectués.

Pour plus d'informations, voir la section Exécution de diagnostics et de tests matériels Dell avant démarrage sur votre ordinateur Dell.

Exécution de la vérification des performances système avant démarrage SupportAssist

Étapes

1. Allumez votre ordinateur.
2. Pendant le démarrage de l'ordinateur, appuyez sur la touche F12.
3. Dans l'écran du menu de démarrage, sélectionnez Diagnostics.

Le test rapide de diagnostic commence.

i REMARQUE : Pour plus d'informations sur l'exécution de la vérification des performances système avant démarrage SupportAssist sur un appareil spécifique, voir le site de support Dell.

1. En cas de problèmes, des codes d'erreur s'affichent.

Notez le code d'erreur et le numéro de validation et contactez Dell.

Auto-test intégré (BIST)

M-BIST (autotest intégré de la carte mère)

Le M-BIST est l'outil d'autotest de diagnostic intégré à la carte système permettant de diagnostiquer de façon plus précise les pannes du contrôleur embarqué de la carte système.

i REMARQUE : Cet outil peut être démarré manuellement avant le POST (Power On Self-Test).

Comment réaliser un test M-BIST

i REMARQUE : Avant de lancer M-BIST, assurez-vous que l'ordinateur est hors tension.

1. Maintenez la touche M et le bouton d'alimentation enfoncés pour lancer M-BIST.
2. Le voyant d'état de la batterie peut afficher deux états :

- Éteint : aucune panne n'a été détectée.

- Orange et blanc : indique un problème au niveau de la carte système.

1. En cas de panne de la carte système, le voyant d'état de la batterie clignote selon l'un des codes d'erreur suivants pendant 30 secondes :

Tableau 48. Codes d'erreur LED

Séquence de clignotement Problème possible
Rouge Bleu
2. 1 Panne de processeur
2. 8 Panne du rail d'alimentation LCD
1. 1 Échec de la détection du module TPM
2. 4. Mémoire/défaillance de RAM

1. En l'absence de problème au niveau de la carte système, les écrans de couleur unie (décrits dans le LCD-BIST) défilent sur l'écran LCD pendant 30 secondes, après quoi l'écran LCD s'éteint.

Autotest intégré logique (L-BIST)

L-BIST est une amélioration de l'outil de diagnostic des codes d'erreur LED et est lancé automatiquement pendant l'auto-test de démarrage. L-BIST vérifie le rail d'alimentation de l'écran LCD. En l'absence d'alimentation de l'écran LCD (autrement dit, en cas de défaillance du circuit L-BIST), le voyant LED d'état de la batterie signale un code d'erreur [2,8] ou [2,7].

i REMARQUE : Si l'auto-test L-BIST échoue, l'auto-test LCD-BIST ne fonctionnera pas, car l'écran LCD n'est pas alimenté.

Comment appeler L-BIST

1. Mettez votre ordinateur sous tension.

2. Si l'ordinateur ne démarre pas normalement, vérifiez le voyant LED d'état de la batterie :

3. Si le voyant LED d'état de la batterie signale un code d'erreur [2,7], il se peut que le câble d'écran ne soit pas branché correctement.

4. Si le voyant LED d'état de la batterie signale un code d'erreur [2,8], le rail d'alimentation de l'écran LCD de la carte système est défaillant. L'écran LCD n'est donc pas alimenté.

5. Si le code d'erreur [2,7] s'affiche, vérifiez que le câble de l'écran est correctement branché.

6. Si le code d'erreur [2,8] s'affiche, remplacez la carte système.

Autotest intégré de l'écran LCD (LCD-BIST)

Les ordinateurs portables Dell disposent d'un outil de diagnostic intégré qui vous aide à déterminer si l'anomalie d'écran que vous rencontrez est un problème inhérent à l'écran LCD de l'ordinateur portable Dell ou à la carte vidéo (processeur graphique) et aux paramètres de l'ordinateur.

Lorsque vous remarquez des anomalies de l'écran comme des clignotements, des distorsions, des problèmes de clarté, des images floues, des lignes horizontales/verticales ou des décolorations, il est toujours recommandé d'isoler l'écran LCD en exécutant la procédure LCD-BIST.

Comment appeler la procédure LCD-BIST

1. Éteignez l'ordinateur.
2. Déconnectez tous les périphériques connectés à l'ordinateur. Ne branchez que l'adaptateur secteur (chargeur) à l'ordinateur.
3. Assurez-vous que l'écran LCD est propre (pas de particules de poussière sur la surface de l'écran).
4. Maintenez la touche D enfoncée et appuyez sur le bouton d'alimentation pour passer en mode LCD-BIST. Maintenez la touche D enfoncée jusqu'à ce que l'ordinateur démarre.
5. L'écran affiche des couleurs unies et change deux fois les couleurs sur tout l'écran en blanc, noir, rouge, vert et bleu.
6. L'écran affiche ensuite les couleurs blanc, noir et rouge.
7. Examinez avec précaution l'écran pour détecter des anomalies (lignes, couleurs floues ou distorsion à l'écran).
8. À la fin de la dernière couleur unie (rouge), l'ordinateur s'arrête.
   i REMARQUE : Les diagnostics avant démarrage de Dell SupportAssist commencent par le lancement d'un test LCD-BIST ; l'utilisateur doit alors intervenir pour confirmer le bon fonctionnement de l'écran LCD.

Voyants de diagnostic du système

Cette section répertorie les voyants de diagnostic du système de votre Alienware 18 Area-51 AA18250.

Le tableau suivant indique les séquences de clignotement du voyant de service, ainsi que les problèmes associés à ces codes. Les codes du voyant de diagnostic se composent d'un nombre à deux chiffres, et les chiffres sont séparés par une virgule. Le nombre correspond à une séquence de clignotement. Le premier chiffre indique le nombre de clignotements en orange, tandis que le deuxième correspond au nombre de clignotements en blanc. Le voyant de service clignote de la manière suivante :

- Le voyant LED de service clignote le nombre de fois correspondant à la valeur du premier chiffre et s'éteint après une courte pause.

• Le voyant de service clignote ensuite le nombre de fois correspondant à la valeur du deuxième chiffre.
• Le voyant de service s'éteint à nouveau, avec une pause plus longue.
• Après la deuxième pause, la séquence de clignotement se répète.

Tableau 49. Codes lumineux des diagnostics
Codes des voyants de diagnostic (rouge, bleu) Description du problème

1,1. Échec de la détection du module TPM
1,2.	Défaillance du périphérique Flash SPI irrécupérable
1,5. Contrôleur intégré (EC) incapable de programmer i-Fuse
1,6. Collecte générique des erreurs subites de flux de code EC
1,7. Flash non RPMC sur le système fusionné Boot Guard
1,8.	Le signal « Erreur catastrophique » du chipset s'est déclenché
2,1. Défaut de la configuration du processeur ou du processeur proprement dit
2,2. Carte système : défaillance BIOS ou ROM (Read-Only Memory)
2,3. Aucune barrette de mémoire/RAM (Random-Access Memory) détectée
2,4. Défaillance de la mémoire/RAM (Random-Access Memory)
2,5. Mémoire non valide installée
2,6. Erreur de la carte système ou du chipset
2,7. Message SBIOS de défaillance de l'écran LCD
2,8. Affichez la panne du rail d'alimentation sur la carte système
3,1. Défaillance de la batterie CMOS
3,2. Défaillance d'interface PCI de carte vidéo/Défaillance de puce
3,3. Image de récupération non trouvée
3,4. Image de récupération trouvée mais non valide
3,5. Erreur du rail d'alimentation EC
3,6. Détection d'une altération Flash par SBIOS
3,7. Délai d'expiration de ME pour répondre au message HECI
4,1. Défaillance temporaire de la batterie

Récupération du système d'exploitation

Lorsque l'ordinateur ne parvient pas à démarrer sur le système d'exploitation même après plusieurs tentatives, il lance automatiquement l'outil de récupération du système d'exploitation Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery est un outil autonome préinstallé sur les ordinateurs Dell exécutant le système d'exploitation Windows. Il se compose d'outils pour diagnostiquer et résoudre les problèmes qui peuvent se produire avant que votre ordinateur démarre à partir du système d'exploitation. Il vous permet de diagnostiquer les problèmes matériels, réparer votre ordinateur, sauvegarder vos fichiers et restaurer votre ordinateur à son état d'origine.

Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s'il ne parvient pas à démarrer à partir du système d'exploitation principal à cause de défaillances logicielles ou matérielles.

Pour plus d'informations sur l'outil Dell SupportAssist OS Recovery, consultez le guide de l'utilisateur Dell SupportAssist OS Recovery User's Guide sur la page Serviceability Tools sur le site de support Dell.. Cliquez sur SupportAssist, puis sur SupportAssist OS Recovery.

i REMARQUE : Windows 11 IoT Enterprise LTSC 2024 et Dell ThinOS 10 ne prennent pas en charge Dell SupportAssist. Pour plus d'informations sur la restauration de ThinOS 10, reportez-vous à la section Mode de récupération à l'aide de R-Key.

Réinitialisation de l'horloge en temps réel (RTC)

i REMARQUE : La fonctionnalité Réinitialisation de l'horloge temps réel (RTC) efface les paramètres CMOS et réinitialise les paramètres du BIOS sur votre ordinateur.

Avec la fonction de réinitialisation de l'horloge temps réel (RTC), le technicien de maintenance ou vous-même pouvez restaurer les ordinateurs Dell en cas d'absence de POST/démarrage/alimentation.

Démarrez la réinitialisation RTC avec l'ordinateur hors tension et connecté à l'alimentation secteur. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 25 secondes. La réinitialisation de l'horloge en temps réel (RTC) de l'ordinateur a lieu dès que vous relâchez ce bouton.

Options de support de sauvegarde et de récupération

Il est recommandé de créer un lecteur de récupération pour dépanner et résoudre les problèmes qui peuvent se produire avec Windows. Dell offre plusieurs options de restauration du système d'exploitation Windows sur votre ordinateur Dell. Pour en savoir plus, consultez la page Options de récupération et de support de sauvegarde Dell pour Windows.

Cycle d'alimentation du réseau

À propos de cette tâche

Si votre ordinateur ne parvient pas à accéder à Internet en raison de problèmes de connectivité réseau, réinitialisez vos appareils réseau en procédant comme suit :

Étapes

1. Éteignez l'ordinateur.
2. Mettez le modem hors tension.

i REMARQUE : Certains fournisseurs d'accès à Internet proposent un appareil combinant modem et routeur.

1. Mettez le routeur sans fil hors tension.
2. Patientez 30 secondes.
3. Mettez le routeur sans fil sous tension.
4. Mettez le modem sous tension.
5. Allumez l'ordinateur.

Élimination de l'électricité résiduelle (exécution d'une réinitialisation matérielle)

À propos de cette tâche

L'électricité résiduelle est l'électricité statique résiduelle qui reste sur l'ordinateur même une fois qu'il a été mis hors tension et que la batterie a été retirée.

Pour votre sécurité et pour protéger les composants électroniques sensibles de votre ordinateur, vous devez éliminer l'électricité résiduelle avant de retirer ou de remplacer des composants de votre ordinateur.

L'élimination de l'électricité résiduelle, également connue sous le nom de « réinitialisation matérielle », est aussi une étape de dépannage courante si votre ordinateur ne s'allume pas ou ne démarre pas dans le système d'exploitation.

Procédez comme suit pour éliminer l'électricité résiduelle :

Étapes

1. Éteignez l'ordinateur.

2. Débranchez l'adaptateur secteur de l'ordinateur.

3. Retirez le cache de fond.

4. Retirez la batterie.

PRÉCAUTION : La batterie est un composant remplaçable sur site (FRU) dont les procédures de retrait et d'installation sont réservées aux techniciens de maintenance agréés.

1. Maintenez le bouton d'alimentation appuyé pendant 20 secondes pour éliminer l'électricité résiduelle.
2. Installez la batterie.
3. Installez le cache de fond.
4. Branchez l'adaptateur secteur à l'ordinateur.
5. Allumez l'ordinateur.

REMARQUE : Pour plus d'informations sur l'exécution d'une réinitialisation matérielle, rendez-vous sur le site de support Dell. Dans la barre de menus située en haut de la page Support, sélectionnez Support > Support Library. Dans le champ Rechercher de la page Bibliothèque d'assistance, entrez un mot-clé, un sujet ou un numéro de modèle, puis cliquez ou appuyez sur l'icône de recherche pour afficher les articles associés.

Obtenir de l'aide et contacter Alienware

Ressources d'aide en libre-service

Vous pouvez obtenir des informations et de l'aide sur les produits et services Alienware en utilisant ces ressources d'auto-assistance en ligne :

Tableau 50. Produits et ressources d'auto-assistance en ligne Alienware

Ressources d'aide en libre-service Emplacement de la ressource
Informations sur les produits et services Alienware Site du support	Alienware______
Contactez le support Dans la recherche Windows, saisissez Contacter le support, puis appuyez sur Entrée.
Aide en ligne concernant le système d'exploitation Site du support	Windows______
Accédez aux principaux diagnostics, pilotes, solutions et téléchargements et apprenez-en davantage sur votre ordinateur par le biais de vidéos, manuels et documents.	Votre ordinateur Alienware dispose d'une étiquette de service ou d'un code de service express comme identifiant unique. Pour afficher les ressources de support pertinentes pour votre ordinateur Dell, saisissez son étiquette de service ou son code de service express sur le site du support Dell.Pour plus d'informations sur l'étiquette de service de votre ordinateur, reportez-vous à la section Localiser l'étiquette de service ou le numéro de série de votre ordinateur.
Vidéos fournissant des instructions détaillées pour l'entretien de votre ordinateur.	Canal de support Alienware

Contacter Alienware

Pour contacter Alienware pour des questions commerciales, de support technique ou de service à la clientèle, consultez le site du support Alienware.

i REMARQUE : La disponibilité des services peut varier en fonction du pays, de la région et du produit.
i REMARQUE : Si vous n'avez pas de connexion Internet active, vous pouvez trouver les informations de contact dans votre confirmation de commande, votre bordereau d'expédition, votre facture ou dans le catalogue produits de Dell.

Historique des révisions

Effectue le suivi de toutes les mises à jour apportées au document. Il inclut généralement la date de la modification, le numéro de version et une brève description de la modification. Ce journal permet de maintenir la transparence, la responsabilité et une chronologie claire des progrès.

Tableau 51. Historique des révisions

Révision Date Description
A00 04-22-2025 Date de publication d'origine.
A05 07-28-2025		Prise en charge affinée des spécifications de disque SSD.Support de fenêtre transparent affiné sur la partie inférieure de l'ordinateur.
A06 08-20-2025 Mise à jour du comportement des touches		F9 et HOME dans les raccourcis clavier.
A07 10-01-2025		Ajout de caractéristiques pour le pavé tactile multipoint Premium Precision en verre avec éclairage LED RVB AlienFX.Ajout de remarques concernant la disponibilité du pavé tactile multipoint Premium Precision en verre avec éclairage LED RVB AlienFX.
A07 10-01-2025		Spécifications révisées pour le verre tactile multipoint Premium Precision.Ajout de remarques sur la disponibilité de la fonctionnalité d'éclairage LED RVB AlienFX sur le pavé tactile.
