Type de produit	Moniteur portable
Marque	Denver
Modèle	PMO-15604
Taille d'écran	15,6 pouces
Résolution	Full HD (1920 x 1080)
Connectivité	1 x Mini HDMI, 2 x USB-C (Power/Video), 1 x sortie audio 3,5 mm
Alimentation	Adaptateur secteur 5 V / 2 A (modèle XY-CU01200500200E02)
Fonctions principales	Menu OSD via touche multifonction, réglage luminosité/contraste/couleur, indicateur LED de signal
Sécurité	Ne pas exposer à l'humidité, à la chaleur ou à la lumière directe du soleil ; température de fonctionnement 0-40 °C
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Pièces détachées et réparabilité	Les réparations doivent être effectuées par du personnel qualifié ; ne pas ouvrir l'appareil
Informations générales	Marquage CE ; appareil recyclable ; adaptateur fabriqué par Dongguan Xuyuan Electronic Technology Co., Ltd
Poids	Environ 1 kg
Consommation en veille	0,10 W

FOIRE AUX QUESTIONS - PMO-15604 DENVER

Comment connecter le moniteur à un ordinateur portable ?

Utilisez un câble USB-C vers USB-C (fourni) si votre ordinateur portable dispose d'un port USB-C prenant en charge la sortie vidéo. Sinon, utilisez un câble Mini HDMI vers HDMI (fourni) pour la vidéo et un câble USB-C pour l'alimentation.

Que faire si l'écran reste noir après connexion ?

Ajoutez l'adaptateur secteur fourni. Le moniteur peut nécessiter une alimentation externe si le port USB-C de votre appareil ne fournit pas assez de puissance.

Puis-je utiliser ce moniteur avec un smartphone ?

Oui, si votre smartphone prend en charge la sortie vidéo via USB-C. Certains téléphones Android (comme les Google Pixel) ne le permettent pas. Les téléphones Android doivent être compatibles MHL.

Quels câbles sont inclus dans la boîte ?

Sont inclus : un câble USB-C vers USB-C (Power/Video), un câble Mini HDMI vers HDMI et un adaptateur secteur USB-C (5V/2A).

Comment régler la luminosité ou le contraste ?

Appuyez sur la touche multifonction située sur le moniteur pour accéder au menu OSD. Utilisez les mouvements haut/bas pour naviguer et ajuster les paramètres.

Le moniteur dispose-t-il de haut-parleurs intégrés ?

Le moniteur ne semble pas avoir de haut-parleurs intégrés. Il dispose d'une sortie audio pour brancher des écouteurs ou des enceintes externes.

Puis-je utiliser le moniteur comme écran tactile ?

Non, ce moniteur n'est pas tactile. Il s'agit d'un écran standard sans fonctionnalité tactile.

Quelle est la consommation électrique en veille ?

La consommation en veille est de 0,10 W selon les informations de l'adaptateur.

Comment nettoyer l'écran en toute sécurité ?

Éteignez l'appareil et essuyez délicatement avec un chiffon doux et sec. N'utilisez pas de liquides, de produits chimiques ou de matériaux abrasifs.

Le moniteur est-il compatible avec les consoles de jeux ?

Oui, vous pouvez connecter une console de jeux via le port Mini HDMI ou USB-C selon les capacités de la console. Utilisez l'adaptateur secteur pour alimenter le moniteur.

MODE D'EMPLOI PMO-15604 DENVER

Cet appareil et ses cordons sont recyclables

À DÉPOSER

EN MAGASIN

Points de collecte sur www.quefairedemasdechets.fr

Privilégiez la réparation ou le don de votre appareil !

Safety Information

Informations sur la sécurité

Veuillez lire attentivement les consignes de sécurité avant d'utiliser le produit.

1. Ce produit n'est pas un jouet. Ne le laissez pas à la portée des enfants.
2. Tenir le produit hors de portée des enfants et des animaux domestiques afin d'éviter qu'ils ne mâchent ou n'avalent les pièces.
3. La température de fonctionnement et de stockage du produit est comprise entre 0 et 40 degrés Celsius. Une température inférieure ou supérieure à ces limites peut affecter le fonctionnement du produit.
4. Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
5. Avant d'utiliser cet appareil, assurez-vous que tous les câbles sont correctement branchés. et le câble d'alimentation n'est pas endommagé. En cas de dommage, veuillez contacter le magasin immédiatement.
6. Ne jamais ouvrir l'appareil. L'appareil peut contenir des pièces sous tension mortelle.
7. Les réparations ou l'entretien ne doivent être effectués que par du personnel qualifié.

8. L'adaptateur à branchement direct est utilisé comme dispositif de déconnexion. L'adaptateur Le dispositif de déconnexion doit rester facilement utilisable. Veillez donc à ce qu'il y ait de l'espace autour de la prise de courant pour en faciliter l'accès.

9. Ne pas exposer à la chaleur, à l'eau, à l'humidité et à la lumière directe du soleil !

10. N'insérez pas d'objet et ne faites pas couler de liquide dans l'ouverture du boîtier de cet appareil.
11. Afin d'éviter les incendies et autres blessures. Veuillez éteindre l'écran lorsque vous quittez la pièce pour une longue période.

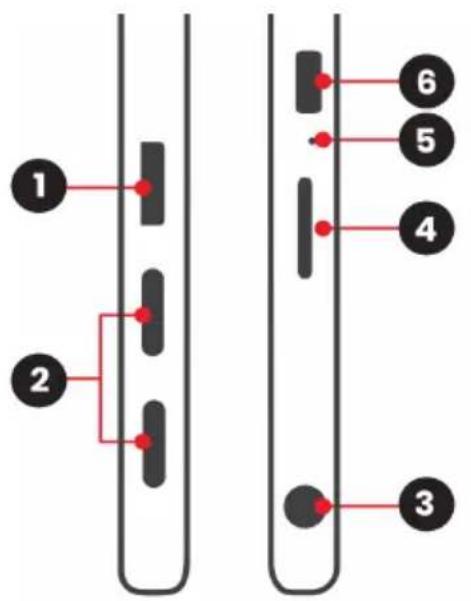

Vue d'ensemble

1. Mini HDMI pour l'audio/vidéo.
2. 2x USB type C pour l'alimentation et l'audio/vidéo.
3. Sortie audio pour écouteurs.

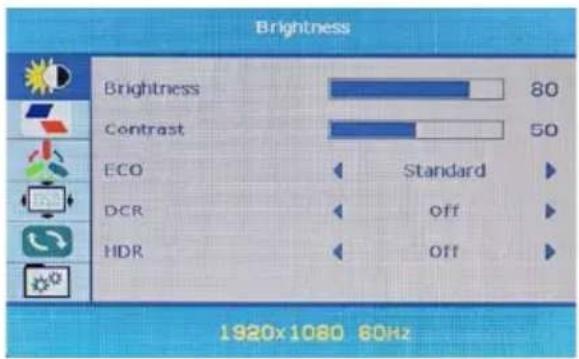

4. Touche multifonction. Appuyez sur cette touche pour accéder au menu de réglage. Dans ce menu, vous pouvez régler la luminosité, l'image, la couleur, etc. Appuyez sur cette touche vers le haut/bas pour naviguer dans le menu. Vous pouvez également l'utiliser pour augmenter ou diminuer le volume.

1. Indicateur lumineux. Lumière bleue - signal reçu. Lumière rouge - pas de signal reçu.
2. Bouton d'alimentation. Allumer/éteindre l'écran

Connexion des appareils

Il y a deux façons de connecter le moniteur à votre appareil.

1. Connectez le moniteur portable à un ordinateur portable/pc, un téléphone mobile, etc. via l'interface Type-C à l'aide du câble "USB-C à USB-C" fourni.

(Power & video câble)" et connectez l'alimentation au moniteur portable.

1. Connectez le moniteur portable à un PC ou à un autre appareil par l'intermédiaire de l'adaptateur miniature.

Câble HDMI vers HDMI (inclus) et connectez l'adaptateur d'alimentation au port USB de type C du moniteur portable.

Veuillez noter que si vous êtes connecté à un ordinateur portable ou à un téléphone mobile, il se peut que vous n'aurez peut-être besoin que du type USB C (Power/Video), car celui-ci peut alimenter le moniteur portable et transporter le signal audio/vidéo. Cela dépend de votre ordinateur portable ou de votre téléphone. Si cela ne fonctionne pas, vous devez ajouter un adaptateur pour obtenir suffisamment de puissance.

Connexion de votre moniteur

1. Ordinateur portable/PC avec port USB-C

Connectez le câble USB-C à USB-C (Power/Video) entre l'ordinateur portable et le moniteur

Veuillez ajouter un adaptateur d'alimentation si l'écran est noir sans image ou si l'écran clignote.

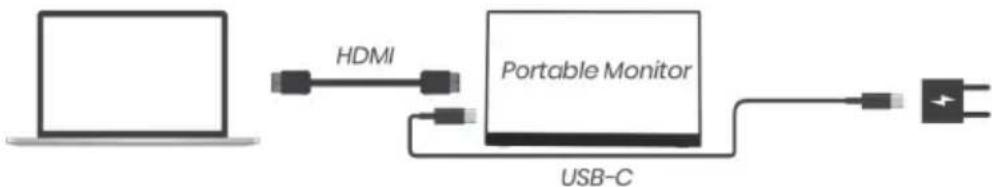

1. Ordinateur portable/PC avec port HDMI

Veuillez ajouter un adaptateur d'alimentation si l'écran est noir sans image ou si l'écran clignote.

3. Téléphone avec port USB-C

Connectez le câble USB-C à USB-C (Power & video câble) entre le téléphone portable et le moniteur portable.

Veuillez ajouter un adaptateur d'alimentation si l'écran est noir sans image ou si l'écran clignote.

Veuillez noter que certains téléphones ne prennent pas en charge la sortie vidéo à partir de l'USB C. Il s'agit d'une limitation du téléphone et non du moniteur. Par exemple, les modèles Google Pixel ne prennent pas en charge la sortie vidéo.

Les téléphones Android doivent être compatibles MHL pour fonctionner avec ce moniteur.

4. Console de jeux avec USB ou HDMI

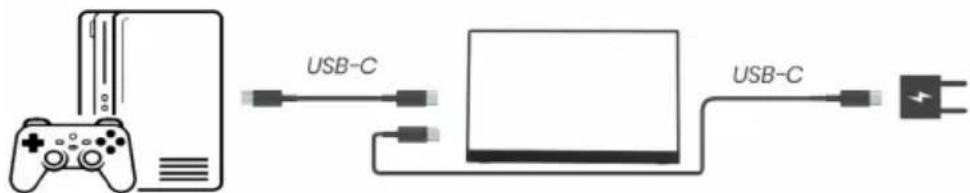

Connectez le câble USB-C entre la console de jeu et le moniteur portable, puis le câble USB-C et l'adaptateur.

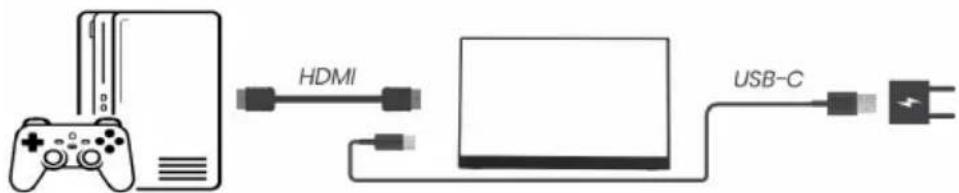

Ou connectez un câble HDMI entre la console de jeu et le moniteur portable, puis le câble et l'adaptateur USB-C.

FRA 6

Informations sur l'adaptateur

Nom ou marque	Dongguan Xuyuan Electronic Technology Co., Ltd
Numéro du registre du commerce	91441900MA4WE8LG6Q
Adresse du fabricant	No. 001, Area A, 6th Floor, Building B, Lane 3, Lianyan Street, Yanwu Village, Dalingshan Town, Dongguan City
Identifiant du modèle	XY-CU01200500200E02
Tension d'entrée	100-240V
Fréquence d'entrée	50/60Hz
Tension de sortie	5.0V
Courant de sortie max.	2.0A
Puissance de sortie maximale	10W
Efficacité active moyenne	80.32%
Rendement à faible charge (10 %)	75.7%
Consommation à vide	0.10W

Remarque - Tous les produits sont susceptibles d'être modifiés sans préavis. Ce document est établi sous toute réserve d'erreur et d'omission.

TOUS DROITS RÉSERVÉS, COPYRIGHT DENVER A/S

Les équipements électriques et électroniques contiennent des matériaux, composants et substances qui peuvent nuire à votre santé et à l'environnement si ces déchets (appareils électriques et électroniques) ne sont pas traités de façon appropriée.

Les équipements électriques et électroniques sont marqués du symbole d'une poubelle barrée, comme illustré ci-dessus. Ce symbole indique que les appareils électriques et électroniques doivent être triés et jetés séparément des ordures ménagères.

Toutes les municipalités disposent de points de collecte dans lesquels les appareils électriques et électroniques peuvent être déposés sans frais en vue de leur recyclage, ou offrent des services de ramassage des déchets. Vous pouvez obtenir des informations supplémentaires auprès des services de votre municipalité.

Les informations relatives à la consommation électrique en mode veille/arrêt et à la gestion de l'alimentation des produits conformes au règlement (EU) 2023/826 de la Commission sont disponibles à l'adresse Internet suivante : denver.eu. Cliquez ensuite sur l'icône de recherche en haut de la page d'accueil. Saisissez le numéro de modèle : PMO-15604 et accédez à la page.

DENVER A/S

Omega 5A, Soeften

DK-8382 Hinnerup

Dänemark
