TA-4.3400 - Recepteur DAP-Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance DSP 4 canaux
Marque	DAP-Audio
Modèle	TA-4.3400
Hauteur	45 mm (1 U)
Largeur	483 mm (19 pouces)
Profondeur	455 mm
Poids	13,2 kg
Alimentation électrique	100-240 V CA, 50/60 Hz
Consommation électrique	3290 W
Puissance de sortie (par canal, 4 Ω)	3400 W
Puissance en pont (8 Ω)	6800 W
Nombre de canaux	4
Distorsion harmonique totale (THD)	< 0,05 %
Rapport signal/bruit	> 100 dB
Égaliseur intégré	Paramétrique 8 bandes en entrée et sortie
Filtres numériques	FIR jusqu'à 512 impulsions
Retard d'entrée max.	100 ms
Retard de sortie max.	30 ms
Connectivité réseau	2 ports RJ45 Ethernet (primaire et secondaire)
Affichage	Écran LCD 3 pouces
Contrôle	Logiciel PC (Windows 10/11) et bouton rotatif
Protections	Limiteur d'écrêtage, tension CC, surchauffe, surcharge, sous-tension
Refroidissement	Ventilateur axial, flux avant-arrière
Montage	Rack 19 pouces, 1 U
Température de fonctionnement	-15 °C à 40 °C
Indice de protection	IP20 (intérieur uniquement)
Entretien	Nettoyage avec chiffon doux ; démontage des grilles avant pour nettoyage des mousses
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le distributeur

FOIRE AUX QUESTIONS - TA-4.3400 DAP-Audio

Comment brancher l'alimentation du TA-4.3400 ?

L'appareil est livré sans connecteur d'alimentation. Un professionnel qualifié doit installer un connecteur monophasé ou triphasé. Le câble d'alimentation contient 3 conducteurs : phase (marron/noir), neutre (bleu/blanc) et terre (jaune/vert). Respectez le schéma de câblage fourni dans la notice.

Comment configurer l'amplificateur en mode pont ?

Dans le menu Mode AMP du panneau avant, sélectionnez l'option Pont AB ou Pont CD. Cela combine les canaux A et B ou C et D pour une puissance plus élevée. Le mode pont nécessite de connecter les enceintes uniquement sur les sorties A (pour pont AB) ou C (pour pont CD).

Puis-je utiliser l'amplificateur avec des systèmes 70 V ou 100 V ?

Oui. Dans le menu Mode AMP, vous pouvez sélectionner Haute impédance 70 V ou Haute impédance 100 V pour chaque canal. Cela permet de relier des enceintes adaptées aux lignes à tension constante.

Comment connecter l'amplificateur au logiciel de contrôle ?

Utilisez un câble RJ45 (minimum CAT-5) pour relier le port Ethernet primaire de l'amplificateur à votre ordinateur ou à un routeur. Téléchargez le logiciel D4225 AMP Controller depuis le site Highlite, installez-le, puis lancez-le. Les appareils connectés apparaissent dans la liste des appareils.

Comment régler l'égaliseur intégré ?

Depuis le logiciel, ouvrez l'interface de contrôle principale, cliquez sur Input ou Output puis sur le bouton EQ d'un canal. Vous disposez d'un égaliseur paramétrique 8 bandes avec filtres passe-haut et passe-bas. Vous pouvez aussi régler les filtres FIR. Les réglages peuvent être copiés, collés et sauvegardés.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que l'interrupteur d'alimentation est en position marche. Si le problème persiste, le fusible interne a peut-être grillé. Contactez votre distributeur Highlite International pour une réparation.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil et laissez-le refroidir 5 minutes. Essuyez le boîtier avec un chiffon doux et non pelucheux. N'utilisez ni alcool ni solvants. Pour les grilles de ventilation avant, déposez les deux couvercles à l'aide d'une clé hexagonale, retirez les mousses et nettoyez-les à l'air comprimé sec.

Quelle est la puissance maximale en pont sous 4 ohms ?

En mode pont avec une charge de 4 ohms, l'amplificateur délivre 11500 W. Attention, ce mode sollicite fortement l'appareil ; assurez-vous que le câblage et les enceintes supportent cette puissance.

Comment mettre à jour le firmware du TA-4.3400 ?

Dans la liste des appareils du logiciel, sélectionnez l'amplificateur, puis cliquez sur Update. Choisissez le fichier .bin fourni par Highlite. Le firmware se met à jour via la connexion Ethernet. Ne débranchez pas l'appareil pendant la mise à jour.

Puis-je monter l'amplificateur dans un rack avec d'autres appareils ?

Oui, le TA-4.3400 occupe 1 U dans un rack 19 pouces. Veillez à ce que la ventilation soit suffisante : distance minimale de 0,5 m autour de l'appareil, ne pas obstruer les orifices de ventilation et ne pas le placer près de sources de chaleur.

MODE D'EMPLOI TA-4.3400 DAP-Audio

Code de produit : D4225

Amplificateur 4 canaux 3400W avec DSP

Préface

Nous vous remercions d'avoir fait l'acquisition de ce produit DAP.

L'objectif de ce mode d'emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit.

Conservez le mode d'emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d'emploi doit être conservé dans un endroit facilement accessible.

Ce mode d'emploi contient des informations concernant :

• Consignes de sécurité
• Utilisations conformes et non conformes de l'appareil
• Installation et fonctionnement de l'appareil
• Procédures d'entretien
• Dépannage
• Transport, entreposage et élimination de l'appareil

Le non-respect des instructions contenues dans ce mode d'emploi peut entraîner des blessures graves et des dommages matériels.

©2024 DAP. Tous droits réservés.

Aucune partie de ce document ne peut être copiée, publiée ni reproduite de quelque manière que ce soit sans l'autorisation écrite préalable de Highlite International.

La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.

Pour obtenir la dernière version de ce document ou des versions dans d'autres langues, veuillez vous rendre sur notre site Internet www.highlite.com ou envoyez-nous un courrier électronique à [e-mail].

Highlite International et ses fournisseurs agréés n'assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice résultant de l'utilisation de ce produit (qu'elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le présent document.

Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Table des matières

1. Introduction......4

1.1. Avant d'utiliser le produit.... 4
1.2. Utilisation conforme.... 4
1.3. Conventions de texte.... 4
1.4. Symboles et indications.... 4
1.5. Symboles figurant sur l'étiquette informative.... 5

2. Sécurité 6

2.1. Avertissements et consignes de sécurité.... 6
2.2. Prérequis concernant l'utilisateur.... 8

3. Description de l'appareil....9

3.1. Vue de face....9
3.2. Vue arrière....9
3.3. Caractéristiques du produit.... 10

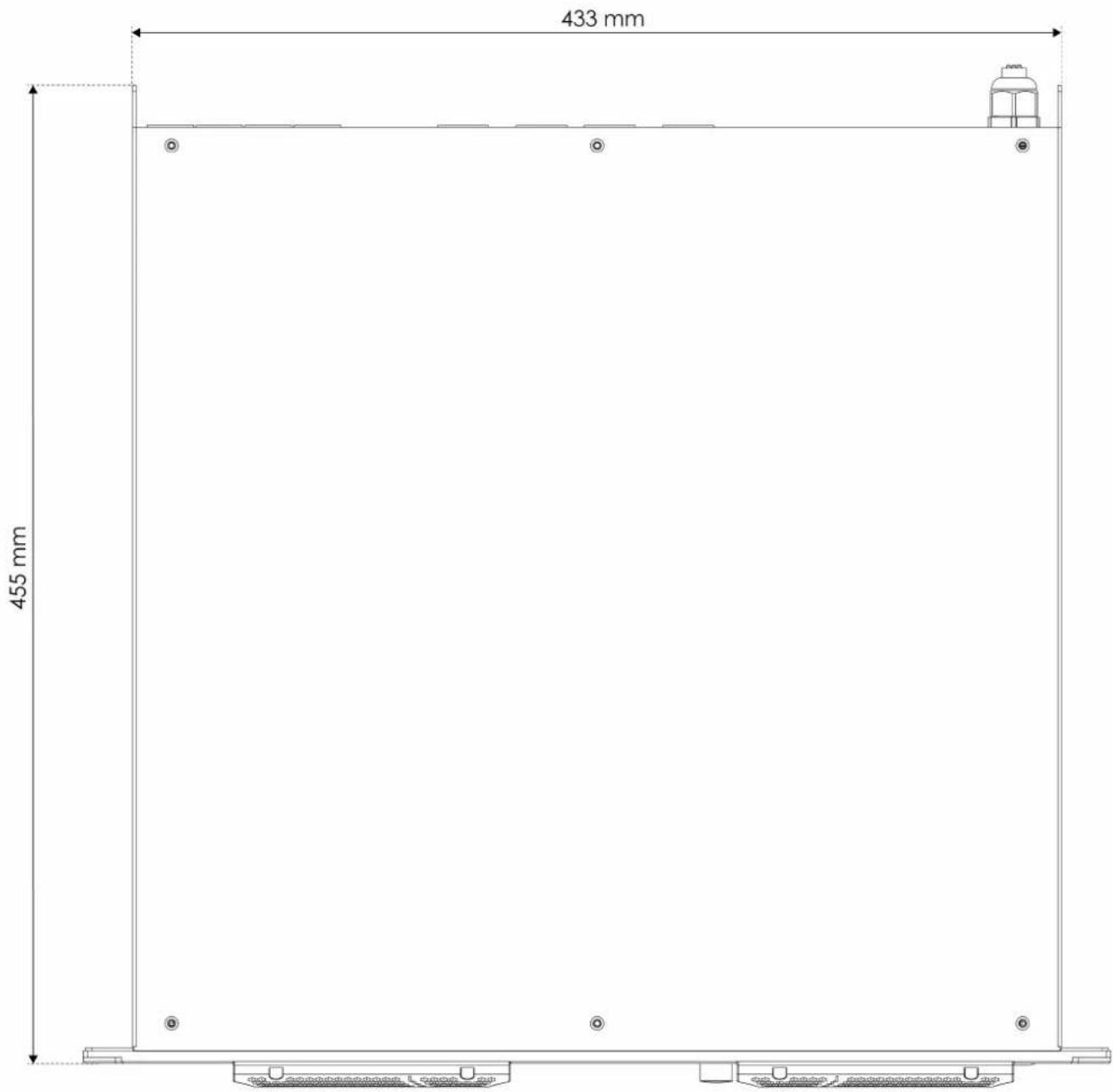

3.4. Dimensions.... 12
3.5. Accessoires et logiciels en option.... 12

4. Installation.... 13

4.1. Consignes de sécurité pour l'installation.... 13
4.2. Exigences relatives au site d'installation.... 13
4.3. Montage en rack.... 13
4.4. Installation d'un connecteur d'alimentation.... 14
4.5. Connexion à l'alimentation électrique.... 15

5. Configuration.... 16

5.1. Configuration en mode stéréo.... 16

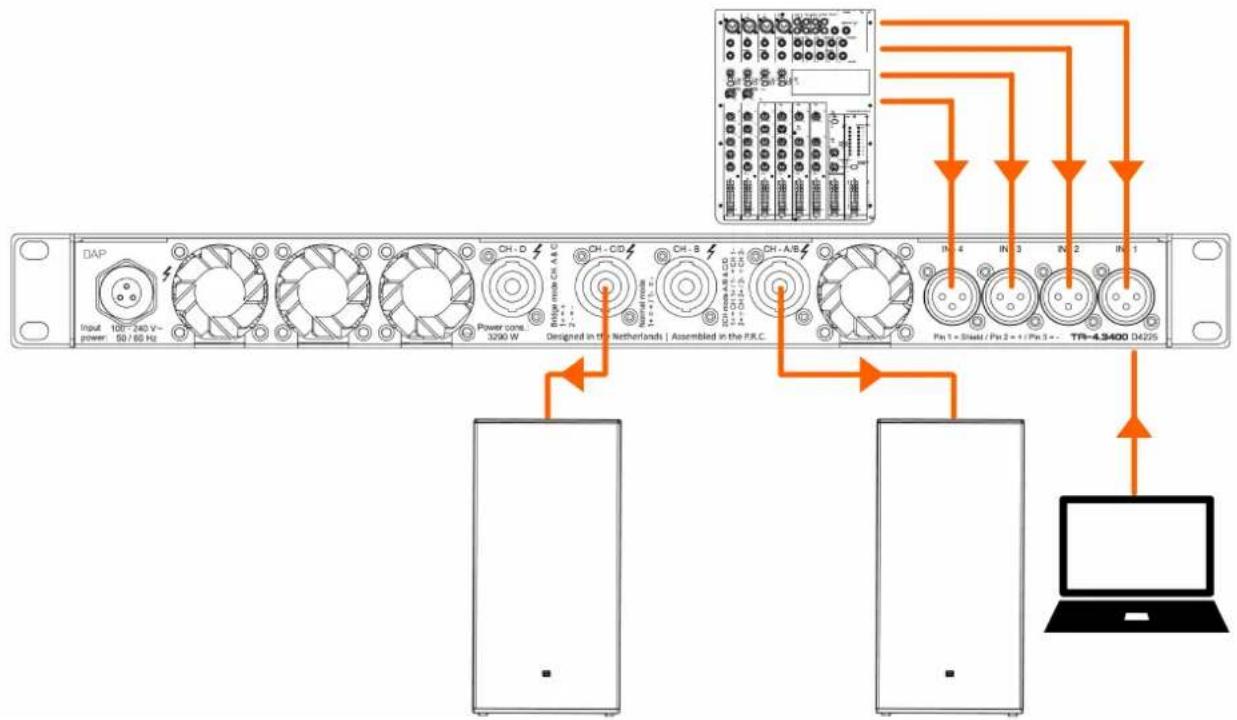

5.2. Configuration en mode pont.... 17
5.3. Connexion de plusieurs appareils.... 18

6. Fonctionnement.... 19

6.1. Consignes de sécurité pour le fonctionnement.... 19
6.2. Mise en marche et arrêt.... 19
6.3. Modes de contrôle.... 19

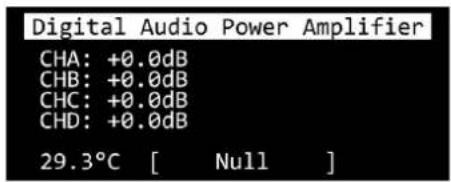

6.4. Démarrage.... 19
6.5. Vue d'ensemble du menu.... 20
6.6. Options du menu principal.... 21

6.6.1. Présélection.... 21
6.6.2. Volume 21
6.6.3. Mode AMP 21
6.6.4. Réglages.... 22

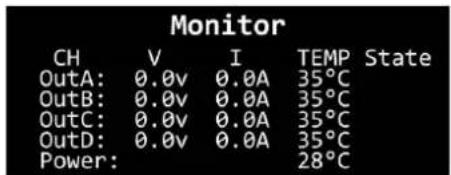

6.6.5. Moniteur.... 22

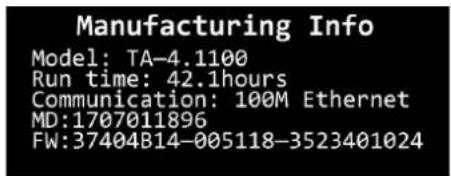

6.6.6. Infos.... 22

6.7. Logiciel de contrôle.... 23

6.7.1. Liste des appareils.... 23
6.7.2. Menu Groupes.... 24

6.7.2.1. Régler Groupes.... 24
6.7.2.2. Réglages de groupe.... 25

6.7.3. Interface de contrôle principale.... 25

6.7.3.1. Volume 26
6.7.3.2. Sortie 27

6.7.4. Menu d'entrée.... 27

6.7.4.1. Écran Source.... 28

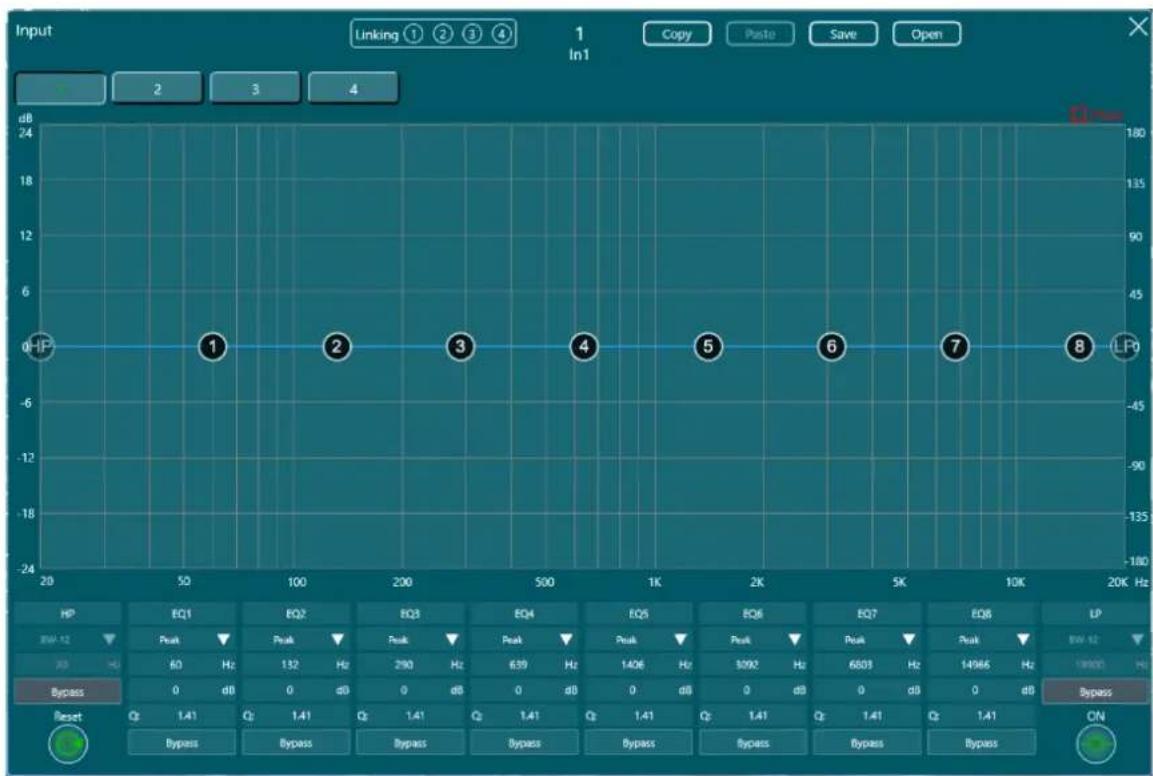

6.7.4.2. Égaliseur Entrée 28

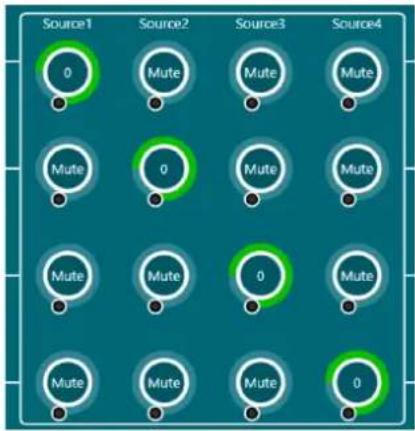

6.7.4.3. Routage et mixage audio.... 29

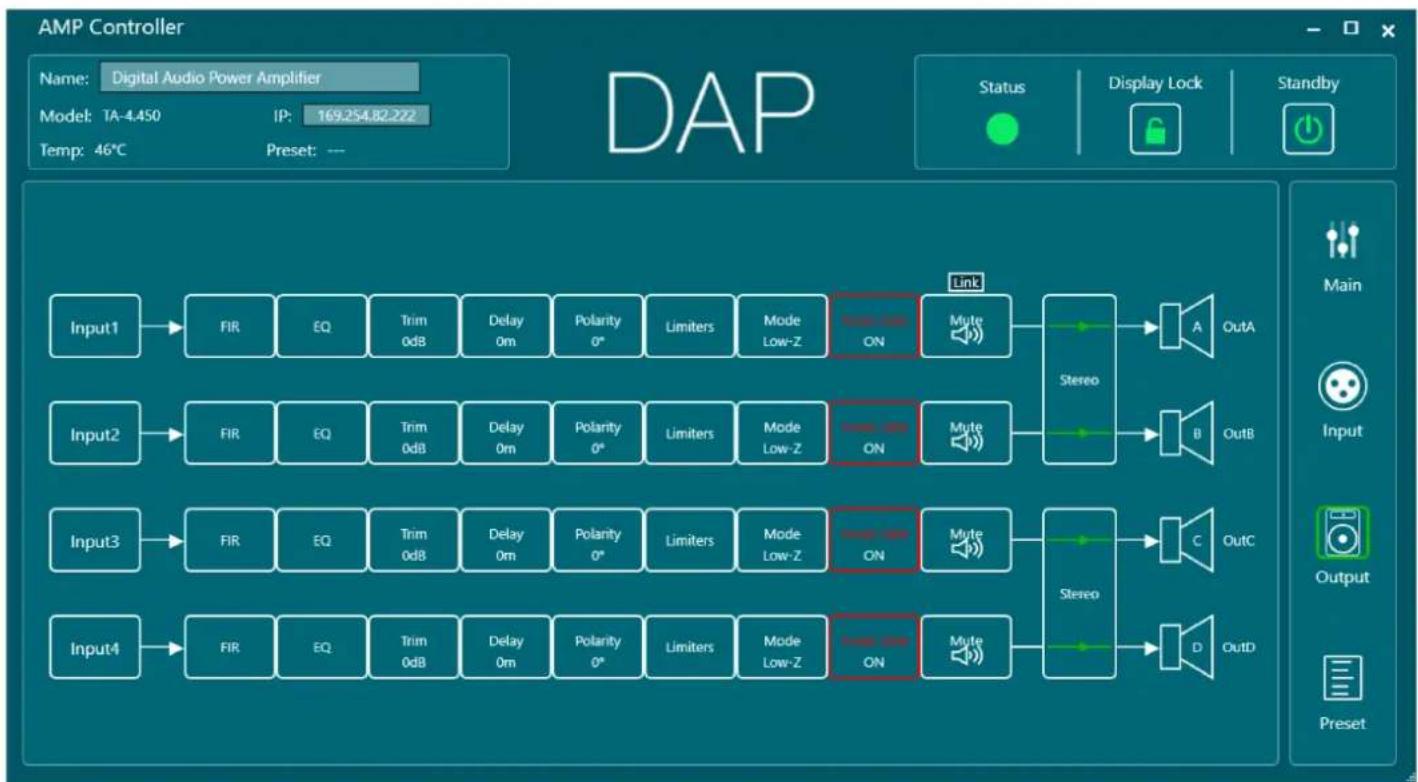

6.7.5. Menu Sortie.... 29

6.7.5.1. Limiteur de tension.... 30

6.7.6. Menu Présélections.... 31

6.7.6.1. Menu de configuration des enceintes.... 32
6.7.6.2. Menu Miroir Appareil 33

7. Dépannage.... 34

8. Entretien 35

8.1. Consignes de sécurité pour la maintenance.... 35
8.2. Maintenance preventive.... 35

8.2.1. Instructions pour le nettoyage.... 35
8.2.2. Nettoyage des orifices de refroidissement.... 36
8.3. Entretien correctif 36

9. Désinstallation, transport et entreposage.... 37

9.1. Instructions pour la désinstallation.... 37
9.2. Instructions pour le transport.... 37
9.3. Stockage 37

10. Élimination.... 37

11. Approbation.... 37

1. Introduction

1.1. Avant d'utiliser le produit

Important Lisez et suivez les instructions de ce mode d'emploi avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

Après le déballage, vérifiez le contenu du carton. S'il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International.

Contenu du paquet :

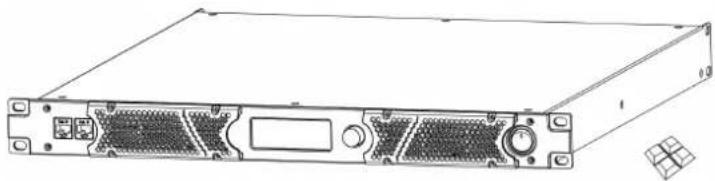

Figure 1

• DAP TA-4.3400•
- Mode d'emploi
• 4x pieds en caoutchouc adhésifs•

1.2. Utilisation conforme

Cet appareil est un un amplificateur destiné à un usage professionnel. Il peut être installé uniquement à l'intérieur. Cet appareil ne convient pas pour les utilisations domestiques.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

1.3. Conventions de texte

Tout au long du mode d'emploi, les conventions de texte suivantes sont utilisées :

• Boutons : Tous les boutons sont en caractères gras. Exemple : « Appuyer sur les boutons HAUT/ BAS »
• Références : Les références aux pièces de l'appareil sont en caractères gras. Exemple : « tournez la poignée de réglage (05) ». Les références aux chapitres sont des liens hypertextes
  • 0 – 255 : Définit une plage de valeurs •
• Remarques : Remarque : (en caractères gras) est suivi d'informations ou de conseils utiles

1.4. Symboles et indications

Les consignes de sécurité et les avertissements sont indiqués dans ce mode d'emploi par des panneaux de sécurité.

Respectez toujours les instructions fournies dans ce mode d'emploi.

DANGER

Indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou un préjudice grave.

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou un préjudice grave.

PRUDENCE

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner un préjudice mineur ou modéré.

Attention

Indique des informations importantes pour le bon fonctionnement et l'utilisation du produit.

Important Lisez et respectez les instructions contenues dans ce document.

Risque électrique

Informations importantes à prendre en compte si vous souhaitez vous débarrasser de ce produit.

1.5. Symboles figurant sur l'étiquette informative

Ce produit est pourvu d'une étiquette informative. L'étiquette d'information est située sur le côté de l'appareil.

L'étiquette informative contient les symboles suivants :

Cet appareil est conçu pour être utilisé en intérieur.

Cet appareil ne doit pas être traité comme un déchet domestique.

Cet appareil appartient à la classe de protection I de la CEI.

2. Sécurité

Important Lisez et suivez les instructions de ce mode d'emploi avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

2.1. Avertissements et consignes de sécurité

DANGER Danger pour les enfants

Utilisation destinée exclusivement aux adultes. L'appareil doit être installé hors de portée des enfants.

- Ne laissez aucun élément d'emballage (sacs en plastique, mousse en polystyrène, clous, etc.) à la portée des enfants. Les matériaux d'emballage sont potentiellement dangereux pour les enfants.

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Certaines zones situées à l'intérieur de l'appareil peuvent présenter un risque d'électrocution.

- N'ouvrez pas l'appareil et ne retirez aucune protection.

- Ne faites pas fonctionner l'appareil si les protections ou le boîtier sont ouverts. Avant toute utilisation, assurez-vous que le boîtier est bien fermé et que toutes les vis sont bien serrées.

- Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien et de maintenance, et lorsque l'appareil n'est pas utilisé.

DANGER Décharge électrique due à un court-circuit

Cet appareil appartient à la classe de protection I de la CEI.

- Assurez-vous que l'alimentation électrique de l'appareil est reliée à la terre (masse). Branchez l'appareil uniquement sur une prise de courant dotée d'une prise de terre (masse).

• N'occultez pas la prise à la terre (masse).

- Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles.

- Ne laissez pas le câble d'alimentation entrer en contact avec d'autres câbles. Manipulez le câble d'alimentation et toutes les connexions avec le secteur avec précaution.

- Ne modifiez pas le câble d'alimentation, ne le pliez pas, ne le soumettez pas à des contraintes mécaniques, n'exercez pas de pression sur le câble, ne tirez pas dessus et ne le chauffez pas.

- Assurez-vous que le câble d'alimentation n'est pas perforé ni endommagé. Examinez régulièrement le câble d'alimentation pour vérifier qu'il ne présente aucun défaut.

- Ne plongez pas l'appareil dans l'eau ni dans d'autres liquides. N'installez pas l'appareil dans un endroit • inondable.

- N'utilisez pas l'appareil pendant les orages. Débranchez immédiatement l'appareil de l'alimentation• électrique.

Attention

Alimentation électrique

• Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.
• Assurez-vous que la section des rallonges et des câbles d'alimentation est suffisante pour la consommation• électrique requise par l'appareil.

Attention

Consignes générales de sécurité

• Ne bloquez pas les ouvertures de ventilation. Sans une bonne dissipation de la chaleur et une bonne circulation de l'air, les composants internes risquent de surchauffer. Cela pourrait endommager le produit.
• Ne secouez pas l'appareil. Évitez d'exercer une force excessive lors de son installation ou de son utilisation.
• Si l'appareil tombe ou subit un choc, débranchez-le immédiatement de l'alimentation électrique.
• Si l'appareil est exposé à des variations extrêmes de température (après un transport, par exemple), ne • l'allumez pas immédiatement. Laissez l'appareil atteindre la température ambiante avant de le mettre en marche, car la formation de condensation pourrait l'endommager.
• Si l'appareil ne fonctionne pas correctement, cessez immédiatement de l'utiliser.

Attention

Réservé à un usage strictement professionnel

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est conçu pour être utilisé comme un un amplificateur. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels.

• Cet appareil ne convient pas pour les utilisations domestiques.
• Cet appareil ne contient pas de pièces réparables par l'utilisateur. Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

Attention

N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.

Cet appareil est certifié IP20. La certification IP20 (IP : indice de protection) garantit une protection contre les objets solides de plus de 12 mm, tels que les doigts, mais ne fournit aucune protection contre les infiltrations d'eau.

2.2. Prérequis concernant l'utilisateur

Ce produit peut être utilisé par des personnes quelconques. L'entretien peut être effectué par des personnes quelconques. L'installation et les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

Les personnes dites « formées » ont reçu des instructions ainsi qu'une formation de la part d'une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l'installation, aux réparations et à l'entretien de ce produit, afin qu'elles puissent identifier les risques et prendre toutes les précautions nécessaires pour les éviter.

Les personnes dites « qualifiées » ont une formation ou une expérience leur permettant de reconnaître les risques et d'éviter les dangers associés à l'installation, aux réparations et à l'entretien de ce produit.

Les personnes dites « quelconques » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes quelconques comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l'appareil ou qui peuvent se trouver à proximité de l'appareil.

3. Description de l'appareil

Le DAP TA-4.3400 est un amplificateur de puissance DSP à 4 canaux destiné aux applications de tournée. Il délivre 4x 3400 W sous 4 Ω. Il est capable de contrôler des charges de 2 Ω et peut être utilisé pour des systèmes de 70/100 V et mis en mode pont pour plus de puissance.

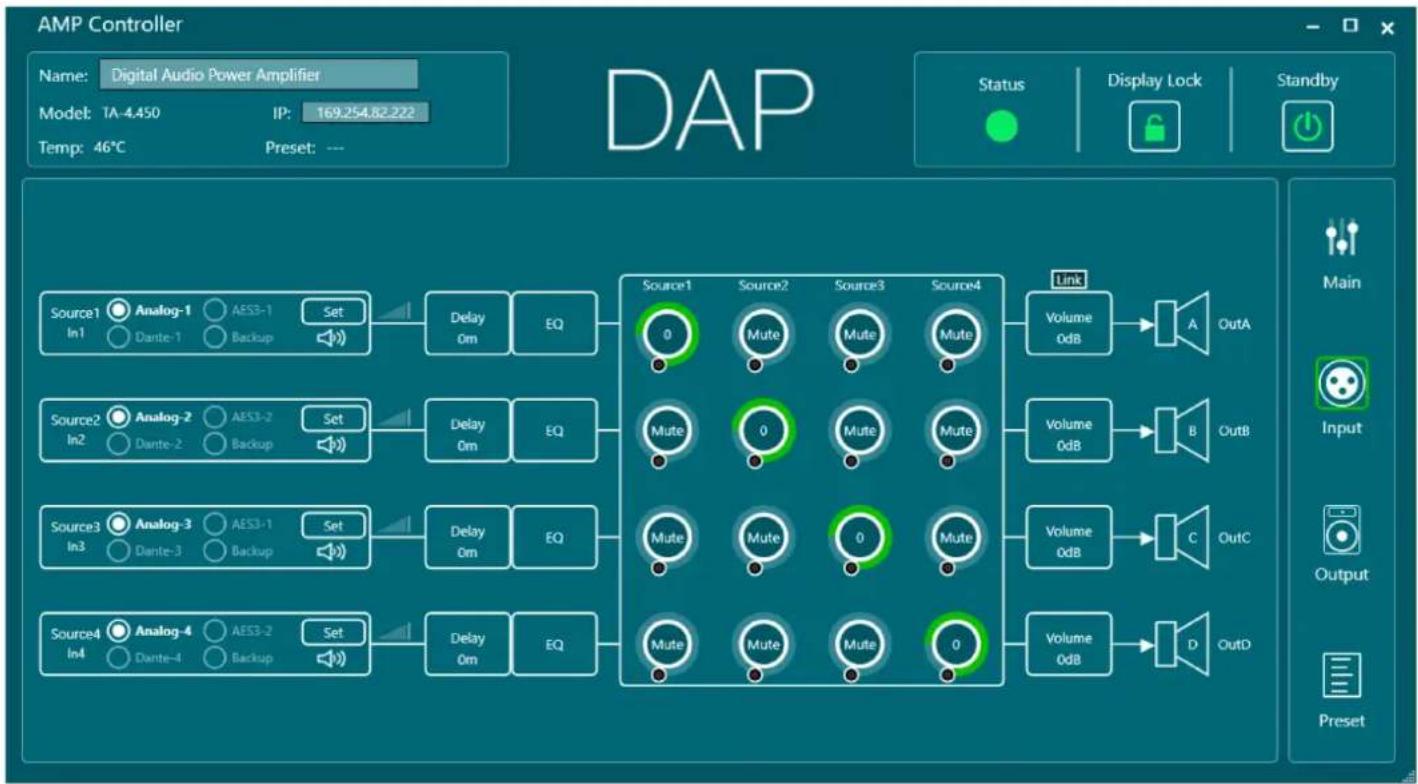

Le DSP peut être contrôlé via une connexion réseau et un logiciel PC (Windows 10/11). Il offre des retards d'entrée allant jusqu'à 100 ms, des retards de sortie allant jusqu'à 20 ms, une adaptation de niveau de ± 18 dB, un mixage 4x4 des signaux audio transférés, des égaliseurs d'entrée et de sortie paramétriques à 8 bandes, des filtres passe-haut et passe-bas, des filtres RIF avec jusqu'à 512 impulsions, des limiteurs de puissance en crête et RMS, un contrôle de la phase, et bien plus encore. L'amplificateur prend en charge l'IP et la connexion réseau permet de surveiller la tension et le courant de sortie, la température et la protection. L'interrupteur intégré permet au réseau d'être relié en guirlande à plusieurs amplificateurs. L'écran LCD affiche l'état et les réglages, qui peuvent être ajustés à l'aide du bouton rotatif.

3.1. Vue de face

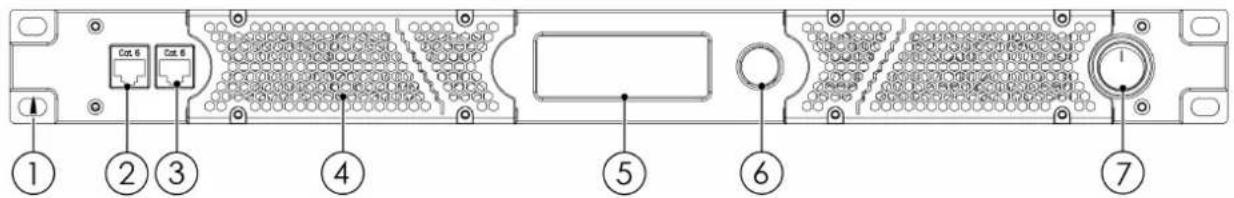

Figure 2

① ② ③ ④ ⑤ ⑥ ⑦

01) 4x ouvertures de montage (pour l'installation dans un rack de 19 pouces)
02) Connecteur RJ45 Ethernet primaire
03) Connecteur RJ45 Ethernet secondaire
04) 2x couvercles de ventilation
05) Panneau de contrôle : Écran LCD
06) Bouton de commande
07) Interrupteur d'alimentation

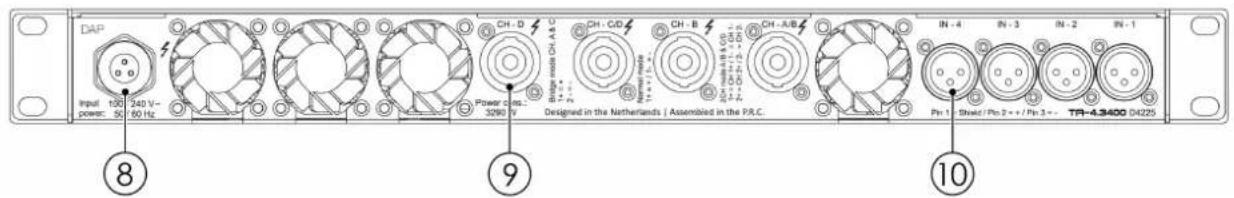

3.2. Vue arrière

Figure 3

DAP Input 100 240 V- power: 35 60 Hz CH - D Power con: 3280 V Designed in the Netherlands | Assembled in the P.R.C. CH - C/D CH - B CH - A/B IN - 4 IN - 3 IN - 2 IN - 1 Pin 1 Sheet/Pin 2++/Pin 3++ TR-4-3400 D4225 ⑧ ⑨ ⑩

08) Câble d'alimentation
09) 4x connecteur sortie enceinte
10) 4x connecteur entrée XLR à 3 broches

3.3. Caractéristiques du produit

Modèle : TA-4.3400

Entrées :

Entrées mono 4

Transformateur 70+100 V

Connecteur d'entrée mono XLR à 3 broches

Plage de gain entrée mono 21 dB

Impédance entrée mono 2000 Ω

Sorties :

Stabilité sous 2 ohms Oui
Sortie par canal sous 8 ohms à 1 kHz 2 000 W
Sortie par canal sous 4 ohms à 1 kHz 3400 W
Sortie par canal sous 2 ohms à 1 kHz 5750 W
Puissance de sortie (mode pont, sur 8 ohms, à 1 kHz)	6800 W
Puissance de sortie (mode pont, sur 4 ohms, à 1 kHz)	11500 W
Sortie par canal à 70/100 V à 1 kHz 3400 W
Canaux de sortie 4
Mode de sortie 4 canaux / pont / mono / parallèle / stéréo
Connecteur de sortie Connecteur d'enceinte 4 pôles

Caractéristiques audio :

Niveau de distorsion harmonique totale (THD) < 0,05 %
Rapport signal/bruit > 100 dB
Vitesse de montée	5
Technologie de l'amplificateur	C
Facteur d'amortissement	1
Diaphonie	9
Réponse en fréquence minimale	2
Réponse en fréquence maximale	2

Spécifications du logiciel :

Systèmes d'exploitation pris en charge

Windows 10 / Windows 11

Montage sonore :

Égaliseur d'entrée paramétrique	8 bandes
Égaliseur de sortie paramétrique	8 bandes
Types d'égaliseur d'entrée	Étage aigu / Étage grave
Types de filtre de coupure de fréquence	Bessel / Butterworth / Linkwitz Riley
Courbes de coupure de fréquence	6 / 12 / 24 / 48 dB
Type de dynamique	Limiteur
Inversion de phase	Oui
Seuil minimal du limiteur	1 ms
Seuil maximal du limiteur	2000 ms
Temps de relâchement minimum du limiteur	20 ms

Temps de relâchement maximum du limiteur 1000 ms

Retard de sortie (max.) 30 ms

Retard d'entrée (max.) 100 ms

Stockage interne :

Présélections utilisateur Oui

Capacité de présélections utilisateur 40

Contrôle et programmation :

Mode de contrôle Logiciel PC

Affichage LCD

Taille de l'affichage 3"

Spécifications et connexions électriques :

Alimentation électrique 100 – 240 V CA, 50/60 Hz

SMPS Oui

Consommation d’énergie 3290 W

Connecteur alimentation entrée Extrémité ouverte

Connecteur data in RJ45

Spécifications mécaniques :

Flux de ventilation de l'amplificateur De l'avant vers l'arrière
Refroidissement de l'amplificateur Ventilateur axial
Hauteur 45 mm
Largeur 483 mm
Longueur	455 mm
Profondeur d'installation (sans connecteur)	455 mm
Taille du flightcase	19"
Unités de rack	1 U
Logement	Acier
Couleur	Noir
Finition	Revêtement thermolaqué
Poids 13,2 kg
Classement IP	IP20 (utilisation à l'intérieur uniquement)

Propriétés du produit :

Protection électronique

Limiteur d’écrêtage / tension CC / surchauffe / surcharge / sous-tension

Spécifications thermiques :

Température ambiante maximale	40 °C
Température ambiante minimale	-15 °C
Température de surface maximum	70 °C

Articles inclus :

Câbles inclus

Câble fixe

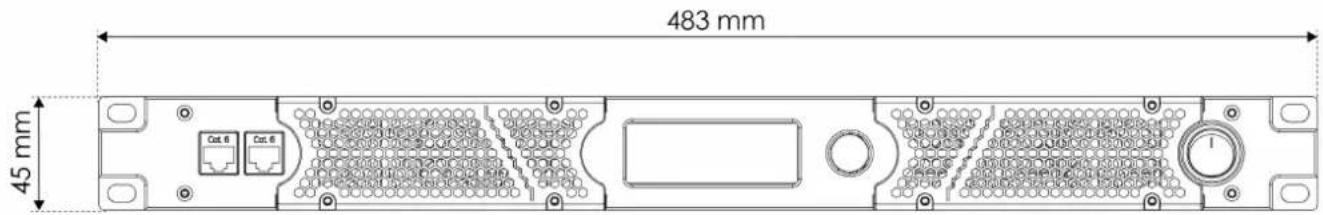

3.4. Dimensions

Figure 4

483 mm 45 mm

3.5. Accessoires et logiciels en option

Vous pouvez télécharger le logiciel de contrôle pour le TA-4.3400 sur le site web Highlite International :

• Logiciel de contrôle D4225

4. Installation

4.1. Consignes de sécurité pour l'installation

Attention

Veillez à ce qu'il y ait suffisamment d'espace pour la ventilation autour de l'appareil.

• Ne bloquez pas les ouvertures de ventilation. Sans une bonne dissipation de la chaleur et une bonne circulation de l'air, les composants internes risquent de surchauffer. Cela pourrait endommager le produit.
• Ne l'installez pas à proximité d'appareils qui dissipent de la chaleur, tels que des amplificateurs, par exemple.

4.2. Exigences relatives au site d'installation

• L'appareil peut être utilisé uniquement à l'intérieur.
• La distance minimale par rapport à d'autres objets doit être supérieure à 0,5m.
• La température ambiante maximale t _a = 40°C ne doit jamais être dépassée.
  • L'humidité relative ne doit pas dépasser 50% avec une température ambiante de 40°C.

4.3. Montage en rack

L'appareil peut être placé sur une surface plane et stable à l'aide des pieds adhésifs, ou monté dans un rack standard de 19 pouces. L'appareil nécessite 1 unité de rack (RU) d'espace.

Assurez-vous que le rack est solidement fixé, afin éviter qu'il ne devienne instable ou qu'il ne bascule.

Pour installer l'appareil dans un rack à deux montants, suivez les étapes ci-dessous :

01) Insérez 4 écrous cages dans les orifices des montants du rack où vous souhaitez installer l'appareil.01)
02) Positionner l'appareil devant les montants du rack de manière à ce que les 4 ouvertures de montage (01) sur les brides soient en face des ouvertures sur les montants du rack avec les écrous à cage.
03) Utilisez un tournevis pour fixer l'appareil aux montants du rack à l'aide de 4 vis.03)

4.4. Installation d'un connecteur d'alimentation

DANGER
Décharge électrique due à un court-circuit

L'installation du connecteur d'alimentation ne doit être effectuée que par des personnes instruites ou qualifiées.

Le TA-4.3400 est livré sans connecteur d'alimentation. Avant toute utilisation, un connecteur d'alimentation doit être installé par un professionnel ou par du personnel qualifié. Le TA-4.3400 peut être connecté à un connecteur d'alimentation monophasé ou triphasé.

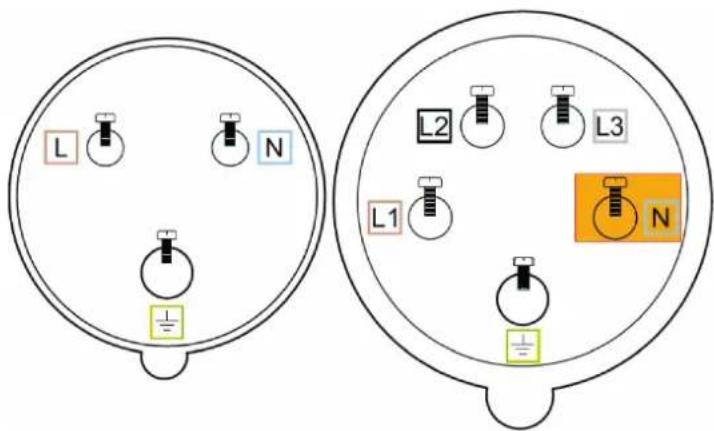

Pour préparer le connecteur d'alimentation, suivez les instructions suivantes :

Figure 5

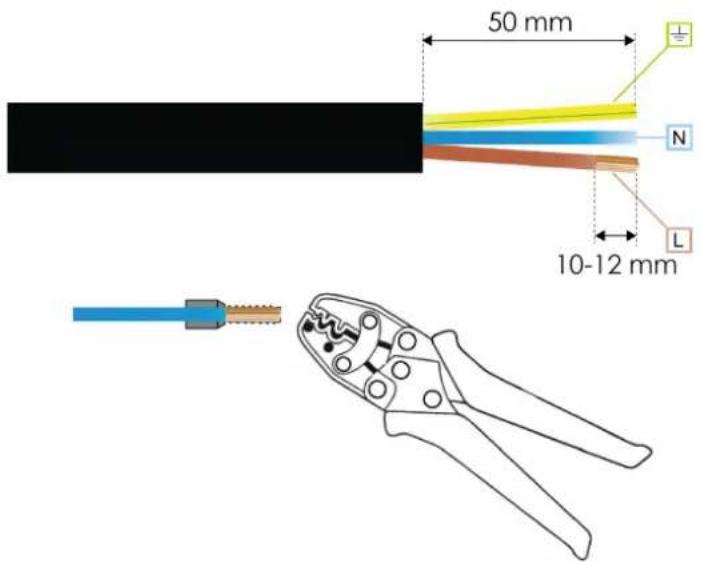

01) Utilisez un outil à dénuder pour retirer 50 mm de la gaine du câble d'alimentation.
02) Utilisez un outil à dénuder pour retirer 10-12 mm de l'isolation des fils conducteurs.
03) Utilisez une pince à sertir pour sertir un03) manchon d'extrémité de conducteur à l'extrémité de chaque fil conducteur. Il est recommandé d'utiliser un manchon d'extrémité de 4 mm² / 10 mm de long. Il n'est pas recommandé de souder les fils conducteurs, car les extrémités soudées peuvent se rompre en cas de charges lourdes, de mouvements ou de vibrations.

04) Vérifiez quel contact du connecteur est04) spécifié pour quel fil conducteur. Reportez-vous au tableau ci-dessous pour connaître la fonction de chaque fil conducteur.
05) Connectez le fil neutre à la broche N.05)
06) Connectez les autres fils conducteurs aux06) broches correspondantes. Dans le cas des connecteurs triphasés, le conducteur sous tension marron doit toujours être connecté à la phase 1 (L1), à la phase 2 (L2) ou à la phase 3 (L3).
07) Serrez les vis avec un couple de serrage de07) 110 Ncm / 1,1 Nm.
08) Fermez le connecteur d'alimentation.08)

L N L2 L3 L1 N

Le câble est doté d'une gaine. Si vous le dénudez, il y a 3 conducteurs. Chaque conducteur est constitué d'un fil et d'une isolation de couleur codée. Le tableau ci-dessous indique la fonction de chaque fil conducteur.

International Câble UE/UK Câble américain Broche
L Marron Noir Sous tension
N Bleu Blanc Neutre
	Jaune/Vert Vert Terre

4.5. Connexion à l'alimentation électrique

DANGER

Décharge électrique due à un court-circuit

Cet appareil appartient à la classe de protection I de la CEI. L'appareil est conçu pour fonctionner en courant alternatif de 100 – 240 V et 50/60 Hz. Ne pas alimenter l'appareil avec une autre tension ou fréquence.

Le connecteur d'alimentation n'est pas installé. L'installation du connecteur d'alimentation ne doit être effectuée que par des personnes qualifiées ou instruites.

Avant de brancher l'appareil sur la prise de courant :

• Assurez-vous que l'alimentation électrique correspond à la tension d'entrée spécifiée sur l'étiquette • informative de l'appareil.
• Assurez-vous qu'un disjoncteur est présent entre l'entrée du réseau et l'appareil.
• Veillez à ce que la prise de courant soit reliée à la terre.
• Assurez-vous que le connecteur n'est pas endommagé et qu'il ne présente pas de fatigue des matériaux.

5. Configuration

Le TA-4.3400 peut être configuré en mode stéréo ou en mode pont pour modifier la façon dont les entrées sont connectées aux sorties. Le mode peut être modifié par le biais du panneau de contrôle (veuillez consulter 6.6.3. Mode AMP à la page 21) ou du logiciel de contrôle (veuillez consulter 6.7.5. Menu Sortie à la page 29).

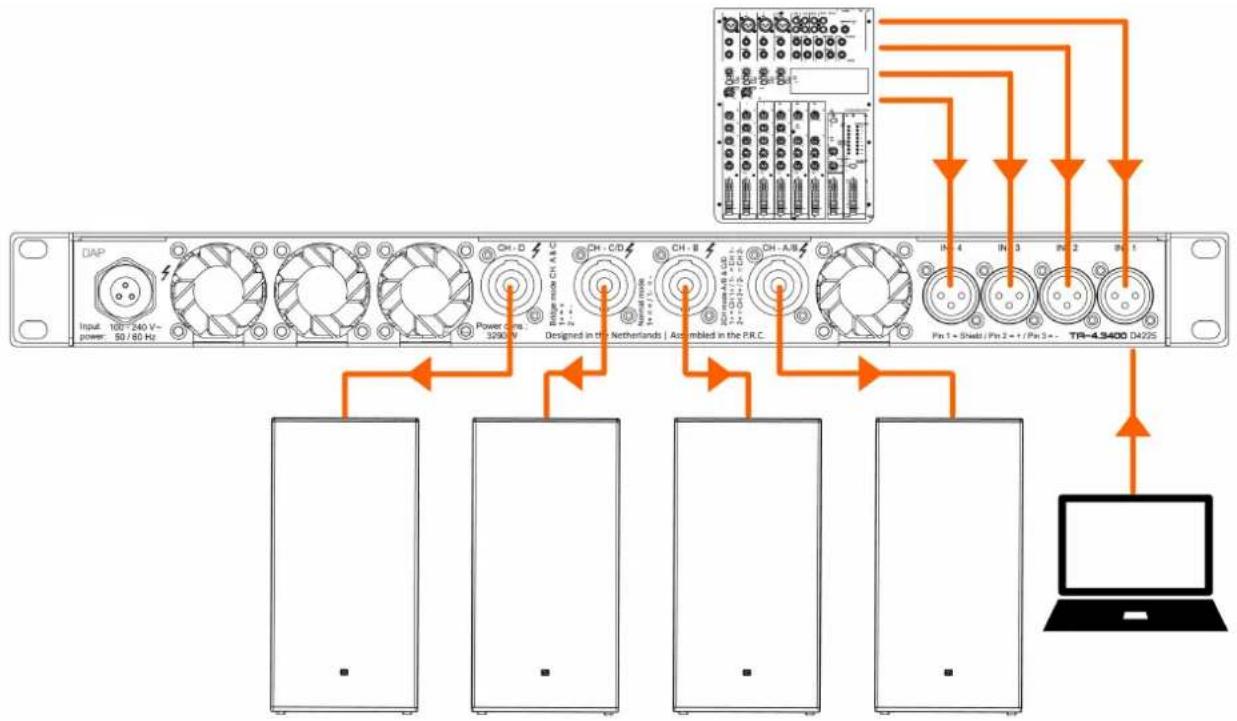

5.1. Configuration en mode stéréo

Vous pouvez configurer le TA-4.3400 en mode stéréo pour connecter 4 entrées à 4 sorties.

Pour réaliser cette configuration, suivez les étapes ci-dessous :

01) Assurez-vous que tous les appareils sont éteints.01)
02) Connectez le PC au connecteur RJ45 Ethernet primaire (02). Utilisez un câble Ethernet (au minimum CAT-5).
03) Connectez les appareils d'entrée aux connecteurs d'entrée XLR à 3 broches (10).
04) Connectez les connecteurs de sortie d'enceinte (09) aux enceintes.04)
05) Allumez tous les appareils.05)

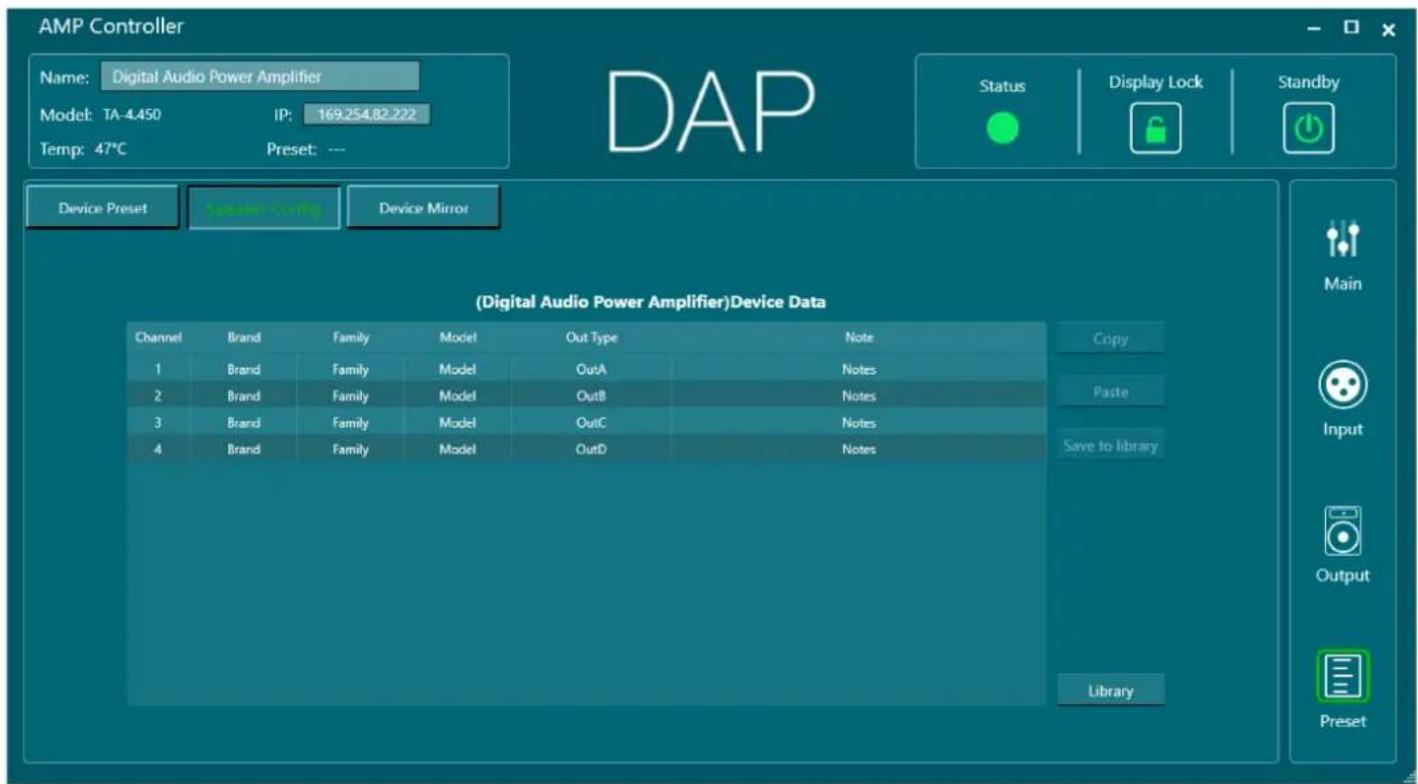

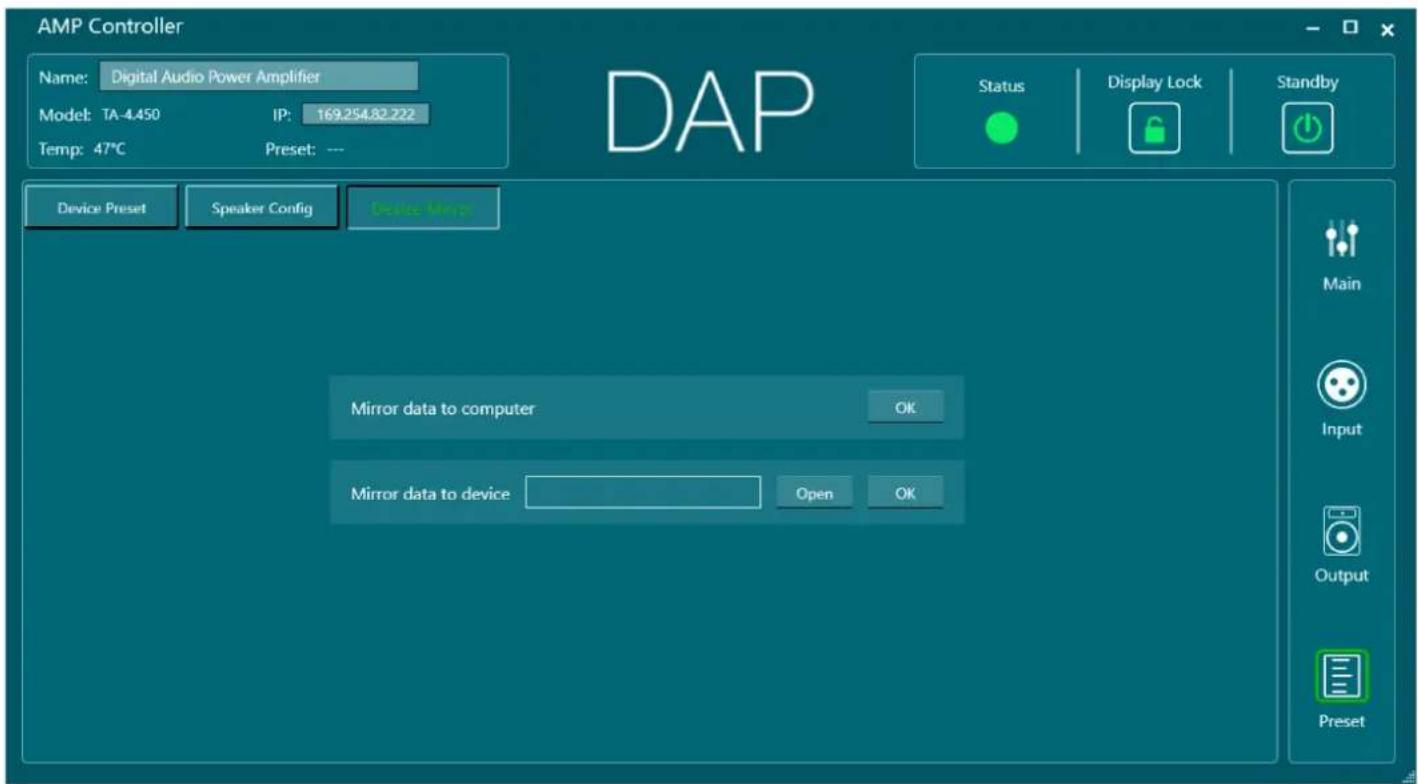

06) Ajustez les réglages de l'amplificateur à l'aide du logiciel de contrôle (veuillez consulter 6.7. Logiciel de contrôle à la page 23) ou du bouton de commande (06) (veuillez consulter 6.6. Options du menu principal à la page 21).

Figure 7

5.2. Configuration en mode pont

Vous pouvez configurer le TA-4.3400 en mode pont pour connecter 4 entrées à 2 sorties. Vous pouvez mettre en pont les entrées 1 et 2 à la sortie A et les entrées 3 et 4 à la sortie C.

Pour réaliser cette configuration, suivez les étapes ci-dessous :

01) Assurez-vous que tous les appareils sont éteints.01)
02) Connectez le PC au connecteur RJ45 Ethernet primaire (02). Utilisez un câble Ethernet (au minimum CAT-5).
03) Connectez les appareils d'entrée à un des connecteurs d'entrée XLR à 3 broches (10).
04) Connectez les connecteurs de sortie d'enceinte (09) A/B et C/D aux enceintes.
05) Allumez tous les appareils.
06) Ajustez les réglages de l'amplificateur à l'aide du logiciel de contrôle (veuillez consulter 6.7. Logiciel de contrôle à la page 23) ou du bouton de commande (06) (veuillez consulter 6.6. Options du menu principal à la page 21).

Figure 8


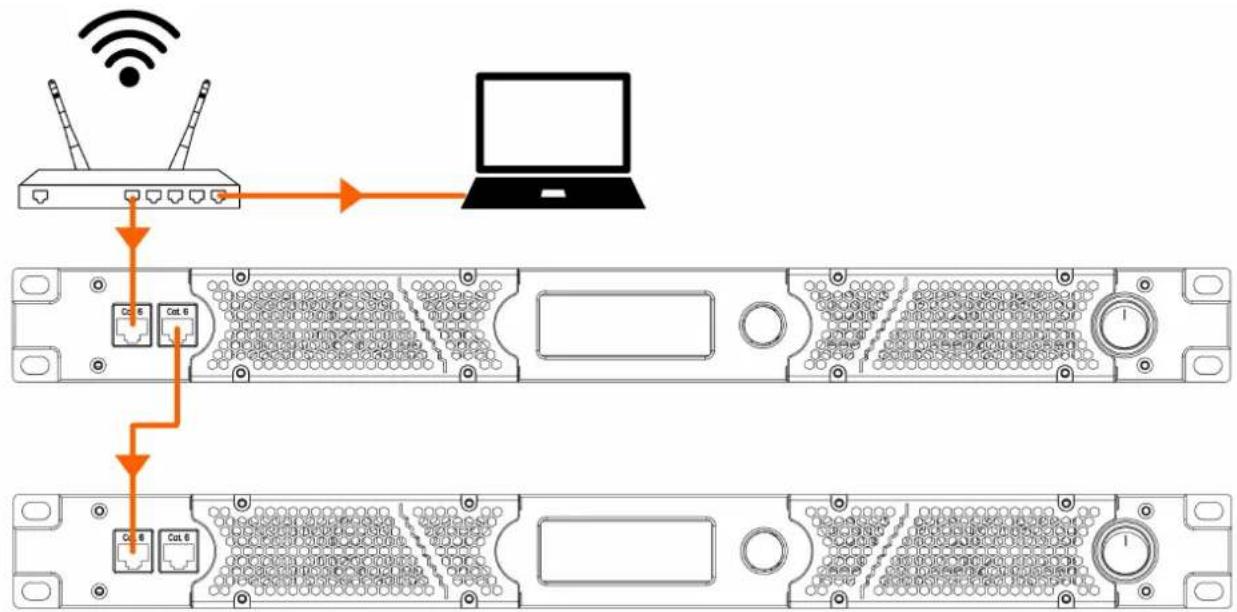

5.3. Connexion de plusieurs appareils

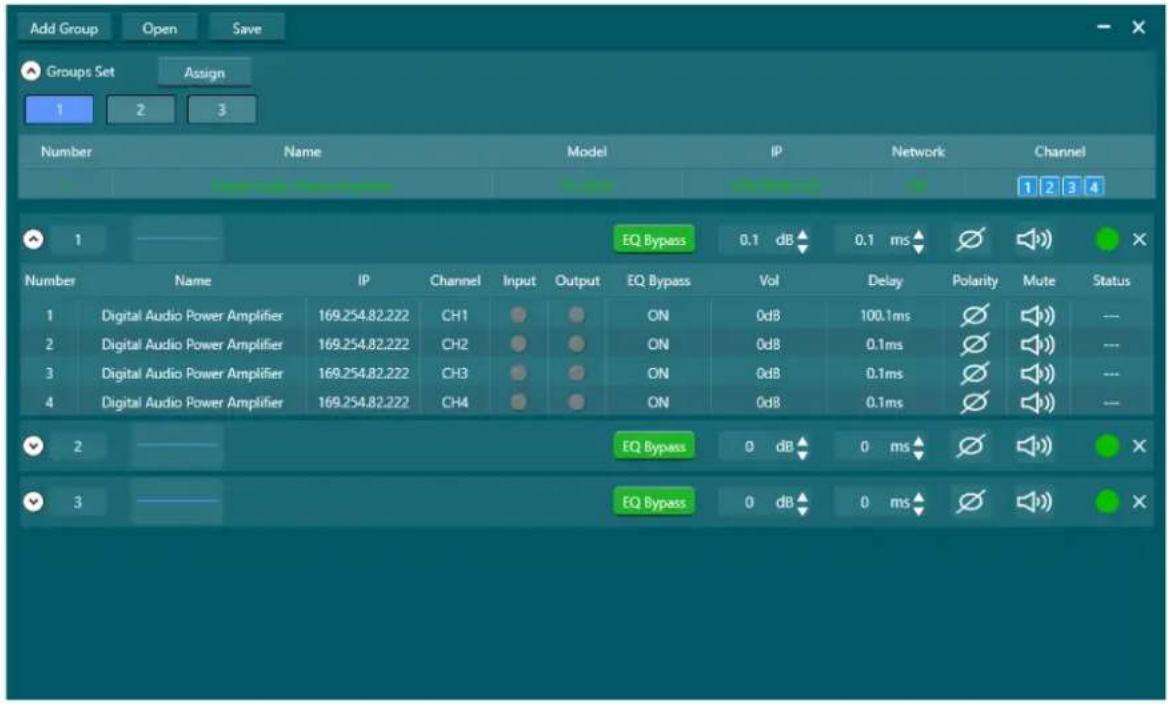

Plusieurs appareils TA-4.3400 peuvent être utilisés avec le même logiciel PC. Pour cela, il faut utiliser un routeur qui attribue automatiquement les adresses IP. Chaque TA-4.3400 peut être connecté directement au routeur ou les appareils TA-4.3400 peuvent être connectés en guirlande.

Pour connecter plusieurs appareils, procédez comme suit :

01) Connectez le PC au routeur. Utilisez un câble Ethernet.01)
02) Connectez le routeur au connecteur RJ45 Ethernet primaire (02) du 1 ^er appareil. Utilisez un câble Ethernet02) (min. CAT-5).
03) Connectez le connecteur RJ45 Ethernet secondaire (03) du 1 ^er appareil au connecteur RJ45 Ethernet03) primaire (02) du 2 ^e appareil. Utilisez un câble Ethernet (min. CAT-5).
04) Répétez l'étape 3 pour connecter tous les appareils en guirlande.04)
05) Ajustez les réglages de l'amplificateur pour chaque TA-4.3400 individuellement à partir de la Liste des05) appareils (veuillez consulter 6.7.1. Liste des appareils à la page 23) ou crééez un groupe pour tous les appareils dans le menu Groupes (veuillez consulter 6.7.2. Menu Groupes à la page 24).

Figure 9

Remarque :

Pour une connexion stable, une connexion par câble est toujours recommandée.

6. Fonctionnement

6.1. Consignes de sécurité pour le fonctionnement

Attention

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est un un amplificateur destiné à un usage professionnel. Il peut être utilisé uniquement à l'intérieur. Cet appareil ne convient pas pour les utilisations domestiques.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

Attention

Alimentation électrique

Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.

6.2. Mise en marche et arrêt

L'appareil est doté d'un interrupteur d'alimentation.

• Pour mettre l'appareil en marche, appuyez sur l'interrupteur d'alimentation (06) en position Allumé.
• Pour éteindre l'appareil, appuyez sur l'interrupteur d'alimentation (06) en position Éteint.

6.3. Modes de contrôle

Le TA-4.3400 peut être utilisé avec le logiciel PC ou avec le panneau de contrôle (05) et le bouton de commande (06).

• Pour utiliser l'appareil avec le panneau de contrôle (05) et le bouton de commande (06), reportez-vous aux options du menu principal (veuillez consulter 6.6. Options du menu principal à la page 21).
• Pour utiliser l'appareil avec le logiciel PC, reportez-vous au Logiciel de contrôle. (veuillez consulter 6.7. Logiciel de contrôle à la page 23)

6.4. Démarrage

Au démarrage, l'écran affiche un écran de démarrage avec DAP :

DAP ......

Immédiatement après, l'écran principal s'affiche. L'écran principal affiche le volume/niveau de sortie de chaque canal, la température de fonctionnement, la présélection actuelle et l'état de la connexion au réseau.

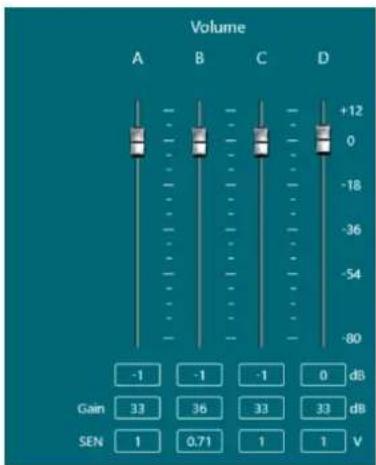

01) Tournez le bouton de commande (06) pour régler le niveau de sortie de tous les canaux.01)
02) Appuyez sur le bouton de commande (06) pour ouvrir le menu principal (veuillez consulter 6.6. Options du menu principal à la page 21).

6.5. Vue d'ensemble du menu

Niveau 1 Niveau 2 Niveau 3
1. Présélection (veuillez consulter6.6.1. Présélectionà la page 21) 40 présélections
2. Volume (veuillez consulter6.6.2. Volumeà la page 21)
3. Mode AMP (veuillez consulter6.6.3. Mode AMPà la page 21)	SortieA	1.Pont
		2.Basse impédance
		3.Haute impédance70 V
	SortieB	1.Basse impédance
		2.Haute impédance70 V
	SortieC	1.Pont
		2.Basse impédance
		3.Haute impédance70 V
	SortieD	1.Basse impédance
		2.Haute impédance70 V

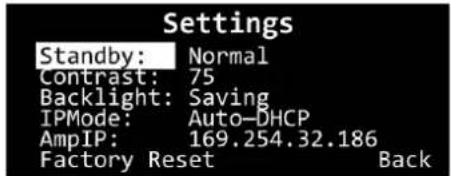

4. Réglages (veuillez consulter6.6.4. Réglagesà la page 22)	Veille	Normal
		Veille
	Contraste 30-100
	Rétro-éclairage	Toujours
		Économie
		OFF (ARRÊT)
	Mode IP	Réglage parl'utilisateur
		DHCP automatique
	IP amp Réglage IP
	Réinitialisationd'usine	NON
		OUI
5. Moniteur (veuillez consulter6.6.5. Moniteurà la page 22)
6. Infos (veuillez consulter6.6.6. Infosà la page 22)

6.6. Options du menu principal

Le menu principal comporte les options suivantes :

Menu 1.Preset 2.Volume 3.AMP Mode 4.Settings 5.Monitor 6.Info Back

1. Présélection
2. Volume
3. Mode AMP
4. Réglages
5. Moniteur
6. Infos

01) Tournez le bouton de commande (06) pour parcourir le menu.
02) Appuyez sur le bouton de commande (06) pour ouvrir un sous-menu.

6.6.1. Présélection

Dans ce menu, vous pouvez sélectionner l'une des 40 présélections programmables et visualiser la présélection actuellement active. Les présélections peuvent être définies à l'aide du logiciel PC (veuillez consulter 6.7.6. Menu Présélections à la page 31).

Preset Current:Null 01.Null 02.Null 03.Null 04.Null 05.Null 06.Null

01) Tournez le bouton de commande (06) pour parcourir les présélections.
02) Appuyez sur le bouton de commande (06) pour sélectionner une présélection.
03) Faites défiler jusqu'à la fin de la liste des présélections et sélectionnez Retour pour revenir au menu principal.

6.6.2. Volume

Dans ce menu, vous pouvez modifier le volume de chaque canal de sortie, couper le son des canaux et activer une porte de bruit.

01) Tournez le bouton de commande (06) pour sélectionner les 3 options suivantes pour chaque canal :

• Volume : Modifier le volume du canal
- Muet : Couper le son du canal
- Porte de bruit : Activer ou désactiver une porte de bruit
02) Appuyez sur le bouton de commande (06) pour sélectionner le réglage.02)
03) Tournez le bouton de commande (06) pour changer le réglage.03)
04) Appuyez sur le bouton de commande (06) pour confirmer le réglage.04)

6.6.3. Mode AMP

Dans ce menu, vous pouvez mettre en pont les canaux de sortie et changer le mode d'amplification pour chaque canal de sortie.

01) Tournez le bouton de commande (06) pour parcourir les options :01)

AMP Mode OutA:Hi-Z 70V OutB:Low-Z OutC:CD-Bridge OutD: Back

• Haute impédance 70 V : Régler l'impédance sur une plage supérieure pour les systèmes 70 V (tous les 4 canaux)
• Haute impédance 100 V : Régler l'impédance sur une plage supérieure pour les systèmes 100 V (tous les 4 canaux)
• Basse impédance : Régler l'impédance sur une plage inférieure (tous les 4 canaux)
• Pont AB : Mettre en pont la sortie du canal A vers le canal B (canal A)
• Pont CD : Mettre en pont la sortie du canal C vers le canal D (canal C)
  02) Appuyez sur le bouton de commande (06) pour sélectionner le réglage.02)
  03) Tournez le bouton de commande (06) pour changer le réglage.03)
  04) Appuyez sur le bouton de commande (06) pour confirmer le réglage.04)

6.6.4. Réglages

Ce menu permet d'ajuster les réglages généraux de l'appareil.

01) Tournez le bouton de commande (06) pour sélectionner l'une des 6 options suivantes :

• Veille : Mettre l'amplificateur en mode normal ou en mode veille
- Contraste : Ajuster le contraste de l'écran. La plage est comprise entre 30 et 100 et la valeur par défaut est de 75
- Rétro-éclairage : Le rétro-éclairage de l'écran peut être réglé sur Toujours, Économie (le rétro-éclairage s'éteint au bout de 2 minutes) ou Éteint
- Mode IP : Régler le mode IP sur Réglage par l'utilisateur pour modifier manuellement l'ID Amp. Régler le mode IP sur DHCP automatique pour obtenir automatiquement une adresse IP
- ID Amp : Définir manuellement l'adresse IP si le mode IP est défini sur Défini par l'utilisateur - Factory Reset : Réinitialiser l'appareil aux paramètres d'usine par défaut

02) Appuyez sur le bouton de commande (06) pour sélectionner le réglage.02)

03) Tournez le bouton de commande (06) pour changer le réglage.03)

04) Appuyez sur le bouton de commande (06) pour confirmer le réglage.04)

6.6.5. Moniteur

Ce menu permet de visualiser la tension de sortie, le courant de sortie, la température de fonctionnement et l'état de protection de chaque canal. Vous pouvez également consulter la température de fonctionnement du module d'alimentation de l'appareil.

Monitor CH V I TEMP State OutA: 0.0v 0.0A 35°C OutB: 0.0v 0.0A 35°C OutC: 0.0v 0.0A 35°C OutD: 0.0v 0.0A 35°C Power: 28°C

01) Appuyez sur le bouton de commande (06) pour revenir au menu principal.

6.6.6. Infos

Ce menu permet d'afficher des informations générales sur l'appareil. Il indique le nom du modèle, le temps de fonctionnement total, le type d'interface de communication, le numéro de série d'usine et le numéro de version du firmware.

01) Appuyez sur le bouton de commande (06) pour revenir au menu principal.

6.7. Logiciel de contrôle

Le TA-4.3400 peut être contrôlé par le logiciel de contrôle AMP (veuillez consulter 3.5. Accessoires et logiciels en option à la page 12).

01) Téléchargez et installez le logiciel.01)
02) Reliez un ou plusieurs appareils à votre PC à l'aide d'un câble Ethernet (minimum Cat. 5).02)
03) Ouvrez le logiciel pour contrôler vos appareils connectés.03)

6.7.1. Liste des appareils

Figure 10

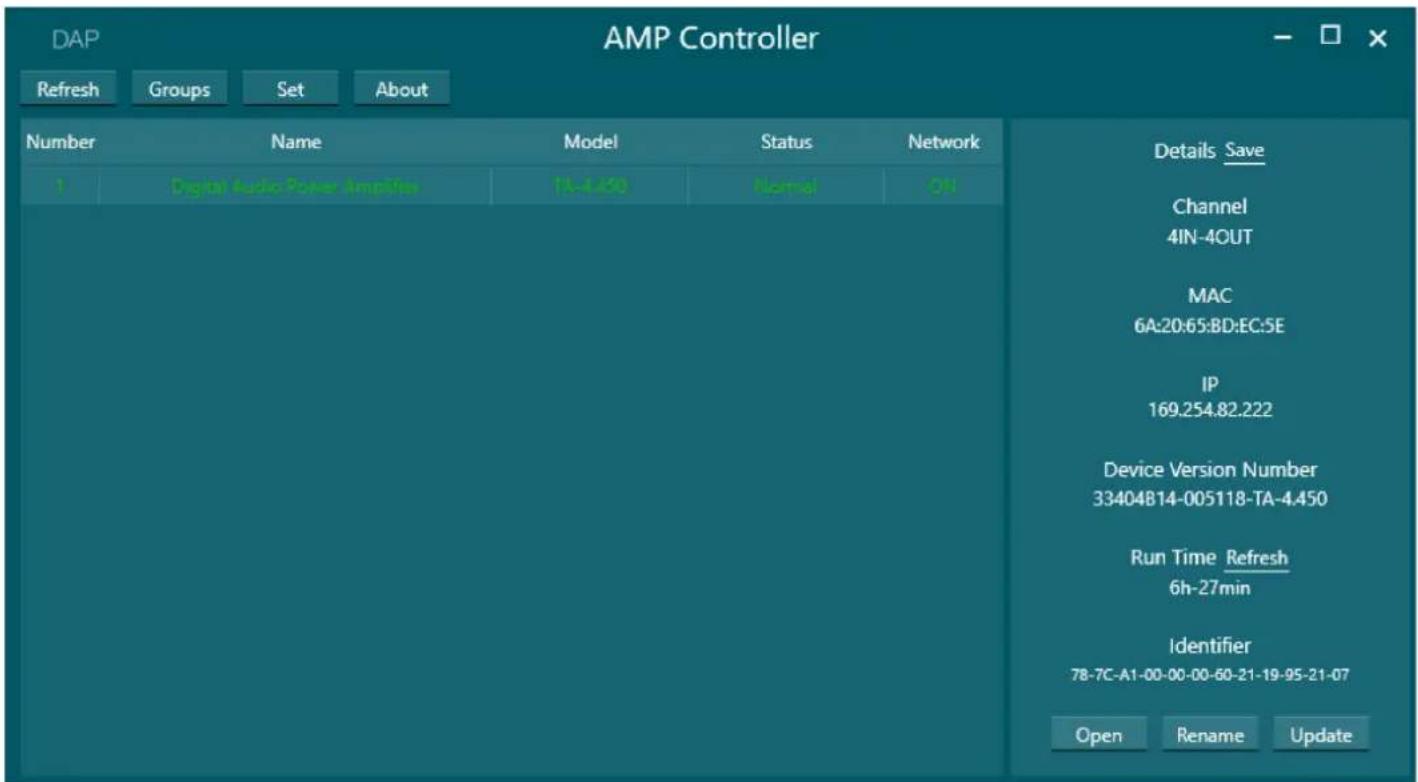

DAP AMP Controller Refresh Groups Set About Number Name Model Status Network 1 Digital Audio-Power Amplifier TA-4.450 Normal OK Details Save Channel 4IN-4OUT MAC 6A:20:65:BD:EC:5E IP 169.254.82.222 Device Version Number 33404B14-005118-TA-4.450 Run Time Refresh 6h-27min Identifier 78-7C-A1-00-00-00-60-21-19-95-21-07 Open Rename Update

Cet écran affiche une liste des amplificateurs connectés, avec le nom attribué, le numéro de modèle, l'état de fonctionnement (Normal, Veille, Défaut, Alerte) et l'état de la connexion réseau (allumée, éteinte).

Les boutons du ruban supérieur ont les fonctions suivantes :

• Rafraîchir : Rafraîchir la liste des amplificateurs •
• Groupes : Ouvrir l'écran Groupes pour configurer et contrôler les groupes de canaux d'entrée • (veuillez consulter 6.7.2. Menu Groupes à la page 24)
• Régler : Modifier le niveau d'autorisation, la langue de l'application et le thème de la mise en page du logiciel
• À propos : Afficher le nom complet et le numéro de version du logiciel

Sélectionnez un amplificateur dans la liste pour afficher ses détails à droite. Ces détails peuvent être enregistrés dans un fichier .txt.

Vous pouvez effectuer les opérations suivantes pour chaque amplificateur de la liste :

• Ouvrir : Ouvrir l'Interface de contrôle principale (veuillez consulter 6.7.3. Interface de contrôle principale à la page 25). Il est également possible de double-cliquer sur l'amplificateur dans la liste pour ouvrir l'Interface de contrôle principale
• Renommer : Modifier le nom de l'amplificateur dans la liste des appareils
• Mettre à jour : Mettre à jour le firmware de l'amplificateur sélectionné à partir d'un fichier .bin

6.7.2. Menu Groupes

Figure 11

Add Group Open Save Groups Set Assign 1 2 3 Number Name Model IP Network Channel 1 2 3 4 EQ Bypass 0.1 dB 0.1 ms Number Name IP Channel Input Output EQ Bypass Vol Delay Polarity Mute Status 1 Digital Audio Power Amplifier 169.254.82.222 CH1 ON 0dB 100.1ms - 2 Digital Audio Power Amplifier 169.254.82.222 CH2 ON 0dB 0.1ms - 3 Digital Audio Power Amplifier 169.254.82.222 CH3 ON 0dB 0.1ms - 4 Digital Audio Power Amplifier 169.254.82.222 CH4 ON 0dB 0.1ms - EQ Bypass 0 dB 0 ms - 2 EQ Bypass 0 dB 0 ms

Dans le menu Groupes, vous pouvez contrôler les canaux d'entrée parmi plusieurs canaux et amplificateurs.

Cliquez sur le bouton Groupes dans la Liste des appareils (veuillez consulter 6.7.1. Liste des appareils) pour ouvrir le menu Groupes.

Le menu Groupes propose les options suivantes :

• Ruban supérieur : Cliquez sur le bouton Ajouter un groupe pour créer un nouveau
  groupe, cliquez sur le bouton Ouvrir pour ouvrir une configuration de groupe à partir de votre PC ou cliquez sur le bouton Enregistrer pour enregistrer votre configuration de groupe sur votre PC
• Régler Groupes : Attribuer des canaux d'amplification à un groupe spécifique (veuillez•
  consulter 6.7.2.1. Régler Groupes)
• Réglages de groupe : Modifier les réglages de l'amplificateur pour tous les canaux du groupe •

6.7.2.1. Régler Groupes

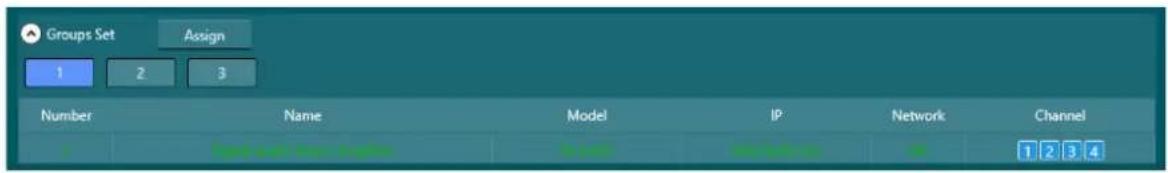

Groups Set Assign 1 2 3 Number Name Model IP Network Channel 1 Seed set from inputs 5 out 6 output 8 1 2 3 4

Pour attribuer des canaux à un groupe, procédez comme suit :

01) Cliquez sur le bouton d'un groupe dans la barre Régler Groupes.01)
02) Cliquez sur les boutons pour les canaux des amplificateurs disponibles, sous l'intitulé Canal à droite.02)
03) Cliquez sur Attribuer.03)

Vous pouvez maintenant ajuster les réglages de tous les canaux d'un groupe (veuillez consulter 6.7.2.2. Réglages de groupe).

6.7.2.2. Réglages de groupe

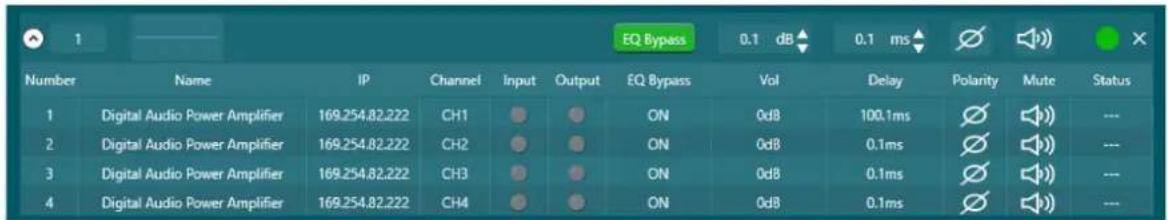

EQ Bypass 0.1 dB 0.1 ms Number Name IP Channel Input Output EQ Bypass Vol Delay Polarity Mute Status 1 Digital Audio Power Amplifier 169.254.82.222 CH1 ON 0dB 100.1ms Ø Ø Ø --- 2 Digital Audio Power Amplifier 169.254.82.222 CH2 ON 0dB 0.1ms Ø Ø Ø --- 3 Digital Audio Power Amplifier 169.254.82.222 CH3 ON 0dB 0.1ms Ø Ø Ø --- 4 Digital Audio Power Amplifier 169.254.82.222 CH4 ON 0dB 0.1ms Ø Ø Ø ---

Vous pouvez ajuster les réglages suivants pour chaque groupe :

• Nom du groupe : Cliquer sur l'intitulé du nom du groupe pour modifier le nom du groupe •
• Entrée Égaliseur : Cliquer sur la ligne bleue Entrée Égaliseur pour attribuer un égaliseur paramétrique à 8 bandes au groupe
• Dérivation Égaliseur : Activer ou désactiver la Dérivation Égaliseur pour tous les canaux du groupe
• Vol.: Modifier le niveau de sortie (en dB) pour tous les canaux du groupe
• Retard : Modifier le retard (0-100 ms) pour tous les canaux du groupe
• Polarité : Commuter la polarité pour tous les canaux du groupe
• Muet : Couper et rétablir le son de tous les canaux du groupe
• État : Voir l'état de fonctionnement de chaque canal dans le groupe

Remarque : Un TA-4.3400 supprimé du réseau reste dans la vue des groupes s'il est encore attribué à un groupe. Pour supprimer le TA-4.3400 de la section Régler Groupes, supprimez le groupe et redémarrez le logiciel.

6.7.3. Interface de contrôle principale

Figure 12

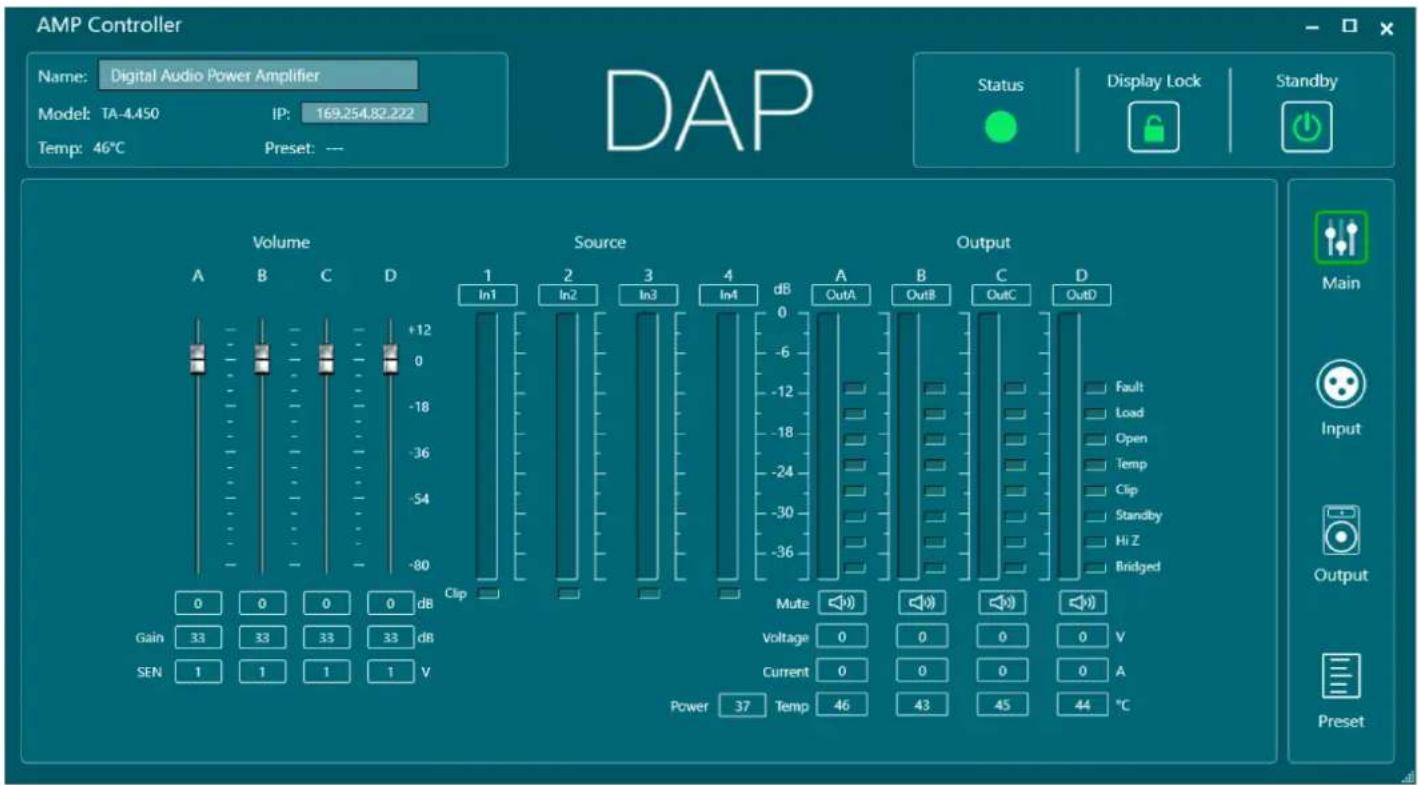

AMP Controller Name: Digital Audio Power Amplifier Model: TA-4.450 IP: 169.254.82.222 Temp: 46°C Preset: --- DAP Status Display Lock Standby Volume Source Output 1 In1 2 In2 3 In3 4 In4 dB A B C D In1 OutA OutB OutC OutD Fault Load Open Temp Clip Standby Hi Z Bridged Gain 33 33 33 33 dB SEN 1 1 1 1 V Clip Mute Voltage 0 0 0 0 V Current 0 0 0 0 A Power 37 Temp 46 43 45 44 °C Main Input Output Preset

Ouvrez l'Interface de contrôle principale à partir de la Liste des appareils (veuillez consulter 6.7.1. Liste des appareils à la page 23) ou cliquez sur le bouton Principal à droite de chaque écran.

L'Interface de contrôle principale affiche les éléments suivants :

• Volume : Régler le volume, le gain et la sensibilité de chaque canal de sortie (veuillez consulter • 6.7.3.1. Volume)
- Source : Visualiser le niveau de signal de chaque canal d'entrée et changer l'intitulé de chaque canal d'entrée
- Sortie : Vérifier la température, la tension de sortie, le courant de sortie et l'état de la charge pour chaque canal (veuillez consulter 6.7.3.2. Sortie). Modifier l'intitulé de chaque canal de sortie

Dans l'Interface de contrôle principale, vous pouvez également modifier le nom et l'adresse IP de l'amplificateur.

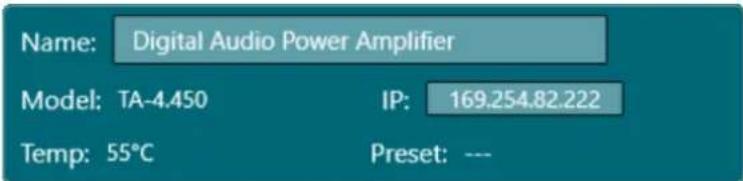

Name: Digital Audio Power Amplifier Model: TA-4.450 IP: 169.254.82.222 Temp: 55°C Preset: ---

En outre, vous pouvez visualiser l'état de l'amplificateur (État), verrouiller l'écran de l'amplificateur (Verrouillage Écran) et mettre l'amplificateur en mode veille (Veille).

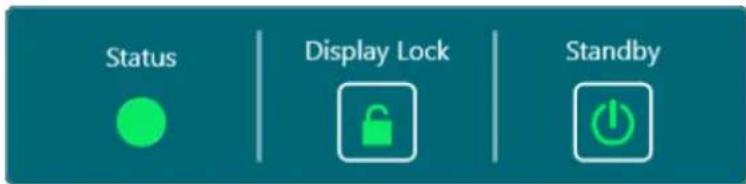

Status Display Lock Standby

6.7.3.1. Volume

Dans la section Volume de l'Interface de contrôle principale, vous pouvez effectuer les opérations suivantes :

Figure 13

• Utiliser les faders ou cliquer sur les valeurs situées directement sous les faders pour régler le volume de chaque canal d'entrée (-80 à +12 dB)
• Cliquer sur les valeurs de gain pour régler le gain en dB pour chaque canal de sortie
• Cliquer sur les valeurs SEN pour modifier la valeur de sensibilité en volts pour chaque canal de sortie

Volume A B C D -1 -1 -1 0 dB Gain 33 36 33 33 dB SEN 1 0.71 1 1 V

6.7.3.2. Sortie

Dans la section Sortie de l'Interface de contrôle principale, vous pouvez effectuer les opérations suivantes :

• Modifier l'intitulé de chaque canal de sortie
• Vérifier le niveau de sortie de chaque canal de sortie
• Vérifier l'état de charge de chaque canal de sortie
• Couper le son de chaque canal de sortie
• Vérifier la tension de sortie de chaque canal de sortie
• Vérifier le courant de sortie de chaque canal de sortie
  • Vérifier la puissance des canaux de sortie •
• Vérifier la température de chaque canal de sortie

Un canal de sortie peut avoir les états de charge suivants : Défaut, Charge, Ouvert, Temp, Saturation, Veille, Haute Impédance, Pont.

6.7.4. Menu d'entrée

Figure 14

Cliquez sur le bouton Entrée à droite de l'Interface de commande principale, dans le menu Sortie ou le menu Présélections pour ouvrir le menu Entrée. Dans le menu Entrée, vous pouvez effectuer les opérations suivantes :

• Faire correspondre le retard à la source sonore et couper le son de l'entrée (veuillez consulter 6.7.4.1. Écran Source)
• Définir un retard d'entrée jusqu'à 100 ms
• Régler un égaliseur pour chaque entrée (veuillez consulter 6.7.4.2. Égaliseur Entrée)
• Régler le routage et le mixage audio (veuillez consulter 6.7.4.3. Routage et mixage audio)
• Régler le volume de chaque canal indépendamment ou en combinaison avec le bouton Lien

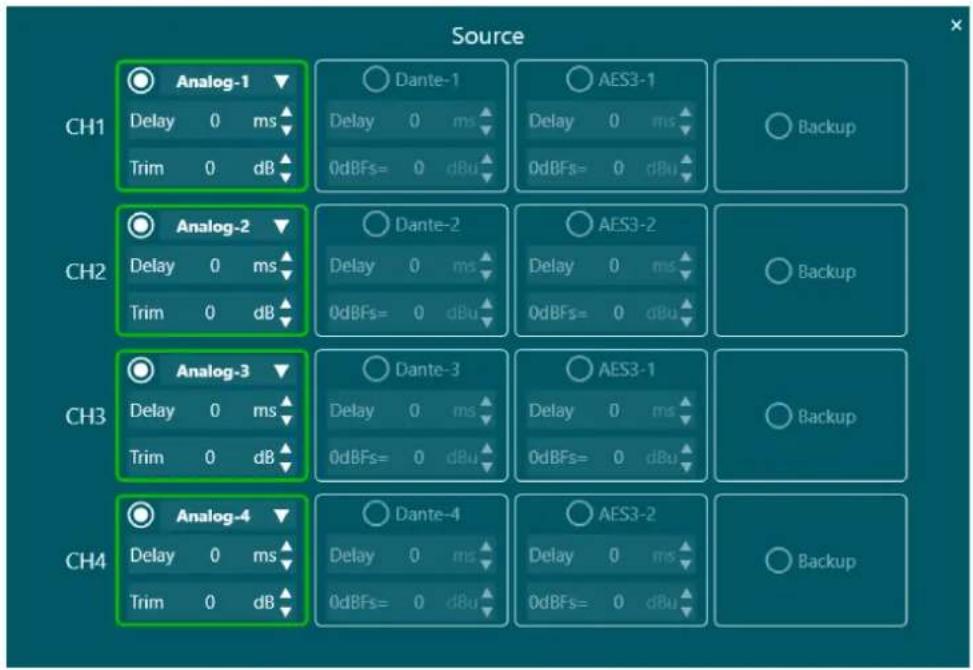

6.7.4.1. Écran Source

Source CH1 Analog-1 Delay 0 ms Trim 0 dB Dante-1 Delay 0 ms 0dBFs= 0 dBu AES3-1 Delay 0 ms 0dBFs= 0 dBu Backup CH2 Analog-2 Delay 0 ms Trim 0 dB Dante-2 Delay 0 ms 0dBFs= 0 dBu AES3-2 Delay 0 ms 0dBFs= 0 dBu Backup CH3 Analog-3 Delay 0 ms Trim 0 dB Dante-3 Delay 0 ms 0dBFs= 0 dBu AES3-1 Delay 0 ms 0dBFs= 0 dBu Backup CH4 Analog-4 Delay 0 ms Trim 0 dB Dante-4 Delay 0 ms 0dBFs= 0 dBu AES3-2 Delay 0 ms 0dBFs= 0 dBu Backup

Cliquez sur le bouton Régler à côté d'un canal dans le menu Entrée (veuillez consulter 6.7.4. Menu d'entrée) pour ouvrir l'écran Source. Dans cet écran, vous pouvez effectuer les opérations suivantes pour chaque canal source :

• Régler le retard de la source sonore par incréments de 0,01 ms (0-10 ms)
• Ajuster la source sonore (-18-+18 dB)

6.7.4.2. Égaliseur Entrée

Figure 15

Cliquez sur le bouton Égaliseur à côté d'un canal dans le menu Entrée (veuillez consulter 6.7.4. Menu d'entrée) pour ouvrir l'écran Égaliseur Entrée. Dans cet écran, vous pouvez effectuer les opérations suivantes :

• Ajuster l'égaliseur d'entrée paramétrique à 8 bandes pour chaque canal
• Régler un filtre passe-haut et passe-bas pour chaque canal
• Inverser la polarité de la sortie avec la case à cocher Phase en haut à droite
• Contourner les réglages de chaque bande ou filtre ou contourner tous les réglages de l'égaliseur pour le canal
• Relier les réglages de l'égaliseur pour un ou plusieurs canaux à l'aide des boutons Liaison situés en haut de la page
• Copier et coller les réglages de l'égaliseur d'un canal à l'autre
• Enregistrer les réglages de l'égaliseur sur votre PC ou ouvrir les réglages existants depuis votre PC

6.7.4.3. Routage et mixage audio

Figure 16

Dans cette partie du menu Entrée, vous pouvez connecter les entrées sources aux canaux de sortie souhaités, couper le son des sources et régler les niveaux de volume.

Source1 0 Mute Mute Mute Mute 0 Mute Mute Mute Mute 0 Mute Mute Mute 0

6.7.5. Menu Sortie

Figure 17

Cliquez sur le bouton Sortie à droite de l'Interface de commande principale, dans le menu Entrée ou le menu Présélections pour ouvrir le menu Sortie. Dans le menu Sortie, vous pouvez régler les éléments suivants pour chaque canal :

• FIR : Importer et exporter des filtres FIR •
- Égaliseur : Régler un égaliseur de sortie
- Atténuation : Atténuer le volume (-18-+18 dB)
- Retard : Définir un retard de sortie jusqu'à 20 ms
- Polarité : Définir une inversion de phase

- Limiteurs : Définir un limiteur de tension (veuillez consulter 6.7.5.1. Limiteur de tension)

- Mode : Régler le mode de fonctionnement de l'amplificateur (Basse Impédance, 70 V ou 100 V)

- Porte de bruit : Activer ou désactiver la porte de bruit

• Muet : Couper le son du canal indépendamment ou en combinaison avec le bouton Lien
• Stéréo/Pont : Permet de passer du mode stéréo au mode pont. En mode pont, 1 entrée peut être mise en pont avec 2 sorties

6.7.5.1. Limiteur de tension

Dans ce menu, vous pouvez régler un limiteur de tension pour chaque canal. Il comprend une calculatrice pour les temps d'attaque et de relâchement.

L'option Auto calcule une valeur de constante de temps automatique basée sur la détection du signal.

Figure 18

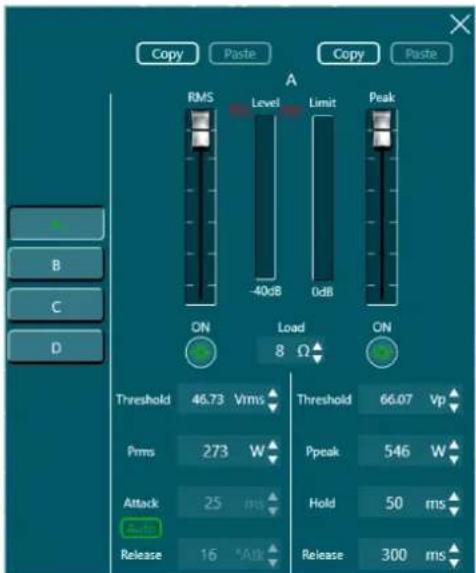

Copy Paste Copy Paste A RMS Level Limit Peak -40dB 0dB ON Load ON 8 Ω Threshold 46.73 Vrms Threshold 66.07 Vp Pms 273 W Ppeak 546 W Attack 25 ms Hold 50 ms Release 16 *AIk Release 300 ms

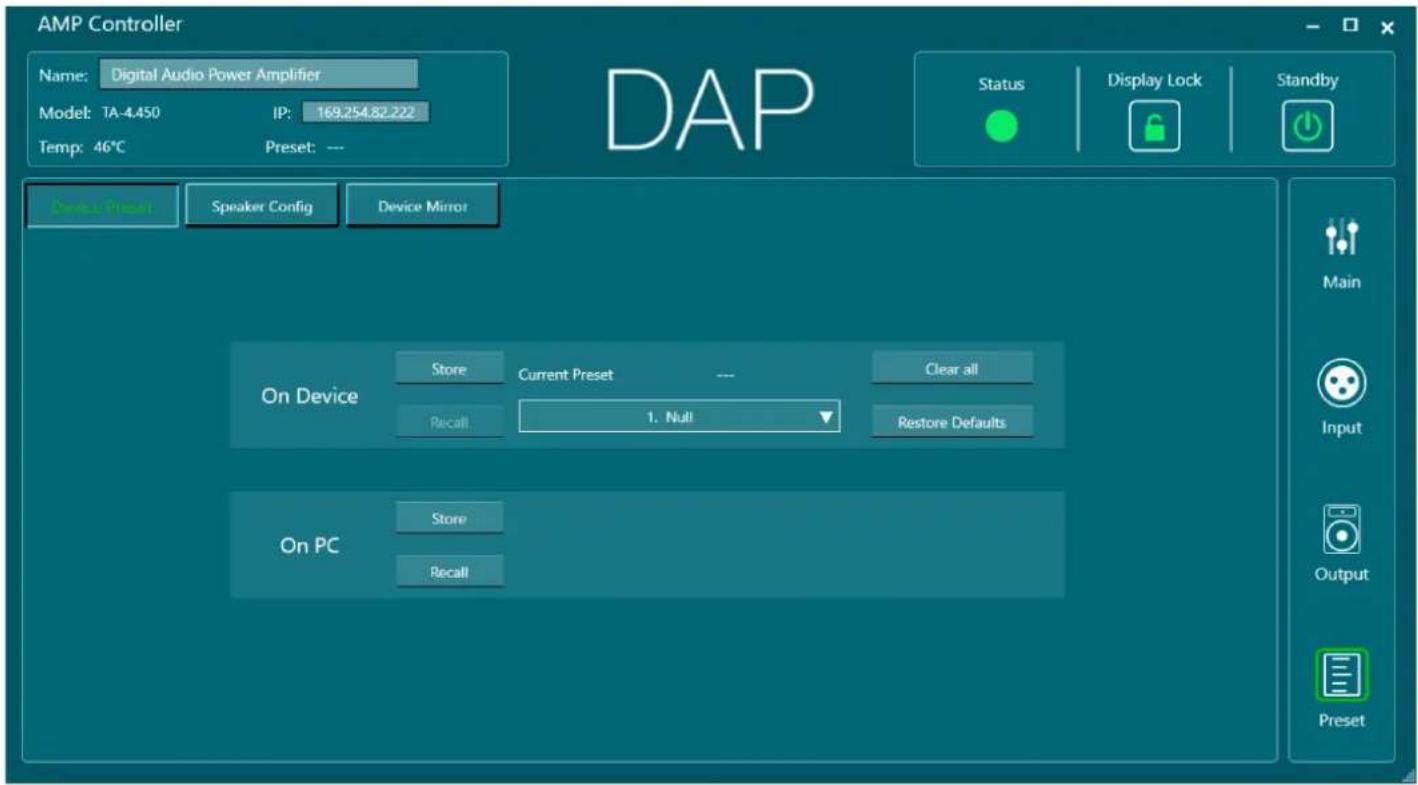

6.7.6. Menu Présélections

Figure 19

AMP Controller Name: Digital Audio Power Amplifier Model: TA-4.450 IP: 169.254.82.222 Temp: 46°C Preset: --- Device Preset Speaker Config Device Mirror On Device Store Current Preset --- Clear all Recall 1. Null Restore Defaults On PC Store Recall Status Display Lock Standby Main Input Output Preset

Cliquez sur le bouton Présélections à droite de l'Interface de commande principale, dans le menu Entrée ou le menu Présélections pour ouvrir le menu Présélections. Dans le menu Présélections, vous pouvez effectuer les opérations suivantes :

• Enregistrer et récupérer 40 présélections
• Enregistrer et récupérer la configuration des enceintes (veuillez consulter 6.7.6.1. Menu de configuration des enceintes)
• Importer ou exporter l'image de l'appareil (veuillez consulter 6.7.6.2. Menu Miroir Appareil)

6.7.6.1. Menu de configuration des enceintes

Figure 20

Cliquez sur le bouton Configuration Enceintes pour ouvrir le menu de configuration des enceintes. Dans ce menu, vous pouvez modifier les intitulés pour la marque, la famille, le modèle et le type de sortie et ajouter des notes.

• Cliquez sur un intitulé pour modifier sa valeur.
• Cliquez sur Enregistrer dans la bibliothèque pour enregistrer la configuration de l'enceinte dans votre bibliothèque.
• Cliquez sur Bibliothèque pour voir, charger ou supprimer vos configurations enregistrées. Vous pouvez également importer des fichiers de configuration existants depuis votre PC.

Vos configurations enregistrées sont enregistrées sur votre PC. Ouvrez la bibliothèque et cliquez sur Ouvrir dossier pour voir vos fichiers de configuration enregistrés.

6.7.6.2. Menu Miroir Appareil

Figure 21

Cliquez sur le bouton Miroir Appareil pour ouvrir le Menu Miroir Appareil. Dans ce menu, vous pouvez créer une image de votre appareil et l'enregistrer sur votre PC. Vous pouvez également charger des miroirs existants depuis votre PC sur votre appareil.

7. Dépannage

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L'appareil ne contient pas de pièces réparables par l'utilisateur.

Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Confiez les réparations à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau.

Problème Cause(s) probable(s) Solution

L'appareil ne fonctionne pas du tout	L'appareil n'est pas alimenté	Assurez-vous que l'appareil est branché sur• l'alimentation électrique et qu'il est allumé
	Le fusible interne est grillé	Contactez votre Highlite International• distributeur
Pas de son	Le volume est réglé au minimum	Augmenter le volume•
L'appareil ne se connecte pas au logiciel de contrôle	Câble Ethernet incorrect ou endommagé	Assurez-vous que l'appareil est connecté au• PC à l'aide d'un câble Ethernet en bon état de marche (minimum Cat. 5)

8. Entretien

8.1. Consignes de sécurité pour la maintenance

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Débranchez l'alimentation électrique avant de procéder à l'entretien ou au nettoyage.

8.2. Maintenance préventive

Attention Avant toute utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Le boîtier n'est pas endommagé.
• Le câble d'alimentation n'est pas endommagé et ne semble pas fragilisé.

8.2.1. Instructions pour le nettoyage

Pour nettoyer l'appareil, suivez les étapes ci-dessous :

01) Débranchez l'appareil de l'alimentation électrique.01)
02) Laissez l'appareil refroidir pendant au moins 5 minutes.02)
03) Nettoyez l'appareil avec un chiffon doux et sans peluches.03)

Attention

• Ne plongez l'appareil dans aucun liquide.
  • N'utilisez pas d'alcool ni de solvants.

8.2.2. Nettoyage des orifices de refroidissement

L'appareil est doté de deux séries d'orifices de refroidissement à l'avant. Les orifices doivent être nettoyés périodiquement pour éviter l'accumulation de poussière.

Pour nettoyer les orifices de refroidissement, procédez comme suit :

01) Débranchez l'appareil de l'alimentation électrique.01)
02) Laissez l'appareil refroidir pendant au moins 1 heure.02)
03) Utilisez une clé hexagonale pour retirer les 4 vis hexagonales de 2,5 mm des 2 couvercles des orifices de refroidissement (04).
04) Retirez les 2 couvercles des orifices de refroidissement (04) et retirez les 2 coussins en mousse.
05) Nettoyez les coussins en mousse avec de l'air comprimé sec.05)
06) Nettoyez les ouvertures de refroidissement de l'appareil et les 2 couvercles d'orifices de refroidissement (04) avec un chiffon doux et non pelucheux.
07) Remettez en place les coussins en mousse.07)
08) Réinstallez les 2 couvercles d'orifices de refroidissement (04) avec les 4 vis hexagonales de 2,5 mm.

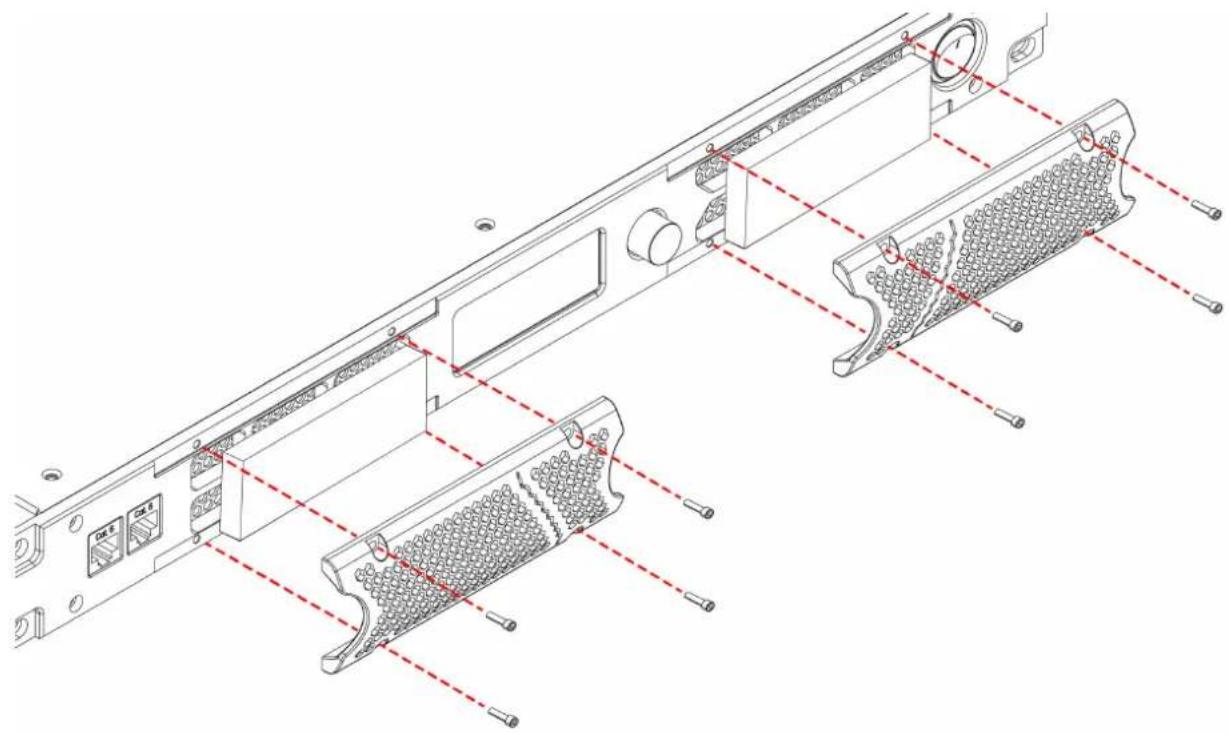

Figure 22

8.3. Entretien correctif

L'appareil ne contient pas de pièces réparables par l'utilisateur. N'ouvrez pas l'appareil et n'effectuez aucune modification.

Confiez les réparations et l'entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

9. Désinstallation, transport et entreposage

9.1. Instructions pour la désinstallation

AVERTISSEMENT Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels.

• Laissez l'appareil refroidir avant de le démonter.
- Débranchez l'alimentation électrique avant de procéder à la désinstallation.
- Lors de la désinstallation et du démontage de l'appareil, respectez toujours les réglementations nationales et spécifiques au site.
- Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

9.2. Instructions pour le transport

• Si possible, réutilisez l'emballage d'origine pour transporter l'appareil.
• Respectez toujours les instructions de manipulation imprimées sur l'extérieur du carton, comme : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile ».

9.3. Stockage

• Nettoyez l'appareil avant de le ranger sur (veuillez consulter 8.2. Maintenance préventive à la page 35).
• Rangez l'appareil dans son emballage d'origine, si possible.

10. Élimination

Élimination correcte de ce produit

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas être traité comme un déchet ménager. Débarrassez-vous de ce produit le déposant dans un point de collecte spécialisé dans le recyclage des équipements électriques et

électroniques. Cela permet d'éviter toute pollution de l'environnement ou d'éventuelles blessures corporelles dues à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agréé.

11. Approbation

Consultez la page de ce produit et procurez-vous une déclaration de conformité sur le site Internet de Highlite International (www.highlite.com).
