Type de produit	Module de raccordement Keystone RJ45
Marque	METZ
Modèle	1309121200-E
Catégorie	Câblage réseau
Normes supportées	T568A et T568B, compatibilité Profinet
Utilisation	Câblage universel des bâtiments selon M111C1E2
Nombre de contacts	8 (RJ45)
Compatibilité PoE	Oui, attention : ne pas débrancher sous tension pour éviter d'endommager les contacts
Compensation de potentiel	Optionnelle par languette à 2,8 mm
Type de connecteur	Keystone
Conditionnement	12 pièces par carton
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas débrancher la fiche RJ45 sous tension PoE ; éteindre l'appareil avant toute manipulation
Installation	Sans outil, montage Keystone
Informations générales	Fabricant : METZ CONNECT GmbH, Allemagne. Documents supplémentaires sur www.metz-connect.com

FOIRE AUX QUESTIONS - 1309121200-E METZ

Comment installer ce module Keystone ?

Suivez le schéma de câblage fourni dans la notice : dénudez le câble, insérez les fils dans les contacts selon la norme souhaitée (T568A ou T568B), puis fermez le couvercle. Référez-vous aux étapes illustrées pour le montage.

Quelle est la différence entre T568A et T568B ?

Les deux normes définissent l'ordre des fils dans le connecteur RJ45. La différence réside dans les paires de fils utilisées. T568B est plus courant aux États-Unis, tandis que T568A est souvent utilisé en Europe. Votre module supporte les deux.

Puis-je utiliser ce module pour le Power over Ethernet (PoE) ?

Oui, le module est compatible PoE. Cependant, ne débranchez jamais la fiche RJ45 sous tension pour éviter d'endommager les contacts. Éteignez l'appareil avant tout débranchement.

Comment effectuer la compensation de potentiel ?

La compensation de potentiel est optionnelle. Utilisez une languette à 2,8 mm (non fournie) à connecter au point prévu sur le module. Cela permet d'équilibrer les potentiels électriques.

Que faire si la connexion ne fonctionne pas ?

Vérifiez que le câble est correctement inséré et que les fils sont bien en place dans les contacts. Assurez-vous que la norme (T568A ou T568B) est respectée des deux côtés. Testez avec un testeur de câble.

Ce module est-il compatible avec les câbles Cat6 ?

Oui, ce module est conçu pour le câblage universel et supporte les câbles Cat6 et Cat5e. La notice mentionne une utilisation selon M111C1E2, ce qui inclut ces catégories.

Comment démonter le module si nécessaire ?

Le démontage s'effectue en ouvrant le couvercle du module Keystone à l'aide d'un outil plat ou en pressant les clips latéraux. Référez-vous à l'illustration de la notice pour ne pas endommager les contacts.

Où trouver plus d'informations techniques ?

Des documentations supplémentaires sont disponibles en téléchargement sur le site www.metz-connect.com. Vous pouvez aussi consulter la notice complète au format PDF sur notice-facile.com.

Ce module est-il adapté pour une utilisation extérieure ?

La notice ne précise pas d'usage extérieur. Il est probablement conçu pour un usage intérieur. Pour une utilisation en extérieur, protégez-le dans un boîtier adapté.

Puis-je commander des pièces de rechange pour ce module ?

Les pièces de rechange ne sont pas mentionnées dans la notice. Contactez le fabricant METZ CONNECT GmbH ou votre revendeur pour obtenir des informations sur la disponibilité.

MODE D'EMPLOI 1309121200-E METZ

de Montagehinweis für den Installateur
en Mounting note for the installer
fr Instructions d'installation pour l'installateur

Modul T568A/T568B 130910-I, *130910-Z

*130910-Z, 130910KZ - 12 Stück pro Karton
12 pieces per box
12 pièces par carton

HINWEIS / NOTE / NOTICE

Eviter des erreurs de raccordement !

A lire attentivement avant de procéder au raccordement !

HINWEIS / NOTE / NOTICE

Utilisation conforme à l'usage prévu : Module de raccordement pour le câblage universel des bâtiments selon M111C1E2.

WARNUNG / WARNING / AVERTISSEMENT

de Achtung!

Débrancher la fiche RJ45 seulement après avoir éteint l'appareil et l'avoir mis hors tension. Un débranchement sous tension, surtout répété, peut causer des dommages aux contacts de la connexion RJ45 en cas d'utilisation Power over Ethernet (PoE).

AnschlussbelegungPIN assignmentsAffectation des filsaux contacts
PIN Nr.No.contact no.	T568A T568B Profinet
1 WH-GN WH-OG YE
2 GN OG OG
3 WH-OG WH-GN WH
4 BU BU -
5	WH-BU	WH-BU	-
6	OG	GN	BU
7	WH-BN	WH-BN	-
8 BN BN			-

fr Installation d'un câble Keystone T568A

1

cut

2

BN WH-BN WH-OG OG

3

WH-BU BU GN WH-GN

HINWEIS / NOTE / NOTICE

Informations et documentations supplémentaires sont disponibles pour téléchargement à www.metz-connect.com.

130910-1

130910KI

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany

Phone [phone] | Fax -49 7702 533-433

Plus de documentation technique à télécharger sur www.metz-connect.com

CONNECT

de Kabelmontage Keystone T568B
en Cable Termination T568B
fr Installation d'un câble T568B

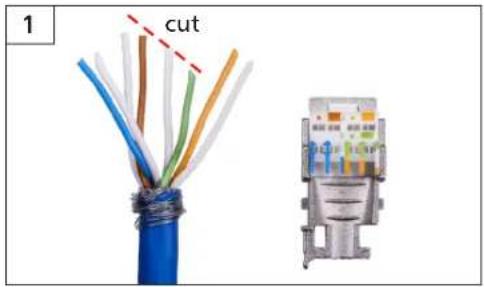

1 cut

2 BN WH-BN WH-GN GN

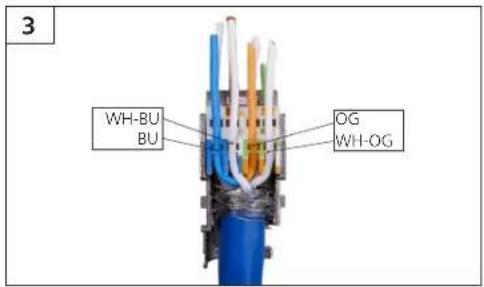

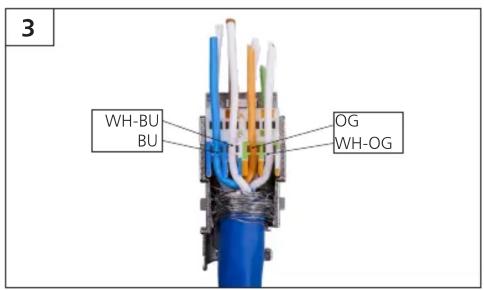

3 WH-BU BU OG WH-OG

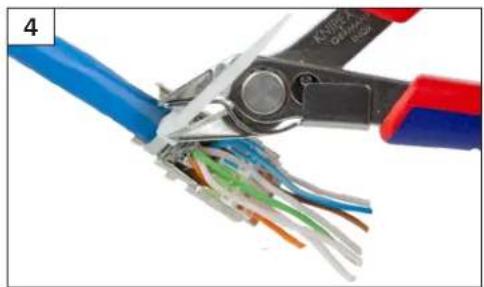

de Kabelmontage
en Cable Termination
fr Installation d'un câble

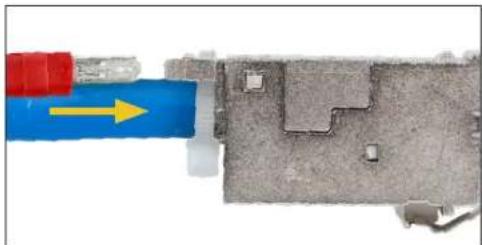

de Potentialausgleich
en Potential equalisation
fr Compensation de potentiel

Optionaler Potentialausgleich mit 2,8 mm Flachstecker Optional potential equalisation with 2.8 mm flat plug Compensation de potentiel optionnelle par languette à 2,8 mm

de Demontage
en Disassembly
fr Démontage
