AM4115ZT - Microscope Dino-Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microscope numérique de poche
Marque	Dino-Lite
Modèle	AM4115ZT
Alimentation	Via port USB 2.0 de l'ordinateur
Logiciel fourni	DinoCapture (Windows), DinoXcope (Mac)
Systèmes d'exploitation compatibles	Windows XP, Vista, 7, 8 ; Mac OS
Connexion	USB 2.0
Résolution d'image	Jusqu'à 1280 x 1024 pixels (nécessite un codec supplémentaire pour 5 mégapixels)
Grossissement	Variable, lecture sur la molette de mise au point
Capteur Microtouch	Oui (déclenche capture ou enregistrement vidéo)
Polarisation	Oui (anneau réglable)
Fonctions principales	Capture d'images, enregistrement vidéo, mesures, EDR, EDOF, imagerie vidéo intermittente
Outils de mesure	Ligne, polygone, cercle, angle, distance, quadrillage, etc.
Température de fonctionnement	0 °C à 60 °C
Certifications	FCC, CE
Entretien et nettoyage	Nettoyer la lentille avec air comprimé ; le corps avec un chiffon doux et désinfectant ; les bouchons amovibles avec solution alcool 50-70%
Précautions de sécurité	Éviter de toucher l'objectif, ne pas faire tomber, conserver au sec
Garantie	2 ans (hors accessoires)
Accessoires	Couvercles interchangeables (non couverts par la garantie)

FOIRE AUX QUESTIONS - AM4115ZT Dino-Lite

Comment installer le logiciel Dino-Capture ?

Ne branchez pas le microscope avant d'installer le logiciel. Insérez le CD fourni ou téléchargez la dernière version sur www.dino-lite.com. Lancez l'installation et suivez les instructions. Après installation, branchez le microscope sur un port USB 2.0. Les pilotes s'installeront automatiquement.

Pourquoi l'image n'apparaît-elle pas dans DinoCapture ?

Vérifiez que le logiciel est bien installé et que le microscope est connecté à un port USB 2.0 alimenté. Attendez que le message 'logiciel pilote installé avec succès' apparaisse avant de lancer DinoCapture. Si le problème persiste, essayez un autre port USB.

Comment utiliser la molette de mise au point ?

Tournez la molette au centre du microscope pour faire la mise au point. La netteté dépend de la distance à l'objet. Une fois la mise au point effectuée, lisez le taux de grossissement à côté du symbole △ sur la molette.

À quoi sert le capteur Microtouch ?

Sur les modèles avec la lettre T comme l'AM4115ZT, le capteur Microtouch à l'extrémité du microscope permet de prendre une photo ou de démarrer/arrêter un enregistrement vidéo d'une simple pression. Pour les modèles haute vitesse, il peut aussi allumer/éteindre les LED.

Comment activer la polarisation ?

Les modèles avec la lettre Z (comme l'AM4115ZT) disposent d'une fonction de polarisation. Tournez l'anneau réglable autour du microscope pour contrôler la polarisation.

Comment effectuer des mesures sur une image ?

Ouvrez l'image dans DinoCapture et utilisez les outils de mesure dans la barre d'outils (ligne, cercle, angle, etc.). Vous devez d'abord entrer le grossissement (lu sur la molette) dans la zone bleue. L'étalonnage est nécessaire pour certains modèles.

Comment nettoyer le microscope ?

Ne touchez pas la lentille avec les doigts. Nettoyez régulièrement l'objectif avec de l'air comprimé. Le corps peut être nettoyé avec un chiffon doux et un désinfectant. Les bouchons amovibles se nettoient avec une solution d'alcool à 50-70% (pas d'alcool pur ni d'éther).

Quelle est la garantie du Dino-Lite AM4115ZT ?

Le produit bénéficie d'une garantie de deux ans à compter de la date d'achat par le client final. Les accessoires (couvercles interchangeables, extensions) ne sont pas couverts. Pour toute question, contactez votre revendeur.

Puis-je utiliser le microscope sur un Mac ?

Oui, le logiciel DinoXcope est spécialement conçu pour les Mac. Installez-le depuis le CD ou le site web. Suivez les mêmes instructions d'installation : branchez le microscope après l'installation du logiciel.

Que faire si le logiciel ne détecte pas le microscope ?

Assurez-vous que le pilote est installé correctement. Essayez de débrancher et rebrancher le microscope, ou utilisez un autre port USB. Redémarrez l'ordinateur si nécessaire. Vérifiez également que vous utilisez un port USB 2.0 pleinement alimenté (certains ports d'ordinateur portable peuvent être insuffisants).

MODE D'EMPLOI AM4115ZT Dino-Lite

Merci pour l'achat d'un microscope numérique Dino-Lite. Le logiciel Dino-Capture est conçu pour vous donner la meilleure expérience possible de la microscopie digitale par les inventeurs du microscope numérique de poche.

Le logiciel Dino-Capture fonctionne sur des ordinateurs avec un système d'exploitation Windows XP, Windows Vista ou Windows 7/8. Le logiciel Di-noXcope est conçu pour fonctionner avec Apple Macintosh OS.

INFORMATION IMPORTANTE DE SÉCURITÉ

• Évitez de toucher l'objectif avec le doigt pour proté ger le produit contre les dommages électrostatiques
• Ne le faites pas tomber
• Conservez au sec

CONTENU

Installation du logiciel

Interface logicielle DinoCapture / Windows 31

Interface du logiciel DinoXcope / Mac 38

Nettoyage et entretien, garantie et support 39

Dino-Lite Mode d'emploi

INSTALLATION DU LOGICIEL

Le logiciel DinoCapture ou DinoXcope est sous licence de Anmo Electro Corporation et est soumis à un Contrat de Licence Utilisateur Final (CLUF) que les utilisateurs devront accepter pendant le processus d'installation.

Avis important: NE PAS brancher le câble USB de la Dino-Lite ou DinoEye à l'ordinateur avant d'installer le logiciel.

1. Utilisez le CD livré avec votre Dino-Lite pour installer le logiciel et les pilotes DinoCapture et DinoXcope. Sinon, téléchargez et exécutez la dernière version du logiciel dans la section download du site web: www.dino-lite.com.
2. Cliquez sur 'Suivant' et l'assistant d'installation va démarrer. (Un avertissement de sécurité peut apparaître sur certains systèmes. Sélectionnez 'Exécuter' ou 'OUI'). Choisissez la langue que vous voulez pour l'interface DinoCapture 2.0.
3. Lisez le contrat de licence d'utilisation. Si vous êtes d'accord, appuyez sur 'Oui' pour continuer, sinon appuyez sur 'Non' pour arrêter l'installation.
4. Sélectionnez un dossier de destination pour le logiciel DinoCapture. Lorsque vous avez terminé, pressez 'Suivant'. Cliquez 'Installer' pour lancer l'installation du logiciel. Si le message d'avertissement de sécurité de Windows apparaît, cliquez sur 'Installer ce pilote quand même'.
5. Lorsque l'installation est terminée, en sélectionnant 'Terminer' termine l'installation du logiciel.
6. Le logiciel DinoCapture dispose d'une fonction automatique qui va vérifier les mises à jour du logiciel lorsque vous le démarrez.
7. Un manuel complet peut être trouvé dans la fonction d'aide de DinoCapture, dans un fichier PDF sur le CD.

Dino-Lite Mode d'emploi

INSTALLATION DU MATÉRIEL

1. Après l'installation complète du logiciel et du pilote DinoCapture, connectez le Dino-Lite à l'un des ports USB de votre ordinateur.
2. Veuillez utiliser un port USB 2.0 qui est entièrement alimenté. Certains ports USB sur les ordinateurs portables ne fournissent pas suffisamment de puissance.
3. Le pilote sera installé automatiquement. Veuillez ATTENDRE que la notification : 'logiciel pilote de périphérique installé avec succès' apparaisse.
4. Maintenant démarrez DinoCapture 2.0 en double cliquant sur l'icône du bureau.
5. Les voyants lumineux devraient s'allumer et une image devrait apparaître dans DinoCapture.

CARACTÉRISTIQUES DU MATÉRIEL

1. Au centre de l'appareil, la molette réglable est utilisée pour définir la mise au point. La netteté de l'image dépend de la distance de l'objet. Une fois que vous avez fait la mise au point sur l'objet, vous pouvez lire le taux de grossissement obtenu à partir du numéro à côté du symbole△.
2. Les modèles de la série AM/AD 411X sont équiper d'une serrure d'agrandissement. Le serrure d' agrandissement est particulièrement utile pour les inspections répétitives à un niveau d' agrandissement fixé.
3. Les modèles Dino-Lite avec la lettre T dans leur nom de produit ont une fonction Microtouch à l'extrémité de l'appareil. Un simple toucher de ce capteur lancera une capture de l'image actuelle ou démarrer / arrêter l'enregistrement vidéo (pour les périphériques USB). Sur les modèles Dino-Lite en temps réel à grande vitesse le capteur Microtouch peut être utilisé pour changer les LED on / off (tous les modèles) ou de geler l'image (AM5116 modèles uniquement).
4. Les modèles avec la lettre Z dans leur nom de produit ont une fonction de polarisation, qui peut être contrôlée en tournant le ring réglable.

Dino-Lite Mode d'emploi

1. Les modèles avec la lettre L fonctionnent à une distance de travail plus longue. Ces modèles atteignent la mise au point seulement à une certaine distance de l'objet.
2. Les modèles AD et Edge ont des couvercles / capuchons échangeables. Quelques couvercles sont conçu pour être cliqué sur le microscope, Pour des autres, il faut aligner les lignes rouges sur le capuchon avec la face avant du Dino-Lite pour le retirer ou le placer, puis tourner le couvercle à 180 degrés.
3. Les modèles DinoEye sont conçus pour remplacer l'oculaire d'un microscope traditionnel existant. Le modèle U est prévu pour être placé sur un oculaire existant et le modèle C est prévu pour être connecté à un adaptateur à montage-C sur un microscope ou appareil optique adapté.
4. Les modèles désignés par le lettre W on le fonction Macro Zoom.

INTERFACE LOGICIELLE DINOCAPTURE / WINDOWS

Il y a cinq sections principales dans le logiciel DinoCapture :

1. BARRE DE MENU
2. OUTILS DE LA LISTE D'IMAGE
3. BARRE DE GESTION DE LA FENÊTRE DE PRÉVISUALISATION
4. BARRE D'OUTILS
5. OUTILS DE FENÊTRE DE PRÉVISUALISATION

BARRE DE MENU

Dossier – créer dossier ou accéder à un dossier existant.

Fichiers – gérer les fichiers tel que ouvrir, copier, sauvegarder, imprimer ou supprimer ainsi que envoyer un mél ou créer un diaporama.

Dino-Lite Mode d'emploi

Réglages – personnaliser la façon dont le logiciel fonctionne comme:

• Montrer ou cacher des éléments sur l'écran
• Les propriétés de mesures
• La manière dont le Microtouch ou la pédale à pied (si elle est jointe) fonctionne
  • Moteur pas à pas
  • La connexion sur IP
• La fonction du reconnaissance de code à barres
• GPS externe
• La fonction de mise à jour automatique

Aide – accéder au manuel d'utilisation complet sur l'écran, ou lire des informations sur le DinoCapture 2.0 ou le contrat de licence.

OUTILS DE LA LISTE D'IMAGE

Ouvrir – ouvrir une image sélectionnée dans la galerie des vignettes d'image en dessous de la barre d'outil de la liste d'image.

Copier – copier une image sélectionnée dans le presse papier de Windows.

Enregistrer sous – sauvegarder les photos sélectionnées au format de fichier ou dossier désiré.

Mél – attacher les photos sélectionnées à un nouveau message ouvert par le client de messagerie par défaut.

Imprimer – imprimer la photo sélectionnée.

Diaporama – lancer un diaporama des photos sélectionnées.

Supprimer – nettoyer la galerie vignette de l'image en supprimant les images sélectionnées.

Dino-Lite Mode d'emploi

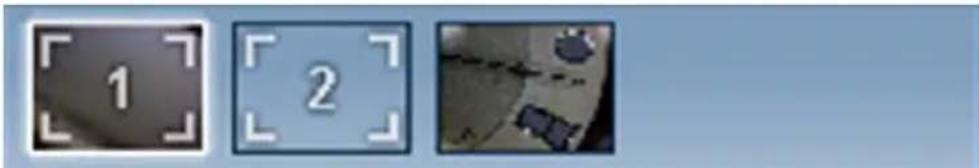

BARRE DE GESTION DE LA FENÊTRE DE PRÉVISUALISATION

Cette fenêtre nous permet de basculer entre les fenêtres, si deux ou plusieurs Dino-Lite sont connectés en même temps ou si plusieurs images sont ouvertes.

BARRE D'OUTILS

La barre d'outils est divisée en quatre parties :

Des outils de dessin – Le jeu d'outils de dessin vous permet d'écrire du texte et dessiner sur les images. La barre est située en dessous de la barre de gestion de la fenêtre de prévisualisation.

Outils de mesure – De nombreux types de mesures différentes peuvent être faits avec les outils de mesure. L'icône de double flash vous donne accès aux réglages de la grille et de la règle.

Remarque: La fonction de mesure et d'étalonnage est uniquement disponible pour certains modèles. Pour les modèles DinoEye il faut calibrer avant de pouvoir mesurer.

Dino-Lite Mode d'emploi

LIGNE	Faire un clic gauche et glisser à la longueur désirée, et cliquer à nouveau pour terminer.
LIGNE CONTINUE	Cliquer et faire glisser pour former une section de la distance. Cliquer à nouveau pour commencer une autre section. Continuer jusqu'à ce que la distance totale désirée soit mesurée. Double-cliquer pour terminer.
POINT À LIGNE	Créer une ligne pour représenter la base en cliquant une fois pour commencer, faire glisser, puis cliquer à nouveau pour mettre le point final. Dériver de la ligne de base pour commencer à mesurer la ligne qui est à 90 degrés de la ligne de base et faire un dernier clic pour terminer la mesure.
POLYGONE	Cliquer et faire glisser pour former la longueur désirée, et cliquer à nouveau pour lancer la section suivante. Quand c'est terminé, double-cliquer pour terminer la mesure polygone.
RAYON	Cliquer et tirer au rayon désiré.
DIAMÈTRE	Cliquer et tirer au diamètre désiré.
CERCLE À TROIS POINTS	Cliquer sur trois points sur le cercle à mesurer.
ARC À TROIS POINTS	Cliquer sur trois points consécutifs sur un arc à mesurer.
ANGLE À TROIS POINTS	Commencer par le point de pivot et tirer pour commencer la mesure d'un angle.
ANGLE À QUATRE POINTS	Sélectionner deux points d'un segment de ligne et deux autres points d'un autre segment de ligne pour compléter la mesure d'angle.
DISTANCE DU CENTRE	Après avoir dessiné au moins deux cercles, sélectionner l'icône. Le pointeur de la souris se transformer en un doigt pointé pour les cercles sélectionable. Cliquer sur chacun et le logiciel mesurera la distance.
QUADRILLAGE	La hauteur sera fonction de l'agrandissement choisi.

Dino-Lite Mode d'emploi

CERCLE DE GRILLE	La hauteur correspondra à l’agrandissement choisi.
POINTEUR EN CROIX	La position XY du pointeur en croix peut être déplacée lorsqu’elle est sélectionnée. La position du curseur est l’emplacement du pointeur de la souris et l’emplacement 0,0 correspond aux coordonnées du centre du pointeur en croix.
ECHELLE DU RÉTICULE	Le incréments du réticule d’échelle peuvent être comparée à l’échelle afficher dans le coin inférieur gauche. Le centre de la croix peut être déplacée. (Valeur de grossissement doit être saisi pour que cette option fonctionne).

Outils de texte et de ligne

FORMAT DE LIGNE	Sélectionner la couleur de ligne, son style et sa largeur
POLICE	Sélectionner la police, son style, sa taille et sa couleur

Options de mesure

Pure graphical toolbar icons without any text or symbols

PROPRIÉTÉS DE MESURE	Organiser et montrer l’état de l’ensemble des mesures ainsi que la capacité d’ajuster la manière dont les résultats sont affichés sur l’image.
LOUPE	Agrandir numériquement la zone autour de votre pointeur de souris pour plus de détails et une mesure précise.

Dino-Lite Mode d'emploi

AGRANDISSEMENT	Entrer l’agrandissement dans la zone bleue. Le grossissement peut être lu sur le cadran qui est sur le microscope.
UNITÉS	Sélectionner les unités de mesure, pouce, mil, mm ou um.
MENU D’ÉTALONNAGE	Sélectionner l’étalonnage, créer un nouveau profile d’étalonnage ou ouvrir le dossier d’étalonnage.
LECTEUR DE CODE BARRES	Cliquez sur l’icône pour activer et désactiver la détection de code à barres.

OUTILS DE LA FENÊTRE DE PRÉVISUALISATION

MicroTouch – cette fonction est activée lorsque vous touchez le capteur MicroTouch. Activer ou désactiver le MicroTouch. Certains modèles Dino-Lite ne disposent pas de cette fonctionnalité.

Exposition automatique - Ce paramètre vous permet de modifier l'exposition ou désactiver l'exposition automatique. Glisser la barre vers la droite augmente le temps d'exposition et vice versa.

Balance des blancs - Sélectionnez le mode de balance des blancs requis (disponible sur certains modèles uniquement)

Voyant lumineux de contrôle – vous permet de mettre en MARCHE/ARRET ou changer de voyants lumineux sur le Dino-Lite (la plupart des modèles)

Réglage – La fenêtre de réglage vous permet de contrôler les réglages de l'appareil.

Dino-Lite Mode d'emploi

Maximaliser - Permet de voir la vidéo en temps réel ou une image en plein écran. Pour quitter le mode plein écran, cliquer n'importe où sur l'écran ou taper « ESC »

Fermer fenêtre – Permet de fermer la fenêtre en cours

Instantané - Prendre une photo

Enregistreur vidéo - Démarrer / arrêter l'enregistrement d'une vidéo

Imagerie vidéo intermittente - Créer une série d'images ou de vidéos prises à un intervalle de temps régulier

EDR - Enregistrer une image en utilisant Extended Dynamic Range (EDR)

EDOF - Enregistrer une image en utilisant EDOF (Extended Depth of Field)

1280x1024

Choisissez la résolution de l'image. S'il vous plaît noter que un codec supplémentaire peut être nécessaire pour afficher une résolution de 5 mégapixels.

Map: Default ▼

Choisissez le dossier dans lequel les images / vidéos seront stockées.

Cliquez sur la barre grise en bas de la fenêtre de prévisualisation et la zone d'annotation va se développer. Ecrire un texte dans cette zone et appuyer sur ENTRER pour commencer une nouvelle ligne. Une fois terminé, faire un clic gauche n'importe où dans la fenêtre de prévisualisation pour sauvegarder l'annotation et quitter la boîte d'annotation.

Indicateur de force focale - Indique le niveau de focus atteint (disponible sur certains modèles uniquement)

Dino-Lite Mode d'emploi

INTERFACE DU LOGICIEL DINOXCOPE / MAC

Il y a quatre sections principales dans la fenêtre du programme DinoXcope:

1. Barre d'action

- Prendre une photo. Si vous voulez faire des mesures sur la photo plus tard, ouvrez l'image en double-cliquant et ajoutez le grossissement d'entrée que vous avez lu de la molette de mise au point.

- Prendre une vidéo. Choisissez le taux d'armature, le temps d'enregistrement, la qualité et de compression. Pour arrêter l'enregistrement manuellement, utilisez la touche ESC.

- Prendre une imagerie vidéo intermittente. Choisissez l'intervalle de capture, le nombre de cadres et la cadence de lecture, ainsi que la qualité et la compression.

- Commuter les voyants lumineux en marche / arrêt.

- Passez en mode plein écran, pour mettre fin au mode plein écran utilisez la touche ESC.

2. Liste d'images

- Choisissez entre les images ou les vidéos.

- Regardez une image avec la souris, ou double-cliquez pour ouvrir dans une nouvelle fenêtre.

3. Images en direct

- Utilisez la barre d'action pour l'action que vous souhaitez effectuer.

Dino-Lite Mode d'emploi

• Utilisez le menu de commandes (la barre de menu est en haut de l'écran) pour modifier les paramètres, utilisez le zoom (numérique), figer l'image, changez la résolution ou modifiez le fonctionnement du bouton Micro-touch.
• Utilisez la fonction de mesure en direct (dans le menu outils) pour ouvrir une fenêtre de sélection spéciale pour le dessin et les outils de mesure. Après la sélection, cliquez sur ok et utilisez l'outil sur l'image en direct.

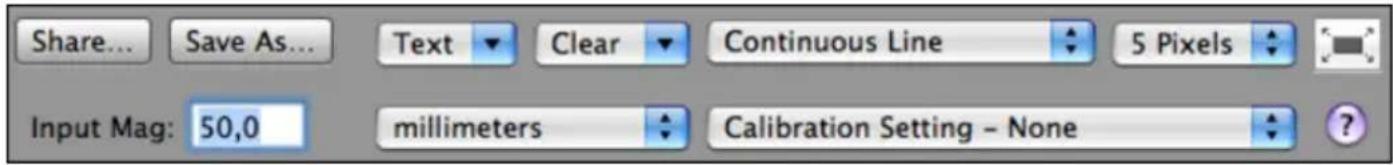

4. Ouvrez l'image

- Si vous ouvrez une image stockée, vous verrez une barre de menu au-dessus, qui vous permet de choisir la sauvegarde, le dessin et les outils de mesure.

NETTOYAGE ET ENTRETIEN

Ne touchez pas la lentille avec n'importe quelle substance. Nettoyez régulièrement l'objectif de l'air comprimé. Nettoyer le corps du microscope régulièrement avec un chiffon doux avec un désinfectant. Nettoyez les bouchons amovibles avec une solution à 50% - 70% d'alcool, ne pas utiliser d'éther de diéthyle, 100% d'alcool ou un gel d'alcool.

GARANTIE

Le logiciel DinoCapture est fourni pour utilisation avec un microscope numérique Dino-Lite ou DinoEye livré par AnMo Electronics ou un de ses distributeurs ou revendeurs. L'utilisation du logiciel DinoCapture est encadrée par le contrat de licence de l'utilisateur final. Le produit Dino-Lite est livré avec une garantie de deux ans à partir de la date d'achat par le client final. Veuillez noter que les accessoires (c.à.d. couvercles permutables/extensions) ne sont

Dino-Lite Mode d'emploi

pas couverts par la garantie. Pour des questions de garantie veuillez contacter le revendeur ou le magasin où vous avez acheté le produit.

SUPPORT

Si vous avez un problème ou une question avec votre Dino-Lite ou le logiciel DinoCapture, veuillez contacter votre revendeur. Un manuel d'utilisation étendu pour DinoCapture peut être trouvé dans le logiciel.
