Type de produit	Régulateur électronique de vitesse pour climatisation/ventilation
Marque	Wallair
Modèle	R15
Catégorie	Climatiseur (contrôleur)
Courant maximal admissible	1,5 A
Alimentation électrique	Réseau 230 V ~ 50 Hz (selon normes CEI 64-8)
Température ambiante maximale	40 °C
Protection	Fusible de protection (interrupteur bipolaire requis)
Fonctions principales	Interrupteur ON/OFF, réglage rotatif de vitesse, réglage de vitesse minimale (50% max)
Réglage vitesse minimale	Via trimmer (ne pas descendre en dessous de 50% du régime max)
Installation	Par une personne professionnellement qualifiée, sur circuit avec interrupteur bipolaire (distance d'ouverture > 3 mm)
Utilisation prévue	Environnements fermés, non exposé aux intempéries
Entretien	Débrancher avant nettoyage ; ne pas immerger ; vérifier l'intégrité
Sécurité	Ne pas toucher avec mains humides ; éviter substances inflammables ; ne pas utiliser par enfants sans surveillance
Conformité	Directive CEM 2004/108/CE, directive DEEE 2002/96/CE
Recyclage	Ne pas jeter aux ordures ménagères ; suivre les normes locales de collecte DEEE

FOIRE AUX QUESTIONS - R15 Wallair

Comment installer le régulateur R15 ?

L'installation doit être réalisée par une personne professionnellement qualifiée. Raccordez le produit au réseau via un interrupteur bipolaire avec une distance d'ouverture des contacts supérieure à 3 mm. Assurez-vous que le courant maximal de la charge ne dépasse pas 1,5 A.

Quel courant maximal peut supporter le R15 ?

Le R15 supporte un courant maximal de 1,5 A. Vérifiez la plaque signalétique pour confirmer.

Comment régler la vitesse minimale ?

Tournez le bouton rotatif de réglage jusqu'à la position minimale, puis ajustez le trimmer (Fig. 11a-A) pour régler la vitesse minimale. La vitesse minimale ne doit pas être inférieure à 50 % du régime de rotation maximal.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez l'absence de tension en contrôlant les branchements réseau et ceux de l'appareil. Assurez-vous que le fusible de protection (Fig. 12-A) n'est pas interrompu. Remplacez-le par un fusible de mêmes caractéristiques si nécessaire. En cas de doute, contactez un professionnel qualifié.

Puis-je utiliser le R15 avec un ventilateur ?

Oui, le R15 est un régulateur électronique de vitesse conçu pour agir sur le régime de rotation d'appareils comme les ventilateurs. Assurez-vous que le courant nominal du ventilateur ne dépasse pas 1,5 A.

Quelle est la différence entre R10 et R15 ?

La principale différence réside dans le courant maximal admissible : le R10 supporte 1,0 A, tandis que le R15 supporte 1,5 A. Les fonctionnalités de base (ON/OFF, réglage de vitesse, vitesse minimale) sont identiques.

Comment nettoyer le régulateur ?

Avant toute opération de nettoyage, débranchez l'appareil du réseau. Nettoyez-le avec un chiffon sec ou légèrement humide. Ne l'immergez pas dans l'eau ou d'autres liquides.

Le régulateur est-il compatible avec une VMC ?

Oui, il peut être utilisé pour réguler la vitesse d'une VMC, à condition que le courant absorbé par celle-ci ne dépasse pas 1,5 A. L'installation doit être réalisée par un professionnel.

Que signifie le fusible de protection ?

Le fusible de protection (Fig. 12-A) protège le régulateur contre les surintensités. S'il saute, remplacez-le par un fusible de mêmes caractéristiques. Ne jamais utiliser un fusible de calibre supérieur.

Où puis-je télécharger la notice ?

La notice complète du Wallair R15 est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit.

MODE D'EMPLOI R15 Wallair

Boîter de cablage monté sur le circuit

Avant d'utiliser le produit, lire attentivement les présentes instructions. Le fabricant décline toute responsabilité en cas de dommages causés à des personnes ou des biens suite au non-respect des Précautions et des Avertissements contenus dans la présente notice.

CONSERVER SOIGNEUSEMENT CETTE NOTICE.

SOMMAIRE
Contenu de l'emballage	page 2
Installation	page 2
Branchements électriques	page 5
Entretien et nettoyage	page 14
Description et utilisation	page 30
Précautions d'installation et d'utilisation	page 30
Fonctionnement	page 33
Recherche des pannes	page 36
Démantèlement et recyclage	page 37

Le produit que vous venez d'acheter est un appareil apte à des charges jusqu'à :

R10= 1,0 A (max).

R15= 1,5 A (max).

R10 Timer, R10HY, R10AQS, R10PIR = 4.0 A (max).

La durée de vie et le fonctionnement optimal sont garantis si le produit est utilisé correctement, selon les instructions ciaprès.

PRÉCAUTIONS D'INSTALLATION ET D'UTILISATION

PRÉCAUTION: indique une précaution concernant les opérations qui peuvent causer des dommages (même mortels) aux personnes, si elles ne sont pas exécutées correctement.

30

- La notice décrit les procédures pour une installation correcte, pour l'utilisation et l'entretien du produit. Suivre toutes ces indications signifie en assurer la durée, la fiabilité électrique et mécanique.

- Ne pas utiliser ce produit pour un usage autre que celui pour lequel il a été conçu, et illustré ci-après.

- Après avoir débaillé le produit, s'assurer de son intégrité; en cas de doute, s'adresser immédiatement à une personne professionnellement qualifiée.

- Ne pas laisser les éléments de l'emballage à la portée des enfants ou de personnes incapables. Ne pas jeter dans la nature les éléments de l'emballage pouvant lui porter atteinte (polystyrène, plastique, polypropylène, etc.).

- Si le produit tombe ou subit des chocs violents, s'adresser immédiatement à un personnel qualifié (revendeur agréé ou fabricant) afin de s'assurer de son bon fonctionnement.

- L'utilisation de tout appareil électrique implique le respect des quelques règles fondamentales indiquées ci-dessous:

- ne pas toucher l'appareil avec des parties du corps (mains, pieds) humides ou mouillées.

- cet appareil ne peut pas être utilisé par des personnes (enfants inclus) ayant des capacités physiques, sensorielles ou mentales réduites, par des personnes dépourvues d'expérience et de connaissances appropriées à moins qu'elles n'aient été supervisionnées ou instruites quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour qu'ils ne puissent pas jouer avec l'appareil.

- Ne raccorder le produit au réseau d'alimentation ou à la prise électrique que si:

- les données du réseau électrique correspondent à celles figurant sur la plaque;

- la puissance de l'installation ou de la prise est dimensionnée proportionnellement à la puissance maximale de l'appareil à raccorder.

Dans le cas contraire, s'adresser à une personne professionnellement qualifiée.

- Avant de procéder à une opération quelconque de nettoyage ou d'entretien, débrancher l'appareil du réseau d'alimentation.

- En cas de dysfonctionnement, d'anomalie ou de panne de quelque nature que ce soit, mettre l'appareil hors service en le débranchant du réseau et s'adresser au plus vite à un personnel qualifié. En cas de réparation, exiger l'utilisation de pièces de rechange d'origine.

- Si l'on décide d'éliminer le produit, éteindre l'interrupteur général du réseau, puis le débrancher de ce dernier.

Placer le produit dans un lieu sûr, hors de portée des enfants et/ou des personnes incapables.

- L'installation électrique à laquelle le produit est raccordé doit répondre aux normes en vigueur en matière d'installations électriques (CEI 64-8, IEC 60364, HD 384), dans les parties concernant l'application de nos appareils.

AVERTISSEMENT: Indique un avertissement relatif aux opérations pouvant endommager le produit.

- Le produit est fabriqué selon les règles de l'art et conformément aux normes en vigueur en matière d'équipements électriques.

- Le produit est conforme à la directive CEM 2004/108/CE pour la suppression des parasites radioélectriques et pour la compatibilité électromagnétique.

- Ne pas utiliser le produit à une température ambiante supérieure à 40°C.

- Ne pas laisser le produit exposé aux agents atmosphériques (pluie, soleil, neige, etc.).

- Ne pas immerger le produit ou certaines de ses parties dans de l'eau ou des liquides, sauf dans les cas prévus dans la section nettoyage et entretien.

- Au cours du nettoyage ou de l'entretien ordinaire, contrôler l'intégrité du produit.

- Pour prévenir les risques d'incendie, ne pas l'utiliser en présence de substances ou de vapeurs inflammables comme alcool, insecticides, essence, etc.

- L'installation du produit doit être effectuée par une personne professionnellement qualifiée.

- Le raccordement au réseau électrique doit s'effectuer au travers d'un interrupteur au moins de type bipolaire avec une distance minimale d'ouverture des contacts supérieure à 3 mm.

- Vérifier que le courant maximal absorbé par la charge n'est pas supérieur à celui du régulateur indiqué sur la plaque (Fig. A).

- Le produit ne convient qu'aux applications en environnements fermés.

FONCTIONNEMENT

R10 - R15 : régulateur électronique de vitesse, permet d'agir sur le régime de rotation de l'appareil relié, afin d'en modifier les performances.

Doté de :

1. Interrupteur ON/OFF (Fig. 11a-C) pour allumer/éteindre le régulateur et par conséquent l'appareil relié.

2. Boulon rotatif de réglage (Fig. 11a-B).

3. Option pour régler la vitesse minimale de fonctionnement de l'appareil relié.

- Tourner le bouton rotatif de réglage (Fig. 11a-B) jusqu'à la position de minimum.

- Sélectionner la vitesse minimale de l'appareil relié en agissant sur le trimmer (Fig. 11a-A). La vitesse minimale ne doit pas être inférieure à 50 % du régime de rotation maximal.

R10 TIMER: temporisateur électronique qui permet de régler le temps de retard de l'extinction de l'appareil relié de ±3 à ±25'. Après l'avoir éteint, l'appareil relié continue de fonctionner jusqu'à la fin du temps prédéfini.

Doté de:

1. Interrupteur ON/OFF (Fig. 11a-F). ON pour allumer l'aspirateur. 33

En position OFF, l'aspirateur poursuit son fonctionnement pendant le temps prédéfini.

1. Bouton rotatif de réglage de la temporisation (Fig. 11a-E).

R10 HY: détecteur d'humidité qui active/désactive automatiquement l'appareil relié lorsque le pourcentage d'humidité relative présente dans l'environnement est supérieur/inférieur au seuil prédéfini. Doté d'un bouton rotatif pour la configuration du seuil d'intervention (Fig. 11a-D).

R10 AQS: le capteur contrôle constamment le niveau de qualité de l'air. Lorsque la quantité d'odeurs ou de fumées est supérieure/inférieure au seuil d'intervention, l'appareil relié s'active/se désactive automatiquement.

Doté de :

1. Interrupteur pour le choix du fonctionnement (Fig. 11a-H).
2. fonction manuelle 📄. L'appareil relié s'active immédiatement, indépendamment de la quantité d'air pollué. En remettant l'interrupteurs sur la fonction automatique, l'appareil s'éteint après quelques minutes. Si la concentration d'odeurs est supérieure à la valeur configurée, l'appareil continue de fonctionner.

- Auto : fonctionnement automatique de l'appareil relié.

1. Bouton rotatif de configuration du seuil d'intervention (Fig. 11a-G).

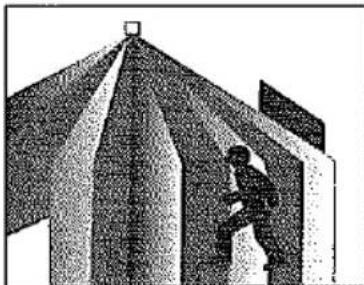

R10 PIR: alimenter le détecteur de présence, celui-ci se stabilise en position de stand-by. Son cycle de fonctionnement commence lorsqu'il détecte la chaleur émise par le corps en mouvement de la personne qui traverse son rayon d'action, activant automatiquement l'appareil relié à celui-ci. Lorsque la personne quitte la zone de détection, l'appareil continue à fonctionner pendant la période de temps configurée (fonction timer).

La led verte située en façade indique que le détecteur est en train de détecter.

• Transversalement au mouvement.
• Le placer à l'écart de:

- sources d'émission rapide de chaleur (radiateurs soufflants, poêles, cheminées, lampes d'une grosse puissance.).

- sources d'air froid (climatiseurs).

- sources de lumière orientées directement vers le capteur.

• La zone contrôlée doit être dégagée, sans barrière/obstacle (plantes, meubles,...).
• Les animaux ne doivent pas traverser la zone protégée.

R10 PIR: TEMPORISATION

Le détecteur offre la possibilité de régler le retard d'extinction de l'appareil relié à celui-ci (3-25 minutes).

Pour le réglage:

• Démonter la façade.
- Configurer le temps en tournant le trimmer (Fig.10b-A).
- Remettre en place la façade.

RECHERCHE DES PANNES

L'appareil relié au détecteur ne fonctionne pas?

1. Absence de tension - Contrôler les branchements au réseau et ceux à l'appareil.
2. S'assurer que le fusible de protection du régulateur n'est pas interrompu (Fig. 12 - A). Si ce dernier a sauté, le remplacer par un fusible ayant les mêmes caractéristiques.
   Dans tous les cas, s'adresser à un personnel professionnellement qualifié.

DEMANTELEMENT ET RECYCLAGE

Le produit a été étudié et assemblé avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés.

Si sur un produit se trouve le symbole d'un bidon barré avec roues, cela signifie que le produit satisfait aux exigences de la directive communautaire 2002/96/EC.

S'informer sur les modalités de collecte des produits électriques et électroniques en vigueur dans la zone où l'on veut se débarrasser du produit. Se conformer aux normes locales pour l'élimination des déchets et ne pas jeter les vieux produits dans les déchets domestiques. Une élimination convenable des produits aide à prevenir la pollution de l'environnement et de possibles dommages pour la santé.

Une élimination abusive du produit par l'utilisateur implique l'application de sanctions administratives prévues par les lois en vigueur.
