SBC-MD-DM860H - Pilote de moteur électrique Joy-It - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pilote de moteur pas à pas biphasé
Modèle	DM860H
Marque	Joy-It
Dimensions	150 x 109 x 53 mm
Poids	483 g
Tension d'alimentation	18 - 80 VAC / 24 - 110 VDC
Courant de sortie	2.4 - 7.2 A
Résolution de micropas	400 - 25600 ppr
Fréquence d'impulsion maximale	200 kHz
Type d'entrée de signal	Unipolaire, impulsion/direction, compatible 5 - 24 VDC
Configuration	Par interrupteurs DIP
Refroidissement	Actif (ventilateur)
Fonctions de protection	Surintensité, surtension, sous-tension
Compatibilité moteur	Moteurs pas à pas bipolaires
Contenu de l'emballage	Pilote DM860H
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon sec ; éviter l'humidité
Sécurité	Déconnecter l'alimentation avant toute intervention ; utiliser une alimentation adaptée
Pièces détachées et réparabilité	Contacter le fabricant pour toute pièce ou réparation
Informations générales	Pilote conçu pour un contrôle précis des moteurs pas à pas dans des applications exigeantes

FOIRE AUX QUESTIONS - SBC-MD-DM860H Joy-It

Quel type de moteur puis-je utiliser avec le DM860H ?

Le DM860H est conçu pour piloter des moteurs pas à pas bipolaires. Il est compatible avec une large gamme de moteurs, à condition que leur courant nominal soit dans la plage de sortie du pilote (2,4 à 7,2 A).

Comment configurer la résolution des micropas ?

La résolution des micropas se configure à l'aide des interrupteurs DIP situés sur le pilote. Reportez-vous à la notice pour les positions correspondant à chaque valeur (400 à 25600 ppr).

Quelle tension d'alimentation dois-je utiliser ?

L'alimentation doit être comprise entre 18 et 80 VAC ou 24 et 110 VDC. Assurez-vous que la tension choisie est adaptée à votre moteur et à l'application.

Comment brancher le signal de commande ?

Le DM860H accepte une entrée unipolaire de type impulsion/direction. Les signaux doivent être compatibles avec les niveaux 5 à 24 VDC. Respectez le brochage indiqué dans la notice.

Que faire si le pilote surchauffe ?

Le DM860H est équipé d'un refroidissement actif (ventilateur). Assurez-vous que les fentes de ventilation ne sont pas obstruées. Si la surchauffe persiste, réduisez le courant ou la cadence de fonctionnement.

Quelles protections sont intégrées ?

Le pilote dispose d'une protection contre les surintensités, les surtensions et les sous-tensions. En cas de défaut, il se met en sécurité et doit être redémarré après avoir corrigé la cause.

Puis-je utiliser le DM860H avec un moteur de courant inférieur à 2,4 A ?

Il est déconseillé d'utiliser un moteur dont le courant nominal est inférieur à la plage de sortie (2,4 A minimum). Cela pourrait entraîner un fonctionnement instable ou endommager le moteur.

Comment nettoyer le pilote ?

Débranchez l'alimentation, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez que de l'humidité pénètre à l'intérieur.

Où puis-je trouver le schéma de câblage ?

Le schéma de câblage détaillé se trouve dans la notice d'utilisation fournie avec le produit. Vous pouvez également la télécharger gratuitement au format PDF sur le site du fabricant.

Que faire si le pilote ne répond plus ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, mettez le pilote hors tension, attendez quelques secondes, puis rallumez-le. Si le défaut est toujours présent, contactez le support technique.

MODE D'EMPLOI SBC-MD-DM860H Joy-It

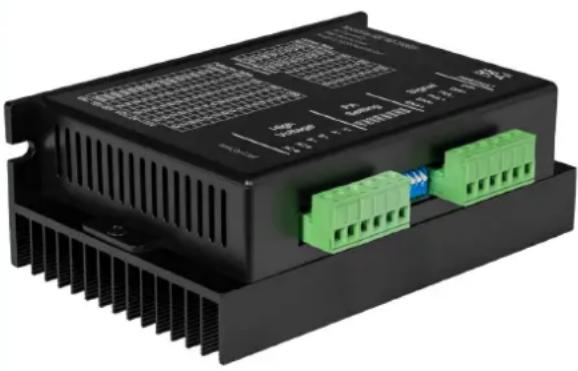

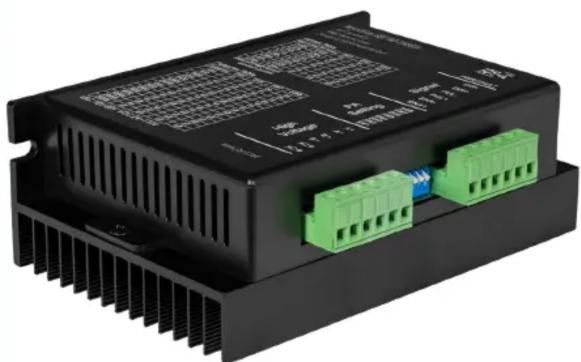

PILOTE DE MOTEUR PAS À PAS BIPHASÉ

Le DM860H est un pilote de moteur pas à pas à la pointe de la technologie, conçu pour assurer un contrôle souple et précis des moteurs pas à pas bipolaires. Ce pilote est compatible avec une large gamme de moteurs pas à pas et offre une solution optimale pour les applications exigeantes.

Les commutateurs DIP faciles à utiliser permettent une configuration rapide de la résolution des micropas et du courant.

CARACTÉRISTIQUES PRINCIPALES

Modèle DM860H

Dossier spécial Configuration par interrup-

teur DIP ; refroidissement actif

Dimensions 150 x 109 x 53 mm

Poids 483 g

Articles livrés DM860H pilote de moteur

AUTRES SPÉCIFICATIONS

Courant de sortie 2.4 - 7.2 A

Tension 18 - 80 VAC / 24 - 110 VDC

Gamme de lotissement 400 - 25600 ppr

Fréquence des impulsions 0 - 200 kHz

Entrée du signal Unipolaire, impulsion / di-

rection, compatible avec le niveau 5 - 24 VDC

Fonction de protection Protection contre les surin-

tensités, protection contre les surtensions,

protection contre les sous- tensions
