Type de produit	Déshumidificateur de piscine encastré
Marque	Zodiac
Modèle	Sirocco²
Alimentation électrique	230 V / 50 Hz
Puissance électrique	Environ 500 W
Capacité de déshumidification	Jusqu'à 25 L/24h (estimation)
Débit d'air	Environ 200 m³/h
Type d'installation	Encastré (kit fourni)
Dimensions (L x H x P)	Environ 600 x 400 x 250 mm
Poids	Environ 15 kg
Matériau du boîtier	Plastique renforcé et acier traité anticorrosion
Fonctions principales	Déshumidification, ventilation, option chauffage électrique ou batterie eau chaude
Filtre	Filtre à air lavable
Entretien et nettoyage	Nettoyer le filtre régulièrement ; traitement anticorrosion sur les arêtes après découpe
Sécurité	Installation par un professionnel qualifié ; respecter les consignes électriques
Pièces détachées	Kit encastré, baguette de fixation, couvercles arrière, rivets, joints d'étanchéité
Réparabilité	Remplacement possible d'un modèle Sirocco 80 par un Sirocco²
Garantie	Voir conditions fournisseur
Utilisation prévue	Piscine intérieure ou locale humide

FOIRE AUX QUESTIONS - Sirocco² ZODIAC

Comment installer le déshumidificateur Sirocco² ?

L'installation doit être réalisée par un professionnel qualifié. Suivez les instructions du manuel : retirez l'ancien appareil si remplacement, découpez l'excédent de plastique, fixez la baguette murale et les couvercles arrière, puis accrochez l'appareil et mettez-le de niveau avec les vis de vérin.

Puis-je remplacer un Sirocco 80 par un Sirocco² ?

Oui, le Sirocco² est conçu pour remplacer un Sirocco 80 encastré. Utilisez le kit de remplacement fourni et adaptez le trou mural si nécessaire.

Quels sont les accessoires fournis avec l'appareil ?

Le kit comprend une baguette de fixation murale, des couvercles arrière, des rivets, des joints d'étanchéité et des tôles d'obturation pour les modèles avec chauffage.

Comment entretenir le déshumidificateur ?

Nettoyez régulièrement le filtre à air. Vérifiez les joints d'étanchéité et appliquez un traitement anticorrosion sur les arêtes après toute découpe.

Puis-je ajouter une option de chauffage ?

Oui, le modèle Sirocco² accepte un appoint électrique ou une batterie eau chaude. Assemblez d'abord les tôles d'obturation avant de monter l'option de chauffage.

Quelles précautions de sécurité dois-je prendre ?

Coupez toujours l'alimentation électrique avant toute intervention. Portez des équipements de protection individuelle (lunettes, gants). L'installation doit être confiée à un professionnel.

L'appareil est-il compatible avec les piscines extérieures ?

Le Sirocco² est conçu pour les piscines intérieures ou les locaux humides. Une installation extérieure nécessite une protection spécifique non fournie.

Comment régler le niveau de l'appareil après installation ?

Utilisez les vis de vérin situées en bas de l'appareil pour ajuster la mise à niveau après l'avoir accroché sur la baguette murale.

Où puis-je trouver les pièces détachées ?

Les pièces détachées (kit encastré, filtres, joints) sont disponibles auprès des revendeurs agréés Zodiac ou sur leur site.

Quelle est la capacité de déshumidification ?

Bien que non spécifiée dans la notice, un appareil de cette gamme déshumidifie environ 20 à 30 litres par jour selon les conditions.

MODE D'EMPLOI Sirocco² ZODIAC

Kit encastré - Remplacement d'un Sirocco 80 par un SIROCCO²3M

Notice Pièces Détachées / Accessoires - Français Instructions originales

FR : AVERTISSEMENT - Ce produit doit être installé et entretenu par un professionnel qualifié dans l'installation et l'entretien du matériel de piscine de façon à ce que toutes les instructions du manuel d'installation et d'utilisation puissent être suivies correctement. Toutes les consignes de sécurité figurant dans le manuel doivent être scrupuleusement suivies afin de prévenir tout risque de blessure. Toute installation et/ou utilisation incorrecte annulera la garantie.

FR : AVERTISSEMENT/DANGER - Éteignez tous les interrupteurs et le disjoncteur principal du circuit électrique de l'appareil avant de commencer la procédure d'installation. Le non-respect de cette consigne peut provoquer un choc électrique ou entrainer des blessures graves voire la mort. Lors de la connexion/déconnexion du câblage électrique de l'appareil, veillez à ne pas endommager ou user le câblage.

FR : Le technicien qualifié intervenant sur l'appareil doit utiliser/porter un équipement de protection individuel (tels que lunettes de sécurité, gants de protection, etc...) afin de réduire tout risque de blessure qui pourrait survenir lors de l'intervention sur l'appareil.

FR : Cette procédure permet le remplacement d'un modèle Sirocco 80 encastré par un modèle Sirocco ^2 3M encastré.

FR : Attention, pour les modèles encastrés avec option de chauffage de l'air (appoint électrique ou batterie eau chaude) : commencer par assembler les tôles d'obturation du "kit encastré" à l'intérieur de l'appareil avant de monter les options de chauffage.

FR : Retirer le Sirocco 80 : des pièces en plastique existantes restent en place dans le mur.

FR : Découper l'excédent de plastique pour adapter le trou au modèle Sirocco ^2 3M.

FR : Positionner les trous du support Sirocco ^2 en utilisant les trous existants du Sirocco 80 (T) et en se référant aux dimensions suivantes.

FR : Fixer la baguette de fixation murale (fournie avec l'appareil) sur le mur préalablement préparé pour l'installation du kit encastré.

FR: Fixer les couvercles arrière du kit de montage mural Sirocco 80_II (fourni avec l'appareil) sur le mur préalablement préparé pour l'installation du kit encastré.

FR : Dévisser les 2 vis en dessous de l'appareil comme indiqué ci-contre.

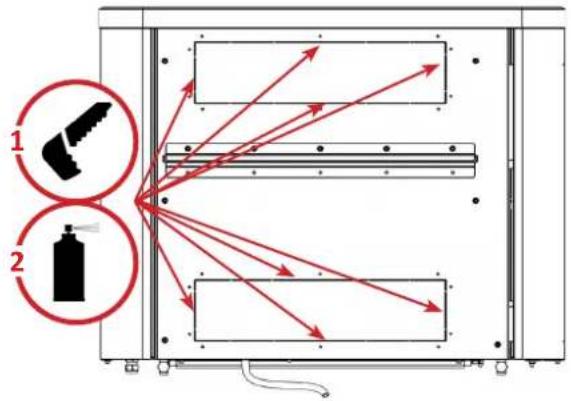

FR : Au niveau de la façade arrière, découper les parties pré-découpées puis appliquer un traitement de protection anticorrosion sur les arêtes comme indiqué ci-contre.

EN: At the back panel, cut out the pre-cut parts then apply a corrosion inhibiting treatment to the edges as shown in the drawing opposite.
DE: An der Rückseite die vorgeschnittenen Teile ausschneiden, dann eine Korrosionsschutzbehandlung an den Kanten auftragen, wie nebenstehend abgebildet.
NL: Ter hoogte van het achterpaneel de voorgesneden delen lossnijden en een corrosiewerend middel aanbrengen op de ribben zoals hiernaast is aangegeven.
ES: En la parte trasera, recorte las piezas precortadas y aplique un tratamiento de protección anticorrosión en los bordes como se muestra en la imagen adjunta.
PT: Na fachada traseira, corte as partes pré-cortadas e aplique um tratamento de proteção anti-corrosão sobre as arestas como indicado ao lado.
IT: A livello del pannello posteriore, tagliare le parti pretagliate poi applicare un trattamento di protezione anticorrosione sugli spigoli come indicato a fianco.

12

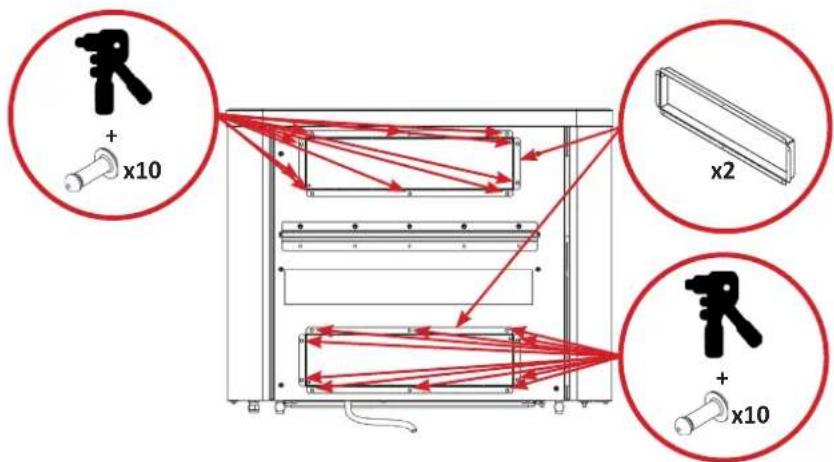

FR : A l'aide des rivets, fixer les cadres à l'arrière de l'appareil comme indiqué ci-dessus.
EN: Attach the frames to the back of the appliance using the rivets, as shown above.
DE: Die Rahmen mit den Nieten an der Rückseite des Geräts wie oben abgebildet befestigen.
NL: Met behulp van klinknagels de lijsten aan de achterkant van het apparaat bevestigen zoals hierboven is aangegeven.
ES: Con remaches, fije los marcos en la parte trasera del aparato como se muestra en la imagen arriba.
PT: Utilizando os rebites, fixe os quadros na parte traseira do aparelho como acima indicado.
IT: Con i rivetti, fissare i telai nella parte posteriore dell'apparecchio come indicato sopra.

13

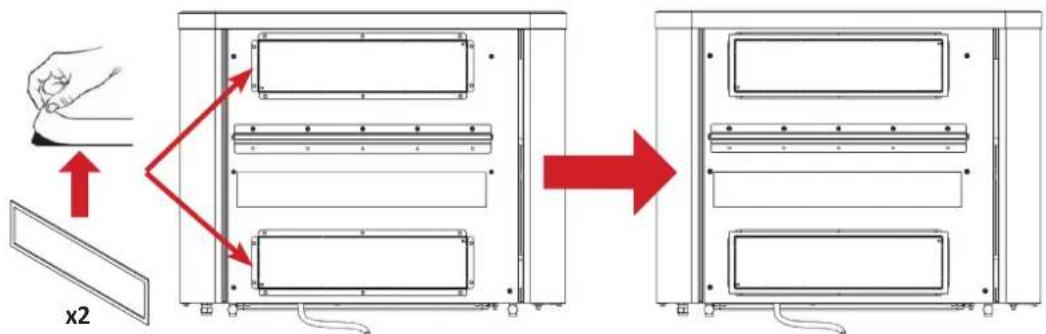

FR : Après avoir retiré la protection, coller les joints d'étanchéité sur les cadres préalablement installés à l'arrière de l'appareil comme indiqué ci-dessus.
EN: After removing the protection, bond the gaskets to the previously installed frames on the back of the appliance as shown above.
DE: Nach dem Entfernen der Schutzabdeckung die Dichtungen wie oben abgebildet auf die zuvor an der Rückseite des Geräts installierten Rahmen kleben.
NL: Na de bescherming verwijderd te hebben, de afdichtingsringen op de vooraf aan de achterkant van het apparaat geïnstalleerde lijsten vastplakken zoals hierboven is aangegeven.
ES: Tras quitar la protección, pegue las juntas de estanqueidad en los marcos previamente instalados en la parte trasera del aparato como se muestra en la imagen arriba.
PT: Após ter retirado a proteção, cole as juntas de vedação nos quadros previamente instalados na parte traseira do aparelho como acima indicado.
IT: Dopo aver tolto la protezione, unire i giunti a tenuta sui telai installati in precedenza nella parte posteriore dell'apparecchio come indicato sopra.

14

FR : Accrocher l'appareil sur la baguette de fixation murale préalablement fixée au mur et le mettre de niveau en venant jouer sur les vis de vérin se trouvant en bas de l'appareil.
