Type de produit	Convertisseur / Extendeur SDI sur fibre optique monomode
Marque	Camplex
Modèle	CMX-3GSDI-TR
Normes SDI prises en charge	3G-SDI (SMPTE-424M), HD-SDI (SMPTE-292M), SD-SDI (SMPTE-259M)
Distance de transmission maximale	10 km (6,2 miles) sur fibre monomode
Niveau du signal	800 mV crête-à-crête ± 50 mV
Résolution maximale	1080p à 60 Hz
Bande passante vidéo	3 Gbps
Connecteurs	Entrée SDI (émetteur), sortie SDI (récepteur), connecteur fibre
Indicateurs LED	Link, Signal, Power (sur les deux modules)
Alimentation	Deux adaptateurs secteur 5 VCC / 2 A (inclus)
Dimensions (avec connecteurs)	8,26 x 1,91 x 1,60 cm (3,25 x 0,75 x 0,63 pouces)
Dimensions (sans connecteurs)	4,95 x 1,91 x 1,60 cm (1,95 x 0,75 x 0,63 pouces)
Poids	163 g (0,36 lb)
Contenu de l'emballage	1 émetteur 3G-SDI, 1 récepteur 3G-SDI, 2 alimentations 5 VCC / 2 A
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Alimenter uniquement avec les adaptateurs fournis. Ne pas exposer à l'humidité.
Réparabilité	Contacter le service client Camplex pour toute réparation. Pas de pièces détachées fournies.

FOIRE AUX QUESTIONS - CMX-3GSDI-TR Camplex

Comment connecter l'émetteur et le récepteur ?

Branchez le câble SDI source sur l'entrée SDI de l'émetteur (TX). Connectez la sortie SDI du récepteur (RX) à votre écran. Reliez les deux modules par une fibre optique monomode. Alimentez les deux avec les adaptateurs fournis.

Quelle est la distance maximale de transmission ?

La distance maximale est de 6,2 miles (10 km) sur fibre optique monomode.

Quelles résolutions et normes SDI sont supportées ?

L'appareil supporte les normes 3G-SDI (SMPTE-424M), HD-SDI (SMPTE-292M) et SD-SDI (SMPTE-259M). La résolution maximale est de 1080p à 60 Hz.

Que signifient les LED sur les modules ?

Chaque module possède trois LED : Link (liaison fibre établie), Signal (signal SDI présent) et Power (alimentation).

Puis-je utiliser une fibre multimode ?

Non, le CMX-3GSDI-TR est conçu pour la fibre monomode. L'utilisation d'une fibre multimode peut réduire considérablement la distance ou ne pas fonctionner.

Quel type d'alimentation est requis ?

Chaque module nécessite une alimentation 5 VCC / 2 A. Deux adaptateurs secteur sont fournis dans l'emballage.

Comment nettoyer les connecteurs optiques ?

Utilisez un kit de nettoyage pour fibre optique (chiffon non pelucheux et alcool isopropylique). Ne touchez pas les extrémités avec les doigts.

Le produit est-il compatible avec le 4K ?

Non, cet appareil est limité à la bande passante 3 Gbps et ne prend pas en charge les signaux 4K (nécessitant 6 Gbps ou plus).

Que faire si la LED Link ne s'allume pas ?

Vérifiez d'abord que les deux modules sont alimentés (LED Power allumée). Assurez-vous que la fibre est correctement branchée et que les connecteurs sont propres. Testez avec un autre câble fibre si possible.

Puis-je utiliser un seul module avec une autre marque ?

Le CMX-3GSDI-TR fonctionne en paire (émetteur et récepteur). Il n'est pas garanti de fonctionner avec d'autres marques en raison de protocoles propriétaires. Utilisez les deux modules fournis.

MODE D'EMPLOI CMX-3GSDI-TR Camplex

CAMPLEX®

BROADCAST FIBER OPTIC SOLUTIONS

Camplex CMX-3GSDI-TR SDI Single Mode Converter Extender

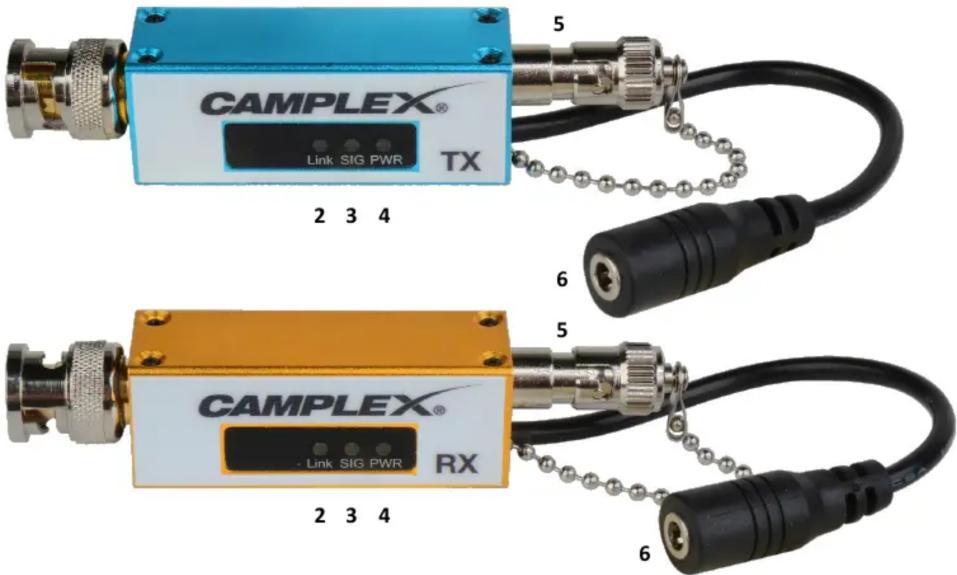

CMX-3GSDI-TR TRANSMITTER

1 SDI Input—Connect to Source
2 Link LED
3 Signal LED
4 Power LED
5 Fiber Connection
6 Power Adapter Connection

CMX-3GSDI-TR RECEIVER

1 SDI Output — Connect to Display
2 Link LED
3 Signal LED
4 Power LED
5 Fiber Connection
6 Power Adapter Connection

1

CAMPLEX® Link SIG PWR TX 2 3 4 5 6 5 CAMPLEX® Link SIG PWR RX 2 3 4 6

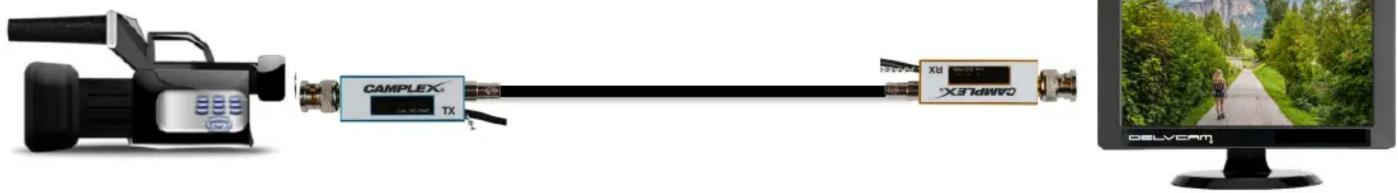

SYSTEM SET UP

CAMPLEX TX CAMPLEX CX CELVCAM

SPECIFICATIONS

Compliance 3G/HD/SD SDI
Transmission Distance 6.2 Miles ST Single Mode
Signal Level	800mVp-p +/- 50mV
Max Resolution 1080p@60Hz
Video Bandwidth 3 Gbps
Supports	SMPTE-292M(HD-SDI), SMTPE- 259M(SD-SDI), SMPTE-424M(3G-SDI)
Dimensions	3.25 x 0.75 x 0.63 in (with connectors) | 1.95 x 0.75 x 0.63 (without connectors)
Weight 0.36 lb

Includes

Two 5DC/2A Power Supplies

One 3G-SDI Transmitter

One 3G-SDI Receiver
