PowerEdge R7715 - Serveur DELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur rack 2U
Marque	Dell
Modèle	PowerEdge R7715
Dimensions (Hauteur)	86,8 mm (3,41 pouces)
Dimensions (Largeur)	482,0 mm (18,97 pouces)
Dimensions (Profondeur avec poignée PSU)	771,62 mm (30,38 pouces)
Poids (selon configuration)	20,24 kg à 28,68 kg
Processeur	1 x AMD EPYC série 9005 (5e génération), jusqu'à 160 cœurs Zen5, TDP jusqu'à 400 W
Mémoire	24 logements DIMM DDR5, RDIMM, jusqu'à 256 Go par DIMM, capacité maximale 6 To
Stockage	Jusqu'à 40 disques NVMe EDSFF E3.S Gen5 ou configurations SAS/SATA/U.2 (voir manuel)
Contrôleur de stockage	PERC H365i/H965i/H975i, HBA465e/H965e, BOSS-N1 DC-MHS
Alimentation	2 blocs d'alimentation CA ou CC redondants, échange à chaud

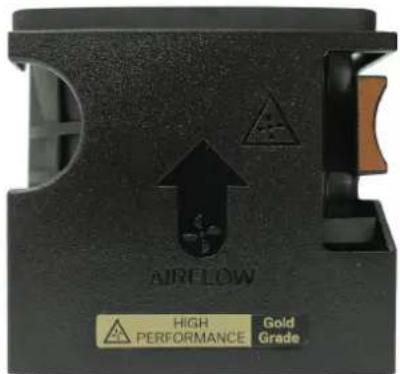

Ventilateurs	6 ventilateurs standards ou hautes performances (Silver, Gold, Platinum)
Interfaces réseau	1 port BMC 1 GbE dédié, 2 ports OCP 3.0 (jusqu'à 200 GbE), cartes d'extension PCIe Gen5
Ports USB	Avant : 1 USB 2.0 Type-A (KVM), 1 USB Type-C (iDRAC). Arrière : 2 USB 3.1 Type-A. Interne : 1 USB 3.1
Sortie vidéo	Mini DisplayPort (avant, KVM en option), port VGA DB-15 (arrière)
Gestion à distance	iDRAC avec port dédié, Lifecycle Controller, Open Server Manager
Température de fonctionnement	10 °C à 35 °C (A2), 5 °C à 40 °C (A3), 5 °C à 45 °C (A4), version renforcée jusqu'à 55 °C
Humidité de fonctionnement	8 % à 80 % HR (A2), 8 % à 85 % HR (A3), 8 % à 90 % HR (A4 et renforcée)
Sécurité	Verrouillage panneau avant, commutateur d'intrusion, mot de passe BIOS, TPM 2.0
Entretien	Débrancher avant nettoyage, utiliser un chiffon sec, éviter liquides
Pièces détachées et réparabilité	Disques, PSU, ventilateurs remplaçables à chaud. Mémoire, processeur, cartes d'extension remplaçables à froid

FOIRE AUX QUESTIONS - PowerEdge R7715 DELL

Comment installer le serveur PowerEdge R7715 dans un rack ?

Utilisez le kit de rails fourni et suivez le guide d'installation des rails. Le serveur mesure 2U de hauteur. Fixez les rails au rack, puis faites glisser le serveur.

Comment configurer l'iDRAC pour la gestion à distance ?

Au démarrage, appuyez sur F2 pour entrer dans System Setup, puis sélectionnez iDRAC Settings. Vous pouvez configurer l'adresse IP via DHCP ou statique. Vous pouvez aussi utiliser le Lifecycle Controller en appuyant sur F10.

Quelles sont les options de stockage disponibles ?

Le serveur prend en charge jusqu'à 40 disques NVMe EDSFF E3.S Gen5, ou 24 disques SAS/SATA de 2,5 pouces, ou 12 disques SAS/SATA de 3,5 pouces, ou des combinaisons avec U.2 NVMe. Les contrôleurs pris en charge sont PERC H365i, H965i, H975i, HBA465e, H965e et BOSS-N1.

Comment remplacer un disque défaillant à chaud ?

Attendez que le voyant orange clignotant du disque indique une panne. Appuyez sur le bouton de déverrouillage pour retirer le disque. Insérez un nouveau disque compatible jusqu'au déclic. La reconstruction se lance automatiquement.

Quels systèmes d'exploitation sont supportés ?

Les systèmes supportés incluent Microsoft Windows Server avec Hyper-V, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, Canonical Ubuntu Server LTS et VMware ESXi.

Comment réinitialiser un mot de passe BIOS oublié ?

Ouvrez le capot, localisez le cavalier NVRAM_CLR sur la carte HPM. Déplacez-le des broches 2-4 aux broches 4-6, puis remettez le capot et allumez le serveur. Les mots de passe seront effacés. Replacez ensuite le cavalier en position initiale.

Comment mettre à jour le firmware du système ?

Téléchargez les packs de firmware depuis le site Dell Support. Vous pouvez mettre à jour via l'interface iDRAC (onglet Maintenance) ou via le Lifecycle Controller en appuyant sur F10 au démarrage et en utilisant l'option Firmware Update.

Que signifie le voyant orange clignotant sur le panneau avant ?

Le voyant orange clignotant indique une panne système. Consultez le Journal des événements système (SEL) via iDRAC ou Lifecycle Controller pour identifier le composant défaillant.

Où se trouve le numéro de service (Service Tag) ?

Le numéro de service se trouve sur une étiquette amovible à l'avant du serveur (l'étiquette de service express), ainsi que sur une étiquette collée à l'arrière du capot.

Le serveur supporte-t-il des processeurs graphiques (GPU) ?

Oui, il supporte jusqu'à trois GPU double largeur de 450 W ou six GPU simple largeur de 75 W. Consultez le manuel pour les restrictions thermiques et les cartes de montage compatibles.

MODE D'EMPLOI PowerEdge R7715 DELL

Manuel d'installation et de maintenance

AVERTISSEMENT : Ce contenu a été traduit à l'aide de l'intelligence artificielle (IA). Il est possible qu'il contienne des erreurs. Le contenu est fourni tel quel, sans aucune garantie d'aucune sorte. Pour voir le contenu original (non traduit), consultez la version anglaise. Pour toute question relative à ce contenu, contactez Dell à l'adresse [e-mail].

Remarques, précautions et avertissements

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit.

PRÉCAUTION : Une PRÉCAUTION indique un risque d'endommagement du matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort.

Table des matières

Chapitre 1: À propos du présent document....7

Chapitre 2: Configurations et fonctionnalités du système PowerEdge R7715....8

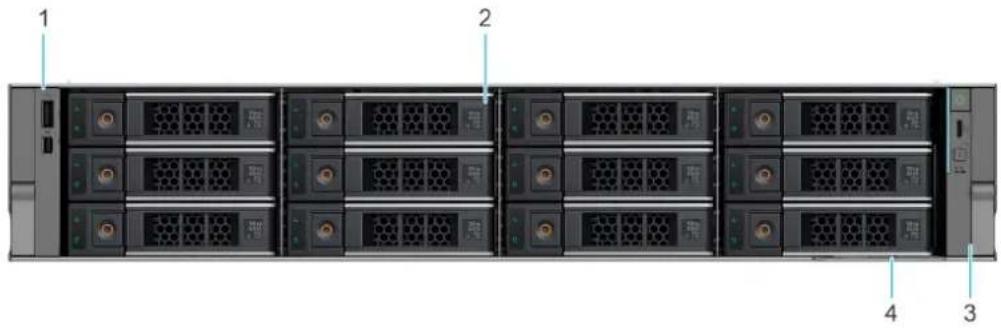

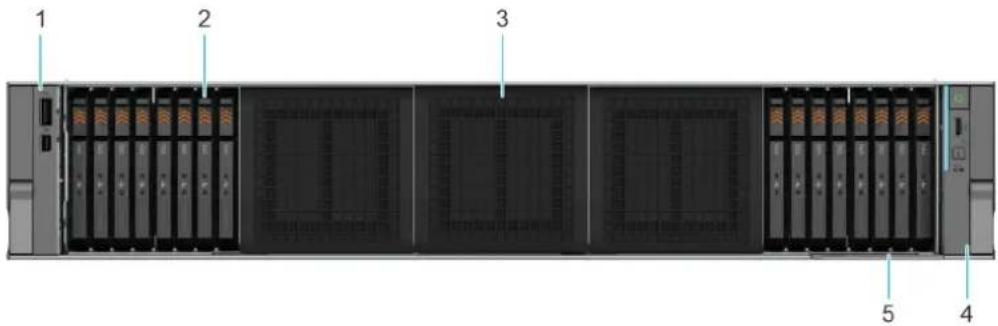

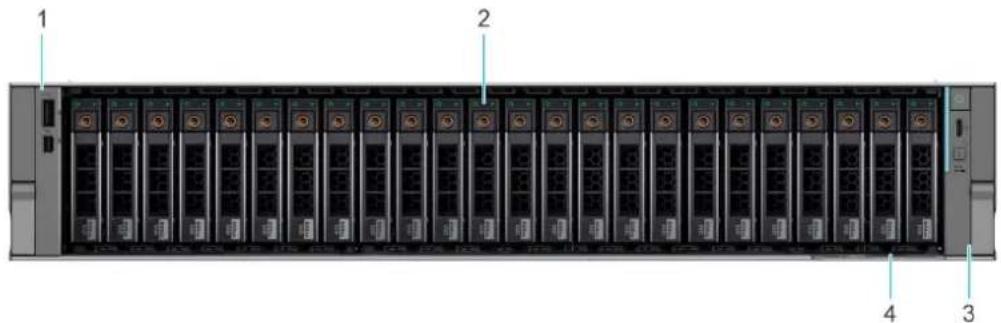

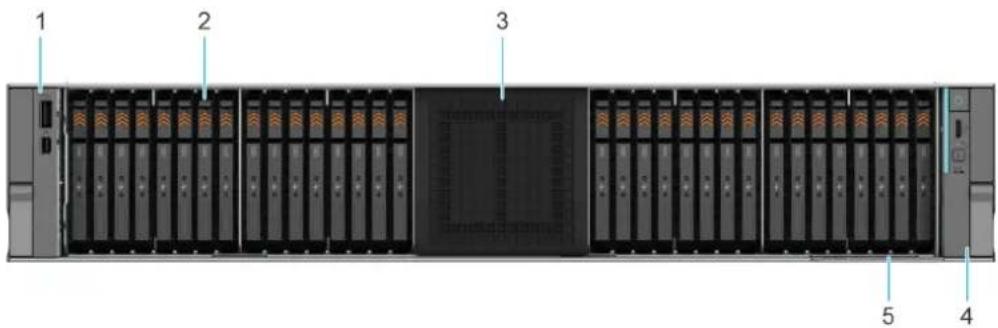

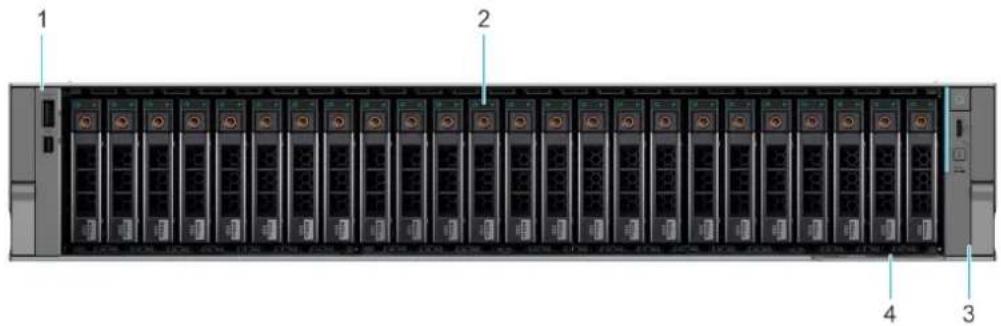

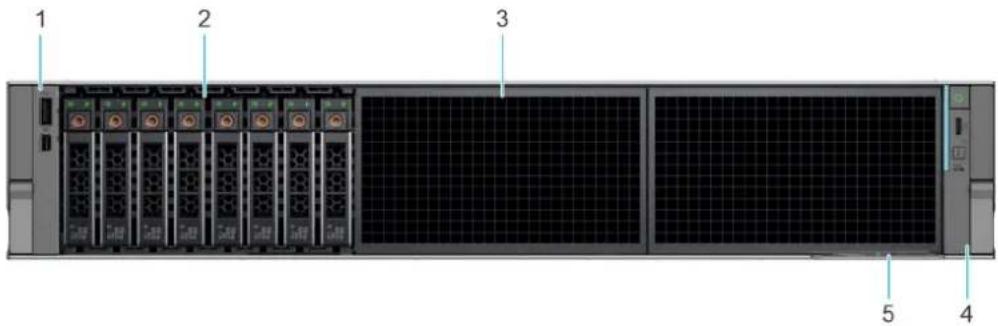

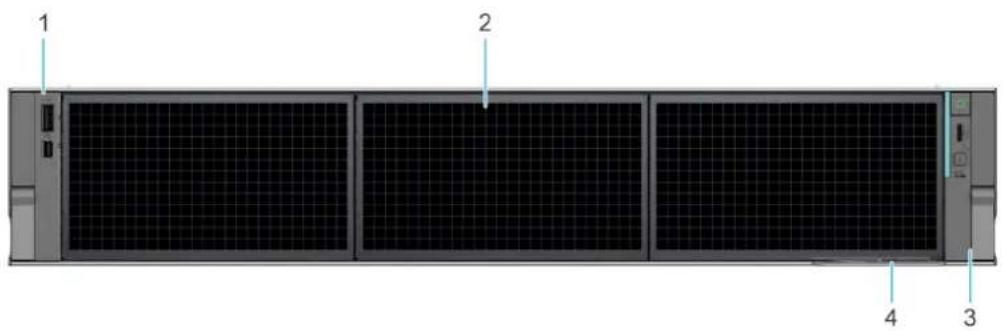

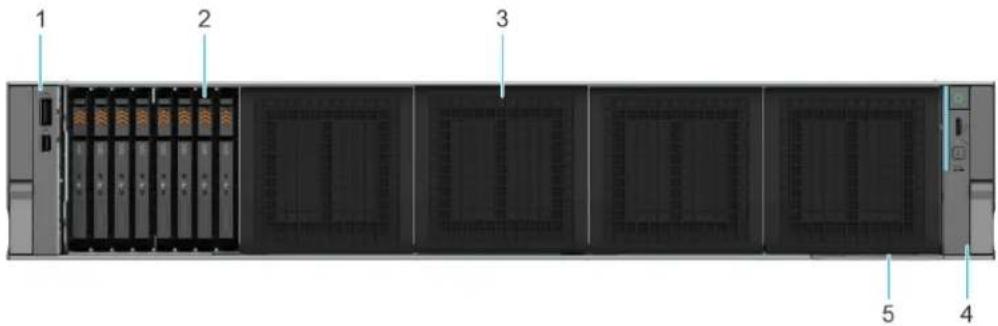

Configurations système : vue avant du système PowerEdge R7715....9

Panneau de commande gauche (LCP) - secondaire....17

Panneau de commande droit (RCP) - principal (RCP)....18

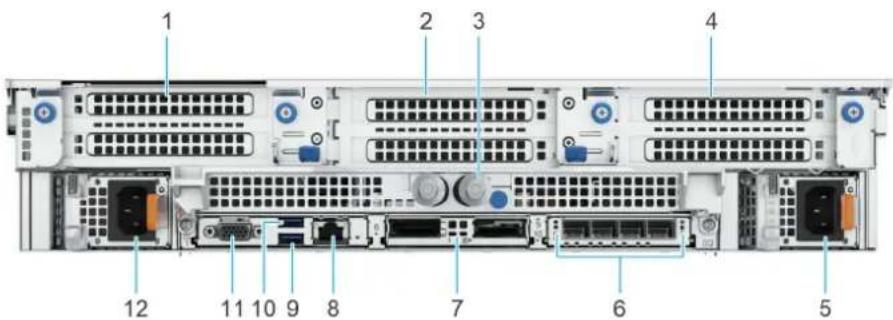

Configurations système : vue arrière du système PowerEdge R7715....19

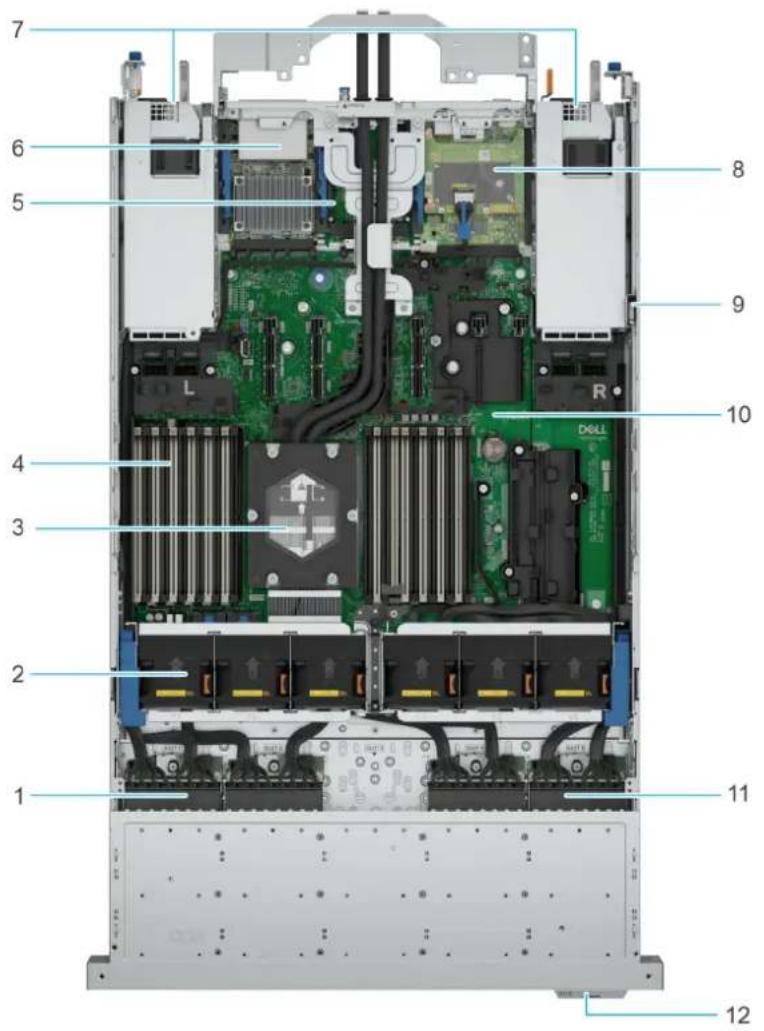

À l'intérieur du système....21

Localisation du code de service express et de l'étiquette de service....24

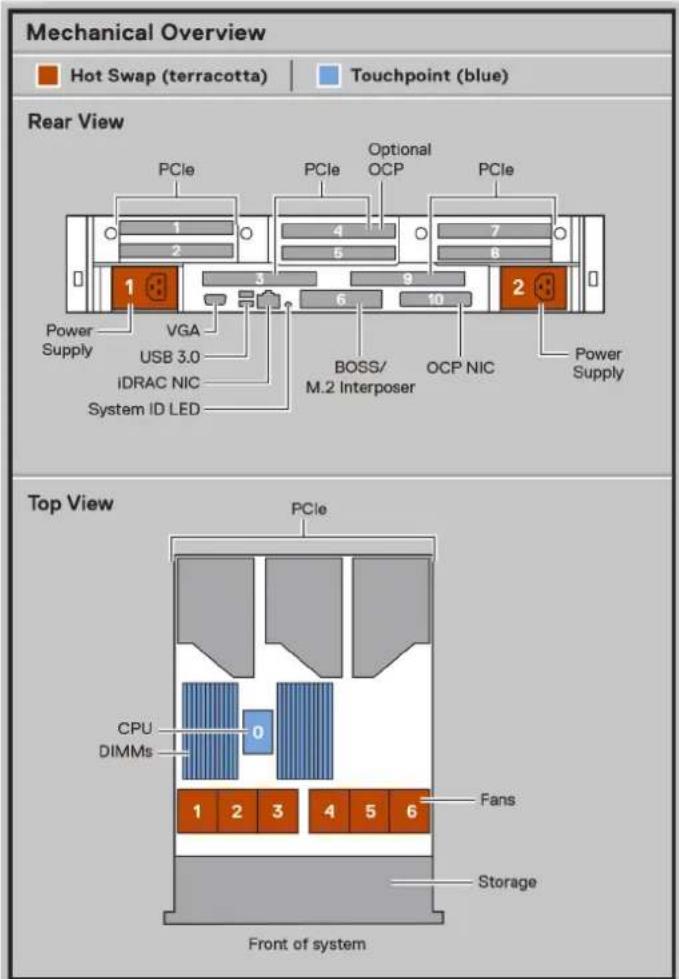

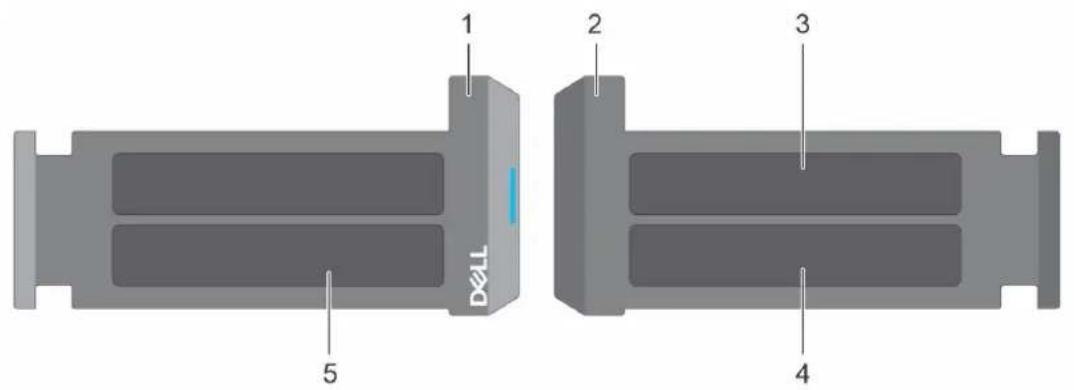

Étiquette des informations système....25

Matrice de compatibilité rack et de dimensionnement des rails....27

Chapitre 3: Caractéristiques techniques.... 28

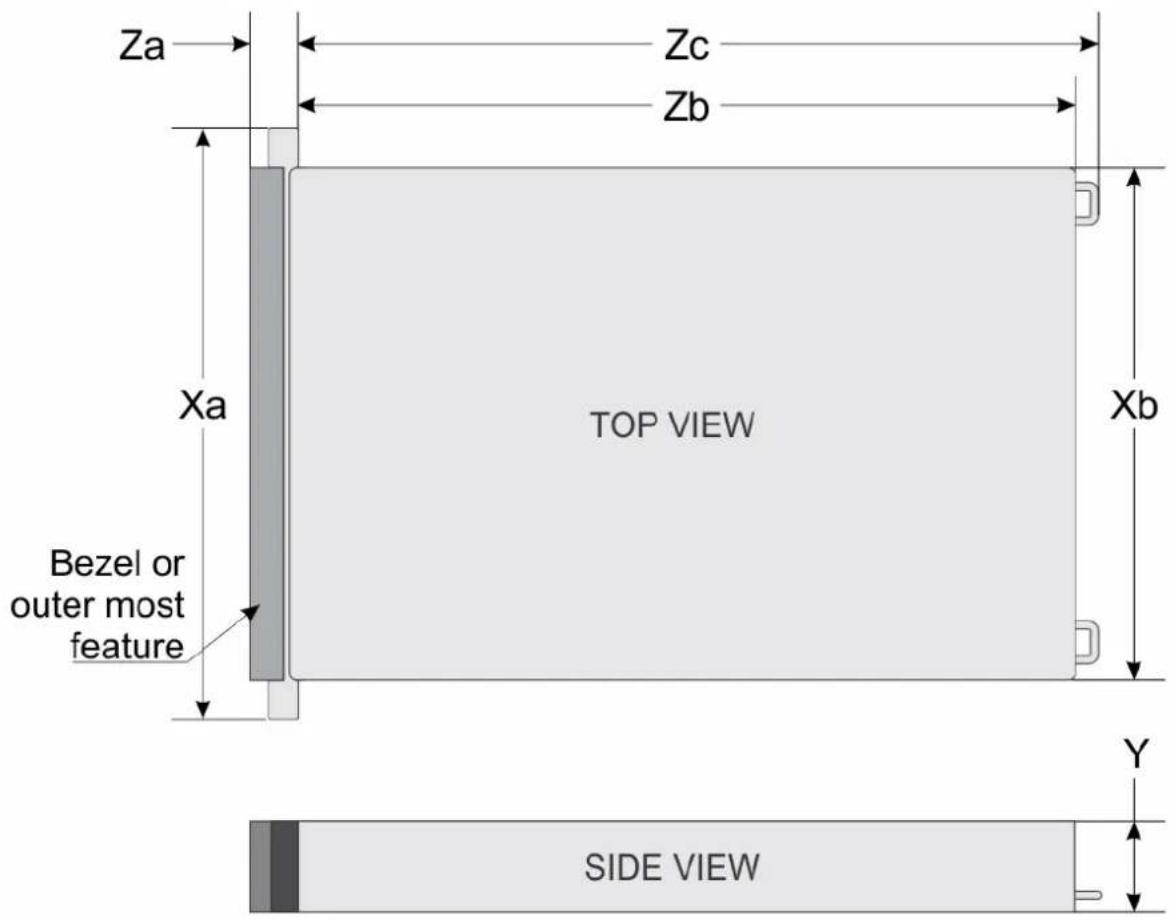

Dimensions du boîtier....29

Poids du système....29

Spécifications de la mémoire.... 30

Spécifications du processeur....31

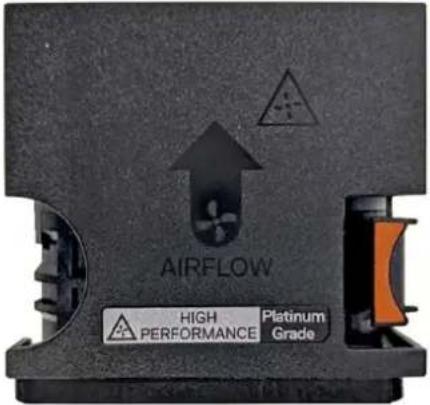

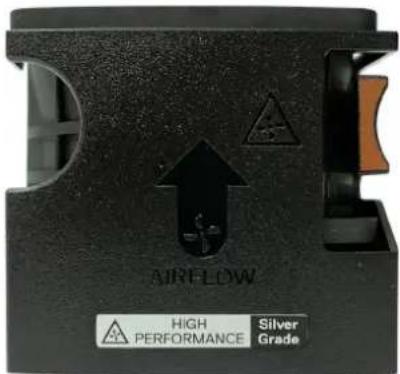

Caractéristiques techniques des ventilateurs....33

Caractéristiques des cartes de montage de cartes d'extension.... 34

Caractéristiques du contrôleur de stockage....35

Disques....35

Caractéristiques du processeur graphique....35

Spécifications de la batterie du système....36

Systèmes d'exploitation pris en charge....36

Spécifications des ports et connecteurs....36

Caractéristiques du port NIC.... 36

Caractéristiques des ports USB....36

Caractéristiques des ports VGA....36

Caractéristiques vidéo....37

Spécifications environnementales....37

Caractéristiques de contamination de particules et gazeuse.... 39

Tableau des restrictions thermiques....40

Restrictions d'air thermiques....50

Chapitre 4: Installation et configuration initiales du système.... 52

Configuration du système....52

Configuration d'iDRAC....52

Options de configuration de l'adresse IP d'iDRAC : 52

Options de connexion à l'iDRAC....53

Ressources d'installation du système d'exploitation....53

Options de téléchargement des pilotes et du firmware.... 54

Options de téléchargement et d'installation des pilotes du système d'exploitation.... 54

Téléchargement des pilotes et du micrologiciel....54

Chapitre 5: Validation du minimum pour le test POST et de la configuration de la gestion des système....56

Configuration minimale pour l'auto-test au démarrage (POST)....56

Chapitre 6: Validation de la configuration....57

Chapitre 7: Installation et retrait de composants du système .... 58

Consignes de sécurité....58

Avant d'intervenir à l'intérieur de votre système....59

Après une intervention à l'intérieur de votre système....59

Outils recommandés....59

Panneau métallique avant en option....60

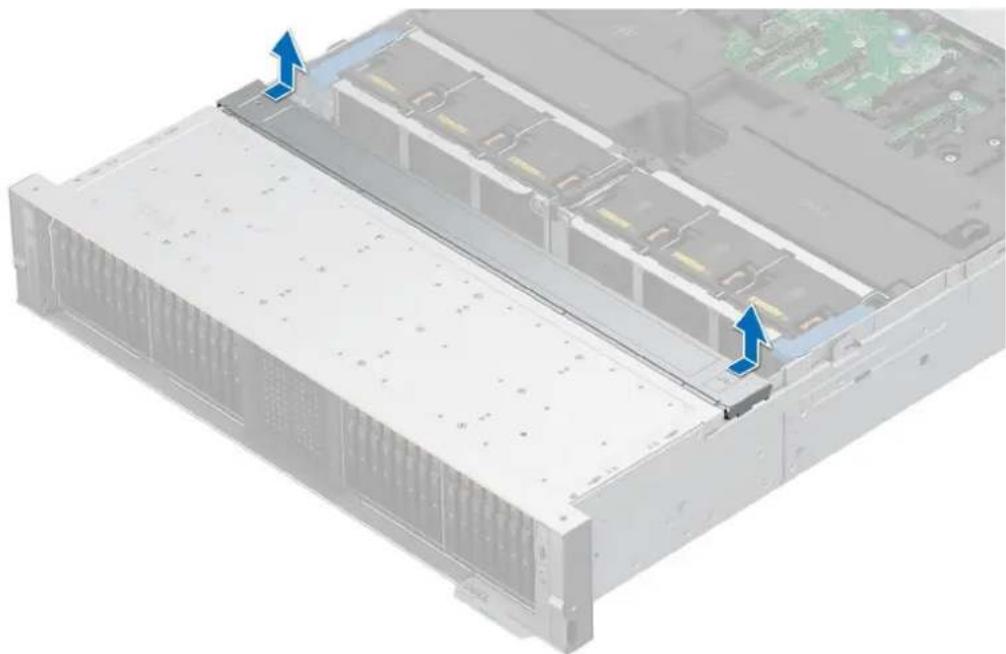

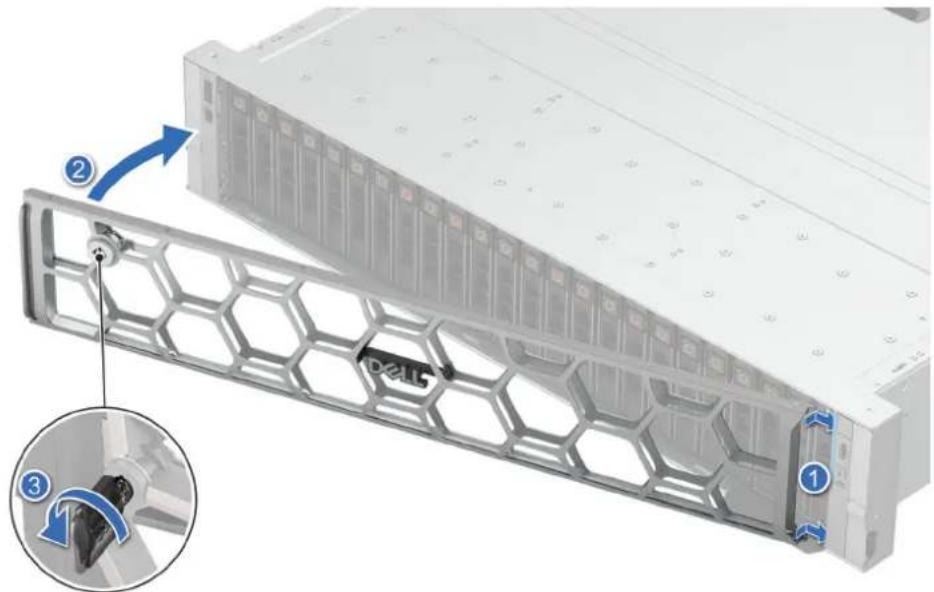

Retrait du panneau avant....60

Installation du panneau avant....61

Capot du système....61

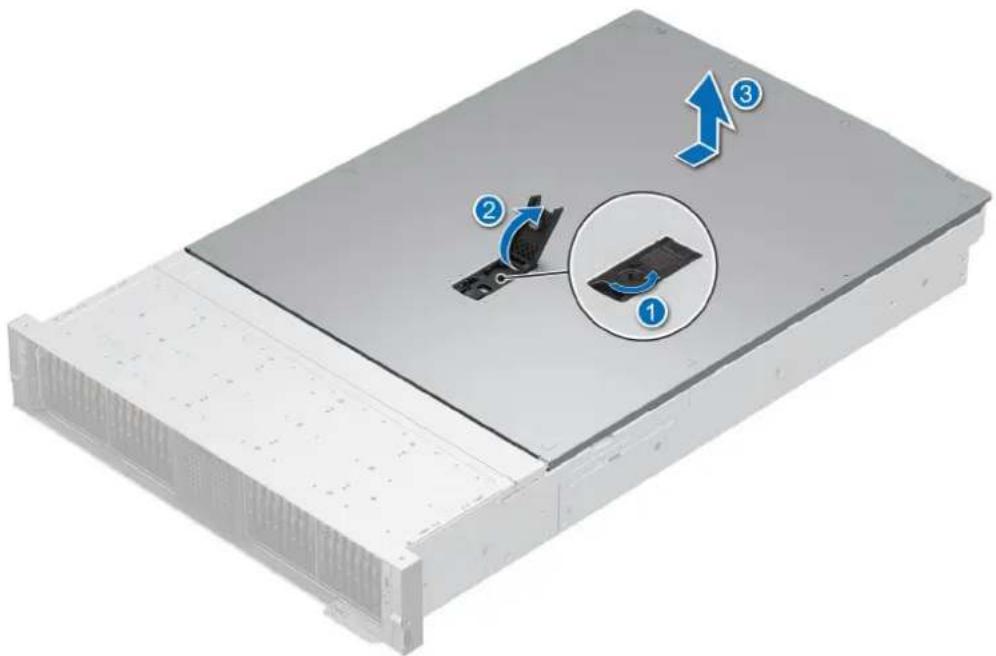

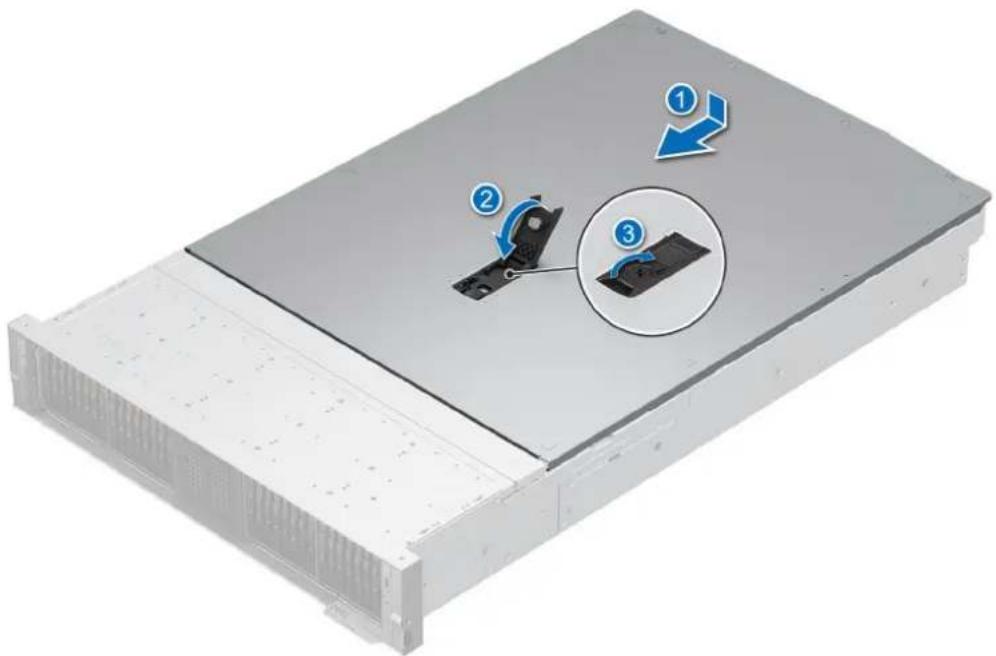

Retrait du capot du système....61

Installation du capot du système....62

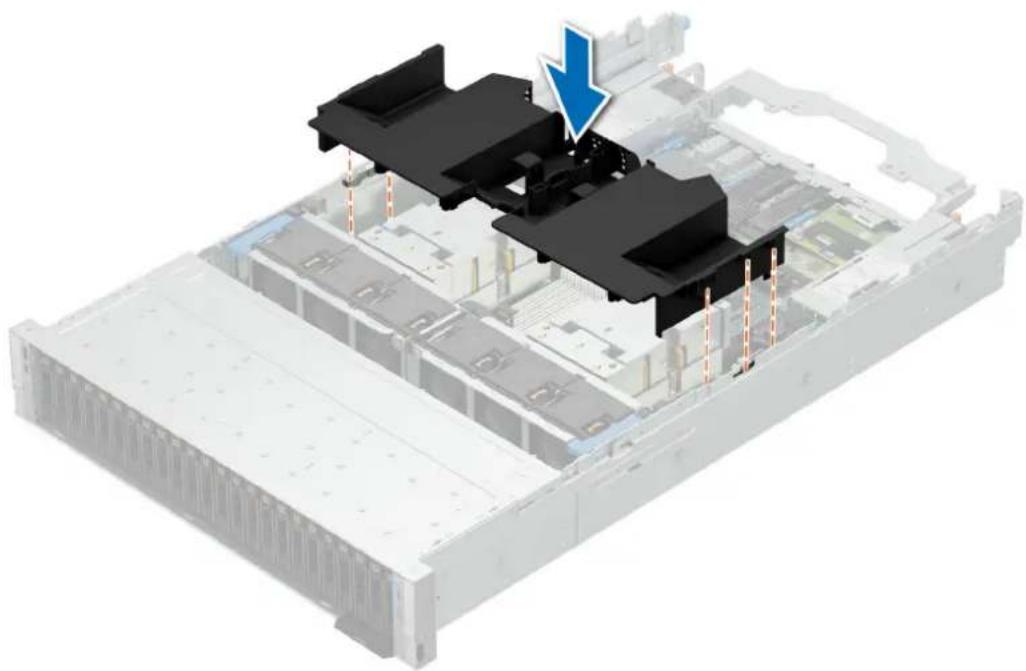

Carénage d'aération....63

Retrait du carénage d'aération.... 63

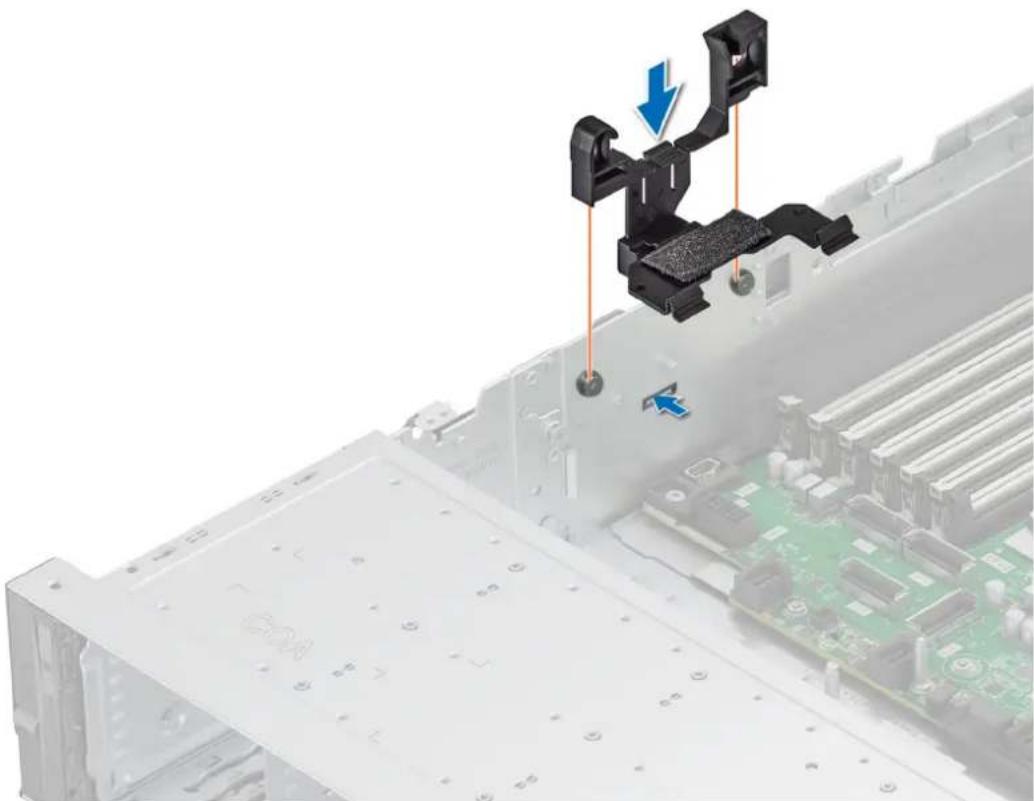

Installation du carénage d'aération....64

Installation du carénage d'aération....65

Retrait du carénage d'aération....66

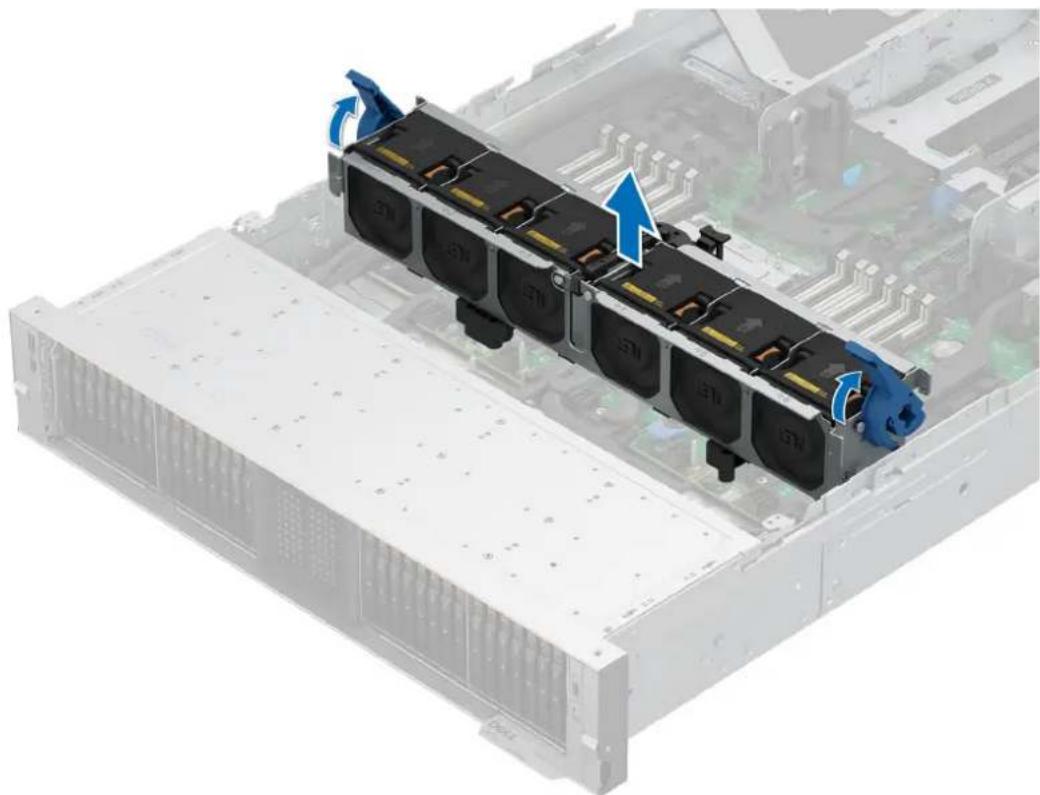

Ventilateurs de refroidissement....67

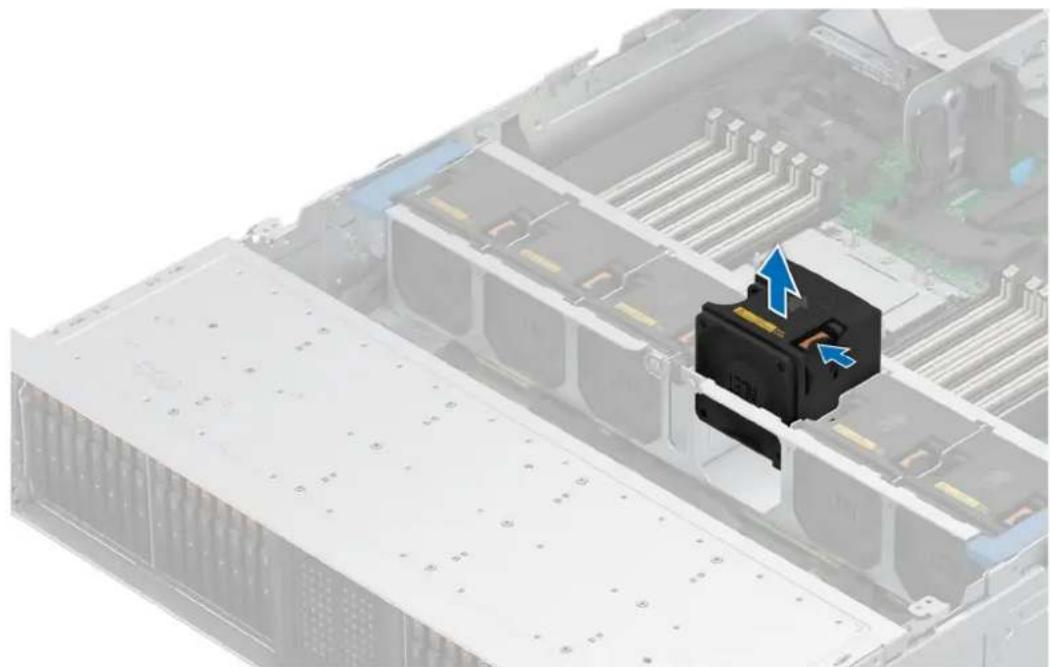

Retrait d'un ventilateur....67

Installation d'un ventilateur....68

Retrait de l'assemblage du bâti du ventilateur....69

Installation d'un assemblage de bâti de ventilateur....70

Cache du fond de panier de disques....71

Retrait du capot du fond de panier de disques....71

Installation du capot du fond de panier de disques....72

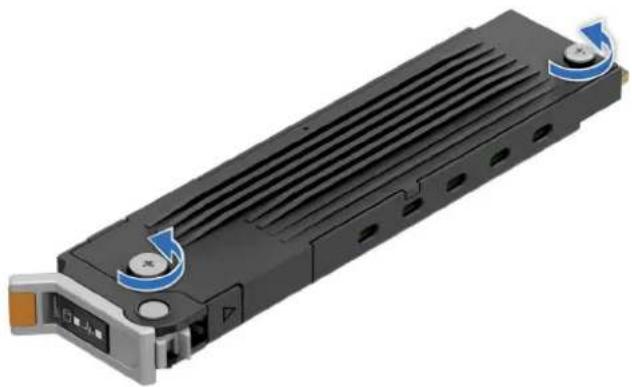

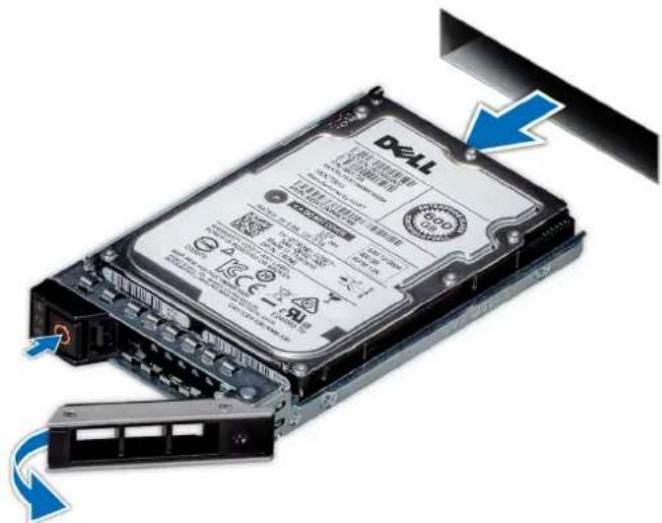

Disques....73

Retrait d'un cache de disque NVMe EDSFF Gen5 E3.S et SSD....73

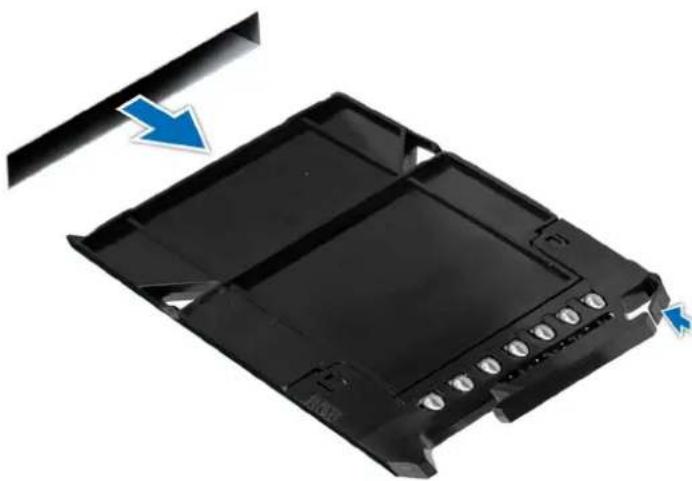

Installation d'un cache de disque SSD et NVMe EDSFF Gen5 E3.S....74

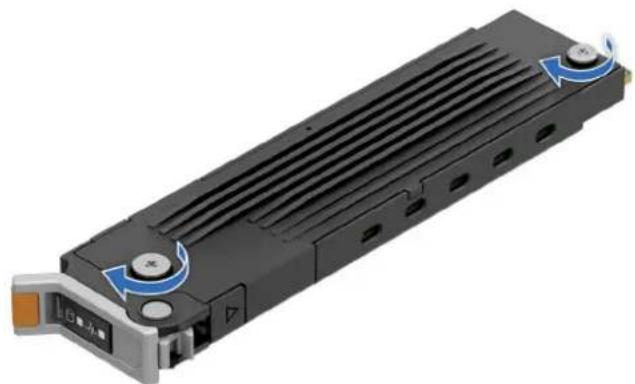

Retrait d'un support de disque SSD et NVMe EDSFF Gen5 E3.S....75

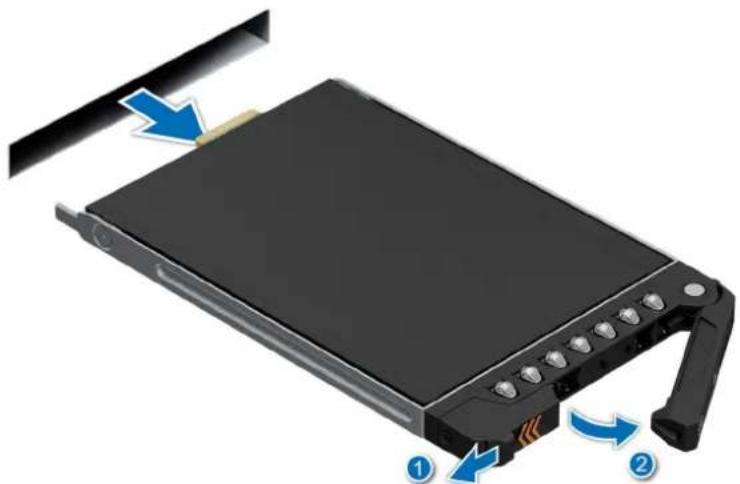

Installation d'un support de disque SSD et NVMe EDSFF Gen5 E3.S.... 76

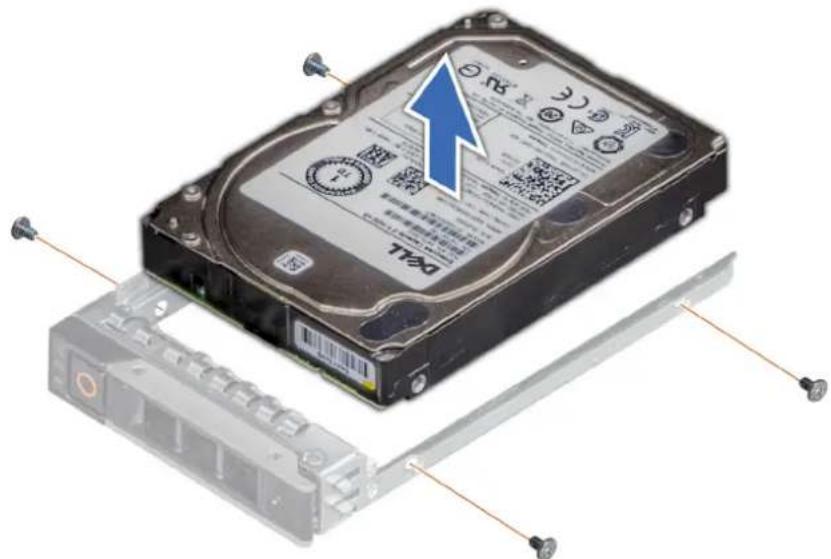

Retrait d'un disque SSD et NVMe EDSFF Gen5 E3.S du support de disque....78

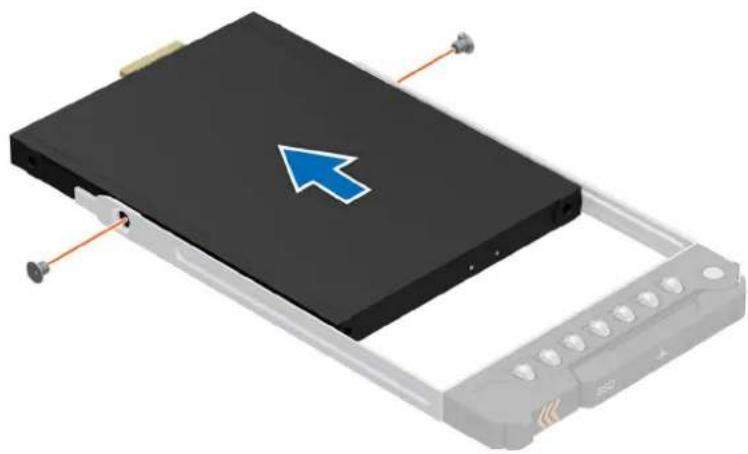

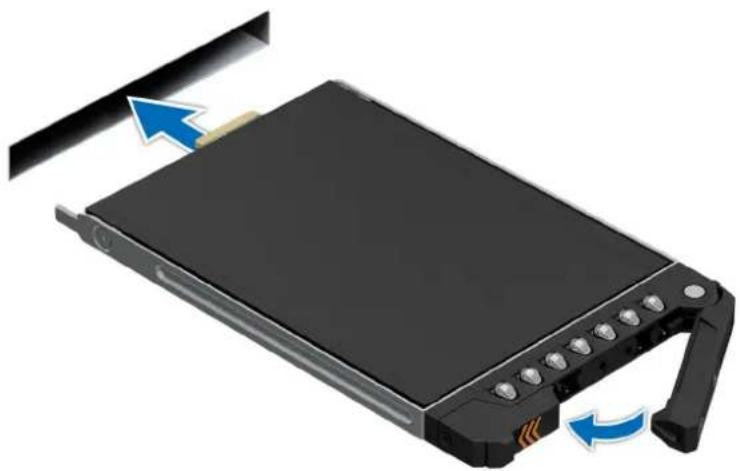

Installation d'un disque SSD et d'un disque NVMe EDSF Gen5 E3.S dans le support de disque.... 79

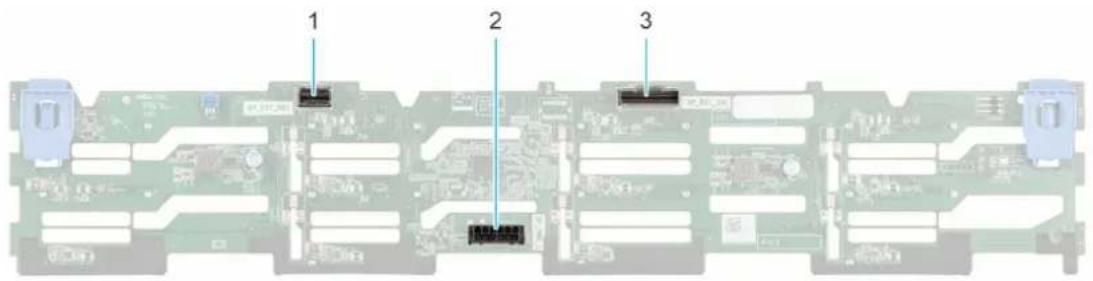

Fond de panier de disque....80

Fond de panier de disque....80

Retrait du fond de panier de disque....82

Installation du fond de panier de disque....83

Retrait du module de fond de panier à connexion directe pour disques NVMe EDSFF Gen5 E3.S...... 83

Installation du module de fond de panier à connexion directe pour disques NVMe EDSFF Gen5 E3.S......84

Supports de paroi latérale....85

Retrait du support de paroi latérale....85

Installation du support de paroi latérale....86

Module PERC....87

Retrait du module PERC H975i....87

Installation du module PERC H975i....89

Retrait du module PERC avant à montage avant....91

Installation du module PERC avant à montage avant....91

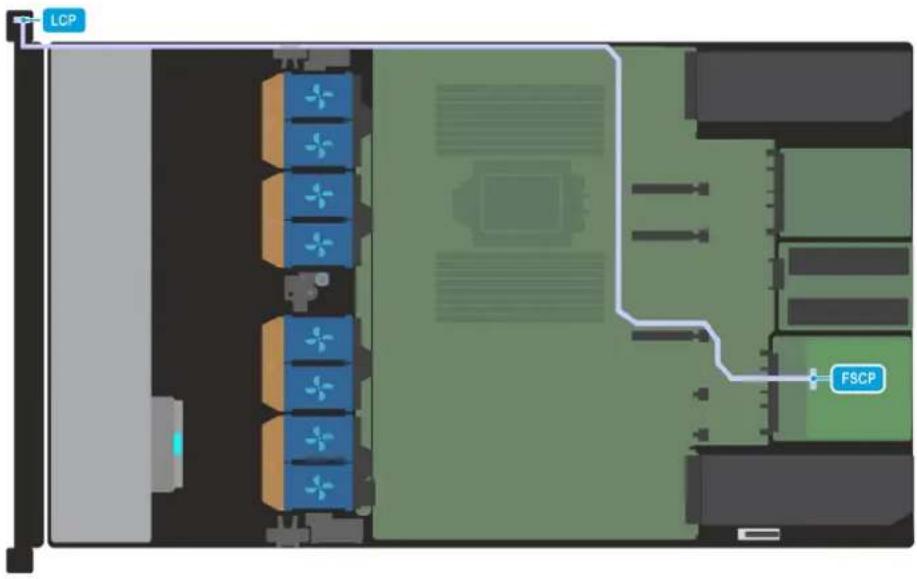

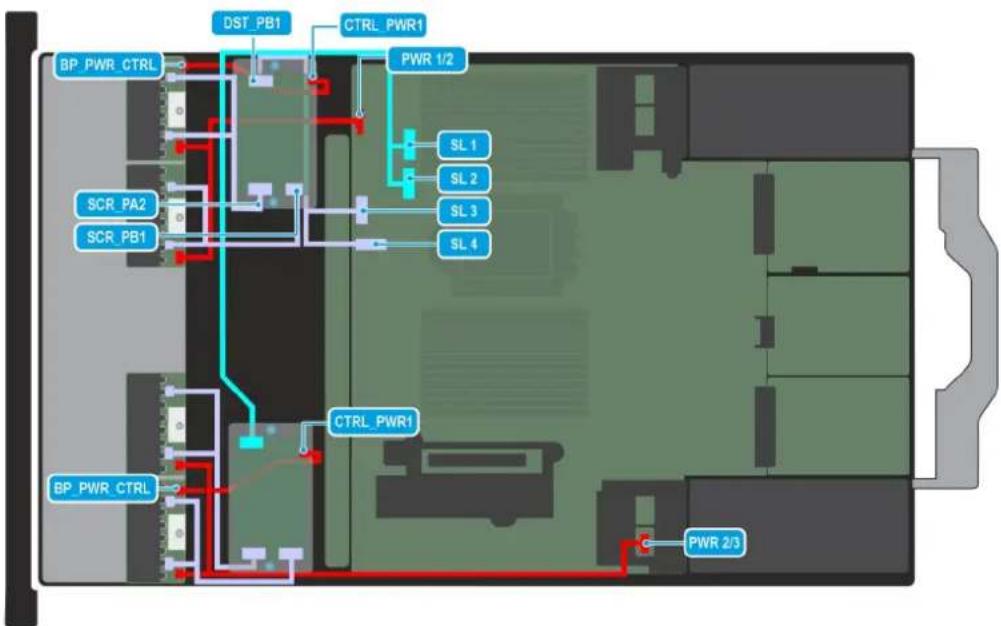

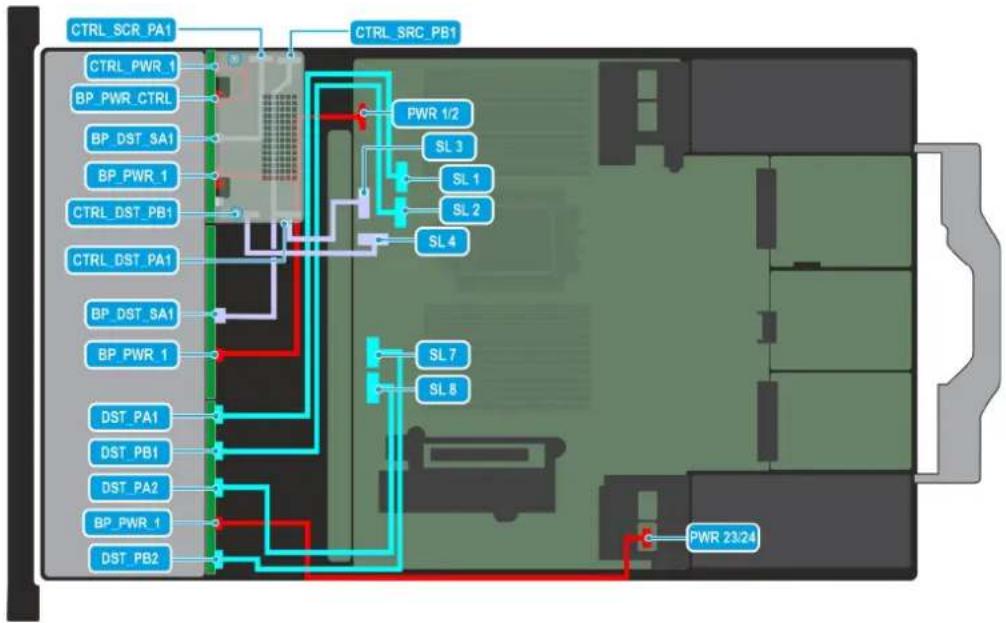

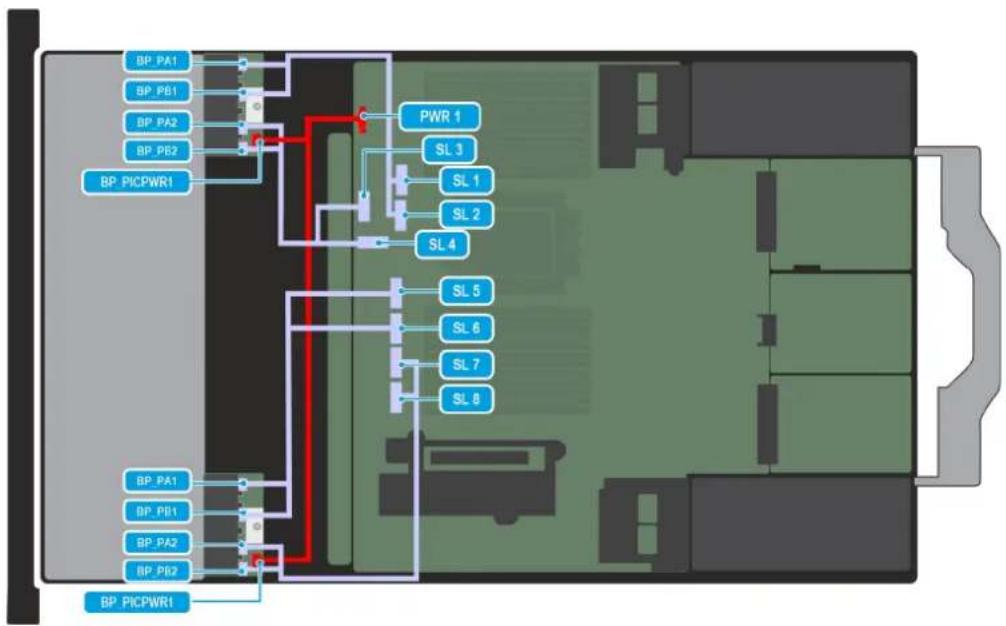

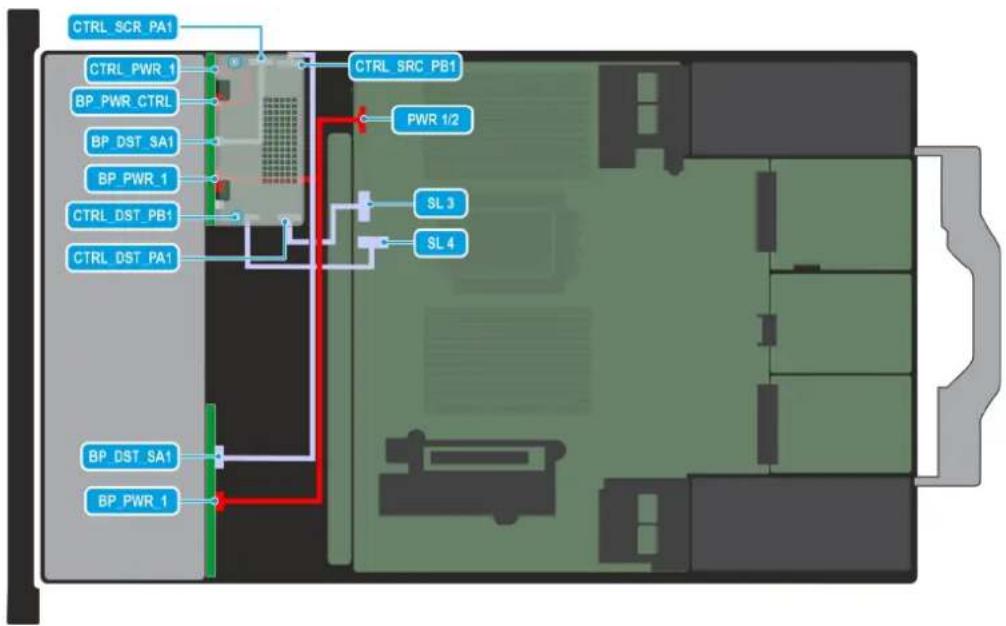

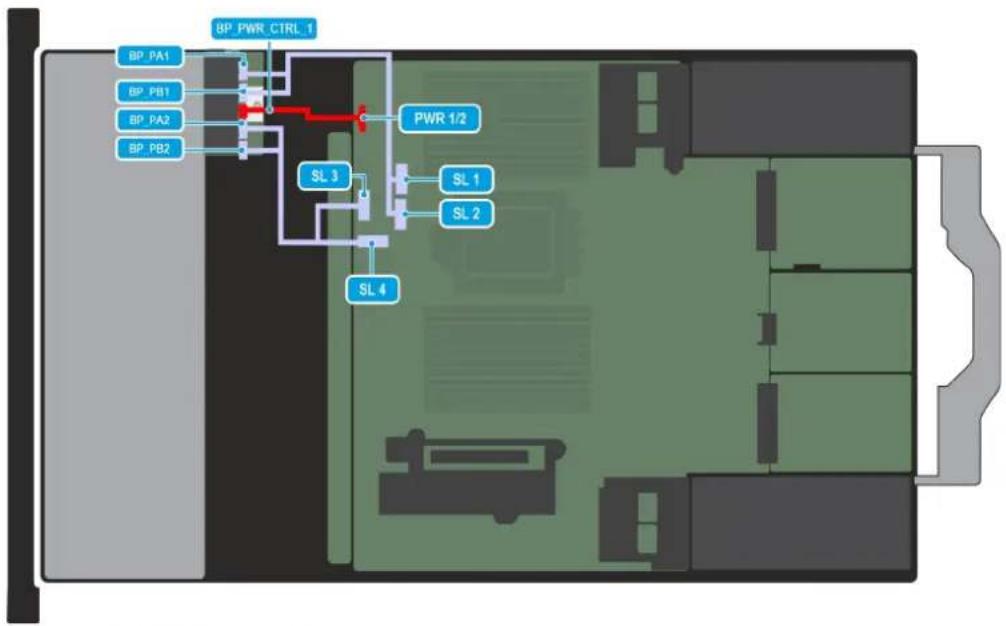

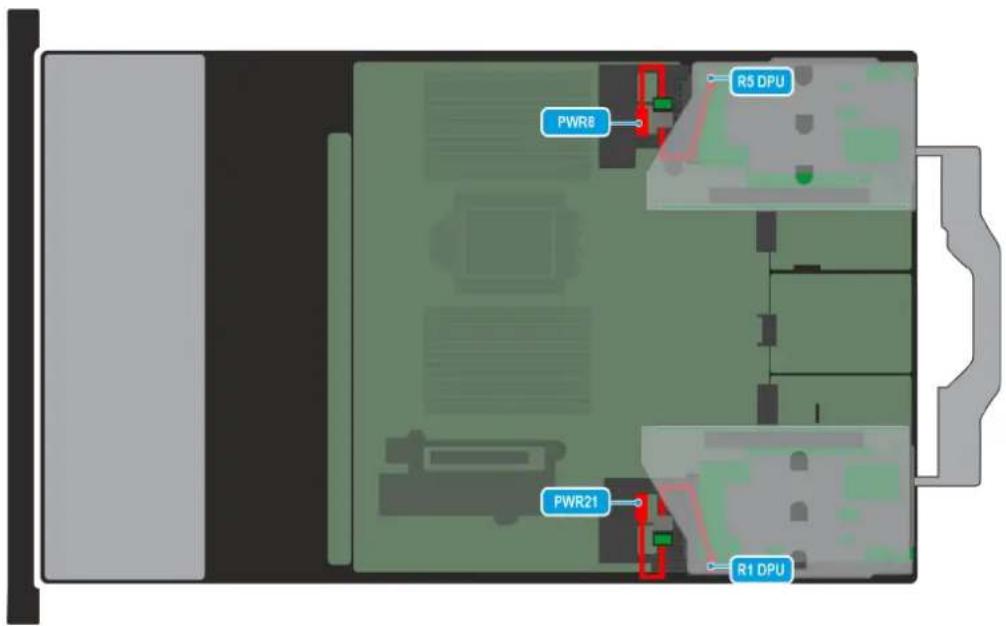

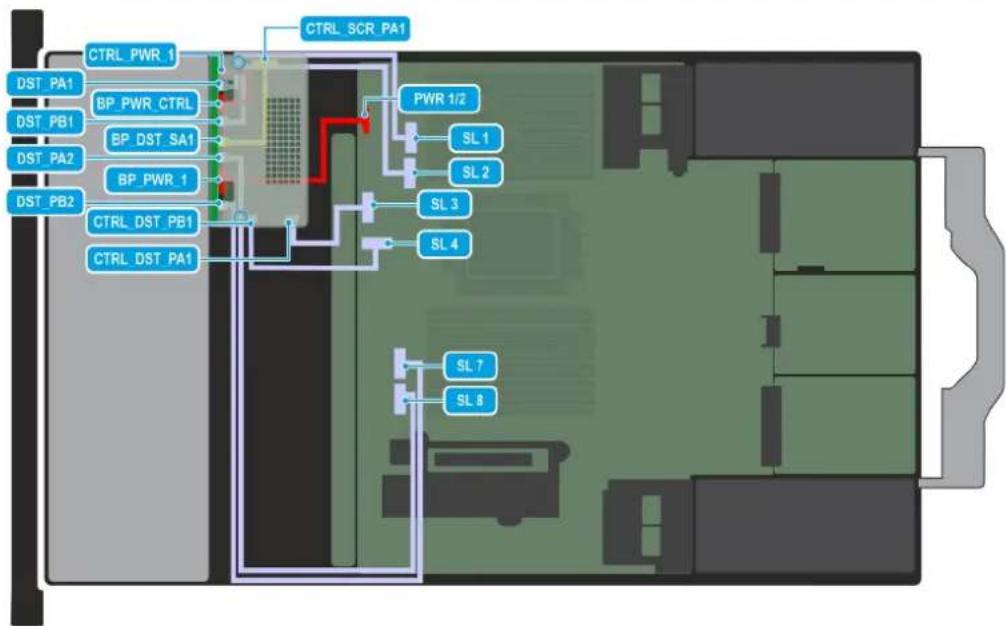

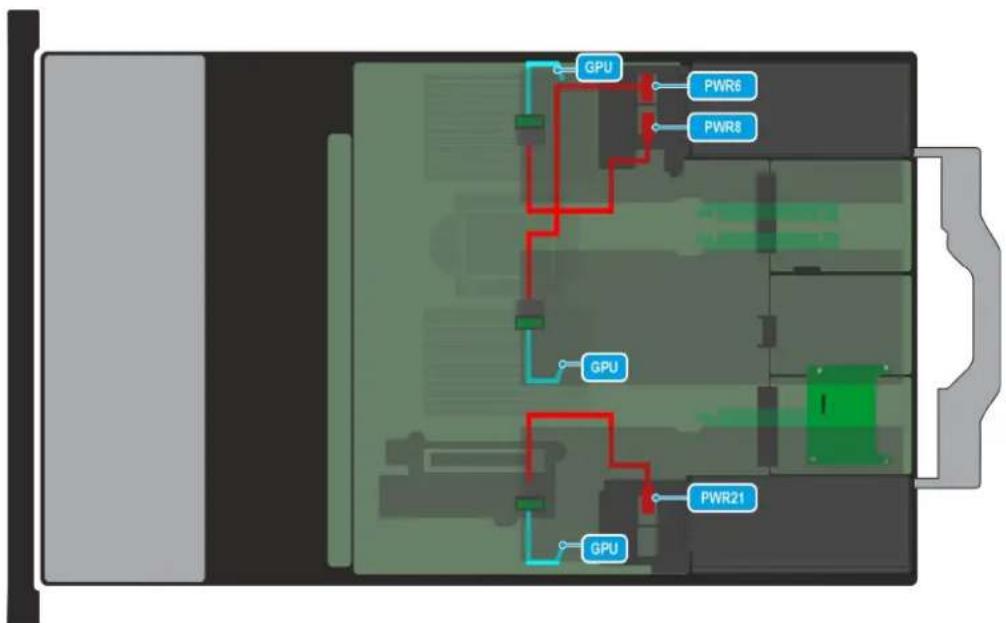

Routages de câbles....93

Mémoire système....104

Instructions relatives à la mémoire système....104

Consignes générales pour l'installation des modules de mémoire....106

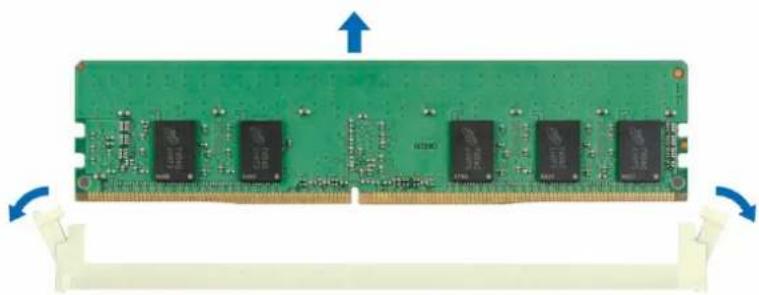

Retrait d'un module de mémoire....107

Installation d'un module de mémoire....108

Module de refroidissement liquide direct (DLC)....109

Retrait du module de refroidissement liquide direct (DLC)....109

Installation du module de refroidissement liquide direct (DLC).... 110

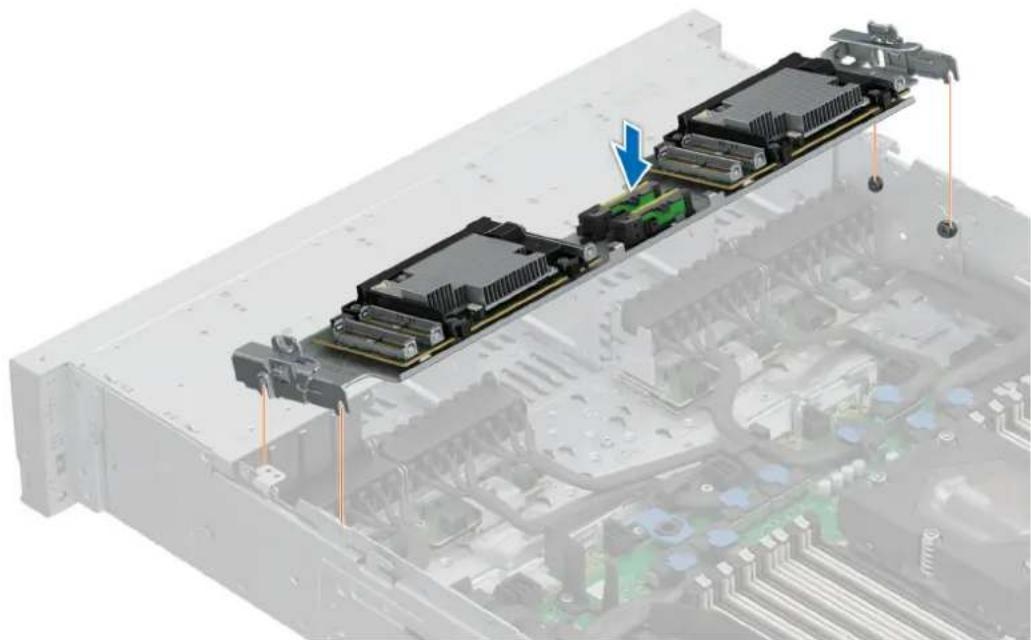

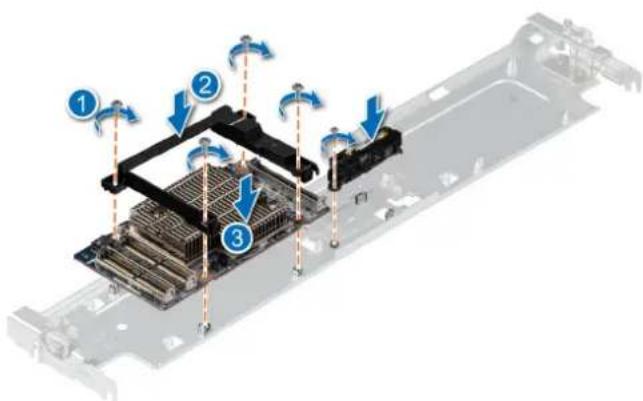

Processeur et dissipateur de chaleur....112

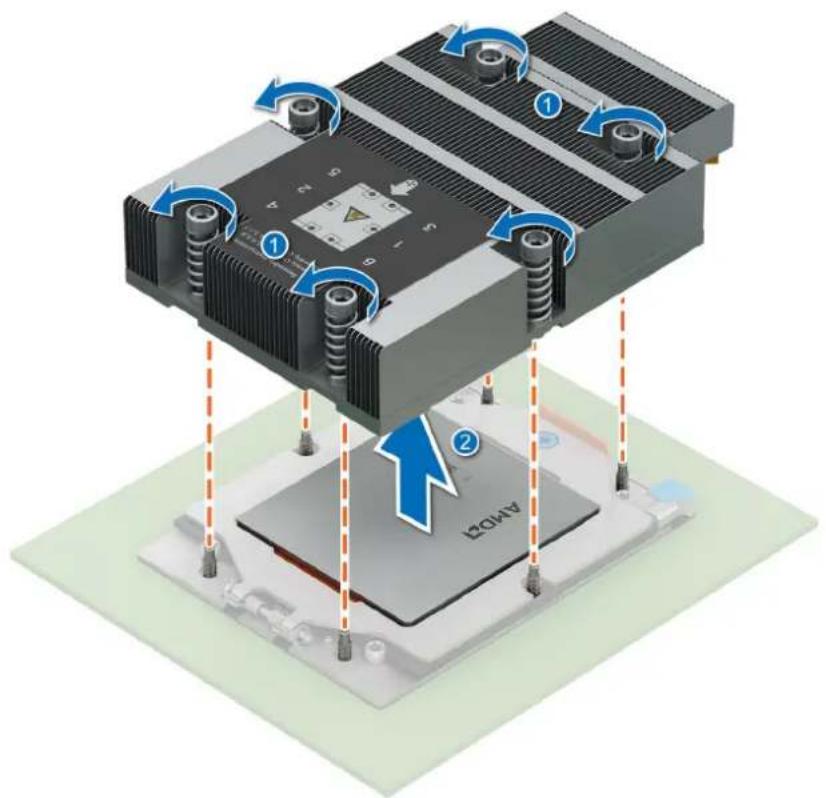

Retrait du module du dissipateur de chaleur....112

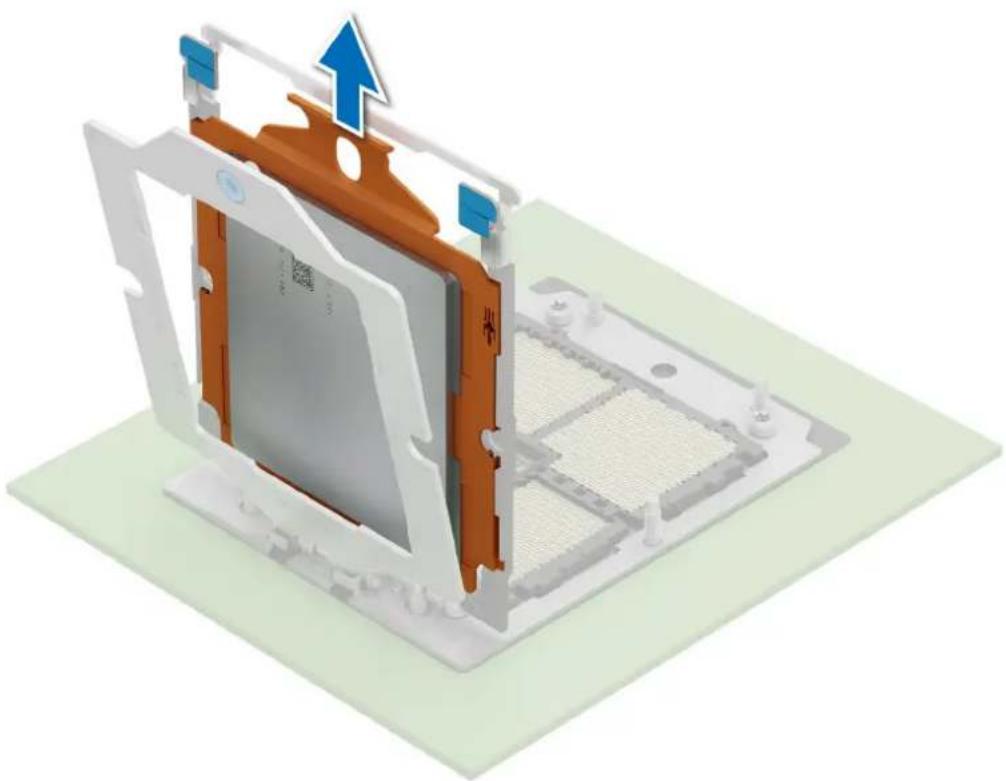

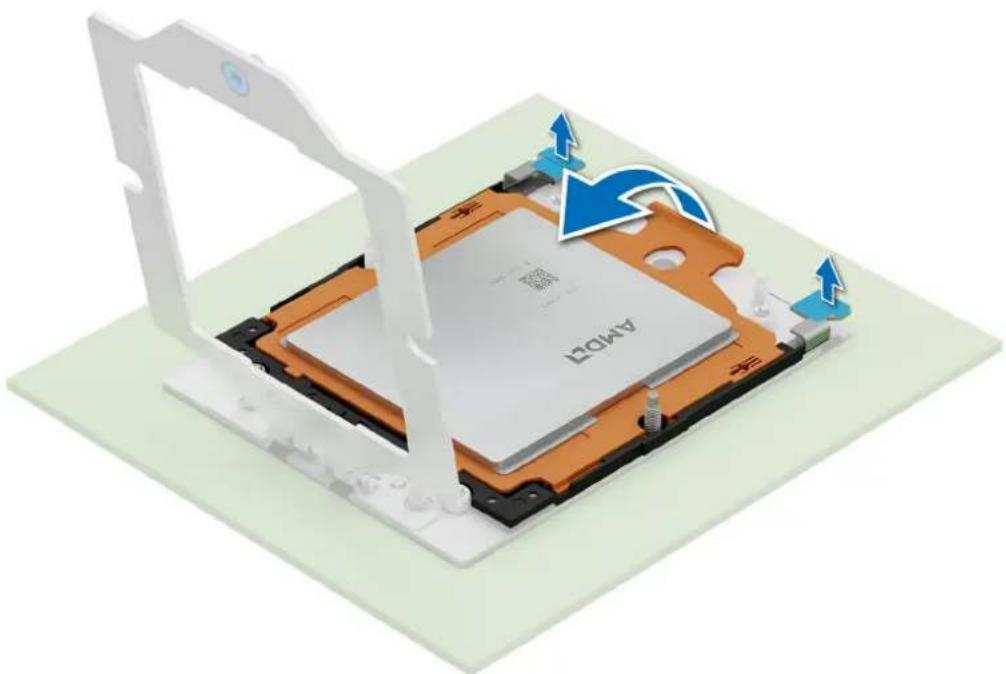

Retrait du processeur....113

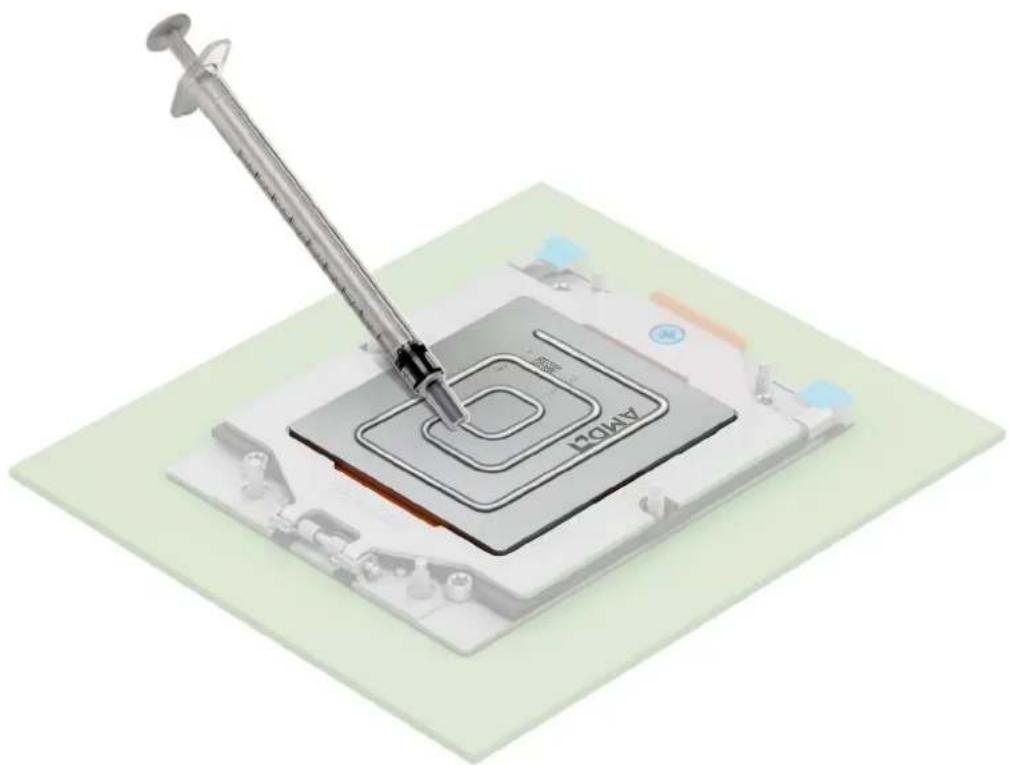

Installation du processeur....115

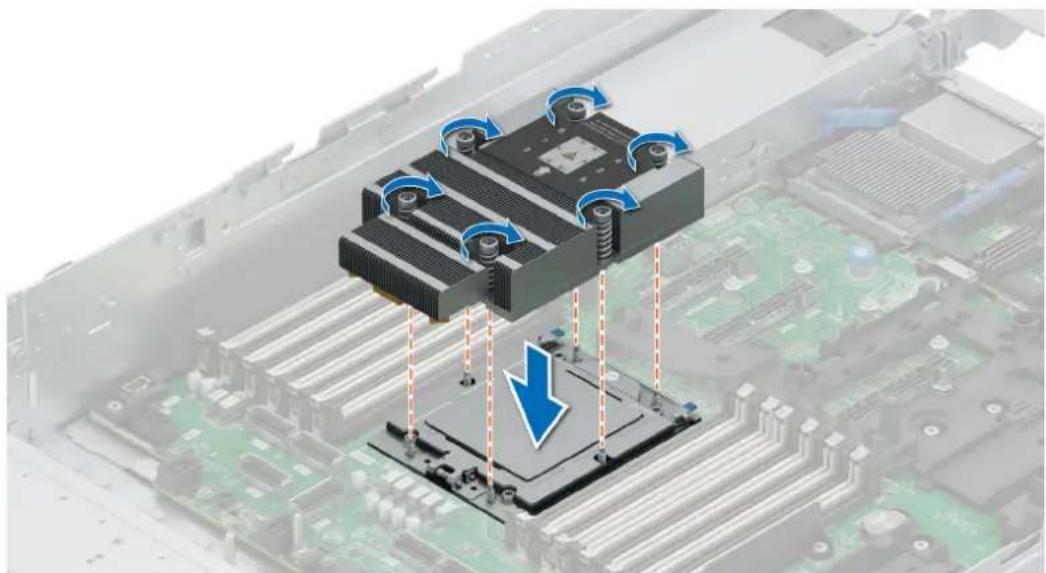

Installation du module du dissipateur de chaleur....117

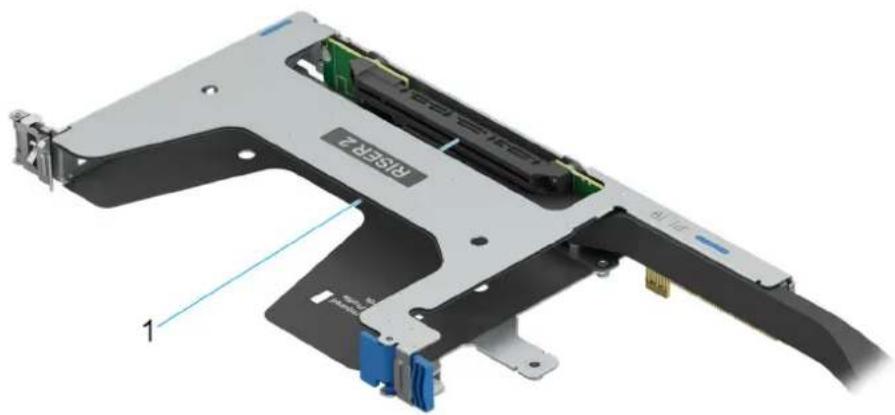

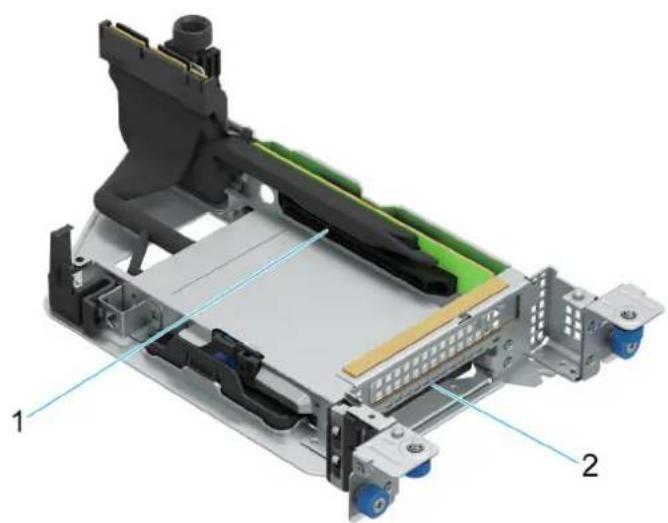

Cartes d'extension et cartes de montage pour cartes d'extension.... 119

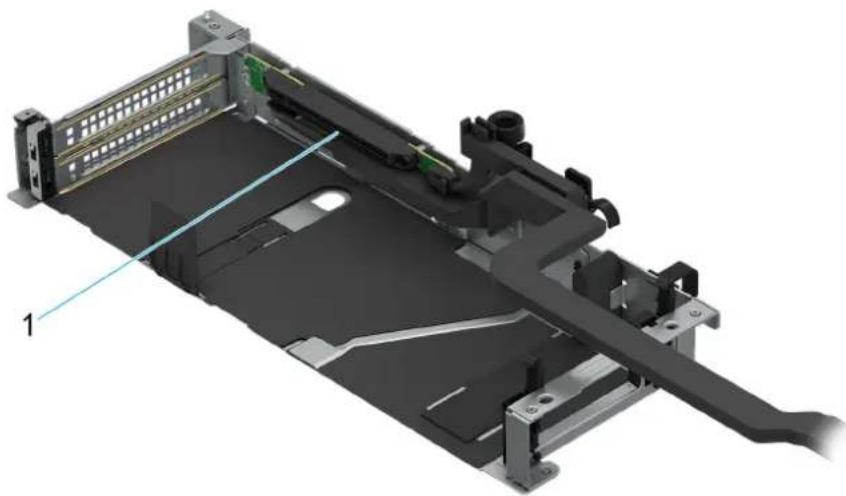

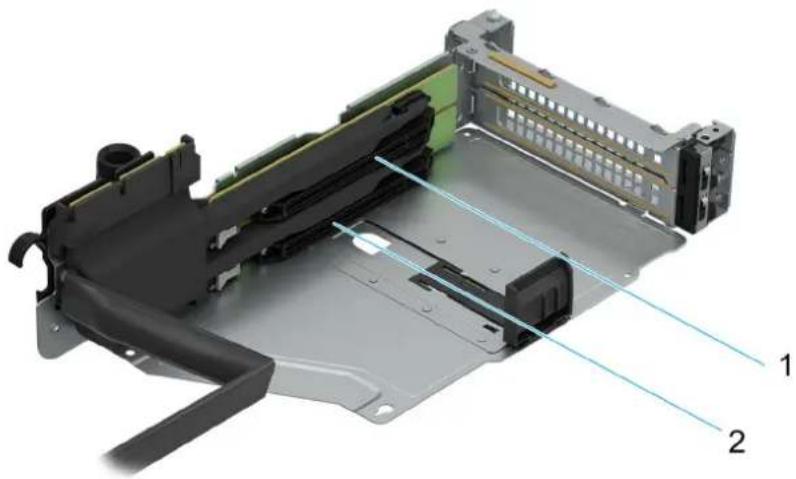

Consignes d'installation des cartes d'extension....119

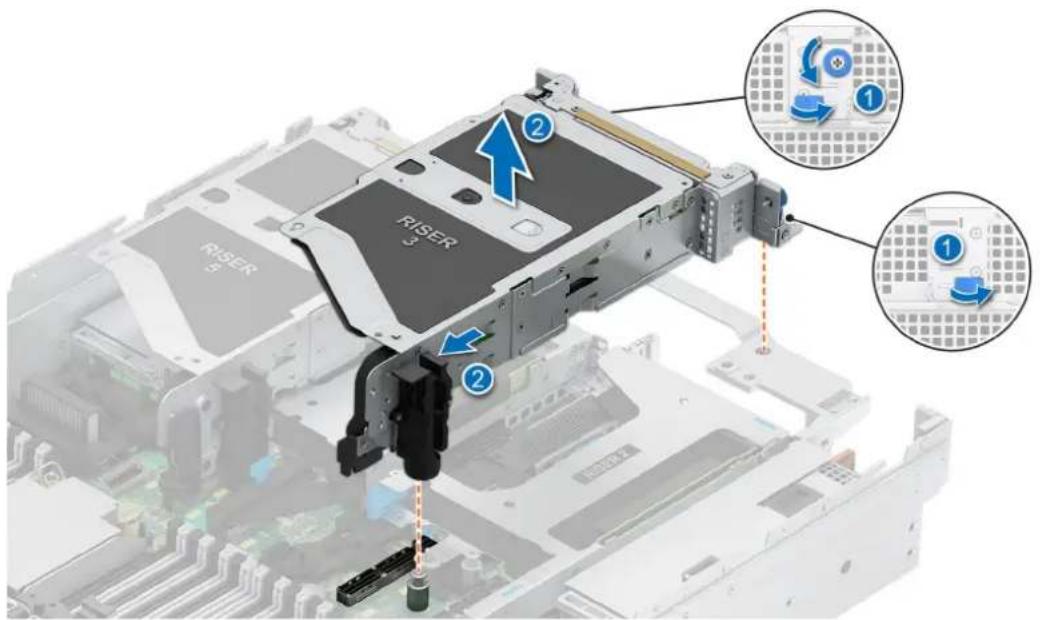

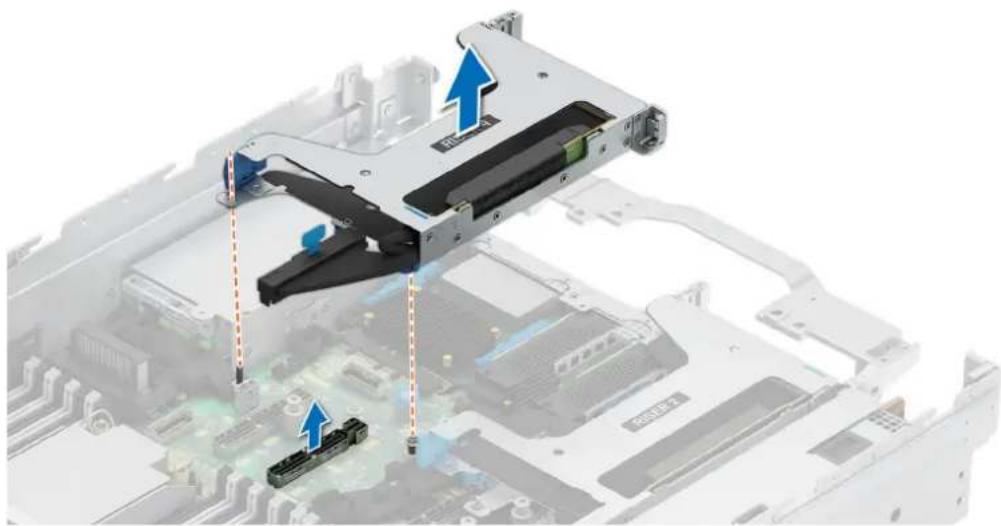

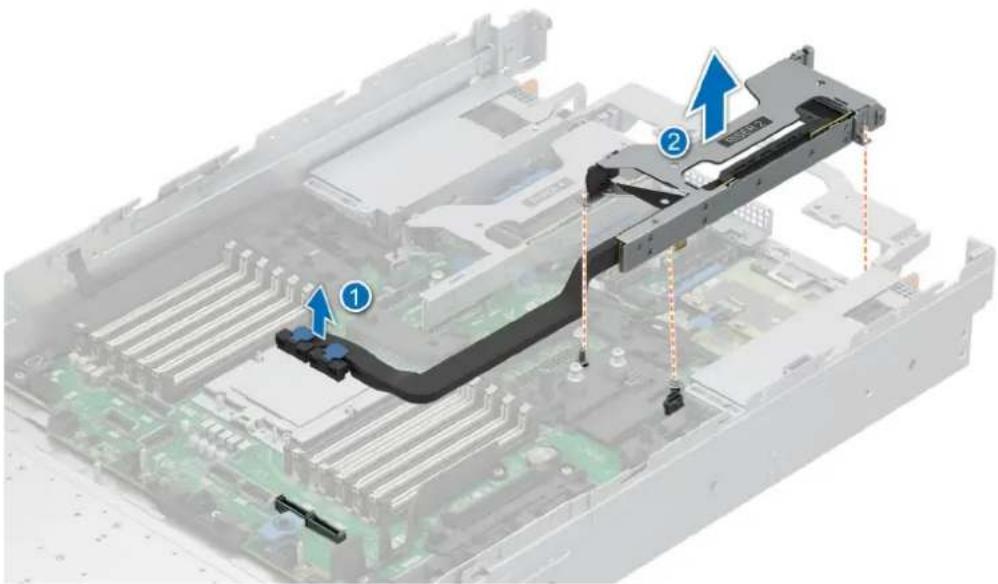

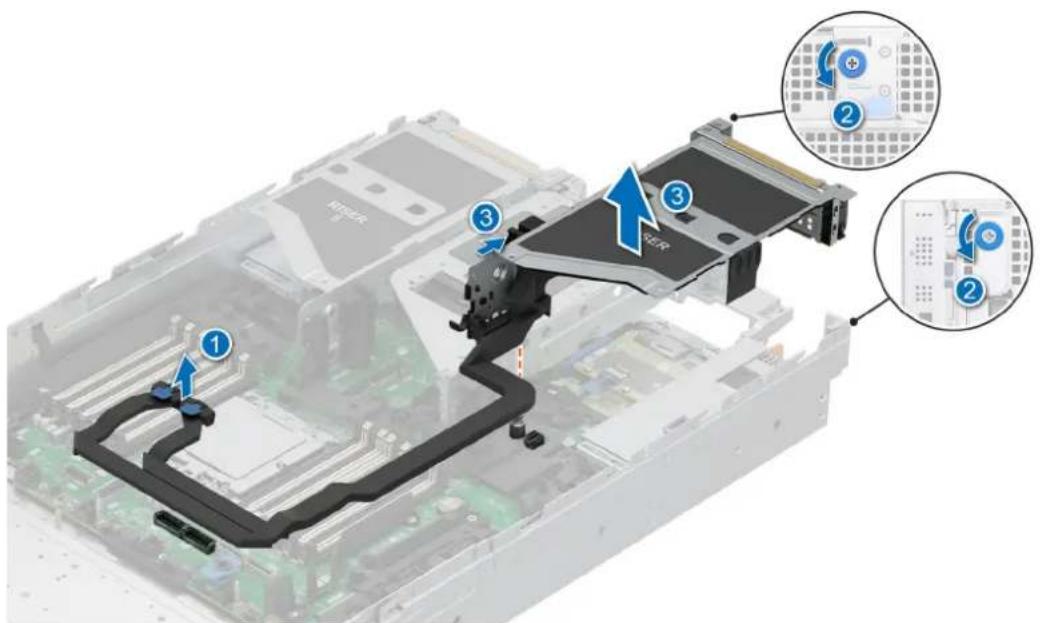

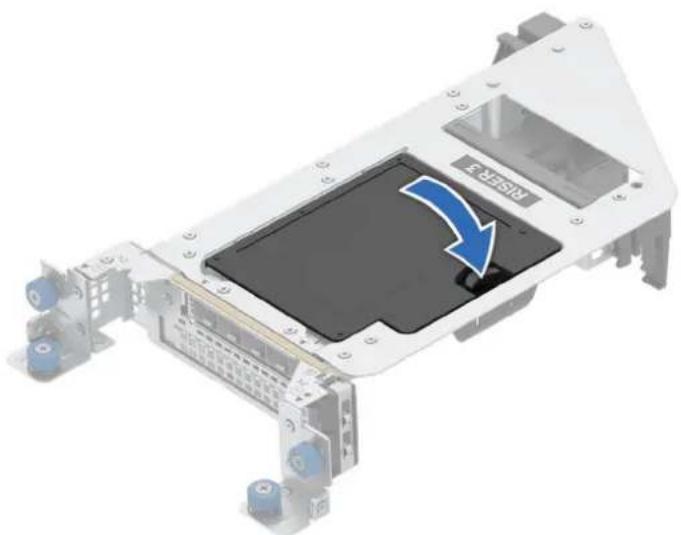

Retrait des cartes de montage arrière pour carte d'extension.... 126

Installation des cartes de montage pour carte d'extension arrière....128

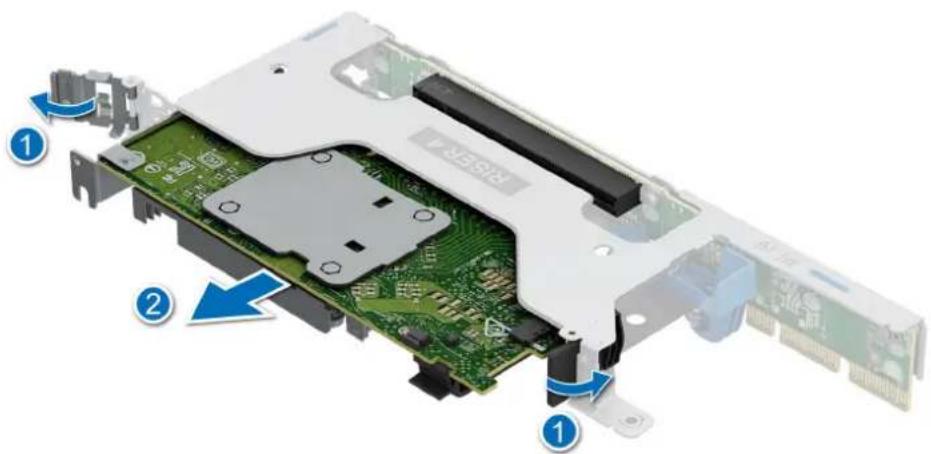

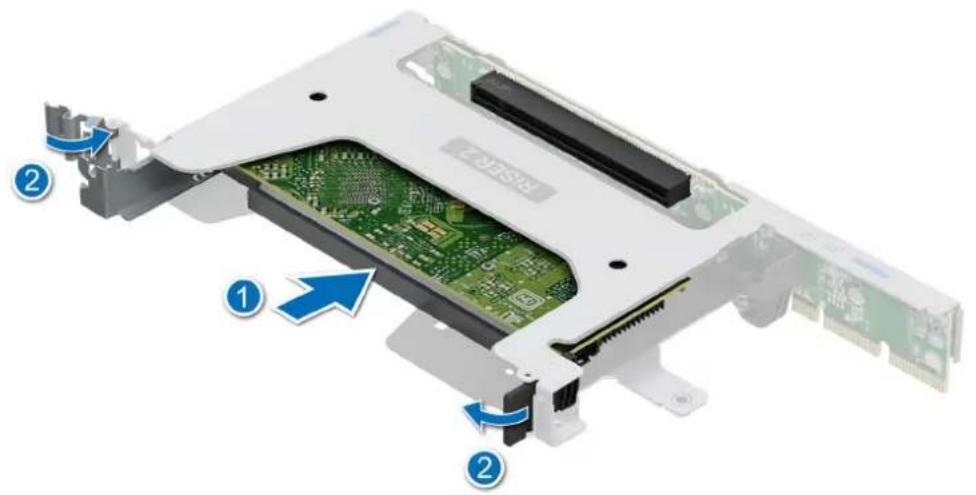

Retrait d'une carte d'extension de la carte de montage pour carte d'extension....130

Installation d'une carte d'extension dans la carte de montage pour carte d'extension.... 134

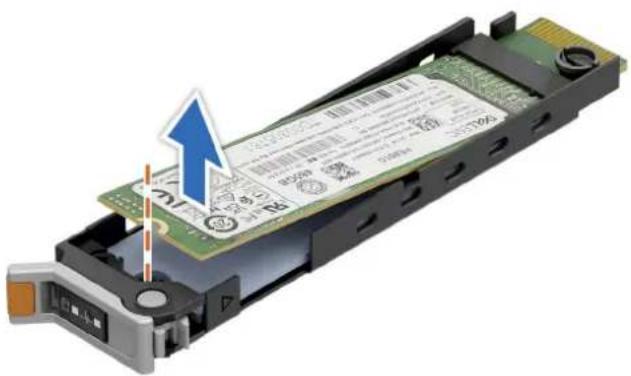

Module SSD M.2....140

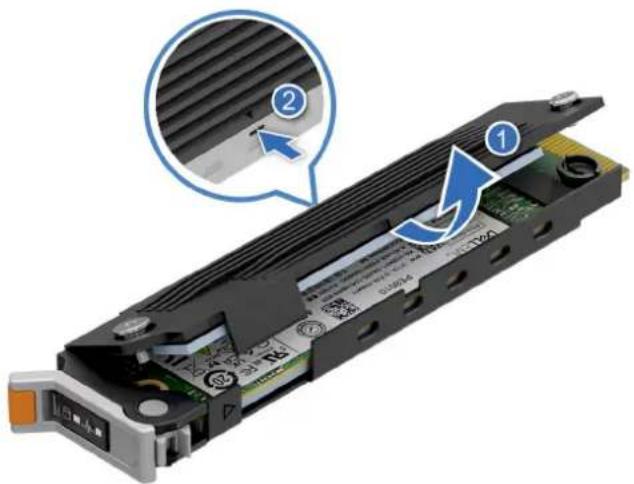

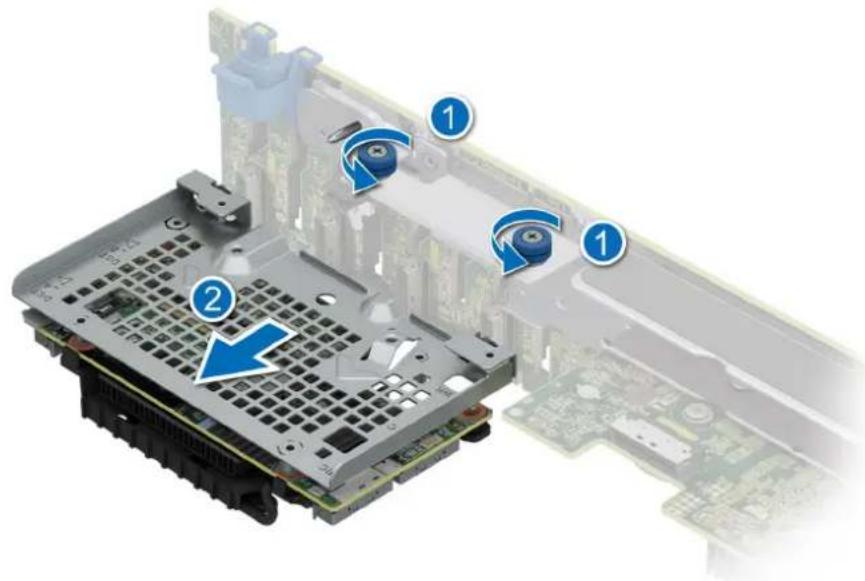

Module BOSS-N1 FDC-MHS en option.... 144

Retrait du module BOSS-N1 DC-MHS....144

Installation du module BOSS-N1 DC-MHS.... 145

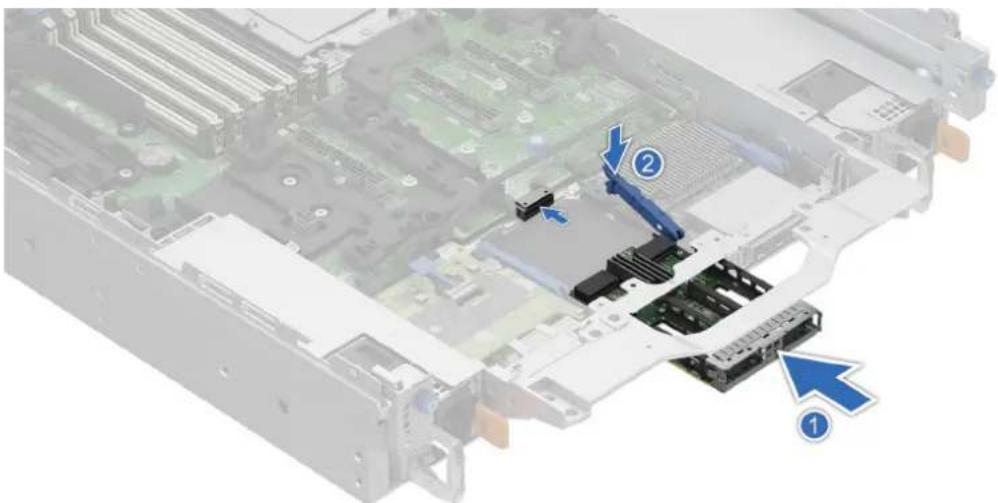

Carte OCP NIC en option....147

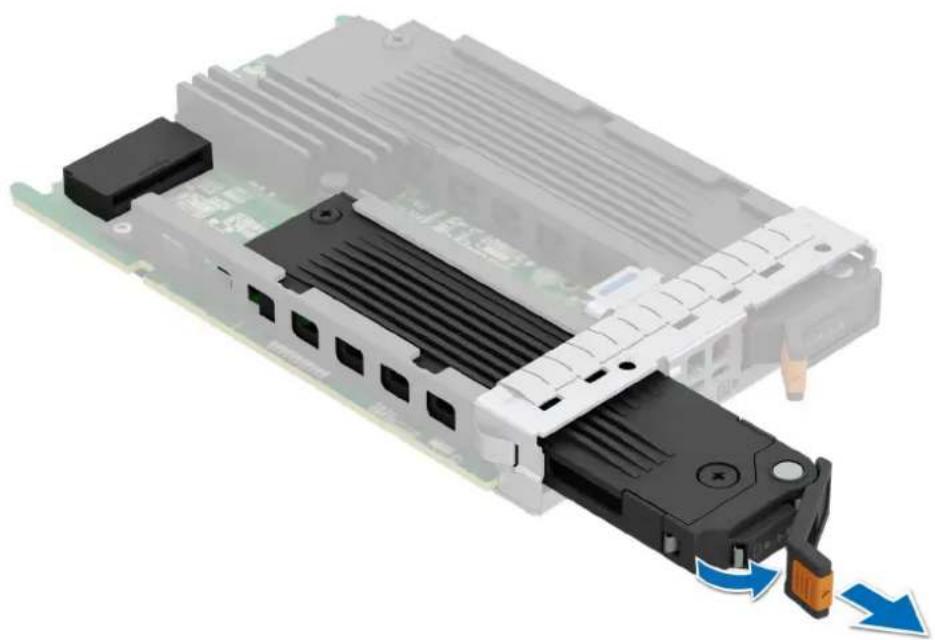

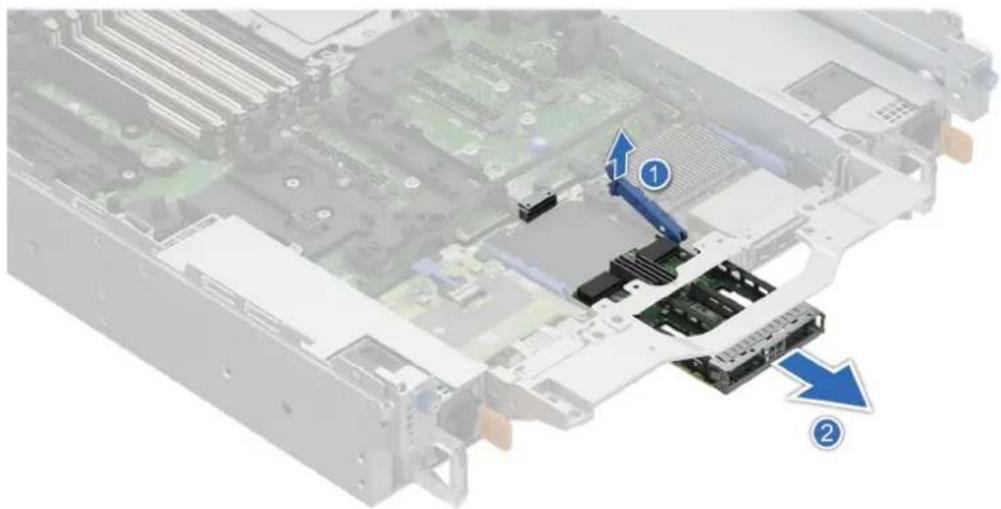

Retrait de la carte NIC OCP arrière....147

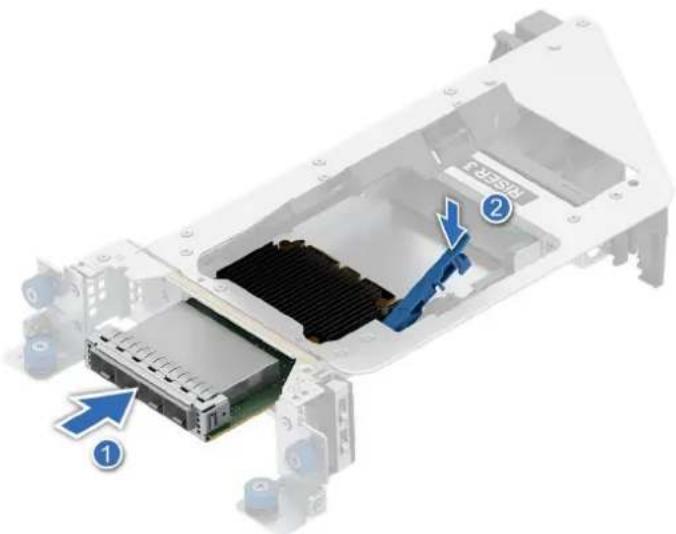

Installation de la carte NIC OCP arrière....148

Module de contrôle sécurisé (DC-SCM) pour centre de données....150

Retrait de la carte DC-SCM....150

Installation de la carte DC-SCM....151

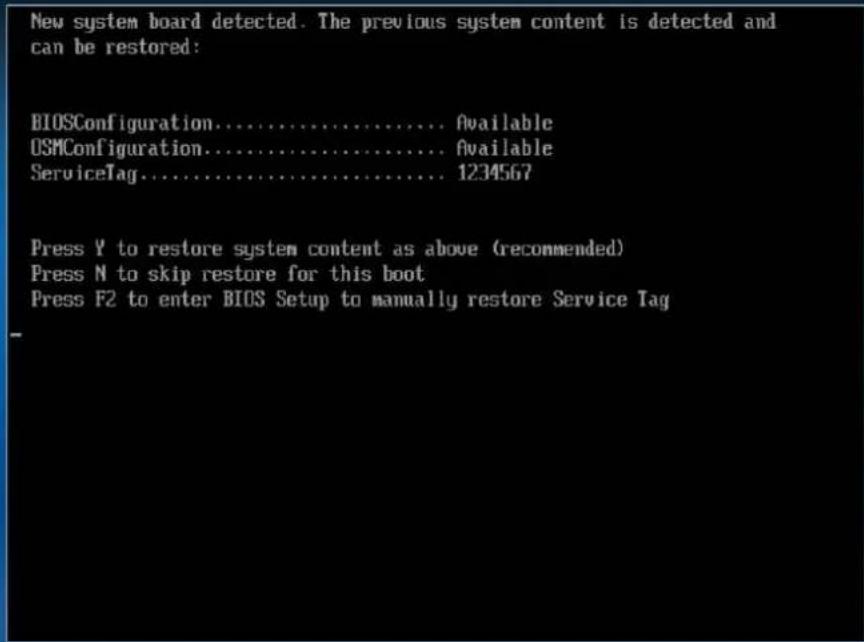

Restauration du système à l'aide de la fonctionnalité de restauration facile....152

Mise à jour manuelle du numéro de série....153

Carte Attic....153

Retrait de la carte Attic....153

Installation de la carte Attic....154

Restauration du système à l'aide de la fonctionnalité de restauration facile....155

Mise à jour manuelle du numéro de série....156

Carte USB interne (en option)....157

Retrait de la carte USB interne....157

Installation de la carte USB interne....157

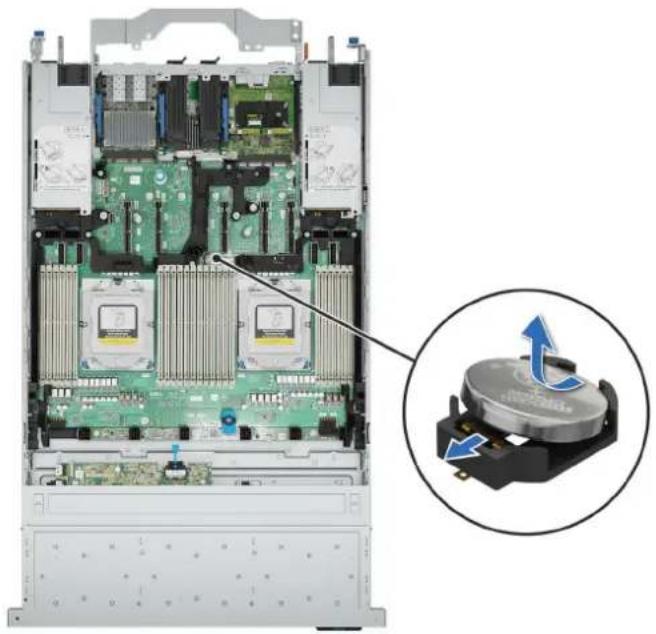

Batterie du système....158

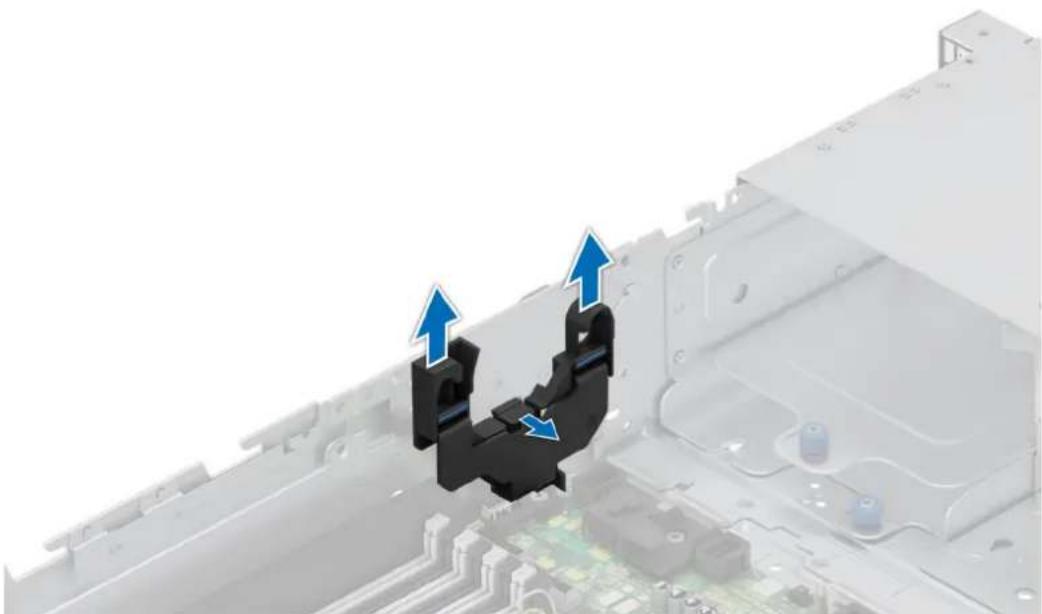

Remise en place de la batterie du système....158

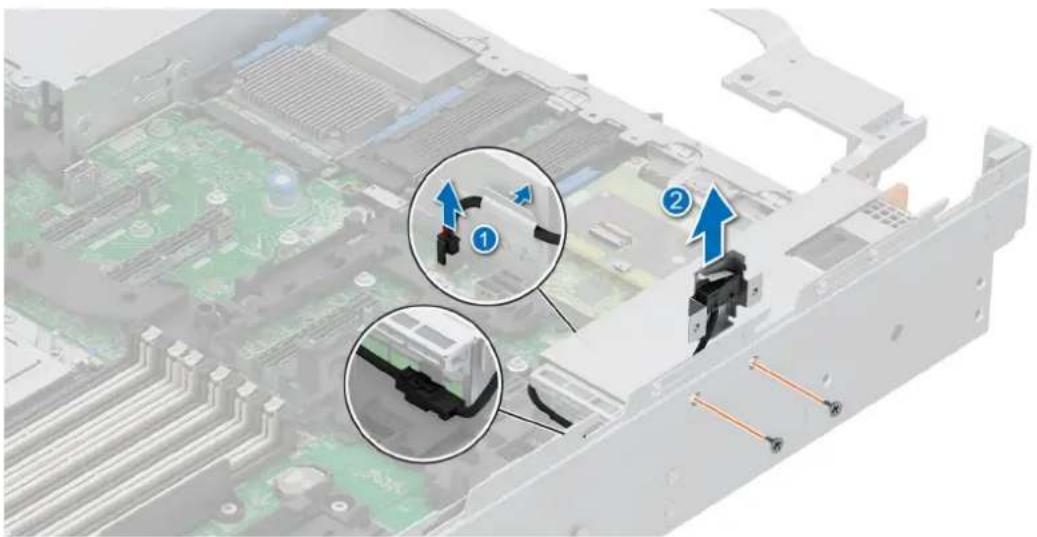

Commutateur d'intrusion....160

Retrait du module du commutateur d'intrusion.... 160

Installation du module du commutateur d'intrusion....161

Bloc d'alimentation....162

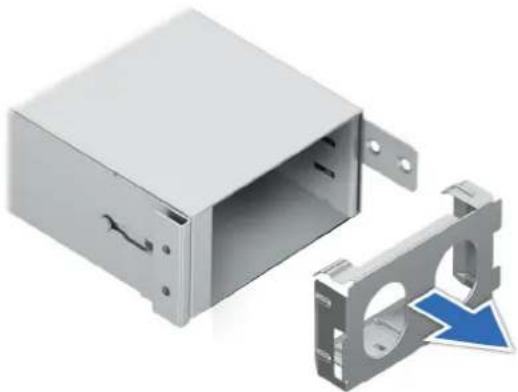

Retrait de la plaque de recouvrement d'un bloc d'alimentation....162

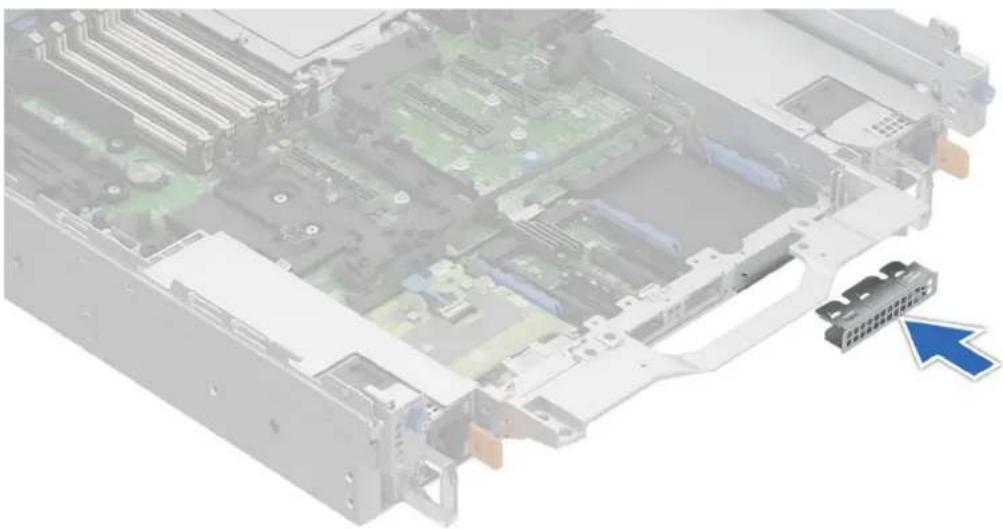

Installation de la plaque de recouvrement d'un bloc d'alimentation.... 163

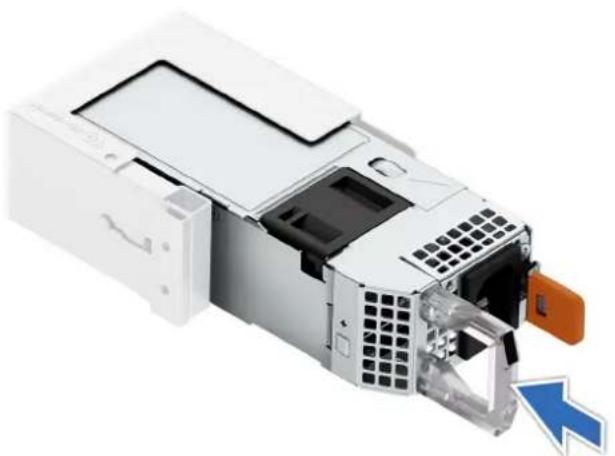

Retrait d'un bloc d'alimentation....164

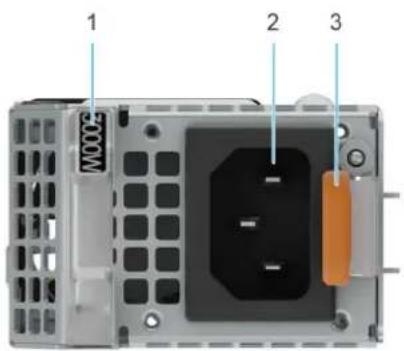

Installation d'un bloc d'alimentation....165

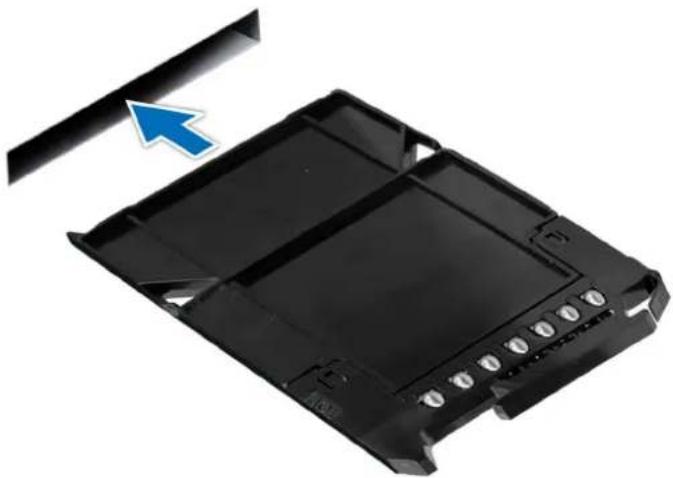

Retrait du cache du bloc d'alimentation....166

Installation du cache de bloc d'alimentation.... 167

Initialisation du module TPM 2.0 pour les utilisateurs....168

Carte HPM....168

Retrait de la carte HPM....168

Installation de la carte HPM....169

panneau de commande....170

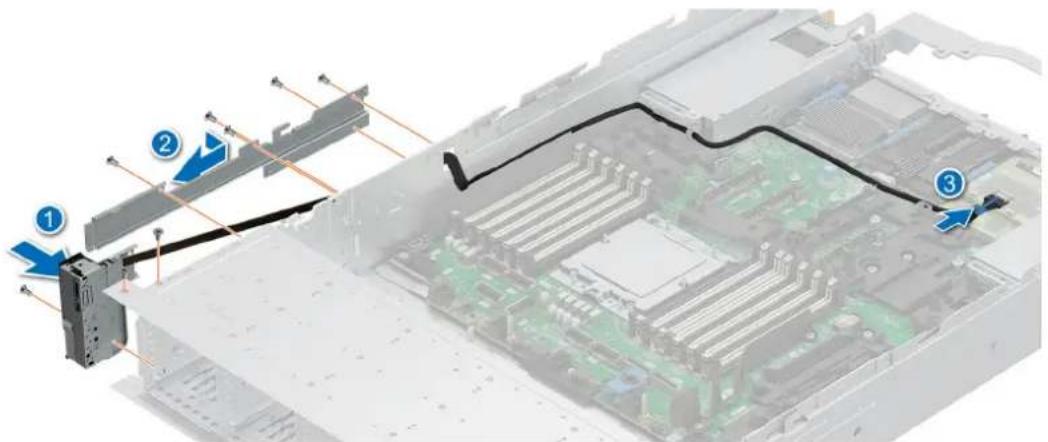

Retrait du panneau de commande droit/principal.... 170

Installation du panneau de commande droit/principal....171

Retrait du panneau de commande gauche/secondaire du KVM....172

Installation du panneau de commande gauche/secondaire du KVM....173

Chapitre 8: Kits de mise à niveau....175

Composants du kit de mise à niveau du processeur....175

Kit de module BOSS-N1 DCMHS....176

Kit de processeur graphique....177

Kit de module PERC....177

Chapitre 9: Diagnostics du système et codes des voyants.... 179

Voyant LED du bouton d'alimentation....179

Codes des voyants d'intégrité du système et d'ID du système.... 179

Codes des voyants de la carte NIC....180

Codes du voyant du bloc d'alimentation....181

Codes des voyants du disque....182

Codes des voyants LED des disques E3.S EDSFF....183

Utilisation des diagnostics du système....184

Diagnostics du système intégré Dell....184

Chapitre 10: Cavaliers et connecteurs....186

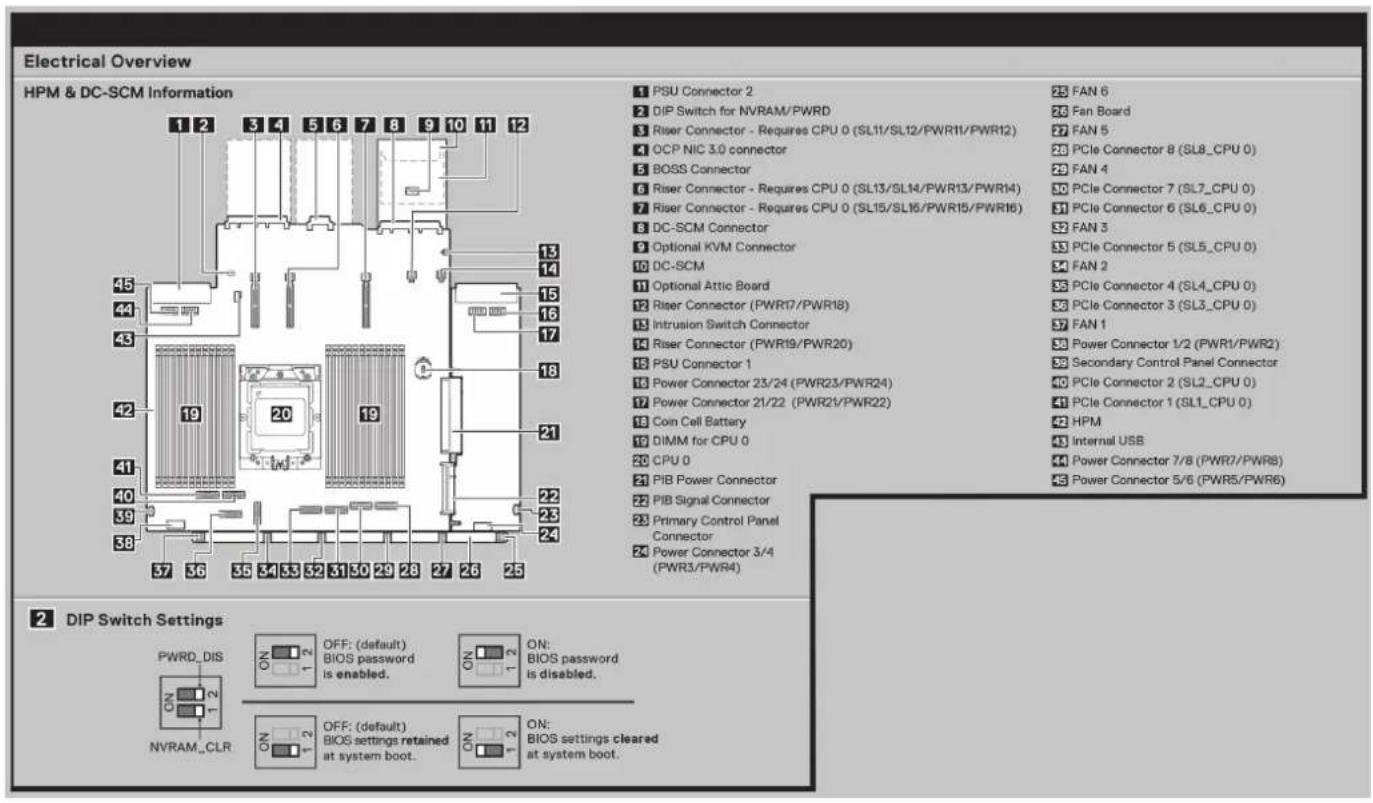

Connecteurs et cavaliers de la carte HPM....186

Paramètres des cavaliers de la carte HPM....188

Désactivation d'un mot de passe oublié....188

Chapitre 11: Aide disponible.... 190

Informations sur le service de recyclage ou de fin de vie....190

Accès aux informations système à l'aide de QRL_Estoque....190

QRL (Quick Resource Locator) pour système PowerEdge R7715....191

Réception d'un support automatisé avec Passerelle de connexion sécurisée (SCG).... 191

Chapitre 12: Ressources de documentation.... 192

À propos du présent document

Ce document fournit une présentation du système, des informations sur l'installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants.

Configurations et fonctionnalités du système PowerEdge R7715

Le système PowerEdge R7715 est un serveur 2U qui prend en charge les éléments suivants :

• Un processeur AMD EPYC série 9005 de 5 ^e génération, avec jusqu'à 160 cœurs Zen5 par processeur

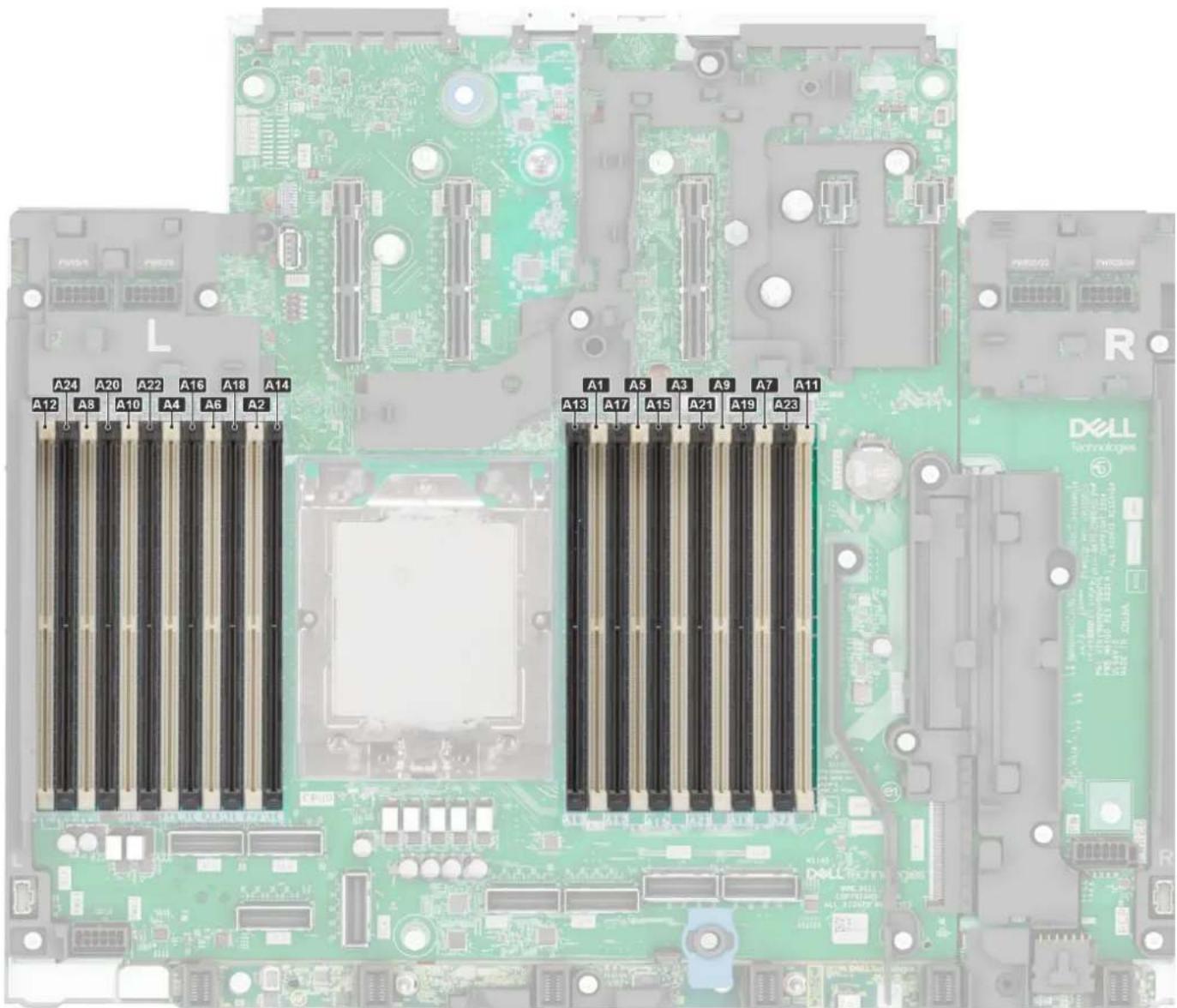

  ●Vingt- quatre emplacements DIMM
• Deux blocs d'alimentation CA ou CC redondants
• Configuration sans fond de panier
• Jusqu'à 2 disques U.2
• Jusqu'à 8 disques SSD universels de 2,5 pouces
• Jusqu'à 8 disques EDSFF E3.S NVMe Gen5
• Jusqu'à 12 disques SAS/SATA de 3,5 pouces
• Jusqu'à 16 disques SAS/SATA16 disques de 2,5 pouces + 8 disques U.2
• Jusqu'à 16 disques de 2,5 pouces
• Jusqu'à 16 disques NVMe EDSFF E3.S de 5e génération
• Jusqu'à 24 disques SAS/SATA de 2,5 pouces.
• Jusqu'à 32 disques EDSFF E3.S NVMe Gen5
• Jusqu'à 40 disques EDSFF E3.S NVMe Gen5

i REMARQUE : La carte système est appelée carte HPM (Host Processor Module) dans ce document.
i REMARQUE : Pour plus d'informations sur l'échange à chaud des disques SSD NVMe PCIe, consultez le Guide de l'utilisateur des disques SSD Dell Express Flash NVMe PCIe sur Page de support Dell > Parcourir tous les produits > Infrastructure > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Sélectionnez ce produit > Documentation > Manuels et documents.
i REMARQUE : Toutes les instances de disques SAS et SATA sont appelées disques dans ce document, sauf indication contraire.
PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Sujets :

• Configurations système : vue avant du système PowerEdge R7715
• Configurations système : vue arrière du système PowerEdge R7715
• À l'intérieur du système
• Localisation du code de service express et de l'étiquette de service
• Étiquette des informations système
• Matrice de compatibilité rack et de dimensionnement des rails

Configurations système : vue avant du système PowerEdge R7715

Figure 1. Vue avant d'un système de disques sans fond de panier

Tableau 1. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.1 REMARQUE: Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.1 REMARQUE: Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Panneau vide S/O Panneau vide pour permettre à l'air de circuler pour une efficacité thermique optimale.
3. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
4. Numéro de série express S/O	L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

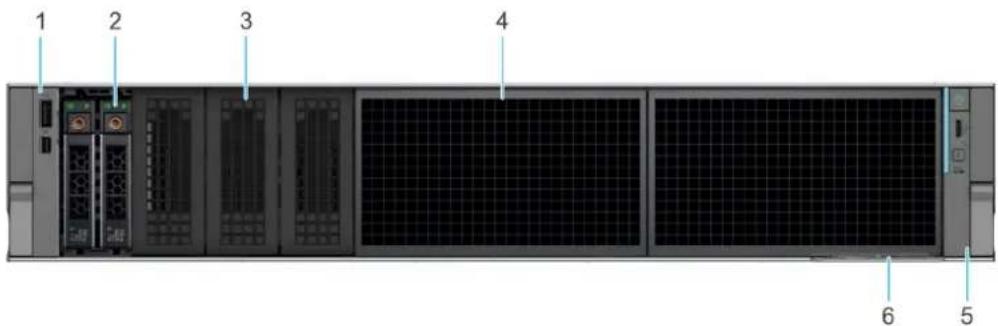

Figure 2. Vue avant d'un système à 2 disques U.2

Tableau 2. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.iii REMARQUE: Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.iii REMARQUE: Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.De 3 à 4 Panneau vide S/O Panneau vide pour permettre à l'air de circuler pour une efficacité thermique optimale.
5. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
6 Numéro de série express S/O	L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Figure 3. Vue avant d'un système à 8 disques universels de 2,5 pouces

Tableau 3. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
	i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.

Tableau 3. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et logements	Icône Description
		i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau vide S/O Panneau vide pour permettre à l'air de circuler pour une efficacité thermique optimale.
4. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
5. Numéro de série express S/O		L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Figure 4. Vue avant d'un système à 8 disques NVMe EDSFF E3.S Gen5

Tableau 4. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
	i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.
	i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau vide S/O Panneau vide pour permettre à l'air de circuler pour une efficacité thermique optimale.
4. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
5. Numéro de série express S/O	L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès

Tableau 4. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et logements	Icône Description

Figure 5. Vue avant d'un système à 12 disques SAS/SATA de 3,5 pouces

Tableau 5. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.[IMAGE] REMARQUE: Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.[IMAGE] REMARQUE: Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
4. Numéro de série express S/O	L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.
REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.

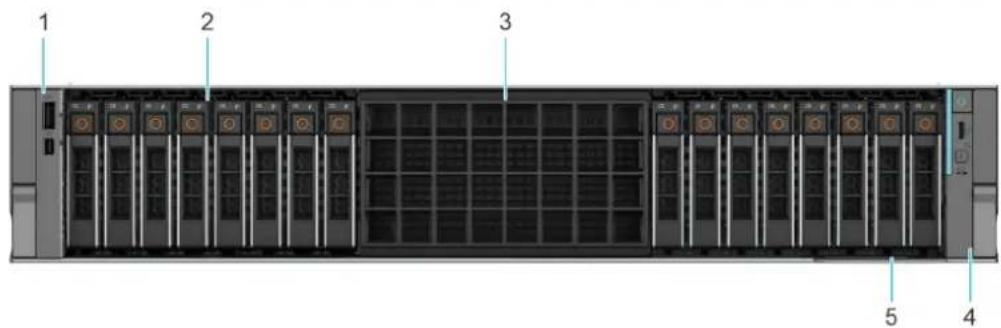

Figure 6. Vue avant d'un système à 16 disques de 2,5 pouces

Tableau 6. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
	i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.
	i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau vide S/O Panneau vide pour permettre à l'air de circuler pour une efficacité thermique optimale.
4. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
5. Numéro de série express S/O	L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Figure 7. Vue avant du système à 16 disques NVMe EDSFF Gen5 E3.s

Tableau 7. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
	REMARQUE: Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.

Tableau 7. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et logements	Icône Description
		i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau vide S/O Panneau vide pour permettre à l'air de circuler pour une efficacité thermique optimale.
4. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
5. Numéro de série express S/O		L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Figure 8. Vue avant d'un système à 16 disques SAS4/SATA de 2,5 pouces + 8 disques U.2 NVMe de 2,5 pouces

Tableau 8. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort.Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.Mini-DisplayPort : permet de connecter un appareil d'affichage au système.RemarQUE: Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.RemarQUE: Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct ainsi que le voyant d'état iDRAC Direct
4. Numéro de série express S/O L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Figure 9. Vue avant d'un système à 24 disques SAS/SATA de 2,5 pouces

Tableau 9. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
	i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.
	i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
4. Numéro de série express S/O	L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Figure 10. Vue avant du système à 32 disques SSD NVMe EDSFF Gen5 E3.s

Tableau 10. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
	i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.
	i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau vide S/O Panneau vide pour permettre à l'air de circuler pour une efficacité thermique optimale.
4. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
5. Numéro de série express S/O	L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Figure 11. Vue avant d'un système à 40 disques NVMe EDSFF E3.S Gen5

Tableau 11. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et logements	Icône Description
1. Panneau de commande gauche (LCP) - secondaire	S/O Contient le port USB 2.0 Type-A (KVM LCP en option) et le port Mini DisplayPort (KVM LCP en option).●Port USB 2.0 Type-A (KVM LCP en option) : ce port est compatible USB 2.0 avec les fonctions KVM LCP en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
	REMARQUE: Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.

Tableau 11. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et logements	Icône Description
		i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques pris en charge sur votre système.
3. Panneau de commande droit (RCP) - principal	S/O Contient le bouton d'alimentation et le port USB, le port micro iDRAC Direct, ainsi que le voyant d'état iDRAC Direct.
4. Numéro de série express S/O		L'étiquette de service express est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès par défaut sécurité à l'iDRAC, l'étiquette d'informations contient également le mot de passe par défaut sécurisé iDRAC.

Panneau de commande gauche (LCP) - secondaire

Le LCP assure le support de la gestion au niveau du boîtier ou de l'intégrité du système en un coup d'œil. Le voyant d'intégrité et d'identification du système se trouve sur le LCP du système.

Le LCP est disponible sous trois références SKU :

• Cache
• Module KVM
• Quick Sync 2,0

Figure 12. Cache de disque LCP

1. Panneau de commande vide

Figure 13. LCP avec KVM en option

1. USB 2.0 (LCP/KVM)
2. Mini DisplayPort
3. Loquet à fermeture rapide (vis NEBS située en dessous)

Figure 14. Panneau de configuration gauche (LCP) - secondaire avec Quick Sync 2.0 en option

1. Bouton Quick Sync 2.0

Panneau de commande droit (RCP) - principal (RCP)

Le panneau de commande droit (RPC) - principal englobe la plupart des fonctionnalités qui ne sont plus prises en charge par le panneau de commande gauche.

Fonctions du panneau de commande droit (RCP) - principal :

1. Loquet à fermeture rapide (vis NEBS située en dessous)
2. Bouton d'identification du système
3. Port USB 2.0 Type-C
4. Indicateur d'état de l'hôte
5. Bouton d'alimentation

Figure 15. Panneau de commande droit (RCP) - principal du système R7715

Tableau 12. Codes des voyants d'intégrité du système et d'ID du système

L'intégrité du système et code de la LED ID du système	État
Bleu uni Indique que le système est sous tension et intègre, et que le mode d'ID système est inactif. Appuyez sur le bouton de l'ID système pour passer au mode d'ID système.
Bleu clignotant Indique que le mode d'ID système est actif. Appuyez sur le bouton de l'ID système pour passer au mode d'intégrité du système.
Orange clignotant Indique que le système rencontre une panne. Recherchez des messages d'erreur spécifiques dans le journal des événements système. Guide EEMI

Configurations système : vue arrière du système PowerEdge R7715

Figure 16. Vue arrière du système

Tableau 13. Vue arrière du système

Élément Ports, panneaux ou logements Icône Description
1 Carte de montage 1 pour carte d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
2 Carte de montage 2 pour carte d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
3 Ports NIC OCP S/O Ce port prend en charge OCP 3.0.

Tableau 13. Vue arrière du système (suite)

Élément Ports, panneaux ou logements Icône Description
4 Carte de montage 4 pour carte d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
5 Carte de montage 5 pour carte d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
6 Bloc d'alimentation (PSU 2) Indique ☐loc d'alimentation 2.
7 Port NIC OCP S/O Ce port prend en charge OCP 3.0.
8 BOSS-N1 DC-MHS S/O Permet d'installer le BOSS-N1 DC-MHS.
9 Port Ethernet BMC dédié S/O Vous permet d'accéder à distance à Open Server Manager.
10 Port USB 3.1 Le port USB est à 9 broches et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
11 Port USB 3.1 Le port USB est à 9 broches et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
12 Port VGA Permet de connecter un appareil d'affichage au système.
13 Bloc d'alimentation (PSU 1) Indique le bloc d'alimentation 1.

Figure 17. Vue arrière du système de refroidissement liquide

Tableau 14. Vue arrière du système

Élément	Ports, panneaux ou logements Icône Description
1	Carte de montage 1 pour carte d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
2	Carte de montage 3 pour carte d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
3	Tubes du module de refroidissement liquide	S/O Le refroidissement à froid circule dans le système à partir d'un tube et le refroidissement à chaud quitte le système à partir d'un autre tube.
4	Carte de montage 5 pour carte d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
5	Bloc d'alimentation (PSU 2) Indique le bloc d'alimentation 2.
6	Port NIC OCP	S/O Ce port prend en charge OCP 3.0.
7	BOSS-N1 DC-MHS S/O Permet d'installer le BOSS-N1 DC-MHS.
8	Port Ethernet BMC dédié S/O Vous permet d'accéder à distance à Open Server Manager.
9	Port USB 3.1 Le port USB est à 9 broches et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.

Tableau 14. Vue arrière du système (suite)

Élément Ports, panneaux ou logements Icône Descriptionent

10 Port USB 3.1 Le port USB est à 9 broches et est compatible USB 3.0. Ce port permetde connecter des périphériques USB au système.

11 Port VGA Permet de connecter un appareil d'affichage au système.

12 Bloc d'alimentation (PSU 1) Indique le bloc d'alimentation 1.

À l'intérieur du système

Figure 18. À l'intérieur du système de configuration de refroidissement liquide

1. Fond de panier 2. Ventilateurs de refroidissement
2. Module de refroidissement liquide 4. Logements de barrettes de mémoire
3. BOSS-N1 DC-MHS 6. Carte OCP 3.0 NIC
4. Blocs d'alimentation 8. Carte DC-SCM
5. Commutateur d'intrusion 10. Carte HPM
6. Fond de panier 12. Numéro de série express

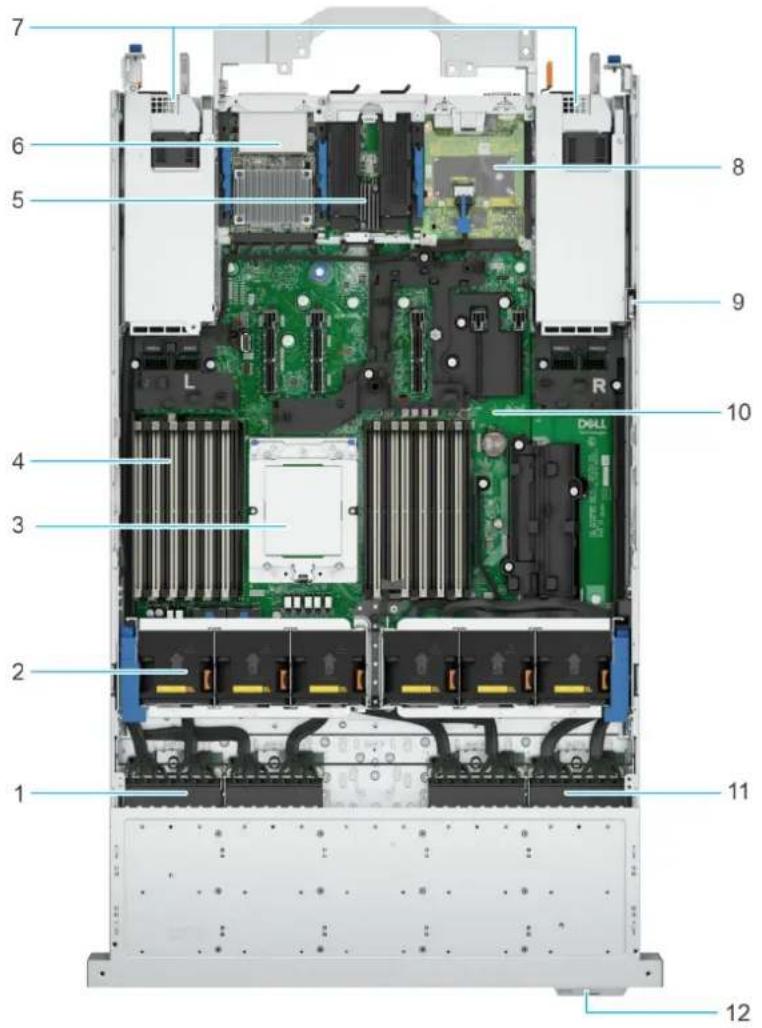

Figure 19. À l'intérieur du système

1. Fond de panier
2. Ventilateurs de refroidissement
3. Processeur
4. Logements de barrettes de mémoire
5. BOSS-N1 DC-MHS
6. Carte OCP 3.0 NIC
7. Blocs d'alimentation
8. Carte DC-SCM
9. Commutateur d'intrusion
10. Carte HPM
11. Fond de panier
12. Numéro de série express

Figure 20. Vue interne du système muni de toutes les cartes de montage

1. Fond de panier
2. Ventilateurs de refroidissement
3. Processeur
4. Logements de barrettes de mémoire
5. Carte de montage 3
6. Carte de montage 5
7. Carte de montage 4
8. Blocs d'alimentation
9. Carte de montage 2
10. Carte de montage 1
11. Commutateur d'intrusion
12. Carte HPM
13. Fond de panier
14. Numéro de série express

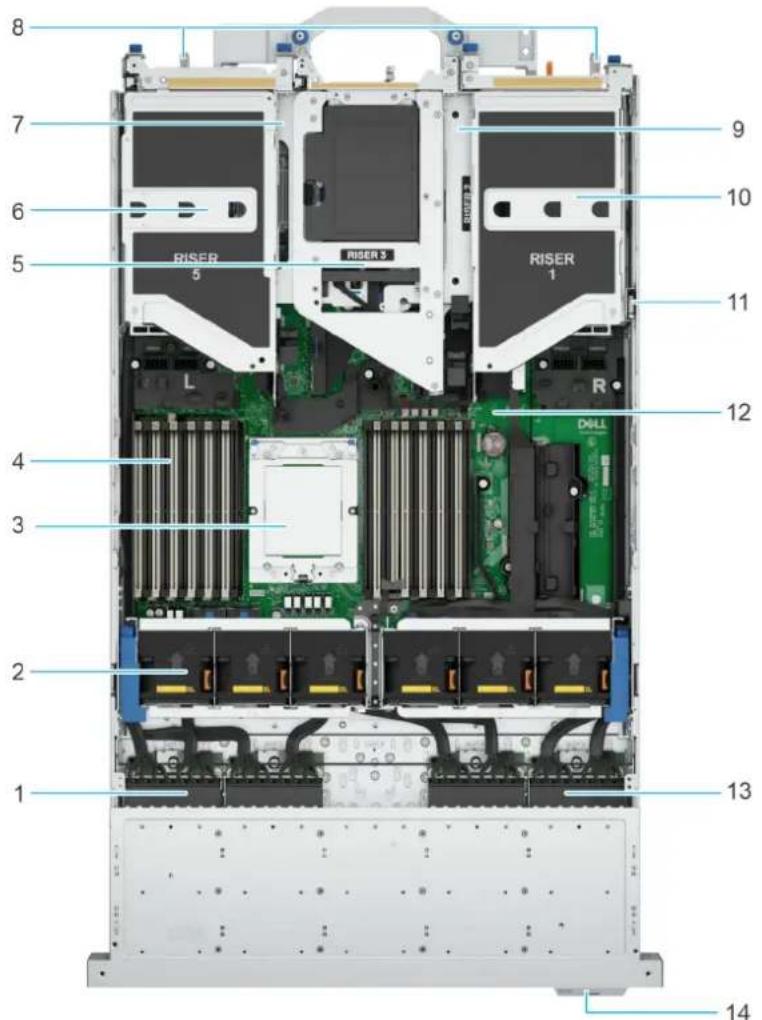

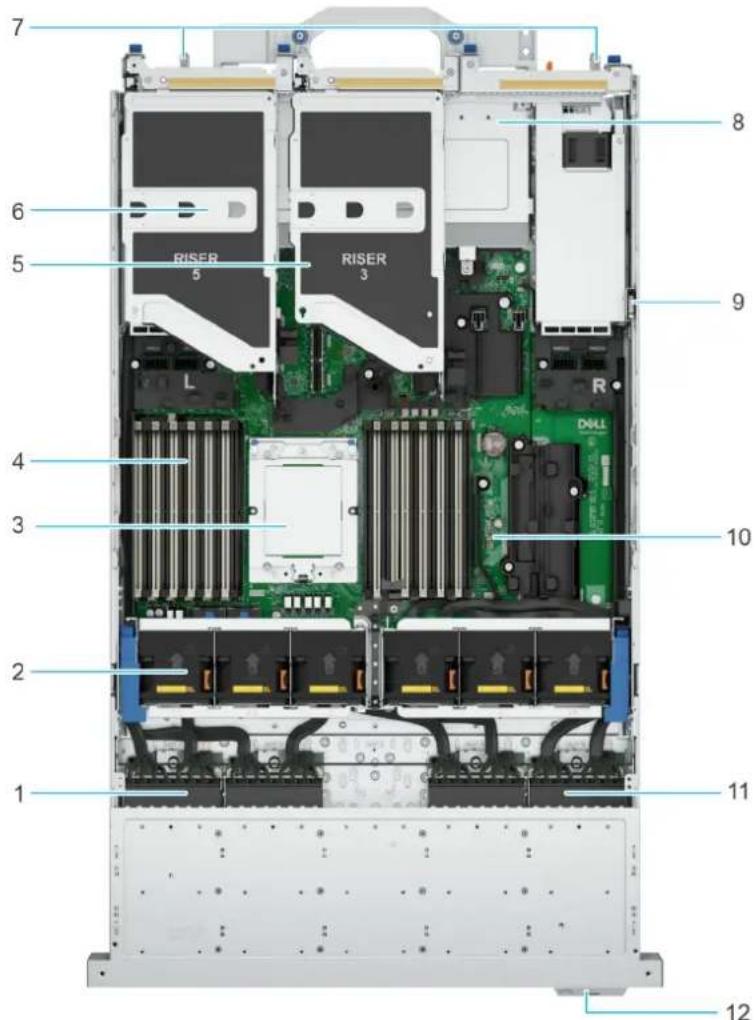

Figure 21. Vue interne du système muni des cartes de montage 3 et 5

1. Fond de panier
2. Ventilateurs de refroidissement
3. Processeur
4. Logements de barrettes de mémoire
5. Carte de montage 3
6. Carte de montage 5
7. Blocs d'alimentation
8. Cache des cartes de montage 2 et 4 hauteur standard
9. Commutateur d'intrusion
10. Carte HPM
11. Fond de panier
12. Numéro de série express

Localisation du code de service express et de l'étiquette de service

Le code de service express et le numéro de série uniques permettent d'identifier le système.

L'étiquette d'informations est à l'avant du système et inclut des informations sur le système, telles que l'étiquette de service, le code de service express, la date de fabrication, la carte NIC, l'adresse MAC, l'étiquette QRL, etc.

Figure 22. Localisation du code de service express et de l'étiquette de service

1. Numéro de série express (vue avant)
2. Numéro de série express (vue arrière)
3. OMM (non applicable)
4. Mot de passe, adresse MAC
5. Étiquette de service, code de service express, étiquette QRL My Dell

Étiquette des informations système

L'étiquette d'information du système se trouve sur la face arrière du capot du système.

Figure 23. Informations de maintenance : présentation mécanique

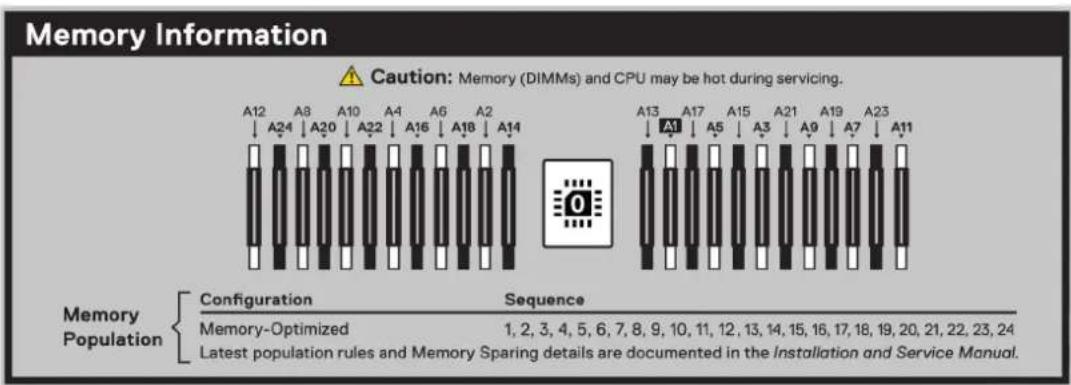

Figure 24. Informations sur la mémoire

Figure 25. Présentation électrique

Matrice de compatibilité rack et de dimensionnement des rails

Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, voir la Matrice de compatibilité rack et de dimensionnement des rails des systèmes d'entreprise Dell disponible sur matrice-rail-rack.

Ce document fournit les informations ci-dessous :

• Informations spécifiques sur les types de rails et leurs fonctionnalités
• Plage d'ajustement des rails pour différents types de brides de montage de rack
• Profondeur des rails avec et sans accessoires de gestion des câbles.
• Types de racks supportés pour différents types de brides de montage de rack.

Caractéristiques techniques

Ce chapitre présente les caractéristiques techniques et environnementales de votre système.

Sujets :

•Dimensions du boîtier
•Poids du système
- Spécifications de la mémoire
• Spécifications du processeur
- PSU specifications
•Caractéristiques techniques des ventilateurs
- Caractéristiques des cartes de montage de cartes d'extension
•Caractéristiques du contrôleur de stockage
•Disques
•Caractéristiques du processeur graphique
- Spécifications de la batterie du système
•Systèmes d'exploitation pris en charge
- Spécifications des ports et connecteurs
•Caractéristiques vidéo
- Spécifications environnementales

Dimensions du boîtier

Figure 27. Dimensions du boîtier

Tableau 15. Dimensions du châssis du PowerEdge R7715

Disques Xa Xb Y Za Zb Zc
Toutes les configurations de disque	482,0 mm(18,97 pouces)	434 mm(17,08 pouces)	86,8 mm(3,41 pouces)	30,78 mm(1,21 pouce)Avec panneau29,89 mm(1,18 pouce)Sans panneau	700,7 mm(27,58 pouces) De l'oreille à la paroi arrière	771,62 mm(30,38 pouces) De l'oreille à la poignée du bloc d'alimentation

REMARQUE : La distance Zb renvoie à la surface externe de la paroi arrière nominale où se trouvent les connecteurs d'E/S de la carte HPM.

Poids du système

Tableau 16. Poids du système PowerEdge R7715

Configuration système Poids maximal (avec tous les disques durs ou SSD)
Configuration sans fond de panier 22,93 kg (50,55 livres)

Tableau 16. Poids du système PowerEdge R7715 (suite)

Configuration système Poids maximal (avec tous les disques durs ou SSD)
2 disques SSD U.2 20,24 kg (44,62 livres)
8 disques universels de 2,5 pouces 26,26 kg (57,89 livres)
8 disques EDSFF E3.S NVMe Gen5 27,33 kg (60,25 livres)
12 disques SAS/SATA de 3,5 pouces 26,85 kg (59,19 livres)
SAS/SATA16 disques de 2,5 pouces + 8 disques U.2 26,58 kg (58,59 livres)
16 disques de 2,5 pouces 26,81 kg (59,10 livres)
16 disques NVMe EDSFF E3.S de 5e génération 28,68 kg (63,22 livres)
24 disques SAS/SATA de 2,5 pouces 27,67 kg (61,00 livres)
32 disques EDSFF E3.S NVMe Gen5 26,68 kg (58,81 livres)
40 disques EDSFF E3.S NVMe Gen5 28,38 kg (62,56 livres)

Tableau 17. Recommandations relatives à la gestion du poids du PowerEdge R7715

Poids du boîtier Description
40 à 70 livres Deux personnes recommandées pour le soulever.
70 à 120 livres Trois personnes recommandées pour le soulever.
≥ 121 livres Utilisation d’un dispositif de levage de serveur recommandée.

Spécifications de la mémoire

Le système PowerEdge R7715 prend en charge les spécifications de mémoire suivantes pour un fonctionnement optimisé.

Tableau 18. Spécifications de la mémoire

Type de module DIMM	Rangée DIMM Capacité D	MM	Double processeur
			Capacité minimale du système	Capacité maximale du système
RDIMM Une rangée	16 To	16 Go	384 Go
	Double rangée	32 Go	32 Go	768 Go
		64 Go 64 Go	1,5 TB
		96 Go 96 Go	2,3 To
		128 Go	128 Go	3 To
	Huit rangs	256 Go	256 Go	6 To

Tableau 19. Sockets de module de mémoire

Sockets de module de mémoire	Vitesse
24 logements DIMM DDR5	5200 MT/s, 4000 MT/s

i REMARQUE : Les logements DIMM de mémoire ne sont pas enfichables à chaud.
i REMARQUE : Le processeur peut réduire les performances de la vitesse nominale des barrettes DIMM.

Spécifications du processeur

Tableau 20. Spécifications du processeur PowerEdge R7715

Processeur pris en charge Nombre de processeurs pris en charge
Processeur AMD EPYC série 9005 de 5^e génération un

PSU specifications

Caractéristiques techniques des ventilateurs

Le système PowerEdge R7715 prend en charge jusqu'à 6 ventilateurs standard (STD).

Tableau 23. Caractéristiques techniques des ventilateurs

Type de ventilateur	Abréviation	Désigné également sous le nom	Couleur de l’étiquette	Image de l’étiquette
Ventilateurs silver hautes performances (HPR)	HPR SLVR Silver Silver
Ventilateurs très hautes performances (VHP)	HPR GOLD	Gold Gold

Tableau 23. Caractéristiques techniques des ventilateurs (suite)

Type de ventilateur	Abréviation	Désigné également sous le nom	Couleur de l’étiquette	Image de l’étiquette
Ventilateurs hautes performances de qualité Platinum (HPR Pltm)	HPR PLTM	Platinum Platinum

Caractéristiques des cartes de montage de cartes d'extension

Le système PowerEdge R7715 prend en charge jusqu'à deux logements PCI express (PCIe) (logements Gen5), deux cartes NIC OCP et un module BOSS sur la carte HPM.

Tableau 24. Logements de carte d'extension pris en charge sur la carte HPM

Logement PCIe	Carte de montage pour carte d'extension	Connexion des processeurs	Hauteur Longueur	Largeur du logement
Logement 1	*R1d Processeur 1 Hauteur	standard Demi-longueur 8
Logement 2	R1d, R1e, R1e_DW Processeur	1 Hauteur standard Demi-longueur, pleine		longueur	x8, x16
Emplacement 3	R2n, R2m Processeur 1 Profil bas, hauteur		standard	Pleine longueur 16
Logement 4	R3a, R3b, R3b_DW, R3e (OCP)	Processeur 1 Hauteur standard,		Demi-longueur, pleine longueur	x8, x16
Emplacement 5	**R3a Processeur 1 Hauteur standard Demi-longueur 8
Logement 6	BOSS Processeur 1 S/O	S/O	**x4
Logement 7	R5b_DW, R5b, R5f, R5a	Processeur 1 Hauteur standard		Demi-longueur, pleine longueur	x8, x16
Emplacement 8	R5f, R5a	Processeur 1 Hauteur standard Demi-longueur x8, x16
Emplacement 9	R4a, R4b Processeur 1		Profil bas, hauteur standard	Demi-longueur	16

Tableau 24. Logements de carte d'extension pris en charge sur la carte HPM (suite)

Logement PCIe	Carte de montage pour carte d’extension	Connexion des processeurs	Hauteur Longueur	Largeur du logement
Logement 10	OCP Processeur	1 S/O S/O 16

Caractéristiques du contrôleur de stockage

Le système PowerEdge R7715 prend en charge les cartes contrôleur suivantes :

Tableau 25. Cartes contrôleur de stockage

Cartes contrôleur de stockage prises en charge

Contrôleurs internesPERC H365iPERC H965iPERC H975iHBA465eH965e

Démarrage interneBoot Optimized Storage Subsystem (BOSS-N1 DC-MHS)

RAID logicielS/O

Disques

Le système PowerEdge R7715 prend en charge :

• Configuration sans fond de panier
• 2 disques SSD U.2
• 8 disques SAS/SATA/NVME de 2,5 pouces
• 8 disques EDSFF E3.S NVMe Gen5
• 12 disques SAS/SATA de 3,5 pouces
• 16 disques de 2,5 poucesSAS/SATA + 8 disques U.2 NVMe
• 16 disques de 2,5 pouces
• 16 disques NVMe EDSFF E3.S de 5e génération
  ●24 disques SAS/SATA de 2,5 pouces
  ●32 disques EDSFF E3.S NVMe Gen5
  • 40 disques EDSFF E3.S NVMe Gen5

REMARQUE : Pour plus d'informations sur l'échange à chaud des disques SSD NVMe PCIe U.2, voir le Guide de l'utilisateur des disques SSD Dell Express Flash NVMe PCIe à l'adresse Page de support Dell Parcourir tous les produits > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Documentation > Manuels et documents.

Caractéristiques du processeur graphique

Le système PowerEdge R7715 prend en charge les configurations de processeur graphique suivantes :

- Jusqu'à trois processeurs graphiques double largeur de 450 W* ou six processeurs graphiques simple largeur de 75 W

REMARQUE : * Fonctionnalité non disponible lors du lancement du produit en juin 2025. Consultez la page du configurateur de produit sur Dell.com pour confirmer la disponibilité des fonctionnalités.

Spécifications de la batterie du système

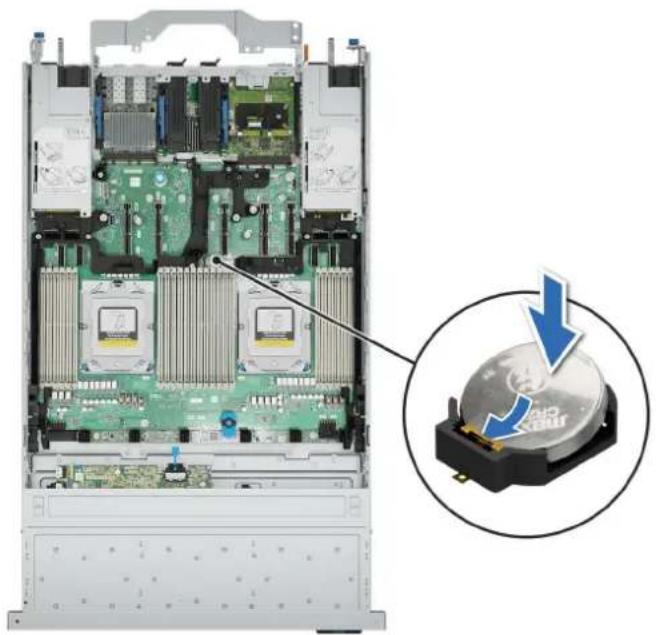

Le système PowerEdge R7715 prend en charge une Pile bouton au lithium CR 2032 (3 V).

Systèmes d'exploitation pris en charge

Le PowerEdge R7715 système prend en charge les systèmes d'exploitation suivants :

• Canonical Ubuntu Server LTS
  ● Microsoft Windows Server avec Hyper-V
  ●Red Hat Enterprise Linux
  ●SUSE Linux Enterprise Server
• VMware ESXi

Pour plus d'informations, consultez Manuels du système d'exploitation.

Spécifications des ports et connecteurs

Caractéristiques du port NIC

Le système PowerEdge R7715 prend en charge une carte Ethernet BMC 10/100/1000 Mbit/s, jusqu'à huit cartes d'extension PCIe, jusqu'à deux cartes HBA Fibre Channel et deux cartes OCP (Open Compute Project) en option.

Tableau 26. Caractéristiques du port NIC du système

Fonctionnalité Spécifications
Module de contrôle sécurisé (DC-SCM) pour centre de données 1 port Ethernet BMC 1 Gbit/s dédié
Carte NIC OCP 3.0 2 x 200 GbE (configurable en 1 x 400 GbE), 2 x 100 GbE, 2 x 25 GbE, 4 x 25 GbE, 4 x 10 GbE, 2 x 10 GbE, 4 x 1 GbE
Carte d'extension NIC PCIe (AIC) 1 x 400 GbE, 2 x 100 GbE
Fibre Channel HBA FC32

Caractéristiques des ports USB

Tableau 27. Caractéristiques USB du système PowerEdge R7715

Avant Arrière Interne (en option)
Type de port USB Nb de ports Type de port USB Nb de ports Type de port USB Nb de ports
Port compatibleUSB 2.0 Type-A	Un (KVM LCP enoption)	Port compatibleUSB 3.1 Type-A	Deux Port compatibleUSB 3.1 Type-A interne		un
Port USB Type-Cdouble mode hôte/iDRAC Direct	un

Caractéristiques des ports VGA

Le système PowerEdge R7715 prend en charge le port VGA DB-15 qui se trouve sur le DC-SCM arrière.

Caractéristiques vidéo

Tableau 28. Options de résolution vidéo prises en charge

Résolution Taux d’actualisation Profondeur de couleur (bits)
1 024 x 768 60 8, 16, 32
1 280 x 800 60 8, 16, 32
1 280 x 1 024 60 8, 16, 32
1 360 x 768 60 8, 16, 32
1 440 x 900 60 8, 16, 32
1 600 x 900 60 8, 16, 32
1 600 x 1 200 60 8, 16, 32
1 680 x 1 050 60 8, 16, 32
1 920 x 1 080 60 8, 16, 32
1 920 x 1 200 60 8, 16, 32

Spécifications environnementales

REMARQUE : Pour plus d'informations sur les certifications environnementales, veuillez consulter la Fiche technique environnementale du produit qui se trouve dans la section Manuels et documents à l'adresse Site de support technique Dell.

Tableau 29. Spécifications de fonctionnement en continu pour ASHRAE A2

Température Spécifications
Opérations continues autorisées
Plage de températures pour une altitude ≤ à 900 mètres (≤ à 2 953 pieds)	10 °C à 35 °C (50 °F à 95 °F) sans lumière directe du soleil sur l’équipement
Plage de taux d’humidité (sans condensation permanente)	De 8 % d’humidité relative, avec un point de condensation minimale de -12 °C, à 80 % d’humidité relative, avec un point de condensation maximale de 21 °C (69,8 °F)
Déclassement de l’altitude opérationnelle La température maximale est réduite de 1 °C/300 m (33,8 °F/984 pieds) au-dessus de 900 m (2 953 pieds)

Tableau 30. Spécifications de fonctionnement en continu pour ASHRAE A3

Température Spécifications
Opérations continues autorisées
Plage de températures pour une altitude ≤ à 900 mètres (≤ à 2 953 pieds)	De 5 à 40 °C (41 à 104 °F) sans lumière solaire directe sur l’équipement
Plage de taux d’humidité (sans condensation permanente)	De 8 % d’humidité relative, avec un point de condensation minimale de -12 °C, à 85 % d’humidité relative, avec un point de condensation maximale de 24 °C (75,2 °F)
Déclassement de l’altitude opérationnelle La température	re maximale est réduite de 1 °C/175 m (33,8 °F/574 pieds) au-dessus de 900 m (2 953 pieds)

Tableau 31. Spécifications de fonctionnement en continu pour ASHRAE A4

Température Spécifications
Opérations continues autorisées
Plage de températures pour une altitude ≤ à 900 mètres (≤ à 2 953 pieds)	De 5 à 45 °C (41 à 113 °F) sans lumière solaire directe sur l’équipement
Plage de taux d’humidité (sans condensation permanente)	De 8 % d’humidité relative, avec un point de condensation minimale de -12 °C, à 90 % d’humidité relative, avec un point de condensation maximale de 24 °C (75,2 °F)
Déclassement de l’altitude opérationnelle La température	ure maximale est réduite de 1 °C/125 m (33,8 °F/410 pieds) au-dessus de 900 m (2 953 pieds)

Tableau 32. Spécifications de fonctionnement continu pour un environnement difficile

Température Spécifications
Opérations continues autorisées
Plage de températures pour une altitude ≤ à 900 mètres (≤ à 2 953 pieds)	5 à 55 °C (41 à 131 °F) sans lumière solaire directe sur l’équipement
Plage de taux d’humidité (sans condensation permanente)	De 8 % d’humidité relative, avec un point de condensation minimale de -12 °C, à 90 % d’humidité relative, avec un point de condensation maximale de 24 °C (75,2 °F)
Déclassement de l’altitude opérationnelle La température	ure maximale est réduite de 1 °C/125 m (33,8 °F/410 pieds) au-dessus de 900 m (2 953 pieds)

Tableau 33. Spécifications environnementales communes pour ASHRAE A2, A3, A4 et système renforcé

Température Spécifications
Opérations continues autorisées
Dégradé de température maximal (s'applique au fonctionnement et à l'arrêt)	20 °C en une heure* (36 °F en une heure) et 5 °C en 15 minutes (41 °F en 15 minutes), 5 °C en une heure* (41 °F en une heure*) pour les bandesi| REMARQUE: * Selon les consignes thermiques de l'ASHRAE pour le matériel de bande, il ne s'agit pas de taux instantanés de variation de la température.
Limites de température hors fonctionnement -40 °C à	65 °C (-104 °F à 149 °F)
Limites d'humidité hors fonctionnement 5 % à 95 % d	humidité relative et point de condensation maximal de 27 °C(80,6 °F)
Altitude hors fonctionnement maximale 12 000 mètres	(39 370 pieds)
Altitude de fonctionnement maximale 3 048 mètres (10 000 pieds)

Tableau 34. Caractéristiques de vibration maximale

Vibration maximale Spécifications
En fonctionnement 0,21 G	rms entre 5 Hz et 500 Hz (toutes orientations de fonctionnement)
Stockage 1,38 G	rms de 7 Hz à 250 Hz pendant 15 minutes (les six côtés testés)

Tableau 35. Spécifications d'onde de choc maximale

Onde de choc maximale Spécifications
En fonctionnement Six chocs consécutifs de 6 G en positif et en négatif sur les axes x, y et z pendant un maximum de 11 ms.
Stockage Six chocs consécutifs de 71 G en positif et en négatif sur les axes x, y et z durant2 ms au maximum (une impulsion de chaque côté du système).

Caractéristiques de contamination de particules et gazeuse

Le tableau suivant définit les limites qui permettent d'éviter les dommages et les pannes de l'équipement causés par des émissions de particules ou de gaz. Si les niveaux de pollution particulaire ou gazeuse dépassent les limites spécifiées et entraînent des dommages ou des défaillances de l'équipement, vous devez corriger les conditions environnementales. Les mesures correctives de ces conditions environnementales relèvent de la responsabilité du client.

Tableau 36. Caractéristiques de contamination particulaire

Contamination particulaire Spécifications
Filtration de l'air : datacenter conventionnel uniquement	La filtration d'air de datacenter telle que définie par ISO Classe 8 d'après ISO 14644-1 avec une limite de confiance maximale de 95%.i REMARQUE : Filtrer l'air ambiant avec un filtre MERV8, comme spécifié dans la norme ANSI/ASHRAE 127, est une méthode recommandée pour obtenir les conditions environnementales nécessaires.i REMARQUE : L'air qui entre dans le datacenter doit avoir une filtration MERV11 ou MERV13.i REMARQUE : Cette condition s'applique uniquement aux environnements de datacenter. Les exigences de filtration d'air ne s'appliquent pas aux équipements IT conçus pour être utilisés en dehors d'un datacenter, dans des environnements tels qu'un bureau ou en usine.
Datacenter ou armoire Walk-up Edge (environnement scellé en circuit fermé)	La filtration n'est pas nécessaire pour les armoires devant être ouvertes six fois ou moins par an. La filtration de classe 8 par ISO 1466-1, comme défini ci-dessus, est requise dans le cas contraire.i REMARQUE : Dans les environnements généralement supérieurs à ISA-71 classe G1 ou qui peuvent présenter des difficultés connues, des filtres spéciaux peuvent être requis.
Poussières conductrices : environnements avec et sans datacenter	L'air doit être dépourvu de poussières conductrices, barbes de zinc, ou autres particules conductrices.i REMARQUE : Les poussières conductrices, pouvant interférer avec le fonctionnement des équipements, peuvent provenir de diverses sources, notamment des processus de fabrication et des barbes de zinc se formant sur la surface des dalles surélevées.i REMARQUE : Cette condition s'applique aux environnements avec et sans datacenter.
Poussières corrosives : environnements avec et sans datacenter	●L'air doit être dépourvu de poussières corrosives.●Les poussières résiduelles présentes dans l'air doivent avoir un point déliquescent inférieur à une humidité relative de 60 %.i REMARQUE : Cette condition s'applique aux environnements avec et sans datacenter.

Tableau 37. Caractéristiques de contamination gazeuse

Contamination gazeuse Spécifications Remarques
Vitesse de corrosion d'éprouvette de cuivre	ISA-71 classe G1 : < 300 Å/mois D'après la norme ANSI/ISA71.04
Vitesse de corrosion d'éprouvette d'argent	ISA-71 classe G1 : < 200 Å/mois D'après la norme ANSI/ISA71.04

Tableau des restrictions thermiques

Tableau 38. Référence des libellés

Étiquette Description
STD Standard
HPR (Silver) Ventilateur Silver hautes performances (HPR SLVR)
HPR (Gold) Ventilateur Gold hautes performances (HPR Gold)
HSK Dissipateur de chaleur
Demi-hauteur Profil bas
FH Hauteur standard
DLC Refroidissement liquide direct (Direct Liquid Cooling)

Tableau 39. Tableau du processeur et du dissipateur de chaleur

Dissipateur de chaleur TDP du processeur
2U-Ext Refroidissement normal

REMARGUE : La température ambiante de la configuration est dictée par son composant critique. Par exemple, si la température ambiante du processeur est de 35 °C, que celle du module DIMM est de 35 °C et celle du processeur graphique de 30 °C, la température ambiante de la configuration ne peut être que de 30 °C.

Tableau 40. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air sans processeur graphique

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air sans processeur graphique
2U-Ext HSK (5XD0R) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF), ventilateur P HPR (5337J)
Processeur c	TDP cTDP	max.	Nombre de cœurs	24 disques de 2,5 pouces	16 disques de 2,5 pouces	16 disques EDSFF E3 .S NVMe	32 disques EDSFF E3 .S NVMe	Pas de fond de panier/2 x U.2	16 disques EDSFF E3 .S NVMe
				Carénage à air standard
				Supporté à 35 °C
9015. 125 155	8 2U-Ext HSK			Ventilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver
9115. 125 155	16	2U-Ext HSK		Ventilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver
9135. 200	240	16	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver
9255.	200	240	24	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver

Tableau 40. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air sans processeur graphique (suite)

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air sans processeur graphique
2U-Ext HSK (5XD0R) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF), ventilateur P HPR (5337J)
Processeur c	TDP cTDP	max.	Nombre de cœurs	24 disques de 2,5 pouces	16 disques de 2,5 pouces	16 disques EDSFF E3 .S NVMe	32 disques EDSFF E3 .S NVMe	Pas de fond de panier/2 x U.2	16 disques EDSFF E3 .S NVMe
				Carénage à air standard
				Supporté à 35 °C
9335. 280 300	32 2U-Ext HSK			Ventilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver
9355P 280 300	32 2U-Ext HSK			Ventilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver	2U-Ext HSKVentilateur Silver
9175F 320 400	16 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR
9275F 320 400	24 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR
9375F 320 400	32 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR
9475F 400 400	48 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR
9555P 360 400	64 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR
9575F 400 400	64 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR
9655P 320 400	96 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR	2U-Ext HSKVentilateur Gold HPR

Tableau 40. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air sans processeur graphique (suite)

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air sans processeur graphique
2U-Ext HSK (5XD0R) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF), ventilateur P HPR (5337J)
Processeur c	TDP cTDP	max.	Nombre de cœurs	24 disques de 2,5 pouces	16 disques de 2,5 pouces	16 disques EDSFF E3 .S NVMe	32 disques EDSFF E3 .S NVMe	Pas de fond de panier/2 x U.2	16 disques EDSFF E3 .S NVMe
				Carénage à air standard
				Supporté à 35 °C
9745. 400 400	128 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR
9825. 390 400	144 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR
9845. 390 400	160 2U-Ext HSK			Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR	2U-Ext HSK Ventilateur Gold HPR

Tableau 41. Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement par air sans processeur graphique

Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement par air sans processeur graphique
2U-Ext HSK (5XD0R) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF), ventilateur P HPR (5337J)
Mémoire 24 disques	de 2,5 pouces	16 disques de 2,5 pouces	16 disques EDSFF E3.S NVMe	32 disques EDSFF E3.S NVMe	Pas de fond de panier/2 x U.2	16 disques EDSFF E3.S NVMe
	Carénage à air standard
	Supporté à 35 °C
RDIMM 16 Go Ventilateur Silver Ventilateur Silver		Silver	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver	Villateur Silver
RDIMM 32 Go Ventilateur Silver Ventilateur Silver		Silver	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver	Villateur Silver
RDIMM 64 Go Ventilateur Silver Ventilateur Silver		Silver	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver	Villateur Silver
RDIMM de 96 Go Ventilateur Gold HPR		Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR
RDIMM 128 Go Ventilateur Gold HPR		Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR
RDIMM 256 Go TBD	TBD TBD TBD TBD	TBD

Tableau 42. Matrice des restrictions thermiques du processeur graphique pour une configuration de refroidissement par air sans processeur graphique

Matrice des restrictions thermiques du processeur graphique pour une configuration de refroidissement par air sans processeur graphique
2U-Ext HSK (5XD0R) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF), ventilateur P HPR (5337J)
Processeur graphique	24 disques de 2,5 pouces	16 disques de 2,5 pouces	16 disques EDSFF E3.S NVMe	32 disques EDSFF E3.S NVMe	Pas de fond de panier/2 x U.2	16 disques EDSFF E3.S NVMe
	Carénage à air standard
	i|REMARQUE: Les composants avec ** peuvent supporter 30 °C maximum.i|REMARQUE: Les composants sans ** peuvent supporter 35 °C maximum.
L4 24 Go Ventilateur	Gold HPR**	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR

Tableau 43. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air avec processeur graphique

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air avec processeur graphique
Processeur graphique HSK 1U (2K16D), ventilateur P HPR (5337J)
Processeur cTDP c	TDP max. Nombre de		cœurs	16 disques de 2,5 pouces	8 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
				Carénage à air proc. graphique
				Supporté à 35 °C
9015. 125 155 8 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9115. 125 155 16 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9135. 200 240 16 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9255. 200 240 24 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9335. 280 300 32 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U	Processeur graphique HSK 1U

Tableau 43. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air avec processeur graphique (suite)

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air avec processeur graphique
Processeur graphique HSK 1U (2K16D), ventilateur P HPR (5337J)
Processeur cTDP c	TDP max. Nombre de		cœurs	16 disques de 2,5 pouces	8 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
				Carénage à air proc. graphique
				Supporté à 35 °C
					Ventilateur P HPR	Ventilateur P HPR
9355P 280 300 32 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9175F 320 400 16 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9275F 320 400 24 Non pris en charge Non pris en					charge	Non pris en charge
9375F 320 400 32 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9475F 400 400 48 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9555P 360 400 64 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9575F 400 400 64 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9655P 320 400 96 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U	Processeur graphique HSK 1U

Tableau 43. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air avec processeur graphique (suite)

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air avec processeur graphique
Processeur graphique HSK 1U (2K16D), ventilateur P HPR (5337J)
Processeur cTDP c	TDP max. Nombre de		cœurs	16 disques de 2,5 pouces	8 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
				Carénage à air proc. graphique
				Supporté à 35 °C
					Ventilateur P HPR	Ventilateur P HPR
9745. 400 400 128 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9825. 390 400 144 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR
9845. 390 400 160 Processeur				graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR	Processeur graphique HSK 1U Ventilateur P HPR

Tableau 44. Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement par air avec processeur graphique

Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement par air avec processeur graphique
2U-Ext HSK (5XD0R) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF), ventilateur P HPR (5337J)
Mémoire 16 disques de 2,5 pouces	8 disques de 2,5 pouces 8 disques EDSFF E3.S		NVMe
	Carénage à air standard
	Supporté à 35 °C
RDIMM 16 Go Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR VentilateurP HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventileur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR VENTILATEUR P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPRVENTILATEUR P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilateur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPRVentilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur PHPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilatur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur PHPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR Ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilutur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilaturP HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPr ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventilatur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPr ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileurP HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventILEUR P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPRventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur PHPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileul P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur PHPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR VentileuP HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventilleur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPr Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR VentileurP HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPRVentileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileour P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPRVentileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPR Ventileur P/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HPVNTILEURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/ HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRE LLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATUBN/A/B/C/D/E/G/F/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G(G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/GG/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/G/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/NTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRELLATURNP/HTRE LUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTRUTTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURT URLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTULTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULLTURTULTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURT URLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURTURLTURT URLTURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR TURT UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR UTR U

Tableau 45. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct sans processeur graphique

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct sans processeur graphique
Module DLC (4JWWY) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF)
Processeur cTDP	cTDP max.	Nombre de	cœurs	24 disques U.2	8 disques de 2,5 pouces	16 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
				Carénage à air standard
				1 REMARQUE : Les composants peuvent supporter 35 °C maximum.
9015. 125 155 8 M	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9115. 125 155 16 M	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9135. 200 240 16 M	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9255. 200 240 24 M	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9335. 280 300 32 M	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9355P 280 300 32 M	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9175F	320 400 16 M	Module DLC		Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9275F	320 400 24 M	Module DLC		Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9375F	320 400 32 M	Module DLC		Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9475F	400 400 48 M	Module DLC		Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9555P	360	400	64	Module DLC	Module DLC	Module DLC	Module DLC

Tableau 45. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct sans processeur graphique (suite)

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct sans processeur graphique
Module DLC (4JWWY) ; ventilateur Silver (6R09C) ; ventilateur Gold HPR (7F0CF)
Processeur cTDP	cTDP max.	Nombre de	cœurs	24 disques U.2	8 disques de 2,5 pouces	16 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
				Carénage à air standard
				i REMARQUE : Les composants peuvent supporter 35 °C maximum.
				Ventilateur Silver	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver
9575F 400 400 64	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9655P 320 400 96	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9745. 400 400 128	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9825. 390 400 144	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver
9845. 390 400 160	Module DLC			Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver	Module DLC Ventilateur Silver

Tableau 46. Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement liquide direct sans processeur graphique

Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement liquide direct sans processeur graphique
Module DLC (4JWWY) ; ventilateur Silver (6R09C), ventilateur Gold HPR (7F0CF)
Mémoire 24 disques U.2 8	disques de	2,5 pouces	16 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
	Carénage à air standard
	i| REMARQUE : Les composants peuvent supporter 35 °C maximum.
RDIMM 16 Go	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver
RDIMM 32 Go	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver
RDIMM 64 Go	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver	Ventilateur Silver
RDIMM de 96 Go	Ventilateur Gold	Ventilateur Gold	Ventilateur Gold	Ventilateur Gold
RDIMM 128 Go	Ventilateur Gold	Ventilateur Gold	Ventilateur Gold	Ventilateur Gold
RDIMM 256 Go	TBD	TBD TBD	TBD

Tableau 47. Matrice des restrictions thermiques du processeur graphique pour une configuration de refroidissement liquide direct sans processeur graphique

Matrice des restrictions thermiques du processeur graphique pour une configuration de refroidissement liquide direct sans processeur graphique
Module DLC (4JWWY) ; ventilateur Silver (6R09C), ventilateur Gold HPR (7F0CF)
Processeur graphique 24 disques U.2 8 disques de	2,5 pouces	16 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
	Carénage à air standard
	i| REMARQUE : Les composants avec ** peuvent supporter 30 °C maximum.i| REMARQUE : Les composants sans * * peuvent supporter 35 °C maximum.
L4 24 Go Ventilateur Gold HPR** Ventilateur Gold HPR Ventilateur Gold HPR VENTILATEUR Gold HPR

Tableau 48. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct avec processeur graphique

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct avec processeur graphique
Module DLC (4JWWY), ventilateur Gold HPR (7F0CF)
Processeur cTDP c	TDP max. Nombre de		cœurs	8 disques de 2,5 pouces	16 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
				Carénage à air proc. graphique
				Supporté à 35 °C
9015. 125 155 8 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9115. 125 155 16 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9135. 200	240	16 Module DLC		Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9255.	200	240	24	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9335.	280	300	32	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9355P	280	300	32	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9175F 320	400	16 Module DLC		Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9275F	320	400	24	TBD	TBD	TBD

Tableau 48. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct avec processeur graphique (suite)

Matrice des restrictions thermiques du processeur pour une configuration de refroidissement liquide direct avec processeur graphique
Module DLC (4JWWY), ventilateur Gold HPR (7F0CF)
Processeur cTDP c	TDP max. Nombre de		cœurs	8 disques de 2,5 pouces	16 disques de 2,5 pouces	8 disques EDSFF E3.S NVMe
				Carénage à air proc. graphique
				Supporté à 35 °C
9375F 320 400 32 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9475F 400 400 48 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9555P 360 400 64 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9575F 400 400 64 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9655P 320 400 96 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9745. 400 400 128 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9825. 390 400 144 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR
9845. 390 400 160 Module DLC				Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR	Module DLC Ventilateur Gold HPR

Tableau 49. Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement liquide direct avec processeur graphique

Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement liquide direct avec processeur graphique
Module DLC (4JWWY), ventilateur Gold HPR (7F0CF)
Mémoire 16 disques de 2,5 pouces	8 disques de 2,5 pouces 8 disques EDSFF E3.S		NVMe
	Carénage à air proc. graphique
	Supporté à 35 °C
RDIMM 16 Go	Ventilateur Gold HPR	Ventilateur Gold HPR	Ventilateur Gold HPR

Tableau 49. Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement liquide direct avec processeur graphique (suite)

Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement liquide direct avec processeur graphique
Module DLC (4JWWY), ventilateur Gold HPR (7F0CF)
Mémoire 16 disques de 2,5 pouces	8 disques de 2,5 pouces 8 disques EDSFF E3.S		NVMe
	Carénage à air proc. graphique
	Supporté à 35 °C
RDIMM 32 Go Ventilateur Gold HPR	Ventilateur Gold HPR Ventilateur Gold HPR
RDIMM 64 Go Ventilateur Gold HPR	Ventilateur Gold HPR Ventilateur Gold HPR
RDIMM de 96 Go Ventilateur Gold HPR	Ventilateur Gold HPR Ventilateur Gold HPR
RDIMM 128 Go Ventilateur Gold HPR	Ventilateur Gold HPR Ventilateur Gold HPR
RDIMM 256 Go TBD TBD TBD

Restrictions d'air thermiques

Environnement d'air frais

• En mode redondant, deux blocs d'alimentation sont nécessaires, mais la défaillance d'un bloc d'alimentation n'est pas prise en charge.
• Les disques SSD PCIe ne sont pas pris en charge.
• Les modules DIMM de capacité supérieure ou égale à 128 Go ne sont pas pris en charge.
• Les cartes de processeur graphique et FPGA ne sont pas prises en charge.
• Les processeurs ayant une enveloppe thermique supérieure ou égale à 180 W ne sont pas pris en charge.
• Les disques arrière ne sont pas pris en charge.
• Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.

Tableau 50. Restrictions thermiques de la configuration de refroidissement par air pour AHSRAE A3 et A4

ASHRAE A3/40 °C (104 °F) A4/45 °C (113 °F)
Stockage avant Les configurations à 12 disques SAS de 3,5 pouces ne sont pas prises en charge.
Type de ventilateur	Le ventilateur HPR Silver 6R09C est requis
Processeur Les processeurs avec TDP ≥ 165 W ne sont pas pris en charge.		Les processeurs avec TDP ≥ 125 W ne sont pas pris en charge.
Mémoire	Les modules LRDIMM d'une capacité de 128 Go et plus ne sont pas pris en charge.
carte PCIe	Les cartes de périphériques non homologuées par Dell et/ou consommant une puissance supérieure à 25 W ne sont pas prises en charge.
Processeur graphique	Les cartes du processeur graphique ne sont pas prises en charge.
Stockage arrière	Non pris en charge
OCP	Prise en charge d'un câble optique actif à 85 °C (185 °F)	Prise en charge avec câble optique actif à 85 °C (185 °F) et niveau de cartes < 4
Bloc d'alimentation	Deux blocs d'alimentation sont requis en mode redondant. Les performances du système peuvent être réduites en cas de défaillance d'un bloc d'alimentation.
BOSS	Support BOSS-N1

Tableau 51. Restrictions thermiques de la configuration de refroidissement par liquide pour AHSRAE A3 et A4

ASHRAE A3/40 °C (104 °F) A4/45 °C (113 °F)
Stockage avant La	configuration 3,5 pouces/E.3 n'est pas prise en charge
Type de ventilateur	Des ventilateurs Gold HPR (7F0CF) ou plus puissants sont requis
PCISSD Non pris en charge
Mémoire Les modules	les RDIMM d'une capacité de 128 Go et plus ne sont pas pris en charge.
carte PCIe	Les cartes de périphériques non homologuées par Dell et/ou consommant une puissance supérieure à 25 W ne sont pas prises en charge.
Processeur graphique	Les cartes du processeur graphique ne sont pas prises en charge.
Stockage arrière Non pris en charge
OCP Prise en charge	d'un câble optique actif à 85 °C(185 °F)	Non pris en charge
Bloc d'alimentation	Deux blocs d'alimentation sont requis en mode redondant. Les performances du système peuvent être réduites en cas de défaillance d'un bloc d'alimentation.
BOSS Pris en charge	Non pris en charge

Installation et configuration initiales du système

Cette section décrit les tâches à effectuer lors de l'installation et de la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.

Sujets :

• Configuration du système
• Configuration d'iDRAC
  • Ressources d'installation du système d'exploitation

Configuration du système

Procédez comme suit pour configurer le système :

Étapes

1. Déballez le système.
2. Installez le système dans le rack. Pour plus d'informations, reportez-vous aux guides d'installation des rails et de gestion des câbles associés à votre solution de gestion des rails/câbles sur Manuels PowerEdge.
3. Branchez les périphériques sur le système, puis le système sur la prise électrique.
4. Mettez le système sous tension.

Pour plus d'informations sur la configuration du système, voir le Getting Started Guide (Guide de mise en route) fourni avec votre système.

Configuration d'iDRAC

L'iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs système et la disponibilité générale des serveurs Dell. Il signale aux administrateurs les incidents du système, les aide à gérer le système à distance, et réduit les besoins d'accéder physiquement au système.

Options de configuration de l'adresse IP d'iDRAC :

Pour activer la communication entre votre système et l'idRAC, vous devez d'abord configurer les paramètres réseau en fonction de l'infrastructure de votre réseau. Par défaut, l'option Paramètres réseau est définie sur DHCP.

i REMARQUE : Pour configurer une adresse IP statique, vous devez en demander le paramétrage au moment de l'achat.

Vous pouvez configurer l'adresse IP de l'iDRAC en utilisant l'une des interfaces de la carte ci-dessous. Pour plus d'informations sur le paramétrage d'une adresse IP de l'iDRAC, voir les liens de documentation fournis dans le tableau ci-dessous.

Tableau 52. Interfaces de configuration de l'adresse IP de l'iDRAC

Interface Liens de documentation
Utilitaire de configuration iDRAC Guide de l'utilisateur de l'Integrated	Dell Remote Access Controller surManuels iDRACou pour un guide de l'utilisateur de l'Integrated Dell Remote Access Controller spécifique au système, accédez à laManuels PowerEdge> pageSupport produitde votre système >Documentation.

Tableau 52. Interfaces de configuration de l'adresse IP de l'iDRAC (suite)

Interface Liens de documentation
	i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB305325.
OpenManage Deployment Toolkit Guide de l'utilisateur de Dell Open	Manage Deployment Toolkit (DTK) disponible sur la page des manuels OpenManage. > OpenManage Deployment Toolkit.
iDRAC Direct Guide de l'utilisateur de l'Integrated Dell Remote Access	Controller sur Manuels iDRAC ou pour un guide de l'utilisateur de l'Integrated Dell Remote Access Controller spécifique au système, accédez à la Manuels PowerEdge > page Support produit de votre système > Documentation.i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB305325.

i REMARQUE : Pour accéder à l'iDRAC, connectez le câble Ethernet au port réseau dédié à l'iDRAC ou utilisez le port BMC Direct avec le câble USB (type A).

Options de connexion à l'iDRAC

Pour vous connecter à l'interface utilisateur web de l'idRAC, ouvrez un navigateur et saisissez l'adresse IP.

Vous pouvez vous connecter à l'iDRAC en tant que :

• Utilisateur de l'iDRAC
- Utilisateur de Microsoft Active Directory
- Utilisateur du protocole LDAP (Lightweight Directory Access Protocol)

Dans l'écran de connexion qui s'affiche, si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, le nom d'utilisateur par défaut est root. Saisissez le mot de passe sécurisé par défaut de l'iDRAC qui se trouve au verso de l'étiquette d'informations. Si vous avez opté pour un ancien mot de passe, utilisez les anciens nom d'utilisateur et mot de passe de l'iDRAC, root et calvin. Le mot de passe par défaut de l'iDRAC sera vide sur l'étiquette de service express. Vous serez alors invité à créer un mot de passe de votre choix avant de continuer. Vous pouvez également ouvrir une session en utilisant votre connexion directe ou votre carte à puce.

i REMARQUE : Veillez à changer le nom d'utilisateur et le mot de passe par défaut après avoir configuré l'adresse IP d'idRAC.

Pour plus d'informations sur l'ouverture d'une session sur l'iDRAC et les licences iDRAC, consultez le tout dernier Guide de l'utilisateur de l'iDRAC à l'adresse manuels idrac.

i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB78115.

Vous pouvez également accéder à iDRAC à l'aide du protocole de ligne de commande (RACADM). Pour plus d'informations, consultez le document Guide de la CLI RACADM de l'Integrated Dell Remote Access Controller.

Vous pouvez également accéder à iDRAC à l'aide de l'outil d'automatisation (API Redfish). Pour plus d'informations, consultez le document Guide de l'API Redfish de l'Integrated Dell Remote Access Controller.

Ressources d'installation du système d'exploitation

Si le système est expédié sans système d'exploitation, vous pouvez installer un système d'exploitation pris en charge à l'aide de l'une des ressources indiquées dans le tableau ci-dessous. Pour plus d'informations sur la procédure d'installation du système d'exploitation, consultez les liens de la documentation fournis dans le tableau ci-dessous.

Tableau 53. Ressources pour installer le système d'exploitation

Ressource Liens vers la documentation
iDRAC	Guide de l'utilisateur de l'Integrated Dell Remote Access Controller surManuels iDRACou pour un guide de l'utilisateur de l'Integrated Dell Remote Access Controller spécifique au système, accédez à la sectionManuels PowerEdge> pageSupport produitde votre système >Documentation.1| REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB78115.
Lifecycle Controller	Guide de l'utilisateur de Dell Lifecycle Controller dans la sectionManuels iDRACou pour un Guide de l'utilisateur de Dell Lifecycle Controller spécifique au système, accédez à la sectionManuels PowerEdge> pageSupport produitde votre système >Documentation.Dell recommande d'utiliser Lifecycle Controller pour installer le système d'exploitation, puisque tous les pilotes obligatoires sont installés sur le système.1| REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB78115.
OpenManageDeployment Toolkit	Manuels OpenManage> Kit d'outils de déploiement OpenManage
VMware ESXi certifiéDell	Solutions de virtualisation

i REMARQUE : Pour plus d'informations sur l'installation et des didacticiels vidéo sur les systèmes d'exploitation pris en charge par les systèmes PowerEdge, consultez le document Supported Operating Systems for Dell PowerEdge systems (Systèmes d'exploitation supportés par les systèmes Dell PowerEdge).

Options de téléchargement des pilotes et du firmware

Vous pouvez télécharger les pilotes et le firmware à partir du site FTP. Pour plus d'informations sur le nom d'utilisateur et le mot de passe, contactez votre TAM (Tech Account Manager).

Options de téléchargement et d'installation des pilotes du système d'exploitation

Vous pouvez également utiliser l'une des options suivantes pour télécharger et installer les pilotes du système d'exploitation. Pour plus d'informations sur le téléchargement ou l'installation des pilotes du système d'exploitation, voir les liens de documentation fournis dans le tableau ci-dessous.

Tableau 54. Options de téléchargement et d'installation des pilotes du système d'exploitation

Option Documentation
Site de support Dell Section Téléchargement des pilotes et du micrologiciel.
Support virtuel iDRAC Guide de l'utilisateur de l'Integrated Dell Remote Access Controllerou, pour un guide spécifique au système, accédez au Guide de l'utilisateur de l'Integrated Dell Remote Access Controller > page Support produit du système > Documentation.i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC pour votre plateforme et accéder à la documentation, voir TBD.

Téléchargement des pilotes et du micrologiciel

Il est recommandé de télécharger et d'installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système.

Prérequis

Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.

Étapes

1. Rendez-vous sur Pilotes.

2. Saisissez le numéro de série du système dans le champ Saisir un numéro de série Dell, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée.

i REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à votre produit.

1. Sur la page produit qui s'affiche, cliquez sur Pilotes et téléchargements.

Sur la page Pilotes et téléchargements, tous les pilotes applicables au système s'affichent.

1. Téléchargez les pilotes sur une clé USB, un CD ou un DVD.

Validation du minimum pour le test POST et de la configuration de la gestion des système

Cette section décrit la validation de la configuration matérielle minimale pour le POST et de la configuration de gestion des système du système Dell.

Sujets :

- Configuration minimale pour l'auto-test au démarrage (POST)

Configuration minimale pour l'auto-test au démarrage (POST)

Les trois composants répertoriés ci-dessous constituent la configuration minimale pour l'autotest de démarrage (POST) :

• Un processeur à l'emplacement CPU0
• Un module de mémoire (DIMM) dans le logement A1
• Un bloc d'alimentation
• Un module DC-SCM

Validation de la configuration

La nouvelle génération de systèmes Dell offre une flexibilité accrue d'interconnexion et des fonctionnalités de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.

Lorsque le système est mis sous tension, des informations sur les câbles installés, les cartes de montage, les fonds de panier, les alimentations, la carte flottante (fPERC, adaptateur PERC, BOSS) et le processeur sont fournies par le circuit CPLD, et les cartes de mémoire du fond de panier sont analysées. Ces informations constituent une configuration unique, qui est comparée avec l'une des configurations homologuées stockées dans un tableau entretenu par iDRAC.

Un ou plusieurs capteurs sont attribués à chacun des éléments de configuration. Lors de l'auto-test au démarrage (POST), toute erreur de validation de la configuration est consignée dans le journal SEL (System Event Log)/LifeCycle (LC). Les événements signalés sont classés dans le tableau des erreurs de validation de la configuration.

Tableau 55. Erreur de validation de la configuration

Erreur Description	Cause possible et	recommendations	Exemple
Erreur de configuration	Un élément de configuration dans la correspondance la plus proche contient un élément inattendu et ne correspond à aucune configuration Dell homologuée.	Configuration incorrecte Erreur	de configuration : câble de fond de panier PLANAR_SL1 et BP_DST_SA1
		Les éléments signalés dans les erreurs HWC8010 ne sont pas assemblés correctement. Vérifiez le positionnement de l'élément (câble, carte de montage, etc.) dans le système.	Erreur de configuration : câble de fond de panier PLANAR_SL3 et BP_DST_PA1
Configuration manquante	Le contrôleur iDRAC a trouvé un élément de configuration manquant dans la correspondance la plus proche détectée.	Un élément ou câble manquant est signalé dans les journaux d'erreurs HWC8010. Installez l'élément manquant (câble, carte de montage, etc.).	Configuration manquante : câble de fond de panier PLANAR_SL3 et BP_DST_SA1
Erreur de communication	Un élément de configuration ne répond pas au contrôleur iDRAC à l'aide de l'interface de gestion lors de l'exécution d'une vérification de l'inventaire.	Communication de la bande latérale de gestion des systèmes	Erreur de communication : fond de panier 0
		Débranchez l'alimentation secteur, réinstallez l'élément et remplacez l'élément si le problème persiste.

Installation et retrait de composants du système

Sujets :

• Consignes de sécurité
• Avant d'intervenir à l'intérieur de votre système
• Après une intervention à l'intérieur de votre système
• Outils recommandés
• Panneau métallique avant en option
• Capot du système
  • Carénage d'aération
  •Ventilateurs de refroidissement
• Cache du fond de panier de disques
  •Disques
  •Fond de panier de disque
  •Supports de paroi latérale
• Module PERC

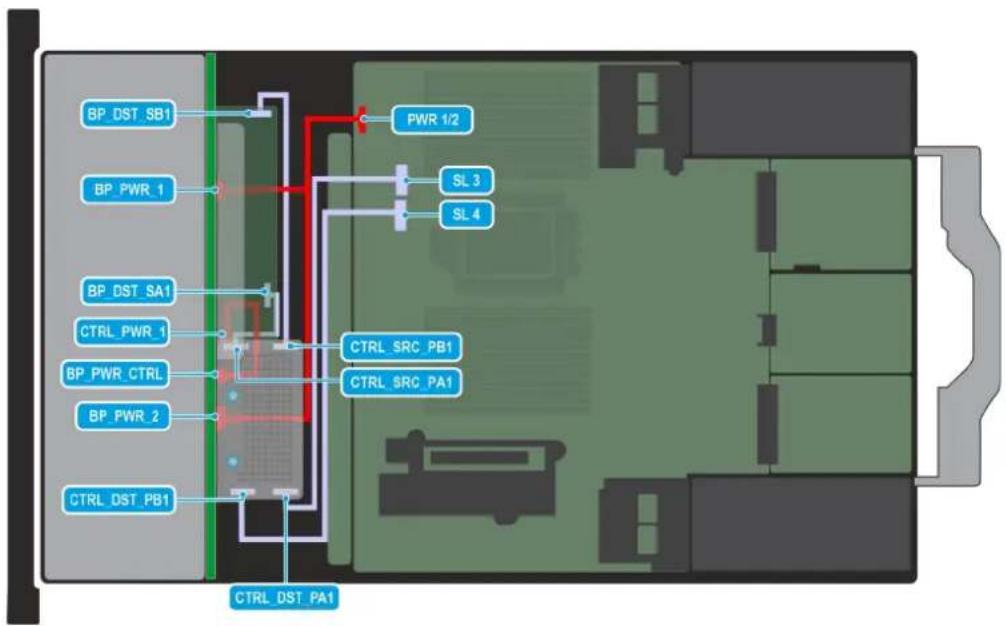

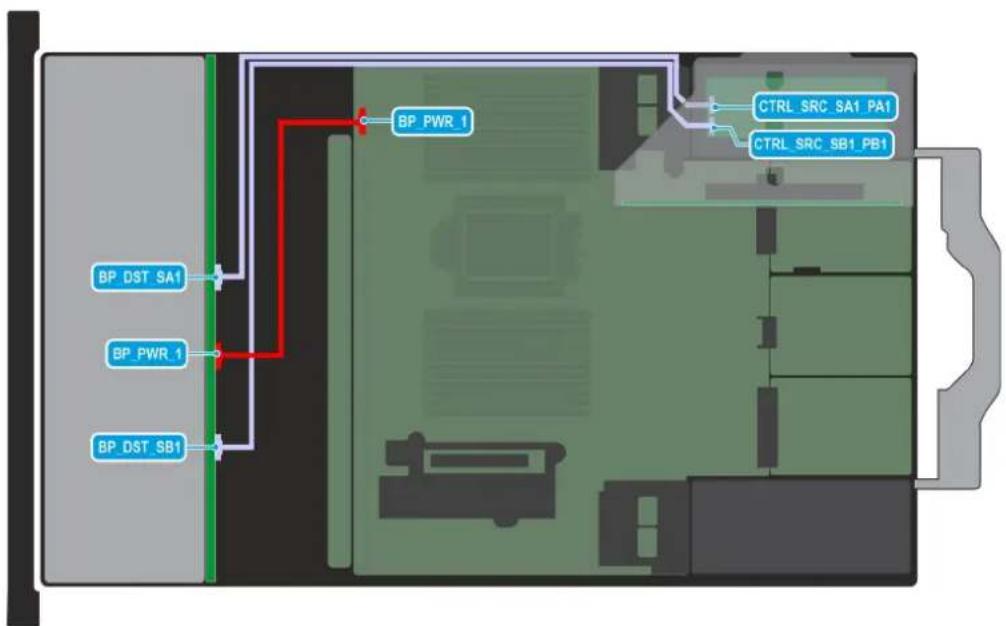

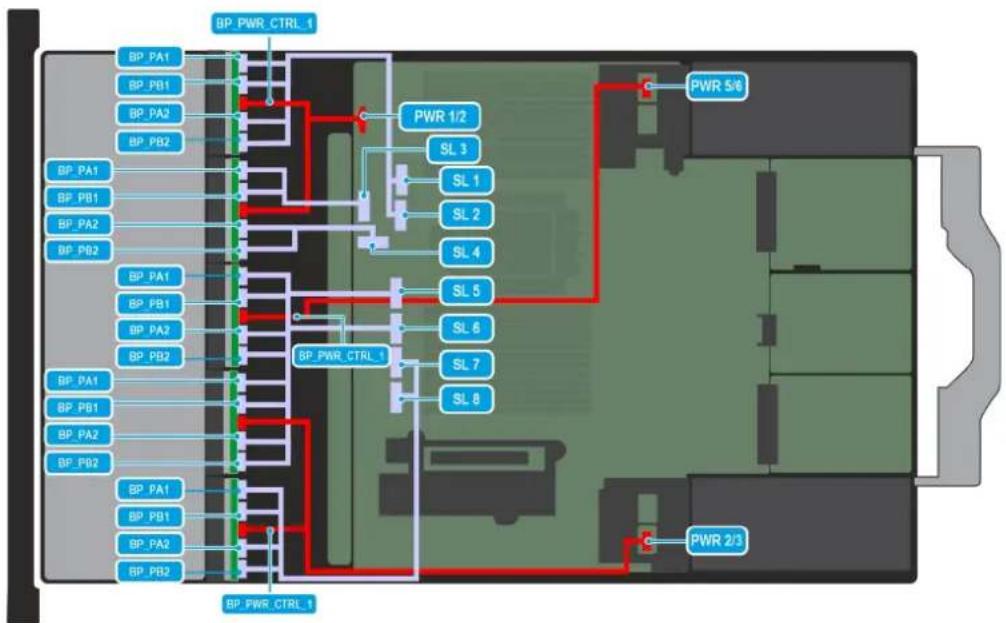

  •Routages de câbles
  •Mémoire système
• Module de refroidissement liquide direct (DLC)
  • Processeur et dissipateur de chaleur

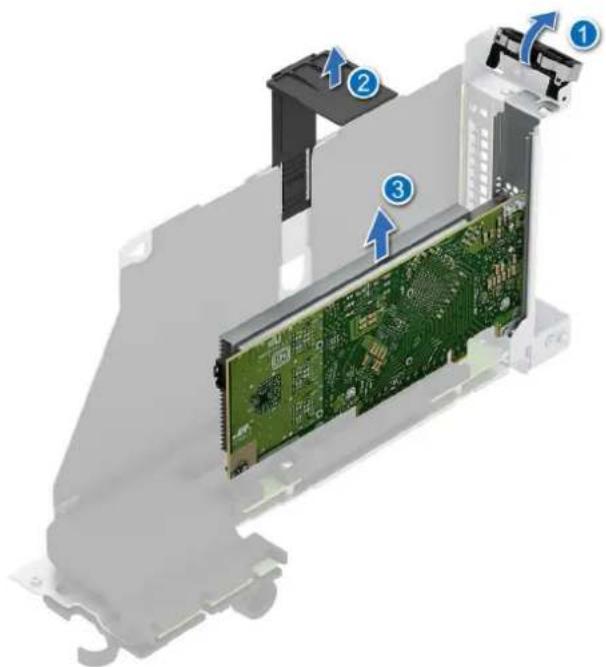

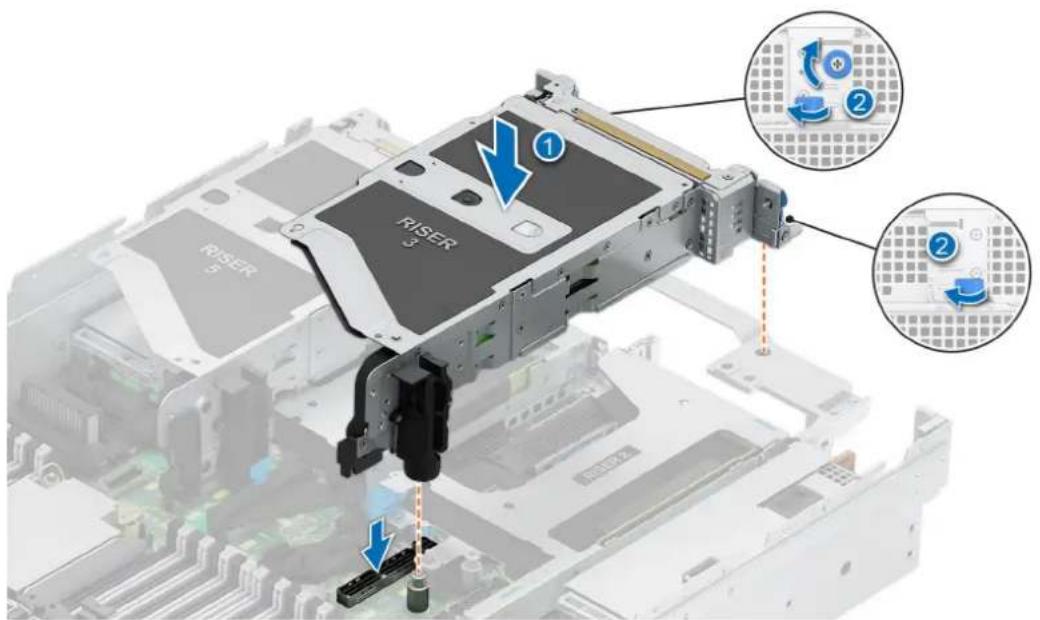

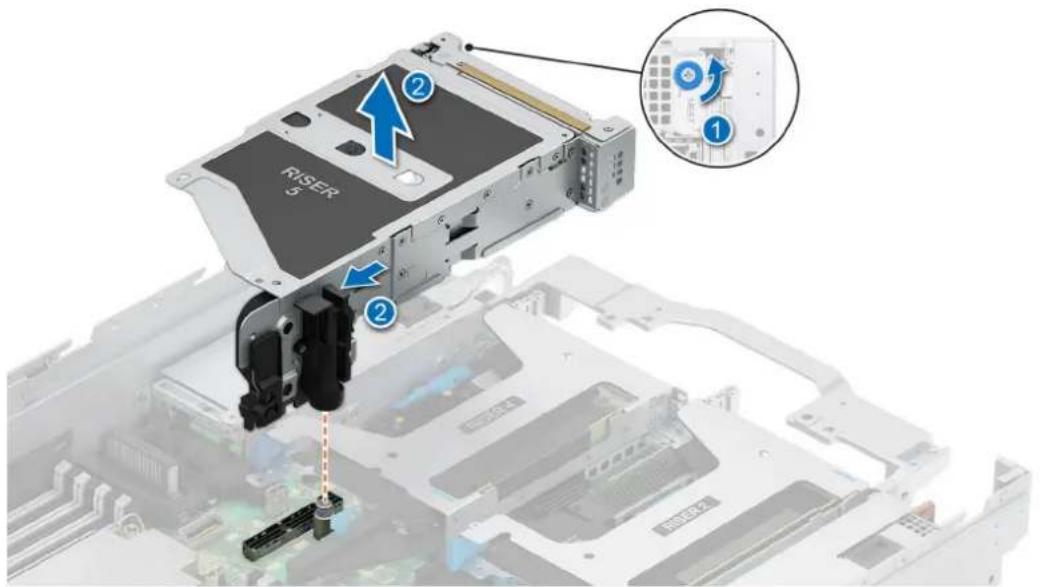

• Cartes d'extension et cartes de montage pour cartes d'extension
• Module BOSS-N1 FDC-MHS en option
  •Carte OCP NIC en option
• Module de contrôle sécurisé (DC-SCM) pour centre de données
• Carte Attic
  •Carte USB interne (en option)
  •Batterie du système
  • Commutateur d'intrusion
  •Bloc d'alimentation
• Module TPM (Trusted Platform Module)
• Carte HPM
  •panneau de commande

Consignes de sécurité

i REMARQUE : Chaque fois que vous devez soulever le système, demandez de l'aide. N'essayez pas de le soulever seul, au risque de vous blesser. système
PRÉCAUTION : Il faut au moins deux personnes pour soulever le système horizontalement hors du carton et la placer sur une surface plane, un système de levage pour rack ou des rails.
AVERTISSEMENT : L'ouverture ou le retrait du capot du système lorsque système est sous tension est dangereux. Vous risqueriez de recevoir une décharge électrique.
AVERTISSEMENT : Ne pas faire fonctionner le système sans le capot pour une durée dépassant cinq minutes. L'utilisation du système sans que le capot du système soit en place peut entraîner des dommages sur les composants.

PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de service et support. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
i REMARQUE : L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les composants internes du système.
PRÉCAUTION : Pour assurer le fonctionnement et le refroidissement adéquats, l'ensemble des ventilateurs et des baies du système doivent être occupés en permanence par un composant ou un cache.
i REMARQUE : Utilisez uniquement des produits laser de classe 1 certifiés de type émetteur-récepteur de fibre optique.
PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
i REMARQUE : La pression de fonctionnement maximale spécifiée par le fabricant est de 43 PSI.

Avant d'intervenir à l'intérieur de votre système

Prérequis

Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

1. Mettez hors tension le système et tous les périphériques qui y sont connectés.
2. Débranchez la prise électrique du système et déconnectez les périphériques.
3. Le cas échéant, retirez le système du rack.
   Pour plus d'informations, reportez-vous au guide d'installation des rails associé à votre solution de rails à l'adresse Manuels PowerEdge.
4. Retirez le capot du système.

Après une intervention à l'intérieur de votre système

Prérequis

Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

1. Remettez en place le capot du système.
2. Le cas échéant, Installez le système dans le rack.
   Pour plus d'informations, reportez-vous au guide d'installation des rails associé à votre système à l'adresse Manuels PowerEdge.
3. Rebranchez les périphériques et branchez le système sur la prise électrique, puis mettez le système sous tension.

Outils recommandés

Vous pourriez avoir besoin de plusieurs ou de l'ensemble des outils suivants pour effectuer les procédures de retrait et d'installation :

• Tournevis cruciforme Phillips n° 1
  • Tournevis cruciforme Phillips n° 2
• Tournevis Torx T20

• Tournevis à douille hexagonale de 5 mm
- Pointe en plastique
• Tournevis à lame plate de 1/4 de pouce
- Bracelet antistatique connecté à une prise de terre
- Tapis antistatique

Panneau métallique avant en option

Retrait du panneau avant

Procédure de retrait du panneau avant

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Gardez la clé du panneau à portée de main.

Étapes

1. Déverrouillez le panneau.
2. Appuyez sur le bouton d'éjection et tirez sur l'extrémité gauche du panneau.
3. Décrochez l'extrémité droite et retirez le panneau.

Figure 31. Retrait du panneau avant

Étapes suivantes

Remettez en place le panneau avant.

Installation du panneau avant

Procédure d'installation du panneau avant

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Identifiez et retirez la clé du panneau.

Étapes

1. Alignez et insérez les languettes situées sur le panneau dans les encoches situées sur le système.
2. Appuyez sur le cadre jusqu'à ce que le bouton d'éjection s'enclenche.
3. Verrouillez le cadre.

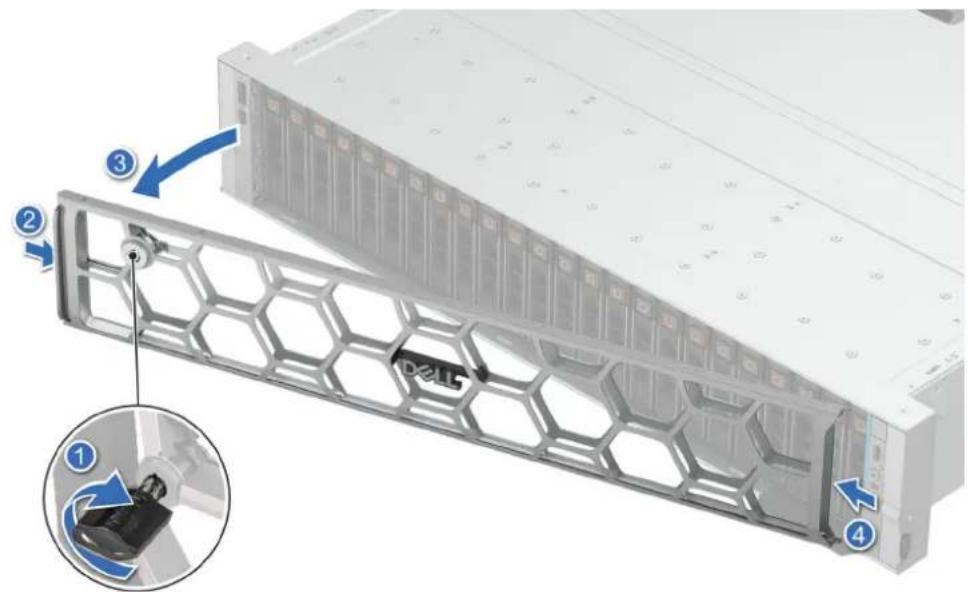

Figure 32. Installation du panneau avant

Capot du système

Retrait du capot du système

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Mettez hors tension le système et les périphériques qui y sont connectés.
3. Débranchez le système de la prise électrique et déconnectez-le de ses périphériques.

Étapes

1. À l'aide d'un tournevis cruciforme n° 2, tournez le verrou dans le sens antihoraire pour le déverrouiller.
2. Soulevez le loquet de déverrouillage jusqu'à ce que le capot du système glisse vers l'arrière.
3. Soulevez le capot du système.

Figure 33. Retrait du capot du système

Étapes suivantes

Remettez en place le capot du système.

Installation du capot du système

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Veillez à ce que tous les câbles internes soient correctement routés et connectés, et qu'aucun outil ou pièce supplémentaire ne reste à l'intérieur du système.

Étapes

1. Alignez les languettes du capot du système sur les fentes de guidage du système et faites glisser le capot.
2. Fermez le loquet de déverrouillage du capot du système.
3. À l'aide d'un tournevis cruciforme n° 2, tournez le verrou dans le sens horaire pour le verrouiller.

Figure 34. Installation du capot du système

Étapes suivantes

Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Carénage d'aération

Retrait du carénage d'aération

Prérequis

PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d'aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu'une perte de données. système

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

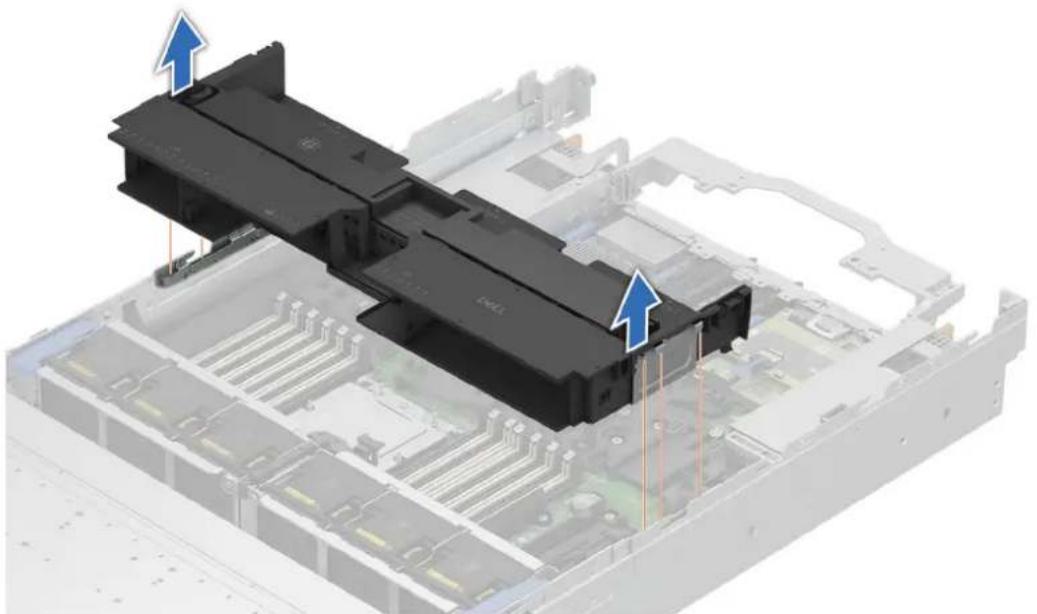

Saisissez le carénage d'aération par les bords et soulevez-le pour l'extraire du système.

Figure 35. Retrait du carénage d'aération

Étapes suivantes

1. Replacez le carénage d'aération.

Installation du carénage d'aération

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Alignez le logement du carénage d'aération sur le système.
2. Abaissez le carénage d'aération dans le système jusqu'à ce qu'il soit fermement positionné.

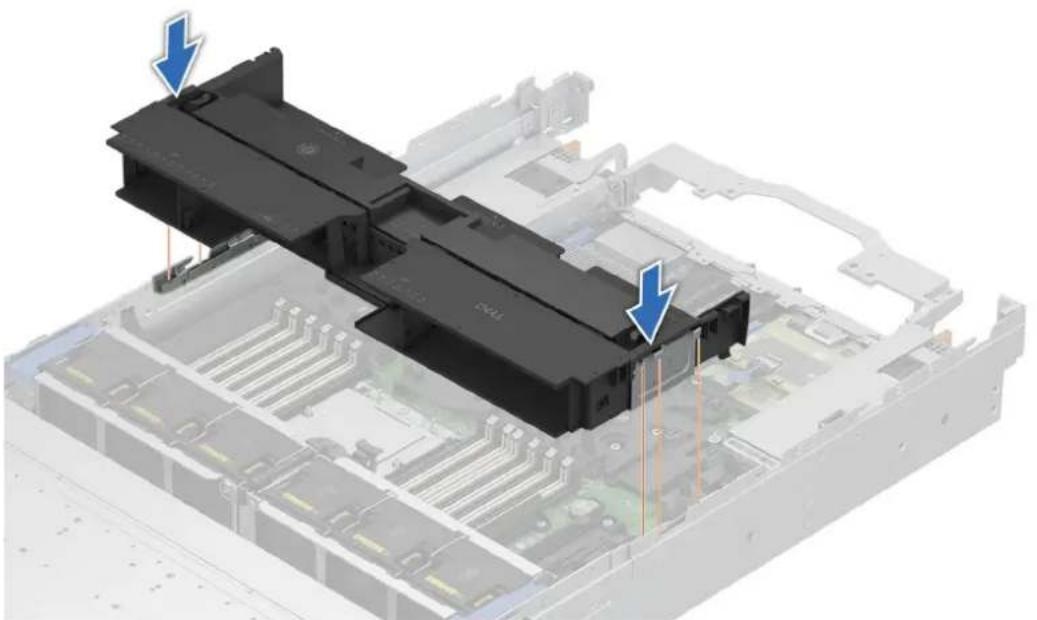

Figure 36. Installation du carénage d'aération

Étapes suivantes

1. Acheminez les câbles le long de l'encoche du carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Installation du carénage d'aération

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Alignez le logement du carénage du processeur graphique sur le système.
2. Abaissez le carénage d'aération dans le système jusqu'à ce qu'il soit fermement positionné.

Figure 37. Installation du carénage du processeur graphique

Étapes suivantes

1. Acheminez les câbles le long de l'encoche du carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du carénage d'aération

Prérequis

PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d'aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu'une perte de données. système

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

Saisissez le carénage du processeur graphique par les bords et soulevez-le pour l'extraire du système.

Figure 38. Retrait du carénage du processeur graphique

Étapes suivantes

1. Remettez en place le carénage GPU.

Ventilateurs de refroidissement

Retrait d'un ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

Étapes

Saisissez le module de ventilateur par les bords orange et noirs, et soulevez-le pour le débrancher de son connecteur sur la carte du ventilateur.

Figure 39. Retrait d'un ventilateur

Étapes suivantes

Remplacement d'un ventilateur.

Installation d'un ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

Étapes

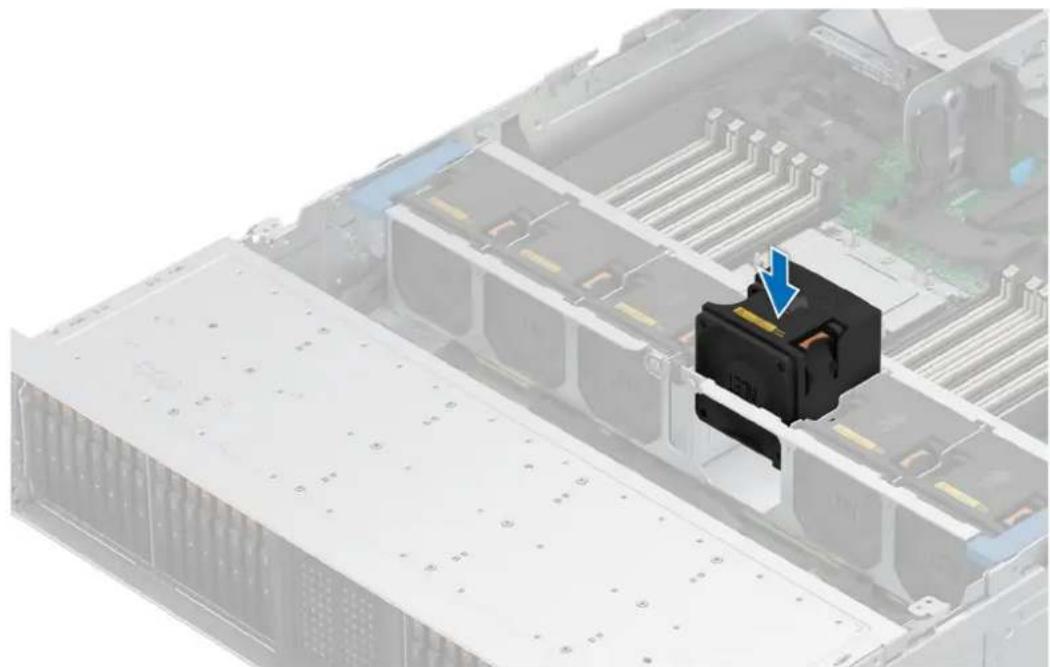

Alignez et abaissez le ventilateur de refroidissement sur le connecteur de la carte du ventilateur, puis appuyez sur le point de contact orange du module du ventilateur de refroidissement jusqu'à ce qu'il soit fermement connecté.

Figure 40. Installation d'un ventilateur

Étapes suivantes

1. Installez le carénage d'aération.

Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait de l'assemblage du bâti du ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si nécessaire, retirez les câbles qui passent à travers le bâti de ventilateur.
4. Si obligatoire, retirez le carénage d'aération.

Étapes

1. Soulevez les leviers de dégagement bleus pour déverrouiller l'assemblage du bâti du ventilateur du système.
2. Saisissez les leviers de dégagement, puis retirez l'assemblage du bâti du ventilateur du système en le soulevant.

Figure 41. Retrait de l'assemblage du bâti du ventilateur

Étapes suivantes

1. Remettez en place l'assemblage du bâti du ventilateur.

Installation d'un assemblage de bâti de ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

PRÉCAUTION : Avant d'installer le bâti du ventilateur, vérifiez que tous les câbles à l'intérieur du système ont été correctement installés et fixés aux supports de fixation des câbles. Les câbles qui ne sont pas correctement installés peuvent être endommagés.

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
2. Si nécessaire, retirez les câbles qui passent à travers le bâti de ventilateur.
3. Le cas échéant, retirez le carénage d'aération.

Étapes

1. En tenant les leviers de dégagement bleus du bâti du ventilateur, alignez les rails de guidage avec les guides du système.
2. Abaissez l'assemblage du bâti du ventilateur dans le système jusqu'à ce qu'il soit correctement positionné.
3. Abaissez les leviers de dégagement bleus et appuyez dessus pour verrouiller l'assemblage du bâti du ventilateur dans le système.

Figure 42. Installation d'un assemblage de bâti de ventilateur

Étapes suivantes

1. Le cas échéant, installez le carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Cache du fond de panier de disques

Retrait du capot du fond de panier de disques

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Faites glisser le capot du fond de panier de disques dans le sens des flèches marquées sur le capot du fond de panier de disques.
2. Soulevez le capot du fond de panier de disques pour le sortir du système.

Figure 43. Retrait du capot du fond de panier de disques

Étapes suivantes

1. Réinstallez le capot du fond de panier de disques.

Installation du capot du fond de panier de disques

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

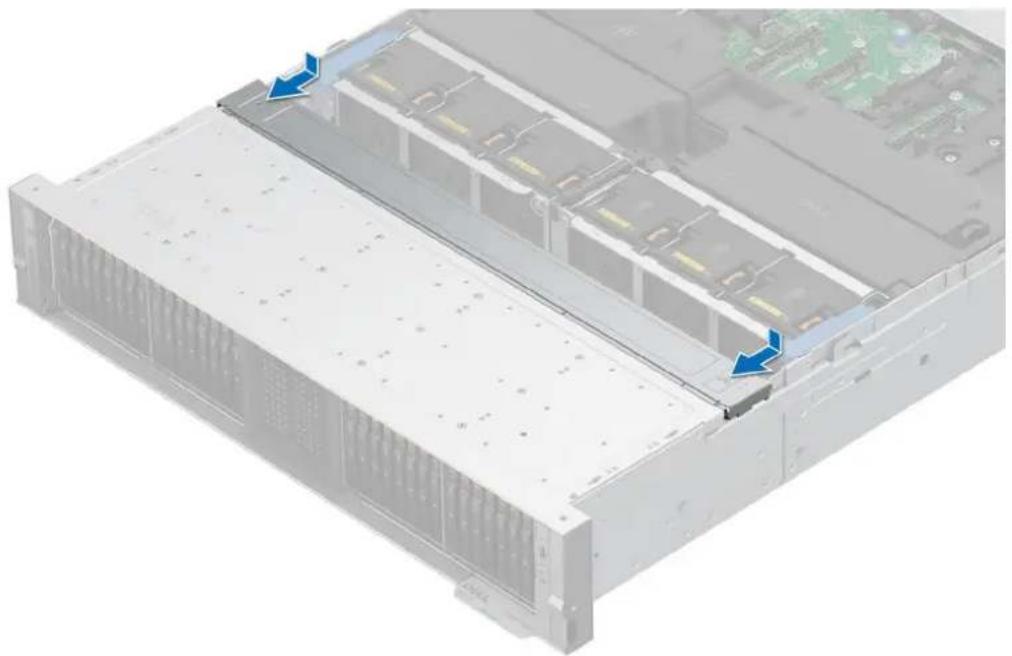

1. Alignez le capot du fond de panier de disques sur les fentes de guidage du système.
2. Faites glisser le capot du fond de panier de disques vers l'avant du système jusqu'à ce qu'il s'enclenche.

Figure 44. Installation du capot du fond de panier de disques

Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Disques

Retrait d'un cache de disque NVMe EDSFF Gen5 E3.S et SSD

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

PRÉCAUTION : Pour assurer un refroidissement correct du système, vous devez installer des caches de disque dans tous les logements de disque vides.

Étapes

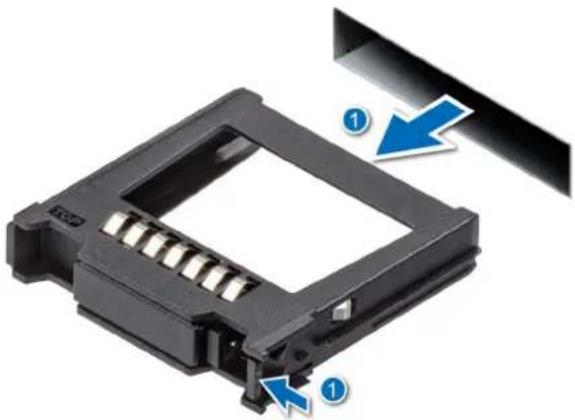

Soulevez le bouton d'éjection pour extraire le cache de disque du logement du disque.

Figure 45. Retrait d'un cache de disque NVMe EDSFF Gen5 E3.S

Figure 46. Retrait d'un cache de disque SSD

Étapes suivantes

1. Remettez en place le cache de disque SSD et NVMe EDSFF Gen5 E3.S.

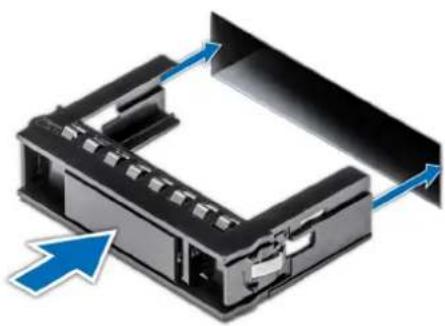

Installation d'un cache de disque SSD et NVMe EDSFF Gen5 E3.S

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

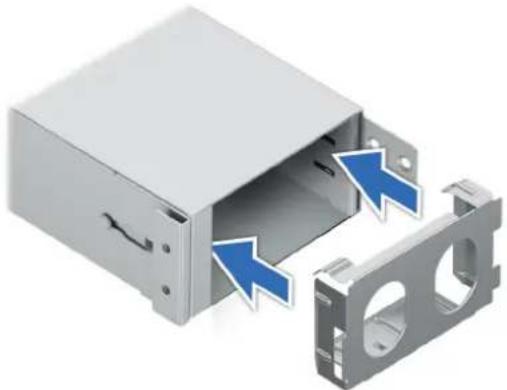

Faites glisser le cache de disque dans le logement de disque jusqu'à ce que le bouton de dégagement s'enclenche.

Figure 47. Installation d'un cache de disque NVMe EDSFF Gen5 E3.S

Figure 48. Installation d'un cache de disque SSD

Retrait d'un support de disque SSD et NVMe EDSFF Gen5 E3.S

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Préparez le retrait du disque à l'aide du logiciel de gestion. Si le disque est en ligne, le voyant d'activité/de panne vert clignote lors de la procédure de sa mise hors tension. Lorsque tous les voyants sont éteints, vous pouvez retirer le disque dur. Pour plus d'informations, consultez la documentation du contrôleur de stockage.

PRÉCAUTION : Avant de retirer ou d'installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l'adaptateur hôte lui permet de prendre en charge le retrait et l'installation à chaud de disques.

PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d'exploitation prend en charge l'installation de disques. Consultez la documentation fournie avec le système d'exploitation.

Étapes

1. Appuyez sur le bouton de dégagement pour ouvrir la poignée de dégagement du support de disque.
2. À l'aide de la poignée de dégagement du support de disque, faites glisser le support de disque pour le retirer de son logement.

Figure 49. Retrait d'un support de disque

Figure 50. Retrait du support de disque EDSFF E3.S

Étapes suivantes

Remettez en place le disque NVMe EDSFF Gen5 E3.S ou le cache de disque NVMe EDSFF Gen5 E3.S.

Installation d'un support de disque SSD et NVMe EDSFF Gen5 E3.S

Prérequis

PRÉCAUTION : Avant de retirer ou d'installer un disque alors que le système fonctionne, consultez la documentation Manuels de contrôleur de stockage de la carte contrôleur de stockage pour vérifier que la configuration de l'adaptateur hôte lui permet de prendre en charge le retrait et l'installation de disques.
PRÉCAUTION : La combinaison de disques durs SAS et SATA dans un même volume RAID n'est pas prise en charge.
PRÉCAUTION : Lors de l'installation d'un disque, assurez-vous que les disques adjacents sont pleinement installés. Si vous essayez d'insérer un support de disque et de verrouiller sa poignée en regard d'un support partiellement installé, vous risquez d'endommager le ressort du carénage du support partiellement installé et de le rendre inutilisable.

i REMARQUE : Assurez-vous que la poignée de dégagement du support de disque est en position ouverte avant d'insérer le support dans le logement.

PRÉCAUTION : Pour éviter toute perte de données, veillez à ce que le remplacement de lecteurs à chaud soit pris en charge. Consultez la documentation fournie avec le système d'exploitation.

PRÉCAUTION : Lorsqu'un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à se reconstruire. Assurez-vous que le disque de remplacement est vide ou contient des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l'installation du disque.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Pour assembler le disque au système, retirez le support de disque ou le cache de disque.

Étapes

1. Glissez le support de disque dans le logement dédié.
2. Fermez la poignée de dégagement du support de disque afin de maintenir le disque en place.

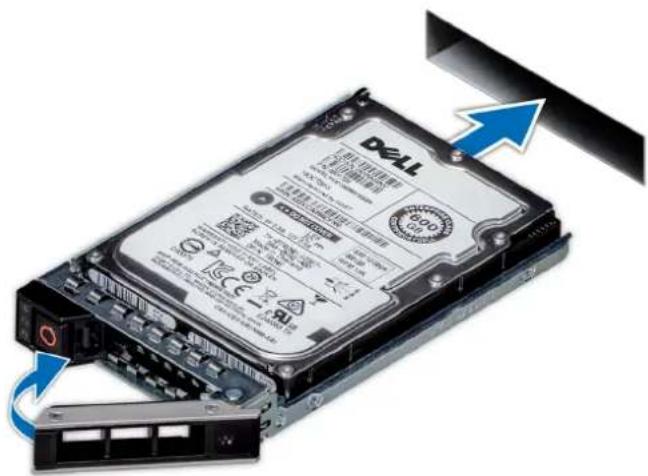

Figure 51. Installation d'un support de disque

Figure 52. Installation d'un disque E3.S

Retrait d'un disque SSD et NVMe EDSFF Gen5 E3.S du support de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Retirez le support de disque.

Étapes

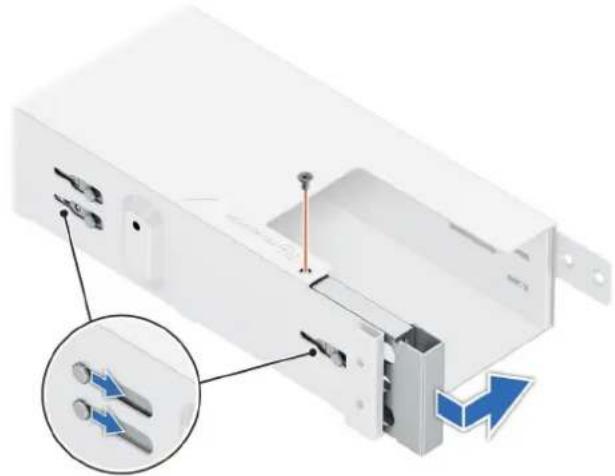

1. À l'aide d'un tournevis cruciforme n° 1, retirez les vis des rails du support de disque dur.

REMARGUE : Si le support de disque dur ou SSD est doté d'une vis Torx, utilisez un tournevis Torx 6 (pour le disque 2,5 pouces) ou un tournevis Torx 8 (pour le disque 3,5 pouces) pour retirer le disque.

1. Soulevez le disque dur et retirez-le de son support.

Figure 53. Retrait d'un disque SSD de son support

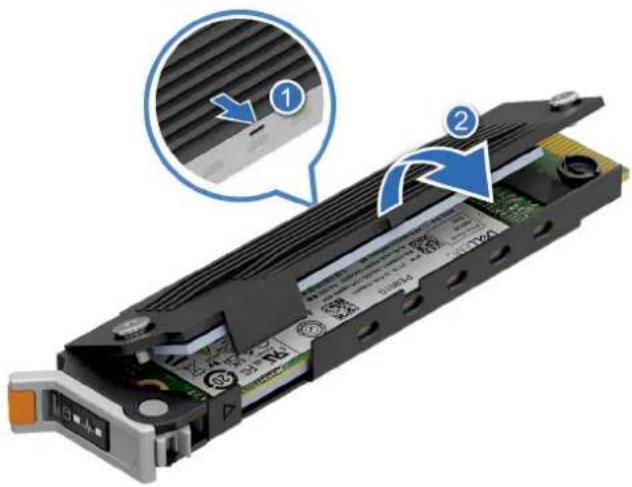

Figure 54. Retrait d'un disque E3.S de son support

Étapes suivantes

Installez un disque SSD et NVMe EDSFF Gen5 E3.S dans le support de disque.

Installation d'un disque SSD et d'un disque NVMe EDSF Gen5 E3.S dans le support de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Retirez un cache de disque SSD et NVMe EDSFF Gen5 E3.S ou Retirez un support de disque SSD et NVMe EDSFF Gen5 E3.S.

Étapes

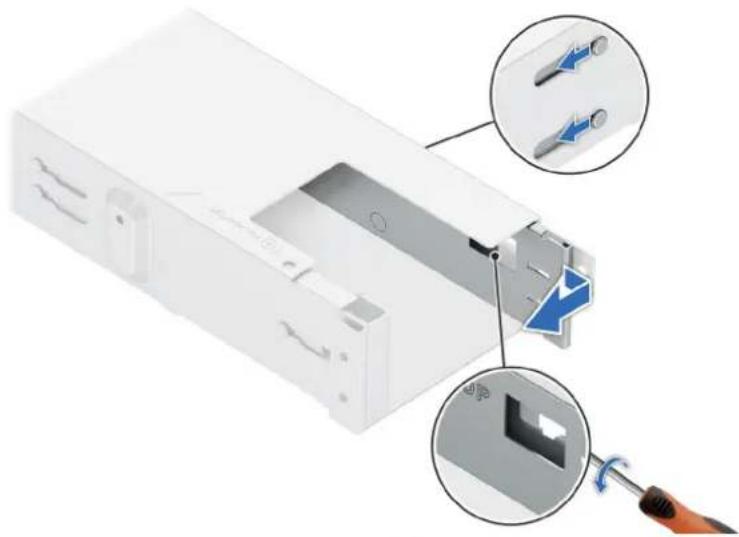

1. Insérez le disque dur dans le support en plaçant le connecteur du disque vers l'arrière du support.
2. Alignez les trous de vis situés sur le disque dur avec ceux situés sur le support.
3. À l'aide d'un tournevis cruciforme n° 1, fixez le disque au support de disque en serrant les vis.

i REMARQUE : Lors de l'installation d'un disque dans le support de disque, assurez-vous que les vis sont serrées à un couple de 4 lbf-po.
i REMARQUE : Si le support de disque dur ou SSD est doté d'une vis Torx, utilisez un tournevis Torx 6 (pour le disque 2,5 pouces) ou un tournevis Torx 8 (pour le disque 3,5 pouces) pour installer le disque.

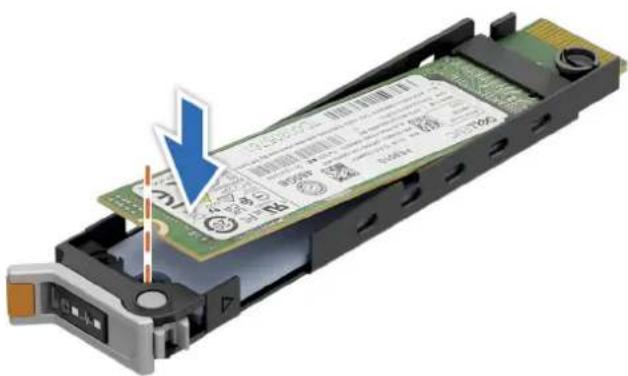

Figure 55. Installation d'un disque SSD dans le support de disque

Figure 56. Installation du disque E3.S dans le support de disque

Étapes suivantes

1. Installez un support de disque dur.

Fond de panier de disque

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Fond de panier de disque

Voici les fonds de panier de disques pris en charge selon la configuration de votre système :

Tableau 56. Options de fond de panier pris en charge

System Options de disques prises en charge
PowerEdge R7715	2 disques U.2
	8 disques NVMe EDSFF Gen5 E3.S
	8 disques universels de 2,5 pouces
	12 disques SAS/SATA de 3,5 pouces
	16 disques de 2,5 pouces + 8 disques NVMe U.2
	16 disques NVMe EDSFF Gen5 E3.S
	16 disques SAS/SATA de 2,5 pouces
	24 disques SAS/SATA de 2,5 pouces
	32 disques NVMe EDSFF E3.S de 5e génération
	40 disques NVMe EDSFF E3.S de 5e génération

Figure 57. Fond de panier SAS/SATA de 12 disques de 3,5 pouces

1. BP_DST_SB1 (PERC au fond de panier)
2. BP_PWR_1 (câble d'alimentation du fond de panier vers la carte HPM)
3. BP_DST_SA1 (PERC au fond de panier)

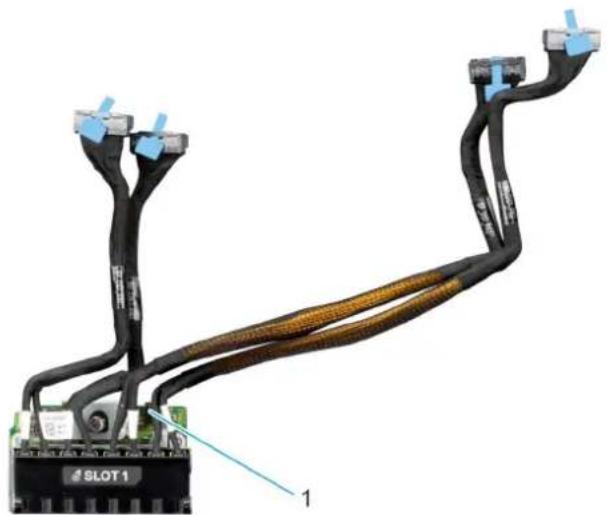

Figure 58. Fond de panier pour disque NVMe EDSFF E3.S

1. BP_PWR_1 (câble d'alimentation du fond de panier vers la carte HPM)

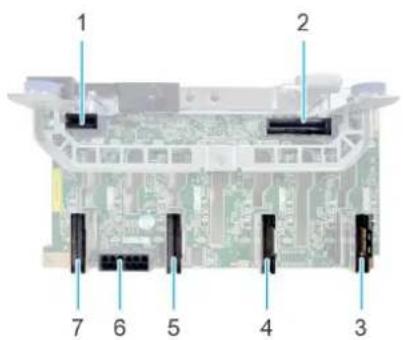

Figure 59. Fond de panier poue 8 disques universels 2,5 pouces

1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier)
2. BP_DST_PA1 (connecteur PCIe/NVMe) 4. BP_DST_PB1 (connecteur PCIe/NVMe)
3. BP_DST_PA2 (connecteur PCIe/NVMe) 6. BP_PWR_1 (câble d'alimentation du fond de panier vers la carte HPM)
4. BP_DST_PB2 (connecteur PCIe/NVMe)

Retrait du fond de panier de disque

Étapes

1. Appuyez sur une ou plusieurs pattes de dégagement pour dégager le fond de panier de disques des crochets situés sur le système.
2. Soulevez le fond de panier de disques pour le sortir du système.

i REMARQUE : Pour éviter d'endommager le fond de panier, retirez les câbles du fond de panier déconnectés des attaches de routage des câbles avant de retirer le fond de panier.

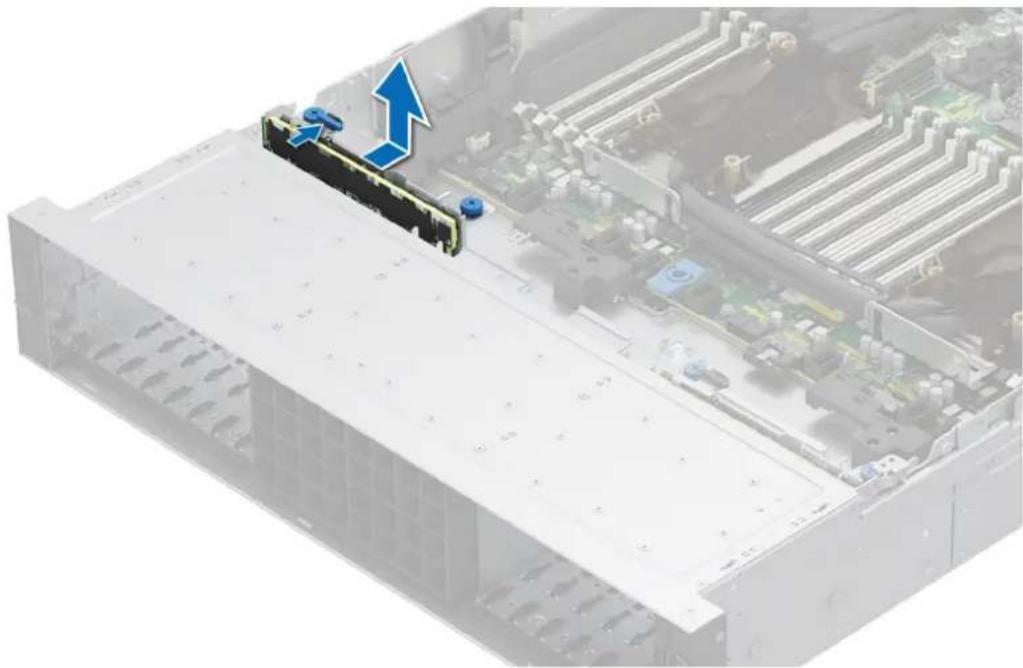

Figure 60. Retrait du fond de panier de disque

Étapes suivantes

1. Remettez en place le fond de panier de disques.

Installation du fond de panier de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Retirez les disques.

Étapes

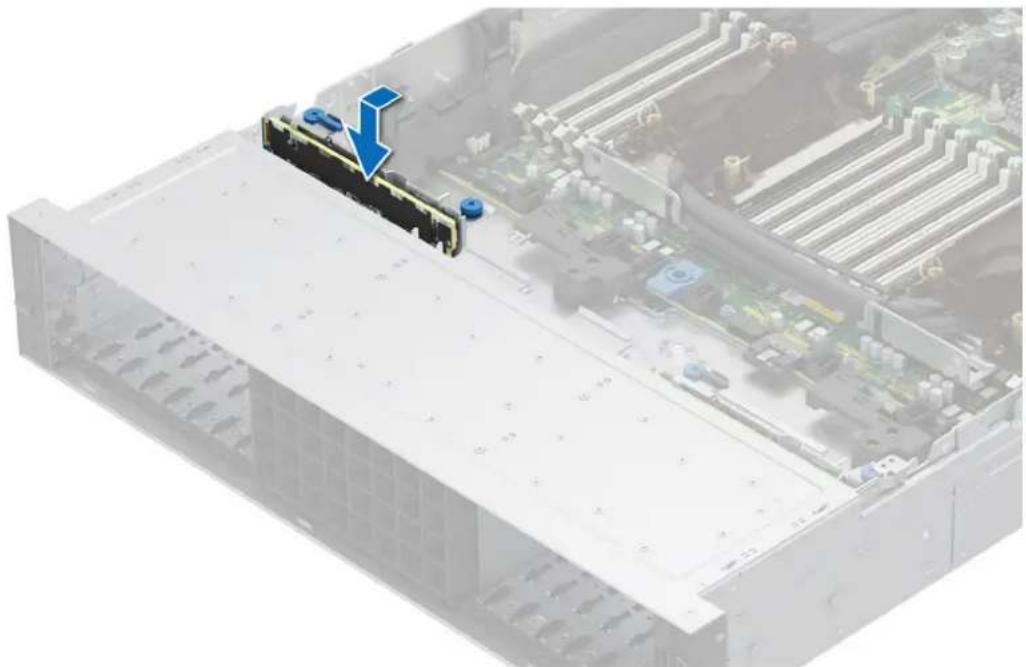

1. Alignez les logements du fond de panier de disques sur les guides du système.
2. Faites glisser le fond de panier de disques dans les guides du système et abaissez-le jusqu'à ce qu'une ou plusieurs pattes de dégagement bleues s'enclenchent.

Figure 61. Installation du fond de panier de disque

Étapes suivantes

1. Installez tous les disques.
2. Installez le cache du fond de panier.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du module de fond de panier à connexion directe pour disques NVMe EDSFF Gen5 E3.S

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les ventilateurs.
4. Retirez le capot du fond de panier de disques.
5. Retirez les disques NVMe EDSFF Gen5 E3.S.
6. Débranchez le câble d'alimentation câbles électriques et les autres câbles nécessaires, puis observez l'acheminement des câbles.

Étapes

1. À l'aide d'un tournevis cruciforme n° 2, desserrez les vis imperdables situées sur le module du fond de panier.
2. Faites glisser le module du fond de panier vers l'avant du serveur et retirez-le du système.

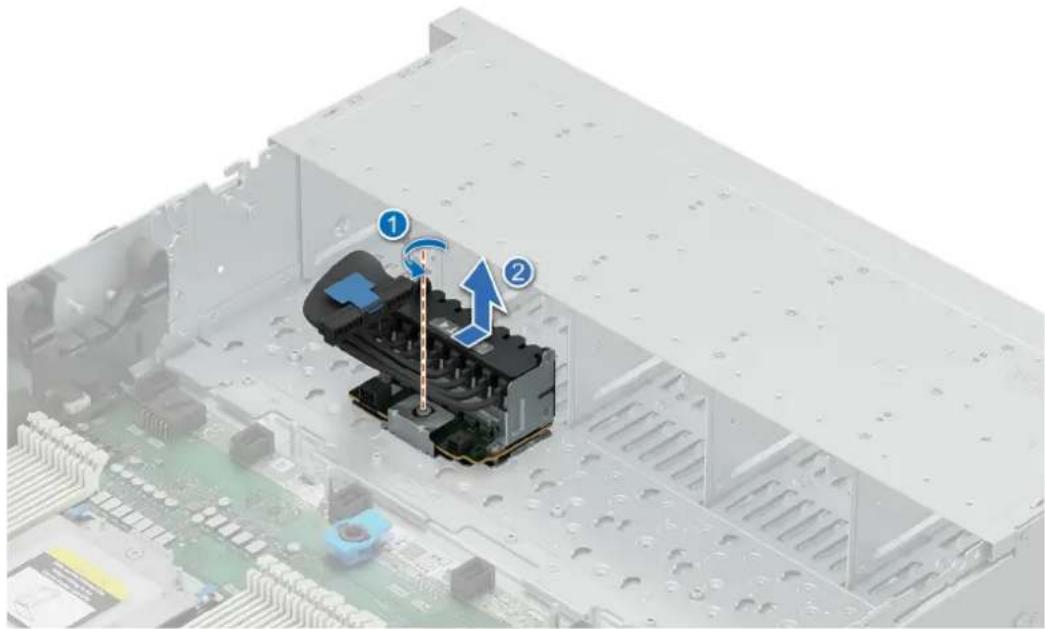

Figure 62. Retrait du module de fond de panier EDSFF Gen5 E3.S

Étapes suivantes

1. Remettez en place le module de fond de panier à connexion directe pour disques NVMe EDSFF Gen5 E3.S.

Installation du module de fond de panier à connexion directe pour disques NVMe EDSFF Gen5 E3.S

Prérequis

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les ventilateurs de refroidissement
4. Retirez le capot du fond de panier de disques.
5. Retirez les disques EDSFF Gen5 E3.S, si nécessaire.

6..

i REMARQUE : Le dissipateur de chaleur Type L empêche le retrait des connecteurs de fond de panier E3.S de la carte HPM.

1. Débranchez les câbles d'alimentation et les autres câbles requis, observez l'acheminement des câbles.

Étapes

1. Positionnez le module de fond de panier sur le guide de la plaque arrière et assurez-vous que les trous sont bien alignés avec ceux du support.
   i REMARQUE : Localisez le module du fond de panier et placez-le sur la ligne de position déverrouillée.
2. Poussez le module vers l'arrière du serveur jusqu'à ce qu'il soit bien en place.
3. À l'aide d'un tournevis cruciforme Phillips n° 2, serrez la vis imperdable pour fixer le module.

Figure 63. Installation du module de fond de panier à connexion directe pour disques NVMe EDSFF Gen5 E3.S

Étapes suivantes

1. Branchez tous les câbles et assurez-vous que tous les câbles sont acheminés à travers le clip de câble correspondant.
2. Installez les disques EDSFF Gen5 E3.S.
3. Installez le capot du fond de panier de disques.
4. Installez les ventilateurs de refroidissement.
5. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Supports de paroi latérale

Retrait du support de paroi latérale

Il existe deux supports de paroi latérale, à savoir un de chaque côté du système. La procédure de retrait est similaire.

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.

i REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez correctement les câbles lorsque vous les remplacez pour éviter qu'ils ne soient coincés ou écrasés.

Étapes

1. Appuyez sur les pattes latérales pour dégager le support de câble de paroi latérale.

i REMARQUE : Sortez les câbles du support de câble de paroi latérale.

1. Appuyez sur la patte centrale pour dégager le support du boîtier, puis soulevez-le pour le sortir du système.

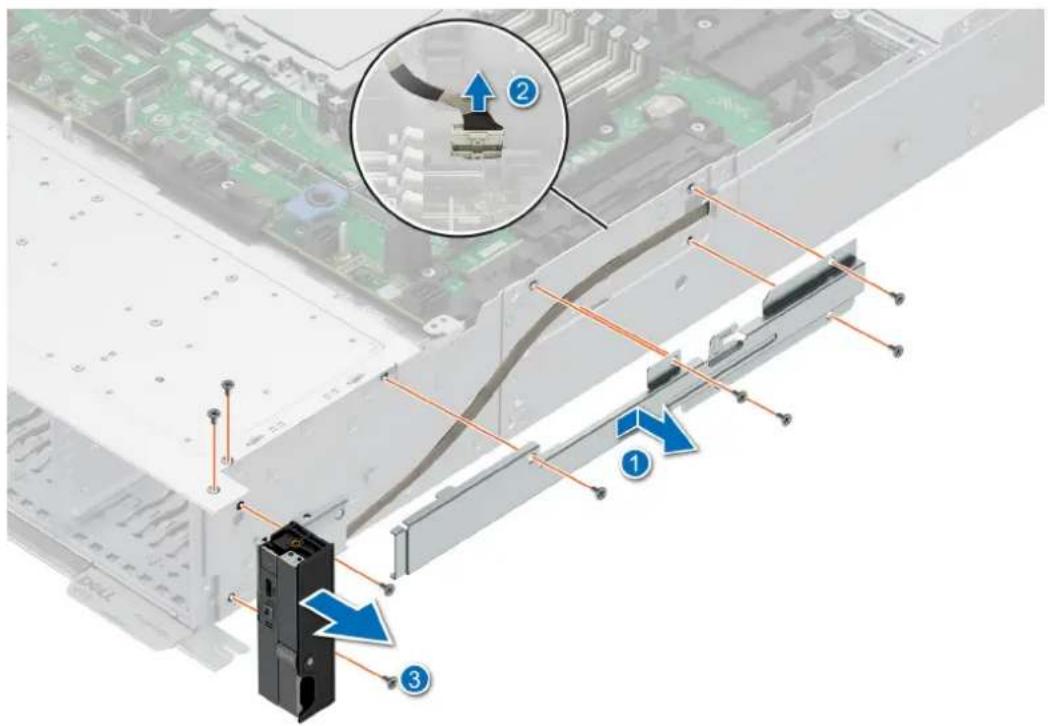

Figure 64. Retrait du support de paroi latérale

Étapes suivantes

1. Remettez en place le support de paroi latérale.

Installation du support de paroi latérale

Il existe deux supports de paroi latérale de chaque côté du système. La procédure d'installation est similaire.

Prérequis

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si nécessaire, retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.

REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez correctement les câbles lorsque vous les remplacez pour éviter qu'ils ne soient coincés ou écrasés.

Étapes

1. Alignez les fentes de guidage du support de paroi latérale sur les guides du système et faites glisser l'ensemble jusqu'à ce qu'il soit correctement positionné.

REMARQUE : Procédez au routage des câbles via le support de câble de paroi latérale.

1. Fermez le support de câble de paroi latérale jusqu'à ce qu'il s'enclenche.

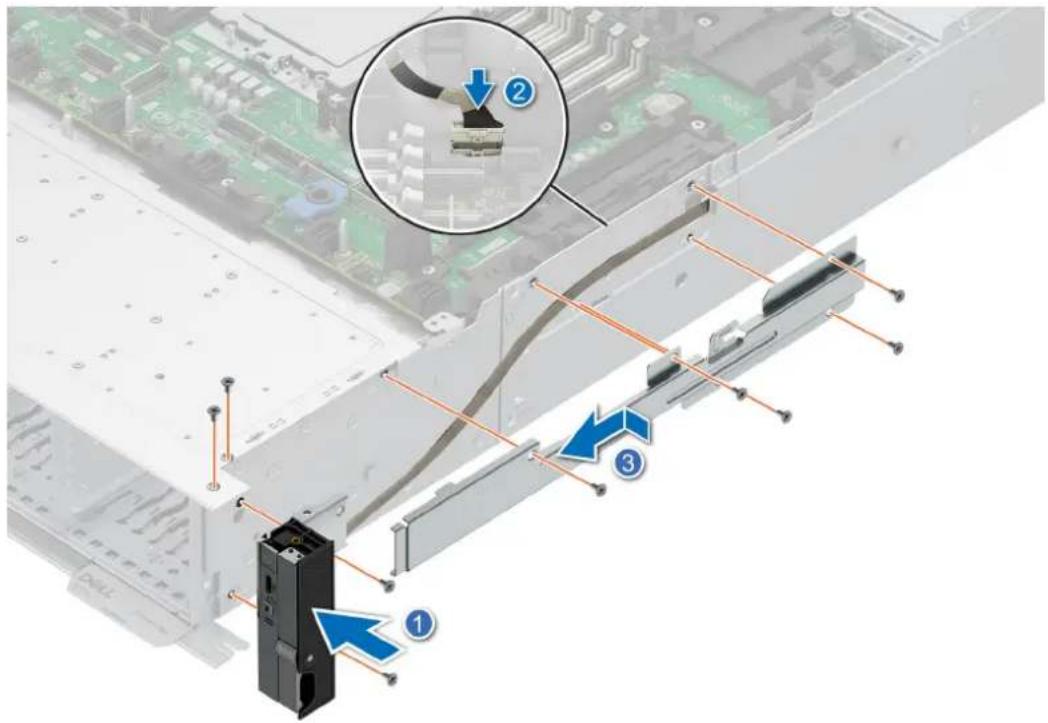

Figure 65. Installation du support de paroi latérale

Étapes suivantes

1. Installez l'assemblage du bâti du ventilateur.
2. Le cas échéant, installez le carénage d'aération.
3. S'il a été retiré, installez le capot du fond de panier de disques.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Module PERC

Retrait du module PERC H975i

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Le cas échéant, retirez le carénage d'aération.
4. Retirez le capot du fond de panier de disques.
5. Observez l'acheminement des câbles et débranchez ceux du fond de panier de disque du connecteur de la carte HPM et du fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

Étapes

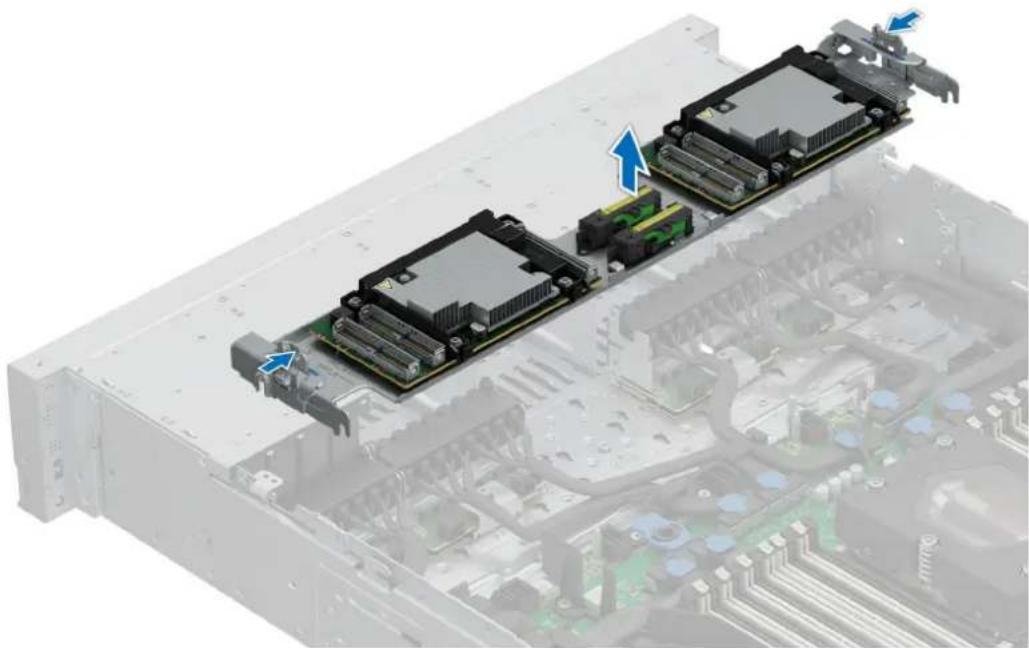

1. Appuyez sur les loquets de déverrouillage dans le sens des flèches marquées sur le plateau PERC et soulevez le plateau pour le retirer du système.

Figure 66. Retrait du plateau PERC

1. Déconnectez les câbles de batterie du PERC H975i, retirez-les des supports de câbles et retirez-les.

Figure 67. Retrait des câbles de batterie

1. À l'aide d'un tournevis cruciforme n° 2, desserrez les vis et retirez le H975i du plateau ainsi que le carénage du H975i.

2. À l'aide d'un tournevis cruciforme n° 2, desserrez une vis et retirez le support de batterie du plateau

Figure 68. Retrait du support H975i, du support et du support de batterie

Étapes suivantes

1. Replacez le module PERC avant.

Installation du module PERC H975i

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le cache du fond de panier.
4. Le cas échéant, retirez le carénage d'aération.
5. Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.

Étapes

1. Alignez le PERC H975i et le carénage avec les broches de guidage à vis situées sur le plateau PERC. À l'aide d'un tournevis cruciforme n° 2, serrez les vis pour les fixer.
2. Poussez le support de batterie dans la marque de verrouillage sur le plateau PERC. À l'aide d'un tournevis Phillips #2, serrez la vis imperdable pour fixer le support de batterie au plateau PERC.

Figure 69. Installation du module PERC H975i sur le plateau PERC

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

1. Acheminez correctement le câble de la batterie dans les supports de câbles. Connectez le câble de la batterie au PERC H975i.

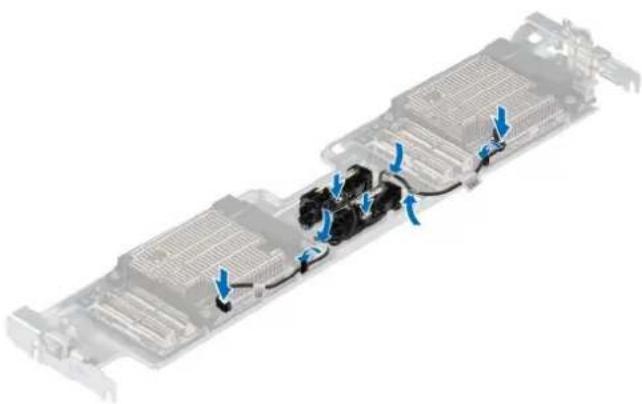

Figure 70. Routage des câbles

1. Alignez le plateau PERC avec les fentes de guidage situées sur le boîtier.
2. Abaissez le plateau PERC vers le boîtier et appuyez sur les deux côtés du plateau pour vous assurer que la goupille en T et le loquet se verrouillent en place.

1. Observez et branchez les câbles du fond de panier de disques au connecteur situé sur le module PERC et le fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

1. Rebranchez tous les câbles requis.

2. Installez le capot du fond de panier de disques.

3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du module PERC avant à montage avant

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Le cas échéant, retirez le carénage d'aération.
4. Retirez le capot du fond de panier de disques.
5. Observez l'acheminement des câbles et débranchez ceux du fond de panier de disque du connecteur de la carte HPM et du fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

Étapes

1. À l'aide d'un tournevis cruciforme n° 2, desserrez les vis imperdables situées sur le module PERC avant.
2. Faites glisser le module PERC avant pour le libérer du connecteur sur le fond de panier de disque.

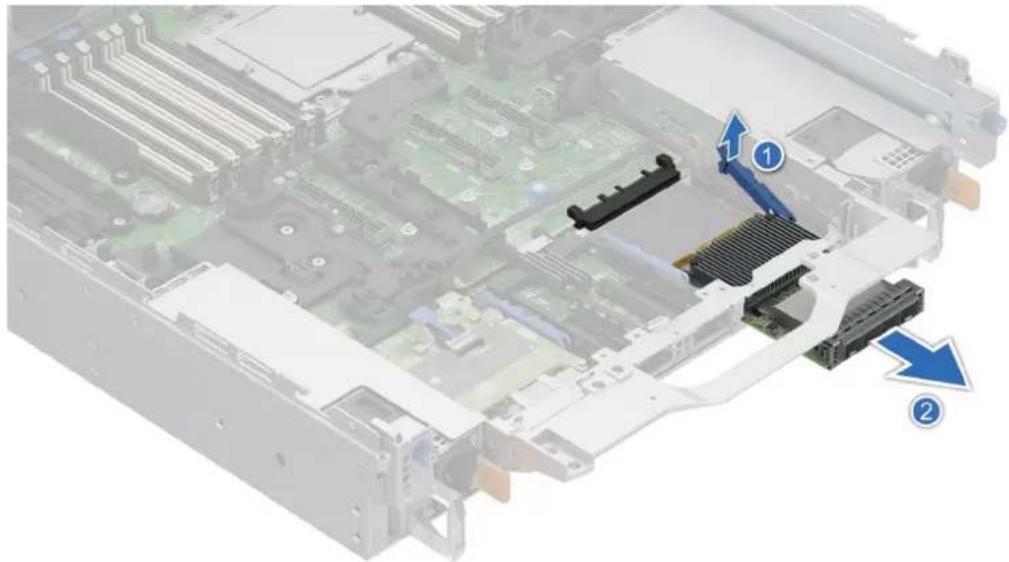

Figure 72. Retrait du module PERC avant à montage avant

Étapes suivantes

1. Replacez le module PERC avant.

Installation du module PERC avant à montage avant

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le cache du fond de panier.
4. Le cas échéant, retirez le carénage d'aération.
5. Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.

Étapes

1. Alignez le module PERC avant en l'inclinant jusqu'à ce que le plateau touche le logement dans le système.
2. Glissez et appuyez sur le connecteur du module PERC avant avec le connecteur situé sur le fond de panier du disque jusqu'à ce qu'il soit bien en place.
3. À l'aide d'un tournevis cruciforme n° 2, serrez les vis imperdables situées sur le module PERC avant.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 73. Installation du module PERC avant à montage avant

Étapes suivantes

1. Observez l'acheminement des câbles et branchez ceux du fond de panier de disque du connecteur à la carte HPM et au fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

1. Rebranchez tous les câbles requis.
2. Installez le capot du fond de panier de disques.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Routages de câbles

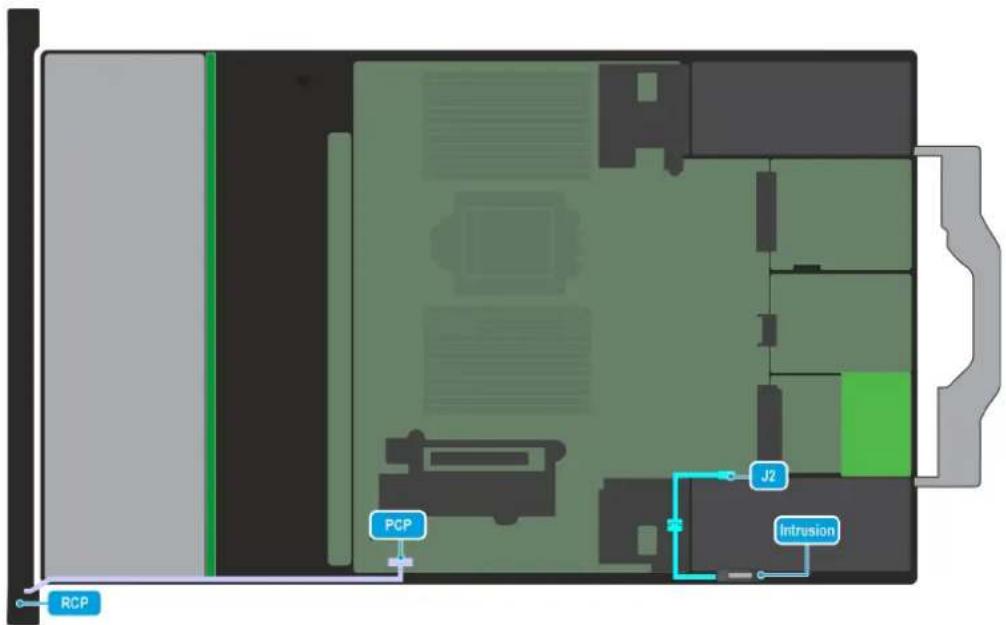

Figure 74. C0 : configuration sans fond de panier

Tableau 57. C0 : configuration sans fond de panier

Commande De À
1. CTRL_DST_PA1 (panneau de commande droit) PCP (carte HPM)
2. HPM_J2 (connecteur d'alimentation sur la carte HPM) INTRUSION (connecteur du commutateur d'intrusion)

Figure 75. C4-2 : 8 disques universels de 2,5 pouces

Tableau 58. C4-2 : 8 disques universels de 2,5 pouces

Commande De À
1. CTRL_PWR_1 (PERC) BP	_PWR_CTRL (connecteur d'alimentation du	fond de panier)
2. PWR1/2 (connecteur d'alimentation sur la carte HPM) BP_PWR_1 (connecteur d'alimentation du fond de panier)
3. CTRL_SRC_PA1 (PERC)	BP_DST_SA1 (connecteur de transmission du	fond de panier)
4. SL3 (connecteur de signa sur la carte HPM) CTRL_DST_PA1 (PERC)
5. SL4 (connecteur de signa sur la carte HPM) CTRL_DST_PB1 (PERC)
6 SL1 (connecteur de signal sur la carte HPM) BP_PA1 (connecteur de transmission du fond de panier)
7. SL2 (connecteur de signal sur la carte HPM) BP_PB1 (connecteur de transmission du fond de panier)
8. SL7 (connecteur de signal sur la carte HPM) BP_PB2 (connecteur de transmission du fond de panier)
9. SL8 (connecteur de signa sur la carte HPM) BP_PA2 (connecteur de transmission du fond de panier)

Figure 76. C6-1: 8 disques EDSFF E3.S NVMe Gen5

Tableau 59. C6-1 : 8 disques EDSFF E3.S NVMe Gen5

Commande De À
1. HPM_PWR1 (connecteur d'alimentation sur la carte HPM)	d'alimentation sur la carte HPM)	BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. SL1 (connecteur de signal sur la carte HPM)	BP_PA1 (connecteur de transmission du fond de panier)	du fond de panier)
3. SL2 (connecteur de signal sur la carte HPM)	BP_PB1 (connecteur de transmission du fond de panier)	du fond de panier)
4. SL3 (connecteur de signal sur la carte HPM)	BP_PA2 (connecteur de transmission du fond de panier)	du fond de panier)

Tableau 59. C6-1 : 8 disques EDSFF E3.S NVMe Gen5 (suite)

Commande De À
5. SL4 (connecteur de signa	sur la carte HPM) BP_PB2 (connecteur de transmission	du fond de panier)

Figure 77. C1-2 : 12 disques SAS/SATA de 3,5 pouces

Tableau 60. C1-2 : 12 disques SAS/SATA de 3,5 pouces

Commande De À
1. PWR_1 (connecteur d'alimentation sur la carte HPM) BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. CTRL_SRC_SA1_PA1 (Adaptateur PERC) BP_DST_SA1 (connecteur de transmission du fond de panier)
3. CTRL_SRC_SA1_PB1 (Adaptateur PERC) BP_DST_SB1 (connecteur de transmission du fond de panier)

Figure 78. C2-1 : 16 disques SAS4/SATA RAID universels de 2,5 pouces

REMARQUE : Suivez l'ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l'ordre séquentiel inverse.

Tableau 61. C2-1 : 16 disques SAS4/SATA RAID universels de 2,5 pouces

Commande De À
1. BP_PWR_CTRL (connecteur d'alimentation du fond de panier)	CTRL_PWR_1 (PERC)
2. BP_PWR_1 (connecteur d'alimentation du fond de panier)	PWR1/2 (connecteur d'alimentation sur la carte HPM)
3. BP_DST_SA1 (connecteur de transmission du fond de panier)	CTRL_SRC_PA1 (PERC)
4. BP_DST_SA1 (connecteur de transmission du fond de panier)	CTRL_SRC_PB1 (PERC)
5. CTRL_DST_PB1 (PERC) SL4 (connecteur de signal sur la carte HPM)
6 CTRL_DST_PA1 (PERC) SL3 (connecteur de signal sur la carte HPM)

Figure 79. C5-1 : 16 disques SAS4/SATA de 2,5 pouces + 8 disques U.2 G4

REMARQUE : Suivez l'ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l'ordre séquentiel inverse.

Tableau 62. C5-1 : 16 disques SAS4/SATA de 2,5 pouces + 8 disques U.2 G4

Commande De À
1. BP_PWR_CTRL (connecteur d'alimentation du fond de panier)	CTRL_PWR_1 (PERC)
2. BP_PWR_1 (connecteur d'alimentation du fond de panier)	PWR1/2 (connecteur d'alimentation sur la carte HPM)
3. BP_PWR_1 (connecteur d'alimentation du fond de panier)	PWR23/24 (connecteur d'alimentation sur la carte HPM)
4. BP_DST_SA1 (connecteur de transmission du fond de panier)	CTRL_SRC_PA1 (PERC)
5. BP_DST_SA1 (connecteur de transmission du fond de panier)	CTRL_DST_PB1 (PERC)
6 DST_PA1 SL1 (connecteur de signal sur la carte HPM)
7. DST_PB1 SL2 (connecteur de signal sur la carte HPM)
8. DST_PA2 SL8 (connecteur de signal sur la carte HPM)
9. DST_PB2 SL7 (connecteur de signal sur la carte HPM)

Figure 80. C7-1: 16 disques E3.S G5x4

REMARQUE : Suivez l'ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l'ordre séquentiel inverse.

Tableau 63. C7-1 : 16 disques E3.S G5x4

Commande De À
1. BP_PICPWR1 (connecteur d'alimentation du fond de panier)	PWR1 (connecteur d'alimentation sur la carte HPM)
2. BP_PA1 et BP_PB1 SL1 et SL2 (connecteur de signal sur la carte	HPM)
3. BP_PA2 et BP_PB2 SL3 et SL4 (connecteur de signal sur la carte	HPM)
4. BP_PA1 et BP_PB1 SL5 et SL6 (connecteur de signal sur la carte	HPM)
5. BP_PA2 et BP_PB2 SL7 et SL8 (connecteur de signal sur la carte	HPM)

Figure 81. C3-1 : 24 disques SAS/SATA de 2,5 pouces

Tableau 64. C3-1 : 24 disques SAS/SATA de 2,5 pouces

Commande De À
1. BP_PWR_CTRL (connecteur d'alimentation du fond de panier)	CTRL_PWR_1 (PERC)
2. BP_PWR_1 (connecteur d'alimentation du fond de panier)	PWR1 (connecteur d'alimentation sur la carte HPM)
3. CTRL_SRC_SB1_PB1 (PERC) BP_DST_SB1 (connecteur de transmission du	fond de panier)
4. CTRL_SRC_SA1_PA1 (PERC) BP_DST_SA1 (connecteur de transmission du	fond de panier)
5. SL3 (connecteur de signal sur la carte HPM) CTRL_DST_PA1 (PERC)
6 SL4 (connecteur de signal sur la carte HPM) CTRL_DST_PB1 (PERC)

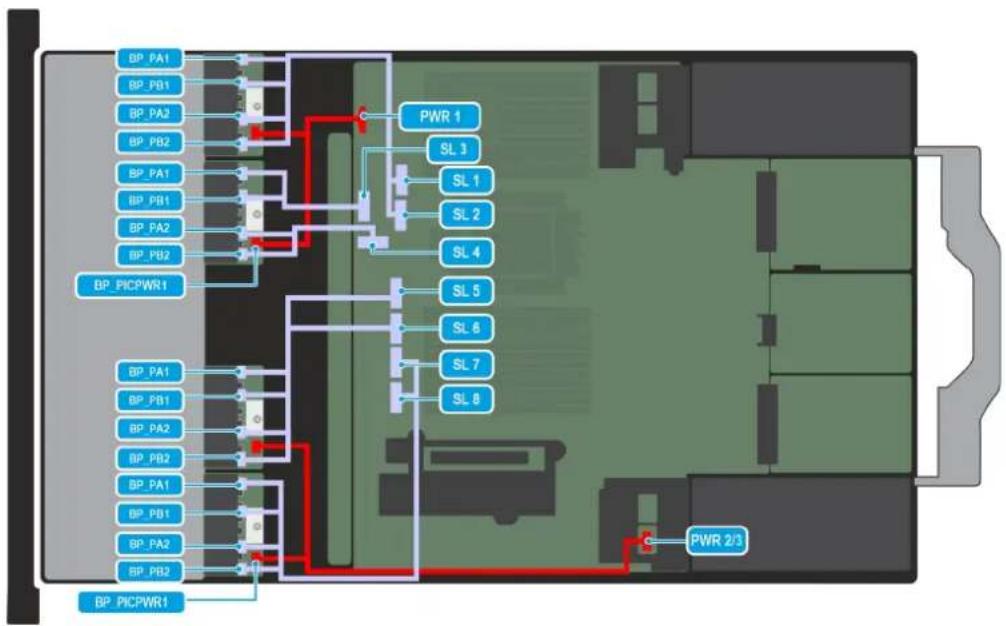

Figure 82. C8-1: 32 disques EDSFF E3.S NVMe Gen5

Tableau 65. C8-1 : 32 disques EDSFF E3.S NVMe Gen5

Commande De À
1. HPM_PWR1 (connecteur d'alimentation sur la carte HPM)		BP_PICPWR1 (connecteur d'alimentation du fond de panier)
2. HPM_PWR2/3 (connecteur d'alimentation sur la carte HPM)		BP_PICPWR1 (connecteur d'alimentation du fond de panier)
3. SL1 et SL2 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1,BP_PA2 et BP_PB2 (connecteur de signal du fond de panier)
4. SL3 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1 (connecteur de signal du fond de panier)
5. SL4 (connecteur de signal sur la carte HPM) BP_PA2, BP_PB2 (connecteur de signal du fond de panier)
6 SL5 et SL6 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1,BP_PA2 et BP_PB2 (connecteur de signal du fond de panier)
7. SL7 et SL8 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1,BP_PA2 et BP_PB2 (connecteur de signal du fond de panier)

Figure 83. C8-3 : 32 x EDSFF E3. S NVMe Gen 5 avec double PERC H975i

Tableau 66. C8-3 : 32 x EDSFF E3. S NVMe Gen 5 avec double PERC H975i

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation des fonds de panier des logements 1 et 2)
2. HPM_PWR23/24 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier des logements 4 et 5)
3. SL1/SL2 (connecteur de signal sur la carte HPM) fPREC 13_R(CTRL_DST_PA1))
4. SL3/SL4 (connecteur de signal sur la carte HPM) fPREC 13_L(CTRL_DST_PA1))
5. CTRL_PWR 1 (connecteur d'alimentation PERC) BP_PWR_CTRL (connecteur d'alimentation du fond de panier au contrôleur)
6 CTRL_SRC_SA1_PA1 (connecteur de signal PERC) BP_J1 à J8 (connecteur de transmission du fond de panier)
7. CTRL_SRC_SB1_PB1 (connecteur de signal PERC) BP_J1 à J8 (connecteur de transmission du fond de panier)
8. CTRL_SRC_SA1_PA1 (connecteur de signal PERC) BP_J1 à J8 (connecteur de transmission du fond de panier)
9. CTRL_SRC_SB1_PB1 (connecteur de signal PERC) BP_J1 à J8 (connecteur de transmission du fond de panier)

Figure 84. C9-1: 40 disques EDSFF E3.S NVMe Gen5

Tableau 67. C9-1 : 40 disques EDSFF E3.S NVMe Gen5

Commande De À
1. HPM_PWR1 (connecteur d'alimentation sur la carte HPM)		BP_PICPWR1 (connecteur d'alimentation du fond de panier)
2. HPM_PWR2/3 (connecteur d'alimentation sur la carte HPM)		BP_PICPWR1 (connecteur d'alimentation du fond de panier)
3. HPM_PWR5/6 (connecteur d'alimentation sur la carte HPM)		BP_PICPWR1 (connecteur d'alimentation du fond de panier)
4. SL1 et SL2 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1,BP_PA2 et BP_PB2 (connecteur de signal du fond de panier)
5. SL3 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1 (connecteur de signal du fond de panier)
6 SL4 (connecteur de signal sur la carte HPM) BP_PA2, BP_PB2 (connecteur de signal du fond de panier)
7. SL5 et SL6 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1,BP_PA2 et BP_PB2 (connecteur de signal du fond de panier)
8. SL7 et SL8 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1,BP_PA2 et BP_PB2 (connecteur de signal du fond de panier)
9. SL13 et SL14 (connecteur de signal sur la carte HPM) BP_PA1, BP_PB1,BP_PA2 et BP_PB2 (connecteur de signal du fond de panier)

Figure 85. Carte Attic vers le panneau de commande gauche (LCP) - secondaire

Tableau 68. Carte Attic vers le panneau de commande gauche (LCP) - secondaire

Commande De À
1. Attic_fSCP (connecteur de signal Attic) Panneau de commande gauche (LCP) - secondaire

Figure 86. Connexions des câbles de processeur graphique double largeur

Tableau 69. Connexions des câbles de processeur graphique double largeur

Commande De À
1. Connecteur d'alimentation	de la carte HPM (PWR21) GPU_R1
2 Connecteur d'alimentation	de la carte HPM (PWR5) GPU_R5
2 Connecteur d'alimentation	de la carte HPM (PWR6) GPU_R3

Figure 87. Connexions des câbles de la DPU

Tableau 70. Connexions des câbles de la DPU

Commande De À
1. PWR 8 (connecteur d'alimentation de la carte HPM) R5 (DPU)
2. PWR 21 (connecteur d'alimentation de la carte HPM) R1 (DPU)

Mémoire système

Instructions relatives à la mémoire système

Le système PowerEdge R7715 prend en charge les barrettes DIMM DDR5 à registres (RDIMM). La mémoire système contient les instructions qui sont lancées par le processeur.

Figure 88. Canaux de mémoire

Les canaux de mémoire sont répartis comme suit :

Tableau 71. Canaux de mémoire

Processeur Canal A Canal B Canal C Canal D Canal E Canal F
Processeur 0 Logements A1 et A13	Logements A5 et A17	Logements A3 et A15	Logements A9 et A21	Logements A7 et A19	Logements A11 et A23

Tableau 72. Canaux de mémoire

Processeur Cana	G Canal H Canal	Canal J Canal K	Canal L
Processeur 0 Logements A2 et A14		Logements A6 et A18	Logements A4 et A16	Logements A10 et A22	Logements A8 et A20	Logements A12 et A24

Tableau 73. Tableau des mémoires prises en charge

Type de module DIMM	Rang Capacity Tension nominale		et vitesse de la mémoire DIMM	Vitesse de fonctionnement
				1 barrette DIMM par canal (DPC)	2 barrettes DIMM par canal (DPC)
RDIMM 1R 16 Go DDR5 (1,1 V), 6400 MT/s 5200 MT/s 4400 MT/s

i REMARQUE : Le processeur peut réduire les performances de la vitesse nominale des barrettes DIMM.
i REMARQUE : La prise en charge de la vitesse de transfert DIMM maximale dépend de la référence SKU du processeur et du remplissage des barrettes DIMM.

Consignes générales pour l'installation des modules de mémoire

Pour optimiser les performances de votre système, suivez les instructions ci-dessous lorsque vous configurez la mémoire de votre système. Si la configuration de mémoire de votre système ne respecte pas ces directives, il se peut que votre système ne démarre pas, qu'il ne réponde pas pendant la configuration mémoire ou qu'il fonctionne avec une mémoire réduite.

Le bus mémoire peut fonctionner à des vitesses de 5 200 MT/s ou 4 000 MT/s selon les facteurs suivants :

• le profil système sélectionné (par exemple, Performances, Performances par watt optimisées (SE) ou Personnalisé [exécution à débit haut ou inférieur])
  •Vitesse DIMM maximale supportée des processeurs
• Vitesse maximale supportée des barrettes DIMM

i REMARQUE : La valeur en MT/s indique la vitesse du module DIMM en méga-transferts par seconde.

Voici les consignes recommandées pour installer les barrettes de mémoire :

• Tous les modules DIMM doivent être des DDR5.
• Les configurations impliquant des combinaisons de modules DIMM ne sont pas prises en charge. Les logements DIMM doivent être tous remplis avec exactement les mêmes modules DIMM.
• Installez des barrettes de mémoire dans les sockets uniquement si un processeur est installé.

oPour les systèmes à processeur unique, les sockets A1 à A24 sont disponibles.

o Chaque processeur installé requiert une population DIMM d'au moins un module.

- En mode Optimizer, les contrôleurs DRAM fonctionnent indépendamment en mode 64 bits et fournissent des performances mémoire optimisées.

Tableau 74. Règles d'installation de mémoire

Processeur Population de la mémoire Informations sur		l'installation de mémoire
Monoprocesseur A{1}, A{2}, A{3}, A{4}, A{5}, A{6}, A{7}, A{8}, A{9}, A{10}, A{11}, A{12} 1, 2, 4, 6, 8, 10		ou 12 barrettes DIMM sont prises en charge.
		A{1}, A{13}, A{2}, A{14}, A{3}, A{15}, A{4}, A{16}, A{5}, A{17}, A{6}, A{18}, A{7}, A{19}, A{8}, A{20}, A{9}, A{21}, A{10}, A{22}, A{11}, A{23}, A{12}, A{24}

• Remplissez en premier tous les sockets avec des pattes de dégagement blanches, puis ceux portant des pattes de dégagement noires.
• Les configurations de mémoire déséquilibrées ou impaires entraînent une perte de performances, et le système risque de ne pas identifier les modules de mémoire en cours d'installation. Remplissez toujours les canaux de mémoire de la même manière, avec le même nombre de modules DIMM, pour bénéficier de performances optimales.
• La combinaison de différentes capacités de module de mémoire différentes n'est pas prise en charge.
• La combinaison de types de modules au sein d'un canal de mémoire n'est pas prise en charge. Tous les modules DIMM installés doivent être des RDIMM.

- La combinaison de différentes largeurs (x4 et x8) n'est pas prise en charge.

i REMARQUE : Les modules de mémoire identiques sont des modules DIMM présentant une capacité et des spécifications électriques identiques pouvant provenir de différents fournisseurs.

Retrait d'un module de mémoire

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

3. Retirez le carénage d'aération.

AVERTISSEMENT : Les barrettes de mémoire restent chaudes au toucher quelque temps après l'arrêt du système. Laissez-les refroidir avant de les manipuler.

i REMARQUE : Pour assurer le bon refroidissement du système, des modules de mémoire factices doivent être installés dans tout socket de mémoire inoccupé. Retirez les caches de modules de mémoire uniquement si vous avez l'intention d'installer un module de mémoire dans ces sockets. Les espaces DIMM ne sont requis que lorsque la puissance thermique maximale (PTPM) du processeur est égale ou supérieure à 225 watts. Les processeurs avec une puissance thermique nominale inférieure à 225 W n'ont pas besoin d'être équipés de barrettes DIMM.

Étapes

1. Localisez le socket de module de mémoire approprié.

2. Pour dégager la barrette de mémoire de son socket, appuyez simultanément sur les dispositifs d'éjection situés de part et d'autre du socket de barrette de mémoire pour l'ouvrir entièrement.

PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu du module de mémoire ou les contacts métalliques.

1. Soulevez le module de mémoire pour le retirer du système.

Figure 89. Retrait d'un module de mémoire

Étapes suivantes

Remettez en place le module de mémoire.

Installation d'un module de mémoire

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage à air

Étapes

1. Localisez le socket de module de mémoire approprié.

PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu du module de mémoire ou les contacts métalliques.

REMARQUE : Assurez-vous que les loquets d'éjection du socket sont entièrement ouverts avant d'installer le module de mémoire.

1. Alignez le connecteur de bord du module de mémoire sur le repère d'alignement du socket du module de mémoire, puis insérez le module de mémoire dans le socket.

PRÉCAUTION : Pour éviter d'endommager le module de mémoire ou le socket de module de mémoire au cours de l'installation, ne tordez pas ou ne pliez pas le module de mémoire ; insérez les deux extrémités du module de mémoire en même temps. Insérez les deux extrémités du module de mémoire en même temps.

REMARGUE : La clé d'alignement du socket de module de mémoire permet de garantir que le module est inséré dans le bon sens.

PRÉCAUTION : N'appuyez pas au centre du module de la module de mémoire ; appliquez une pression égale aux deux extrémités du module de mémoire.

1. Appuyez sur le module de mémoire avec les pouces jusqu'à ce que les dispositifs d'éjection s'enclenchent. Si le module de mémoire est installé correctement, les leviers du support de module de mémoire s'alignent sur ceux des autres supports équipés de modules de mémoire.

Figure 90. Installation d'un module de mémoire

Étapes suivantes

1. Installez le carénage d'aération.

2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

3. Pour vérifier que le module de mémoire a été correctement installé, appuyez sur la touche F2 lors du redémarrage et cliquez sur Menu principal de la configuration système > BIOS du système > Paramètres de la mémoire. Dans l'écran Paramètres de la mémoire, le champ Taille de la mémoire système doit refléter la capacité mise à jour de la mémoire installée.

4. Si la Taille de la mémoire système est incorrecte, un ou plusieurs modules de mémoire peuvent ne pas avoir été installés correctement. Arrêtez le système et assurez-vous que les modules de mémoire sont correctement insérés dans les sockets appropriés.
5. Exécutez le test de mémoire système dans les diagnostics du système.

Module de refroidissement liquide direct (DLC)

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du module de refroidissement liquide direct (DLC)

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

AVERTISSEMENT : Le module de refroidissement liquide direct (DLC) et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système. Laissez refroidir le module de refroidissement liquide et le processeur avant de les manipuler.

Étapes

1. Débranchez le câble du capteur de fuites du module DLC de la carte HPM.
2. À l'aide d'un tournevis cruciforme Phillips n° 2, desserrez la vis imperdable du cache de tube du module DLC
3. Soulevez le support métallique pour desserrer les tubes du module DLC.
4. À l'aide d'un tournevis cruciforme Phillips n° 2, desserrez la vis imperdable du cache de tube du module DLC.
5. Soulevez le support métallique pour desserrer les tubes du module DLC.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

1. Retirez les tubes du support métallique
2. Soulevez les tubes du support de tube du module DLC.
3. À l'aide d'un tournevis Torx n° T20, desserrez complètement la vis imperdable avant de passer à la vis suivante (une vis à la fois).

REMARQUE : Suivez la séquence des vis définie sur l'étiquette du dissipateur de chaleur. Ordre de démontage : 6, 5, 4, 3, 2, 1

1. Retirez le module DLC du système

Figure 91. Retrait du module de refroidissement liquide direct (DLC)

Étapes suivantes

Si vous retirez un module DCL défectueux, remettez en place le module DCL, sinon retirez le processeur.

Installation du module de refroidissement liquide direct (DLC)

Prérequis

Ne désinstallez jamais le module de refroidissement liquide direct (DLC) d'un processeur, sauf si vous souhaitez remplacer le processeur ou le dissipateur de chaleur. Le module DLC est nécessaire au maintien de conditions thermiques adaptées.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

Étapes

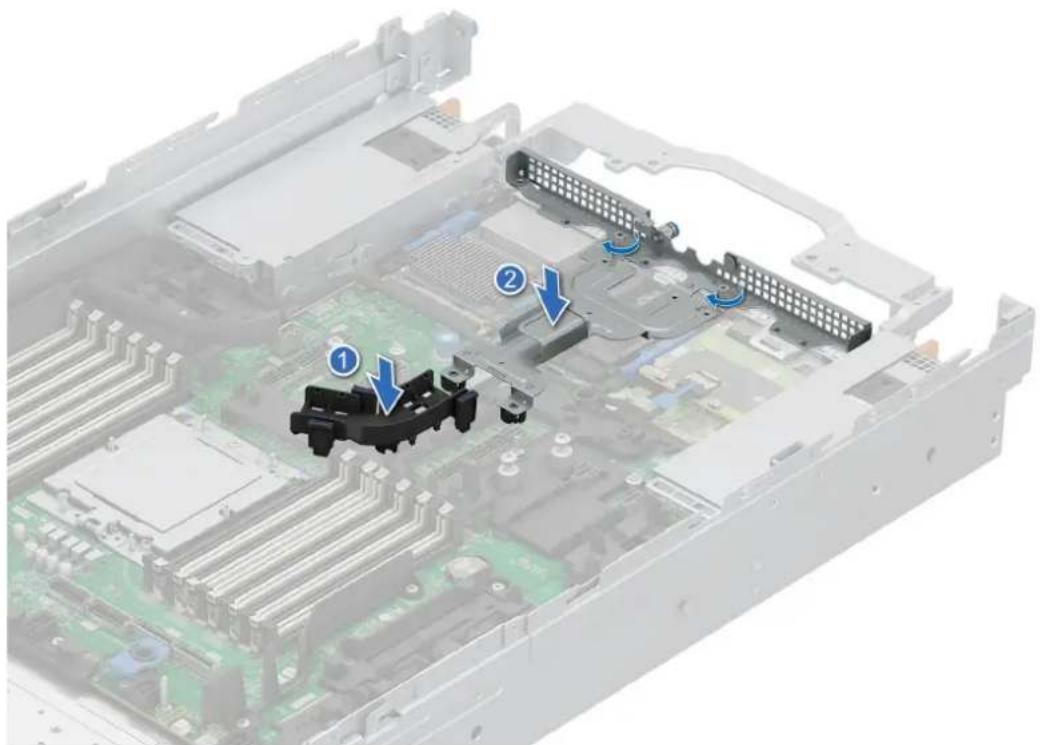

1. Installez le support de tube DLC sur le HPM et assurez-vous qu'il est bien fixé au HPM.
2. Installez le cache DLC sur le HPM et serrez les vis imperdables

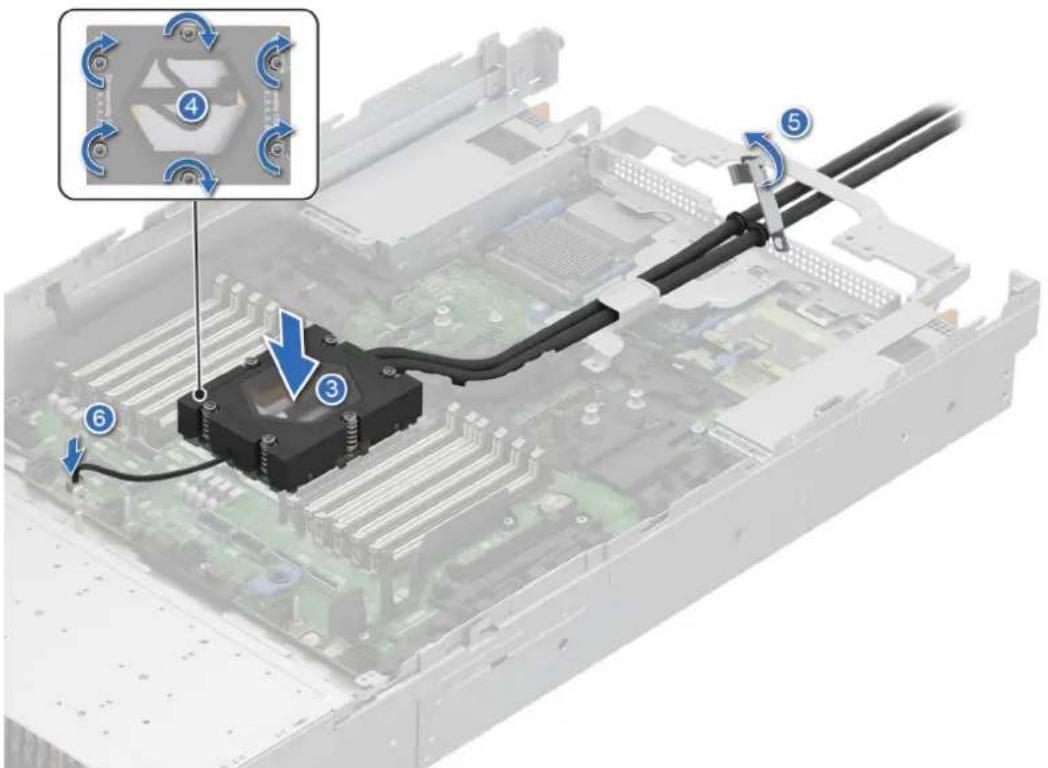

1. Alignez le module DLC sur les vis à entretoise de la carte HPM.
2. À l'aide d'un tournevis Torx n° T20, serrez à fond la vis imperdable avant de passer à la vis suivante (une vis à la fois).

i REMARQUE : Suivez la séquence des vis définie sur l'étiquette du dissipateur de chaleur. Ordre d'assemblage : 1, 2, 3, 4, 5, 6

1. Acheminez les tubes DLC sur le support de tube DLC et le support métallique.
2. Dégagez le support métallique et alignez les bagues en caoutchouc du tube avec les supports de bague.
3. Inclinez le support métallique pour le fermer. À l'aide d'un tournevis cruciforme Phillips n° 2, serrez la vis imperdable sur le cache de tube afin de le fixer.
4. Installez le câble du capteur de fuites du module de refroidissement liquide.

Figure 93. Installation du module de refroidissement liquide direct (DLC)

Étapes suivantes

1. Installez le carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Processeur et dissipateur de chaleur

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du module du dissipateur de chaleur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

REMARQUE : Le dissipateur de chaleur et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système. Laissez refroidir le dissipateur de chaleur et le processeur avant de les manipuler.

Étapes

1. À l'aide d'un tournevis Torx T20, desserrez les écrous imperdables du dissipateur de chaleur dans l'ordre indiqué sur l'étiquette des instructions d'assemblage du dissipateur de chaleur.
2. Soulevez le dissipateur de chaleur pour l'extraire du processeur.

Figure 94. Retrait du module du dissipateur de chaleur

Étapes suivantes

Si vous retirez un dissipateur de chaleur défectueux, remplacez le module dissipateur de chaleur, sinon retirez le processeur.

Retrait du processeur

Prérequis

AVERTISSEMENT : Retirez le processeur du dissipateur de chaleur-processeur uniquement si vous remplacez le processeur ou le dissipateur de chaleur.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage à air
4. Retirez le module dissipateur de chaleur.

PRÉCAUTION : Il est prévu qu'une décharge de la batterie CMOS ou qu'une erreur de la somme de contrôle CMOS s'affiche au cours de la première mise sous tension du système après le remplacement du processeur ou de la carte HPM. Pour résoudre ce problème, consultez les options de configuration pour configurer les paramètres système.

Étapes

1. À l'aide d'un tournevis Torx T-20, desserrez les vis imperdables du cadre de retenue à ressort.

REMARQUE : Tenez fermement le cadre de retenue tout en le faisant pivoter jusqu'à l'ouvrir entièrement.

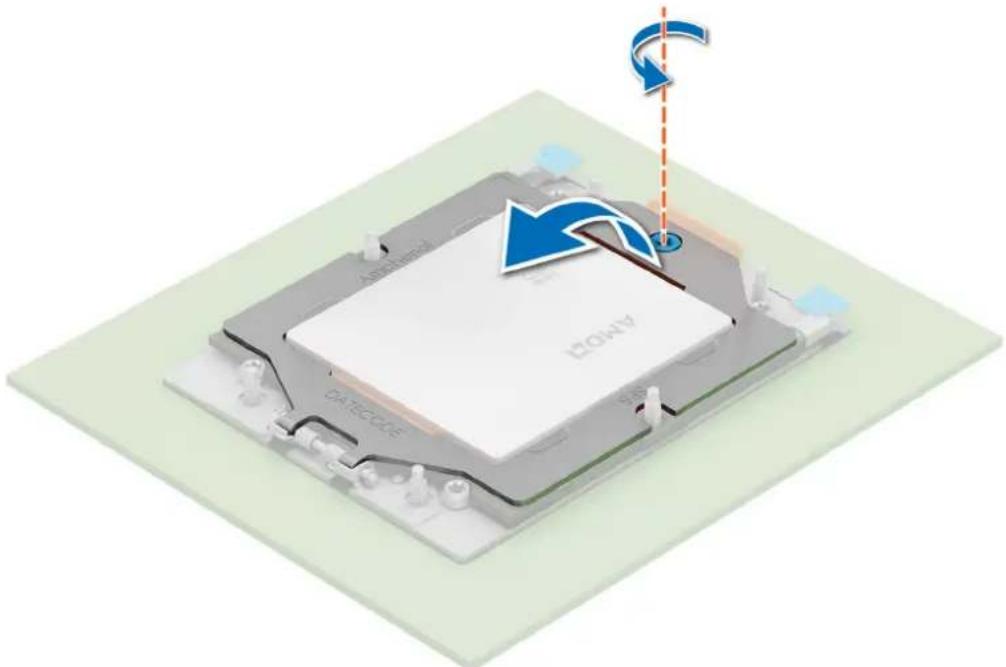

Figure 95. Dégagement du cadre de retenue

1. Soulevez le cadre à glissière en saisissant les deux languettes bleues et faites-le pivoter vers le haut jusqu'à ce qu'il soit en position verticale.

i REMARQUE : Tenez le cadre à glissière et faites-le pivoter jusqu'à son ouverture complète.

Figure 96. Dégagement du cadre à glissière

1. Tout en tenant le cadre du support par la languette verte, faites-le glisser avec le processeur pour le dégager du cadre à glissière.

Figure 97. Retrait du cadre du support avec le processeur

Étapes suivantes

Remettez en place le processeur.

Installation du processeur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez le module dissipateur de chaleur.

Étapes

1. Dégagez le cadre de retenue et le cadre à glissière. Voir les étapes 1 et 2 de la section Retrait du processeur.
2. Insérez le cadre du support avec le processeur dans le cadre à glissière jusqu'à ce que le cadre du support s'enclenche sur le cadre à glissière.

REMARQUE : Si le cadre à glissière comporte un cadre externe vide, retirez-le en le faisant glisser hors du cadre à glissière.

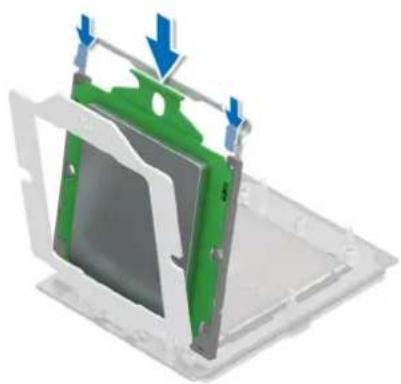

Figure 98. Mise en place du cadre du support avec le processeur

1. Fermez le cadre à glissière et appuyez d'abord sur la languette bleue à gauche pour l'enclencher. Répétez l'opération sur la languette bleue à droite.

Figure 99. Fermeture du cadre à glissière avec le cadre du support

1. Faites pivoter et fermez le cadre de retenue, puis serrez la vis imperdable.

Figure 100. Fixation du cadre de retenue

Étapes suivantes

1. Installation du module du dissipateur de chaleur.
2. Installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Installation du module du dissipateur de chaleur

Prérequis

Ne retirez jamais le dissipateur de chaleur d'un processeur, sauf si vous souhaitez remplacer le processeur ou le dissipateur de chaleur. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Le système prend en charge différents types de dissipateurs de chaleur et la procédure d'installation est similaire.

Étapes

1. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l'aide d'un chiffon doux et fin.

REMARQUE : Si vous utilisez un nouveau dissipateur de chaleur, la colle thermique est pré-appliquée au dissipateur de chaleur.

Retirez le capot de protection et installez le dissipateur de chaleur.

1. Utilisez la seringue de graisse thermique fournie avec le kit du processeur pour appliquer la graisse sous la forme d'une fine spirale sur la partie supérieure du processeur.

Figure 101. Application de graisse thermique

i REMARQUE : Si vous appliquez trop de pâte thermique, celle-ci risque d'atteindre et de contaminer le socket de processeur.
i REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après utilisation.

1. Alignez les vis du dissipateur de chaleur sur les broches de guidage du processeur, puis abaissez-le.
2. À l'aide d'un tournevis Torx T30, fixez les écrous imperdables sur le dissipateur de chaleur dans l'ordre indiqué sur l'étiquette des instructions d'assemblage du dissipateur de chaleur.

Figure 102. Installation du module du dissipateur de chaleur

1. Installez le carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Cartes d'extension et cartes de montage pour cartes d'extension

i REMARQUE : Lorsqu'une carte d'extension n'est pas prise en charge ou est manquante, l'iDRAC et Lifecycle Controller consigne un événement. Cela n'empêche pas le démarrage de votre système. Toutefois, si une pause F1/F2 se produit avec affichage d'un message d'erreur, consultez la section Dépannage des cartes d'extension du document PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs PowerEdge) à l'adresse Manuels PowerEdge.

Consignes d'installation des cartes d'extension

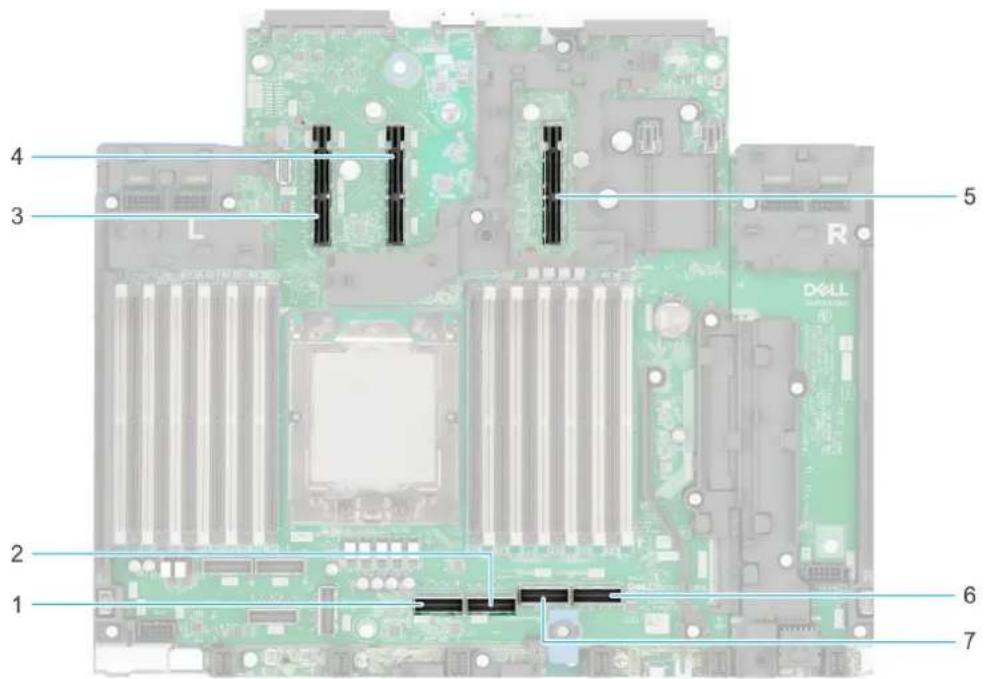

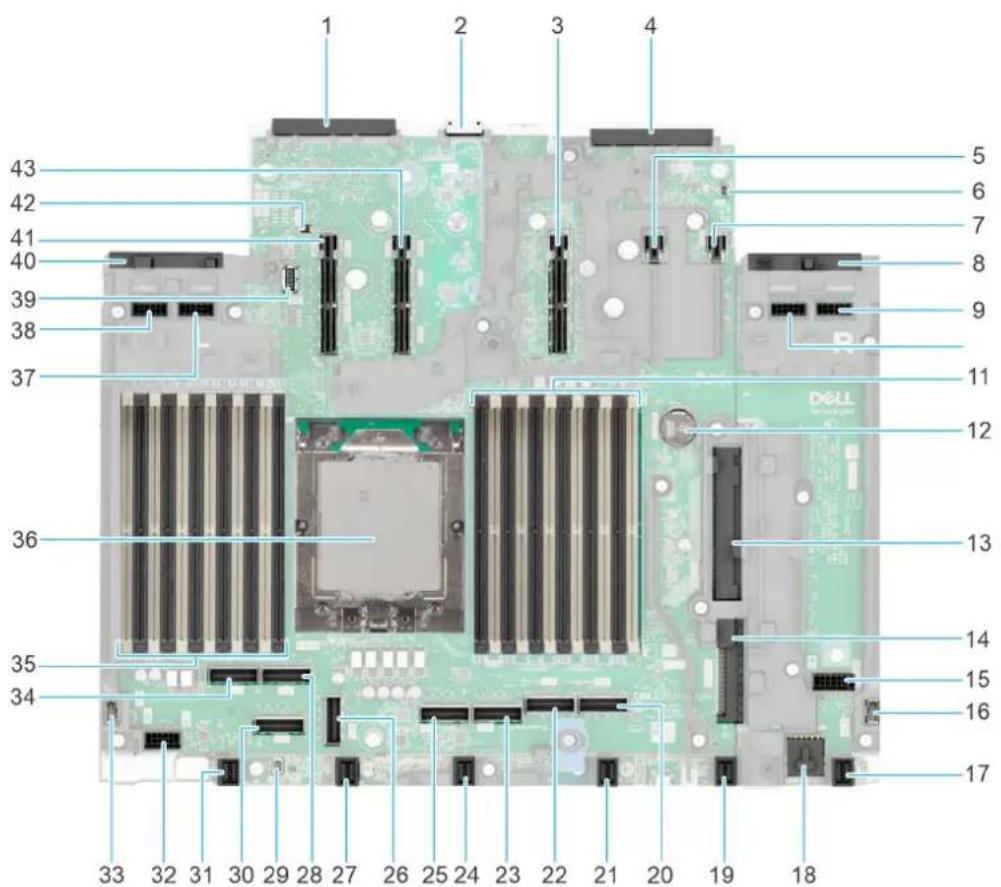

Figure 103. Connecteurs des logements des cartes de montage pour carte d'extension

1. Connecteur PCIe 5 (SL5_CPU 0)
2. Connecteur PCIe 6 (SL6_CPU 0)
3. Connecteur de carte de montage - nécessite CPU 0 (SL11/SL12/PWR11/PWR12)
4. Connecteur de carte de montage - nécessite CPU 0 (SL13/SL14/PWR13/PWR14)
5. Connecteur de carte de montage - nécessite CPU 0 (SL15/SL16/PWR15/PWR16)
6. Connecteur PCIe 8 (SL8_CPU 0)
7. Connecteur PCIe 7 (SL7_CPU 0)

Figure 104. Carte de montage 1e

1. Logement 1

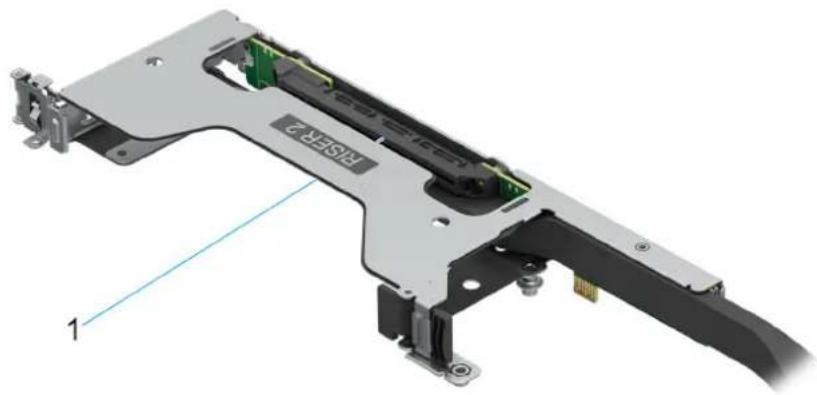

Figure 105. Carte de montage R2n

Figure 106. Carte de montage R2m

Figure 107. Carte de montage 3e

1. Logement 2

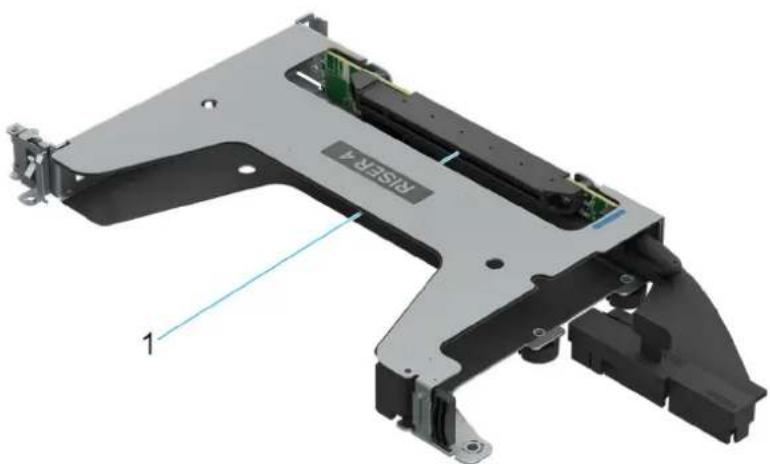

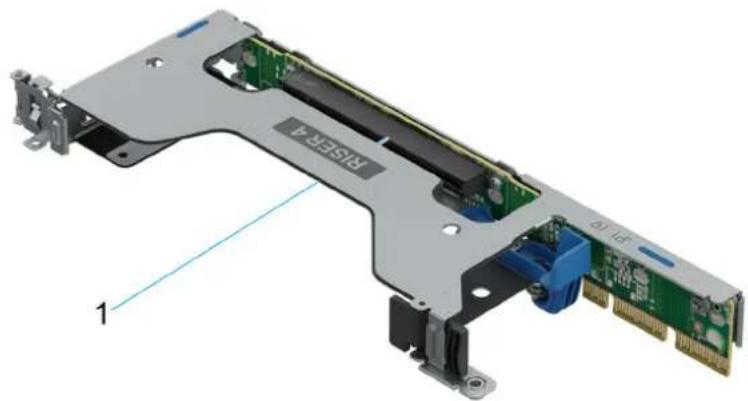

Figure 108. Carte de montage R4a

Figure 109. Carte de montage 4b

1. Logement 1

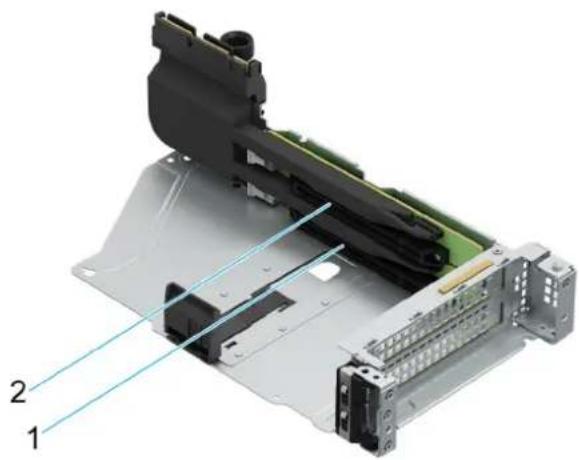

Figure 110. Carte de montage 5b

1. Logement 1
2. Logement 2

Figure 111. Carte de montage R5f

1. Emplacement 7
2. Logement 8

REMARQUE : Les logements de carte d'extension ne sont pas échangeables à chaud.

Le tableau suivant présente des consignes d'installation des cartes d'extension afin d'assurer une installation et un refroidissement corrects. Il convient d'installer d'abord, dans le logement indiqué, les cartes d'extension dont le niveau de priorité est le plus élevé. Toutes les autres cartes d'extension doivent être installées selon leur ordre de priorité en suivant celui des logements.

Tableau 75. Configurations de cartes de montage pour carte d'extension

Configurations de la carte de montage (RC)	Cartes de montage pour carte d'extension	Logements PCIe Format Processeur de	contrôle	Bande passante électrique/ connecteur physique du logement
RC0 : aucune configuration de carte de montage	OCP3 10 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)

Tableau 75. Configurations de cartes de montage pour carte d'extension (suite)

Configurations de la carte de montage (RC)	Cartes de montage pour carte d'extension	Logements PCIe Format Processeur de	contrôle	Bande passante électrique/ connecteur physique du logement
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
RC1 : 2 x 16 F R3b 4 Hauteur standard Processeur 0 PCIe Gen5 x16				(connecteur x16)
	R5b 7 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	OCP3 10 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
RC2 : 2 x16 FH + 2e OCP	R3e 4 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
	R4b 9 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R5b 7 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	OCP3 10 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4
RC3 : 4 x16 FH + 2e OCP	R1e 2 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R2n 3 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R3e 4 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
	R4b 9 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R5b 7 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
				(connecteur 4C+)
	OCP3 10 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
RC4 : 1 profil bas x16 + 2 double largeur x16 + 2e OCP	R1e_DW 2 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R3e 4 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
	R4a 9 Profil bas Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R5b_DW 7 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	OCP3 10 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)

Tableau 75. Configurations de cartes de montage pour carte d'extension (suite)

Configurations de la carte de montage (RC)	Cartes de montage pour carte d'extension	Logements PCIe Format Processeur de	contrôle	Bande passante électrique/ connecteur physique du logement
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
RC5 : 6 x16 FH R1e 2 Hauteur standard Processeur 0 PCIe Gen5 x16				(connecteur x16)
		R2n 3 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
		R3b 4 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
		R4b 9 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
		R5f 7 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
			8. Hauteur standard Processeur 0 PCIe Gen5 x16		(connecteur x16)
		OCP3 10 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
RC7 : 6 cartes hauteur standard x8 + 2 cartes hauteur standard x16	R1d 1	Hauteur standard Processeur 0 PCIe Gen5 x8		(connecteur x16)
		2. Hauteur standard Processeur 0 PCIe Gen5 x8		(connecteur x16)
	R2n 3 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R3a	4 Hauteur standard Processeur 0 PCIe Gen5 x8		(connecteur x16)
		5. Hauteur standard Processeur 0 PCIe Gen5 x8		(connecteur x16)
	R4b 9 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R5a 7 Hauteur standard Processeur 0 PCIe Gen5 x8			(connecteur x16)
RC8 : 2 profil bas x16, 3 double largeur x16	R1e 2 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R2m	3 Hauteur standard Processeur 0 PCIe Gen5 x16		(connecteur x16)
	R3b 4 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R4a	9 Hauteur standard Processeur 0 PCIe Gen5 x16		(connecteur x16)
	R5b	7 Hauteur standard Processeur 0 PCIe Gen5 x16		(connecteur x16)
	OCP3 10 OCP3 Processeur 0 PCIe Gen5 x16			(connecteur 4C+)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)

Retrait des cartes de montage arrière pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage à air
4. Le cas échéant, déconnectez les câbles de la carte d'extension ou de la carte HPM.

Étapes

1. Pour les cartes de montage arrière 1, 3 et 5 :

a. Desserrez les vis imperdables de la carte de montage et du système.
b. Appuyez sur la patte de dégagement bleue de la carte de montage et soulevez la carte de montage pour carte d'extension en la tenant par les bords pour la retirer de son connecteur sur la carte HPM.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 112. Retrait de la carte de montage 3 pour carte d'extension arrière

Figure 113. Retrait de la carte de montage 5 pour carte d'extension arrière

Figure 114. Retrait de la carte de montage 1 pour carte d'extension arrière

1. Pour la carte de montage arrière 2 :

a. Tirez sur le câble de carte de montage et débranchez-le de la carte HPM.
b. Faites glisser le bouton pour déverrouiller la position
c. En la tenant par les bords, soulevez la carte de montage pour carte d'extension afin de la retirer de son connecteur sur la carte HPM.

Figure 115. Retrait de la carte de montage 2 pour carte d'extension arrière

1. Pour la carte de montage arrière 4 :

a. Tirez sur le câble de carte de montage et débranchez-le de la carte HPM.
b. En la tenant par les bords, soulevez la carte de montage pour carte d'extension afin de la retirer de son connecteur sur la carte HPM.

Figure 116. Retrait de la carte de montage 4 pour carte d'extension arrière

Étapes suivantes

1. Remettez en place les cartes de montage arrière pour carte d'extension.

Installation des cartes de montage pour carte d'extension arrière

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

3. Retirez le carénage à air

4. Le cas échéant, réinstallez les cartes d'extension dans les cartes de montage pour carte d'extension arrière.

i REMARQUE : Installez la carte de montage 4 avant d'installer les cartes de montage 3 et 5.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

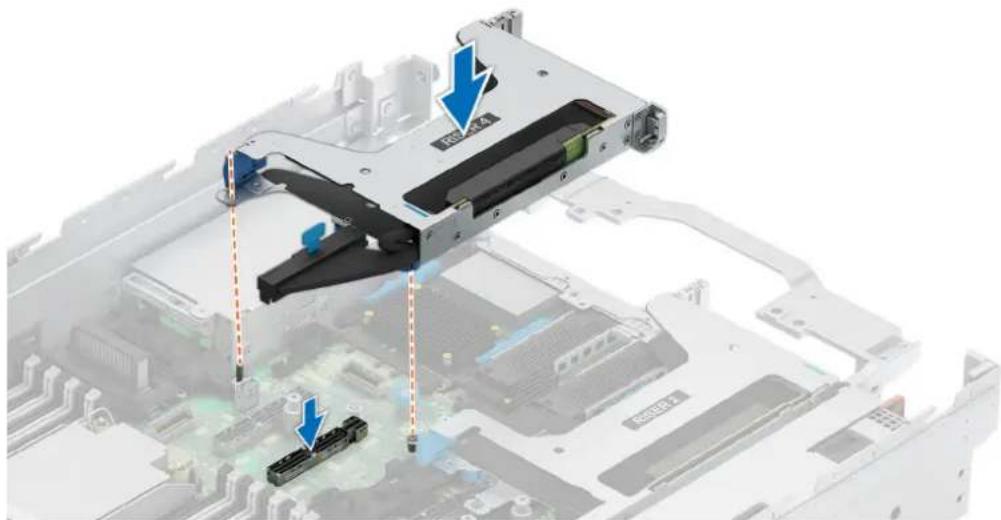

1. Pour la carte de montage arrière 4 :

a. Saisissez la carte de montage pour carte d'extension par les bords ou les ergots et alignez ses trous sur les guides de la carte HPM.

b. Abaissez la carte de montage pour carte d'extension pour la mettre en place et appuyez sur ses ergots jusqu'à ce qu'elle soit complètement installée sur la carte HPM.

c. Branchez le connecteur du câble de carte de montage sur la carte HPM.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 117. Installation de la carte de montage pour carte d'extension arrière 4

1. Pour les cartes de montage arrière 3 et 5 :

a. Saisissez la carte de montage pour carte d'extension par les bords ou les ergots et alignez ses trous sur les guides de la carte HPM.

b. Abaissez la carte de montage pour carte d'extension pour la mettre en place et appuyez sur ses ergots jusqu'à ce que son connecteur soit complètement enclenché sur le connecteur de la carte HPM.

c. Serrez les vis imperdables des cartes de montage et du système, le cas échéant.

Figure 118. Installation de la carte de montage pour carte d'extension arrière 5

Figure 119. Installation de la carte de montage pour carte d'extension arrière 3

Étapes suivantes

1. Si nécessaire, reconnectez les câbles à la carte d'extension ou à la carte HPM.
2. Installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait d'une carte d'extension de la carte de montage pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

3. S'ils sont branchés, déconnectez les câbles de la carte d'extension.
4. Retirez le carénage d'aération.
5. Retirez la carte de montage pour carte d'extension.

Étapes

1. Retrait de la carte d'extension des cartes de montage 1d, 1e_DWFH, 1b, 3a, 3b, 3a, 5a, 5b et 5f :

REMARQUE : La procédure de retrait de la carte d'extension de ces cartes de montage est la même.

a. Inclinez le verrou du loquet de fixation de la carte d'extension pour l'ouvrir.
b. Tirez sur le support de carte avant de retirer la carte de la carte de montage.
c. Tenez la carte d'extension par les bords et tirez-la pour la sortir de la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 120. Retrait d'une carte d'extension à profil bas de la carte de montage pour carte d'extension arrière

Figure 121. Retrait de la carte graphique de la carte de montage 1e_DWFH

d. S'il n'est pas prévu de remettre en place la carte d'extension sur la carte de montage, installez une plaque de recouvrement et fermez le support de carte aux deux extrémités de la carte de montage.

REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d'extension vide pour conserver la certification FCC (Federal Communications Commission) du système. La plaque de recouvrement empêche également l'infiltration de poussières et d'autres particules dans le système et contribue au refroidissement et à la ventilation à l'intérieur du système.

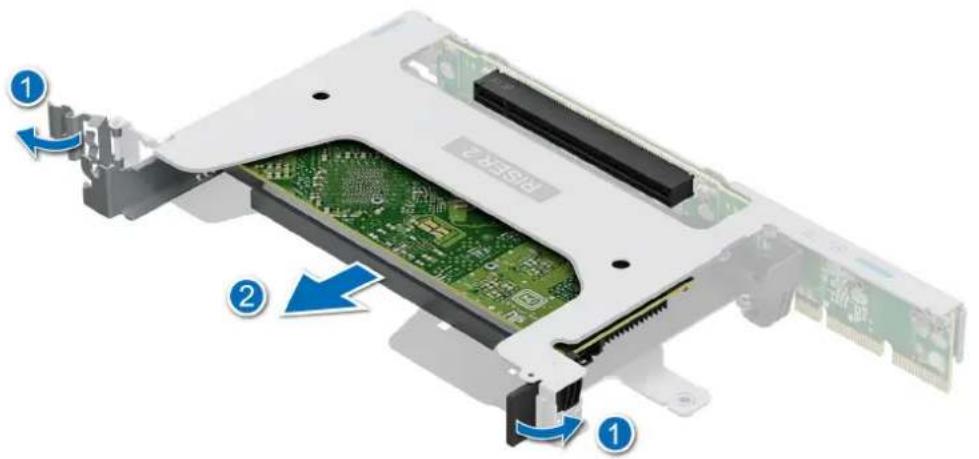

1. Retrait de la carte d'extension de la carte de montage 2 :

REMARQUE : La procédure de retrait de la carte d'extension de ces cartes de montage est la même.

a. Inclinez le support de carte à chaque extrémité de la carte de montage.

b. Tenez la carte d'extension par les bords et tirez-la pour la sortir de la carte de montage.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 123. Retrait de la carte d'extension de la carte de montage

c. S'il n'est pas prévu de remettre en place la carte d'extension sur la carte de montage, installez une plaque de recouvrement et fermez le support de carte aux deux extrémités de la carte de montage.

i REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d'extension vide pour conserver la certification FCC (Federal Communications Commission) du système. La plaque de recouvrement empêche également l'infiltration de poussières et d'autres particules dans le système et contribue au refroidissement et à la ventilation à l'intérieur du système.

a. Ouvrez les loquets de la carte d'extension. Tenez la carte d'extension par ses bords, puis tirez la carte jusqu'à ce que le connecteur du bord de carte se dégage du connecteur de la carte d'extension sur la carte de montage.

Figure 125. Retrait de la carte d'extension de la carte de montage pour carte d'extension 4a

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Étapes suivantes

Le cas échéant, installez une carte d'extension dans la carte de montage pour carte d'extension.

Installation d'une carte d'extension dans la carte de montage pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.
5. Si vous installez une nouvelle carte d'extension, déballez-la et préparez la carte pour l'installation.

i REMARQUE : Pour obtenir des instructions, voir la documentation fournie avec la carte.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

1. Ouvrez le loquet de la carte d'extension.
2. S'il est installé, retirez le cache PCIe des cartes de montage.

i REMARGUE : Stockez le cache PCIe pour une utilisation ultérieure. Vous devez installer un cache PCIe dans les logements de carte d'extension vides pour conserver la certification FCC (Federal Communications Commission) du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.

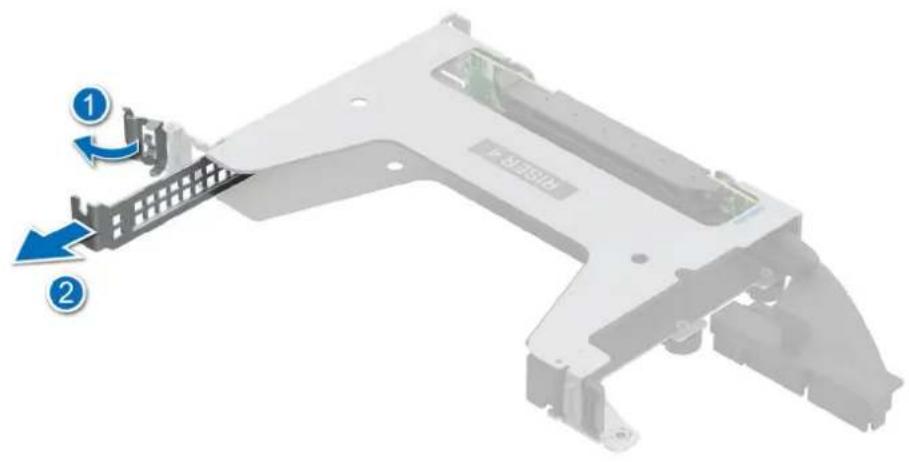

Figure 126. Retrait de la plaque de recouvrement

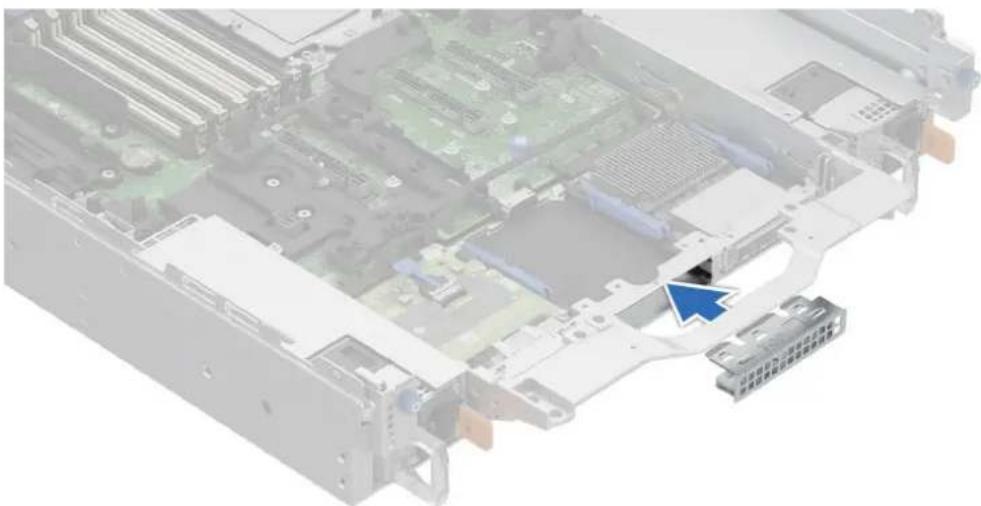

Figure 127. Retrait du cache PCIe

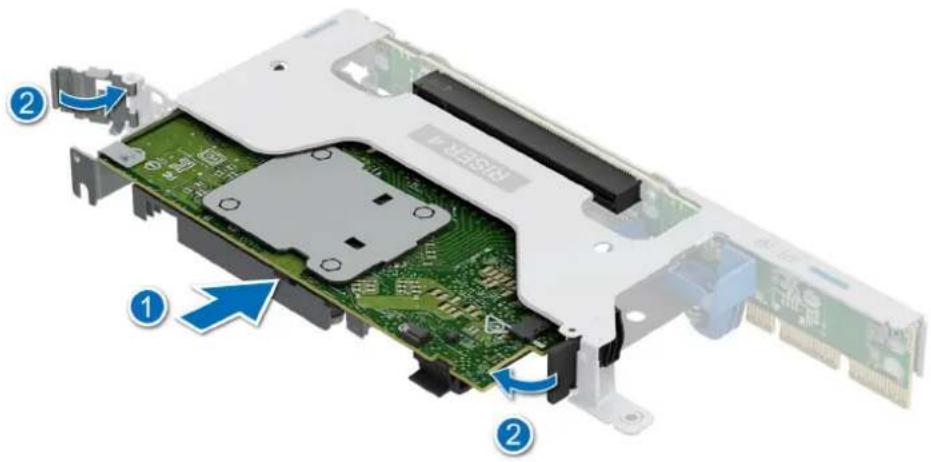

1. Pour la carte de montage 4b :

a. Ouvrez les loquets de la carte d'extension. Tenez la carte d'extension par ses bords et alignez le connecteur du bord de la carte avec le connecteur de la carte d'extension sur la carte de montage.
b. Insérez fermement le connecteur latéral de la carte dans le connecteur de carte d'extension, jusqu'à ce que la carte soit complètement en place.
c. Alignez et faites glisser les guides du support de carte dans les logements de la carte de montage jusqu'à ce qu'ils soient bien en place.
d. Fermez les loquets de la carte d'extension à chaque extrémité de la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 128. Installation d'une carte d'extension dans la carte de montage 4b

1. Installation d'une carte d'extension dans la carte de montage 2

i REMARQUE : La procédure d'installation de la carte d'extension dans ces cartes de montage est la même.

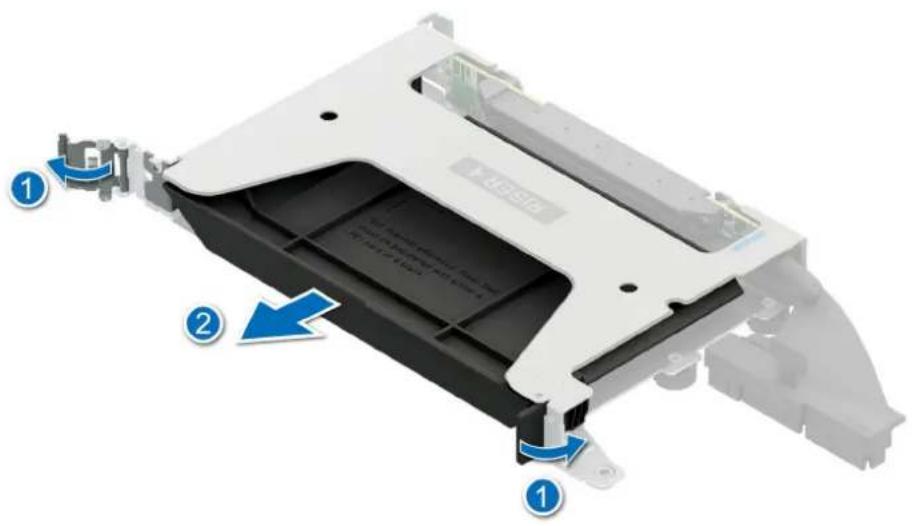

a. Inclinez le support de carte aux deux extrémités et retirez le support de plaque de recouvrement de la carte de montage.

i REMARQUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. La plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.

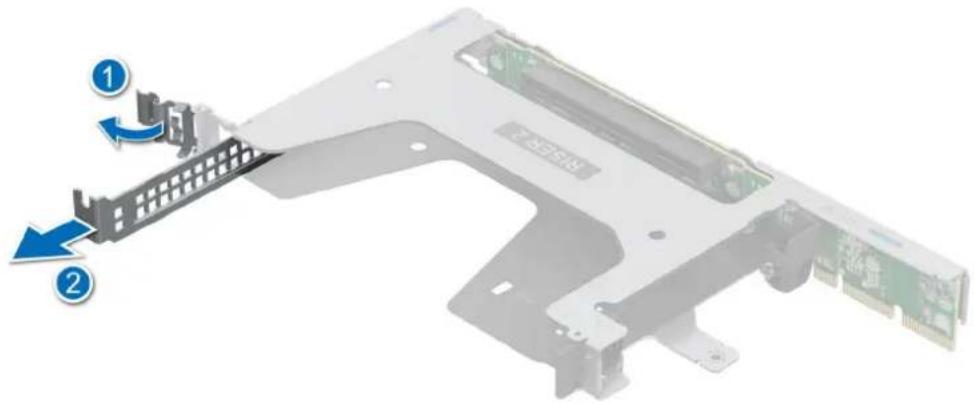

Figure 129. Retrait de la plaque de recouvrement

b. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage.
c. Insérez fermement la carte dans le connecteur de carte d'extension, jusqu'à ce qu'elle soit correctement positionnée.
d. Fermez le support de carte à chaque extrémité de la carte de montage.

Figure 130. Installation de la carte d'extension dans la carte de montage 2

e. Alignez le support de carte sur le logement de la carte de montage et appuyez dessus jusqu'à ce qu'il soit bien en place.
5. Installation d'une carte d'extension dans la carte de montage 1d, 1e_DWFH, 1b, 3a, 3b, 3a, 5a, 5b et 5f :

REMARQUE : La procédure d'installation de la carte d'extension dans ces cartes de montage est la même.

a. Inclinez le support de carte et faites glisser le support de plaque de recouvrement pour le dégager de la carte de montage.

REMARQUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. La plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.

Figure 131. Retrait de la plaque de recouvrement

b. Inclinez le verrou du loquet de fixation de la carte d'extension pour l'ouvrir.
c. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage.
d. Insérez fermement la carte dans le connecteur de carte d'extension, jusqu'à ce qu'elle soit correctement positionnée.
e. Inclinez le loquet de fixation de la carte d'extension pour le fermer.
f. Appuyez sur le support de carte pour maintenir la carte dans la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 132. Installation de la carte d'extension à profil bas dans la carte de montage

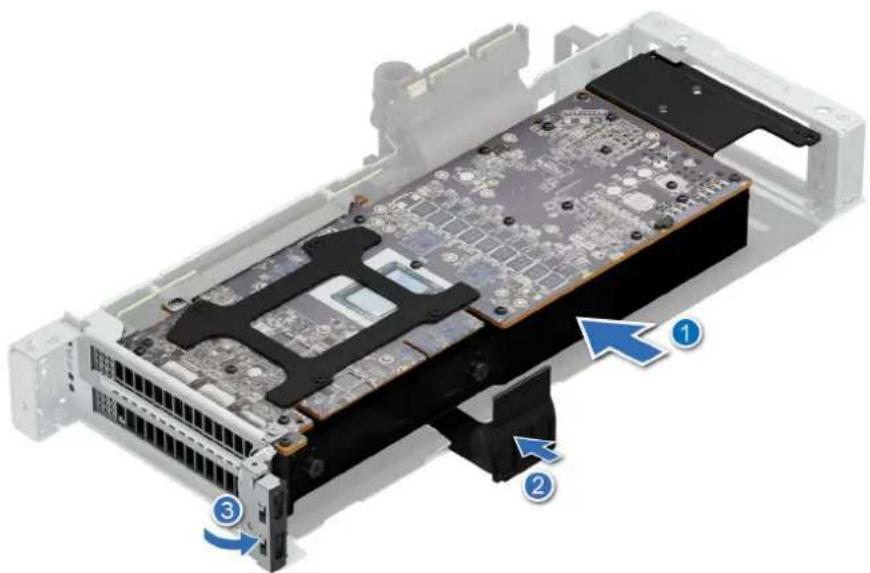

Figure 133. Installation du processeur graphique dans la carte de montage 1e_DWFH

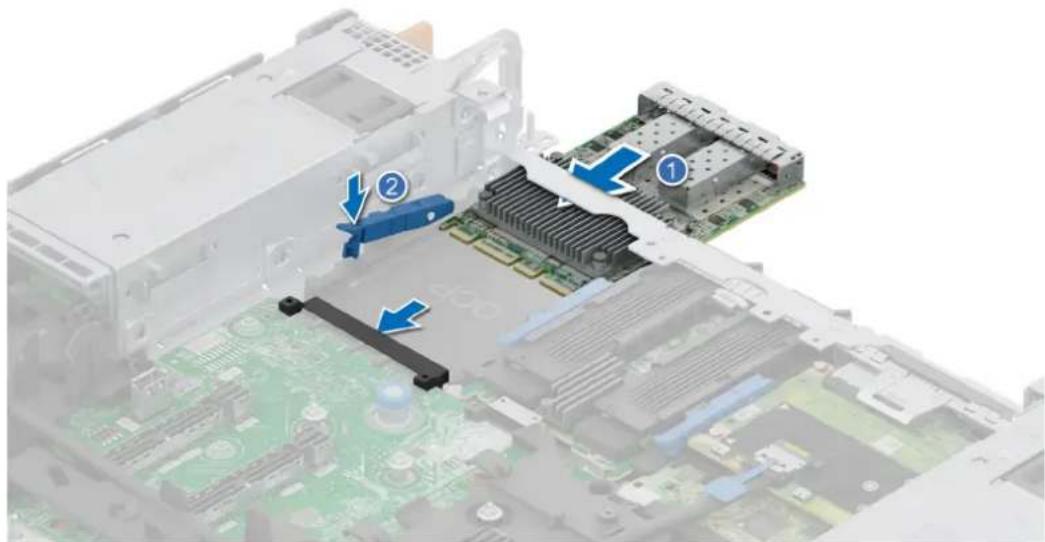

1. Carte NIC OCP dans la carte de montage 3 :

a. Ouvrez le loquet bleu sur la carte de montage.
b. Faites glisser la carte NIC OCP dans le logement de la carte de montage.

c. Poussez la carte NIC OCP jusqu'à ce qu'elle soit branchée au connecteur de la carte de montage.

d. Fermez le loquet bleu pour verrouiller la carte NIC OCP sur la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 134. Installation d'une carte NIC OCP dans la carte de montage 3

e. Alignez et insérez le loquet du capot dans la carte de montage.

Figure 135. Installation d'un capot de carte NIC OCP dans la carte de montage 3

Étapes suivantes

1. Le cas échéant, connectez les câbles à la carte d'extension.
2. Installez la carte de montage pour carte d'extension.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.
5. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci.

Module SSD M.2

Retrait du module SSD M.2 NVMe

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

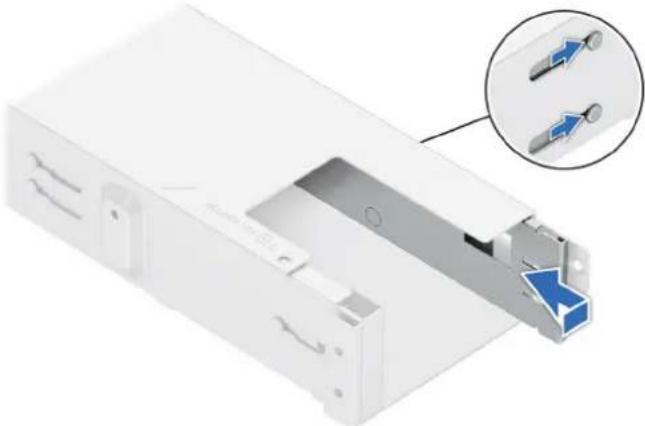

1. Tirez et soulevez le loquet du support de module BOSS-N1 DC-MHS pour l'ouvrir.
2. Faites glisser le support de module BOSS-N1 DC-MHS pour le dégager.

1. À l'aide d'un tournevis cruciforme n° 1, desserrez les vis imperdables qui fixent le capot supérieur du support de module BOSS-N1 DC-MHS.

REMARQUE : Suivez la séquence de desserrage des vis imperdables. Commencez par desserrer la vis à l'extrémité du connecteur, puis la vis à l'extrémité de la poignée avant.

1. Inclinez le capot supérieur par le côté et soulevez-le pour le retirer du support de carte BOSS-N1 DC-MHS.

Figure 138. Retrait du capot supérieur de l'ordinateur.

1. Soulevez le module SSD M.2 NVMe pour le débrancher du connecteur du support de module BOSS-N1 DC-MHS.

i REMARQUE : Pour plus d'informations sur le remplacement du tampon thermique et du support BOSS-N1 DC-MHS, accédez à Manuels PowerEdge> Serveurs au format rack > PowerEdge R7715 > Sélectionnez ce produit > Documentation > Manuels et documents > Fiche technique d'installation et de remplacement de la carte SSD M.2 NVMe/de la carte BOSS-N1 DC-MHS.

Étapes suivantes

1. Remettez en place le module SSD M.2 NVMe.

Installation du module SSD M.2 NVMe

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Remplacez les tampons thermiques sur les capots supérieur et inférieur du support de carte BOSS-N1 DC-MHS lors du remplacement du module SSD M.2 NVMe.

i REMARQUE : Pour plus d'informations sur le remplacement des tampons thermiques et du support de carte BOSS-N1, accédez à Manuels PowerEdge> Serveurs au format rack > PowerEdge R7715 > Sélectionnez ce produit > Documentation > Manuels et documents > Fiche technique d'installation et de remplacement de la carte SSD M.2 NVMe/de la carte BOSS-N1 DC-MHS.

Étapes

1. En le maintenant incliné, alignez le module SSD M.2 NVMe avec le connecteur de support de carte BOSS-N1 DC-MHS.
2. Insérez le module SSD M.2 NVMe jusqu'à ce qu'il soit correctement installé dans le connecteur de support de carte BOSS-N1 DC-MHS.
   i REMARQUE : Appuyez sur la carte SSD M.2 NVMe jusqu'à ce qu'elle adhère au tampon thermique.

1. Alignez le crochet du capot supérieur en l'inclinant et placez-le dans le logement du capot inférieur du support de carte BOSS-N1 DC-MHS.
2. Appuyez sur le côté opposé du capot supérieur jusqu'à ce qu'il soit bien en place.

Figure 141. Installation du capot supérieur

1. À l'aide d'un tournevis cruciforme n° 1, serrez les vis imperdables du capot supérieur du support de carte BOSS-N1 DC-MHS.

i REMARQUE : Suivez la séquence de serrage des vis imperdables. Commencez par serrer la vis disponible à l'extrémité de la poignée avant, puis la vis à l'extrémité du connecteur.

Figure 142. Serrage des vis imperdables du capot supérieur

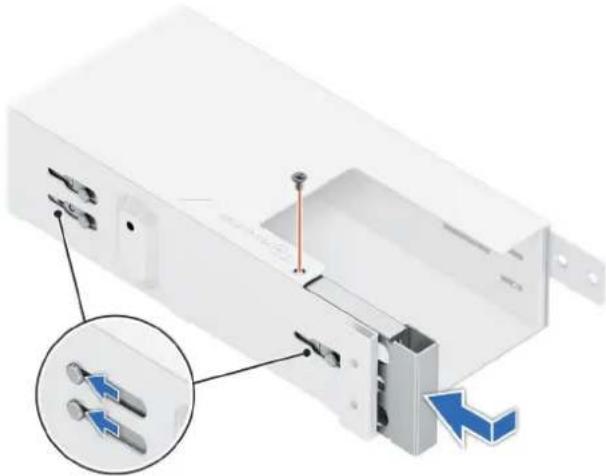

1. Faites glisser le support de carte BOSS-N1 DC-MHS dans le logement du module BOSS-N1 DC-MHS.
2. Fermez le loquet de déverrouillage du support de carte BOSS-N1 DC-MHS pour maintenir le support en place.

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du module BOSS-N1 DC-MHS

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.

Étapes

1. Ouvrez le loquet bleu pour dégager le module BOSS-N1 DC-MHS.
2. Poussez le module BOSS-N1 DC-MHS vers l'arrière du système pour le débrancher du connecteur de la carte HPM.
3. Faites glisser le module BOSS-N1 DC-MHS hors de son logement pour le sortir.

1. Si vous ne remettez pas en place le module BOSS-N1 DC-MHS, installez une plaque de recouvrement.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.

Étapes

REMARGUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les plaques empêchent également l'infiltration de la poussière et d'autres particules dans le système et contribuent au refroidissement et à la circulation d'air à l'intérieur du système.

Figure 146. Retrait de la plaque de recouvrement

1. Ouvrez le loquet bleu sur la carte HPM.
2. Faites glisser le module BOSS-N1 DC-MHS dans le logement du système.
3. Poussez jusqu'à ce que le module BOSS-N1 DC-MHS soit inséré dans le connecteur de la carte HPM.
4. Fermez le loquet bleu pour verrouiller le module BOSS-N1 DC-MHS sur le système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

1. Installez la carte de montage pour carte d'extension.
2. Installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Carte OCP NIC en option

Retrait de la carte NIC OCP arrière

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.

Étapes

1. Ouvrez le loquet bleu pour déverrouiller la carte OCP NIC.
2. Poussez la carte NIC OCP vers l'extrémité arrière du système pour la débrancher du connecteur de la carte HPM.
3. Faites glisser la carte OCPNIC hors de son logement pour la sortir.

Figure 148. Retrait de la carte OCP NIC

1. Si vous ne remplacez pas la carte OCP NIC, installez une plaque de recouvrement.

REMARGUE : Vous devez installer une plaque de recouvrement sur un logement de carte d'extension vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques empêchent également l'infiltration de la poussière et d'autres particules dans le système et contribuent au refroidissement et à la circulation d'air à l'intérieur du système.

1. Remettez en place la carte OCP NIC.

Installation de la carte NIC OCP arrière

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

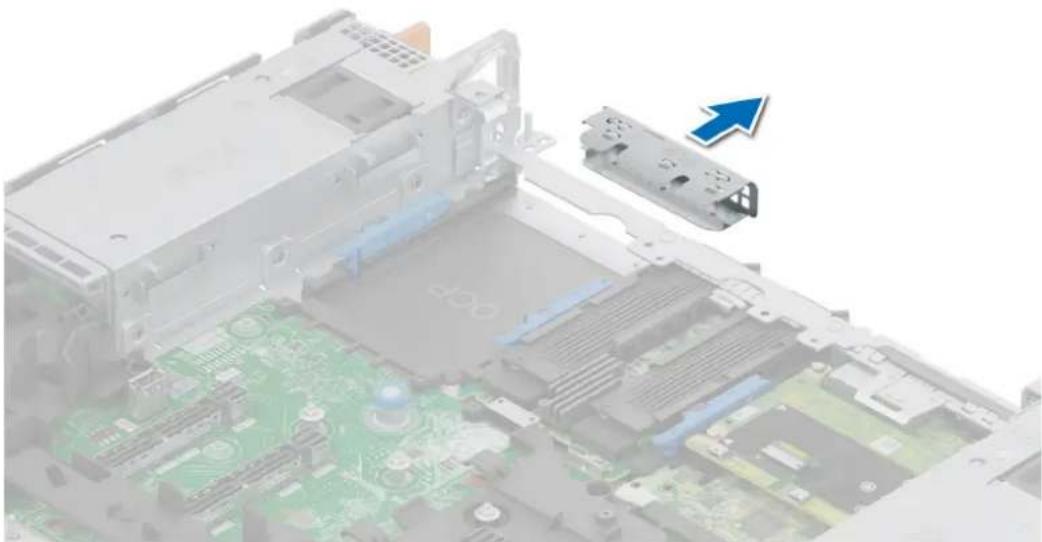

REMARQUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les plaques empêchent également l'infiltration de la poussière et d'autres particules dans le système et contribuent au refroidissement et à la circulation d'air à l'intérieur du système.

Figure 150. Retrait de la plaque de recouvrement

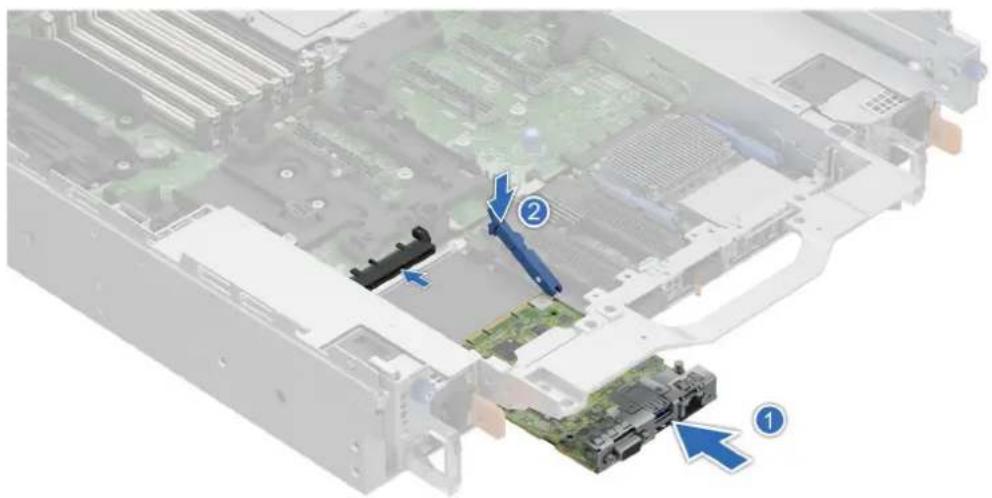

1. Ouvrez le loquet bleu sur la carte HPM.
2. Insérez la carte OCP NIC dans son logement sur le système.
3. Poussez la carte NIC OCP jusqu'à ce qu'elle soit branchée sur le connecteur de la carte HPM.
4. Fermez le loquet bleu pour verrouiller la carte OCP NIC sur le système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 151. Installation de la carte OCP NIC

Étapes suivantes

1. Acheminez et branchez les câbles en prenant soin de ne pas les endommager.
2. Installez la carte de montage pour carte d'extension.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Module de contrôle sécurisé (DC-SCM) pour centre de données

Retrait de la carte DC-SCM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.
5. i REMARQUE : Débranchez le câble Attic (consultez la section Acheminement des câbles).

Étapes

1. Ouvrez le loquet bleu pour déverrouiller la carte DC-SCM.
2. Poussez la carte DC-SCM vers l'extrémité arrière du système pour la débrancher du connecteur de la carte HPM.
3. Faites glisser la carte DC-SCM hors de son logement sur le système.

Figure 152. Retrait de la carte DC-SCM

Étapes suivantes

i REMARQUE : Si une nouvelle carte CC-SCM est installée, la carte Attic doit être retirée de la carte CC-SCM existante et installée sur la nouvelle carte.

1. Retirez la carte Attic.
2. Remettez en place la carte DC-SCM.

Installation de la carte DC-SCM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez les cartes de montage pour carte d'extension.
5. Retirez la carte Attic.

REMARQUE : Débranchez le câble Attic (consultez la section Acheminement des câbles).

Étapes

1. Ouvrez le loquet bleu sur la carte HPM.
2. Insérez la carte DC-SCM dans son logement sur le système.
3. Poussez la carte DC-SCM jusqu'à ce qu'elle soit branchée sur le connecteur de la carte HPM.
4. Fermez le loquet bleu pour verrouiller la carte DC-SCM sur le système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

1. Remettez en place la carte Attic.

2. i REMARQUE : Branchez le câble Attic (reportez-vous à la section Acheminement des câbles).

3. Installez les cartes de montage pour cartes d'extension.

4. Installez le carénage d'aération

5. Mettez le système sous tension.

6. Assurez-vous d'effectuer les opérations suivantes :

a. Utilisez la fonction Easy Restore pour restaurer le BIOS et l'étiquette de service. Voir la section Restauration du système à l'aide de la fonction Easy Restore.
b. Si l'étiquette de service n'est pas sauvegardé dans l'appareil flash de sauvegarde, saisissez l'étiquette de service du système manuellement. Consultez la section Mise à jour manuelle du numéro de série à l'aide de la configuration du système.
c. Installez les mises à jour de version du BIOS et de l'iDRAC, le diagnostic, le pack de pilotes du système d'exploitation et le collecteur du système d'exploitation.
d. Réactivez le module TPM (Trusted Platform Module).

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Restauration du système à l'aide de la fonctionnalité de restauration facile

La fonction Easy Restore restaure l'étiquette de service du serveur et les données de configuration du BIOS après le remplacement du module DC-SCM (Datacenter-Secure Control Module). Les données de configuration du système sont automatiquement conservées dans un périphérique Flash de sauvegarde au sein du système. Si le BIOS détecte un nouveau DC-SCM lors du démarrage du serveur, le système invite l'utilisateur à restaurer les données de configuration du système de sauvegarde.

À propos de cette tâche

Pour plus d'informations concernant la fonctionnalité Easy Restore, voir le Guide de l'utilisateur d'idRAC : Manuels iDRAC.

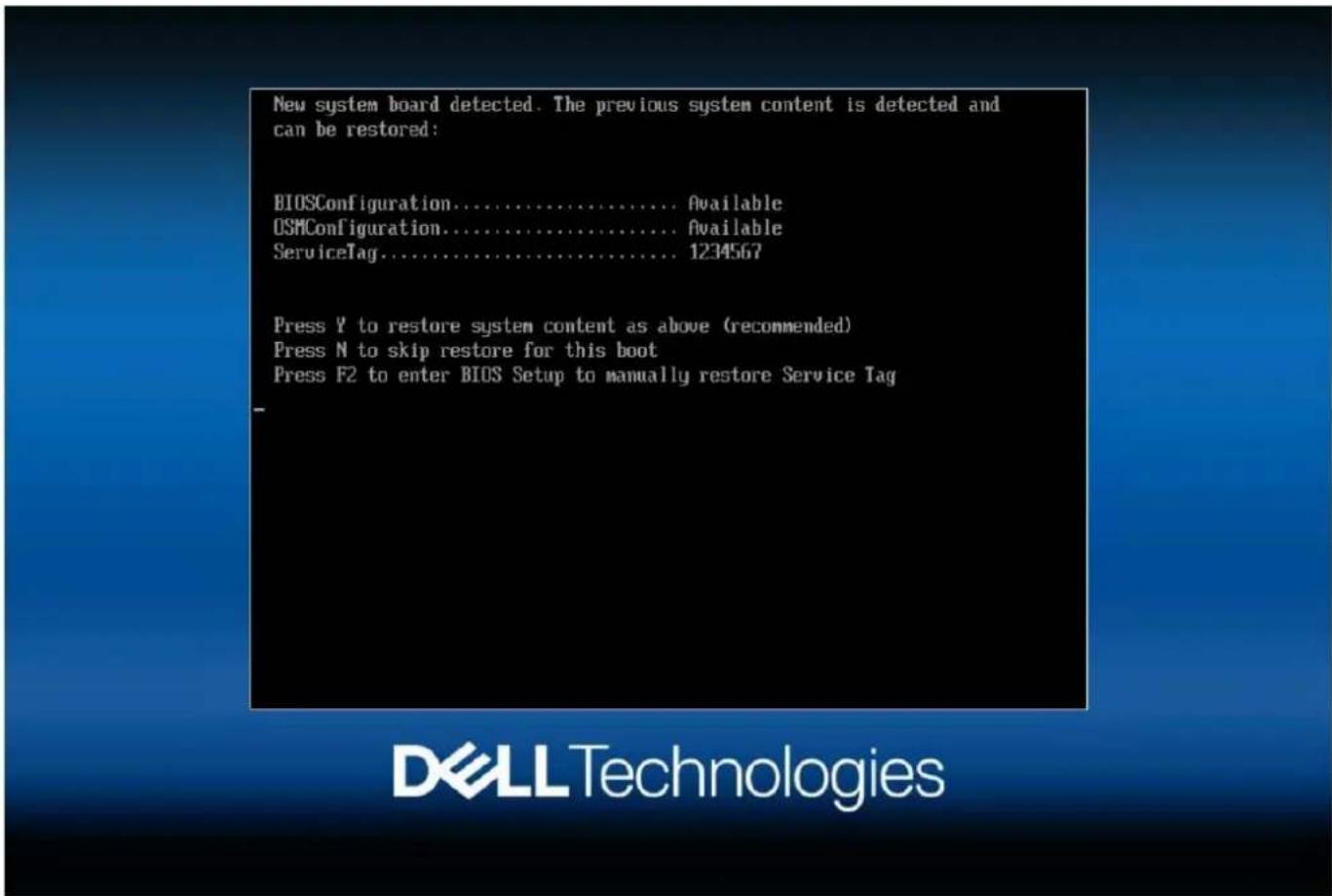

Lorsque le DC-SCM est démarré pour la première fois, il affiche un écran avec les paramètres qu'il peut restaurer. Vous trouverez ci-dessous une liste d'options/étapes disponibles :

Étapes

1. Appuyez sur O pour restaurer les données de configuration du système.
2. Pour ignorer la restauration pour ce démarrage, appuyez sur N
3. Accédez à la configuration du BIOS pour restaurer manuellement l'étiquette de service, puis appuyez sur F2

Mise à jour manuelle du numéro de série

Après le remplacement d'une carte HPM, si la fonctionnalité Easy Restore rencontre un problème, suivez ce processus pour saisir manuellement l'étiquette de service à l'aide de Configuration du système.

À propos de cette tâche

Si vous connaissez le numéro de série du système, utilisez le menu Configuration du système pour le saisir.

Étapes

1. Mettez le système sous tension.
2. Pour entrer dans Configuration du système, appuyez sur la touche F2.
3. Cliquez sur Paramètres du numéro de série.
4. Saisissez le numéro de série.

REMARQUE : Vous ne pouvez saisir le numéro de série que si le champ Numéro de série est vide. Veillez à saisir le bon numéro de série. Une fois saisi, le numéro de série ne peut pas être mis à jour ni modifié. Une étiquette de service saisie de manière incorrecte entraîne le remplacement de la carte HPM.

1. Cliquez sur OK.

Carte Attic

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait de la carte Attic

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.
5. Retirez la carte DC-SCM.

Étapes

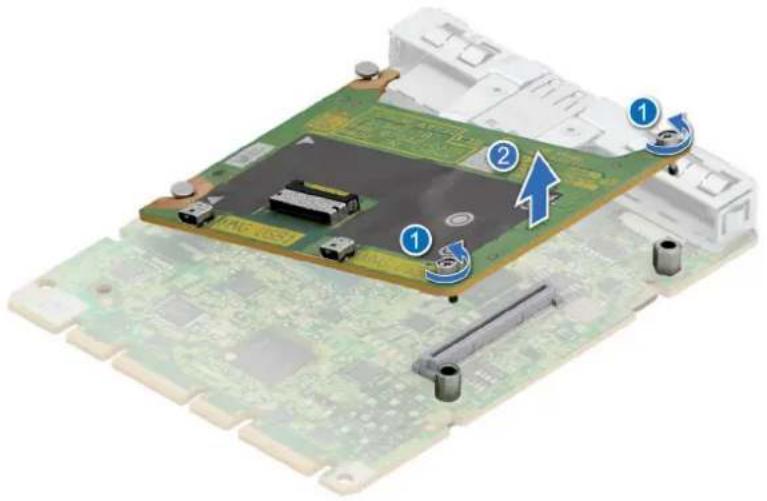

1. À l'aide du tournevis cruciforme 1, desserrez les vis imperdables qui fixent la carte Attic à la carte DC-SCM.
2. Inclinez et soulevez la carte Attic des broches de guidage DC-SCM.

Figure 155. Retrait de la carte Attic

Étapes suivantes

1. Remettez en place la carte Attic.

Installation de la carte Attic

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.
5. Retirez la carte DC-SCM.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

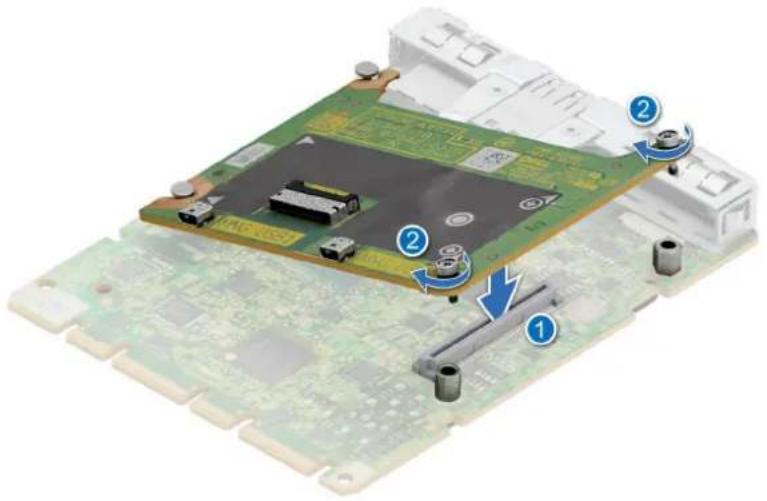

1. Positionnez la carte Attic en l'inclinant par rapport aux broches de guidage situées sur la carte DC-SCM.
2. Poussez la carte Attic jusqu'à ce qu'elle soit branchée au connecteur de la carte DC-SCM.
3. À l'aide d'un tournevis cruciforme n° 1, serrez les vis imperdables.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 156. Installation de la carte Attic

Étapes suivantes

1. Installez la carte DC-SCM.
2. Installez la carte de montage pour carte d'extension.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Restauration du système à l'aide de la fonctionnalité de restauration facile

La fonction Easy Restore restaure l'étiquette de service du serveur et les données de configuration du BIOS après le remplacement du module DC-SCM (Datacenter-Secure Control Module). Les données de configuration du système sont automatiquement conservées dans un périphérique Flash de sauvegarde au sein du système. Si le BIOS détecte un nouveau DC-SCM lors du démarrage du serveur, le système invite l'utilisateur à restaurer les données de configuration du système de sauvegarde.

À propos de cette tâche

Lorsque le DC-SCM est démarré pour la première fois, il affiche un écran avec les paramètres qu'il peut restaurer. Vous trouverez ci-dessous une liste d'options/étapes disponibles :

Étapes

1. Appuyez sur O pour restaurer les données de configuration du système.
2. Pour ignorer la restauration pour ce démarrage, appuyez sur N
3. Accédez à la configuration du BIOS pour restaurer manuellement l'étiquette de service, puis appuyez sur F2

Mise à jour manuelle du numéro de série

Après le remplacement d'une carte HPM, si la fonctionnalité Easy Restore rencontre un problème, suivez ce processus pour saisir manuellement l'étiquette de service à l'aide de Configuration du système.

À propos de cette tâche

Si vous connaissez le numéro de série du système, utilisez le menu Configuration du système pour le saisir.

Étapes

1. Mettez le système sous tension.
2. Pour entrer dans Configuration du système, appuyez sur la touche F2.
3. Cliquez sur Paramètres du numéro de série.
4. Saisissez le numéro de série.

REMARGUE : Vous ne pouvez saisir le numéro de série que si le champ Numéro de série est vide. Veillez à saisir le bon numéro de série. Une fois saisi, le numéro de série ne peut pas être mis à jour ni modifié. Une étiquette de service saisie de manière incorrecte entraîne le remplacement de la carte HPM.

1. Cliquez sur OK.

Carte USB interne (en option)

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

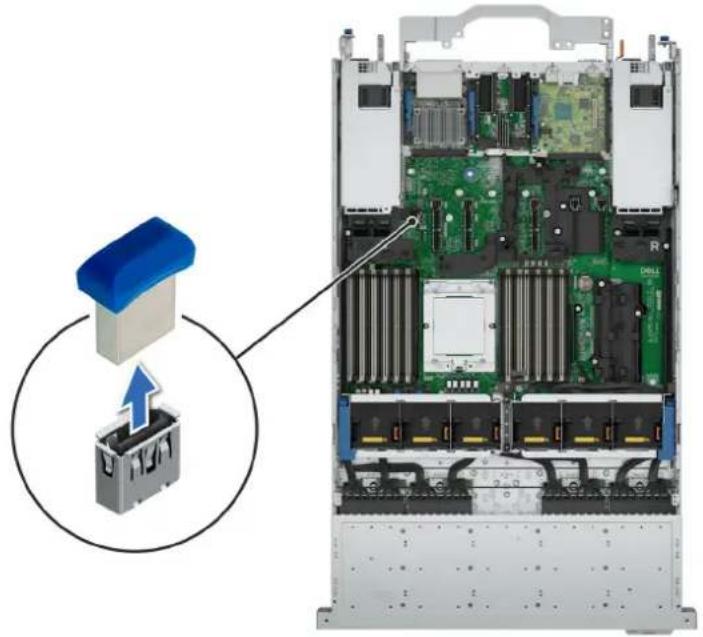

Retrait de la carte USB interne

Prérequis

PRÉCAUTION : Afin d'éviter toute interférence avec les autres composants du module de serveur, les dimensions maximales autorisées pour la clé USB sont les suivantes : 15,9 mm (largeur) x 57,15 mm (longueur) x 7,9 mm (hauteur).

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.

Étapes

Soulevez la carte USB interne pour la débrancher de son connecteur sur la carte HPM.

Figure 158. Retrait de la carte USB interne

Étapes suivantes

1. Réinstallez la carte USB interne.

Installation de la carte USB interne

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.

Étapes

Alignez la carte USB interne sur le port USB de la carte HPM, puis appuyez fermement jusqu'à ce que la carte USB interne soit installée correctement.

REMARQUE : Pour plus d'informations sur l'emplacement exact de la carte USB sur la carte HPM, voir la section Connecteurs et cavaliers de la carte HPM.

Figure 159. Installation de la carte USB interne

Étapes suivantes

1. Installez la carte de montage pour carte d'extension.
2. Installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.
4. Lors du démarrage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé USB.

Batterie du système

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Remise en place de la batterie du système

Prérequis

AVERTISSEMENT : Un risque d'explosion de la nouvelle pile existe si cette dernière n'est pas correctement installée. Remplacez la pile uniquement par un modèle identique ou équivalent à celui recommandé par le fabricant. Débarrassez-vous des piles usagées selon les instructions du fabricant. Reportez-vous aux consignes de sécurité fournies avec le système pour obtenir plus d'informations.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si nécessaire, retirez le carénage d'aération.
4. Retirez les cartes de montage pour carte d'extension.

Étapes

1. Appuyez de façon prolongée sur le loquet de maintien du socket de la batterie pour la retirer.

REMARQUE : Si la batterie ne sort pas, soulevez-la pour la retirer de son socket.

Figure 160. Retrait de la pile du système

1. Pour installer une nouvelle pile dans le système, maintenez celle-ci inclinée avec le pôle positif vers le haut, puis faites-la glisser sous le loquet du socket du support de pile.
2. Appuyez sur la pile pour l'enclencher dans le connecteur.

Figure 161. Installation de la pile du système

Étapes suivantes

1. Installez les cartes de montage pour cartes d'extension.
2. Le cas échéant, connectez les câbles à une ou plusieurs cartes d'extension.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.
4. Vérifiez que la batterie fonctionne correctement, en effectuant les étapes suivantes :

a. Lors de l'amorçage, accédez au programme de configuration du système en appuyant sur F2.
b. Entrez l'heure et la date exactes dans les champs Heure et Date du programme de configuration du système.
c. Quittez la configuration du système.
d. Pour tester la nouvelle batterie, vérifiez la date et l'heure au moins une heure après l'avoir installée.
e. Accédez à la configuration du système et si la date et l'heure sont incorrectes, reportez-vous à la section Obtention d'aide.

Commutateur d'intrusion

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du module du commutateur d'intrusion

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

i REMARQUE : Veillez à noter le routage du câble au fur et à mesure que vous le retirez de la carte HPM. Procédez au routage adapté du câble lorsque vous le remplacez pour éviter qu'il ne se coince ou s'écrase.

Étapes

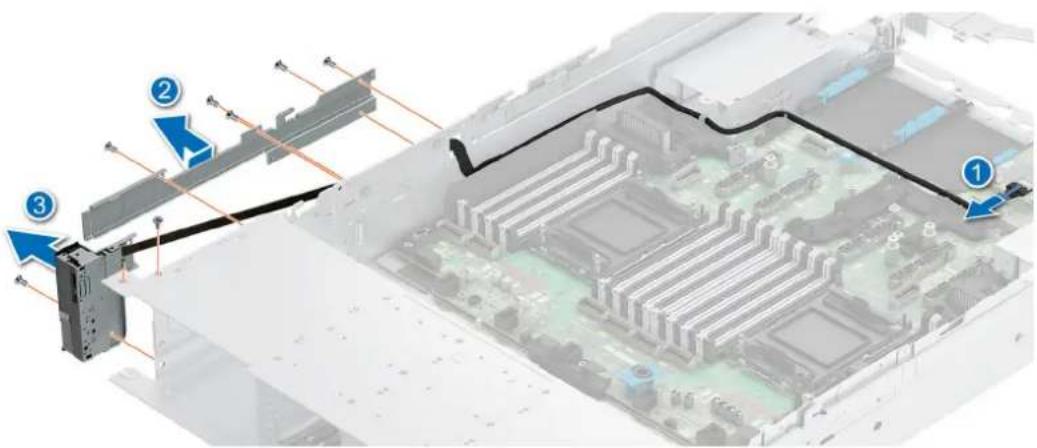

1. À l'aide d'un tournevis cruciforme n° 1, desserrez les vis du module du commutateur d'intrusion.
2. Déconnectez le câble d'interrupteur d'intrusion du câble du dongle.

i REMARQUE : Le câble du commutateur d'intrusion est connecté au câble du dongle, qui à son tour est connecté à la carte HPM. Consultez la section Acheminement des câbles.

1. Débranchez le câble du dongle du connecteur de logement J situé sur la carte HPM.
2. Soulevez le module de commutateur d'intrusion et le câble du dongle hors du système.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 162. Retrait du module du commutateur d'intrusion

Étapes suivantes

1. Réinstallez le module du commutateur d'intrusion.

Installation du module du commutateur d'intrusion

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez la carte de montage pour carte d'extension.

Étapes

1. Alignez et placez le module de commutateur d'intrusion dans le système.
2. Avec un tournevis cruciforme n° 1, serrez les vis de fixation du module de commutateur d'intrusion au châssis du système.
3. Connectez le câble du dongle au connecteur de la carte HPM.

i REMARQUE : Le câble du commutateur d'intrusion est connecté au câble du dongle, qui à son tour est connecté à la carte HPM.

i REMARQUE : Lors de la pose du câble, assurez-vous de le poser correctement pour éviter qu'il ne soit écrasé ou tordu.

Figure 163. Installation du module du commutateur d'intrusion

Étapes suivantes

1. Installez la carte de montage pour carte d'extension.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Bloc d'alimentation

Retrait de la plaque de recouvrement d'un bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le bloc d'alimentation ou retirez le cache du bloc d'alimentation.

Étapes

1. Placez un tournevis plat dans l'espace entre le loquet et le bâti du bloc d'alimentation.
2. Faites tourner le tournevis plat dans le sens inverse des aiguilles d'une montre pour désengager le loquet et faites glisser simultanément la plaque de recouvrement droite du bloc d'alimentation hors du bâti du bloc d'alimentation.

Figure 164. Retrait de la plaque de recouvrement droite du bloc d'alimentation

1. À l'aide d'un tournevis cruciforme n° 1, desserrez la vis du bâti du bloc d'alimentation.
2. Faites glisser la plaque de recouvrement du bloc d'alimentation gauche hors du bâti du bloc d'alimentation.

Figure 165. Retrait de la plaque de recouvrement gauche du bloc d'alimentation

Étapes suivantes

1. Remettez en place la plaque de recouvrement du bloc d'alimentation.

Installation de la plaque de recouvrement d'un bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le bloc d'alimentation ou retirez le cache du bloc d'alimentation.

Étapes

1. Alignez les guides de la plaque de recouvrement sur les logements du bâti du bloc d'alimentation et faites-la glisser jusqu'à ce qu'elle soit correctement en place dans le bâti du bloc d'alimentation.
2. À l'aide d'un tournevis cruciforme n° 1, serrez la vis.

Figure 166. Installation de la plaque de recouvrement du bloc d'alimentation gauche

1. Alignez les guides de la plaque de recouvrement sur les logements du bâti du bloc d'alimentation et faites glisser la plaque jusqu'à ce que le loquet soit verrouillé sur le bâti du bloc d'alimentation.

Figure 167. Installation de la plaque de recouvrement du bloc d'alimentation droit

Étapes suivantes

1. Installez le bloc d'alimentation ou installez le cache du bloc d'alimentation.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait d'un bloc d'alimentation

Prérequis

PRÉCAUTION : Le système exige un bloc d'alimentation (PSU) pour un fonctionnement normal.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

2. Débranchez le câble d'alimentation de la prise électrique et du bloc d'alimentation que vous souhaitez retirer.

3. Retirez le câble de la bande sur la poignée du PSU.

4. Détachez et soulevez/retirez l'accessoire de gestion des câbles (en option) s'il gène le retrait du bloc d'alimentation.

REMARGUE : Pour plus d'informations sur la gestion des câbles lorsque le bloc d'alimentation est retiré ou installé alors que le système est dans un rack, voir la documentation du bras de gestion des câbles du système à l'adresse Manuels PowerEdge.

Étapes

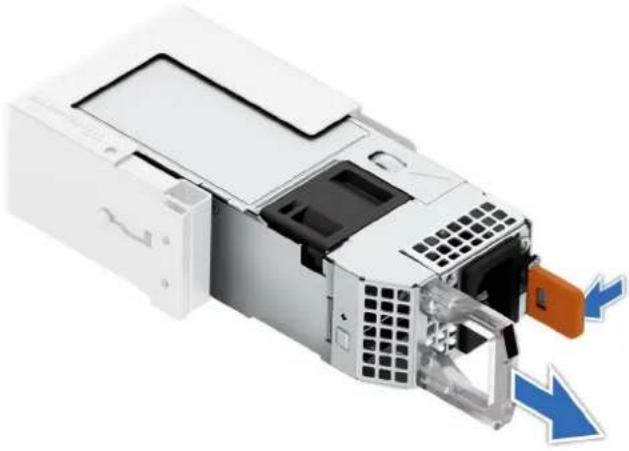

Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du bloc d'alimentation pour faire glisser ce dernier hors de la baie.

Figure 168. Retrait d'un bloc d'alimentation

Étapes suivantes

1. Remettez en place le bloc d'alimentation ou installez le cache du bloc d'alimentation.

Installation d'un bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Pour les systèmes prenant en charge les blocs d'alimentation redondants, assurez-vous que les deux blocs d'alimentation sont du même type et ont la même puissance de sortie maximale.

REMARQUE : la puissance de sortie maximale (en watts) est indiquée sur l'étiquette du bloc d'alimentation.

1. Si obligatoire, retirez le cache du bloc d'alimentation.

Étapes

Faites glisser le bloc d'alimentation dans la baie de bloc d'alimentation jusqu'à ce que le loquet de déverrouillage s'enclenche.

Figure 169. Installation d'un bloc d'alimentation

Étapes suivantes

1. Si vous avez débloqué ou retiré l'accessoire de gestion des câbles, réinstallé ou réenclenchez-le. Pour plus d'informations sur la gestion des câbles lorsque le bloc d'alimentation est retiré ou installé alors que le système est dans un rack, reportez-vous à la documentation sur l'accessoire de gestion des câbles du système à l'adresseManuels PowerEdge.
2. Branchez le câble d'alimentation sur le bloc d'alimentation et branchez son autre extrémité sur une prise électrique.

PRÉCAUTION : Lorsque vous branchez le câble d'alimentation au bloc d'alimentation, fixez-le au bloc d'alimentation à l'aide de la bande.

REMARGUE : Lors de l'installation, de l'échange à chaud ou de l'ajout à chaud d'un bloc d'alimentation, attendez 15 secondes pour que le système reconnaisse le bloc d'alimentation et détermine son état. Le voyant d'état du bloc d'alimentation devient vert si le bloc d'alimentation fonctionne normalement.

Retrait du cache du bloc d'alimentation

Prérequis

Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

Retirez le cache du bloc d'alimentation du système.

PRÉCAUTION : Pour maintenir un niveau de refroidissement du système satisfaisant, vous devez installer le cache de bloc d'alimentation dans la baie du second bloc d'alimentation si la configuration n'est pas redondante. Retirez le cache de bloc d'alimentation uniquement si vous installez un second bloc d'alimentation.

Figure 170. Retrait du cache du bloc d'alimentation

Étapes suivantes

1. Remettez en place le cache de bloc d'alimentation ou installez le bloc d'alimentation.

Installation du cache de bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

i REMARQUE : N'installez le cache du bloc d'alimentation que sur la seconde baie du bloc d'alimentation.

1. Si nécessaire, retirez le bloc d'alimentation.

Étapes

Alignez le cache de PSU avec la baie de PSU et poussez-le dans cette dernière jusqu'à ce qu'il s'enclenche.

i REMARQUE : Assurez-vous que l'indication « Top » sur le cache du bloc d'alimentation se trouve sur le côté supérieur.

Figure 171. Installation du cache de bloc d'alimentation

Module TPM (Trusted Platform Module)

Le TPM est soudé au DC-SCM.

Si le module TPM (Trusted Platform module) est identifié comme étant la cause principale du problème, un remplacement complet du DC-SCM est nécessaire.

Pour plus d'informations sur le module TPM, consultez la section Résumé du module TPM (Trusted Module Platform).

Initialisation du module TPM 2.0 pour les utilisateurs

Étapes

1. Initialisez le module TPM.

a. Lors de l'amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système.
b. Dans l'écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité des systèmes.
c. Dans l'option Sécurité TPM, sélectionnez Activé.
d. Enregistrer les paramètres.
e. Redémarrez le système.

1. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé).

Carte HPM

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

REMARQUE : La carte système est également appelée carte HPM (Host Processor Module).

Retrait de la carte HPM

Prérequis

PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé de chiffrement, il est possible que vous soyez invité à créer une clé de récupération lors de la configuration du système ou d'un programme. Vous devez créer cette clé et la conserver en lieu sûr. Si vous remettez en place cette carte HPM, vous devez fournir la clé de récupération lors du redémarrage du système ou du programme, afin de pouvoir accéder aux données chiffrées se trouvant sur vos disques.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les composants suivants :
   a. Ventilateurs de refroidissement
   b. Carénage d'aération
   c. Support de paroi latérale
   d. Modules de mémoire
   e. Cartes de montage pour carte d'extension
   f. Module du dissipateur de chaleur
   g. OCP (le cas échéant)
   h. BOSS-N1 DC-MHS
   i. DC-SCM
   j. Clé de mémoire USB interne (si elle a été retirée)
   k. Blocs d'alimentation
   I. Déconnectez tous les câbles de la carte HPM et notez toutes les connexions de câbles.

PRÉCAUTION : Veillez à ne pas endommager le bouton d'identification du système lors du retrait de la carte HPM du système.

PRÉCAUTION : ne vous servez pas d'une barrette de mémoire, d'un processeur ou de tout autre composant pour soulever la carte système.

Étapes

1. À l'aide du support de carte HPM et de la broche, faites glisser la carte HPM vers l'avant du système.
2. Tenez fermement le support et la broche d'arrêt pour soulever avec précaution la carte HPM et la sortir du châssis.

Figure 172. Retrait de la carte HPM

Étapes suivantes

1. Installez la carte HPM.

Installation de la carte HPM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si vous remplacez la carte HPM, retirez tous les composants répertoriés dans la section Retrait de la carte HPM.

Étapes

1. Déballez le nouvel assemblage de la carte HPM.

PRÉCAUTION : ne vous servez pas d'une barrette de mémoire, d'un processeur ou de tout autre composant pour soulever la carte système.

PRÉCAUTION : Veillez à ne pas endommager le bouton d'identification du système lors de la mise en place de la carte HPM dans le châssis.

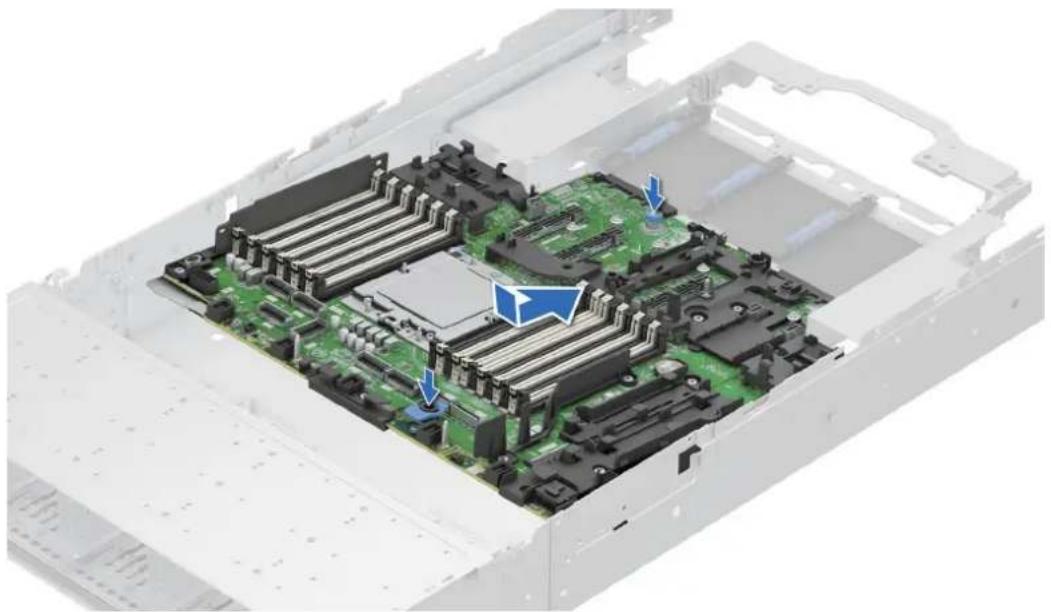

1. En tenant le support de carte HPM et sa broche d'arrêt, alignez puis abaissez la carte HPM dans le système.
2. Faites glisser la carte HPM vers l'arrière du châssis jusqu'à ce que les connecteurs soient correctement insérés dans les logements.

1. Remettez en place les composants suivants :

a. Clé de mémoire USB interne (si elle a été retirée)
b. Carte OCP (si elle a été retirée)
c. BOSS-N1 DC-MHS
d. DC-SCM
e. Module du dissipateur de chaleur
f. Modules de mémoire
g. Cartes de montage pour carte d'extension
h. Support de paroi latérale
i. Carénage d'aération
j. Ventilateurs de refroidissement
k. Blocs d'alimentation

1. Rebranchez tous les câbles sur la carte HPM.

REMARQUE : Vérifiez que les câbles à l'intérieur du système longent la paroi du boîtier et sont fixés à l'aide du support de fixation de câble.

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

panneau de commande

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du panneau de commande droit/principal

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.

5. Retirez l'assemblage du bâti du ventilateur.

6. Retirez le support de paroi latérale.

Étapes

1. À l'aide d'un tournevis cruciforme n° 1, retirez les vis qui fixent le panneau de commande droit/principal et la gaine de câble au système.
2. Retirez la gaine de câble du système.
3. Débranchez le câble du panneau de commande droit/principal du connecteur de la carte HPM.
4. En tenant l'assemblage de câble du panneau de commande droit/principal, faites glisser le panneau de commande droit/principal hors du système.

i REMARQUE : Mémorisez le routage de l'assemblage de câble lorsque vous retirez le panneau de commande droit/principal du système.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 174. Retrait du panneau de commande droit/principal

Étapes suivantes

1. Remettez en place le panneau de commande droit/principal.

Installation du panneau de commande droit/principal

Prérequis

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.
6. Retirez le support de paroi latérale.

Étapes

1. Alignez et faites glisser le panneau de commande droit/principal dans le logement du système.
2. Procédez au routage du câble du panneau de commande droit/principal à travers la paroi latérale du système.
3. Alignez et faites glisser la gaine de câble du panneau de commande droit/principal dans son logement sur le système.

i REMARQUE : Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.

1. Connectez le câble du panneau de commande droit/principal au connecteur de la carte HPM.
2. À l'aide d'un tournevis cruciforme n° 1, serrez les vis qui fixent le panneau de commande droit/principal et la gaine de câble au système.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 175. Installation du panneau de commande droit/principal

Étapes suivantes

1. Installation du support de paroi latérale.
2. Installez l'assemblage du bâti du ventilateur.
3. Installez le capot du fond de panier de disques.
4. Installez le carénage d'aération.
5. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du panneau de commande gauche/secondaire du KVM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.

Étapes

1. À l'aide d'un tournevis cruciforme n° 1, retirez les vis qui fixent le panneau de commande gauche/secondaire et la gaine de câble au système.
2. Retirez la gaine de câble du système.
3. Débranchez le câble du panneau de configuration du connecteur de la carte Attic.
4. Saisissez le câble et faites glisser le panneau de commande gauche/secondaire hors du système.

i REMARQUE : Mémorisez le routage du câble lorsque vous retirez le panneau de commande gauche/secondaire du système.
i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 176. Retrait du panneau de commande gauche/secondaire du KVM

Étapes suivantes

1. Remettez en place le panneau de commande gauche/secondaire du KVM.

Installation du panneau de commande gauche/secondaire du KVM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.

Étapes

1. Alignez et faites glisser le panneau de commande gauche/secondaire dans son logement sur le système.
2. Procédez au routage du câble du panneau de commande gauche/secondaire à travers la paroi latérale du système.
3. Alignez et faites glisser la gaine de câble de panneau de commande gauche/secondaire dans son logement sur le système.

i REMARQUE : Acheminez correctement le câble dans le support latéral du boîtier et dans les clips pour éviter qu'il ne se coince ou s'écrase.

1. Connectez le câble du panneau de commande gauche/secondaire au connecteur de la carte Attic.
2. À l'aide d'un tournevis cruciforme n° 1, serrez les vis pour fixer le panneau de commande gauche/secondaire et la gaine de câble au système.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 177. Installation du panneau de commande gauche/secondaire du KVM

Étapes suivantes

1. Installez l'assemblage du bâti du ventilateur.
2. Installez le capot du fond de panier de disques.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Kits de mise à niveau

Le tableau répertorie les kits disponibles après-vente [APOS].

Tableau 76. Kits de mise à niveau

Kits Liens connexes d'accès aux consignes techniques
Processeur Voir la section Installation du processeur.
BOSS-N1 Voir la section Installation du module de carte contrôleur BOSS-N1 .
Kit d'activation d'accélérateur/de processeur graphique	Voir la section Installation du processeur graphique.
PERC Voir la section Installation de la carte PERC.

Sujets :

•Composants du kit de mise à niveau du processeur
- Kit de module BOSS-N1 DCMHS
- Kit de processeur graphique
- Kit de module PERC

Composants du kit de mise à niveau du processeur

Le système prend en charge un seul processeur.

Avant de commencer l'installation ou le retrait, suivez les indications des sections Consignes de sécurité et Avant d'intervenir à l'intérieur de votre système.

Tableau 77. Matrice des composants du kit de mise à niveau du processeur

Configuration système Processeur Dissipateur de chaleur VENTILATEUR
●Configuration de tout le stockage	1. Pas de changement		●Ventilateur HPR Gold pour processeur TDP ≤ 300 W avec mémoire ≤ 64 Go et mise à niveau de la mémoire vers >96 Go
●16 disques SAS/SATA SSD de 2,5 pouces + 8 disques U.2●16 disques SAS/SATA SSD de 2,5 pouces●8 disques NVMe EDSFF E3.S de 5e génération●16 disques NVMe EDSFF E3.S de 5e génération●Jusqu'à 32 disques NVMe EDSFF E3.S Gen5	1. Pas de changement Ventilateur	HPR Gold pour	processeur TDP >300 W
●Configuration sans fond de panier●2 disques SSD U.2	1. Pas de changement Ventilateur	HPR Gold pour	processeurs 9175F et 9275F

Pour connaître les procédures d'installation du dissipateur de chaleur et du processeur, voir la section Installation du processeur.

REMARQUE : La procédure d'installation des dissipateurs de chaleur distants et étendus est la même.

Kit de module BOSS-N1 DCMHS

Le module DCMHS BOSS-N1 prend en charge jusqu'à deux disques SSD M.2. Sur le système PowerEdge R7715, les modules DCMHS BOSS-N1 sont pris en charge à l'arrière du système.

Avant de commencer l'installation ou le retrait, suivez les indications des sections Consignes de sécurité et Avant d'intervenir à l'intérieur de votre système.

Tableau 78. Composants du kit de module DCMHS BOSS-N1

Composants du kit Quantité
Module de carte contrôleur BOSS-N1 DCMHS	1.
Support de carte BOSS-N1 DCMHS 2.
Étiquette de capacité du disque SSD M.2 NVMe	2.
Cache du support de carte BOSS-N1 DCMHS	1.

Pour connaître les procédures d'installation des modules DCMHS BOSS-N1, reportez-vous à la section Installation du module DCMHS BOSS-N1.

Kit de processeur graphique

Le kit de processeur graphique pleine longueur est disponible pour le client. En fonction du kit commandé, les composants correspondants sont disponibles.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

AVERTISSEMENT : Aucun processeur graphique grand public ne doit être installé ou utilisé dans les produits Enterprise Server.

Tableau 79. Composants du kit de processeur graphique pleine longueur (FL)

Composants de Kit de câbles pour mise à niveau de plusieurs processeurs graphiques
L4 hauteur standard Aucun
L4 profil bas Aucun
L40s	●Câble d'alimentation●Mylar
A16	●Câble d'alimentation●Mylar
H100	●Câble d'alimentation●Mylar
H200*	●Câble d'alimentation●Mylar

i REMARQUE : * Fonctionnalité non disponible lors du lancement du produit en juin 2025. Consultez la page du configurateur de produit sur Dell.com pour confirmer la disponibilité des fonctionnalités.
i REMARQUE : Consultez la section Consignes d'installation des cartes d'extension pour plus d'informations sur la configuration de carte de montage prise en charge par le système.
i REMARQUE : Les processeurs graphiques double largeur et simple largeur ne peuvent pas être interchangeables en raison des restrictions de carte de montage.
i REMARQUE : La mise à niveau du processeur graphique double largeur est limitée aux RC4 et RC8 uniquement sur le R7715.
i REMARQUE : Lorsque le client souhaite mettre à niveau un processeur graphique vers plusieurs processeurs graphiques, il est limité au même type de processeur graphique.

• La carte de montage RC4 prend uniquement en charge jusqu'à 2 processeurs graphiques double largeur.
• La carte de montage RC8 prend uniquement en charge jusqu'à 3 processeurs graphiques double largeur.
• Le serveur R7715 prend en charge jusqu'à 6 processeurs graphiques L4 (FH) simple largeur (aucun câble supplémentaire requis pour la mise à niveau).

i REMARQUE : L4 (FH et LP) n'est pas interchangeable en raison de différents formats.

Pour connaître les procédures d'installation du processeur graphique, reportez-vous à la section Retrait ou installation de la carte d'extension de la carte de montage pour carte d'extension > Retrait du processeur graphique.

i REMARQUE : Pour plus d'informations sur la connexion du processeur graphique, reportez-vous à la sectionRoutages de câbles

Kit de module PERC

Avant de commencer l'installation ou le retrait, suivez les indications des sections Consignes de sécurité et Avant d'intervenir à l'intérieur de votre système.

Tableau 80. Composants du kit de module PERC pour la configuration : 32 disques EDSFF E3. S NVMe *

Composants du kit Quantité
Support PERC 1.
Carénage 2.
Vis de 3 x 8,5 mm 8.
Vis de 3 x 5,3 mm 2.
8 x EDSFF E3. S Fond de panier NVMe	●Quatre fonds de panier pour 32 disques EDSFF E3. Configuration S NVMe
Câble d'alimentation	●Deux pour 32 x EDSFF E3. Configuration S NVMe
Câble PCIe	●Deux pour 32 x EDSFF E3. Configuration S NVMe

Tableau 81. Détails du kit de mise à niveau PERC pour la configuration : 32 disques EDSFF E3. S NVMe *

Configuration de fond de panier	Mise à niveau à partir de	Mettez à niveau vers Retirer la carte ou les câbles	Remettez-les en place par la carte ou les câbles
32 disques EDSFF E3.S NVMe	Contrôleur intégré PERC avant H975i 32 x EDSFF E3.	S Fond de panier NVMe	●Carte H975i●Carénage PERC●Quatre x 8 EDSFF E3. S Fonds de panier NVMe●Deux câbles d'alimentation PERC●Deux câbles de transmission PERC.

Tableau 82. Composants du kit de module PERC pour la configuration : 8 disques universels de 2,5 pouces, 16 disques SAS/SATA de 2,5 pouces + 8 disques U.2, 16 disques SAS/SATA de 2,5 pouces, 24 disques SAS/SATA* de 2,5 pouces et 12 disques SAS/SATA de 3,5 pouces*

Composants du kit Quantité
Câble de signal PERC 1.

Tableau 83. Détails du kit de mise à niveau PERC pour la configuration : 8 disques universels de 2,5 pouces, 16 disques SAS/SATA de 2,5 pouces + 8 disques U.2, 16 disques SAS/SATA de 2,5 pouces, 24 disques SAS/SATA* de 2,5 pouces et 12 disques SAS/SATA de 3,5 pouces*

Configuration de fond de panier	Mise à niveau à partir de	Mettez à niveau vers Retirer la carte ou les câbles	Remettez-les en place par la carte ou les câbles
8 disques universels de 2,5 pouces16 disques SAS/ SATA de 2,5 pouces16 disques SAS/ SATA de 2,5 pouces + 8 disques U.224 disques SAS/ SATA de 2,5 pouces*	PERC avant H365i PERC avant H965i S/O Un câble de transmission		PERC.
12 disques SAS/SATA de 3,5 pouces*	Adaptateur PERC H365i H965i adapter S/O Un câble de transmission		PERC.

REMARQUE : * Fonctionnalité non disponible lors du lancement du produit en juin 2025. Consultez la page du configurateur de produit sur Dell.com pour confirmer la disponibilité des fonctionnalités.

Diagnostics du système et codes des voyants

Les voyants de diagnostic situés sur le panneau avant du système affichent l'état du système pendant le démarrage.

Sujets :

• Voyant LED du bouton d'alimentation
- Codes des voyants d'intégrité du système et d'ID du système
•Codes des voyants de la carte NIC
- Codes du voyant du bloc d'alimentation
•Codes des voyants du disque
• Utilisation des diagnostics du système

Voyant LED du bouton d'alimentation

Le voyant LED du bouton d'alimentation se trouve sur le panneau avant de votre système.

Figure 178. Voyant LED du bouton d'alimentation
Tableau 84. Voyant LED du bouton d'alimentation

Code du voyant du bouton d'alimentation État
Non (Désactivé) Le système ne fonctionne pas ou est inactif en mode	veille, quelleque soit l'alimentation disponible.
Oui (Activé) Le système fonctionne, une ou plusieurs unités d'alimentation, qui ne sont pas en veille, sont actives.
Clignotement lent Le système est en cours de mise sous tension et est encore en cours de démarrage.

Codes des voyants d'intégrité du système et d'ID du système

Le voyant d'intégrité du système et d'ID système se trouve sur le panneau de configuration droit (RCP) principal du système.

Figure 179. LED d'intégrité du système et ID du système

Tableau 85. Codes des voyants d'intégrité du système et d'ID du système

L'intégrité du système et code de la LED ID du système	État
Bleu uni Indique que le système est sous tension et intègre, et que le mode d'ID système est inactif. Appuyez sur le bouton de l'ID système pour passer au mode d'ID système.
Bleu clignotant Indique que le mode d'ID système est actif. Appuyez sur le bouton de l'ID système pour passer au mode d'intégrité du système.
Orange clignotant Indique que le système rencontre une panne. Recherchez des messages d'erreur spécifiques dans le journal des événements système. Pour plus d'informations sur les messages d'erreur et d'événement générés par le firmware du système et les agents qui surveillent les composants du système, rendez-vous dans MyDell.

Codes des voyants de la carte NIC

Chaque carte réseau (NIC) à l'arrière du système est munie de voyants qui indiquent des informations sur l'activité et l'état de la liaison. Le voyant d'activité indique si des données circulent via la carte réseau, et le voyant de liaison indique la vitesse du réseau connecté.

Figure 180. Codes des voyants de la carte NIC

1. Voyant de liaison
2. Voyant d'activité

Tableau 86. Codes des voyants de la carte NIC

Codes des voyants de la carte NIC État
Les voyants de liaison et d'activité sont éteints. Indique que la NIC n'est pas connectée au réseau.
Le voyant de liaison est vert et le voyant d'activité clignote en vert.	Indique que la NIC est connectée à un réseau valide à son débit de port maximal et que des données sont envoyées ou reçues.
Le voyant de liaison est orange et le voyant d'activité clignote en vert.	Indique que la NIC est connectée à un réseau valide à un débit inférieur à son débit de port maximal et que des données sont envoyées ou reçues.
Le voyant de liaison est vert et le voyant d'activité est éteint.	Indique que la NIC est connectée à un réseau valide à son débit de port maximal et qu'aucune donnée n'est envoyée ou reçue.

Tableau 86. Codes des voyants de la carte NIC (suite)

Codes des voyants de la carte NIC État
Le voyant de liaison est orange et le voyant d'activité est éteint.	Indique que la NIC est connectée à un réseau valide à un débit inférieur à son débit de port maximal et qu'aucune donnée n'est envoyée ou reçue.
Le voyant de liaison clignote en vert et le voyant d'activité est éteint.	Indique que l'identification de la NIC est activée via l'utilitaire de configuration de la NIC.

Codes du voyant du bloc d'alimentation

Les blocs d'alimentation CA ont une poignée translucide éclairée qui joue le rôle de LED. Cette LED indique la présence de courant ou si une panne de courant est survenue.

Figure 181. LED d'état du bloc d'alimentation CA

1. Poignée du bloc d'alimentation CA
2. Socket
3. Loquet de déverrouillage

Tableau 87. Codes de la LED d'état du bloc d'alimentation CA

Codes du voyant d'alimentation État
Vert Indique qu'une source d'alimentation valide est connectée au bloc	d'alimentation et que celui-ci est opérationnel.
Orange clignotant Indique un problème lié au bloc d'alimentation.
Éteint Indique que l'alimentation n'est pas connectée au bloc	d'alimentation.
Vert clignotant Indique que le firmware du bloc d'alimentation est en cours de mise à jour.	PRÉCAUTION: Ne débranchez pas le cordon d'alimentation ou le bloc d'alimentation lors de la mise à jour du firmware. Si la mise à jour du firmware est interrompue, les blocs d'alimentation ne fonctionneront pas.
Vert clignotant, puis éteint Lors de l'installation à chaud d'un bloc d'alimentation, la LED clignote en vert cinq fois à une fréquence de 4 Hz, puis s'éteint. Cela indique une incohérence des blocs d'alimentation en termes d'efficacité, de fonctionnalité, d'état d'intégrité ou de tension prise en charge.	PRÉCAUTION: Si deux blocs d'alimentation sont installés, tous deux doivent avoir le même type de label, par exemple EPP (Extended Power Performance). Le mélange de blocs d'alimentation de précédentes générations de serveurs PowerEdge n'est pas pris

Tableau 87. Codes de la LED d'état du bloc d'alimentation CA (suite)

Codes du voyant d'alimentation État

en charge, même si les blocs d'alimentation ont la même fréquence d'alimentation. Cela entraînerait une incohérence des blocs d'alimentation ou l'impossibilité de démarrer le système.PRÉCAUTION: Si deux blocs sont installés, ils doivent être du même type et disposer de la même alimentation maximale de sortie.PRÉCAUTION:Lorsque vous corrigez une incohérence des blocs d'alimentation, remplacez uniquement le bloc d'alimentation dont la LED clignote. Le remplacement d'un bloc d'alimentation pour créer une paire cohérente peut générer une condition d'erreur et l'arrêt inattendu du système. Pour modifier une configuration de sortie haute tension par une configuration de sortie basse tension (et inversement), vous devez éteindre le système.PRÉCAUTION: Les blocs d'alimentation secteur prennent en charge les tensions d'entrée de 240 V et 120 V, sauf les blocs d'alimentation Titanium, qui prennent en charge uniquement la tension de 240 V. Lorsque deux blocs d'alimentation identiques reçoivent différentes tensions d'entrée, cela peut engendrer des puissances de sortie différentes et provoquer une non-correspondance.

Codes des voyants du disque

Les LED du support du disque indiquent l'état de chaque lecteur. Chaque support de disque est doté de deux LED : une LED d'activité (verte) et une LED d'état (bicolore, verte/orange). La LED d'activité clignote en cas d'accès au disque.

Figure 182. LED du disque

1. de la LED d'activité du disque
2. de la LED d'état du disque
3. Étiquette de volumétrie

i REMARQUE : Si le disque dur est en mode AHCI (Advanced Host Controller Interface), la LED d'état ne s'allume pas.
i REMARQUE : Le comportement de la LED d'état du disque dur est géré par les espaces de stockage direct. Les LED d'état du disque peuvent ne pas être tous utilisés.

Tableau 88. Codes des voyants du disque

Code de la LED d’état du disque État
de la LED vert clignotant deux fois par seconde	Indique que le disque est en cours d’identification ou de préparation au retrait.
Éteint Indique que le disque est prêt à être retiré.	trevert REMARQUE : La LED d’état du disque reste éteinte jusqu’à ce que tous les disques soient initialisés après la mise sous tension du système. Il n’est pas possible de retirer des disques au cours de cette période.
Vert clignotant, orange, puis éteint Indique qu’une défaillance du disque est attendue.
Orange clignotant quatre fois par seconde Indique une défaillance du disque.
Vert clignotant lentement Indique que le disque est en cours de reconstruction.
Vert fixe Indique que le disque est en ligne.
Vert clignotant pendant trois secondes, orange pendant trois secondes, puis éteint après six secondes	Indique que la reconstruction s’est arrêtée.

Codes des voyants LED des disques E3.S EDSFF

Les LED du support de disque indiquent l'état de chaque disque. Les voyants LED du disque E3.S EDSFF sont dotés de deux voyants LED : une LED d'activité (vert) et une LED de localisation/panne (bleu/orange). La LED d'activité clignote en cas d'accès au disque.

Figure 183. Voyants du disque EDSFF E3.S

1. Voyant LED d'activité du disque
2. Voyant LED d'état du disque
3. Étiquette de capacité du disque

Codes des voyants LED des disques E3.S EDSFF

Les disques durs E3.S sont dotés d'un voyant LED vert et d'un voyant LED bleu/orange.

• Le voyant vert indique : état de l'alimentation du disque, activité
• Le voyant bleu/orange indique : panne de disque, localisation

Comportement du voyant EDSFF

Tableau 89. Comportement du voyant EDSFF

Nom du modèle Description Élément bleu Élément orange
Localisation Ce périphérique est en cours d'identification.		Allumé (1 seconde allumé, 1 seconde éteint)	NON
Panne L'appareil est en panne. NON Allumé (2 secondes allumé,			1 seconde éteint)
S/O	Cet appareil n'est pas défectueux ou ne localise pas l'appareil.	NON NON

REMARQUE : Le comportement de localisation est prioritaire sur l'état de panne.

Voyant vert

Le voyant vert est piloté et contrôlé par l'appareil. Les deux fonctions de ce voyant sont définies comme suit :

• Alimentation : cette fonction indique que l'appareil est alimenté et qu'il n'a aucun problème avec sa régulation de l'alimentation. Une fois que le voyant vert est allumé, il doit rester allumé ou clignoter à la fréquence d'activité, sauf si l'appareil détermine que l'alimentation n'est plus dans sa plage de fonctionnement.
• Activité : cette fonction indique si l'appareil est utilisé.

Tableau 90. Voyant LED et état de l'appareil par fonction pour le voyant vert

État de la fonction/du périphérique État du voyant LED
La mise sous tension/l'appareil est sous tension, aucune activité ne se produit.	OUI
Activité/L'appareil est sous tension, une activité d'E/S initiée par l'hôte est en cours.	Taux de clignotement nominal de 4 Hz
Mise hors tension / L'appareil est hors tension. NON

Utilisation des diagnostics du système

Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique Dell. L'exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données. Si vous ne pouvez pas résoudre vous-même le problème, le personnel du service et du support peut utiliser les résultats des diagnostics pour vous aider à résoudre le problème.

Diagnostics du système intégré Dell

REMARQUE : Les diagnostics du système intégré Dell sont également appelés Enhanced Pre-boot System Assessment (PSA) Diagnostics.

Les diagnostics du système intégré offrent un ensemble d'options pour des appareils ou des groupes d'appareils particuliers, vous permettant d'effectuer les actions suivantes :

• Exécuter des tests automatiquement ou dans un mode interactif
• de répéter les tests
• Afficher ou enregistrer les résultats des tests
• Exécuter des tests rigoureux pour présenter des options de tests supplémentaires afin de fournir des informations complémentaires sur un ou des périphériques défaillants
• Afficher des messages d'état qui indiquent si les tests ont abouti
• Afficher des messages d'erreur qui indiquent les problèmes détectés au cours des tests

Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller

Étapes

1. Appuyez sur F10 lors du démarrage du système.
2. Sélectionnez Hardware Diagnostics (Diagnostics matériels)→ Run Hardware Diagnostics (Exécuter les diagnostics matériels).

La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les appareils détectés.

Commandes du diagnostic du système

Tableau 91. Commandes du diagnostic du système

Menu Description
Configuration Affiche la configuration et les informations relatives à la condition de tous les périphériques détectés.
Résultats Affiche les résultats de tous les tests exécutés.
Intégrité du système Propose un aperçu de la performance du système actuel.
Journal des événements Affiche un journal daté des résultats de tous les tests exécutés sur le système. Il est affiché si au moins une description d’un événement est enregistrée.

Cavaliers et connecteurs

Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte HPM permettent de désactiver le système et de réinitialiser les mots de passe. Pour installer correctement les composants et les câbles, vous devez connaître les connecteurs de la carte HPM.

Sujets :

• Connecteurs et cavaliers de la carte HPM
• Paramètres des cavaliers de la carte HPM
  • Désactivation d'un mot de passe oublié

Connecteurs et cavaliers de la carte HPM

Figure 184. Connecteurs et cavaliers de la carte HPM

Tableau 92. Connecteurs et cavaliers de la carte HPM

Élément Connecteur
1 Connecteur OCP NIC 3.0
2 Connecteur BOSS
3 Connecteur de carte de montage - nécessite CPU 0 (SL15/SL16/PWR15/PWR16)

Tableau 92. Connecteurs et cavaliers de la carte HPM (suite)

Élément Connecteur
4 Connecteur DC-SCM
5 Connecteur de carte de montage (PWR17/PWR18)
6 Connecteur du commutateur d'intrusion
7 Connecteur de carte de montage (PWR19/PWR20)
8 Connecteur PSU1
9 Connecteur d'alimentation 23/24 (PWR23/PWR24)
10 Connecteur d'alimentation 21/21 (PWR21/PWR22)
11 Barrette DIMM pour processeur 0
12 Pile bouton
13 Connecteur d'alimentation PIB
14 Connecteur pour signal PIB
15 À déterminer
16 Connecteur du panneau de commande droit/principal
17 Connecteur du ventilateur 6
18 Connecteur d'alimentation 3/4 (PWR3/PWR4)
19 Connecteur du ventilateur 5
20 Connecteur PCIe 8 (SL8_CPU 0)
21 Connecteur du ventilateur 4
22 Connecteur PCIe 7 (SL7_CPU 0)
23 Connecteur PCIe 6 (SL6_CPU 0)
24 Connecteur du ventilateur 3
25 Connecteur PCIe 5 (SL5_CPU 0)
26 Connecteur PCIe 4 (SL4_CPU 0)
27 Connecteur du ventilateur 2
28 Connecteur PCIe 2 (SL2_CPU 0)
29 Carte du ventilateur
30 Connecteur PCIe 3 (SL3_CPU 0)
31 Connecteur du ventilateur 1
32 Connecteur d'alimentation 1/2 (PWR1/PWR2)
33 Connecteur LCP
34 Connecteur PCIe 1 (SL1_CPU 0)
35 Barrette DIMM pour processeur 0
36 Processeur 0
37 Connecteur d'alimentation 7/8 (PWR7/PWR8)
38 Connecteur d'alimentation 5/6 (PWR5/PWR6)
39 USB interne
40 Connecteur du bloc d'alimentation 2

Tableau 92. Connecteurs et cavaliers de la carte HPM (suite)

Élément Connecteur
41 Connecteur de carte de montage - nécessite CPU 0 (SL11/SL12/PWR11/PWR12)
42 Commutateur DIP pour NVRAM/PWRD
43 Connecteur de carte de montage - nécessite CPU 0 (SL13/SL14/PWR13/PWR14)

Paramètres des cavaliers de la carte HPM

Pour obtenir des informations sur la réinitialisation du cavalier du mot de passe afin de désactiver un mot de passe, consultez la section Désactivation d'un mot de passe oublié.

Tableau 93. Paramètres des cavaliers de la carte HPM

Cavalier Paramètre Description
NVRAM_CLR DÉSACTIVÉ	: les paramètres du BIOS sont conservés au démarrage du système.
		ACTIVÉ : les paramètres du BIOS ont été effacés au démarrage du système.
PWRD_DIS DÉSACTIVÉ (p)	: le mot de passe du BIOS est activé.
		ACTIVÉ : le mot de passe du BIOS est désactivé.

PRÉCAUTION : Modifiez les paramètres du BIOS avec précaution. L'interface du BIOS est conçue pour être utilisée par des utilisateurs avancés. Toute modification des paramètres pourrait empêcher votre système de démarrer correctement et entraîner une perte de données.

Désactivation d'un mot de passe oublié

Les fonctions de sécurité du logiciel du système comprennent un mot de passe système et un mot de passe de configuration. Le cavalier de mot de passe active ou désactive les fonctions de mot de passe et efface tout mot de passe actuellement utilisé.

Prérequis

PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.

N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

Étapes

1. Mettez le système et tous les périphériques rattachés hors tension, puis débranchez le système de la prise électrique.
2. Retirez le capot du système.
3. Déplacez le cavalier qui se trouve sur la carte HPM des broches 2 et 4 aux broches 4 et 6.
4. Remettez en place le capot du système.

i REMARQUE : Les mots de passe existants ne sont pas désactivés (effacés) tant que le système ne s'est pas amorcé avec le cavalier de mot de passe sur les broches 4 et 6. Toutefois, avant d'attribuer un nouveau mot de passe système et/ou de configuration, vous devez remettre le cavalier sur les broches 2 et 4.
i REMARQUE : Si vous attribuez un nouveau mot de passe système et/ou de configuration alors que le cavalier est toujours sur les broches 4 et 6, le système désactive les nouveaux mots de passe à son prochain démarrage.

1. Reconnectez le système et tous les périphériques rattachés.
2. Mettez le système hors tension.
3. Retirez le capot du système.
4. Déplacez le cavalier qui se trouve sur la carte HPM des broches 4 et 6 aux broches 2 et 4.
5. Remettez en place le capot du système.
6. Rebranchez le système sur la prise électrique et mettez-le sous tension, ainsi que tous les périphériques rattachés.
7. Attribuez un nouveau mot de passe système et/ou de configuration.

Aide disponible

Sujets :

• Informations sur le service de recyclage ou de fin de vie
  • Contacter Dell Technologies
• Accès aux informations système à l'aide de QRL_Estoque
• Réception d'un support automatisé avec Passerelle de connexion sécurisée (SCG)

Informations sur le service de recyclage ou de fin de vie

Les services de reprise et de recyclage sont proposés pour ce produit dans certains pays. Si vous souhaitez éliminer des composants du système, rendez-vous sur Comment recycler et sélectionnez le pays concerné.

Contacter Dell Technologies

Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet, les informations de contact Dell figurent sur la facture d'achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité des services varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre zone géographique. Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service clientèle, suivez les étapes suivantes :

Étapes

1. Rendez-vous sur Site de support technique Dell.
2. Sélectionnez votre pays dans le menu déroulant située dans le coin inférieur droit de la page.
3. Pour obtenir une assistance personnalisée :

a. Entrez l'étiquette de service du système dans le champ Saisir une étiquette de service, un numéro de série, une demande de service, un modèle ou un mot-clé.
b. Cliquez sur Search.

La page de support qui répertorie les différentes catégories de supports s'affiche.

1. Pour une assistance générale :

a. Sélectionnez la catégorie de votre produit.
b. Sélectionnez la gamme de votre produit.
c. Sélectionnez votre produit.

La page de support qui répertorie les différentes catégories de supports s'affiche.

1. Pour savoir comment contacter le support technique mondial Dell :

a. Cliquez sur Contacter le support technique..
b. La page Contacter le support technique qui s'affiche contient des informations détaillées concernant la façon de contacter l'équipe de support technique mondial Dell, par téléphone, chat ou courrier électronique.

Accès aux informations système à l'aide de QRL\_Estoque

Vous pouvez utiliser l'étiquette MyDell située sur l'étiquette de service express à l'avant du système PowerEdge pour obtenir des informations sur le système PowerEdge R7715.

Prérequis

Assurez-vous que votre smartphone ou tablette dispose d'un scanner de QR code.

L'étiquette MyDell comprend les informations suivantes à propos de votre système :

- Vidéos explicatives

• Documents de référence, y compris le manuel d'installation et de maintenance, les et la présentation de la partie mécanique.
• Étiquette de service express pour accéder rapidement à la configuration matérielle spécifique et aux informations de garantie.
• Lien direct vers Dell pour contacter le support technique et les équipes commerciales.

Étapes

1. Consultez Manuels PowerEdge et accédez à votre produit spécifique, ou
2. Utilisez votre smartphone ou votre tablette pour scanner le code QR (Quick Ressource) MyDell spécifique au modèle sur votre système.

QRL (Quick Resource Locator) pour système PowerEdge R7715

Réception d'un support automatisé avec Passerelle de connexion sécurisée (SCG)

La Passerelle de connexion sécurisée Dell est une offre de services Dell (en option) qui automatise le support technique pour vos appareils de serveur, de stockage et de gestion de réseau Dell. En installant et en configurant une application de la Passerelle de connexion sécurisée dans votre environnement informatique, vous pouvez bénéficier des avantages suivants :

• Détection automatisée des problèmes : Secure Connect Gateway (SCG) surveille vos appareils Dell et détecte automatiquement les problèmes matériels, de manière proactive et prédictive.
• Création automatique d'incidents : lorsqu'un problème est détecté, Secure Connect Gateway (SCG) ouvre automatiquement un dossier d'incident auprès du support technique Dell.
• Collecte de diagnostics automatisée : la Passerelle de connexion sécurisée collecte automatiquement les informations d'état du système à partir de vos appareils et les télécharge en toute sécurité sur Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème.
• Contact proactif : un agent du support technique Dell vous contacte concernant le dossier d'incident et vous aide à résoudre le problème.

Les avantages disponibles varient en fonction des droits au service Dell achetés pour votre appareil. Pour plus d'informations sur la Passerelle de connexion sécurisée, rendez-vous sur secureconnectgateway.

Ressources de documentation

Cette section fournit des informations sur les ressources de documentation correspondant à votre système.

Pour afficher le document qui est répertorié dans le tableau des ressources de documentation :

• Sur le site de support Dell :

1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
2. Cliquez sur le produit requis ou sur la version du produit.

REMARQUE : Vous trouverez numéro de modèle sur la face avant de votre système.

1. Sur la page Support produit, cliquez sur Documentation.

- Avec les moteurs de recherche :

o Saisissez le nom et la version du document dans la zone de recherche.

Tableau 94. Ressources de documentation supplémentaires pour votre système

Tâche Document Location
Configuration de votre système	Pour en savoir plus sur l'installation et la fixation du système dans un rack, voir le Guide d'installation des rails fourni avec votre solution de rails.Pour plus d'informations sur la configuration de votre système, voir le Guide de mise en route fourni avec votre système.	Manuels PowerEdge
Configuration de votre système	Pour plus d'informations sur les fonctionnalités iDRAC, la configuration et la connexion à iDRAC, ainsi que la gestion de votre système à distance, voir le guide Integrated Dell Remote Access Controller User's Guide (Guide de l'utilisateur iDRAC).Pour plus d'informations sur les sous-commandes RACADM (Remote Access Controller Admin) et les interfaces RACADM prises en charge, voir le document RACADM CLI Guide for iDRAC.Pour plus d'informations sur Redfish et ses protocoles, les schémas pris en charge et les RedfishEventing mis en œuvre dans l'iDRAC, voir le document Redfish API Guide.Pour plus d'informations sur les propriétés du groupe de bases de données et la description des objets iDRAC, voir le document Attribute Registry Guide.	Manuels PowerEdge
	Pour plus d'informations sur les anciennes versions des documents iDRAC.Pour identifier la version de l'iDRAC disponible sur votre système,cliquez sur ? dans l'interface Web iDRAC > À propos.	Manuels iDRAC

Tableau 94. Ressources de documentation supplémentaires pour votre système (suite)

Tâche Document Location
	Pour plus d'informations concernant l'installation du système d'exploitation, reportez-vous à la documentation du système d'exploitation.	Manuels du système d'exploitation
	Pour plus d'informations sur la mise à jour des pilotes et du firmware, voir la section Méthodes de téléchargement du firmware et des pilotes dans ce document.	Pilotes
Gestion de votre système Pour	plus d'informations sur le logiciel de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).	Manuels PowerEdge
	Pour des informations sur la configuration, l'utilisation et le dépannage d'OpenManage, voir le Dell OpenManage Server Administrator User's Guide (Guide de l'utilisateur de Dell OpenManage Server Administrator).	Manuels OpenManage
	Pour plus d'informations sur l'installation et l'utilisation de Dell SupportAssist, voir le guide de l'utilisateur Dell SupportAssist Enterprise.	outils de facilité de maintenance
	Pour plus d'informations sur les programmes partenaires d'Enterprise Systems Management, voir les documents de gestion des systèmes OpenManage Connections Enterprise.	Manuels OpenManage
Travailler avec les contrôleurs RAID Dell PowerEdge	Pour plus d'informations sur la connaissance des fonctionnalités des contrôleurs RAID Dell PowerEdge (PERC), les contrôleurs RAID logiciels ou la carte BOSS et le déploiement des cartes, reportez-vous à la documentation du contrôleur de stockage.	Manuels de contrôleur de stockage
Comprendre les messages d'erreur et d'événements	Pour plus d'informations sur les messages d'erreur et d'événement générés par le firmware du système et les agents qui surveillent les composants du système, consultez le Guide EEMI.	Guide EEMI
Dépannage du système Pour plus	s d'informations sur l'identification et la résolution des problèmes du serveur PowerEdge, reportez-vous au Guide de dépannage du serveur.	Manuels PowerEdge
