PowerEdge R7725 - Serveur DELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Serveur rack 2U
Dimensions (L x H x P)	482 mm x 86,8 mm x 771,62 mm (avec poignée PSU)
Poids maximal	Environ 36,1 kg (configuration 12 disques 3,5 pouces)
Alimentation	Jusqu'à 2 blocs redondants CA/CC, 800 W à 3200 W
Processeur	Jusqu'à 2 AMD EPYC série 9005, 5e génération, jusqu'à 192 cœurs
Mémoire	24 emplacements DIMM, RDIMM, jusqu'à 6,14 To (256 Go par barrette)
Stockage	Jusqu'à 40 disques NVMe EDSFF E3.S Gen5 ou 24 SAS/SATA 2,5 pouces
Refroidissement	Air ou refroidissement liquide direct (DLC) en option
Gestion à distance	iDRAC9 avec Lifecycle Controller, port Ethernet BMC dédié
Sécurité	TPM 2.0, commutateur d'intrusion, module DC-SCM, mot de passe BIOS
Entretien	Disques, PSU et ventilateurs remplaçables à chaud ; capot amovible
Pièces détachées et réparabilité	Kits de mise à niveau processeur, GPU, PERC, BOSS, mémoire ; conception modulaire

FOIRE AUX QUESTIONS - PowerEdge R7725 DELL

Comment configurer l'adresse IP de l'iDRAC ?

Lors du premier démarrage, suivez l'assistant de configuration iDRAC. Vous pouvez définir l'adresse IP via l'interface locale (port USB-C avant) ou à distance via le réseau. Consultez le Guide de l'utilisateur iDRAC pour les détails.

Quels systèmes d'exploitation sont pris en charge ?

Le PowerEdge R7725 supporte Microsoft Windows Server (avec Hyper-V), Canonical Ubuntu Server LTS, Red Hat Enterprise Linux, SUSE Linux Enterprise Server et VMware ESXi. Consultez le site de support Dell pour les versions exactes.

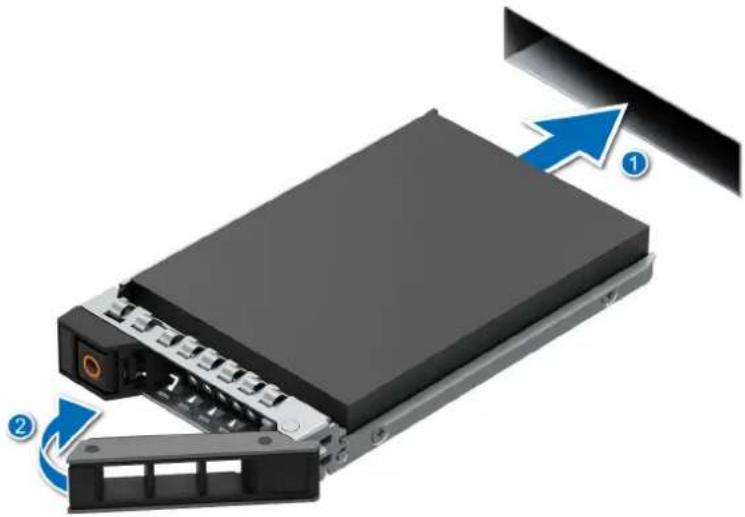

Comment remplacer un disque défectueux ?

Les disques sont remplaçables à chaud. Identifiez le disque en panne via le voyant orange clignotant. Retirez le support, insérez un nouveau disque compatible, et le système le reconstruira automatiquement si configuré en RAID.

Que faire en cas de mot de passe BIOS oublié ?

Vous pouvez désactiver le mot de passe en déplaçant le commutateur DIP PWRD_DIS sur la carte HPM en position ON, puis en redémarrant. Après effacement, replacez le commutateur en OFF et définissez un nouveau mot de passe.

Comment interpréter les voyants LED du panneau avant ?

Le bouton d'alimentation indique l'état du système (allumé/éteint/veille). Le bouton d'identification du système (bleu) permet de localiser le serveur dans le rack. Consultez le chapitre 10 de la notice pour les codes détaillés.

Quelle est la procédure de mise à jour du firmware ?

Téléchargez le firmware depuis le site Dell Support. Utilisez l'interface web iDRAC, Dell Lifecycle Controller ou l'outil Dell Update Package (DUP). Suivez les instructions du fichier téléchargé.

Comment ajouter de la mémoire ?

Éteignez le serveur, retirez le capot. Insérez les modules DIMM dans les emplacements appropriés en respectant les consignes d'ordre de remplissage (voir notice chapitre 8). Refermez et allumez.

Le serveur surchauffe, que vérifier ?

Vérifiez que les ventilateurs tournent, que les carénages d'aération sont en place et que les filtres (si présents) ne sont pas obstrués. Assurez-vous que la température ambiante est dans les limites spécifiées (10-35°C en A2). Consultez la section 'Restrictions thermiques'.

Comment accéder à distance au serveur ?

Utilisez l'adresse IP de l'iDRAC (configurée via le port réseau dédié) pour ouvrir l'interface web. Authentifiez-vous avec les identifiants par défaut (voir étiquette de service) ou ceux que vous avez définis.

Où trouver le numéro de série et le code de service express ?

Ils se trouvent sur une étiquette amovible à l'avant du serveur (étiquette de service express) et également à l'arrière (étiquette MEST). Ils sont nécessaires pour le support technique.

MODE D'EMPLOI PowerEdge R7725 DELL

Dell PowerEdge R7725

Manuel d'installation et de maintenance

AVERTISSEMENT : Ce contenu a été traduit à l'aide de l'intelligence artificielle (IA). Il est possible qu'il contienne des erreurs. Le contenu est fourni tel quel, sans aucune garantie d'aucune sorte. Pour voir le contenu original (non traduit), consultez la version anglaise. Pour toute question relative à ce contenu, contactez Dell à l'adresse [e-mail].

Remarques, précautions et avertissements

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit.

PRÉCAUTION : Une PRÉCAUTION indique un risque d'endommagement du matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessures corporelles ou même de mort.

Table des matières

Chapitre 1: À propos du présent document....8

Chapitre 2: Configurations et fonctionnalités du système PowerEdge R7725....9

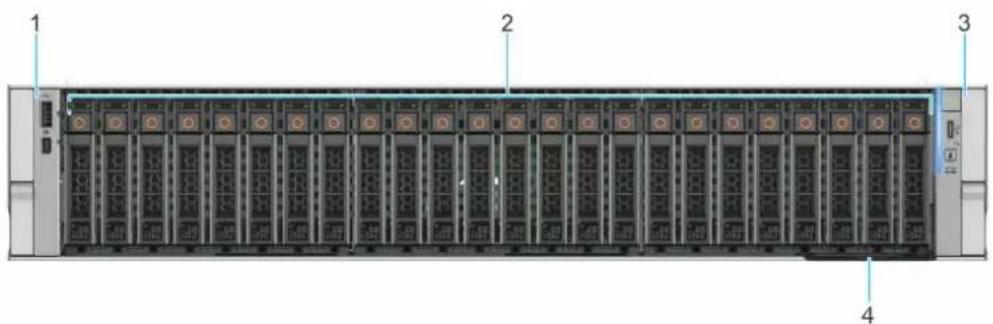

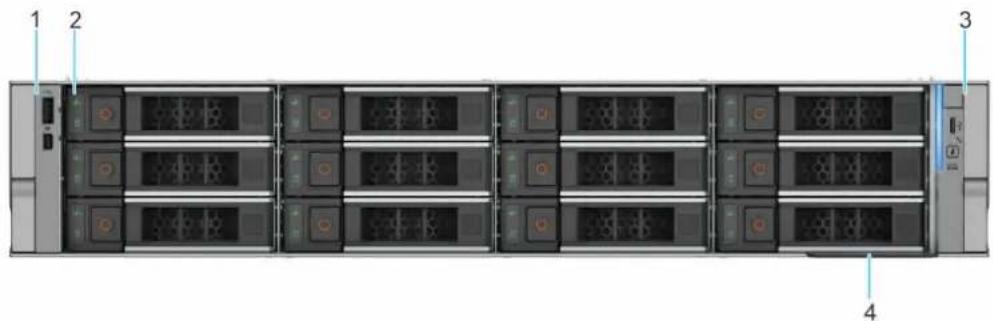

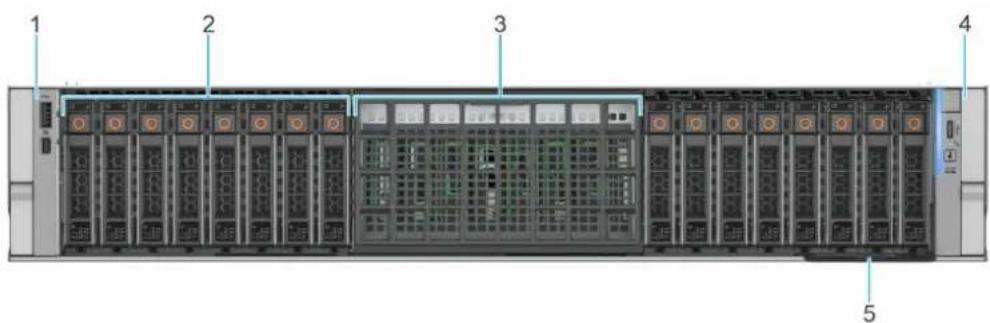

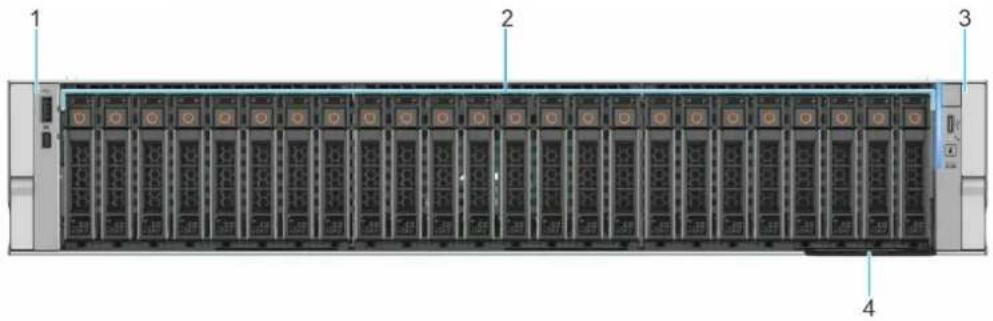

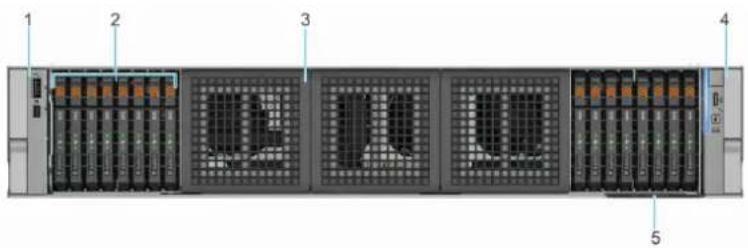

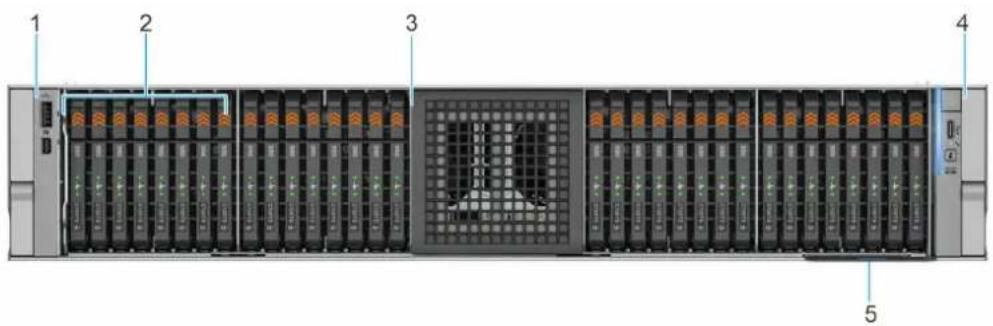

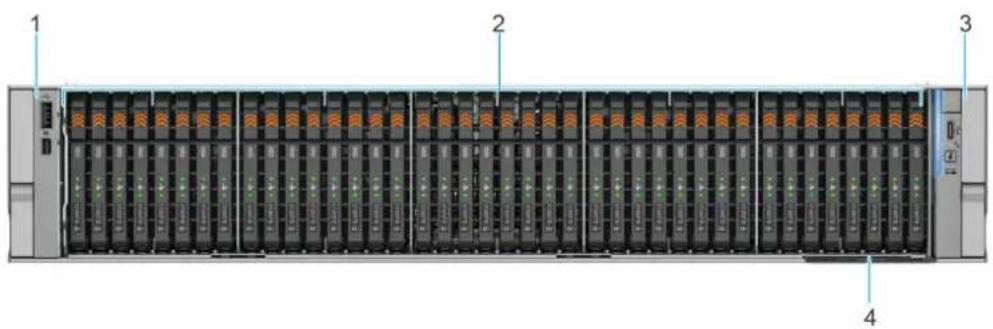

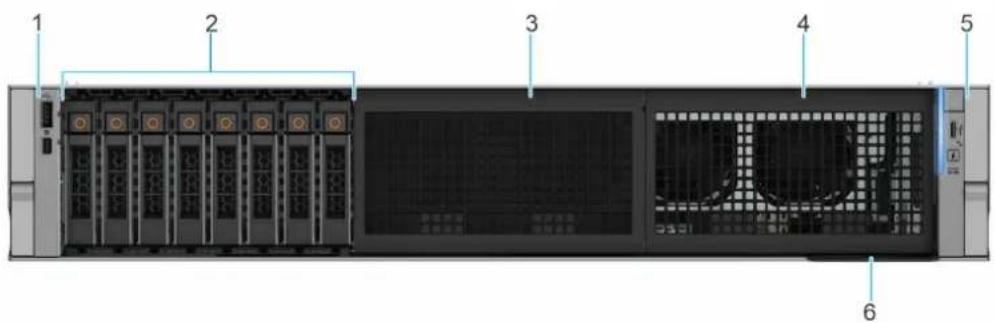

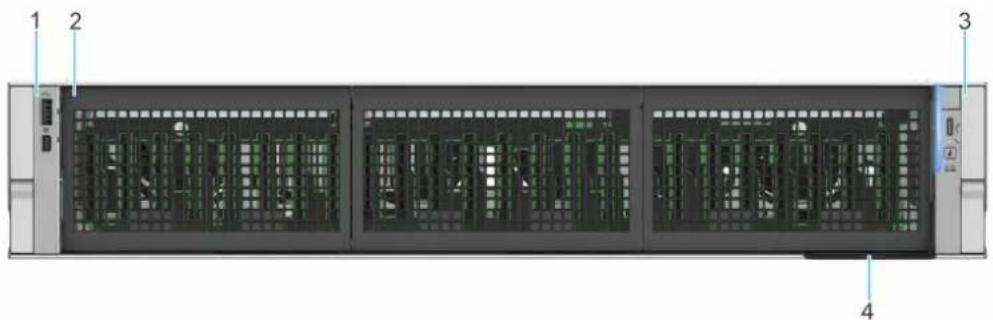

Configurations système : vue avant du système PowerEdge R7725....10

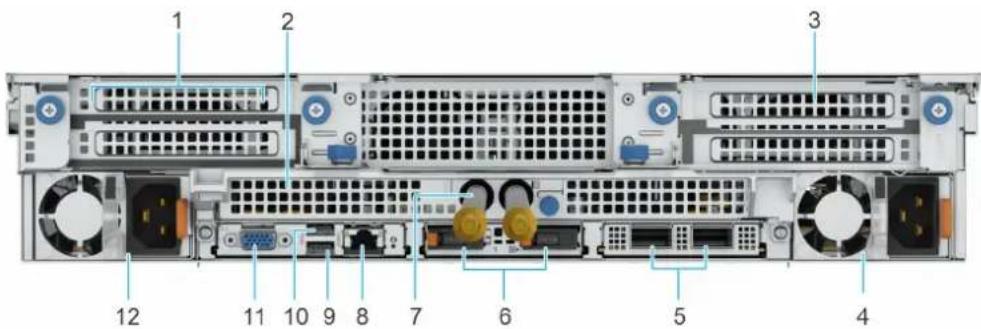

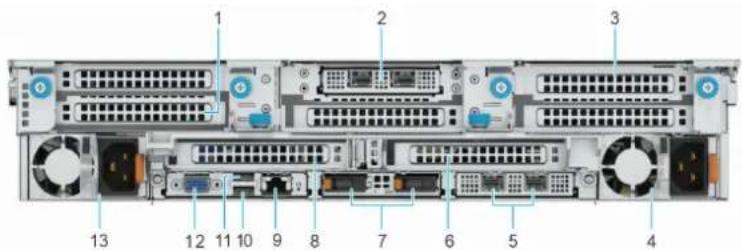

Configurations système : vue arrière du système PowerEdge R7725.... 23

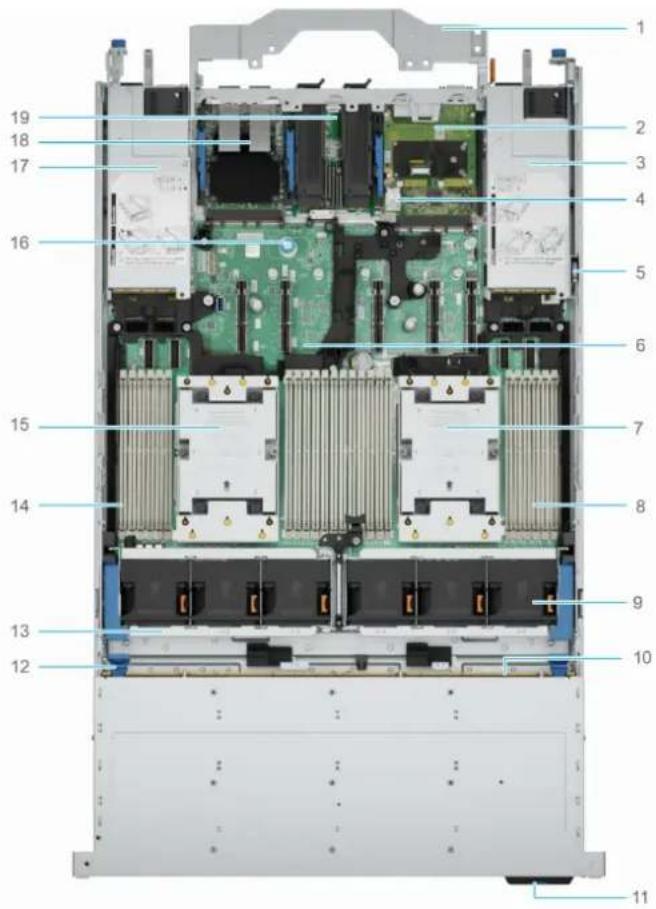

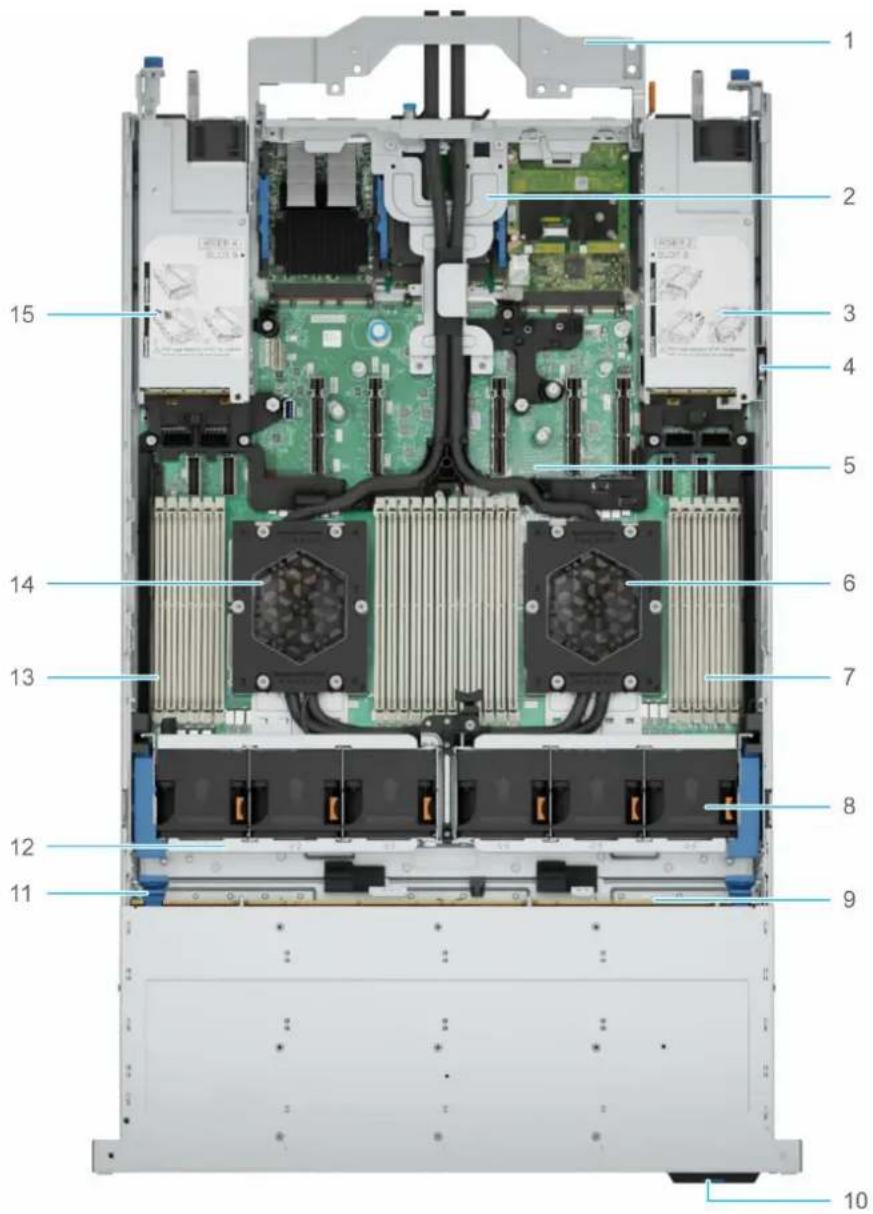

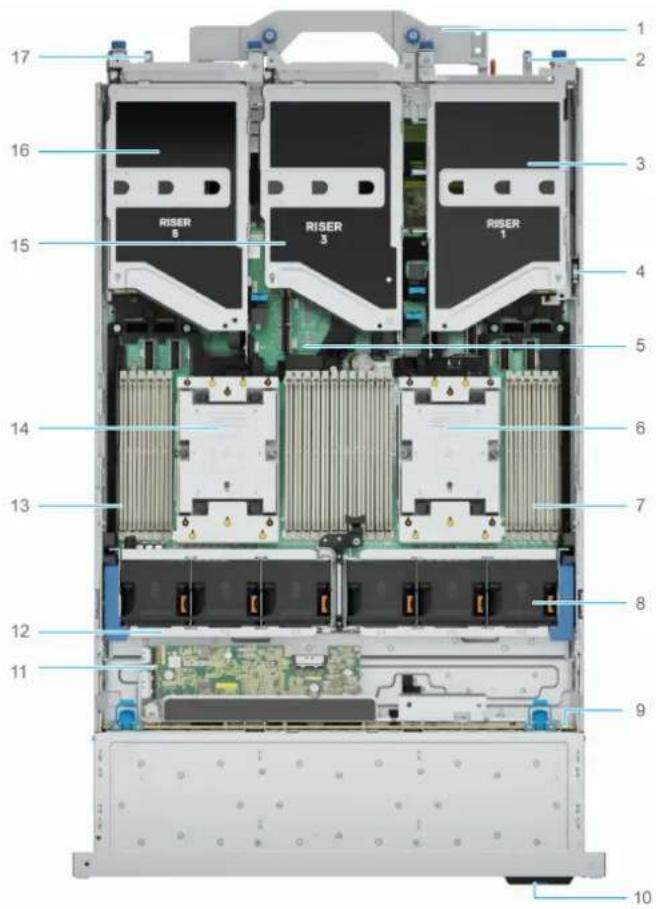

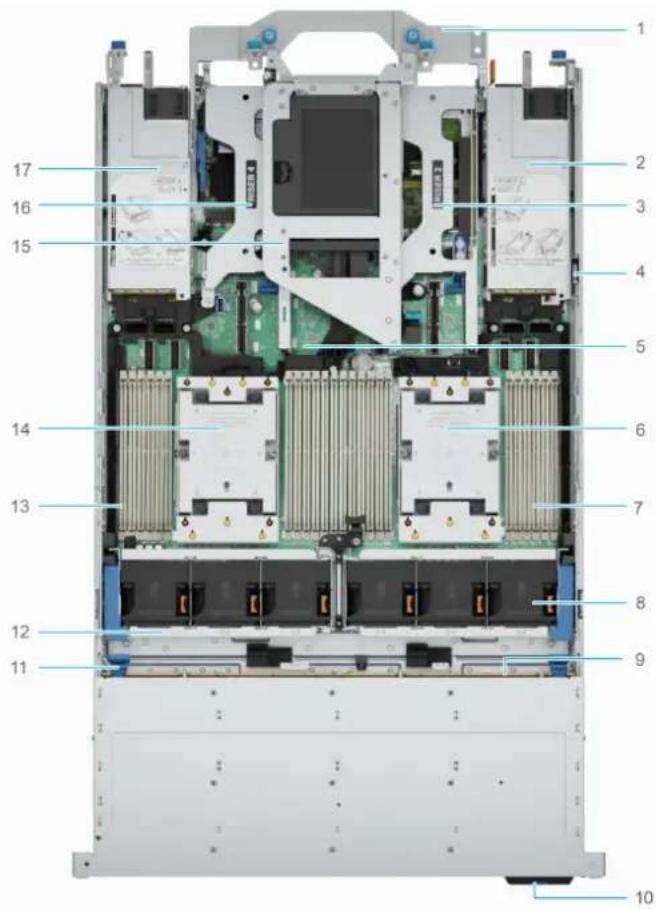

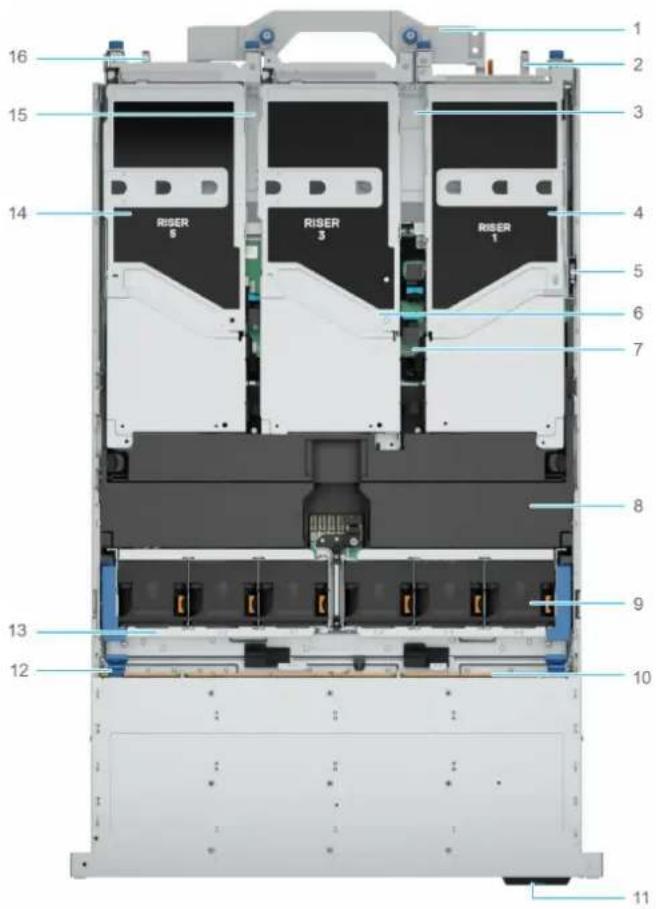

Configurations système : vue interne du R7725 PowerEdge système.... 25

Localisation du code de service express et de l'étiquette de service....30

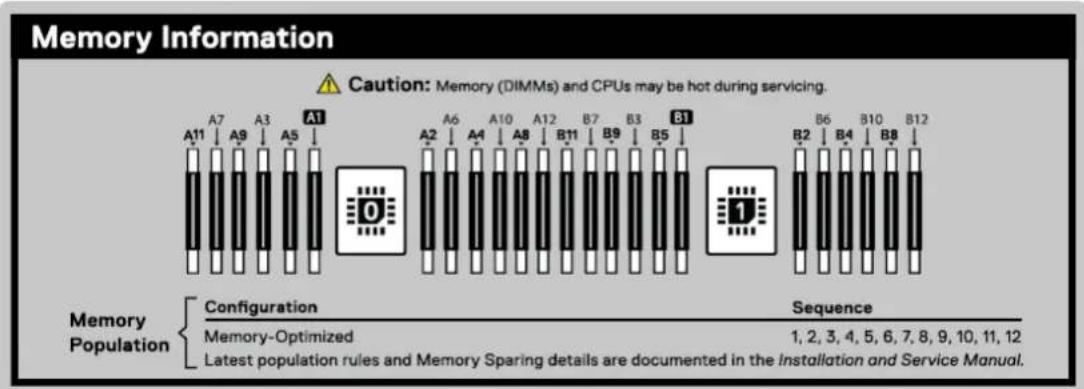

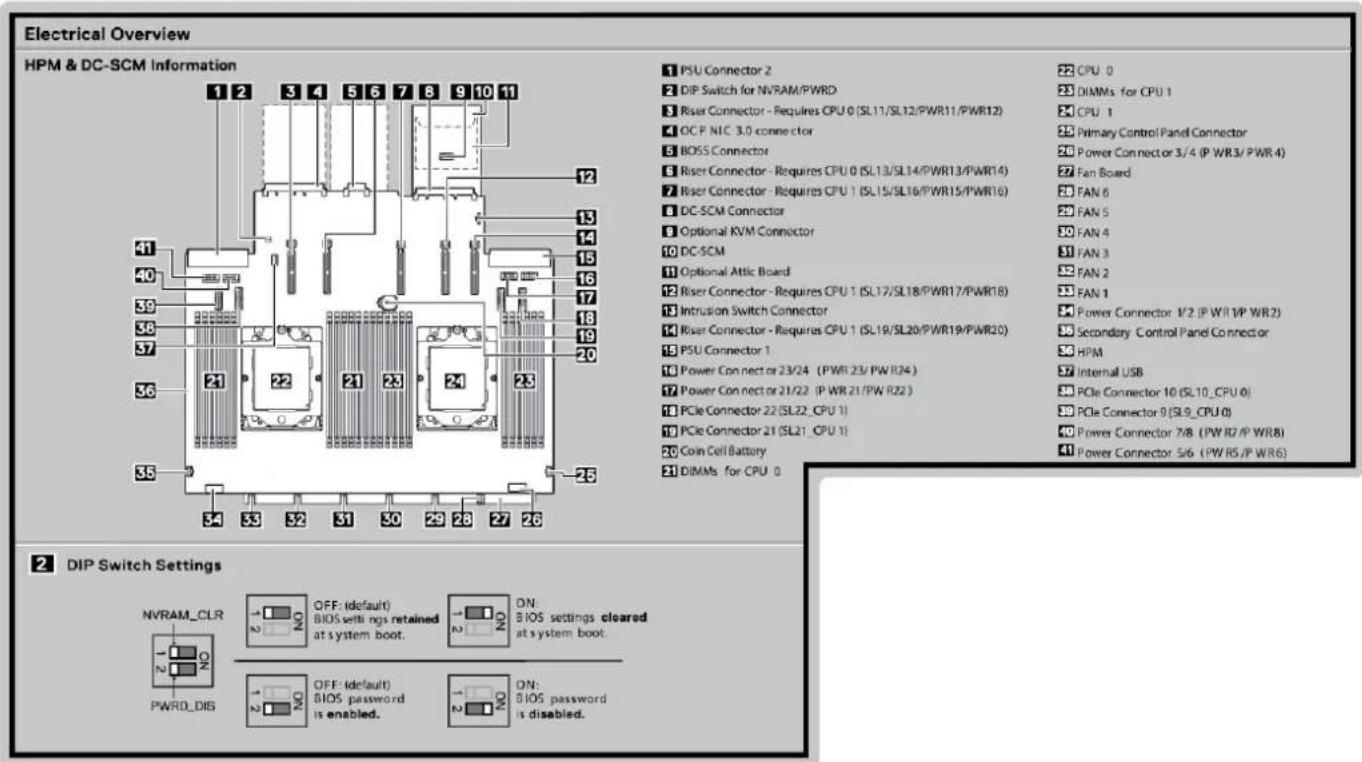

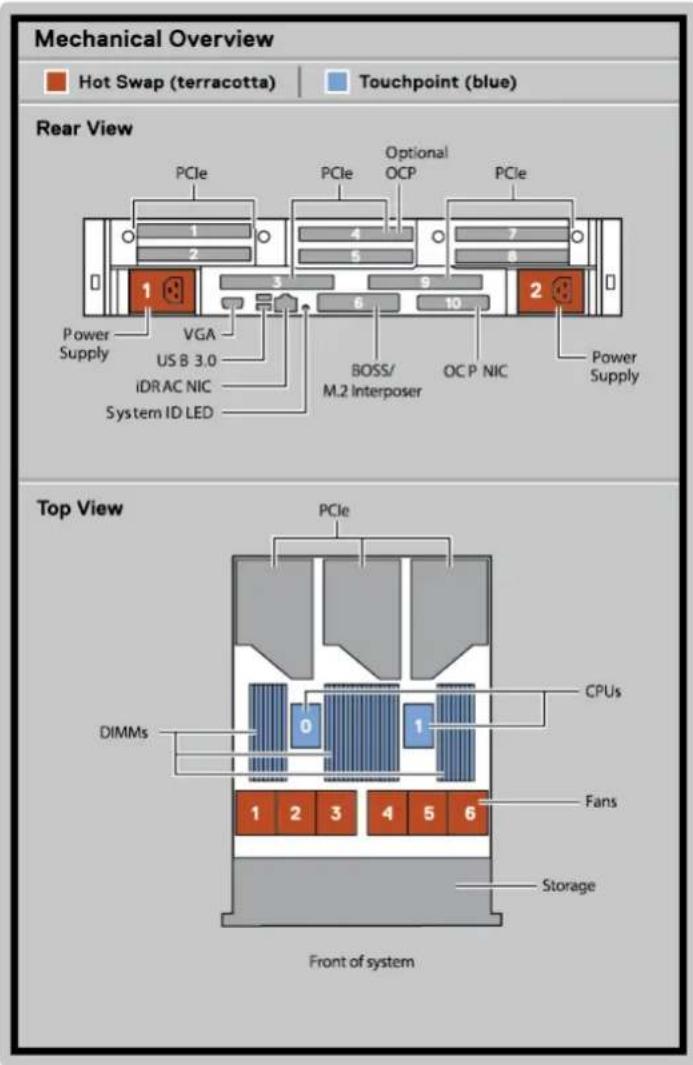

Étiquette des informations système....31

Matrice de compatibilité rack et de dimensionnement des rails....34

Chapitre 3: Caractéristiques techniques.... 35

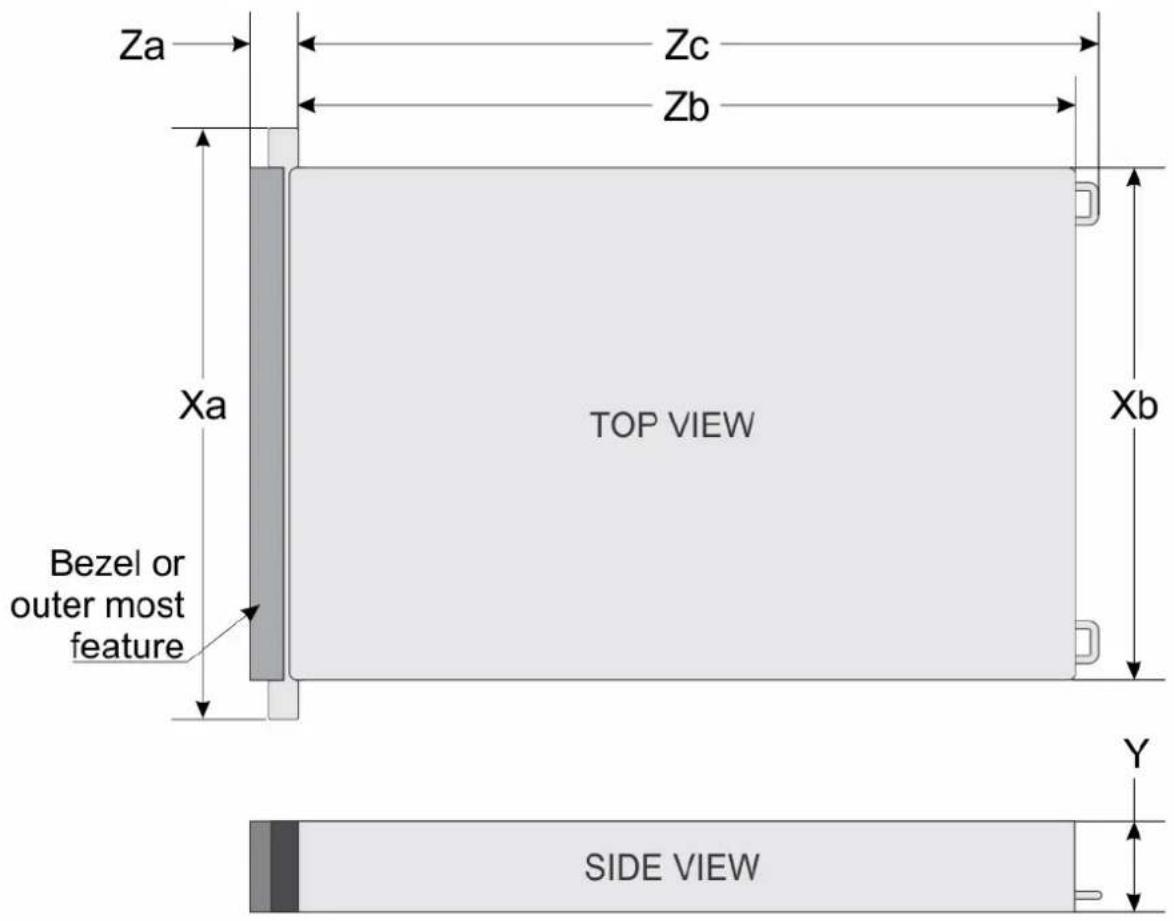

Dimensions du boîtier....36

Poids du système....36

Spécifications du processeur....37

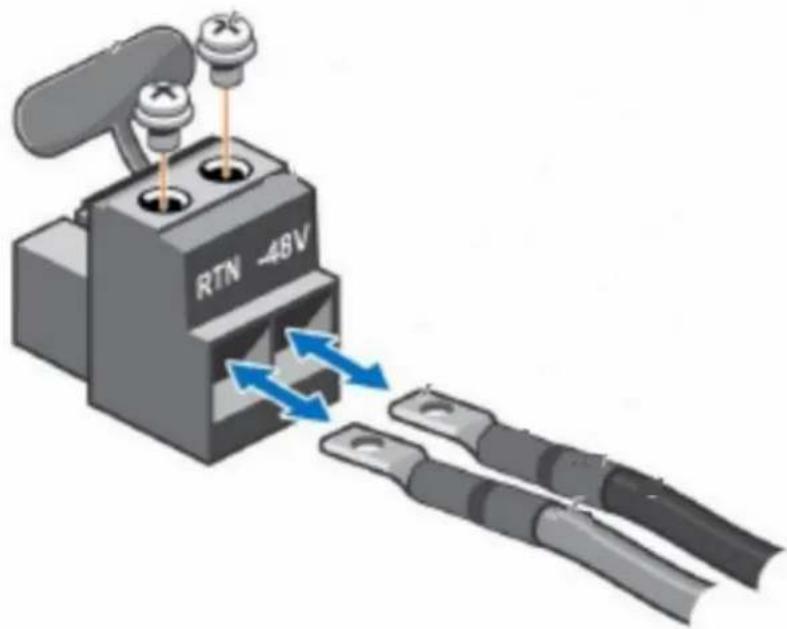

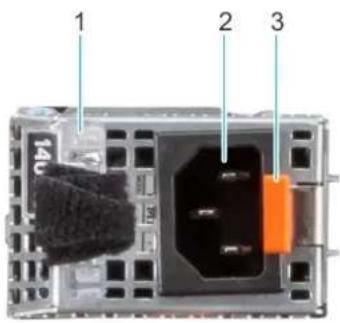

Spécifications des blocs d'alimentation (PSU)....37

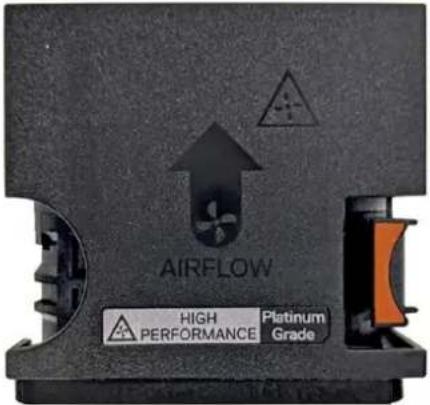

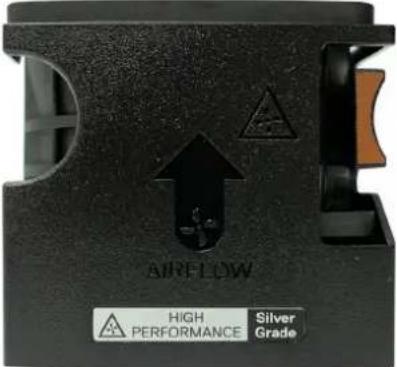

Caractéristiques techniques des ventilateurs....39

Systèmes d'exploitation pris en charge....40

Spécifications de la batterie du système....41

Caractéristiques des cartes de montage de cartes d'extension....41

Spécifications de la mémoire....41

Caractéristiques du contrôleur de stockage....42

Disques....42

Caractéristiques du processeur graphique....43

Spécifications des ports et connecteurs....43

Caractéristiques du port NIC.... 43

Caractéristiques des ports USB....43

Caractéristiques des ports VGA.... 43

Caractéristiques vidéo....44

Spécifications environnementales....44

Caractéristiques de contamination de particules et gazeuse.... 45

Tableau des restrictions thermiques....46

Restrictions d'air thermiques....56

Chapitre 4: Installation et configuration initiales du système....60

Configuration du système....60

Configuration d'iDRAC....60

Options de configuration de l'adresse IP d'iDRAC : 60

Options de connexion à l'iDRAC....61

Ressources d'installation du système d'exploitation....61

Options de téléchargement des pilotes et du firmware....62

Options de téléchargement et d'installation des pilotes du système d'exploitation....62

Téléchargement des pilotes et du micrologiciel....62

Chapitre 5: Applications de gestion pré-système d'exploitation.... 64

Configuration du système....64

BIOS du système....65

Paramètres de Dell Open Server Manager....65

Paramètres de l'appareil....65

Dell Lifecycle Controller....65

Gestion des systèmes intégrée....65

Gestionnaire de démarrage....65

Démarrage PXE....66

Chapitre 6: Validation du minimum pour le test POST et de la configuration de la gestion des système....67

Configuration minimale pour l'auto-test au démarrage (POST)....67

Chapitre 7: Validation de la configuration....68

Chapitre 8: Installation et retrait des composants du système....69

Consignes de sécurité....69

Avant d'intervenir à l'intérieur de votre système....70

Après une intervention à l'intérieur de votre système....70

Outils recommandés....71

Panneau métallique avant en option....71

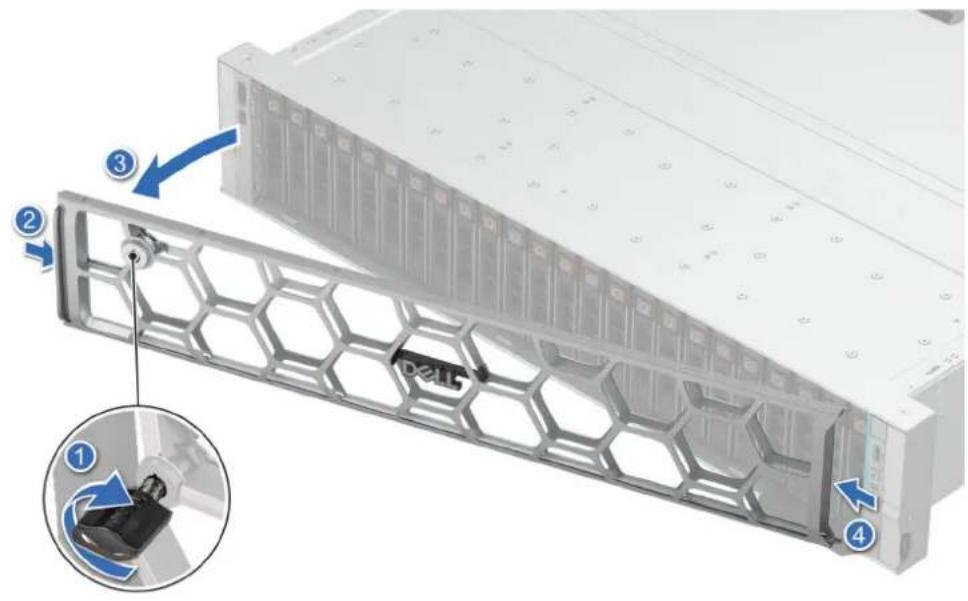

Retrait du panneau avant....71

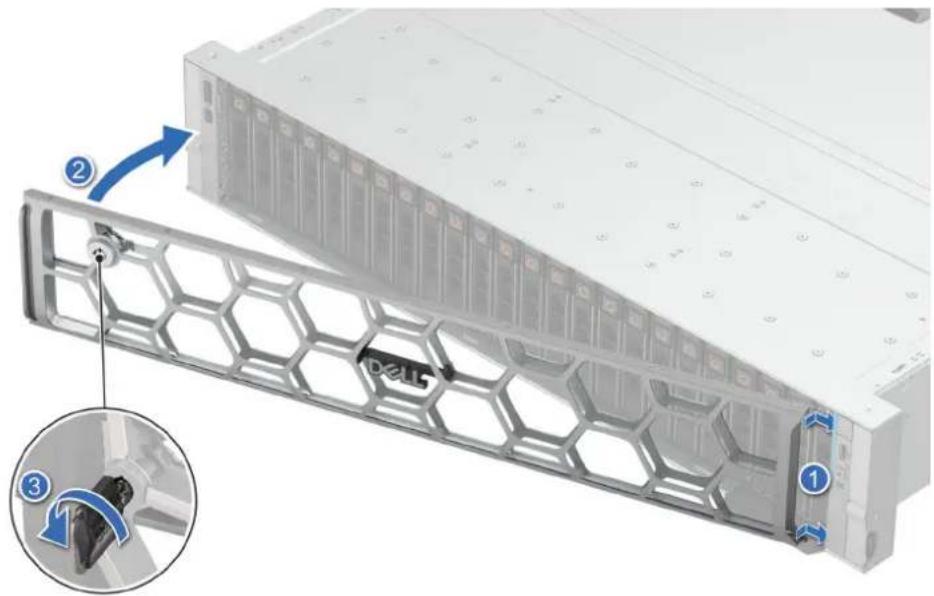

Installation du panneau avant....72

Capot du système....72

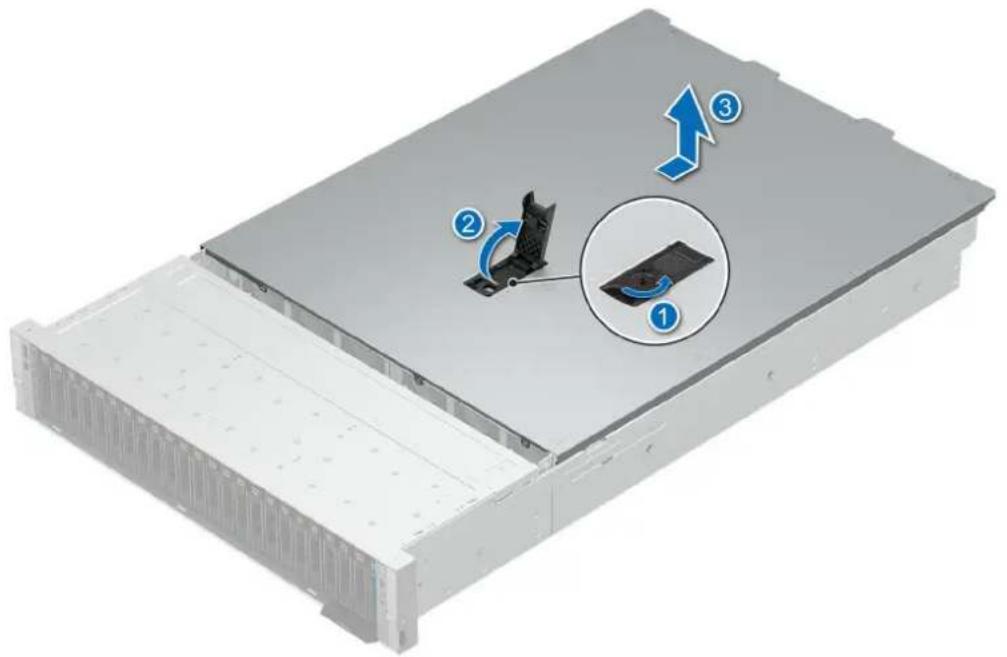

Retrait du capot du système....72

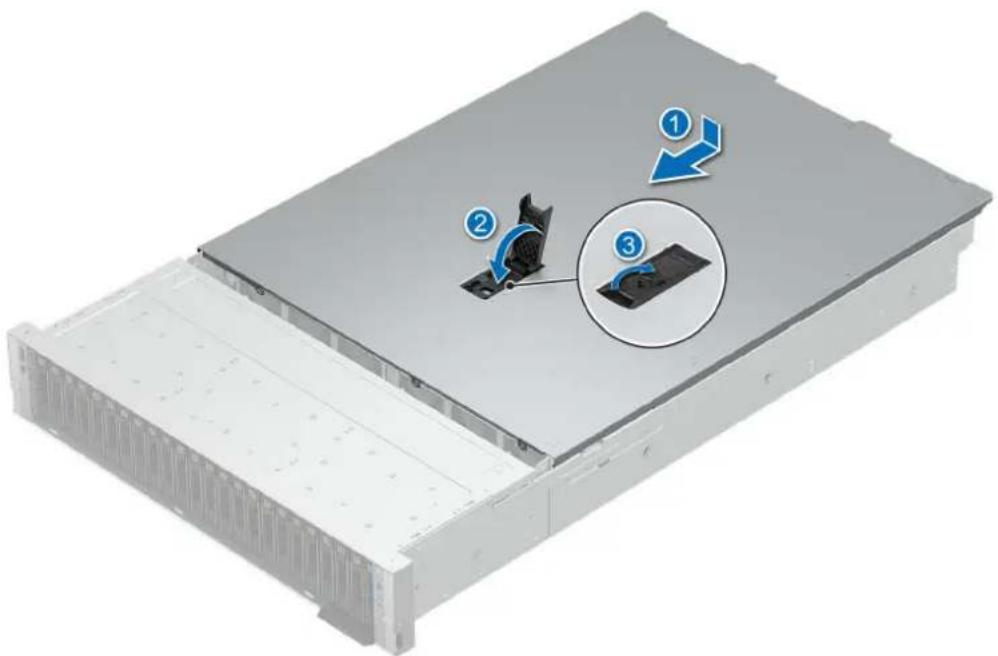

Installation du capot du système....73

Carénage d'aération....74

Retrait des carénages d'aération gauche et droit....74

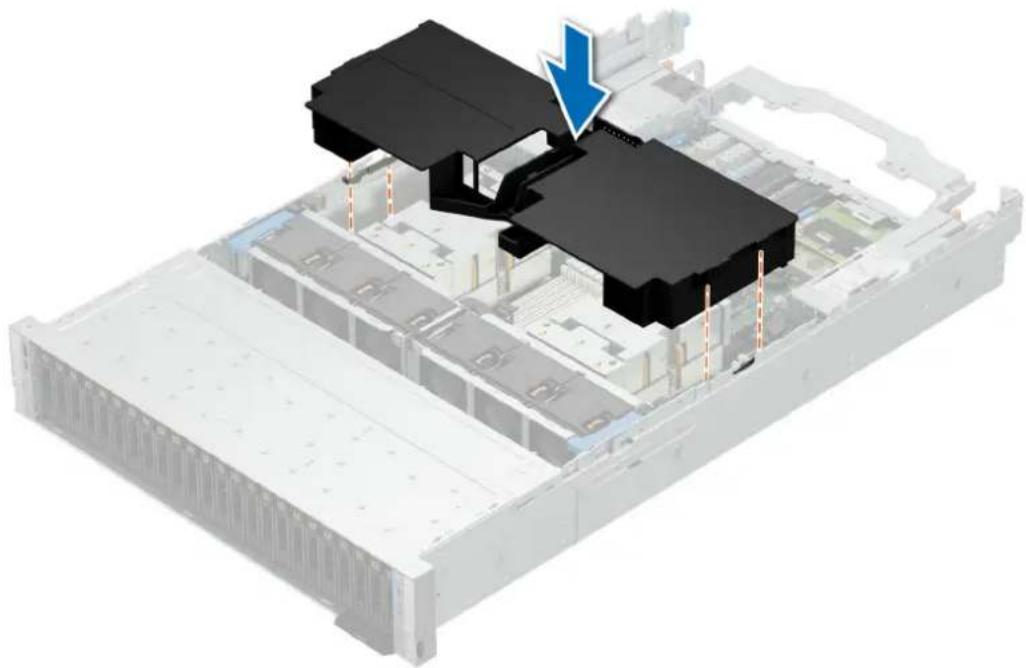

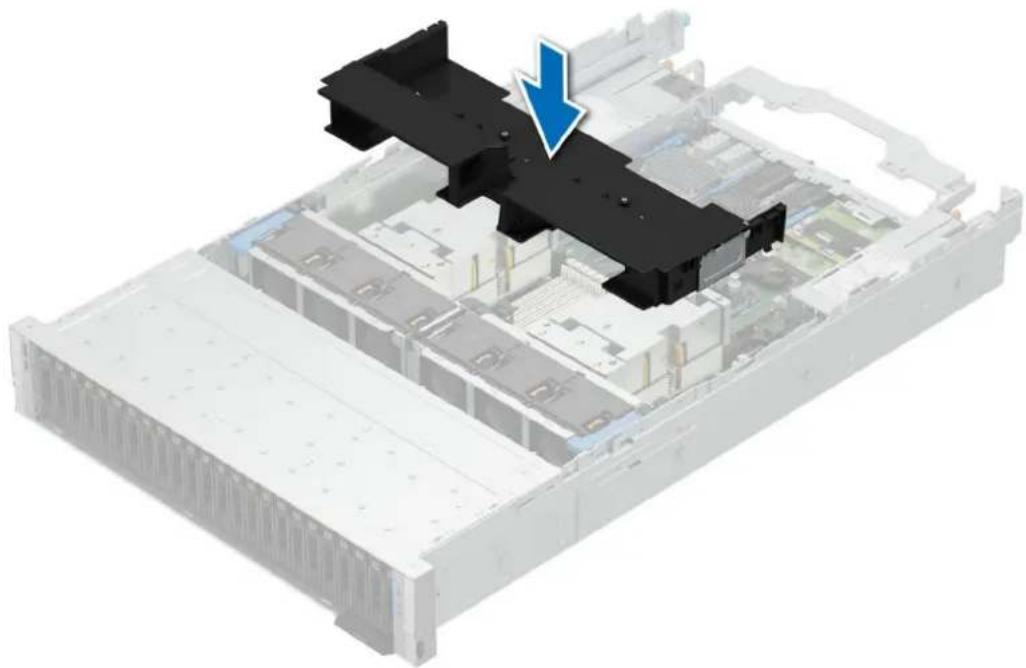

Installation des carénages d'aération gauche et droit....76

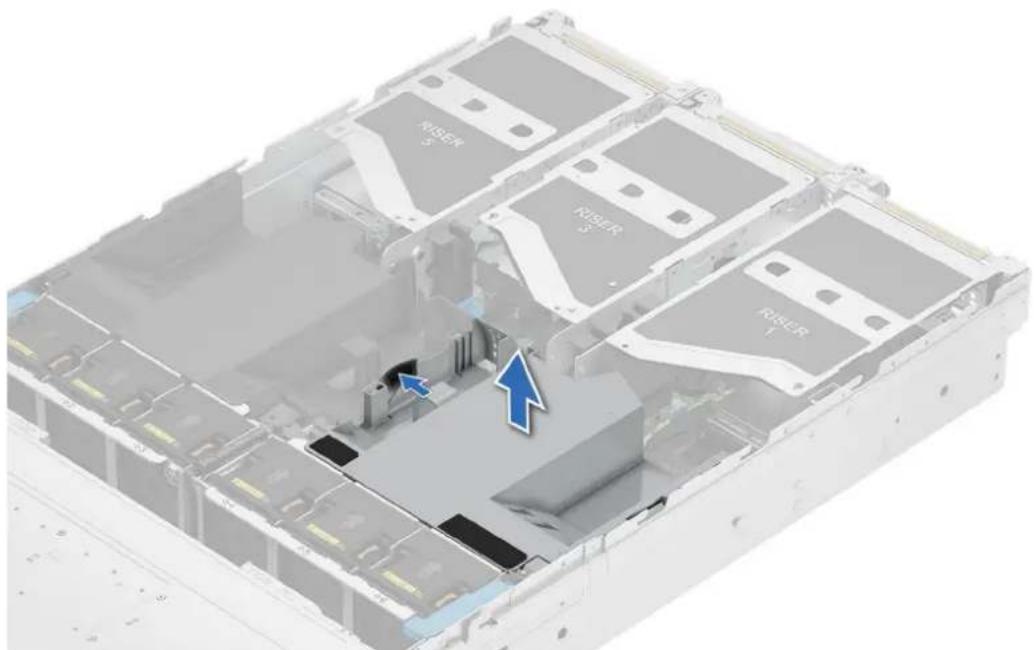

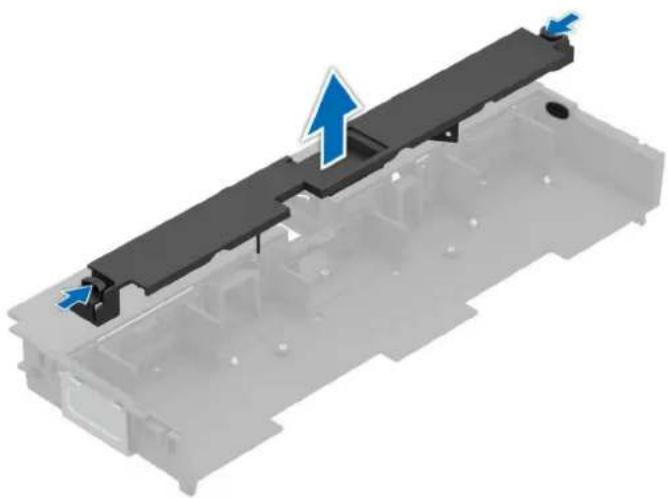

Retrait du carénage d'aération latéral....77

Installation du carénage d'aération latéral....78

Ventilateurs de refroidissement....79

Retrait d'un ventilateur....79

Installation d'un ventilateur....80

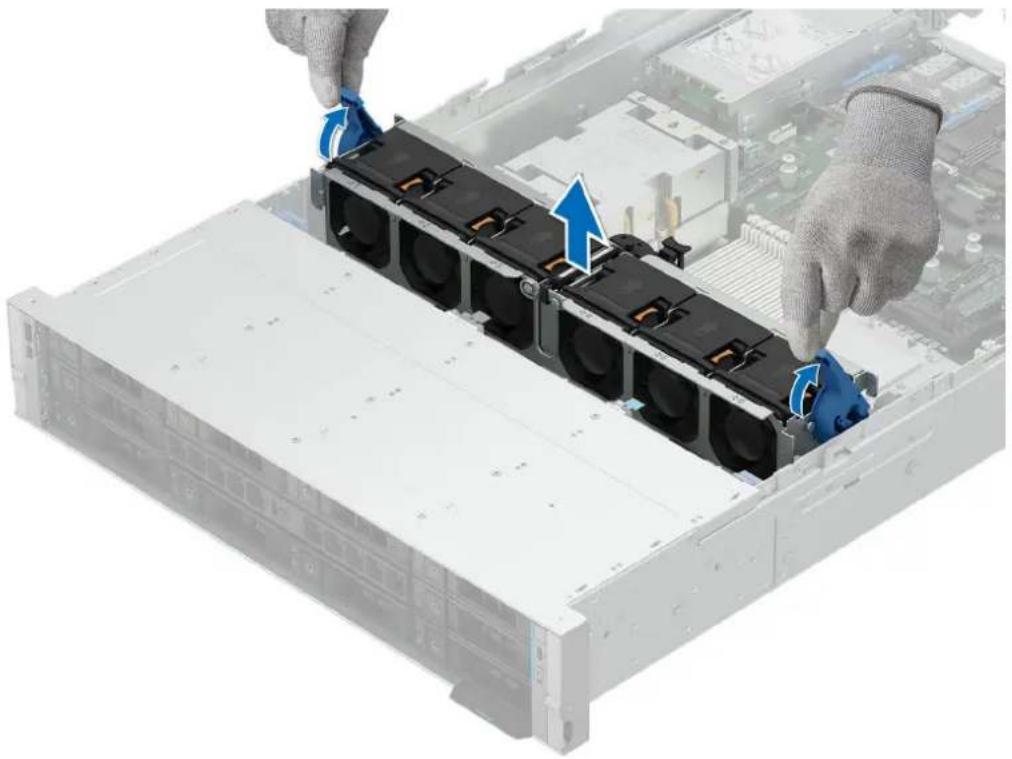

Retrait de l'assemblage du bâti du ventilateur....81

Installation d'un assemblage de bâti de ventilateur....82

Cache du fond de panier de disques....83

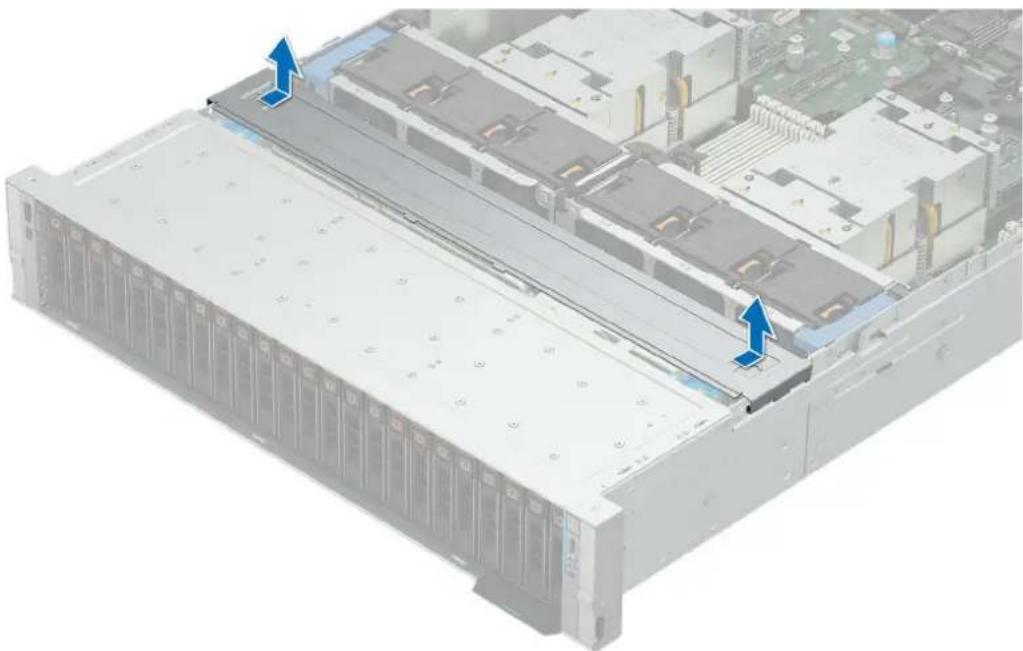

Retrait du capot du fond de panier de disques....83

Installation du capot du fond de panier de disques....84

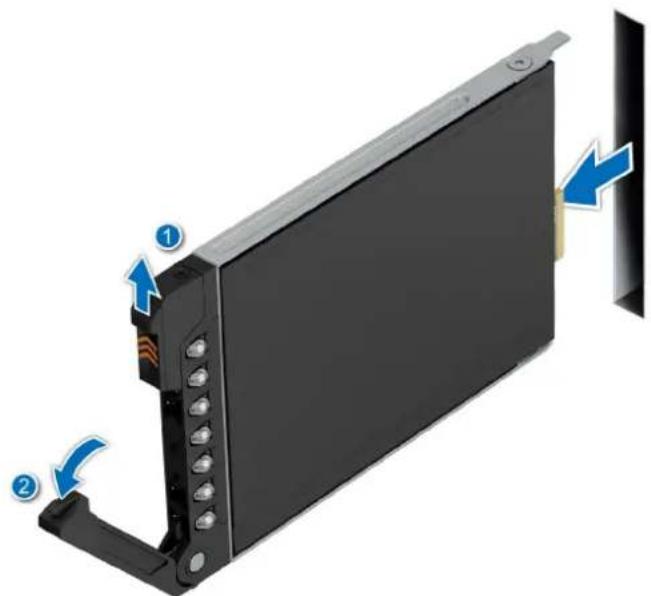

Disques....85

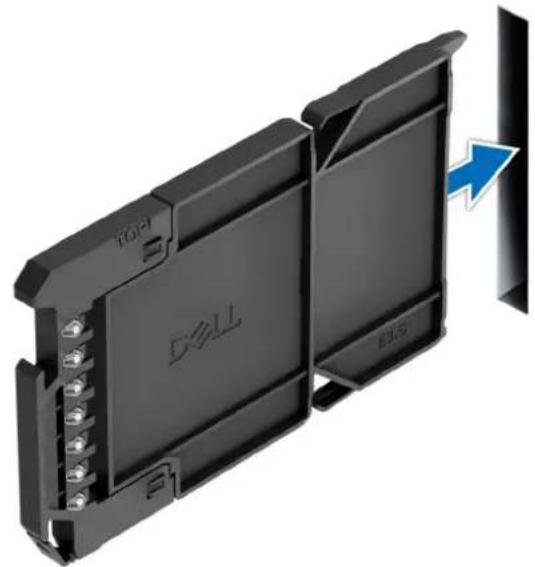

Retrait d'un cache de disque....85

Installation d'un cache de disque....86

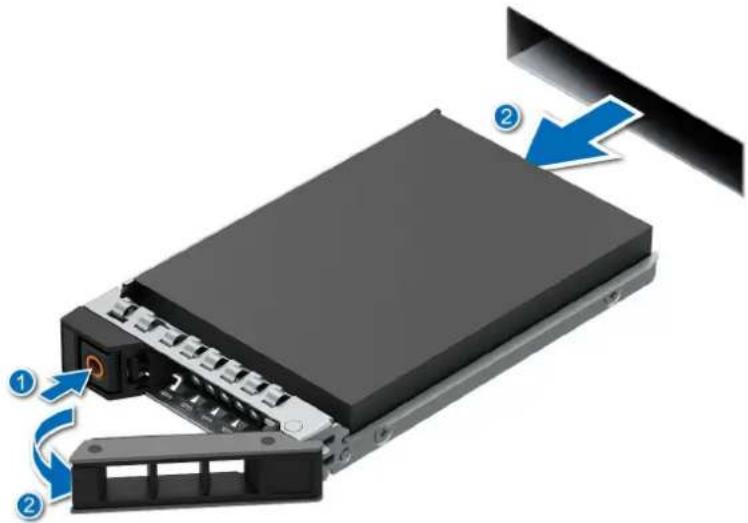

Retrait du support de disque....87

Installation d'un support de disque....89

Retrait d'un disque installé dans un support de disque....90

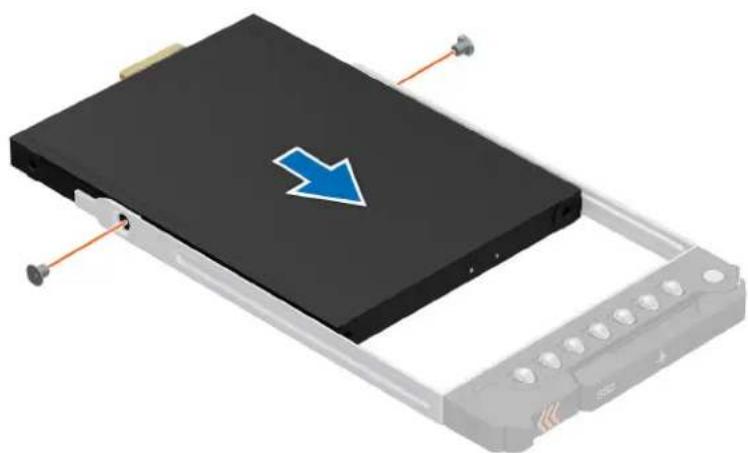

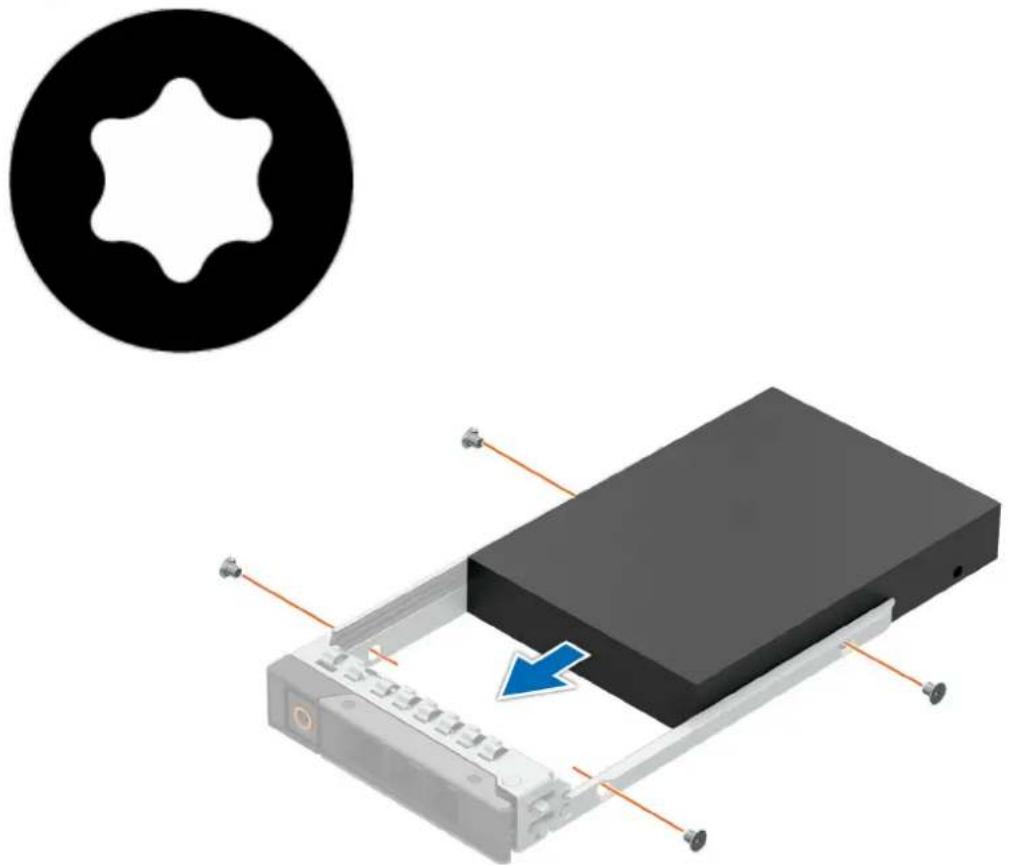

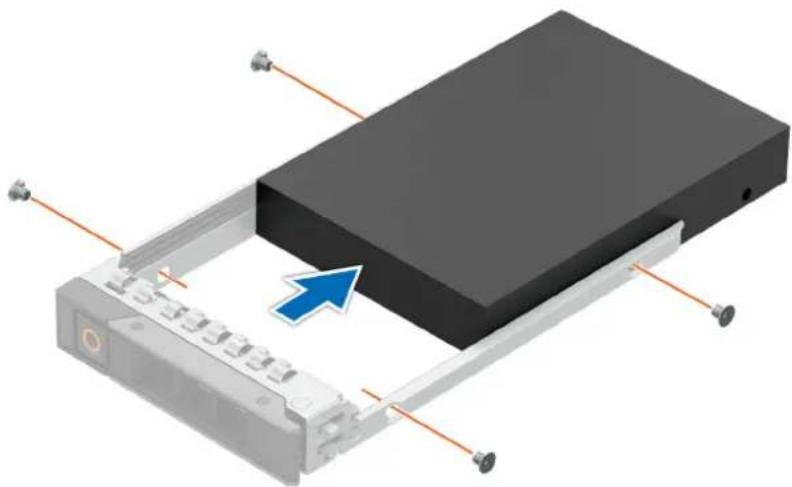

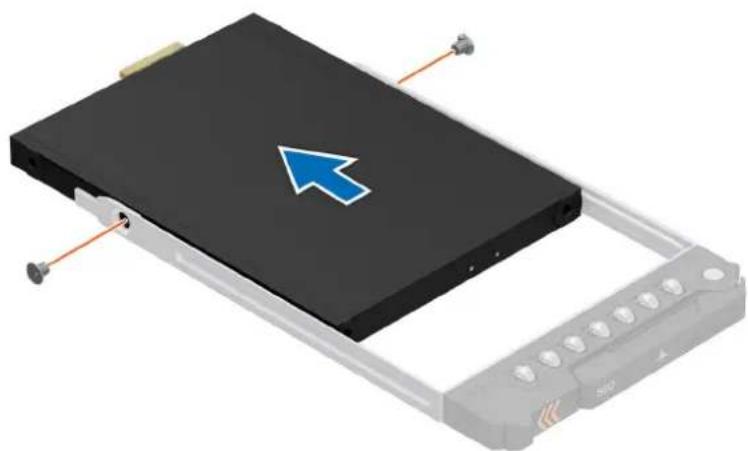

Installation d'un disque dans le support de disque....91

Fond de panier de disque....93

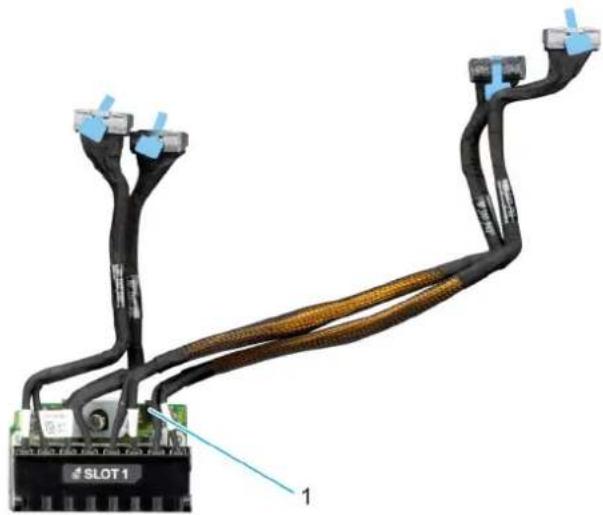

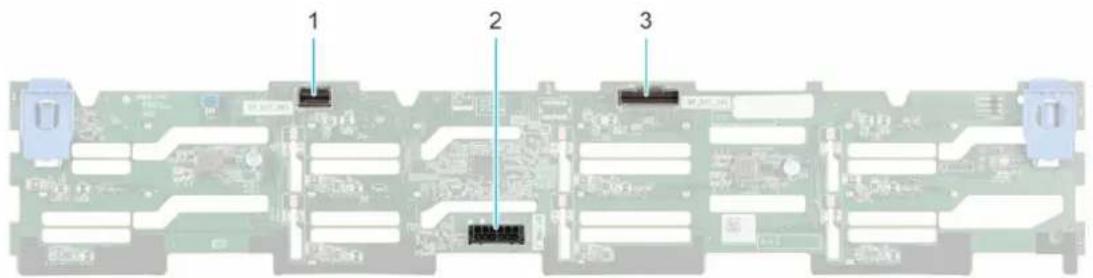

Fond de panier de disque....93

Retrait du module de fond de panier EDSFF E3.S....94

Installation du module du fond de panier EDSFF E3.S....95

Retrait du fond de panier de disque....96

Installation du fond de panier de disque....97

Supports de paroi latérale....98

Retrait du support de paroi latérale....98

Installation du support de paroi latérale....100

Module PERC....102

Retrait du module PERC avant à montage avant....102

Installation du module PERC avant à montage avant....103

Retrait du module PERC H975i....104

Installation du module PERC H975i....105

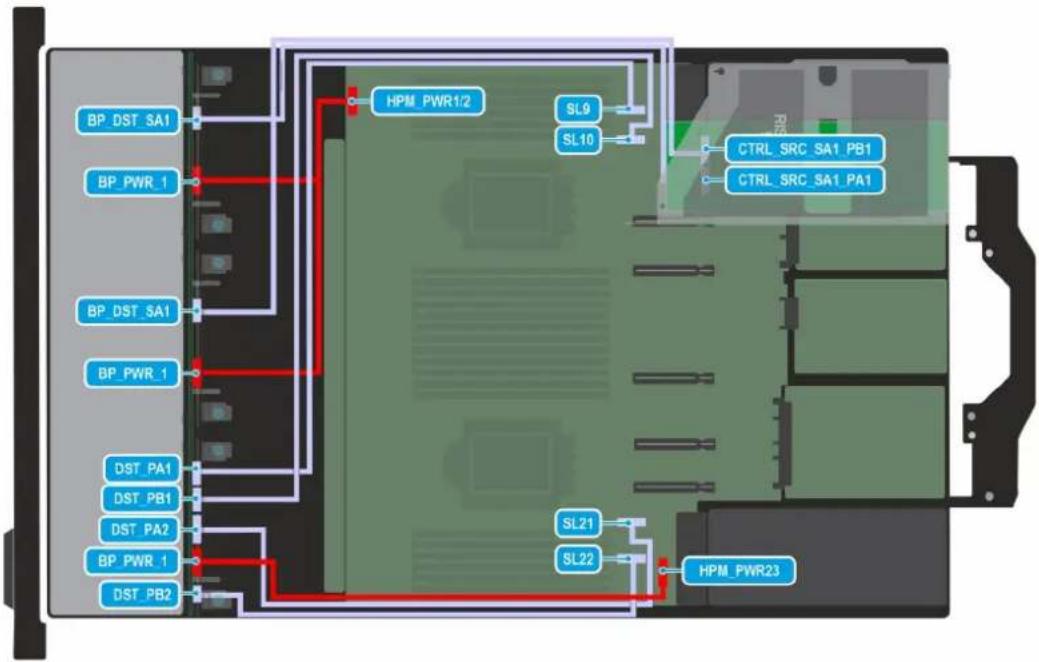

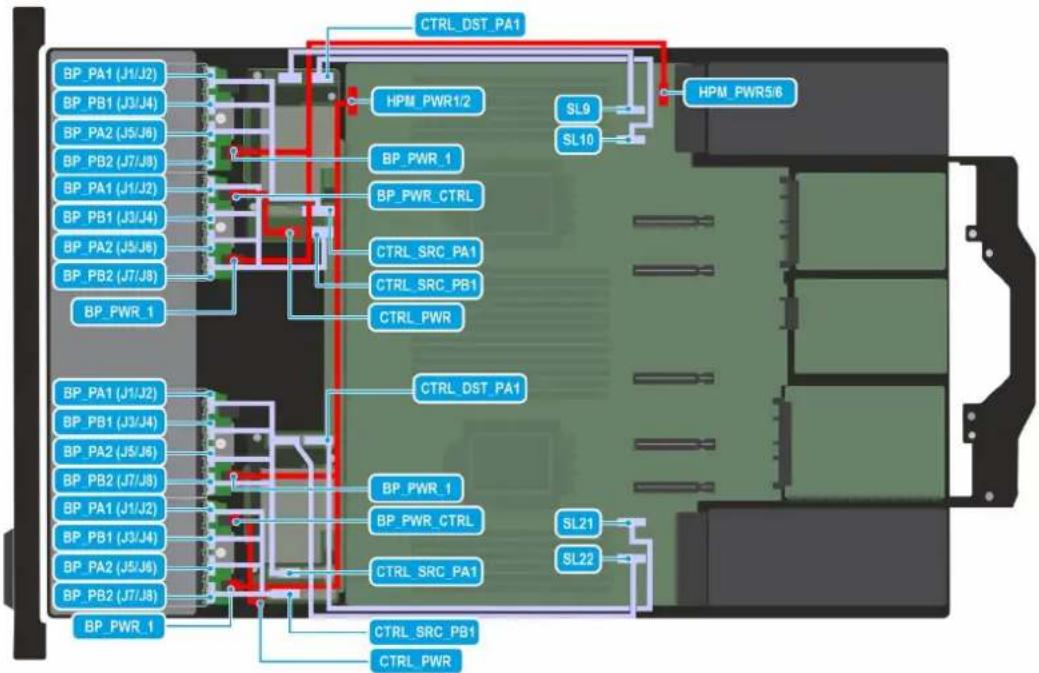

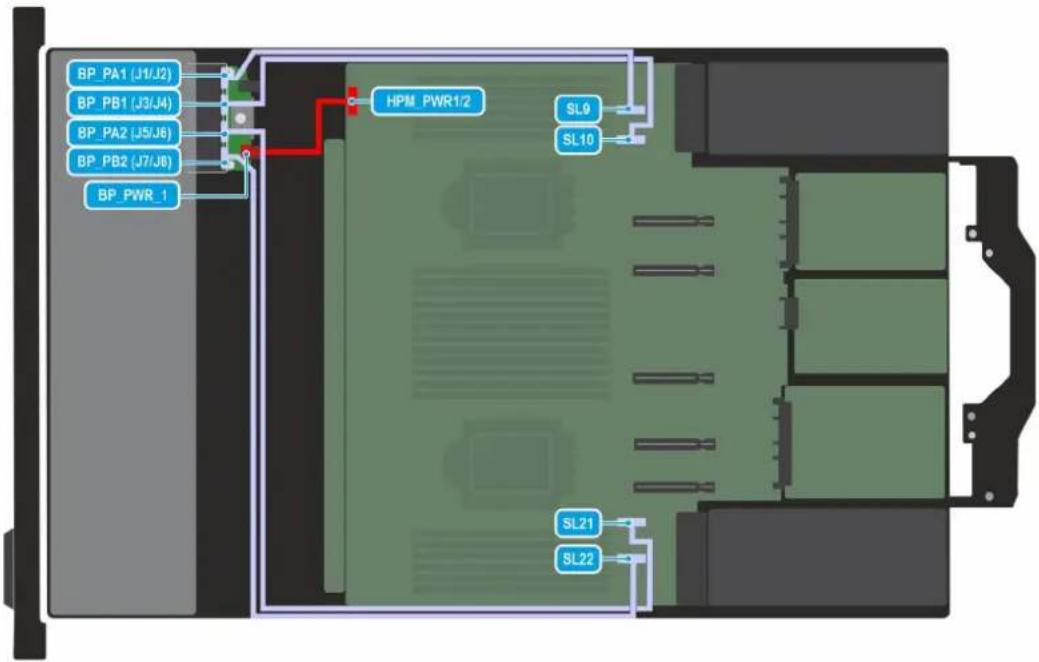

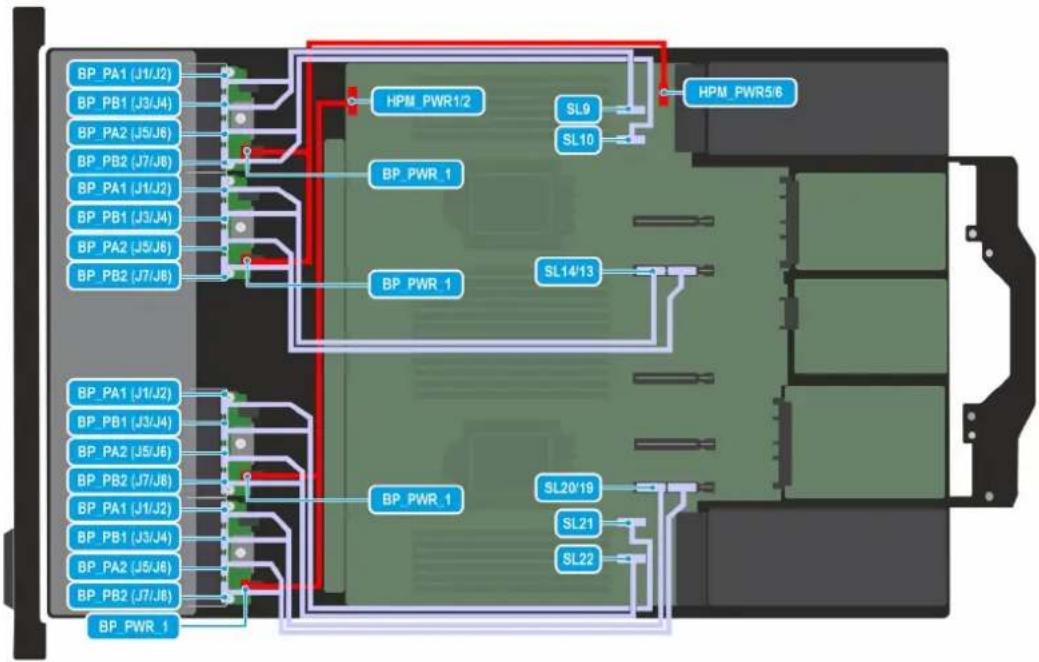

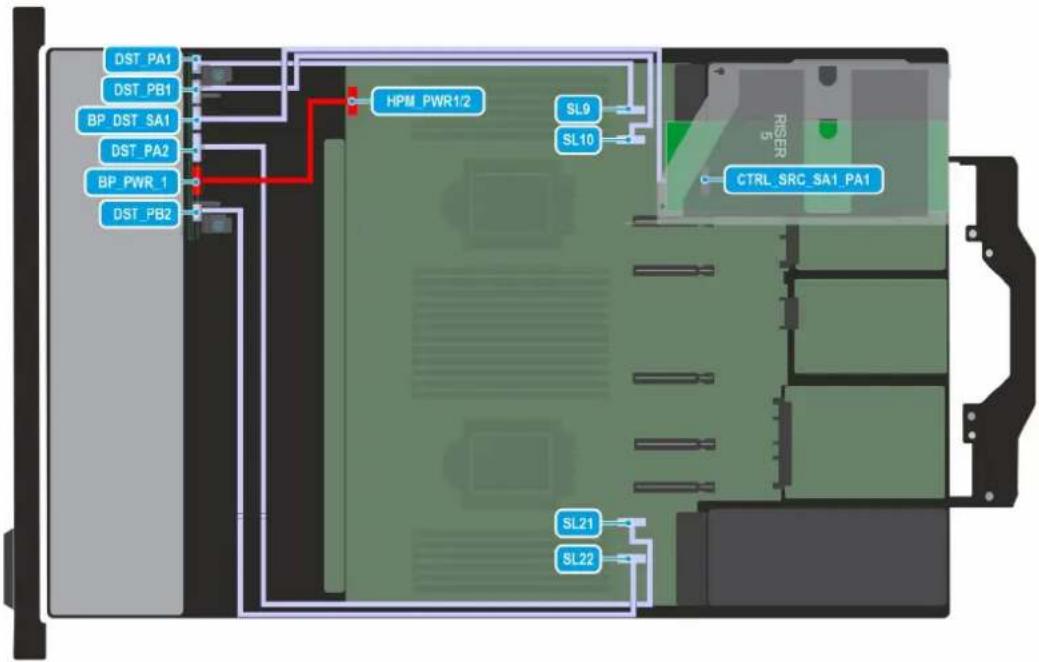

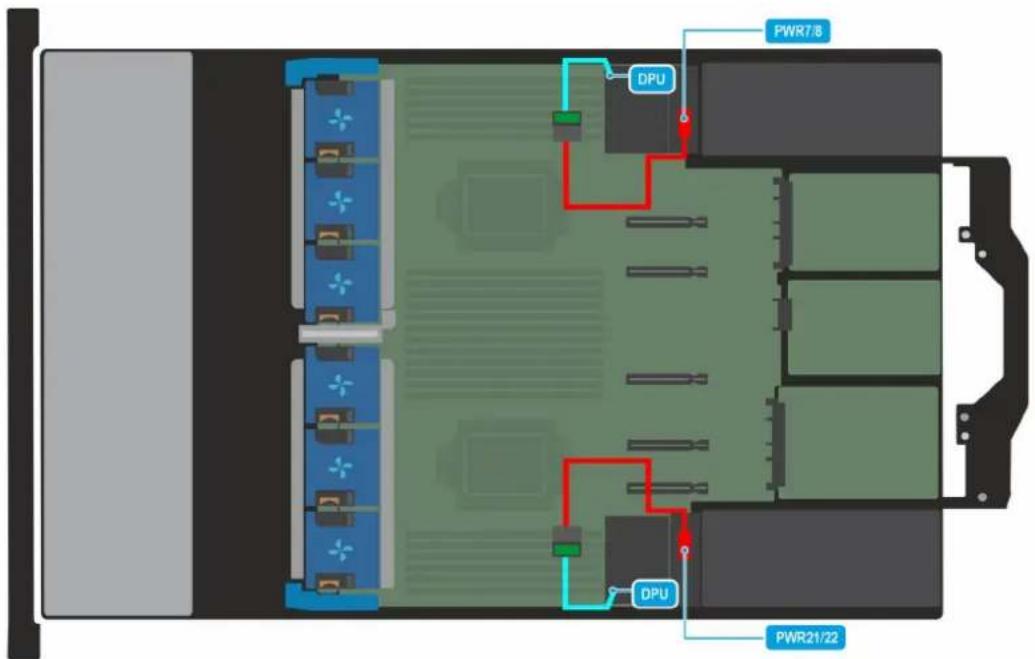

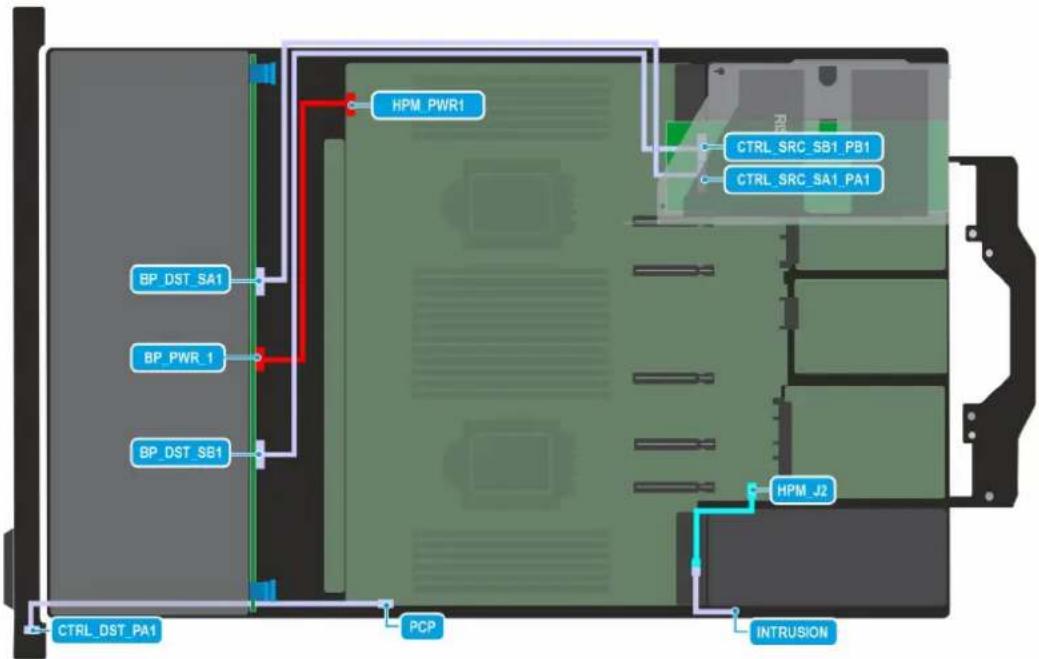

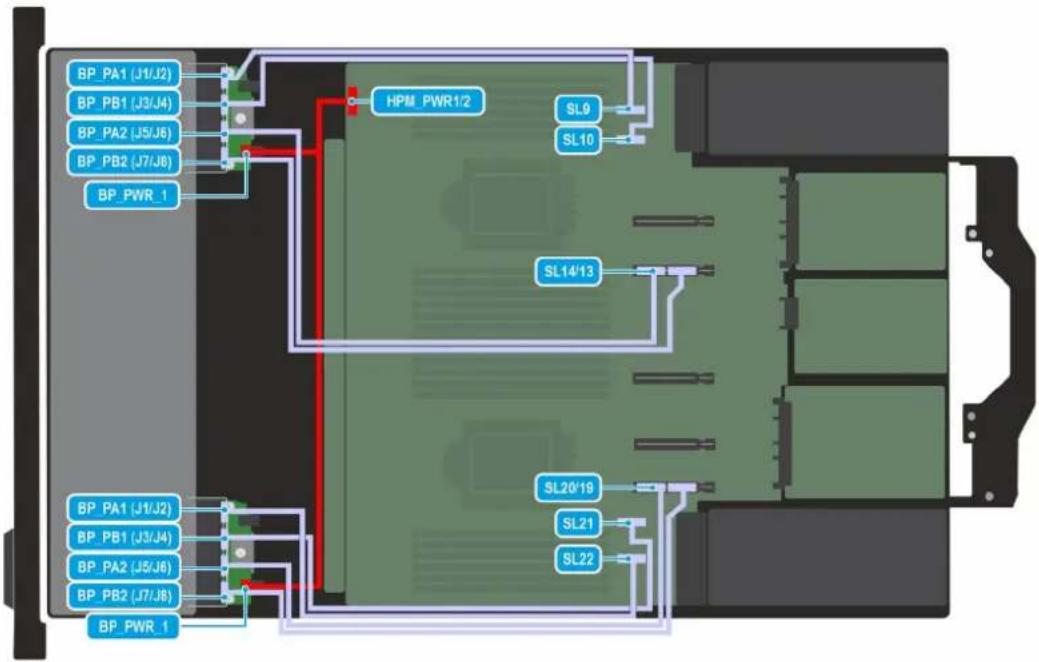

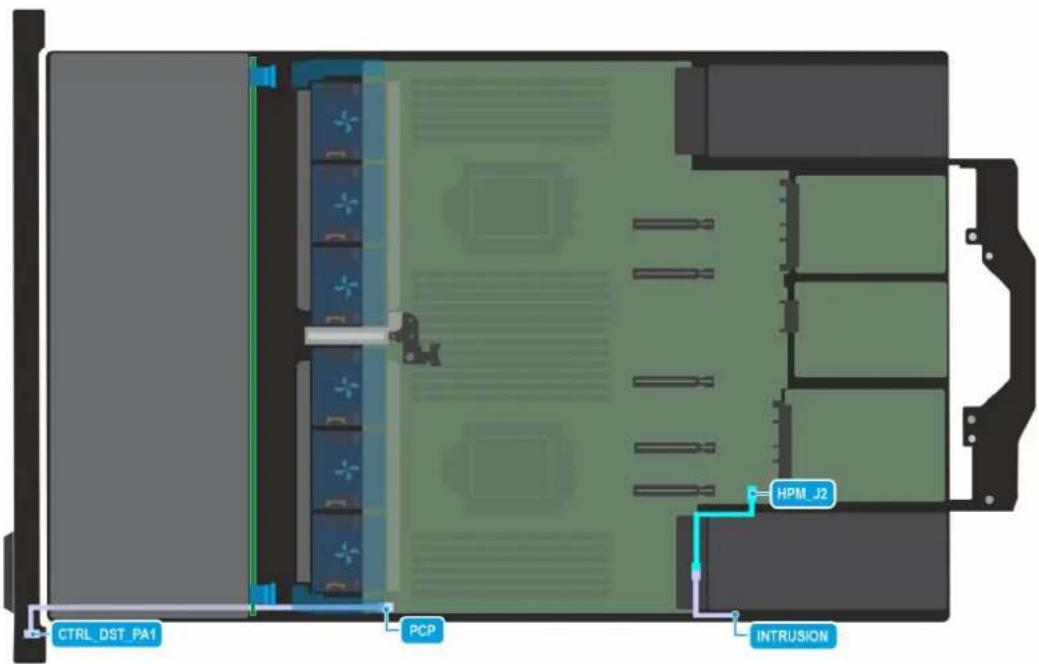

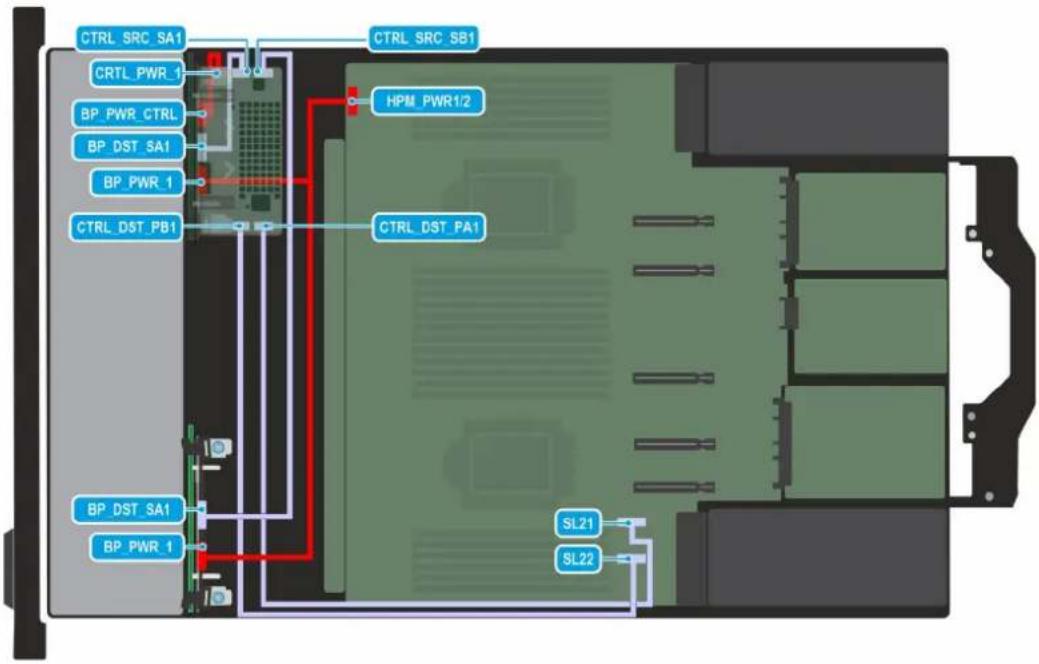

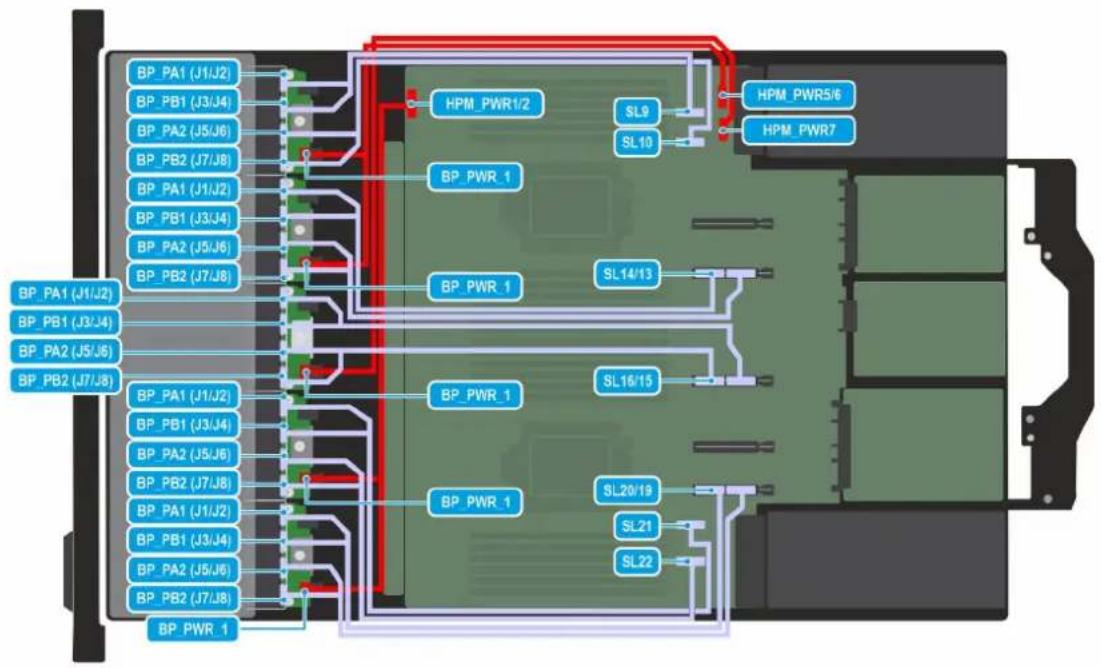

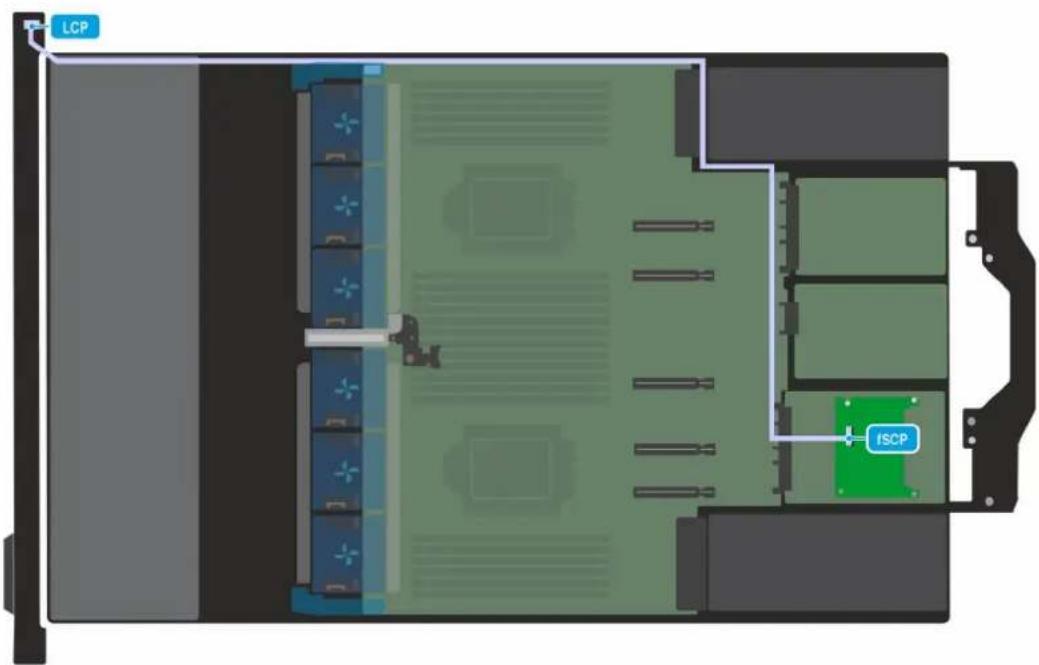

Routages de câbles....108

Mémoire système....121

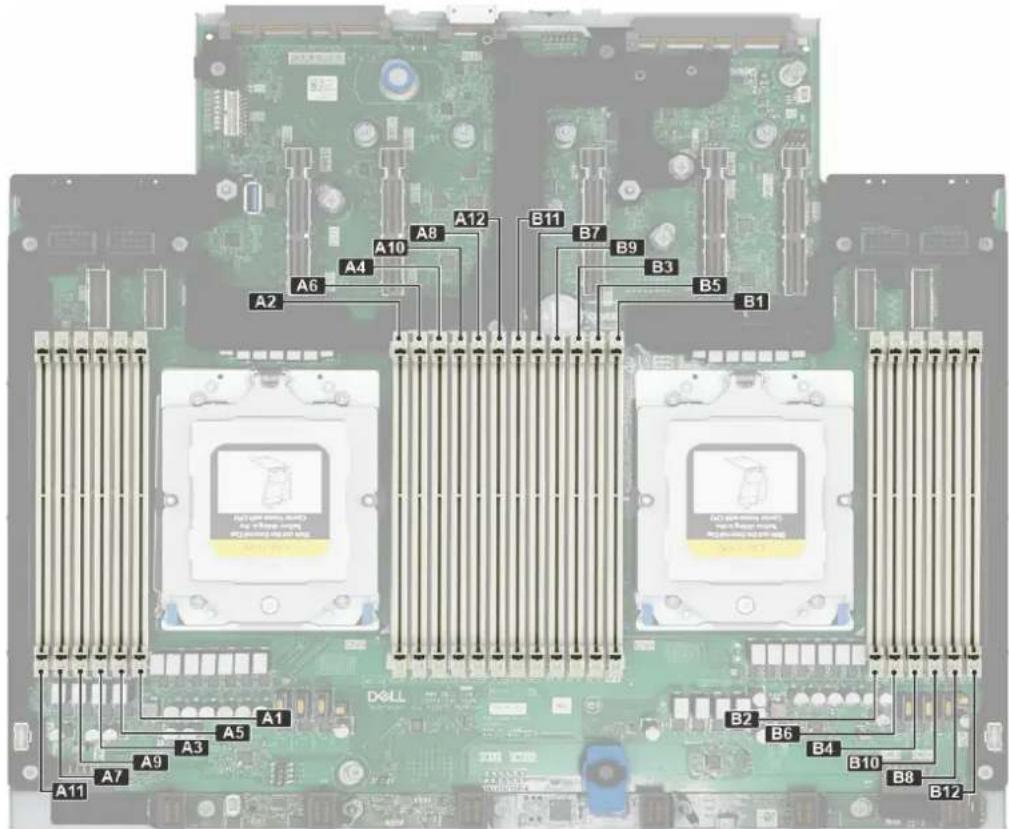

Instructions relatives à la mémoire système....121

Consignes générales pour l'installation des modules de mémoire....122

Retrait d'un module de mémoire....123

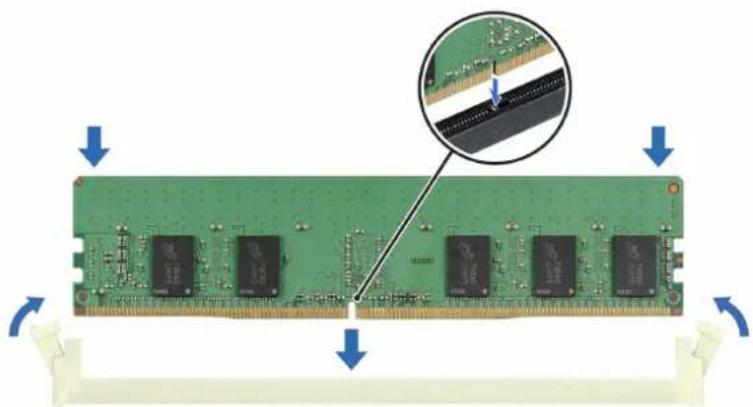

Installation d'un module de mémoire....124

Support central de refroidissement liquide direct (DLC)....125

Retrait d'un support central de refroidissement liquide direct (DLC)....125

Installation d'un support central de refroidissement liquide direct (DLC)....127

Processeur et dissipateur de chaleur....129

Retrait du module du dissipateur de chaleur....129

Retrait du module de refroidissement liquide direct (DLC)....130

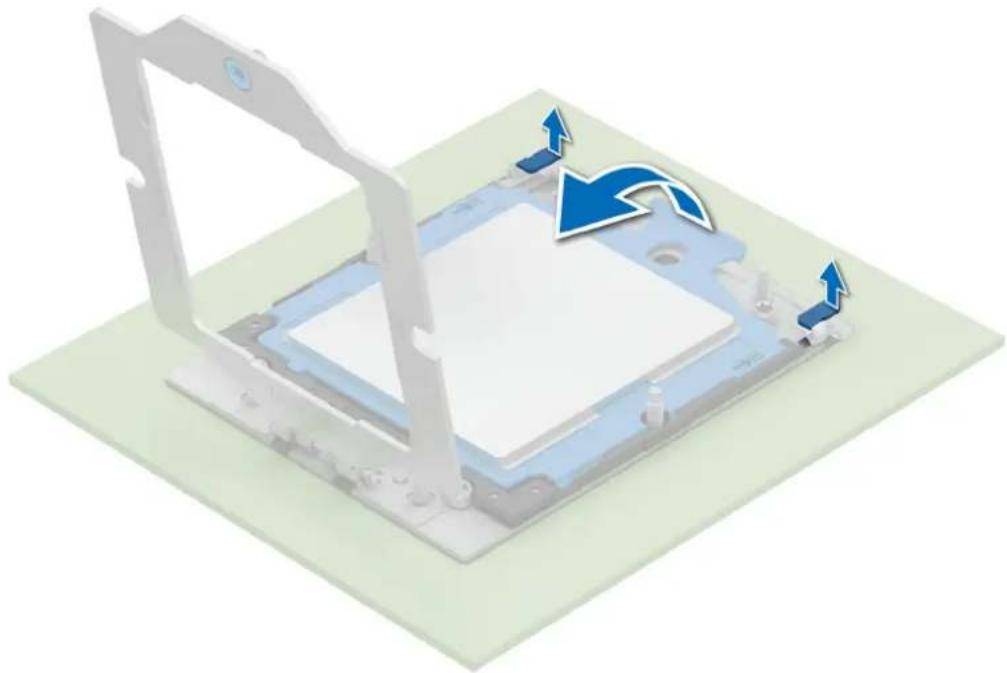

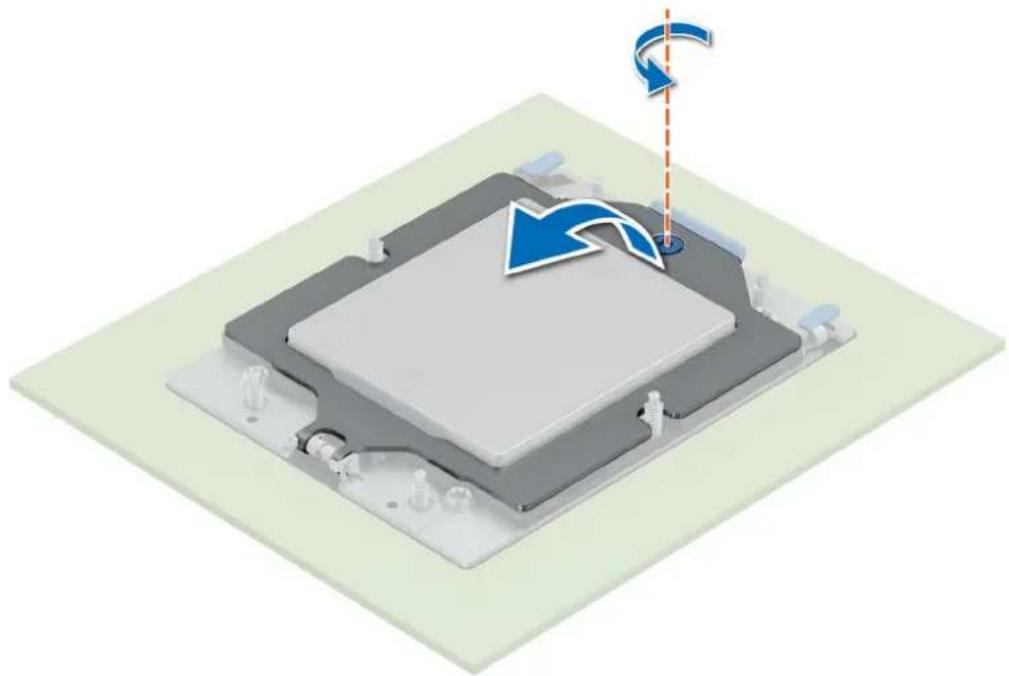

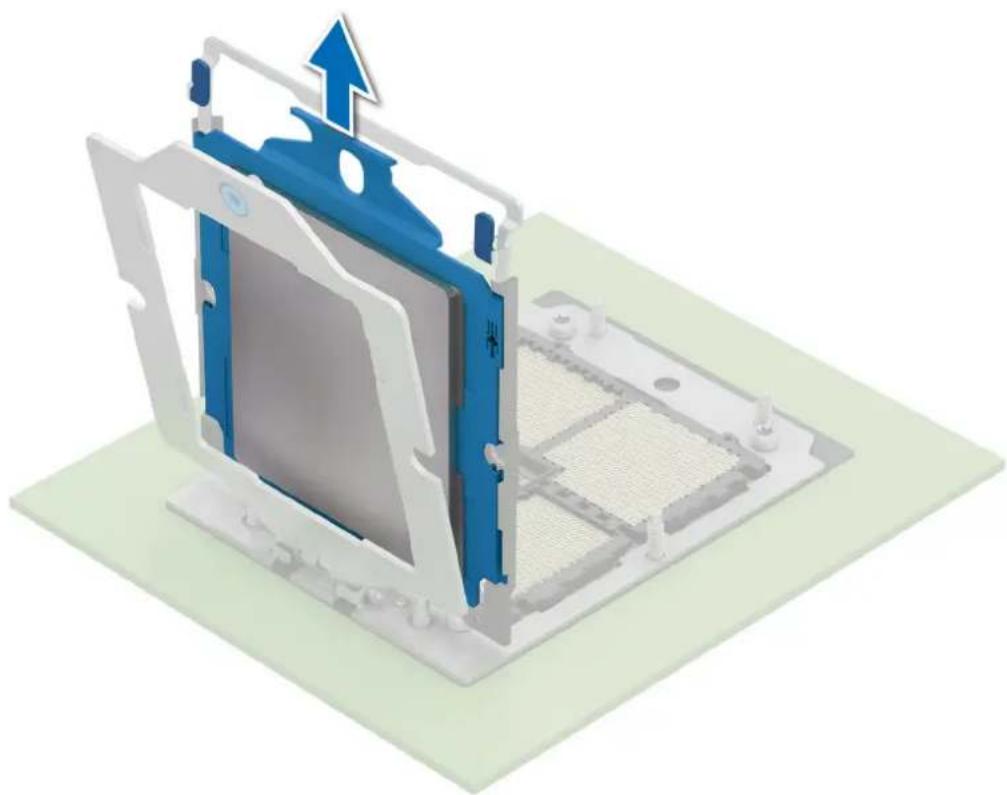

Retrait du processeur....131

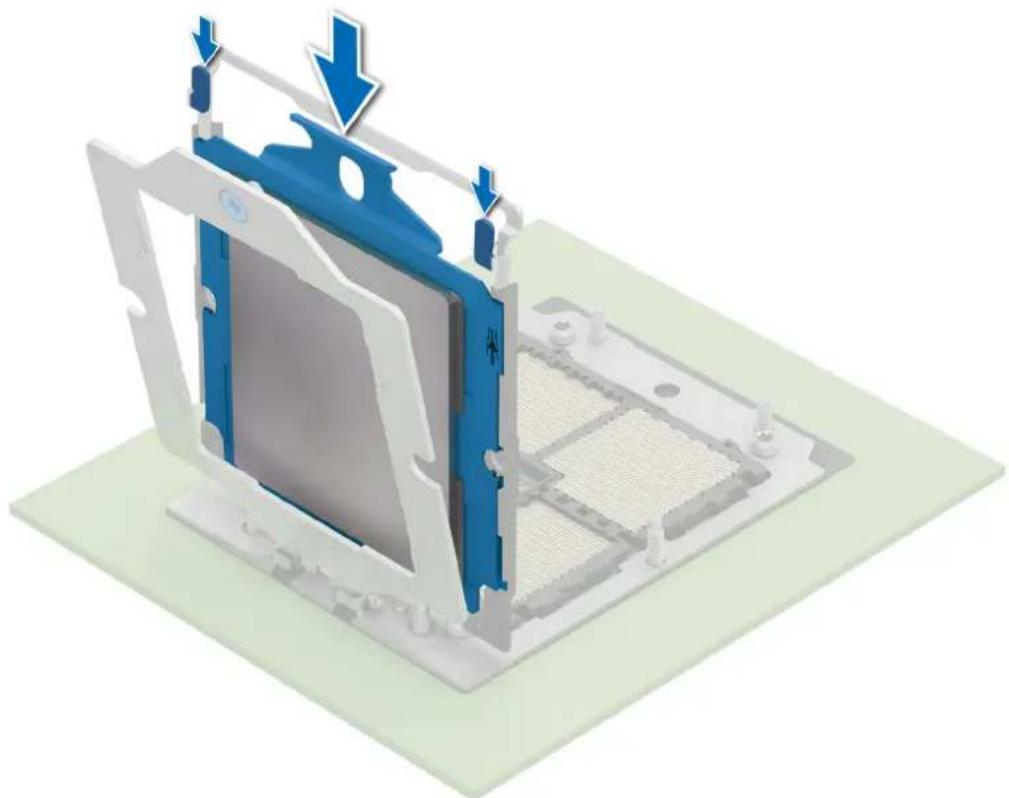

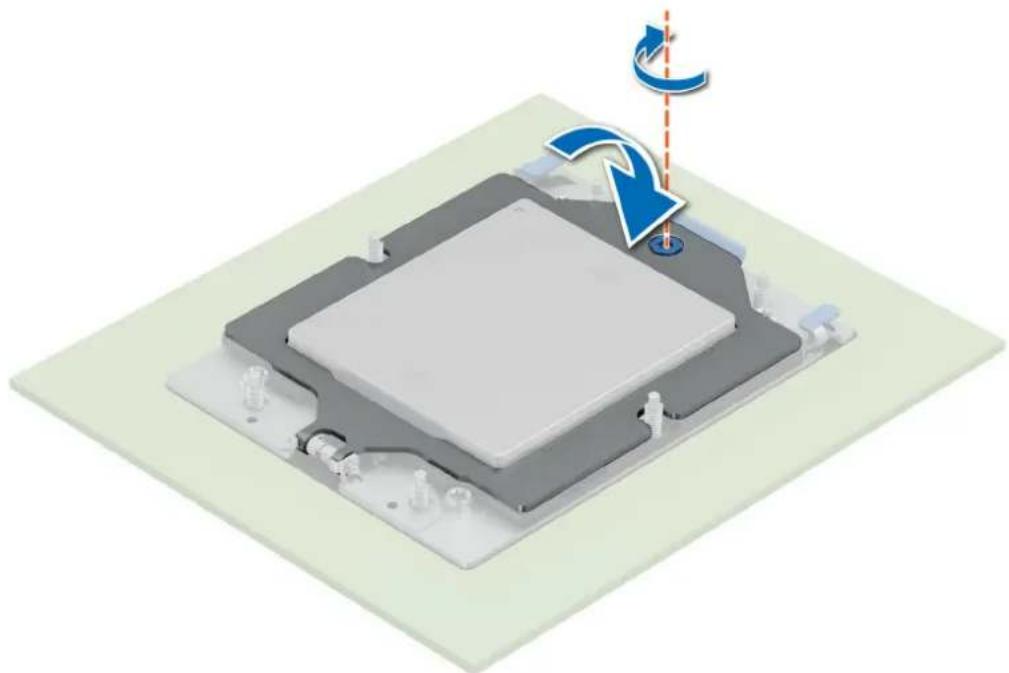

Installation du processeur....133

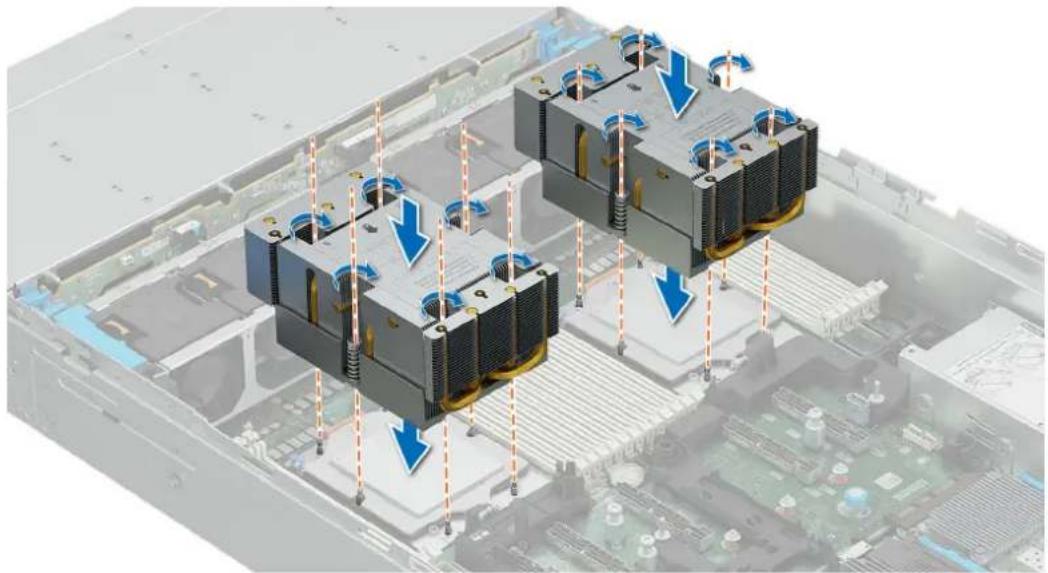

Installation du module du dissipateur de chaleur....135

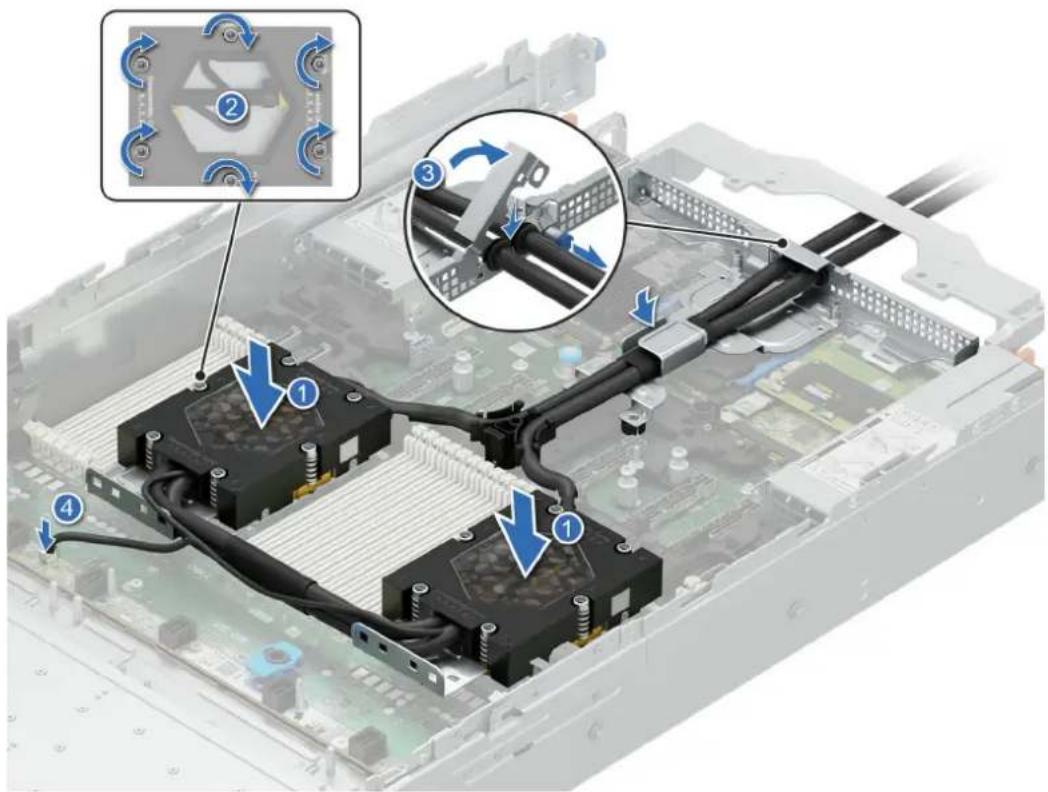

Installation du module de refroidissement liquide direct (DLC)....136

Cartes d'extension et cartes de montage pour cartes d'extension....137

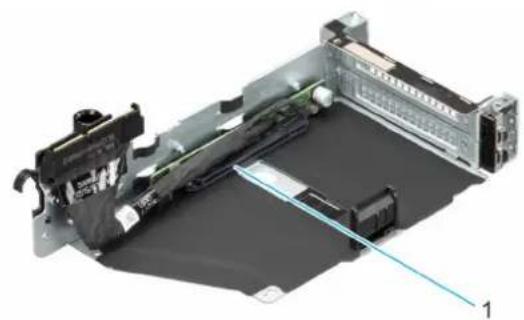

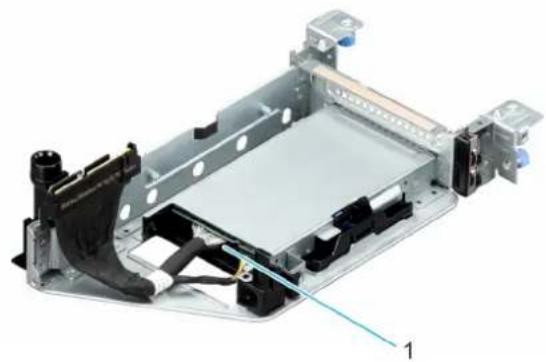

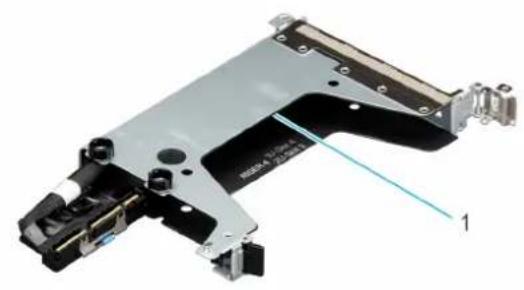

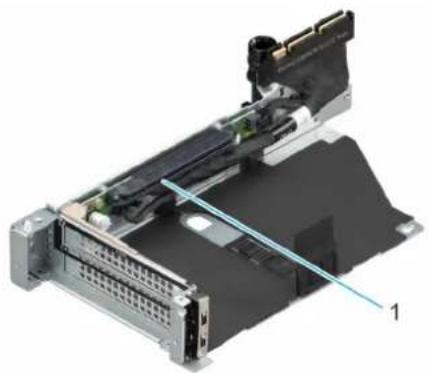

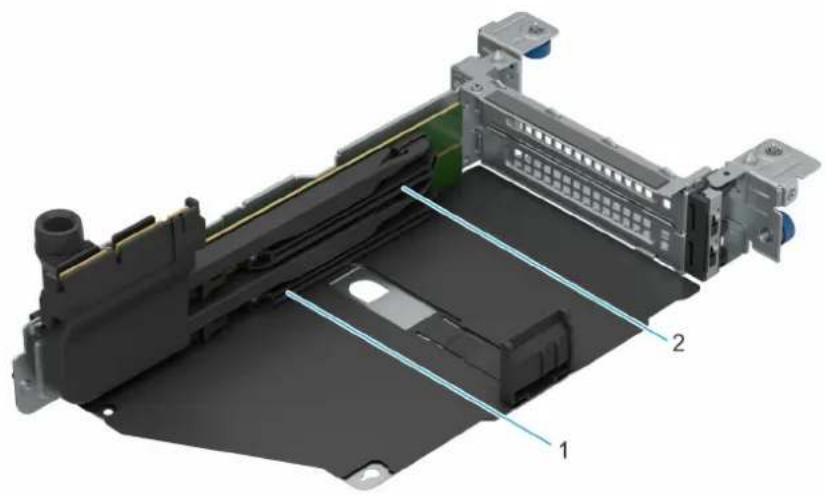

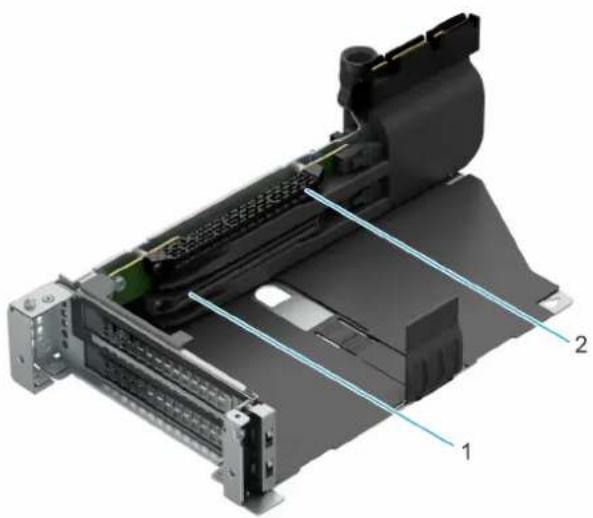

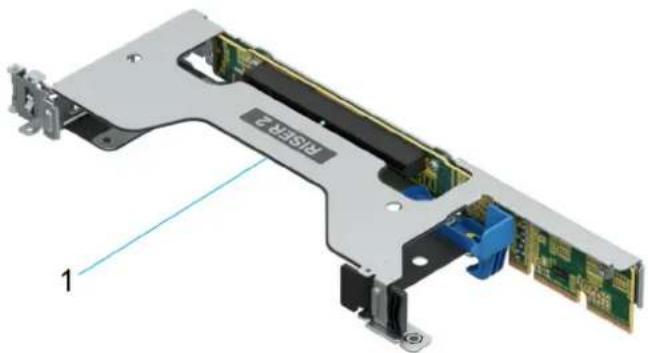

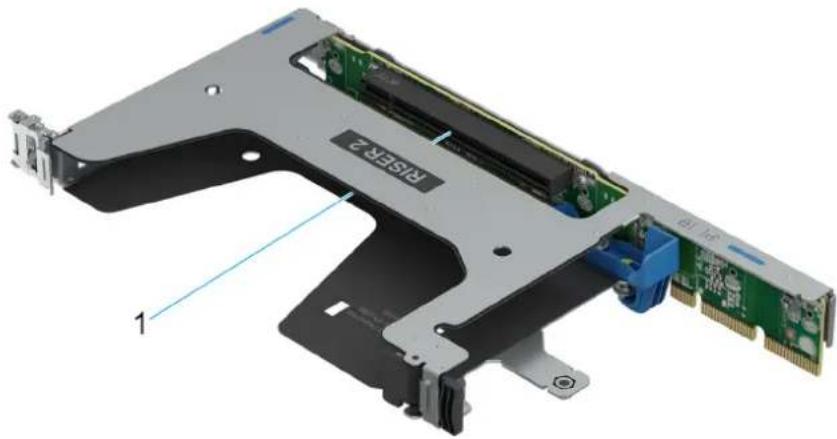

Consignes d'installation des cartes d'extension ....138

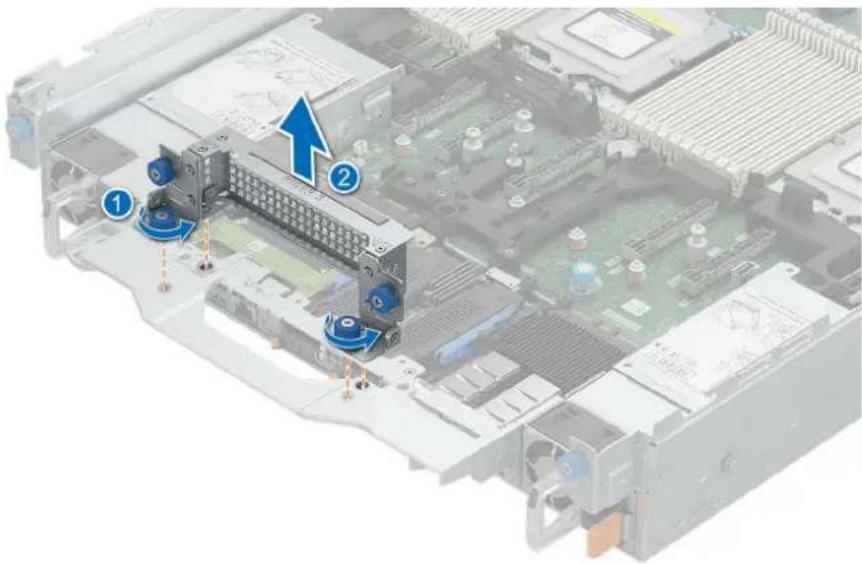

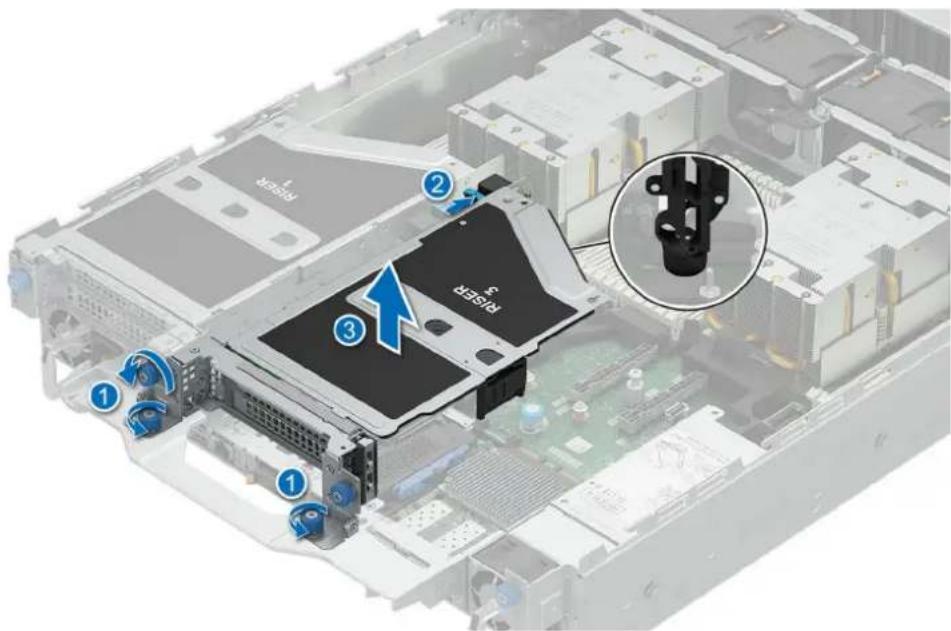

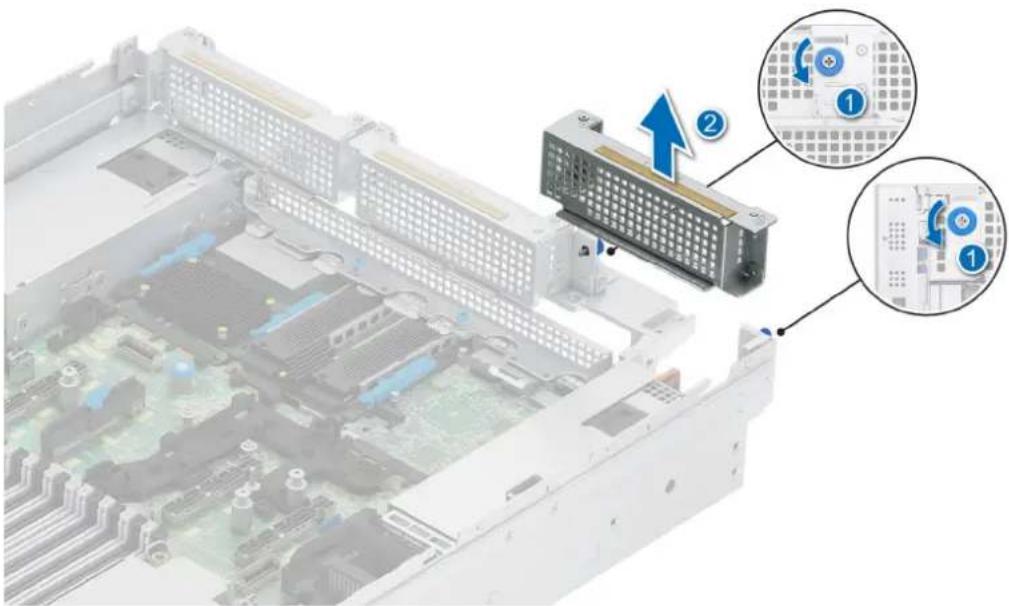

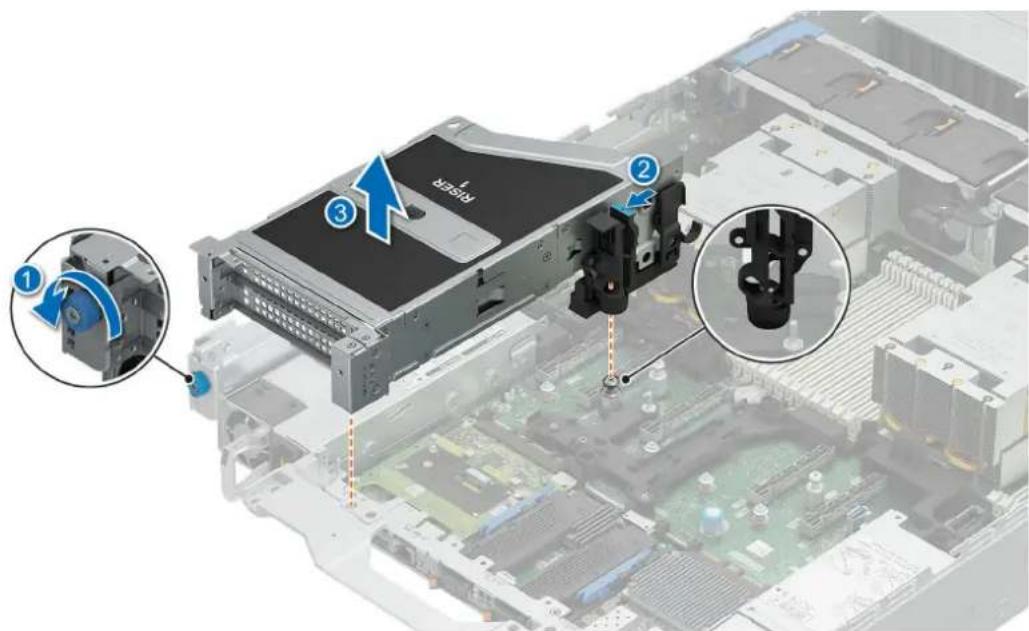

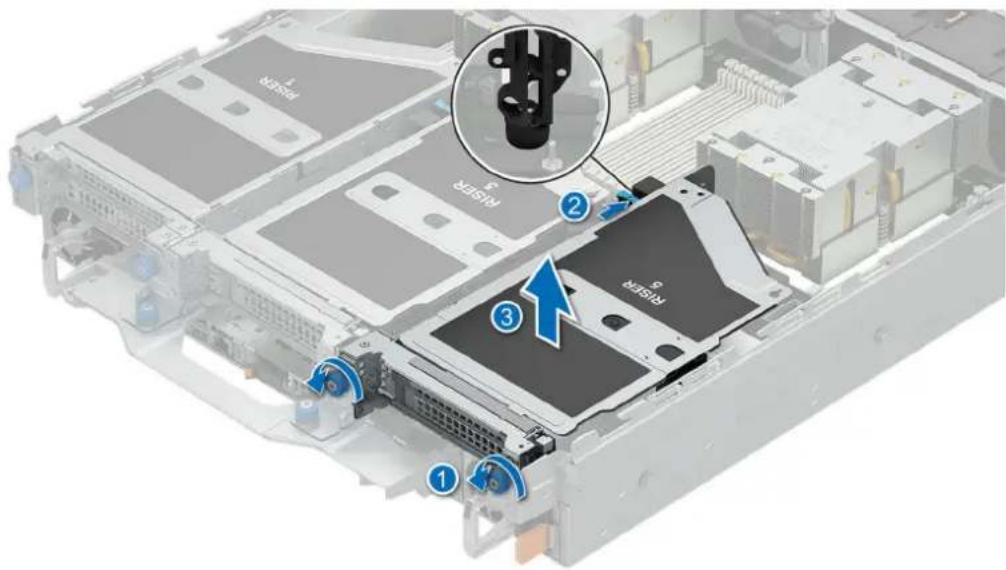

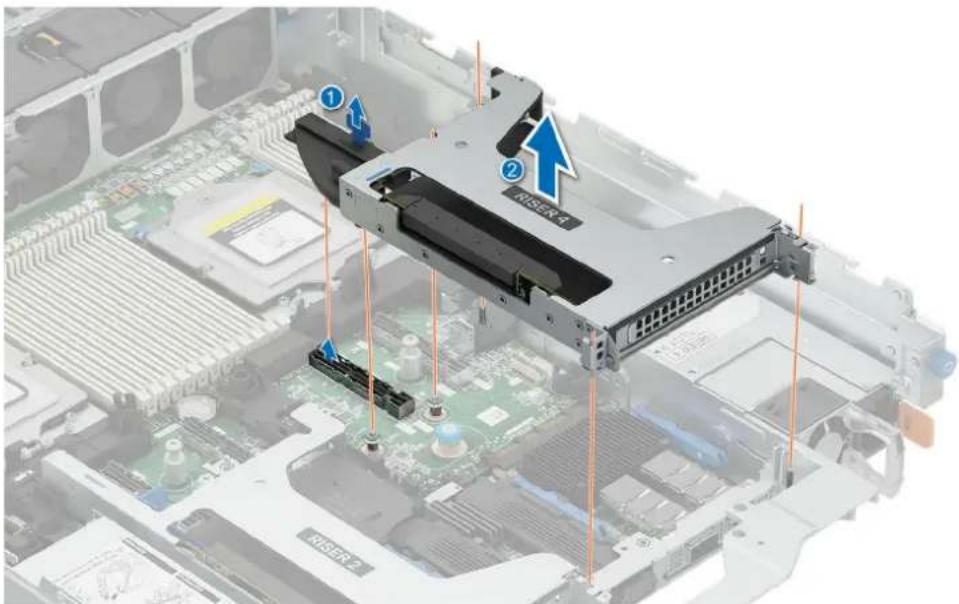

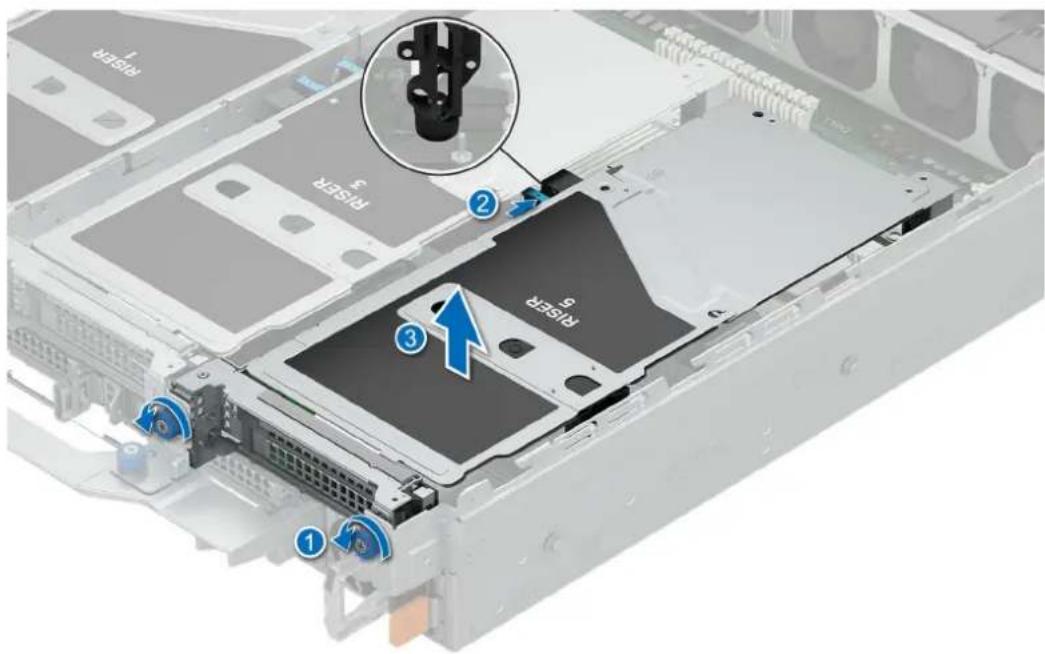

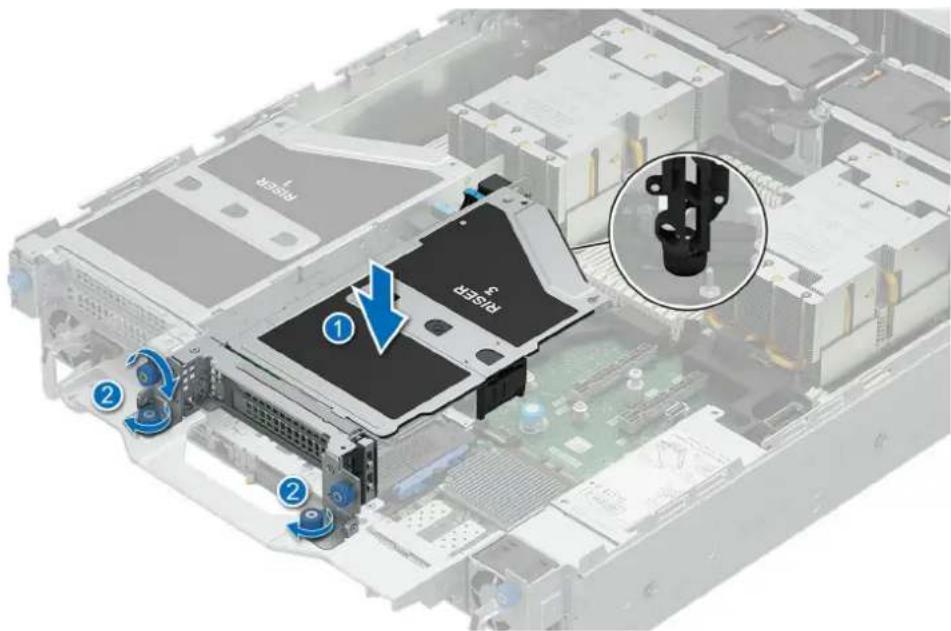

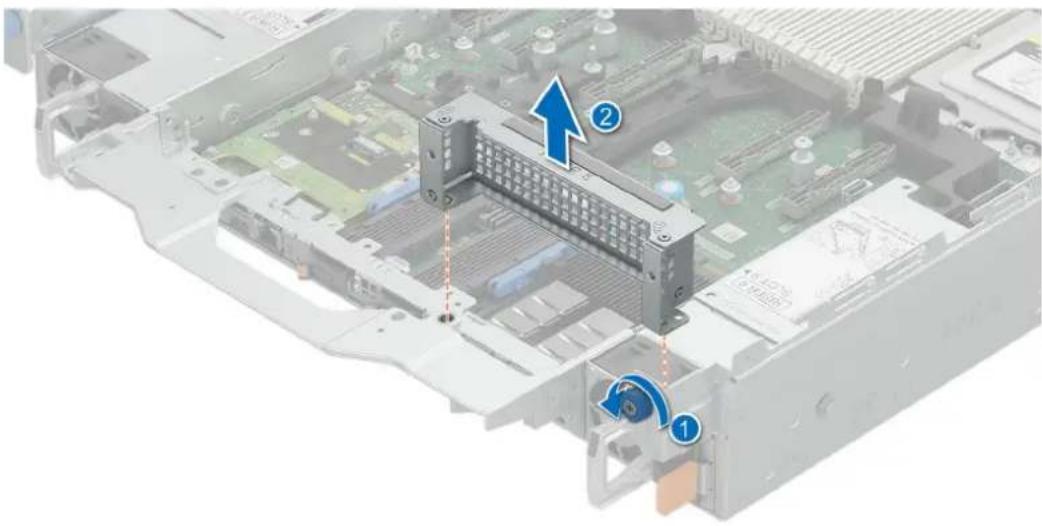

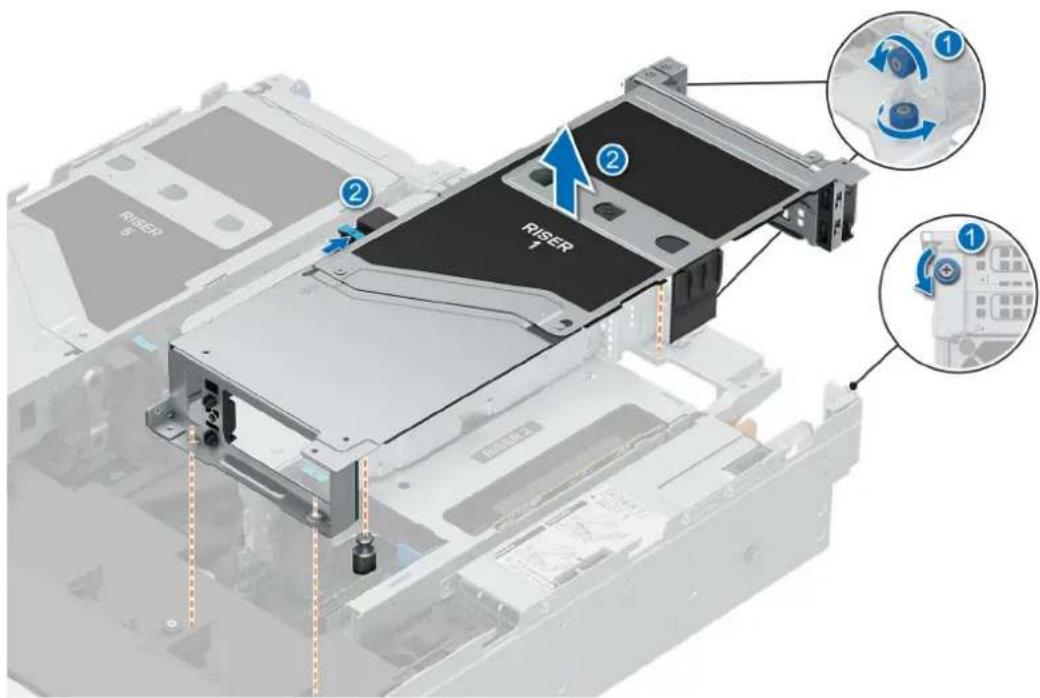

Retrait des cartes de montage arrière pour carte d'extension....147

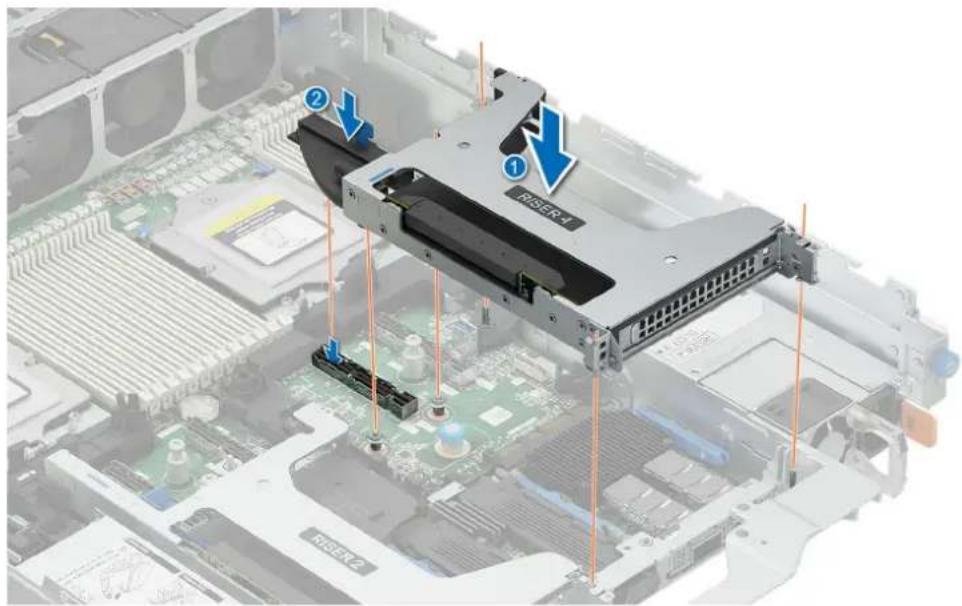

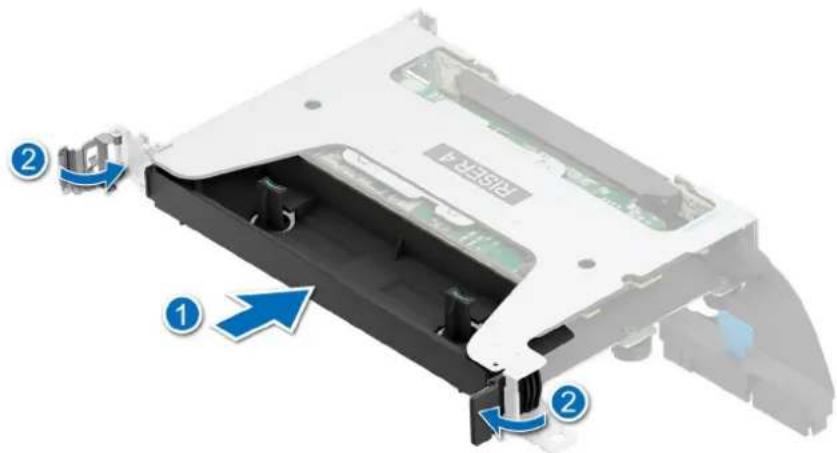

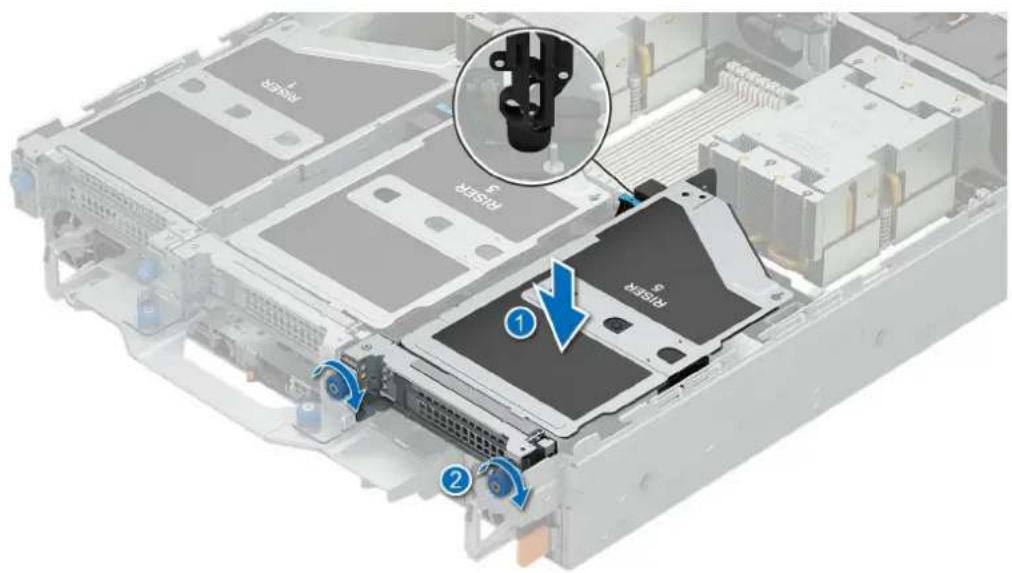

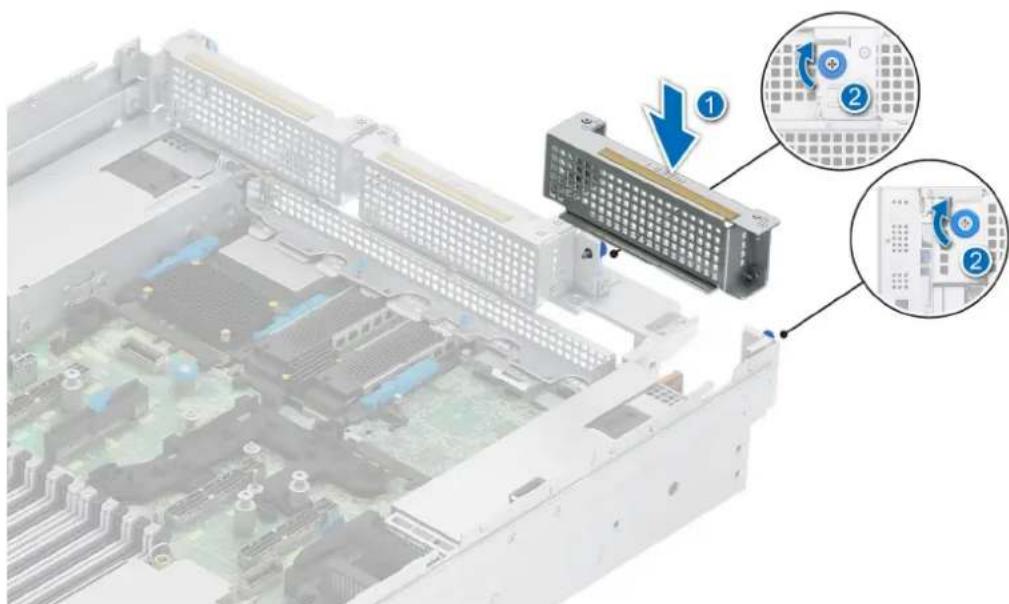

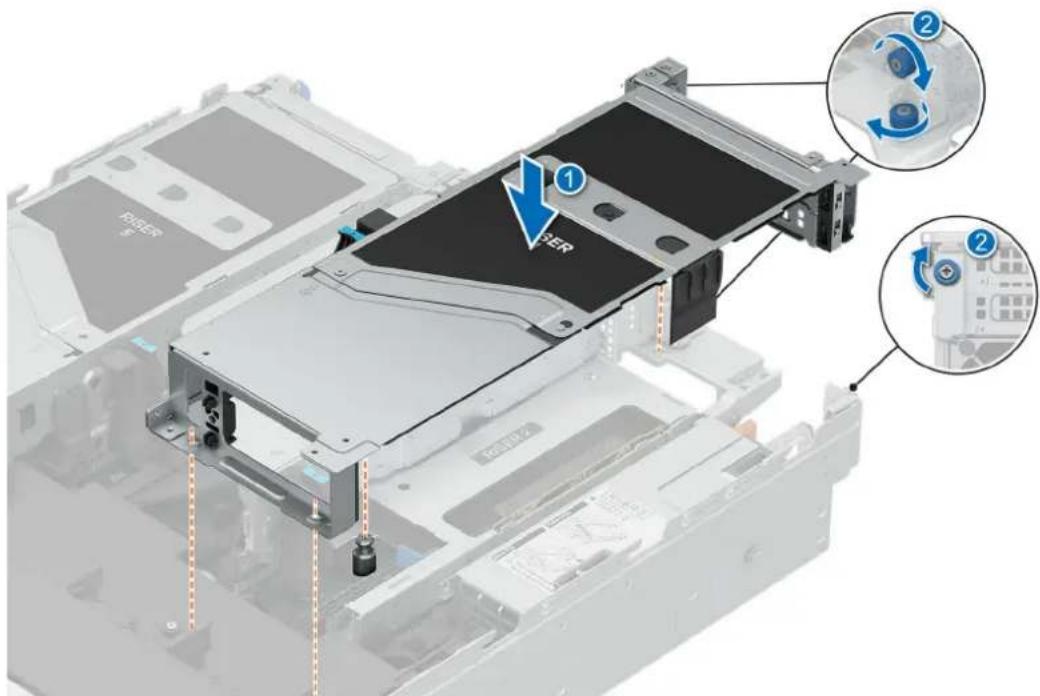

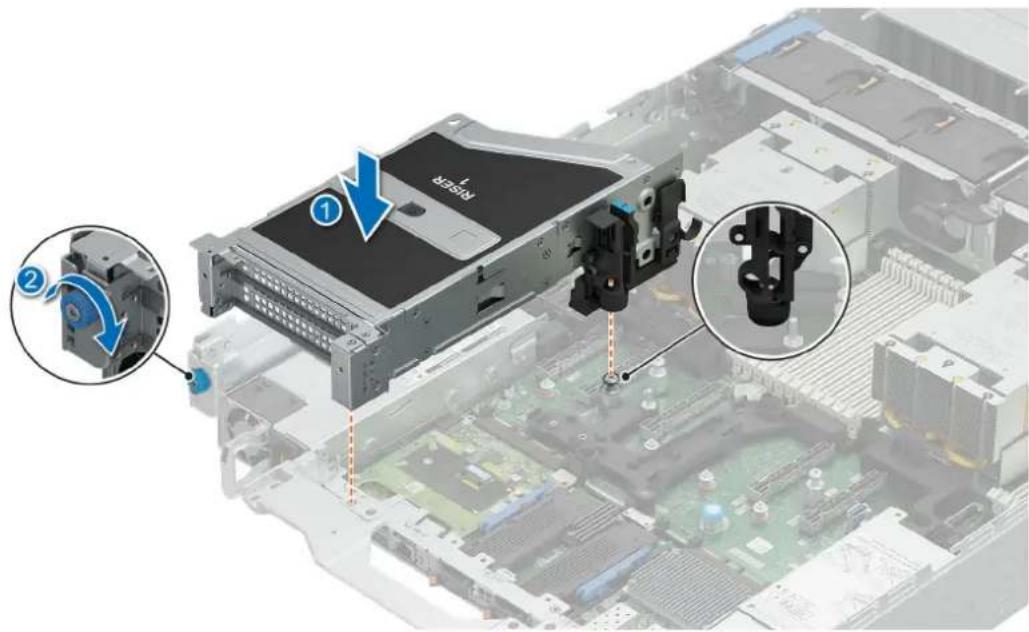

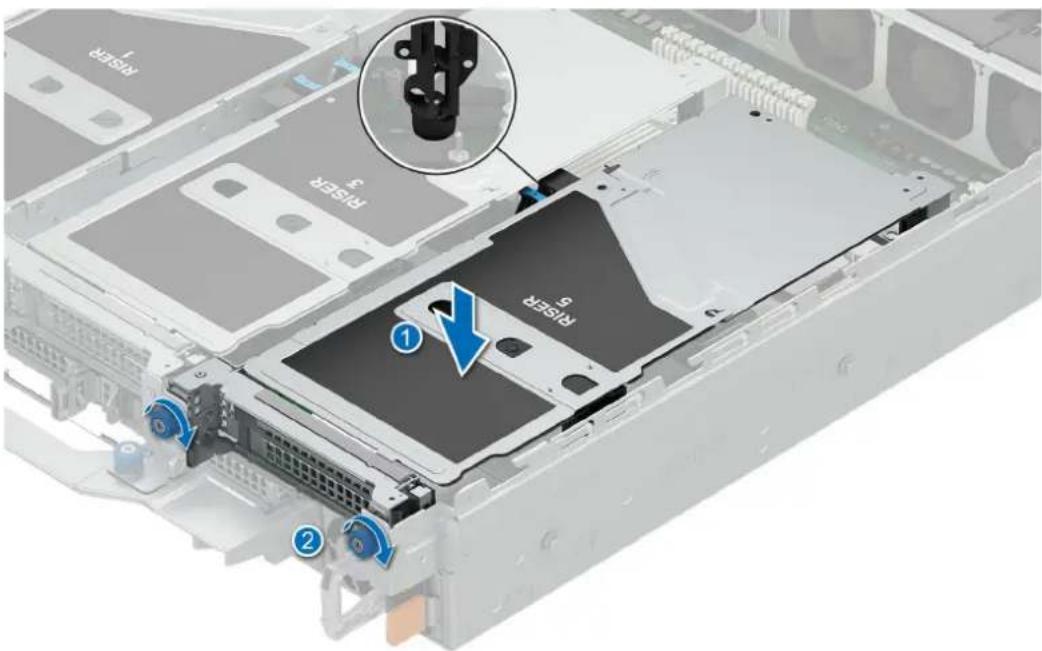

Installation des cartes de montage pour carte d'extension arrière....149

Retrait du processeur graphique double largeur....152

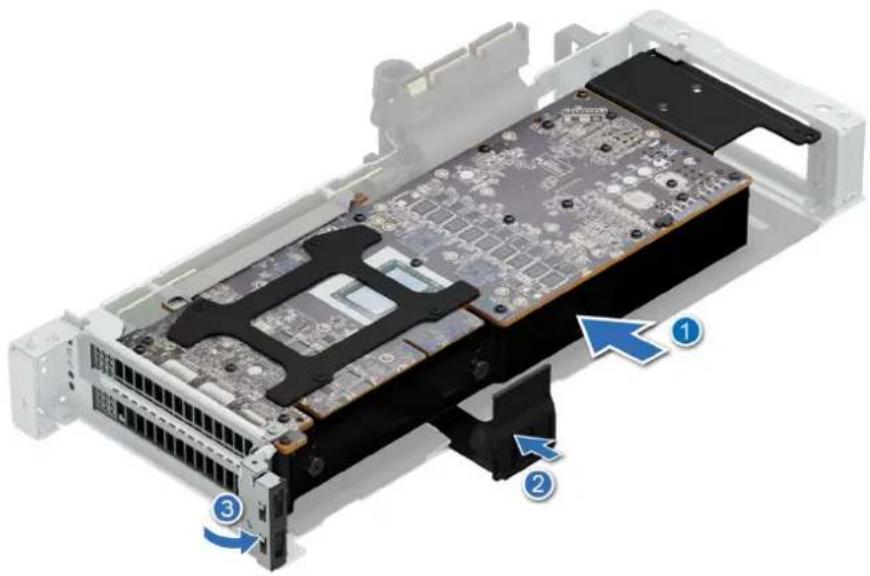

Installation du processeur graphique double largeur.... 156

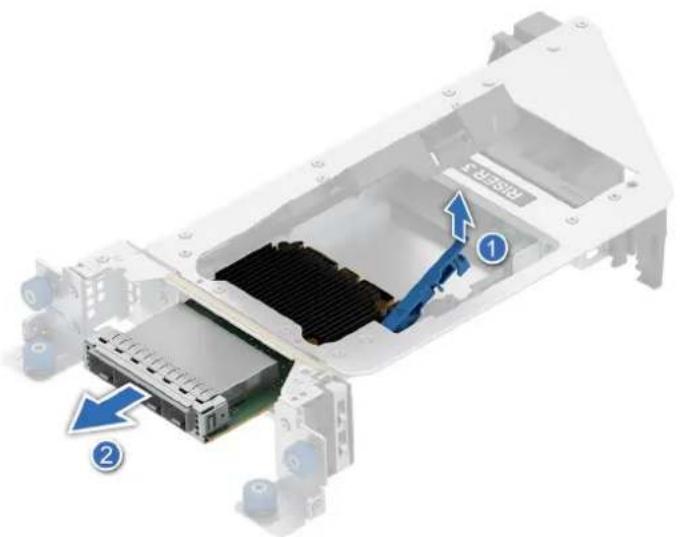

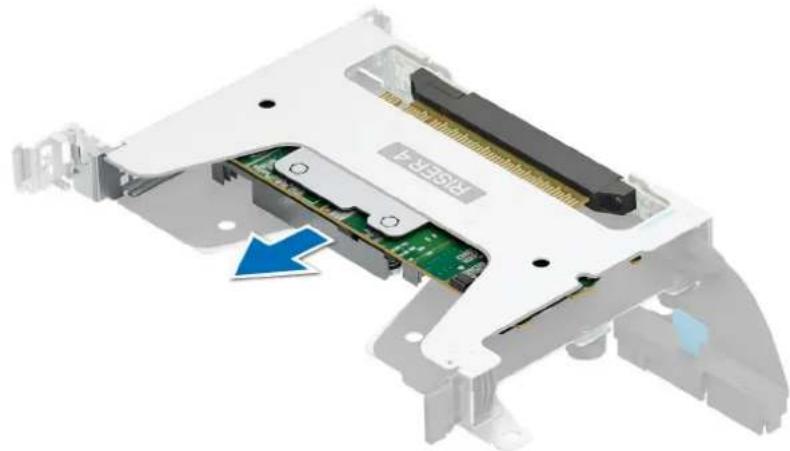

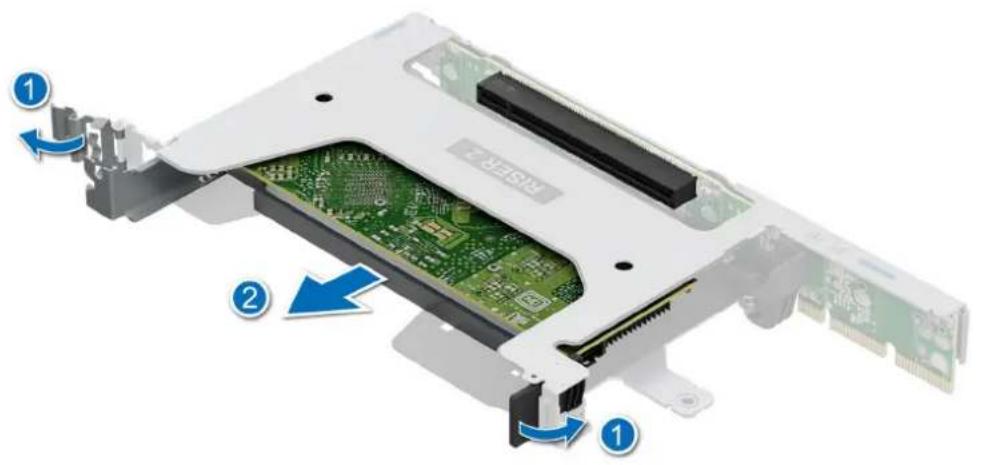

Retrait d'une carte d'extension de la carte de montage pour carte d'extension....159

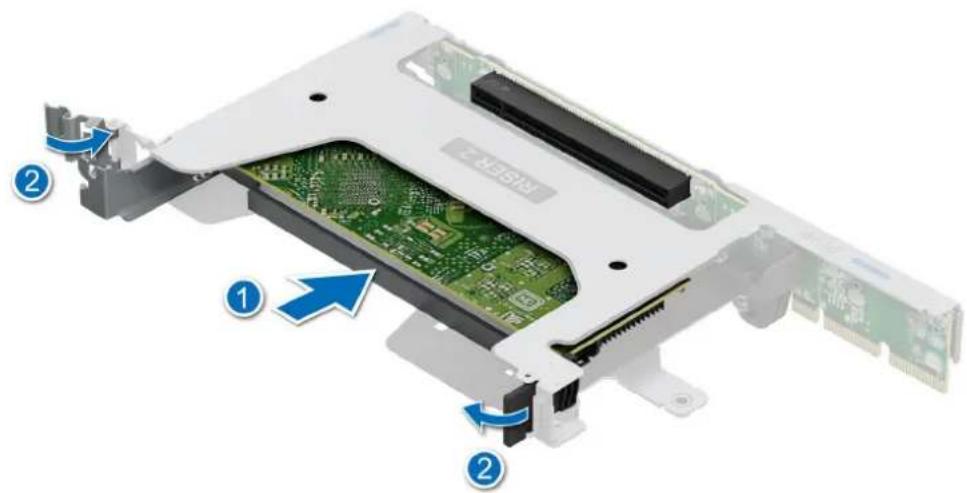

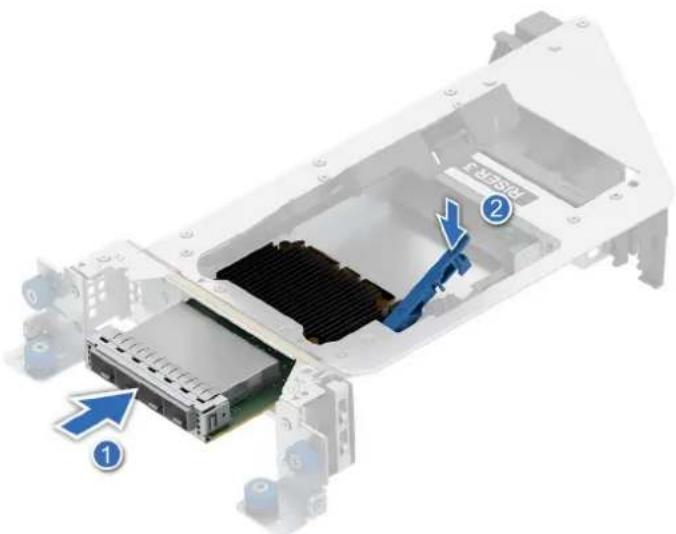

Installation d'une carte d'extension dans la carte de montage pour carte d'extension....165

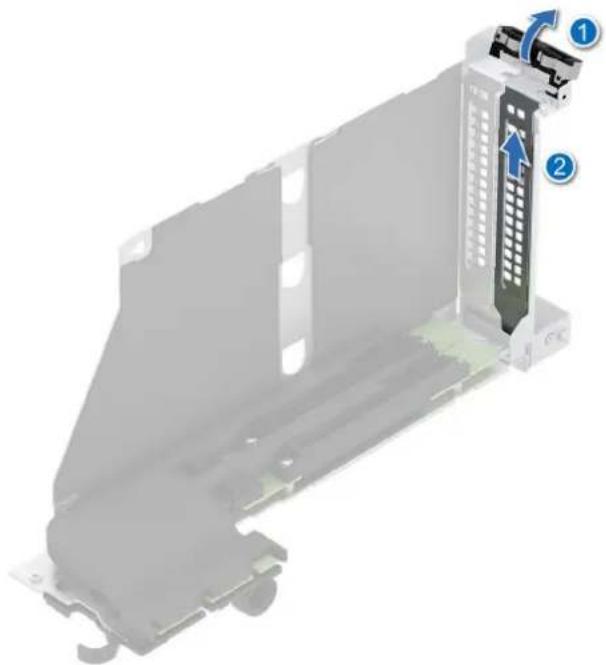

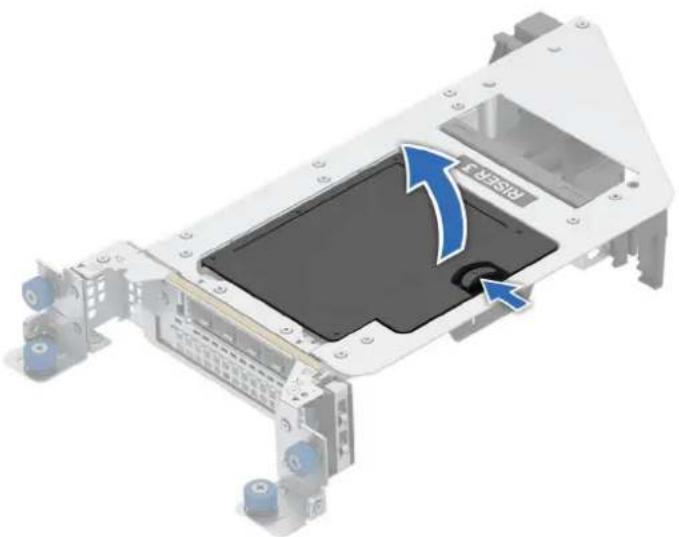

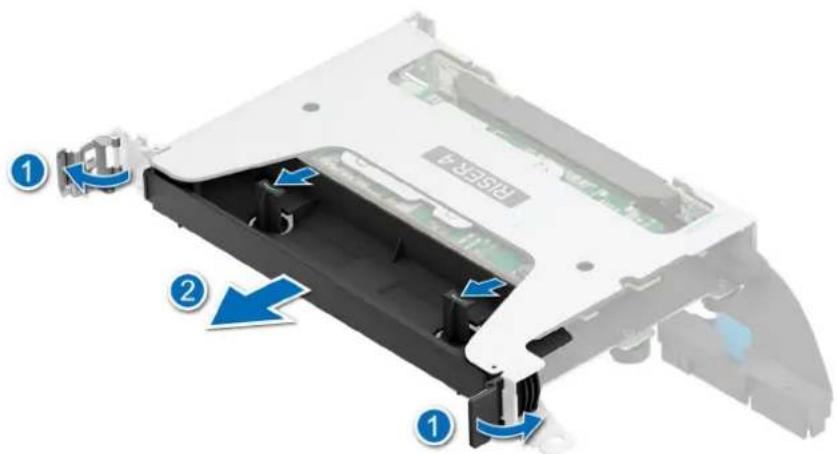

Retrait des caches de carte de montage pour carte d'extension....171

Installation des caches de carte de montage pour carte d'extension.... 173

Module SSD M.2....175

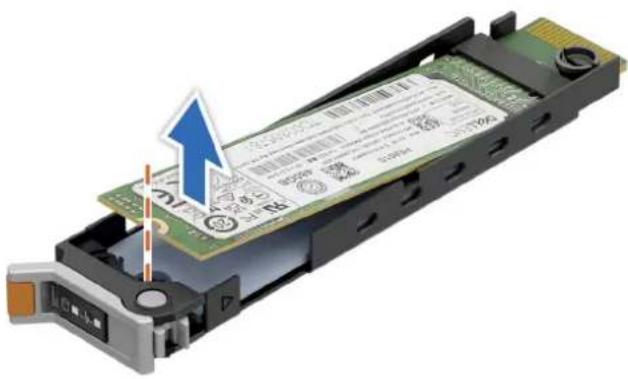

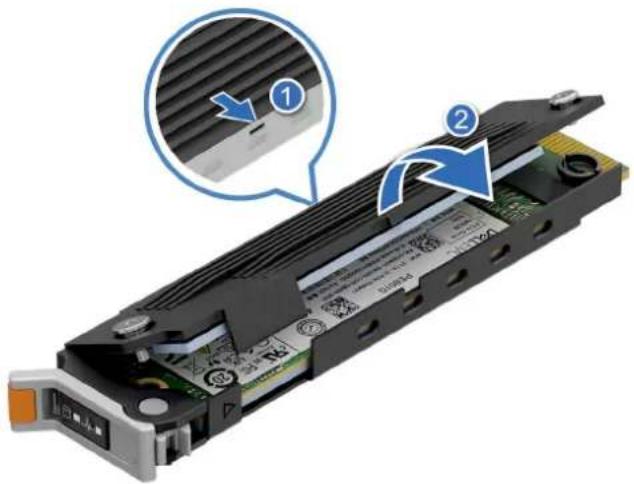

Retrait du module SSD M.2 NVMe....175

Installation du module SSD M.2 NVMe....177

Module BOSS-N1 FDC-MHS en option.... 179

Retrait du cache du contrôleur BOSS-N1 DC-MHS....179

Installation du cache du contrôleur BOSS-N1 DC-MHS....180

Retrait du contrôleur BOSS-N1 DC-MHS arrière.... 180

Installation du contrôleur BOSS-N1 DC-MHS arrière....182

Carte OCP NIC en option....183

Retrait de la carte OCP NIC....183

Installation de la carte OCP NIC....185

Module de contrôle sécurisé (DC-SCM) pour centre de données....186

Retrait de la carte DC-SCM....186

Installation de la carte DC-SCM....187

Carte Attic....188

Retrait de la carte Attic....188

Installation de la carte Attic....189

Restauration du système à l'aide de la fonctionnalité de restauration facile....190

Mise à jour manuelle du numéro de série....191

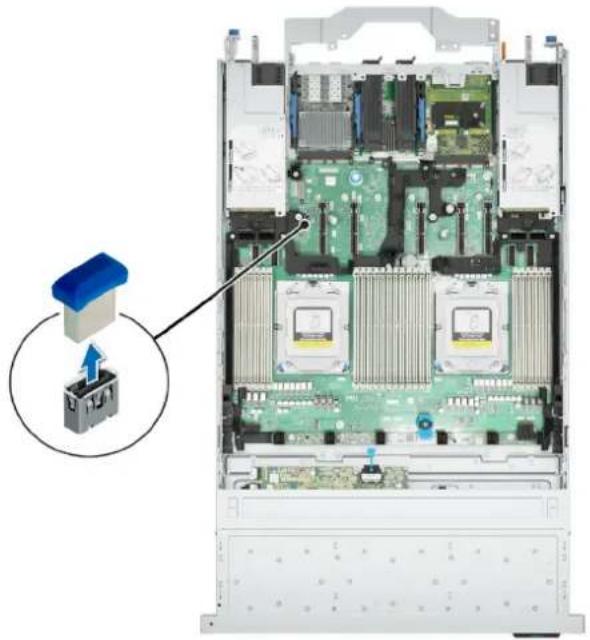

Port USB interne (en option)....192

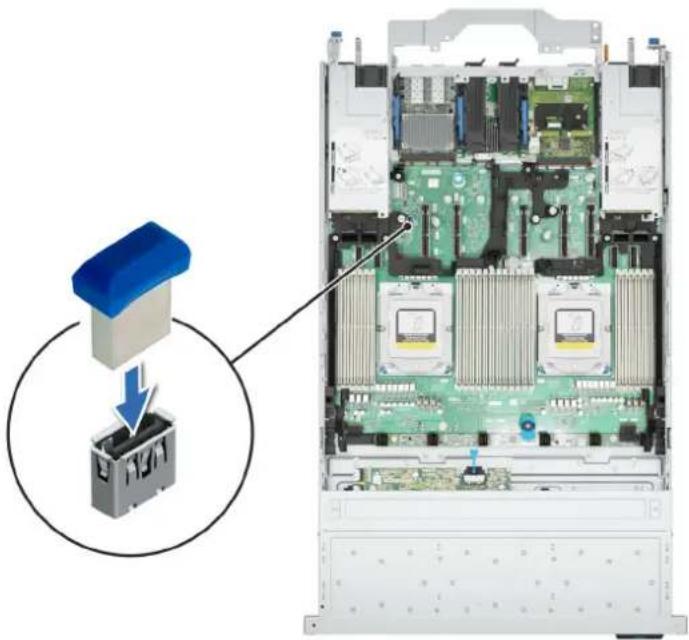

Remplacement de la carte USB interne en option....192

Batterie du système....193

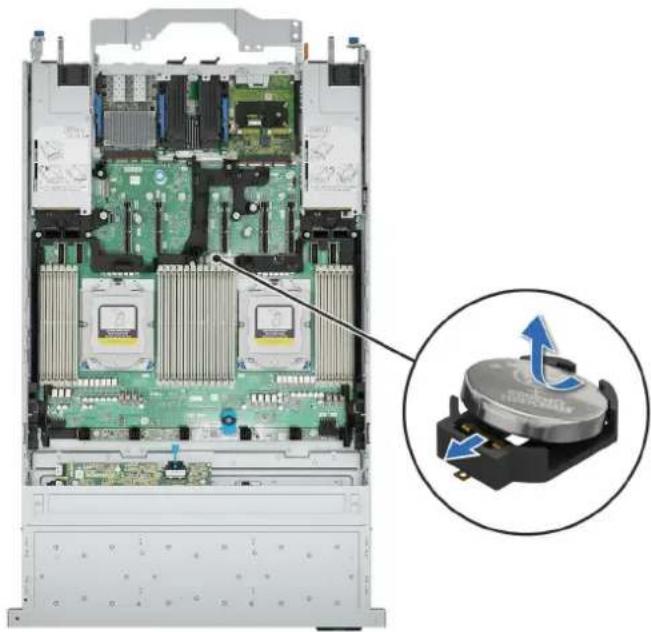

Remise en place de la batterie du système....193

Commutateur d'intrusion....195

Retrait du module du commutateur d'intrusion.... 195

Installation du module du commutateur d'intrusion....196

Bloc d'alimentation....197

Fonctionnalité de disque de secours....197

Retrait du cache du bloc d'alimentation....198

Installation du cache de bloc d'alimentation....199

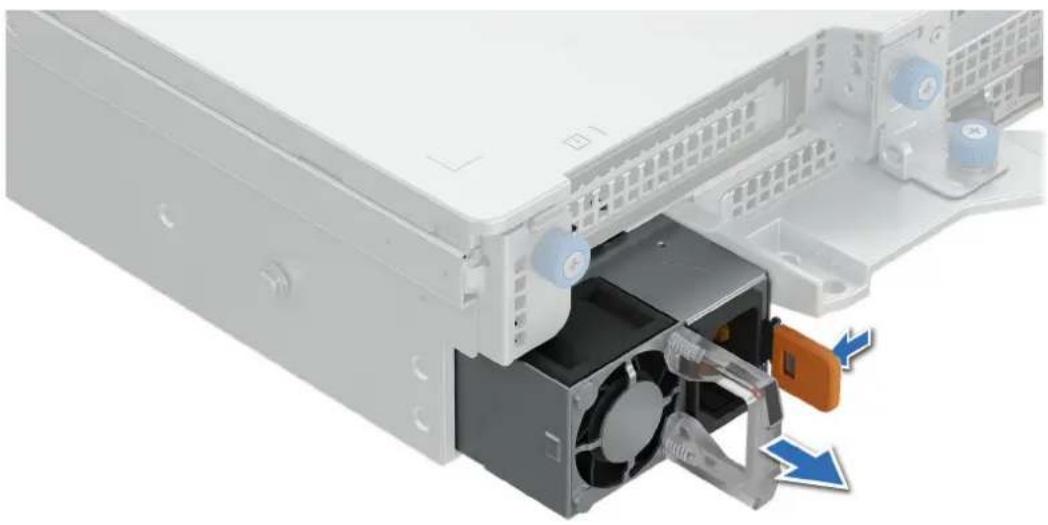

Retrait d'un bloc d'alimentation....200

Installation d'un bloc d'alimentation....200

Retrait de la plaque de recouvrement d'un bloc d'alimentation....202

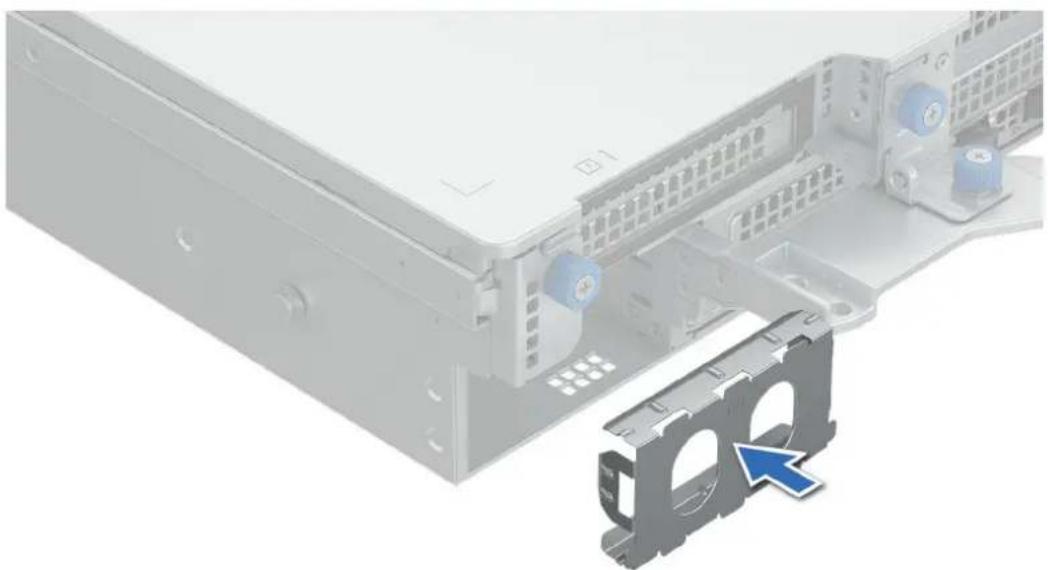

Installation de la plaque de recouvrement d'un bloc d'alimentation....203

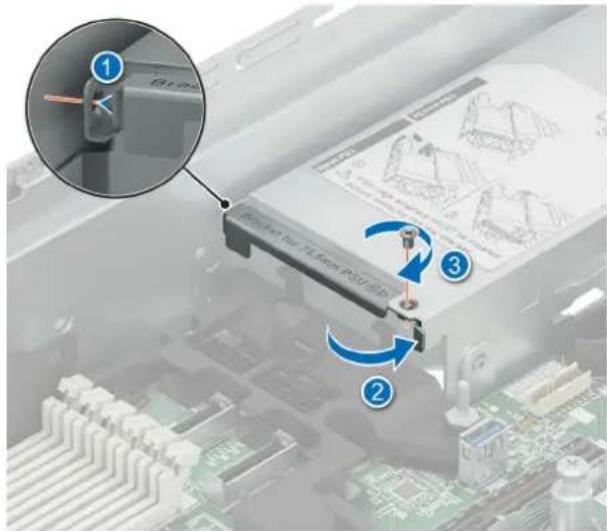

Retrait du support PSU....204

Initialisation du module TPM 2.0 pour les utilisateurs....206

Prise en charge du module TPM....206

Carte HPM....206

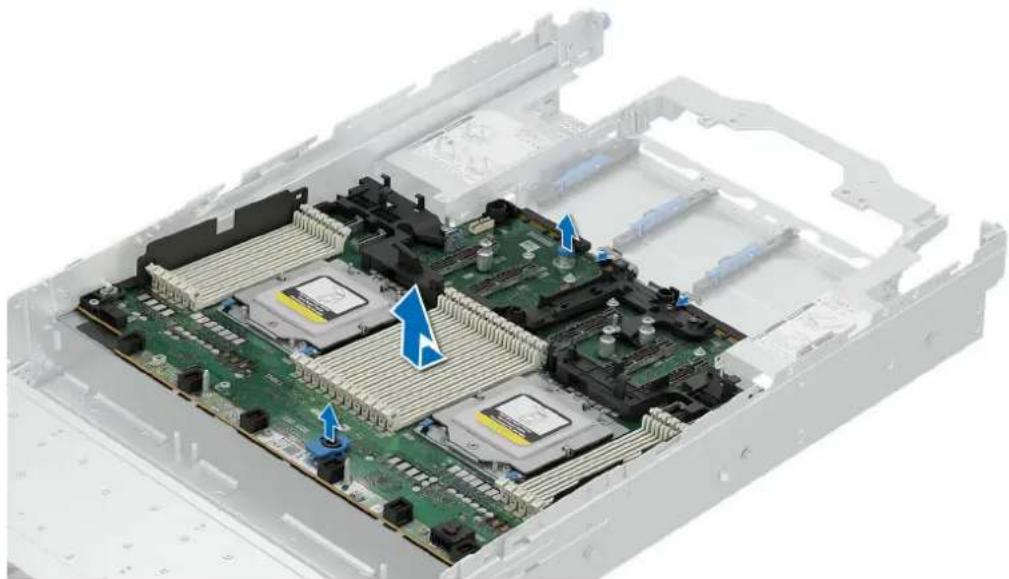

Retrait de la carte HPM....206

Installation de la carte HPM....208

panneau de commande....209

Retrait du panneau de commande droit - principal....209

Installation du panneau de commande droit - principal....210

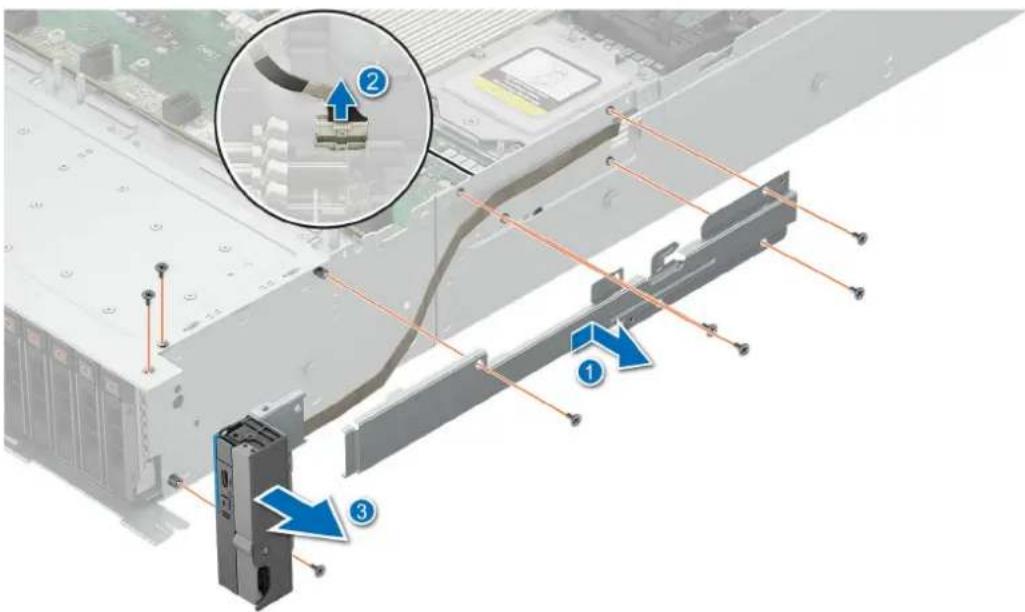

Retrait du panneau de commande gauche - secondaire avec KVM en option....211

Installation du panneau de commande gauche - secondaire....212

Chapitre 9: Kits de mise à niveau....214

Composants du kit de mise à niveau du processeur....214

Kit de module BOSS-N1 DCMHS....215

Kit de processeur graphique....216

Kit de module PERC....216

Chapitre 10: Diagnostics du système et codes des voyants....219

Voyant LED du bouton d'alimentation....219

Codes des voyants d'intégrité du système et d'ID du système....219

Codes du voyant LED iDRAC Direct....220

Codes des voyants de la carte NIC....220

Codes du voyant du bloc d'alimentation....221

Codes des voyants du disque....222

Codes des voyants LED des disques E3.S EDSFF....223

Utilisation des diagnostics du système....224

Diagnostics du système intégré Dell.... 224

Chapitre 11: Connecteurs de la carte HPM et commutateurs DIP.... 226

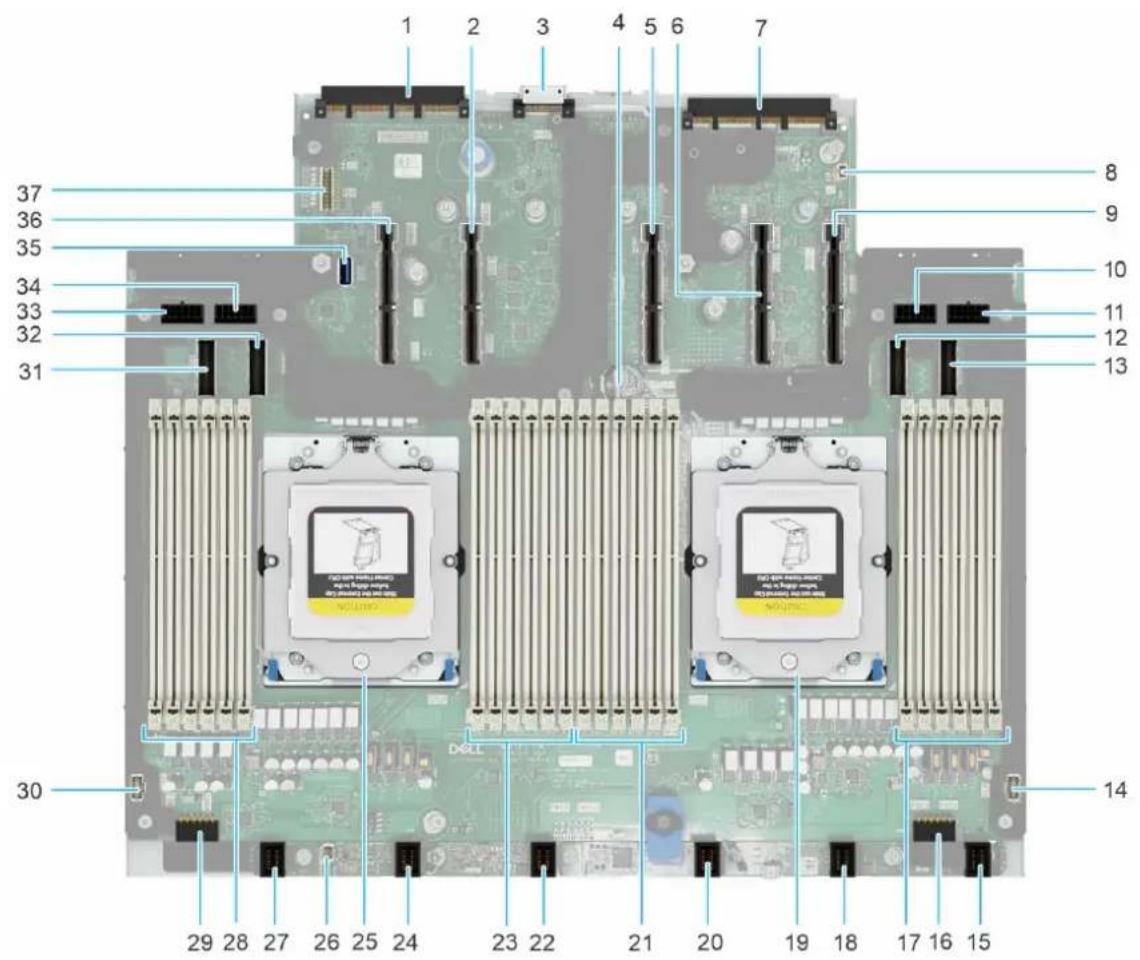

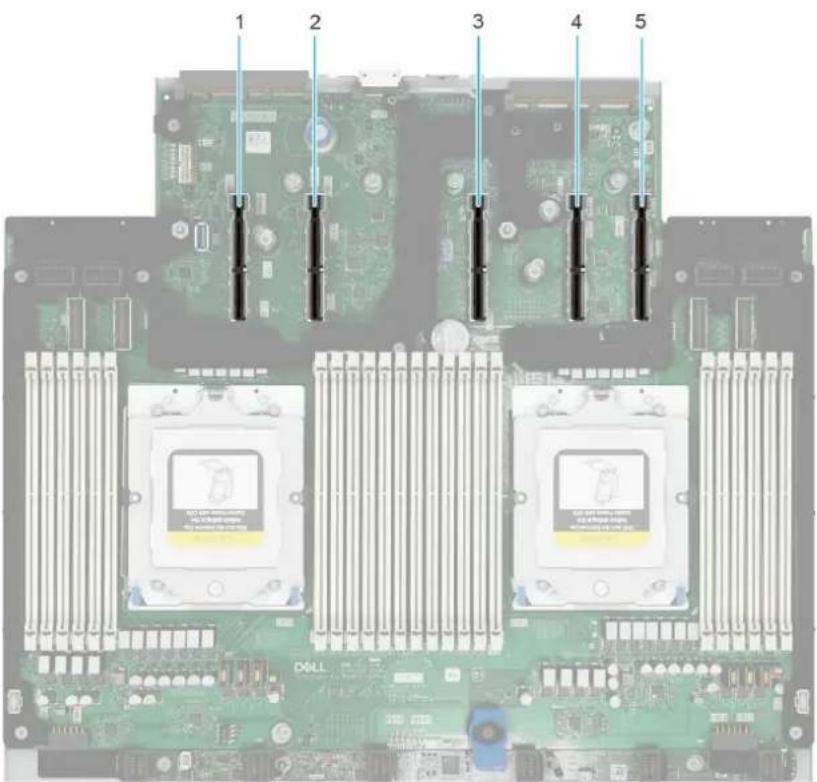

Connecteurs et cavaliers de la carte HPM....226

Paramètres du commutateur DIP 228

Désactivation d'un mot de passe oublié....228

Chapitre 12: Aide disponible.... 230

Informations sur le service de recyclage ou de fin de vie.... 230

Accès aux informations système à l'aide de QRL_Estoque....230

Étiquette MyDell pour les ressources du système PowerEdge R7725système....231

Réception d'un support automatisé avec Passerelle de connexion sécurisée (SCG)....231

Chapitre 13: Ressources de documentation....232

À propos du présent document

Ce document fournit une présentation du système, des informations sur l'installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants.

Configurations et fonctionnalités du système PowerEdge R7725

Le système PowerEdge R7725 est un serveur 2U qui prend en charge les éléments suivants :

• Deux processeurs AMD EPYC série 9005 de 5 ^e génération avec jusqu'à 192 cœurs par processeur.
• Refroidissement liquide direct (DLC) en option pour les configurations et/ou la référence SKU du processeur requis

- 24 logements DIMM

- Deux blocs d'alimentation CA ou CC redondants

- Configuration sans fond de panier

- Jusqu'à 8 disques universels de 2,5 pouces

- Jusqu'à 12 disques SAS/SATA de 3,5 pouces

- Jusqu'à 16 disques SAS/SATA de 2,5 pouces

- Jusqu'à 24 disques SAS/SATA de 2,5 pouces

- Jusqu'à 16 disques SAS/SATA de 2,5 pouces + 8 disques RAID NVMe U.2 ou de 2,5 pouces

- Jusqu'à 8 disques NVMe EDSFF E3.S de 5e génération

- Jusqu'à 16 disques NVMe EDSFF E3.S de 5e génération

- Jusqu'à 32 disques NVMe EDSFF E3.S Gen5

- Jusqu'à 40 disques NVMe EDSFF E3.S Gen5

i REMARQUE : Pour plus d'informations sur l'échange à chaud des disques SSD NVMe PCIe, consultez le Guide de l'utilisateur des disques SSD Dell Express Flash NVMe PCIe sur Page de support Dell > Parcourir tous les produits > Infrastructure > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Sélectionnez ce produit > Documentation > Manuels et documents.

i REMARQUE : Toutes les instances de disques SAS et SATA sont appelées disques dans ce document, sauf indication contraire.

i REMARQUE : La carte système est appelée carte HPM (Host Processor Module) dans ce document.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Sujets :

- Configurations système : vue avant du système PowerEdge R7725

- Configurations système : vue arrière du système PowerEdge R7725

- Configurations système : vue interne du R7725 PowerEdge système

- Localisation du code de service express et de l'étiquette de service

- Étiquette des informations système

- Matrice de compatibilité rack et de dimensionnement des rails

Configurations système : vue avant du système PowerEdge R7725

Figure 1. Vue avant de la configuration sans fond de panier

Tableau 1. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.[IMAGE] REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.[IMAGE] REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Panneau vide S/O Panneau vide pour permettre			à l'air de circuler pour une efficacité thermique optimale.
3. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et

Tableau 1. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			le bouton d'identification du système.
4. Numéro de série express S/O L	l'étiquette de service Express		est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'iDRAC.

Figure 2. Vue avant à 8 disques universels de 2,5 pouces

Tableau 2. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-A 2.0	(LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système. i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.

Tableau 2. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			i REMARGUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau vide S/O Panneau vide pour permettre			à l'air de circuler pour une efficacité thermique optimale.
4. Panneau vide S/O Panneau vide pour permettre			à l'air de circuler pour une efficacité thermique optimale.
5. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
6 Numéro de série express S/O L	L'étiquette de service Express		est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'idRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'idRAC.

Figure 3. Vue avant du système à 12 disques SATA/SAS de 3,5 pouces

Tableau 3. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).

Tableau 3. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.1 REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.1 REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
4. Numéro de série express S/O L'étiquette de service Express			est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'idRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'idRAC.

Figure 4. Vue avant du système à 16 disques SAS/SATA de 2,5 pouces

Tableau 4. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système. i REMARGUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran. i REMARGUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau vide S/O Panneau vide pour permettre			à l'air de circuler pour une efficacité thermique optimale.
4. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.

Tableau 4. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
5. Numéro de série express S/O L'	l'étiquette de service Express		est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'iDRAC.

Figure 5. Vue avant du système à 24 disques SAS/SATA de 2,5 pouces

Tableau 5. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système. i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran. i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA

Tableau 5. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
4. Numéro de série express S/O L'étiquette de service Express			est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'idRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'idRAC.

Figure 6. Vue avant d'un système à 16 disques de 2,5 pouces + 8 disques U.2 NVMe de 2,5 pouces

Tableau 6. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.

Tableau 6. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
4. Numéro de série express S/O L'étiquette de service Express			est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'iDRAC.

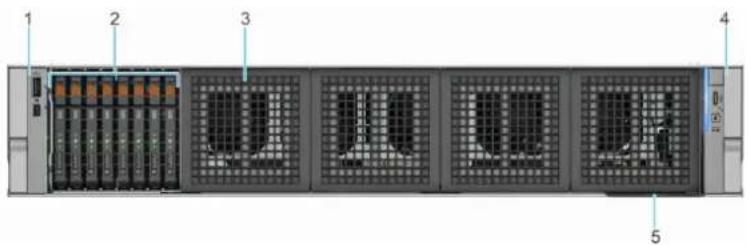

Figure 7. Vue avant du système à 8 disques NVMe EDSFF E3.S

Tableau 7. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).

Tableau 7. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			●Port USB 2.0 Type-A (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.1 REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.1 REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau vide S/O Permet d'installer les disques			pris en charge sur votre système.
4. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
5. Numéro de série express S/O L'étiquette de service Express			est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'iDRAC.

Figure 8. Vue avant du système à 16 disques NVMe EDSFF E3.S

Tableau 8. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.1 REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.1 REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau vide S/O Permet d'installer les disques			pris en charge sur votre système.
4. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
5. Numéro de série express S/O L'étiquette de service Express			est une étiquette amovible

Tableau 8. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'iDRAC.

Figure 9. Vue avant du système à 32 disques NVMe EDSFF E3.S Gen5

Tableau 9. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.●Mini-DisplayPort : permet de connecter un appareil d'affichage au système.
			i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran.
			i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers

Tableau 9. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau vide S/O Permet d'installer les disques			pris en charge sur votre système.
4. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
5. Numéro de série express S/O L'étiquette de service Express			est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'idRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'idRAC.

Figure 10. Vue avant du système à 40 disques NVMe EDSFF E3.S Gen5

Tableau 10. Fonctionnalités disponibles à l'avant du système

Élément Ports, panneaux et	logements	Icône Description
1. Panneau de commande gauche	(LCP) - secondaire	S/O Contient le port USB-	A 2.0 (LCP/KVM secondaire en option) et le port Mini DisplayPort (LCP/KVM secondaire en option).●Port USB-A 2.0 (LCP/KVM secondaire en option) : ce port est compatible en USB 2.0 avec les fonctions LCP/KVM secondaire en option.

Tableau 10. Fonctionnalités disponibles à l'avant du système (suite)

Élément Ports, panneaux et	logements	Icône Description
			●Mini-DisplayPort : permet de connecter un appareil d'affichage au système. i REMARQUE : Utilisez un câble certifié Mini-DisplayPort vers DisplayPort, conforme aux normes VESA DisplayPort pour la sortie vidéo avec un écran. i REMARQUE : Les adaptateurs Mini-DisplayPort vers VGA ou Mini-DisplayPort vers HDMI ne sont pas recommandés.
2. Disque S/O Permet d'installer les disques			pris en charge sur votre système.
3. Panneau de commande droit	(RCP) - principal	S/O Contient le bouton	d'alimentation, un port USB 2.0 Type-C (HOST/BMC direct) et le bouton d'identification du système.
4. Numéro de série express S/O L'étiquette de service Express			est une étiquette amovible qui contient des informations système, telles que l'étiquette de service, la carte NIC, l'adresse MAC, etc. Si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, l'étiquette de service Express contient également le mot de passe sécurisé par défaut de l'iDRAC.

REMARQUE : Pour plus d'informations sur les ports, voir la section Caractéristiques techniques dans le Manuel d'installation et de maintenance disponible sur la page des manuels PowerEdge.

Configurations système : vue arrière du système PowerEdge R7725

Figure 11. Vue arrière du système, configuration de refroidissement liquide direct (DLC)

Tableau 11. Vue arrière du système

Élément Ports, panneaux ou	logements	Icône Description
1 Carte de montage 2 pour carte	d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
2 Carte de montage 1 pour carte	d'extension PCIe	S/O Permet de connecter une deuxième carte OCP 3.0.
3 Carte de montage 5 pour carte	d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
4 Bloc d'alimentation (PSU 2) Indique le bloc d'alimentation 2.		2
5 Ports NIC OCP S/O Ce port prend en charge			OCP 3.0.
6 BOSS-N1 DC-MHS S/O Permet	d'installer le module		DC-MHS (Datacenter Modular Hardware System) BOSS-N1.
7 Tubes du module de	refroidissement liquide	S/O Le refroidissement à froid circule dans le système à partir d'un tube et le refroidissement à chaud quitte le système à partir d'un autre tube.
8 Port Ethernet BMC dédié Vous permet d'accéder à		□ □ □	distance à Open Server Manager.
9 Port USB 3.1 Le port USB est à 9 broches		###	et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
10 Port USB 3.1 Le port USB est à 9 broches		###	et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
11 Port VGA Permet de connecter un appareil		IOI	d'affichage au système.
12 Bloc d'alimentation (PSU 1)		Indique le bloc d'alimentation 1.

Figure 12. Vue arrière du système

Tableau 12. Vue arrière du système

Élément Ports, panneaux ou	logements	Icône Description
1 Carte de montage 1 pour carte	d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
2 Carte de montage 3 pour carte	d'extension PCIe	S/O Permet de connecter une deuxième carte OCP 3.0.
3 Carte de montage 5 pour carte	d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
4 Bloc d'alimentation (PSU 2) Indique le bloc d'alimentation 2.		2
5 Ports NIC OCP S/O Ce port prend en charge			OCP 3.0.
6 Carte de montage 4 pour carte	d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
7 BOSS-N1 DC-MHS S/O Permet	d'installer le module		DC-MHS (Datacenter Modular Hardware System) BOSS-N1.
8 Carte de montage 2 pour carte	d'extension PCIe	S/O Permet de connecter des cartes d'extension PCI Express.
9 Port Ethernet BMC dédié Vous permet d'accéder à			distance à Open Server Manager.
10 Port USB 3.1 Le port USB est à 9 broches		↔	et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
11 Port USB 3.1 Le port USB est à 9 broches		↔	et est compatible USB 3.0. Ce port permet de connecter des périphériques USB au système.
12 Port VGA Permet de connecte un appareil		IOI	d'affichage au système.
13 Bloc d'alimentation (PSU 1)		Indique le bloc d'alimentation 1.

Configurations système : vue interne du R7725 PowerEdge système

Figure 13. Intérieur du système avec une configuration par refroidissement liquide direct (DLC)

1. Poignée du châssis
2. Support central du module DLC
3. Carte de montage 2
4. Commutateur d'intrusion
5. Carte du module de processeur hôte (HPM)
6. Module DLC pour le processeur 0
7. Sockets de mémoire DIMM pour le processeur 0
8. Ventilateurs de refroidissement
9. Fond de panier
10. Numéro de série express

11. Loquet de déverrouillage du fond de panier

12. Bâti de ventilateur

13. Sockets de mémoire DIMM pour le processeur 1
14. Module DLC pour le processeur 0
15. Carte de montage 4

Figure 14. À l'intérieur du système

1. Poignée du châssis
2. Module de contrôle sécurisé (DC-SCM) pour datacenter
3. PSU 1
4. TPM
5. Commutateur d'intrusion
6. Carte du module de processeur hôte (HPM)
7. Module de dissipateur de chaleur du processeur 0
8. Sockets de mémoire DIMM pour le processeur 0
9. Ventilateurs de refroidissement
10. Fond de panier
11. Numéro de série express
12. Loquet de déverrouillage du fond de panier
13. Bâti de ventilateur
14. Sockets de mémoire DIMM pour le processeur 1
15. Module de dissipateur de chaleur du processeur 1
16. Poignée HPM
17. PSU 2
18. Carte OCP 3.0 NIC
19. Module BOSS-N1 DC-MHS

Figure 15. Vue interne du système muni de toutes les cartes de montage

1. Poignée du châssis
2. PSU 1
3. Carte de montage 2
4. Carte de montage 1
5. Commutateur d'intrusion
6. Carte de montage 3
7. Carte du module de processeur hôte (HPM)
8. Carénage d'aération
9. Ventilateurs de refroidissement
10. Fond de panier
11. Numéro de série express
12. Loquet de déverrouillage du fond de panier
13. Bâti de ventilateur
14. Carte de montage 5
15. Carte de montage 4
16. PSU 2

Figure 16. Intérieur du système muni des cartes de montage 1, 3 et 5

1. Poignée du châssis
2. PSU 1
3. Carte de montage 1
4. Commutateur d'intrusion
5. Carte du module de processeur hôte (HPM)
6. Module de dissipateur de chaleur du processeur 0
7. Sockets de mémoire DIMM pour le processeur 0
8. Ventilateurs de refroidissement
9. Fond de panier
10. Numéro de série express
11. Module PERC avant
12. Bâti de ventilateur
13. Sockets de mémoire DIMM pour le processeur 1
14. Module de dissipateur de chaleur du processeur 1
15. Carte de montage 3
16. Carte de montage 5
17. PSU 2

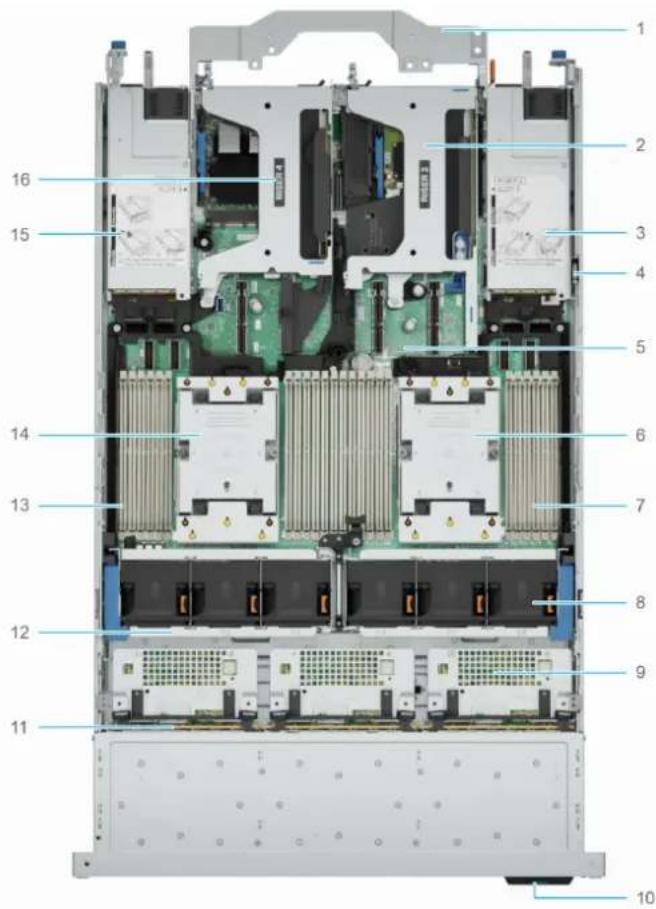

Figure 17. Intérieur du système muni de la carte de montage 2 et de la carte de montage 4

1. Poignée du châssis
2. Carte de montage 2
3. PSU 1
4. Commutateur d'intrusion
5. Carte du module de processeur hôte (HPM)
6. Module de dissipateur de chaleur du processeur 0
7. Sockets de mémoire DIMM pour le processeur 0
8. Ventilateurs de refroidissement
9. Module PERC avant
10. Numéro de série express
11. Fond de panier
12. Bâti de ventilateur
13. Sockets de mémoire DIMM pour le processeur 1
14. Module de dissipateur de chaleur du processeur 1
15. PSU 2
16. Carte de montage 4

Figure 18. Vue intérieure du système muni des cartes de montage 2, 3 et 4

1. Poignée du châssis
2. PSU 1
3. Carte de montage 2
4. Commutateur d'intrusion
5. Carte du module de processeur hôte (HPM)
6. Module de dissipateur de chaleur du processeur 0
7. Sockets de mémoire DIMM pour le processeur 0
8. Ventilateurs de refroidissement
9. Fond de panier
10. Numéro de série express
11. Loquet de déverrouillage du fond de panier
12. Bâti de ventilateur
13. Sockets de mémoire DIMM pour le processeur 1
14. Module de dissipateur de chaleur du processeur 1
15. Carte de montage 3
16. Carte de montage 4
17. PSU 2

i REMARQUE : La carte système est appelée carte HPM (Host Processor Module) dans ce document.

Localisation du code de service express et de l'étiquette de service

Le code de service express et le numéro de série uniques permettent d'identifier le système.

L'étiquette de service express se trouve à l'avant du système et inclut diverses informations sur le système, comme l'étiquette de service, le code de service express, la date de fabrication, la carte NIC, l'adresse MAC, l'étiquette de code QR MyDell, etc.

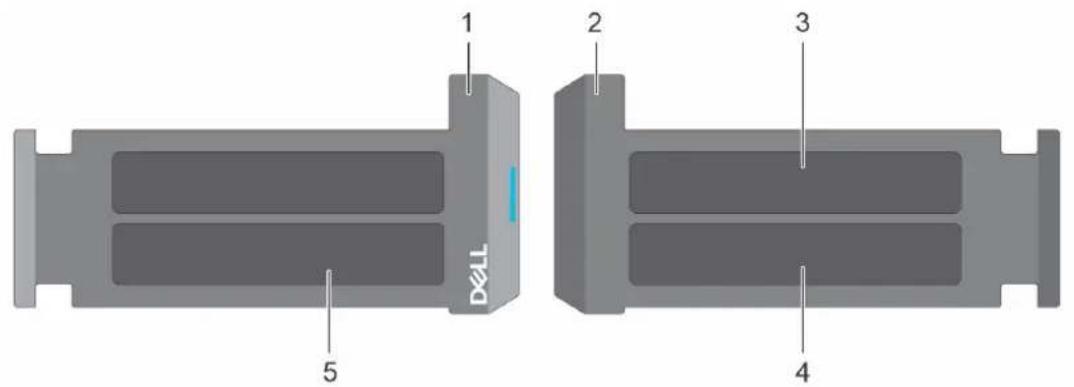

Figure 19. Localisation du code de service express et de l'étiquette de service

1. Étiquette de service express (vue avant)
2. Étiquette de service express (vue arrière)
3. OMM (non applicable)
4. Mot de passe et adresse MAC
5. Étiquette de service, code de service express, étiquette de code QR MyDell

L'étiquette MEST (Mini Enterprise Service Tag) se trouve à l'arrière du système et inclut l'étiquette de service et le code de service express. Le code de service express (Exp Svc Code) est utilisé par Dell pour acheminer les appels de support vers le personnel approprié.

Étiquette des informations système

L'étiquette d'information du système se trouve sur la face arrière du capot du système.

Figure 20. Présentation mécanique

Figure 21. Informations sur la mémoire

Figure 22. Présentation de la configuration électrique

Figure 23. Étiquette d'avertissement

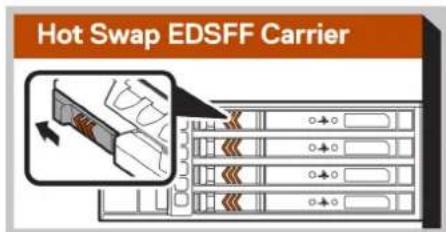

Figure 24. Échange à chaud du support EDSFF

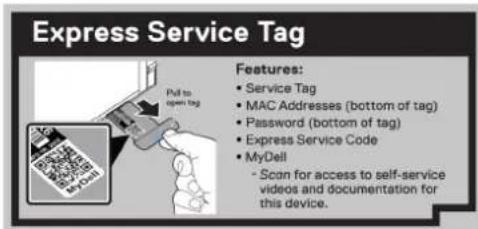

Figure 25. Numéro de série express

Matrice de compatibilité rack et de dimensionnement des rails

Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, voir la Matrice de compatibilité rack et de dimensionnement des rails des systèmes d'entreprise Dell disponible sur matrice-rail-rack.

Ce document fournit les informations ci-dessous :

• Informations spécifiques sur les types de rails et leurs fonctionnalités
• Plage d'ajustement des rails pour différents types de brides de montage de rack
• Profondeur des rails avec et sans accessoires de gestion des câbles.
• Types de racks supportés pour différents types de brides de montage de rack.

Caractéristiques techniques

Ce chapitre présente les caractéristiques techniques et environnementales de votre système.

REMARQUE : Ce document fournit une liste complète des fonctionnalités du produit. Toutefois, les fonctionnalités marquées d'un astérisque (*) ne seront peut-être pas disponibles au lancement et seront introduites dans les futures mises à jour. Veuillez noter que ce document ne confirme pas la disponibilité ou le calendrier de publication des fonctionnalités. Pour accéder aux informations les plus précises et les plus récentes sur la disponibilité des fonctionnalités, consultez la page du configurateur de produits sur dell.com.

Sujets :

•Dimensions du boîtier
- Poids du système
- Spécifications du processeur
- Spécifications des blocs d'alimentation (PSU)
•Caractéristiques techniques des ventilateurs
- Systèmes d'exploitation pris en charge
- Spécifications de la batterie du système
- Caractéristiques des cartes de montage de cartes d'extension
• Spécifications de la mémoire
- Caractéristiques du contrôleur de stockage
•Disques
•Caractéristiques du processeur graphique
- Spécifications des ports et connecteurs
•Caractéristiques vidéo
• Spécifications environnementales

Dimensions du boîtier

Figure 26. Dimensions du boîtier

Tableau 13. Dimensions du châssis du PowerEdge R7725

Disques Xa Xb Y Za Zb Zc
Toutes les configurations	482,0 mm(18,98 pouces)	434 mm(17,09 pouces)	86,8 mm (3,42 pouces)	30,78 mm(1,21 pouce)Avec panneau29,89 mm(1,18 pouce)Sansk panneau	700,7 mm(27,59 pouces)De l'oreille à laparoi arrière	771,62 mm(30,38 pouces)De l'oreille à lapoignée du bloc d'alimentation

REMARQUE : La distance Zb renvoie à la surface externe de la paroi arrière nominale où se trouvent les connecteurs d'E/S de la carte HPM.

Poids du système

Tableau 14. Poids du système PowerEdge R7725

Configuration système Poids maximal (avec tous les disques durs ou SSD)
Configuration sans fond de panier 25,1 kg (55,34 livres)

Tableau 14. Poids du système PowerEdge R7725 (suite)

Configuration système Poids maximal (avec tous les disques durs ou SSD)
8 disques universels de 2,5 pouces 27,5 kg (60,63 livres)
12 disques SAS/SATA de 3,5 pouces 36,1 kg (69,67 livres)
16 disques SAS/SATA de 2,5 pouces 29,3 kg (64,59 livres)
16 disques SAS/SATA de 2,5 pouces + 8 disques RAID NVMe U.2 ou de 2,5 pouces	28,74 kg (63,36 livres)
24 disques SAS/SATA de 2,5 pouces 31,8 kg (70,11 livres)
16 disques NVMe EDSFF E3.S de 5e génération 25,47 kg (56,15 livres)
8 disques NVMe EDSFF E3.S de 5e génération 24,33 kg (53,64 livres)
32 disques NVMe EDSFF E3.S de 5e génération 31,14 kg (68,65 livres)
40 disques NVMe EDSFF E3.S de 5e génération 29,92 kg (65,96 livres)

Tableau 15. Recommandations relatives à la gestion du poids du PowerEdge R7725

Poids du boîtier Description
40 à 70 livres Deux personnes recommandées pour le soulever.
70 à 120 livres Trois personnes recommandées pour le soulever.
≥ 121 livres Utilisation d’un dispositif de levage de serveur recommandée.

Spécifications du processeur

Tableau 16. Spécifications du processeur PowerEdge R7725

Processeur pris en charge Nombre de processeurs pris en charge
Processeur AMD EPYC série 9005 de 5^e génération Deux

Spécifications des blocs d'alimentation (PSU)

Le système PowerEdge R7725 prend en charge jusqu'à deux blocs d'alimentation CA ou CC.

Tableau 17. Spécifications des blocs d'alimentation (PSU)

Bloc d'alimentation Classe Dissipation thermique (maximale) (BTU/h)			Fréquence (Hz)	Tension d'entrée	Courant (A)
3200 W CA	Titanium	12000.	50/60	200 à 240 V CA.	16.
3200 W CCHT	S/O	12000.	s.o.	240 VCC	14,5.
3 200 XLAC*	Titanium	12000.	50/60	277 V CA	12,9.
3 200 XHVDC*	S/O	12000.	s.o.	336 VCC	10,47.
2 400 W CA*	Titanium	9000.	50/60	100 à 240 V CA.	16 à 13,2
2 400 W CCHT*	S/O	9000.	s.o.	240 VCC	10,9.
1800 W CA*	Titanium	6750.	50/60	200 à 240 V CA.	9,8 à 8,2
1800 W CCHT*	S/O	6750.	s.o.	240 VCC	8,2.
1500 W CA	Titanium	5625.	50/60	100 à 240 V CA.	12 à 8,2
1500 W CCHT	S/O	5625.	s.o.	240 VCC	6,8.

Tableau 17. Spécifications des blocs d'alimentation (PSU) (suite)

Bloc d'alimentation Classe Dissipation thermique(maximale) (BTU/h)			Fréquence(Hz)	Tensiond'entrée	Courant (A)
1 500 W XLAC* Titanium	5625. 50/60 277	V CA 6,1.
1 500 W XHVDC* S/O 5	625. s.o. 336 VCC	4,91.
1400 W -48 V S/O 5310.	s.o. (-48)-(-60) VCC 33.
1 100 W CA Titanium 4100.		50/60 100 à 240	V CA. 12 à 6,1
1 100 W HVDC	S/O 4100. s.o. 240	VCC 5,1.
1 100 W CA	Platinum	4100.	50/60	100 à 240 V CA.	12 à 6,1
1 100 W HVDC	S/O 4100. s.o. 240	VCC 5,1.
800 W CA	Titanium 3000. 50	/60 100 à 240 V CA. 9,2-4,5
800 W CCHT	S/O 3000. s.o. 240	VCC 3,7.
800 W CA	Platinum	3000.	50/60	100 à 240 V CA.	9,2-4,5
800 W CCHT	S/O 3000. s.o. 240	VCC 3,7.

i REMARQUE : La dissipation thermique est calculée à partir de la puissance nominale du bloc d'alimentation.
i REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec l'outil Enterprise Infrastructure Planning Tool, disponible à l'adresse calc, pour assurer une utilisation optimale de l'alimentation.
i REMARQUE : Si un système équipé d'un bloc d'alimentation CA de 1 100 W et 1 500 W fonctionne à basse tension de 100 à 120 V CA, la puissance nominale par bloc d'alimentation est réduite à 1 050 W.

C13
Figure 27. Cordons d'alimentation du bloc d'alimentation

C19
Figure 28. Cordon d'alimentation du bloc d'alimentation C19

Figure 29. Cordon d'alimentation du bloc d'alimentation CC

Tableau 18. Câbles d'alimentation du bloc d'alimentation

Format Sortie Câble d'alimentation
73,5 mm redondant 3200 W en mode mixte Titanium C19
73,5 mm redondant 3 200 W 277 V CA et CCHT* APP/Saf-D-Grid
60 mm redondant 2 400 W en mode mixte Titanium* C19
60 mm redondant 1800 W en mode mixte Titanium* C15
60 mm redondant 1 500 W en mode mixte Titanium C13
60 mm redondant 1 500 W 277 V CA et CCHT* APP/Saf-D-Grid
60 mm redondant 1400 W -48 V Câble d'alimentation CC
60 mm redondant 1100 W en mode mixte Titanium C13
60 mm redondant 1 100 W en mode mixte Platinum C13
60 mm redondant 800 W en mode mixte Titanium C13
60 mm redondant 800 W en mode mixte Platinum C13

REMARQUE : * Fonctionnalité non disponible lors du lancement du produit en juin 2025. Consultez la page du configurateur de produit sur Dell.com pour confirmer la disponibilité des fonctionnalités.

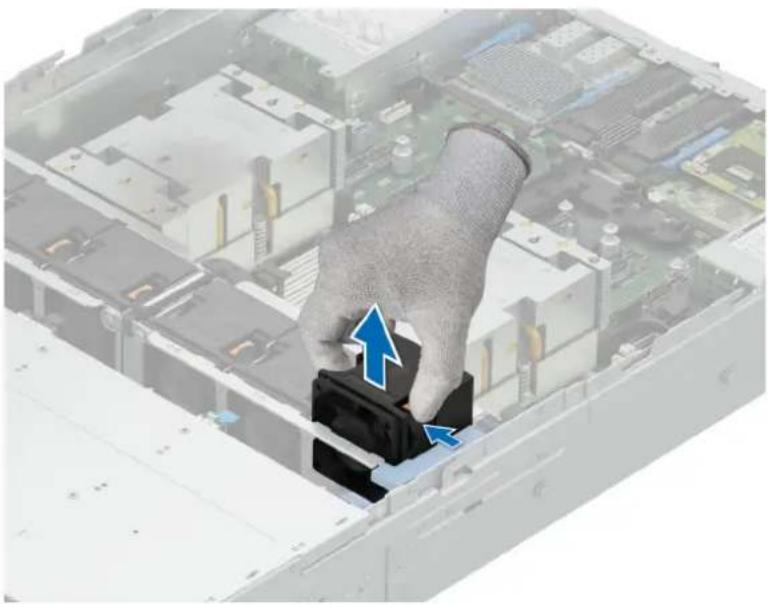

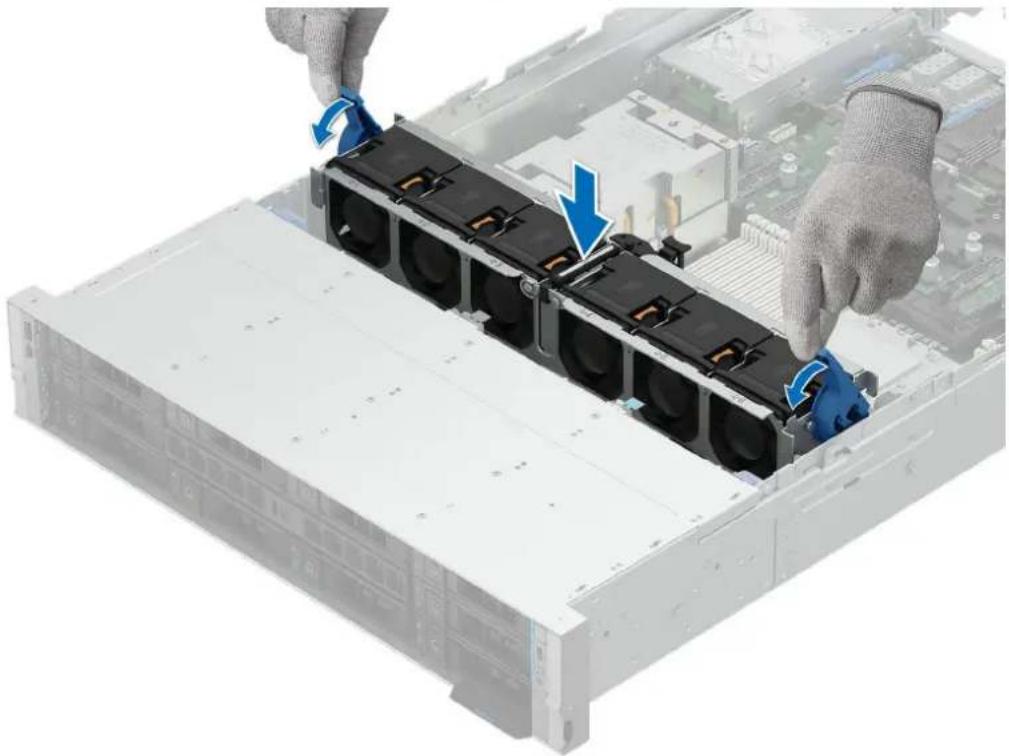

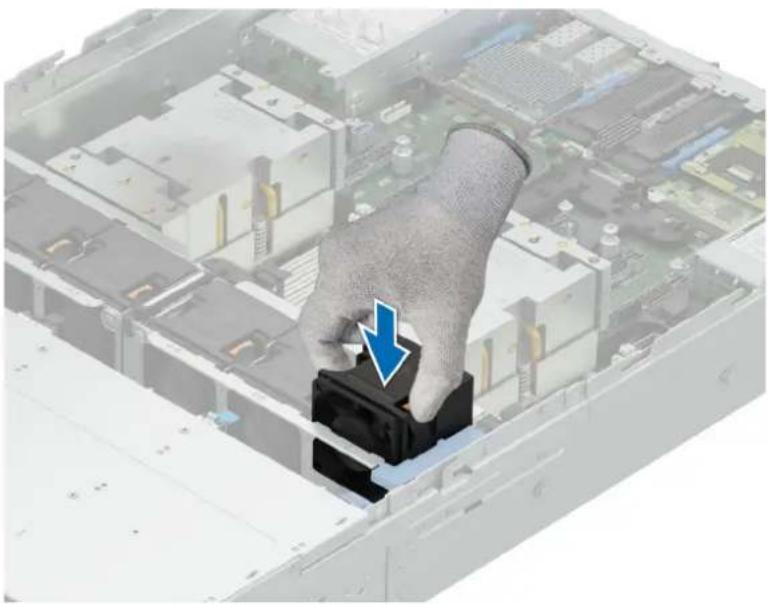

Caractéristiques techniques des ventilateurs

Le système PowerEdge R7725 prend en charge jusqu'à six ventilateurs.

Tableau 19. Caractéristiques techniques des ventilateurs

Type de ventilateur	Abréviation	Désigné également sous le nom	Couleur de l'étiquette	Image de l'étiquette
Ventilateurs Silver hautes performances (HPR Silver)	HPR SLVR	Silver Silver
Ventilateurs Gold hautes performances (HPR Gold)	HPR GOLD	Gold Gold
Ventilateurs hautes performances de qualité Platinum (HPR Pltm)	HPR PLTM	Platinum Platinum

Systèmes d'exploitation pris en charge

Le PowerEdge R7725 système prend en charge les systèmes d'exploitation suivants :

●Microsoft Windows Server avec Hyper-V
●Canonical Ubuntu Server LTS
●Red Hat Enterprise Linux
●SUSE Linux Enterprise Server
- VMware ESXi

Pour plus d'informations sur les spécifications et l'interopérabilité, consultez Support pour le système d'exploitation.

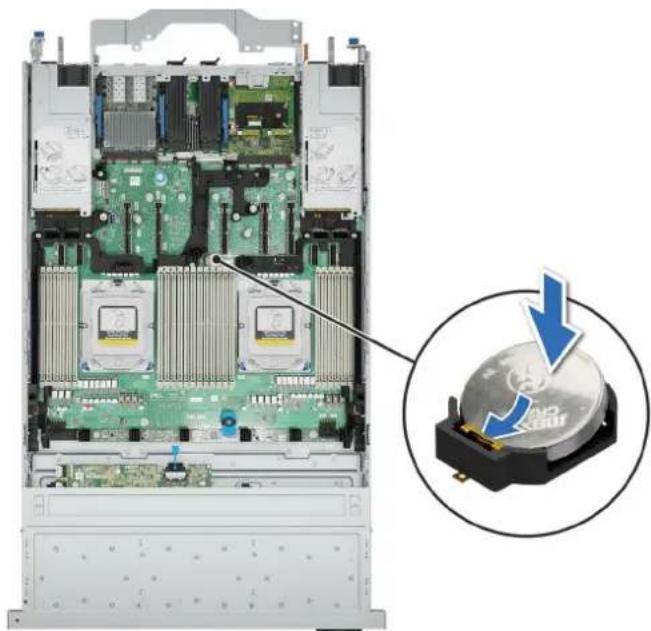

Spécifications de la batterie du système

Le système PowerEdge R7725 utilise une Pile bouton au lithium CR 2032 (3 V).

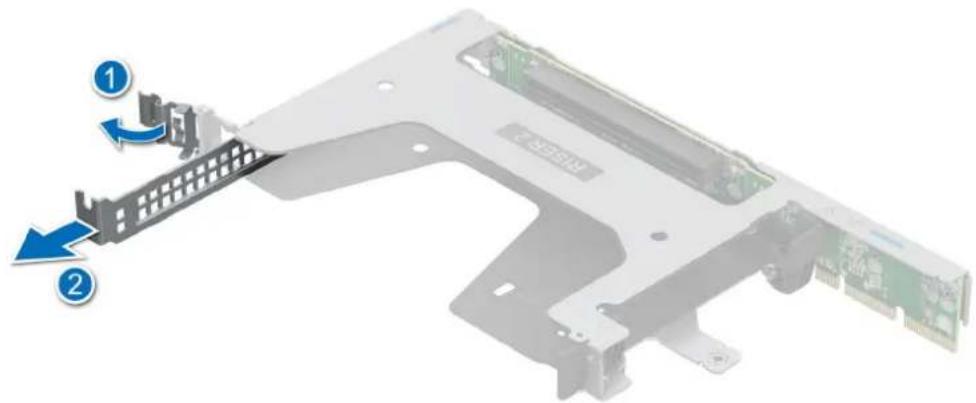

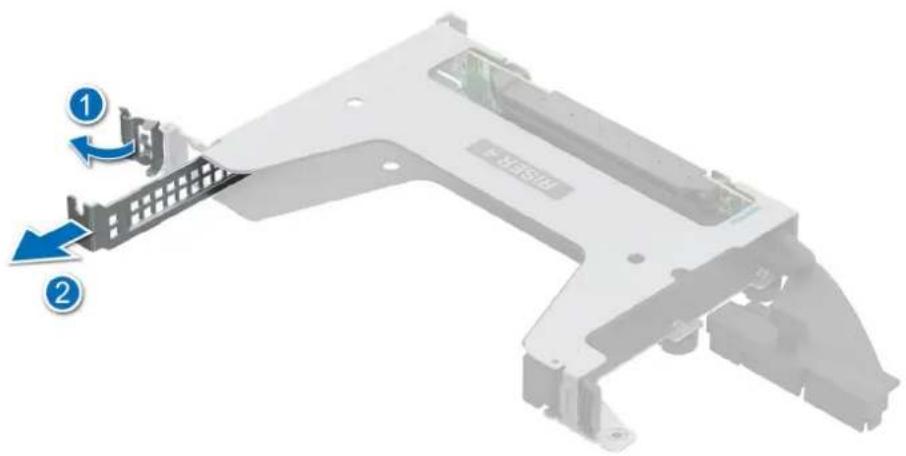

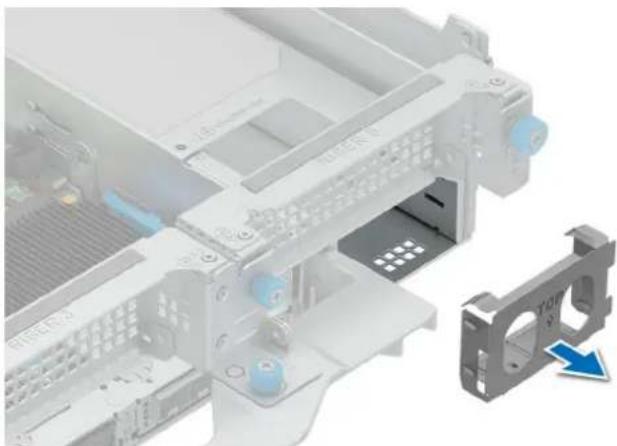

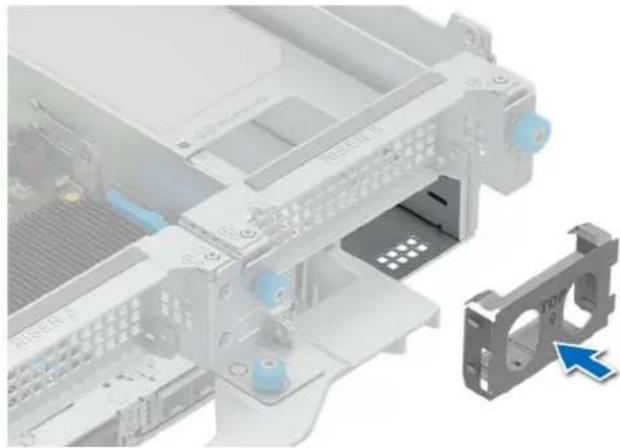

Caractéristiques des cartes de montage de cartes d'extension

Le système PowerEdge R7725 prend en charge jusqu'à quatre logements PCI express (PCIe) (logements Gen5), deux cartes NIC OCP et un module BOSS sur la carte HPM.

Tableau 20. Logements de carte d'extension pris en charge sur la carte HPM

Logement PCIe	Carte de montage pour carte d'extension	Connexion des processeurs	Hauteur Longueur Largeur du logement
Logement 1	**R1a Processeur 2 Hauteur standard Demi-longueur 8
Logement 2	R1a, R1b, R1b_DW Processeur 2 Hauteur standard Demi-longueur x8, x16
Emplacement 3	R2a, R2b Processeur 2		Hauteur standard Profil bas dans une configuration de refroidissement liquide.	Demi-longueur 16
Logement 4	R2b, R3a, R3b, R3e (OCP)	Processeur 2 Hauteur standard Demi-longueur x8, x16
Emplacement 5	**R3a Processeur 2 Hauteur standard Demi-longueur 8
Logement 6	BOSS Processeur 1 S/O	S/O	**x4
Logement 7	R5a, R5b, R5b_DW, R5e	Processeur 1	Hauteur standard Demi-longueur x8, x16
Emplacement 8	R5a, R5e Processeur 1	Hauteur standard Demi-longueur x8, x16
Emplacement 9	R4a, R4b Processeur 1		Hauteur standard Profil bas dans une configuration de refroidissement liquide.	Demi-longueur 16
Logement 10	OCP	Processeur 1 S/O	S/O	16

Spécifications de la mémoire

Le système PowerEdge R7725 prend en charge les spécifications de mémoire suivantes pour un fonctionnement optimisé.

Tableau 21. Spécifications de la mémoire

Type de module DIMM	Rangée DIMM Capacité DIMM	Double processeur
		Capacité minimale du système	Capacité maximale du système
RDIMM Double rangée 16 To 32 Go 384 GB
	32 Go 64 GB 768 GB
	64 GB 128 Go 1,5 TB
	96 Go 192 Go 2,3 TB
	128 Go 256 Go 3,0 TB
	256 GB 512 Go 6,14 TB

Tableau 22. Sockets de module de mémoire

Sockets de module de mémoire Vitesse
24 à 288 broches 6400 MT/s (1 DPC)

i REMARQUE : Les logements DIMM de mémoire ne sont pas enfichables à chaud.

i REMARQUE : Le processeur peut réduire les performances de la vitesse nominale des barrettes DIMM.

Caractéristiques du contrôleur de stockage

Le système PowerEdge R7725 prend en charge les cartes contrôleur suivantes :

Tableau 23. Cartes contrôleur de stockage

Cartes contrôleur de stockage prises en charge

Contrôleurs internesPERC H975iPERC H965iPERC H365iH965eHBA465e

Démarrage interneBoot Optimized Storage Subsystem (BOSS-N1 DC-MHS)

RAID logicielS/O

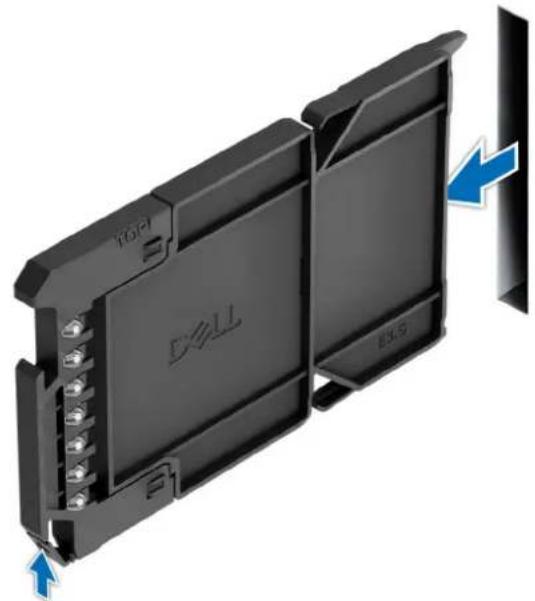

Disques

Le système PowerEdge R7725 prend en charge :

• Configuration sans fond de panier
• Jusqu'à 8 disques SAS/SATA/NVMe de 2,5 pouces
• Jusqu'à 12 disques SAS/SATA de 3,5 pouces
• Jusqu'à 16 disques SAS/SATA de 2,5 pouces
• Jusqu'à 24 disques SAS/SATA de 2,5 pouces
• Jusqu'à 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe U.2 ou de 2,5 pouces
• Jusqu'à 8 disques NVMe EDSFF E3.S de 5e génération
• Jusqu'à 16 disques NVMe EDSFF E3.S de 5e génération
• Jusqu'à 32 disques NVMe EDSFF E3.S Gen5

- Jusqu'à 40 disques NVMe EDSFF E3.S Gen5

i REMARQUE : Pour plus d'informations sur l'échange à chaud des disques SSD NVMe PCIe, consultez le Guide de l'utilisateur des disques SSD Dell Express Flash NVMe PCIe sur Page de support Dell > Parcourir tous les produits > Infrastructure > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Sélectionnez ce produit > Documentation > Manuels et documents.

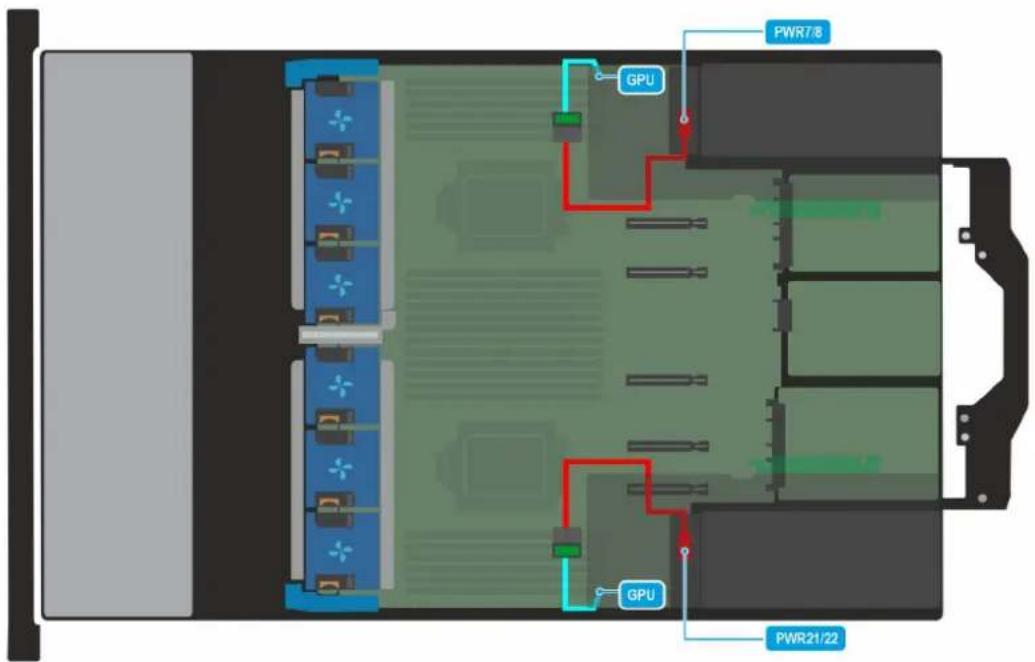

Caractéristiques du processeur graphique

Le système PowerEdge R7725 prend en charge :

- Jusqu'à deux processeurs graphiques double largeur de 450 W*

- Jusqu'à six processeurs graphiques simple largeur

i REMARQUE : * Fonctionnalité non disponible lors du lancement du produit en juin 2025. Consultez la page du configurateur de produit sur Dell.com pour confirmer la disponibilité des fonctionnalités.

Spécifications des ports et connecteurs

Caractéristiques du port NIC

Le système PowerEdge R7725 prend en charge une carte Ethernet BMC 10/100/1000 Mbit/s, jusqu'à huit cartes d'extension PCIe, jusqu'à deux cartes HBA Fibre Channel et deux cartes OCP (Open Compute Project) en option.

Tableau 24. Caractéristiques du port NIC du système

Fonctionnalité Spécifications
Module de contrôle sécurisé (DC-SCM) pour centre de données 2 Gb x 1
Carte NIC OCP 3.0 2 x 200 GbE (configurable en 1 x 400 GbE), 2 x 100 GbE, 2 x 25 GbE, 4 x 25 GbE, 2 x 10 GbE, 2 x 1 GbE)
Carte d'extension NIC PCIe (AIC) 2 x 200 GbE (configurable en 1 x 400 GbE), 2 x 100 GbE
HBA Fibre Channel FC64, FC32

Caractéristiques des ports USB

Tableau 25. Caractéristiques USB du système PowerEdge R7725

Avant Arrière Interne (en option)
Type de port USB	Nombre de ports	Type de port USB	Nombre de ports	Type de port USB	Nombre de ports
Port conforme USB 2.0 (en option)	un Port conforme	USB 3.1	Deux Port interne USB	3.1	un
Port USB-C double mode hôte/BMC Direct	un

Caractéristiques des ports VGA

Le système PowerEdge R7725 prend en charge le port DB-15 DB-15 sur la carte d'E/S arrière du module de contrôle sécurisé du centre de données (DC-SCM).

Caractéristiques vidéo

Tableau 26. Options de résolution vidéo prises en charge

Résolution Taux d’actualisation Profondeur de couleur (bits)
1 024 x 768 60 8, 16, 32
1 280 x 800 60 8, 16, 32
1 280 x 1 024 60 8, 16, 32
1 360 x 768 60 8, 16, 32
1 440 x 900 60 8, 16, 32
1 600 x 900 60 8, 16, 32
1 600 x 1 200 60 8, 16, 32
1 680 x 1 050 60 8, 16, 32
1 920 x 1 080 60 8, 16, 32
1 920 x 1 200 60 8, 16, 32

Spécifications environnementales

REMARQUE : Pour plus d'informations sur les certifications environnementales, veuillez consulter la fiche technique environnementale du produit qui se trouve dans la section Manuels et documents sur Site de support technique Dell.

Tableau 27. Spécifications de fonctionnement en continu pour ASHRAE A2

Paramètres Opérations continues autorisées
Plage de températures pour une altitude ≤ à 900 mètres (≤ à 2 953 pieds)	10 °C à 35 °C (50 °F à 95 °F) sans lumière directe du soleil sur l'équipement
Plage de taux d'humidité (sans condensation permanente)	De 8 % d'humidité relative, avec un point de condensation minimale de -12 °C, à 80 % d'humidité relative, avec un point de condensation maximale de 21 °C (69,8 °F)
Déclassement de l'altitude opérationnelle La température	ure maximale est réduite de 1 °C/300 m (33,8 °F/984 pieds) au-dessus de 900 m (2 953 pieds)

Tableau 28. Spécifications de fonctionnement en continu pour ASHRAE A3

Paramètres Opérations continues autorisées
Plage de températures pour une altitude ≤ à 900 mètres (≤ à 2 953 pieds)	5 à 40 °C (41 à 104 °F) sans lumière solaire directe sur l’équipement
Plage de taux d’humidité (sans condensation permanente)	De 8 % d’humidité relative, avec un point de condensation minimale de -12 °C, à 85 % d’humidité relative, avec un point de condensation maximale de 24 °C (75,2 °F)
Déclassement de l’altitude opérationnelle La température	ure maximale est réduite de 1 °C/175 m (33,8 °F/574 pieds) au-dessus de 900 m (2 953 pieds)

Tableau 29. Spécifications de fonctionnement en continu pour ASHRAE A4

Paramètres Opérations continues autorisées
Plage de températures pour une altitude ≤ à 900 mètres (≤ à 2 953 pieds)	5 à 45 °C (41 à 113 °F) sans lumière solaire directe sur l'équipement

Tableau 29. Spécifications de fonctionnement en continu pour ASHRAE A4 (suite)

Paramètres Opérations continues autorisées
Plage de taux d’humidité (sans condensation permanente)	De 8 % d’humidité relative, avec un point de condensation minimale de -12 °C, à 90 % d’humidité relative, avec un point de condensation maximale de 24 °C (75,2 °F)
Déclassement de l’altitude opérationnelle La température	ure maximale est réduite de 1 °C/125 m (33,8 °F/410 pieds) au-dessus de 900 m (2 953 pieds)

Tableau 30. Spécifications environnementales communes pour ASHRAE A2, A3 et A4

Paramètres Opérations continues autorisées
Dégradé de température maximal (s'applique au fonctionnement et à l'arrêt)	20 °C en une heure* (36 °F en une heure) et 5 °C en 15 minutes (41 °F en 15 minutes), 5 °C en une heure* (41 °F en une heure*) pour les bandesRemarQUE: * Selon les consignes thermiques de l'ASHRAE pour le matériel de bande, il ne s'agit pas de taux instantanés de variation de la température.
Limites de température hors fonctionnement De -40°C à 65 °C (-40°F à 149 °F)
Limites d'humidité hors fonctionnement 5 % à 95 % d	humidité relative et point de condensation maximal de 27 °C(80,6 °F)
Altitude hors fonctionnement maximale 12 000 mètres	(39 370 pieds)
Altitude de fonctionnement maximale 3 048 mètres (10 000 pieds)

Tableau 31. Caractéristiques de vibration maximale

Vibration maximale Spécifications
En fonctionnement 0,21 G	rms de 5 Hz à 500 Hz pendant 10 minutes (les trois axes x, y et z)
Stockage 1,38 G	rms de 7 Hz à 250 Hz pendant 15 minutes (les six côtés testés)

Tableau 32. Spécifications d'onde de choc maximale

Onde de choc maximale Spécifications
En fonctionnement Six chocs consécutifs de 6 G en positif et en négatif sur les axes x, y et z pendant un maximum de 11 ms.
Stockage Six chocs consécutifs sur les axes x, y et z positifs et négatifs (une impulsion de chaque côté du système), de 71 G durant 2 ms maximum.

Caractéristiques de contamination de particules et gazeuse

Le tableau suivant définit les limites qui permettent d'éviter les dommages et les pannes de l'équipement causés par des émissions de particules ou de gaz. Si les niveaux de pollution particulaire ou gazeuse dépassent les limites spécifiées et entraînent des dommages ou des défaillances de l'équipement, vous devez corriger les conditions environnementales. Les mesures correctives de ces conditions environnementales relèvent de la responsabilité du client.

Tableau 33. Caractéristiques de contamination particulaire

Contamination particulaire Spécifications
Filtration de l'air : datacenter conventionnel uniquement	La filtration d'air de datacenter telle que définie par ISO Classe 8 d'après ISO 14644-1 avec une limite de confiance maximale de 95%.i REMARQUE : Filtrer l'air ambiant avec un filtre MERV8, comme spécifié dans la norme ANSI/ASHRAE 127, est une méthode recommandée pour obtenir les conditions environnementales nécessaires.

Tableau 33. Caractéristiques de contamination particulaire (suite)

Contamination particulaire Spécifications
	i REMARQUE : L'air qui entre dans le datacenter doit avoir une filtration MERV11 ou MERV13.ii REMARQUE : Cette condition s'applique uniquement aux environnements de datacenter. Les exigences de filtration d'air ne s'appliquent pas aux équipements IT conçus pour être utilisés en dehors d'un datacenter, dans des environnements tels qu'un bureau ou en usine.
Datacenter ou armoire Walk-up Edge (environnement scellé en circuit fermé)	La filtration n'est pas nécessaire pour les armoires devant être ouvertes six fois ou moins par an. La filtration de classe 8 par ISO 1466-1, comme défini ci-dessus, est requise dans le cas contraire.i REMARQUE : Dans les environnements généralement supérieurs à ISA-71 classe G1 ou qui peuvent présenter des difficultés connues, des filtres spéciaux peuvent être requis.
Poussières conductrices : environnements avec et sans datacenter	L'air doit être dépourvu de poussières conductrices, barbes de zinc, ou autres particules conductrices.i REMARQUE : Les poussières conductrices, pouvant interférer avec le fonctionnement des équipements, peuvent provenir de diverses sources, notamment des processus de fabrication et des barbes de zinc se formant sur la surface des dalles surélevées.i REMARQUE : Cette condition s'applique aux environnements avec et sans datacenter.
Poussières corrosives : environnements avec et sans datacenter	L'air doit être dépourvu de poussières corrosives.Les poussières résiduelles présentes dans l'air doivent avoir un point déliquescent inférieur à une humidité relative de 60%.i REMARQUE : Cette condition s'applique aux environnements avec et sans datacenter.

Tableau 34. Caractéristiques de contamination gazeuse

Contamination gazeuse Spécifications Remarques
Vitesse de corrosion d'éprouvette de cuivre	ISA-71 classe G1 : < 300 Å/mois D'après la norme ANSI/ISA71.04
Vitesse de corrosion d'éprouvette d'argent	ISA-71 classe G1 : < 200 Å/mois D'après la norme ANSI/ISA71.04

Tableau des restrictions thermiques

Tableau 35. Référence des libellés

Étiquette Description
STD Standard
HPR (Silver) Ventilateur Silver hautes performances (HPR SLVR)
HPR (Gold) Ventilateur Gold hautes performances (HPR Gold)
HSK Dissipateur de chaleur
Demi-hauteur Profil bas
FH Hauteur standard
DLC Refroidissement liquide direct (Direct Liquid Cooling)

Tableau 36. Tableau du processeur et du dissipateur de chaleur

Dissipateur de chaleur TDP du processeur
Dissipateur de chaleur STD < 180 W
HPR HSK 2U >= 180 W
HSK T-wing Prend en charge toutes les enveloppes TDP (le système doit être installé avec des cartes de processeur graphique/FGPA/PCIe longues)

REMARQUE : La température ambiante de la configuration est dictée par son composant critique. Par exemple, si la température ambiante du processeur est de 35 °C, que celle du module DIMM est de 35 °C et celle du processeur graphique de 30 °C, la température ambiante de la configuration ne peut être que de 30 °C.

Tableau 37. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disquesuniverselsde2,5"

Sans fondde panier

Carénage Caré

nagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénage T-wing du processeur500W

Processeur graphique DW (configuration de carte de montage RC4)

Non Oui Non Non Oui

Non Non Non Oui

Non Non Non Non Non

Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C04-02

C0

GroupeGPU

TDP(W)

cTDP(W)

Modèle

Nombre de cœurs

OPN de production

C 125.

20-1

55

9015 8

100-0

00001553

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPR Platinumum

HSK standardVentilateurGoldHPR

HSK standardVentilateurGoldHPR

HSK 1U typeTVentilateurHPR Platinumum

HSK standardVentilateurGoldHPR

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPR Platinumum

HSK standardVentilateurHPR Silver

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPR Platinumum

125. 120-155

9115 16

100-000001552

HSK standard

HSK 1U typeT

HSK standard

HSK standard

HSK standard

HSK 1U typeT

HSK standard

HSK standard

HSK standard

HSK 1U typeT

HSK standard

HSK standard

HSK 1U typeT

Tableau 37. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air (suite)

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disques universelsde2,5"

Sans fondde panier

Carénage Caré

nage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage du processeur graphiqueDW

Carénage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage normal duprocesseur≤400W,carénageT-wingduprocessEUR500W

Carénage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénage normal duprocesseur≤400W,carénage T-wingduprocesseur500W

Carénage du processeur graphiqueDW

Processeur graphique DW (configuration de carte de montage RC4)

Non Oui Non Non Oui

Non Non Oui

Non Non

Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C0

4-02

C0

Groupe GPU

TDP(W)

cTDP(W)

Modèle

Nombre de cœurs

OPN de produktion

VentilateurHPR Silver

VentilateurHPR Platinumum

VentilateurGoldHPR

VentilateurGoldHPR

VentilateurHPRPlatinumum

VentilateurGoldHPR

VentilateurHPR Silver

VentilateurHPRPlatinumum

VentilateurHPR Silver

VentilateurHPRPlatinumum

VentilateurHPRPlatinumum

B 210.

200-2

40

9335 32

100-0

00001149

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPR Platinumum

HSK standardVentilateurGoldHPR

HSK standardVentilateurGoldHPR

HSK 1U typeTVentilateurHPRPlatinumum

HSK standardVentilateurGoldHPR

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPRPlatinumum

HSK standardVentilateurHPR Silver

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPRPlatinumum

200.

200-240

9255 24

100-0

00000694

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPR Platinumum

HSK standardVentilateurGoldHPR

HSK standardVentilateurGoldHPR

HSK 1U typeTVentilateurHPRPlatinumum

HSK standardVentilateurGoldHPR

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPRPlatinumum

HSk standardVentilateurHPR Silver

HSk standardVentilateurHPR Silver

HSk 1U typeTVentilateurHPRPlatinumum

200.

200-240

9135 16

100-0

00001150

HSK standard

HSK 1U

HSK standard

HSK standard

HSK 1U

HSK standard

HSK standard

HSK 1U

HSK standard

HSk standard

HSk 1U

Tableau 37. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air (suite)

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disques universelsde2,5"

Sans fondde panier

Carénage Caré

nagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Processeur graphique DW (configurationde carte de montage RC4)

Non Oui Non Non Oui

Non Non Oui Non Non Non

Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C0

4-02

C0

GroupeGPU

TDP(W)

cTDP(W)

Modèle

Nombredeceurs

OPNdeproduction

VentilateurHPRSilver

typeTVentilateurHPRPlatinum

VentilateurGoldHPR

VentilateurGoldHPR

typeTVentilateurHPRPlatinum

VentilateurGoldHPR

VentilateurHPRSilver

typeTVentilateurHPRPlatinum

VentilateurHPRSilver

TypeTVentilateurHPRPlatinum

typeTVentilateurHPRPlatinum

A 280.

240-3

00

9355 32

100-0

00001148

HSKstandardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurGoldHPR

HSK1U typeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

HSKstandardVentilateurHPRSilver

HSKstandardVentilateurHPRPlatinum

HSK1U typeTVentilateurHPRPlatinum

E 320.

320-4

00

9175F 16

100-0

00001145

HSKstandardVentilateurGoldHPR

**HSK 1U TypeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurGoldHPR

HSK1U typeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurHPRSilver

**HSK 1U TypeTVentilateurHPRPlatinum

HSKstandardVentilateurHPRSilver

HSKstandardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

Tableau 37. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air (suite)

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disques universelsde2,5"

Sans fondde panier

Carénage Caré

nagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Processeur graphique DW (configurationde carte de montage RC4)

Non Oui Non Non Oui

Non Non Oui Non Non Non

Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C0

4-02

C0

GroupeGPU

TDP(W)

cTDP(W)

Modèle

Nombredeceurs

OPNdeproduction

320. 32

0-400

9275F

24 100-0

00001144

HSKstandardVentilateurGoldHPR

DLCuniquement

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurGoldHPR

**HSK 1UTypeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurHPRSilver

DLCuniquement

HSKstandardVentilateurHPRSilver

HSKstandardVentilateurHPRSilver

**HSK 1UTypeTVentilateurHPRPlatinum

320. 32

0-400

9375F

32 100-0

00001197

HSKstandardVentilateurGoldHPR

**HSK 1UTypeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurGoldHPR

HSK 1UTypeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurHPRSilver

**HSK 1UTypeTVentilateurHPRPlatinum

HSKstandardVentilateurHPRSilver

HSKstandardVentilateurHPRSilver

HSK 1UTypeTVentilateurHPRPlatinum

360. 32

0-400

9475F

48 100-0

00001143

HSKstandardVentilateurGoldHPR

**HSK 1UTypeTVentilateurHPR

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurGoldHPR

HSK 1UTypeTVentilateurHPR

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurHPRSilver

**HSK 1UTypeTVentilateurHPR

HSKstandardVentilateurHPRSilver

HSK standardVentilateurHPRSilver

HSK 1UTypeTVentilateurHPR

Tableau 37. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air (suite)

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disques universelsde2,5"

Sans fondde panier

Carénage Caré

nagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenorma duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Processeur graphique DW (configurationde carte de montage RC4)

Non Oui Non Non Oui Non Non Oui Non Non Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C0

4-02

C0

GroupeGPU

TDP(W)

cTDP(W)

Modèle

Nombre de cœurs

OPNde production

Platinum

Platinum

Platinum

Platinum

360.32

0-400

95556

4100-0

00001142

HSKstandardVentilateurGoldHPR

**HSK 1U TypeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurGoldHPR

HSK1U typeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurHPRSilver

**HSK 1U TypeTVentilateurHPRPlatinum

HSKstandardVentilateurHPRSilver

HSKstandardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

320.32

0-400

9575F

64100-0

00001554

HSKstandardVentilateurGoldHPR

**HSK 1U TypeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurGoldHPR

HSK1U typeTVentilateurHPRPlatinum

HSKstandardVentilateurGoldHPR

HSKstandardVentilateurHPRSilver

**HSK 1U TypeTVentilateurHPRPlatinum

HSK standardVentilateurHPRSilver

HSKstandardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

400.32

0-400

96559

6100-0

00000674

HSKstandard

**HSK 1U TypeT

HSKstandard

HSKstandard

HSK1U typeT

HSKstandard

HSKstandard

**HSK 1U TypeT

HSKstandard

HSKstandard

HSK1U typeT

Tableau 37. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air (suite)

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disques universelsde2,5"

Sans fondde panier

Carénage Caré

nagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénage T-wingdu processeur500W

Carénagenormal duprocesseur≤400W,carénage T-wingdu processeur500W

Carénagenormal duprocesseur≤400W,carénage T-wingdu processeur500W

Carénagenormal duprocesseur≤400W,carénage T-wingdu processeur500W

Carénagenormal duprocesseur≤4O0W,carénage T-wingdu processeur500W

Carénagenormal duprocesseur≤400W,carénage T-wingdu processeur500W

Processeur graphique DW (configurationde carte de montage RC4)

Non Oui Non Non Oui

Non Non Oui

Non Non

Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C0

04-02

C0

GroupeGPU

TDP(W)

cTDP(W)

Modèle

Nombre de cœurs

OPN de production

VentilateurGoldHPR

VentilateurHPRPlatinum

VentilateurGoldHPR

VentilateurGoldHPR

VentilateurHPRPlatinum

VentilateurGoldHPR

VentilateurHPRSilver

VentilateurHPRPlatinum

VentilateurHPR Silver

VentilateurHPR Silver

VentilateurHPR Platinum

400.32

0-400

9745

128

100-0

00001460

HSK standardVentilateurGoldHPR

**HSK 1U TypeTVentilateurHPRPlatinum

HSK standardVentilateurGoldHPR

HSK 1U typeTVentilateurHPRPlatinum

HSK standardVentilateurGoldHPR

HSK standardVentilateurHPR Silver

**HSK 1U TypeTVentilateurHPRPlatinum

HSK standardVentilateurHPR Silver

HSK standardVentilateurHPR Silver

HSK 1U typeTVentilateurHPRPlatinum

390.32

0-400

9825

144

100-0

00000837

HSK standardVentilateurGoldHPR

**HSK 1U TypeTVentilateurHPRPlatinum

HSK standardVentilateurGoldHPR

HSK 1U typeTVentilateurHPRPlatinum

HSK standardVentilateurGoldHPR

HSK standardVentilateurHPR Silver

**HSK 1U TypeTVentilateurHPRPlatinum

HSK standardVentilateurHPR Silver

HSk standardVentilateurHPR Silver

HSk 1U typeTVentilateurHPRPlatinum

390.32

0-400

9845

160

100-0

00001458

HSK standard

**HSK 1U

HSK standard

HSK 1U

HSK standard

HSK standard

**HSK 1U

HSK standard

HSk standard

HSk 1U

Tableau 37. Matrice des restrictions thermiques du processeur pour une configuration de refroidissement par air (suite)

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disques universelsde2,5"

Sans fondde panier

Carénage Caré

nagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagenormal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Processeur graphique DW (configurationde carte de montage RC4)

Non Oui Non Non Oui

Non Non Oui

Non Non Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C0

4-02

C0

GroupeGPU

TDP(W)

cTDP(W)

Modèle

Nombredeceurs

OPNdeproduction

VentilateurGoldHPR

TypeTVentilateurHPRPlatinum

VentilateurGoldHPR

VentilateurGoldHPR

typeTVentilateurHPRPlatinum

VentilateurGoldHPR

VentilateurHPRSilver

TypeTVentilateurHPRPlatinum

VentilateurHPRSilver

VentilateurHPRSilver

typeTVentilateurHPRPlatinum

G 500.

450-5

00

9965

192

100-0

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

HSK1UtypetTVentilateurHPRPlatinum

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

HSK1UtypetTVentilateurHPRPlatinum

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

HSK1UtypetTVentilateurHPRPlatinum

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

500.

450-500

9755

128

100-0

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

HSK1UtypetTVentilateurHPRPlatinum

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

HSK1UtypetTVentilateurHPRPlatinum

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

HSK1UtypetTVentilateurHPRPlatinum

DLCuniquement

Tableau 38. Matrice des restrictions thermiques de la mémoire pour une configuration de refroidissement par air

Configuration	16 disques SAS de 2,5 pouces + 8 disques NVMe		16xE3.S 8	xE3.S 32xE3.S 16 disques SAS	de 2,5 pouces		8 disques universels de 2,5"	Sans fond de panier
RDIMM 32 Go	Supporté à 35 °C
RDIMM 64 Go	Supporté à 35 °C
RDIMM de 96 Go	Supporté à 35 °C
RDIMM 128 Go	Ventilateur Gold HPR	Supporté à 35 °C Ventilate			ur Gold HPR	Supporté à 35 °C	Ventilateur Gold HPR	Ventilateur Gold HPR	Supporté à 35 °C
RDIMM 256 Go	TBD TBD	Supporté à 35 °C TBD TBD Ventilate					ur Gold HPR	Ventilateur Gold HPR	Supporté à 35 °C

Tableau 39. Matrice des restrictions thermiques du processeur graphique pour une configuration de refroidissement par air

Processeurgraphique

TDP(W)

16 disques SASde 2,5 pouces +8 disques NVMe

16xE3.S

8xE3.S 32xE3.

S

16 disques SASde 2,5 pouces

8 disques universels de2,5"

Sans fond de panier

L424 Go

72. **VentilateurHPRGold

Supporté à 35 °C Ventilateur HPRGold

Supporté à 35 °C Ventilateur HPRGold

Ventilateur HPRGold

Supporté à35 °C

Ventilateur HPRGold

Ventilateur HPRGold

Supporté à35 °C

H100NVL94 Go

400. TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

H200NVL141G*

450. s.o.

s.o. s.o. s.o

s.o. s.o. s.o.

s.o. s.o.

s.o. s.o.

NVIDIARTX Pro6000BSE*

S/O S/O

S/O S/O

S/O S/O S/O

S/O S/O S/O

S/O S/O S/O S/O

L40s48 Go

350. TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

A1664 Go

250. TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

TBD TBD

Support

é à35 °C

i REMARQUE : Les composants avec ** peuvent supporter 30 °C maximum.
i REMARQUE : Les composants sans ** peuvent supporter 35 °C maximum.
i REMARQUE : Trois modules de ventilation sont requis pour un processeur simple ; six modules de ventilation sont requis pour un système à double processeur.

Tableau 40. Matrice des restrictions thermiques du processeur pour la configuration de refroidissement liquide direct (DLC)

Configuration 16 disques

SAS de2,5 pouces +8 disquesNVMe

16xE3.S

8xE3.S 32xE

3.S

16 disquesSAS de2,5 pouces

8 disques universelsde2,5"

Sans fondde panier

Carénage Caré

nage normal duprocesseur≤400W,carénageT-wingduprocesseur500W

CarénageduprocesseurgraphiqueDW

Carénagednormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagednormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénagednormal duprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur550W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur500W

Carénageduprocesseur≤400W,carénageT-wingduprocesseur550W

Carénageduprocesseur500W

Processeur graphique DW (configurationde carte de montage RC4)

Non Oui Non Non Oui

Non Non Non Oui

Non Non Non Non Non

Oui

PPCM config C05-

01,02,03

C05-02,03

C07-01

C06-01 C08-

01

C02-01, 02 C04-02

C0

GroupeGPU

TDP(W)

cTDP(W)

Modèle

Nombredeceurs

OPNdeproduction

Toutes les références SKU de processeurs HSK

standardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

HSK standardVentilateurGoldHPR

HSK standardVentilateurGoldHPR

HSK1U typeTVentilateurHPRPlatinum

HSK standardVentilateurGoldHPR

HSK standardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

HSK standardVentilateurHPRSilver

HSK standardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

HSK standardVentilateurHPRSilver

HSK1U typeTVentilateurHPRPlatinum

Tableau 41. Matrice des restrictions thermiques de la mémoire pour la configuration de refroidissement liquide direct (DLC)

Configuration	16 disques SAS de 2,5 pouces + 8 disques NVMe		16xE3.S 8	xE3.S 32xE3.S 16 dis	ques SAS	de 2,5 pouces		8 disques universels de 2,5"	Sans fond de panier
RDIMM 32 Go	Supporté à 35 °C
RDIMM 64 Go	Supporté à 35 °C
RDIMM de 96 Go	Supporté à 35 °C
RDIMM 128 Go	Ventilateur Gold HPR	Supporté à 35 °C Ventilate				ur Gold HPR	Supporté à 35 °C	Ventilateur Gold HPR	Ventilateur Gold HPR	Supporté à 35 °C

Tableau 41. Matrice des restrictions thermiques de la mémoire pour la configuration de refroidissement liquide direct (DLC) (suite)

Configuration	16 disques SAS de 2,5 pouces + 8 disques NVMe		16xE3.S 8	xE3.S 32xE3.S 16 dis	ques SAS	de 2,5 pouces		8 disques universels de 2,5"	Sans fond de panier
RDIMM 256 Go	TBD TBD	Supporté à	35 °C TBD	TBD Ventilate				ur Gold HPR	Ventilateur Gold HPR	Supporté à 35 °C

Tableau 42. Matrice des restrictions thermiques du processeur graphique pour la configuration de refroidissement liquide direct (DLC)

Processeurgraphique

TDP(W)

16 disques SASde 2,5 pouces +8 disques NVMe

16xE3.S

8xE3.S 32xE3.

S

16 disques SASde 2,5 pouces

8 disques universels de2,5"

Sans fond de panier

L424 Go

75. **VentilateurHPRGold

Supporté à35 °C

Supporté à35 °C

Supporté à35 °C

Supporté à35 °C

Supporté à35 °C

Supporté à35 °C

Supporté à35 °C

**VentilateurHPRGold

**VentilateurHPRGold

Supporté à35 °C

Supporté à35 °C

H100NVL94 Go

400. s.o. Support

S/O S/O

Support

S/O S/O

Support

S/O S/O

S/O S/O

Support

é à35 °C

é à35 °C

é à35 °C

é à35 °C

H200NVL141G*

450. s.o. s.o. s.o.

s.o. s.o. s.o.

s.o. s.o.

s.o. s.o.

NVIDIARTX Pro6000BSE*

S/O S/O

S/O S/O

S/O S/O

S/O S/O

S/O S/O

S/O S/O

L40S48 Go

350. s.o. Support

S/O S/O

Support

S/O S/O

Support

S/O S/O

S/O S/O

Support

é à35 °C

é à35 °C

é à35 °C

é à35 °C

A1664 Go

250. s.o. Support

S/O S/O

Support

S/O S/O

Support

S/O S/O

S/O S/O

Support

é à35 °C

é à35 °C

é à35 °C

é à35 °C

i REMARQUE : *Fonctionnalité non disponible lors du lancement du produit en juin 2025. Reportez-vous à la page du configurateur de produits sur Dell.com pour confirmer la disponibilité des fonctionnalités.
i REMARQUE : Les composants avec ** peuvent supporter 30 °C maximum.
i REMARQUE : Les cartes T4 compactes et de hauteur standard sont installées de façon à prendre en charge au maximum 6 cartes T4 dans 16 logements.
i REMARQUE : Toutes les cartes de processeur graphique/FGPA exigent une HSK de type 1U L et un carénage de processeur graphique.

Restrictions d'air thermiques

Environnement d'air frais

• En mode redondant, deux blocs d'alimentation sont nécessaires, mais la défaillance d'un bloc d'alimentation n'est pas prise en charge.

• Les disques SSD PCIe ne sont pas pris en charge.

• Les cartes de processeur graphique et FPGA ne sont pas prises en charge.

• Les processeurs ayant une enveloppe thermique supérieure ou égale à 180 W ne sont pas pris en charge.
• Les disques arrière ne sont pas pris en charge.
• Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.

Tableau 43. Restrictions thermiques de la configuration de refroidissement par air pour AHSRAE A2, A3 et A4, configuration sans fond de panier

ASHRAE A2 A3	/40 °C (104 °F)	A4/45 °C (113 °F)
Processeur Un T	-wingHSK et un ventilateur HPR Platinum sont requis pour tout processeur avec une puissance > 401 watts.	Les processeurs ≥ 240 W ne sont pas pris en charge.	Les processeurs ≥ 195 W ne sont pas pris en charge.
Bloc d'alimentation	S/O Deux blocs	d'alimentation sont requis en mode redondant. En cas de défaillance du bloc d'alimentation, les performances du système peuvent être réduites.
carte PCIe S/O	Les cartes de pér	phériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.
Processeur graphique/FPGA	S/O Non pris en	charge
DIMM S/O Les	modules DIMM ≥	64 Go ne sont pas pris en charge.
OCP S/O Prise	en charge d'un câble	ole optique actif à 85 °C (185 °F)	Les cartes réseau OCP ne sont pas prises en charge. Un câble à fibre optique actif à 85 °C ou un câble DAC est requis.
BOSS S/O S/O	BOS-N1 n'est pas	pris en charge.

Tableau 44. Restrictions thermiques de la configuration de refroidissement par air pour AHSRAE A2, A3 et A4, configuration à 8 disques universels de 2,5 pouces

ASHRAE A2 A3	/40 °C (104 °F)	A4/45 °C (113 °F)
Processeur Un T	-wingHSK et un ventilateur HPR Platinum sont requis pour tout processeur avec une puissance > 401 watts.	Les processeurs ≥ 240 W ne sont pas pris en charge.	Les processeurs ≥ 195 W ne sont pas pris en charge.
Bloc d'alimentation	S/O Deux blocs	d'alimentation sont requis en mode redondant. En cas de défaillance du bloc d'alimentation, les performances du système peuvent être réduites.
carte PCIe S/O	Les cartes de pér	phériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.
NVMe S/O Non	pris en charge
Processeur graphique/FPGA	S/O Non pris en	charge
DIMM S/O Les	modules DIMM ≥	64 Go ne sont pas pris en charge.

Tableau 44. Restrictions thermiques de la configuration de refroidissement par air pour AHSRAE A2, A3 et A4, configuration à 8 disques universels de 2,5 pouces (suite)

ASHRAE A2 A3	/40 °C (104 °F)	A4/45 °C (113 °F)
OCP S/O Prise	en charge d'un câble	ole optique actif à 85 °C (185 °F)	Les cartes réseau OCP ne sont pas prises en charge. Un câble à fibre optique actif à 85 °C ou un câble DAC est requis.
BOSS S/O S/O	BOS-N1 n'est pas	pris en charge.

Tableau 45. Restrictions thermiques de la configuration de refroidissement par air pour AHSRAE A2, A3 et A4, configuration à 16 disques universels de 2,5 pouces

ASHRAE A2 A3	/40 °C (104 °F)	A4/45 °C (113 °F)
Processeur Un T	-wingHSK et un ventilateur HPR Platinum sont requis pour tout processeur avec une puissance > 401 watts.	Les processeurs ≥ 240 W ne sont pas pris en charge.	Les processeurs ≥ 195 W ne sont pas pris en charge.
Bloc d'alimentation	S/O Deux blocs	d'alimentation sont requis en mode redondant. En cas de défaillance du bloc d'alimentation, les performances du système peuvent être réduites.
carte PCIe S/O	Les cartes de pér	phériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.
Processeur graphique/FPGA	S/O Non pris en	charge
DIMM S/O Les	modules DIMM ≥	64 Go ne sont pas pris en charge.
OCP S/O Prise	en charge d'un câble	ole optique actif à 85 °C (185 °F)	Les cartes réseau OCP ne sont pas prises en charge.Un câble à fibre optique actif à 85 °C ou un câble DAC est requis.
BOSS S/O S/O	BOS-N1 n'est pas	pris en charge.

Tableau 46. Restrictions thermiques de la configuration de refroidissement par air pour AHSRAE A2, A3 et A4, configuration à 32 disques NVMe EDSFF E3.S Gen5

ASHRAE A2 A3	/40 °C (104 °F)	A4/45 °C (113 °F)
Processeur Un T	-wingHSK et un ventilateur HPR Platinum sont requis pour tout processeur avec une puissance > 401 watts.	Non pris en charge Non pris en charge
DIMM Les modules	DIMM ≥ 96 Go ne sont pas pris en charge.	Non pris en charge

Tableau 47. Restrictions thermiques de la configuration de refroidissement par liquide pour AHSRAE A2, A3 et A4, toutes les configurations de stockage

ASHRAE A2 A3	/40 °C (104 °F)	A4/45 °C (113 °F)
Processeur Un T	-wingHSK et un ventilateur HPR Platinum sont requis pour tout processeur avec une puissance > 401 watts.	S/O S/O
Bloc d'alimentation	S/O Deux blocs	d'alimentation sont requis en mode redondant. En cas de défaillance du bloc d'alimentation, les performances du système peuvent être réduites.
carte PCIe S/O	Les cartes de pér	phériques non homologuées par Dell et les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.
Processeur graphique/FPGA	S/O Non pris en	charge
DIMM S/O Les	modules DIMM ≥	64 Go ne sont pas pris en charge.
Lecteurs S/O Les	disques E3.S ne	sont pas pris en charge. Les disques NVMe et	E3.S ne sont pas pris en charge.
OCP S/O Prise	en charge d'un câble	optique actif à 85 °C (185 °F)	Les cartes réseau OCP ne sont pas prises en charge. Un câble à fibre optique actif à 85 °C ou un câble DAC est requis.
BOSS S/O S/O	BOS-N1 n'est pas	pris en charge.

Autres restrictions thermiques

• Les cartes PCIe/OCP de 25 Go et plus nécessitent des câbles DAC ou à fibre optique active à 85 °C, M14MK (SFP28) ou 4WGYD (QSFP+).
• Processeur graphique L4 : restriction des logements NG3PY(FH)/V9XT2(LP).
  •C05 avec RC3 : logement 3, 9 uniquement.

Installation et configuration initiales du système

Cette section décrit les tâches à effectuer lors de l'installation et de la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.

Sujets :

• Configuration du système
• Configuration d'iDRAC
  • Ressources d'installation du système d'exploitation

Configuration du système

Procédez comme suit pour configurer le système :

Étapes

1. Déballez le système.
2. Installez le système dans le rack. Pour plus d'informations, reportez-vous aux guides d'installation des rails et de gestion des câbles associés à votre solution de gestion des rails/câbles sur Manuels PowerEdge.
3. Branchez les périphériques sur le système, puis le système sur la prise électrique.
4. Mettez le système sous tension.

Pour plus d'informations sur la configuration du système, voir le Getting Started Guide (Guide de mise en route) fourni avec votre système.

Configuration d'iDRAC

L'iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs système et la disponibilité générale des serveurs Dell. Il signale aux administrateurs les incidents du système, les aide à gérer le système à distance, et réduit les besoins d'accéder physiquement au système.

Options de configuration de l'adresse IP d'iDRAC :

Pour activer la communication entre votre système et l'idRAC, vous devez d'abord configurer les paramètres réseau en fonction de l'infrastructure de votre réseau. Par défaut, l'option Paramètres réseau est définie sur DHCP.

i REMARQUE : Pour configurer une adresse IP statique, vous devez en demander le paramétrage au moment de l'achat.

Vous pouvez configurer l'adresse IP de l'iDRAC en utilisant l'une des interfaces de la carte ci-dessous. Pour plus d'informations sur le paramétrage d'une adresse IP de l'iDRAC, voir les liens de documentation fournis dans le tableau ci-dessous.

Tableau 48. Interfaces de configuration de l'adresse IP de l'iDRAC

Interface Liens de documentation
Utilitaire de configuration iDRAC Guide de l'utilisateur de l'Integrated	Dell Remote Access Controller surManuels iDRACou pour un guide de l'utilisateur de l'Integrated Dell Remote Access Controller spécifique au système, accédez à laManuels PowerEdge> pageSupport produitde votre système >Documentation.

Tableau 48. Interfaces de configuration de l'adresse IP de l'iDRAC (suite)

Interface Liens de documentation
	i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB305325.
OpenManage Deployment Toolkit Guide de l'utilisateur de Dell Open	Manage Deployment Toolkit (DTK) disponible sur la page des manuels OpenManage. > OpenManage Deployment Toolkit.
iDRAC Direct Guide de l'utilisateur de l'Integrated Dell Remote Access	Controller surManuels iDRACou pour un guide de l'utilisateur de l'Integrated Dell Remote Access Controller spécifique au système, accédez à laManuels PowerEdge> pageSupport produitde votre système >Documentation.i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB305325.

i REMARQUE : Pour accéder à l'iDRAC, connectez le câble Ethernet au port réseau dédié à l'iDRAC ou utilisez le port BMC Direct avec le câble USB (type A).

Options de connexion à l'iDRAC

Pour vous connecter à l'interface utilisateur web de l'idRAC, ouvrez un navigateur et saisissez l'adresse IP.

Vous pouvez vous connecter à l'iDRAC en tant que :

• Utilisateur de l'iDRAC
  ●Utilisateur de Microsoft Active Directory
• Utilisateur du protocole LDAP (Lightweight Directory Access Protocol)

Dans l'écran de connexion qui s'affiche, si vous avez opté pour l'accès sécurisé par défaut à l'iDRAC, le nom d'utilisateur par défaut est root. Saisissez le mot de passe sécurisé par défaut de l'iDRAC qui se trouve au verso de l'étiquette d'informations. Si vous avez opté pour un ancien mot de passe, utilisez les anciens nom d'utilisateur et mot de passe de l'iDRAC, root et calvin. Le mot de passe par défaut de l'iDRAC sera vide sur l'étiquette de service express. Vous serez alors invité à créer un mot de passe de votre choix avant de continuer. Vous pouvez également ouvrir une session en utilisant votre connexion directe ou votre carte à puce.

i REMARQUE : Veillez à changer le nom d'utilisateur et le mot de passe par défaut après avoir configuré l'adresse IP d'iDRAC.

Pour plus d'informations sur l'ouverture d'une session sur l'iDRAC et les licences iDRAC, consultez le tout dernier Guide de l'utilisateur de l'iDRAC à l'adresse manuels idrac.

i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB78115.

Vous pouvez également accéder à iDRAC à l'aide du protocole de ligne de commande (RACADM). Pour plus d'informations, consultez le document Guide de la CLI RACADM de l'Integrated Dell Remote Access Controller.

Vous pouvez également accéder à iDRAC à l'aide de l'outil d'automatisation (API Redfish). Pour plus d'informations, consultez le document Guide de l'API Redfish de l'Integrated Dell Remote Access Controller.

Ressources d'installation du système d'exploitation

Si le système est expédié sans système d'exploitation, vous pouvez installer un système d'exploitation pris en charge à l'aide de l'une des ressources indiquées dans le tableau ci-dessous. Pour plus d'informations sur la procédure d'installation du système d'exploitation, consultez les liens de la documentation fournis dans le tableau ci-dessous.

Tableau 49. Ressources pour installer le système d'exploitation

Ressource Liens vers la documentation
iDRAC	Guide de l'utilisateur de l'Integrated Dell Remote Access Controller surManuels iDRACou pour un guide de l'utilisateur de l'Integrated Dell Remote Access Controller spécifique au système, accédez à la sectionManuels PowerEdge> pageSupport produitde votre système >Documentation.1| REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB78115.
Lifecycle Controller	Guide de l'utilisateur de Dell Lifecycle Controller dans la sectionManuels iDRACou pour un Guide de l'utilisateur de Dell Lifecycle Controller spécifique au système, accédez à la sectionManuels PowerEdge> pageSupport produitde votre système >Documentation.Dell recommande d'utiliser Lifecycle Controller pour installer le système d'exploitation, puisque tous les pilotes obligatoires sont installés sur le système.1| REMARQUE : Pour déterminer la version la plus récente de l'iDRAC de votre plate-forme et de la documentation, consultez l'article de la base de connaissances KB78115.
OpenManageDeployment Toolkit	Manuels OpenManage> Kit d'outils de déploiement OpenManage
VMware ESXi certifiéDell	Solutions de virtualisation

i REMARQUE : Pour plus d'informations sur l'installation et des didacticiels vidéo sur les systèmes d'exploitation pris en charge par les systèmes PowerEdge, consultez le document Supported Operating Systems for Dell PowerEdge systems (Systèmes d'exploitation supportés par les systèmes Dell PowerEdge).

Options de téléchargement des pilotes et du firmware

Vous pouvez télécharger les pilotes et le firmware à partir du site FTP. Pour plus d'informations sur le nom d'utilisateur et le mot de passe, contactez votre TAM (Tech Account Manager).

Options de téléchargement et d'installation des pilotes du système d'exploitation

Vous pouvez également utiliser l'une des options suivantes pour télécharger et installer les pilotes du système d'exploitation. Pour plus d'informations sur le téléchargement ou l'installation des pilotes du système d'exploitation, voir les liens de documentation fournis dans le tableau ci-dessous.

Tableau 50. Options de téléchargement et d'installation des pilotes du système d'exploitation

Option Documentation
Site de support Dell Section Téléchargement des pilotes et du micrologiciel.
Support virtuel iDRAC Guide de l'utilisateur de l'Integrated Dell Remote Access Controllerou, pour un guide spécifique au système, accédez au Guide de l'utilisateur de l'Integrated Dell Remote Access Controller > page Support produit du système > Documentation.i REMARQUE : Pour déterminer la version la plus récente de l'iDRAC pour votre plateforme et accéder à la documentation, voir TBD.

Téléchargement des pilotes et du micrologiciel

Il est recommandé de télécharger et d'installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système.

Prérequis

Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.

Étapes

1. Rendez-vous sur Pilotes.

2. Saisissez le numéro de série du système dans le champ Saisir un numéro de série Dell, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée.

i REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à votre produit.

1. Sur la page produit qui s'affiche, cliquez sur Pilotes et téléchargements.

Sur la page Pilotes et téléchargements, tous les pilotes applicables au système s'affichent.

1. Téléchargez les pilotes sur une clé USB, un CD ou un DVD.

Applications de gestion pré-système d'exploitation

Vous pouvez gérer les paramètres et fonctionnalités de base d'un système sans amorçage sur le système d'exploitation en utilisant le firmware du système.

Options permettant de gérer les applications pré-système d'exploitation

Vous pouvez utiliser l'une des options suivantes pour gérer les applications pré-système d'exploitation :

• Configuration du système
  • Gestionnaire de démarrage
• Preboot Execution Environment (Environnement d'exécution de préamorçage, PXE)

Sujets :

• Configuration du système
  • Dell Lifecycle Controller
  • Gestionnaire de démarrage
  •Démarrage PXE

Configuration du système

L'option Configuration du système permet de configurer les paramètres du BIOS, les paramètres de l'iDRAC et les paramètres des appareils du système.

Vous pouvez accéder au menu de configuration du système via l'une des interfaces suivantes :

• Interface graphique : pour accéder au tableau de bord de l'iDRAC, cliquez sur Configurations > Paramètres du BIOS.
• Navigateur de texte : pour activer le navigateur de texte, utilisez la redirection de console.

Pour afficher l'écran Configuration du système, mettez le système sous tension, appuyez sur la touche F2, puis cliquez sur Menu principal de configuration du système.

REMARQUE : Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur la touche F2, attendez que le système finisse de s'amorcer, redémarrez-le et réessayez.

Les options de l'écran Menu principal de la configuration du système sont décrites dans le tableau suivant :

Tableau 51. Menu principal de la configuration du système

Option Description
BIOS du système Permet de configurer les paramètres du BIOS.
Paramètres iDRAC Permet de configurer les paramètres de l'iDRAC. L'utilitaireiDRAC est une interface permettant d'installer et de configurer les paramètres iDRAC. Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l'aide de l'utilitaire iDRAC. Pour plus d'informations sur cet utilitaire, consultez le Guide d'utilisation d'iDRAC surManuels PowerEdge.
Paramètres de l'appareil Permet de configurer les paramètres des	appareils tels que lescontrôleurs de stockage ou les cartes réseau.

Tableau 51. Menu principal de la configuration du système (suite)

Option Description
Paramètres de l’étiquette de service Permet de configurer l’étiquette de service du système.

BIOS du système

Consultez les options courantes du BIOS système ici : Support pour ressources de solution générales | Documentation | Dell US > Manuels et documents > Configuration du BIOS sur des serveurs Dell PowerEdge de 17e génération.

Paramètres de Dell Open Server Manager

Les paramètres OSM sont une interface permettant d'installer et de configurer les paramètres OSM en utilisant l'UEFI. Vous pouvez activer ou désactiver de nombreux paramètres OSM à l'aide des Paramètres OSM. Pour plus d'informations sur l'utilisation d'OSM, reportez-vous au dernier guide de l'utilisateur de Dell Open Server Manager basé sur OpenBMC™ Prise en charge d'Open Server Manager | Documentation | Dell Inde.

Paramètres de l'appareil

L'option Paramètres du périphérique vous permet de configurer les paramètres de périphériques tels que les contrôleurs de stockage ou les cartes réseau.

Dell Lifecycle Controller

Dell Lifecycle Controller (LC) offre une gestion avancée des systèmes intégrés dont les formats de déploiement du système, sa configuration, sa mise à jour, sa maintenance, et ses diagnostics. Le logiciel LC est fourni avec la solution iDRAC hors bande et les applications UEFI (Unified Extensible Firmware Interface) intégrées du système Dell.

Gestion des systèmes intégrée

Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d'exploitation.

REMARQUE : Certaines configurations de plate-forme peuvent ne pas prendre en charge l'ensemble des fonctionnalités du Lifecycle Controller Dell.

Pour plus d'informations sur la configuration de Dell Lifecycle Controller, la configuration du matériel et du firmware et le déploiement du système d'exploitation, consultez la documentation relative à Dell Lifecycle Controller sur Manuels iDRAC.

Gestionnaire de démarrage

L'option Gestionnaire d'amorçage permet de sélectionner les options d'amorçage et les utilitaires de diagnostic.

Pour accéder au Gestionnaire d'amorçage, mettez le système sous tension, puis appuyez sur la touche F11.

Tableau 52. Options du Gestionnaire d'amorçage

Option Description
Poursuivre le démarrage normal	Le système tente d’effectuer successivement le démarrage sur différents périphériques en commençant par le premier dans l’ordre de démarrage. En cas d’échec du démarrage, le système passe au périphérique suivant dans l’ordre de démarrage jusqu’à ce que le démarrage réussisse ou qu’aucune autre option ne soit disponible.
Menu de démarrage unique du UEFI	Permet d’accéder au menu de démarrage, dans lequel vous pouvez sélectionner un périphérique de démarrage unique à partir duquel démarrer.

Tableau 52. Options du Gestionnaire d'amorçage (suite)

Option Description
Démarrer la configuration du système	Permet d'accéder au programme de configuration du système.
Démarrer Lifecycle Controller	Permet de quitter le gestionnaire de démarrage et appelle le programme Dell Lifecycle Controller.
Utilitaires du système	Permet de lancer les éléments du menu Utilitaires système tels que Lancer les diagnostics, Explorateur de fichier de mise à jour du BIOS, Redémarrage du système.

Démarrage PXE

Vous pouvez utiliser l'option PXE (environnement d'exécution préamorçage) pour amorcer et configurer les systèmes en réseau à distance.

Pour accéder à l'option Démarrage PXE, démarrez le système, puis appuyez sur F12 pendant la phase POST au lieu d'utiliser la séquence de démarrage standard de la configuration du BIOS. Cette opération n'ouvre pas de menu ni ne permet la gestion des périphériques réseau.

Validation du minimum pour le test POST et de la configuration de la gestion des système

Cette section décrit la validation de la configuration matérielle minimale pour le POST et de la configuration de gestion des système du système Dell.

Sujets :

- Configuration minimale pour l'auto-test au démarrage (POST)

Configuration minimale pour l'auto-test au démarrage (POST)

Les composants répertoriés ci-dessous correspondent à la configuration minimale pour l'autotest de démarrage :

• Un processeur sur le CPU0
• Un module de mémoire (DIMM) dans le logement A1
• Une unité d'alimentation
• Module de contrôle sécurisé pour centre de données (DC-SCM)

Validation de la configuration

La nouvelle génération de systèmes Dell offre une flexibilité accrue d'interconnexion et des fonctionnalités de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.

Lorsque le système est mis sous tension, des informations sur les câbles installés, les cartes de montage, les fonds de panier, les alimentations, la carte flottante (fPERC, adaptateur PERC, BOSS) et le processeur sont fournies par le circuit CPLD, et les cartes de mémoire du fond de panier sont analysées. Ces informations constituent une configuration unique, qui est comparée avec l'une des configurations homologuées stockées dans un tableau entretenu par iDRAC.

Un ou plusieurs capteurs sont attribués à chacun des éléments de configuration. Lors de l'auto-test au démarrage (POST), toute erreur de validation de la configuration est consignée dans le journal SEL (System Event Log)/LifeCycle (LC). Les événements signalés sont classés dans le tableau des erreurs de validation de la configuration.

Tableau 53. Erreur de validation de la configuration

Erreur Description	Cause possible et	recommendations	Exemple
Erreur de configuration	Un élément de configuration dans la correspondance la plus proche contient un élément inattendu et ne correspond à aucune configuration Dell homologuée.	Configuration incorrecte Config	Error: Backplane CablePLANAR_SL1 and BP_DST_SA1
		Les éléments signalés dans les erreurs HWC8010 ne sont pas assemblés correctement. Vérifiez le positionnement de l'élément (câble, carte de montage, etc.) dans le système.	Config Error: Backplane CablePLANAR_SL3 and BP_DST_PA1
Configuration manquante	Le contrôleur iDRAC a trouvé un élément de configuration manquant dans la correspondance la plus proche détectée.	Un élément ou un câble manquant est signalé dans les journaux d'erreurs HWC8010. Installez l'élément manquant (câble, cartes de montage, etc.).	Config Missing: Backplane CablePLANAR_SL3 and BP_DST_SA1
Erreur de communication	Un élément de configuration ne répond pas au contrôleur iDRAC à l'aide de l'interface de gestion lors de l'exécution d'une vérification de l'inventaire.	Communication de la bande latérale de gestion des systèmes	Erreur de communication : fond de panier 0
		Débranchez l'alimentation secteur, réinstallez l'élément et remplacez l'élément si le problème persiste.

Installation et retrait des composants du système

Sujets :

• Consignes de sécurité
• Avant d'intervenir à l'intérieur de votre système
• Après une intervention à l'intérieur de votre système
• Outils recommandés
• Panneau métallique avant en option
• Capot du système
  • Carénage d'aération
  •Ventilateurs de refroidissement
• Cache du fond de panier de disques
  •Disques
  •Fond de panier de disque
  •Supports de paroi latérale
• Module PERC
  •Routages de câbles
  •Mémoire système
  •Support central de refroidissement liquide direct (DLC)
  • Processeur et dissipateur de chaleur
• Cartes d'extension et cartes de montage pour cartes d'extension
• Module SSD M.2
• Module BOSS-N1 FDC-MHS en option
  •Carte OCP NIC en option
• Module de contrôle sécurisé (DC-SCM) pour centre de données
• Carte Attic
  •Port USB interne (en option)
  •Batterie du système
  • Commutateur d'intrusion
  •Bloc d'alimentation
  •Module TPM (Trusted Platform Module)
• Carte HPM
  •panneau de commande

Consignes de sécurité

i REMARQUE : Chaque fois que vous devez soulever le système, demandez de l'aide. N'essayez pas de le soulever seul, au risque de vous blesser. système
PRÉCAUTION : Il faut au moins deux personnes pour soulever le système horizontalement hors du carton et la placer sur une surface plane, un système de levage pour rack ou des rails.
AVERTISSEMENT : L'ouverture ou le retrait du capot du système lorsque système est sous tension est dangereux. Vous risqueriez de recevoir une décharge électrique.
AVERTISSEMENT : Ne pas faire fonctionner le système sans le capot pour une durée dépassant cinq minutes. L'utilisation du système sans que le capot du système soit en place peut entraîner des dommages sur les composants.

PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de service et support. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
i REMARQUE : L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les composants internes du système.
PRÉCAUTION : Pour assurer le fonctionnement et le refroidissement adéquats, l'ensemble des ventilateurs et des baies du système doivent être occupés en permanence par un composant ou un cache.
i REMARQUE : Remplacement d'un PSU échangeable à chaud, après le prochain démarrage du serveur : le nouveau PSU est automatiquement mis à jour en reprenant le firmware et la configuration de celui remplacé. Pour effectuer la mise à jour vers la dernière version du micrologiciel et modifier la configuration, voir le Lifecycle Controller User's Guide (Guide de l'utilisateur de Lifecycle Controller) à l'adresse Manuels iDRAC.
i REMARQUE : Remplacement d'une carte de contrôleur de stockage, FC ou NIC défectueuse par une carte de même type après la mise sous tension du système : la nouvelle carte est automatiquement mise à jour en reprenant le firmware et la configuration de celle défectueuse. Pour effectuer la mise à jour vers la dernière version du micrologiciel et modifier la configuration, voir le Lifecycle Controller User's Guide (Guide de l'utilisateur de Lifecycle Controller) à l'adresse Manuels iDRAC.
i REMARQUE : Utilisez uniquement des produits laser de classe 1 certifiés de type émetteur-récepteur de fibre optique.
PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
i REMARQUE : La pression de fonctionnement maximale spécifiée par le fabricant est de 43 PSI.

Avant d'intervenir à l'intérieur de votre système

Prérequis

Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

1. Mettez hors tension le système et tous les périphériques qui y sont connectés.
2. Débranchez le système de la prise électrique et déconnectez les périphériques.
3. Le cas échéant, retirez le système du rack.
   Pour plus d'informations, voir le Guide d'installation des rails associé à chaque solution de rails sur la page des Manuels PowerEdge.
4. Retirez le capot du système.

Après une intervention à l'intérieur de votre système

Prérequis

Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.

Étapes

1. Remettez en place le capot du système.
2. Le cas échéant, Installez le système dans le rack.
   Pour plus d'informations, voir le Guide d'installation des rails associé à votre solution de rails à l'adresse Manuels PowerEdge.
3. Rebranchez les périphériques et branchez le système sur la prise électrique, puis mettez le système sous tension.

Outils recommandés

Vous pourriez avoir besoin de certains ou de tous les outils suivants pour effectuer les procédures de retrait et d'installation :

• Tournevis cruciforme Phillips n° 1
• Tournevis cruciforme Phillips n° 2
•tournevis Torx T20
- Clé à douille hexagonale de 5 mm
- Pointe en plastique
- Un tournevis à tête plate de 1/4 de pouce
• Tapis antistatique
- Pinces à bec

- Bracelet antistatique connecté à une prise de terre

Panneau métallique avant en option

Retrait du panneau avant

Procédure de retrait du panneau avant.

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Gardez la clé du panneau à portée de main.

Étapes

1. Déverrouillez le panneau.
2. Appuyez sur le bouton de dégagement et désengagez l'extrémité gauche du cadre.
3. Dégagez la partie droite, puis retirez le cadre.

Figure 30. Retrait du panneau avant

Étapes suivantes

Remettez en place le panneau avant.

Installation du panneau avant

Procédure d'installation du panneau avant.

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Identifiez et retirez la clé du panneau.

Étapes

1. Alignez et insérez les languettes situées sur le panneau dans les encoches situées sur le système.
2. Appuyez sur le cadre tant que le bouton de dégagement n'est pas en place.
3. Verrouillez le cadre.

Figure 31. Installation du panneau avant

Capot du système

Retrait du capot du système

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Mettez hors tension le système et les périphériques qui y sont connectés.
3. Débranchez le système de la prise électrique et déconnectez-le de ses périphériques.

Étapes

1. À l'aide d'un tournevis plat 1/4 pouce ou d'un tournevis cruciforme n° 2, tournez le verrou dans le sens inverse des aiguilles d'une montre pour le déverrouiller.
2. Soulevez le loquet de dégagement tant que le capot du système ne glisse pas vers l'arrière.
3. Retirez le capot du système.

Figure 32. Retrait du capot du système

Étapes suivantes

1. Remettez en place le capot du système.

Installation du capot du système

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Veillez à ce que tous les câbles internes soient correctement routés et connectés, et qu'aucun outil ou pièce supplémentaire ne reste à l'intérieur du système.

Étapes

1. Alignez les languettes du capot du système sur les fentes de guidage du système et faites glisser le capot.
2. Fermez le loquet de déverrouillage du capot du système.
3. À l'aide d'un tournevis plat de 1/4 de pouce ou d'un tournevis cruciforme 2, tournez le verrou dans le sens horaire pour le verrouiller.

Figure 33. Installation du capot du système

Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Carénage d'aération

Retrait des carénages d'aération gauche et droit

Prérequis

PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d'aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu'une perte de données. système

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les câbles de l'encoche du carénage d'aération.

Étapes

1. Appuyez sur le loquet du carénage d'aération.

REMARQUE : Pour retirer le carénage d'aération gauche, appuyez sur le loquet du carénage d'aération droit dans le sens inverse.

1. Saisissez le carénage d'aération par les bords et soulevez-le pour l'extraire du système.

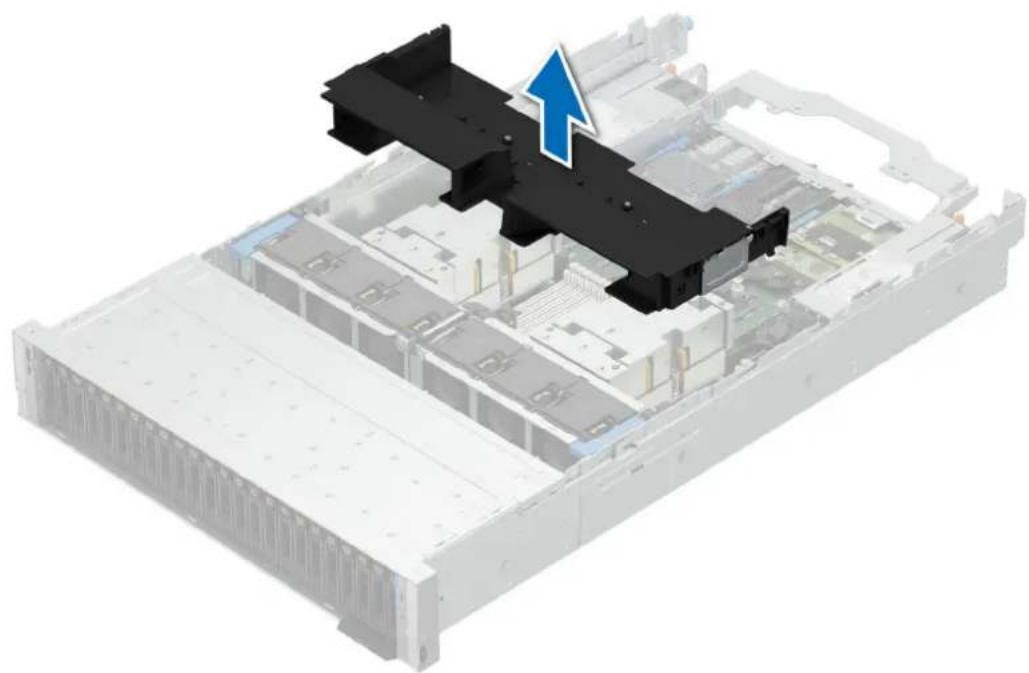

Figure 34. Retrait du carénage d'aération gauche

Figure 35. Retrait du carénage d'aération droit

REMARQUE : Les carénages d'aération gauche et droit peuvent également être déposés ensemble.

Étapes suivantes

1. Remettez en place les carénages d'aération gauche et droit.

Installation des carénages d'aération gauche et droit

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les câbles de l'encoche du carénage d'aération.

Étapes

1. Alignez le logement du carénage d'aération sur la patte du carénage d'aération gauche ou droit.
2. Insérez le carénage à air dans le système jusqu'à ce qu'il soit fermement fixé.

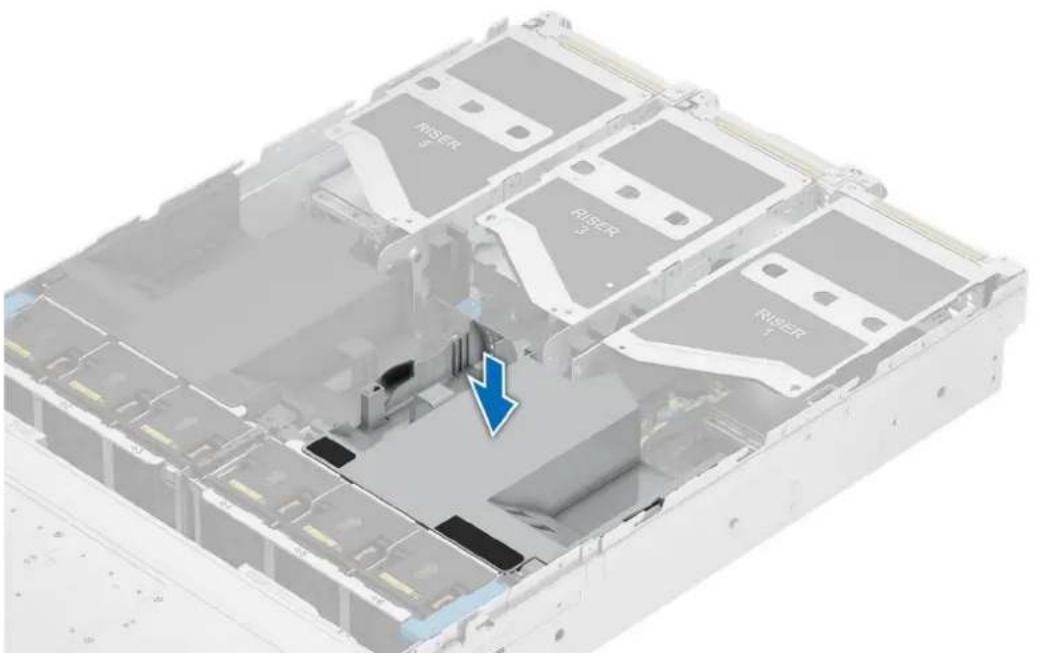

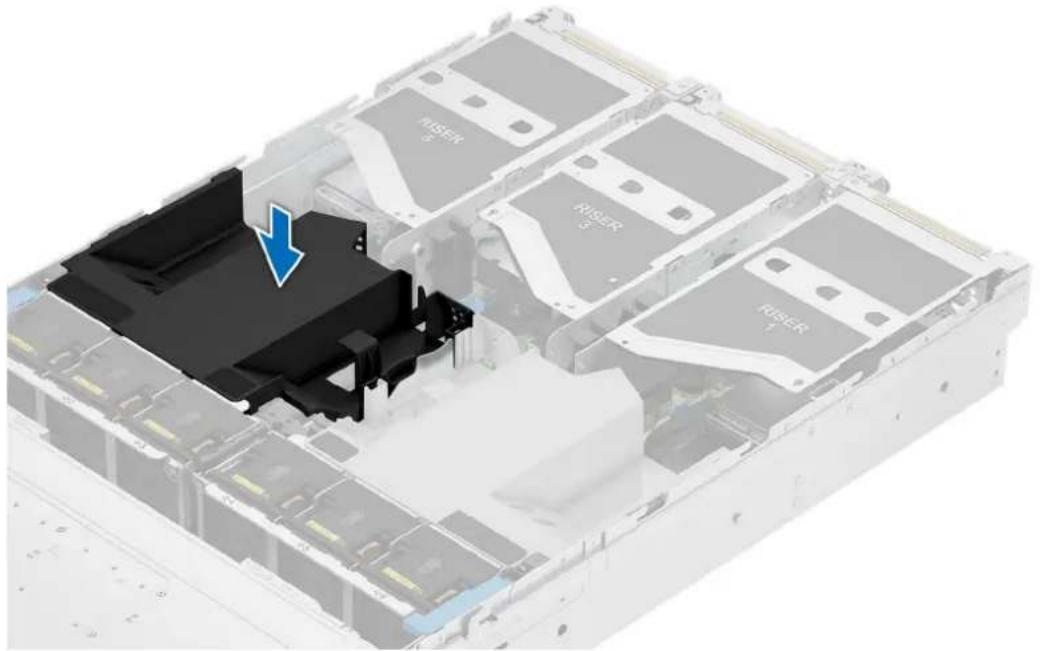

Figure 36. Installation du carénage d'aération gauche

Figure 37. Installation du carénage d'aération droit

REMARQUE : Les carénages d'aération gauche et droit peuvent également être installés ensemble.

Étapes suivantes

1. Acheminez les câbles le long de l'encoche du carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du carénage d'aération latéral

Prérequis

PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d'aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu'une perte de données. système

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les câbles de l'encoche du carénage d'aération.

Étapes

Saisissez le carénage d'aération par les bords et soulevez-le pour l'extraire du système.

Figure 38. Retrait du carénage d'aération gauche

Étapes suivantes

1. Remettez en place le carénage d'aération latéral.

Installation du carénage d'aération latéral

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les câbles de l'encoche du carénage d'aération.

Étapes

1. Alignez le logement du carénage d'aération sur les entretoises du système.
2. Insérez le carénage à air dans le système jusqu'à ce qu'il soit fermement fixé.

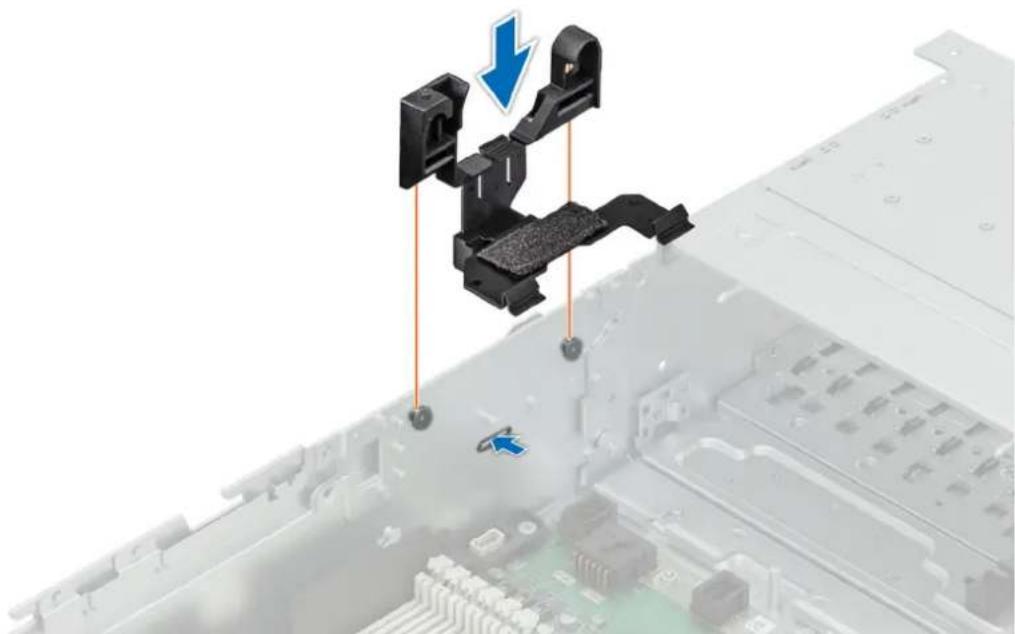

Figure 39. Installation du carénage d'aération latéral

Étapes suivantes

1. Acheminez les câbles le long de l'encoche du carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Ventilateurs de refroidissement

Retrait d'un ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

REMARQUE : La procédure de retrait d'un ventilateur hautes performances de qualité Silver (HPR SLVR), d'un ventilateur hautes performances de qualité Gold (HPR Gold) ou d'un ventilateur hautes performances de qualité Platinum (HPR PLTM) est identique.

Étapes

Appuyez sur la patte de dégagement orange et soulevez le ventilateur pour le débrancher du connecteur situé sur la carte de ventilateur.

Figure 40. Retrait d'un ventilateur

Étapes suivantes

1. Remplacement d'un ventilateur.

Installation d'un ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

REMARQUE : La procédure de retrait d'un ventilateur hautes performances de qualité Silver (HPR SLVR), d'un ventilateur hautes performances de qualité Gold (HPR Gold) ou d'un ventilateur hautes performances de qualité Platinum (HPR PLTM) est identique.

Étapes

Alignez et abaissez le ventilateur dans son assemblage jusqu'à ce qu'il s'enclenche.

Figure 41. Installation d'un ventilateur

Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait de l'assemblage du bâti du ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si nécessaire, retirez les câbles qui passent à travers le bâti de ventilateur.
4. Si obligatoire, retirez le carénage d'aération.

Étapes

1. Soulevez les leviers de dégagement bleus pour déverrouiller l'assemblage du bâti du ventilateur du système.
2. Saisissez les leviers de dégagement, puis retirez l'assemblage du bâti du ventilateur du système en le soulevant.

Figure 42. Retrait de l'assemblage du bâti du ventilateur

Étapes suivantes

1. Remettez en place l'assemblage du bâti du ventilateur.

Installation d'un assemblage de bâti de ventilateur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

PRÉCAUTION : Avant d'installer le bâti du ventilateur, vérifiez que tous les câbles à l'intérieur du système ont été correctement installés et fixés aux supports de fixation des câbles. Les câbles qui ne sont pas correctement installés peuvent être endommagés.

1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
2. Si nécessaire, retirez les câbles qui passent à travers le bâti de ventilateur.
3. Le cas échéant, retirez le carénage d'aération.

Étapes

1. En maintenant le levier de dégagement bleu du bâti du ventilateur, alignez les rails de guidage sur les guides du système.

2. Abaissez l'assemblage du bâti du ventilateur de refroidissement dans le système jusqu'à ce qu'il soit correctement positionné.

3. Abaissez le levier de dégagement bleu et appuyez dessus pour verrouiller l'assemblage du bâti du ventilateur de refroidissement dans le système.

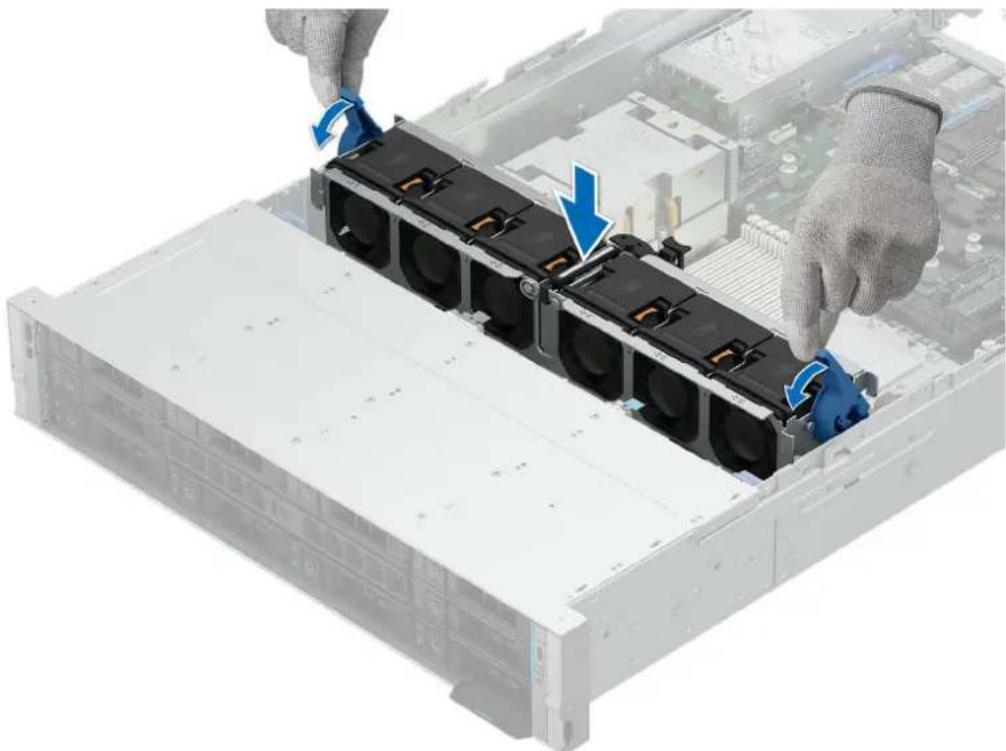

Figure 43. Installation d'un assemblage de bâti de ventilateur

Étapes suivantes

1. Le cas échéant, réinstallez le carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Cache du fond de panier de disques

Retrait du capot du fond de panier de disques

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Faites glisser le capot du fond de panier de disques dans le sens des flèches marquées sur le capot du fond de panier de disques.
2. Soulevez le capot du fond de panier de disques pour le sortir du système.

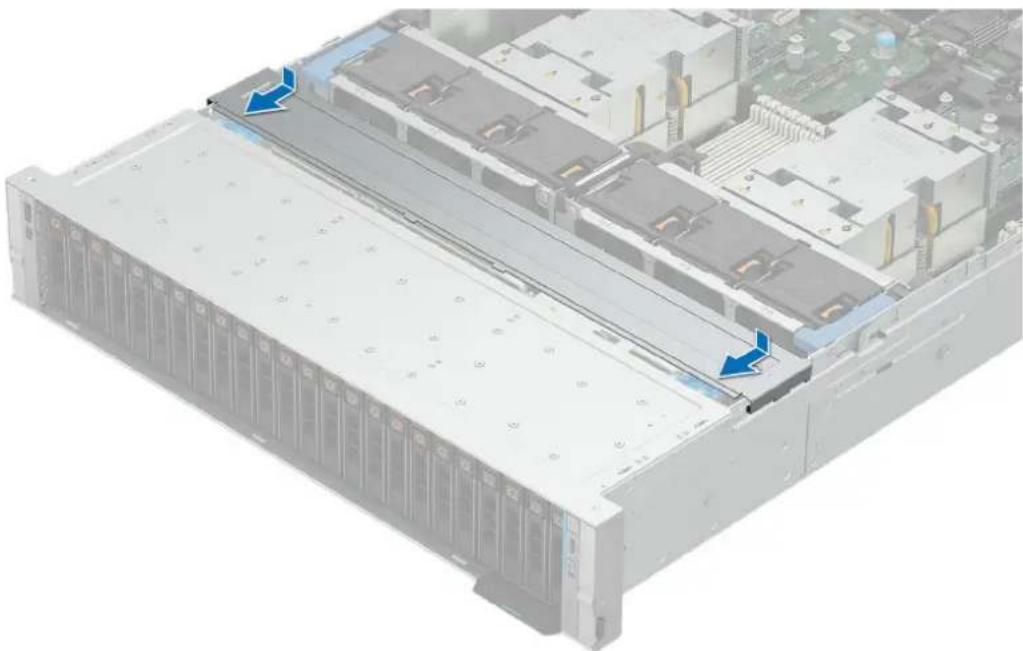

Figure 44. Retrait du capot du fond de panier de disques

Étapes suivantes

1. Réinstallez le capot du fond de panier de disques.

Installation du capot du fond de panier de disques

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Alignez le capot du fond de panier de disques sur les fentes de guidage du système.
2. Faites glisser le capot du fond de panier de disques vers l'avant du système jusqu'à ce qu'il s'enclenche.

Figure 45. Installation du capot du fond de panier de disques

Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Disques

Retrait d'un cache de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. S'il est installé, retirez le panneau avant.

PRÉCAUTION : Pour assurer un refroidissement correct du système, vous devez installer des caches de disque dans tous les logements de disque vides.

Étapes

1. Appuyez sur le bouton de dégagement pour extraire le cache de disque de l'emplacement du disque dur.

Figure 46. Retrait d'un cache de disque

1. Pour le cache de disque EDSFF E3.S, soulevez le bouton d'éjection pour extraire le cache de disque du logement du disque.

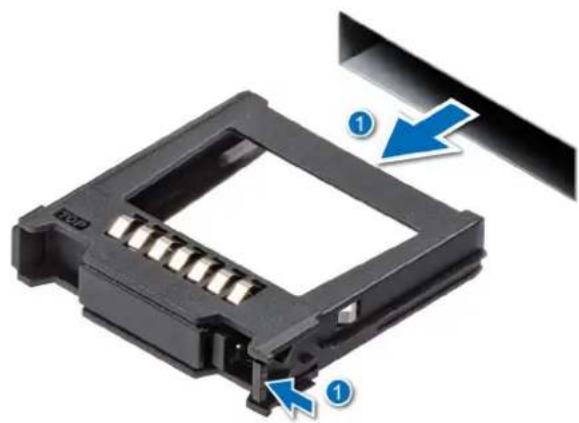

Figure 47. Retrait du cache de disque EDSFF E3.S

Étapes suivantes

1. Remettez en place le cache de disque.

Installation d'un cache de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. S'il est installé, retirez le panneau avant.

Étapes

1. Insérez le cache de disque dans l'emplacement de disque jusqu'à ce que le bouton de dégagement s'enclenche.

Figure 48. Installation d'un cache de disque

1. Pour le cache de disque EDSFF E3.S, faites-le glisser dans le logement de disque jusqu'à ce que le bouton de dégagement s'enclenche.

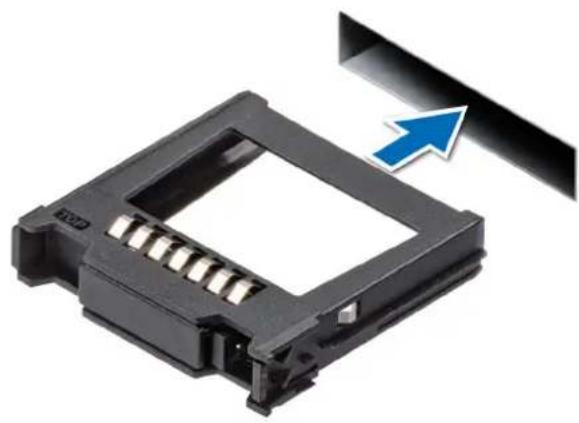

Figure 49. Installation d'un cache de disque EDSFF E3.S

Étapes suivantes

1. S'il a été retiré, installez le panneau avant.

Retrait du support de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Retirez le panneau avant.
3. Préparez le retrait du disque à l'aide du logiciel de gestion. Si le disque est en ligne, le voyant d'activité/de panne vert clignote lors de la procédure de sa mise hors tension. Lorsque tous les voyants sont éteints, vous pouvez retirer le disque dur. Pour plus d'informations, consultez la documentation du contrôleur de stockage.

PRÉCAUTION : Avant de retirer ou d'installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l'adaptateur hôte lui permet de prendre en charge le retrait et l'installation à chaud de disques.

PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d'exploitation prend en charge l'installation de disques. Consultez la documentation fournie avec le système d'exploitation.

Étapes

1. Appuyez sur le bouton de dégagement pour ouvrir la poignée de dégagement du support de disque.
2. Tenez la poignée de dégagement du support de disque et faites glisser le support de disque hors de son logement.

Figure 50. Retrait d'un support de disque

1. Pour le support de disque EDSFF E3.S, soulevez le bouton de dégagement pour ouvrir la poignée de dégagement du support de disque.
2. Tenez la poignée de dégagement du support de disque et faites glisser le support de disque hors de son logement.

REMARQUE : Si vous ne remettez pas le disque en place immédiatement, installez un cache de disque EDSFF E3.S dans l'emplacement vacant pour préserver le refroidissement du système.

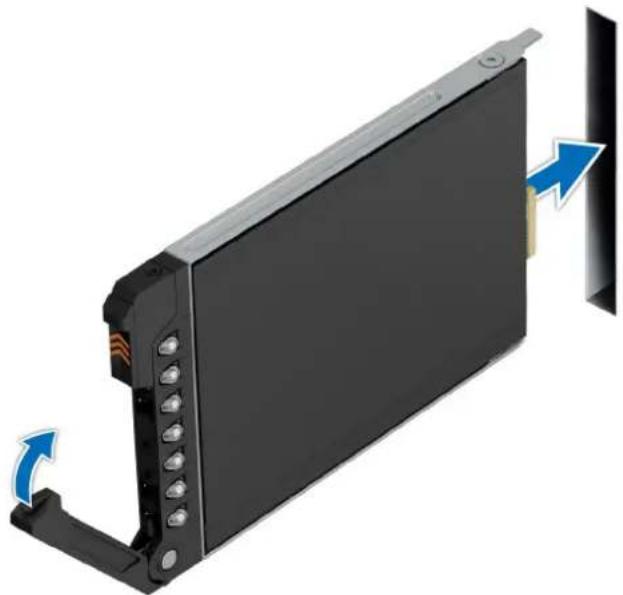

Figure 51. Retrait du support de disque EDSFF E3.S

Étapes suivantes

Remettez en place le disque EDSFF E3.S ou le cache de disque EDSFF E3.S.

Installation d'un support de disque

Prérequis

PRÉCAUTION : Avant de retirer ou d'installer un disque pendant que le système est en cours de fonctionnement, consultez la Manuels de contrôleur de stockage documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l'adaptateur hôte lui permet de prendre en charge le retrait et l'installation de disques.
PRÉCAUTION : La combinaison de disques durs SAS et SATA dans un même volume RAID n'est pas prise en charge.
PRÉCAUTION : Lors de l'installation d'un disque, assurez-vous que les disques adjacents sont complètement installés. Si vous insérez un support de disque et tentez d'en verrouiller la poignée alors qu'un support de disque voisin n'est que partiellement installé, vous risquez d'endommager le ressort de protection de ce dernier et de le rendre inutilisable.
i REMARQUE : Assurez-vous que la poignée de dégagement du support de disque est en position ouverte avant d'insérer le support dans le logement.
PRÉCAUTION : Pour éviter toute perte de données, veillez à ce que le remplacement de lecteurs à chaud soit pris en charge. Consultez la documentation fournie avec le système d'exploitation.
PRÉCAUTION : Lorsqu'un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à se reconstruire. Assurez-vous que le disque de remplacement est vide ou contient des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque de remplacement sont immédiatement perdues après l'installation du disque.
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Pour assembler le disque au système, retirez le support de disque ou le cache de disque.

Étapes

1. Faites glisser le support de disque dans le logement du disque.
2. Fermez la poignée de dégagement du support de disque pour verrouiller le disque en place.

Figure 52. Installation d'un support de disque

1. Pour le support de disque EDSFF E3.S, faites-le glisser Faites dans le logement de disque jusqu'à ce que le disque se connecte au fond de panier.

2. Fermez la poignée de dégagement du support de disque pour verrouiller le disque en place.

Figure 53. Installation d'un support de disque EDSFF E3.S

Étapes suivantes

Installez le panneau avant.

Retrait d'un disque installé dans un support de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. S'il est installé, retirez le panneau avant.

Étapes

1. À l'aide du tournevis cruciforme n° 1, retirez les vis situées sur les rails coulissants du support de disque.

REMARGUE : Si le support de disque SSD est doté d'une vis Torx, utilisez un tournevis Torx 6 (pour un disque de 2,5 pouces) afin de retirer le disque.

1. Retirez le lecteur de son support.

Figure 54. Retrait d'un disque installé dans un support de disque

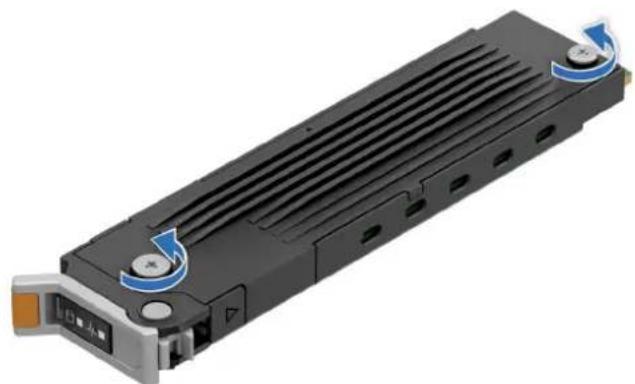

Figure 55. Retrait du disque EDSFF E3.S de son support

Étapes suivantes

Installez le disque dans le support de disque.

Installation d'un disque dans le support de disque

Prérequis

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. S'il est installé, retirez le panneau avant.
3. Retirez le cache du disque.

Étapes

1. Insérez le disque dans le support de disque, le connecteur de disque étant orienté vers l'arrière du support.
2. Alignez les trous de vis situés sur le disque avec ceux situés sur le support de disque.
3. À l'aide d'un tournevis cruciforme n° 1, vissez le disque au support de disque.

i REMARQUE : Lors de l'installation d'un disque dans le support de disque, assurez-vous que les vis sont serrées à un couple de 4 lbf-po.
i REMARQUE : Si le support de disque SSD est doté d'une vis Torx, utilisez un tournevis Torx 6 (pour un disque de 2,5 pouces) afin d'installer le disque.

Figure 56. Installation d'un disque dans le support de disque

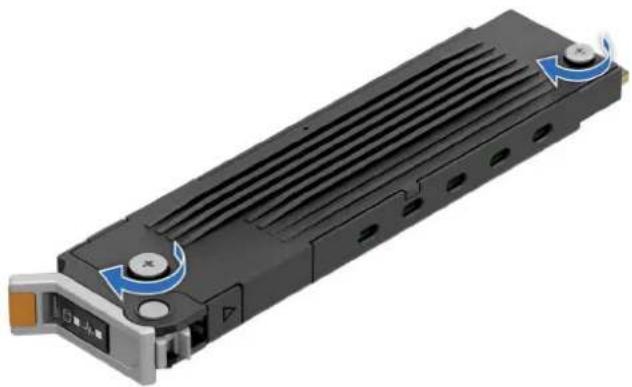

Figure 57. Installation du disque EDSFF E3.S dans le support de disque

Étapes suivantes

1. Installez un support de disque dur.
2. S'il a été retiré, installez le panneau avant.

Fond de panier de disque

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Fond de panier de disque

Voici les fonds de panier de disques pris en charge selon la configuration de votre système :

Tableau 54. Options de fond de panier pris en charge

System Options de disques prises en charge
PowerEdge R7725	●Fond de panier SAS/SATA de 3,5 pouces●Fond de panier universel de 2,5 pouces (x8)●Fond de panier NVMe EDSFF E3.S (8 disques)

Figure 58. Fond de panier SAS/SATA de 12 disques de 3,5 pouces

1. BP_DST_SB1 (PERC au fond de panier)

2. BP_PWR_1 (câble d'alimentation du fond de panier vers la carte HPM)

3. BP_DST_SA1 (PERC au fond de panier)

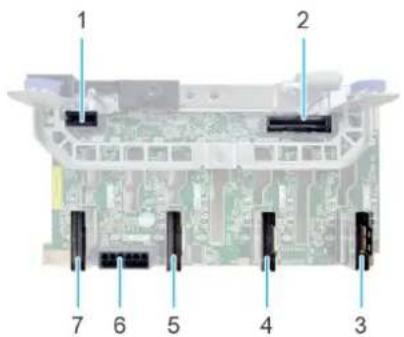

Figure 59. Fond de panier poue 8 disques universels 2,5 pouces

1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier)

2. BP_DST_PA1 (connecteur PCIe/NVMe) 4. BP_DST_PB1 (connecteur PCIe/NVMe)

3. BP_DST_PA2 (connecteur PCIe/NVMe) 6. BP_PWR_1 (câble d'alimentation du fond de panier vers la carte HPM)

4. BP_DST_PB2 (connecteur PCIe/NVMe)

Figure 60. Fond de panier pour disque NVMe EDSFF E3.S
1. BP_PWR_1 (câble d'alimentation du fond de panier vers la carte HPM)

Retrait du module de fond de panier EDSFF E3.S

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. S'il est installé, retirez le panneau avant.
4. Retirez le carénage d'aération.
5. Retirez le capot du fond de panier de disques.
6. Retirez l'assemblage du bâti du ventilateur.
7. Retirez les disques EDSFF E3.S.
8. Débranchez le câble d'alimentation câbles électriques et les autres câbles nécessaires, puis observez l'acheminement des câbles.

REMARQUE : Consultez la section Acheminement des câbles.

Étapes

1. À l'aide d'un tournevis cruciforme n° 2, desserrez les vis imperdables du module du fond de panier EDSFF E3.S.
2. Faites glisser et retirez le module de fond de panier EDSFF E3.S du système.

Figure 61. Retrait du module de fond de panier EDSFF E3.S

Étapes suivantes

1. Remettez en place le module du fond de panier EDSFF E3.S

Installation du module du fond de panier EDSFF E3.S

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. S'il est installé, retirez le panneau avant.
4. Retirez le carénage d'aération.
5. Retirez le capot du fond de panier de disques.
6. Retirez l'assemblage du bâti du ventilateur.

7. Retirez les disques EDSFF E3.S.

8. Débranchez le câble d'alimentation câbles électriques et les autres câbles nécessaires, puis observez l'acheminement des câbles.

REMARGUE : Consultez la section Acheminement des câbles.

Étapes

1. Alignez les guides du module du fond de panier EDSFF E3.S sur les logements du système.
   REMARQUE : Localisez le module du fond de panier EDSFF E3.S et placez-le sur la ligne de position déverrouillée.

1. Faites glisser le module du fond de panier EDSFF E3.S vers l'avant du système, jusqu'à ce qu'il soit fermement en place.

2. À l'aide d'un tournevis cruciforme n° 2, serrez les vis imperdables du module du fond de panier EDSFF E3.S.

Figure 62. Installation du module du fond de panier EDSFF E3.S

Étapes suivantes

1. Branchez tous les câbles et assurez-vous que tous les câbles sont acheminés à travers le clip de câble correspondant.

REMARQUE : Consultez la section Acheminement des câbles.

1. Installez les disques EDSFF E3.S.
2. Installez l'assemblage du bâti des ventilateurs.
3. Installez le capot du fond de panier de disques.
4. Installez le carénage d'aération.
5. S'il a été retiré, installez le panneau avant.
6. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du fond de panier de disque

Prérequis

PRÉCAUTION : Pour éviter d'endommager les disques durs et le fond de panier, retirez du système les disques durs avant d'enlever le fond de panier.

PRÉCAUTION : Notez le numéro d'emplacement de chaque disque et étiquetez-les temporairement avant de retirer les disques afin de les réinstaller dans le même emplacement.

REMARQUE : La procédure de retrait du fond de panier est similaire pour toutes les configurations de fond de panier.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. S'il est installé, retirez le panneau avant.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez le capot du fond de panier de disques.
6. Retirez l'assemblage du bâti du ventilateur.
7. Retirez les disques.
8. Si nécessaire, retirez le module PERC avant.
9. Observez l'acheminement des câbles et débranchez ceux du fond de panier de disque du connecteur de la carte HPM et du fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

Étapes

1. Appuyez sur une ou plusieurs pattes de dégagement pour dégager le fond de panier de disques des crochets situés sur le système.
2. Soulevez le fond de panier de disques pour le sortir du système.

REMARQUE : Pour éviter d'endommager le fond de panier, retirez les câbles du fond de panier déconnectés des clips de routage du câble avant de retirer le fond de panier.

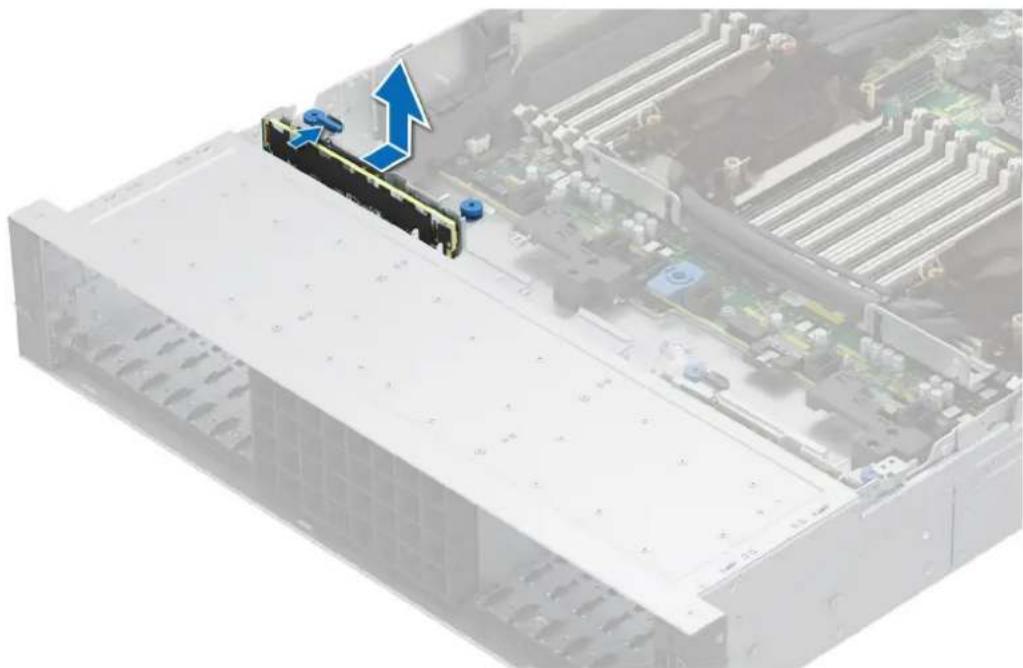

Figure 63. Retrait du fond de panier de disque

Étapes suivantes

1. Remettez en place le fond de panier de disques.

Installation du fond de panier de disque

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. S'il est installé, retirez le panneau avant.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez le capot du fond de panier de disques.

6. Retirez l'assemblage du bâti du ventilateur.

7. Retirez les disques.

8. Si nécessaire, retirez le module PERC avant.

9. Observez l'acheminement des câbles et débranchez ceux du fond de panier de disque du connecteur de la carte HPM et du fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

REMARQUE : Pour éviter d'endommager le fond de panier, retirez les câbles du fond de panier déconnectés des clips de routage du câble.

REMARQUE : Procédez au routage adapté du câble lorsque vous le remplacez pour éviter qu'il ne se coince ou s'écrase.

Étapes

1. Alignez les logements du fond de panier de disques sur les guides du système.

2. Faites glisser le fond de panier de disques dans les guides du système et abaissez-le jusqu'à ce qu'une ou plusieurs pattes de dégagement bleues s'enclenchent.

Figure 64. Installation du fond de panier de disque

Étapes suivantes

1. Branchez les câbles du fond de panier de disque aux connecteurs de la carte HPM et du fond de panier.
2. Installez les lecteurs.
3. Si nécessaire, installez le module PERC avant.
4. Installez l'assemblage du bâti du ventilateur.
5. Installez le capot du fond de panier de disques.
6. Installez le carénage d'aération.
7. S'il a été retiré, installez le panneau avant.
8. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Supports de paroi latérale

Retrait du support de paroi latérale

Il existe deux supports de paroi latérale, à savoir un de chaque côté du système. La procédure de retrait est similaire.

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

3. Si obligatoire, retirez le capot du fond de panier de disques.

4. Le cas échéant, retirez le carénage d'aération.

5. Retirez l'assemblage du bâti du ventilateur.

i REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez correctement les câbles lorsque vous les remplacez pour éviter qu'ils ne soient coincés ou écrasés.

Étapes

1. Appuyez sur les pattes latérales pour dégager le support de câble de paroi latérale.

i REMARQUE : Sortez les câbles du support de câble de paroi latérale.

1. Appuyez sur la patte centrale pour dégager le support du boîtier, puis soulevez-le pour le sortir du système.

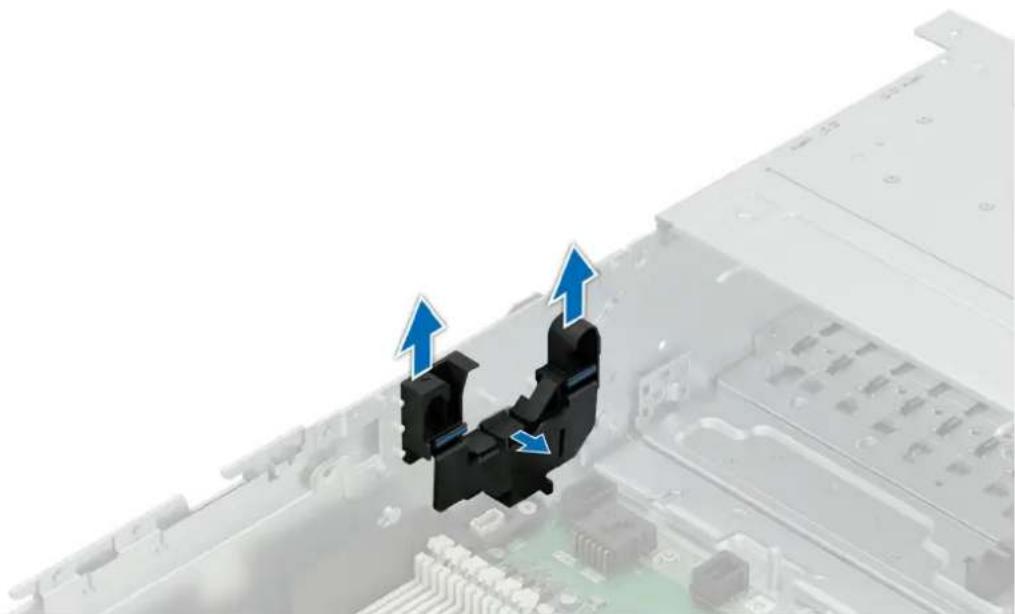

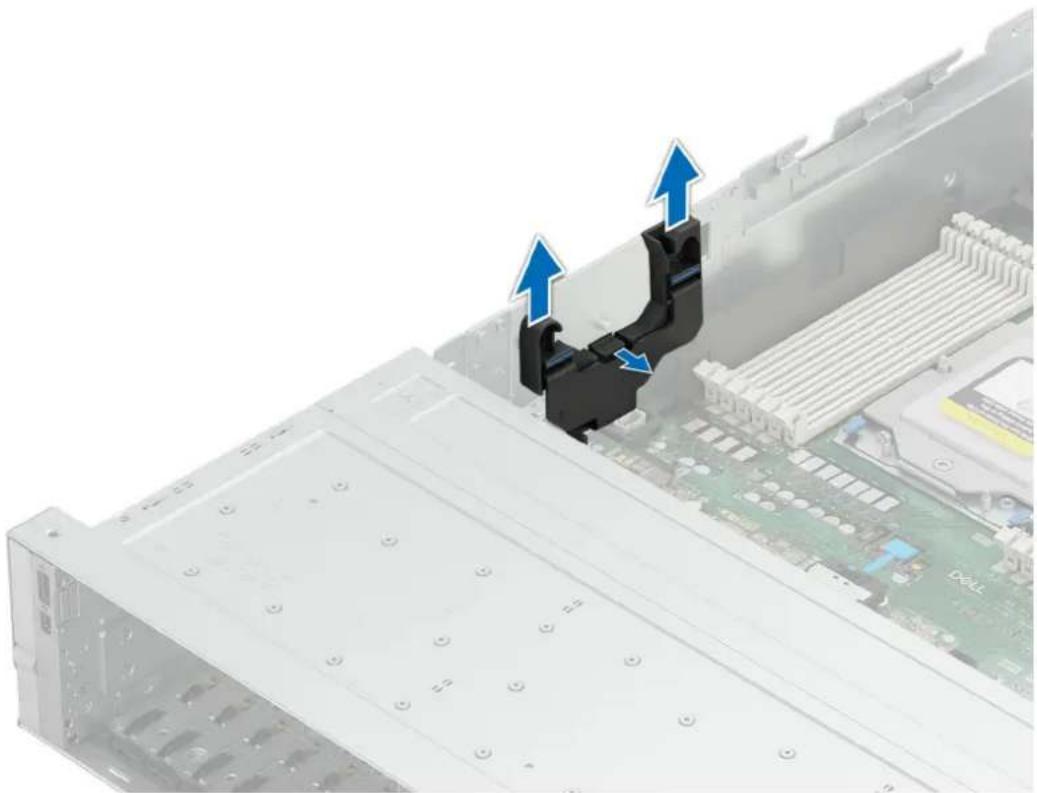

Figure 65. Retrait du support mural latéral gauche

Figure 66. Retrait du support mural latéral droit

Étapes suivantes

1. Remettez en place le support de paroi latérale.

Installation du support de paroi latérale

Il existe deux supports de paroi latérale de chaque côté du système. La procédure d'installation est similaire.

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.

REMARQUE : Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez correctement les câbles lorsque vous les remplacez pour éviter qu'ils ne soient coincés ou écrasés.

Étapes

1. Alignez les fentes de guidage du support de paroi latérale sur les guides du système et faites glisser l'ensemble jusqu'à ce qu'il soit correctement positionné.

REMARQUE : Procédez au routage des câbles via le support de câble de paroi latérale.

1. Fermez le support de câble de paroi latérale jusqu'à ce qu'il s'enclenche.

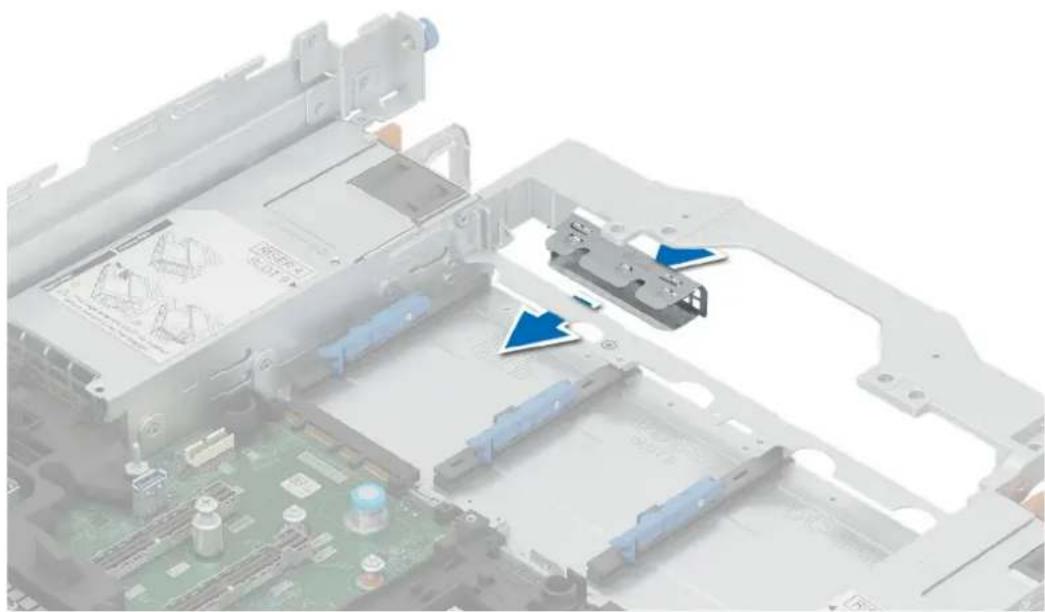

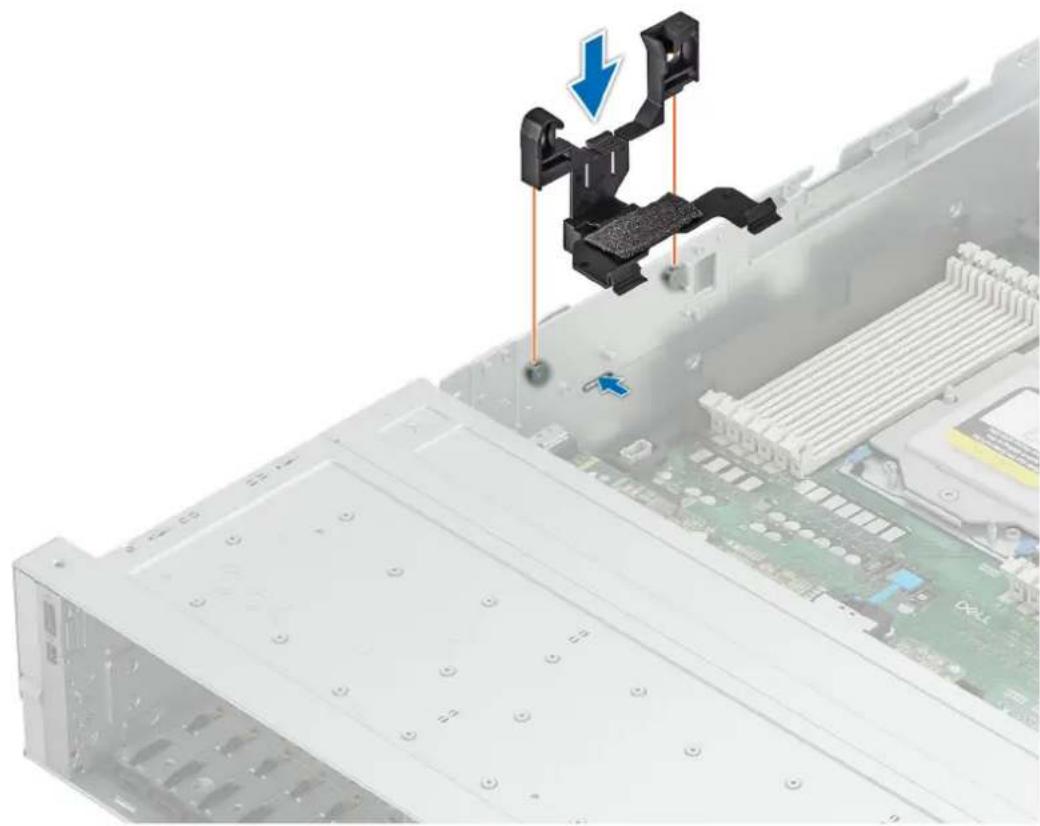

Figure 67. Installation du support mural latéral droit

Figure 68. Installation du support mural latéral droit

Étapes suivantes

1. Installez l'assemblage du bâti du ventilateur.

2. Le cas échéant, réinstallez le carénage d'aération.

3. S'il a été retiré, installez le fond de panier de disques.

4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Module PERC

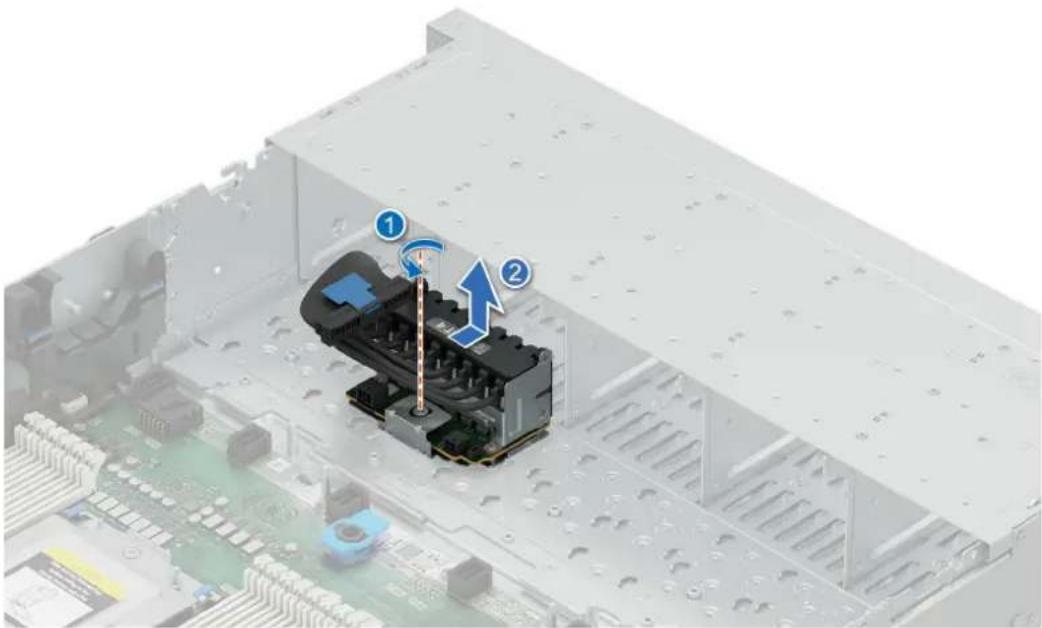

Retrait du module PERC avant à montage avant

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Le cas échéant, retirez le carénage d'aération.
4. Retirez le capot du fond de panier de disques.
5. Observez l'acheminement des câbles et débranchez ceux du fond de panier de disque du connecteur de la carte HPM et du fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

Étapes

1. À l'aide d'un tournevis cruciforme n° 2, desserrez les vis imperdables du module PERC avant.
2. Faites glisser le module PERC avant pour le sortir de son connecteur sur le fond de panier de disques.

Figure 69. Retrait du module PERC avant à montage avant

Étapes suivantes

1. Réinstallez le module PERC avant à montage avant.

Installation du module PERC avant à montage avant

Prérequis

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d'intervenir à l'intérieur de votre système.
3. Retirez le cache du fond de panier.
4. Le cas échéant, retirez le carénage d'aération.
5. Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.

Étapes

1. Alignez le module PERC avant en l'inclinant jusqu'à ce que le plateau touche le logement du système.
2. Faites glisser et enfoncez le connecteur du module PERC avant sur le connecteur situé sur le fond de panier de disques jusqu'à ce qu'il s'enclenche correctement.
3. À l'aide d'un tournevis cruciforme n° 2, serrez les vis imperdables du module PERC avant.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

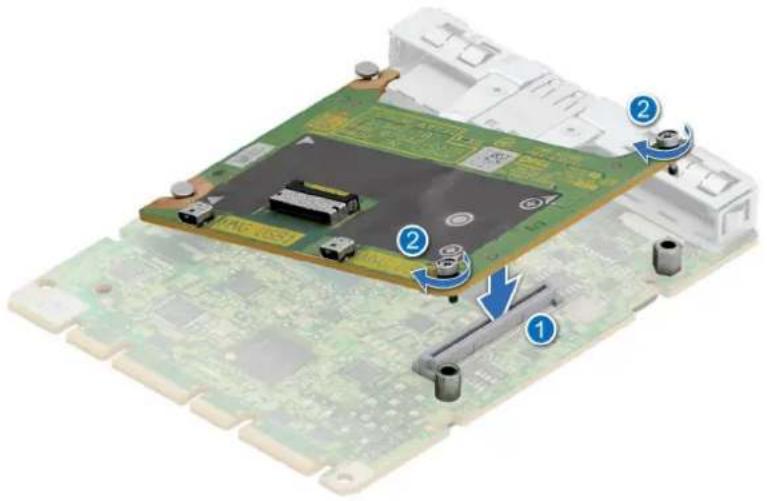

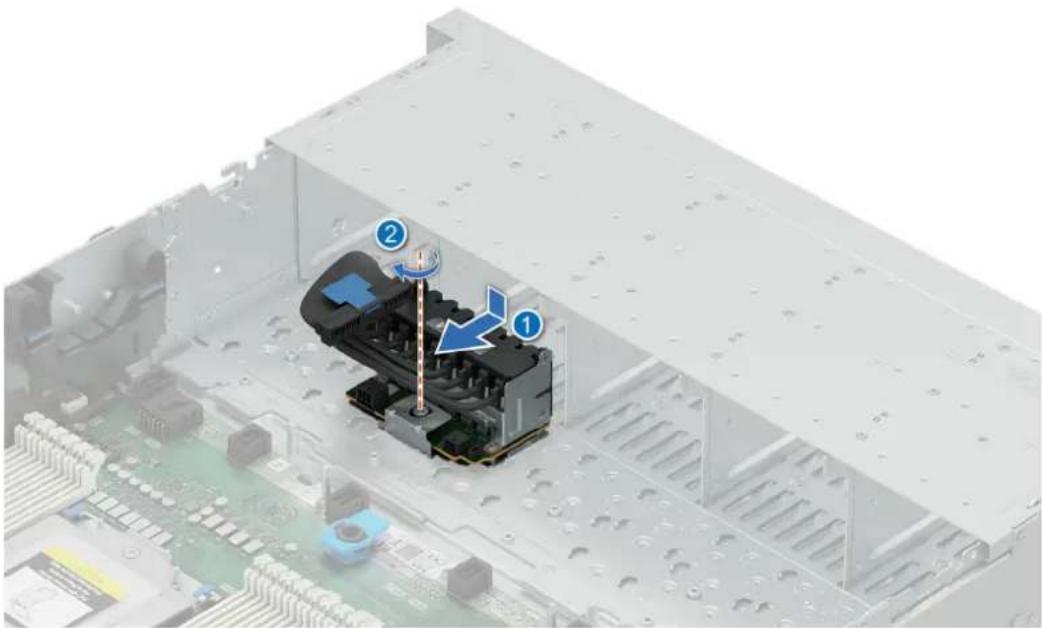

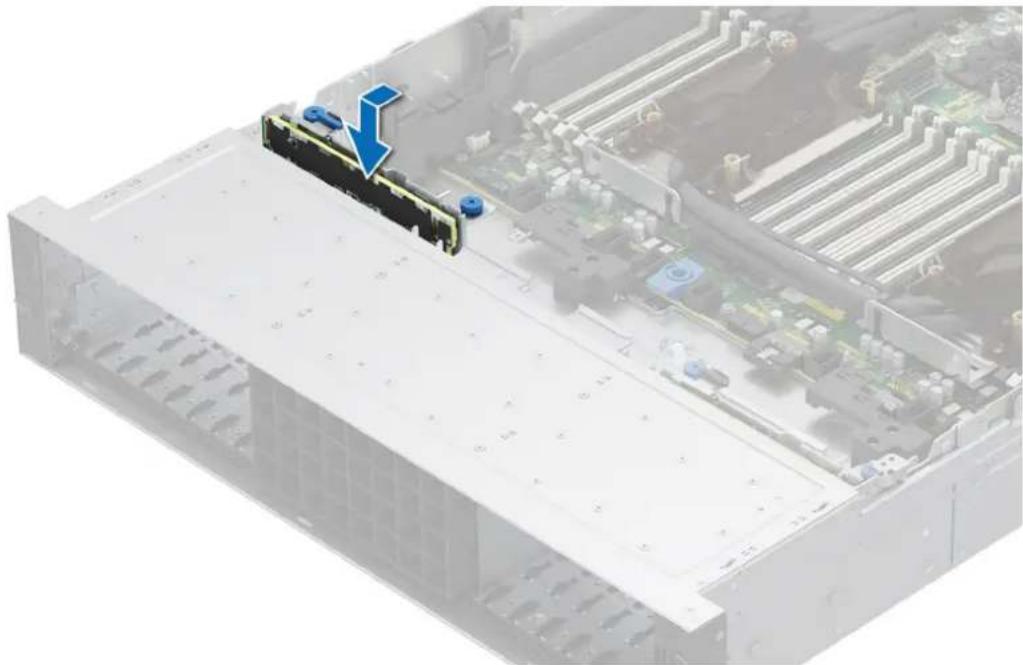

Figure 70. Installation du module PERC avant à montage avant

Étapes suivantes

1. Observez l'acheminement des câbles et branchez ceux du fond de panier de disque du connecteur à la carte HPM et au fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

1. Rebranchez tous les câbles nécessaires.
2. Installez le capot du fond de panier de disques.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du module PERC H975i

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Le cas échéant, retirez le carénage d'aération.
4. Retirez le capot du fond de panier de disques.
5. Observez l'acheminement des câbles et débranchez ceux du fond de panier de disque du connecteur de la carte HPM et du fond de panier.

REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

Étapes

1. Appuyez sur les loquets de déverrouillage dans le sens des flèches marquées sur le plateau PERC et soulevez le plateau pour le retirer du système.

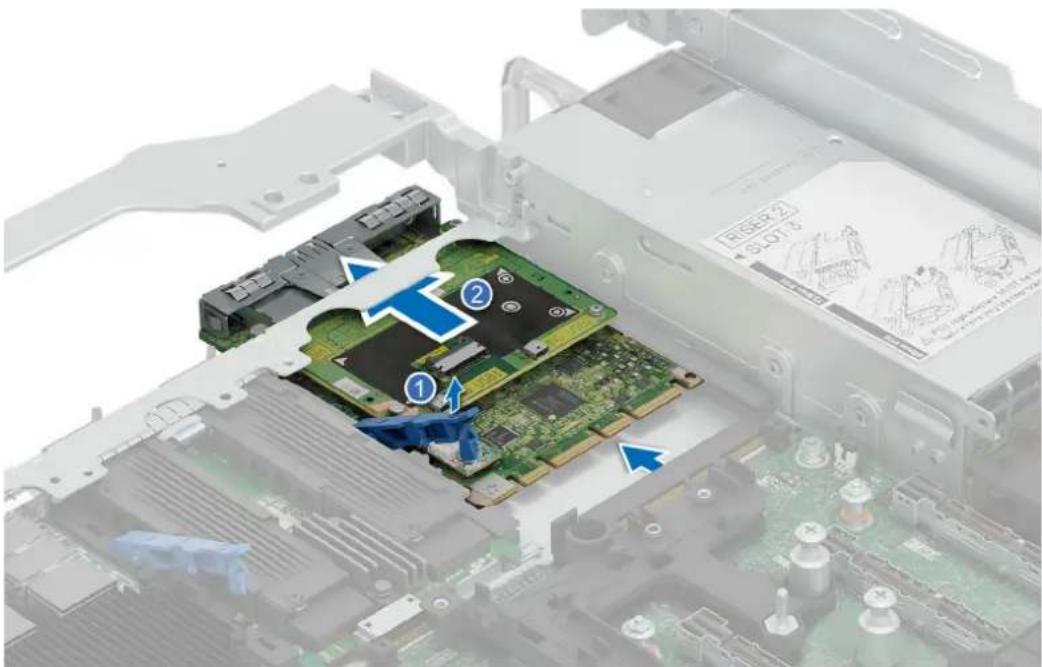

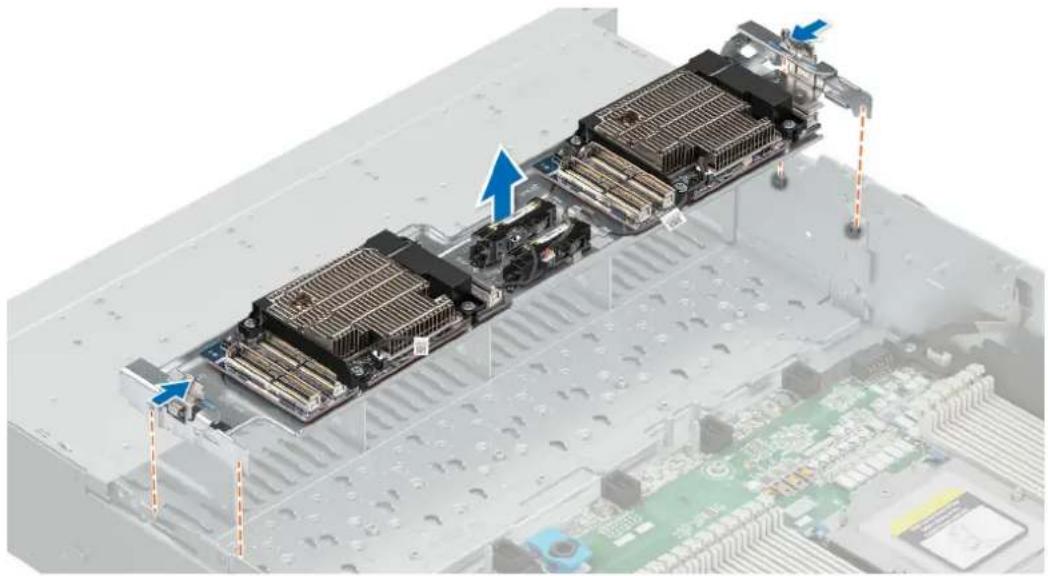

Figure 71. Retrait du module PERC H975i

1. Déconnectez les câbles de batterie du PERC H975i, retirez-les des supports de câbles et retirez-les.

Figure 72. Retrait des câbles de batterie

1. À l'aide d'un tournevis cruciforme n° 2, desserrez les vis et retirez le H975i du plateau ainsi que le carénage du H975i.
2. À l'aide d'un tournevis cruciforme n° 2, desserrez une vis et retirez le support des piles du plateau.

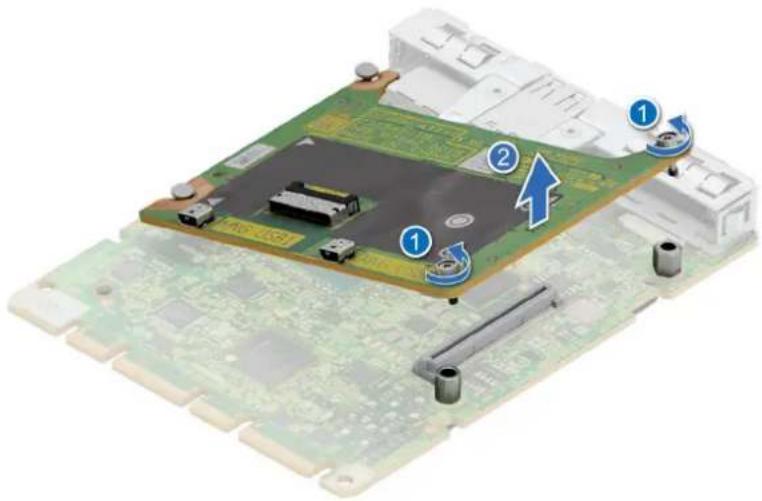

Figure 73. Retrait du PERC H975i, du carénage et du support de batterie

Étapes suivantes

1. Réinstallez le module PERC avant à montage avant.

Installation du module PERC H975i

Prérequis

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d'intervenir à l'intérieur de votre système.
3. Retirez le cache du fond de panier.
4. Le cas échéant, retirez le carénage d'aération.
5. Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.

Étapes

1. Alignez le H975i et le carénage avec les broches de guidage situées sur le plateau PERC. À l'aide d'un tournevis cruciforme n° 2, serrez les vis pour les fixer.
2. Poussez le support de batterie dans la marque de verrouillage située sur le plateau PERC. À l'aide d'un tournevis cruciforme n° 2, serrez la vis imperdable pour fixer le support de batterie au plateau PERC.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

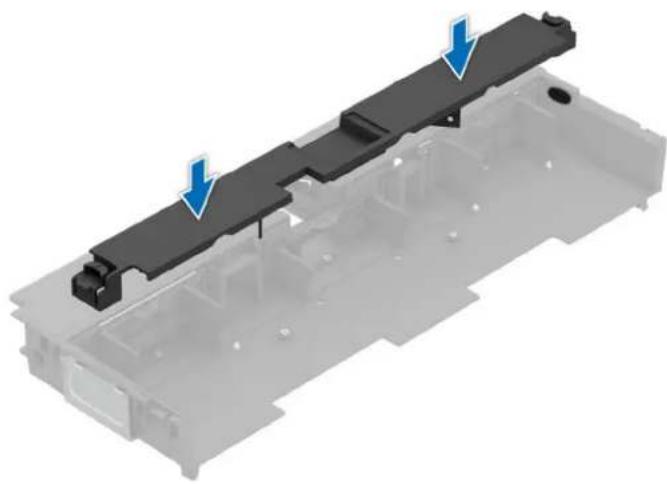

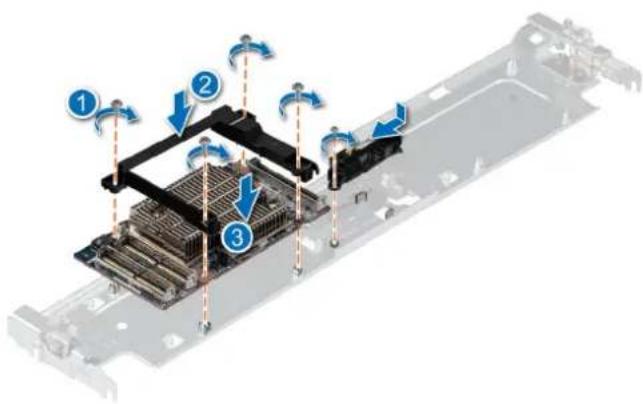

Figure 74. Installation du PERC H975i, du carénage et du support de batterie

1. Acheminez correctement le câble de la batterie dans les supports de câbles. Connectez le câble de la batterie au PERC H975i.

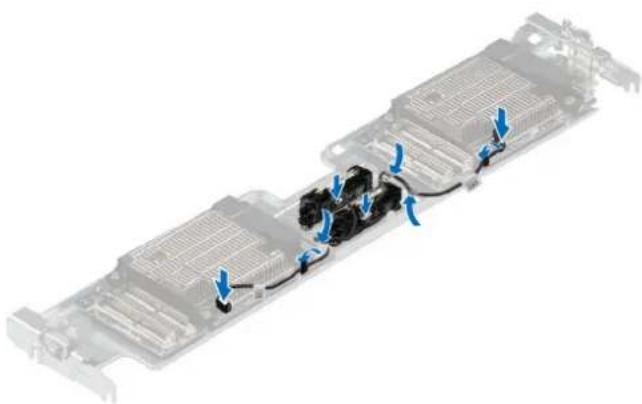

Figure 75. Acheminement des câbles de batterie

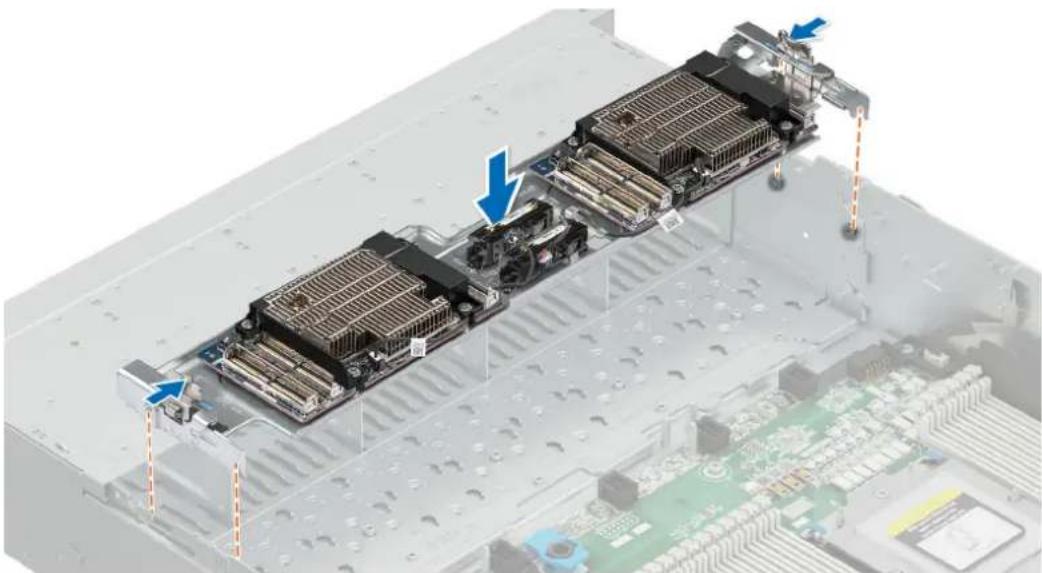

1. Alignez le plateau PERC avec les fentes de guidage situées sur le boîtier.
2. Abaissez le plateau PERC vers le boîtier et appuyez sur les deux côtés du plateau pour vous assurer que la goupille en T et le loquet se verrouillent en place.

1. Observez l'acheminement des câbles et branchez ceux du fond de panier de disque du connecteur à la carte HPM et au fond de panier.

i REMARQUE : Pour plus d'informations, consultez la section Routages de câbles.

1. Rebranchez tous les câbles requis.
2. Installez le capot du fond de panier de disques.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Routages de câbles

Figure 77. C0 : configuration sans fond de panier

Tableau 55. Configuration sans fond de panier

Commande De À
1. HPM_J2 (connecteur d'alimentation sur la carte HPM) INTRUSION (connecteur du commutateur d'intrusion)
2. CTRL_DST_PA1 (panneau de commande droit) PCP (carte système)

Figure 78. C4-2 : 8 disques universels de 2,5 pouces

Tableau 56. C4-2 : 8 disques universels de 2,5 pouces

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. SL9/SL10 (connecteur de signal sur la carte HPM) DST_PA1/PB1 (connecteur de transmission du fond de panier)
3. SL21/22 (connecteur de signal sur la carte HPM) DST_PA1/PA2 (connecteur de transmission du fond de panier)
4. CTRL_SRC_SA1_PA1 (PERC de l'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)

Figure 79. C1-2 : 12 disques SAS/SATA de 3,5 pouces

Tableau 57. C1-2 : 12 disques SAS/SATA de 3,5 pouces

Commande De À
1. HPM_PWR1 (connecteur d'alimentation sur la carte HPM)	d'alimentation sur la carte HPM)	BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. HPM_J2 (connecteur d'alimentation sur la carte HPM) INTRUSION (connecteur du commutateur d'intrusion)	d'alimentation sur la carte HPM) INTRUSION (connecteur du commutateur d'intrusion)	commutateur d'intrusion)
3. CTRL_SRC_SB1_PB1 (PERC de l'adaptateur) BP_DST_SB1 (connecteur de transmission du fond de panier)	d'adaptateur) BP_DST_SB1 (connecteur de transmission du fond de panier)	d'adaptateur) BP_DST_SB1 (connecteur de transmission du fond de panier)
4. CTRL_SRC_SA1_PA1 (PERC de l'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)	d'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)	d'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)
5. CTRL_DST_PA1 (panneau de commande droit) PCP (carte système)

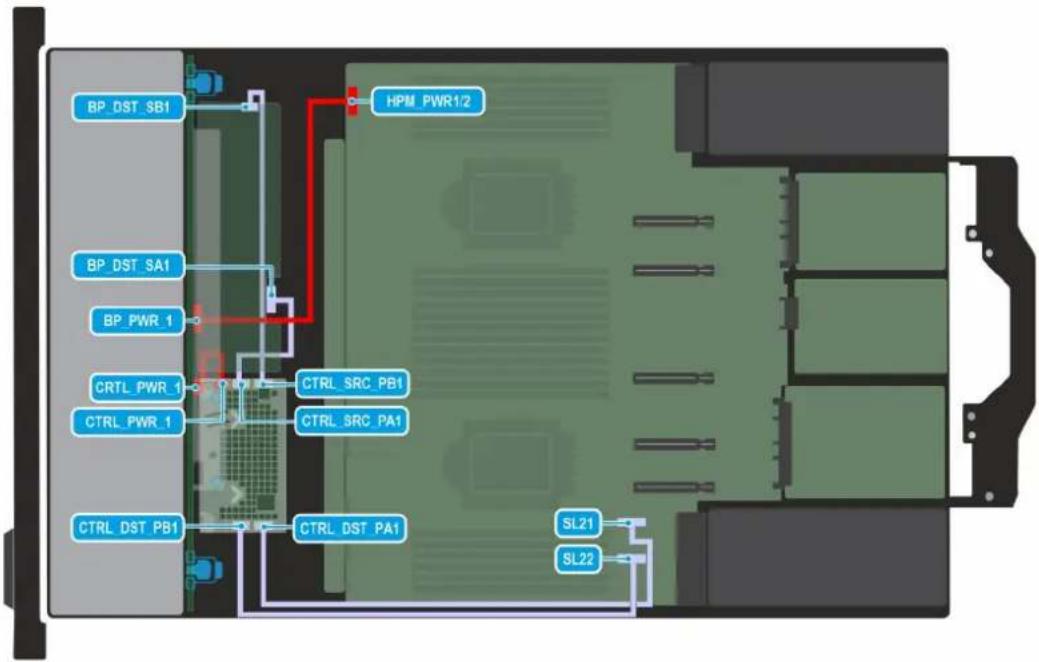

Figure 80. C2-1 : 16 disques SAS/SATA de 2,5 pouces

Tableau 58. C2-1 : 16 disques SAS/SATA de 2,5 pouces

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. CTRL_SRC_SB1 (PERC de l'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)
3. CTRL_SRC_SA1 (PERC de l'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)
4. SL21/22 (connecteur de signal sur la carte HPM) CTRL_DST_PA1/PA2 (PERC de adaptateur)
5. CTRL_PWR_1 (connecteur d'alimentation du PERC de l'adaptateur)		BP_PWR_CTRL (connecteur d'alimentation du fond de panier)

Figure 81. C3-1 : 24 disques SAS/SATA de 2,5 pouces

Tableau 59. C3-1 : 24 disques SAS/SATA de 2,5 pouces

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. CTRL_SRC_SB1 (PERC de l'adaptateur) BP_DST_SB1 (connecteur de transmission du fond de panier)
3. CTRL_SRC_SA1 (PERC de l'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)
4. SL21/22 (connecteur de signal sur la carte HPM) CTRL_DST_PA1/PB2 (PERC de l'adaptateur)

Figure 82. C5-1 : 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe U.2 de 2,5 pouces

i REMARQUE : Suivez l'ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l'ordre séquentiel inverse.

Tableau 60. C5-1 : 16 disques SAS/SATA de 2,5 pouces + 8 disques NVMe U.2 de 2,5 pouces

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. HPM_PWR23 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
3. SL9/SL10 (connecteur de signal sur la carte HPM) DST_PA1/PB1 (connecteur de transmission du fond de panier)
4. SL21 (connecteur de signal sur la carte HPM) DST_PA2 (connecteur de transmission du fond de panier)
5. SL22 (connecteur de signal sur la carte HPM) DST_PB2 (connecteur de transmission du fond de panier)
6 CTRL_SRC_SB1_PA1 (PERC de l'adaptateur) BP_DST_SA1 (connecteur de transmission du fond de panier)
7. CTRL_SRC_SB1_PB1 (PERC de l'adaptateur) BP_PA2 (connecteur de transmission du fond de panier)

Figure 83. C6-1: 8 disques NVMe EDSFF E3.S Gen5

REMARQUE : Suivez l'ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l'ordre séquentiel inverse.

Tableau 61. C6-1 : 8 disques NVMe EDSFF E3.S Gen5

Commande De À
1. HPM_PWR23 (connecteur d'alimentation sur la carte HPM)	BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. SL9 (connecteur de signal sur la carte HPM) BP_PA1 (connecteur de transmission du fond de panier)
3. SL10 (connecteur de signal sur la carte HPM) BP_PB1 (connecteur de transmission du fond de panier)
4. SL21 (connecteur de signal sur la carte HPM) BP_PA2 (connecteur de transmission du fond de panier)
5. SL22 (connecteur de signal sur la carte HPM) BP_PB2 (connecteur de transmission du fond de panier)

Figure 84. C7-1 : 16 disques EDSFF E3.S NVMe Gen5

i REMARQUE : Suivez l'ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l'ordre séquentiel inverse.

Tableau 62. C7-1 : 16 disques EDSFF E3.S NVMe Gen5

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)	BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. SL9 (connecteur de signal sur la carte HPM) BP_PA1 (connecteur de transmission du fond de panier)
3. SL10 (connecteur de signal sur la carte HPM) BP_PB1 (connecteur de transmission du fond de panier)
4. SL14/13 (connecteur de signal sur la carte HPM) BP_PA2/PB2 (connecteur de transmission du fond de panier)
5. SL21 (connecteur de signal sur la carte HPM) BP_PA1 (connecteur de transmission du fond de panier)
6 SL22 (connecteur de signal sur la carte HPM) BP_PB1 (connecteur de transmission du fond de panier)
7. SL20/19 (connecteur de signal sur la carte HPM) BP_PA2/PB2 (connecteur de transmission du fond de panier)

Figure 85. C8-1: 32 disques EDSFF E3.S NVMe Gen5

Tableau 63. C8-1 : 32 disques NVMe EDSFF E3.S Gen5

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. HPM_PWR5/6 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
3. SL9 (connecteur de signal sur la carte HPM) BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)
4. SL10 (connecteur de signal sur la carte HPM) BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
5. SL14/13 (connecteur de signal sur la carte HPM)		BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
6 SL21 (connecteur de signal sur la carte HPM) BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)
7. SL22 (connecteur de signal sur la carte HPM) BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
8. SL20/19 (connecteur de signal sur la carte HPM)		BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)

Figure 86. C8-3 : 32 x EDSFF E3. S NVMe Gen 5 avec double PERC H975i

Tableau 64. C8-3 : 32 x EDSFF E3. S NVMe Gen 5 avec double PERC H975i

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. HPM_PWR5/6 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
3. SL9 (connecteur de signal sur la carte HPM) BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)
4. SL10 (connecteur de signal sur la carte HPM) BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
5. SL14/13 (connecteur de signal sur la carte HPM)		BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
6 SL21 (connecteur de signal sur la carte HPM) BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)
7. SL22 (connecteur de signal sur la carte HPM) BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
8. SL20/19 (connecteur de signal sur la carte HPM)		BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
9. CTRL_PWR (connecteur d'alimentation PERC) BP_PWR_CTRL (connecteur d'alimentation du fond de panier au contrôleur)

Tableau 64. C8-3 : 32 x EDSFF E3. S NVMe Gen 5 avec double PERC H975i (suite)

Commande De À
10. CTRL_SRC_PB1 (connecteur de signal PERC) BP_PA1 (J1/J2), BP_PB1 (J3/J4),	BP_PA2 (J5/J6), BP_PB2 (J7/J8) (connecteurs de signal de fond de panier)
11. CTRL_SRC_PA1 (connecteur de signal PERC) BP_PA1 (J1/J2), BP_PB1 (J3/J4),	BP_PA2 (J5/J6), BP_PB2 (J7/J8) (connecteurs de signal de fond de panier)
12. CTRL_DST_PA1 (connecteur de signal PERC sur carte HPM)	SL_21 (connecteur de signal sur la carte HPM)
13. CTRL_PWR (connecteur d'alimentation PERC) BP_PWR_CTRL (connecteur d'alimentation du fond de panier au contrôleur)
14. CTRL_SRC_PB1 (connecteur de signal PERC) BP_PA1 (J1/J2), BP_PB1 (J3/J4),	BP_PA2 (J5/J6), BP_PB2 (J7/J8) (connecteurs de signal de fond de panier)
15. CTRL_SRC_PA1 (connecteur de signal PERC) BP_PA1 (J1/J2), BP_PB1 (J3/J4),	BP_PA2 (J5/J6), BP_PB2 (J7/J8) (connecteurs de signal de fond de panier)
16. CTRL_DST_PA1 (connecteur de signal PERC sur carte HPM)	SL_21 (connecteur de signal sur la carte HPM)

Figure 87. C9-1: 40 disques EDSFF E3.S NVMe Gen5

Tableau 65. C9-1 : 40 disques EDSFF E3.S NVMe Gen5

Commande De À
1. HPM_PWR1/2 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
2. HPM_PWR5/6 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)

Tableau 65. C9-1 : 40 disques EDSFF E3.S NVMe Gen5 (suite)

Commande De À
3. HPM_PWR7/8 (connecteur d'alimentation sur la carte HPM)		BP_PWR_1 (connecteur d'alimentation du fond de panier)
4. SL9 (connecteur de signal sur la carte HPM) BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)
5. SL10 (connecteur de signal sur la carte HPM) BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
6 SL14/13 (connecteur de signal sur la carte HPM)		BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)
7. SL16/15 (connecteur de signal sur la carte HPM)		BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
8. SL21 (connecteur de signal sur la carte HPM) BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)
9. SL22 (connecteur de signal sur la carte HPM) BP_PA2(J5/J6)/PB2(J7/J8) (connecteur de signal du fond de panier)
10. SL20/19 (connecteur de signal sur la carte HPM)		BP_PA1(J1/J2)/PB1(J3/J4) (connecteur de signal du fond de panier)

Figure 88. Carte Attic vers le panneau de commande gauche (LCP) - secondaire

Tableau 66. Carte Attic vers le panneau de commande gauche (LCP) - secondaire

Commande De À
1. LCP (Panneau de commande gauche (LCP) - secondaire)		fSCP (carte Attic)

Figure 89. Connexions des câbles de processeur graphique double largeur

Tableau 67. Connexions des câbles de processeur graphique double largeur

Commande De À
1. Connecteur d'alimentation	de la carte HPM GPU_R1
2 Connecteur d'alimentation	de la carte HPM GPU_R5

Figure 90. Connexions des câbles de la DPU

Tableau 68. Connexions des câbles de la DPU

Commande De À
1. PWR 7/8 (connecteur d'alimentation de la carte HPM) DPU
2. PWR 21/22 (connecteur d'alimentation de la carte HPM)	DPU

Mémoire système

Instructions relatives à la mémoire système

Le système PowerEdge R7725 prend en charge les barrettes DIMM DDR5 à registres (RDIMM). La mémoire système contient les instructions qui sont lancées par le processeur.

Figure 91. Canaux de mémoire

Les canaux de mémoire sont répartis comme suit :

Tableau 69. Canaux de mémoire A à F

Processeur Cana	A Canal B Canal	C Canal D Canal	E Canal F
Processeur 0 Logements	A1 Logements	A5 Logements	A3 Logements A9	Logements A7	Logements A11
Processeur 1	Logements B1	Logements B5	Logements B3	Logements B9	Logements B7	Logements B11

Tableau 70. Canaux de mémoire G à L

Processeur	Canal G	Canal H	Canal I	Canal J	Canal K	Canal L
Processeur 0	Logements A2	Logements A6	Logements A4	Logements A10	Logements A8	Logements A12

Tableau 70. Canaux de mémoire G à L (suite)

Processeur Cana	G Canal H Canal	Canal J Canal K	Canal L
Processeur 1 Logements	B2 Logements	B6 Logements	B4 Logements	B10 Logements	B8 Logements	B12

Tableau 71. Tableau des mémoires prises en charge

Type de module DIMM R	Rang Capacity Tension nominale	et vitesse de la mémoire DIMM	Vitesse de fonctionnement
			1 barrette DIMM par canal (DPC)
RDIMM 1 R 16 Go DDR5 (1	1 V), 6400 MT/s 6400 MT/s
RDIMM 2 R 32 Go, 64 Go,	96 Go,	DDR5 (1,1 V), 6400 MT/s 6400 MT/s
		128 Go
RDIMM 8 R 256 Go DDR5	(1,1 V), 6400 MT/s 6400 MT/s

i REMARQUE : Le processeur peut réduire les performances de la vitesse nominale des barrettes DIMM.
i REMARQUE : La prise en charge de la vitesse de transfert DIMM maximale dépend de la référence SKU du processeur et du remplissage des barrettes DIMM.

Consignes générales pour l'installation des modules de mémoire

Pour optimiser les performances de votre système, suivez les instructions ci-dessous lorsque vous configurez la mémoire de votre système. Si la configuration de mémoire de votre système ne respecte pas ces directives, il se peut que votre système ne démarre pas, qu'il ne réponde pas pendant la configuration mémoire ou qu'il fonctionne avec une mémoire réduite.

Le bus mémoire peut fonctionner à des vitesses de 6400 MT/s ou à une vitesse inférieure, selon les facteurs suivants :

• le profil système sélectionné (par exemple, Performances, Performances par watt optimisées (SE) ou Personnalisé [exécution à débit haut ou inférieur])
  • Vitesse DIMM maximale supportée des processeurs
  • Vitesse maximale supportée des barrettes DIMM

i REMARQUE : La valeur en MT/s indique la vitesse du module DIMM en méga-transferts par seconde.

Voici les consignes recommandées pour installer les barrettes de mémoire :

• Tous les modules DIMM doivent être des DDR5.
• Les configurations impliquant des combinaisons de modules DIMM ne sont pas prises en charge. Les logements DIMM doivent être tous remplis avec exactement les mêmes modules DIMM.
• Installez des barrettes de mémoire dans les sockets uniquement si un processeur est installé.
• Chaque processeur installé requiert une population DIMM d'au moins un module.
• En mode Optimizer, les contrôleurs DRAM fonctionnent indépendamment en mode 64 bits et fournissent des performances mémoire optimisées.

Tableau 72. Règles d'installation de mémoire

Processeur	Population de la mémoire	Informations sur l’installation de mémoire
Deux processeurs (commencer par le processeur 1. L’installation du processeur 1 et celle du processeur 2 doivent correspondre)	A{1}, B{1}, A{2}, B{2}, A{3}, B{3}, A{4}, B{4}, A{5}, B{5}, A{6}, B{6}, A{7}, B{7}A{8}, B{8}, A{9}, B{9}, A{10}, B{10}, A{11}, B{11}, A{12}, B{12},	1, 2, 4, 6, 8, 10 ou 12 barrettes DIMM sont prises en charge.

• Dans une configuration à deux processeurs, la configuration de la mémoire pour chaque processeur doit être identique. Par exemple, si vous remplissez le socket A1 pour le processeur 1, vous devez alors remplir le socket B1 pour le processeur 2, etc.
• Les configurations de mémoire déséquilibrées ou impaires entraînent une perte de performances, et le système risque de ne pas identifier les modules de mémoire en cours d'installation. Remplissez toujours les canaux de mémoire de la même manière, avec le même nombre de modules DIMM, pour bénéficier de performances optimales.

• Pour des performances optimales, remplissez tous les canaux de mémoire de manière égale (12 modules DIMM par processeur) à l'aide de modules DIMM identiques.

• La combinaison de différentes capacités de module de mémoire différentes n'est pas prise en charge.

• La combinaison de types de modules au sein d'un canal de mémoire n'est pas prise en charge. Tous les modules DIMM installés doivent être des RDIMM.
• La combinaison de différentes largeurs (x4 et x8) n'est pas prise en charge.

i REMARQUE : Si vous installez des modules de mémoire avec des vitesses différentes, ils s'alignent sur le ou les modules de mémoire les plus lents.

Retrait d'un module de mémoire

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

AVERTISSEMENT : Les barrettes de mémoire restent chaudes au toucher quelque temps après l'arrêt du système. Laissez-les refroidir avant de les manipuler.

REMARQUE : Pour un refroidissement adéquat du système, des caches DIMM doivent être installés dans chaque socket de mémoire inoccupé, uniquement si le TDP du processeur est supérieur à 250 W. Retirez les caches de module de mémoire uniquement si vous avez l'intention d'installer le module de mémoire dans ces sockets.

Étapes

1. Localisez le socket de module de mémoire approprié.
2. Pour dégager la barrette de mémoire de son socket, appuyez simultanément sur les dispositifs d'éjection situés de part et d'autre du socket de barrette de mémoire pour l'ouvrir entièrement.

PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu du module de mémoire ou les contacts métalliques.

1. Soulevez le module de mémoire pour le retirer du système.

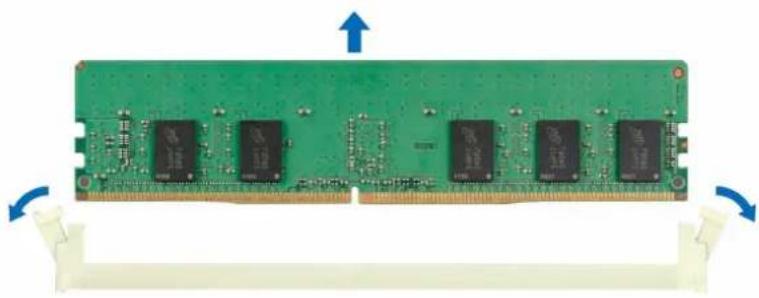

Figure 92. Retrait d'un module de mémoire

Étapes suivantes

Remettez en place le module de mémoire.

Installation d'un module de mémoire

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

Étapes

1. Localisez le socket de module de mémoire approprié.

PRÉCAUTION : Ne tenez les modules de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu du module de mémoire ou les contacts métalliques.

REMARQUE : Assurez-vous que les loquets d'éjection du socket sont entièrement ouverts avant d'installer le module de mémoire.

1. Alignez le connecteur de bord du module de mémoire sur le repère d'alignement du socket du module de mémoire, puis insérez le module de mémoire dans le socket.

PRÉCAUTION : Pour éviter d'endommager le module de mémoire ou le socket de module de mémoire au cours de l'installation, ne tordez pas ou ne pliez pas le module de mémoire ; insérez les deux extrémités du module de mémoire en même temps. Insérez les deux extrémités du module de mémoire en même temps.

REMARGUE : La clé d'alignement du socket de module de mémoire permet de garantir que le module est inséré dans le bon sens.

PRÉCAUTION : N'appuyez pas au centre du module de la module de mémoire ; appliquez une pression égale aux deux extrémités du module de mémoire.

1. Appuyez sur le module de mémoire avec les pouces jusqu'à ce que les dispositifs d'éjection s'enclenchent. Si le module de mémoire est installé correctement, les leviers du support de module de mémoire s'alignent sur ceux des autres supports équipés de modules de mémoire.

Figure 93. Installation d'un module de mémoire

Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

2. Pour vérifier que le module de mémoire a été correctement installé, appuyez sur la touche F2 lors du redémarrage et cliquez sur Menu principal de la configuration système > BIOS du système > Paramètres de la mémoire. Dans l'écran Paramètres de la mémoire, le champ Taille de la mémoire système doit refléter la capacité mise à jour de la mémoire installée.

3. Si la Taille de la mémoire système est incorrecte, un ou plusieurs modules de mémoire peuvent ne pas avoir été installés correctement. Arrêtez le système et assurez-vous que les modules de mémoire sont correctement insérés dans les sockets appropriés.

4. Exécutez le test de mémoire système dans les diagnostics du système.

Support central de refroidissement liquide direct (DLC)

Retrait d'un support central de refroidissement liquide direct (DLC)

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Si nécessaire, retirez la carte de montage pour carte d'extension.
5. Retirez les tubes de module DLC du côté étroit du support central.

Étapes

Dévissez les vis imperdables du support central et soulevez ce dernier pour le retirer du système.

i REMARQUE : La procédure de retrait est similaire pour tous les supports centraux de refroidissement liquide.

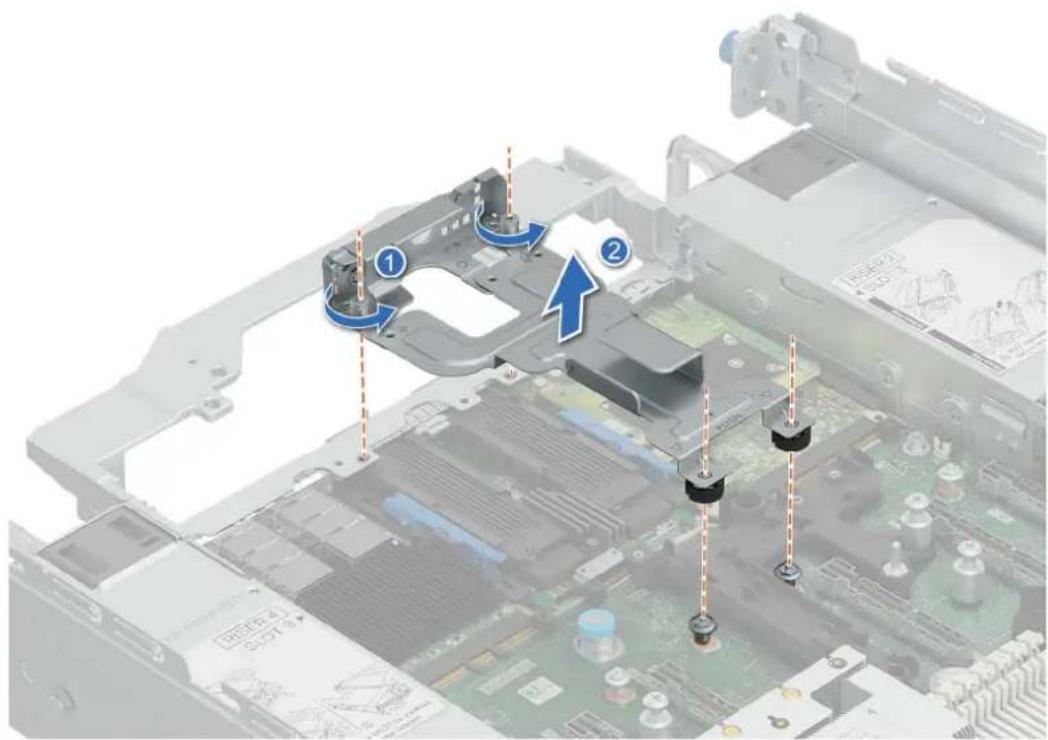

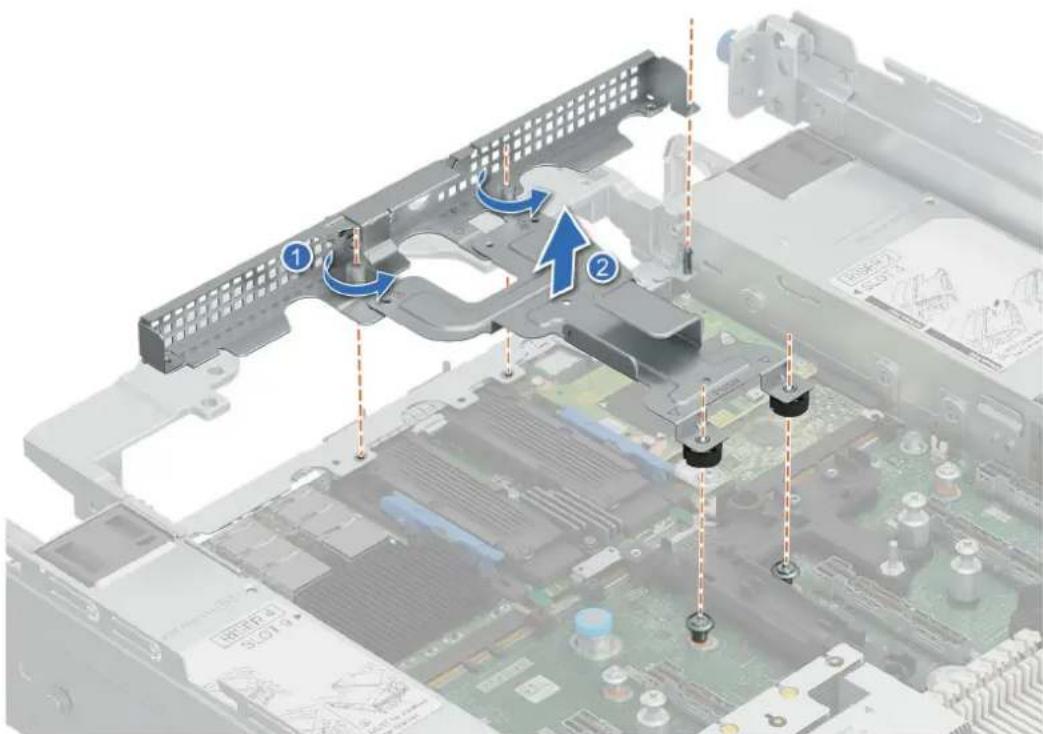

Figure 94. Retrait du support central de refroidissement liquide court

Figure 95. Retrait du support central de refroidissement liquide à profil bas

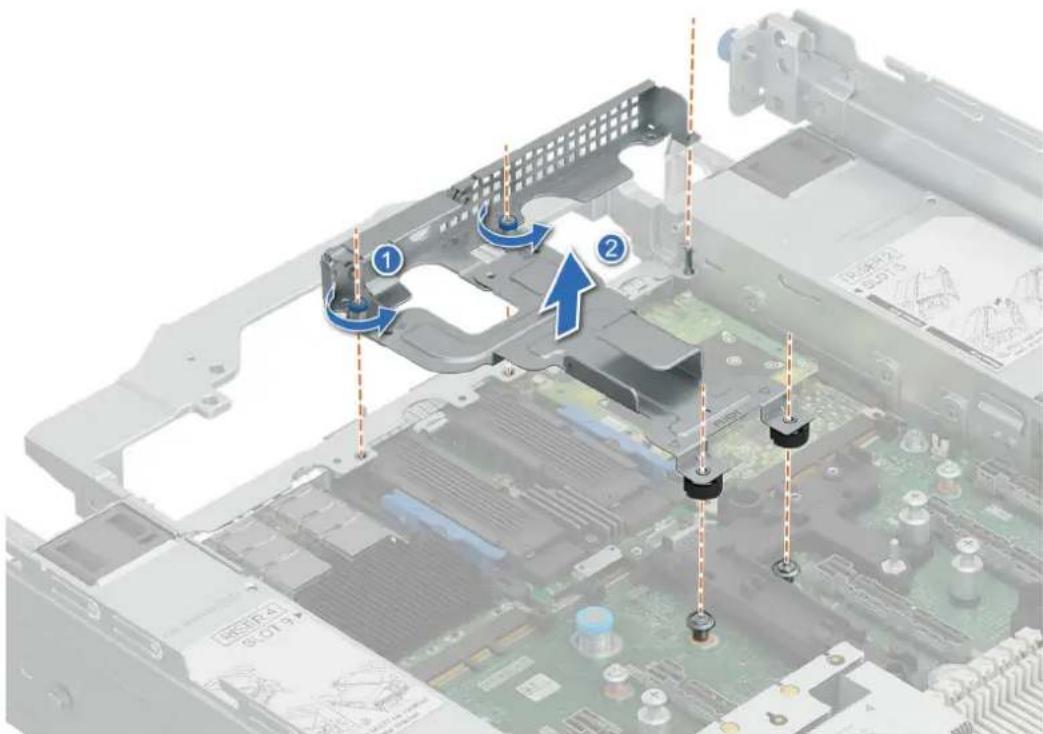

Figure 96. Retrait du support central de refroidissement liquide long

Étapes suivantes

1. Acheminez et fixez les tubes du module DLC à partir du côté étroit du support central.
2. Si nécessaire, remettez en place la carte de montage pour carte d'extension.
3. Remettez en place le carénage

Installation d'un support central de refroidissement liquide direct (DLC)

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage à air
4. Retirez les cartes de montage pour carte d'extension.
5. Retirez les tubes du module DLC.

Étapes

1. Pour le support central court, alignez le support avec les trous de vis du châssis et de la carte HPM.
2. Pour le support central long et à profil bas, alignez le support avec les trous de vis et les broches de guidage du châssis et de la carte HPM.
3. Serrez les vis imperdables sur le support central pour le maintenir en place.

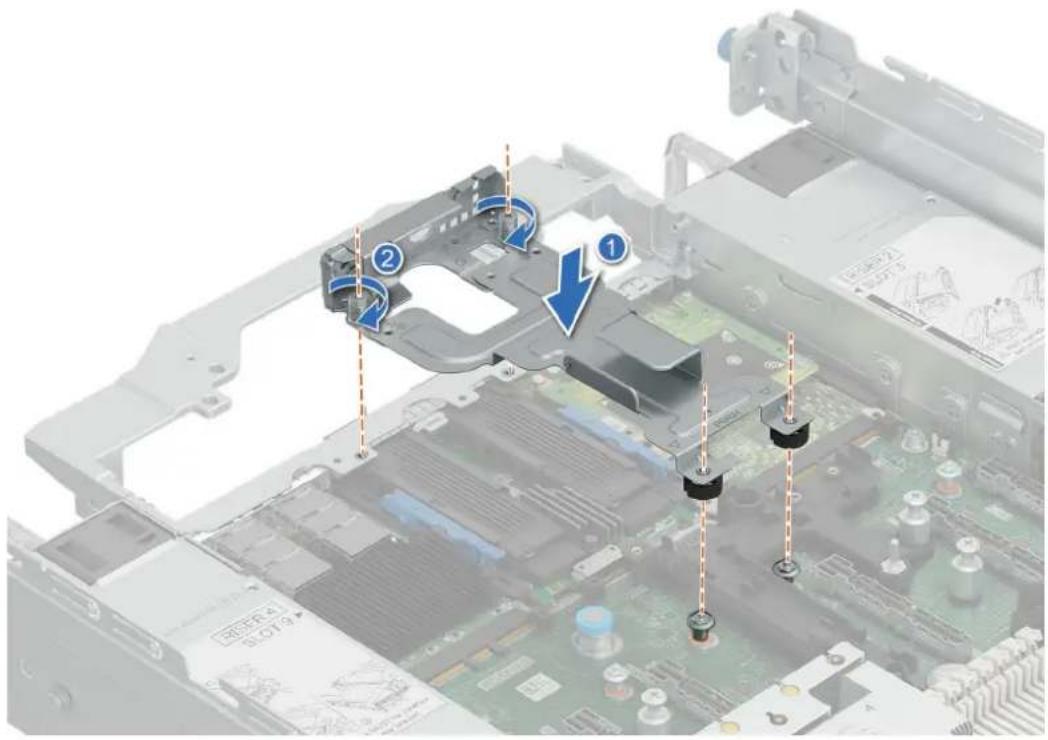

Figure 98. Installation du support central DLC à profil bas

1. Procédez à la mise en place des tubes de refroidissement liquide.
2. Installez les cartes de montage pour cartes d'extension.
3. Installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Processeur et dissipateur de chaleur

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du module du dissipateur de chaleur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.

i REMARQUE : Le dissipateur de chaleur et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système. Laissez refroidir le dissipateur de chaleur et le processeur avant de les manipuler.

1. Le système prend en charge différents types de dissipateurs thermiques et la procédure de dépose est similaire.

Étapes

1. À l'aide d'un tournevis Torx T20, desserrez complètement la vis imperdable avant de passer à la vis suivante (une vis à la fois).

i REMARQUE : Suivez la séquence des vis définie sur l'étiquette du dissipateur de chaleur. Ordre de démontage : 6, 5, 4, 3, 2, 1
i REMARQUE : Les numéros des vis imperdables sont indiqués sur le dissipateur de chaleur.

1. Retirez le dissipateur de chaleur du système.

Figure 100. Retrait d'un dissipateur de chaleur

Étapes suivantes

Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ; sinon, retirez le processeur.

Retrait du module de refroidissement liquide direct (DLC)

Prérequis

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d'intervenir à l'intérieur de votre système.
3. Si elle est installée, retirez la carte de montage pour carte d'extension.

AVERTISSEMENT : Le module de refroidissement liquide direct (DLC) et le processeur restent brûlants au toucher un certain temps après la mise hors tension du système. Laissez refroidir le module de refroidissement liquide et le processeur avant de les manipuler.

Étapes

1. À l'aide d'un tournevis cruciforme Phillips n° 2, desserrez la vis imperdable du cache du tube du module DLC.
2. Inclinez le cache du tube du module DLC pour desserrer les tubes du module DLC.

REMARGUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

1. Retirez les tubes du côté étroit sur le support central.

2. Débranchez le câble du capteur de fuites du module DLC de la carte HPM.

3. Soulevez les tubes du support central, puis des supports gauche et droit.

REMARGUE : Le support ici est le triangle noir en plastique situé à côté des logements DIMM, qui maintient les tubes ensemble. Ce support en plastique peut être retiré de la carte HPM pour faciliter l'acheminement des tubes. Il peut ensuite être replacé sur la carte HPM en appuyant dessus jusqu'à ce qu'il s'enclenche.

1. À l'aide d'un tournevis Torx T20, desserrez complètement la vis imperdable avant de passer à la vis suivante (une vis à la fois).

REMARQUE : Suivez la séquence des vis définie sur l'étiquette du dissipateur de chaleur. Ordre de démontage : 6, 5, 4, 3, 2, 1

Figure 101. Retrait du module de la carte DLC

1. Retirez le module DLC du système.

Étapes suivantes

1. Si vous retirez un dissipateur de chaleur défectueux, remettez en place le module DLC ou retirez le processeur.

Retrait du processeur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez le module dissipateur de chaleur.

PRÉCAUTION : Il est prévu qu'une décharge de la batterie CMOS ou qu'une erreur de la somme de contrôle CMOS s'affiche au cours de la première mise sous tension du système après la remise en place du processeur ou de la carte HPM. Pour résoudre ce problème, consultez les options de configuration pour configurer les paramètres système.

Étapes

1. À l'aide d'un tournevis Torx n° T20, desserrez les vis du milieu pour libérer le cadre de retenue. Tenez et soulevez le cadre de retenue vers le haut, puis faites-le pivoter légèrement pour passer la position verticale (105 degrés).

REMARQUE : La charge du ressort maintient le cadre de retenue en position « ouverte ».

Figure 102. Retrait des vis sur le cadre de retenue

1. Dégagez le cadre à glissière du socket de processeur en tenant les deux languettes bleues pour soulever les loquets bleus.

Figure 103. Soulèvement du cadre à glissière

1. En tenant la poignée située sur le cadre porteur, faites glisser le plateau pour le retirer du cadre à glissière.

Figure 104. Retrait du cadre porteur

Étapes suivantes

Remettez en place le processeur.

Installation du processeur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Retirez le module dissipateur de chaleur.

Étapes

1. En tenant la poignée située sur le cadre porteur, faites glisser le plateau dans le cadre à glissière du socket de processeur de façon à l'insérer correctement.

Figure 105. Positionnement du cadre porteur dans le cadre à glissière

1. En tenant les deux languettes bleues, poussez le cadre à glissière vers le bas jusqu'à ce que les loquets bleus s'enclenchent.

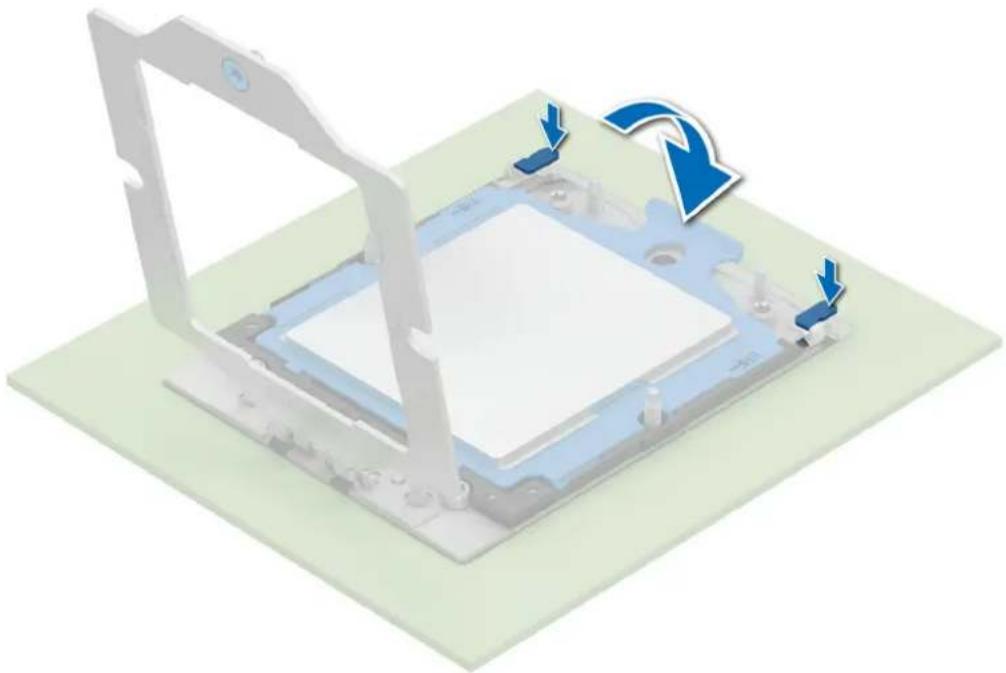

Figure 106. Fermeture du cadre à glissière

1. Fixez le cadre de retenue en le maintenant enfoncé d'une main et utilisez votre autre main pour engager et serrer la vis à l'aide du tournevis.

i REMARGUE : Appuyez sur le cadre de retenue pendant que vous serrez les vis afin d'éviter de faire basculer le capot du processeur hors du socket.

Figure 107. Fixation du cadre de retenue

Étapes suivantes

1. Installation du module du dissipateur de chaleur.
2. Installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Installation du module du dissipateur de chaleur

Prérequis

Ne retirez jamais le dissipateur de chaleur d'un processeur, sauf si vous souhaitez remplacer le processeur ou le dissipateur de chaleur. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. S'il est installé, retirez le cache-poussière du processeur.
5. Le système prend en charge différents types de dissipateurs thermiques et la procédure d'installation est similaire.

Étapes

1. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui le recouvre à l'aide de la lingette pré-imprégnée d'alcool fournie.

REMARQUE : Si vous utilisez un nouveau dissipateur de chaleur, la colle thermique est pré-appliquée au dissipateur de chaleur. Retirez le capot de protection et installez le dissipateur de chaleur.

1. Utilisez la seringue de graisse thermique fournie avec le kit du processeur pour appliquer la graisse sous la forme d'une fine spirale quadrilatérale sur la partie supérieure du processeur.

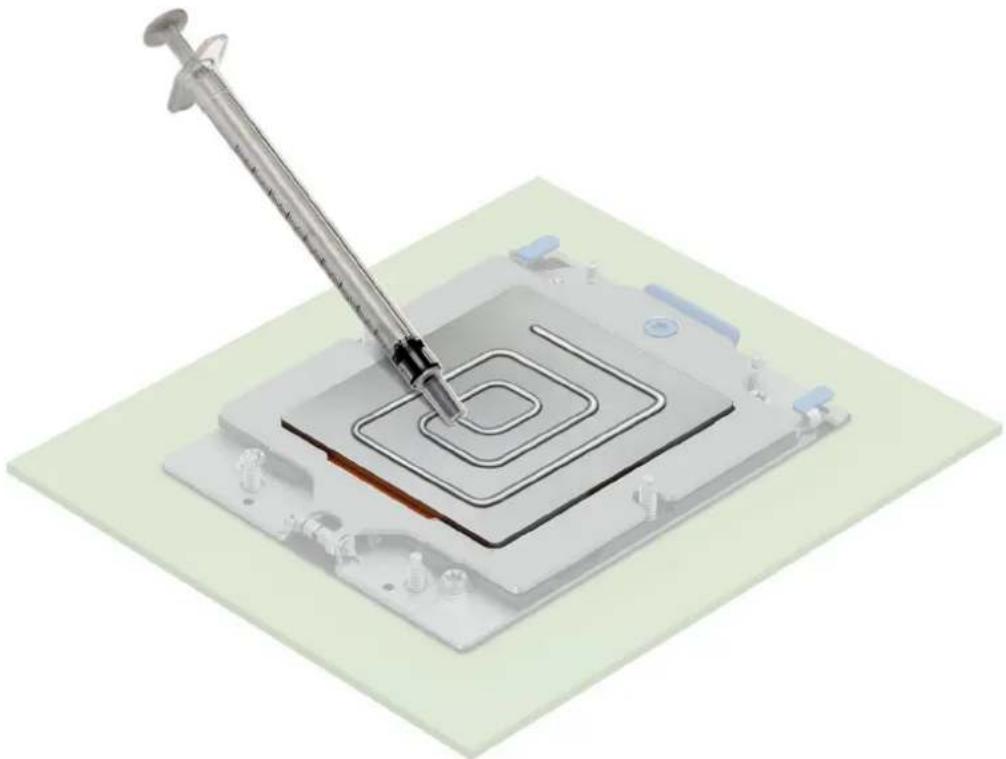

Figure 108. Application de graisse thermique

PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d'atteindre et de contaminer le socket de processeur.

REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après utilisation.

i REMARQUE : Consultez le sens de circulation de l'air sur l'étiquette du dissipateur de chaleur comme indication visuelle du sens d'installation du dissipateur de chaleur.

1. Alignez les vis du dissipateur de chaleur avec les vis à entretoise de la carte HPM.

2. À l'aide d'un tournevis Torx T20, serrez complètement la vis imperdable avant de passer à la suivante (une vis à la fois).

i REMARQUE : Suivez la séquence des vis définie sur l'étiquette du dissipateur de chaleur. Ordre d'assemblage : 1, 2, 3, 4, 5, 6

Figure 109. Installation du dissipateur de chaleur

Étapes suivantes

1. Installez le carénage d'aération.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Installation du module de refroidissement liquide direct (DLC)

Prérequis

Ne désinstallez jamais le dissipateur de chaleur d'un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.

1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d'intervenir à l'intérieur de votre système.
3. Si elle est installée, retirez la carte de montage pour carte d'extension.
4. Pour les nouveaux dissipateurs de chaleur, voir les étapes 1 et 2 de la section Installation du dissipateur de chaleur pour l'application de la graisse thermique.

i REMARQUE : La pression de fonctionnement maximale recommandée est de 15 psi (l'inverseur s'ouvre à 15 psi).

Étapes

1. Si nécessaire, installez le support central DLC.
2. Alignez le module DLC sur les vis à entretoise de la carte HPM.
3. À l'aide d'un tournevis Torx T20, serrez à fond la vis imperdable avant de passer à la vis suivante (une vis à la fois).

i REMARQUE : Suivez la séquence des vis définie sur l'étiquette du dissipateur de chaleur. Ordre d'assemblage : 1, 2, 3, 4, 5, 6

1. Acheminez les tubes du module DLC et fixez le tube droit sur le support droit, le tube gauche sur le support gauche et les deux tubes sur le support central.

i REMARQUE : Le support ici est le triangle noir en plastique situé à côté des logements DIMM, qui maintient les tubes ensemble. Ce support en plastique peut être retiré de la carte HPM pour faciliter l'acheminement des tubes. Il peut ensuite être replacé sur la carte HPM en appuyant dessus jusqu'à ce qu'il s'enclenche.

1. Installez le support central dans la carte HPM.
2. Branchez le câble du capteur de fuites DLC à la carte HPM.
3. Installez les deux tubes sur le côté étroit du support central.
4. Ouvrez le cache du tube du support central et alignez les bagues en caoutchouc du tube avec les supports de bague.

i REMARQUE : Suivez les étiquettes numérotées sur les tubes du module de refroidissement liquide et les supports de bague (1, 2).

1. Inclinez le cache du tube pour le fermer. À l'aide d'un tournevis cruciforme Phillips n° 2, serrez la vis imperdable sur le cache du tube afin de le fixer.

Figure 110. Installation du module de la carte DLC

Étapes suivantes

1. Si elle a été retirée, installez la carte de montage pour carte d'extension.
2. Suivez la procédure décrite dans Après une intervention à l'intérieur de votre système.

Cartes d'extension et cartes de montage pour cartes d'extension

i REMARQUE : Lorsqu'une carte d'extension n'est pas prise en charge ou est manquante, l'idRAC et Lifecycle Controller consigne un événement. Cela n'empêche pas le démarrage de votre système. Toutefois, si une pause F1/F2 se produit avec un message d'erreur, reportez-vous à la section Guide EEMI.

Consignes d'installation des cartes d'extension

Figure 111. Connecteurs des logements des cartes de montage pour carte d'extension

1. Connecteur de la carte de montage 5
2. Connecteur de la carte de montage 4
3. Connecteur de la carte de montage 3
4. Connecteur de la carte de montage 1
5. Connecteur de la carte de montage 2

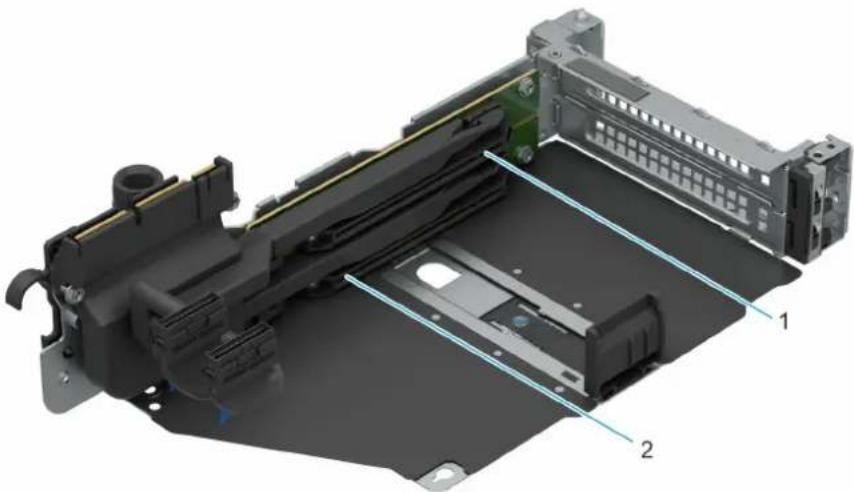

Figure 112. Carte de montage 1a

1. Logement 1
2. Logement 2

Figure 113. Carte de montage 1b
1. Logement 2

Figure 114. Carte de montage 2a
1. Emplacement 3

Figure 115. Carte de montage 2b

1. Emplacement 3

Figure 116. Carte de montage 3a

1. Emplacement 4
2. Logement 5

Figure 117. Carte de montage 3e

1. Emplacement 4

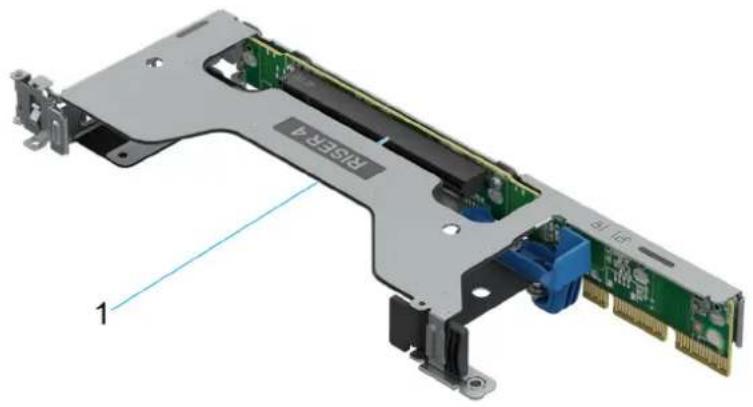

Figure 118. Carte de montage 4a

1. Emplacement 9

Figure 119. Carte de montage 4b

1. Emplacement 9

Figure 120. Carte de montage 5b

1. Emplacement 7

Figure 121. Carte de montage 5e

1. Emplacement 7

2. Logement 8

i REMARQUE : Les logements de carte d'extension ne sont pas échangeables à chaud.

Le tableau suivant présente des consignes d'installation des cartes d'extension afin d'assurer une installation et un refroidissement corrects. Il convient d'installer d'abord, dans le logement indiqué, les cartes d'extension dont le niveau de priorité est le plus élevé. Toutes les autres cartes d'extension doivent être installées selon leur ordre de priorité en suivant celui des logements.

Tableau 73. Configurations de cartes de montage pour carte d'extension

Configurations de la carte de montage (RC)	Cartes de montage pour carte d'extension	Logements PCIe Format Processeur de	contrôle	Bande passante électrique/ connecteur physique du logement
RC 2 : 2 cartes hauteur standard x16 (Gen5) + 2 cartes OCP x16 (Gen5) + BOSS en option	R1b 2 Hauteur standard Processeur 1 PCIe	Gen5 x16		(connecteur x16)
	R5b 7 Hauteur standard Processeur 0 PCIe	Gen5 x16		(connecteur x16)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
	OCP 3 10. OCP Processeur 0 PCIe Gen5 x16			(connecteur OCP 4C+)
RC 3 : 4 cartes hauteur standard x16 (Gen5) + 2 cartes OCP x16 (Gen5) + BOSS en option	R1b 2 Hauteur standard Processeur 1 PCIe	Gen5 x16		(connecteur x16)
	R2b	3 Hauteur standard Processeur 1 PCIe Gen5 x16		(connecteur x16)
	R3e	4 OCP Processeur 1 PCIe Gen5 x16		(connecteur OCP 4C+)
	R4b	9 Hauteur standard Processeur 0 PCIe Gen5 x16		(connecteur x16)
	R5b 7 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)

Tableau 73. Configurations de cartes de montage pour carte d'extension (suite)

Configurations de la carte de montage (RC)	Cartes de montage pour carte d'extension	Logements PCIe Format Processeur de	contrôle	Bande passante électrique/ connecteur physique du logement
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
	OCP 3 10. OCP Processeur 0 PCIe Gen5 x16			(connecteur OCP 4C+)
RC 4 : 2 cartes profil bas x16 + 2 DW x16 + 2 cartes OCP x16 (Gen5) + BOSS en option	R1b 2 Profil bas Processeur 1 PCIe Gen5 x16			(connecteur x16)
	R2a 3 Profil bas Processeur 1 PCIe Gen5 x16			(connecteur x16)
	R3e 4 OCP 3 Processeur 1 PCIe Gen5 x16			(connecteur OCP 4C+)
	R4a 9 Profil bas Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R5b (FL) 7. Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
	OCP 3 10. OCP Processeur 0 PCIe Gen5 x16			(connecteur OCP 4C+)
RC 5 : 6 cartes hauteur standard x16 + 2 cartes OCP x16 (Gen5) + BOSS en option	R1b 2 Hauteur standard Processeur 1 PCIe Gen5 x16			(connecteur x16)
	R2b	3 Hauteur standard	Processeur 1 PCIe Gen5 x16	(connecteur x16)
	R3b	4 Hauteur standard	Processeur 1 PCIe Gen5 x16	(connecteur x16)
	R4b	9 Hauteur standard	Processeur 0 PCIe Gen5 x16	(connecteur x16)
	R5e	7	Hauteur standard	Processeur 0 PCIe Gen5 x16
		8.	Hauteur standard
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
	OCP 3 10. OCP Processeur 0 PCIe Gen5 x16			(connecteur OCP 4C+)
RC 7 : 6 cartes hauteur standard x8 + 2 cartes hauteur standard x16 + 2 cartes OCP x16 (Gen5) + BOSS en option	R1a	1	Hauteur standard	Processeur 1 PCIe Gen5 x8
		2.	Hauteur standard	Processeur 1 PCIe Gen5 x8
	R2b	3 Hauteur standard	Processeur 1 PCIe Gen5 x16	(connecteur x16)
	R3a 4 Hauteur standard Processeur 1 PCIe Gen5 x8			(connecteur x16)

Tableau 73. Configurations de cartes de montage pour carte d'extension (suite)

Configurations de la carte de montage (RC)	Cartes de montage pour carte d'extension	Logements PCIe Format Processeur de	contrôle	Bande passante électrique/ connecteur physique du logement
		5. Hauteur standard Processeur 1 PCIe Gen5 x8		(connecteur x16)
	R4b 9 Hauteur standard Processeur 0 PCIe Gen5 x16			(connecteur x16)
	R5a 7 Hauteur standard Processeur 0 PCIe Gen5 x8			(connecteur x16)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
	OCP 3 10. OCP Processeur 0 PCIe Gen5 x16			(connecteur OCP 4C+)
RC 8 : 2 cartes hauteur standard x16 (Gen5) + 2 cartes OCP x16 (Gen5) + BOSS en option	R1b 2 Hauteur standard Processeur 1 PCIe Gen5 x16			(connecteur x16)
	R3e 4 OCP Processeur 1 PCIe Gen5 x16			(connecteur OCP 4C+)
	R5b	7 Hauteur standard Processeur 0 PCIe Gen5 x16		(connecteur x16)
	BOSS 6 BOSS Processeur 0 PCIe Gen3 x4			(connecteur 1C)
	OCP 3 10. OCP Processeur 0 PCIe Gen5 x16			(connecteur OCP 4C+)

Tableau 74. RC 2 : R1b + R5b

Type de carte	Priorité du logement	Nombre maximum de cartes
Foxconn (HBA465e, H965e, ADPT)	2, 7	2.
NVIDIA (processeur graphique L4)	2, 7	2.
Foxconn (BOSS-N1)	6	1
Broadcom (OCP : 1 Gb, 10 Gb, 25 Gb, 100 Gb, 200 Gb)	10.	1
Intel (OCP : 1 Gb, 10 Gb)	10.	1
Broadcom (NIC : 100 Gb, 200 Gb)	2, 7	2.
Mellanox (NIC : 100 Gb)	2, 7	2.
NVIDIA (NIC : NDR400)	2, 7	2.
Marvell (HBA : FC64, FC32)	2, 7	2.
Emulex (HBA : FC64, FC32) 2, 7	2.

Tableau 75. RC 3 : R1b + R2b + R3e + R4b + R5b

Type de carte Priorité du logement Nombre maximum de cartes
Foxconn (PERC H965i, H365i, ADPT) 7.1
Foxconn (PERC H965e, HBA465e ADPT) 2, 3, 7, 9 4.
Foxconn (PERC H975i FRNT, DCMHS) Interne 2.
NVIDIA (processeur graphique L4) 2,3,7,9 2.
Foxconn (BOSS-N1) 6 1
Foxconn (PERC H965i, H365i, FRNT, DCMHS)	Interne 2.
Foxconn (PERC H365i, FRNT, DCMHS) Interne 1.
Broadcom (OCP : 1 Gb, 10 Gb, 25 Gb, 100 Gb, 200 Gb)	10, 4 2.
Broadcom (OCP : 25 Gb) 10. 1
Intel (OCP : 1 Gb, 10 Gb)	10, 4 2.
Broadcom (NIC : 100 Gb)	2,3,7,9 4.
Broadcom (NIC : 200 Gb)	2, 7	2.
Mellanox (NIC : 100 Gb)	2,3,7,9 4.
NVIDIA (NIC : NDR400)	2, 7	2.
Marvell (HBA : FC64, FC32)	2, 3, 7, 9 4.
Emulex (HBA : FC64)	2, 3, 7, 9 4.
Smart Modular (CXL : type3)	3, 9	2.

Tableau 76. RC 4 : R1b+R2a+R3e+R4a+R5b (FL)

Type de carte Priorité du logement Nombre maximum de cartes
NVIDIA (processeur graphique L4) 2, 3, 7, 9 2.
NVIDIA (processeur graphique L40S)	2, 7
NVIDIA (processeur graphique H100)	2, 7
NVIDIA (processeur graphique A16)	2, 7
Foxconn (BOSS-N1) 6 1
Foxconn (PERC H965i, FRNT, DCMHS) Interne 2.
Foxconn (PERC H365i, FRNT, DCMHS) Interne 1.
Foxconn (PERC H975i, FRNT, DCMHS)	Interne 2.
Foxconn (PERC H965e, HBA465e, ADPT)	2, 3, 7, 9 4.
Broadcom (OCP : 1 Gb, 10 Gb, 25 Gb, 100 Gb, 200 Gb)	10, 4 2.
Mellanox (OCP : 25 Gb, 100 Gb)	10, 4 2.
Intel (OCP : 1 Gb, 10 Gb)	10, 4 2.
Mellanox (NIC : NDR400, 200 Gb, 100 Gb)	3, 9
NVIDIA (NIC : NDR400)	2, 7
Broadcom (NIC : 100 Gb, 200 Gb)	2, 7
Broadcom (NIC : 100 Gb, 200 Gb)	3, 9

Tableau 76. RC 4 : R1b+R2a+R3e+R4a+R5b (FL) (suite)

Type de carte Priorité du logement Nombre maximum de cartes
Marvell (HBA : FC64, FC32) 3, 9 2.
Marvell (HBA : FC32) 2, 7 2.
Emulex (HBA : FC64, FC32) 3, 9 2.
Emulex (HBA : FC64, FC32) 2, 7 2.

Tableau 77. RC 5 : R1b + R2b + R3b + R4b + R5e

Type de carte Priorité du logement Nombre maximum de cartes
Foxconn (BOSS-N1) 6 1
Foxconn (PERC H965i, H365i, H975i FRNT, DCMHS)	Interne 1.
Foxconn (PERC H965e, HBA465e ADPT) 2, 5, 4, 7, 8, 9 6
Broadcom (OCP : 1 Gb, 10 Gb, 25 Gb, 100 Gb, 200 Gb)	10. 1
Intel (OCP : 1 Gb, 100 Gb) 10. 1
NVIDIA (NIC : NDR400) 2, 3, 4, 7, 8, 9 6
Broadcom (NIC : 100 Gb, 200 Gb) 2, 3, 4, 7, 8, 9 6
Marvell (HBA : FC64, FC32) 2, 3, 4, 7, 8, 9 6
Emulex (HBA : FC64, FC32) 2, 3, 4, 7, 8, 9 6

Tableau 78. RC 7 : R1a + R2b + R3a + R4b + R5a

Type de carte Priorité du logement Nombre maximum de cartes
Foxconn (BOSS-N1) 6 1
Foxconn (PERC H965i, H365i FRNT,DCMHS)	Interne 1.
Foxconn (PERC H975i, FRNT, DCMHS)	Interne 2.
Foxconn (PERC H965e, HBA465e ADPT) 3, 9 2.
Broadcom (OCP : 1 Gb, 10 Gb, 25 Gb, 100 Gb, 200 Gb)	10. 1
Intel (OCP : 1 Gb, 100 Gb) 10. 1
NVIDIA (NIC : NDR400) 3, 9 2.
Broadcom (NIC : 100 Gb, 200 Gb) 3, 9 2.
Marvell (HBA : FC64, FC32) 1, 2, 3, 4, 5, 7, 8, 9 8.
Emulex (HBA : FC64) 2, 3, 4, 7, 8, 9 8.
Smart Modular (CXL : type3)	1, 2, 7, 8	4.

Tableau 79. RC 8 : R1b+R3e+R5b

Type de carte Priorité du logement Nombre maximum de cartes
Foxconn (PERC H965i, H365i, ADPT)	7.	1
Foxconn (PERC H965e, HBA465e ADPT) 2, 7	2.
Foxconn (BOSS-N1) 6 1
Foxconn (PERC H965i, FRNT, DCMHS)	Interne 2.

Tableau 79. RC 8 : R1b+R3e+R5b (suite)

Type de carte Priorité du logement Nombre maximum de cartes
Foxconn (PERC H365i, FRNT, DCMHS) Interne 1.
Foxconn (PERC H975i, FRNT, DCMHS) Interne 1.
Broadcom (OCP : 1 Gb, 10 Gb, 100 Gb, 200 Gb)	10, 4 2.
Intel (OCP : 1 Gb, 10 Gb) 10, 4 2.
NVIDIA (NDR400) 2,7. 2
Broadcom (NIC : 100 Gb, 200 Gb) 2, 7 2.
Marvell (HBA : FC64, FC32) 2, 7 2.
Emulex (HBA : FC64) 2, 7 2.

Retrait des cartes de montage arrière pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Le cas échéant, débranchez les câbles de la carte d'extension ou de la carte HPM.

Étapes

1. Pour les cartes de montage 1, 3 et 5 :

a. Desserrez les vis imperdables de la carte de montage et du système.
b. Appuyez sur la patte de dégagement bleue de la carte de montage et soulevez la carte de montage pour carte d'extension en la tenant par les bords pour la retirer de son connecteur sur la carte HPM.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

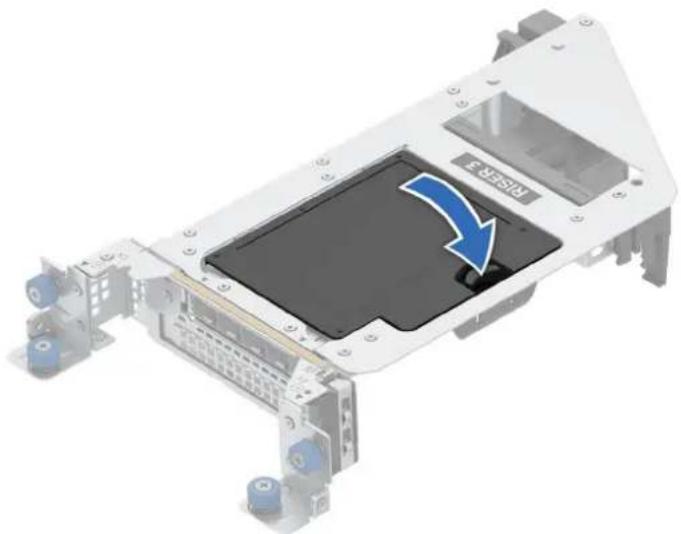

Figure 122. Retrait de la carte de montage pour carte d'extension arrière 5

Figure 123. Retrait de la carte de montage pour carte d'extension arrière 3

Figure 124. Retrait de la carte de montage 1 pour carte d'extension arrière

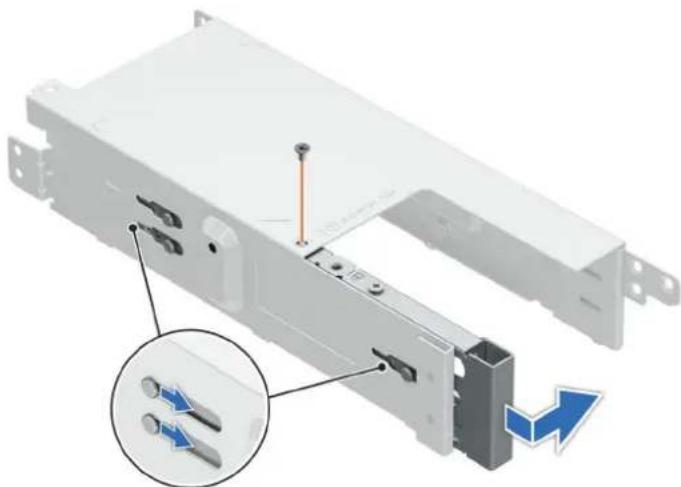

1. Pour la carte de montage arrière 2 :

a. Faites glisser la poignée en position de déverrouillage.
b. En la tenant par les bords, soulevez la carte de montage pour carte d'extension pour la retirer de son connecteur sur la carte HPM.

Figure 125. Retrait de la carte de montage pour carte d'extension arrière 2

1. Pour la carte de montage arrière 4 :

a. Tirez sur le câble de carte de montage et débranchez-le de la carte HPM.
b. En la tenant par les bords, soulevez la carte de montage pour carte d'extension pour la retirer de son connecteur sur la carte HPM.

Figure 126. Retrait de la carte de montage pour carte d'extension arrière 4

Étapes suivantes

1. Remettez en place les cartes de montage arrière pour carte d'extension.

Installation des cartes de montage pour carte d'extension arrière

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

3. Retirez le carénage d'aération.

4. Le cas échéant, réinstallez les cartes d'extension dans les cartes de montage pour carte d'extension arrière.

i REMARQUE : Installez les cartes de montage 2 et 4 avant d'installer les cartes de montage 1, 3 et 5.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

1. Pour la carte de montage arrière 4 :

a. Saisissez la carte de montage pour carte d'extension par les bords ou les ergots et alignez ses trous sur les guides de la carte HPM.

b. Abaissez la carte de montage pour carte d'extension pour la mettre en place et appuyez sur ses ergots jusqu'à ce qu'elle soit complètement installée sur la carte HPM.

c. Branchez le connecteur du câble de carte de montage sur la carte HPM.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 127. Installation de la carte de montage pour carte d'extension arrière 4

1. Pour la carte de montage arrière 2 :

a. Saisissez la carte de montage pour carte d'extension par les bords ou les ergots et alignez ses trous sur les guides de la carte HPM.

b. Abaissez la carte de montage pour carte d'extension pour la mettre en place et appuyez sur ses ergots jusqu'à ce que son connecteur soit complètement installé sur le connecteur de la carte HPM.

c. Faites glisser la poignée en position de verrouillage.

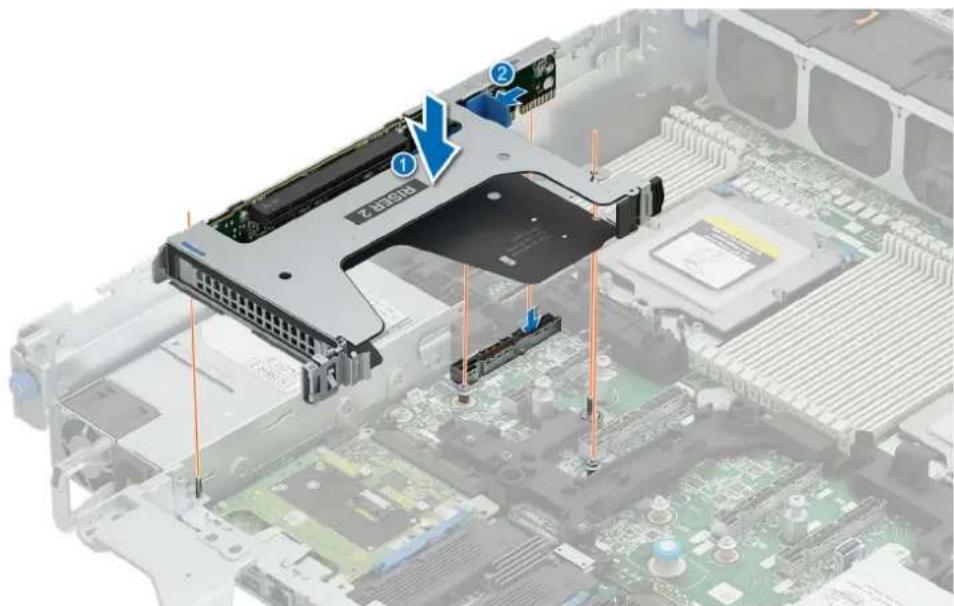

Figure 128. Installation de la carte de montage pour carte d'extension arrière 2

1. Pour les cartes de montage arrière 1, 3 et 5 :

a. Saisissez la carte de montage pour carte d'extension par les bords ou les ergots et alignez ses trous sur les guides de la carte HPM.
b. Abaissez la carte de montage pour carte d'extension pour la mettre en place et appuyez sur ses ergots jusqu'à ce que son connecteur soit complètement installé sur le connecteur de la carte HPM.
c. Serrez les vis imperdables des cartes de montage et du système, le cas échéant.

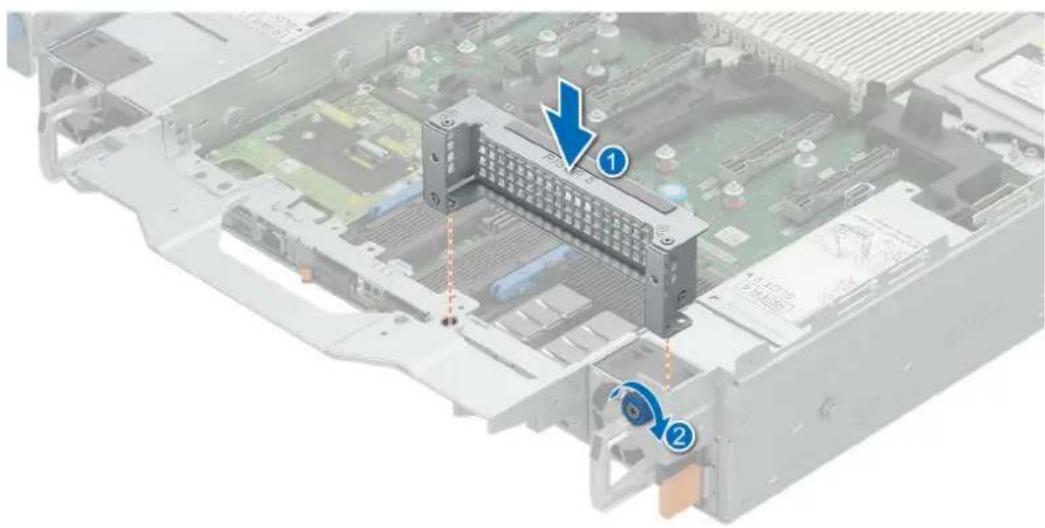

Figure 129. Installation de la carte de montage pour carte d'extension 1

Figure 130. Installation de la carte de montage pour carte d'extension arrière 3

Étapes suivantes

Figure 131. Installation de la carte de montage pour carte d'extension arrière 5

1. Si nécessaire, rebranchez les câbles à la carte d'extension ou à la carte HPM.
2. Installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du processeur graphique double largeur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

3. Retirez le carénage d'aération.
4. Le cas échéant, déconnectez les câbles de la carte d'extension ou de la carte HPM.

Étapes

1. Desserrez les vis imperdables et appuyez sur le loquet bleu pour libérer la carte de montage 5 ou 1 et la retirer du système.

REMARGUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 132. Retrait de la carte de montage pleine longueur 5

Figure 133. Retrait de la carte de montage pleine longueur 1

1. Soulevez le carénage du processeur graphique et retirez-le du système.

Figure 134. Retrait du carénage d'aération du processeur graphique

1. Poussez le capot supérieur du carénage du processeur graphique vers le bas jusqu'à ce qu'il s'enclenche.

Figure 135. Installation du capot supérieur du carénage du processeur graphique

1. Abaissez les panneaux de remplissage du carénage du processeur graphique dans le carénage du processeur graphique jusqu'à ce qu'il soit bien en place.

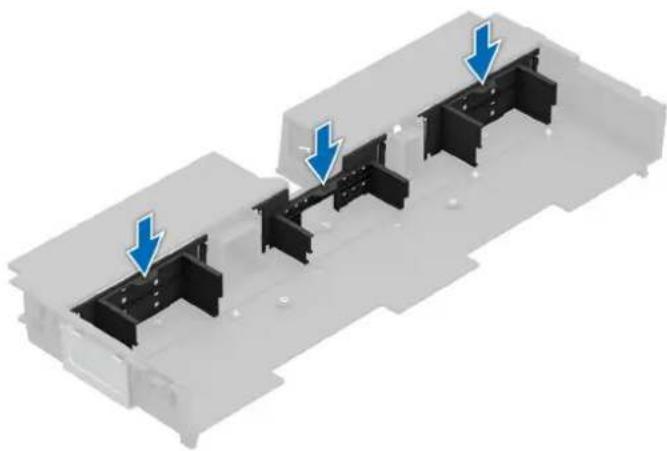

Figure 136. Installation du panneau de remplissage du carénage du processeur graphique

Étapes suivantes

1. Remettez en place les cartes de montage arrière pour carte d'extension.

Installation du processeur graphique double largeur

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le carénage d'aération.
4. Le cas échéant, réinstallez les cartes d'extension dans les cartes de montage pour carte d'extension arrière.

i REMARQUE : Installez les cartes de montage 2 et 4 avant d'installer les cartes de montage 1, 3 et 5.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

1. Appuyez sur les deux loquets et retirez le capot supérieur du carénage du processeur graphique.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 137. Retrait du capot supérieur du carénage du processeur graphique

1. Soulevez et retirez les panneaux de remplissage du carénage du processeur graphique.

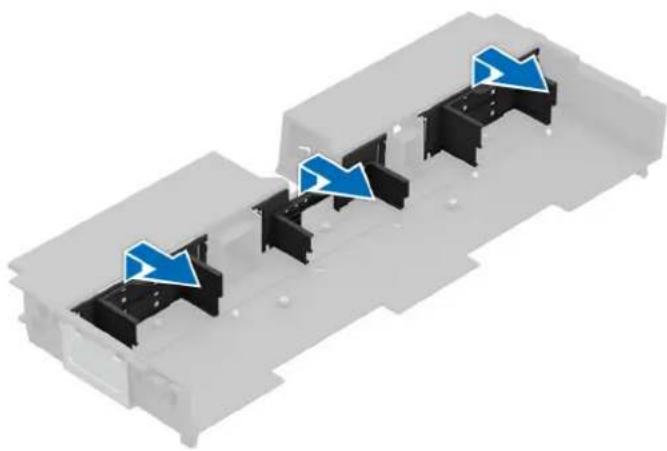

Figure 138. Retrait du panneau de remplissage du carénage du processeur graphique.

1. Abaissez le portique du ventilateur vers le système et abaissez les loquets bleus pour le maintenir en place.

Figure 139. Installation du portique du ventilateur

1. Alignez le carénage du processeur graphique sur les deux encoches latérales du système et poussez-le vers le bas pour le maintenir en place.

Figure 140. Installation du carénage du processeur graphique

1. Alignez la carte de montage 1 ou 5 sur les broches de guidage du boîtier. Abaissez-le vers le châssis et serrez les vis imperdables pour le fixer.

REMARQUE : Reportez-vous à la section Installation de la carte d'extension à partir de la carte de montage pour carte d'extension pour l'installation du processeur graphique.

Figure 141. Installation de la carte de montage pleine longueur 1

Figure 142. Installation de la carte de montage pleine longueur 5

Étapes suivantes

1. Si nécessaire, reconnectez les câbles à la carte d'extension ou à la carte HPM. Pour plus d'informations, voir la section Routage des câbles.
2. Installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait d'une carte d'extension de la carte de montage pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. S'ils sont branchés, déconnectez les câbles de la carte d'extension.
5. Retirez la carte de montage pour carte d'extension arrière.

Étapes

1. Retrait de la carte d'extension des cartes de montage 1a, 1a_DWFH, 1b, 3b, 3e, 3a, 5a, 5b et 5e :

REMARQUE : La procédure de retrait de la carte d'extension de ces cartes de montage est la même.

a. Inclinez le verrou du loquet de fixation de la carte d'extension pour l'ouvrir.
b. Tirez sur le support de carte avant de retirer la carte de la carte de montage.
c. Tenez la carte d'extension par les bords et tirez-la pour la sortir de la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

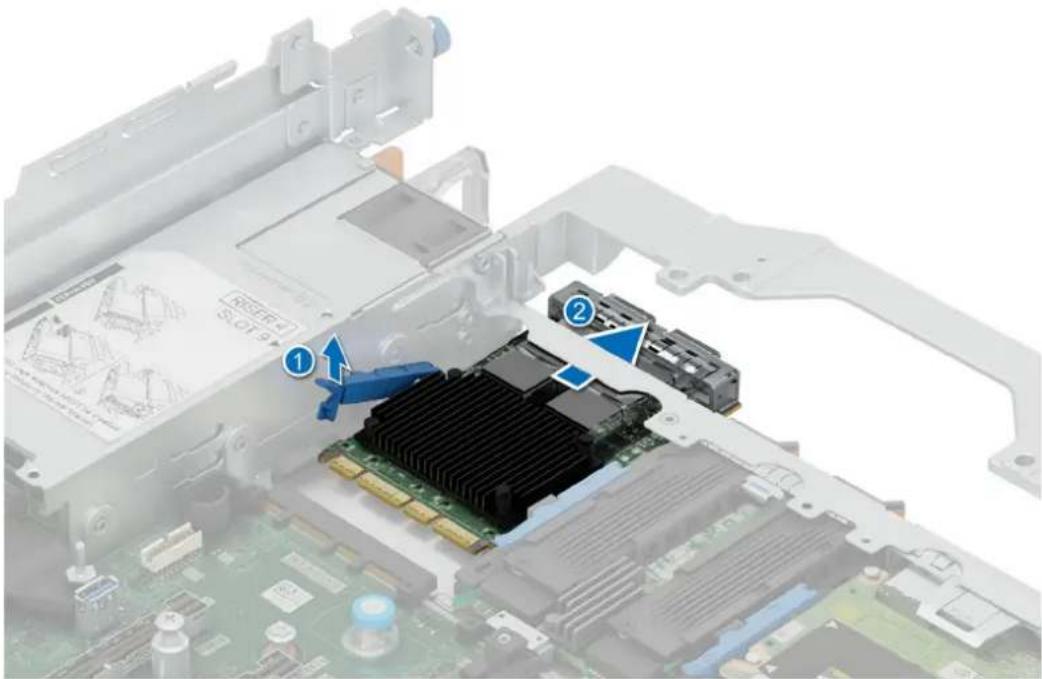

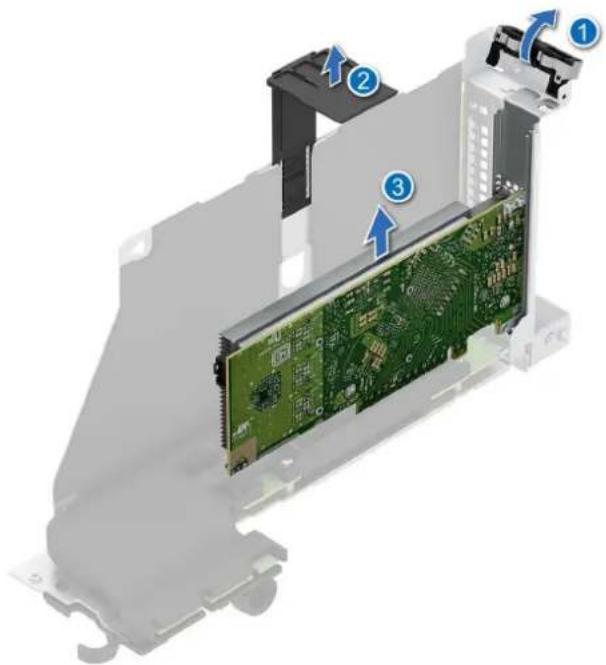

Figure 143. Retrait d'une carte d'extension à profil bas de la carte de montage pour carte d'extension arrière

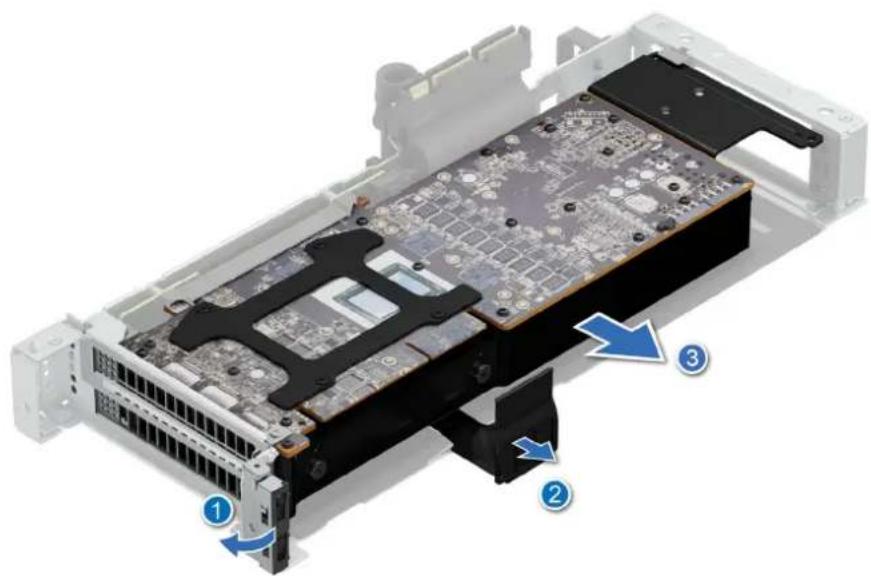

Figure 144. Retrait de la carte graphique de la carte de montage 1a_DWFH

d. S'il n'est pas prévu de remettre en place la carte d'extension sur la carte de montage, installez une plaque de recouvrement et fermez le support de carte aux deux extrémités de la carte de montage.

REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d'extension vide pour conserver la certification FCC (Federal Communications Commission) du système. La plaque de recouvrement empêche également l'infiltration de poussières et d'autres particules dans le système et contribue au refroidissement et à la ventilation à l'intérieur du système.

1. Carte NIC OCP de la carte de montage 3e :

a. Appuyez sur le loquet du capot de la carte de montage et retirez-le.

Figure 146. Retrait d'un cache de carte NIC OCP de la carte de montage 3e

b. Ouvrez le loquet bleu pour déverrouiller la carte OCP NIC.
c. Poussez et faites glisser la carte NIC OCP hors de l'extrémité arrière de la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 147. Retrait d'une carte NIC OCP de la carte de montage 3e

1. Retrait de la carte d'extension des cartes de montage 2a, 2b et 4a :

REMARQUE : La procédure de retrait de la carte d'extension de ces cartes de montage est la même.

a. Inclinez le support de carte à chaque extrémité de la carte de montage.
b. Tenez la carte d'extension par les bords et tirez-la pour la sortir de la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 148. Retrait de la carte d'extension de la carte de montage

c. S'il n'est pas prévu de remettre en place la carte d'extension sur la carte de montage, installez une plaque de recouvrement et fermez le support de carte aux deux extrémités de la carte de montage.

REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d'extension vide pour conserver la certification FCC (Federal Communications Commission) du système. La plaque de recouvrement empêche également l'infiltration de poussières et d'autres particules dans le système et contribue au refroidissement et à la ventilation à l'intérieur du système.

1. Pour retirer la carte d'extension à profil bas de la carte de montage 4b :

a. Soulevez les loquets et faites glisser le support de carte hors de la carte de montage.

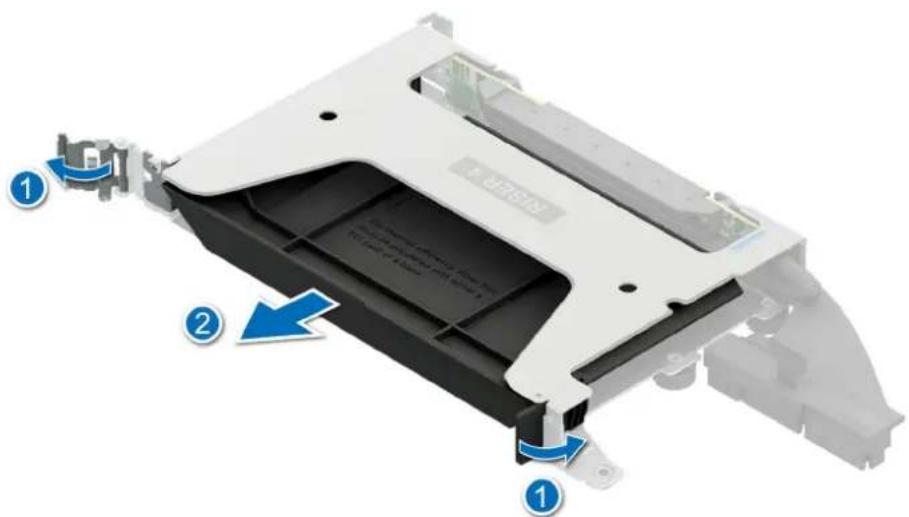

Figure 150. Retrait du support de carte de la carte de montage 4b

b. Inclinez le support de carte à chaque extrémité de la carte de montage.
c. Tenez la carte d'extension par les bords et tirez-la pour la sortir de la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 151. Retrait de la carte d'extension à profil bas de la carte de montage 4b

d. S'il n'est pas prévu de remettre en place la carte d'extension sur la carte de montage, installez une plaque de recouvrement ou un cache PCIe et fermez le support de carte aux deux extrémités de la carte de montage.

i REMARQUE : Un cache PCIe doit être placé dans la carte de montage 4b pour équilibrer la circulation de l'air de la carte NIC OCP arrière.
i REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d'extension vide pour conserver la certification FCC (Federal Communications Commission) du système. La plaque de recouvrement empêche également l'infiltration de poussières et d'autres particules dans le système et contribue au refroidissement et à la ventilation à l'intérieur du système.

1. Le cas échéant, installez une carte d'extension dans la carte de montage pour carte d'extension.

Installation d'une carte d'extension dans la carte de montage pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. S'ils sont branchés, déconnectez les câbles de la carte d'extension.
5. Retirez la carte de montage pour carte d'extension arrière.
6. Si vous installez une nouvelle carte d'extension, déballez-la et préparez la carte pour l'installation.

REMARQUE : Pour obtenir des instructions, voir la documentation fournie avec la carte.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

1. Installation d'une carte d'extension dans la carte de montage 4b :

a. Inclinez le support de carte aux deux extrémités et faites glisser le support de plaque de recouvrement ou le cache PCIe hors de la carte de montage.

REMARQUE : Rangez le support de plaque de recouvrement ou le cache PCIe pour pouvoir l'utiliser ultérieurement. Le support de plaque de recouvrement ou le cache PCIe doit être installé dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.

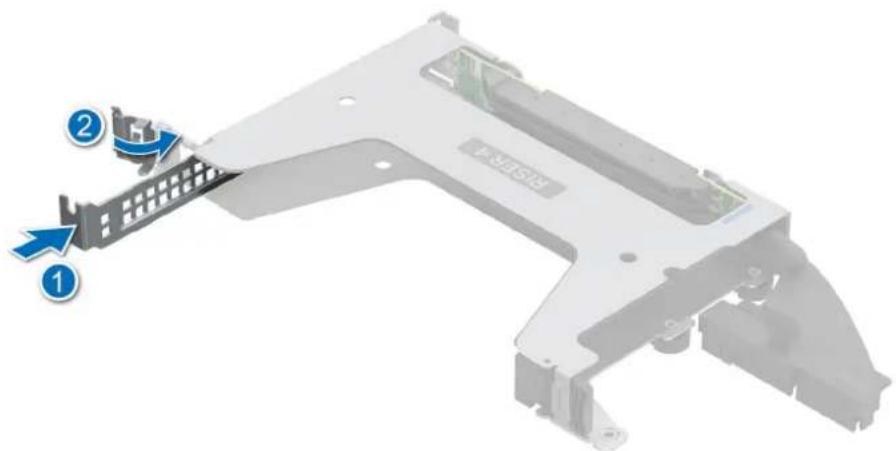

Figure 154. Retrait de la plaque de recouvrement

Figure 155. Retrait du cache PCIe

b. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage.
c. Insérez fermement la carte dans le connecteur de carte d'extension, jusqu'à ce qu'elle soit correctement positionnée.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 156. Installation d'une carte d'extension dans la carte de montage 4b

d. Alignez et faites glisser les guides du support de carte dans les logements de la carte de montage jusqu'à ce qu'ils soient bien en place.
e. Fermez le support de carte à chaque extrémité de la carte de montage.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

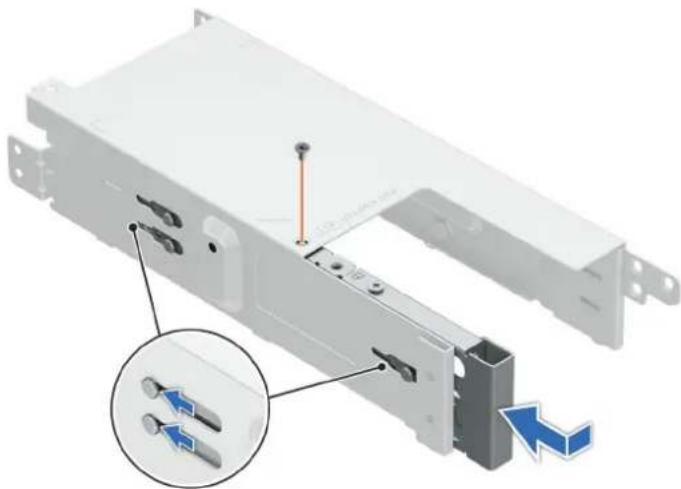

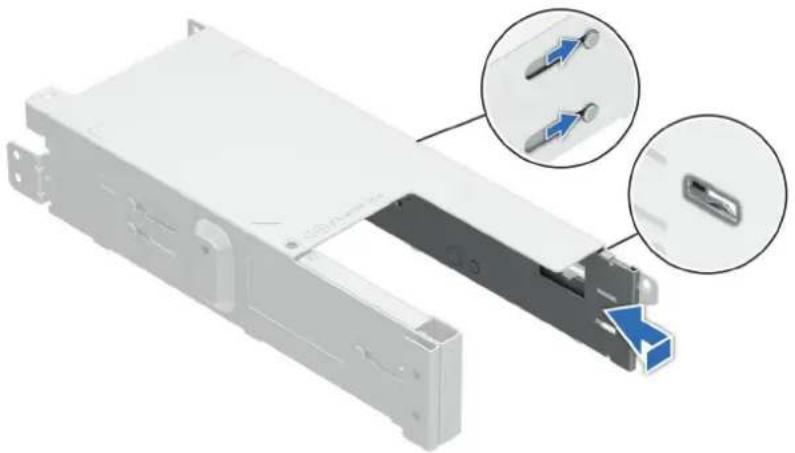

Figure 157. Installation d'une carte d'extension dans la carte de montage 4b

1. Installation d'une carte d'extension dans la carte de montage 2a, 2b et 4a :

REMARQUE : La procédure d'installation de la carte d'extension dans ces cartes de montage est la même.

a. Inclinez le support de carte aux deux extrémités et retirez le support de plaque de recouvrement de la carte de montage.

REMARQUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. La plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.

Figure 158. Retrait de la plaque de recouvrement

b. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage.
c. Insérez fermement la carte dans le connecteur de carte d'extension, jusqu'à ce qu'elle soit correctement positionnée.
d. Fermez le support de carte à chaque extrémité de la carte de montage.

Figure 159. Installation de la carte d'extension dans la carte de montage 2

e. Alignez le support de carte sur le logement de la carte de montage et appuyez dessus jusqu'à ce qu'il soit bien en place.
3. Installation d'une carte d'extension dans les cartes de montage 1a, 1a_DWFH, 1b, 3b, 3e, 3a, 5a, 5b et 5e :

REMARQUE : La procédure d'installation de la carte d'extension dans ces cartes de montage est la même.

a. Inclinez le support de carte et faites glisser le support de plaque de recouvrement pour le dégager de la carte de montage.

REMARQUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. La plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les caches vous permettent également de protéger le système contre la poussière et les impuretés ; ils facilitent le refroidissement et la ventilation de ce dernier.

Figure 160. Retrait de la plaque de recouvrement

b. Inclinez le verrou du loquet de fixation de la carte d'extension pour l'ouvrir.
c. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage.
d. Insérez fermement la carte dans le connecteur de carte d'extension, jusqu'à ce qu'elle soit correctement positionnée.
e. Inclinez le loquet de fixation de la carte d'extension pour le fermer.
f. Appuyez sur le support de carte pour maintenir la carte dans la carte de montage.

REMARGUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 161. Installation de la carte d'extension à profil bas dans la carte de montage

Figure 162. Installation du processeur graphique dans la carte de montage 1a_DWFH

1. Carte NIC OCP dans la carte de montage 3e :

a. Ouvrez le loquet bleu sur la carte de montage.
b. Faites glisser la carte NIC OCP dans le logement de la carte de montage.
c. Poussez la carte NIC OCP jusqu'à ce qu'elle soit branchée au connecteur de la carte de montage.
d. Fermez le loquet bleu pour verrouiller la carte NIC OCP sur la carte de montage.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 163. Installation d'une carte NIC OCP dans la carte de montage 3E

e. Alignez et insérez le loquet du capot dans la carte de montage.

Figure 164. Installation d'un capot de carte NIC OCP de la carte de montage 3e

Étapes suivantes

1. Le cas échéant, connectez les câbles à la carte d'extension.
2. Installez les cartes de montage pour carte d'extension arrière.
3. Le cas échéant, installez le carénage d'aération.
4. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.
5. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci.

Retrait des caches de carte de montage pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Desserrez les vis imperdables sur les caches de carte de montage et sur le châssis du système.
2. En les tenant par les bords, soulevez les caches de carte de montage pour carte d'extension pour les retirer du système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

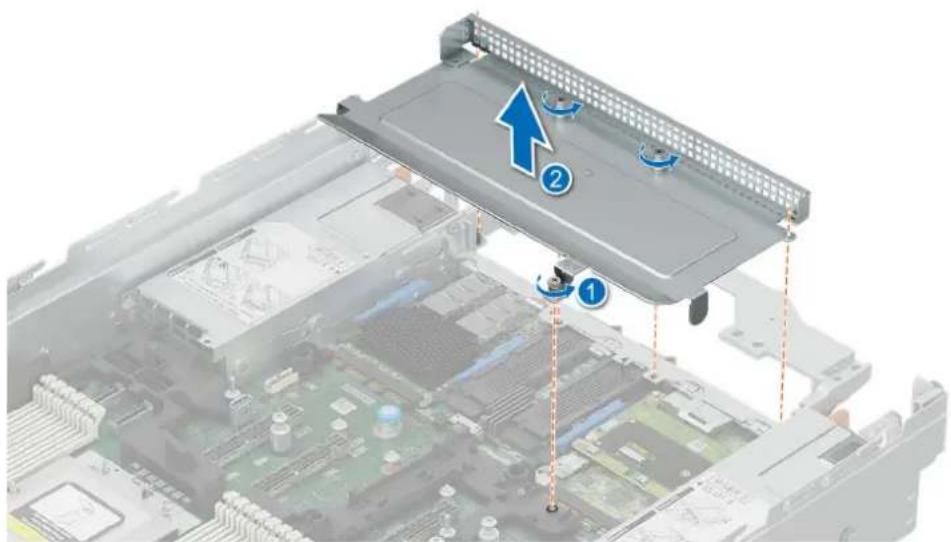

Figure 165. Retrait du cache de la carte de montage pour carte d'extension arrière 1

Figure 166. Retrait du cache de la carte de montage pour carte d'extension arrière 3

Figure 167. Retrait du cache de la carte de montage pour carte d'extension arrière 5

Figure 168. Retrait du cache des cartes de montage pour carte d'extension 4 et 2

Étapes suivantes

1. Remettez en place les caches des cartes de montage pour carte d'extension arrière.

Installation des caches de carte de montage pour carte d'extension

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Saisissez les caches de carte de montage pour carte d'extension par les bords et alignez leurs trous sur les guides du système.

2. Abaissez les caches de carte de montage pour carte d'extension jusqu'à ce qu'elles soient en place.

3. Serrez les vis imperdables des cartes de montage et du système.

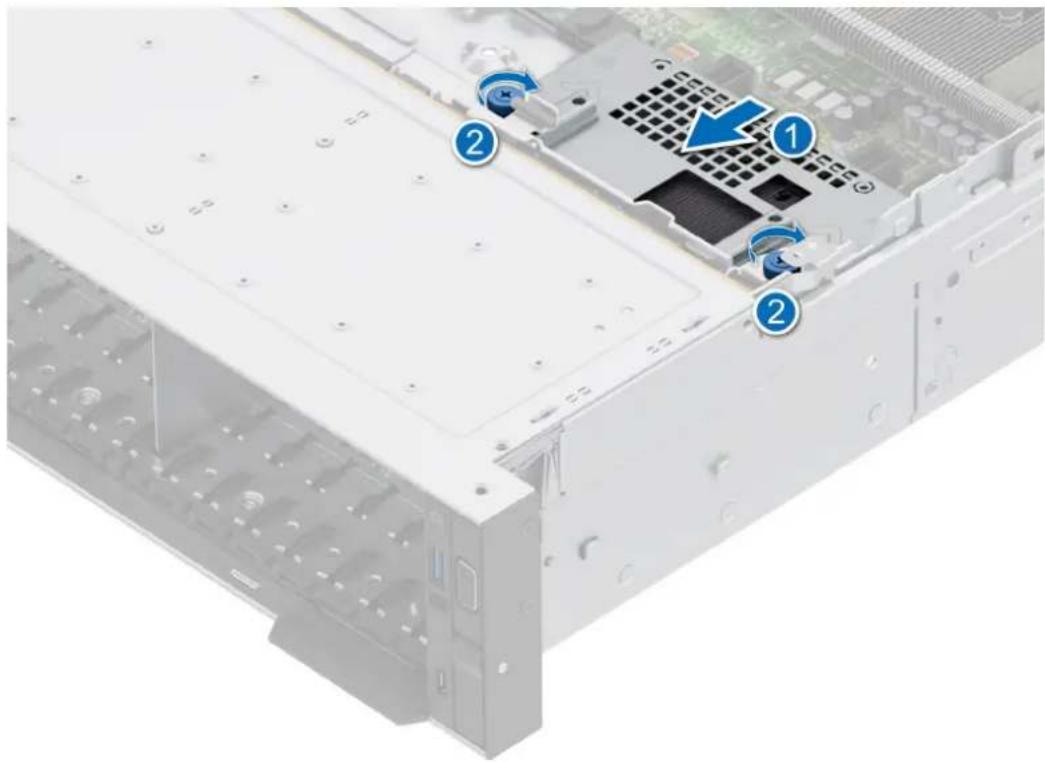

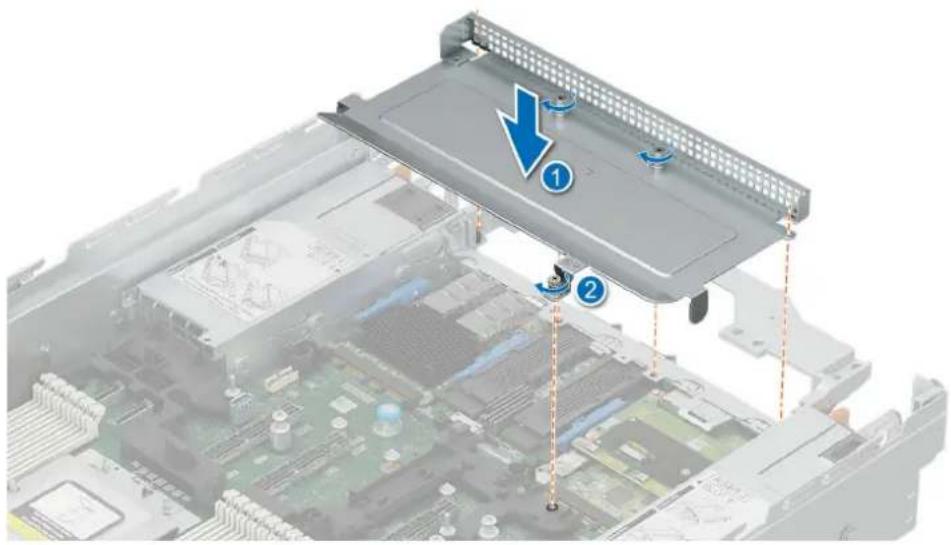

Figure 169. Installation du cache des cartes de montage pour carte d'extension arrière 4 et 2

Figure 170. Installation du cache de carte de montage pour carte d'extension arrière 5

Figure 171. Installation du cache de carte de montage pour carte d'extension arrière 3

Figure 172. Installation du cache de carte de montage pour carte d'extension arrière 1

Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Module SSD M.2

Retrait du module SSD M.2 NVMe

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.

Étapes

1. Tirez et soulevez le verrou du loquet de fixation du support de carte BOSS-N1 pour l'ouvrir.
2. Faites glisser le support de carte BOSS-N1 pour le dégager.

Figure 173. Retrait du support de carte BOSS-N1

1. À l'aide d'un tournevis cruciforme n° 1, desserrez les vis imperdables qui fixent le capot supérieur du support de carte BOSS-N1.

REMARQUE : Suivez la séquence de desserrage des vis imperdables. Commencez par desserrer la vis à l'extrémité du connecteur, puis la vis à l'extrémité de la poignée avant.

Figure 174. Desserrage des vis imperdables du capot supérieur

1. Inclinez le capot supérieur par le côté et soulevez-le pour le retirer du support de carte BOSS-N1.

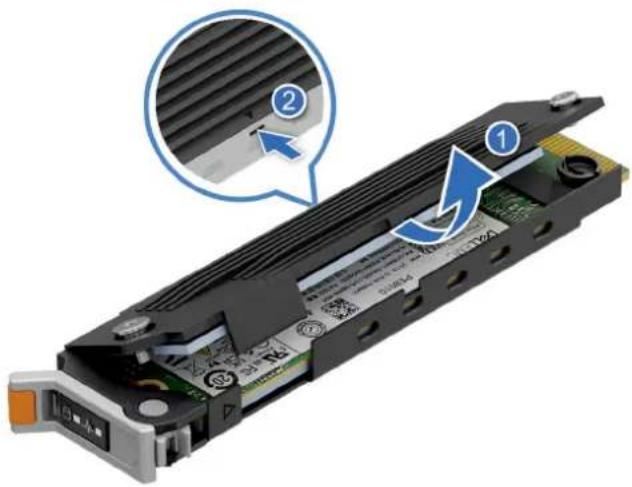

Figure 175. Retrait du capot supérieur de l'ordinateur.

1. Soulevez le module SSD M.2 NVMe pour le débrancher du connecteur de support de carte BOSS-N1.

REMARQUE : Pour plus d'informations sur le remplacement du tampon thermique et du support de carte BOSS-N1, accédez à Manuels PowerEdge > Serveurs rack > PowerEdge R7725 > Sélectionnez ce produit > Documentation > Manuels et documents > Fiche technique d'installation et de remplacement de la carte SSD M.2 NVMe/de la carte BOSS-N1 DC-MHS.

Étapes suivantes

1. Remettez en place le module SSD M.2 NVMe.

Installation du module SSD M.2 NVMe

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Remettez en place les tampons thermiques sur les capots supérieur et inférieur du support de carte BOSS-N1 lors du remplacement du module SSD M.2 NVMe.

i REMARQUE : Pour plus d'informations sur le remplacement du tampon thermique et du support de carte BOSS-N1, accédez à Manuels PowerEdge > Serveurs rack > PowerEdge R7725 > Sélectionnez ce produit > Documentation > Manuels et documents > Fiche technique d'installation et de remplacement de la carte SSD M.2 NVMe/de la carte BOSS-N1 DC-MHS.

Étapes

1. Alignez le module SSD M.2 NVMe en l'inclinant avec le connecteur de support de carte BOSS-N1.
2. Insérez le module SSD M.2 NVMe jusqu'à ce qu'il soit correctement installé dans le connecteur de support de carte BOSS-N1.

i REMARQUE : Appuyez sur la carte SSD M.2 NVMe jusqu'à ce qu'elle adhère au tampon thermique.

1. Alignez le crochet du capot supérieur en l'inclinant et placez-le dans le logement du capot inférieur du support de carte BOSS-N1.
2. Appuyez sur le côté opposé du capot supérieur jusqu'à ce qu'il soit bien en place.

Figure 178. Installation du capot supérieur

1. À l'aide d'un tournevis cruciforme n° 1, serrez les vis imperdables du capot supérieur du support de carte BOSS-N1.

i REMARQUE : Suivez la séquence de serrage des vis imperdables. Commencez par serrer la vis disponible à l'extrémité de la poignée avant, puis la vis à l'extrémité du connecteur.

Figure 179. Serrage des vis imperdables du capot supérieur

1. Faites glisser le support de carte BOSS-N1 dans le logement du module BOSS-N1.
2. Fermez le loquet de déverrouillage du support BOSS-N1 pour maintenir le support en place.

Figure 180. Installation du support de carte BOSS-N1

Module BOSS-N1 FDC-MHS en option

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du cache du contrôleur BOSS-N1 DC-MHS

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

Appuyez et tirez sur le cache du support de carte BOSS-N1 pour le sortir du contrôleur BOSS-N1.

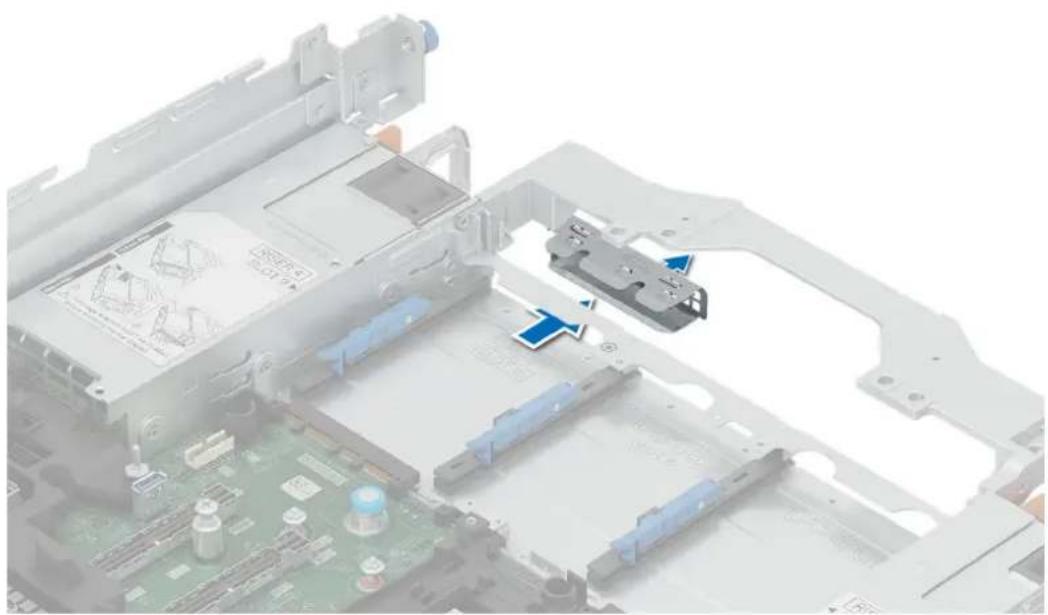

Figure 181. Retrait du cache du support de carte BOSS-N1

Étapes suivantes

1. Remettez en place le cache du contrôleur BOSS-N1 DC-MHS ou installez le contrôleur BOSS-N1 DC-MHS.

Installation du cache du contrôleur BOSS-N1 DC-MHS

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

Alignez le cache sur la baie de contrôleur BOSS-N1 et poussez-le dans la baie jusqu'à ce qu'il s'enclenche.

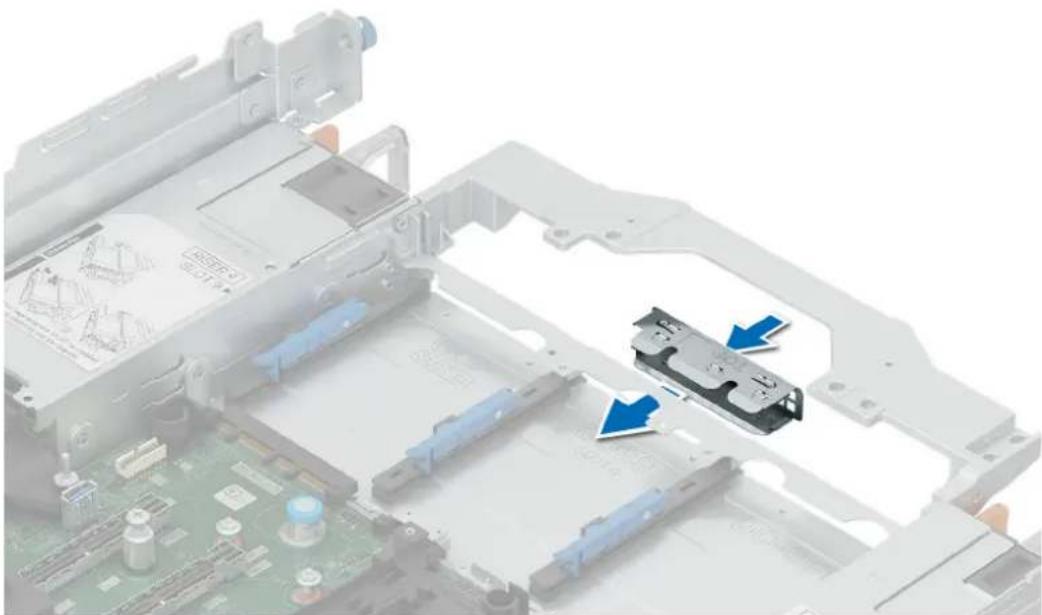

Figure 182. Installation du cache du support de carte BOSS-N1

Retrait du contrôleur BOSS-N1 DC-MHS arrière

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.
4. Retirez le module SSD M.2 NVMe.

Étapes

1. Ouvrez le loquet bleu pour dégager le contrôleur BOSS-N1 DC-MHS.
2. Poussez le contrôleur BOSS-N1 DC-MHS vers l'extrémité arrière du système pour le débrancher du connecteur de la carte HPM.
3. Faites glisser le contrôleur BOSS-N1 DC-MHS hors de son logement pour le sortir.

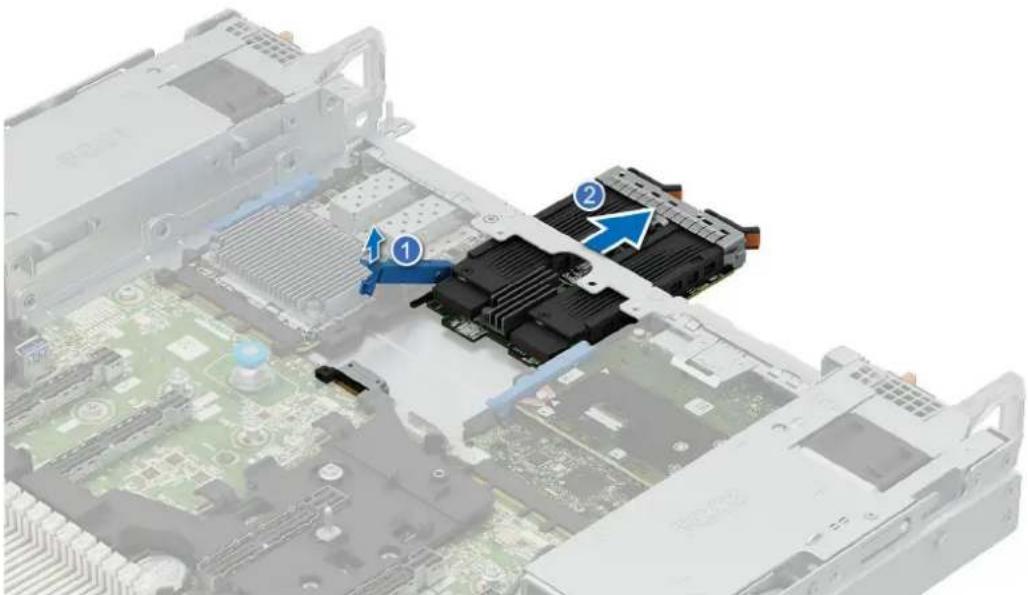

Figure 183. Retrait du contrôleur BOSS-N1 DC-MHS arrière

1. Si vous ne prévoyez pas de remplacer la carte de contrôleur BOSS-N1 DC-MHS, installez un support de plaque de recouvrement.

1. Remettez en place le contrôleur BOSS-N1 DC-MHS.

Installation du contrôleur BOSS-N1 DC-MHS arrière

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.
4. Retirez le module SSD M.2 NVMe.

Étapes

i REMARQUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les plaques empêchent également l'infiltration de la poussière et d'autres particules dans le système et contribuent au refroidissement et à la circulation d'air à l'intérieur du système.

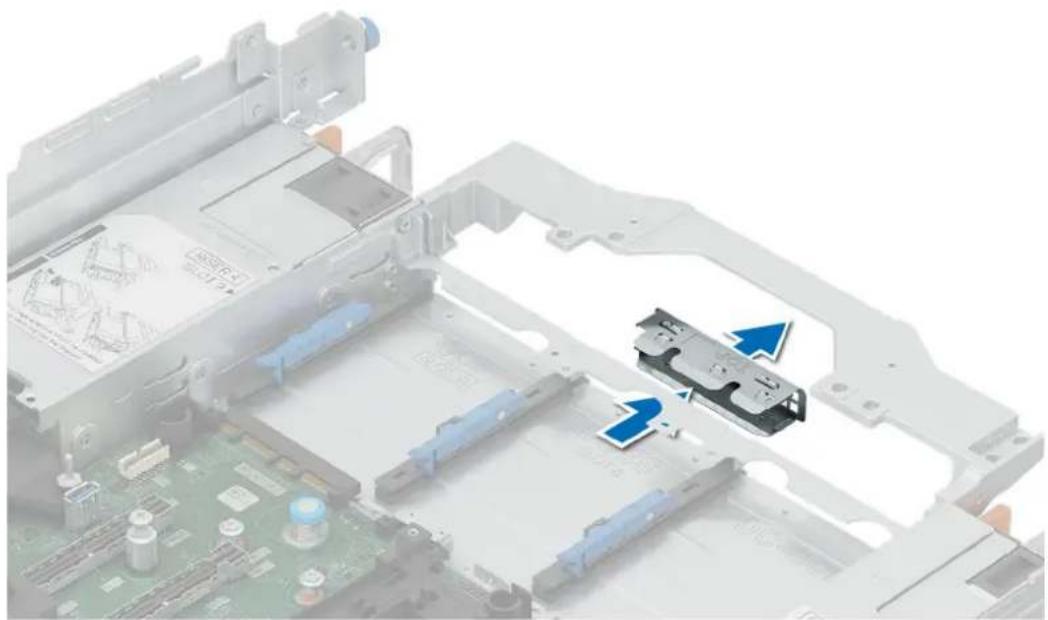

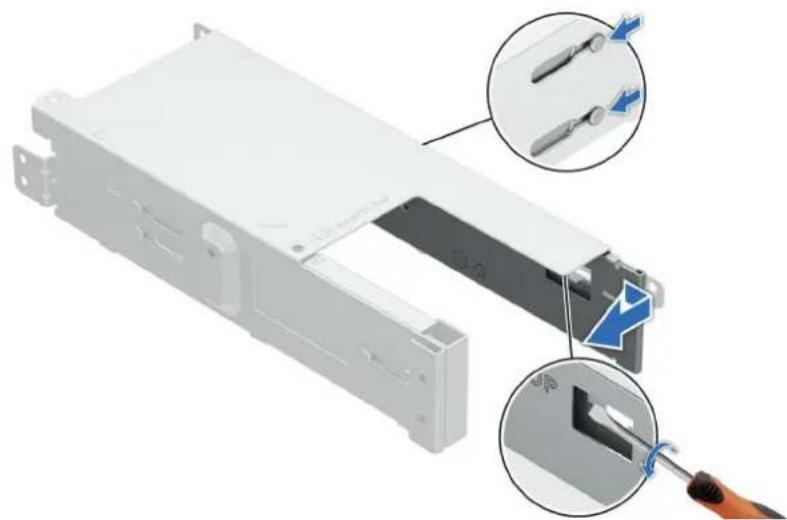

Figure 185. Retrait de la plaque de recouvrement

1. Ouvrez le loquet bleu sur la carte HPM.
2. Faites glisser le contrôleur BOSS-N1 DC-MHS dans le logement du système.
3. Poussez le contrôleur BOSS-N1 DC-MHS jusqu'à ce qu'il soit branché au connecteur de la carte HPM.
4. Fermez le loquet bleu pour maintenir le contrôleur BOSS-N1 DC-MHS branché au système.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

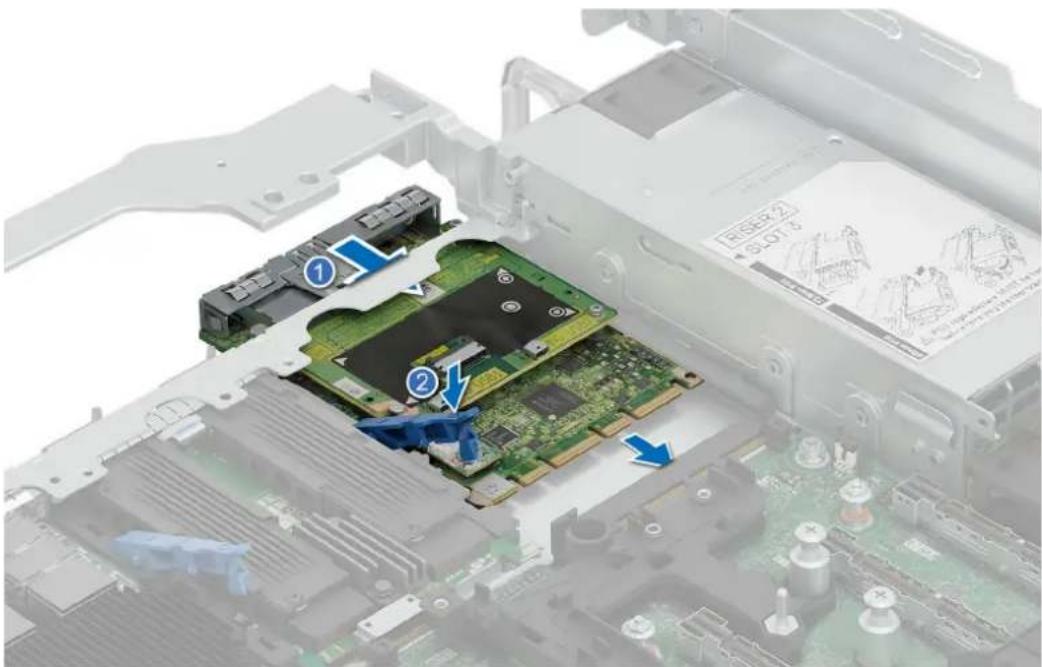

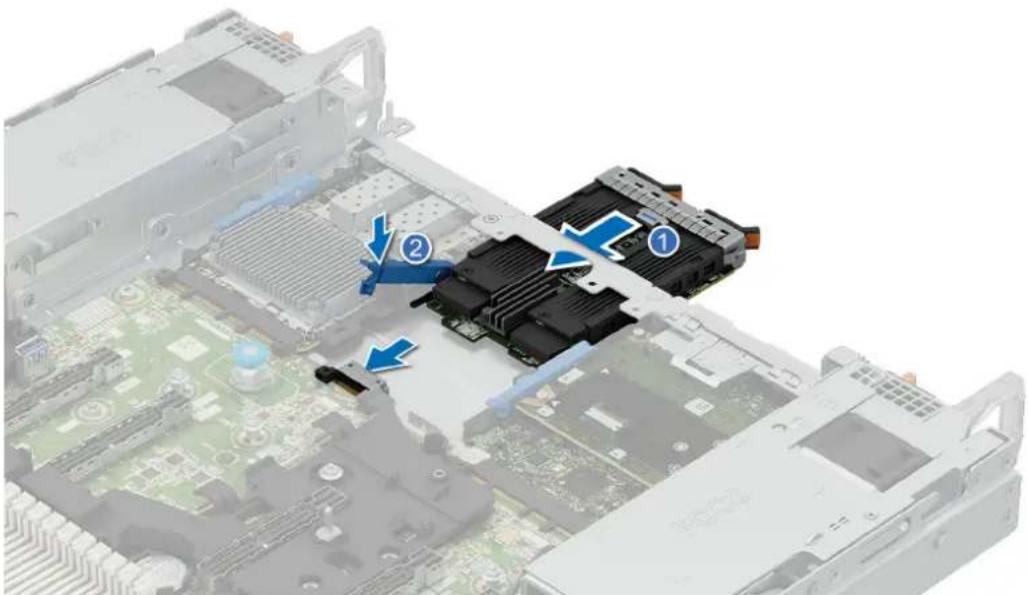

Figure 186. Installation du contrôleur BOSS-N1 DC-MHS

Étapes suivantes

1. Installez le module SSD M.2 NVMe.
2. Installez la carte de montage pour carte d'extension ou installez les caches des cartes de montage pour carte d'extension.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre système.

Carte OCP NIC en option

Retrait de la carte OCP NIC

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.

Étapes

1. Ouvrez le loquet bleu pour déverrouiller la carte OCP NIC.
2. Poussez la carte NIC OCP vers l'extrémité arrière du système pour la débrancher du connecteur de la carte HPM.
3. Faites glisser la carte OCPNIC hors de son logement pour la sortir.

Figure 187. Retrait de la carte OCP NIC

1. Si vous ne remplacez pas la carte OCP NIC, installez une plaque de recouvrement.

i REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d'extension vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques empêchent également l'infiltration de la poussière et d'autres particules dans le système et contribuent au refroidissement et à la circulation d'air à l'intérieur du système.

1. Remettez en place la carte OCP NIC.

Installation de la carte OCP NIC

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

REMARGUE : Rangez la plaque de recouvrement en vue d'une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d'extension vides pour assurer l'homologation FCC du système. Les plaques empêchent également l'infiltration de la poussière et d'autres particules dans le système et contribuent au refroidissement et à la circulation d'air à l'intérieur du système.

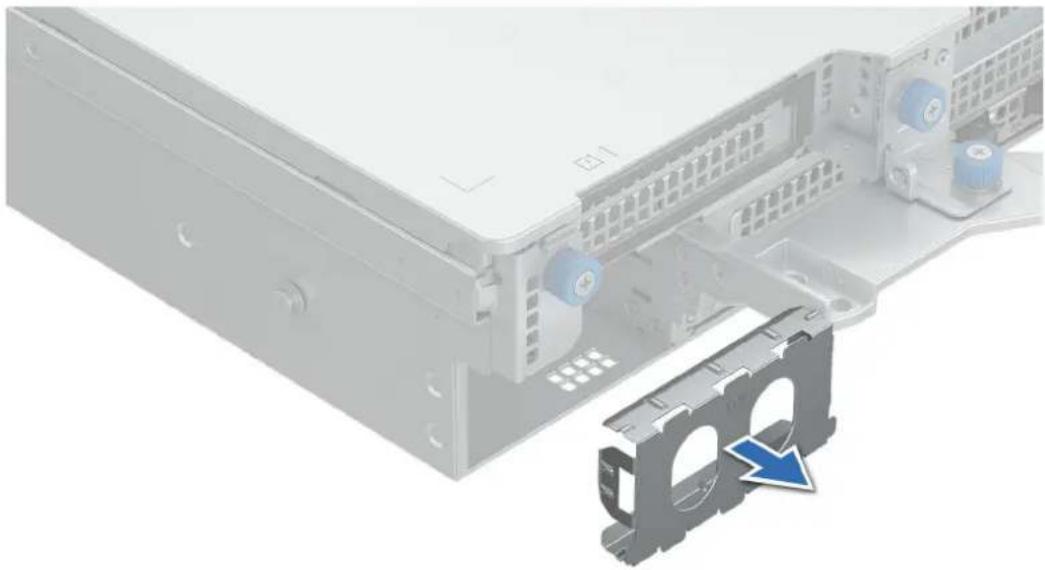

Figure 189. Retrait de la plaque de recouvrement

1. Ouvrez le loquet bleu sur la carte HPM.
2. Insérez la carte OCP NIC dans son logement sur le système.
3. Poussez la carte NIC OCP jusqu'à ce qu'elle soit branchée au connecteur de la carte HPM.
4. Fermez le loquet bleu pour verrouiller la carte OCP NIC sur le système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

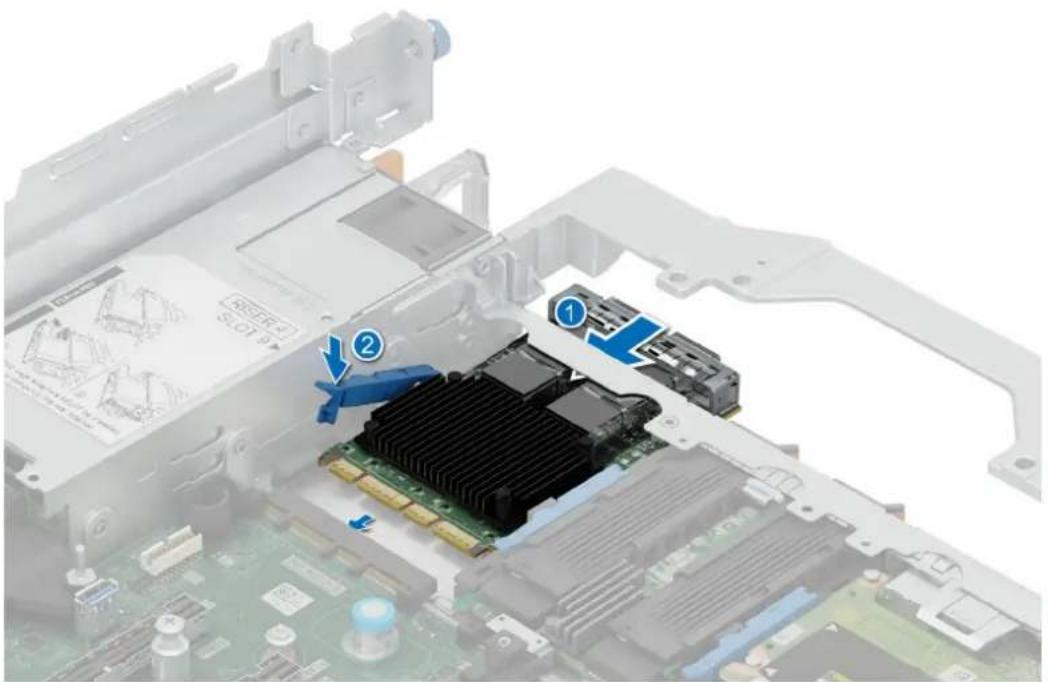

Figure 190. Installation de la carte OCP NIC

Étapes suivantes

1. Installez la carte de montage pour carte d'extension ou installez les caches des cartes de montage pour carte d'extension
2. Le cas échéant, réinstallez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Module de contrôle sécurisé (DC-SCM) pour centre de données

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait de la carte DC-SCM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.

REMARQUE : Débranchez le câble Attic (consultez la section Acheminement des câbles).

Étapes

1. Ouvrez le loquet bleu pour déverrouiller la carte DC-SCM.
2. Poussez la carte DC-SCM vers l'extrémité arrière du système pour la débrancher du connecteur de la carte HPM.
3. Faites glisser la carte DC-SCM hors de son logement sur le système.

Figure 191. Retrait de la carte DC-SCM

Étapes suivantes

REMARQUE : Si une nouvelle carte CC-SCM est installée, la carte Attic doit être retirée de la carte CC-SCM existante et installée sur la nouvelle carte.

1. Retirez la carte Attic.
2. Remettez en place la carte DC-SCM.

Installation de la carte DC-SCM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.
5. Retirez la carte Attic.

REMARQUE : Débranchez le câble Attic (consultez la section Acheminement des câbles).

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

1. Ouvrez le loquet bleu sur la carte HPM.
2. Insérez la carte DC-SCM dans son logement sur le système.
3. Poussez la carte DC-SCM jusqu'à ce qu'elle soit branchée sur le connecteur de la carte HPM.
4. Fermez le loquet bleu pour verrouiller la carte DC-SCM sur le système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 192. Installation de la carte DC-SCM

Étapes suivantes

1. Installez la carte Attic.

i REMARQUE : Branchez le câble Attic (reportez-vous à la section Acheminement des câbles).

1. Installez la carte de montage pour carte d'extension ou installez les caches de la carte de montage pour carte d'extension.
2. Le cas échéant, installez le carénage d'aération.
3. Mettez le système sous tension.
4. Assurez-vous d'effectuer les opérations suivantes :

a. Utilisez la fonction Easy Restore pour restaurer le BIOS et l'étiquette de service. Voir la section Restauration du système à l'aide de la fonction Easy Restore.
b. Si l'étiquette de service n'est pas sauvegardé dans l'appareil flash de sauvegarde, saisissez l'étiquette de service du système manuellement. Consultez la section Mise à jour manuelle du numéro de série à l'aide de la configuration du système.
c. Mettez à jour les versions du BIOS et de l'iDRAC, des diagnostics, du pack de pilotes du système d'exploitation et du collecteur du système d'exploitation.
d. Réactivez le module TPM (Trusted Platform Module). Reportez-vous à la section Initialisation du module TPM.

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Carte Attic

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait de la carte Attic

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.
5. Retirez la carte DC-SCM.

REMARQUE : Débranchez le câble Attic (consultez la section Acheminement des câbles).

Étapes

1. À l'aide du tournevis cruciforme 1, desserrez les vis imperdables qui fixent la carte Attic à la carte DC-SCM.
2. Inclinez et soulevez la carte Attic des guides DC-SCM.

Figure 193. Retrait de la carte Attic

Étapes suivantes

1. Remettez en place la carte Attic.

Installation de la carte Attic

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.
5. Retirez la carte DC-SCM.

REMARQUE : Débranchez le câble Attic (consultez la section Acheminement des câbles).

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

Étapes

1. Positionnez la carte Attic à un angle par rapport aux guides situés sur la carte DC-SCM.
2. Poussez la carte Attic jusqu'à ce qu'elle soit branchée au connecteur de la carte DC-SCM.
3. À l'aide d'un tournevis cruciforme n° 1, serrez les vis imperdables.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 194. Installation de la carte Attic

Étapes suivantes

1. Installez la carte DC-SCM.

i REMARQUE : Branchez le câble Attic (reportez-vous à la section Acheminement des câbles).

1. Installez la carte de montage pour carte d'extension ou installez les caches des cartes de montage pour carte d'extension.
2. Le cas échéant, réinstallez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Restauration du système à l'aide de la fonctionnalité de restauration facile

La fonction Easy Restore restaure l'étiquette de service du serveur et les données de configuration du BIOS après le remplacement du module DC-SCM (Datacenter-Secure Control Module). Les données de configuration du système sont automatiquement conservées dans un périphérique Flash de sauvegarde au sein du système. Si le BIOS détecte un nouveau DC-SCM lors du démarrage du serveur, le système invite l'utilisateur à restaurer les données de configuration du système de sauvegarde.

À propos de cette tâche

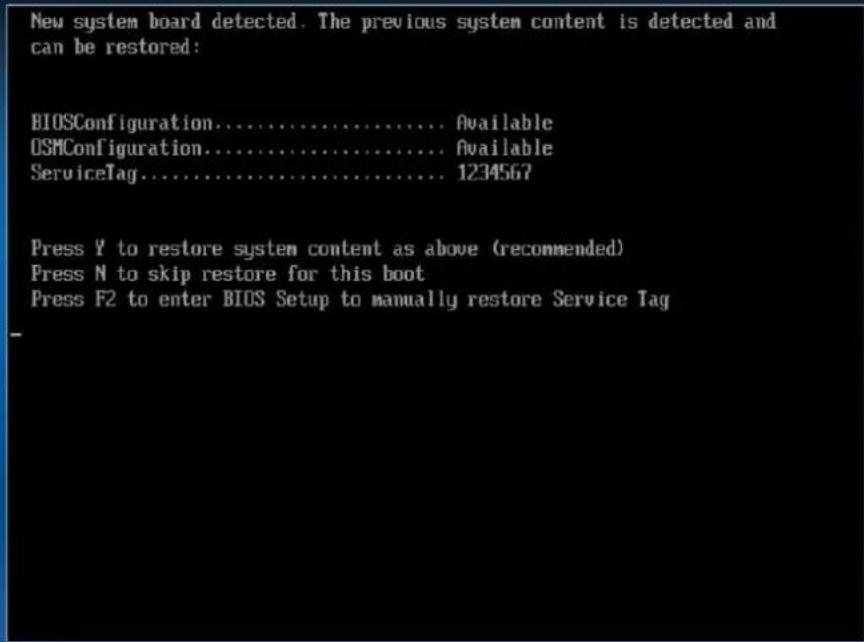

Lorsque le DC-SCM est démarré pour la première fois, il affiche un écran avec les paramètres qu'il peut restaurer. Vous trouverez ci-dessous une liste d'options/étapes disponibles :

Étapes

1. Appuyez sur O pour restaurer les données de configuration du système.
2. Pour ignorer la restauration pour ce démarrage, appuyez sur N
3. Accédez à la configuration du BIOS pour restaurer manuellement l'étiquette de service, puis appuyez sur F2

Mise à jour manuelle du numéro de série

Après le remplacement d'une carte HPM, si la fonctionnalité Easy Restore rencontre un problème, suivez ce processus pour saisir manuellement l'étiquette de service à l'aide de Configuration du système.

À propos de cette tâche

Si vous connaissez le numéro de série du système, utilisez le menu Configuration du système pour le saisir.

Étapes

1. Mettez le système sous tension.
2. Pour entrer dans Configuration du système, appuyez sur la touche F2.
3. Cliquez sur Paramètres du numéro de série.
4. Saisissez le numéro de série.

REMARGUE : Vous ne pouvez saisir le numéro de série que si le champ Numéro de série est vide. Veillez à saisir le bon numéro de série. Une fois saisi, le numéro de série ne peut pas être mis à jour ni modifié. Une étiquette de service saisie de manière incorrecte entraîne le remplacement de la carte HPM.

1. Cliquez sur OK.

Port USB interne (en option)

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Remplacement de la carte USB interne en option

Prérequis

PRÉCAUTION : Pour éviter toute interférence avec d'autres composants du serveur, la longueur maximale autorisée de la carte USB est de 31,32 mm.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.

Étapes

1. Localisez la carte USB sur la carte HPM.
   Pour localiser le port USB, consultez la section Connecteurs de la carte HPM.
2. Soulevez la carte USB interne pour la débrancher du connecteur de la carte HPM.

Figure 196. Retrait de la carte USB interne

1. Insérez la carte USB de remplacement dans le connecteur de la carte HPM.

Figure 197. Installation de la carte USB interne

Étapes suivantes

1. Si elles ont été retirées, installez les cartes de montage pour carte d'extension.
2. Le cas échéant, réinstallez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.
4. Lors du démarrage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé USB.

Batterie du système

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Remise en place de la batterie du système

Prérequis

AVERTISSEMENT : Un risque d'explosion de la nouvelle pile existe si cette dernière n'est pas correctement installée. Remplacez la pile uniquement par un modèle identique ou équivalent à celui recommandé par le fabricant. Débarrassez-vous des piles usagées selon les instructions du fabricant. Reportez-vous aux consignes de sécurité fournies avec le système pour obtenir plus d'informations.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension.

Étapes

1. Appuyez de façon prolongée sur le loquet de maintien du socket de la batterie pour la retirer.

REMARQUE : Si la batterie ne sort pas, soulevez-la pour la retirer de son socket.

Figure 198. Retrait de la pile du système

1. Pour installer une nouvelle pile dans le système, maintenez celle-ci inclinée avec le pôle positif vers le haut, puis faites-la glisser sous le loquet du socket du support de pile.
2. Appuyez sur la pile pour l'enclencher dans le connecteur.

Figure 199. Installation de la pile du système

Étapes suivantes

1. Installer les cartes de montage pour cartes d'extension.
2. Le cas échéant, connectez les câbles à une ou plusieurs cartes d'extension.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.
4. Vérifiez que la batterie fonctionne correctement, en effectuant les étapes suivantes :
   a. Lors de l'amorçage, accédez au programme de configuration du système en appuyant sur F2.

b. Entrez l'heure et la date exactes dans les champs Heure et Date du programme de configuration du système.
c. Quittez la configuration du système.
d. Pour tester la nouvelle batterie, vérifiez la date et l'heure au moins une heure après l'avoir installée.
e. Accédez à la configuration du système et si la date et l'heure sont incorrectes, reportez-vous à la section Obtention d'aide.

Commutateur d'intrusion

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du module du commutateur d'intrusion

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez la carte de montage pour carte d'extension.

i REMARQUE : Veillez à noter le routage du câble au fur et à mesure que vous le retirez de la carte HPM. Procédez au routage adapté du câble lorsque vous le remplacez pour éviter qu'il ne se coince ou s'écrase.

Étapes

1. À l'aide d'un tournevis cruciforme n° 1, desserrez les vis du module du commutateur d'intrusion.
2. Déconnectez le câble d'interrupteur d'intrusion du câble du dongle.

i REMARQUE : Le câble du commutateur d'intrusion est connecté au câble du dongle, qui à son tour est connecté à la carte HPM. Voir la section Acheminement des câbles.

1. Débranchez le câble du dongle du connecteur de la carte HPM.
   i REMARQUE : Détachez le câble du commutateur d'intrusion et conservez-le en lieu sûr pour pouvoir l'utiliser lors du remplacement par le nouveau commutateur d'intrusion.
2. Soulevez le module de commutateur d'intrusion et le câble du dongle hors du système.
   i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

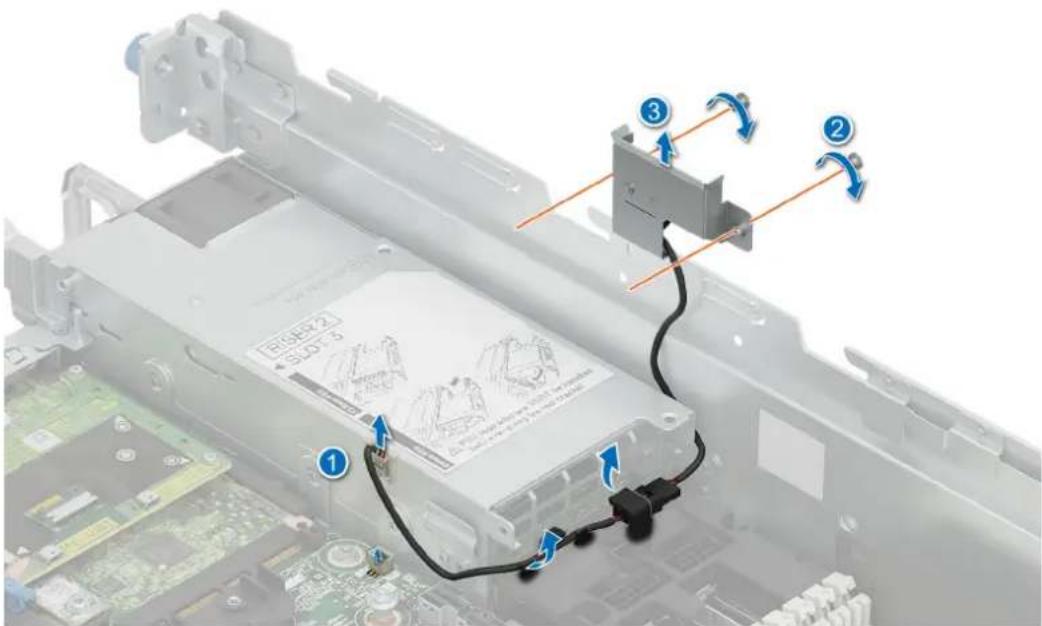

Figure 200. Retrait du module du commutateur d'intrusion

Étapes suivantes

1. Réinstallez le module du commutateur d'intrusion.

Installation du module du commutateur d'intrusion

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez la carte de montage pour carte d'extension.

Étapes

1. Alignez et placez le module de commutateur d'intrusion dans le système.
2. Avec un tournevis cruciforme n° 1, serrez les vis de fixation du module de commutateur d'intrusion au châssis du système.
3. Connectez le câble du dongle au connecteur de la carte HPM.
4. Rebranchez le câble du dongle sur le connecteur situé sur la carte HPM.

REMARQUE : Le câble du commutateur d'intrusion est connecté au câble du dongle, qui à son tour est connecté à la carte HPM. Consultez la section Acheminement des câbles.

REMARQUE : Lors de la pose du câble, assurez-vous de le poser correctement pour éviter qu'il ne soit écrasé ou tordu.

Figure 201. Installation du module du commutateur d'intrusion

Étapes suivantes

1. Installez la carte de montage pour carte d'extension arrière.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Bloc d'alimentation

Fonctionnalité de disque de secours

Votre système prend en charge la fonctionnalité de disque de secours, qui permet de réduire considérablement la surcharge d'alimentation associée à la redondance des blocs d'alimentation.

Lorsque la fonctionnalité de disque de secours est activée, l'un des blocs d'alimentation redondants passe en mode veille. Le bloc d'alimentation actif prend en charge 100 % de la charge du système et fonctionne donc de façon plus efficace. Le bloc d'alimentation en état de veille surveille la tension de sortie du bloc d'alimentation actif. Si la tension de sortie du bloc d'alimentation actif chute, le bloc d'alimentation en veille revient à l'état actif.

Avoir les deux blocs d'alimentation actifs est plus efficace que d'avoir un bloc d'alimentation en état de veille, mais le bloc d'alimentation actif peut également activer un bloc d'alimentation en veille.

Les paramètres par défaut sont les suivants :

• Si le niveau de charge du bloc d'alimentation actif est supérieur à 50 %, le bloc d'alimentation redondant passe à l'état actif.
• Si le niveau de charge du bloc d'alimentation actif tombe à moins de 20 %, le bloc d'alimentation redondant passe en état de veille.

Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d'iDRAC. Pour en savoir plus, consultez le document iDRAC User's Guide (Guide de l'utilisateur de l'iDRAC), disponible sur Manuels PowerEdge.

Retrait du cache du bloc d'alimentation

Prérequis

Suivez les instructions indiquées dans la section Consignes de sécurité.

Étapes

Retirez le cache du bloc d'alimentation du système.

PRÉCAUTION : Pour maintenir un niveau de refroidissement du système satisfaisant, vous devez installer le cache de bloc d'alimentation dans la baie du second bloc d'alimentation si la configuration n'est pas redondante. Retirez le cache de bloc d'alimentation uniquement si vous installez un second bloc d'alimentation.

Figure 202. Retrait du cache du bloc d'alimentation 60 mm

Figure 203. Retrait du cache du bloc d'alimentation 73,5 mm

Étapes suivantes

1. Remettez en place le cache de bloc d'alimentation ou installez le bloc d'alimentation.

Installation du cache de bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.

i REMARQUE : N'installez le cache du bloc d'alimentation que sur la seconde baie du bloc d'alimentation.

1. Si nécessaire, retirez le bloc d'alimentation.

Étapes

Alignez le cache de PSU avec la baie de PSU et poussez-le dans cette dernière jusqu'à ce qu'il s'enclenche.

i REMARQUE : Assurez-vous que l'indication « Top » sur le cache du bloc d'alimentation se trouve sur le côté supérieur.

Figure 204. Installation du cache de bloc d'alimentation 60 mm

Figure 205. Installation du cache du bloc d'alimentation 73,5 mm

Retrait d'un bloc d'alimentation

Prérequis

PRÉCAUTION : Le système exige un bloc d'alimentation (PSU) pour un fonctionnement normal.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Débranchez le câble d'alimentation de la prise électrique et du bloc d'alimentation que vous souhaitez retirer.
3. Retirez le câble de la bande sur la poignée du PSU.
4. Détachez et soulevez/retirez l'accessoire de gestion des câbles (en option) s'il gène le retrait du bloc d'alimentation.

i REMARQUE : Pour plus d'informations sur la gestion des câbles lorsque le bloc d'alimentation est retiré ou installé alors que le système est dans un rack, voir la documentation du bras de gestion des câbles du système à l'adresse Manuels PowerEdge.

Étapes

Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du bloc d'alimentation pour faire glisser ce dernier hors de la baie.

i REMARQUE : Les étapes de retrait des blocs d'alimentation de 60 mm et 73,5 mm sont identiques.

Figure 206. Retrait d'un bloc d'alimentation

Étapes suivantes

1. Remettez en place le bloc d'alimentation ou installez le cache du bloc d'alimentation.

Installation d'un bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Pour les systèmes prenant en charge les blocs d'alimentation redondants, assurez-vous que les deux blocs d'alimentation sont du même type et ont la même puissance de sortie maximale.

i REMARQUE : la puissance de sortie maximale (en watts) est indiquée sur l'étiquette du bloc d'alimentation.

1. Si obligatoire, retirez le cache du bloc d'alimentation.

Étapes

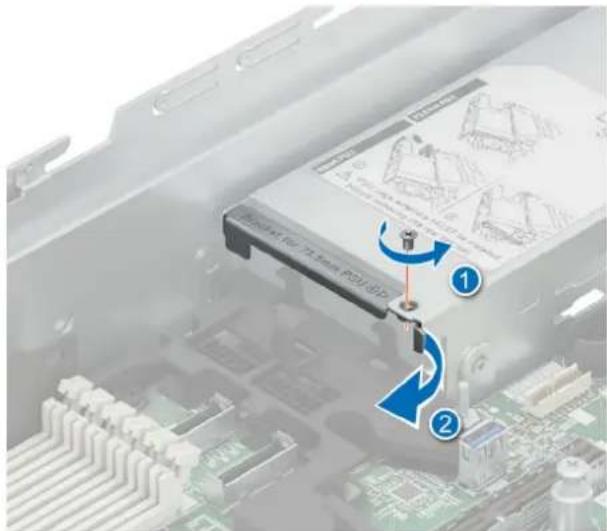

1. Lors de l'installation du bloc d'alimentation de 73,5 mm, retirez la plaque de recouvrement du bloc d'alimentation de 60 mm, puis installez d'abord le support du bloc d'alimentation.
2. Faites glisser le bloc d'alimentation de 73,5 mm jusqu'à ce que le loquet de déverrouillage s'enclenche.

Figure 207. Installation du bloc d'alimentation de 73,5 mm

1. Lors de l'installation du bloc d'alimentation de 60 mm, retirez le support du bloc d'alimentation et installez d'abord la plaque de recouvrement du bloc d'alimentation de 60 mm.
2. Faites glisser le bloc d'alimentation de 60 mm dans la baie du bloc d'alimentation jusqu'à ce que le loquet de déverrouillage s'enclenche.

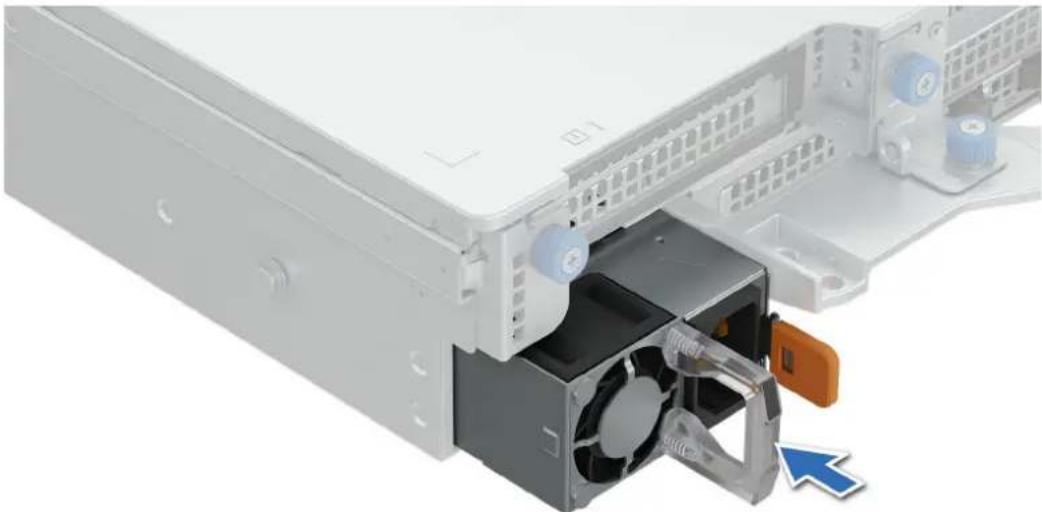

Figure 208. Installation d'un bloc d'alimentation de 60 mm

Étapes suivantes

1. Si vous avez débloqué ou retiré l'accessoire de gestion des câbles, réinstallé ou réenclenchez-le. Pour plus d'informations sur la gestion des câbles lorsque le bloc d'alimentation est retiré ou installé alors que le système est dans le rack, consultez la documentation sur l'accessoire de gestion des câbles du système à l'adresse Manuels PowerEdge.

2. Branchez le câble d'alimentation sur le bloc d'alimentation et branchez son autre extrémité sur une prise électrique.

PRÉCAUTION : Lorsque vous branchez le câble d'alimentation au bloc d'alimentation, fixez-le au bloc d'alimentation à l'aide de la bande.

REMARQUE : Lors de l'installation, de l'échange à chaud ou de l'ajout à chaud d'un bloc d'alimentation, attendez 15 secondes pour que le système reconnaisse le bloc d'alimentation et détermine son état. Le voyant d'état du bloc d'alimentation devient vert si le bloc d'alimentation fonctionne normalement.

Retrait de la plaque de recouvrement d'un bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le bloc d'alimentation ou retirez le cache du bloc d'alimentation.

Étapes

1. À l'aide d'un tournevis cruciforme n° 1, desserrez les vis situées sur le bâti du bloc d'alimentation.
2. Dégagez les guides et retirez la plaque de recouvrement droite du bloc d'alimentation du bâti.

Figure 209. Retrait de la plaque de recouvrement droite du bloc d'alimentation

1. À l'aide d'un tournevis cruciforme n° 1, desserrez les vis situées sur le bâti du bloc d'alimentation.
2. Dégagez les guides et faites glisser la plaque de recouvrement gauche du bloc d'alimentation hors du bâti du bloc d'alimentation.

Figure 210. Retrait de la plaque de recouvrement gauche du bloc d'alimentation

Étapes suivantes

1. Remettez en place la plaque de recouvrement du bloc d'alimentation.

Installation de la plaque de recouvrement d'un bloc d'alimentation

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le bloc d'alimentation ou retirez le cache du bloc d'alimentation.

Étapes

1. Alignez les guides de la plaque de recouvrement sur les logements du bâti du bloc d'alimentation et faites-la glisser jusqu'à ce qu'elle soit correctement en place dans le bâti du bloc d'alimentation.
2. À l'aide d'un tournevis cruciforme n° 1, serrez les vis.

Figure 211. Installation de la plaque de recouvrement du bloc d'alimentation droit

1. Alignez les guides de la plaque de recouvrement sur les logements du bâti du bloc d'alimentation et faites glisser la plaque jusqu'à ce que le loquet soit verrouillé sur le bâti du bloc d'alimentation.

2. À l'aide d'un tournevis cruciforme n° 1, serrez les vis.

Figure 212. Installation de la plaque de recouvrement du bloc d'alimentation gauche

Étapes suivantes

1. Installez le bloc d'alimentation ou installez le cache du bloc d'alimentation.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du support PSU

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.

Étapes

1. À l'aide d'un tournevis cruciforme n° 1, retirez les vis qui fixent le support du bloc d'alimentation.
2. Faites glisser le support du bloc d'alimentation pour le retirer du bâti du bloc d'alimentation.

Figure 213. Retrait du support PSU

Étapes suivantes

1. Remettez en place le support du bloc d'alimentation.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si obligatoire, retirez le carénage d'aération.
4. Retirez la carte de montage pour carte d'extension ou retirez les caches des cartes de montage pour carte d'extension.

Étapes

1. Alignez le support du bloc d'alimentation avec le trou de broche situé sur le bâti du bloc d'alimentation et faites glisser le support pour le mettre en place.
2. À l'aide d'un tournevis cruciforme n° 1, fixez le support du bloc d'alimentation.

1. Installez la carte de montage pour carte d'extension ou installez les caches de la carte de montage pour carte d'extension
2. Le cas échéant, installez le carénage d'aération.
3. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Module TPM (Trusted Platform Module)

Le TPM est soudé au DC-SCM.

Si le module TPM (Trusted Platform module) est identifié comme étant la cause principale du problème, un remplacement complet du DC-SCM est nécessaire.

Pour plus d'informations sur le module TPM, consultez la section Résumé du module TPM (Trusted Module Platform).

Initialisation du module TPM 2.0 pour les utilisateurs

Étapes

1. Initialisez le module TPM.

a. Lors de l'amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système.
b. Dans l'écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité des systèmes.
c. Dans l'option Sécurité TPM, sélectionnez Activé.
d. Enregistrer les paramètres.
e. Redémarrez le système.

1. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé).

Prise en charge du module TPM

Tableau 80. Prise en charge du module TPM

Système d’exploitation Lien de la ressource
Microsoft Windows Server 2022 Article de la base de connaissances	Dell pour Windows Server 2022
Red Hat Enterprise Linux 7.3 RHE Linux

Clé BitLocker : il est important de sauvegarder la clé BitLocker en cas de remplacement de la carte HPM et/ou de la carte TPM.

Reportez-vous à la page Sauvegarder votre clé de récupération BitLocker pour connaître les étapes.

Carte HPM

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

i REMARQUE : La carte système est également appelée carte HPM (Host Processor Module).

Retrait de la carte HPM

Prérequis

PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé de chiffrement, il est possible que vous soyez invité à créer une clé de récupération lors de la configuration du système ou d'un programme. Vous devez créer cette clé et la conserver en lieu sûr. Si vous remettez en place cette carte HPM, vous devez fournir la clé de récupération lors du redémarrage du système ou du programme, afin de pouvoir accéder aux données chiffrées se trouvant sur vos disques.

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez les composants suivants :

a. Carénage à air
b. Assemblage du bâti du ventilateur
c. Support de paroi latérale
d. Modules de mémoire
e. Cartes de montage pour carte d'extension ou caches des cartes de montage pour carte d'extension
f. Module du processeur et du dissipateur de chaleur
g. OCP arrière (le cas échéant)
h. Module BOSS-N1 DC-MHS arrière

i. DC-SCM

j. Clé de mémoire USB interne en option (si elle est installée)
k. Blocs d'alimentation
I. Débranchez tous les câbles de la carte HPM et notez tous les branchements de câbles.

PRÉCAUTION : Veillez à ne pas endommager le bouton d'identification du système lors du retrait de la carte HPM du système.

PRÉCAUTION : ne vous servez pas d'une barrette de mémoire, d'un processeur ou de tout autre composant pour soulever la carte système.

Étapes

1. À l'aide du support de carte HPM et de la broche, faites glisser la carte HPM vers l'avant du système.
2. En l'inclinant, soulevez la carte HPM pour la retirer du châssis.

Figure 215. Retrait de la carte HPM

Étapes suivantes

1. Installez la carte HPM.

Installation de la carte HPM

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Si vous remplacez la carte HPM, retirez tous les composants répertoriés dans la section Retrait de la carte HPM.

Étapes

1. Déballez le nouvel assemblage de la carte HPM.

PRÉCAUTION : ne vous servez pas d'une barrette de mémoire, d'un processeur ou de tout autre composant pour soulever la carte système.

PRÉCAUTION : Veillez à ne pas endommager le bouton d'identification du système lors de la mise en place de la carte HPM dans le châssis.

1. En tenant le support de carte HPM et la broche, abaissez la carte HPM dans le système en l'inclinant.
2. Faites glisser la carte HPM vers l'arrière du châssis jusqu'à ce que la broche soit correctement installée dans le trou du logement du châssis.

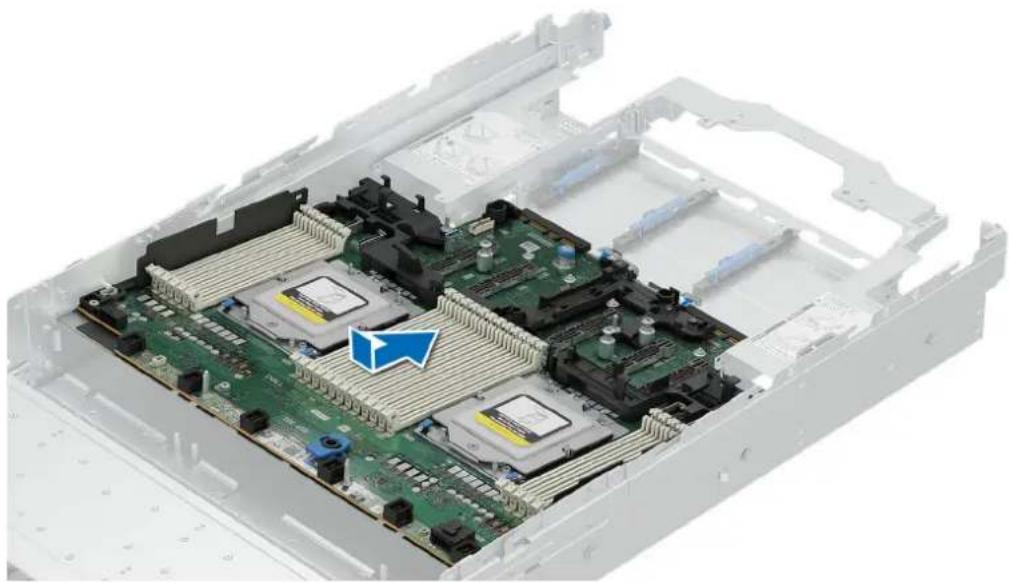

Figure 216. Installation de la carte HPM

Étapes suivantes

1. Remettez en place les composants suivants :

a. Clé de mémoire USB interne (si elle a été retirée)
b. Carte OCP (si elle a été retirée)
c. BOSS-N1 DC-MHS
d. DC-SCM
e. Module du processeur et du dissipateur de chaleur

f. Modules de mémoire

g. Cartes de montage pour carte d'extension arrière ou caches des cartes de montage pour carte d'extension arrière

h. Support de paroi latérale

i. Assemblage du bâti du ventilateur

j. Carénage à air

1. Rebranchez tous les câbles à la carte HPM.

REMARQUE : Vérifiez que les câbles à l'intérieur du système longent la paroi du boîtier et sont fixés à l'aide du support de fixation de câble.

1. Assurez-vous d'effectuer les opérations suivantes :

a. Utiliser la fonctionnalité Easy Restore (Restauration facile) pour restaurer le numéro de série. Voir la section Restauration du système à l'aide de la fonction Easy Restore.
b. Si le numéro de série n'est pas sauvegardé dans l'appareil flash de sauvegarde, saisissez le numéro de série du système manuellement. Consultez la section Mise à jour manuelle du numéro de série à l'aide de la configuration du système.
c. Mettez à jour les versions du BIOS et de l'iDRAC.
d. Réactivez le module TPM (Trusted Platform Module). Consultez la section Initialisation du module TPM.

1. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

panneau de commande

Il s'agit d'une pièce remplaçable uniquement par un technicien de maintenance.

Retrait du panneau de commande droit - principal

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.
6. Retirez le support de paroi latérale.

Étapes

1. À l'aide d'un tournevis Phillips 1, retirez les vis qui fixent le panneau de configuration droit et la gaine de câble au système.
2. Retirez la gaine de câble du système.
3. Débranchez le câble du panneau de commande droit du connecteur de la carte HPM.
4. En tenant l'assemblage de câble du panneau de configuration droit, faites glisser le panneau de configuration droit hors du système.

REMARQUE : Mémorisez le routage de l'assemblage du câble lorsque vous retirez le panneau de configuration droit du système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 217. Retrait du panneau de commande droit - principal

Étapes suivantes

1. Remettez en place le panneau de commande - principal.

Installation du panneau de commande droit - principal

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.
6. Retirez le support de paroi latérale.

Étapes

1. Alignez et faites glisser le panneau de configuration droit dans le logement du système.
2. Procédez au routage du câble du panneau de configuration droit à travers la paroi latérale du système.
3. Alignez et faites glisser la gaine de câble du panneau de configuration droit dans son logement sur le système.

REMARQUE : Procédez au routage adapté du câble pour éviter qu'il ne se coince ou s'écrase.

1. Branchez le câble du panneau de commande droit au connecteur de la carte HPM.
2. À l'aide d'un tournevis Phillips 1, serrez les vis qui fixent le panneau de configuration droit et la gaine de câble au système.

REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

Figure 218. Installation du panneau de commande droit - principal

Étapes suivantes

1. Installation du support de paroi latérale.
2. Installez l'assemblage du bâti du ventilateur.
3. Installez le capot du fond de panier de disques.
4. Installez le carénage d'aération.
5. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Retrait du panneau de commande gauche - secondaire avec KVM en option

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.
6. Retirez le support de paroi latérale.

Étapes

1. À l'aide d'un tournevis Phillips 1, retirez les vis qui fixent le panneau de configuration gauche et la gaine de câble au système.
2. Retirez la gaine de câble du système.
3. Débranchez le câble du panneau de configuration du connecteur de la carte Attic.
4. Saisissez le câble et faites glisser le panneau de configuration gauche hors du système.

i REMARQUE : Mémorisez le routage du câble lorsque vous retirez le panneau de configuration gauche du système.

i REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

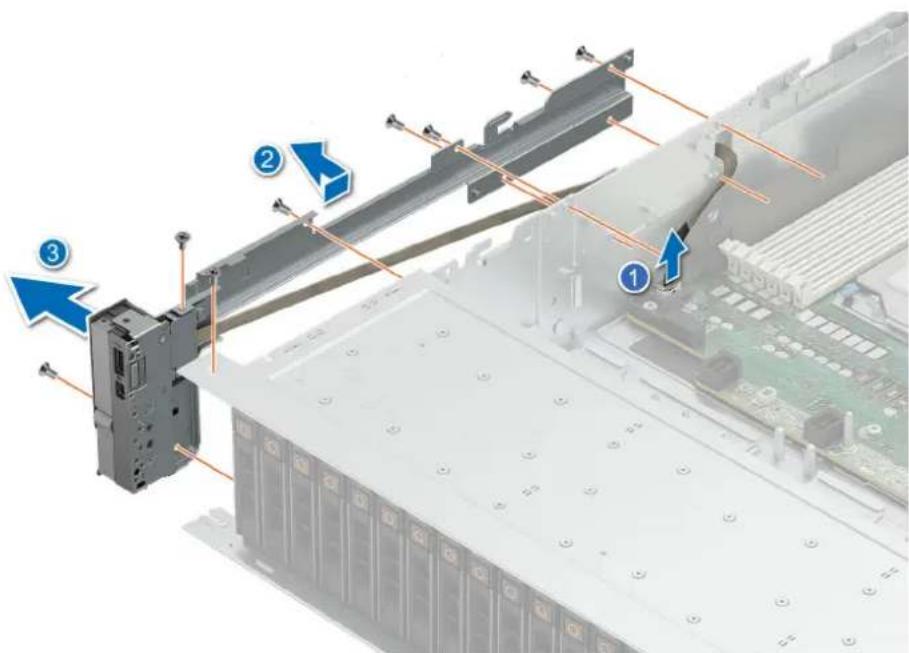

Figure 219. Retrait du panneau de commande gauche - secondaire

Étapes suivantes

1. Remettez en place le panneau de commande gauche - secondaire.

Installation du panneau de commande gauche - secondaire

Prérequis

1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Le cas échéant, retirez le carénage d'aération.
5. Retirez l'assemblage du bâti du ventilateur.
6. Retirez le support de paroi latérale.

Étapes

1. Alignez et faites glisser le panneau de configuration gauche dans son logement sur le système.
2. Procédez au routage du câble du panneau de configuration à travers la paroi latérale du système.
3. Alignez et faites glisser la gaine de câble de panneau de configuration gauche dans son logement sur le système.

REMARQUE : Acheminez correctement le câble dans le support latéral du boîtier et dans les clips pour éviter qu'il ne se coince ou s'écrase.

1. Connectez le câble du panneau de configuration gauche au connecteur de la carte Attic.
2. À l'aide d'un tournevis Phillips 1, serrez les vis pour fixer le panneau de configuration gauche et la gaine de câble au système.
   REMARQUE : Les numéros figurant sur l'image ne représentent pas les étapes exactes. Les nombres permettent d'indiquer la séquence.

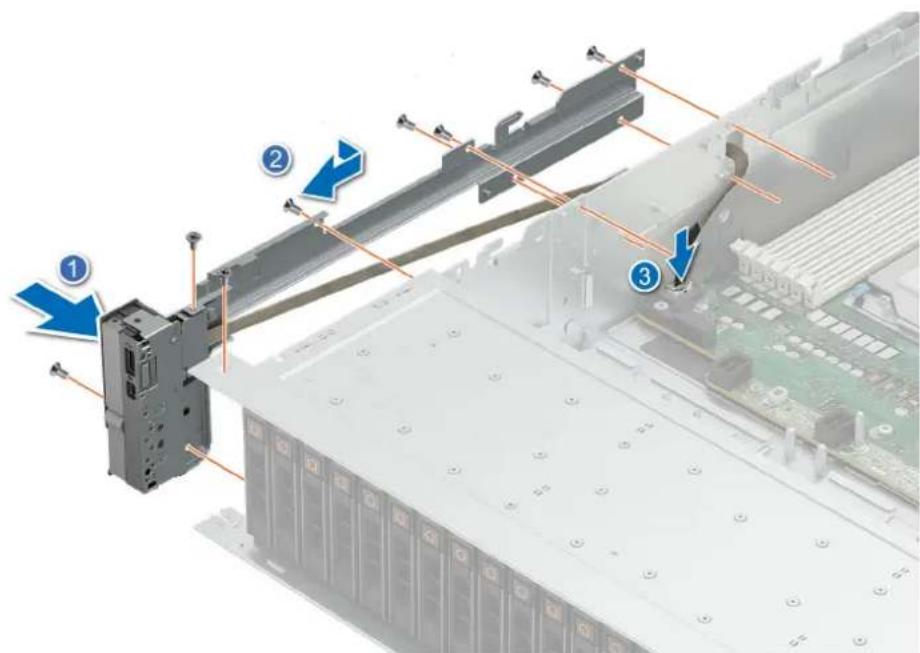

Figure 220. Installation du panneau de commande gauche - secondaire

Étapes suivantes

1. Installation du support de paroi latérale.
2. Installez l'assemblage du bâti du ventilateur.
3. Installez le capot du fond de panier de disques.
4. Installez le carénage d'aération.
5. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Kits de mise à niveau

Le tableau répertorie les kits disponibles après-vente [APOS].

Tableau 81. Kits de mise à niveau

Kits Liens connexes d'accès aux consignes techniques
Processeur Voir la section Installation du processeur.
BOSS-N1 Voir la section Installation du module de carte contrôleur BOSS-N1 .
Kit d'activation d'accélérateur/de processeur graphique	Voir la section Installation du processeur graphique.
PERC Voir la section Installation de la carte PERC.

Sujets :

• Composants du kit de mise à niveau du processeur
• Kit de module BOSS-N1 DCMHS
• Kit de processeur graphique
• Kit de module PERC

Composants du kit de mise à niveau du processeur

Le système prend en charge un seul processeur.

Avant de commencer l'installation ou le retrait, suivez les indications des sections Consignes de sécurité et Avant d'intervenir à l'intérieur de votre système.

Tableau 82. Matrice des composants du kit de mise à niveau du processeur

Configuration système	Processeur Dissipateur de	chaleur VENTILATEUR	Carénage
16 disques SAS/SATA de 2,5 pouces+ 8 disques RAID NVMe U.2 ou de 2,5 pouces24 disques SAS de 2,5 pouces	2. Dissipateur de chaleur	T-Wing pour TDP de processeur > 400 W	Ventilateur HPR Gold pour processeur TDP > 300 WVentilateur HPR Platinum pour TDP du processeur > 500 W	Carénage T-Wing pour processeur TDP > 400 W
8 disques NVMe EDSFF E3.S de 5e génération16 disques NVMe EDSFF E3.S de 5e génération32 disques NVMe EDSFF E3.S de 5e génération40 disques NVMe EDSFF E3.S de 5e génération	2. Dissipateur de chaleur	T-Wing pour TDP de processeur > 400 W	Ventilateur HPR Platinum pour TDP du processeur > 500 W	Carénage T-Wing pour processeur TDP > 400 W
8 disques universels de 2,5 pouces	2. Dissipateur de chaleur	T-Wing pour TDP de processeur > 400 W	Ventilateur HPR Platinum pour TDP du processeur > 500 W	Carénage T-Wing pour processeur TDP > 400 W

Tableau 82. Matrice des composants du kit de mise à niveau du processeur (suite)

Configuration système	Processeur Dissipateur de	chaleur VENTILATEUR	Carénage
16 disques SAS/SATA de 2,5 poucesConfiguration sans fond de panier
12 disques SAS/SATA de 3,5 pouces	2. Aucune prise en charge	pour le TDP du processeur >400 W	Ventilateur HPR Gold pour processeur TDP >300 WPas de prise en charge du processeur TDP 320 W	Aucune prise en charge pour le TDP du processeur >400 W

Pour connaître les procédures d'installation du dissipateur de chaleur et du processeur, voir la section Installation du processeur.

REMARQUE : La procédure d'installation des dissipateurs de chaleur distants et étendus est la même.

Kit de module BOSS-N1 DCMHS

Le module DCMHS BOSS-N1 prend en charge jusqu'à deux disques SSD M.2. Sur le système PowerEdge R7725, les modules DCMHS BOSS-N1 sont pris en charge à l'arrière du système.

Avant de commencer l'installation ou le retrait, suivez les instructions des sections Consignes de sécurité et Avant d'intervenir à l'intérieur de votre système.

Tableau 83. Composants du kit de module DCMHS BOSS-N1

Composants du kit Quantité
Module de carte contrôleur BOSS-N1 DCMHS	1.
Support de carte BOSS-N1 DCMHS 2.
Étiquette de capacité du disque SSD M.2 NVMe	2.
Cache du support de carte BOSS-N1 DCMHS	1.

Pour connaître les procédures d'installation des modules DCMHS BOSS-N1, reportez-vous à la section Installation du module DCMHS BOSS-N1.

Kit de processeur graphique

Le kit de processeur graphique pleine longueur est disponible pour le client. En fonction du kit commandé, les composants correspondants sont disponibles.

PRÉCAUTION : N'installez pas de processeurs graphiques, de cartes réseau ou d'autres appareils PCIe sur votre système qui n'ont pas été validés, ni testés par Dell. Les dommages causés par l'installation d'un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

AVERTISSEMENT : Aucun processeur graphique grand public ne doit être installé ou utilisé dans les produits Enterprise Server.

Tableau 84. Composants du kit de processeur graphique pleine longueur (FL)

Composants de Kit de câbles pour mise à niveau	de plusieurs processeurs graphiques
L4 hauteur standard Aucun
L4 profil bas Aucun
L40s	●Câble d'alimentation
A16	●Câble d'alimentation
H100	●Câble d'alimentation
H200*	●S/O
NVIDIA RTX Pro 6000 BSE*	●S/O

i REMARQUE : * Fonctionnalité non disponible lors du lancement du produit en juin 2025. Consultez la page du configurateur de produit sur Dell.com pour confirmer la disponibilité des fonctionnalités.
i REMARQUE : Consultez la section Consignes d'installation des cartes d'extension pour plus d'informations sur la configuration de carte de montage prise en charge par le système.
i REMARQUE : Les processeurs graphiques double largeur et simple largeur ne peuvent pas être interchangeables en raison des restrictions de carte de montage.
i REMARQUE : La mise à niveau du processeur graphique double largeur est limitée à RC4 uniquement sur le R7725.
i REMARQUE : Lorsque le client souhaite mettre à niveau un processeur graphique vers plusieurs processeurs graphiques, il est limité au même type de processeur graphique.

• La carte de montage RC4 prend uniquement en charge jusqu'à 2 processeurs graphiques double largeur.
• Le serveur R7725 prend en charge jusqu'à 6 processeurs graphiques L4 (FH) simple largeur (aucun câble supplémentaire requis pour la mise à niveau).

i REMARQUE : L4 (FH et LP) n'est pas interchangeable en raison de différents formats.

Pour connaître les procédures d'installation du processeur graphique, reportez-vous à la section Retrait ou installation de la carte d'extension de la carte de montage pour carte d'extension > Retrait du processeur graphique.

i REMARQUE : Pour plus d'informations sur la connexion du processeur graphique, reportez-vous à la sectionRoutages de câbles

Kit de module PERC

Avant de commencer l'installation ou le retrait, suivez les indications des sections Consignes de sécurité et Avant d'intervenir à l'intérieur de votre système.

Tableau 85. Composants du kit de module PERC pour la configuration : 16 disques EDSFF E3. S NVMe et 32 disques EDSFF E3. S NVMe

Composants du kit Quantité
Support PERC 1.
Carénage 1.
Vis de 3 x 8,5 mm 4.
Restauration DVD (vis)	●Un pour 16 x EDSFF E3. Configuration S NVMe●Deux pour 32 x EDSFF E3. Configuration S NVMe
8 x EDSFF E3. S Fond de panier NVMe	●Deux fonds de panier pour 16 disques EDSFF E3. Configuration S NVMe●Quatre fonds de panier pour 32 disques EDSFF E3. Configuration S NVMe
Câble d'alimentation	●Un pour 16 x EDSFF E3. Configuration S NVMe●Deux pour 32 x EDSFF E3. Configuration S NVMe
Câble PCIe	●Deux pour 16 x EDSFF E3. Configuration S NVMe●Quatre pour 32 x EDSFF E3. Configuration S NVMe

Tableau 86. Détails du kit de mise à niveau PERC pour la configuration : 16 disques EDSFF E3. S NVMe et 32 disques EDSFF E3. S NVMe

Configuration de fond de panier	Mise à niveau à partir de	Mettez à niveau vers Retirer la carte ou les câbles	Remettez-les en place par la carte ou les câbles
16 disques EDSFF E3.S NVMe	Contrôleur intégré PERC avant H975i		●Plaque de recouvrement de la carte HDD●16 disques EDSFF E3. S Fond de panier NVMe●Câble d'alimentation du fond de panier à la carte HPM
32 disques EDSFF E3.S NVMe	Contrôleur intégré PERC avant H975i 32 x EDSFF E3.		S Fond de panier NVMe

Tableau 87. Composants du kit de module PERC pour la configuration : 8 disques universels de 2,5 pouces, 12 disques SATA/SAS de 3,5 pouces, 16 disques SAS/SATA de 2,5 pouces et 24 disques SAS/SATA de 2,5 pouces

Composants du kit Quantité
Câble de signal PERC 1.

Tableau 88. Détails du kit de mise à niveau PERC pour la configuration : 8 disques universels de 2,5 pouces, 12 disques SATA/SAS de 3,5 pouces, 16 disques SAS/SATA de 2,5 pouces et 24 disques SAS/SATA de 2,5 pouces

Configuration de fond de panier	Mise à niveau à partir de	Mettez à niveau vers Retirer la carte ou les câbles	Remettez-les en place par la carte ou les câbles
16 disques SAS/ SATA de 2,5 pouces16 disques SAS/ SATA de 2,5 pouces + 8 disques de 2,5 pouces (NVMe RAID)24 disques SAS/ SATA de 2,5 pouces	PERC avant H365i PERC avant H965i Aucun Un câble	de transmission	PERC.
8 disques universels de 2,5 pouces16 disques SAS/ SATA de 2,5 pouces16 disques SAS/ SATA RAID de 2,5 pouces + 8 disques U.2 Gen 412 disques SAS/SATA de 3,5 pouces	H365i adapter H965i adapter Aucun Aucun

Diagnostics du système et codes des voyants

Les voyants de diagnostic situés sur le panneau avant du système affichent l'état du système pendant le démarrage.

Sujets :

• Voyant LED du bouton d'alimentation
- Codes des voyants d'intégrité du système et d'ID du système
•Codes du voyant LED iDRAC Direct
•Codes des voyants de la carte NIC
- Codes du voyant du bloc d'alimentation
- Codes des voyants du disque
•Utilisation des diagnostics du système

Voyant LED du bouton d'alimentation

Le voyant LED du bouton d'alimentation se trouve sur le panneau avant de votre système.

Figure 221. Voyant LED du bouton d'alimentation
Tableau 89. Voyant LED du bouton d'alimentation

Code du voyant du bouton d'alimentation État
Non (Désactivé) Le système ne fonctionne pas ou est inactif en mode	veille, quelleque soit l'alimentation disponible.
Oui (Activé) Le système fonctionne, une ou plusieurs unités d'alimentation, qui ne sont pas en veille, sont actives.
Clignotement lent Le système est en cours de mise sous tension et est encore en cours de démarrage.

Codes des voyants d'intégrité du système et d'ID du système

Le voyant d'intégrité du système et d'ID système se trouve sur le panneau de configuration droit du système.

Figure 222. LED d'intégrité du système et ID du système

Tableau 90. Codes des voyants d'intégrité du système et d'ID du système

L'intégrité du système et code de la LED ID du système	État
Bleu uni Indique que le système est sous tension et intègre, et que le mode d'ID système est inactif. Appuyez sur le bouton de l'ID système pour passer au mode d'ID système.
Bleu clignotant Indique que le mode d'ID système est actif. Appuyez sur le bouton de l'ID système pour passer au mode d'intégrité du système.
Orange clignotant Indique que le système rencontre une panne. Recherchez des messages d'erreur spécifiques dans le journal des événements système. Guide EEMI

Codes du voyant LED iDRAC Direct

Le voyant d'iDRAC Direct s'allume pour indiquer que le port est connecté et utilisé en tant que partie intégrante du sous-système de l'iDRAC.

Vous pouvez configurer l'idRAC Direct en utilisant un câble USB-micro USB (type AB) que vous pouvez connecter à un ordinateur portable ou à une tablette. La longueur du câble ne doit pas dépasser 3 pieds (0,91 mètre). La qualité des câbles peut affecter les performances. Le tableau suivant décrit l'activité d'idRAC Direct lorsque le port iDRAC Direct est actif :

Tableau 91. Codes du voyant LED iDRAC Direct

Codes des voyants LED pour iDRAC Direct	État
Vert fixe pendant deux secondes	Indique que l’ordinateur portable ou la tablette est connecté.
Vert clignotant (allumé pendant deux secondes puis éteint pendant deux secondes)	Indique que l’ordinateur portable ou la tablette connecté est reconnu.
Éteint Indique que l’ordinateur portable ou la tablette est débranché.

Codes des voyants de la carte NIC

Chaque carte réseau (NIC) à l'arrière du système est munie de voyants qui indiquent des informations sur l'activité et l'état de la liaison. Le voyant d'activité indique si des données circulent via la carte réseau, et le voyant de liaison indique la vitesse du réseau connecté.

Figure 223. Codes des voyants de la carte NIC

1. Voyant de liaison
2. Voyant d'activité

Tableau 92. Codes des voyants de la carte NIC

Codes des voyants de la carte NIC État
Les voyants de liaison et d'activité sont éteints. Indique que la NIC n'est pas connectée au réseau.
Le voyant de liaison est vert et le voyant d'activité clignote en vert.	Indique que la NIC est connectée à un réseau valide à son débit de port maximal et que des données sont envoyées ou reçues.
Le voyant de liaison est orange et le voyant d'activité clignote en vert.	Indique que la NIC est connectée à un réseau valide à un débit inférieur à son débit de port maximal et que des données sont envoyées ou reçues.
Le voyant de liaison est vert et le voyant d'activité est éteint.	Indique que la NIC est connectée à un réseau valide à son débit de port maximal et qu'aucune donnée n'est envoyée ou reçue.
Le voyant de liaison est orange et le voyant d'activité est éteint.	Indique que la NIC est connectée à un réseau valide à un débit inférieur à son débit de port maximal et qu'aucune donnée n'est envoyée ou reçue.
Le voyant de liaison clignote en vert et le voyant d'activité est éteint.	Indique que l'identification de la NIC est activée via l'utilitaire de configuration de la NIC.

Codes du voyant du bloc d'alimentation

Les blocs d'alimentation secteur et CC ont une poignée translucide éclairée qui joue le rôle de LED. Cette LED indique la présence de courant ou si une panne de courant est survenue.

Figure 224. LED d'état du bloc d'alimentation CA

1. Poignée du bloc d'alimentation CA
2. Socket
3. Loquet de déverrouillage

Tableau 93. Codes de la LED d'état du bloc d'alimentation CA et CC

Codes du voyant d'alimentation État

Vert Indique qu'une source d'alimentation valide est connectée au blocd'alimentation et que celui-ci est opérationnel.

Orange clignotant Indique un problème lié au bloc d'alimentation.

Tableau 93. Codes de la LED d'état du bloc d'alimentation CA et CC (suite)

Codes du voyant d'alimentation État

Éteint Indique que l'alimentation n'est pas connectée au bloc d'alimentation.

Vert clignotant Indique que le firmware du bloc d'alimentation est en cours de mise à jour. △ PRÉCAUTION: Ne débranchez pas le cordon d'alimentation ou le bloc d'alimentation lors de la mise à jour du firmware. Si la mise à jour du firmware est interrompue, les blocs d'alimentation ne fonctionneront pas.

Vert clignotant, puis éteint Lors de l'installation à chaud d'un bloc d'alimentation, la LED clignote en vert cinq fois à une fréquence de 4 Hz, puis s'éteint. Cela indique une incohérence des blocs d'alimentation en termes d'efficacité, de fonctionnalité, d'état d'intégrité ou de tension prise en charge. △ PRÉCAUTION: Si deux blocs d'alimentation sont installés, tous deux doivent avoir le même type de label, par exemple EPP (Extended Power Performance). Le mélange de blocs d'alimentation de précédentes générations de serveurs PowerEdge n'est pas pris en charge, même si les blocs d'alimentation ont la même fréquence d'alimentation. Cela entraînerait une incohérence des blocs d'alimentation ou l'impossibilité de démarrer le système. △ PRÉCAUTION: Si deux blocs sont installés, ils doivent être du même type et disposer de la même alimentation maximale de sortie. △ PRÉCAUTION: Lorsque vous corrigez une incohérence des blocs d'alimentation, remplacez uniquement le bloc d'alimentation dont la LED clignote. Le remplacement d'un bloc d'alimentation pour créer une paire cohérente peut générer une condition d'erreur et l'arrêt inattendu du système. Pour modifier une configuration de sortie haute tension par une configuration de sortie basse tension (et inversement), vous devez éteindre le système. △ PRÉCAUTION: Les blocs d'alimentation secteur prennent en charge les tensions d'entrée de 240 V et 120 V, sauf les blocs d'alimentation Titanium, qui prennent en charge uniquement la tension de 240 V. Lorsque deux blocs d'alimentation identiques reçoivent différentes tensions d'entrée, cela peut engendrer des puissances de sortie différentes et provoquer une non-correspondance.

Codes des voyants du disque

Les LED du support du disque indiquent l'état de chaque lecteur. Chaque support de disque est doté de deux LED : une LED d'activité (verte) et une LED d'état (bicolore, verte/orange). La LED d'activité clignote en cas d'accès au disque.

Figure 225. LED du disque

1. de la LED d'activité du disque
2. de la LED d'état du disque
3. Étiquette de volumétrie

i REMARQUE : Si le disque dur est en mode AHCI (Advanced Host Controller Interface), la LED d'état ne s'allume pas.

i REMARQUE : Le comportement de la LED d'état du disque dur est géré par les espaces de stockage direct. Les LED d'état du disque peuvent ne pas être tous utilisés.

Tableau 94. Codes des voyants du disque

Code de la LED d’état du disque État
de la LED vert clignotant deux fois par seconde	Indique que le disque est en cours d’identification ou de préparation au retrait.
Éteint Indique que le disque est prêt à être retiré.	i REMARQUE : La LED d’état du disque reste éteinte jusqu’à ce que tous les disques soient initialisés après la mise sous tension du système. Il n’est pas possible de retirer des disques au cours de cette période.
Vert clignotant, orange, puis éteint Indique qu’une défaillance du disque est attendue.
Orange clignotant quatre fois par seconde Indique une défaillance du disque.
Vert clignotant lentement Indique que le disque est en cours de reconstruction.
Vert fixe Indique que le disque est en ligne.
Vert clignotant pendant trois secondes, orange pendant trois secondes, puis éteint après six secondes	Indique que la reconstruction s’est arrêtée.

Codes des voyants LED des disques E3.S EDSFF

Les LED du support de disque indiquent l'état de chaque disque. Les voyants LED du disque E3.S EDSFF sont dotés de deux voyants LED : une LED d'activité (vert) et une LED de localisation/panne (bleu/orange). La LED d'activité clignote en cas d'accès au disque.

Figure 226. Voyants du disque EDSFF E3.S

1. Voyant LED d'activité du disque
2. Voyant LED d'état du disque
3. Étiquette de capacité du disque

Codes des voyants LED des disques E3.S EDSFF

Les disques durs E3.S sont dotés d'un voyant LED vert et d'un voyant LED bleu/orange.

• Le voyant vert indique : état de l'alimentation du disque, activité
• Le voyant bleu/orange indique : panne de disque, localisation

Comportement du voyant EDSFF

Tableau 95. Comportement du voyant EDSFF

Nom du modèle Description Élément bleu Élément orange
Localisation Ce périphérique est en cours d’identification.	Allumé (1 secondes allumé, 1 seconde éteint)	ÉTEINT
Panne L’appareil est en panne. ÉTEINT Allumé (2 secondes allumé,		1 seconde éteint)
S/O Cet appareil n’est pasdéfectueux ou ne localise pas l’appareil.	ÉTEINT ÉTEINT

REMARQUE : Le comportement de localisation est prioritaire sur l'état de panne.

Voyant vert

Le voyant vert est piloté et contrôlé par l'appareil. Les deux fonctions de ce voyant sont définies comme suit :

• Alimentation : cette fonction indique que l'appareil est alimenté et qu'il n'a aucun problème avec sa régulation de l'alimentation. Une fois que le voyant vert est allumé, il doit rester allumé ou clignoter à la fréquence d'activité, sauf si l'appareil détermine que l'alimentation n'est plus dans sa plage de fonctionnement.
• Activité : cette fonction indique si l'appareil est utilisé.

Tableau 96. Voyant LED et état de l'appareil par fonction pour le voyant vert

État de la fonction/du périphérique État du voyant LED
La mise sous tension/l'appareil est sous tension, aucune activité ne se produit.	ALLUMÉ
Activité/L'appareil est sous tension, une activité d'E/S initiée par l'hôte est en cours.	Taux de clignotement nominal de 4 Hz
Mise hors tension / L'appareil est hors tension. ÉTEINT

Utilisation des diagnostics du système

Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique Dell. L'exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données. Si vous ne pouvez pas résoudre vous-même le problème, le personnel du service et du support peut utiliser les résultats des diagnostics pour vous aider à résoudre le problème.

Diagnostics du système intégré Dell

REMARQUE : Les diagnostics du système intégré Dell sont également appelés Enhanced Pre-boot System Assessment (PSA) Diagnostics.

Les diagnostics du système intégré offrent un ensemble d'options pour des appareils ou des groupes d'appareils particuliers, vous permettant d'effectuer les actions suivantes :

• Exécuter des tests automatiquement ou dans un mode interactif
• de répéter les tests
• Afficher ou enregistrer les résultats des tests
• Exécuter des tests rigoureux pour présenter des options de tests supplémentaires afin de fournir des informations complémentaires sur un ou des périphériques défaillants
• Afficher des messages d'état qui indiquent si les tests ont abouti
• Afficher des messages d'erreur qui indiquent les problèmes détectés au cours des tests

Exécution des diagnostics du système intégré à partir du Gestionnaire d'amorçage

Exécutez les diagnostics intégrés du système (ePSA) si votre système ne démarre pas.

Étapes

1. Appuyez sur F11 lors de l'amorçage du système.
2. Utilisez les touches fléchées vers le haut et vers le bas pour sélectionner Utilitaires système > Lancer les diagnostics.
3. Sinon, lorsque le système est en cours d'amorçage, appuyez sur la touche F10 puis sélectionnez Diagnostics matériels > Exécuter les diagnostics matériels.

La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés.

Commandes du diagnostic du système

Tableau 97. Commandes du diagnostic du système

Menu Description
Configuration Affiche la configuration et les informations relatives à la condition de tous les périphériques détectés.
Résultats Affiche les résultats de tous les tests exécutés.
Intégrité du système Propose un aperçu de la performance du système actuel.
Journal des événements Affiche un journal daté des résultats de tous les tests exécutés sur le système. Il est affiché si au moins une description d’un événement est enregistrée.

Connecteurs de la carte HPM et commutateurs DIP

Cette rubrique fournit des informations de base et des informations spécifiques sur les commutateurs DIP. Les commutateurs DIP de la carte HPM permettent de désactiver le système et de réinitialiser les mots de passe. Pour définir correctement les commutateurs, vous devez connaître l'emplacement sur la carte HPM.

Sujets :

• Connecteurs et cavaliers de la carte HPM
  •Paramètres du commutateur DIP
  • Désactivation d'un mot de passe oublié

Connecteurs et cavaliers de la carte HPM

Figure 227. Connecteurs et cavaliers de la carte HPM

Tableau 98. Connecteurs et cavaliers de la carte HPM

Élément Connecteur
1 Connecteur OCP NIC 3.0
2 Connecteur de carte de montage 4 - nécessite CPU 0 (SL13/SL14/PWR13/PWR14)
3 Connecteur BOSS
4 Pile bouton
5 Connecteur de carte de montage 3 - nécessite CPU 1 (SL15/SL16/PWR15/PWR16)
6 Connecteur de carte de montage 1 - nécessite CPU 1 (SL17/SL18/PWR17/PWR18)
7 Connecteur DC-SCM
8 Connecteur du commutateur d'intrusion
9 Connecteur de carte de montage 2 - nécessite CPU 1 (SL19/SL20/PWR19/PWR20)
10 Connecteur d'alimentation 21/22 (PWR21/PWR22)
11 Connecteur d'alimentation 23/24 (PWR23/PWR24)
12 Connecteur PCIe 21 (SL21_CPU 1)
13 Connecteur PCIe 22 (SL22_CPU 1)
14 Connecteur du panneau de configuration principal
15 Ventilateur 6
16 Connecteur d'alimentation 3/4 (PWR3/PWR4)
17 Modules DIMM pour processeur 1
18 Ventilateur 5
19 Processeur 1
20 Ventilateur 4
21 Modules DIMM pour processeur 1
22 Ventilateur 3
23 Barrettes DIMM pour processeur 0
24 Ventilateur 2
25 Processeur 0
26 Carte du ventilateur
27 Ventilateur 1
28 Barrettes DIMM pour processeur 0
29 Connecteur d'alimentation 1/2 (PWR1/PWR2)
30 Connecteur du panneau de configuration secondaire
31 Connecteur PCIe 9 (SL9_CPU 0)
32 Connecteur PCIe 10 (SL10_CPU 0)
33 Connecteur d'alimentation 5/6 (PWR5/PWR6)
34 Connecteur d'alimentation 7/8 (PWR7/PWR8)
35 USB interne
36 Connecteur de carte de montage 5 - nécessite CPU 0 (SL11/SL12/PWR11/PWR12)
37 Commutateur DIP pour NVRAM/PWRD

Paramètres du commutateur DIP

Pour obtenir des informations sur la réinitialisation du mot de passe, consultez la section Désactivation d'un mot de passe oublié.

Tableau 99. Paramètres du commutateur DIP

Cavalier Réglage Description
NVRAM_CLR DÉSACTIVÉ	: les paramètres du BIOS sont conservés au démarrage du système.
		ACTIVÉ : les paramètres du BIOS ont été effacés au démarrage du système.
PWRD_DIS DÉSACTIVÉ (p)	: le mot de passe du BIOS est activé.
		ACTIVÉ : le mot de passe du BIOS est désactivé.

PRÉCAUTION : Soyez prudent lorsque vous modifiez les paramètres du BIOS. L'interface du BIOS est conçue pour les utilisateurs avancés. Toute modification des paramètres peut empêcher votre système de démarrer correctement et peut même entraîner une perte de données.

Désactivation d'un mot de passe oublié

Les fonctions de sécurité du logiciel du système comprennent un mot de passe système et un mot de passe de configuration. Le commutateur DIP de mot de passe active ou désactive les fonctions de mot de passe et efface tout mot de passe actuellement utilisé.

Prérequis

PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.

N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de service et support. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

Étapes

1. Mettez hors tension le système et tous les périphériques qui y sont connectés. Débranchez le système de la prise électrique et déconnectez les périphériques.
2. Retirez le capot du système.
3. Déplacez le commutateur DIP (PWRD_DIS) de la carte HPM de la position OFF à la position ON.

REMARQUE : Utilisez une pointe en plastique pour modifier les paramètres du commutateur DIP.

1. Remettez en place le capot du système.

REMARQUE : Les mots de passe existants ne sont pas désactivés (effacés) tant que le système n'a pas démarré avec le commutateur DIP en position ON. Cependant, avant d'attribuer un nouveau mot de passe de système et/ou de configuration, vous devez remettre le commutateur DIP en position OFF.

REMARGUE : Si vous attribuez un nouveau mot de passe de système et/ou de configuration lorsque le commutateur DIP est en position ON, le système désactive les nouveaux mots de passe au prochain démarrage.

1. Rebranchez les périphériques et branchez le système sur la prise électrique, puis mettez le système sous tension.
2. Mettez le système hors tension.
3. Retirez le capot du système.
4. Déplacez le commutateur DIP (PWRD_DIS) de la carte HPM de la position ON à la position OFF.
5. Remettez en place le capot du système.
6. Rebranchez les périphériques et branchez le système sur la prise électrique, puis mettez le système sous tension.
7. Attribuez un nouveau mot de passe système et/ou de configuration.

Sujets :

• Informations sur le service de recyclage ou de fin de vie
  • Contacter Dell Technologies
• Accès aux informations système à l'aide de QRL_Estoque
• Réception d'un support automatisé avec Passerelle de connexion sécurisée (SCG)

Informations sur le service de recyclage ou de fin de vie

Les services de reprise et de recyclage sont proposés pour ce produit dans certains pays. Si vous souhaitez éliminer des composants du système, rendez-vous sur Comment recycler et sélectionnez le pays concerné.

Contacter Dell Technologies

Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet, les informations de contact Dell figurent sur la facture d'achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité des services varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre zone géographique. Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service clientèle, suivez les étapes suivantes :

Étapes

1. Rendez-vous sur Site de support technique Dell.
2. Sélectionnez votre pays dans le menu déroulant située dans le coin inférieur droit de la page.
3. Pour obtenir une assistance personnalisée :

a. Entrez l'étiquette de service du système dans le champ Saisir une étiquette de service, un numéro de série, une demande de service, un modèle ou un mot-clé.
b. Cliquez sur Search.

La page de support qui répertorie les différentes catégories de supports s'affiche.

1. Pour une assistance générale :

a. Sélectionnez la catégorie de votre produit.
b. Sélectionnez la gamme de votre produit.
c. Sélectionnez votre produit.

La page de support qui répertorie les différentes catégories de supports s'affiche.

1. Pour savoir comment contacter le support technique mondial Dell :

a. Cliquez sur Contacter le support technique..
b. La page Contacter le support technique qui s'affiche contient des informations détaillées concernant la façon de contacter l'équipe de support technique mondial Dell, par téléphone, chat ou courrier électronique.

Accès aux informations système à l'aide de QRL\_Estoque

Vous pouvez utiliser l'étiquette MyDell située sur l'étiquette de service express à l'avant du système PowerEdge pour obtenir des informations sur le système PowerEdge R7725.

Prérequis

Assurez-vous que votre smartphone ou tablette dispose d'un scanner de QR code.

L'étiquette MyDell comprend les informations suivantes à propos de votre système :

- Vidéos explicatives

• Documents de référence, y compris le manuel d'installation et de maintenance, les et la présentation de la partie mécanique.
• Étiquette de service express pour accéder rapidement à la configuration matérielle spécifique et aux informations de garantie.
• Lien direct vers Dell pour contacter le support technique et les équipes commerciales.

Étapes

1. Consultez Manuels PowerEdge et accédez à votre produit spécifique, ou
2. Utilisez votre smartphone ou votre tablette pour scanner le code QR (Quick Ressource) MyDell spécifique au modèle sur votre système.

Étiquette MyDell pour les ressources du système PowerEdge R7725système

Réception d'un support automatisé avec Passerelle de connexion sécurisée (SCG)

La Passerelle de connexion sécurisée Dell est une offre de services Dell (en option) qui automatise le support technique pour vos appareils de serveur, de stockage et de gestion de réseau Dell. En installant et en configurant une application de la Passerelle de connexion sécurisée dans votre environnement informatique, vous pouvez bénéficier des avantages suivants :

• Détection automatisée des problèmes : Secure Connect Gateway (SCG) surveille vos appareils Dell et détecte automatiquement les problèmes matériels, de manière proactive et prédictive.
• Création automatique d'incidents : lorsqu'un problème est détecté, Secure Connect Gateway (SCG) ouvre automatiquement un dossier d'incident auprès du support technique Dell.
• Collecte de diagnostics automatisée : la Passerelle de connexion sécurisée collecte automatiquement les informations d'état du système à partir de vos appareils et les télécharge en toute sécurité sur Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème.
• Contact proactif : un agent du support technique Dell vous contacte concernant le dossier d'incident et vous aide à résoudre le problème.

Les avantages disponibles varient en fonction des droits au service Dell achetés pour votre appareil. Pour plus d'informations sur la Passerelle de connexion sécurisée, rendez-vous sur secureconnectgateway.

Ressources de documentation

Cette section fournit des informations sur les ressources de documentation correspondant à votre système.

Pour afficher le document qui est répertorié dans le tableau des ressources de documentation :

• Sur le site de support Dell :

1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
2. Cliquez sur le produit requis ou sur la version du produit.

REMARQUE : Vous trouverez numéro de modèle sur la face avant de votre système.

1. Sur la page Support produit, cliquez sur Documentation.

- Avec les moteurs de recherche :

o Saisissez le nom et la version du document dans la zone de recherche.

Tableau 100. Ressources de documentation supplémentaires pour votre système

Tâche Document Location
Configuration de votre système	Pour en savoir plus sur l'installation et la fixation du système dans un rack, voir le Guide d'installation des rails fourni avec votre solution de rails.Pour plus d'informations sur la configuration de votre système, voir le Guide de mise en route fourni avec votre système.	Manuels PowerEdge
Configuration de votre système	Pour plus d'informations sur les fonctionnalités iDRAC, la configuration et la connexion à iDRAC, ainsi que la gestion de votre système à distance, voir le guide Integrated Dell Remote Access Controller User's Guide (Guide de l'utilisateur iDRAC).Pour plus d'informations sur les sous-commandes RACADM (Remote Access Controller Admin) et les interfaces RACADM prises en charge, voir le document RACADM CLI Guide for iDRAC.Pour plus d'informations sur Redfish et ses protocoles, les schémas pris en charge et les RedfishEventing mis en œuvre dans l'iDRAC, voir le document Redfish API Guide.Pour plus d'informations sur les propriétés du groupe de bases de données et la description des objets iDRAC, voir le document Attribute Registry Guide.	Manuels PowerEdge
	Pour plus d'informations sur les anciennes versions des documents iDRAC.Pour identifier la version de l'iDRAC disponible sur votre système,cliquez sur ? dans l'interface Web iDRAC > À propos.	Manuels iDRAC

Tableau 100. Ressources de documentation supplémentaires pour votre système (suite)

Tâche Document Location
	Pour plus d'informations concernant l'installation du système d'exploitation, reportez-vous à la documentation du système d'exploitation.	Manuels du système d'exploitation
	Pour plus d'informations sur la mise à jour des pilotes et du firmware, voir la section Méthodes de téléchargement du firmware et des pilotes dans ce document.	Pilotes
Gestion de votre système Pour	plus d'informations sur le logiciel de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).	Manuels PowerEdge
	Pour des informations sur la configuration, l'utilisation et le dépannage d'OpenManage, voir le Dell OpenManage Server Administrator User's Guide (Guide de l'utilisateur de Dell OpenManage Server Administrator).	Manuels OpenManage
	Pour plus d'informations sur l'installation et l'utilisation de Dell SupportAssist, voir le guide de l'utilisateur Dell SupportAssist Enterprise.	outils de facilité de maintenance
	Pour plus d'informations sur les programmes partenaires d'Enterprise Systems Management, voir les documents de gestion des systèmes OpenManage Connections Enterprise.	Manuels OpenManage
Travailler avec les contrôleurs RAID Dell PowerEdge	Pour plus d'informations sur la connaissance des fonctionnalités des contrôleurs RAID Dell PowerEdge (PERC), les contrôleurs RAID logiciels ou la carte BOSS et le déploiement des cartes, reportez-vous à la documentation du contrôleur de stockage.	Manuels de contrôleur de stockage
Comprendre les messages d'erreur et d'événements	Pour plus d'informations sur les messages d'erreur et d'événement générés par le firmware du système et les agents qui surveillent les composants du système, consultez le Guide EEMI.	Guide EEMI
Dépannage du système Pour plus	d'informations sur l'identification et la résolution des problèmes du serveur PowerEdge, reportez-vous au Guide de dépannage du serveur.	Manuels PowerEdge
