Type de produit	Bras articulé pour écran
Marque	T'nB
Modèle	MHMECA
Compatibilité VESA	75x75 mm / 100x100 mm (standard)
Type de fixation	Sans perçage (serrage) ou avec perçage (grommet)
Épaisseur de bureau (sans perçage)	10 à 80 mm
Épaisseur de bureau (avec perçage)	10 à 48 mm
Fonctions de réglage	Hauteur, inclinaison, rotation, pivot
Matériau principal	Acier et plastique ABS
Accessoires inclus	Clé Allen, vis de fixation, rondelles, passe-câbles
Instructions d'installation	Notice détaillée incluse
Entretien	Vérifier la fixation tous les 3 mois
Sécurité	Ne pas dépasser le poids nominal, utiliser à l'intérieur uniquement
Service client	[e-mail] / www.t-nb.com
Usage prévu	Fixation d'écran sur bureau
Nombre de bras	1 (modèle simple), 2 (modèle dual)

FOIRE AUX QUESTIONS - MHMECA T'nB

Comment installer le support sans perçage ?

Pour une installation sans perçage, serrez la vis de serrage sur le bord du bureau. Assurez-vous que l'épaisseur du bureau est comprise entre 10 et 80 mm. Suivez les schémas 1.1 et 1.2 de la notice.

Comment ajuster la tension du ressort ?

Maintenez le bras à l'horizontale et utilisez la clé Allen fournie. Tournez la vis de réglage dans le sens (+) si le bras descend, ou dans le sens (-) s'il monte.

Que faire si le bras descend après avoir fixé l'écran ?

Tournez la vis de réglage dans le sens (+) avec la clé Allen jusqu'à ce que le bras reste en position horizontale. Ne forcez pas sur la vis.

Quels types d'écrans sont compatibles ?

Le support est compatible avec les écrans ayant une fixation VESA standard (75x75 mm ou 100x100 mm). Vérifiez les dimensions de votre écran.

Puis-je utiliser le support en extérieur ?

Non, ce produit est conçu uniquement pour une utilisation à l'intérieur. Une utilisation en extérieur peut entraîner une défaillance ou des blessures.

Comment entretenir le support ?

Vérifiez tous les trois mois que toutes les vis et fixations sont bien serrées et que le support est stable. Nettoyez-le avec un chiffon doux et sec.

Comment fixer le moniteur sur la plaque VESA ?

Vissez les deux vis du haut sur le moniteur, glissez-le dans les encoches supérieures de la plaque VESA, maintenez-le, puis fixez les vis du bas.

Que faire si une pièce est manquante dans l'emballage ?

Vérifiez la liste des composants dans la notice. Si une pièce est manquante ou endommagée, contactez votre distributeur local ou le service client à [e-mail].

Comment régler l'inclinaison de l'écran ?

Ajustez l'inclinaison en serrant ou desserrant les vis indiquées sur le schéma 5 de la notice. Vous pouvez également ajuster la rotation.

Comment contacter le service client T'nB ?

Vous pouvez nous joindre par email à [e-mail] ou consulter notre site www.t-nb.com pour plus d'informations.

MODE D'EMPLOI MHMECA T'nB

CLAMP INSTALLATION for 10-80mm thickness desks

pour des bureaux d'une épaisseur de 10 à 80 mm.
[Non-Text]
[Non-Text]

1b

pour 10-48 mm bureaux épais

avec IZJ10-60mm

trous d'installation

INSTALLATION

AVEC PERCAGE

pour des bureaux d'une épaisseur

de 10 à 48 mm.

GROMMET INSTALLATION

Avant d'ajuster la tension du ressort et pendant le processus de réglage, positionnez et maintenez le bras à l'horizontale comme indiqué. Utilisez la clé Allen fournie pour effectuer l'ajustement. Demandez de l'aide si nécessaire.

Si le bras descend, tournez la vis de réglage dans la direction + jusqu'à ce qu'il reste en position horizontale.

Si le bras monte, tournez la vis de réglage dans la direction - jusqu'à ce qu'il reste en position horizontale.

ATTENTION :

Ne serrez pas excessivement les vis.

4

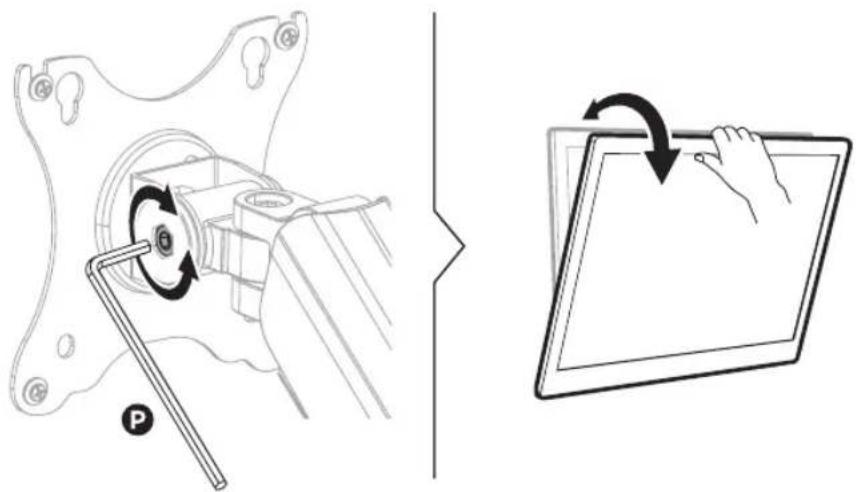

Remarque : Si l'écran ne s'arrête pas à la position souhaitée, ajustez les vis à l'aide des outils comme indiqué.

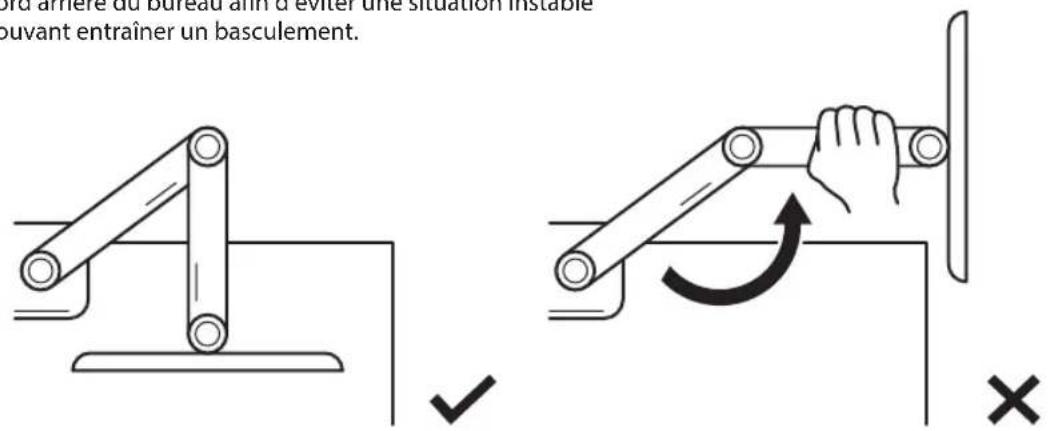

ATTENTION : Ne faites pas pivoter l'écran au-delà du bord arrière du bureau afin d'éviter une situation instable pouvant entraîner un basculement.

ord arrière du bureau arm d'eviter une situation instable ouvant entraîner un basculement.

Félicitations pour votre achat et merci pour la confiance que vous accordez à T'nB. Nos produits sont conformes aux réglementations et aux normes en vigueur. Nous vous conseillons avant l'utilisation de cet appareil de lire attentivement les instructions et les consignes de sécurité et de conserver ce manuel.

CONSIGNES DE SECURITE IMPORTANTES

• Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation.
• T'nB décline toute responsabilité en cas de non-respect des consignes de sécurité
• Manipulez le produit avec précaution.
• Ne placez pas d'objet inflammable, de substance explosive ou d'objet dangereux à proximité de votre produit
• Utilisez, conservez uniquement votre produit dans un environnement où la température est comprise entre 0°C et 35°C.
• Conservez votre produit hors de portée des enfants.
• Ce produit n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation du produit
• N'utilisez pas votre produit s'il a subi un choc ou des dommages.
• Utilisez uniquement les accessoires fournis.
• Conserver les documentations d'origine relatives au produit pour s'y référer ultérieurement.

Lisez entièrement le guide d'utilisateur avant de commencer l'installation et le montage. Si vous avez des questions concernant les instructions ou les avertissements, veuillez contacter votre distributeur local pour une assistance.

ATTENTION : L'utilisation de produits plus lourds que les poids nominaux indiqués peuvent entraîner une instabilité causant des blessures potentielles.

Les supports doivent être joints comme spécifié dans les instructions de montage. Une mauvaise installation peut entraîner des dommages ou de graves blessures aux personnes.

Un équipement de sécurité et les outils appropriés doivent être utilisés. Ce produit devrait être installé uniquement par des professionnels.

Assurez-vous que la surface de soutien supporte en sécurité le poids combiné de l'équipement et de tous les matériaux et composantes associés.

Utilisez les vis de montage fournies et NE SERREZ PAS TROP les vis de montage.

Ce produit contient de petites pièces qui peuvent causer un étouffement si elles sont avalées. Eloignez ces pièces des enfants.

Ce produit est prévu uniquement pour une utilisation à l'intérieur. L'utilisation de ce produit à l'extérieur peut entraîner une défaillance du produit ou des blessures aux personnes.

IMPORTANT. Avant installation, assurez-vous que vous avez reçu toutes les pièces selon la liste de vérification des composants. Si une pièce est manquante ou endommagée, téléphonez à votre distributeur local pour qu'il la remplace.

MAINTENANCE : À intervalles réguliers (au moins tous les trois mois) vérifiez que le support est bien installé, sûre et fiable.

COMPATIBILITÉ

MHMECADUAL : 2 bras articulés

MHMECA : 1 bras articulé

INSTALLATION SANS PERCAGE 1a

MHMECA / MHMECADUAL

Vis de serrage pour bureaux avec une épaisseur entre 10 et 80mm
- Pour bureaux avec une épaisseur de 10 à 50mm voir schémas 1.1.
- Pour bureau avec une épaisseur de 50 à 80mm voir schémas 1.2.

Pour bureau avec une épaisseur de 10 à 48mm

Si le panneau VESA est trop serré pour tourner, desserrer la vis avec une clé hexagonale. 2

MHMECA 1b

Pour bureau avec une épaisseur de 10 à 48mm

Si le panneau VESA est trop serré pour tourner, desserrer la vis avec une clé hexagonale.

1. Fixation sur un bureau ou table

Schéma 1.A /1.B Vous avez le choix entre 2 types de fixation, avec ou sans perçage.

2. Fixation sur le moniteur

Schéma 2 Vissez les deux vis du haut sur votre moniteur puis glisser dans les encoches supérieures de la plaque VESA du bras d'écran. Maintenez-le en position puis fixer les vis du bas.

3. Réglage des bras

3

Important : Pour éviter d'endommager le moniteur et le support, maintenez toujours le bras en position horizontale pendant les réglages comme illustré sur le schéma.

Pour bien équilibrer les bras une fois le ou les moniteurs fixés, ajustez la tension du ressort en utilisant la clé Allen (P) comme indiqué sur le schéma 3.

Si le bras tombe : Tournez la vis de réglage vers le + jusqu'à ce qu'il reste en position stationnaire Si le bras monte ou ne se bouge pas assez facilement : Tournez la vis de réglage vers le -.

Important : Ne pas forcer sur la vis de réglage.

4. Installez les passes-câbles

4

Placer les passe-cable dans les encoches dédiées puis clipsez les en les remontant afin de verrouiller l'installation.

5. Ajustez l'inclinaison et angle de rotation

5

Ajustez l'inclinaison et l'angle de rotation souhaités en serrant ou desserrant les vis indiquées sur le schéma.

BESOIN D'AIDE ?

Soucieux de la satisfaction de nos clients, vous avez la possibilité de nous contacter sur [e-mail]. Entretien, dépannage, informations diverses sur ce produit, veuillez consulter notre site internet : www.t-nb.com
