Type de produit	Projecteur à DEL linéaire (strip) TRI (RGB)
Marque	Elation Professional
Modèle	Cuepix Strip TRI
Dimensions (approx.)	1000 mm (L) x 100 mm (l) x 80 mm (H)
Poids (approx.)	5 kg
Alimentation	AC 100-240V, 50/60Hz (PowerCON entrée/sortie)
Consommation maximale	120 W (estimation)
Source lumineuse	DEL RGB 3-en-1 (durée de vie variable selon utilisation)
Modes DMX	3, 6, 7, 15 ou 19 canaux
Connectique DMX	XLR 3 et 5 broches (entrée/sortie)
Fonctions principales	Contrôle RGBW, stroboscope, gradation, modes automatiques et maître/esclave, courbes de gradation (Standard, Stage, TV, Architect, Theatre)
Affichage	Écran LCD avec 4 boutons (MODE, UP, DOWN, ENTER)
Température de fonctionnement	-15°C à 45°C
Protection	IP20 (usage intérieur uniquement)
Entretien et nettoyage	Nettoyer les lentilles externes tous les 20 jours avec un chiffon doux ; ne pas utiliser d'alcool, solvants ou ammoniac
Sécurité	Utiliser un câble de sécurité pour suspension ; déconnecter l'alimentation avant entretien ; ne pas regarder directement la source lumineuse ; classe de protection I (mise à la terre obligatoire)
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; contacter un technicien agréé Elation pour réparation
Accessoires optionnels	Kit de lentilles 15°, clamp, système DMX sans fil, câbles PowerCON et DMX
Contenu de la boîte	1 projecteur, 1 câble powerCON, 1 manuel
Garantie	Garantie constructeur annulée en cas de modification non autorisée

FOIRE AUX QUESTIONS - Cuepix Strip TRI Elation

Comment installer le projecteur Cuepix Strip TRI en suspension ?

Utilisez toujours une bride appropriée et une vis M10 dans les trous centraux des étriers. Fixez un câble de sécurité secondaire pour éviter toute chute. Assurez-vous que la zone d'installation supporte 10 fois le poids du projecteur.

Quels sont les modes DMX disponibles ?

Le projecteur propose 5 modes DMX : 3, 6, 7, 15 et 19 canaux. Le mode 3 canaux permet le contrôle RGB de base, tandis que les modes supérieurs offrent des fonctions avancées comme le contrôle individuel des LED, le strobe et les macros.

Comment configurer l'adresse DMX ?

Accédez au menu via les boutons MODE, UP, DOWN et ENTER. Sélectionnez l'option 'DMX Address' et réglez la valeur souhaitée. Confirmez avec ENTER. L'écran se verrouille après 30 secondes d'inactivité ; maintenez MODE enfoncé 10 secondes pour déverrouiller.

Puis-je connecter plusieurs projecteurs en série ?

Oui, jusqu'à 9 unités sur 110 V et 19 unités sur 240 V maximum. Utilisez les connecteurs PowerCON sortie et DMX sortie pour le chaînage. Respectez les limites pour éviter les surcharges.

Que faire si l'écran LCD reste éteint ?

Vérifiez l'alimentation et le fusible. Si le projecteur est sous tension, l'écran peut être en veille. Appuyez sur MODE pour le réactiver. Si toujours éteint, contactez le service client.

Comment nettoyer les lentilles du projecteur ?

Débranchez l'alimentation. Nettoyez les surfaces externes avec un chiffon doux et sec tous les 20 jours. N'utilisez jamais d'alcool, de solvants ou de nettoyants à base d'ammoniac.

Quelles sont les précautions de sécurité essentielles ?

Ne regardez jamais directement la source lumineuse (risque de cécité). Débranchez avant tout entretien. Utilisez uniquement en intérieur. Maintenez une distance d'au moins 1,5 m des matériaux inflammables. Le projecteur chauffe - attendez 15 min après mise hors tension.

Comment utiliser le mode maître/esclave ?

Configurez un projecteur en 'Master' et les autres en 'Slave' via le menu. Reliez-les par DMX. Le maître contrôle les esclaves en synchronisation. Assurez-vous que le mode DMX est identique sur tous.

Que faire en cas de dommage pendant le transport ?

Examinez la boîte et le contenu. Si endommagé, contactez le service client Elation avant de retourner l'appareil. Conservez l'emballage d'origine pour le transport.

Où trouver la dernière version du manuel ?

Visitez le site www.elationlighting.com pour télécharger la version la plus récente du manuel. Le numéro de version du logiciel (≥ 1.07) est affiché au démarrage.

MODE D'EMPLOI Cuepix Strip TRI Elation

©2015 ELATION PROFESSIONAL. Tous droits réservés. L'information, les spécifications, les tableaux, les images et les instructions contenus dans les présentes sont sujets à changement sans préavis. Le logo ELATION PROFESSIONAL, les noms et les numéros identifiant les produits contenus dans les présentes sont des marques de commerce de ELATION PROFESSIONAL. La protection du droit d'auteur revendiquée couvre toutes les formes de documents et d'informations dont la propriété intellectuelle est à présent assurée par la loi ou accordée ci-après. Les noms de produits utilisés dans le présent document peuvent être des marques de commerce ou des marques déposées de leurs sociétés respectives et sont reconnues ici comme telles. Tous les noms de produits et toutes les marques autres que ELATION sont des marques de commerce ou des marques déposées de leurs sociétés respectives.

ELATION PROFESSIONAL et toutes les sociétés affiliées mentionnées dans les présentes ne se tiennent aucunement responsables des dommages matériels, immobiliers et électriques, des préjudices corporels ni des préjudices financiers directs ou indirects résultant de l'utilisation de toute information contenue dans les présentes, et (ou) résultant du montage, de l'installation, du câblage et de l'utilisation inadéquats, non sécuritaires, imprudents et inappropriés de ce produit.

Veuillez visiter www.elationlighting.com pour obtenir la plus récente révision/mise à jour du présent manuel.

Date	Version Du Document	Une Version De Logiciel	Modes de Canaux DMX	Notes
2013 1		≥ 1.04	3 / 6 / 7 / 15 / 19 Initial release.
12/8/15 2		≥ 1.07	3 / 6 / 7 / 15 / 19	Added manual RGBW + Strobe control mode.

TABLE DES MATIÈRES

RENSEIGNEMENTS GÉNÉRAUX 4
INSTRUCTIONS RELATIVES À LA SÉCURITÉ	6
LIGNES DIRECTRICES GÉNÉRALES 7
APERÇU DU PROJECTEUR 8
INSTALLATION DU PROJECTEUR 9
MENU DU PROJECTEUR 11
CANAUX DMX - FONCTIONS ET VALEURS 15
NETTOYAGE ET ENTRETIEN	17
SPÉCIFICATIONS	18
ACCESSOIRES EN OPTION	21

RENSEIGNEMENTS GÉNÉRAUX

INTRODUCTION

Félicitations! Vous avez acheté un des projecteurs les plus innovateurs et fiables offerts actuellement sur le marché! Ce projecteur a été conçu pour fonctionner efficacement pendant des années lorsque les lignes directrices du présent manuel sont mises en application. Veuillez lire attentivement et comprendre les instructions avant d'utiliser cette unité. Ces instructions contiennent des renseignements importants sur les mesures de sécurité à respecter pendant l'utilisation et l'entretien.

DÉBALLAGE

Chaque unité a fait l'objet de tests rigoureux et a été expédiée en parfait état de fonctionnement. Examinez avec attention la boîte pour tout dommage qui aurait pu survenir en cours de transport. Si la boîte semble endommagée, examinez avec attention votre unité pour tout dommage et assurez-vous que tous les accessoires requis pour son utilisation sont intacts. Dans l'éventualité où vous constateriez des dommages ou que des pièces sont manquantes, veuillez contacter notre service à la clientèle pour obtenir des instructions. Ne pas retourner cette unité à votre revendeur avant d'avoir contacté le service à la clientèle au numéro indiqué ci-dessous. Ne pas jeter la boîte au rebut. Pensez à la recycler dans la mesure du possible.

CONTENU DE LA BOÎTE

• (1) powerCON Cable
- Manual

SERVICE À LA CLIENTÈLE

Elation Professional® offre un numéro de service à la clientèle pour vous aider à installer et pour répondre à vos questions dans le cas où vous éprouveriez des difficultés au cours de l'installation ou de la première mise en service. Vous pouvez également visiter notre site Web à www.elationlighting.com pour nous faire parvenir vos commentaires ou suggestions. Pour les questions relatives aux réparations, veuillez contacter Elation Professional®.

Ce projecteur consiste en un produit électronique extrêmement spécialisé. Pour assurer un bon fonctionnement, il est important de suivre les instructions énoncées dans le présent manuel. Le fabricant de cet appareil ne se tient aucunement responsable des dommages résultant d'une mauvaise utilisation dudit appareil due au non respect des renseignements énoncés dans le présent manuel.

Cet appareil étant associé à la CLASSE DE PROTECTION 1, il est essentiel de le mettre à la terre correctement. Seul le personnel qualifié devrait effectuer toutes les connexions électriques.

UNE UTILISAATION EN INTERIEUR SEULEMENT! NE PAS EXPOSER FIXTURE PLUIE ET L'HUMIDITE!

PUISSANCE DEBRANCHER AVANT DE ENTRETIEN APPAREIL! NE BRANCHEZ FIXTURE DANS UN PACK DIMMER! NE TOUCHEZ JAMAIS APPAREIL PENDANT LE FONCTIONNMENT, COMME IL PEUT ETRE CHAUD!

NE JAMAIS REGARDER DIRECTEMENT LA SOURCE LUMINEUSE! UNE CRISE D'EPILEPSIE POURRAIT SURVENIR CHEZ LES PERSONNES SENSIBLES!

• Pour assurer un fonctionnement adéquat, suivre les instructions d'installation décrites dans le présent manuel. Seul le personnel qualifié et certifié devrait effectuer l'installation de ce projecteur et seules les pièces de fixation originales (supports) inclus avec ce projecteur devraient être utilisées pour l'installation. Toute modification aura pour effet d'annuler la garantie originale du fabricant et d'accroître le risque de dommages et (ou) de blessures corporelles.
• Ne jamais regarder directement la source lumineuse de ce projecteur pour éviter d'endommager la rétine, ce qui pourrait conduire à la cécité. Les personnes souffrant d'ÉPILEPSIE devraient éviter de regarder directement la source lumineuse de ce projecteur en tout temps.
• Le ventilateur et les entrées d'air doivent demeurer propres et ne doivent jamais être bloqués. Allouer un espace d'environ 15 cm (6 po) entre ce projecteur et les autres appareils ou un mur de sorte à assurer un refroidissement adéquat.
• Toujours débrancher l'unité de la source d'alimentation principale avant d'effectuer tout type d'entretien et (ou) de nettoyage. Ne manipuler le cordon d'alimentation que par la fiche d'extrémité; ne jamais tenter de débrancher cette dernière en tirant sur le cordon.
• Ne jamais utiliser ce projecteur si le cordon d'alimentation est dénudé, écrasé et (ou) endommagé. Si le cordon d'alimentation est endommagé, veillez à le remplacer immédiatement par un nouveau cordon de puissance nominale similaire.

LIGNES DIRECTRICES GÉNÉRALES

• NE JAMAIS OUVRIR CE PROJECTOR PENDANT SON FONCTIONNEMENT!
- À la première mise en service de ce projecteur, il est possible qu'une fumée ou une odeur se dégage de l'intérieur de ce dernier. Il s'agit d'un processus normal qui est causé par le peinture excédentaire à l'intérieur du boîtier qui brûle en raison de la chaleur générée par la lampe et qui cessera avec le temps.
- Ce projecteur est un appareil d'éclairage professionnel conçu pour les LIEUX COUVERTS ET SECS SEULEMENT, notamment sur les scènes, dans les boites de nuit, les salles de théâtre, etc.
- Vous assurer qu'aucunes MATIÈRES INFLAMMABLES ne se trouvent à proximité du projecteur pendant son fonctionnement de sorte à prévenir tout risque d'incendie.
- Installer de projecteur dans un endroit une ventilation adequate à un minimum de 0,5 m (1,6 pi) des surfaces adjacentes, et vous assurer qu'aucune entrée d'air n'est bloquee.
- NE PAS tenter une installation et (ou) une utilisation sans savoir comment procéder.
- NE PAS autoriser les personnes non qualifiées à utiliser ce type de projecteur. La plupart des dommages résultent d'une utilisation par des personnes non qualifiées.
- Des arrêts de fonctionnement réguliers peuvent assurer une utilisation sans faille du projecteur pendant de nombreuses années.
- NE PAS secouer le projecteur et éviter d'user d'une trop grande force en installant et (ou) en utilisant le projecteur.
- Toujours installer le projecteur avec un câble de sécurité approprié. Lorsque le projecteur est installé en suspension, toujours utiliser des vis M10 x 25 mm au minimum, et vous assurer que les vis sont insérées dans les trous de vis apparaissant sur les étriers du projecteur.
- Utiliser les fournitures d'emballage originales pour le transport du projecteur en vue de réparations.
- NE PAS TOUCHER le boîtier à mains nues lorsque le projecteur est sous tension. Avant toute procédure de remplacement ou d'entretien, mettre l'unité HORS tension, puis attendre 15 minutes environ afin que le projecteur refroidisse.

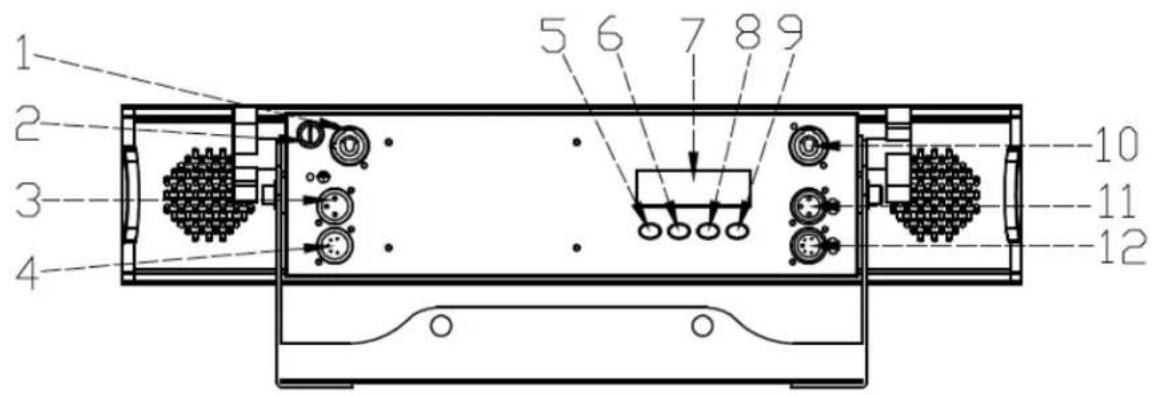

APERÇU DU PROJECTEUR

1. powerCON DANS
2. Fuse
3. 3pin DMX DANS
4. 5pin DMX DANS
5. MODE Bouton
6. UP Bouton
7. Ecran LCD de Commande du Menu
8. DOWN Bouton
9. ENTER Bouton
10. powerCON DEHORS
11. 3pin DMX DEHORS
12. 5pin DMX DEHORS

INSTALLATION DU PROJECTEUR

AVERTISSEMENT RELATIF AUX MATIÈRES INFLAMMABLES

Conserver le projecteur à un minimum de 1,5 m (5 pi) de toute matière et de toute décoration inflammables, de tout matériel pyrotechnique, etc.

CONNEXIONS ÉLECTRIQUES

Il est recommandé de faire appel à un électricien qualifié pour toutes les connexions électriques et (ou) les installations.

ATTENTION

• For Pour une protection accrue, installer le projecteur hors des zones de couloirs, d'estrades ou des endroits où le personnel non-autorisé est susceptible d'accéder au projecteur.
• Températures ambiantes minimales et maximales pour le fonctionnement de ce projecteur : de -15 °C à 45 °C (de 5 °F à 113 °F). Ne pas utiliser le projecteur au-dessous ni au-dessus de ces températures.
• Avant d'installer le projecteur sur toute surface, vous assurer que la zone d'installation peut prendre en charge une charge concentrée minimale équivalente à 10 fois le poids du projecteur.
• L'installation du projecteur doit toujours être sécurisée au moyen d'une attache de sécurité secondaire comme un câble de sécurité approprié.
• Ne jamais se tenir directement sous l'appareil pendant son montage, son démontage ou son entretien.

CONNEXION EN SÉRIE - Nombre maximum d'unités pouvant être connectés en série : 9 unités de 110 V et 19 unités de 240 V.

BRIDE DE MONTAGE

Le projecteur offre un support de plancher à deux étriers intégré. Pour installer ce projecteur à une traverse, vous assurer de le sécuriser au moyen d'une bride appropriée et d'une vis M10 insérée dans les trous centraux des deux étriers du support de plancher.

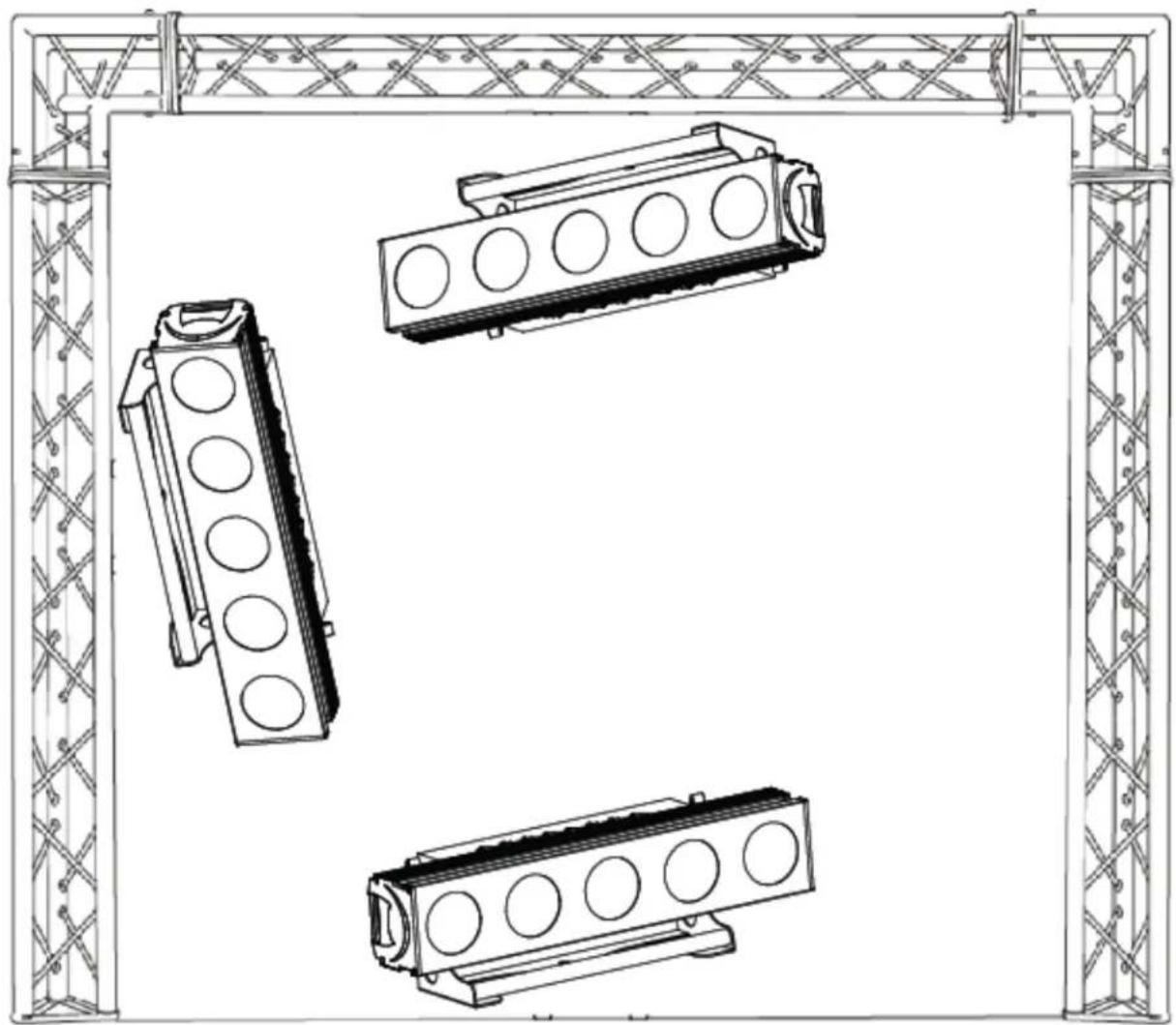

POINTS D'ATTACHE

Une installation au plafond exige des connaissances approfondies sur, entre autres, le calcul de la charge utile, le matériel d'installation utilisé et les inspections de sécurité périodiques de tout le matériel d'installation et de l'appareil. Si vous ne possédez pas les connaissances requises, ne pas tenter d'installer vous-même l'unité. Une installation inadéquate de l'unité peut engendrer des blessures corporelles. Le projecteur sera entièrement opérationnel dans les positions de montage spécifiques suivantes.

Toujours utiliser un câble de sécurité pour toute installation en suspension de ce projecteur afin de prévenir la chute de ce dernier dans le cas où la bride ferait défaut.

MENU DU PROJECTEUR

MENU SYSTÈME INTÉGRÉ

Le projecteur comporte un menu système facile à parcourir. Les prochaines sections traitent de la façon d'accéder à chacune des fonctions du menu.

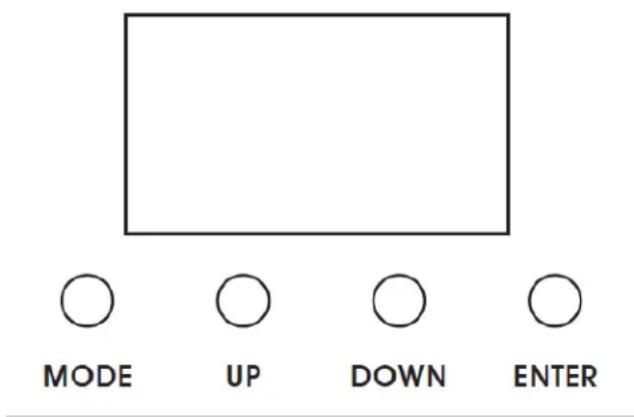

ÉCRAN DE COMMANDE ACL

L'écran de commande à quatre (4) boutons (voir l'image ci-dessous) situé à l'arrière du projecteur vous permet d'accéder au menu principal pour effectuer tous les réglages requis.

Pendant le fonctionnement normal du projecteur, appuyer sur le bouton MODE permet de parcourir les différents menus. Après avoir atteint le menu désiré, appuyez sur le bouton ENTER pour le sélectionner. Le champ pouvant être réglé à partir du menu sélectionné clignotera. En utilisant les boutons UP et DOWN, réglez la valeur du champ. Appuyer une fois sur le bouton ENTER confirmera la valeur sélectionnée. Vous pouvez quitter en tout temps, sans effectuer aucun réglage, en appuyant sur le bouton MODE.

NOTE: Le contrôle Écran LCD Menu sera coupée et lock-out après 30 secondes d'inactivité. Appuyez et maintenez enfoncé le bouton MODE pendant 10 secondes pour déverrouiller l'écran LCD.

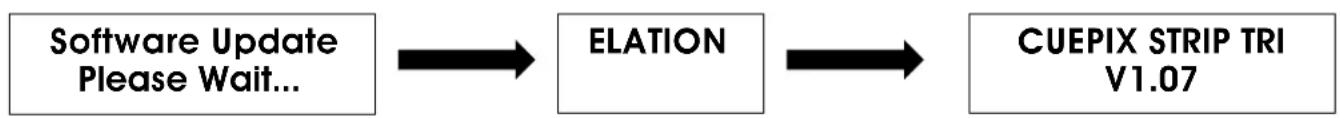

INFORMATION AFFICHÉE PENDANT LE DÉMARRAGE INITIAL

Lorsque le projecteur est mis SOUS tension, l'écran affiche l'information suivante:


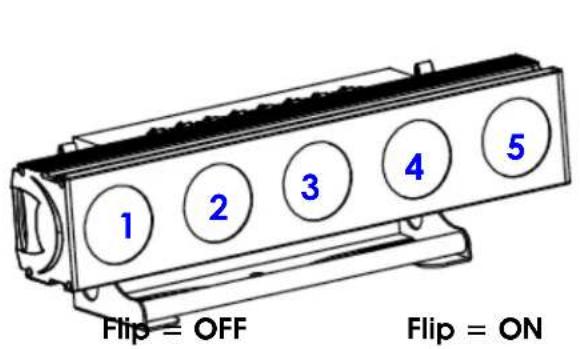

Sélectionnez la direction du groupe DEL de départ désirée parmi les modes suivants en utilisant les boutons UP/DOWN, puis appuyez sur le bouton ENTER pour confirmer.

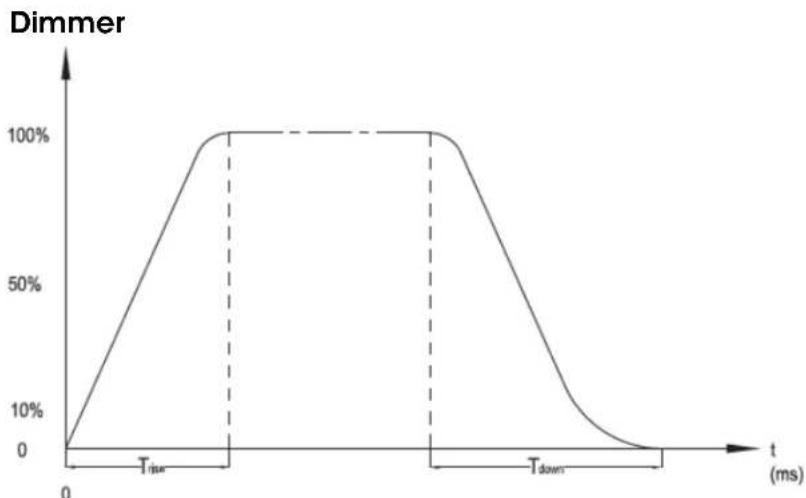

Le menu DimCurve vous permet de sélectionner un des préréglages de courbes de gradation suivants: Standard, Stage, TV, Architec ou Theatre. (Voir le diagramme suivant pour obtenir plus de détails)

Déconnectez l'alimentation avant le nettoyage ou l'entretien.

NETTOYAGE

Il est recommandé de nettoyer fréquemment le projecteur afin d'assurer un bon fonctionnement, une puissance lumineuse optimale, ainsi qu'une longue durée de vie. La fréquence des nettoyages varie selon l'environnement dans lequel le projecteur est utilisé : les environnements humides, enfumés ou particulièrement poussièreux peuvent engendrer une accumulation importante de résidus sur les lentilles du projecteur.

• Nettoyer les surfaces des lentilles externes tous les 20 jours au moyen d'un linge doux pour éviter l'accumulation de poussière et de résidus. Ne jamais utiliser d'alcool, de solvants ni de nettoyants à base d'ammoniac.
• Ne jamais utiliser d'alcool, de solvants ou de nettoyants à base d'ammoniac.

ENTRETIEN

Des inspections régulières sont recommandées pour assurer un bon fonctionnement et une longue durée de vie. Ce projecteur ne contient aucune pièce remplaçable par l'utilisateur. Veuillez faire appel à un technicien Elation autorisé pour tous les autres réparations. Si vous avez besoin d'une pièce de rechange, veuillez commander une pièce d'origine auprès du détaillant Elation de votre région.

Veuillez considérer les points suivants pour vos inspections de routine :

- Une vérification électrique minutieuse effectuée par un électricien qualifié tous les trois mois pour s'assurer que les contacts du circuit sont en bon état de sorte à prévenir les surchauffes.

- S'assurer que toutes les vis et pièces de fixation sont bien serrées en tout temps. Des vis desserrées peuvent tomber pendant le fonctionnement du projecteur et engendrer des dommages ou des blessures corporelles.

- Vérifier qu'il n'y ait aucune déformation au niveau du boîtier, des lentilles de couleur, du matériel de fixation et des points d'attache (plafonds, suspension, traverses). Toute déformation au niveau du boîtier peut laisser entrer la poussière dans le projecteur. Les points d'attache endommagés ou un montage non sécurisé pourrait provoquer la chute du projecteur et, par conséquent, des blessures corporelles importantes.

- Inspecter toutes les pièces mobiles et s'assurer qu'il n'y a aucun signe de détérioration et que le projecteur bouge sans déséquilibre de la masse.

- Les câbles d'alimentation électrique ne doivent pas être endommagés ni détériorés. Ne jamais retirer la broche de mise à la terre du câble d'alimentation

SPÉCIFICATIONS

SOURCE

*La durée de vie des DEL peut varier en fonction de plusieurs facteurs, notamment, mais sans s'y limiter, les conditions environnementales, la tension, les modes d'utilisation (cycles arrêt-départ), ainsi que les fonctions de contrôle et de gradation.

EFFETS

S'il vous plaît Note: Les caractéristiques et améliorations dans la conception de cette unité et ce manuel sont sujettes à modification sans préavis écrit.

DONNÉES PHOTOMÉTRIQUES

S'il vous plaît Note: Les caractéristiques et améliorations dans la conception de cette unité et ce manuel sont sujettes à modification sans préavis écrit.

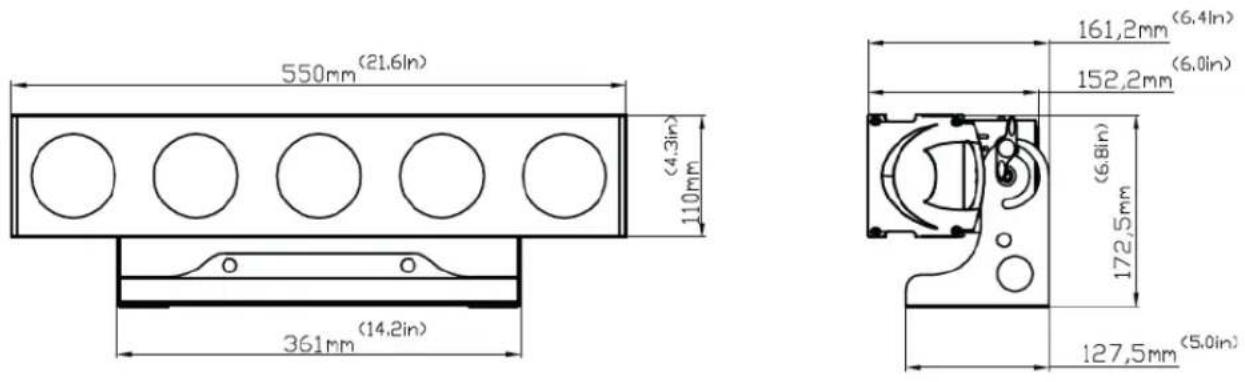

PLANS DIMENSIONNELS

S'il vous plaît Note: Les caractéristiques et améliorations dans la conception de cette unité et ce manuel sont sujettes à modification sans préavis écrit.

ACCESSOIRES EN OPTION

ORDER CODE ITEM
CUE283/15LK CUEPIX	STRIP TRI 15 Degree Lens Kit
TRIGGER CLAMP Heavy Duty Wrap Around Hook Style Clamp
EWDMXSYSTEM Wireless DMX System (1 Transmitter, 1 Receiver)
EWDMXT Wireless DMX Transmitter
EWDMXR Wireless DMX Receiver
PLC3 3' (1m) powerCON PRO Link Cable
PLC6 6' (1.8m) powerCON PRO Link Cable
AC3PDMX5PRO 5 ft. (1.5m) 3pin PRO DMX Cable
AC5PDMX5PRO 5 ft. (1.5m) 5pin PRO DMX Cable
Additional Cable Lengths Available
