Type de produit	Robinet de cuisine à trois trous
Marque	T&S
Modèle	B-2865
Nombre de trous requis	3 (évier ou comptoir)
Matériau principal	Laiton chromé (estimation)
Hauteur approximative	30 cm (estimation)
Poids approximatif	2 kg (estimation)
Alimentation	Eau chaude et eau froide
Pression d'eau recommandée	0,5 à 5 bar (estimation)
Fonctions principales	Mélange eau chaude/froide, bec orientable, soupapes de régulation
Installation	Sur évier ou comptoir, trous de 1-1/2" (estimation), vissé par le dessous
Outils nécessaires	Clés anglaises, tournevis
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide, éviter les produits abrasifs ou acides
Précautions de sécurité	Fermer l'arrivée d'eau avant installation, serrer avec des clés pour éviter les fuites, vérifier après mise en eau
Pièces détachées disponibles	Joints, écrous, soupapes, capots, bec (références en notice)
Réparabilité	Pièces détachées disponibles, démontage possible par l'utilisateur
Informations générales	Notice d'utilisation et d'installation en PDF, 12 pages, téléchargeable gratuitement

FOIRE AUX QUESTIONS - B-2865 T&S

Comment installer le robinet T&S B-2865 sur un évier ?

Percez trois trous aux emplacements prévus. Fermez l'arrivée d'eau et égouttez la tuyauterie. Suivez la notice pour assembler les pièces dans l'ordre : d'abord la base, puis les soupapes, et enfin le bec. Serrez à la main puis avec une clé en veillant à aligner les éléments.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de clés anglaises (deux sont recommandées pour serrer les écrous), d'un tournevis, et éventuellement d'une perceuse avec une mèche adaptée pour les trous de l'évier.

Comment éviter les fuites après installation ?

Assurez-vous que tous les joints (pièces N°22, N°32, etc.) sont correctement placés. Serrez d'abord à la main, puis avec une clé les écrous d'emballage et les contre-écrous. Vérifiez les fuites en ouvrant l'eau progressivement. Si nécessaire, resserrez les capots et les écrous.

Le robinet goutte après usage, que faire ?

Probablement un joint usé ou un écrou d'emballage desserré. Fermez l'arrivée d'eau, démontez la soupape (pièces N°20/21) et remplacez les joints (N°22, N°32). Resserrez l'écrou d'emballage et le contre-écrou avec deux clés.

Comment nettoyer le robinet sans l'abîmer ?

Utilisez un chiffon doux humide et du savon doux. Évitez les produits abrasifs (éponges métalliques, poudres) et les acides (vinaigre pur). Séchez avec un chiffon propre pour éviter les traces de calcaire.

Où trouver les pièces détachées pour le modèle B-2865 ?

Les pièces sont disponibles auprès du fabricant T&S ou de revendeurs spécialisés en plomberie. La notice liste les références : N°1 à N°33. Contactez le service après-vente T&S avec le numéro de modèle.

Puis-je installer le robinet sur un plan de travail en marbre ?

Oui, à condition de percer les trous avec une mèche adaptée (carbure de tungstène) et d'utiliser des chevilles adaptées au matériau. Suivez les instructions de perçage du plan de travail pour éviter les fissures.

Le robinet a trois trous, mais mon évier n'en a que deux, que faire ?

Vous pouvez soit percer un troisième trou (si l'évier le permet), soit choisir un robinet conçu pour deux trous. Sinon, un kit de conversion ou un bouchon décoratif peut être utilisé, mais cela n'est pas recommandé pour garantir l'étanchéité.

Comment régler la température de l'eau ?

Le robinet B-2865 possède deux poignées séparées pour l'eau chaude et l'eau froide. Tournez la poignée gauche (chaude) et droite (froide) pour obtenir le mélange désiré. Si l'eau chaude n'arrive pas, vérifiez le chauffe-eau et les connections.

La notice est-elle disponible en français ?

Oui, la notice d'utilisation et d'installation est disponible en français sur notice-facile.com. Vous pouvez la télécharger gratuitement au format PDF. Elle contient les étapes d'installation, la vue éclatée et les instructions d'entretien.

MODE D'EMPLOI B-2865 T&S

Français: les Instructions d'Installation et d'Entretien

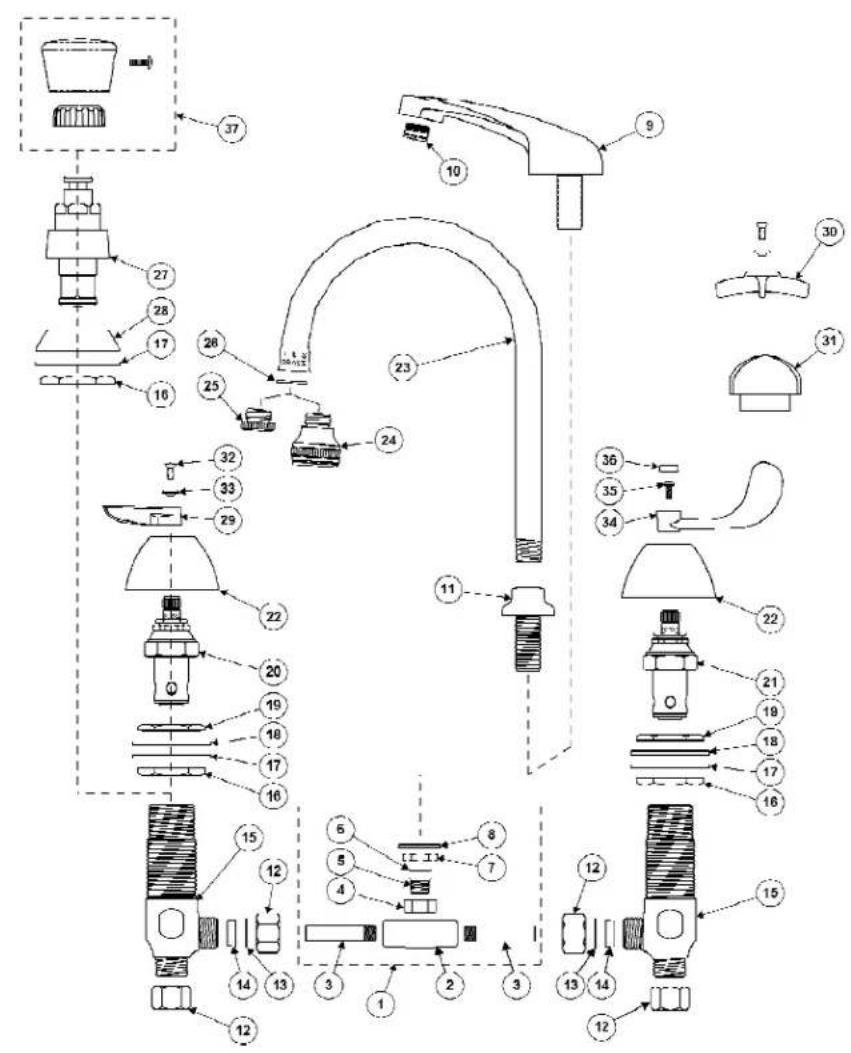

Exploded View

Instructions Générales

L'Installation: Le centre et le côté: Le robinet

1. Fermer la réserve de l'eau et égoutter la tuyauterie. Percer (3) trois trous dans l'évier ou le comptoir où vous aller installer N°.1. Voir le diagramme ci-dessous.

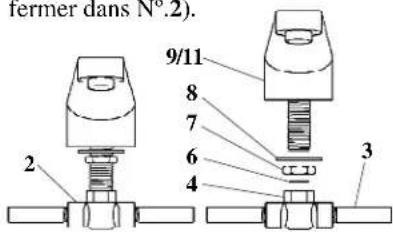

1. Enlever N°.9/11 de N°.2 en tenant N°.4 avec une clef anglaise, puis tourner N°.9/11. Enlever N°.7 et N°.8 de N°.9/11. (N°.3 devoir être bien fermer dans N°.2).

fermer dans N°.2). 9/11 8 7 6 4 3 2

La Soupape Côté Chaude et Froide

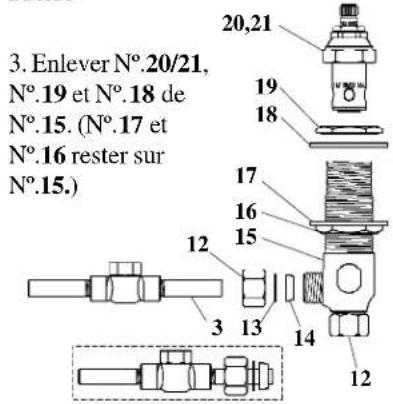

3. Enlever N°.20/21, N°.19 et N°.18 de N°.15. (N°.17 et N°.16 rester sur N°.15.)

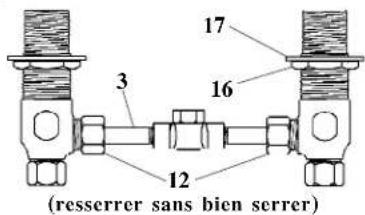

1. Enlever N°.12, N°.13 et N°.14 de N°.15. Assembler les choses précédentes sur le bras de N°.3, comme indiqué (ci-dessous à gauche) chaque côté.

2. Insérer N°.3 sur N°.15, resserrer sans bien serrer N°.12 sur les filets par le main.

17 16 3 12 (resserrer sans bien serrer)

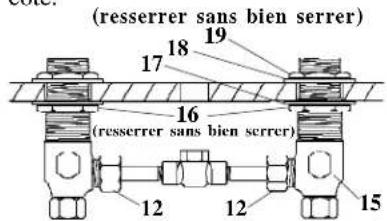

1. Mettre l'assemblage N°.15 dans les trous du fond de l'évier. Assembler, approximativement N°.16 et N°.17 au-dessous-de l'évier. Remplacer N°.18 et N°.19 sur N°.15 en haut de l'évier. Resserrer par le main - sans bien serrer. Faire la même chose pour chaque côté.

(resserrer sans bien serrer) 17 18 19 16 (resserrer sans bien serrer) 12 12 15

1. Mettre N°.9/11 à travers le trou dans l'évier et remplacer N°.7 et N°.8 sur N°.9/11 du fond de l'évier. Régler N°.16 et N°.19 pour permettre N°.9/11 d'être à sa place.

place. 9/11 l'évier 8 7 4

Instructions Générales

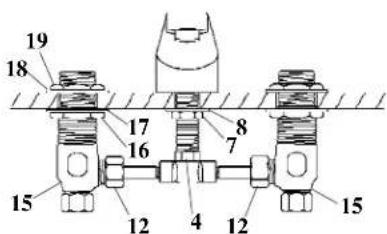

1. Réattacher N°.9/11 à N°.4. Soyez certain que N°.6 être à sa place.
2. Resserrer N°.7 avec une clef contre le fond de l'évier.
3. Resserrer le N°.16 du bas sur chaque côté de N°.15 sur le fond de l'évier avec une clef anglaise. Aussi resserrer N°.12 sur l'assemblage de N°.15.

19 18 17 8 16 7 15 12 4 12 15

Noter: En resserrant N°.7 et N°.16, soyez certain que les N°.15's, tous les deux se situer au même niveau au-dessus-de l'évier. Resserrer N°.7 et N°.16 avant vous resserrer les N°.19's.

L'Assembalge de la Soupape

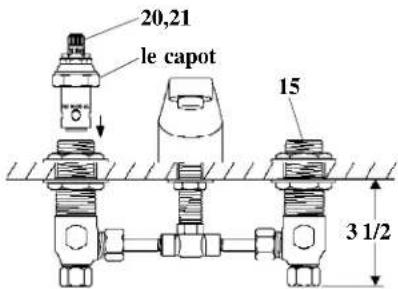

1. Remplacer N°.20 et N°.21 sur chaque côté de N°.15 et resserrer les capots pour vous permettre placer la soupape.

20,21 le capot 15 3 1/2

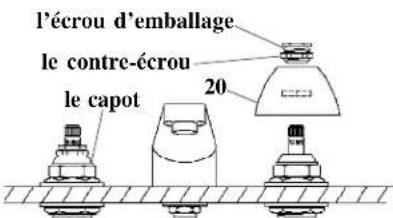

1. Enlever l'assemblage de l'écrou d'emballage/ le contre-écrou de N°.20,21 tous les deux.
2. Mettre N°.22 sur chaque N°.20,21.
3. L'écrou d'emballage et le contre-écrou devoir être assembler approximativement avant remplacer dans N°.20,21. Resserrer par le main les contre-écrous seulement contre N°.22. N'utiliser pas une clef.

l'écrou d'emballage le contre-écrou 20 le capot

1. Resserrer l'écrou d'emballage contre le contre-écrou en utilisant deux clefs anglaises. Tenir le contre-écrou en tournant l'écrou d'emballage.
2. Attacher N°.29 à N°.20,21 et mettre N°.33 dans le N°.29 approprié. Mettre N°.32 dans N°.33 et N°.29 puis resserrer.

29,32,33

1. Brancher les tuyaux qui fournir l'eau, recommencer l'eau et vérifier s'il y a des fuites.

Noter: Peut-être il falloir resserrer les capots et les écrous d'emballage pour arrêter la fuite de la sortie ou l'assemblage de la broche.
