Type de produit	Répartiteur HDMI 1 entrée / 4 sorties
Marque	Edision
Modèle	4K HDMI Splitter 1x4
Version HDMI	HDMI 1.4b
Résolution maximale	3840 x 2160 @ 30 Hz
Prise en charge 3D	Oui
Prise en charge HDCP	Oui
Profondeur de couleur	8, 10 ou 12 bits
Bande passante maximale	340 MHz
Débit binaire maximal	3,4 Gbit/s
Formats audio pris en charge	DTS-HD, Dolby TrueHD, DTS, Dolby AC3, DSD
Distance maximale câble entrée	10 m (câble AWG26 standard)
Distance maximale câble sortie	10 m (câble AWG26 standard)
Alimentation	Adaptateur secteur 5 V DC (entrée 100-240 V AC)
Courant de fonctionnement	500 mA max
Dimensions (L x l x H)	103 x 42 x 16 mm
Poids	100 g
Température de fonctionnement	-15 °C à +55 °C
Humidité de fonctionnement	5 % à 90 % (sans condensation)
Fonction Plug and Play	Oui, aucune configuration requise
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux. Éviter les liquides.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir le boîtier. Éviter l'humidité et les sources de chaleur.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. En cas de panne, contacter le service après-vente.

FOIRE AUX QUESTIONS - 4K HDMI Splitter 1x4 EDISION

Comment connecter le répartiteur HDMI Edision 4K ?

Branchez un câble HDMI de votre source (ex: lecteur Blu-ray) à l'entrée INPUT du répartiteur. Branchez ensuite des câbles HDMI de chaque sortie OUTPUT vers vos écrans (TV, projecteur). Enfin, connectez l'adaptateur secteur au répartiteur et branchez-le sur une prise électrique.

Quel type de câble HDMI dois-je utiliser ?

Utilisez des câbles HDMI haute vitesse compatibles 4K. Pour des longueurs supérieures à 10 mètres, un câble actif ou un amplificateur HDMI est nécessaire.

Le répartiteur nécessite-t-il une alimentation externe ?

Oui, le répartiteur doit être alimenté via l'adaptateur secteur 5V fourni. Sans alimentation, il ne fonctionnera pas.

Peut-il transmettre la résolution 4K ?

Oui, il prend en charge la résolution 4K Ultra HD jusqu'à 3840x2160 à 30 Hz. Il est compatible avec les signaux 1080p et inférieurs.

Le répartiteur supporte-t-il le HDR ?

Le répartiteur est compatible HDMI 1.4b, il ne supporte pas nativement le HDR (nécessite HDMI 2.0a ou supérieur). Cependant, il transmet le signal tel quel ; la compatibilité HDR dépend de vos sources et écrans.

Puis-je utiliser des écrans de résolutions différentes ?

Oui, le répartiteur envoie le même signal à toutes les sorties. Si vos écrans ont des résolutions différentes, le signal s'adaptera au plus petit dénominateur commun. Pour des résolutions différentes par sortie, un matrice HDMI serait nécessaire.

Que faire si je n'ai pas d'image sur un écran ?

Vérifiez que tous les câbles sont bien branchés et que l'écran est allumé sur la bonne entrée. Assurez-vous que l'alimentation du répartiteur est branchée. Essayez de changer le câble HDMI. Si le problème persiste, testez avec une autre source.

Le répartiteur supporte-t-il l'audio Dolby Atmos ?

Il prend en charge les formats audio DTS-HD et Dolby TrueHD, qui peuvent contenir des pistes Atmos. Cependant, la transmission de l'Atmos dépend de vos appareils source et de vos écrans.

Peut-on brancher des câbles HDMI de plus de 10 mètres ?

La distance maximale recommandée est de 10 mètres avec un câble passif standard. Au-delà, utilisez un câble actif (avec amplificateur intégré) ou ajoutez un amplificateur HDMI externe.

Le répartiteur est-il compatible avec les ordinateurs ?

Oui, il fonctionne avec tout appareil doté d'une sortie HDMI : ordinateur, console de jeux, lecteur Blu-ray, décodeur, etc. Aucun logiciel ou pilote n'est nécessaire.

MODE D'EMPLOI 4K HDMI Splitter 1x4 EDISION

Le EDITION 4K HDMI Splitter 1x2 utilise une seule source d'entrée HDMI, pour le distribuer sur 2 sorties HDMI. Le splitter permet de séparer facilement un appareil HDMI en deux moniteurs ou projecteurs compatibles HDMI. Il peut également être placé à l'extrémité d'un long câble HDMI pour régénérer le signal HDMI. La résolution est jusqu'à 3840x2160 / 30HZ.

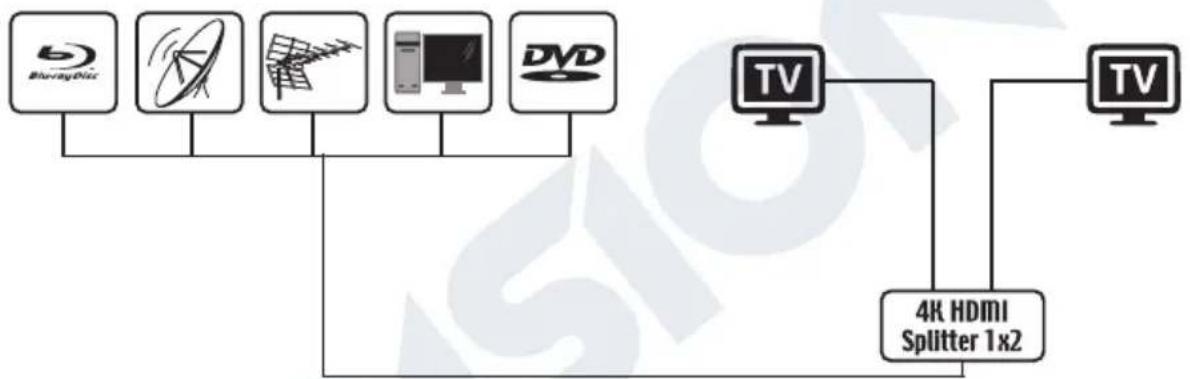


▶ CARACTÉRISTIQUES

• HDMI 1 IN / 2 OUT
- Fonction Plug and Play
- Prend en charge HDMI 1.4b
- Prend en charge 3D
- Prend en charge HDCP
- Prend en charge Haute Résolution jusqu'à 2160p / 30Hz
- Prend en charge Profondeur de Couleurs 8/10/12 bits
- Prend en charge Bande Passante maximale 340 MHz

• Prend en charge Baud Rate maximal de 3,4 Gbps
• Prend en charge audio format DTS-HD/Dolby true HD/DTS/Dolby-AC3/DSD
• Prend en charge longueur de câble de sortie maximale de 10 m, sans amplification. Pour un câble HDMI de plus de 10 mètres, un câble HDMI ACTIF ou un amplificateur HDMI est nécessaire.
• Avec alimentation externe 5V

▶ SPÉCIFICATIONS

Version HDMI	HDMI 1.4b
Résolution HDMI	JUSQU'À 3840x2160 / 30Hz
Prise en charge format de couleur de la vidéo	8/10/12bits Profondeur de Couleurs
Supporte format audio	DTS-HD / Dolby-true HD/DTS/Dolby-AC3/DSD
Bande Passante maximale	340 MHz
Baud Rate maximal	3,4 Gbit / s
Distance du câble d'entrée	Câble standard HDMI AWG26 ≤10m
Distance du câble de sortie	Câble standard HDMI AWG26 ≤10m
Entrée HDMI	1 HDMI
Sortie HDMI	2 HDMI
Courant de fonctionnement maximal	500 mA
Spécifications de l'adaptateur secteur	Entrée: AC (50HZ, 60HZ) 100V-240V; sortie: DC5V
Plage de température de fonctionnement	-15 à + 55°
Plage d'humidité de fonctionnement	5 à 90% RH (sans condensation)
Dimension (L x l x H)	103x42x16mm
Poids	100g

▶ CONNEXION ET FONCTIONNEMENT

1. Connectez 1 câble HDMI de l'appareil source HDMI à l'entrée du HDMI Splitter.

2. Connectez 2 câbles HDMI des écrans (moniteurs ou projecteurs) dans les sorties du HDMI Splitter.

3. Connectez l'alimentation 5V au HDMI 1x2 Splitter.

▶ LE FORFAIT COMPREND

1. 4K HDMI Splitter 1x2
2. Adaptateur secteur
3. Manuel d'utilisation

EDISION®

www.edision.gr

EDISION HELLAS LTD • FARMAKEIKA - 57001 N. RISIO • THESSALONIKI - GREECE
