TVE-301 - Prise murale EDISION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale de distribution de signaux TV, SAT et radio
Marque	Edision
Modèle	TVE-301
Fonctions principales	Combinaison et distribution des signaux de télévision terrestre (TV), satellite (SAT) et radio FM
Plage de fréquences TV	5-65 MHz / 125-862 MHz
Plage de fréquences SAT	950-2400 MHz
Plage de fréquences RADIO	88-108 MHz
Atténuation (perte d'insertion) TV	Inférieur à 2,5 dB
Atténuation (perte d'insertion) SAT	Inférieur à 3 dB
Atténuation (perte d'insertion) RADIO	Inférieur à 2,5 dB
Atténuation en sortie (OUT)	Inférieur à 5,5 dB
Connecteurs	Type F (femelles)
Matériau	Plastique ABS, contacts métalliques plaqués
Dimensions (approx.)	86 x 86 x 30 mm (standard encastrable)
Poids (approx.)	100 g
Alimentation	Passif, sans alimentation externe
Certifications	CE, UKCA
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Appareil scellé sans pièces réparables par l'utilisateur. En cas de panne, contacter le support.
Informations générales	Installation facile : dénuder le câble, insérer, fixer, fermer le clapet et serrer. Pour retirer le câble, appuyer sur le bouton prévu.

FOIRE AUX QUESTIONS - TVE-301 EDISION

Comment installer la prise murale Edision TVE-301 ?

Dénudez l'extrémité du câble coaxial sur environ 1 cm. Ouvrez le clapet de la prise, insérez le câble, refermez le clapet et serrez la vis. Pour retirer le câble, appuyez sur le bouton situé sur le dessus.

Cette prise murale fonctionne-t-elle avec un signal satellite ?

Oui, le TVE-301 est conçu pour distribuer les signaux satellite (SAT) dans la bande 950-2400 MHz avec une faible perte d'insertion inférieure à 3 dB.

Quels types de câbles puis-je utiliser avec le TVE-301 ?

Utilisez un câble coaxial standard de type RG6 ou RG59 avec connecteur F. La prise accepte les câbles d'un diamètre extérieur typique de 6-7 mm.

Le TVE-301 nécessite-t-il une alimentation électrique ?

Non, c'est un dispositif passif. Il ne nécessite aucune alimentation externe.

Quelle est la perte de signal introduite par cette prise ?

La perte d'insertion est très faible : inférieure à 2,5 dB pour la TV et la radio, inférieure à 3 dB pour le satellite.

Puis-je utiliser le TVE-301 pour combiner les signaux de plusieurs antennes ?

Oui, cette prise murale est conçue pour combiner les signaux TV terrestre, satellite et radio FM en une seule sortie.

Le TVE-301 est-il compatible avec la TNT ?

Oui, il prend en charge les fréquences de la télévision numérique terrestre (TNT) dans la bande 125-862 MHz.

Comment nettoyer la prise murale ?

Essuyez-la avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs qui pourraient endommager le boîtier ou les contacts.

Que faire si la prise n'est plus fonctionnelle ?

Vérifiez d'abord les connexions des câbles. Si le problème persiste, contactez le support Edision à [e-mail]. Le produit n'est pas réparable par l'utilisateur.

Où trouver le certificat CE/UKCA du produit ?

Le certificat est disponible sur le site officiel d'Edision : www.edision.gr/en/support.

MODE D'EMPLOI TVE-301 EDISION

Manuel d'utilisation

Nous vous félicitons d'avoir acité un EDISION TVT-300 / TVE-301.

1. Enlever l'isolation du cable
2. Insérer la prise et la fixer
3. Ouvrir le clapet et raccorder le câble
4. Fermer le clapet et serrer la vis
5. Pour retirer le câble, appuyez sur le bouton

Αξεσουάρ / Accessories / Zubehör / Accesorios / Accessori / Accessoires

Παράδειγμα Εγκατάστασης / Application Example / Installationsbeispiel / Ejemplo de aplicación / Esempio di applicazione / Exemple d'application

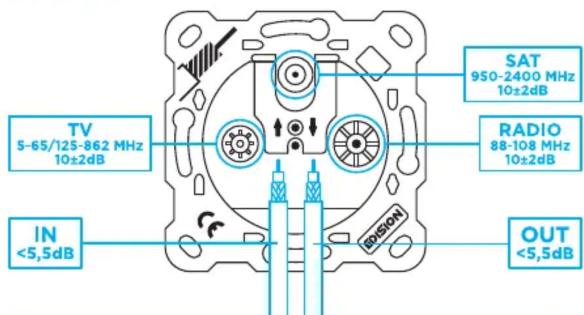

TVT-300

TV 5-65/125-862 MHz 10±2dB IN <5,5dB SAT 950-2400 MHz 10±2dB RADIO 88-108 MHz 10±2dB OUT <5,5dB

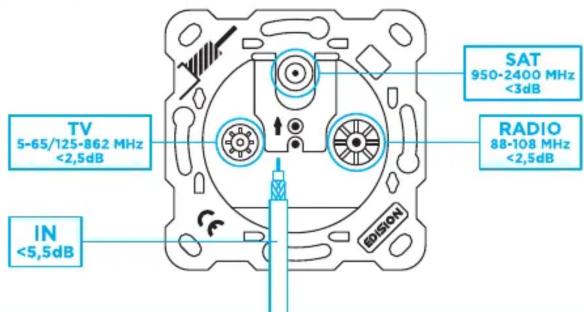

TVE-301

TV 5-65/125-862 MHz <2,5dB IN <5,5dB SAT 950-2400 MHz <3dB RADIO 88-108 MHz <2,5dB
