| Type de produit | Routeur réseau 5G/4G/3G |
| Marque | Alden |
| Modèle | I-NET 512 |
| Dimensions (L x H x P) | 132 x 44,2 x 95,1 mm (boîtier) |
| Alimentation | 12 V CC, fusible 3 A, fils rouge (+), noir (-) |
| Connectivité mobile | 5G SA/NSA, 4G LTE, 3G (WCDMA/HSPA+) |
| WiFi | Dual-band 2,4 GHz et 5 GHz, jusqu’à 1200 Mbps |
| Ports réseau | 4 ports LAN Gigabit, 1 port WAN Gigabit |
| Slots SIM | 2 slots mini-SIM (2FF) avec commutation automatique |
| Antennes | 4 antennes MIMO mobiles, 2 antennes WiFi, 1 antenne GPS |
| GPS | Module GPS intégré pour géolocalisation et synchronisation horaire |
| VPN | IPsec, OpenVPN, WireGuard |
| Mode hotspot | Oui, avec authentification SMS/email et pages personnalisables |
| Gestion réseau | Bascule automatique entre interfaces (mobile, WiFi, Ethernet) |
| Sécurité | Distance minimale de 20 cm du corps, ne pas ouvrir, ne pas exposer aux liquides |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec, éviter les produits chimiques |
| Pièces détachées et réparabilité | Utiliser exclusivement des accessoires originaux Alden ; réparation par personnel qualifié uniquement |
| Température de fonctionnement | -40 °C à +75 °C |
| Humidité | 10 % à 90 % sans condensation |
| Garantie | Garantie constructeur sous réserve de retour du bon de garantie |
FOIRE AUX QUESTIONS - I-NET 512 Alden
Questions des utilisateurs sur I-NET 512 Alden
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur réseau au format PDF gratuitement ! Retrouvez votre notice I-NET 512 - Alden et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil I-NET 512 de la marque Alden.
MODE D'EMPLOI I-NET 512 Alden
Modèles déposés - Photos non contractuelles - Document établi sous réserve de modifications techniques
- Sécuriser l'accès de votre appareil :.....
- Manipulation du produit....6
- Mise à jour du I-NET 512 ....7
- Code PUK....7
Information de sécurité I-NET 512 ....8
- Informations de sécurité I-NET 512......8
- Exposition RF....8
- Conditions de fonctionnement ....8
- Produits défectueux et endommagés ....8
- Sécurité électrique ....8
Installation.... 09-11
- Configuration I-NET 512....9

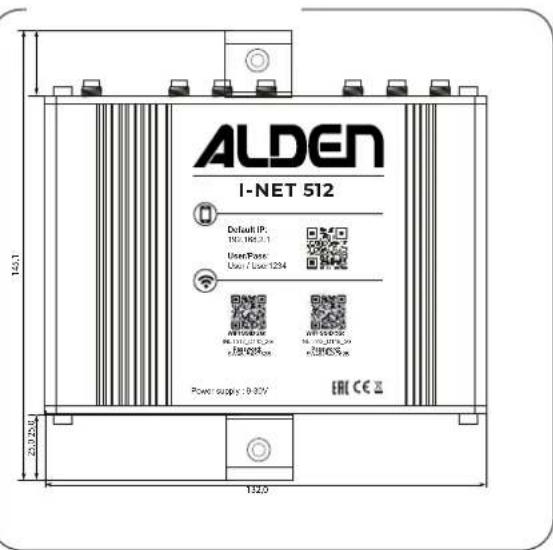

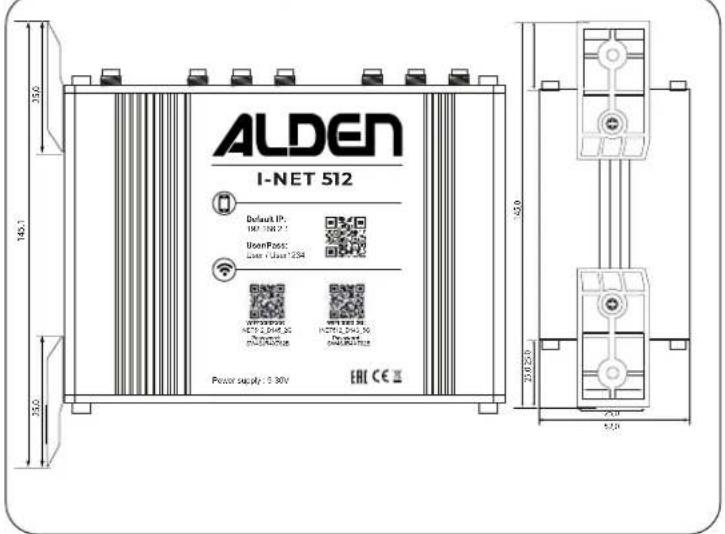

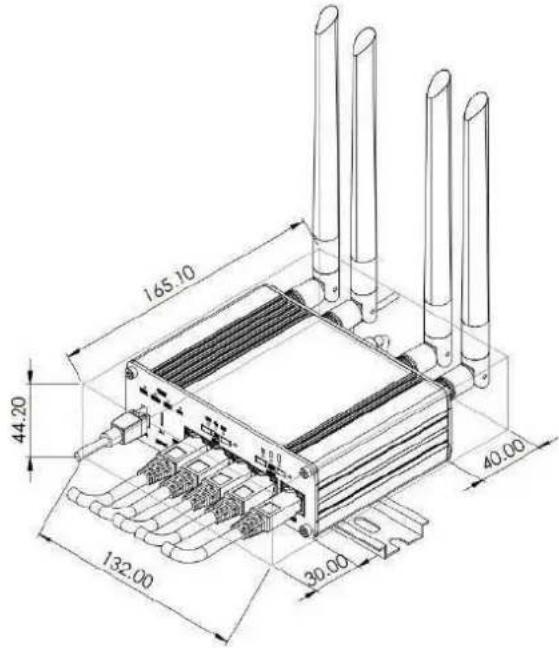

- I-NET 512 Mesures spatiales et poids ......9
- Mesures principales ....9

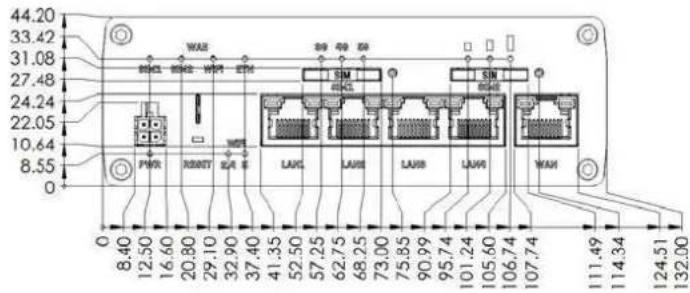

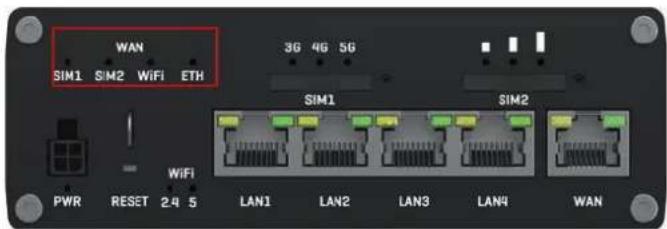

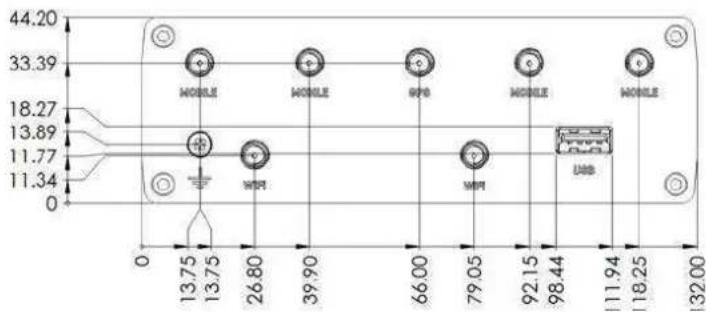

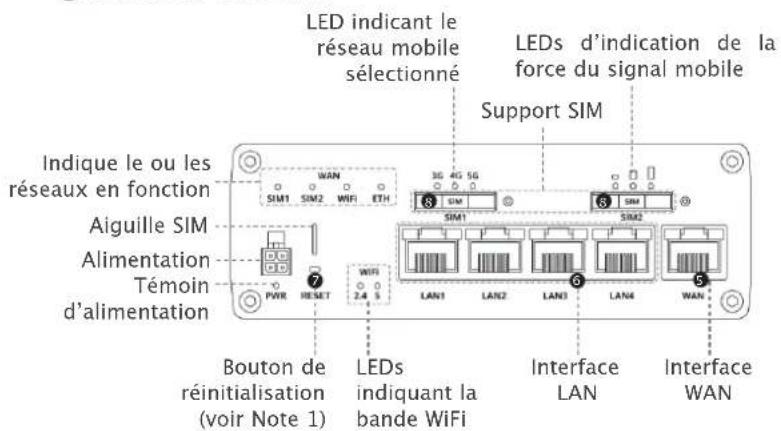

- Vue avant....9

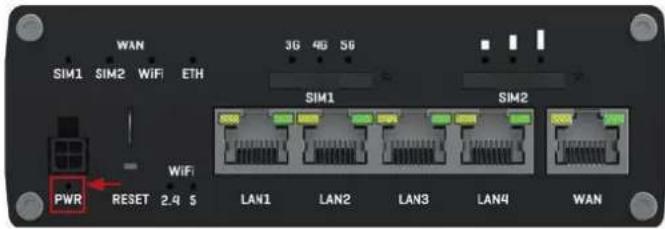

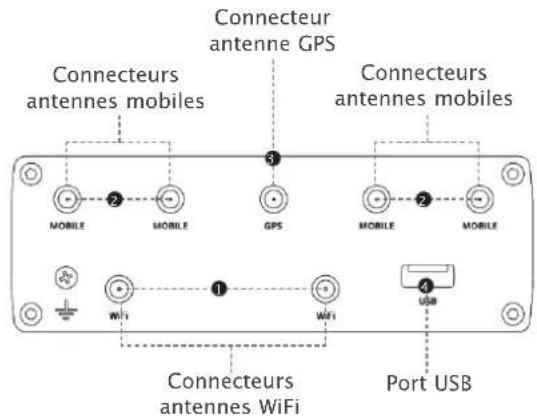

- Vue arrière....9
- Espace de montage ....10
- Fixation ....10
Configuration ....11-14
- Description des interfaces....11

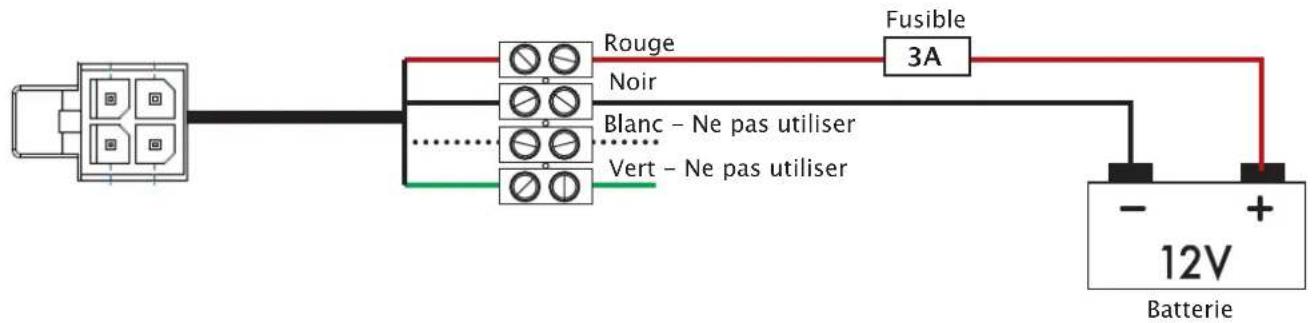

- Brochage de la prise d'alimentation....11

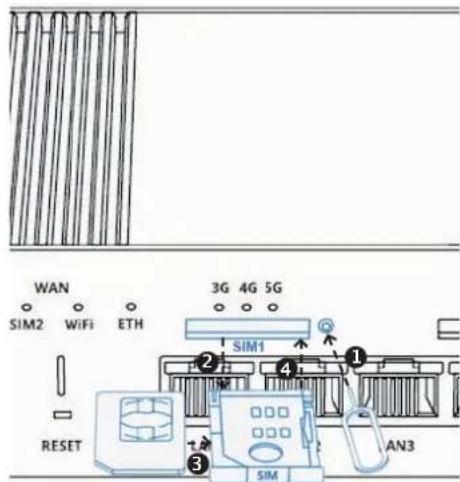

- Carte SIM I-NET 512 ....12
- Voyant d'alimentation ....13
- Voyants du port Ethernet ....13
- Voyants du port WAN ....13

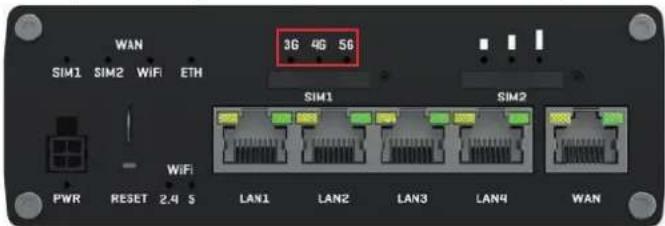

- Voyants du réseau mobile ....14

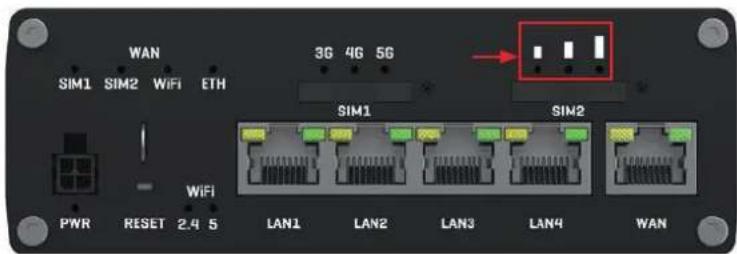

- LED d'indication de la force du signal mobile ...14

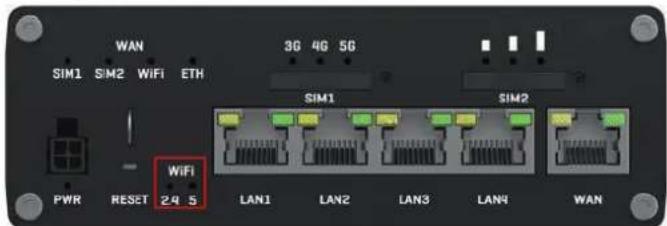

- Voyants de la Bande WiFi....14
- Info pratiques ....15

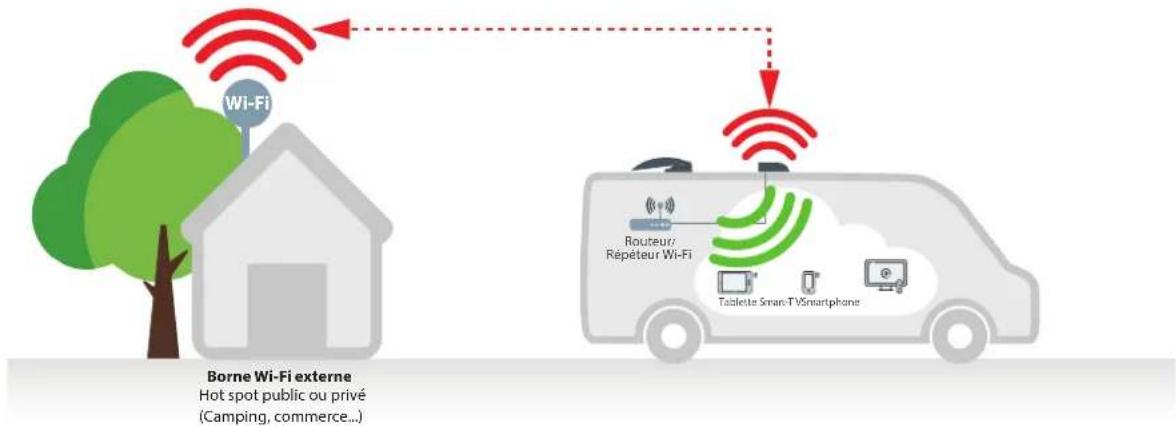

- Répéteur WiFi....15
- Sélection 5G/4G/3G....15
- Sélection manuelle de l'opérateur....15

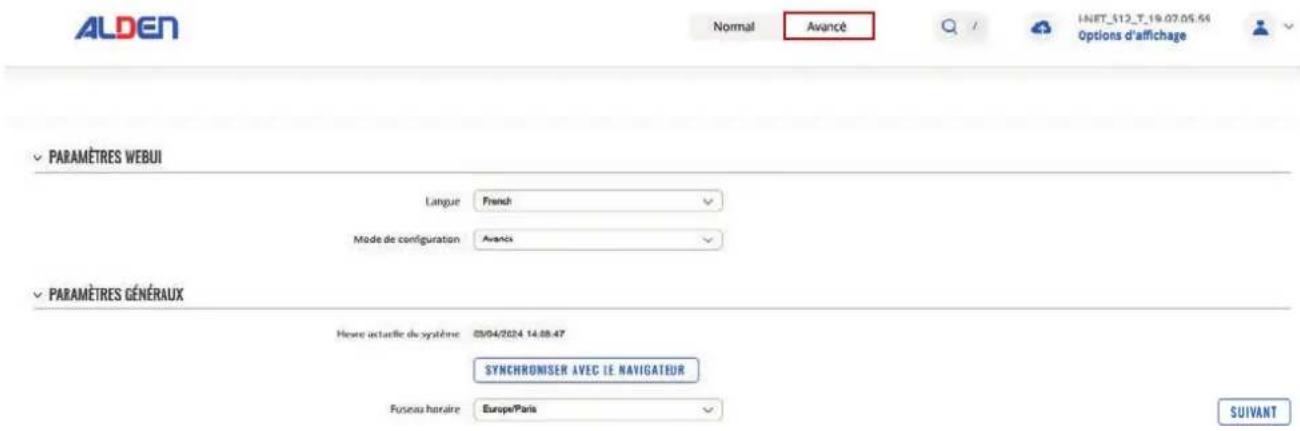

- Mode Normal /Avancé....15
- Gestion réseau....15
- Installation rapide ....15
Menu Statut 16-25
- Menu Statut ....16

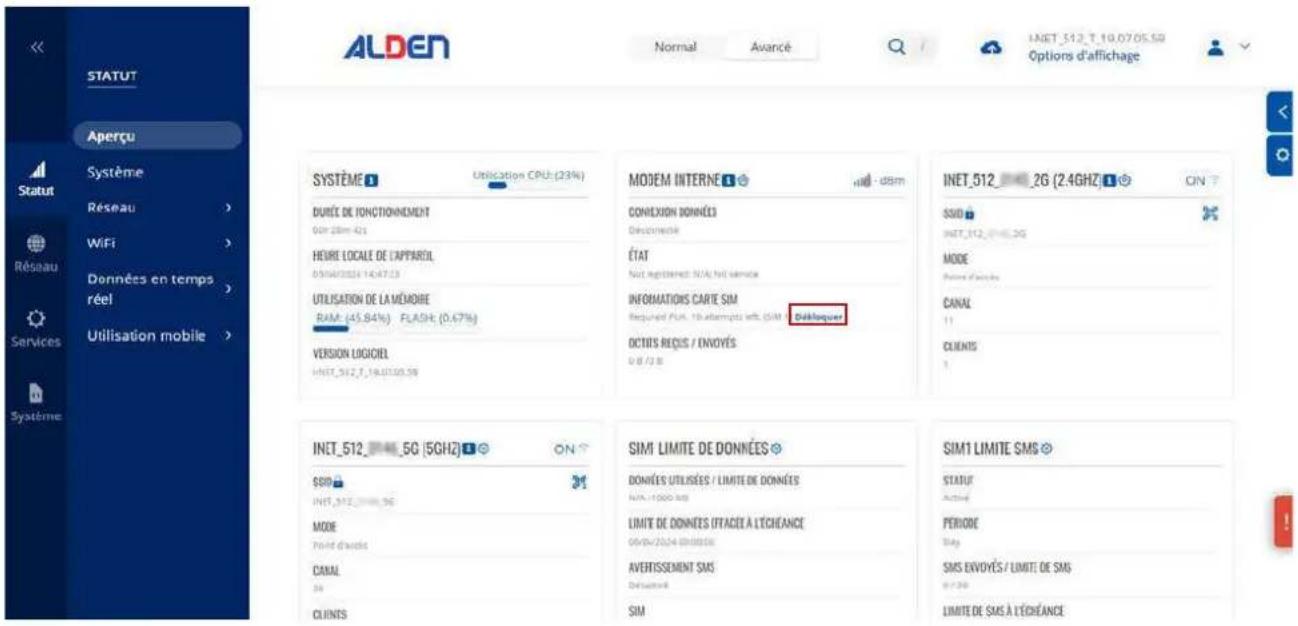

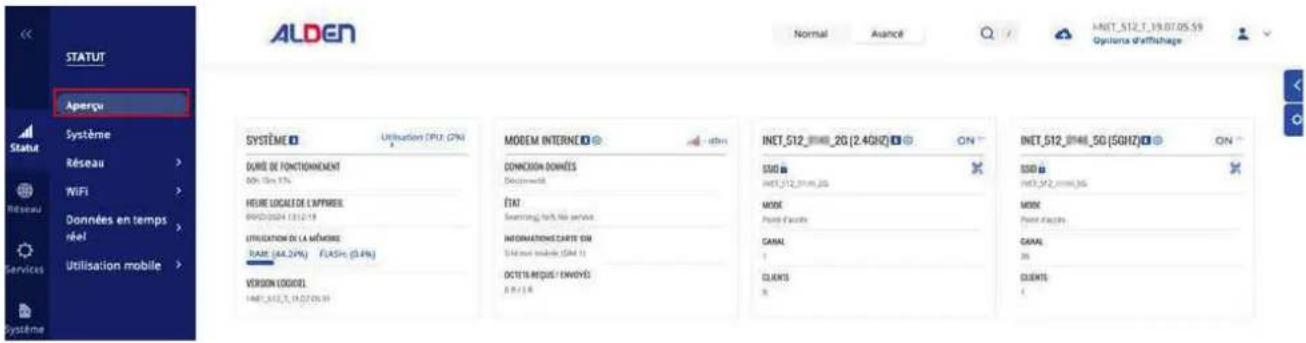

1.1 Menu Statut > Aperçu ....16
- Modem ....16
- Bouton Widget : Infos....16

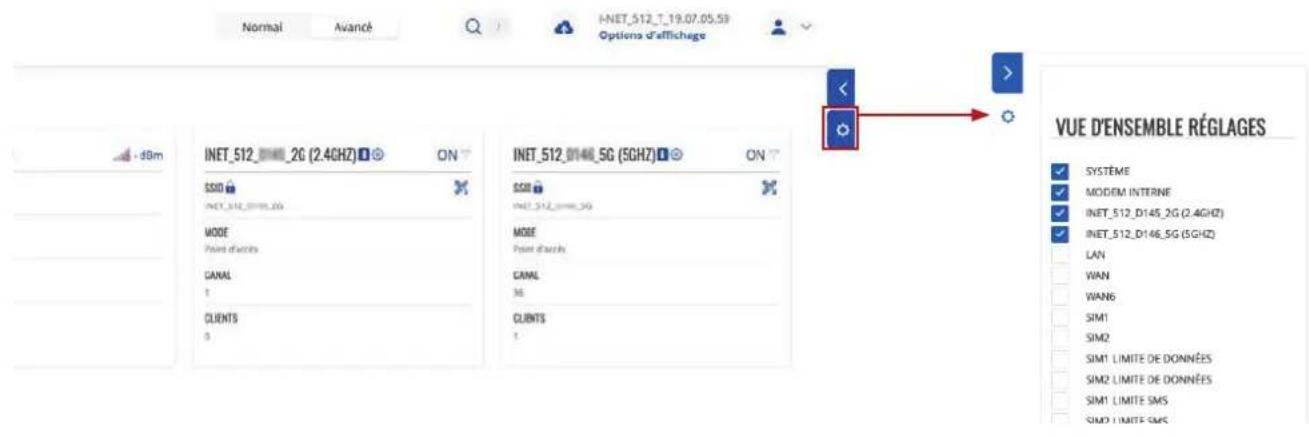

- Ajout de plus de widgets....17
- Déblocage carte SIM - code PUK......17

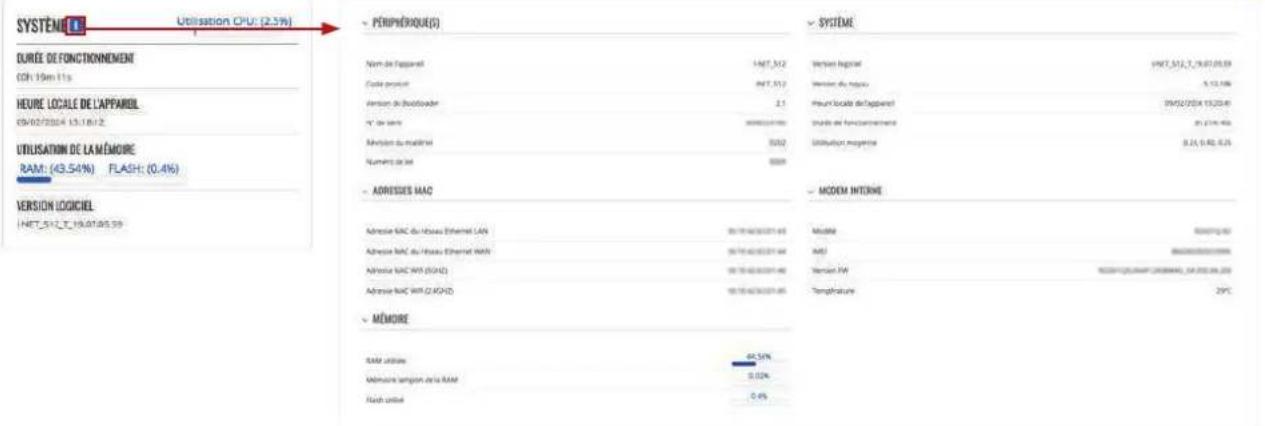

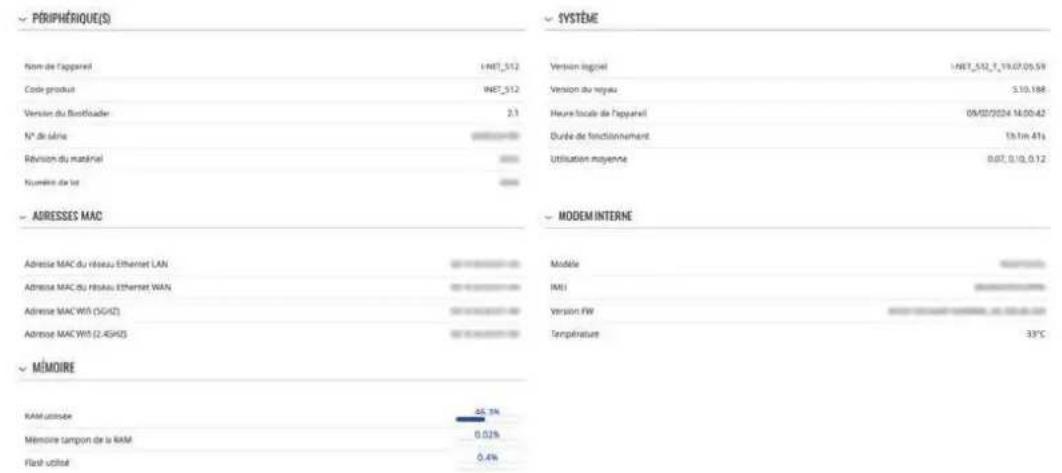

1.2 Menu Statut > Système .....18
1.3 Menu Statut > Réseau....19

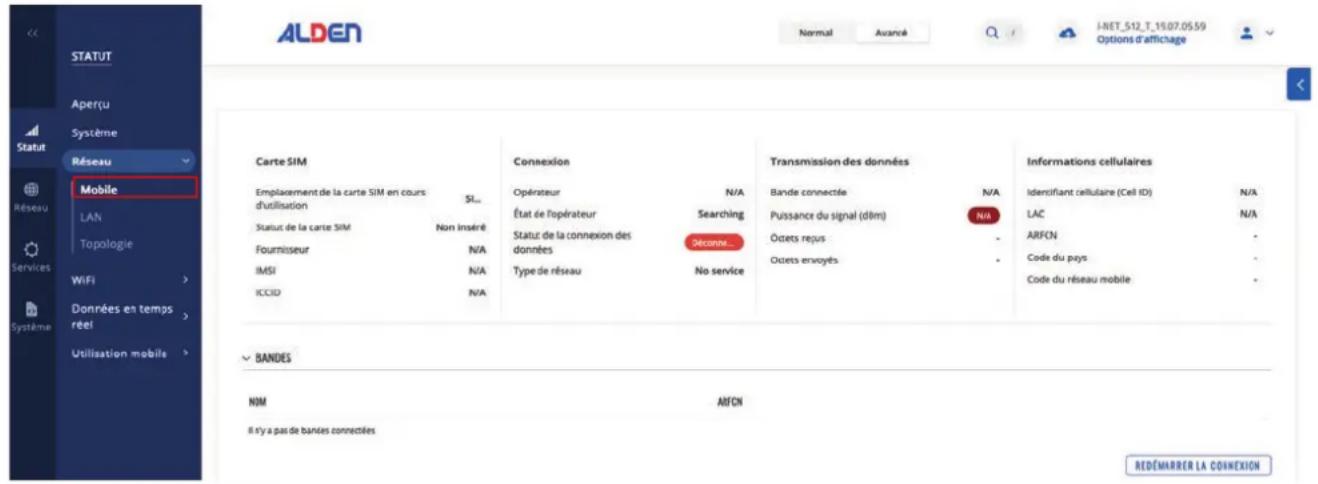

1.3.1 Menu Statut > Réseau > Mobile .....19
1.3.2 Menu Statut > Réseau> LAN .....21

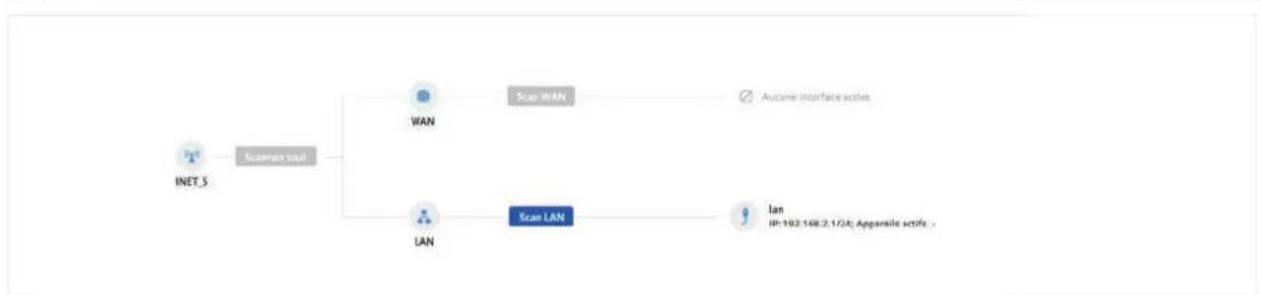

1.3.3 Menu Statut > Réseau> Topologie .....21
1.3.2 WiFi 22

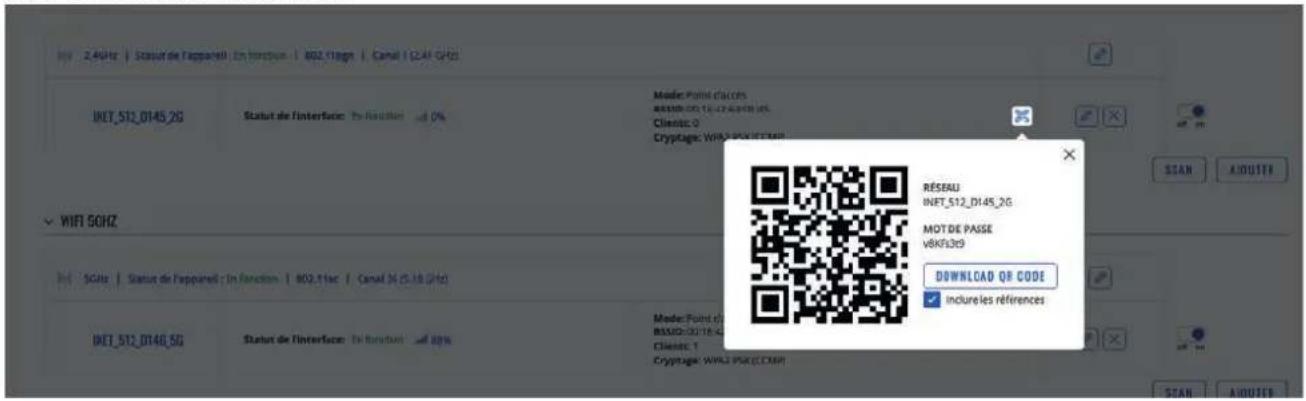

1.4 Menu Statut > WiFi 22

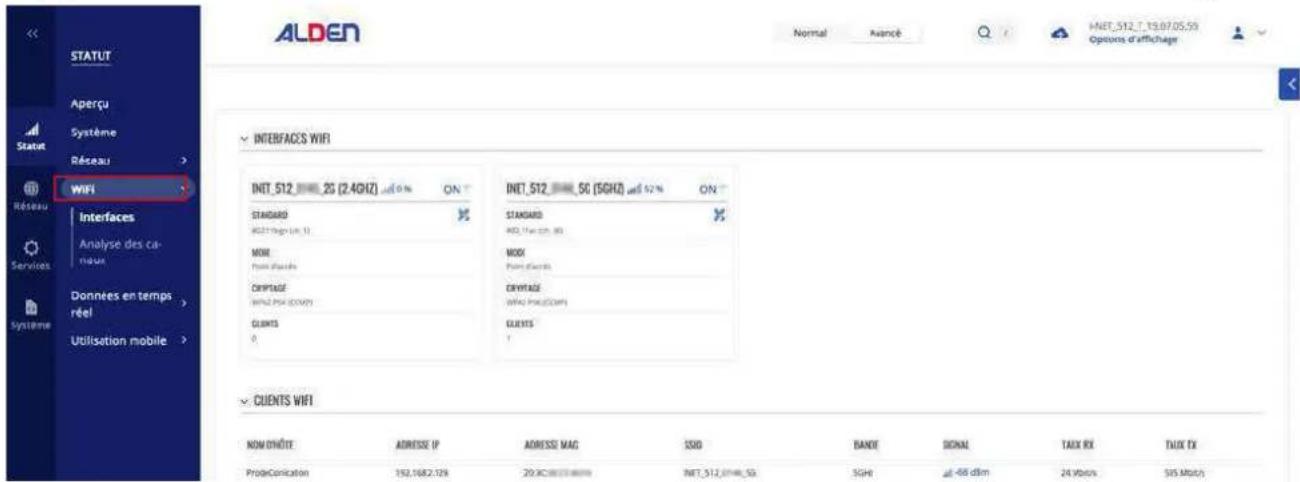

1.4.1 Menu Statut > WiFi > Interface.....22

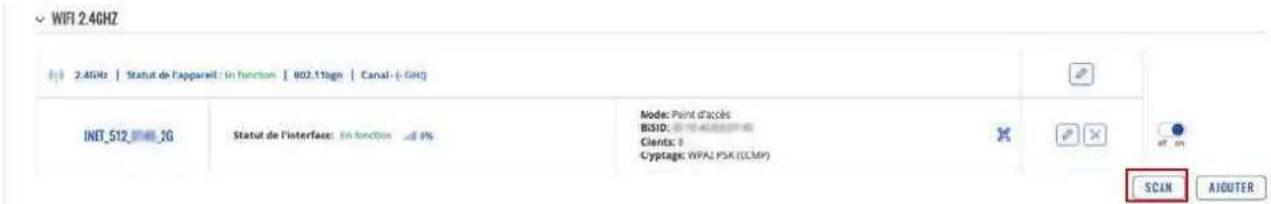

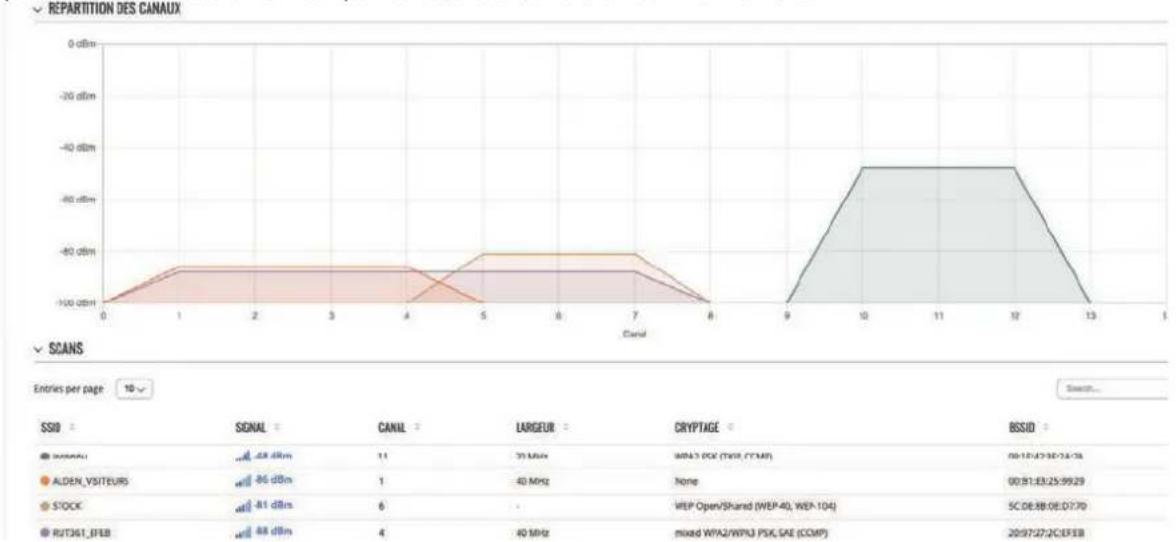

1.4.2 Menu Statut > WiFi > Analyse des canaux22
1.5. Menu Statut > Données en temps réel .....23

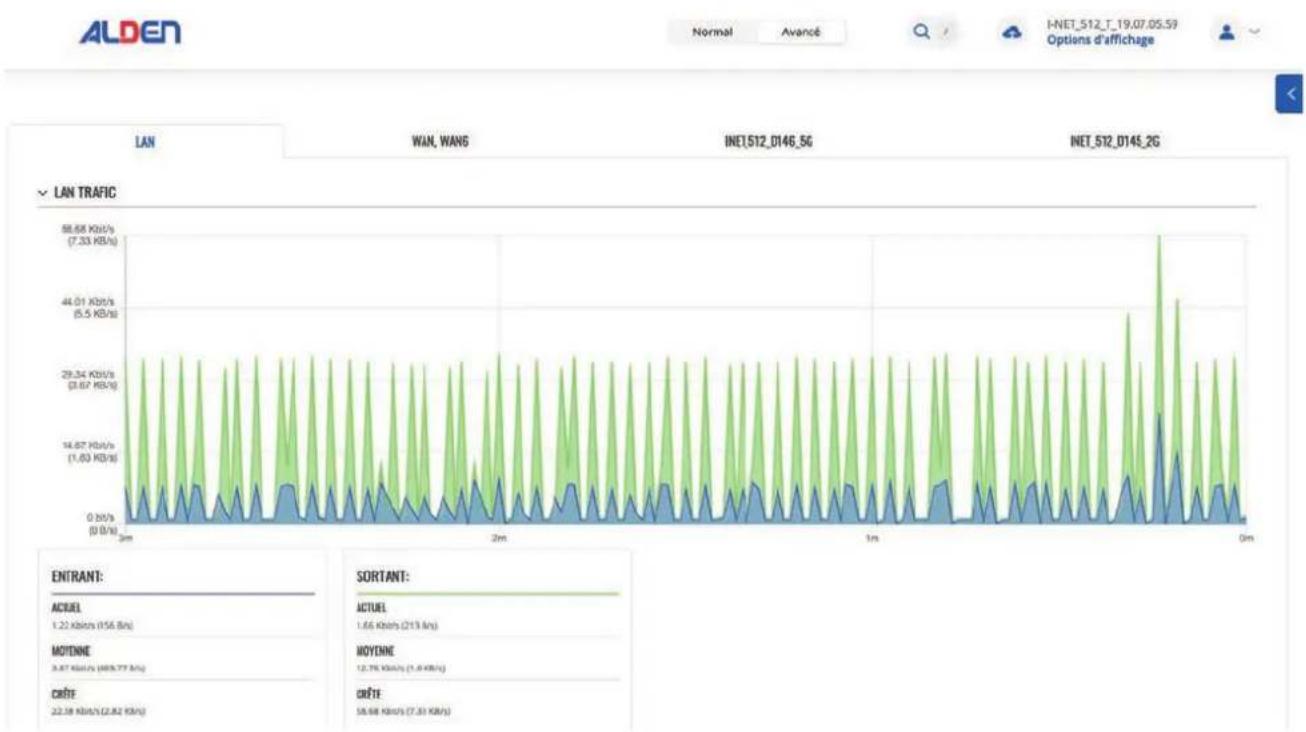

1.5.1 Menu Statut > Données en temps réel > Trafic 23

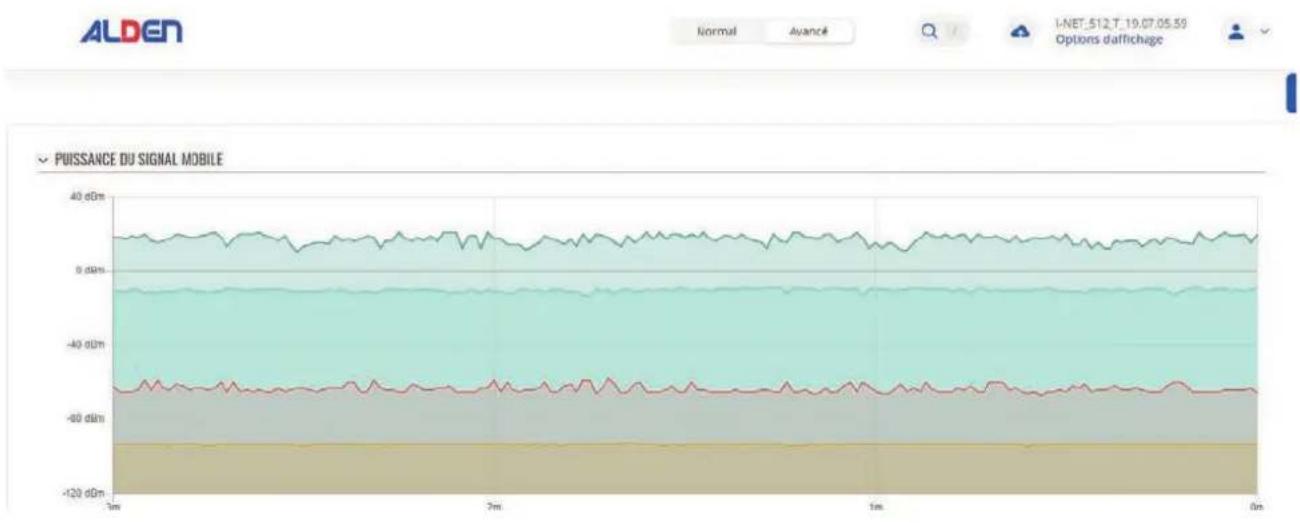

1.5.2 Menu Statut > Données en temps réel > Signal mobile....24

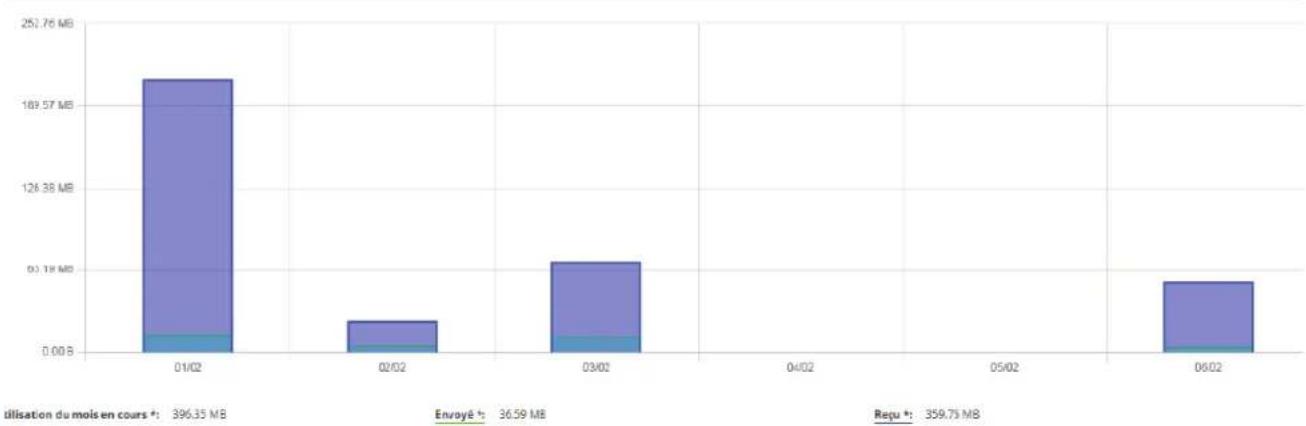

1.6 Menu Statut > UTILISATION MOBILE .....25
Menu Réseau.... 26-70
- Menu Réseau ......26
2.1 Menu Réseau > Mobile....26
2.1.1 Menu Réseau > Mobile > Général .....26

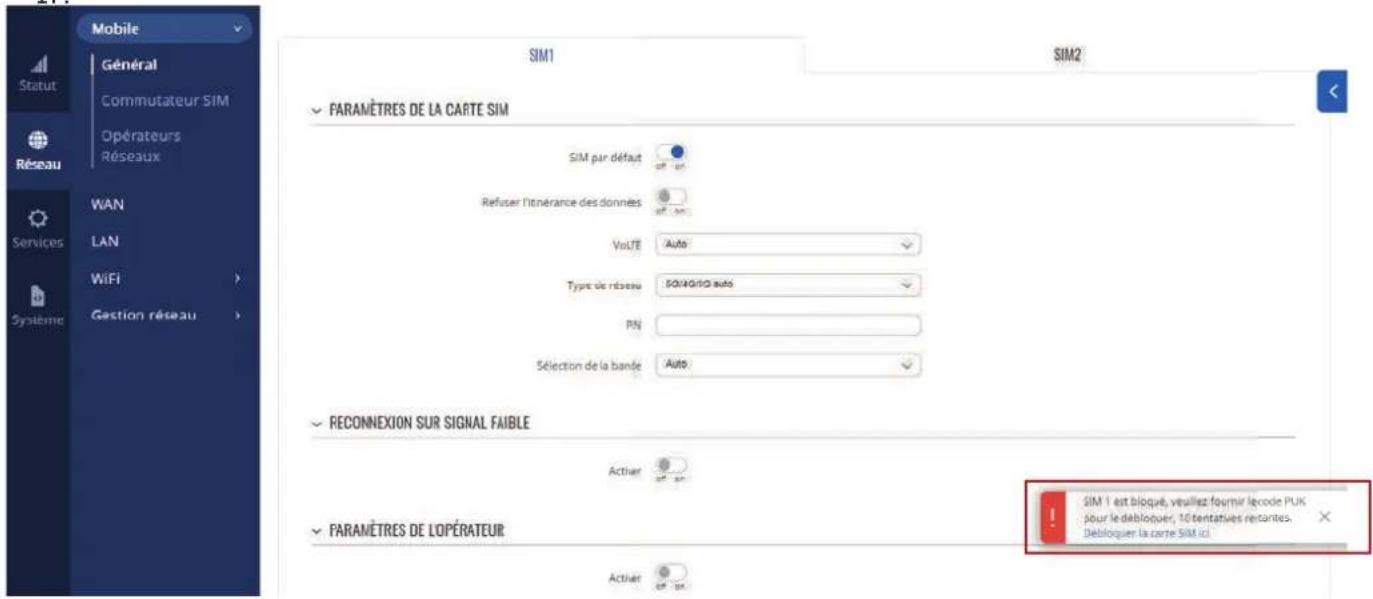

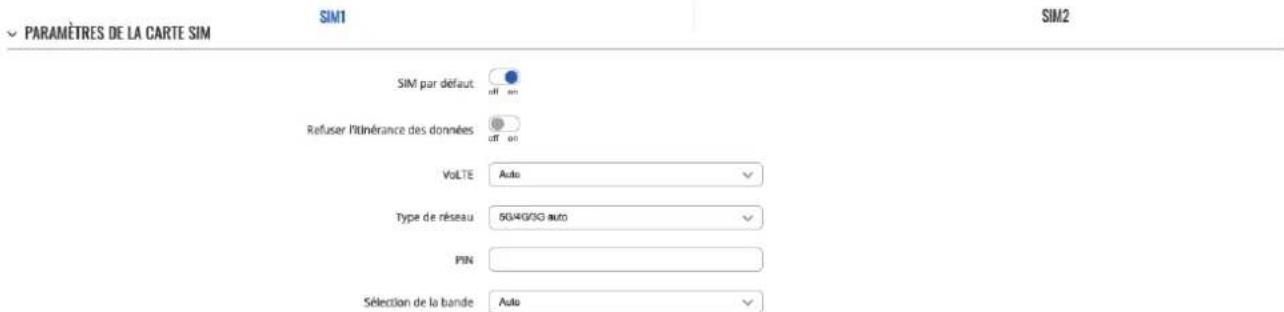

- Paramètres de la carte SIM ....26
- Reconnexion sur signal faible....27
- Paramètres de l'opérateur ......27
- Paramètres de limite de SMS ......27
- USSD....28

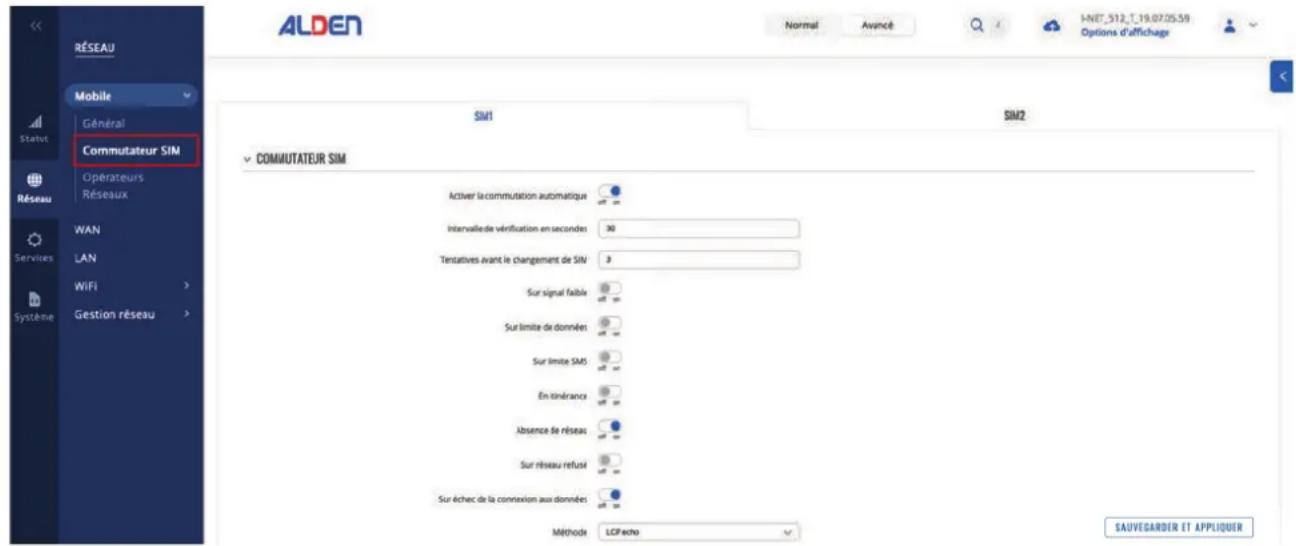

2.1.2 Menu Réseau > Mobile > Commutateur SIM 29

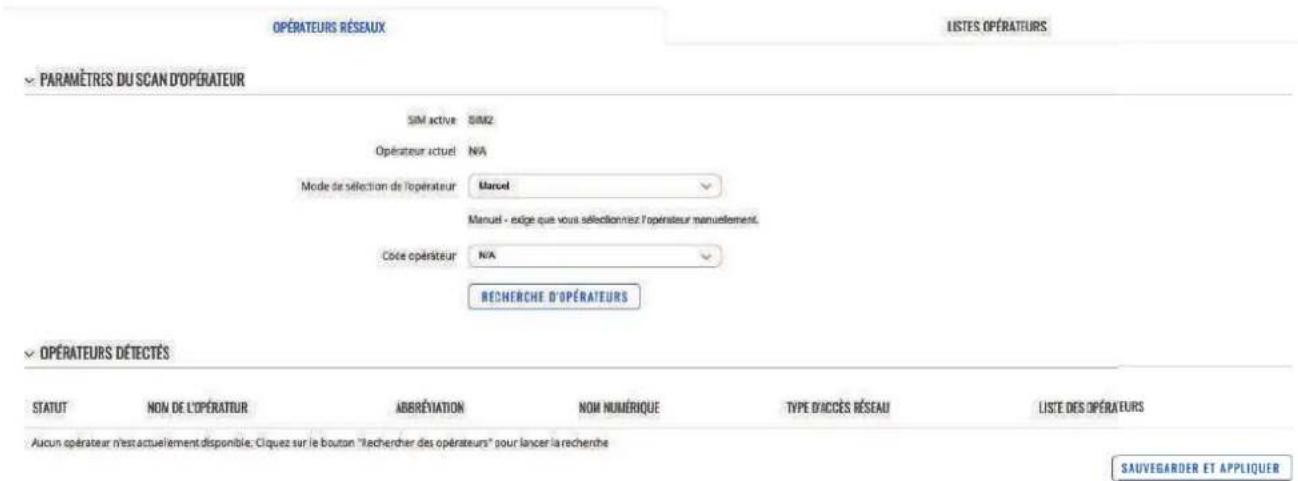

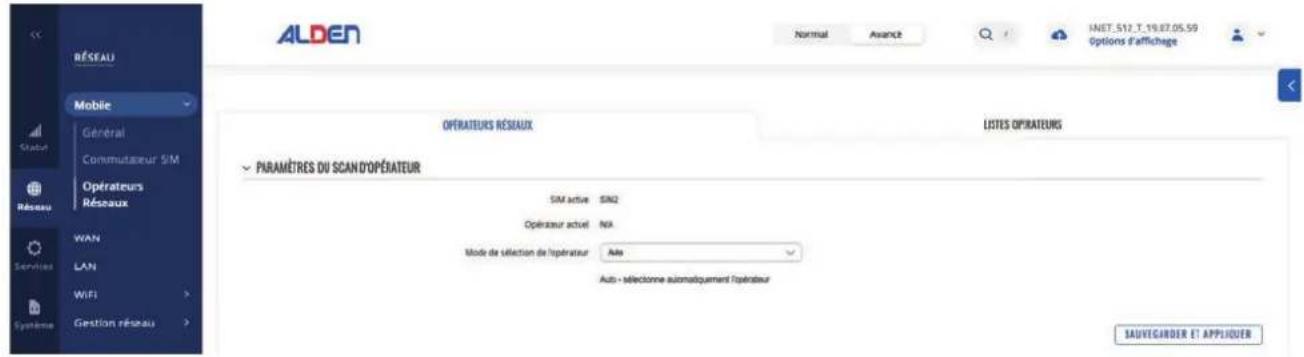

2.1.3 Menu Réseau > Mobile > opérateurs réseaux ....30
- Sélection manuelle de l'opérateur....30

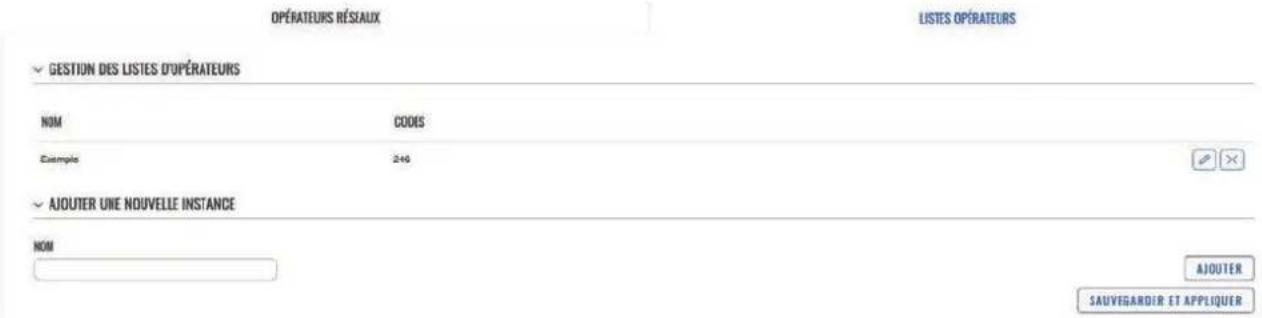

- Liste des opérateurs ....31
2.2 Menu Réseau > WAN (Mode Avancé) .....32
- Interfaces WAN....32
- Ajouter une nouvelle instance ....32
- Paramétrage des interfaces ....32
- Réglages Généraux ....33

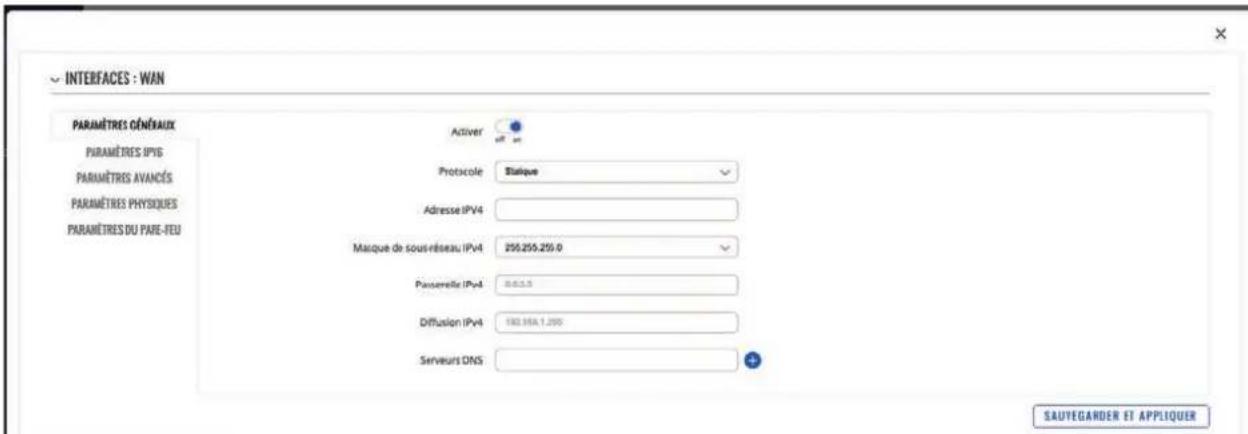

- Réglages Généraux : Statique....33

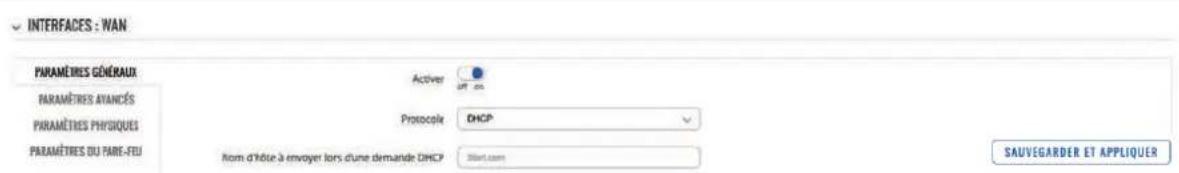

- Réglages Généraux : DHCP....34
- Réglages Généraux : DHCPv6 ....34

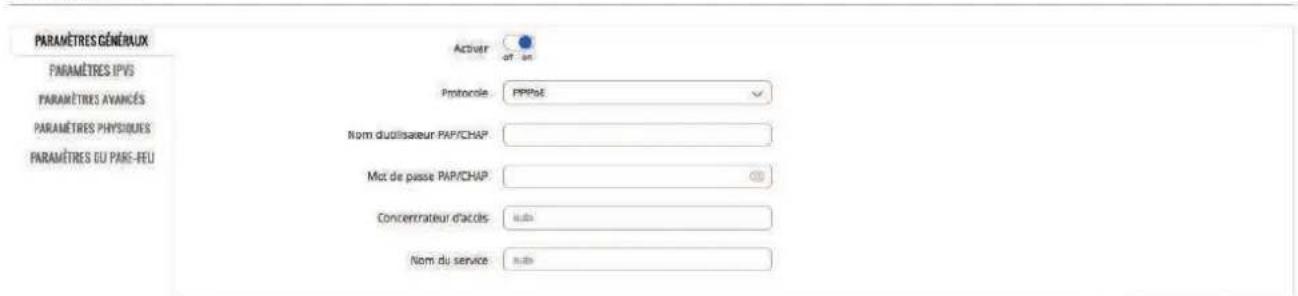

- Réglages Généraux : PPPoE ....35

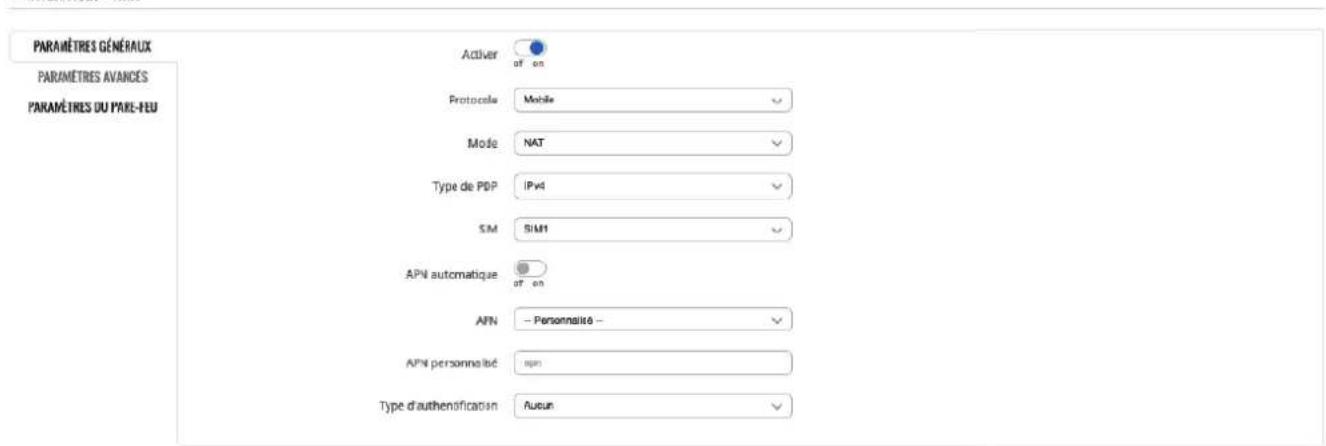

- Réglages Généraux : mobile....35
- Mode : NAT....35

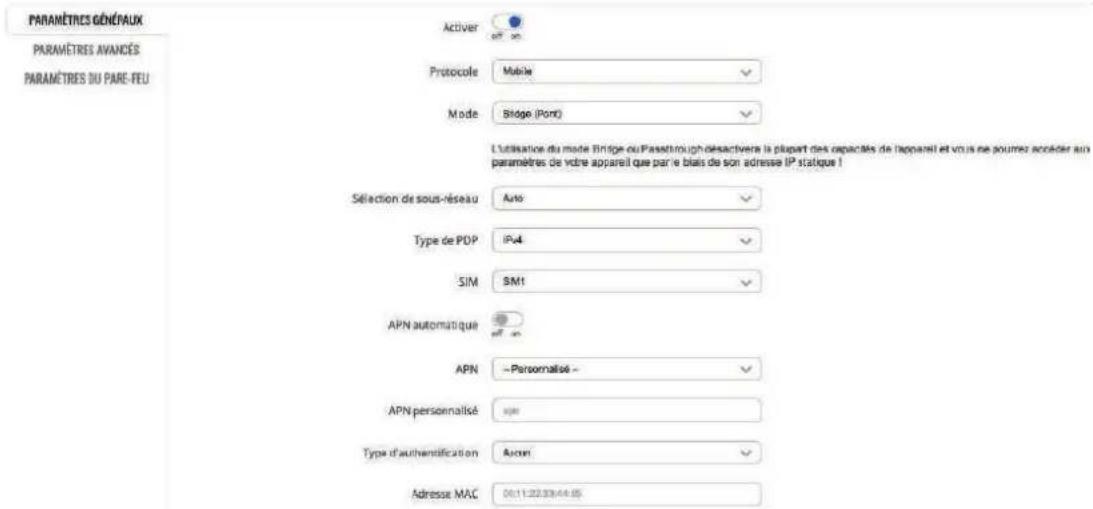

- Mode : Bridge (Pont)....37
- Paramètres IPv6 : protocole Statique .....40
- Paramètres IPv6 : protocole DHCPv6......41
- Paramètres IPv6 : PPPoE 41

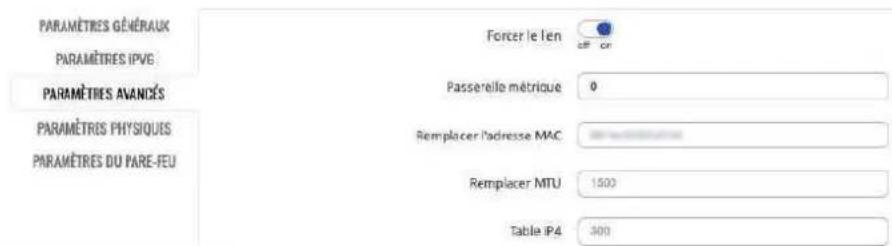

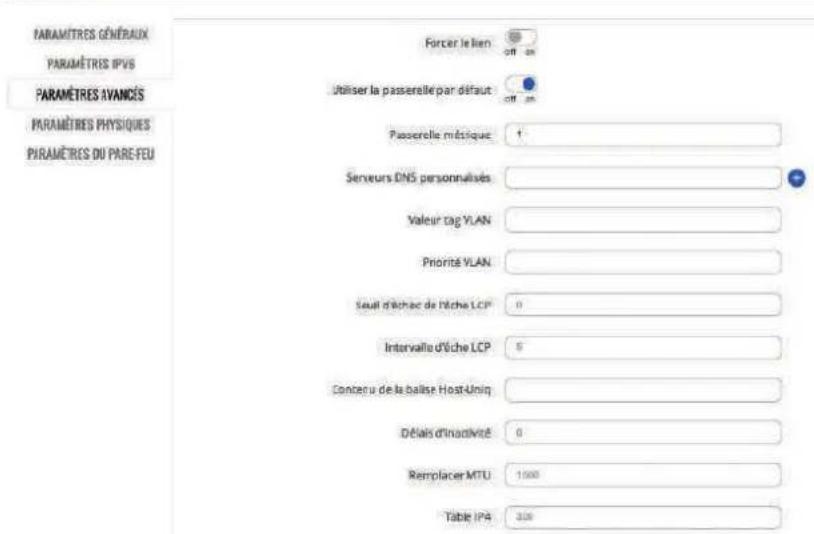

- Paramètres avancés : protocole Statique.....42

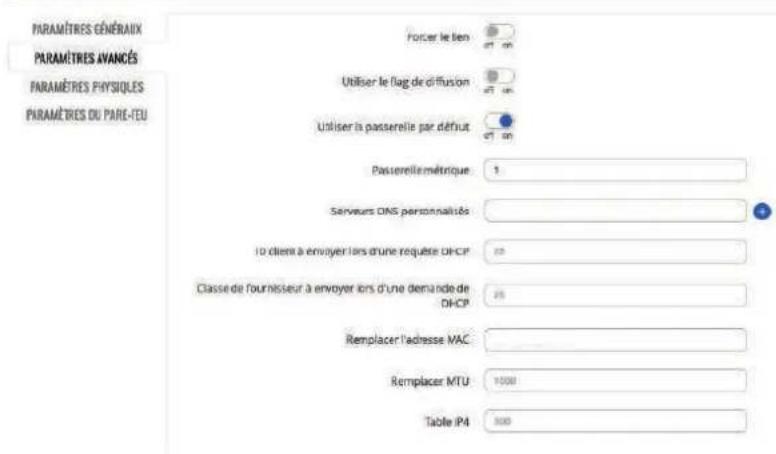

- Paramètres avancés : protocole DHCP ......43

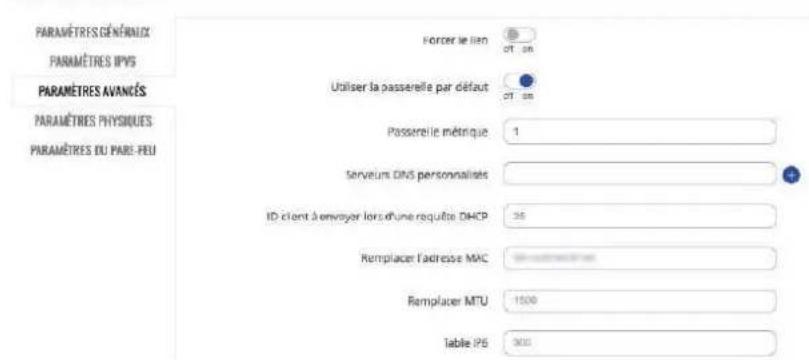

- Paramètres avancés : Protocole DHCPv6......44
- Paramètres avancés : Protocole PPPoE .....45
- Paramètres avancés : Protocole mobile.....46
- Paramètres avancéBratocole mobile > Limite de données mobiles....46
- Paramètres physiques ....47
- Paramètres du pare-feu 47
2.3 Menu Réseau > LAN ....48
- Interfaces LAN....48
- Ajouter une nouvelle instance ....48

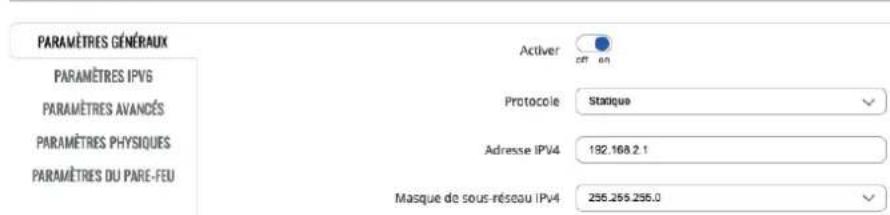

- Paramètres généraux ....48

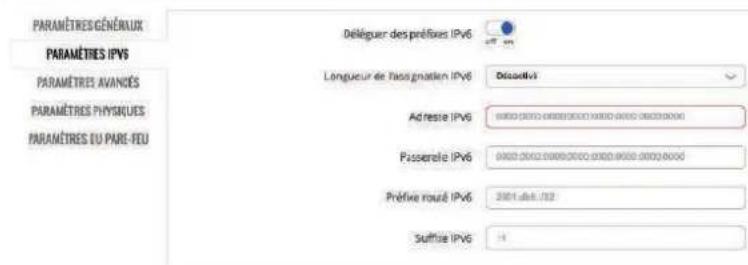

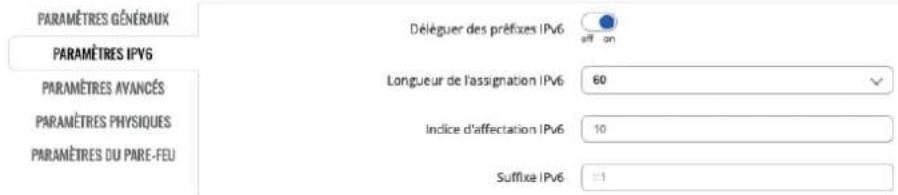

- Paramètres IPV6....49

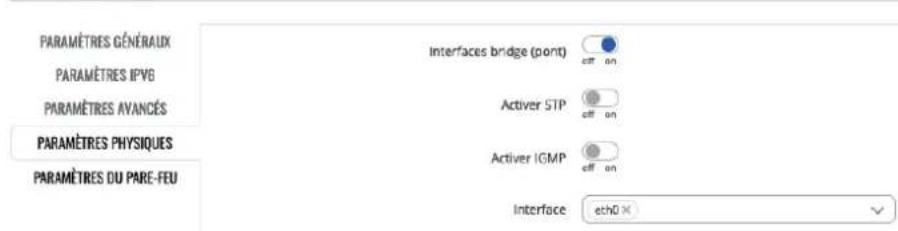

- Paramètres physiques ....50
- Paramètres du pare-feu 50

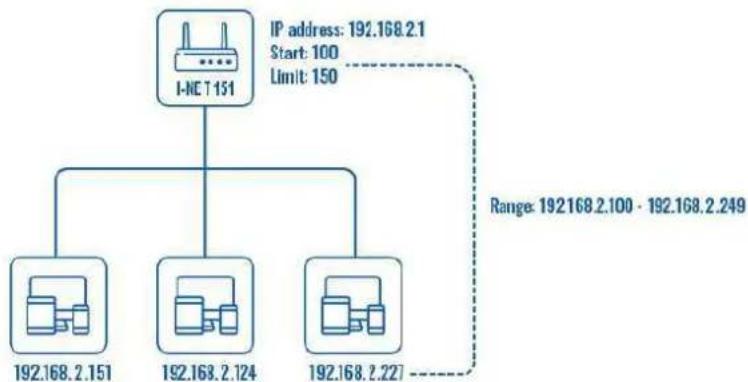

- Serveur DHCP....51

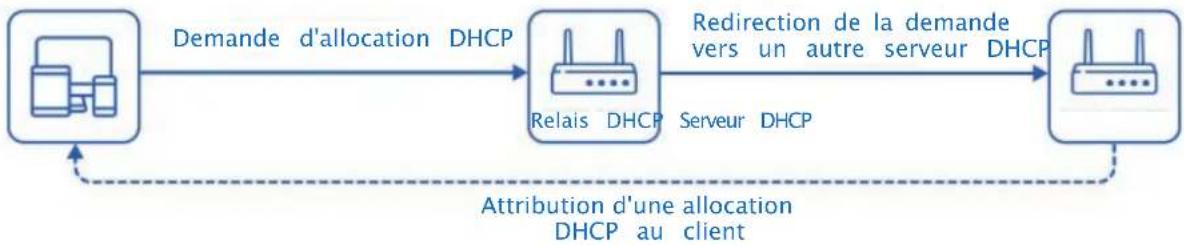

- Serveur DHCP : configuration générale .....51

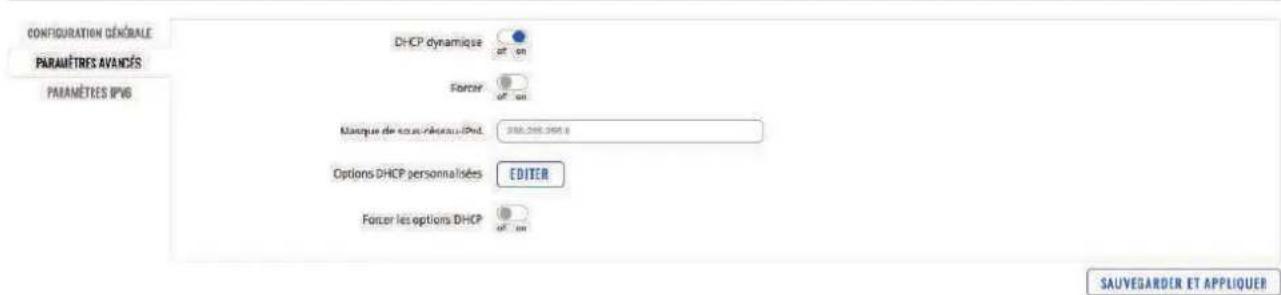

- Serveur DHCP : paramètres avancés ....52

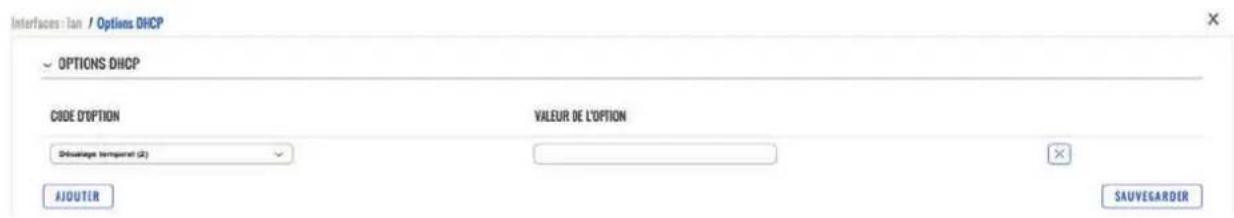

- Options DHCP personnalisées ....53

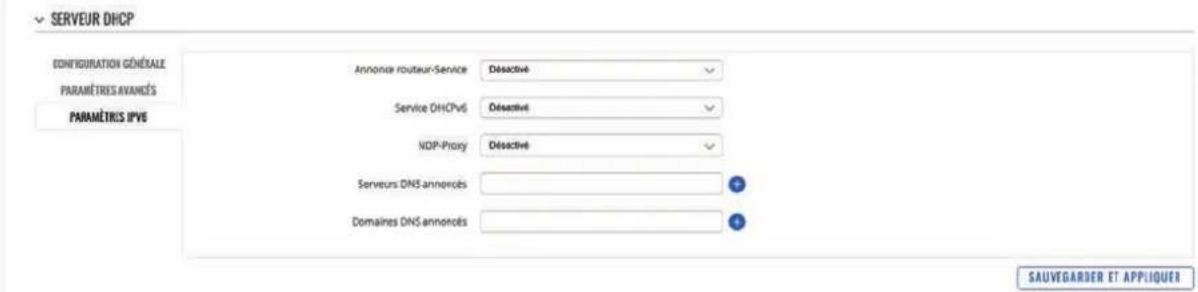

- Serveur DHCP : paramètres IPv6 ....53

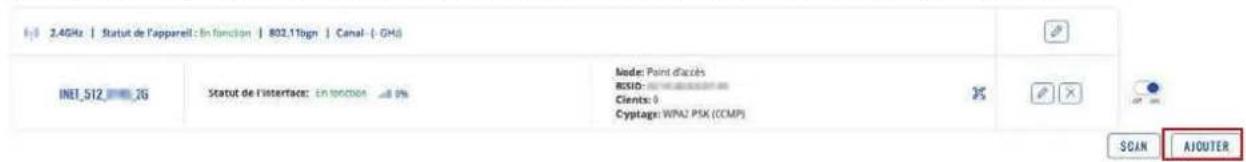

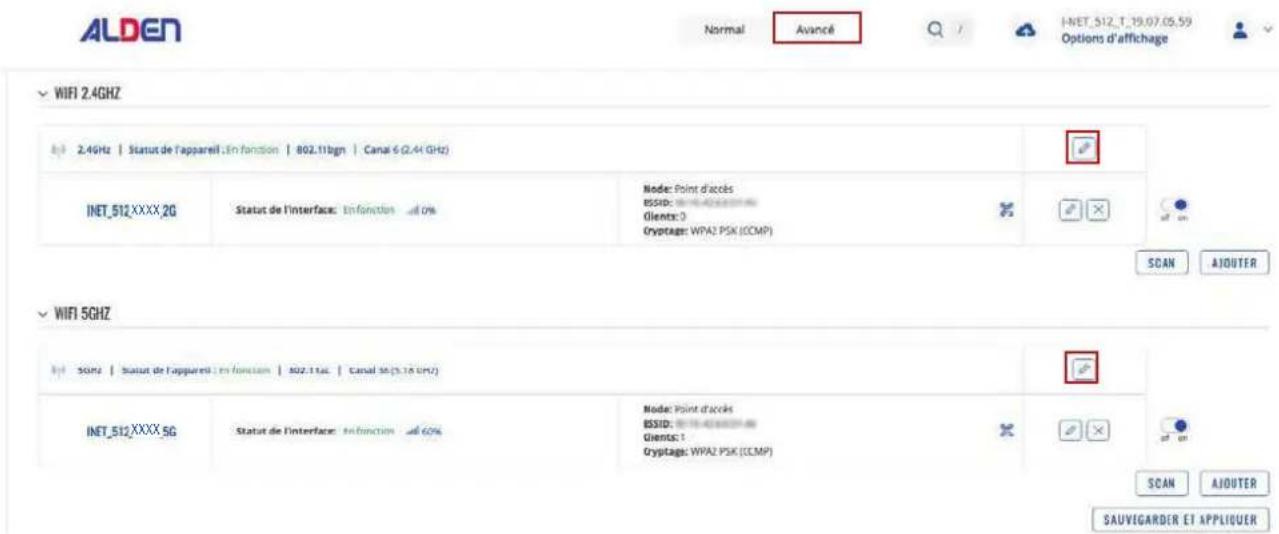

2.4 Menu Réseau >WiFi....54

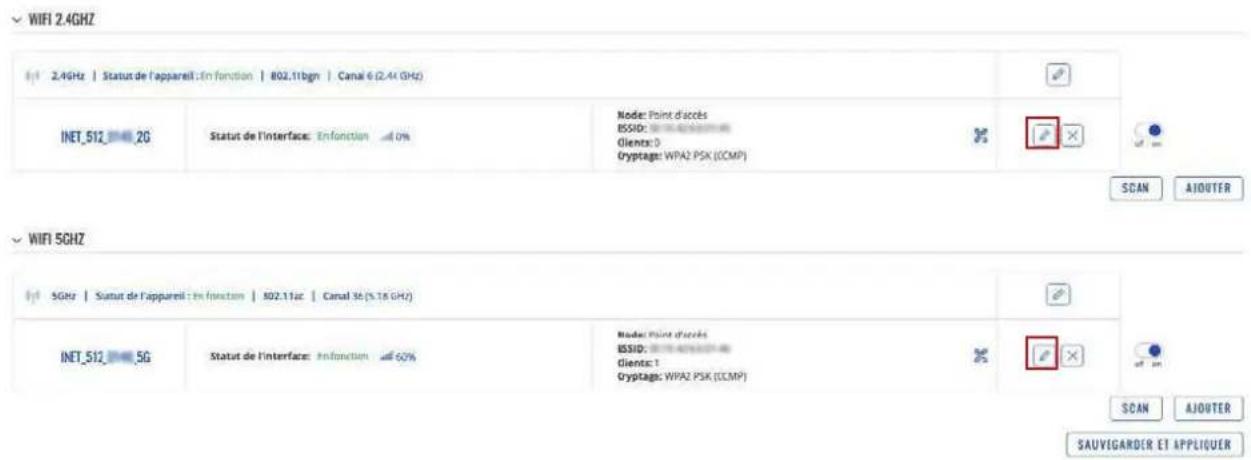

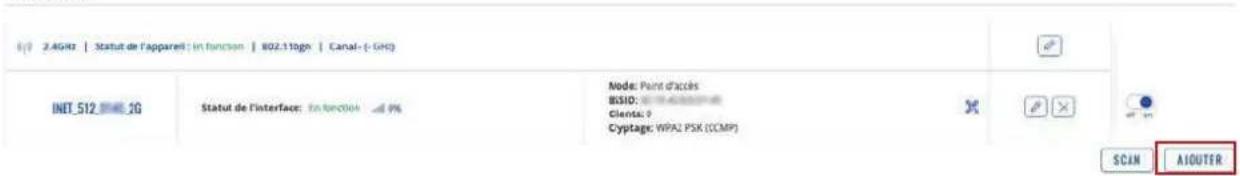

- SSID 54

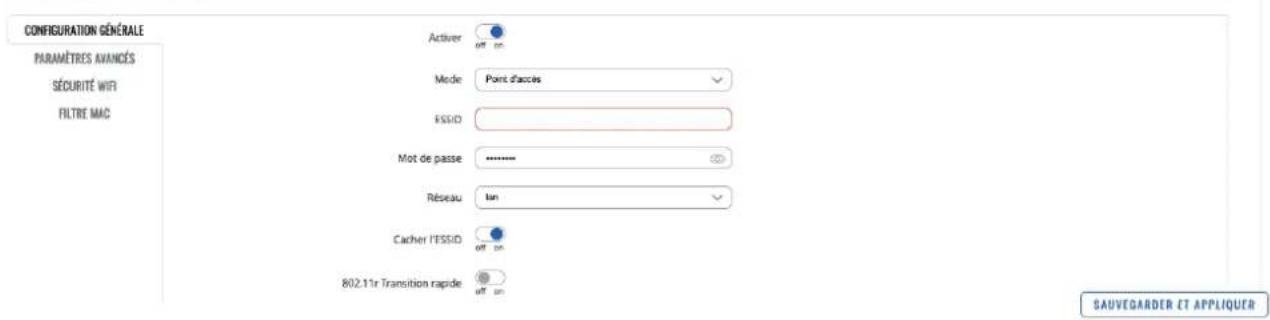

- Configuration générale ....55

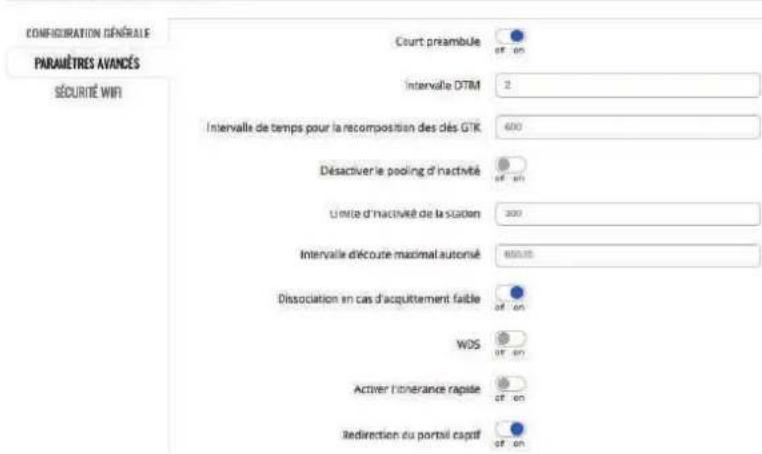

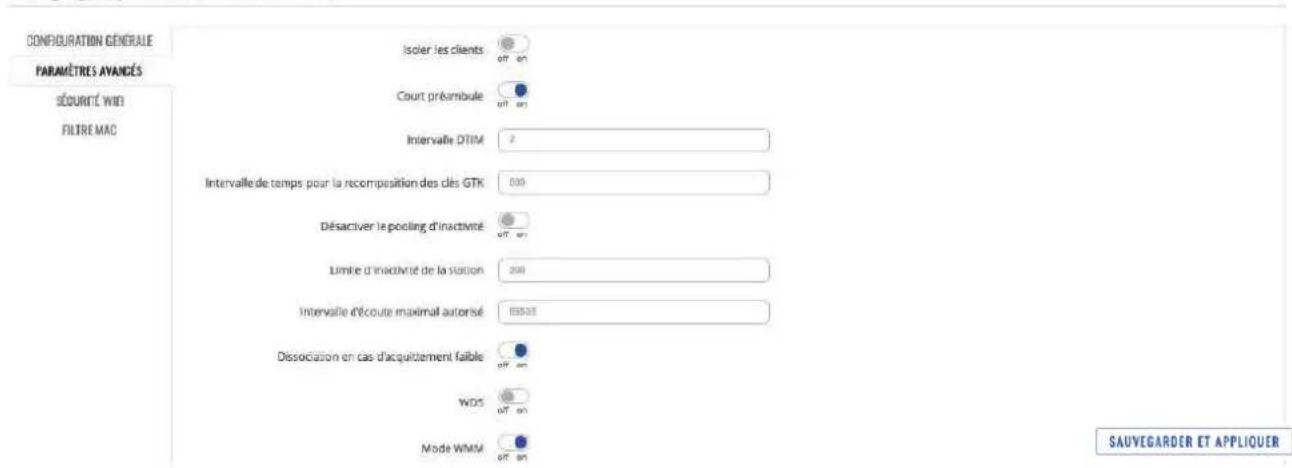

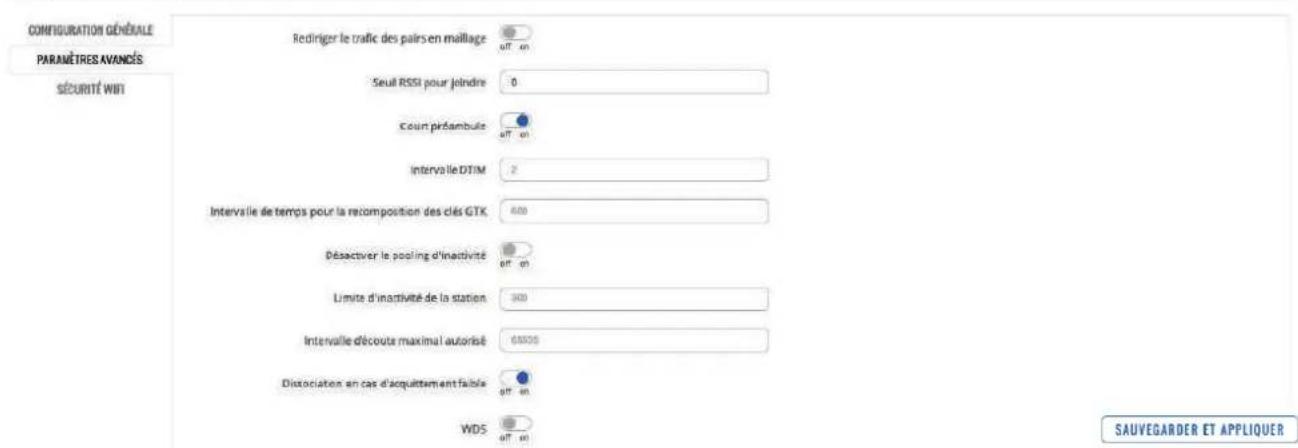

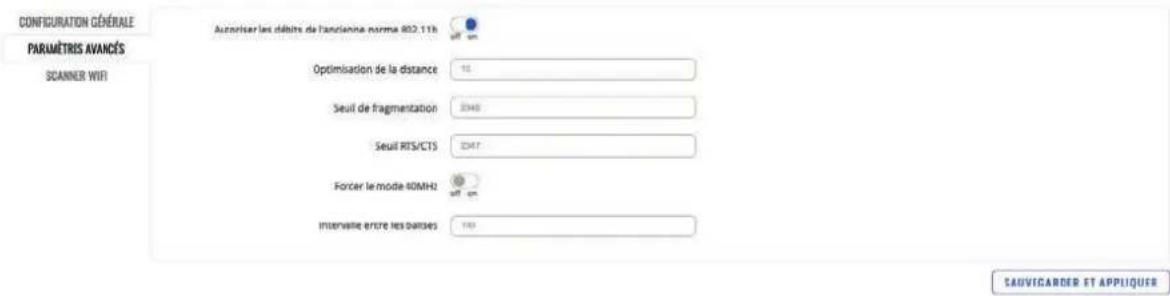

- Paramètres avancés : Mode points d'accès .....59
- Paramètres avancés : Mode Client et Multi AP...60

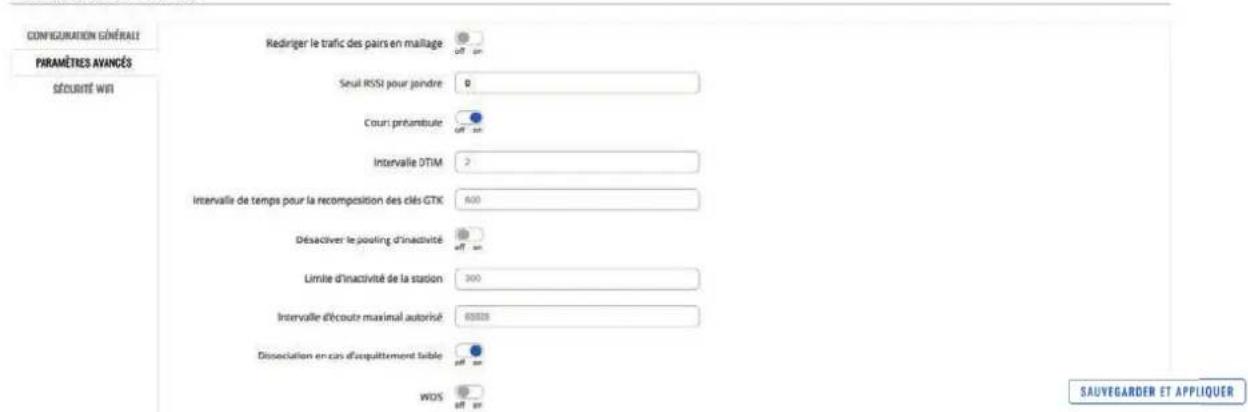

- Paramètres avancés : Mode Mailles......61
- Sécurité WiFi 62
- Filtre MAC....62
- Mode client....63

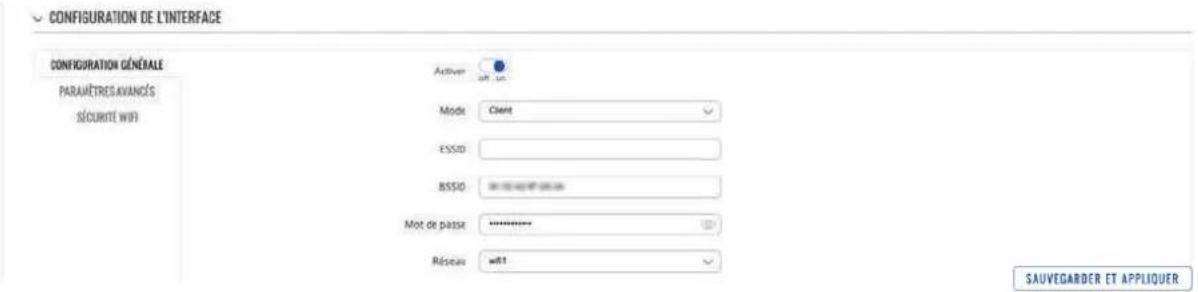

- Configuration du mode client....63

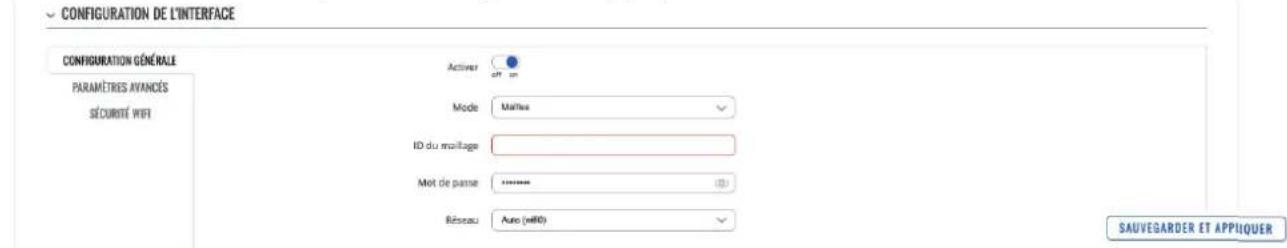

- Mode maillage (ou MESH) 64
- Nœud de maillage....65
- Points d'accès multiples ....65
- Paramètres généraux ....66
- Points d'accès 66

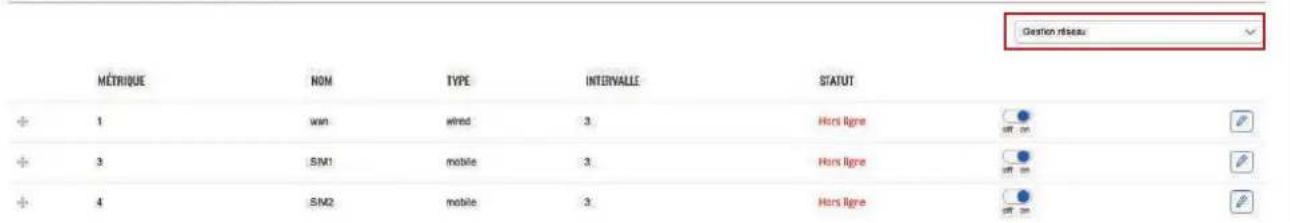

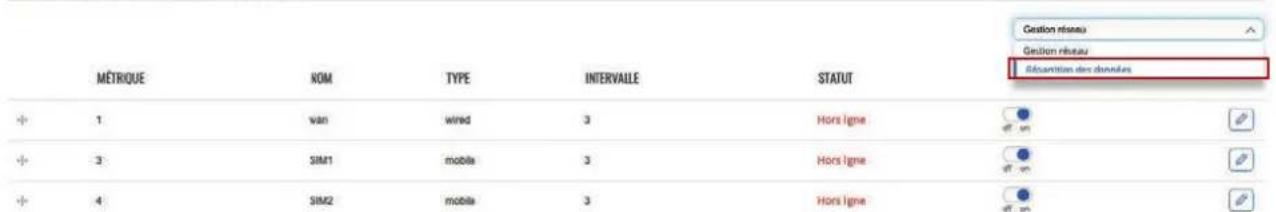

2.5 Menu Réseau > GESTION RÉSEAU....68
- Configuration de l'interface....68

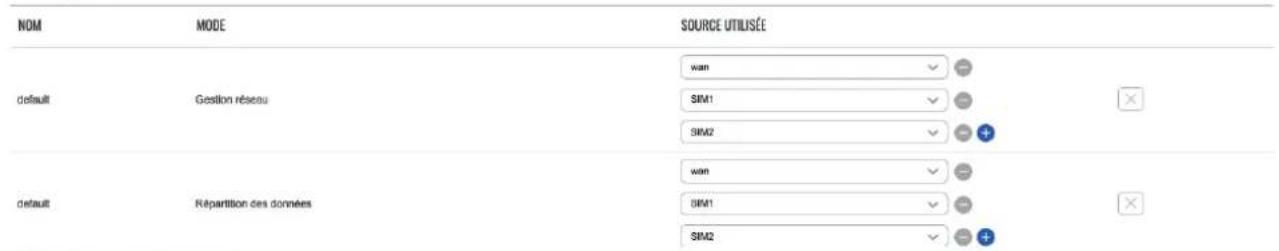

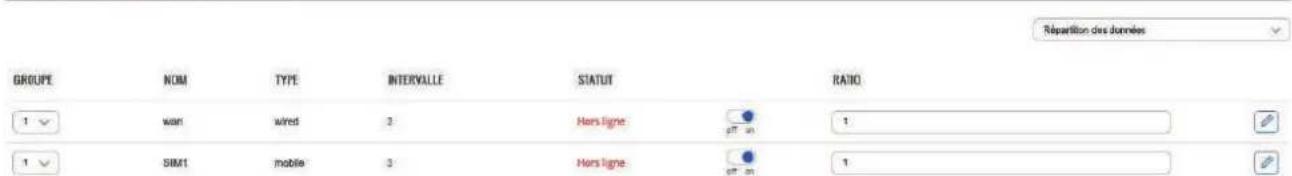

- Répartition des données....69

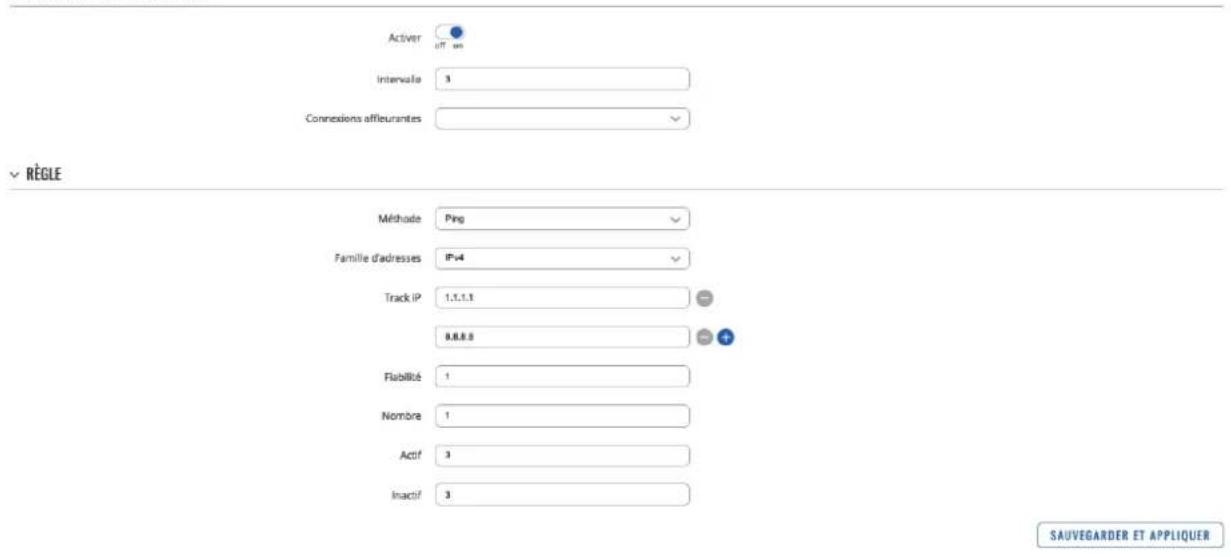

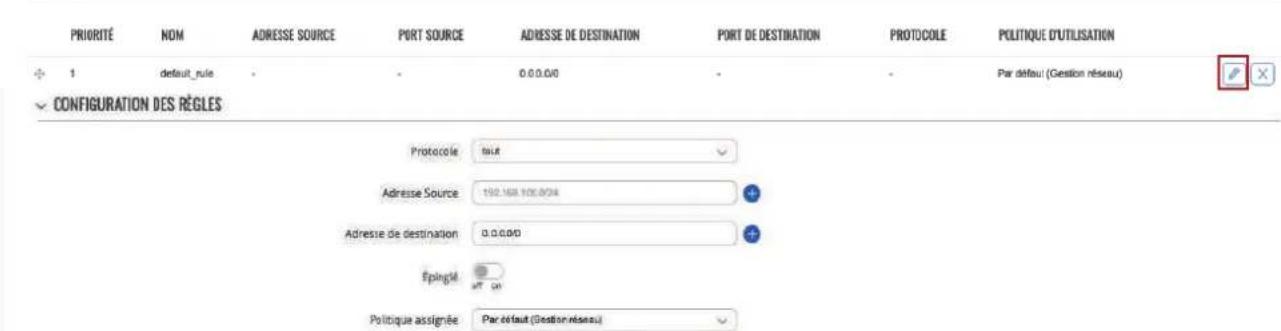

- Règles....70
- Politique ....70
Menu Services 71-99
- Menu SERVICES ....71

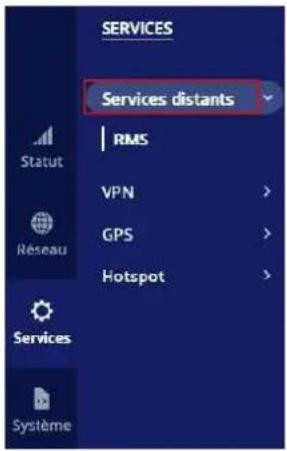

3.1 Menu SERVICES > Services distants .....71
3.1.1 Menu SERVICES > Services distants > RMS71
3.2 Menu SERVICES > VPN....72

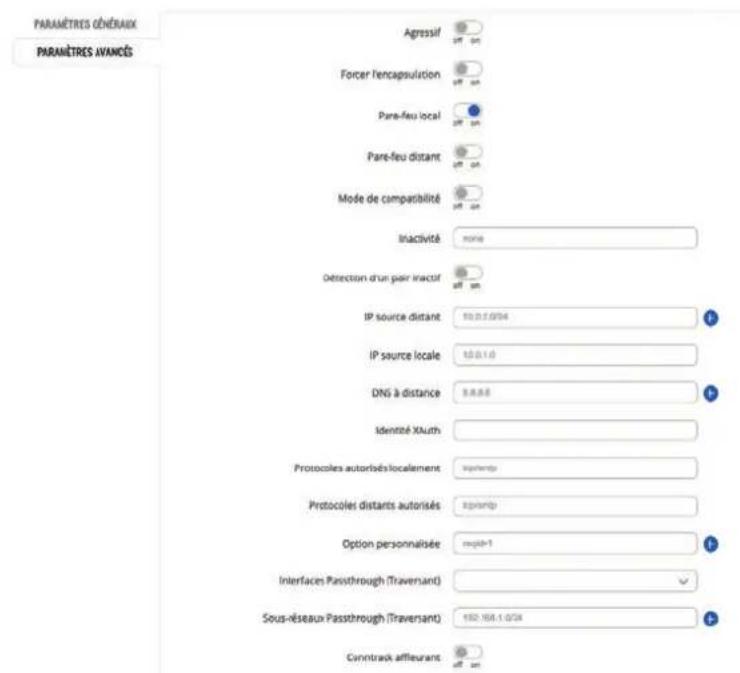

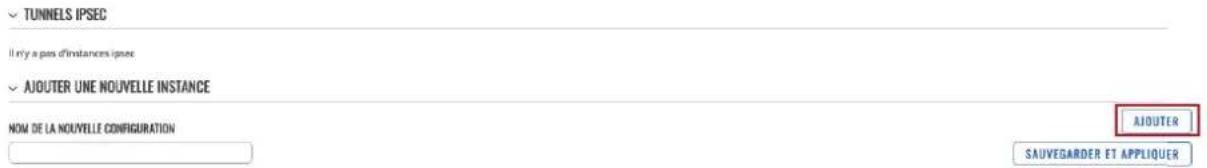

3.2.1 Menu SERVICES > VPN > IPSEC.....72
- Paramètres généraux secrets ......73

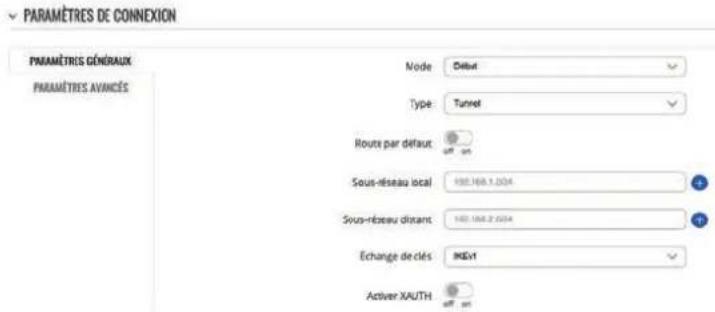

- Instance IPsec : paramètres de connexion
- Paramètres généraux ....74

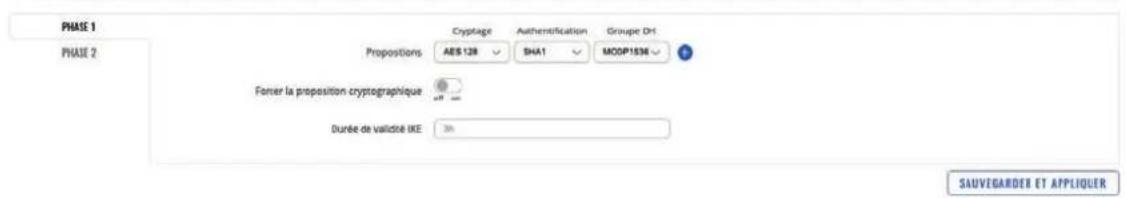

- Notes complémentaires :......76
3.2.2 Menu SERVICES > VPN > OPENVPN......77

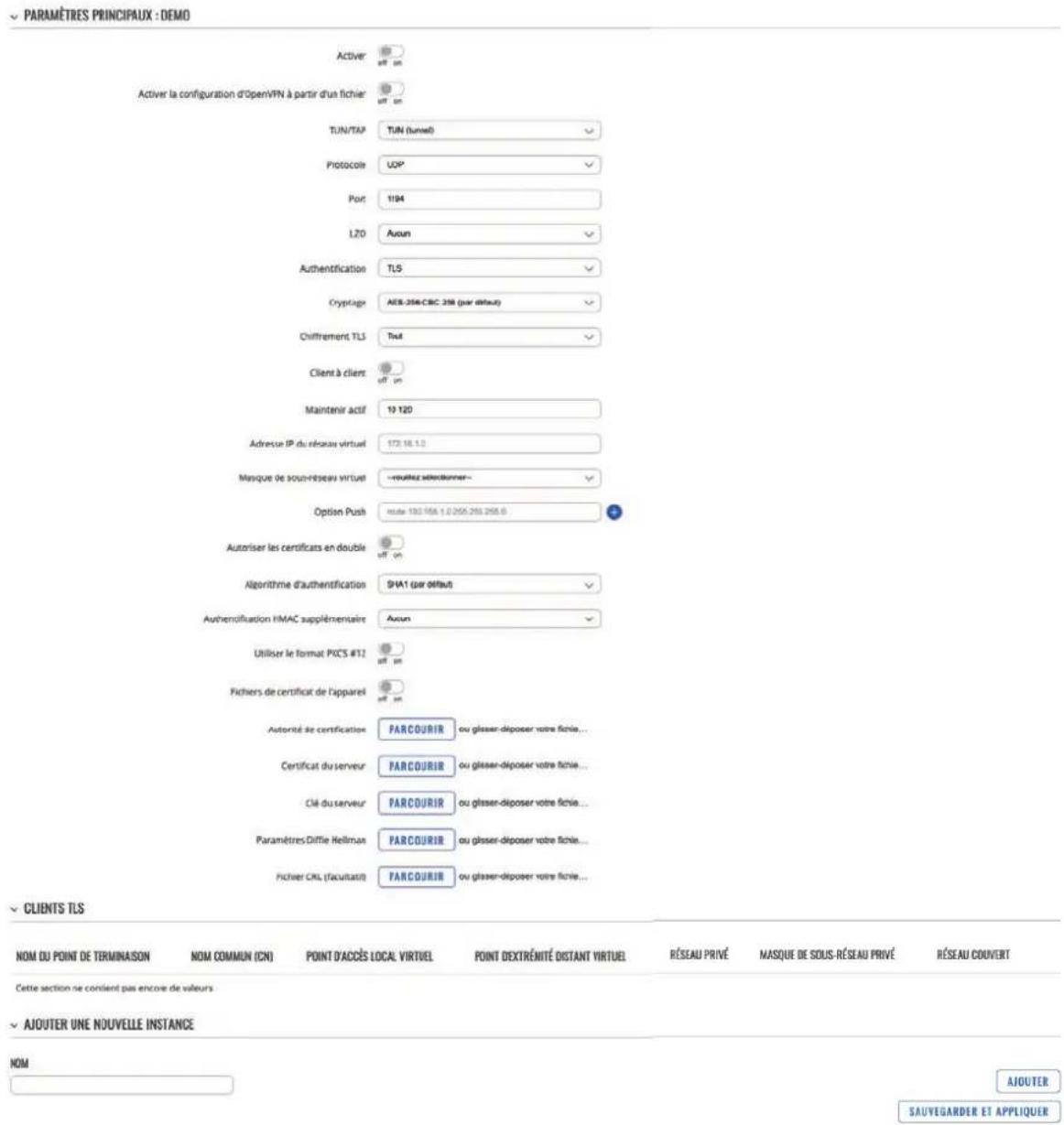

- OPENVPN > Serveur .....77

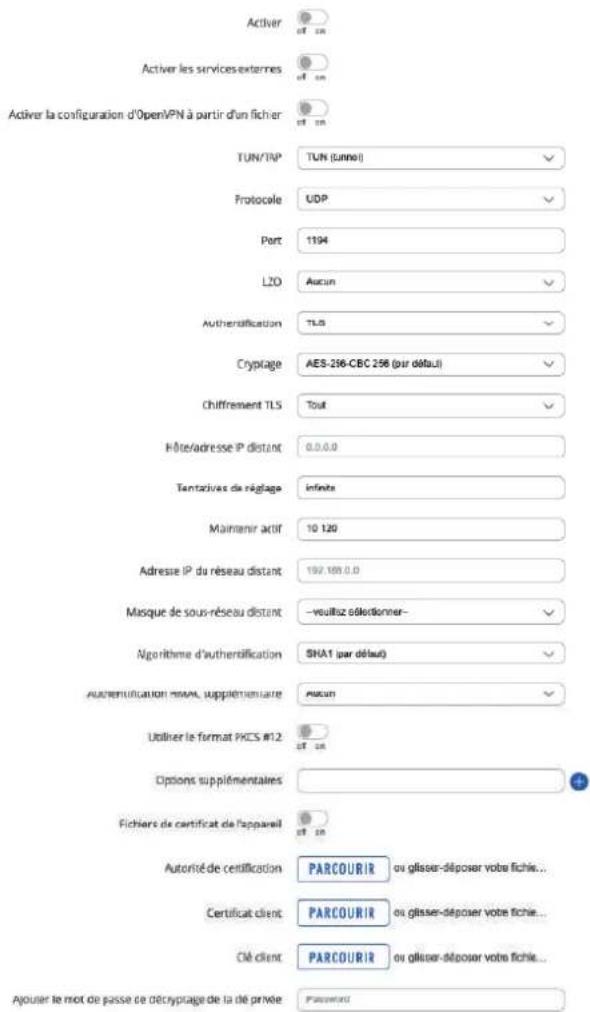

- OPENVPN > Client.....81

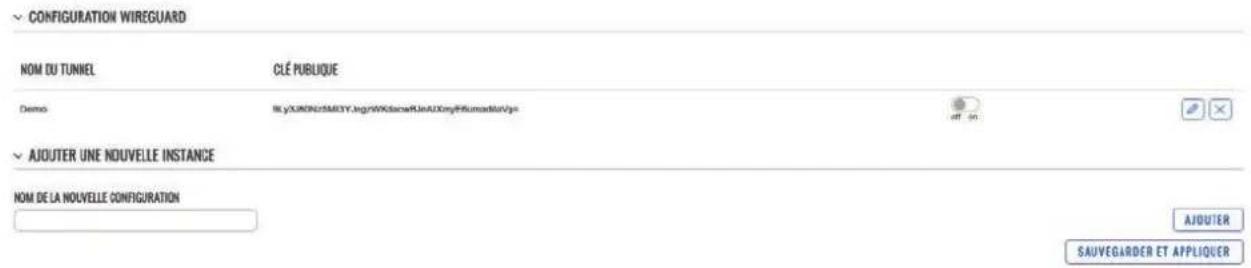

3.2.3 Menu SERVICES > VPN > WireGuard .....86

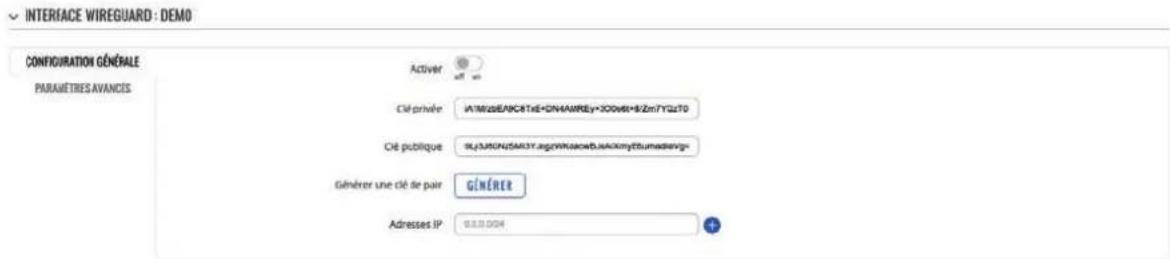

- Interface WireGuard > Configuration générale86
- Interface WireGuard > Paramètres avancés....87

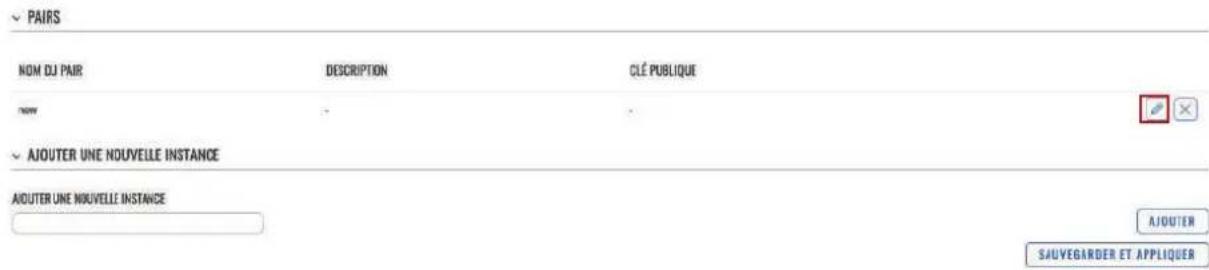

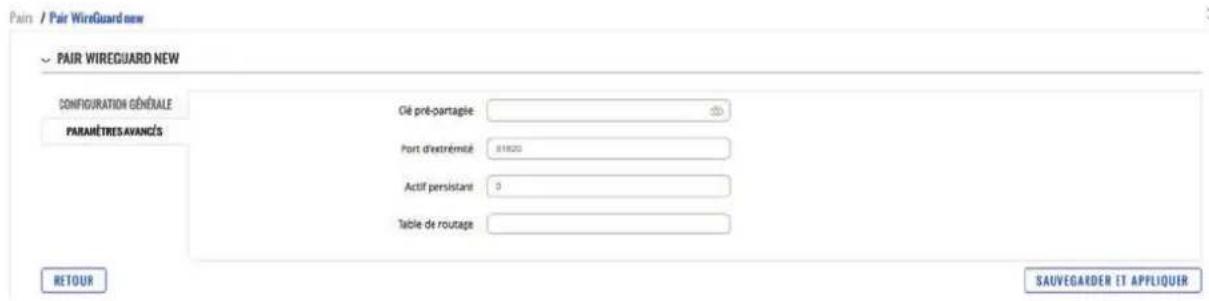

- Interface WireGuard > Pairs......87

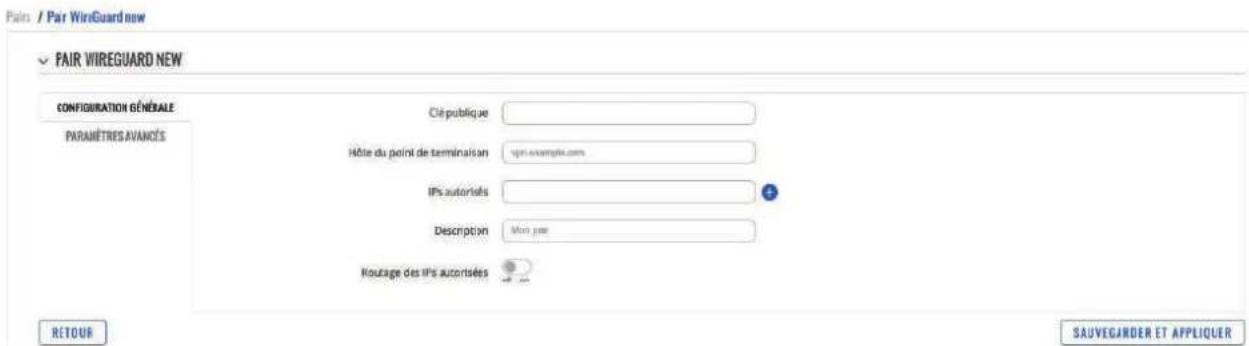

- Pairs > Configuration générale....87
3.3.1 Menu SERVICES > GPS > Général.....91

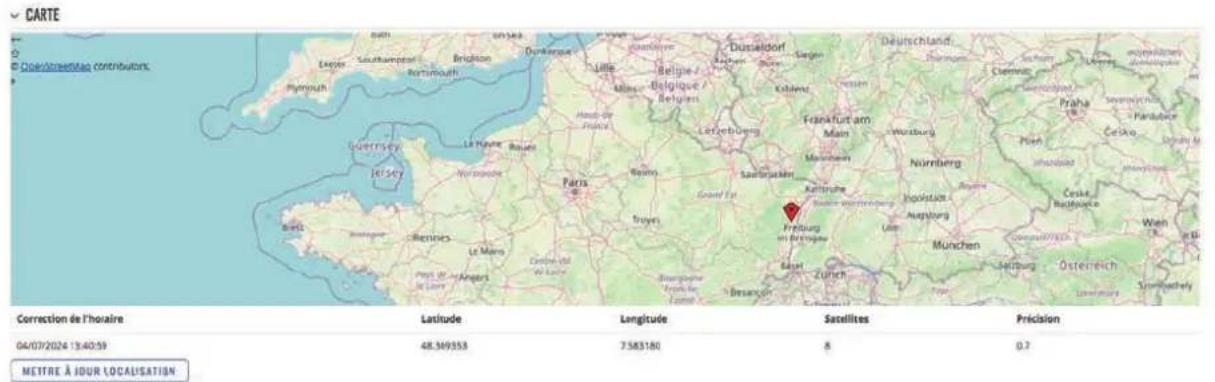

3.3.2 Menu SERVICES > GPS > Carte .....91
3.4 Menu SERVICES > Hotspot 92

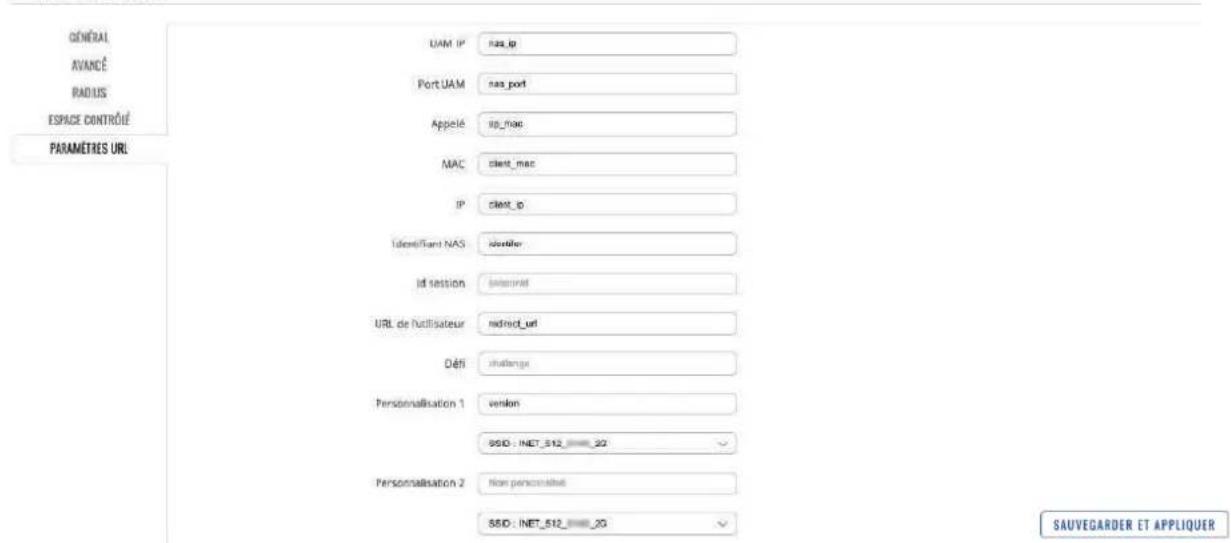

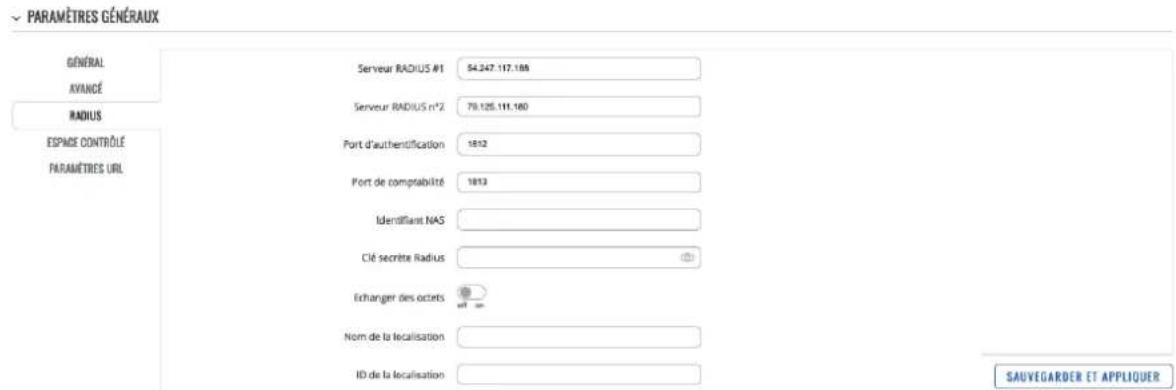

3.4.1 Menu SERVICES > Hotspot > Général .....92

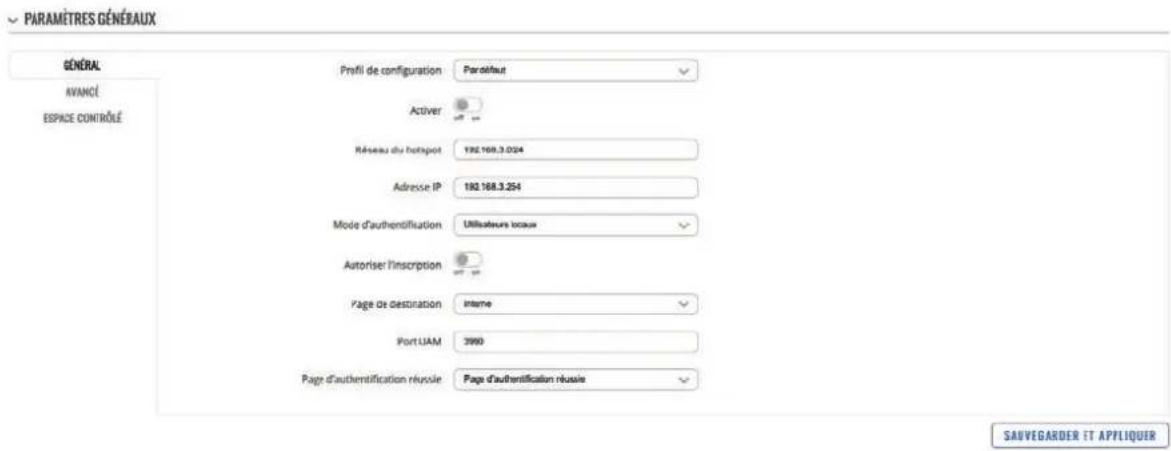

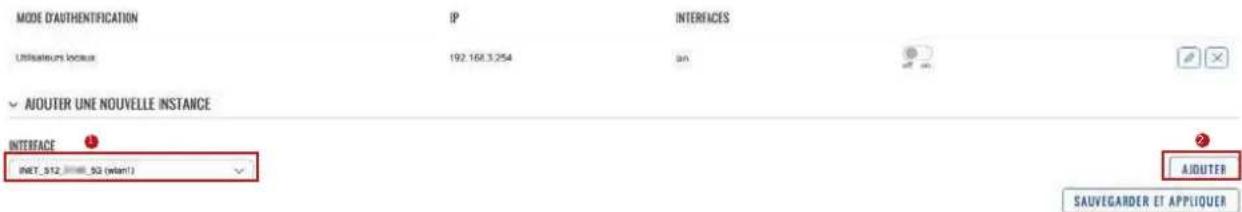

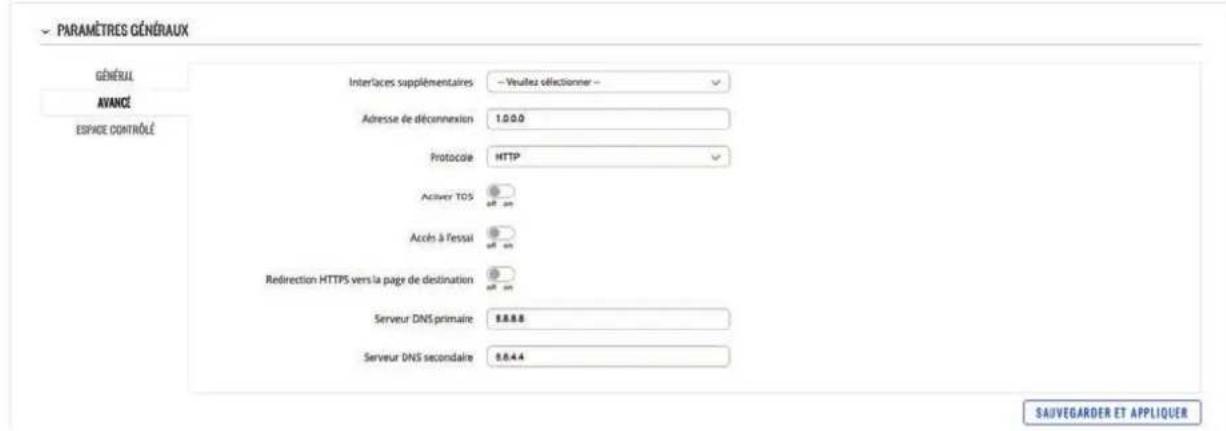

- Instances HOTSPOT....92

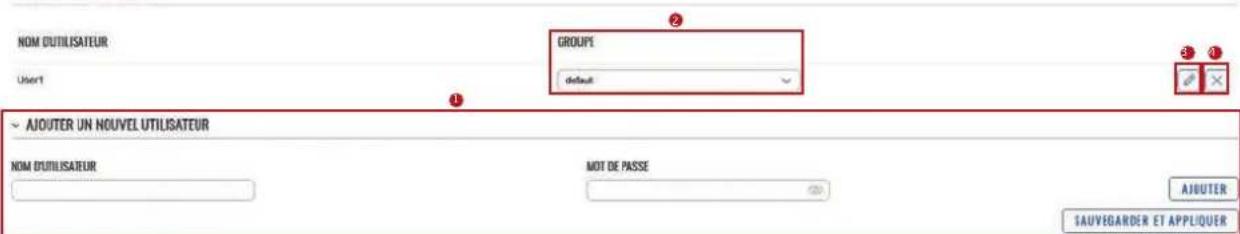

3.4.2 Menu SERVICES > Hotspot > Utilisateurs locaux 96
3.4.3 Menu SERVICES > Hotspot > Page de destination .....96

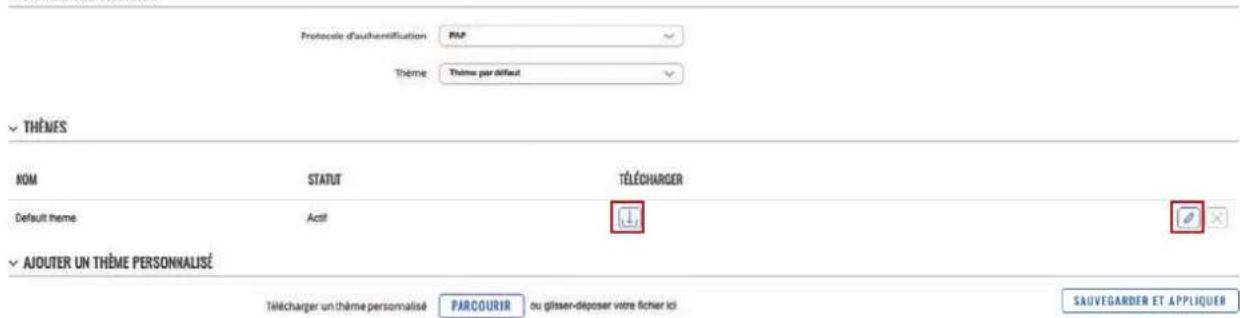

- Thèmes....96
- Thèmes : images....97
- Thèmes : Paramètres de style....97
- Thèmes : Informations logiciel .....97
- Ajouter un thème personnalisé .....97

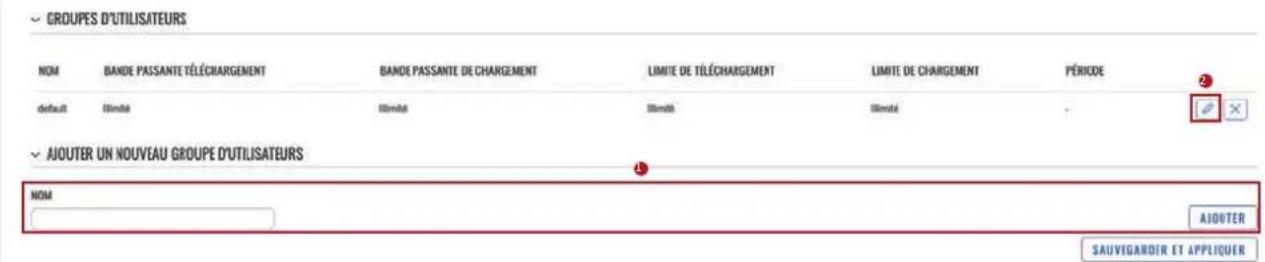

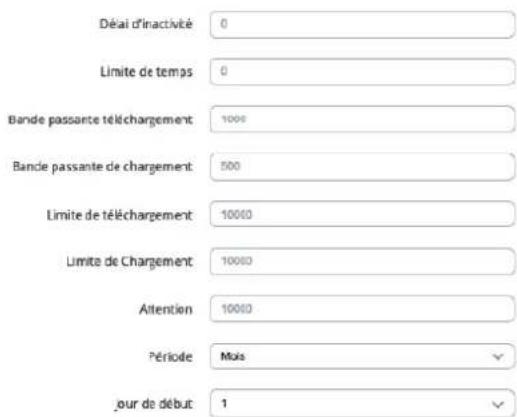

3.4.4 Menu SERVICES > Hotspot > Groupes d'utilisateurs ....98

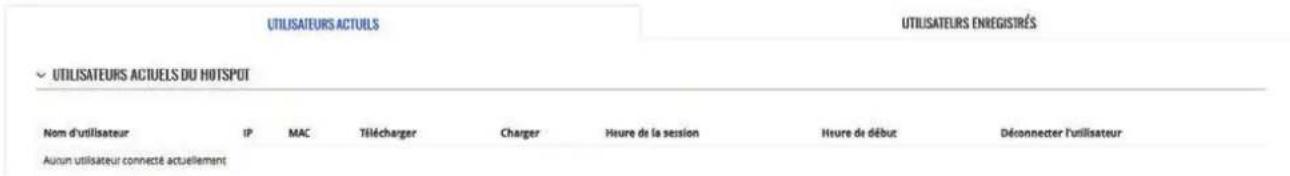

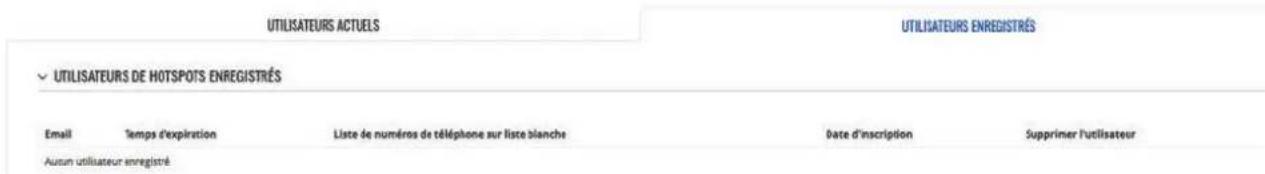

3.4.5 Menu SERVICES > Hotspot > Gestion des utilisateurs....99
Menu Système ....100-106
4 Menu Système....100
4.1 Menu Système > Administration .....100
4.1.1 Menu Système > Administration > Général. .....100

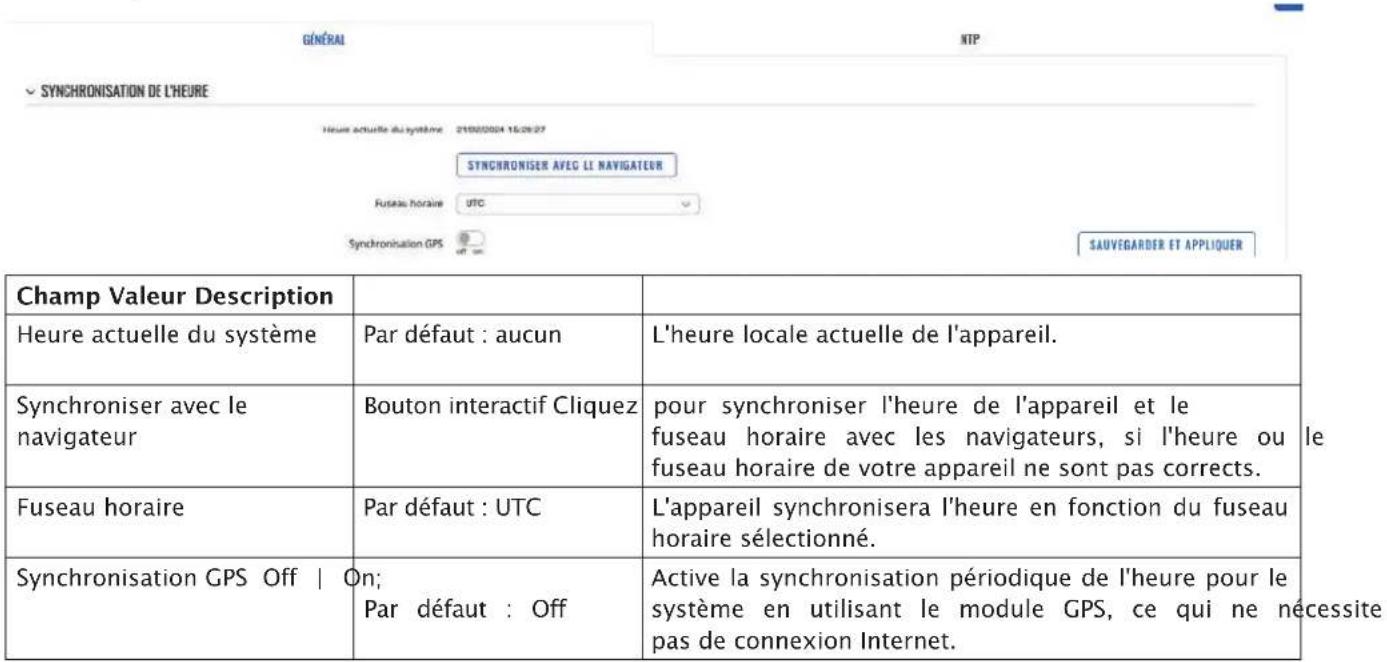

4.1.2 Menu Système > Administration > Date et heure....101
- Général ....101

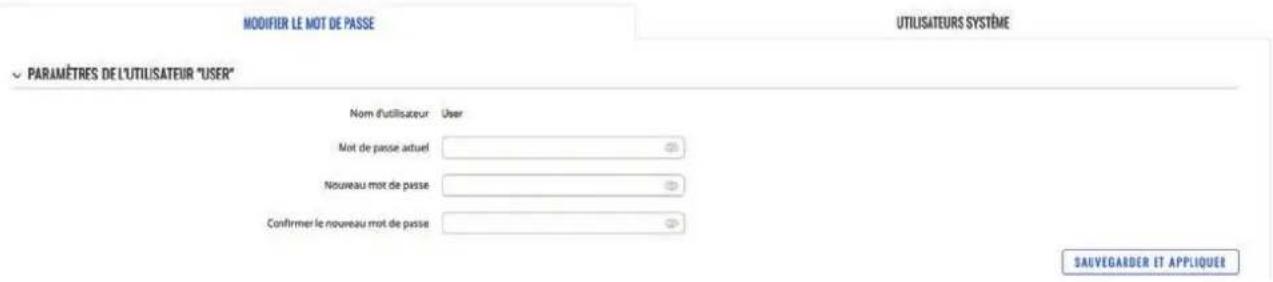

4.1.3 Menu Système > Administration > Paramètres utilisateur ....101
4.2 Menu Système > Maintenance.....102
4.2.1 Menu Système > Maintenance > Sauvegarde / Restauration....102
- Créer une configuration par défaut .....102
- Sauvegarde de la configuration .....102
- Restaurer la configuration....103
- Restaurer les paramètres par défaut......103
4.2.2 Menu Système > Maintenance > Speedtest 103
4.3 Menu Système > Logiciel .....104

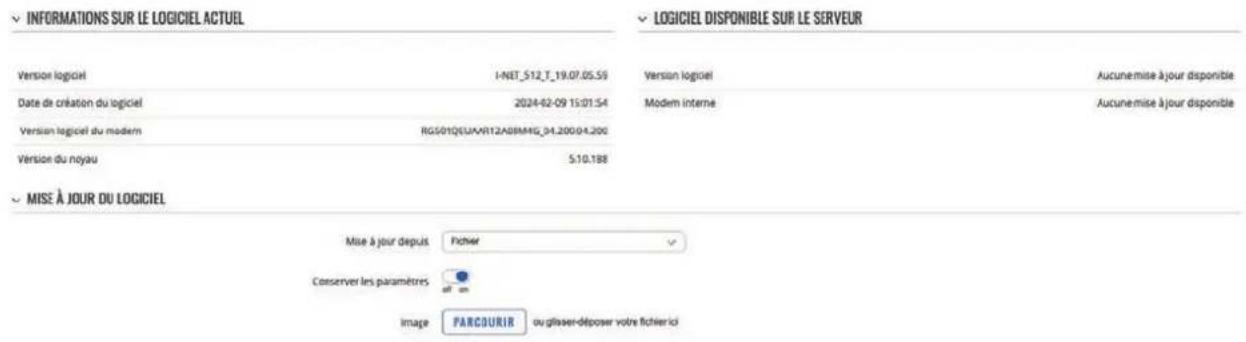

4.3.1 Menu Système > Logiciel > Mise à jour du logiciel.....104
4.4 Menu Système > Assistant d'installation ....104
4.4.1 Menu Système > Assistant d'installation > Général....104

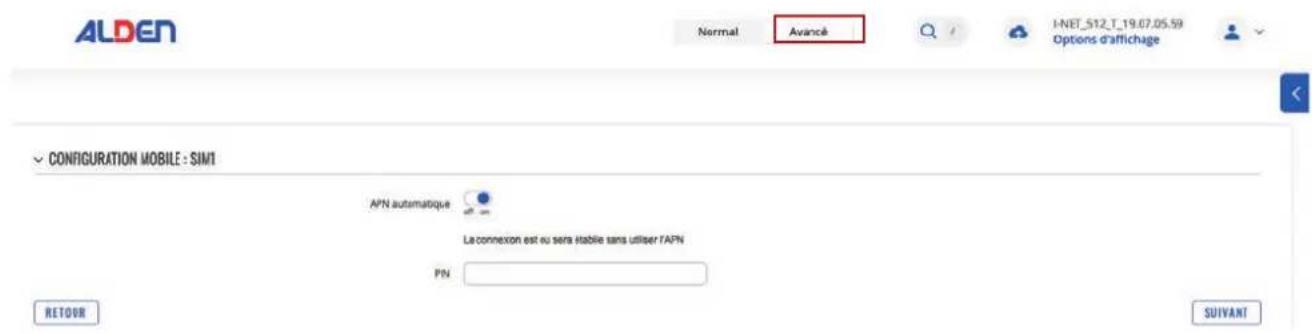

4.4.2 Menu Système > Assistant d'installation > Mobile ....105

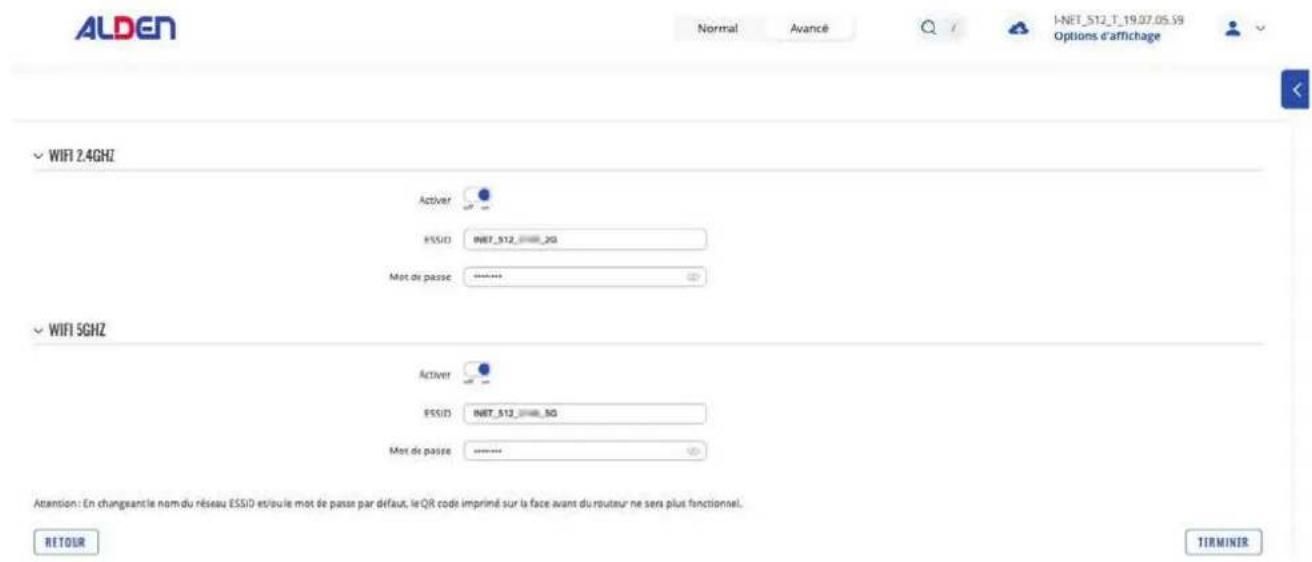

4.4.3 Menu Système > Assistant d'installation > WiFi ....106
4.5 Menu Système > Redémarrer .....106
Garantie ALDEN 107
Garantie....108
Bon de garantie ....108
Deutsch/German/Allemand 109
Avertissements
La reproduction de tout ou partie de ce guide est interdite sans un accord écrit de la part d'ALDEN.
ALDEN attire une attention particulière sur les risques encourus en cas de montage non conforme.
La responsabilité d'ALDEN ne pourra être engagée en cas de montage non conforme aux règles de l'art et « particulier si l'installation est effectuée par un non-professionnel.
Le revendeur est réputé connaître les règles de l'art et s'y conformer. Il respectera tout particulièrement les en matière de choix d'emplacement, de branchement électrique, de collage, de vissage. Il s'engage, en vendant en installant un produit ALDEN, à informer son client du mode d'emploi et éventuellement du mode d'installa et lui remettra les documents nécessaires. Il attirera l'attention du client sur tous les aspects concernant la sécurité.
Il informera le client que le produit vendu ne devra pas être détourné de l'utilisation prévue. En outre, il at l'attention du client, s'il y a lieu, sur l'obligation de respecter les lois en vigueur dans le ou les pays d'utilisation.
Toute intervention effectuée sur le produit sans accord préalable de la part d'ALDEN entraîne la nullité de la garantie.
Le vendeur ainsi que le constructeur ne peuvent en aucun cas être tenus pour responsables en cas de mod des modes d'émission ou des puissances d'émission. Les événements inconnus du vendeur et du constructeur ne peuvent pas donner lieu à une demande d'échange, de remboursement ou d'indemnité de quelque nature qu' soit. Les zones de réception sont données à titre indicatif.
ALDEN décline toute responsabilité de quelque nature qu'elle soit, en particulier pour tout accident ou incider cas de non-observation des instructions données, tant au niveau de l'installation que de l'utilisation.
L'ouverture des différents éléments est strictement interdite. Aucun recours en garantie ne sera possible dans cas.
Pour toute intervention sur le circuit électrique, remplacement ou branchement de la batterie, il conviendra de retirer les fusibles des câbles d'alimentation des équipements satellites. Si le véhicule est équipé d'un pannea solaire, retirer également le fusible du régulateur de charge.
Il est impératif de tirer une alimentation séparée et équipée d'un fusible 3 Ampères directement depuis la batterie cellule pour alimenter le routeur.
Il est impératif de protéger les embouts des câbles avec du scotch papier durant l'installation.
Utilisez uniquement les pièces de rechange et les accessoires originaux ou des pièces recommandées par un revendeur spécialisé, faute de quoi la garantie sera annulée. Toute intervention sur l'appareil doit être effectu par des techniciens qualifiés.
Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la gar. Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié.
Lors du branchement des câbles, veillece à que l'appareil soit débranché. Attendre quelques secondes après l'arrêt de l'appareil avant de le déplacer ou de débrancher les câbles connectés.
Si l'appareil ne fonctionne pas correctement lorsque vous avez respecté strictement toutes les instructions de la présente notice, contactez votre revendeur.
Cet appareil répond aux exigences gouvernementales en matière d'exposition aux ondes radio. Cet appareil est conçu et fabriqué pour ne pas dépasser les limites d'émission pour l'exposition à l'énergie des radiofréquences (RF) fixées par les agences autorisées. Pour assurer la conformité avec les directives d'exposition RF, l'appareil doit être utilisé avec une distance minimale de 20 cm du corps d'une personne. Le non-respect de ces instructio entraîner une exposition aux RF dépassant les limites des directives pertinentes.
Les antennes externes utilisées avec le I-NET 512 doivent être installées pour fournir une distance de séparation d'au moins 20 cm de toutes les personnes et ne doivent pas être co-localisées ou utilisées en conjonction une autre antenne ou émetteur.
Tout gain d'antenne externe doit respecter les limites d'exposition RF et de puissance de sortie rayonnée maximale de la section de règle applicable.
- Le fait de procéder à l'installation implique l'acceptation des règles énoncées.
Sécuriser l'accès de votre appareil :
Conservez autant que l'usage le permet l'appareil près de vous. Changez régulièrement les codes d'accès (cod PIN, mots de passes, etc..) de votre appareil.
Eteignez votre appareil lorsqu'il n'est pas utilisé ou pour éviter de capter des données sensibles.
Installer les mises à jour du logiciel.
Etre attentif à la gestion des données : soyez attentif aux données relatives à votre vie privée, notamment « désactivant le partage automatique des données, si vous associez l'appareil à des réseaux sociaux.
Effacer les données sur l'appareil avant de la mettre au rebut, de le vendre ou le remettre au service après Dans le cas de la connexion à point d'accès (AP) WiFi, s'assurer que ce dernier soit sûr.
Dans le cadre de l'utilisation du produit, ALDEN ne peut être tenue responsable :
- Du contenu auquel l'utilisateur peut accéder dans le cadre de l'utilisation du produit.
- Des échanges de données réalisés entre l'utilisateur et quelconque plateforme que ce soit.
- Des actions de tiers pour collecter, utiliser, transmettre et divulguer vos informations ou données.
- De la consommation sur la quantité des données mobiles liées à la carte SIM donnant accès à un opérateur de réseau mobile.
ALDEN se réserve le droit de mettre à jour automatiquement le logiciel y compris les corrections de bogues et les mises à jour, l'interface utilisateur ou de la manière dont vous accédez au contenu, et d'autres modifications susceptibles d'ajouter, de modifier ou de supprimer des fonctionnalités et des caractéristiques. Vous reconnaiss que ces mises à jour peuvent se produire automatiquement à tout moment. Vous comprenez que ces mises à jour sont nécessaires pour maintenir la compatibilité avec d'autres mises à jour de nos produits et peuvent n nécessaires pour des raisons de sécurité. En utilisant notre service, vous acceptez par la présente de recevoir mises à jour.

MARQUAGE POUR L'EUROPE
Le marquage CE qui est attaché à ce produit signifie sa conformité aux directives Radio Equipment Directive 2014/53/CE, Low Voltage Directive 2014/35/EU et RoHS 2011/65/CE.


Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre appareil !

Directive DEEE (Union européenne et EEE uniquement).
Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et électroniques (EEE) en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien. Toute déviation par rapport à ces recommandations d'élimination de ce type de déchet peut avoir des effets négatifs sur l'environnement et la santé publique car ces produits EEE contiennent généralement des substances qui peuvent être dangereuses. Parallèlement, votre entière coopération à la bonne mise au rebut de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour obtenir
plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approuvé ou le service d'enlèvement des ordures ménagères. (EEE : Norvège, Islande et Liechtenstein)
Manipulation du produit
- Vous êtes seul responsable de l'utilisation que vous faites de votre appareil et des conséquences de son utilisation.
- L'utilisation de votre appareil est soumise à des mesures de sécurité destinées à protéger les utilisateurs et leur environnement.
- Traitez toujours votre appareil et ses accessoires avec soin et conservez-les dans un endroit propre et sans poussière.
• N'exposez pas votre appareil ou ses accessoires à des flammes.
• N'exposez pas votre appareil ou ses accessoires à des liquides. à l'humidité ou à une forte humidité.
- Ne laissez pas tomber, ne ietez pas ou n'essavez pas de plier votre appareil ou ses accessoires.
- N'utilisez pas de produits chimiques agressifs, de solvants de nettoyage ou d'aérosols pour nettoyer l'appareil ou ses accessoires.
- Ne peignez pas votre appareil ou ses accessoires.
• N'essayez pas de démonter votre appareil ou ses accessoires, seul le personnel est autorisé à le faire.
- N'utilisez pas votre appareil dans un environnement clos ou dans un endroit où la dissipation de la chaleur est mauvaise.
- Une utilisation prolongée dans un tel espace peut provoquer une chaleur excessive et augmenter la température ambiante, ce qui entraînera l'arrêt automatique de votre appareil ou la déconnexion de la connexion au rés mobile pour votre sécurité. Pour utiliser à nouveau votre appareil normalement après un tel arrêt, refroidissement dans un endroit bien aéré avant de le rallumer.
- Veuillez vérifier les réglementations locales pour l'élimination des produits électroniques.
- N'utilisez pas l'appareil dans un endroit où la ventilation est restreinte.
- N'utilisez pas ou n'installez pas ce produit près de l'eau pour éviter tout risque d'incendie ou d'électrocution.
- Ne pas exposer l'équipement à la pluie ou à des zones humides.
- Disposez les câbles d'alimentation et Ethernet de manière à ce qu'ils ne soient pas susceptibles d'être piétinés ou d'être recouverts d'objets.
- Assurez-vous que la tension et le courant nominal de la source d'alimentation correspondent aux exigences de l'appareil. Ne connectez pas l'appareil à une source d'alimentation inappropriée.
- Ne laissez pas votre appareil et ses accessoires à la portée des jeunes enfants et ne les laissez pas jouer avec. Ils pourraient se blesser ou blesser d'autres personnes, ou endommager accidentellement l'appareil. Votre appare contient de petites pièces avec des bords tranchants qui peuvent causer des blessures ou qui pourraient se détacher et créer un risque d'étouffement.
- Cet appareil, comme tout appareil sans fil, fonctionne à l'aide de signaux radio, qui ne peuvent garantir un connexion dans toutes les conditions. Par conséquent, vous ne devez jamais compter uniquement sur un appareil sans fil pour les communications d'urgence ou utiliser l'appareil dans des situations où l'interruption de la connectivité des données pourrait entraîner la mort, des blessures, des dommages matériels, la perte données ou toute autre perte.
• L'appareil peut devenir chaud lors d'une utilisation normale.
Mise à jour du I-NET 512
Le routeur I-NET 512 dispose d'un système de mise à jour automatique et manuelle du logiciel.
Des mises à jour du logiciel peuvent être effectuées automatiquement. Avant toute action sur l'appareil (coup d'alimentation, redémarrage...), il convient de contrôler l'état des voyants et de s'assurer que le routeur ne soit pas dans une phase de mise à jour.
Pour mettre à jour le logiciel manuellement, se référer au chapitre "4.3.1 Menu Système > Logiciel > Mise à jour du logiciel", page 104.
L'installation d'une mise à jour se traduit visuellement par 3 étapes comme décrit ci-dessous :
- Toutes les LED éteintes : Téléchargement du nouveau logiciel (durée : jusqu'à 30secondes)
- Clignotement des 3 LED l'une après l'autre : Installation du nouveau logiciel (durée : jusqu'à 90 secondes).
IMPORTANT : ne pas mettre l'appareil hors tension durant cette étape.
- Tout s'allume
- Clignotement simultané des LED : Redémarrage du routeur (durée : jusqu'à 2 minutes)
NOTE : Pendant la phase d'installation de la mise à jour, la connexion WiFi sera interrompue.
ATTENTION : NE PAS METTRE LE ROUTEUR I-NET 512 HORS TENSION DURANT LA PHASE DE MISE A JOUR AU RISQUE DE RENDRE CELUI-CI DEFINITIVEMENT INUTILISABLE

Code PUK
Le code PUK (Personal Unblocking Key) est un code de secours composé de 8 chiffres qui permet de débloquer votre SIM lorsque vous avez indiqué trois fois de suite un code PIN erroné.
Vous le trouverez sur le document accompagnement de votre carte SIM. Il peut également être communiqué le service client de votre opérateur. Vous disposez de 10 essais pour entrer ce code PUK.
La saisie de ce code s'effectue en cliquant sur le message "Débloquer la carte SIM ici" dans la fenêtre pop-up qui s'affiche après la saisie de 3 codes PIN erronés dans le menu RESEAU - Mobile - Général. (se référer au chapitre "2.1.1 Menu Réseau > Mobile > Général", page 26).
Le code PUK peut aussi être saisi sur la ligne informations carte SIM sur la page "Déblocage carte SIM – code PUK", page 17.

Informations de sécurité I-NET 512
Exposition RF
Cet appareil répond aux exigences gouvernementales en matière d'exposition aux ondes radio. Cet appareil est conçu et fabriqué pour ne pas dépasser les limites d'émission pour l'exposition à l'énergie des radiofréquences (RF) fixées par les agences autorisées. Pour assurer la conformité avec les directives d'exposition RF, l'appareil doit être utilisé avec une distance minimale de 20 cm du corps d'une personne. Le non-respect de ces instructio entraîner une exposition aux RF dépassant les limites des directives pertinentes.
Les antennes externes utilisées avec le I-NET 512 doivent être installées pour fournir une distance de sépara d'au moins 20 cm de toutes les personnes et ne doivent pas être co-localisées ou utilisées en conjonction, une autre antenne ou émetteur.
Tout gain d'antenne externe doit respecter les limites d'exposition RF et de puissance de sortie rayonnée maximale de la section de règle applicable.
| Type d'antenne | Gamme de fréquences | Impédance V | SWR Gain * | Radiation | Connecteur | |
| Mobile | 800~960MHz, 1710~2690MHz | 50 Ω ≤ | 3,0 ≤ 4 | dBi omnidirectionnel SMA mâle | ||
| WiFi | 2,4 ~ 2,5 GHz, 5,10 5,95 GHz | ~ 50 Ω | 2,5 maximum | ≤ 3,5 dBi omnidirectionnel | RP-SMA mâle | |
* Une antenne à gain plus élevé peut être connectée pour compenser l'atténuation du câble lorsqu'un câble est utilisé. L'utilisateur est responsable du respect des dispositions légales.
| Puissance d'émission maximale | |
| WCDMA | 24 dBm |
| LTE | 23 dBm |
| WiFi | 20 dBm |
Conditions de fonctionnement
Température de fonctionnement : -40° à +75° C
Le taux d'humidité doit être compris entre 10 % et 90 % (sans condensation). N'utilisez l'appareil que dans des environnements secs.
Abrité de la lumière directe du soleil
A l'écart des sources de chaleur
A l'écart des substances corrosives, des sels et des gaz inflammables
ATTENTION : un fonctionnement en dehors de la plage autorisée peut réduire considérablement la durée de vie de l'appareil.
Produits défectueux et endommagés
• N'essayez pas de démonter l'appareil ou ses accessoires.
- Seul un personnel qualifié doit entretenir ou réparer l'appareil ou ses accessoires.
- Si votre appareil ou ses accessoires ont été immergés dans de l'eau, perforés ou soumis à une chute im ne les utilisez pas tant qu'ils n'ont pas été vérifiés dans un centre de service agréé.
Sécurité électrique
- N'utilisez que des accessoires approuvés.
- Ne pas connecter avec des produits ou accessoires incompatibles.
Configuration I-NET 512
I-NET 512 Mesures spatiales et poids
Cette page contient des informations sur les mesures et le poids du routeur I-NET 512. Les schémas fournis ici sont destinés à aider à déterminer la taille approximative de l'appareil avant l'installation.
Les figures présentées ci-dessous présentent les mesures de l'appareil sous plusieurs angles différents et de divers éléments (câbles, connecteurs, etc.) situés sur ou dépassant de l'appareil. Toutes les mesures sont spécifiées millimètres (mm).
Mesures principales
Dimensions L x H x P pour I-NET 512 :
Boîtier de l'appareil * : 132 x 44,2 x 95,1 mm
Boîte: 355 x 60 x 175 mm
* Les mesures du boîtier sont présentées sans connecteurs d'antenne, ni vis ; pour les mesures des autres de l'appareil, consultez les sections ci-dessous.
Vue avant
La figure ci-dessous illustre les mesures du I-NET 512 et de ses composants sur la face avant :

La figure ci-dessous illustre les mesures du I-NET 512 et de ses composants sur la face arrière :

La figure ci-dessous représente le volume requis de l'appareil lorsque les câbles et les antennes sont conn

Fixation
Les figures ci-dessous représente les dimensions de l'appareil avec ses supports de fixation :
Fixation verticale Fixation horizontale


Il est à noter qu'il est possible de fixer le routeur verticalement et horizontalement. Visser les 2 supports à l'aide des 2 vis (fournies) dans le rail du routeur, prévu à cet effet.
Description des interfaces
Le routeur I-NET 512 est doté de différentes interfaces et ports pour offrir un accès à internet optimal.
1 Interface WiFi via 2 connecteurs à l'arrière pour un accès sans fils à internet entre le routeur et un ordinateur ou une borne WiFi externe. L'interface WiFi permet l'accès à l'interface web utilisateur du routeur et à internet.
② Interface mobile 5G/4G avec 4 connecteurs pour connecter 4 antennes MIMO.
3 Un connecteur GPS
4 Un port USB
5 Un port WAN à l'avant pour un accès à internet grâce à un réseau filaire externe.
⑥ 4 ports LAN pour la connexion filaire d'un ordinateur au routeur I-NET 512.
7 Bouton Reset utilisé pour réinitialiser le routeur à ses réglages d'origine. Appuyer et maintenir le bouton 12 à 60 secondes à l'aide de l'aiguille fourni.
8 2 Lecteurs carte SIM.


VUE AVANT VUE ARRIÈRE
Brochage de la prise d'alimentation

Carte SIM I-NET 512

-
Appuyez sur le bouton de l'un des deux supports SIM avec l'aiguille SIM fournie, SIM 1 de préférence.
-
Retirez le support SIM.
-
Insérez votre carte SIM dans le support SIM 1. Utiliser l'un des adaptateurs (fournis) si-besoin.
-
Insérer le support SIM 1 dans le routeur.
-
Fixez les antennes Mobiles et WiFi. Si fournie, préférez l'antenne extérieur I-NET aux antennes d'intérieur bâtons.
-
Connectez le cordon d'alimentation à la prise située à l'avant du routeur, coté domino :
- Relier le fil noir (-) à la masse.
- Relier le fil rouge (+) à la borne plus de la batterie. Le fils + doit être protégé par un fusible de 3A.
Note : Ne pas connecter les fils vert et blanc.
- Connectez-vous au SSID du réseau WiFi de l'appareil en scannant l'un des deux QR code avec un smartphone ou en utilisant les infos à l'avant de l'appareil. Pour la configuration avec un PC, préférer l'utilisation du câble Ethernet connecté à l'interface LAN.
L'appareil est compatible avec les cartes de taille mini-SIM (2FF). Mais comme différents types de cartes SIM ont le même agencement de contacts, des cartes SIM plus petites peuvent également être utilisées avec le routeu à condition qu'elles soient insérées dans un adaptateur de carte SIM 2FF. Une perspective de taille des types de cartes SIM les plus populaires peut être vue dans la figure ci-dessous :

Description des témoins lumineux
Voyant d'alimentation
Le voyant d'alimentation est situé dans le coin inférieur gauche du panneau avant, juste sous le connecteur d'alimentation.

Il indique si l'appareil est sous tension ou non.
| État Description | |
| LED allumée L'appareil est sous tension. | |
| LED éteinte L'appareil n'est pas sous tension. | |
Voyants du port Ethernet
Il y a deux voyants situés en haut de chaque port Ethernet.

Ils fournissent des informations sur les états actuels des ports Ethernet. Chaque port possède deux voyants - Orange - Connexion 10/100 Mbps
- Vert : connexion 1 000 Mbit/s
| État Description | |
| Voyant allumé Une connexion | de données sur le port est opérationnelle (câble branché, terminal visible, aucune donnée n'est transférée). |
| Voyant OFF Aucune connexion | de données sur le port n'est opérationnelle (pas de câble, mauvais câble ou périphérique final non visible pour une autre raison (telle qu'une carte réseau endommagée). |
| LED clignotante Connexion établie et les données sont en cours de transfert via ce port. | |
Voyants du port WAN
Les voyants de type WAN sont situés en haut à droite du panneau avant.

Ils indiquent quel type de connexion Internet est actuellement actif.
| État Description | |
| Voyant SIM1 allumé Une connexion de données mobiles sur SIM1 est active. | |
| LED SIM1 éteinte Une connexion de données mobiles sur SIM1 est inactive. | |
| Voyant SIM2 allumé Une connexion de données mobiles sur SIM2 est active. | |
| LED SIM2 éteinte Une connexion de données mobiles sur SIM2 est inactive. | |
| LED WiFi allumée Une connexion de données WiFi (WiFi WAN) est active. | |
| LED WiFi éteinte | Une connexion de données WiFi (WiFi WAN) est inactive. |
| LED ETH allumée | Une connexion de données Ethernet (WAN filaire) est active. |
| LED ETH éteinte | Une connexion de données Ethernet (WAN filaire) est inactive. |
Voyants du réseau mobile
Les voyants de type de réseau mobile sont situés près de l'emplacement de la carte SIM.

Ils affichent le type de connexion Internet actuellement actif.
| Action Description | |
| Voyant 3G allumé, fixe L'appareil est connecté à un réseau 3G. | |
| Voyant 4G allumé, fixe L'appareil est connecté à un réseau 4G. | |
| Voyant 5G allumé, fixe L'appareil est connecté à un réseau 5G via 5G SA. | |
| LED 4G et 5G allumées L'appareil est connecté via 5G NSA. | |
| 3G clignotant L'appareil n'est pas connecté au réseau 3G. | |
| 4G clignotant L'appareil n'est pas connecté au réseau 4G. | |
| 5G clignotant L'appareil n'est pas connecté au réseau 5G. | |
| Toutes les LED clignotent en même temps toutes les 500 ms | Pas de carte SIM ou code PIN incorrect. |
| Toutes les LED s'allument et s'éteignent dans une séquence, l'une'appareil tente de se connecter à un opérateur de réseau mobile. après l'autre. | |
LED d'indication de la force du signal mobile
Les LED d'indication de la force du signal mobile sont situées du dessus de la fente de la carte SIM.

Le nombre de LED allumées représente une valeur de force de signal mobile (RSSI) différente en dBm.
| Nombre de LED allumées Valeur de force du signal | |
| 0 ≤ -111dBm | |
| 1 -110 dBm à -82 dBm | |
| 2 -81 dBm à -52 dBm | |
| 3 ≥ -51dBm | |
Voyants de la Bande WiFi
Les voyants de la bande WiFi sont situés en bas de la face avant de l'appareil, à gauche des ports Ethern

Ils indiquent si un point d'accès WiFi (AP) est actif sur une bande spécifique.
| État Description | |
| 2.4 LED allumée. Au moins | un point d'accès 2,4 GHz est en cours d'exécution. |
| 2.4 LED éteinte Aucun point | d'accès 2,4 GHz n'est en cours d'exécution. |
| 5 LED allumées Au moins | un point d'accès 5 GHz est en cours d'exécution. |
| 5 LED éteintes Aucun point | d'accès 5 GHz n'est en cours d'exécution. |
Répéteur WiFi.
Le routeur I-NET 512 offre la possibilité de se connecter à un réseau WiFi externe pour le rediffuser localement dans son véhicule, avec ses propres identifiants.
note1["Borne Wi-Fi externe\nHot spot public ou privé\n(Camping, commerce...)"]
note2["Red dashed arrow"]
note3["Red dotted arrow"]
Suivre les instructions "Configuration du mode client", page 63 pour créer sont propre répéteur WiFi est ainsi économiser des données sur sa carte SIM.
NOTE : le réseau WiFi externe peut disposer de droits de connexion. Vérifier au préalable qu'il est possible de s'y connecter librement. A défaut, en demander la permission.
Sélection 5G/4G/3G
En fonction de la qualité du réseau 5G ou 4G, le routeur peut basculer automatiquement sur le réseau 3G. l'utilisation du réseau 5G ou 4G est un impératif, il est alors possible de le specifier dans le menu adéquat suffit de basculer le réglage «Préférence réseau» sur «4G (LTE) uniquement» dans le menu Réseau-> Mobile-> Général-> Paramètres de la carte SIM. Ne pas oublier de cliquer sur le bouton «Sauvegarder et appliquer»
Se référer au chapitre "2.1.1 Menu Réseau > Mobile > Général", page 26 pour forcer l'utilisation d'un réseau 3G ou 4G.
Sélection manuelle de l'opérateur
Dans certains cas d'utilisations (Ex. à l'étranger), il peut être nécessaire de sélectionner manuellement l'opérateur mobile pour sa carte SIM.
Se référer au chapitre "2.1.3 Menu Réseau > Mobile > opérateurs réseaux", page 30 pour forcer la connexion sur un opérateur réseau de son choix.
Mode Normal /Avancé
L'interface utilisateur du routeur dispose de 2 modes : Normal et Avancé. Certaines fonctions ne sont acces que si le mode sélectionné est le mode Avancé. Cliquer sur le bouton en haut à droite du logo ALDEN de la page WEB pour basculer du mode "Normal" au mode "Avancé".
Gestion réseau
ALDEN



L'objectif de ce module est de garantir à l'utilisateur un accès à internet si au moins l'une des interfaces est opérationnelle. Par défaut, le module de Gestion réseau est activé.
Se réferer au chapitre "2.5 Menu Réseau > GESTION RÉSEAU", page 68.
Installation rapide
Lors de la première mise en service, vous êtes invités à saisir les principaux paramètres pour configurer vo routeur. Il est obligatoire de valider toutes les étapes de cette installation. Ne pas oublier de saisir le code PIN de votre carte SIM. En cas de doute sur un paramètre suggéré, valider la suggestion affichée.
1. Menu STATUT
1.1 Menu STATUT > APERÇU
La page Présentation contient des widgets qui affichent l'état de divers systèmes liés à l'appareil :
![ALDEN STATUT Apersçu Système Réseau WIFI Données en temps réel Utilisation mobile Système SYSTÈME Utilisation (CPU, 20%) DURÉ DE FONCTIONNEMENT 50h 15m 17% HEIRE LOCALIS DE L'APPAREL 89/03/2014 13:12:19 UTILISATION DE LA MÉTHÈRNE RATE (44,24%) FUSIN (5,48%) VERSION LOGOEL 1467.342,7, 13,02:05:39 MODEM INTERNÉ CONCISION DONNÉES Département ÉTAT Semmingue, font, No service INFORMATIONES CARTE ON SVMOS mobile (SMI 1) OCTILIE REQUES / ENVOYÉS EUR 2.8 INET_512_2G [2.4GHz] ON ESDI INET_512_2MHz JG MODE Point d'actions CANAL CLIENTS ON INET_512_8TMIL_5G (5GHz) ON SSDI INET_512_2MHz JG MODE Point d'actions CANAL CLIENTS](/content/2026/04/729779/images/0ba951df2efdc7ca3ea6605086192535ab5323cf6e16cb0f802eb475d7bfbdf0.jpg)
Modem
Le widget Modem affiche des informations relatives à la connexion mobile et à la puissance actuelle du signal (###). Chaque barre pleine représente une valeur RSSI différente :
| Barres Valeur d'intensité du signal / | RSSI (en dBm) |
| 0 ≤ -111 | |
| 1 -110 à -97 | |
| 2 -96 à -82 | |
| 3 -81 à -67 | |
| 4 -66 à -52 | |
| 5 ≥ -51 |
Bouton Widget : Infos
Le bouton Info (1) est situé à côté du nom de certains widgets. Cliquer sur le bouton Info redirige l'utilisateur vers une page d'état liée aux informations affichées par le widget. Par exemple, cliquer sur le bouton Info c widget Système redirigerait l'utilisateur vers la page Système

Ajout de plus de widgets
Un ensemble de widgets par défaut est affiché dans la page "Aperçu", mais d'autres peuvent être ajoutés en cliquant sur le bouton "Vue d'ensemble réglages" à droite de la page WEB. À partir de là, vous pouvez ajou des widgets autres que ceux par défaut.

Déblocage carte SIM - code PUK
Le code PUK (Personal Unblocking Key) est un code de secours composé de 8 chiffres qui permet de débloquer votre SIM lorsque vous avez indiqué trois fois de suite un code PIN erroné.
Vous le trouverez sur le document accompagnement de votre carte SIM. Il peut également être communiqué le service client de votre opérateur. Vous disposez de 10 essais pour entrer ce code PUK.
Le code PUK peut être saisi en cliquant sur le lien "Débloquer" afficher en bleu.

1.2 Menu STATUT > SYSTÈME
Le menu Système affiche des informations générales relatives au matériel, aux logiciels et à l'état de la médi de l'appareil.
La figure ci-dessous est un exemple de la page Système et le tableau fournit des informations sur les champs affichés dans cette page :


| Champ Description | |
| Nom de l'appareil Le | nom de cet appareil : I-NET_512 |
| Code produit | Alias, code de commande ; affiche sous quel code produit l'appareil a été fabriqué. |
| Version du Bootloader | Version du chargeur de démarrage actuellement utilisée par l'appareil. Un Bootloader est un programme qui charge le système d'exploitation. |
| Numéro de série Identifiant d'appareil unique à 10 chiffres. | |
| Révision du matériel | Nombre à 4 chiffres représentant la version de révision matérielle du routeur. |
| Numéro de lot Numéro à 4 chiffres qui indique le lot de produit. | |
| Version du logiciel | Version du logiciel actuellement utilisée par l'appareil. Le logiciel peut être mis à niveau à partir de la page Système → logiciel. |
| Version du noyau | Version du noyau actuellement utilisée par l'appareil. Un noyau est un programme informatique chargé de connecter le logiciel d'un appareil à son matériel. |
| Heure locale de l'appareil | Heure actuelle perçue par l'appareil. Les paramètres de temps peuvent être aju la page Système → Administration → Date et heure. |
| Durée de fonctionnement | Temps qui s'est écoulé depuis la dernière mise sous tension ou redémarrage de l'appareil. |
| Utilisation moyenne Charge CPU moyenne (en %) sur la dernière minute, 5 minutes et 15 minutes. | |
| Adresse MAC du réseau Ethernet LAN | Adresse MAC de l'interface LAN. |
| Adresse MAC du réseau Ethernet WAN | Adresse MAC de l'interface WAN. |
| Adresse MAC WiFi (5 GHz) | Adresse MAC de l'interface WiFi 5 GHz. |
| Adresse MAC WiFi (2,4 GHz) | Adresse MAC de l'interface WiFi 2,4 GHz. |
| Modèle Numéro de modèle du modem de l'appareil. | |
| IMEI L'IMEI (International Mobile Equipment Identity) est un numéro unique à 15 chiffres décimaux utilisé pour identifier les modules mobiles. Les opérateurs de réseau GSM utilisent l'IMEI pour identifier les appareils dans leurs réseaux. | |
| Version FW | Version du logiciel du modem de l'appareil. |
| Température | Température actuelle du modem. |
| RAM utilisée | Quantité de mémoire vive (RAM) actuellement utilisée par l'appareil. |
| Mémoire tampon de la RAM | Quantité de mémoire vive (RAM) utilisée par les données temporairement stockées avant de les déplacer vers un autre emplacement. |
| Flash utilisé | Quantité de mémoire Flash (stockage) actuellement utilisée par l'appareil. |
1.3 Menu STATUT > RÉSEAU
La page Réseau contient des informations relatives à la mise en réseau de l'appareil.
1.3.1 Menu STATUT > RÉSEAU > MOBILE
L'onglet Mobile affiche des informations sur la connexion mobile. Ci-dessous un exemple de l'onglet Mobile

| Emplacement de la carte SIM en cours d'utilisation | Indique quel emplacement pour carte SIM est actuellement utilisé |
| Statut de la carte SIM L'état actuel de la carte SIM. Les valeurs possibles sont :Inséré - La carte SIM est insérée et prête à être utiliséeNon inséré - La carte SIM n'est pas inséréeInconnu - impossible d'obtenir la valeur d'état de la carte SIM. Problème de communication possible entre l'appareil et le modem | |
| Fournisseur Nom de l'opérateur du réseau | |
| IMSI | L'IMSI (identité internationale de l'abonné mobile) est un numéro unique à 15 chiffres décimaux (ou moins) utilisé pour identifier l'utilisateur d'un réseau cellulaire. |
| ICCID ICCID de la carte SIM - un numéro de série unique utilisé pour identifier la puce SIM. | |
| Opérateur Nom de l'opérateur réseau. | |
| État de l'opérateur | Indique si le réseau a actuellement enregistré l'appareil mobile. Précise l'état dans lequel le routeur est enregistré sur le réseau. Les valeurs possibles sont :No registred - non enregistré sur un réseau, l'appareil ne recherche pas un nouvel opérateur auprès duquel s'enregistrer.Registred (home) - enregistré sur un réseau domestique.Searching - non enregistré sur un réseau, mais l'appareil recherche un nouvel opérateur auprès duquel s'enregistrer.Denied - enregistrement au réseau refusé par l'opérateurUnknow - l'état de l'opérateur est actuellement inconnuRegistred (Roaming) - enregistré sur le réseau, en conditions d'itinérance |
| Statut de la connexion de données | Indique si l'appareil dispose ou non d'une connexion de données mobiles. |
| Type de réseau Type de réseau mobile. Les valeurs possibles sont :5G : 5G (NSA), 5G (SA)4G : 4G (LTE)3G : 3G (WCDMA), 3G (HSDPA), 3G (HSUPA), 3G (HSPA), 3G (HSPA+), 3G (DC-HSPA+), 3G (HSDPA+HSUPA), UMTSN/A - impossible à déterminer pour le moment | |
| Bande connectée Bande de fréquence mobile actuellement utilisée. | |
| Puissance du signal (dBm) | Indicateur de puissance du signal reçu (RSSI) mesuré en dBm. Les valeurs plus proches de 0 indiquent une meilleure force du signal |
| Octets reçus Quantité de données reçues via l'interface mobile. | |
| Octets envoyés Quantité de données envoyées via l'interface mobile. | |
| Identifiant cellulaire (Cell ID) | L'ID de la cellule à laquelle le modem est actuellement connecté. |
| LAC L'indicatif régional | de localisation, abrégé en LAC, est le numéro unique attribué à chaque zone de localisation au sein du réseau. La zone desservie d'un réseau d'accès radio cellulaire est généralement divisée en zones de localisation, constituées plusieurs cellules radio. |
| ARFCN Dans les réseaux | aux cellulaires GSM, un numéro absolu de canal radiofréquence (ARFCN) est un code qui spécifie une paire de porteuses radio physiques utilisées pour la transmission et la réception dans un système radio mobile terrestre, une pour de liaison montante et une pour le signal de liaison descendante. |
| Code du pays | Le Mobile Country Code, abrégé en MCC, est le code identifiant de manière unique le pays d'origine d'un (Glossaire : Opérateur de réseau mobile (MNO|opérateur de mobile (MNO). |
| Code du réseau mobile | Le code de réseau mobile (MNC) est un numéro unique à deux ou trois chiffres utilisé pour identifier un réseau mobile terrestre public (PLMN) domestique. MNC est attribué par le régulateur national. |
| Redémarrer la connexion | Redémarrer la connexion du modem. |
1.3.2 Menu STATUT > RÉSEAU > LAN
Cet onglet affiche des informations sur le(s) réseau(x) local(aux) de l'appareil.
▼ INFORMATIONS LAN
| NOM | ADRESSE IP | MASQUE DE SOUS -RÉSÉAU |
| lon | 132.168,2,1 | 255.255.255,0 |
BAUX DHCP
| NOM D'HÔTE | ADRESSE IP | ADRESSE MAC | DURÉE D'ALLOCATION RESTANTE |
| PodeConciation | 192.168.2.129 | 20.3C/RECEF400A | 09.37.09 |
GREER STATIQUE
| Informations sur le réseau local | |
| Nom Nom de l'interface LAN | |
| Adresse IP Adresse IP de l'interface LAN | |
| Masque de sous-réseau | Masque de sous-réseau de l'interface LAN. Un masque de réseau indique la taille d'un réseau. Il indique quelle partie de l'adresse IP désigne le réseau et laquelle désigne l'appareil |
| Baux DHCP | |
| Nom d'hôte Nom d'hôte d'un client LAN | |
| Adresse IP Adresse IP d'un client LAN | |
| Adresse Mac Adresse MAC d'un client LAN | |
| Durée d'allocation restante | Durée de bail restante pour un client DHCP. Les titulaires de baux DHCP actif de renouveler leurs baux DHCP une fois la moitié de la durée du bail écoulée |
| Créer Statique Cette action réservera l'adresse IP actuellement attribuée au périphérique dans Réseau -> Interfaces -> Baux statiques. | |
1.3.3 Menu STATUT > RÉSEAU > TOPOLOGIE
L'onglet Topologie permet d'analyser le WAN, le LAN ou les deux interfaces via l'analyse arp pour vérifier les périphériques connectés actifs. Après l'analyse, il indique combien de périphériques actifs ont été trouvés et s quelle interface.
TOPOLOGIE
TOUS LES DISPOSITIFS ACTIFS

Il n'y a pas de dispositifs
| Champ description | |
| Nom d'hôte(fournisseur) | Nom d'hôte de l'appareil analysé |
| Adresse IP Adresse IP de l'appareil analysé | |
| Adresse Mac Adresse MAC de l'appareil analysé | |
| Type Le type de connexion | |
| Interface | L'interface à laquelle l'appareil scanné est connecté |
1.4 Menu Statut > WiFi
La page Sans fil contient des graphiques qui affichent diverses modifications des données sans fil en temps réel.
1.4.1 Menu STATUT > WIFI > INTERFACE
La page Interfaces affiche des informations sur toutes les interfaces sans fil et les clients connectés à l'appareil.

| Champ Description | |
| Mode | Mode de connexion. Peut être un point d'accès (AP) ou un client. En mode AP, d'autres personnes peuvent se connecter à la connexion WiFi de ce routeur. En mode routeur se connecte à d'autres réseaux WiFi. |
| Cryptage Type de cryptage WiFi utilisé. | |
| Nom d'hôte Nom d'hôte de l'appareil. | |
| Adresse IP Affiche l'adresse IP allouée à l'appareil. | |
| Adresse Mac Adresse MAC (Media Access Control) de l'appareil. | |
| SSID Le SSID (Service Set Identifier) est le nom du réseau WiFi. | |
| Bande Fréquence utilisée. | |
| Signal Indicateur de force du signal reçu (RSSI). Force du signal mesurée en dBm. | |
| Taux de réception Taux auquel les paquets sont reçus de l'interface associée. | |
| Taux d'émission | Débit auquel les paquets sont envoyés à l'interface associée. |
1.4.2 Menu STATUT > WIFI > ANALYSE DES CANAUX
La section "Répartition des canaux" montre un diagramme interactif des bandes radio d'interférence des canaux qui affiche l'attribution en temps réel des canaux dans l'environnement.

area
| Channel | Signal (dBm) | CANAL (dBm) | Largeur (dBm) | Cryptage (MHz) | BSSID | | :--- | :--- | :--- | :--- | :--- | :--- | | WENNAU | -68 | 11 | 20 MHz | WPA3 PCK (TWR, CCMP) | 09:17:23:24:19 | | ALDEN_VSITEURS | -86 | 1 | 40 MHz | None | 00:51:33:25:59:29 | | STOCK | -81 | 6 | - | WEP Open/Shared (WEP-40, WEP-104) | SC:DE:38:OE:D7:70 | | RUTAG1_EFEB | -88 | 4 | 40 MHz | mixed WPA2/WPI3 PSIC SAE (CCMP) | 20:57:27:2C:EFEB |La section Scan affiche le tableau des réseaux sans fil visibles. Le tableau peut être trié par SSID, force du signal, canal, largeur, cryptage et adresse MAC (BSSID). Exemple ci-dessus.
client, le
1.5. Menu STATUT > DONNÉES EN TEMPS RÉEL

La page Données en temps réel contient divers graphiques qui affichent divers changements de données statistiques en temps réel.
1.5.1 Menu STATUT > DONNÉES EN TEMPS RÉEL > TRAFIC
Les graphiques de trafic en temps réel offrent aux utilisateurs la possibilité de surveiller le trafic entrant et sortant moyen sur une période de 3 minutes. Chaque nouvelle mesure est prise toutes les 3 secondes. Les graphiques se composent de deux graphiques codés par couleur : le graphique vert montre le trafic sortant, le graphique I montre le trafic entrant. Bien qu'elle ne soit pas représentée graphiquement, la page affiche également les pi charge et les moyennes du trafic entrant et sortant.
| Graphique Description | |
| I-NET_512_XXXX_5G Affiche le trafic qui passe par la connexion wifi 5G sous forme de graphique | |
| I-NET_512_XXXX_2G Affiche le trafic qui passe par la connexion wifi 2G sous forme de graphique | |
| LAN Affiche le trafic qui passe par la ou les interfaces réseau LAN sous forme de graphique | |
| WAN, WAN6 Affiche le trafic qui passe par la connexion WAN filaire sous forme de graphique | |
La figure ci-dessous est un exemple de graphique de trafic en temps réel pour la connexion LAN :

Le graphique Puissance du signal mobile affiche les variations de la valeur de l'intensité du signal cellulaire au fil du temps.

line
| Time | Power (dBm) | |------|-------------| | 0m | ~0 | | 7m | ~0 | | 1m | ~0 | | 6m | ~0 |1.6 Menu STATUT > UTILISATION MOBILE

La page Utilisation mobile contient des graphiques qui affichent les valeurs d'utilisation des données mobiles sur différentes périodes et selon la carte SIM.
Vous pouvez accéder à différentes pages pour afficher les valeurs d'utilisation des données mobiles sur différentes périodes et selon la carte SIM.
Mois – valeurs mensuelles d'utilisation des données
Total - utilisation des données pour toute la période de surveillance
UTILISATION MOBILE

bar_stacked
| Date | Envoire (MB) | Reçu (MB) | | :--- | :--- | :--- | | 01/02 | 189.57 | 396.35 | | 02/02 | 4.00 | 36.59 | | 03/02 | 63.19 | 0.00 | | 04/02 | 0.00 | 0.00 | | 05/02 | 0.00 | 359.75 | | 06/02 | 63.19 | 0.00 |La comptabilité de l'utilisation des données de votre opérateur peut différer, l'entreprise ALDEN n'est pas responsable en cas de divergence de comptabilité.
2. Menu RÉSEAU

Si vous rencontrez des difficultés pour trouver cette page ou certains des paramètres décrits ici sur l'interface Web de votre appareil, vous devez activer le mode «Avancé». Vous pouvez le faire en cliquant sur le bouton "Avancé", qui se trouve en haut au milieu de l'interface
2.1 Menu RÉSEAU > MOBILE
La page Mobile est utilisée pour configurer les paramètres de la connexion mobile.
2.1.1 Menu RÉSEAU > MOBILE > GÉNÉRAL
La section Général est utilisée pour configurer les paramètres de la carte SIM, ils définissent la façon dont l'appareil établira une connexion mobile.
Cette page du manuel fournit un aperçu de la page Mobile dans les appareils I-NET 512.
Paramètres de la carte SIM
La section Paramètres de la carte SIM est utilisée pour configurer les principaux paramètres de la carte SIM. Reportez-vous à la figure et au tableau ci-dessous pour plus d'informations sur les champs contenus dans cette section.
Si la carte SIM est bloqué suite à la saisie de 3 codes PIN erronés se référer "Code PUK", page 7

| Carte SIM par défaut Off | On ;Par défaut : On | Définit cet emplacement SIM comme emplacement par défaut. | |
| Refuser l'itinérance des données | Off | On ;Par défaut : Off | Refuse la connexion de données sur les conditions d'itinérance. |
| VoLTE Auto | On | | Off ;Par défaut : Auto | Active la voix sur LTE, une technologie de paquets numériques qui utilise les réseaux 4G LTE pour acheminer le trafic vocal et transmettre des données. |
| Type de réseau 5G/4G/3G auto |4G/3G auto | 4G seulement | 3G seulement;Par défaut :5G/4G/3G auto | Préférence de type de connexion réseau. | |
| PIN | Par défaut : aucun | Le code PIN (numéro d'identification personnel) de la carte SIM est un mot de passe numérique secret utilisé pour authentifier l'appareil auprès de la carte SIM. Les codes PIN sont composés uniquement de chiffres, la longueur peut varier de 4 à 8 symboles. Le code PIN est enregistré dans la mémoire flash, il n'est donc pas réinitialisé lorsque les paramètres par défaut du routeur sont restaurés. |
| Sélection de la bande | Auto | ManuelPar défaut : Auto | Méthode de sélection de bande de fréquence réseau. Lorsqu'il est réglé sur Auto , l'appareil se connecte à la bande avec les meilleures conditions de connectivité, tandis que Manuel offre la possibilité de sélectionner manuellement les bandes que l'appareil sera obligé d'utiliser. La sélection manuelle des bandes affiche leurs modes duplex pour les appareils compatibles 4G et 5G uniquement. |
Reconnexion sur signal faible
La section Reconnexion du signal faible est utilisée pour configurer la réinitialisation de la connexion de l'opérateur du modem en fonction de la force du signal pour la carte SIM spécifiée.
√ RECONNEXION SUR SIGNAL FAIBLE

| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : Off | Permet la reconnexion du signal faible. |
| Seuil de réinitialisation | Entier [-120..-50] ; Par défaut : aucun | Seuil de signal en dB pour la connexion. Lorsque le signal est inférieur à cette valeur, le modem réinitialise la connexi |
| Délai de réinitialisation | Entier [15..65535] ; Par défaut : 600 | Délais en secondes avant de tenter à nouveau de réinitialiser la connexion. |
Paramètres de l'opérateur
Ce menu n'est visible qu'en mode "Avancé", la section Paramètres de l'opérateur est utilisée pour configurer quels opérateurs peuvent être autorisés (liste blanche) ou bloqués (liste noire).
PARAMÈTRES DE L'OPÉRATEUR

| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : Off | Active la liste blanche ou la liste noire pour la liste d'opérateurs spécifiée. |
| Mode Liste blanche | | liste noire ; Par défaut : liste blanche | Mode à appliquer pour la liste des opérateurs.Liste blanche – n'autoriser que les opérateurs dans la listeListe noire – bloquer tous les opérateurs de la liste |
| Liste des opérateurs | Par défaut : aucun | Une liste d'opérateurs qui peut être configurée dans la page Liste des opérateurs. |
Paramètres de limite de SMS
La section Paramètres de limite SMS vous offre la possibilité de configurer un plafond maximum de SMS envoyés pour votre carte SIM.
√ PARAMÈTRES DE LA LIMITE DE SMS

| Champ Valeur Description | ||
| Activer la limite SMS Off | On ;Par défaut : Off | Active ou désactive la limitation des SMS. | |
| Nombre limite de SMS | Par défaut : aucun | Définit le plafond d'envoi de SMS, c'est-à-dire le nombre de SMS pouvant être envoyés depuis cette carte SIM pendant la période spécifiée. |
| Période jour | semaine | Mois ;Par défaut : Jour | Période pendant laquelle la limitation des SMS doit s'appliquer. Une fois la période expirée, le compteur de limite de SMS sera réinitialisé. | |
| Heure/jour de début | 0–23 / lundi - dimanche / 0–31 ;Par défaut : 0 | Heure de début du jour / jour de la semaine / jour du mois pour la période de limitation des SMS. |
| Effacer la limite de SMS | bouton interactif | Efface le compteur de limite de SMS pour la période sélectionnée. |
USSD
Les données de service supplémentaires non structurées (USSD) sont un protocole de communication utilisé dans la communication entre les appareils cellulaires et les opérateurs de réseaux mobiles. Il est généralement utilisé avec les cartes SIM prépayées pour activer/désactiver certains services ou pour obtenir des informations auprès d'un opérateur réseau.
Cette section offre la possibilité d'envoyer des messages USSD à l'opérateur mobile.
USSD

| Champ Valeur Description | ||
| USSD | Par défaut : aucun | Saisissez un code USSD (jusqu'à 182 caractères) que vous souhaitez envoyer. Pour envoyer le code USSD saisi, cliq sur le bouton « Envoyer » sous la zone de réponse. |
| Message de réponse Par défaut : Pas encore de réponse | Affiche la réponse au dernier message USSD envoyé. La réception de la réponse peut prendre jusqu'à une minute. | |
| Envoyer bouton interactif Cliquez pour envoyer le message saisi dans le champ USSD. | ||
2.1.2 Menu RÉSEAU > MOBILE > COMMUTATEUR SIM
La page Commutateur SIM vous offre la possibilité de configurer les règles de commutation SIM, c'est-à-dire de définir les circonstances dans lesquelles l'appareil effectuera un basculement d'une carte SIM à une autre.
Reportez-vous à la figure et au tableau ci-dessous pour plus d'informations.

| Activer la commutation automatique | Off | On ;Par défaut : Off | Active ou désactive la commutation automatique de la carte SIM. |
| Intervalle de vérification en secondes | entier [3..3600] ;Par défaut : 30 | Fréquence (en secondes) à laquelle l'appareil vérifiera les conditions du commutateur SIM. Si une telle condition existe, le routeur effectuera un changement de carte SIM, sinon il vérifiera à nouveau les mêmes conditions une fois le délai spécifié dans ce champ écoulé. |
| Tentatives avant le changement de carte SIM | entier [1..10] ;Par défaut : 3 | Nombre de fois ou une condition sera vérifiée avant d'exécuter un changement SIM. Par exemple, si l'appareil est dans un état qui remplit au moins une condition de changement de carte SIM, l'appare effectuera un certain nombre de vérifications supplémentaires spécifiées dans ce champ et effectuera un changement de carte SIM uniquement si la condition est remplie à chaque vérification. |
| Sur signal faible* Off | On ;Par défaut : Off | Effectue un changement de carte SIM lorsque la force du signal descend en dessous d'un certain seuil. |
| *Puissance du signal (dBm) | Entier [-120..-50] ;Par défaut : -90 | Valeur d'intensité du signal la plus basse (RSSI) en dBm en dessous de laquelle un changement de carte SIM doit se produire. Plus d'informations : RSSI |
| Sur limite de données | Off | On ;Par défaut : Off | Effectue un changement de carte SIM lorsque la limite de données mobiles pour cette carte SIM est atteinte. Vous pouvez configurer une limite de données mobiles dans les pages Réseau → WAN (mode WebUI de base) ou Réseau → Interfaces WebUI avancé) en cliquant sur «Modifier» à côté de l'interface pour laquelle vous souhaitez limiter les données. |
| Sur limite des SMS Off | | On ;Par défaut : Off | Effectue un changement de carte SIM lorsque la limite de SMS pour cette carte SIM est atteinte. Vous pouvez configurer la limite de SMS sur la page Réseau → Mobile → Général |
| En itinérance Off | On | ;Par défaut : Off | Effectue un changement de carte SIM lorsque des conditions d'itinérance sont détectées. |
| Absence de réseau Off | | On ;Par défaut : Off | Effectue un changement de carte SIM lorsqu'une connexion réseau n'est pas disponible. |
| Sur réseau refusé Off | On ;Par défaut : Off | Effectue un changement de carte SIM lorsque l'accès à un réseau est refusé par un opérateur. |
| Sur échec de la connexion aux données | Off | On ;Par défaut : Off | Effectue un changement de carte SIM lorsque la connexion de données mobiles échoue. Les méthodes possibles de détermination des défaillances sont :- LCP Echo- Echo ICMPSi aucun écho n'est reçu, la connexion de données est considérée comme étant interrompue. |
2.1.3 Menu RÉSEAU > MOBILE > OPÉRATEURS RÉSEAUX
La page Opérateurs réseaux vous offre la possibilité de rechercher et de gérer les opérateurs de réseaux mobiles auxquels la carte SIM de l'appareil peut se connecter. La sélection de l'opérateur n'est disponible que pour la carte SIM principale. Afin de spécifier un opérateur pour l'autre carte SIM, celle-ci doit d'abord être sélectionnée comme SIM principale dans la section Paramètres de la carte SIM.

| SIM active SIM1 | SIM2 | ;Par défaut : SIM 1 | Affiche quelle carte SIM est actuellement active. |
| Opérateur actuel Chaîne; | Affiche le nom de l'opérateur auquel l'appareil est actuellement connecté. | |
| Par défaut : aucun | ||
| Mode de sélection de l'opérateur | Automobile | Manuel Manuel-Auto ;Par défaut : Auto | Méthode de sélection des opérateurs.Auto : sélectionne automatiquement l'opérateur.Manuel : vous oblige à sélectionner l'opérateur manuelManuel->Auto: vous invite à saisir le code d'un opéra mais si le routeur ne parvient pas à établir la connex il se connectera automatiquement au prochain opérateur disponible. |
Sélection manuelle de l'opérateur
Pour sélectionner un opérateur manuellement, spécifiez "Mode de sélection de l'opérateur": Manuel et cliquez sur "Recherche d'opérateurs"

Une fenêtre contextuelle vous demandera si vous êtes sûr. Cliquez sur « Scan » si vous souhaitez continue Attendez la fin de l'analyse.

Comme l'indique le message à l'écran, le processus peut prendre jusqu'à 3 minutes. Une fois l'analyse terminée, vous verrez les résultats dans les « Opérateurs disponibles ».
√ OPÉRATEURS DISPONIBLES
| STATUT | NOM DE L'OPÉRAIÉUR | ABBREVIATION | NOM NUMÉRIQUE | TYPE D'ACCÉS RÉSEAU |
| Disponible | F SFR | SFR | 20010 | 3G/4G |
| Interdit | Free | Free | 20015 | 3G/4G |
| Interdit | Orange F | Orange | 20001 | 3G/4G |
| Interdit | 200 16 | 200 16 | 20016 | 4G |
| Interdit | F-Bouygues Telecom | BYTEL | 20020 | 3G/4G |
Afin de verrouiller la carte SIM pour l'utilisation d'un seul opérateur, sélectionnez l'opérateur dans le champ Code opérateur et cliquez sur « Sauvegarder et appliquer ».
Liste des opérateurs
Cette section est utilisée pour créer des listes de codes d'opérateurs, qui peuvent ensuite être utilisées dans section Paramètres de l'opérateur pour les mettre sur liste blanche ou sur liste noire. Le code de l'opérateur se compose de deux parties : le code de pays mobile (MCC) et le code de réseau mobile (MNC).

En cliquant sur Modifier 📋 sur une liste, vous serez redirigé vers la page d'édition dans laquelle vous pourre saisir les codes d'opérateur pour cette liste.
√ MODIFIER LA LISTE DES OPÉRATEURS : EXEMPLE

SAUVEGARDER ET APPLIQUER
2.2 Menu Réseau > WAN (Mode Avancé)

Certaine caractéristique ne sont disponible qu'en mode "Avancé."



I-NET_S12_T_19.07.05.59 Options d'affichage


Pour des raisons de stabilité de fonctionnement de votre routeur, il est fortement conseillé de ne pas modifier les paramètres de ce menu. Menu réservé aux utilisateurs avertis.
Interfaces WAN
La section Interfaces Wan affiche les réseaux disponibles sur le routeur.
√ INTERFACES WAN
| 1 wan | Statut: natifType: Cable | IP:-Protecole: shopMAC | Durée de fonctionnement:-TX: 0.8RX: 0.8 | Activer:Gestion ... | |
| 2 wan6 | Statut: natifType: Cable | IP:-Protecole: shopviMAC | Durée de fonctionnement:-TX: 0.8RX: 0.8 | Activer: | |
| 3 SIMI | Statut: natifType: Mobile | IP:-APN: AutoSIM: 1 | Durée de fonctionnement:-TX: 0.8RX: 0.8 | Activer:Gestion ... | |
| 4 SIM2 | Statut: natifType: Mobile | IP:-APN: AutoSIM: 2 | Durée de fonctionnement:-TX: 0.8RX: 0.8 | Activer:Gestion ... |
| 1 wan | Statut: nacifType: Cabé | IP:-Protocole: shopMAC | Durée de fonctionnement:-TX: 0 BRX: 0 B | Activer:Gestion ... | |
| 2 wan6 | Statut: nacifType: Cabé | IP:-Protocole: shopviMAC | Durée de fonctionnement:-TX: 0 BRX: 0 B | Activer: | |
| 3 SIM1 | Statut: nacifType: Mobile | IP:-APN: AutoSIM: 1 | Durée de fonctionnement:-TX: 0 BRX: 0 B | Activer:Gestion ... | |
| 4 SIM2 | Statut: nacifType: Mobile | IP:-APN: AutoSIM: 2 | Durée de fonctionnement:-TX: 0 BRX: 0 B | Activer:Gestion ... |
Ajouter une nouvelle instance
La section Ajouter une nouvelle instance est utilisée pour créer des interfaces réseau supplémentaires. Pour créer une nouvelle interface, entrez simplement un nom personnalisé pour celle-ci et cliquez sur le bouton "Ajouter".
√ AJOUTER UNE NOUVELLE INSTANCE


Paramétrage des interfaces
Cette section fournit des informations sur la configuration de l'interface réseau. Il existe deux principaux types d'interfaces sur l'appareil :
• Réseau étendu Ethernet
- Réseau étendu mobile
Différents types d'interfaces peuvent être configurés sous différents protocoles :
Statique DHCP DHCPv6 PPPO Mobile
Réseau étendu Ethernet

Réseau étendu mobile


Pour commencer à configurer une interface, cliquez sur le bouton "Modifiéur le côté droit de l'interface :
| +1 war | Statut: inactifType: Cable | IP:-Protocole: dhcpMAC: | Durée de fonctionnement:-TX: 08RX: 08 | ![]() | ![]() |
Réglages Généraux
La section Configuration générale est utilisée pour configurer le protocole d'une interface et tous les différents paramètres qui accompagnent chaque protocole. Si Aucun protocole est choisi, tous les autres paramètres d'interface seront ignorés. Les sections suivantes sont différentes pour chaque protocole.
Réglages Généraux : Statique
Le protocole Statique utilise une configuration manuelle prédéfinie au lieu d'obtenir automatiquement des paramètres via un bail DHCP.

| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : On | Activer l'interface. |
| Adresse IPv4 IPv4 ; | Par défaut : 192.168.2.1 | L'interface d'adresse IPv4 de cette interface. Une adresse IP identifie un appareil sur un réseau et lui permet de communiquer avec d'autres appareils. |
| Masque de sous-réseau IPv4 | Masque de réseau ; Par défaut : 255.255.255.0 | Le masque de sous-réseau IPv4 de cette interface. Un masque sous-réseau est utilisé pour définir la « taille » d'un réseau en spécifiant quelle partie de l'adresse IP désigne le réseau et quelle partie désigne un périphérique. |
| Passerelle IPv4 IPv4 ; | Par défaut : aucun | L'adresse de la passerelle IPv4 utilisée par cette interface. La passerelle par défaut d'une interface est l'adresse par défaut par laquelle tout le trafic sortant est dirigé. |
| Diffusion IPv4 IPv4 ; | Par défaut : aucun | L'adresse de diffusion IPv4 utilisée par cette interface. Les diffusions IP sont utilisées par les clients BOOTP et DHCP pour rechercher et envoyer des requêtes à leur serveurs respectifs. |
| Serveurs DNS IPv4 ; | Par défaut : aucun | Adresses de serveur DNS que cette interface utilisera. Si laissé vide, les serveurs DNS sont attribués automatiquement. voir quels serveurs DNS sont actuellement utilisés, vous vérifier le contenu du fichier /tmp/resolv.conf.auto. |
Réglages Généraux : DHCP
Le protocole DHCP permet de mettre en place une interface qui obtient automatiquement ses paramètres de configuration via un bail DHCP.
√ INTERFACES : WAN

SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : On | Activer l'interface. |
| Nom d'hôte à envoyer lors de la demande DHCP | Chaîne de caractères; Par défaut : aucun | Nom d'hôte pour cette interface utilisée pour identifier appareil sur le serveur DHCP. |
Réglages Généraux : DHCPv6
Le protocole DHCPv6 permet de mettre en place une interface IPv6 qui obtient automatiquement ses paramè de configuration via un bail DHCP.
√ INTERFACES : WAN

SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : On | Activer l'interface. |
Réglages Généraux : PPPoE
Le protocole PPPoE est utilisé pour établir une connexion PPP (Point-to-Point Protocol) sur le port Ethernet.
√ INTERFACES : WAN

SAUVEGARDIER ET APPLIQUER
| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : On | Activer l'interface. |
| Nom d'utilisateur PAP/CHAP | Par défaut : aucun | Nom d'utilisateur utilisé dans l'authentication PAP/CHAP. |
| Mot de passe PAP/CHAP | Par défaut : aucun | Mot de passe utilisé dans l'authentication PAP/CHAP. |
| Concentrateur d'accès | Par défaut : aucun | Concentrateur d'accès auquel se connecter. Les FAI utilisaient des concentrateurs d'accès pour acheminer leurs connexions PPPoE. Généralement, les paramètres sont reç automatiquement, mais dans certains cas, il est nécessaire spécifier le nom d'un concentrateur d'accès. Laissez vide pour détecter automatiquement les concentrateurs d'accès. |
| Nom du service | Par défaut : aucun | Nom du service auquel se connecter. Laissez vide pour détecter automatiquement le nom du service. |
Réglages Généraux : mobile
Le protocole Mobile est utilisé pour configurer une interface qui peut établir une connexion WAN mobile.
Mode : NAT
√ INTERFACES : WAN

LIMITE DE DONNÉES MOBILES
Activer la limitation de la connexion de données

SUPPRIMER LES DONNÉES COLLECTÉES
SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Mode NAT | Bridge (pont) | Passthrough (traversant); Par défaut : NAT | Mode de fonctionnement de la connexion mobile. • NAT - la connexion mobile utilise NAT (traduction d'adresse réseau). • Bridge - relie la connexion de données LTE au LAN. L'appareil attribue son adresse IP WAN à un autre appareil (d'abord connecté au LAN ou spécifié avec une adresse MAC). L'utilisation du mode Bridge désactivera la plupart des fonctionnalités de l'appareil. • Passthrough - dans ce mode, le I-NET 512 partage son adresse IP WAN avec un seul périphérique LAN (d'abord connecté au LAN ou spécifié avec une adresse MAC). Le périphérique LAN obtiendra l'IP WAN de I-NET 512 au lieu de l'IP LAN. L'utilisation du mode Passthrough désactivera la plupart des fonctionnalités de l'appareil. | |
| Type de PDP IPv4 | IPv6 | IPv4/IPv6; Par défaut : IPv4 | Spécifie quelle adresse sera demandée à l'opérateur. | |
| SIM SIM1 | SIM2 ; Par défaut : SIM1 | Sélectionne quel emplacement SIM sera utilisé pour cette interface. | |
| APN automatique Off | On; Par défaut : On | La fonction APN automatique analyse une base de données APN Android interne et sélectionne un APN en fonction de l'opérateur et du pays de la carte SIM. Si le premier APN sélectionné automatiquement ne fonctionne pas, il tente d'utiliser le prochain APN existant de la base de données. |
| APN personnalisé | Par défaut : aucun | Un nom de point d'accès (APN) est une passerelle entre un réseau mobile GSM, GPRS, 3G ou 4G et un autre réseau informatique. Selon le contrat, certains opérateurs peuvent exiger que utilisiez un APN juste pour terminer l'enregistrement sur un réseau. Dans d'autres cas, APN est utilisé pour obtenir des paramètres spéciaux de l'opérateur (par exemple, une adresse IP publique ) en fonction du contrat. Un identifiant de réseau APN ne peut pas commencer par l'une des chaînes suivantes : • rac; • lac; • sgn ; • rc; il ne peut pas se terminer par : •gprs ; et il ne peut pas contenir le symbole astérisque (*). |
| Type d'authentication | Aucun | Pap | Chap; Par défaut : aucun | Méthode d'authentication utilisée par votre opérateur GSM pour authentifier les nouvelles connexions sur son réseau. Si vous sélectionnez PAP ou CHAP, vous devrez également un nom d'utilisateur et un mot de passe. |
Mode : Bridge (Pont)
√ INTERFACES : WAN

| Champ Valeur Description | ||
| Mode NAT | Bridge | Passthrough;Par défaut : NAT | NAT– la connexion mobile utilise NAT (traduction d'adresse réseau).Bridge– relie la connexion de données LTE au LAN. L'appareil attribue son adresse IP WAN à un autre appareil (d'abord connecté au LAN ou spécifié avec une adresse MAC). L'utilisation du mode Bridge désactivera la plupart des fonctionnalités de l'appareil.Passthrough– dans ce mode, le I-NET 512 partage son IP WAN avec un seul périphérique LAN (d'abord connecté au LAN ou spécifié avec une adresse MAC). Le périphérique LAN obtiendra l'IP WAN de I-NET 512 au lieu de l'IP LAN. L'utilisation du mode Passthrough désactivera la plupart des fonctionnalités de l'appareil. |
| Sélectionde sous-réseau | Automatique | P2P;Par défaut : Auto | Méthode de sélection de sous-réseau. |
| Type de PDP | IPv4 | IPv6 | IPv4/IPv6;Par défaut : IPv4 | Spécifie quelle adresse sera demandée à l'opérateur. |
| SIM SIM1 | SIM2 ; | Par défaut : SIM1 | Sélectionne quel emplacement SIM sera utilisé pour cette interface. |
| APN automatique Off | | on ;Par défaut : On | La fonction APN automatique analyse une base de données APN Android interne et sélectionne un APN en fonction de l'opérateur et du pays de la carte SIM. Si le premier APN sélectionné automatiquement ne fonctionne pas, il tente d'utiliser le prochain APN existant de la base de données. |
| APN personnalisé | Par défaut : aucun | Un nom de point d'accès (APN) est une passerelle entre un réseau mobile GSM, GPRS, 3G ou 4G et un autre réseau informatique. Selon le contrat, certains opérateurs peuvent exiger que vous utilisiez un APN juste pour terminer l'enregistrement sur un réseau. Dans d'autres cas, APN est utilisé pour obtenir des paramètres spéciaux de l'opérateur (par exemple, une adresse IP publique ) en fonction du contrat. Un identifiant de réseau APN ne peut pas commencer par l'une des chaînes suivantes :rac;lac;sgn ;rc;il ne peut pas se terminer par :gprs ;et il ne peut pas contenir le symbole astérisque (*). |
| Typed'authentication | Aucun | Pap | ChapPar défaut : aucun | Méthode d'authentication utilisée par votre opérateur GSM pourauthentifier les nouvelles connexions sur son réseau. Si vous sélectionnez PAP ou CHAP, vous devrez également saisir u d'utilisateur et un mot de passe. |
| Adresse Mac Mac; | Par défaut : aucun | Spécifie l'adresse MAC de l'appareil qui recevra l'adresse IP de l'interface mobile en mode Bridge ou Passthrough.Remarque : ce champ ne devient visible que lorsque vous mode Bridge ou Passthrough. |
| Champ Valeur Description | ||
| Mode NAT | Bridge | |Passthrough ;Par défaut : NAT | • NAT – la connexion mobile utilise NAT (traduction d'adresse réseau).•Bridge– relie la connexion de données LTE au LAN. L'appareil attribue son adresse IP WAN à un autre appareil (d'abord connecté au LAN ou spécifié avec une adresse MAC). L'utilisation du mode Bridge désactivera la plupart des fonctionnalités de l'appareil.•Passthrough– dans ce mode, le I-NET 512 partage son adresse IP WAN avec un seul périphérique LAN (d'abord connecté au LAN ou spécifié avec une adresse MAC). Le périphérique LAN obtiendra l'IP WAN de I-NET 512 au lieu de l'IP LAN. L'utilisation du mode Passthrough désactivera la plupart des fonctionnalités de l'appareil. |
| Sélectionde sous-réseau | Automatique | P2PPar défaut : Auto | ;Méthode de sélection de sous-réseau. |
| Type de PDP | IPv4 | IPv6 | IPv4/IPv6Par défaut : IPv4 | Spécifie quelle adresse sera demandée à l'opérateur. |
| SIM SIM1 | SIM2 ; | Par défaut : SIM1 | Sélectionne quel emplacement SIM sera utilisé pour cette interface. |
| APN automatique Off | | On ;Par défaut : On | La fonction Auto APN analyse une base de données APN Android interne et sélectionne un APN en fonction de l'opérateur et du pays de la carte SIM. Si le premier APN sélectionné automatiquement ne fonctionne pas, il tente d'utiliser le prochain APN existant base de données. |
| APN personnalisé | Par défaut : aucun | Un nom de point d'accès (APN) est une passerelle entre un réseau mobile GSM, GPRS, 3G ou 4G et un autre réseauinformatique.Selonle contrat, certains opérateurs peuvent exiger que vous utilisiez unAPN justepourterminerl'enregistrementsurunréseau.Dansd'autrescas, APN est utilisé pour obtenir des paramètres spéciaux de l'opérateur (par exemple, une adresse IP publique ) en fonction du contrat. Un identifiant de réseau APN ne peut pas commencer par l'une des chaînes suivantes:rac;lac;sgn;rc;il ne peut pas se terminer par:gprs ;et il ne peut pas contenir le symbole astérisque (*). |
| Typed'authentication | Aucun | Pap | ChapPar défaut : Aucun | Méthode d'authentication utilisée par votre opérateur GSM pour authentifier les nouvelles connexions sur son réseau. Si vous sélectionnez PAP ou CHAP, vous devrez également saisir un d'utilisateur et un mot de passe. |
| Désactiver DHCP Off | On;Par défaut : On | Désactive l'allocation dynamique des adresses client lorsqu'elle est désactivée | |
| Durée du bail Valeur;Par défaut : 1 | Heure d'expiration de l'adresse allouée. La valeur minimale les heures est 1, la valeur minimale pour les minutes est valeur minimale pour les secondes est 120 | |
| Unités Heures | minutes |Secondes;Par défaut : Heures | Spécifie l'unité de mesure du temps | |
| Adresse Mac Mac;Par défaut : aucun | Spécifie l'adresse MAC de l'appareil qui recevra l'adresse IP de l'interface mobile en mode Bridge ou Passthrough.Remarque : ce champ ne devient visible que lorsque vous le mode Bridge ou Passthrough. | utilisez |
Paramètres IPv6
La section Paramètres IPv6 est utilisée pour configurer certains des paramètres d'interface les plus spécifiques et les moins fréquemment utilisés. Cette section est différente pour chaque protocole.
Paramètres IPv6 : protocole Statique
Les informations sur les paramètres avancés pour le protocole statique sont fournies dans le tableau ci-dessous.
√ INTERFACES: WAN

SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Déléguer des préfixes IPv6 | Off | On;Par défaut : On | Activez la délégation en aval des préfixes IPv6 disponibles sur cette interface. |
| Longueur de l'assignation IPv6 | Désactivé | 64 ;Par défaut : Désactivé | Une métrique spécifie la priorité de la passerelle. Plus la métrique est basse, plus la priorité est élevée (0 pour la priorité la élevée). |
| Adresse IPv6 Les adresses | IPv6avec ou sans préfixe de masque sont acceptées ;`Par défaut : aucun | Attribue une adresse IPv6 à cette interface. Notation CIDR préfixe. |
| Passerelle IPv6 Les adresses | IPv6sont acceptées.Par défaut : aucun | Passerelle IPv6 par défaut.Par exemple ::0000:8a2e:0370:7334; |
| Préfixe routé IPv6 Les adresses | IPv6 avec préfixe de masque sont acceptées. Par exemple ::1/128;Par défaut : aucun | Préfixe public acheminé vers cet appareil pour distribution aux clients. |
| Suffixe IPv6 Valeurs | autorisées : "eui64", "random", valeur fixe comme "::1" ou "::1:2" ;Par défaut : aucun | Facultatif. Valeurs autorisées : 'eui64', 'random', valeur fixe comme '::1' ou '::1:2'. Lorsque le préfixe IPv6 (comme 'a:b:c:d::') est reçu d'un serveur délégrant, utilisez le suffixe (comme '::1') pour former l'adresse IPv6 ('a:b:c:d: :1') pour l'interface. |
Paramètres IPv6 : protocole DHCPv6
Les informations sur les paramètres avancés pour le protocole DHCPv6 sont fournies dans le tableau ci-dess
√ INTERFACES: WAN


SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Déléguer les préfixes IPv6 | Off | On;Par défaut : On | Activez la délégation en aval des préfixes IPv6 disponibles sur cette interface. |
| Demande d'adresse IPv6 | Essayer | Forcer | Désactivé;Par défaut : Essayer | Définit le comportement de demande d'adresse. |
| Demande de préfixe de taille IPv6 | 48|52|56|60|64|Automatique | Désactivé ;Par défaut : Automatique | Définit comment cela demandera une longueur de préfixe ULA IPv6. Si elle est définie sur « désactivé », l'interface obtien seule adresse IPv6 sans sous-réseau pour le routage. |
Paramètres IPv6 : PPPoE
Les informations sur les paramètres avancés du protocole PPPoE sont fournies dans le tableau ci-dessous.
- INTERFACES: WAN

Déléguer des préfixes IPv6
Obtenir une adresse IPv6

Automatique
SAUVEGARDER ET AFPLIQUER
| Champ Valeur Description | ||
| Déléguer les préfixes IPv6 | Off | On;Par défaut : On | Activez la délégation en aval des préfixes IPv6 disponibles sur cette interface. |
| Obtenir une adresse IPv6 | Automatique | Désactivé | Manuel;Par défaut : Automatique | Définit le comportement pour obtenir une adresse IPv6. |
Paramètres avancés
La section Paramètres avancés est utilisée pour configurer certains des paramètres d'interface les plus spécifiques et les moins fréquemment utilisés. Cette section est différente pour chaque protocole.
Paramètres avancés : protocole Statique
Les informations sur les paramètres avancés pour le protocole statique sont fournies dans le tableau ci-dessous.
√ INTERFACES : WAN

SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Forcer le lien Off | On | ;Par défaut : On | Spécifie si les paramètres d'interface (IP, route, passerelle) sont attribués à l'interface indépendamment du lien actif ou seulement après que le lien soit devenu actif. |
| Passerelle métrique | Par défaut : 1 | Une métrique spécifie la priorité de la passerelle. Plus la métrique est basse, plus la priorité est élevée (0 pour la plus élevée). |
| Remplacer l'adresse MAC | Par défaut : aucun Lorsqu'il est défini, utilise une adresse MAC définie par l'utilisateur pour l'interface au lieu de celle par défaut. | |
| Remplacer MTU Valeur[1..9200] ;Par défaut : aucun | Modifie la taille maximale de l'unité de transmission (MTU) autorisée pour l'interface. Il s'agit de la plus grande taille d'unité de données de protocole (PDU) pouvant être transmise dans une seule transaction de couche réseau.Remarque: Interface(s) : si le mtu est inférieur à 1 280, toutes les interfaces de la même interface physique ne prendront plus en charge IPv4.Remarque: Interface(s) : si le mtu est inférieur à 576, toutes les interfaces de la même interface physique ne prendront plus en charge DHCP. | |
| Table IPv4 | Valeur[0..99999999] ;Par défaut : aucun | ID de la table de routage. |
Paramètres avancés : protocole DHCP
Les informations sur les paramètres avancés pour le protocole DHCP sont fournies dans le tableau ci-dessou
√ INTERFACES: WAN

SAUVEGARDER E'APPLIQUER
| Champ Valeur Description | ||
| Forcer le lien Off | On; | Par défaut : Off | Spécifie si les paramètres d'interface (IP, route, passerelle) sont attribués à l'interface indépendamment du lien actif ou seulement après que le lien soit devenu actif. |
| Utiliser le flag de diffusion | Off | On;Par défaut : Off | Obligatoire pour certains FAI. Par exemple, Charte avec 3. |
| Utiliser la passerelle par défaut | Off | On;Par défaut : On | Lorsqu'elle est cochée, crée une route par défaut pour l'interface. |
| Passerelle métrique | Par défaut : aucun | Une métrique spécifie la priorité de la passerelle. Plus la métrique est basse, plus la priorité est élevée (0 pour la plus élevée). |
| Serveurs DNS personnalisés | IPv4 ;Par défaut : aucun | Spécifie les serveurs DNS personnalisés. Si laissé vide, les serveurs DNS annoncés par les pairs sont utilisés. |
| ID client à envoyer lors d'une requête DHCP | Par défaut : aucun ID | client qui sera envoyé lors de la demande d'un bail DHCP. |
| Classe de fournisseur à envoyer lors d'une demande DHCP | Par défaut : aucun Classe fournisseur qui sera envoyée lors de la demande d'un bail DHCP. | |
| Remplacer l'adresse MAC | Par défaut : aucun Lorsqu'il est défini, utilise une adresse MAC définie par l'utilisateur pour l'interface au lieu de celle par défaut. | |
| Remplacer la MTU | Par défaut : aucun | Modifie la taille maximale de l'unité de transmission (MTU) autorisée pour l'interface. Il s'agit de la plus grande taille d'unité de données de protocole (PDU) pouvant être transmise dans une seule transaction de couche réseau.Remarque : Interface(s) : si le mtu est inférieur à 1 280, toutes les interfaces de la même interface physique ne prendront plus en charge IPv4.Remarque : Interface(s) : si le mtu est inférieur à 576, toutes les interfaces de la même interface physique ne prendront plus en charge DHCP. |
| Table IPv4 | Par défaut : aucun ID de la table de routage. | |
Paramètres avancés : Protocole DHCPv6
Les informations sur les paramètres avancés pour le protocole DHCPv6 sont fournies dans le tableau ci-dess - INTERFACES: WAN

| Champ Valeur Description | ||
| Forcer le lien Off | On; | Par défaut : Off | Spécifie si les paramètres d'interface (IP, route, passerelle) sont attribués à l'interface indépendamment du lien actif ou seulement après que le lien soit devenu actif. |
| Utiliser la passerelle par défaut | Off | On;Par défaut : On | Lorsqu'elle est cochée, crée une route par défaut l'interface. |
| Passerelle métrique | Par défaut : 1 | Une métrique spécifie la priorité de la passerelle. Plus la métrique est basse, plus la priorité est élevée (0 priorité la plus élevée). |
| Serveurs DNS personnalisés | Par défaut : aucun | Spécifie les serveurs DNS personnalisés. Si laissé vide, les serveurs DNS annoncés par les pairs sont utilisés |
| ID client à envoyer lors de la demande DHCP | Par défaut : aucun ID | client qui sera envoyé lors de la demande d'un bail DHCP. |
| Remplacer l'adresse MAC | Par défaut : aucun | Lorsqu'il est défini, utilise une adresse MAC définie par l'utilisateur pour l'interface au lieu de celle par défaut. |
| Remplacer MTU | Par défaut : aucun | Modifie la taille maximale de l'unité de transmission (MTU) autorisée pour l'interface. Il s'agit de la plus grande taille d'unité de données de protocole (PDU) pouvant être transmise dans une seule transaction couche réseau.Remarque: Interface(s) : si le mtu est inférieur toutes les interfaces de la même interface physique ne prendront plus en charge IPv4.Remarque: Interface(s) : si le mtu est inférieur à 576, toutes les interfaces de la même interface physique ne prendront plus en charge DHCP. |
| Table IP6 | Par défaut : aucun ID | de la table de routage. |
Les informations sur les paramètres avancés pour le protocole PPPoE sont fournies dans le tableau ci-dessous.
√ INTERFACES : WAN

| Champ Valeur Description | ||
| Forcer le lien Off | On | ;Par défaut : Off | Spécifie si les paramètres d'interface (IP, route, passerelle sont attribués à l'interface indépendamment du lien actif ou seulement après que le lien est devenu actif. |
| Utiliser la passerelle par défaut | Off | On ;Par défaut : On | Lorsqu'elle est cochée, crée une route par défaut pour l'interface. |
| Passerelle métrique | Par défaut : aucun | Une métrique spécifie la priorité de la passerelle. Plus la métrique est basse, plus la priorité est élevée (0 pour la plus élevée). |
| Serveurs DNS personnalisés | Par défaut : aucun Spécifie les serveurs DNS personnalisés. Si laissé vide, les serveurs DNS annoncés par les pairs sont utilisés. | |
| Valeur de tag VLAN Par | défaut : aucun Valeur de la balise VLAN. | |
| Priorité VLAN Par défaut : aucun Priorité VLAN. | ||
| Seuil d'échec d'écho LCP | Par défaut : aucun Suppose que l'homologue est désactivé après un certain nombre d'échecs d'écho LCP. Laissez-le à 0 pour ignorer les échecs. | |
| Intervalle d'écho LCP | Par défaut : aucun Envoie des requêtes d'écho LCP à l'intervalle donné en secondes. Cette fonction n'est efficace qu'en liaison avec le seuil de défaillance. | |
| Contenu de la balise Host-Uniq | Par défaut : aucun Laissez vide sauf si votre FAI l'exige. | |
| Délais d'inactivité | Par défaut : aucun Fermer la connexion inactive après le nombre de secondes indiqué. Laissez-le à 0 pour conserver la connexion. | |
| Remplacer MTU | Par défaut : aucun Unité de transmission maximale (MTU) - spécifie la plus grande taille possible d'un paquet de données. | |
| Table IPv4 | Par défaut : aucun ID de la table de routage. | |
Paramètres avancés : Protocole mobile
Les informations sur les paramètres avancés pour le protocole mobile sont fournies dans le tableau ci-dessous.
\~ INTERFACES : WAN
PARAMÈTRES GÉNÉRAUX
PARAMÈTRES AVANCÉS
PARAMÈTRES DU PARE-ETU
Forcarle lien

Passerelle metrique

Serveurs DNS personnalisés

Remplacer MITU

Table IP4

| Champ Valeur Description | ||
| Forcer le lien Off | On | ;Par défaut : Off | Spécifie si les paramètres d'interface (IP, route, passerelle) sont attribués à l'interface indépendamment du lien actif ou seulement après que le lien soit devenu actif. |
| Passerelle métrique | Par défaut : aucun | Une métrique spécifie la priorité de la passerelle. Plus la métrique est basse, plus la priorité est élevée (0 pour la plus élevée). |
| Serveurs DNS personnalisés | Par défaut : aucun Spécifie les serveurs DNS personnalisés. Si laissé vide, les serveurs DNS annoncés par les pairs sont utilisés. | |
| Remplacer MTU | Par défaut : aucun | Unité de transmission maximale (MTU) – spécifie la plus grande taille possible d'un paquet de données. Si le champ Remplacer la MTU est laissé, une MTU dynamique vide sera utilisée. |
| Table IPv4 Par défaut | aucun ID de la table de routage. | |
Paramètres avancés : Protocole mobile > Limite de données mobiles
Les informations sur les paramètres avancés pour le protocole mobile sont fournies dans le tableau ci-dessous.
- LIMITE DE DONNÉES MOBILES
Activer la limitation de la connexion de données

Limite de données (MB)

Période

Heure de début

Activer l'avortissement SMS

Limite de données (MB)

Numéro de téléphone

La limite de données est dépassée :

SUPPRIMER LES DONNÉES COLLECTIÉS
* La comptabilité d'utilisation des données de votre opérateur peut différer. ALDEN n'est pas responsable en cas d'écart comptable.
| Champ Valeur Description | ||
| Activer la limitation de la connexion de données | Off | On ;Par défaut : Off | Active ou désactive les limitations de données mobiles. |
| Limite de données (MB) | Par défaut : 1000 | Quantité de données pouvant être téléchargées sur la période de temps spécifiée. Lorsque la limite est atteinte, l'appareil ne pourra plus établir de connexion de données jusqu'à ce que la période soit écoulée ou que la limite de données soit réinitialisée. |
| Période Jour | Semaine | | Mois;Par défaut : Jour | Période limite de données après laquelle le compteur de données est réinitialisé le jour de début spécifié . |
| Heure de début | Par défaut : heure 0 | Active ou désactive l'avertissement SMS. Lorsqu'il est activé et configuré, envoie un message SMS à un numéro spécifié une fois que la carte SIM a utilisé une quantité spécifiée de données. |
| Activer l'avertissement SMSLimite de données*(MB) | Off | On ;Par défaut : OffPar défaut : aucun | Active ou désactive l'avertissement SMS. Lorsqu'il est activé et configuré, envoie un message SMS à un numéro spécifié une fois que la carte SIM a utilisé une quantité spécifiée de données.La limite de données reçues avant d'envoyer un avertissement SMS. Après avoir atteint la quantité de données spécifiée dans ce champ, le routeur enverra un message d'avertissement SMS au numéro de téléphone spécifié. |
| Numéro de téléphone Par défaut : aucun Numéros de téléphone du destinataire. | ||
| La limite de données est dépassée | Par défaut : aucun | La limite de données reçues avant d'envoyer un avertissement SMS. Après avoir atteint la quantité de données spécifiée dans ce champ, le routeur enverra un message d'avertissement SMS au numéro de téléphone spécifié. |
Paramètres physiques
La section Paramètres physiques est utilisée pour créer des associations avec des interfaces physiques et des interfaces réseau de Bridge (pont).
√ INTERFACES : WAN

| Champ Valeur Description | ||
| Interfaces Bridge Off | | On ;Par défaut : Off | Relie les interfaces physiques spécifiées dans cette configuration. |
| Activer STP Off | On | Par défaut : Off | Active ou désactive l'utilisation du protocole Spanning Tree (STP) pour cette interface.Remarque : ce champ devient visible lorsque 'Bridge inte est activé. |
| Activer IGMP Off | On | ;Par défaut : Off | Active la surveillance IGMP sur ce Bridge.Remarque : ce champ devient visible lorsque 'Bridge inte est activé et 'Protocol' est défini sur PPPoE. |
| Interface | Par défaut : Eth1 | Lie cette interface réseau aux interfaces de périphériques physiques telles que les radios Ethernet ou WiFi. |
Paramètres du pare-feu
La section Paramètres du pare-feu permet de spécifier à quelle zone de pare-feu appartient, le cas échéant, cette interface. L'attribution d'une interface à une zone peut faciliter la configuration des règles de pare-feu. Par exemple, au lieu de configurer des règles distinctes pour chaque interface WAN, vous pouvez ajouter toutes interfaces WAN dans une seule zone de pare-feu et appliquer la règle à cette zone.
- INTERFACES : WAN
PARAMÈTRES GÉNÉRAUX
PARAMÉTRES IPVG
PARAMÈTRES AVANGÉS
PARAMÈTRES PHYSIQUES
PARAMÈTRES DU PARE-FEU
Créer / Attribuer une zone de pare-feu wac: WAC MUNB DUT 0442 Encomps
SAUVEGARDIER ET APPLIQUER
| Champ Valeur Description | ||
| Créer / Attribuer une zone de pare-feu | Par défaut : aucun | Attribue cette interface à la zone de pare-feu spécifiée. |
2.3 Menu Réseau > LAN

Le menu LAN n'est disponible qu'en mode "Avancé."

Interfaces LAN
La section Interfaces LAN affiche les réseaux disponibles sur le routeur.
Ajouter une nouvelle instance
La section Ajouter une nouvelle instance est utilisée pour créer des interfaces réseau supplémentaires. Pour créer une nouvelle interface, entrez simplement un nom personnalisé pour celle-ci et cliquez sur le bouton "Ajouter".
√ INTERFACES LAN

√ AJOUTER UNE NOUVELLE INSTANCE
NOM DE L'INTERFACE

Pour commencer à configurer une interface, cliquez sur le bouton « Modifier » sur le côté droit de l'interfa
√ INTERFACES LAN

Paramètres généraux
La section Paramètres généraux est utilisée pour configurer les principaux paramètres du LAN.
√ INTERFACES : LAN

| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : On | Attribue cette interface à la zone de pare-feu spécifiée. |
| Protocole Statique | Aucun ;Par défaut : Statique | ||
| Adresse IPV4 IP4 ; par | défaut :192.168.2.1 | L'adresse de votre routeur sur le réseau |
| Masque de sous-réseau IPv4 | Masque de réseau ;Par défaut :255.255.255.0 | Le masque de réseau IPv4 de cette interface. Un masque de réseau est utilisé pour définir la « taille » d'un réseau en spécifiant quelle partie de l'adresse IP désigne le réseau et quelle partie désigne un périphérique. |
Paramètres IPV6
La section Paramètres IPV6 est utilisée pour configurer les paramètres IPv6 du LAN.
√ INTERFACES : LAN

| Champ Valeur Description | ||
| Déléguer les préfixes IPv6 | Off | On ;Par défaut : On | Activez la délégation en aval des préfixes IPv6 disponibles sur cette interface. |
| Longueur d'assignation IPv6 | Désactivé | 64 |Personnalisé - entier [0..6] ; par défaut : | Attribuez une partie d'une longueur donnée de chaque préfixe IPv6 public à cette interface.64 |
| Indice d'affectation IPv6 | Par défaut : aucun | Attribuez des parties de préfixe à l'aide de cet ID de so préfixe hexadécimal pour cette interface. |
| Suffixe IPv6 | Par défaut : aucun | Facultatif. Valeurs autorisées : 'eui64', 'random', valeur fixe comme '::1' ou '::1:2'. Lorsque le préfixe IPv6 (com 'a:b:c:d::') est reçu d'un serveur délégant, utilisez le suff (comme '::1') pour former l'adresse IPv6 ('a:b:c:d: :1') po l'interface. |
Paramètres avancés
La section Paramètres avancés est utilisée pour configurer les paramètres avancés du LAN.
√ INTERFACES : LAN

| Champ Valeur Description | ||
| Force le lien Off | On | ;Par défaut : On | Définissez les propriétés de l'interface quel que soit le support de liaison (s'ils sont définis, les événements de détection de support n'appellent pas les gestionnaires de connexion à chaud). |
| Passerelle métrique Par | défaut : 0 La configu | ration génère par défaut une entrée de table de routage. Dans ce champ, vous pouvez modifier la métrique de cette entrée. Une métrique inférieure signifie une priorité plus élevée. |
| Remplacer l'adresse MAC | Par exemple00:23:45:67:89:AB ;Par défaut : aucun | Remplacez l'adresse MAC de l'interface. Par exemple, votre FAI (fournisseur d'accès Internet) vous donne une adresse IP statique et il peut également la lier à l'adresse MAC de votre ordinateur (c'est-à-dire que cette IP ne fonctionnera qu'avec votre ordinateur mais pas avec votre routeur). Dans ce champ, vous pouvez sélectionner l'adresse MAC de votre ordinateur et faire croire à la passerelle qu'elle communique avec votre ordinateur. Vous pouvez sélectionner l'adresse MAC d'un ordinateur actuellement connecté ou en utiliser une personnalisée. Lorsque vous modifiez l'adresse MAC sur l'interface LAN, veillez à éviter les collisions d'adresses MAC. |
| Remplacer la MTU Par | défaut : aucun Unité de transmission maximale (MTU) - spécifie la plus grande taille possible d'un paquet de données. |
| Table IP4 La valeur doit être un entier non signé valide ; Par défaut : aucun | Table de routage IPv4 pour les routes de cette interface. |
Paramètres physiques
La section Paramètres physiques est utilisée pour configurer les paramètres physiques du LAN.
√ INTERFACES : LAN

| Champ Valeur Description | ||
| Interfaces bridge (pont) | Off | On;Par défaut : On | Crée un pont sur les interfaces spécifiées. |
| Activer STP Off | On | ;Par défaut : Off | Active le protocole Spanning Tree sur ce pont. |
| Activer IGMP Off | On | ;Par défaut : Off | Active la surveillance IGMP sur ce pont. |
| Interface Interfaces réseau;par défaut : interface physique LAN | Nom de l'interface physique à attribuer à cette section, des interfaces si le type pont est défini. | |
Paramètres du pare-feu
La section Paramètres du pare-feu est utilisée pour configurer les paramètres du pare-feu du LAN.
√ INTERFACES : LAN

| Champ Valeur Description | ||
| Créer/attribuer une zone de pare-feu | Non specifié | LAN | WAN ;Par défaut : LAN | Choisissez la zone pare-feu que vous souhaitez attribuer à cette interface. Sélectionnez « Non spécifié » pour supprimer l'interface de la zone associée ou définir une nouvelle zone et y attacher l'interface. |
Serveur DHCP
Un serveur DHCP ( Dynamic Host Configuration Protocol ) est un service qui peut configurer automatiquemer paramètres TCP/IP de tout appareil qui demande un tel service. Si vous connectez un appareil qui a été configuré pour obtenir une adresse IP automatiquement, le serveur DHCP allouera une adresse IP à partir du pool d'ad
note right of A: IP address: 192.168.2.1
Start: 100
Limit: 150
note right of D: Range: 192168.2.100 - 192.168.2.249
IP disponibles et l'appareil pourra communiquer au sein du réseau privé.
Pour rendre la section DHCP Server visible, définissez le protocole d'interface sur Static.
Serveur DHCP : configuration générale
La section configuration générale permet de configurer les principaux paramètres de fonctionnement du serveur DHCP.
SERVEUR DHCP

SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Activer DHCP Activer | | Désactiver | Relais DHCP* ; Par défaut : Activer | Active ou désactive le serveur DHCP ou active le relais Si DHCP Relais* est sélectionné, vous serez invité à saisir l'adresse IP d'un autre serveur DHCP de votre réseau local. Dans ce cas, chaque fois qu'une nouvelle machine se connecte à ce périphérique, elle redirige toutes les requêtes DHCP vers le serveur DHCP spécifié. |
| IP de départ | Par défaut : 100 | La valeur de l'adresse IP de départ. Par exemple, si l'adresse IPLAN de votre appareil est 192.168.2.1 et que votre masque de sous-réseau est 255.255.255.0, cela signifie que dans votre réseau, une adresse IP valide doit être comprise entre [192.168.2.0..192.168.2.254] (192.168.2.255 est une adresse spéciale indisponible). Si la valeur Start est définie sur 100, le serveur DHCP ne louera que les adresses à partir de 192.168.2. 100 |
| IP de fin | Par défaut : 254 | La valeur de l'adresse IP de départ. Par exemple, si l'adresse IPLAN de votre appareil est 192.168.2.1 et que votre masque de sous-réseau est 255.255.255.0, cela signifie que dans votre réseau, une adresse IP valide doit être comprise entre [192.168.2.0..192.168,2.254] (192.168.2.255 est une adresse spéciale indisponible). Si la valeur Start est définie sur 100, le serveur DHCP ne louera que les adresses à partir de 192.168.2. 100 |
| Durée du bail Par défaut : 12 Un bail DHCP | expirera après la durée spécifiée dans ce champ et l'appareil qui utilisait le bail devra en demander un nouveau. Cependant, si l'appareil reste connecté, son bail sera renouvelé après la moitié de la durée spécifiée (par exemple, si la durée de bail est de 12 heures, toutes les 6 heures, l'appareil demandera au serveur DHCP de renouveler son bail). La durée minimale pouvant être spécifiée est de 2 minutes.* Si les unités sélectionnées sont les minutes.** Si les unités sélectionnées sont les secondes. |
| Unités Heures | minutes | secondes | Infini Par défaut : Heures | Unités de mesure de la durée du bail. |
Serveur DHCP : paramètres avancés
Reportez-vous au tableau ci-dessous pour plus d'informations sur la section Paramètres avancés.
√ SERVEUR DHCP

| Champ Valeur Description | ||
| DHCP dynamique Off | | On ;Par défaut : On | Active l'allocation dynamique des adresses client. Si cette option est désactivée, seuls les clients qui ont des baux IP statiques seront servis. |
| Forcer Off| On ; | Par défaut : Off | La fonction de forçage DHCP garantit que l'appareil dém toujours son serveur DHCP, même s'il existe un autre serveur DHCP déjà en cours d'exécution sur son réseau. Par défaut, le serveur DHCP de l'appareil ne démarre pas lorsqu'il est connecté à un segment de réseau qui dispose déjà d'un serveur DHCP fonctionnel. |
| Masque de sous-réseau IPv4 | Masque de réseau ;Par défaut : aucun | Envoie un masque de sous-réseau différent du masque de réseau LAN aux clients DHCP. |
| Option DHCP personnalisées | EDITER- (bouton interactif) | Ouvre la fenêtre d'édition des options DHCP. |
| Forcer les options DHCP | Off | On ;Par défaut : Off | Si activé, les options DHCP seront envoyées même si elles ne sont pas demandées. |
Options DHCP personnalisées
Les options DHCP personnalisées sont des paires de nombres et de valeurs utilisées pour configurer la fonctionnalité DHCP avancée. Il ne configure pas DHCP ipv6. Le modal des options DHCP est utilisé pour «Aj «Supprimer», «Enregistrer» plusieurs options.

| Champ Valeur Description | ||
| Code des options Personnalisé | Décalage temporel (2) | Routeur (3) | DNS (6) | Champs(15) | serveur NTP (42); Par défaut : Décalage temporel (2) | Code d'option DHCP standardisé. | |
| Valeur d'option Personnalisé | Décalage temporel (2) - entier | Routeur (3) - IPv4 | DNS (6) - IPv4 | Champs(15) - chaîne | Serveur NTP (43) - IPv4 ; Par défaut : vide | Valeur qui sera définie pour l'option sélectionnée. | |
Serveur DHCP : paramètres IPv6
Reportez-vous au tableau ci-dessous pour plus d'informations sur la section Paramètres IPv6.

| Champ Valeur Description | ||
| Annonce routeur-service | Désactivé | Mode relais | Mode serveurMode hybride;Par défaut : Désactivé | Spécifie si les publicités du routeur doivent être activées (mode serveur), relayées ou désactivées. |
| Service DHCPv6 Désactivé | Moderelais | Mode serveurMode hybride;Par défaut : Désactivé | Spécifie si le serveur DHCPv6 doit être activé (serveur), relayés (relais) ou désactivé (désactivé). |
| NDP-Proxy Désactivé | Moderelais | Mode hybride;Par défaut : Désactivé | Spécifie si NDP doit être relayé ou désactivé. |
| Serveurs DNS annoncés | Par défaut : aucun | Complète les entrées du serveur DNS attribuées par DHCP avec celles spécifiées dans ce champ. |
| Domaines DNS annoncés | Par défaut : aucun | Domaine DNS distribué aux clients DHCP. |
2.4 Menu RÉSEAU >WiFi

La section WiFi de l'onglet Réseau est utilisée pour gérer et configurer les points d'accès WiFi et les stations WiFi (clients). Ce chapitre du manuel de l'utilisateur donne un aperçu de la section WiFi pour les appareils I-NET 512.
Si vous rencontrez des difficultés pour trouver cette page ou certains des paramètres décrits ici sur l'interface Web de votre appareil, vous devez activer le mode «Avancé». Vous pouvez le faire en cliquant sur le bouton "Normal" sous "Mode", qui se trouve en haut de l'interface Web.
Technologie WiFi
Les appareils I-NET 512 prennent en charge IEEE 802.11ac (WiFi 5) avec des taux de transmission de données allant jusqu'à 867 Mbps (double bande, MU-MIMO), transition rapide 802.11r.
SSID
La section SSID est utilisée pour configurer vos points d'accès sans fil (AP) et vos clients sans fil (STA).

Ci-dessus se trouve un aperçu de la fenêtre Présentation du SSIDS. Il affiche les points d'accès et les statin actifs. Ici vous pouvez activer ou désactiver vos interfaces WiFi, les supprimer ou commencer la configuration en cliquant sur le Bouton Modifier sur le côté droit de l'interface. Vous pouvez également configurer vos appareils WiFi en cliquant sur le bouton Modifier sur le côté droit de chaque en-tête de tableau. Pour confi votre appareil sans fil en tant que client, appuyez sur le bouton Scan pour scanner la zone environnante et de vous connecter à un nouveau point d'accès sans fil.
Configuration générale
La section Configuration générale est utilisée pour activer ou désactiver un périphérique WiFi, sélectionner la fréquence de fonctionnement (mode et canal WiFi), transmettre la puissance et définir un code de pays. Un canal WiFi sans fil de 2,4 GHz nécessite une bande de signalisation d'environ 22 MHz de large, les fréq des canaux voisins se chevauchent considérablement. Choisissez un canal WiFi en fonction de l'activité des autres canaux. Vous pouvez télécharger une application d'analyse WiFi gratuite sur votre téléphone, ordinateur portabl ou autre appareil WiFi et vérifier quel canal est le moins peuplé.
De nombreux réseaux domestiques utilisent des routeurs qui fonctionnent par défaut sur le canal 6 sur la bande 2,4 GHz. Les réseaux domestiques WiFi voisins qui fonctionnent sur le même canal génèrent des interférences radio qui peuvent entraîner des ralentissements importants des performances du réseau pour les utilisateurs. La reconfiguration d'un réseau pour qu'il s'exécute sur un canal sans fil différent permet de minimiser ces ralentissements. Par conséquent, choisissez un canal sans autres points d'accès actifs et de préférence un can qui n'a pas de point d'accès actif sur deux canaux adjacents de chaque côté également. Dans le doute, définissez le champ "Canal" sur Auto et l'appareil sélectionnera automatiquement le canal le moins occupé de votre emplacement.
- PARAMÈTRES GÉNÉRAUX 2.4GHZ

SAUVEGARDER ET APFLIQUER
| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : On | Active ou désactive le périphérique sans fil. |
| Fréquence de fonctionnement (2,4 GHz) | ||
| Mode N | Ancienne version ;Par défaut : N | Le Wireless N (802.11n) prend en charge un taux de transfert théorique maximum de 300 Mbps avec 2 antennes. Il peut atteindre jusqu'à 450 Mbps avec 3 antennes. Bien que les vitesses typiques soient plus précisément d'environ 130 Les normes existantes incluent 802.11a, 802.11b et 802.11g. | |
| Canal Auto | 1 (2 412 MHz)| 2 (2 417 MHz) | 422 MHz) | 4 (2 427 MHz) | 5 (2 432 MHz) | 6 (2 437 MHz) | 442 MHz) | 8 (2 447 MHz) | 9 (2 452 MHz) | 10 (2 457 MHz) | 11 (2 462 MHz);Par défaut : Auto | Un canal WiFi sans fil de 2,4 GHz nécessite une bande de signalisation d'environ 22 MHz de large, les fréquences radio des numéros de canaux voisins se chevauchent considérablement.Par conséquent, choisissez un canal sans autre point d'actif et de préférence un canal qui n'a pas de point d'accès actif sur deux canaux adjacents de chaque côté également. | |
| Largeur | 20 MHz | 40 MHz ;Par défaut : 20 MHz | Une largeur de canal de 40 MHz relie deux canaux de 20 MHz ensemble, formant une largeur de canal de 40 MHz ; par conséquent, il permet une plus grande vitesse et des taux de transfert plus rapides. Mais pas si ces chaînes sont saturées de bruit et d'interférences. Dans les zones très fréquentées avec beaucoup de bruit de fréquence et d'interférences, un seul canal de 20 MHz sera plus stable. La largeur de canal de 40 MHz permet une plus grande vitesse et des taux de transfert plus rapides, mais elle ne fonctionne pas aussi bien dans les zones très fréquentées. |
| Fréquence de fonctionnement (5 GHz) | ||
| Mode N | C A ; | Par défaut : CA | Choisissez entre les normes 802.11n et 802.11ac. |
| Canal Auto | 36 (5 180 MHz)| 40(5 200 MHz) | 44(5 signalisation d'environ 22 MHz de large, mais comme son 220 MHz) | 48 (5 244 Canal de 20 MHz chevauche moins les canaux voisins, il est MHz) | 52 (5 260 MHz) | 52 anmoins recommandé de choisir un canal sans autre point | 56 (5 280 MHz) | 61 accès actif et de préférence un qui n'a pas non plus de point (5 300 MHz) | 64 (5 d'accès actif sur deux canaux adjacents de chaque côté MHz) | 68 (5 340 MHz) | 72 (5 360 MHz) | 76 (5 380 MHz) | 80(5 400 MHz) | 84 (5 420 MHz) | 88 (5 440 MHz) | 92 (5 460 MHz) | 96 (5 480 MHz) | 100(5 500 MHz) | 104 (5 520 MHz) | 108 (5 540 MHz) | 112 (5 560 MHz) | 116 (5 580 MHz) | 120 (5 600 MHz) | 124 (5 620 MHz) | 128(5640 MHz) | 132 (5 660 MHz) | 136 (5 680 MHz) | 140(5 700 MHz) | 144 (5 720 MHz) | 149 (5 745 MHz) | 153 (5 765 MHz) | 157 (5 785 MHz) | 161 (5 805 MHz) | 165 (5 825 MHz) ; Par défaut : 36 (5 180 MHz) | ||
| Largeur | 20 MHz | 40 MHz | MHz ; Par défaut : 80 MHz | Uné largeur de canal de 40 MHz relie deux canaux de ensemble, formant une largeur de canal de 40 MHz, un canal de 8 MHz relie quatre canaux de 20 MHz ; par conséquent, il permet une plus grande vitesse et des taux de transfert plus rapides. Mais pas si ces chaînes sont saturées de bruit et d'interférences. Dans les zones très fréquentées avec beaucoup de bruit de fréquence et d'interférences, un seul canal de 20 MHz sera plus stable. Un canal de largeur 80 MHz est plus rapide que 40 MHz, ce qui est plus rapide que 20 MHz, mais i ne fonctionne pas aussi bien dans les zones très fréquentées. |
| Puissance de transmission | [5 %...100 %] ; Par défaut : 100 % | La puissance de transmission d'un point d'accès radio est proportionnelle à sa portée effective : plus la puissance de transmission est élevée, plus un signal peut parcourir de distance et/ou plus il peut pénétrer efficacement de matériaux physiques tout en permettant une résolution réussie des données au niveau du point d'accès. destinataire. |
| Code du pays | Par défaut : US - United States | Codes pays SO/IEC 3166 alpha2 tels que définis dans la norme ISO 3166-1. |
Paramètres avancés
La section Paramètres avancés est utilisée pour configurer le fonctionnement du point d'accès sans fil d'un point de vue matériel.

| Champ Valeur Description | ||
| Fréquence de fonctionnement (2,4 GHz) | ||
| Autoriser les débits de l'ancienne norme 802.11b | Off | On ;Par défaut : On | Activez-le pour activer les connexions qui utilisent l'ancienne norme 802.11b. |
| Optimisation de la distance | Par défaut : aucun | T Distance jusqu'au membre du réseau le plus éloigné en mètres. |
| Seuil de fragmentation | Par défaut : aucun | La plus petite taille de paquet pouvant être fragmentée et transmise par plusieurs trames. Dans les zones où les interférences posent problème, la définition d'un seuil de fragmentation plus faible pourrait contribuer à réduire la probabilité d'échec des transferts de paquets, augmentant ainsi la vitesse. |
| Seuil RTS/CTS | Par défaut : aucun | RTS/CTS (Request to Send/Clear to Send) sont des mécanismes utilisés pour réduire les collisions de trames introduites par le problème des nœuds cachés. Cela peut aider à résoudre les problèmes qui surviennent lorsque plusieurs points d'accès se trouvent dans la même zone, en concurrence |
| Forcer le mode 40 MHz | Off | On ;Par défaut : Off | Utilisez toujours les canaux 40 MHz même si le canal se chevauche. L'utilisation de cette option n'est pas conforme à la norme IEEE 802.11n-2009 ! |
| Intervalle entre les balises | Par défaut : aucun | Intervalle du signal de balise en secondes. |
Fréquence de fonctionnement (5 GHz)
| Optimisation de la distance | Par défaut : aucun H | T Distance jusqu'au membre du réseau le plus éloigné en mètres. |
| Seuil de fragmentation | Par défaut : aucun | La plus petite taille de paquet pouvant être fragmentée et transmise par plusieurs trames. Dans les zones où les interférences posent problème, la définition d'un seuil de fragmentation plus faible pourrait contribuer à réduire la probabilité d'échec des transferts de paquets, augmentant ainsi la vitesse. |
| Seuil RTS/CTS | Par défaut : aucun | RTS/CTS (Request to Send/Clear to Send) sont des mécanismes utilisés pour réduire les collisions de trames introduites par le problème des nœuds cachés. Cela peut aider à résoudre les problèmes qui surviennent lorsque plusieurs points d'accès se trouvent dans la même zone, en concurrence |
| Forcer le mode 40 MHz | Off | On ; Par défaut : Off | Utilisez toujours les canaux 40 MHz même si le canal se chevauche. L'utilisation de cette option n'est pas conforme à la norme IEEE 802.11n-2009 ! |
| Intervalle entre les balises | Par défaut : aucun | Intervalle du signal de balise en secondes. |
| ACS exclut DFS Off | | On ; Par défaut : Off | Activez cette option pour exclure les chaînes DFS de la sélection automatique des chaînes. |
Configuration des interfaces
La section Configuration de l'interface est utilisée pour configurer les paramètres des points d'accès ou des clients sans fil. Vous pouvez trouver cette section en cliquant sur le bouton « Modifier » à côté d'un périphérique sans fil dans la page Réseau → WiFi → SSID :

Configuration générale
L'onglet Configuration générale contient les options de base pour l'ESSID et l'interface réseau.
- CONFIGURATION DE L'INTERFACE

| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : On | Active ou désactive l'interface WiFi. |
| Mode Client | Point d'accès | Maille | Multi-AP ; Par défaut : point d'accès | Définit le rôle que jouera cette interface, point d'accès fournir le WiFi à d'autres appareils, client pour utiliser appareils WiFi pour WWAN et Mesh pour agir comme passerelle de réseau maillé ou nœud dans un réseau maillé. | |
Mode point d'accès
| ESSID L'ESSID d'usine | estdifférent pour chaque appareil ;Par défaut : aucun | L'identifiant d'ensemble de services étendu est un nom utilisé pour identifier le point d'accès qui s'affiche lorsque le client tente de s'y connecter. |
| Mot de passe | Par défaut : aucun | Phrase secrète personnalisée utilisée pour l'authentication (au moins 8 caractères). |
| Réseau Auto (wifi0) | Ian | wan | wan6| SIM1 | SIM2Par défaut : Ian | Choisissez le(s) réseau(s) que vous souhaitez connecter à cette interface sans fil ou remplissez le champ de création pour définir un nouveau réseau. |
| Cacher l'ESSID Off | On ;Par défaut : Off | Masquer l'identifiant d'ensemble de services étendu. | |
| 802.11r Transition rapide | Off | On ;Par défaut : Off | Permet une itinérance rapide entre les points d'accès appartenant au même domaine de mobilité |
Mode client
| ESSID L'ESSID d'usine | est différent pour chaque appareil ; Par défaut : aucun | L'identifiant d'ensemble de services étendu est un nom utilisé pour identifier le point d'accès auquel le client se connectera. |
| BSSID Adresse Mac; | Par défaut : aucun | Identificateur d'ensemble de services de base. |
| Mot de passe | Par défaut : aucun | Phrase secrète personnalisée utilisée pour l'authentication (au moins 8 caractères). |
| Réseau | Par défaut : Auto | Choisissez le réseau que vous souhaitez connecter à cette interface sans fil ou remplissez le champ Personnalisé pour définir un nouveau réseau (vous serez redirigé vers la page de configuration réseau nouvellement créée). |
Mode mailles
| ID de maillage Par défaut : aucun Identifiant | du réseau maillé. | |
| Mot de passe | Par défaut : aucun | Phrase secrète personnalisée utilisée pour l'authentication (au moins 8 caractères). |
| Réseau | Par défaut : Auto | Choisissez le réseau que vous souhaitez connecter à cette interface sans fil ou remplissez le champ Personnalisé pour définir un nouveau réseau (vous serez redirigé vers la page de configuration réseau nouvellement créée). |
Multi-AP
| Réseau | Par défaut : Auto | Choisissez le réseau que vous souhaitez connecter à cette interface sans fil ou remplissez le champ Personnalisé pour définir un nouveau réseau (vous serez redirigé vers la page de configuration réseau nouvellement créée). |
| Temps de balayage (sec) | Par défaut : 60 Temps entre les analyses des points d'accès disponibles (minimum 30 secondes) | |
| Charger la liste des AP | Parcourir - (bouton interactif) | Télécharge une liste de configurations de points d'accès. |
Paramètres avancés : Mode points d'accès
INET_512_2G CONFIGURATION DE L'INTERFACE

| Champ Valeur Description | ||
| Isoler les clients Off | | On ;Par défaut : Off | Empêche la communication client à client sur le même sous-réseau. |
| Court préambule Off | | On ;Par défaut : On | Utilise un préambule court, il utilise des chaînes de données plus courtes qui ajoutent moins de données pour transmettre le contrôle de redondance des erreurs, ce qui signifie qu'il est beaucoup plus rapide. |
| Intervalle DTIM | Par défaut : aucun | Intervalle des messages d'indication du trafic de livraison. |
| Intervalle de temps pour la recomposition des clés GTK | Par défaut : aucun | Période de temps entre les modifications automatiques de la clé de groupe, partagée par tous les appareils du réseau. |
| Désactiver le pooling d'inactivité | Off | On ; Par défaut : Off | L'interrogation d'inactivité peut être désactivée pour déconnecter les stations en fonction du délai d'inactivité afin que les stations inactives soient plus susceptibles d'être déconnectées même si elles sont toujours à portée du point d'accès. |
| Limite d'inactivité de la station | Par défaut : aucun | Limite d'inactivité de la station en secondes. Si une station/client n'envoie rien dans le premier intervalle de temps, trame de données vide lui est envoyée afin de vérifier si elle est toujours à portée. Si cette trame n'est pas acquittée, la sera dissociée puis désauthentifiée. |
| Intervalle d'écoute maximal autorisé | Par défaut : aucun | L'association sera refusée si un client/station tente de s'associer avec un intervalle d'écoute supérieur à cette valeur. |
| Dissociation en cas d'acquittement faible | Off | On ; Par défaut : On | Autoriser le mode AP à déconnecter les stations/clients en fonction d'une condition d'accusé de réception faible. |
| WDS Off | On ; | Par défaut : Off | Un système de distribution sans fil (WDS) est un système qui permet l'interconnexion sans fil des points d'accès (AP) dans un réseau. |
| Mode WMM Off | On ; | Par défaut : On | WiFi Multimedia (WMM), anciennement connu sous le nom d'extensions multimédia sans fil (WME), est un sous-ensemble de la spécification LAN sans fil (WLAN) 802.11e qui améliore la qualité de service (QoS) sur un réseau en hiérarchisant les paquets de données selon quatre catégories. |
Paramètres avancés : Mode Client et Multi AP
- CONFIGURATION DE L'INTERFACE

| Champ Valeur Description | ||
| Court préambule Off | | On ;Par défaut : On | Utilise un préambule court, il utilise des chaînes de données plus courtes qui ajoutent moins de données pour transmettre le contrôle de redondance des erreurs, ce qui signifie qu'il est beaucoup plus rapide. |
| Intervalle DTIM | Par défaut : aucun | Intervalle des messages d'indication du trafic de livraison. |
| Intervalle de temps pour la recomposition des clés GTK | Par défaut : aucun | Période de temps entre les modifications automatiques de la clé de groupe, partagée par tous les appareils du réseau. |
| Désactiver le pooling d'inactivitéLimite d'inactivité de la station | Off | On ;Par défaut : Off | L'interrogation d'inactivité peut être désactivée pour déconnecter les stations en fonction du délai d'inactivité afin que les stations inactives soient plus susceptibles d'être déconnectées même si elles sont toujours à portée du point d'accès. |
| Par défaut : aucun | Limite d'inactivité de la station en secondes. Si une station/client n'envoie rien dans le premier intervalle de temps, trame de données vide lui est envoyée afin de vérifier si elle est toujours à portée. Si cette trame n'est pas acquittée, la sera dissociée puis désauthentifiée. | |
| Intervalle d'écoute maximal autorisé | Par défaut : aucun | L'association sera refusée si un client/station tente de s'associer avec un intervalle d'écoute supérieur à cette valeur. |
| Dissociation en cas d'acquittement faible | Off | On ; Par défaut : On | Autoriser le mode AP à déconnecter les stations/clients en fonction d'une condition d'accusé de réception faible. |
| WDS Off | On ; | Par défaut : Off | Un système de distribution sans fil (WDS) est un système qui permet l'interconnexion sans fil des points d'accès (AP) dans un réseau. |
| Activer l'itinérance rapide | Off | On ; Par défaut : Off | Demande des analyses en arrière-plan à des fins d'itinérance au sein d'un ESS. |
| Redirection du portail captif | Off | On ; Par défaut : On |
Paramètres avancés : Mode Mailles
- CONFIGURATION DE L'INTERFACE

| Champ Valeur Description | ||
| Rediriger le trafic des pairs en maillage | Off | On ;Par défaut : Off | |
| Seuil RSSI pour joindre | Par défaut : aucun | 0 = ne pas utiliser le seuil RSSI,1 = ne pas modifier les paramètres par défaut du pilote. |
| Court préambule Off | | On ;Par défaut : On | Utilise un préambule court, il utilise des chaînes de données courtes qui ajoutent moins de données pour transmettre le redondance des erreurs, ce qui signifie qu'il est beaucoup plus des messages d'indication du trafic de livraison. |
| Intervalle DTIM Par défaut : aucun Intervalle | ||
| Intervalle de temps pour la recomposition des clés GTK | Par défaut : aucun Période de temps entre les modifications automatiques de la clé de groupe, partagée par tous les appareils du résea | |
| Désactiver le pooling d'inactivité | Off | On ;Par défaut : Off | L'interrogation d'inactivité peut être désactivée pour déconnecter les stations en fonction du délai d'inactivité afin que les stations inactives soient plus susceptibles d'être déconnectées même elles sont toujours à portée du point d'accès. |
| Limite d'inactivité de la station | Par défaut : aucun Limite d'inactivité de la station en secondes. Si une station/client n'envoie rien dans le premier intervalle de temps, trame de données vide lui est envoyée afin de vérifier si elle est toujours à portée. Si cette trame n'est pas acquittée, la sera dissociée puis désauthentifiée. | |
| Intervalle d'écoute maximal autorisé | Par défaut : aucun | L'association sera refusée si un client/station tente de s'associer avec un intervalle d'écoute supérieur à cette valeur. |
| Dissociation en cas d'acquittement faible | Off | On ;Par défaut : On | Autoriser le mode AP à déconnecter les stations/clients en fonction d'une condition d'accusé de réception faible. |
| WDS Off | On ; | Par défaut : Off | Un système de distribution sans fil (WDS) est un système qui permet l'interconnexion sans fil des points d'accès (AP) dans un réseau. |
une station
Sécurité WiFi
INET_512_2G CONFIGURATION DE L'INTERFACE
CONFIGURATION GÉNÉRALE
PARAMÈTRES AVANCÉS
SÉCURITÉ WIFI
FILTRE MAC
Cryptage
WPA2-PSK
Chiffner
Auto
Mot de passe
......
√
√
(12)
SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Cryptage Pas de cryptage |WPA-PSK | WPA2-PSKMode mixte WPA-PSK/WPA2-PSK | WPA3-SAEMode mixte WPA2-PSK/WPA3-SAE | WPA-EAP| WPA2-EAP | DEVOIRMode mixte WPA2-EAP/WPA3-EAP | WPA3-EAPPar défaut : WPA2-PSK | Le type de cryptage utilisé sur cette interface sans fil. | |
| Avec tous les cryptages | ||
| Chiffrer Automobile | | ForceCCMP (AES) | ForcerTKIP | Forcer TKIP etCCMP (AES) ;Par défaut : Auto | Un algorithme pour effectuer le cryptage ou le déchiffrement. |
| Mode mixte WPA3-SAE, WPA2-PSK/WPA3-SAE | ||
| Mot de passe | Par défaut : aucun | Une phrase secrète personnalisée utilisée pour l'authentication(au moins 8 caractères). |
| WPA-EAP, WPA2-EAP, mode mixte WPA2-EAP/WPA3-EAP, WPA3-EAP | ||
| Serveur d'authenticationRadius | Par défaut : aucun | Adresse IP du serveur d'authentication. |
| Radius-Authentication-Port | Par défaut : aucun | Le port par défaut du serveur est 1812. |
| Radius-Authentication-Secret | Par défaut : aucun | Secret partagé du serveur. |
| Radius-Accounting-Serveur | Par défaut : aucun | Adresse IP du serveur de comptabilité. |
| Radius-Comptabilité-Port | Par défaut : aucun | Le port par défaut du serveur est 1813. |
| Radius-Accounting-Secret | Par défaut : aucun | Secret partagé du serveur. |
| Identifiant NAS Par défaut : aucun Identifiant du serveur d'accès au réseau. | ||
Filtre MAC
INET_512_XXXX_2G CONFIGURATION DE L'INTERFACE
CONFIGURATION GÉNÉRALE
PARAMÉTRES AVANCÉS
SÉCURITÉ WIFI
FILTRE MAC
Hitre d'adresses MAC
Desactiver
√
SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Filtre d'adresse MAC | Désactiver | N'autoriser que la liste | Autoriser toutes les exceptions listées ; Par défaut : Désactiver | Définit comment le filtre MAC doit fonctionner. Autoriser uniquement la liste : autorise uniquement les appareils dotés d'adresses MAC spécifiées à se connecter à votre point d'accès sans fil. Autoriser tous sauf ceux répertoriés : empêche les appareils dotés d'adresses MAC spécifiées de se connecter à votre point d'accès sans fil. |
| Liste MAC | MAC; Par défaut : aucun | Liste des adresses MAC à inclure ou à exclure de la connexion à votre point d'accès sans fil. |
| Supprimer de la liste blanche | désactivé | sur; par défaut : désactivé | Permet la suppression du MAC de la liste blanche lorsque l'appareil atteint le compteur de blocage IP. |
Mode client
Un mode client sans fil (STA) est une interface créée par le routeur, utilisée pour se connecter à un point sans fils. (Ex: borne WiFi public)
Créer une station client est particulièrement utile pour économiser du forfait de données sur sa carte SIM à condition qu'un point d'accès WiFi public soit disponible.
NOTE : L'ajout d'une interface WiFi en mode client la rend automatiquement prioritaire sur toutes les autres interfaces (WAN et Mobile 4G). Ce mode est à utiliser lorsque l'on souhaite créer un répéteur Wi-Fi entre un point d'accès public et son pc, tablette, téléphone ou tout autre appareil connecté.
IMPORTANT : Le routeur I-NET 512 est doté d'un module intelligent scrutant l'accessibilité à Internet. Si l'interface Wi-Fi ajoutée devient inaccessible, le routeur bascule automatiquement à la prochaine connexion Internet disponible (WAN ou Mobile 5G).
Configuration du mode client
Cliquez sur le bouton "SCAN" pour analyser les réseaux WiFi présents dans la zone environnante.

La liste des points d'accès Wi-Fi disponibles s'affiche.
Cliquer sur le bouton « Rejoindre le réseau » du point d'accès Wi-Fi que vous souhaitez utiliser.
RÉSULTATS DU SCAN WIFI

Vous devrez ensuite saisir le mot de passe WPA du point d'accès auquel vous souhaitez vous connecter. Nommez votre réseau (ce sera le nom de votre interface WAN Wi-Fi) et attribuez une zone de pare-feu (il est recommandé de conserver la zone attribuée par défaut).

S'ouvrira ensuite la fenêtre Configuration de l'interface. Les valeurs ici sont dictées par le point d'accès. Elles doivent rester inchangées afin d'éviter les problèmes de connexion.

Validez en cliquant sur "Sauvegarder et appliquer" pour valider la configuration du mode client et ainsi se connecter au point d'accès public.
IMPORTANT : la configuration du mode client terminée, le réseau Wi-Fi du routeur est automatiquement réinitialisé. La connexion avec ce dernier est alors interrompu. Patienter durant cette opération qui peut durer jusqu'à 2 minutes. En fonction du navigateur Web utilisé, il peut être nécessaire de rafraîde votre page WEB pour accéder à nouveau à l'interface WEB du routeur.
Mode maillage (ou MESH)
I-NET 512 peut également être configuré comme une passerelle maillée ou comme un nœud (routeur) se connectant à une passerelle maillée.
Lorsque I-NET 512 est configuré en tant que passerelle de maillage, il fournit un accès Internet à d'autres r de maillage. Lorsqu'il est configuré en tant que nœud maillé, il agit comme un routeur maillé qui transfère le trafic vers et depuis la passerelle maillée. Les nœuds connectent également d'autres appareils sans fil au réseau, tels que des ordinateurs portables et des téléphones portables.
Lors de la configuration de I-NET 512 en tant que passerelle maillée, une connectivité Internet est requise. Pour commencer, cliquez sur le bouton "Ajouter"
WIFI 2.4GHz

Dans l'onglet Configuration générale, sélectionnez le mode Maillé, définissez l'ID du maillage (ce numéro doit être le même dans tous les nœuds qui se connectent à ce réseau maillé sans fil) et sélectionnez le réseau souh sera attaché à l'interface. Cliquez sur Sauvegarder et appliquer.

Enfin, dans l'onglet Paramètres avancés, activez "Rediriger le trafic des pairs en maillage" et définissez le "Seuil RSSI pour joindre à -80". Laissez le reste tel qu'il est défini par défaut. Cliquez sur Enregistrer et appliquer. Si la configuration a été correctement effectuée la passerelle de maillage Wi-Fi sera fonctionnelle.
- CONFIGURATION DE L'INTERFACE

Accédez ensuite à l'onglet Sécurité Wi-Fi et sélectionnez le cryptage WPA3-SAE pour ajouter une couche d'authen-tification. Le mot de passe doit être le même dans tous les appareils du réseau maillé.
- CONFIGURATION DE L'INTERFACE

Nœud de maillage
Le nœud de maillage est configuré de la même manière que la passerelle de maillage. Le nœud doit corre à la configuration de l'interface de maillage Wi-Fi de la passerelle. De plus, l'interface LAN doit être configurée en tant que client DHCP :
-
Accédez à l'interface utilisateur Web du routeur via le menu Réseau → Interfaces.
-
Cliquez sur l'icône à droite de l'interface WAN.

- Changez le protocole en DHCP.

Cliquez sur "Sauvegarder et appliquer". Si la configuration a été correctement effectuée, le mode de maillage sera fonctionnel.
Points d'accès multiples
Introduction:
La fonction "Multi AP" permet d'adresser un ensemble de réseaux Wi-Fi, regroupé sous une seule interface. Pour créer une interface sans fil Multi AP, cliquez sur le bouton « Ajouter » ci-dessous de l'interface sans fil.

Le routeur analyse en continu l'ensemble des réseaux Wi-Fi qui ont été renseignés, sélectionne le plus performa pour le mettre à disposition de l'utilisateur.
Comme pour la fonction "Service client", une interface Wi-Fi "Multi AP" est prioritaire sur les interface WAN et Mobile dans la liste des interfaces.
Cette fonction peut être utilisée lorsque l'on souhaite créer un répéteur Wi-Fi entre son ordinateur n'importe quel réseau Wi-Fi renseigné dans le liste de la fonction "Muli AP", sans avoir à se soucier de l'état des différents réseaux Wi-Fi.
IMPORTANT : le routeur I-NET 512 est doté d'un module intelligent vérifiant l'accessibilité à internet via les différentes interfaces. Si une interface Wi-Fi créée devient inaccessible, le routeur bascule automatiquement sur la prochaine interface opérationnelle (WAN ou Mobile).
Paramètres généraux
Dans la section Paramètres généraux, activer la fonction Multi AP. Vous pouvez modifier la périodicité d'anal de disponibilité des points d'accès Wi-Fi publics.
- CONFIGURATION DE L'INTERFACE
CONFIGURATION GÉNÉRALE
PYRAMÈTRES AVANCÉS

mode
MUR AP
Riseau
Auto (wifio)
Temps de baloyage (sec)
60
Charger la liste des AP
PARCOURIR
ou glaser-déposer votre fichier ici
| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : Off | Active ou désactive la configuration Multi-AP d'accès. |
| Mode Client | Point d'accès | Maille | Multi-AP ; Par défaut : Multi-AP | Définit le rôle que jouera cette interface, point d'a pour fournir le WiFi à d'autres appareils, client po utiliser d'autres appareils WiFi pour WWAN et Mesh pour agir comme passerelle de réseau maillé ou nœud dans un réseau maillé. |
| Temps de balayage (sec) | Par défaut : 60 | Période (en secondes) de l'analyses de disponibilité des points d'accès Wi-Fi. |
| Charger la liste des AP - (bouton interactif) Télécharge | une liste de configurations de points d'accès. | |
Points d'accès
Dans la section Point d'accès, saisir les différents point d'accès Wi-Fi public auquels vous souhaitez vous raccorder. Pour chaque point d'accès, cliquer sur le bouton AJOUTER et saisir identifiant (SSID) et mot de passe. A la fin de la saisie, cliquer le bouton SAUVEGARGER et APPLIQUER.
NOTE : Ne pas oublier d'activer chaque point d'accès en glissant le bouton de droite sur On.

| Champ Valeur Description | ||
| SSID | Chaîne de caractères ; Par défaut : aucun | SSID d'un point d'accès. |
| Mot de passe | Chaîne de caractères ; Par défaut : aucun | Mot de passe, utilisé pour l'authentication de l'utilisateur (au moins 8 caractères). |
| Activer Off | On; | Par défaut : Off | Active ou désactive un point d'accès. |
| Supprimer | - (bouton interactif) Sup | prime le point d'accès de la liste. |
Il est possible de télécharger une liste de point d'accès renseignée dans un fichier, à l'aide du bouton RECHERCHER.
Ci-dessous un exemple de format du fichier à saisir:
identifiant de connexion : INET_1
activer : 1
clé : 12345678
ssid : INET_2
activer : 0
clé : 87654321
NOTE : pour supprimer une interface "Multi AP" dans le menu WIFI, basculer en mode "Avancé" et cliquer sur le bouton avec la croix correspondant.
QR Codes WiFi
Chaque interface WiFi possède un QR code spécialement conçu qui contient des informations sur le SSID et le mot de passe du réseau WiFi. Après avoir appuyé sur le bouton de QR code WiFi manuel un QR code s'affiche avec le SSID et le mot de passe du réseau, que vous pouvez le télécharger localement en appuyant sur le bouto Download QR code». Si vous souhaitez uniquement un code QR sans informations supplémentaires, décochez case « Inclure les références ».

2.5 Menu Réseau > GESTION RÉSEAU

Le menu GESTION RÉSEAU permet de piloter les différentes interfaces réseaux du routeur à l'aide de modules distincts : Gestion réseau et Répartition des données.
Gestion réseau.
Le module Gestion réseau est un module intelligent vérifiant l'accessibilité à internet en continue sur les différentes interfaces présentes dans le tableau ci-dessous. Pour se faire, sur chaque interface réseau, une requête est envoyée à intervalle de temps régul sur Internet dans l'attente d'une réponse.
Les interfaces réseau dont l'accessibilité à internet est opérationnelle sont renseignées avec le statut "En ligne". Dans le cas contraire, elle sont renseignées avec le statut "Interface arrêtée".
L'interface réseau utilisée pour vous donner l'accès à internet sera la première de la
liste dont le statut est "En ligne".
Les interfaces réseaux sont classées dans un ordre de priorité définie dans la colonne de gauche. Celle dont le niveau de priorité est le plus élevé est celle située sur la première ligne du tableau.
Si besoin, il est possible de modifier le niveau de priorité de chaque interface réseau en cliquant et déplaça curseur de votre souris sur la croix, tout à gauche de chaque ligne.
- GESTION RÉSEAU / RÉPARTITION DES DONNÉES

Configuration de l'interface.
Un menu de configuration d'interface est utilisée pour configurer la façon dont le périphérique déterminera si une interface est en ligne ou hors ligne. Pour accéder à une page de configuration d'interface, cliquez sur le bo "Modifier" à côté d'une interface.
- GESTION RÉSEAU / RÉPARTITION DES DONNÉES

Vous serez ensuite redirigé vers la page de configuration de cette interface.
CONFIGURATION DE L'INTERFACE

| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : On | Activez ou désactivez l'interface. |
| Intervalle Par défaut : 3 Nombre de secondes entre chaque test | ||
| Connexions affleurantes | Connecté | Déconnecté : Par défaut : aucun | Vide les connexions établies après le scénario |
| Méthode Par défaut : Ping | Définit comment la vérification de l'état sera effectuéesur cette interface lors de la détermination de son état. | |
| Famille d'adresses IPv4 | IPv6 | Par défaut : IPV4 | |
| Track IP Par défaut : | 1.1.1.1,8.8.8.8 | Adresse(s) IP ou nom(s) d'hôte qui seront utilisés pourdéterminer l'état d'une interface. Si l'appareil ne reçoit aucune réponse de l'un des hôtes spécifiés, l'interfaceconsidérée comme « hors ligne ». Si cette valeur est man-quante, l'interface sera toujours considérée comme active. |
| Fiabilité | Par défaut : 1 | Nombre d'hôtes qui doivent répondre pour que le test soitconsidéré comme réussi. Assurez-vous qu'il y a au moinsce nombre d'hôtes définis dans le champ 'Track IP',l'interface sera toujours considérée comme 'Offline'. |
| Nombre | Par défaut : 1 | Nombre de pings à envoyer à chaque hôte avec chaque test. |
| Actif | Par défaut : 3 | Nombre de tests réussis requis pour considérer uneinterface comme 'En ligne'. |
| Inactif | Par défaut : 3 | Nombre de tests échoués requis pour considérer uneinterface comme "Hors ligne". |
Répartition des données
La répartition des données est un module de répartition du trafic entre plusieurs interfaces. La répartition des données peut être utilisée pour partager la charge de données entre différentes interfaces et augmenter le débit internet pour plusieurs utilisateurs et connexions. La charge n'augmente pas la vitesse pour une seule connexion. Cependant, l'équilibrage de données peut être utilisé pour augmenter la vitesse de plusieurs connexions.
NOTE : La répartition des données et la gestion réseau ne peuvent pas être utilisés en même temps. Si vous souhaitez sélectionner le module de Répartition des données, cliquer sur le menu déroulant situé dans le coi supérieur droit de la page :
Important: Pour une transition plus facile entre les interfaces réseau, il est recommandé de toutes les activer en basculant les boutons "Off/On" sur "On" et de cliquer sur le bouton "SAUVEGARDER ET APPLIQUER". Attention : Bien que faible, cette opération entraîne une consommation de données sur votre carte sim (si insérée).
√ GESTION RÉSEAU / RÉPARTITION DES DONNÉES

Vous trouverez ci-dessous un exemple de la page Répartition des données.
√ GESTION RÉSEAU / RÉPARTITION DES DONNÉES

Lorsque la répartition des données est sélectionnée, vous pouvez attribuer des valeurs de ratios aux différentes interfaces. La valeur du ratio représente un pourcentage de la charge de trafic qui passera par une interface.
Exemple, si vous configurez la colonne ratio comme ceci :
• Rapport WAN filaire : 3
• Rapport WAN mobile : 2
Environ 60 % (3/5) du trafic passerait par l'interface WAN filaire et environ 40 % (2/5) passerait par le WAN mobile. Dans ce cas, si vous lisiez 100 vidéos différentes sur Internet, environ 60 seraient lues via le WAN et les 40 autres seraient lues via le WAN mobile.
Règles
Une règle d'équilibrage de charge/de basculement est un ensemble de conditions qui définissent un certain type de trafic réseau.
Une règle par défaut est présente sur l'appareil. Vous pouvez ajouter plus de règles avec le bouton « Ajouter » ou vous pouvez personnaliser la règle existante en cliquant sur le bouton « Modifier » à côté :
√ RÈGLES

| Champ Valeur Description | ||
| Protocole | Tout | TCP | UDP | ICMP | ESP;Par défaut : Tout | Protocole pour correspondre à cette règle. |
| Adresse source IP/masque de réseau ;Par défaut : aucun | Adresses IP source pour correspondre à cette règle. | |
| Adresse de destination IP/masque de réseau ;Par défaut : 0.0.0.0/0 | Adresses IP de destination correspondant à cette règle. | |
| Épinglé Off | On ; | Par défaut : Off | Si cette option est activée, le trafic provenant de la m IP source qui correspondait précédemment à cette règle dans le délai d'attente persistant utilisera la même interface WA |
| Délai d'attente Valeur [1..1000000] ;Par défaut : aucun | Délai d'attente en secondes. | |
| Politique assignée Par défaut (Gestion réseau) | Par défaut (Répartition des données) | Inaccessible (Rejet) | Trou noir (saut) | Défaut (utiliser la table de routage principale)Par défaut : Par défaut (Gestion réseau) | Sélectionne la politique à appliquer au trafic qui correspond aux conditions de cette règle. Vous pouvez déréer des politiques personnalisées de répartition des données/de gestion réseau dans la section ci-dessous. |
Politique
Une politique dicte ce que l'appareil doit faire lorsqu'une partie du trafic réseau correspond à la condition définie dans une règle de répartition des données/de gestion réseau. Vous pouvez créer des politiques personnalisées qui utilisent différentes interfaces pour la répartition des données/de gestion réseau.
POLITIQUE

√ AJOUTER UNE NOUVELLE INSTANCE

| Champ Valeur Description | ||
| Source utilisée | wan | SIM1 | SIM2 ; Par défaut : WAN | Pour qu'une interface réseau puisse être utilisée dans mwan3, elle doit être définie en tant que membre, qui peut ensuite être utilisée dans les stratégies. |
3. Menu SERVICES

3.1 Menu SERVICES > SERVICES DISTANTS
Le menu Services distants est utilisé pour configurer la manière dont l'appareil se connecte au système de Services distants, utilisé par le système de contrôle à distance
3.1.1 Menu SERVICES > SERVICES DISTANTS > RMS
I-NET-512 intègre une solution reliée à un cloud, utilisée pour des services de gestion à distance tel que mises à jour ou la maintenance**. Afin de garantir le bon fonctionnement de l'accès distant, les paramètres menu ne doivent pas être modifiés.
**Services proposés par ALDEN sous conditions.
La figure ci-dessous est une capture d'écran de la section RMS :
√ PARAMÈTRES RMS

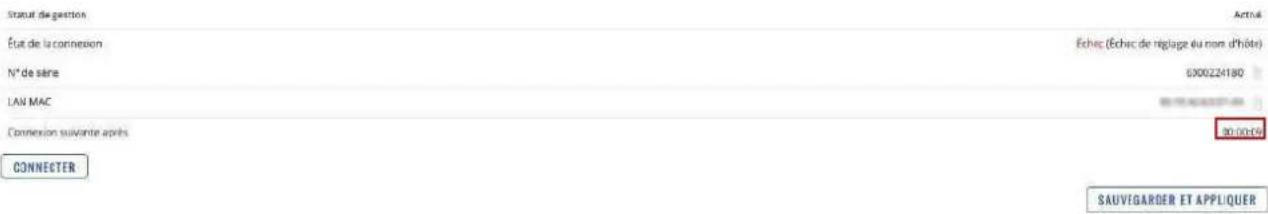

- STATUT

CONNECTER
| Champ Valeur Description | ||
| Type de connexion Par défaut : Activé Définit comment l'appareil se connectera :• Activé – l'appareil tente de se connecter toutes les 2 à 5 minutes (toutes les 2 minutes la première heure, puis toutes les 5 minutes). S'il ne peut connecter pendant 14 jours, il entrera en mode• Veille – l'appareil tente de se connecter toutes les 6 heures.• Désactivé – La fonctionnalité est désactivée. | ||
| Port Par défaut : 15009 Numéro de port pour la connexion., laissez le port par défaut ( 15009 ). | ||
Le serveur RMS attend les connexions entrantes. Étant donné que l'appareil tente de se connecter à un intervalle fixe, il se peut qu'il ne se connecte pas instantanément. Pendant qu'il est déconnecté, vous pouvez vérifier la durée restante jusqu'à la prochaine tentative de connexion dans la section État :
STATUT


Un réseau privé virtuel (VPN) est une méthode permettant de connecter plusieurs réseaux privés sur Internet. Les VPN peuvent servir à atteindre de nombreux objectifs différents, mais certains de leurs objectifs principaux sont les suivants :
- accès entre réseaux privés distants ;
- cryptage des données ;
- l'anonymat lors de la navigation sur Internet.
3.2.1 Menu SERVICES > VPN > IPSEC
Pour créer une nouvelle instance IPsec, accédez à la section Services → VPN → IPsec, entrez un nom perscliquez sur le bouton « Ajouter ». Une instance IPsec portant le nom donné apparaîtra dans la liste « Configuration IPsec ».

La section des paramètres généraux permet de configurer les principaux paramètres IPsec. Reportez-vous à la figure et au tableau ci-dessous pour plus d'informations sur les champs de configuration situés dans la section des paramètres généraux.
- INSTANCE IPSEC : DEMO

| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : Off | Active ou désactive l'instance IPsec. |
| Endpoint distant Hôte | adresse IP ; par défaut : aucun | Adresse IP ou nom d'hôte de l'instance IPsec distante. | |
| Méthode d'authentication | Clé pré-partagée | X.509 | EAP; par défaut : clé pré-partagée | Spécifiez la méthode d'authentication. Choisissez entre la clé pré-partagée et les certificats X.509. |
| Clé pré-partagée : Clé pré-partagée | Par défaut : aucun Mot de passe partagé utilisé pour l'authentication entre les homologues IPsec avant l'établissement d'un canal sécurisé. | |
| X.509 | EAP : Clé Un fichier de clé privée ; Par défaut : aucun | Un fichier de clé privée. | |
| X.509 | EAP : Phrase secrée de décryptage de clé | Le mot de passe pour les fichiers de clé privée doit être définie. Si le fichier de clé privée est chiffré, la phrase secrète de ceit. Par défaut : aucun | |
| X.509 | EAP : Certificat local Fichier .der ; Par défaut : aucun | Fichier de certificat local. | |
| X.509 | EAP : Certificat CA Fichier .der ; Par défaut : aucun | Fichier d'autorité de certification. | |
| Identifiant local Adresse IP | chaîne; par défaut : aucun | Définit comment l'utilisateur (participant de gauche) sera identifié lors de l'authentication.IP – Adresse de protocole Internet.FQDN – identité définie par un Champscomplet. Il s'agit du Champscomplet d'un hôte (par exemple, quelque chose.somedomain.com ). Uniquement pris en charge avec IKEv2. |
| Identifiant distant Adresse IP | | chaîne; par défaut : aucun | Définit comment le bon participant sera identifié lors de l'authentication.IP – Adresse de protocole Internet.FQDN – identité définie par un Champscomplet. Il s'agit du Champscomplet d'un hôte (par exemple, quelque chose.somedomain.com ). Uniquement pris en charge avec IKEv2. |
| Secrets Multiples Off | On; | Par défaut : Off | Activez pour afficher la section Paramètres de secret global pour configurer plusieurs secrets. |
Notes complémentaires :
Certains champs de configuration deviennent disponibles uniquement lorsque certains autres paramètres sont sélectionnés. Les noms des paramètres sont suivis d'un préfixe qui précise le type d'authentication sous lequel ils deviennent visibles. Différents codes couleurs sont utilisés pour différents préfixes :
- Vert pour la méthode d'authentication : clé pré-partagée
- Rouge foncé pour la méthode d'authentication : X.509/EAP
Paramètres généraux secrets
Cette section s'affiche lorsque Secrets multiples sont activés dans les paramètres généraux. Vous pouvez ajouter de nouvelles instances en appuyant sur Ajouter.

| Champ Valeur Description | ||
| Sélecteur d'identification %any, IP ou FQDN ; Par défaut : aucun | Chaque secret peut être précédé d'une liste de sélecteurs d'ID facultatifs. Un sélecteur est une adresse IP, un Champscomplet, un utilisateur@FQDN ou %any. Lorsque vous utilisez IKEv1, utilisez l'adresse IP. REMARQUE : IKEv1 prend uniquement en charge le sélecteur d'ID d'adresse IP. | |
| Type PSK | XAUTH | PAE | RSA | PKCS#12 ; Par défaut : PSK | Type de secret IPSec. REMARQUE : les secrets XAUTH sont uniquement IKEv1. | |
| Secret Par défaut : aucun | Mot de passe partagé pour | s'authentifier entre les pairs. La longueur minimale est de 5 symboles. Tous les caractères sont autorisés sauf'. |
| RSA | PKCS#12 : Secret Fichier de clé privée ; Par défaut : aucun | Fichier de clé privée. | |
| RSA | PKCS#12 : Phrase secrète de déchiffrement de clé | Un mot de passe pour les fichiers de clé privée à par défaut : aucun | Si le fichier de clé privée est chiffré, la phrase secrète doit être définie. |
Instance IPsec : paramètres de connexion
La section des paramètres de connexion permet de configurer les principaux paramètres d'une connexion IPsec. Reportez-vous à la figure et au tableau ci-dessous pour plus d'informations sur les champs de configuration situés dans la section des paramètres de connexion.
Paramètres généraux

| Champ Valeur Description | ||
| Mode Début | Ajouter | | Routage ;Par défaut : Début | Spécifie quelle opération sera effectuée automatiquement au démarrage d'IPSec. |
| Type Tunnel | Transport ; | Par défaut : Type | Type de connexion.Tunnel: protège les informations de routage interne en encapsulant l'intégralité du paquet IP (en-tête IP et charge utile) ; couramment utilisé dans les connexions VPN de site à site ; prend en charge la traversée NAT.Transport: encapsule uniquement les données utiles IP ; utilisé dans les connexions VPN client-site ; ne prend pas en charge la traversée NAT ; généralement implémenté avec d'autres protocoles de tunneling (par exemple, L2TP). |
| Tunnel: route par défaut | Off | On;Par défaut : Off | Activez cette option pour acheminer tout le trafic via le tunnel IPSec. |
| Tunnel: sous-réseau local | IP/masque de réseauPar défaut : aucun | Adresse IP locale et masque de sous-réseau utilisés pour déterminer quelle partie du réseau est accessible dans le réseau VPN. Plage du masque de réseau [0..32]. Si elle est laissée vide, l'adresse IP sera sélectionnée automatiquement. |
| Tunnel: sous-réseau distant | IP/masque de réseauPar défaut : aucun | Adresse IP du réseau distant et masque de sous-réseau utilisés pour déterminer quelle partie du réseau est accessible dans le réseau VPN. Plage du masque de réseau [0..32]. Cette valeur doit différer de l'adresse IP LAN de l'appareil. |
| Transport: Lier à Interface | GRE ; InterfaceL2TP ;Par défaut : aucun | Liez-vous à l'interface GRE ou L2TP pour créer GRE/L2TP sur IPsec. |
| Échange de clés IKEv1 | IKEv2 ;Par défaut : IKEv1 | Version Internet Key Exchange (IKE) utilisée pour l'échange de clés.IKEv1 - plus couramment utilisé mais contient des problèmes connus, par exemple liés au NAT.IKEv2 - version mise à jour avec des fonctionnalités accrues et améliorées, telles que la prise en charge NAT intégrée, le multihébergement pris en charge, les modes d'échange obsolètes (n'utilise pas le mode principal ou agressif ; seulement 4 messages requis pour établir une connexion). | |
| Activer XAuth Off | On; | Par défaut : Off | Active l'authentication étendue. |
Notes complémentaires :
Certains champs de configuration deviennent disponibles uniquement lorsque certains autres paramètres sont sélectionnés. Les noms des paramètres sont suivis d'un préfixe qui précise le type d'authentication sous lequel ils deviennent visibles. Différents codes couleurs sont utilisés pour différents préfixes :
- Rouge pour le type : Tunnel
- Bleu pour le type : Transport
Paramètres avancés

| Champ Valeur Description | ||
| Agressif Off | On ; | Par défaut : Off | Activez ou désactivez le mode agressif pour les connexions sortantes. Le mode agressif effectue moins d'échanges (un total de 4 messages) que le mode principal (un total de 6 messages) en stockant la plupart des données dans le premier échange. En mode agressif, les informations sont échangées avant qu'il n'existe un canal sécurisé, ce qui le rend moins sécurisé mais plus rapide que le mode principal. |
| Forcer l'encapsulation | Off | On ;Par défaut : Off | Force l'encapsulation UDP pour les paquets ESP même si une situation « pas de NAT » est détectée. |
| Pare-feu local Off | On ; | Par défaut : On | Ajoute les règles de pare-feu nécessaires pour autoriser le trafic de cette instance IPsec sur cet appareil. |
| Pare-feu distant Off | On ; | Par défaut : On | Ajoute les règles de pare-feu nécessaires pour autoriser le trafic provenant de l'instance IPsec opposée sur cet appareil. |
| Mode de compatibilité Off | | On ;Par défaut : Off | Active le mode de compatibilité pour faciliter la gestion d'un homologue distant tiers avec plusieurs sous-réseaux. |
| Inactivité Par défaut : aucun | Définit un intervalle | de délai d'attente, après lequel un CHILD_SA est fermé s'il n'a envoyé ou reçu aucun trafic. |
| Détection d'un pair inactifDétection d'un pair inactif action DPD | Off | On ;Par défaut : OffRedémarrer | En atten | Effacer | Aucun; Par défaut : Redémarrer | Fonction utilisée lors de l'échange de clés Internet (IKE) pour détecter un homologue « mort ». Il réduisait le trafic en minimisant le nombre de messages lorsque l'homologue opposé n'était pas disponible et servait de mécanisme de basculement.Contrôle l'utilisation du protocole Dead Peer Detection où des messages de notification sont périodiquement envoyés afin de vérifier la vivacité du homologue IPsec. |
| Détection d'un pair inactif Retard DPD | Par défaut : aucun Fréquence d'envoi de messages R_U_THERE ou d'échanges INFORMATIONNELS à un homologue. | |
| Détection d'un pair inactif expiration du délai DPD | Par défaut : aucun Définit l'intervalle de délai d'attente après lequel toutes les connexions à un homologue sont supprimées en cas d'inactivité. | |
| Identité XAuth | Par défaut : aucun | L'identité/nom d'utilisateur que le client utilise pour répondre à une requête XAuth. Si elle n'est pas définie, l'identité IKEv1 sera utilisée comme identité XAuth. |
| Tunnel : IP source distante Adresse IP ; Par défaut : aucun | L'adresse IP source interne à utiliser dans un tunnel pour le homologue distant (droit). | |
| Tunnel : IP source locale Adresse IP ; Par défaut : aucun | L'adresse IP source interne (à gauche) à utiliser dans un tunnel, également appelée IP virtuelle. | |
| Tunnel : DNS à distance Adresse IP ; Par défaut : aucun | Liste des adresses de serveurs DNS à échanger comme attributs de configuration. Sur le répondeur, seules adresses IPv4/IPv6 fixes sont autorisées et définissent les serveurs DNS attribués au client. | |
| Protocoles autorisés localement | Par défaut : aucun Protocoles et ports autorisés sur la connexion, également appelés sélecteurs de ports. Définit sous forme de « protocole/port », par exemple : « 17/1701 » ou « 17/%any » ou « udp/l2f ». | |
| Protocoles distants autorisés | Par défaut : aucun Protocoles et ports autorisés sur la connexion, également appelés sélecteurs de ports. Définit sous forme de « protocole/port », par exemple : « 17/1701 » ou « 17/%any » ou « udp/l2f ». | |
| Option personnalisée Par défaut : aucun Ajoutez des paramètres de connexion personnalisés. | ||
| Interfaces Passthrough (Traversant) | Adresse IP ; Par défaut : aucun | L'adresse IP source interne (à gauche) à utiliser dans un tunnel, également appelée IP virtuelle. |
| Tunnel : interfaces de passage | Interfaces réseau; Par défaut : aucun | Interfaces réseau à inclure dans IPsec Passthrough. |
| Tunnel : Sous-réseaux Passthrough (Traversant) | IP/masque de réseau Par défaut : aucun | Réseaux à inclure dans IPsec Passthr |
Notes complémentaires :
- Certains champs de configuration deviennent disponibles uniquement lorsque certains autres paramètres sont sélectionnés. Les noms des paramètres sont suivis d'un préfixe qui précise le type d'authentication sous lequel ils deviennent visibles. Différents codes couleurs sont utilisés pour différents préfixes :
- Rouge pour le type : Tunnel
-
Bleu pour la Détection d'un pair inactif : activé
-
PARAMÈTRES PROPOSÉS

3.2.2 Menu SERVICES > VPN > OPENVPN
OPENVPN > Serveur
OpenVPN est une application logicielle open-source qui met en œuvre des techniques de réseau privé virtuel (VPN) pour créer des connexions sécurisées de point à point ou de site à site dans des configurations routées ou pontées ainsi que des installations d'accès distant. Il est souvent considéré comme le protocole VPN le plus universel en raison de sa flexibilité, de son support de la sécurité SSL/TLS, de ses multiples méthodes de chiffrement, de nombreuses fonctionnalités réseau et de sa compatibilité avec la plupart des plates-formes OS.

| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : Off | Active ou désactive l'instance OpenVPN. |
| Activer la configuration d'OpenVPN à partir d'un fichier | Off | On ; Par défaut : Off | Active ou désactive la configuration OpenVPN personnalisée à partir d'un fichier. |
| TUN/TAP TUN (tunnel) | TAP | (ponté);Par défaut : TUN (tunnel) | Type de périphérique réseau virtuel.TUN – un lien IP virtuel point à point qui fonctionne au niveau réseau (couche OSI 3), utilisé lorsque le routage est nécessaire.TAP – un adaptateur Ethernet virtuel (commutateur) qui fonctionne au niveau liaison de données (couche OSI 2), utilisé lorsque le pontage est nécessaire. |
| Protocole UDP | TCP | UDP6 |TCP6;Par défaut : UDP | UDP (User Datagram Protocol) – Protocole de transfert utilisé par la connexion OpenVPN.Transmission Control Protocol (TCP) – Protocole le plus couramment utilisé dans la suite de protocoles Internet (IP). Il garantit que le destinataire recevra les paquets dans l'ordre où ils ont été envoyés en les numérotant, en analysant les messages de réponse, en vérifiant les erreurs et en les renvoyant en cas de problème. Il doit être utilisé lorsque la fiabilité est cruciale (par exemple, le transfert de fichiers).User Datagram Protocol (UDP) – Les paquets sont envoyés au destinataire sans vérification d'erreur ni contrôle qualité aller-retour, ce qui signifie que lorsque des paquets sont perdus, ils sont perdus pour toujours. Cela le rend moins fiable mais plus rapide que TCP ; par conséquent, il doit être utilisé lorsque la vitesse de transfert est cruciale (par exemple, le streaming vidéo, les appels en direct). | |
| Port | Par défaut : 1194 | Numéro de port TCP/UDP utilisé pour la connexion.Assurez-vous qu'il correspond au numéro de port spécifié du côté du serveur.REMARQUE : le trafic sur le port sélectionné sera automatiquement autorisé dans les règles du pare-feu de l'appareil. |
| LZO | Oui | Non | Aucun ;Par défaut : Aucun | Active ou désactive la compression de données LZO. |
| Authentication | Clé statique | TLS |TLS/Mot de passe | de passe ;Par défaut : TLS | Mode d'authentication, utilisé pour sécuriser les mations de données.La clé statique est une clé secrète utilisée pour l'authentication serveur-client.Le mode d'authentication TLS utilise des certificats de type X.509 :Autorité de Certification (AC)Certificat clientClé clientTous les certificats mentionnés peuvent être générés à l'aide des utilitaires OpenVPN ou Open SSL sur n'importe quel type de machine hôte. L'un des utilitaires les plus populaires utilisés à cette fin s'appelle Easy-RSA.TLS/Mot de passe utilise à la fois TLS et l'authentication par nom d'utilisateur/mot de passe. |
| Cryptage DES-CBC 64 | RC2-CBC128 | DES-EDE-CBC128 | DES-EDE3-CBC192 | DESX-CBC 192 |BF-CBC 128 | RC2-40-CBC 40 | CAST5-CBC128 | RC2-64CBC 64| AES-128-CBC 128| AES-128-CFB 128| AES-128-CFB1 128| AES-128-CFB8 128| AES-128-OFB 128| AES-128-GCM 128| AES-192-CBC 192| AES-192-CFB 192| AES-192-CFB1 192| AES-192-CFB8 192| AES-192-OFB 192| AES-192-GCM 192| AES-256-CBC 256| AES-256-CFB 256| AES-256-CFB1 256| AES-256-CFB8 256| AES-256-OFB 256| AES-256-GCM 256| none; default: AES-256-CBC 256 | Algorithme utilisé pour le chiffrement des paquets. | |
| Clé statique : IP de l'extrémité du tunnel local | Par défaut : Aucun | Adresse IP de l'interface réseau OpenVPN locale. |
| Clé statique : IP endpoint d tunnel distant | Par défaut : Aucun | Adresse IP de l'interface réseau OpenVPN distante (client). |
| Clé statique : Adresse IP du réseau distant | Par défaut : Aucun | Adresse IP LAN du réseau distant (client). |
| Clé statique : Masque de sous-réseau distant | Personnalisé | 255.255.255.0 | 255.255.0.0 | 255.0.0.0Par défaut : Aucun | Masque de sous-réseau IP LAN du réseau distant (client). |
| Clé statique : Authentifizierungsalgorithm-mus | MD5 | SHA1 (Par défaut | SHA256 | SHA384 | SHA512Par défaut : Aucun | Algorithme utilisé pour l'échange d'informations d'authentification et de hachage. |
| TLS | TLS/Mot de passe | Mot de passe : Chiffrement TLS | Tout | DHE+RSA | Personnalisé ; Par défaut : tout | Algorithme de chiffrement des paquets. |
| TLS | TLS/Mot de passe | Mot de passe : Client à client | Off | On ; Par défaut : Off | Permet aux clients OpenVPN de communiquer entre eux sur le réseau VPN. |
| TLS | TLS/Mot de passe | Mot de passe : Maintenir actif | Deux entiers séparés par un espace ; Par défaut : Aucun | Définit deux intervalles de temps : le premier est utilisé pour envoyer périodiquement des requêtes ICMP au serveur OpenVPN, le deuxième définit une fenêtre temporelle, qui est utilisée pour redémarrer le service OpenVPN si aucune réponse ICMP n'est reçue pendant la tranche horaire spécifiée. Lorsque cette valeur est spécifiée sur le serveur OpenVPN, elle remplace les valeurs de 'Maintenir actif' définies sur les instances clienteles.Exemple : 10 120 |
| TLS | TLS/Mot de passe | Mot de passe : Adresse IP du réseau virtuel | Par défaut : Aucun Adresse IPv4 du réseau OpenVPN. | |
| TLS | TLS/Mot de passe | Mot de passe : Masque de sous-réseau virtuel | Personnalisé | 255.255.255.0 | 255.255.0.0 | 255.0.0.0 Par défaut : Aucun | Masque de sous-réseau du réseau OpenVPN. |
| TLS | TLS/Mot de passe | Mot de passe : Option Push | OpenVPN options; Par défaut : Aucun | Les options de poussée (Push options) sont une manière de "pousser" des routes et d'autres options supplémentaires d'OpenVPN aux clients connectés. |
| TLS | TLS/Mot de passe | Mot de passe : Autoriser les certificats en double | Off | On ; Par défaut : Off | Activée, elle permet à plusieurs clients de se connecter en utilisant les mêmes certificats. |
| TLS | Mot de passe : Noms d'utilisateurs et mots de passe | Bouton interactif - Parcourir | Nom d'utilisateur utilisé pour l'authentication auprès de ce serveur OpenVPN. |
| TLS | Mot de passe : Mot de passe | Par défaut : Aucun | Mot de passe utilisé pour l'authentication auprès de ce serveur OpenVPN. |
| Clé statique: Clé pré-partagée statique | Bouton interactif - Parcourir | Télécharge un fichier de clé secrète utilisé pour l'authentication serveur-client. |
| TLS | TLS/Mot de passe | Mot de passe : Autorité de certification | Bouton interactif - Parcourir | Une autorité de certification est une entité qui délivre des certificats numériques. Un certificat numérique certifie la propriété d'une clé publique par le sujet nommé dans le certificat. |
| TLS | TLS/Mot de passe | Mot de passe : Certificat du serveur | Bouton interactif - Parcourir | Un type de certificat numérique utilisé pour identifier le serveur OpenVPN. |
| TLS | TLS/Mot de passe | Mot de passe : Clé du serveur | Bouton interactif - Parcourir | Authentifie les clients auprès du serveur. |
| TLS | TLS/Mot de passe | Mot de passe :Paramètres Diffie Hellman | Bouton interactif - Parcourir | Les paramètres DH définissent la manière dont OpenSSL effectue l'échange de clés Diffie-Hellman (DH). |
| TLS | TLS/Mot de passe | Mot de passe : Fichier CRL (facultatif) | Bouton interactif - Parcourir | Un fichier de liste de révocation de certificats (CRL) est une liste de certificats qui ont été révoqués par l'autorité de certification (CA). Il indique quels certificats ne sont plus acceptés par la CA et, par conséquent, ne peuvent pas être authentifiés auprès du serveur. |
Certain champs de configuration deviennent disponibles uniquement lorsque certains autres paramètres sont sélectionnés. Les noms des paramètres sont suivis d'un préfixe qui spécifie le type d'authentication sous lequel ils deviennent visibles. Différents codes couleur sont utilisés pour différents préfixes.
Après avoir modifié l'un des paramètres, n'oubliez pas de cliquer sur le bouton Enregistrer et Appliquer situé en bas à droite de la page.
OPENVPN > Client
Un client OpenVPN est une entité qui initie une connexion à un serveur OpenVPN. Pour créer une nouvelle instance client, allez dans la section Services → VPN → OpenVPN, sélectionnez le rôle : Client, saisissez un personnalisé et cliquez sur le bouton 'Ajouter'. Une instance client OpenVPN avec le nom donné apparaîtra dans la liste "Configuration OpenVPN".
Pour commencer la configuration, cliquez sur le bouton qui ressemble à un crayon à côté de l'instance client Référez-vous à la figure et au tableau ci-dessous pour des informations sur les champs de configuration du client OpenVPN :
- PARAMÈTRES PRINCIPAUX : DEMO

SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : Off | Active ou désactive l'instance OpenVPN. |
| Activer les services externes | Off | On ;Par défaut : Off | Active ou désactive les services externes OpenVPN. |
| Fournisseurs VPN | Express VPN | Nord VPN ;Par défaut : Nord VPN | Représente une liste de fournisseurs de VPN disponibles |
| Serveurs VPN Royaume-Uni | | USA | Australie | Afrique du Sud | Personnalisé ;Par défaut : Royaume-Uni | Représente une liste de serveurs VPN disponibles. |
| Nom d'utilisateur | Par défaut : Aucun | Nom d'utilisateur utilisé pour l'authentication auprès du serveur VPN. |
| Mot de passe | Par défaut : Aucun | Mot de passe utilisé pour l'authentication auprès du serveur VPN. |
| Activer la configuration d'OpenVPN à partir d'un fichier | Off | On ; Par défaut : Off | Active ou désactive la configuration personnalisée d'OpenVPN à partir d'un fichier. |
| Fichier de configuration OpenVPN | Bouton interactif - Parcourir | Télécharger la configuration OpenVPN. Attention ! Cela écrasera votre configuration actuelle. |
| Upload OpenVPN authentications files | Off | On ; Par défaut : Off | Téléchargez les fichiers d'authentication OpenVPN, seront automatiquement inclus dans la configuration. |
| TUN/TAP TUN (tunnel) | TAP (Ponté); Par défaut : TUN (tunnel) | Type de dispositif réseau virtuel.TUN – un lien IP virtuel point-à-point qui fonctionne au niveau réseau (couche OSI 3), utilisé lorsque le routage est nécessaire.TAP – un adaptateur Ethernet virtuel (commutateur) qui fonctionne au niveau liaison de données (couche OSI 2), utilisé lorsque le pontage est nécessaire. | |
| Protocole UDP | TCP | UDP6 | TCP6; Par défaut : UDP | Protocole de transfert utilisé par la connexion OpenVPN. Protocole de contrôle de transmission (TCP) – le protocole le plus couramment utilisé dans la suite de protocoles Internet (IP). Il garantit que le destinataire recevra les paquets dans l'ordre où ils ont été envoyés en les numérotant, en analysant les messages de réponse, en vérifiant les erreurs et en les renvoyant en cas de problème. Il devrait être utilisé lorsque la fiabilité est cruciale (par exemple, dans le transfert de fichiers). Protocole de datagramme utilisateur (UDP) – les paquets sont envoyés au destinataire sans vérification d'erreur ou de contrôle de qualité en aller-retour, ce qui que lorsque des paquets sont perdus, ils sont perdus pour toujours. Cela le rend moins fiable mais plus rapide que TCP ; par conséquent, il devrait être utilisé la vitesse de transfert est cruciale (par exemple, dans la diffusion vidéo, les appels en direct). | |
| Port | Par défaut : 1194 | Numéro de port TCP/UDP utilisé pour la connexion. Assurez-vous qu'il correspond au numéro de port spécifié du côté du serveur.REMARQUE : le trafic sur le port sélectionné sera automatiquement autorisé dans les règles du pare-feu de l'appareil. |
| LZO | Oui | Non | Aucun ; Par défaut : Aucun | Active ou désactive la compression de données LZO. |
| Authentication | Clé statique | TLS | TLS/Mot de passe | Mot de passe ;Par défaut : TLS | Mode d'authentication, utilisé pour sécuriser les sessions de données.La clé statique est une clé secrète utilisée pour l'authentication serveur-client.Le mode d'authentication TLS utilise des certificats de type X.509 :- Autorité de certification (CA)- Certificat client- Clé clientTous les certificats mentionnés peuvent être générés à l'aide des utilitaires OpenVPN ou Open SSL sur n'importe quel type de machine hôte. L'un des utilitaires les plus populaires utilisés à cette fin est appelé Easy-RSA.- Le mot de passe est une authentication simple basée sur un nom d'utilisateur et un mot de passe où le propriétaire du serveur OpenVPN fournit les données de connexion.- TLS/Mot de passe utilise à la fois TLS et l'authentication par nom d'utilisateur/mot de passe. |
| Cryptage DES-CBC 64 | RC2-CBC128 | DES-EDE-CBC128 | DES-EDE3-CBC192 | DESX-CBC 192 |BF-CBC 128 | RC2-40-CBC 40 | CAST5-CBC128 | RC2-64CBC 64 | AES-128-CBC 128 | AES-128-CFB 128 | AES-128-CFB1 128 | AES-128-CFB8 128 | AES-128-OFB 128 | AES-128-GCM 128 | AES-192-CBC 192 | AES-192-CFB 192 |AES-192-CFB1 192 |AES-192-CFB8 192 |AES-192-OFB 192 |AES-192-GCM 192 |AES-256-CBC 256 |AES-256-CFB 256 |AES-256-CFB1 256 |AES-256-CFB8 256 |AES-256-OFB 256 |AES-256-GCM 256 |aucun ;Par défaut : AES-256-CBC 256 | Algorithme utilisé pour le chiffrement des paquets. | |
| TLS | TLS/Mot de passe : Chiffrement TLS | Tout | DHE+RSA | Personnalisé ;Par défaut : tout | Algorithme de chiffrement des paquets. |
| TLS | TLS/Mot de passe : Chiffrement TLS autorisés | Par défaut : Aucun | Liste des algorithmes de chiffrement TLS acceptés par cette connexion. |
| Hôte/adresse IP distant | Par défaut : Aucun | Adresse IP ou nom d'hôte d'un serveur OpenVPN. |
| Tentatives de réglage Infinite;Maintenir actif Deux entiers séparéspar un espace ;Par défaut : Aucun | Par défaut : infiniteDéfinit deux intervalles de temps : le premier estutilisé pour envoyer périodiquement des requêtes ICMP au serveur OpenVPN, le second définit une fenêtre de temps, qui est utilisée pour redémarrer le service OpenVPN si aucune réponse ICMP n'est reçue pendant la tranche de temps spécifiée. Lorsque cette valeur est spécifiéesur le serveur OpenVPN, elle remplace les valeurs "Maintenir actif" définies sur les instances clientes.Exemple : 10 120 | En cas d'échec de la résolution du nom d'hôte du serveur, ce champ indique la durée (en secondes) avant de réessayer la résolution. Spécifiez "infinite" pour réessayer indéfiniment. |
| Clé statique : IP del'extrémité du tunnel local | Par défaut : Aucun | Adresse IP de l'interface réseau OpenVPN locale. |
| Clé statique : IP endpoint d tunnel distant | Par défaut : Aucun | Adresse IP de l'interface réseau OpenVPN distante(client). |
| Adresse IP du réseau distant | Par défaut : Aucun | Adresse IP LAN du réseau distant (client). |
| Masque de sous-réseau distant | Personnalisé | 255.255.255.0 | 255.255.0.0 | 255.0.0.0Par défaut : Aucun | Masque de sous-réseau IP LAN du réseau distant (client). |
| Algorithmed'authentification | MD5 | SHA1 (Par défalt) | SHA256 | SHA384 | SHA512Par défaut : Aucun | Algorithme utilisé pour l'échange d'informations d'authentification et de hachage. |
| TLS | TLS/Mot depasse | Mot de passe : Authentication HMAC supplémentaire | Off | On ;Par défaut : Off | Couche supplémentaire d'authentification HMAC au-dessus du canal de contrôle TLS pour se protéger les attaques par déni de service (DoS). |
| TLS | TLS/Mot de passe | Mot de passe : Cléd'authentification HMAC | Bouton interactif - Parcourir | Télécharge un fichier de clé d'authentification HMAC. |
| TLS | TLS/Mot de passe | Mot de passe : Direction dela clé HMAC | 0 | 1 | a u c u n ;Par défaut : 1 | La valeur du paramètre de direction de clé doit être complémentaire des deux côtés (client et serveur) de la connexion. Si un côté utilise 0, l'autre côté doit utiliser 1, ou les deux côtés doivent omettre le paramètre entièrement. |
| Utiliser le format PKCS #1 | 2 Off | On ;Par défaut : Off | Activer ou désactiver le format PKCS #12. |
| TLS/Mot de passe | Mot depasse : Nom d'utilisateur | Par défaut : Aucun | Nom d'utilisateur utilisé pour l'authentification auprès du serveur OpenVPN. |
| TLS/Mot de passe | Mot depasse : Mot de passe | Par défaut : Aucun | Mot de passe utilisé pour l'authentification auprès du serveur OpenVPN. |
| Options supplémentaires | Par défaut : Aucun | Options supplémentaires OpenVPN à utiliser par l'instance OpenVPN. |
| TLS | TLS/Mot de passe | Mot de passe : Fichiers decertificat de l'appareil | Off | On ;Par défaut : Off | Activez cette option si vous souhaitez sélectionner les fichiers de certificat générés à partir du périphérique. |
| TLS | TLS/Mot de passe | Mot de passe : Autorité decertification | Bouton interactif - Parcourir | L'autorité de certification est une entité qui délivre des certificats numériques. Un certificat numérique attestela propriété d'une clé publique par le sujet nommé dans le certificat. |
| TLS | TLS/Mot de passe : Certificat client | Bouton interactif - Parcourir | Le certificat client est un type de certificat numérique utilisé par les systèmes clients pour effectuer des requêtes authentifiées auprès d'un serveur distant. certificats clients jouent un rôle clé dans de nombreuxdesigns d'authentification mutuelle, fournissant des garanties solides quant à l'identité du demandeur. |
| TLS | TLS/Mot de passe : Clé client | Bouton interactif - Parcourir | Authentifie le client auprès du serveur et établit précisément qui il est. |
| TLS | TLS/Mot de passe : Ajouter le mot de passe de décryptage de la clé privée | Par défaut : Aucun | Mot de passe utilisé pour décrypter la clé privée du serveur. À utiliser uniquement si le fichier .key du serveur est crypté avec un mot de passe. |
| Clé statique : Clé pré-partagée statique | Bouton interactif - Parcourir | Télécharge un fichier de clé secrète utilisé pour l'authentication entre le serveur et le client. |
Certain champs de configuration deviennent disponibles uniquement lorsque certains autres paramètres sont sélectionnés. Les noms des paramètres sont suivis d'un préfixe qui spécifie le type d'authentication sous lequel ils deviennent visibles. Différents codes couleur sont utilisés pour différents préfixes.
Après avoir modifié l'un des paramètres, n'oubliez pas de cliquer sur le bouton Enregistrer et Appliquer situé en bas à droite de la page.
3.2.3 Menu SERVICES > VPN > WireGuard
WireGuard est un VPN simple, rapide, léger et moderne qui utilise une cryptographie sécurisée et éprouvée. I à être plus performant qu'OpenVPN. WireGuard est conçu comme un VPN polyvalent, adapté à de nombreuses situations différentes, et bien qu'il soit actuellement en développement intensif, il pourrait déjà être considéré comme la solution VPN la plus sécurisée, la plus facile à utiliser et la plus simple.
WireGuard fonctionne en ajoutant une interface qui agit comme un tunnel. Pour en créer un, entrez son non cliquez sur le bouton Ajouter. Cela devrait ajouter une nouvelle instance de Wireguard et ouvrir une fenêtre configuration.

Interface WireGuard > Configuration générale
Cette section contient les paramètres généraux de l'instance WireGuard créée. Vous pouvez y trouver ses clés publique et privée et les générer, spécifier le port et les adresses IP pour la communication.

| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : Off | Active ou désactive l'instance WireGuard. |
| Clé privée | Par défaut : Aucun | Clé privée utilisée dans l'authentication. |
| Clé publique | Par défaut : Aucun | Clé publique utilisée dans l'authentication. |
| Générer une clé de pair Bouton interactif - Générer | Générer | Cliquez pour générer la clé publique et la clé privée. |
| Adresses IP | Par défaut : Aucun | Une adresse IP unique ou une liste d'adresses IP pour cette instance associée à des clés publiques. |
Interface WireGuard > Paramètres avancés
La section des paramètres avancés contient la configuration des métriques et de l'unité de transmission maximale (MTU) pour cette interface WireGuard.
- INTERFACE WIREGUARD : DEMO


| Champ Valeur Description | ||
| Métrique | Par défaut : Aucun | Spécifiez la métrique pour cette interface de tunnel. Un nombre plus bas signifie une priorité plus élevée. |
| MTU | Par défaut : Aucun | Unité de transmission maximale pour cette interface de tunnel. |
| Serveurs DNS | Par défaut : Aucun | Serveur(s) DNS pour cette interface WireGuard. |
Interface WireGuard > Pairs
La section "Pairs" est utilisée pour créer et configurer tous les pairs pour cette interface. Pour en créer un, saisissez son nom et cliquez sur le bouton "Ajouter". Pour le configurer, cliquez sur le bouton "Modifier"

Pairs > Configuration générale
Dans la section "Configuration Général" de l'instance "Pairs", vous pouvez configurer des informations de base sur le point de terminaison pour permettre les communications.

| Champ Valeur Description | ||
| Clé publique | Par défaut : Aucun | Clé publique du point de terminaison. |
| IPs autorisés | Par défaut : Aucun | Une seule adresse IP ou une liste d'adresses IP qui sont autorisées à communiquer avec ce pair. |
| Description | Par défaut : Aucun | Description du pair. |
| Routage des IPs autorisées | Off | On ; Par défaut : Off | Activer pour créer des routes pour les adresses IP autorisées pour ce pair. |
Dans la section "Paramètres avancés" de l'instance "Pairs", vous pouvez configurer des paramètres supplémentaires tels que sa description, l'hôte et le port du point de terminaison, la clé pré-partagée, et d'autres. Voir plus d'informations ci-dessous.

| Champ Valeur Description | ||
| Clé pré-partagée | Par défaut : Aucun | Clé pré-partagée encodée en Base64. Ajoute une couche supplémentaire de cryptographie à clé symétrique pour une résistance post-quantique. |
| Port d'extrémité | Par défaut : Aucun | Spécifiez le port auquel se connecter au point de terminaison distant. Il sera défini sur 51820 s'il est laissé vide. |
| Actif persistant | Par défaut : Aucun | Adresse IP ou URL du point de terminaison distant. |
| Table de routage | Par défaut : Aucun | Activer pour créer des routes pour les adresses IP autorisées pour ce pair. |
3.2.4 Menu SERVICES > VPN > ZeroTier
ZeroTier One est un logiciel open source qui peut établir une connexion VPN peer-to-peer (P2PVPN) entre différents appareils exécutant différents systèmes d'exploitation. Il offre également des possibilités de gestion de réseau telles que le routage et la création de règles de pare-feu.
Pour créer une nouvelle instance ZeroTier, recherchez la section "Ajouter une nouvelle instance"; saisissez un nom personnalisé et cliquez sur le bouton 'Ajouter'.
Cette section ne consent pas encore de valeurs
AJOUTER UNE NOUVELLE INSTANCE
NOM DE LA NOUVELLE CONREGURATION
AOUTER
SAUVEGARDER ET APPLIQUER
Vous devriez être redirigé vers la page de configuration de la nouvelle instance ZeroTier qui devrait ressembl ceci :
√ PARAMÈTRES DE L'INSTANCE : DEMO


ID du noeud
Cette section ne contient pas encore de valeurs
AJOUTER UNE NOUVELLE INSTANCE
AJDUTER UN NOUVEAU RÉSEAU
Nikuwoni rosmor
AOUTER
SAUVEGARDER ET APPLIQUER
| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : Off | Active ou désactive l'instance ZeroTier. |
L'instance de configuration du réseau ZeroTier devrait ressembler à ceci :
Configuration réseum / Réseau ZéroTier : demo
×
RÉSEAU ZEROTIER : DEMO
Activer

Port

10 réseau

Bridge (pont) vers


Autonsert IIP globale

Autoriser les IP gérées

Autoriser le DNS

| Champ Valeur Description | ||
| Activer Off | On ; | Par défaut : Off | Active ou désactive l'instance ZeroTier. |
| Port Integer [0..65535]; | default: 9993 | |
| ID réseau | Par défaut : Aucun | ID du réseau ZeroTier. Connectez-vous à votre compte ZeroTier pour localiser l'ID du réseau ZeroTier, qui devrait être une chaîne de caractères hexadécimaux. |
| Bridge (pont) vers Aucun | LANPar défaut : Aucun | Spécifiez à quelle interface cette instance ZeroTier doit être pontée. |
| Autoriser le routage par défaut | Off | On ;Par défaut : Off |
| Autoriser l'IP globale | Off | On ;Par défaut : Off |
| Autoriser les IP gérées | Off | On ;Par défaut : On |
| Autoriser le DNS Off | On | Par défaut : Off |

3.3 Menu SERVICES > GPS
Le système de positionnement global (GPS) est un système de radionavigation spatial. Cette page est un aperçu du service GPS.
3.3.1 Menu SERVICES > GPS > Général
Le Général est utilisé pour activer le service GPS et la prise en charge de différents types de satellites. Une fois que vous avez activé le GPS, vous pouvez consulter la page Carte afin voir si l'appareil a obtenu une position GPS. Il est très important de fixer l'antenne GPS sur
l'appareil et de la placer à l'extérieur (pas à l'intérieur d'un bâtiment). Autrement, l'appareil ne sera pas susceptible d'obtenir une position GPS.
La figure ci-dessous est un exemple de la page Général et le tableau ci-dessous fournit des informations sur les champs contenus dans cette page :
- CONFIGURATION DU GPS

√ CONFIGURATION SATELLITE

| Champ Valeur Description | ||
| Activé Off | On; | Par défaut : Off | Active ou désactive le service GPS. |
| DPO activé Off | On; | Par défaut : Off | Activer l'optimisation dynamique de l'alimentation (nécessite le redémarrage du modem). Cette fonction n'est pas prise en charge sur les appareils équipés de modems Meig ou de modem Quectel BG95 |
| Prise en charge Galileo NMEA * | Off | On;Par défaut : Off | Active ou désactive la prise en charge des satellites Galileo. |
| Prise en charge Glonass NMEA * | Off | On;Par défaut : Off | Active ou désactive la prise en charge des satellites Glonass. |
| Prise en charge BeiDou NMEA * | Off | On;Par défaut : Off | Active ou désactive la prise en charge des satellites BeiDou. |
* La modification de ces options nécessite un redémarrage du modem. Par conséquent, si vous modifiez ces options et les enregistrez, l'appareil perdra la connectivité cellulaire pendant environ 30 secondes.
3.3.2 Menu SERVICES > GPS > Carte
La page Carte affiche les coordonnées et la position actuelles de l'appareil sur la carte. Pour voir l'emplacement de l'appareil sur la carte, assurez-vous de fixer l'antenne GPS sur l'appareil et d'activer le GPS sur la page Général. La figure ci-dessous est un exemple de la page Carte :


3.4 Menu SERVICES > HOTSPOT
Un Hotspot est un service qui fournit l'authentication, l'autorisation et la comptabilité d'un réseau.
3.4.1 Menu SERVICES > HOTSPOT > Général
Instances HOTSPOT
La section Instances Hotspot affiche les principaux paramètres de votre Hotspot. Par défaut, une instance Hot n'existe pas sur l'appareil. Pour créer une nouvelle instance et commencer la configuration :
- Sélectionnez une « Interface » ;
-
Cliquez sur le bouton « Ajouter » ;
-
INSTANCES HOTSPOT

Après cela, une nouvelle fenêtre de configuration du Hotspot apparaîtra.
Paramètres généraux : mode général
La fenêtre Paramètres généraux est l'endroit où s'effectue la majeure partie de la configuration du point d'accès. Consultez les sous-sections ci-dessous pour obtenir des informations sur les champs de configuration trouvés dans les sections Paramètres généraux.

| Champ Valeur Description | ||
| Profil de configuration | Cloud4wi | Par défaut | Systèmes de hotspot ; Par défaut : Par défaut | Préconfigure les paramètres du point d'accès en fonction du fournisseur de services sélectionné. |
| Activer Off | On; | Par défaut : On | Active ou désactive l'instance Hotspot. |
| Réseau du hotspot IP/masque | de réseau;Par défaut:192.168.3.0/24 | Adresse IP et sous-réseau du réseau Hotspot. |
| Adresse IP Adresse IP; | Par défaut:192.168.3.254 | Définit l'adresse IP de votre routeur Hotspot en réseau. |
| Mode d'authentication Utilisateurs locaux |Radius | SMS OTP;Par défaut : utilisateurslocaux | Le mode d'authentication définit la manière dont lesutilisateurs se connecteront au Hotspot. | |
| Autoriser l'inscription | Off | On;Par défaut : Off | Permet aux utilisateurs de s'inscrire au hotspot via lapage de destination. |
| Temps d'expiration Entier; | Par défaut : 0 | Délai d'expiration des identifiants utilisateur.S'applique aux utilisateurs qui se sont inscrits via lapage de destination. |
| Groupe d'utilisateurs Groupe | d'utilisateurs;Par défaut : par défaut | Groupe d'utilisateurs auquel les utilisateurs sesont inscrits via la page de destination doivent êtreattribués. |
| Page de destination | Interne | Externe;Par défaut : Interne | Si une page de destination externe est choisie, unenouvelle section apparaîtra pour saisir l'adresse du siteWeb, par exemple http://www.example.com |
| Port UAM Par défaut : 3990 | Port à lier pour authentifier les clients. | |
| Secret UAM | Par défaut : aucun | Secret partagé entre uamserver et hotspot. |
| Page d'authenticationréussie | Page d'authenticationréussie | URL d'origine| Personnalisé;Par défaut : Paged'authentificationréussie | Emplacement vers lequel revenir après uneauthentication réussie. |
Paramètres généraux : mode avancé

| Champ Valeur | Description | |
| Interfaces supplémentaires | Interfaces disponibles ; Par défaut : aucun | Affiche les interfaces supplémentaires qui peuvent être attachées à l'instance de point d'accès. |
| Adresse de déconnexion | Adresse IP ; Par défaut : 1.0.0.0 | Une adresse qui peut être utilisée par les utilisateurs pour se déconnecter de la session Hotspot. |
| Protocole | HTTP | HTTPS ; Par défaut : HTTP | Protocole à utiliser pour la page de destination. |
| Activer TOS Off | On ; | Par défaut : Off | Active les exigences de conditions de service (ToS).L'appareil client ne pourra accéder à Internet qu'après avoir accepté les ToS. |
| Accès à l'essai Off | On ; | Par défaut : Off | Permet un accès Internet d'essai pour un groupe spécifique. |
| Accès essai : Groupe Groupe | d'utilisateurs ;Par défaut : par défaut | Specifie le groupe d'utilisateurs d'essai. |
| Redirection HTTPS vers la page de destination | Off | On;Par défaut : Off | Redirigez les requêtes HTTPS initiales de la page de destination préalable vers la page de destination du point d'accès. |
| Fichiers de certificat de l'appareil | Off | On;Par défaut : Off | Spécifié s'il faut télécharger les fichiers de clé et de certificat depuis l'ordinateur ou utiliser les fichiers générés sur cet appareil via la page Système → Administration. |
| Fichier de clé SSL Fichier clé; | Par défaut : aucun | Téléchargez/sélectionnez la clé SSL. |
| Fichier de certificat SSL Fichier | de certificat ;Par défaut : aucun | Téléchargez/sélectionnez le certificat SSL. |
| Serveur DNS primaire Adresse | IP ;Par défaut : 8.8.8.8 | Serveurs DNS supplémentaires qui doivent être utilisés par le Hotspot. |
| Serveur DNS secondaire Adresse | IP ;Par défaut : 8.8.4.4 | Serveurs DNS supplémentaires qui doivent être utilisés par le Hotspot. |
Paramètres généraux : mode radius
Le mode d'authentication Radius utilise un serveur RADIUS externe, auquel vous devez fournir une adresse, à lieu d'utiliser l'authentication locale du routeur. Cette section est visible quand le profil Cloud4wi ou Systèmes de hotspot est sélectionné dans le Profil de configuration dans le menu Général.

| Champ Valeur Description | ||
| Serveur RADIUS #1 ip; | Par défaut : aucun | L'adresse IP du serveur RADIUS n°1 à utiliser pour authentifier vos clients sans fil. |
| Serveur RADIUS n°2 ip; | Par défaut : aucun | L'adresse IP du serveur RADIUS n°2 à utiliser pour authentifier vos clients sans fil. |
| Port d'authentication | Par défaut : 1812 | Le port d'authentication du serveur RADIUS. |
| Port de comptabilité | Par défaut : 1813 | Le port de comptabilité du serveur RADIUS. |
| Identifiant NAS | Par défaut : aucun | NAS-Identifier" est l'un des attributs RADIUS de base. |
| Clé secrète Radius Par défaut :aucun La clé secrète est un mot de passe utilisé pour l'authentication avec le serveur RADIUS. | ||
| Echanger des octets Off | On;Par défaut : Off | Échange le sens des octets d'entrée et de sortie en ce qui concerne les attributs RADIUS. | |
| Nom de la localisation | Par défaut : aucun | Nom personnalisé de l'emplacement pour votre hotspot. |
| ID de la localisation | Par défaut : aucun | Identifiant personnalisé de l'emplacement pour votre hotspot. |
Paramètres généraux : Espace contrôlé
Vous pouvez ajouter une liste d'adresses auxquelles les utilisateurs connectés au hotspot pourront accéder sans aucune authentification. Par défaut, cette liste est vide. Il vous suffit d'écrire les adresses dans la liste d'adresses

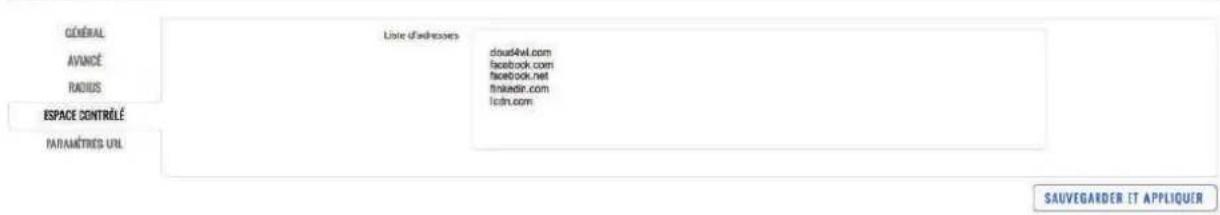

√ PARAMÈTRES GÉNÉRAUX

Paramètres généraux : Paramètres URL
La section des Paramètres d'URL devient visible lorsque le Profil de configuration: Cloud4wi ou Systèmes de l'est sélectionné dans la section des paramètres généraux.
- PARAMÈTRES GÉNÉRAUX

| Champ Valeur Description | ||
| UAM IP | Par défaut : aucun | L'adresse IP de la passerelle du portail captif. |
| Port UAM | Par défaut : aucun | Le port sur lequel le portail captif servira le contenu web. |
| Appelé | Par défaut : aucun | L'adresse MAC de l'adresse IP de la passerelle du portail captif. |
| MAC | Par défaut : aucun | L'adresse MAC du client qui tente d'accéder à Internet. |
| IP | Par défaut : aucun | Identification pour le portail captif utilisé dans la requête RADIUS |
| Identifiant NAS | Par défaut : aucun | Identification pour le portail captif utilisé dans la requête RADIUS |
| Id session | Par défaut : aucun | L'identifiant unique de la session. |
| URL de l'utilisateurDéfi | Par défaut : aucunPar défaut : aucun | L'URL que l'utilisateur a tenté d'accéder avant d'être redirigé vers les pages d'URL du portail captif.Défi qui devrait être utilisé avec le mot de passe de l'utilisateur pour créer une phrase chiffrée utilisée pour se connecter. |
| Personnalisation 1 | Par défaut : aucun | Ajoutez un nom personnalisé et une valeur personnalisée qui seront affichés dans les paramètres d'URL. |
| - SSID | Nom d'hôte | | Version FW ;Par défaut : SSID | - |
| Personnalisation 2 | Par défaut : aucun | Ajoutez un nom personnalisé et une valeur personnalisée qui seront affichés dans les paramètres d'URL. |
| - SSID | Nom d'hôte | | Version FW ;Par défaut : SSID | - |
3.4.2 Menu SERVICES > HOTSPOT > Utilisateurs locaux
La section des Utilisateurs Locaux est utilisée pour créer et gérer les utilisateurs qui peuvent se connecter au hotspot. Les éléments de la page des Utilisateurs Locaux sont expliqués dans la liste et l'image ci-dessous :
- En entrant un nom d'utilisateur, un mot de passe et en cliquant sur le bouton 'Ajouter', vous créez un nouvel utilisateur.
- Le menu déroulant 'Groupe' permet d'assigner un utilisateur à un autre groupe.
- Le bouton 'Modifier' vous permet de changer le mot de passe d'un utilisateur ou d'assigner l'utilisateur à un autre groupe.
-
Le bouton 'Supprimer[X]' supprime un utilisateur.
-
UTILISATEURS LOCAUX

3.4.3 Menu SERVICES > HOTSPOT > Page de destination
Thèmes
La section "Thèmes" affiche tous les thèmes de la page de destination disponibles. Pour télécharger un thèn cliquez sur le bouton "Télécharger", et pour modifier un thème, cliquez sur le bouton "Modifier" à côté de celui-ci.
- PARAMÈTRES GÉNÉRAUX

Thèmes : images
La section "Images" vous permet de télécharger des images personnalisées pour différents objets.
IMAGES
| NOM | IMAGE | EMPLACEMENT DU FICHIER |
| Logo | logo.svg (3.2 KB) × | <%=logo%> |
| Favicon | favicon.png (14.7 KB) × | <%=favicon%> |
| Background | background.jpg (241.2 KB) × | <%=background%> |
| Loading | PARCOURI ou glisser-déposer votre fichia...R | <%=loading%> |
Thèmes : Paramètres de style
En appuyant sur le bouton "Modifier" à côté des paramètres de style, vous permet de modifier l'apparence visuelle de votre page d'atterrissage en utilisant la syntaxe CSS.
PARAMÈTRES DE STYLE
| NOM | DESCRIPTION |
| Style | Le travers contient toutes les règles de style CSS |
Thèmes : Informations logiciel
Dans les Informations logiciel, vous pouvez accéder et modifier les modèles par défaut pour différentes parti de la Page de destination et éditer leur code HTML.
INFORMATIONS LOGICIEL
| NOM | DESCRIPTION |
| En-lête | Modèle d'en-lête HTML |
| Connexion | Modèle de page de connexion |
| Connexion (MAC auto) | Modèle de page de connexion pour l'authentification MAC |
| Connexion (SMS OTP) | Modèle de page de connexion OTP per SMS |
| S'inscris | Modèle de page d'inscription |
| Inscription (SMS OTP) | Modèle de page d'enregistrement de SMS OTP |
| Réussil | Modèle de la page d'authentification réussie |
| Refundi | Accels refued modèle de page |
| TOS | Conditions d'utilisation |
Ajouter un thème personnalisé
Pour utiliser un thème personnalisé, vous pouvez télécharger le thème par défaut et modifier son contenu. Ensuite, utilisez le bouton Parcourir pour le télécharger.
- THÈMES
| NOM | STATUT | TÔLÉCHARGER |
| Default theme | Act |
3.4.4 Menu SERVICES > HOTSPOT > Groupes d'utilisateurs
Pour utiliser un thème personnalisé, vous pouvez télécharger le thème par défaut et modifier son contenu. Ensuite, utilisez le bouton de Parcourir pour le télécharger.
1) Créez un nouveau groupe en entrant un nom personnalisé, puis en cliquant sur 'Ajouter'.
2) Ou configurez la règle existante en cliquant sur le bouton 'Modifier' à côté de celle-ci.

La page des paramètres d'un groupe ressemblera à ceci :
- PARAMÈTRES DU GROUPE "DEFAULT"

| Champ Valeur Description | ||
| Délai d’inactivité | Par défaut : aucun | Un délai en secondes après lequel les utilisateurs inactifs sont automatiquement déconnectés du Hotspot. (0 signifie illimité.) |
| Limite de temps | Par défaut : aucun | Désactive l'utilisateur du hotspot après que le délai en secondes soit atteint. (0, signifiant illimité) |
| Bande passante téléchargement | Par défaut : aucun | La bande passante de téléchargement maximale que les utilisateurs assignés à ce modèle peuvent atteindre. La bande passante peut être spécifiée en Mbit/s. |
| Bande passante de chargement | Par défaut : aucun | La bande passante de téléversement maximale que les utilisateurs assignés à ce modèle peuvent atteindre. La bande passante peut être spécifiée en Mbit/s. |
| Limite de téléchargement | Par défaut : aucun | Une limite de données reçues que les utilisateurs assignés à ce modèle peuvent atteindre. Après que la limite de données soit atteinte, l'utilisateur perdra la connexion de données. La limite de téléchargement est spécifiée en Mo. |
| Limite de Chargement | Par défaut : aucun | Une limite de données envoyées que les utilisateurs assignés à ce modèle peuvent atteindre. Après que la limite de données soit atteinte, l'utilisateur perdra la connexion de données. La limite de téléchargement est spécifiée en Mo. |
| Attention | Par défaut : aucun | Envoyer un avertissement par SMS à l'utilisateur du hotspot après que la valeur d'avertissement de téléchargement ou de téléversement de données en Mo soit atteinte. Ne fonctionne qu'avec l'authentication par SMS OTP. |
| Période Mois | Semaine | Jour ; Par défaut : Mois | Le début de la période pendant laquelle la restriction spécifiée dans cette section s'appliquera. Une fois la période terminée, toutes les limites spécifiées sont réinitialisées. | |
| Jour de début | Par défaut : 1 | Les choix changent en fonction de ce qui a été choisi pour "Période". Spécifie le jour du mois, de la semaine ou de l'heure du jour où les limites seront réinitialisées. |
3.4.5 Menu SERVICES > HOTSPOT > Gestion des utilisateurs
L'onglet Utilisateurs actuels affiche le statut et les statistiques de session des utilisateurs actuellement connectés. Vous pouvez également "expulser" (déconnecter) un utilisateur en cliquant sur le bouton 'Déconnexion' à côté de son nom.

L'onglet Utilisateurs enregistrés affiche les données des utilisateurs uniques qui se sont déjà enregistrés sur le hotspot.


4 Menu Système
Un Hotspot est un service qui fournit l'authentication, l'autorisation et la comptabilité d'un réseau.
4.1 Menu Système > Administration
4.1.1 Menu Système > Administration > Général
La section Général est utilisée pour configurer certains paramètres de gestion de l'appareil, tels que le changement du nom de l'appareil. Pour plus d'informations sur la section Général, veuillez vous référer à la figure et au tableau ci-dessous.
- PARAMÈTRES GÉNÉRAUX

NOM DE L'APPAREIL ET NOM D'HÔTE

INDICATION LED

√ CONFIGURATION DU BOUTON DE RESET

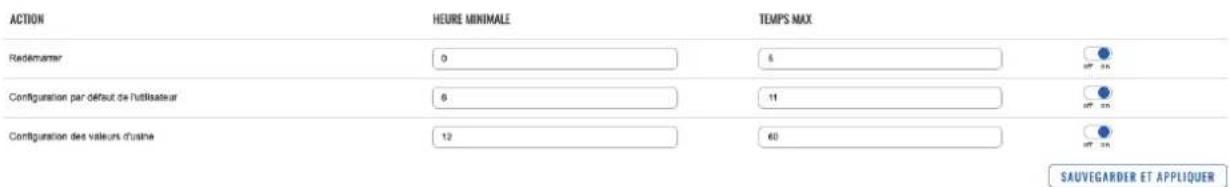

| Champ Valeur Description | ||
| Paramètres généraux | ||
| Langue English | French | | German ;Par défaut : French | Modifie la langue de l'interface utilisateur Web du routeur. |
| Mode de configuration | Normal | Avancé ;Par défaut : Normal | Le mode détermine quelles options et configurations sont affichées. En mode Basique, seules les configurations essentielles sont affichées. En mode Avancé, il y a une plus grande liberté pour configurer et accéder à davantage d'options. |
| Nom de l'appareil et nom d'hôte | ||
| Nom de l'appareil | Par défaut : I-NET_512 | Nom du modèle de l'appareil. |
| Nom d'hôte | Par défaut : Start.com | Nom d'hôte de l'appareil. Ceci peut être utilisé pour la communication avec d'autres hôtes du réseau local (LAN). |
| Indication LED | ||
| Activer | Off | On;Par défaut : On | Gère les voyants d'indication de la force du signal et du statut de la connexion. |
| Configuration du bouton de reset | ||
| Heure minimale | Par défaut : aucun | Durée minimale (en secondes) pendant laquelle le bouton doit être maintenu enfoncé pour effectuer une action. |
| Temps max | Par défaut : aucun | Durée maximale (en secondes) pendant laquelle le bouton peut être maintenu enfoncé pour effectuer une action, après quoi aucune action ne sera effectuée. |
4.1.2 Menu Système > Administration > Date et heure
Le protocole Network Time Protocol (NTP) est un protocole de réseau utilisé pour la synchronisation des horloges entre les systèmes informatiques via des réseaux de données à commutation de paquets, à latence variable.
Général
La section de synchronisation horaire vous permet de sélectionner le fuseau horaire, d'activer la synchronisati GPS et de synchroniser l'heure.

4.1.3 Menu Système > Administration > Paramètres utilisateur
La section Paramètres utilisateur est utilisée pour changer le mot de passe de l'utilisateur actuel.


4.2 Menu Système > Maintenance
4.2.1 Menu Système > Maintenance > Sauvegarde / Restauration
La page Sauvegarde est utilisée pour générer des fichiers de sauvegarde de configuration ou télécharger des fichiers de sauvegarde existants vers l'appareil.
Créer une configuration par défaut
La section Créer une configuration par défaut est utilisée pour créer ou supprimer un fichier qui stocke la configuration actuelle du dispositif. La configuration par défaut peut ensuite être chargée ultérieurement dans la page Administration ou via le bouton de réinitialisation.
Cliquez sur le bouton "Créer" pour générer un fichier de configuration par défaut à partir la configuration actuelle de votre dispositif.
- CRÉER UNE CONFIGURATION PAR DÉFAUT
Crite
Configuration par défaut de Tutilisateur

SUPPRIMER
Sauvegarde de la configuration
La section de sauvegarde de la configuration est utilisée pour générer et télécharger un fichier qui stocke la configuration actuelle du dispositif. Le fichier de sauvegarde peut ensuite être téléchargé vers le même dispos ou un autre dispositif du même type (les codes produits doivent correspondre).
Cette section contient des champs de contrôle de somme de contrôle MD5 et SHA256 générés à partir du fichier de sauvegarde téléchargé, une option de chiffrement et le bouton de téléchargement pour générer et télécharger le fichier de sauvegarde de la configuration du dispositif.
√ SAUVEGARDE DE LA CONFIGURATION

Notes importantes :
1) Le champ du mot de passe est requis si le chiffrement est activé, c'est à ce moment que le champ app Si le chiffrement est activé, mais que le routeur n'a pas le paquet 7-zip installé, une fenêtre contextuelle devrait apparaître pour inviter l'utilisateur à télécharger le paquet depuis le Gestionnaire de paquets. Le mot de passe qui sera utilisé pour chiffrer le fichier de sauvegarde devra être fourni lors de l'extraction de l'archive 7z formatée pour accéder au fichier tar.
2) Le fichier de sauvegarde stocke le code PIN configuré dans la page Mobile du I-NET 512, mais il ne ser que si le dispositif n'a pas déjà de code PIN défini lorsque le fichier de sauvegarde est téléchargé – le code PIN du fichier de sauvegarde sera défini uniquement si le dispositif n'en a pas déjà un défini.
3) Si le dispositif n'a pas de connexion Internet lors du chargement d'un fichier de sauvegarde, il ne réinstallera pas les paquets logiciels installés depuis le Gestionnaire de paquets. Vous pouvez ajouter manuellement les fichiers d'installation des paquets au fichier de sauvegarde, un dispositif I-NET 512 les installera automatiquement lorsque vous chargerez le fichier de sauvegarde même sans connexion de données.
Pour intégrer un fichier de sauvegarde avec des fichiers d'installation de paquets, suivez ces étapes :
- Téléchargez les fichiers d'installation de paquets logiciels nécessaires à partir d'ici.
- Téléchargez un fichier de sauvegarde.
- Ouvrez le fichier de sauvegarde et créez un nouveau dossier appelé backup_packages dans le répertoire /e
- Ajoutez les fichiers de paquet nécessaires à /etc/backup_packages.
- Assurez-vous que les fichiers dans /etc/backup_packages sont entièrement extraits avec les extensions *.ipk
Restaurer la configuration
La section Restaurer la configuration est utilisée pour télécharger un fichier de configuration qui a été pris de cet appareil ou d'un autre appareil du même type.
Activez "Crypté" si le fichier de sauvegarde était précédemment crypté, puis cliquez sur le bouton "Parcourir" pour sélectionner un fichier de sauvegarde depuis votre ordinateur. Enfin, cliquez sur le bouton "Charger l'archive" pour appliquer la configuration sélectionnée sur cet appareil.
√ RESTAURER LA CONFIGURATION


Restaurer à partir d'une sauvegarde
PARCOURIR
ou glissen-deposer votre fichier ici
Restaurer les paramètres par défaut
La section Restaurer les paramètres par défaut est utilisée pour restaurer la configuration par défaut de l'appareil.
- RESTAURER LES PARAMÈTRES PAR DÉFAUT
Restaurer les paramètres d'usine
RESTAURER
Restaurer les valeurs utilisateur par défaut
RESTAURER
| Champ Valeur Description | ||
| Restaurer les paramètres d'usine | Bouton interactif Restaure | l'appareil aux paramètres par défaut. |
| Restaurer les valeurs utilisateur par défaut* | Bouton interactif Restaure | l'appareil à la configuration personnalisée définie par l'utilisateur. |
* Vous ne verrez pas ce bouton tant que vous n'aurez pas créé une configuration par défaut de l'utilisateur.
4.2.2 Menu Système > Maintenance > Speedtest
Ce compteur de vitesse du trafic réseau vous indiquera quelle est votre vitesse de téléchargement et de téléversement en Mbps.
SPEEDTEST


gauge
| Value | |---| | 50 | | 100 | | 250 | | 500 | | 750 | | 1000 |

DÉMARRER TEST

4.3 Menu Système > Logiciel
4.3.1 Menu Système > Logiciel > Mise à jour du logiciel

| Champ Valeur Description | ||
| Mise à jour depuis | Fichier | Serveur : Par défaut : File | Source de l'image du micrologiciel. Peut être téléchargée depuis FOTA (serveur) ou téléversée depuis un ordinateur (fichier). |
| Conserver les paramètres | Off | On; Par défaut : Off | Garantit que tous les paramètres actuels de l'appareil seront conservés après la mise à niveau du micrologiciel. |
| Image | Bouton interactif | Cliquez pour parcourir votre ordinateur à la recherche d'un fichier d'image de micrologiciel. |

4.4 Menu Système > Assistant d'installation
4.4.1 Menu Système > Assistant d'installation > Général
La section Général est utilisée pour configurer l'heure de l'appareil, la langue et les parar du mode d'interface utilisateur Web (WebUI).
Si vous préférez définir ultérieurement les paramètres du fuseau horaire de l'appareil, vous pouvez le faire via la page Administration → NTP.
Si vous rencontrez des difficultés à trouver cette page ou certains des paramètres décrits ici sur l'interface utilisateur Web de votre appareil, vous devriez activer le mode "Interface utilisateur Web avancée". Vous pouvez le faire en cliquant sur le bouton "Avancé", situé en haut de l'interface utilisateur Web.

4.4.2 Menu Système > Assistant d'installation > Mobile
La section Mobile est utilisée pour configurer les paramètres de la carte SIM de l'appareil.

| Champ Valeur Description | ||
| Auto APN Off | On; | Par défaut : On | Un Nom de Point d'Accès (APN) est une passerelle entre un réseau mobile GSM, GPRS, 3G ou 4G et un autre réseau informatique. Selon le contrat, certains opérateurs peuvent exiger que vous saisissiez l'APN juste pour finaliser l'inscription à un réseau. Dans d'autres cas, un APN est utilisé pour obtenir des paramètres spéciaux de l'opérateur (par exemple, une adresse IP publique) en fonction du contrat. L'APN automatique analyse une base de données interne d'APN Android et sélectionne un APN en fonction de l'opérateur et du pays de la carte SIM. Si le premier APN sélectionné automatiquement ne fonctionne pas, il tente d'utiliser le prochain APN existant de la base de données. |
| Off: APN | Par défaut : Personnalisé | Sélectionnez entre un APN suggéré par l'appareil ou saisissez votre APN personnalisé. |
| Personnalisé : APN personnalisé | Par défaut : aucun | Identifiant de réseau APN personnalisé. Ne peut pas commencer par l'une des chaînes suivantes : "rac", "lac", "sgsn" ou "rnc"; il ne peut pas se terminer par ".gprs" et il ne peut pas prendre la valeur "*". |
| Personnalisé : Type d'authentication | Aucun | PAP | CHAP; Par défaut : aucun | La méthode que votre opérateur utilise pour authentifier de nouvelles connexions sur son réseau. Si vous sélectionnez PAP, CHAP ou les deux, vous devrez un nom d'utilisateur et un mot de passe. |
| PIN | Par défaut : aucun | Un mot de passe numérique à 4 chiffres utilisé pour authentifier le modem à la carte SIM. |
4.4.3 Menu Système > Assistant d'installation > WiFi

| Champ Valeur Description | ||
| Activer Off | On; | Par défaut : On | Active ou désactive le point d'accès Wi-Fi. |
| ESSID | Par défaut : INET_512_ | Un nom d'identification pour le point d'accès. C'est ainsi que le point d'accès sera vu par les appareils connectés. |
| Mot de passe | Par défaut : unique à chaque appareil | Un mot de passe utilisé pour authentifier les utilisateurs sur ce point d'accès. |

4.5 Menu Système > Redémarrer
Cliquez sur le bouton "Redémarrer" si vous souhaitez redémarrer l'appareil.

La garantie ALDEN couvre :
Les garanties pour vice de fabrication sont accordées à partir de la date de facturation à l'acheteur sous re de renvoi du bon de garantie. À défaut de retour, cette garantie sera limitée dans le temps. Pour pouvoir le de la garantie des produits, il convient impérativement de conserver la facture d'achat du dit produit.
Attention : Toute intervention sans accord écrit de la part de la SAS ALDEN entraîne de plein droit la nullité de la garantie. Le client et l'acheteur ne pourront prétendre à aucune indemnité de quelque nature qu'elle soit pour démontage, remontage ou privation d'usage inférieur à 30 jours. La SAS ALDEN ne peut être tenue pour responsable d'incidents ou de dommages quels qu'ils soient en cas de montage non conforme aux recommandations de la SAS ALDEN. Il est rappelé que toute installation électrique doit être protégée par un fusible adéquat.
De manière générale, les montages doivent être effectués dans les règles de l'art. L'installateur et l'utilisateur sont réputés connaître les réglementations et lois. L'installateur et l'utilisateur doivent se tenir informés des r de montage. L'installateur et l'utilisateur ne pourront prétendre à aucune indemnité ou garantie en cas de no observation de ces règles.
Toutefois, en tout état de cause, vous bénéficiez des dispositions de la garantie légale notamment celles rel à la garantie des vices cachés.
Attention : L'application des garanties ainsi qu'un retour éventuel sont subordonnés à accord préalable de la SAS ALDEN. Les retours éventuels se font en Franco et sont à la charge des expéditeurs (client, pour le retour ALDEN ; ALDEN, pour le retour client). En cas de demande de renvoi en Express ou en ChronoPost, les frais de retour client sont à la charge de celui-ci.
Sont exclus de la garantie ALDEN :
- le remplacement des consommables et pièces d'usure ;
- l'utilisation anormale ou non conforme des produits. Nous vous invitons à cet égard à consulter attentiven la notice d'emploi fournie avec les produits ;
- les pannes liées aux accessoires ou dues à un mauvais montage ;
- les défauts et leurs conséquences dus à l'intervention d'un réparateur non agréé par la SAS ALDEN ;
- les défauts et leurs conséquences liés à l'utilisation non conforme à l'usage pour lequel le produit est de
- les défauts et leurs conséquences liés à toute cause extérieure.
Garantie
ALDEN recommande de s'adresser aux professionnels pour tout montage.
En cas d'installation personnelle, l'acheteur fera sienne les responsabilités affairant à la sécurité.
L'acheteur est dans ce cas réputé avoir les compétences nécessaires. Il s'engage à respecter les règles usue qu'appliquent les professionnels. Il veillera à respecter les lois en vigueur dans le pays d'utilisation. Il ne dé pas le produit de l'utilisation prévue.
Garantie :
L'acheteur prendra contact avec son revendeur en cas de dysfonctionnement.
ATTENTION :
La garantie sera caduque en cas d'intervention sans accord de la part d'ALDEN.
Complétez puis renvoyez ce bon accompagné d'une photocopie de la facture à l'adresse suivante :
ALDEN - Z.A. du Hairy - 67230 HUTTENHEIM.
Bon de garantie
NOM, Prénom : ....
Adresse complète : ....
Code postal : ....
Ville :
Concessionnaire :
Date d'achat :
Produit :
N° de série :
