Caractéristiques techniques	Moniteur AOC Q25G4SR, écran de 25 pouces, résolution QHD (2560 x 1440), technologie IPS, temps de réponse de 1 ms, taux de rafraîchissement de 165 Hz.
Connectivité	Ports HDMI, DisplayPort, USB 3.0, sortie casque.
Utilisation	Idéal pour le gaming, le travail de bureau et le multimédia.
Réglages ergonomiques	Réglage en hauteur, inclinaison, rotation pivotante.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour des pilotes si nécessaire.
Sécurité	Certifications CE, RoHS, respect des normes de sécurité électrique.
Informations générales	Garantie de 3 ans, consommation d'énergie de 35 W en fonctionnement, 0,5 W en mode veille.

FOIRE AUX QUESTIONS - Q25G4SR AOC

Comment ajuster la luminosité et le contraste de mon AOC Q25G4SR ?

Utilisez le bouton de menu situé à l'arrière du moniteur pour accéder aux paramètres. Sélectionnez 'Luminosité' ou 'Contraste' et ajustez les niveaux selon vos préférences.

Mon moniteur AOC Q25G4SR ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez également de connecter le moniteur à un autre ordinateur pour tester si le problème vient de l'ordinateur ou du moniteur.

Comment connecter mon AOC Q25G4SR à un ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter le moniteur à votre ordinateur. Assurez-vous de sélectionner la source correcte dans le menu du moniteur.

Pourquoi mon AOC Q25G4SR affiche-t-il des couleurs déformées ?

Vérifiez les paramètres de couleur dans le menu du moniteur. Assurez-vous que le mode de couleur est réglé sur 'Standard'. Si le problème persiste, essayez de mettre à jour les pilotes de votre carte graphique.

Comment activer le mode de jeu sur mon AOC Q25G4SR ?

Accédez au menu OSD en utilisant le bouton de menu et recherchez l'option 'Mode de jeu'. Activez-le pour bénéficier d'une meilleure réactivité et de temps de réponse optimisés.

Quel est le temps de réponse du AOC Q25G4SR ?

Le AOC Q25G4SR a un temps de réponse de 1 ms, ce qui permet de réduire le flou de mouvement lors de jeux rapides.

Comment régler la hauteur et l'inclinaison de mon AOC Q25G4SR ?

Le moniteur est équipé d'un support ajustable. Tirez simplement vers le haut ou vers le bas pour régler la hauteur, et inclinez l'écran en le poussant légèrement vers l'arrière ou vers l'avant.

Le moniteur AOC Q25G4SR est-il compatible avec VESA ?

Oui, le AOC Q25G4SR est compatible avec les supports VESA 100 x 100 mm, ce qui vous permet de le monter sur un bras ou un support mural.

Que faire si mon AOC Q25G4SR émet un bruit de bourdonnement ?

Un bruit de bourdonnement peut être causé par une mauvaise connexion ou des interférences électromagnétiques. Vérifiez que tous les câbles sont correctement connectés et éloignez le moniteur d'autres appareils électroniques.

Comment réinitialiser les paramètres d'usine de mon AOC Q25G4SR ?

Allez dans le menu OSD, sélectionnez 'Réglages' et choisissez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres par défaut.

MODE D'EMPLOI Q25G4SR AOC

Manuel de l'Utilisateur

Q25G4SR

AOC GAMING MONITOR

Sécurité .... 1

Conventions nationales....1

Alimentation 2

Installation....3

Nettoyage....4

Autre....5

Réglages 6

Contenu de la boîte....6

Configuration du support et de la base 7

Réglage de l'angle de visualisation....8

Connexion du moniteur 9

Wall Mounting....10

Fonction de Adaptive-Sync 11

HDR 12

Réglage....13

Touches de raccourci 13

OSD Setting (Réglages d'OSD)....14

Game Setting (Réglage Jeu) 15

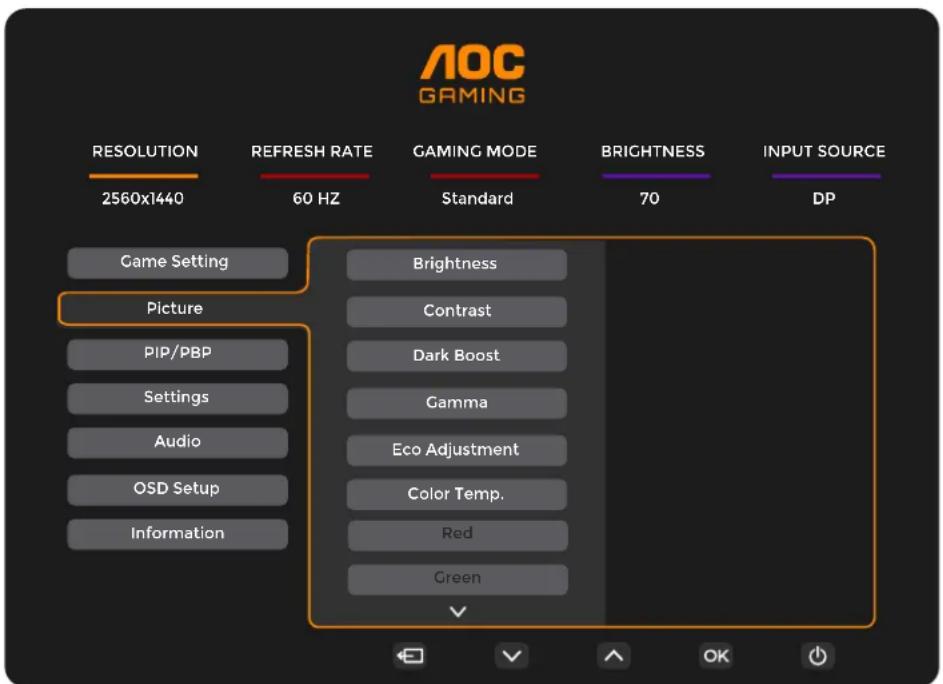

Picture(Image) 17

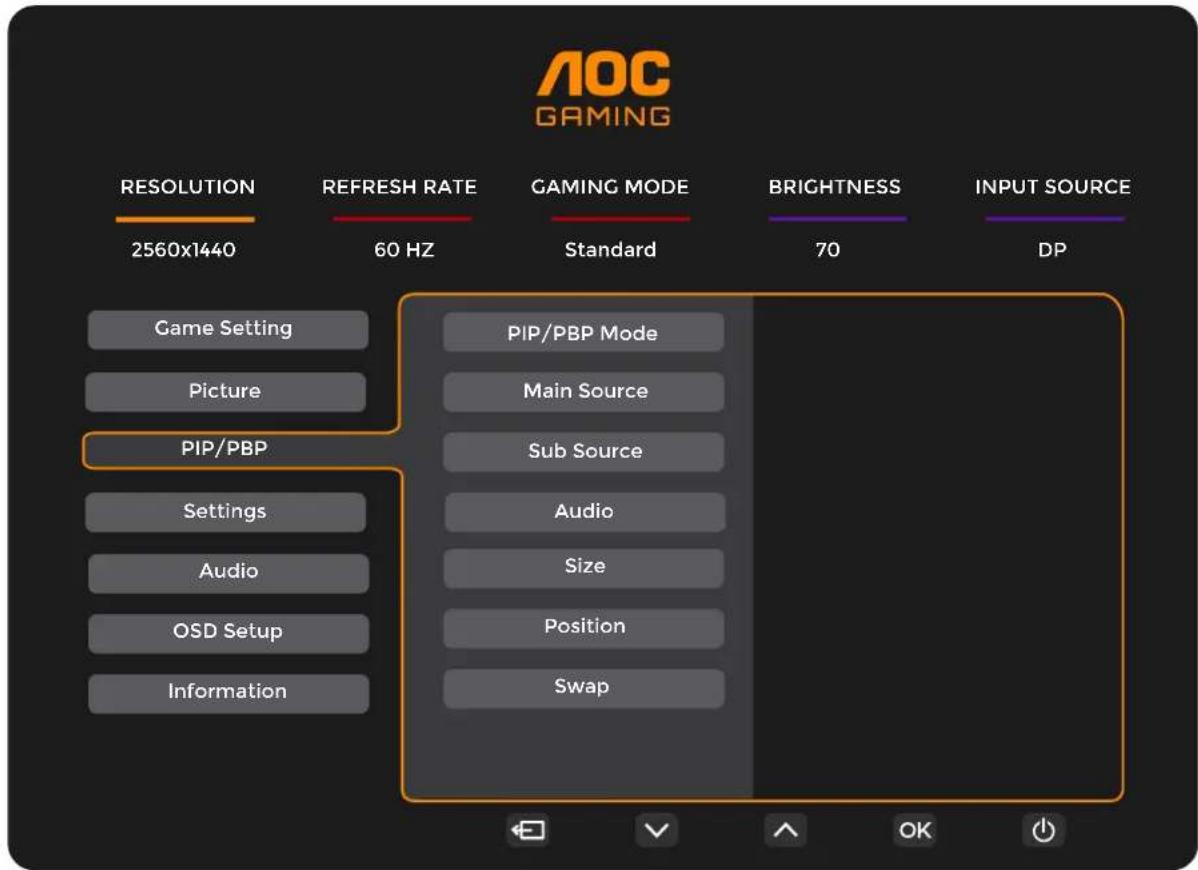

PIP / PBP 19

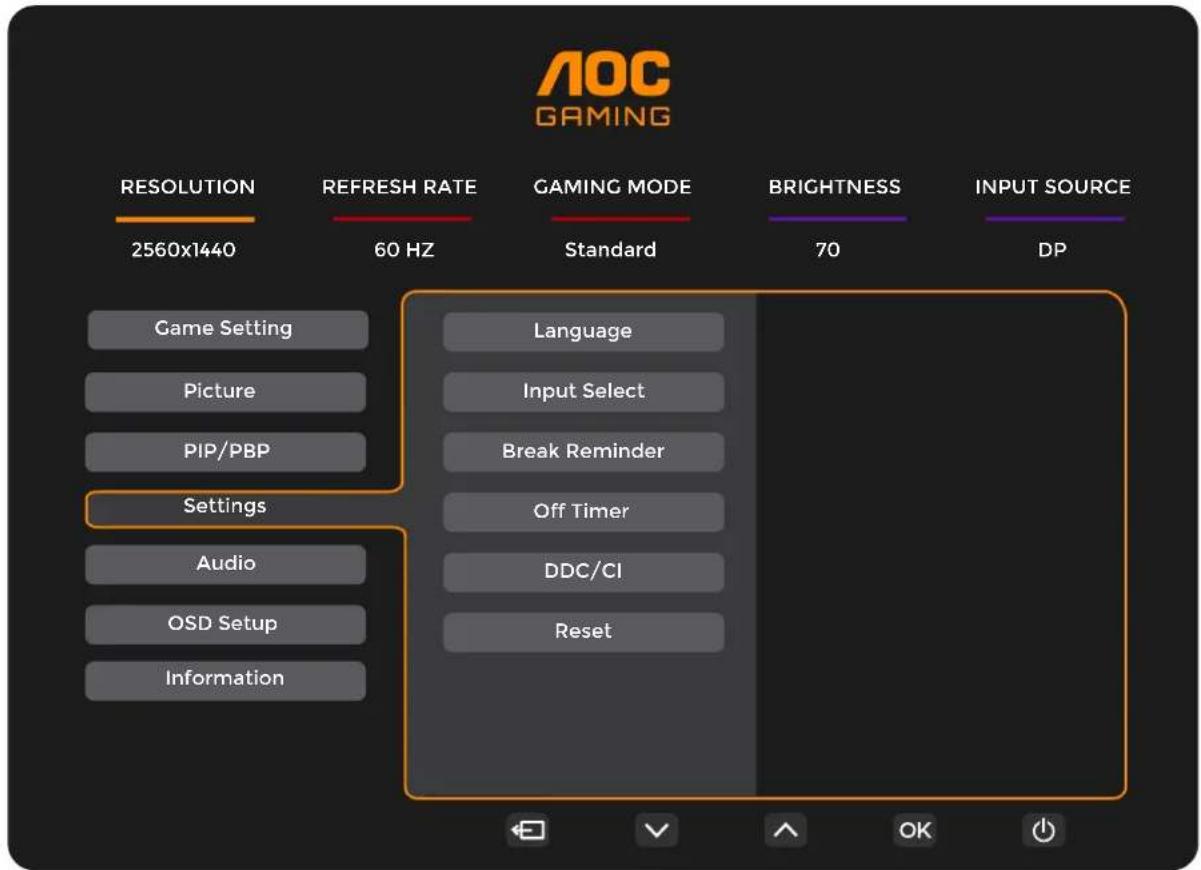

Settings(Paramètres)....21

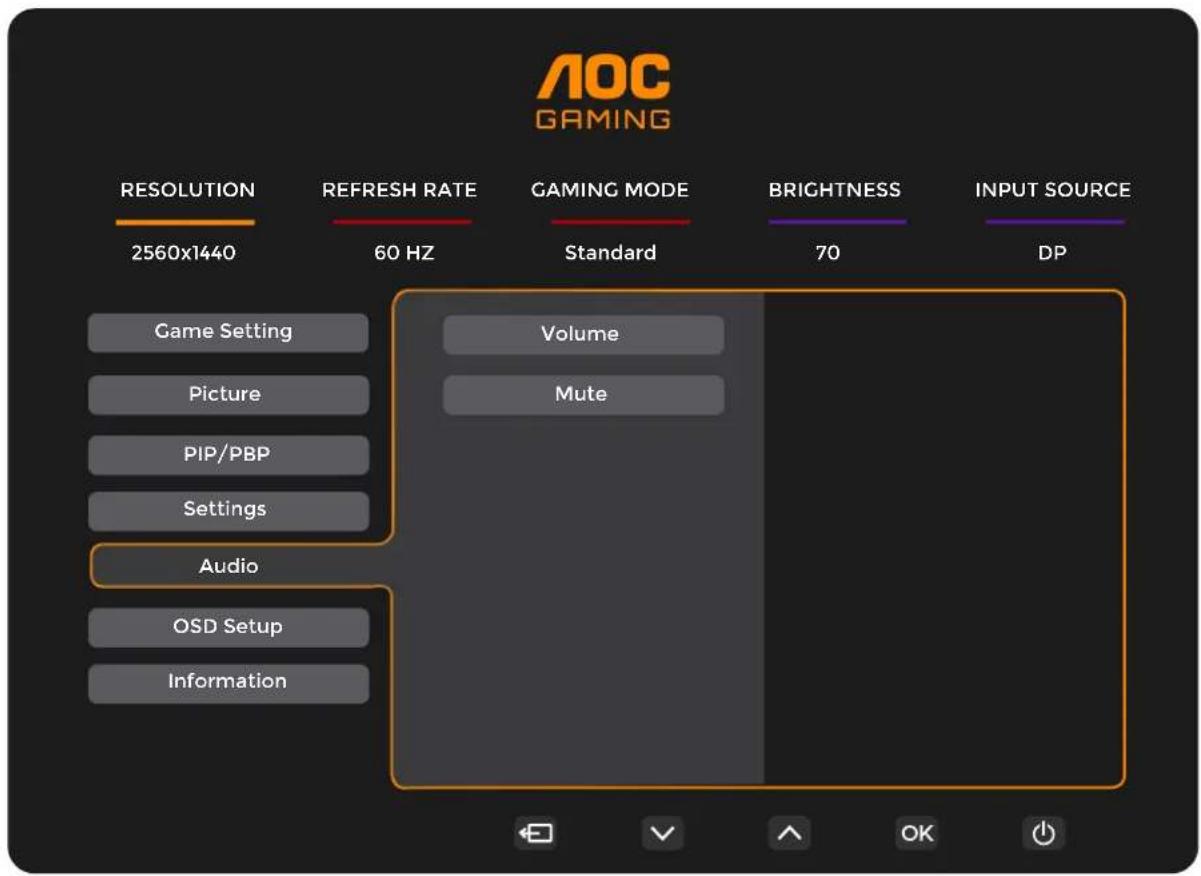

Audio....22

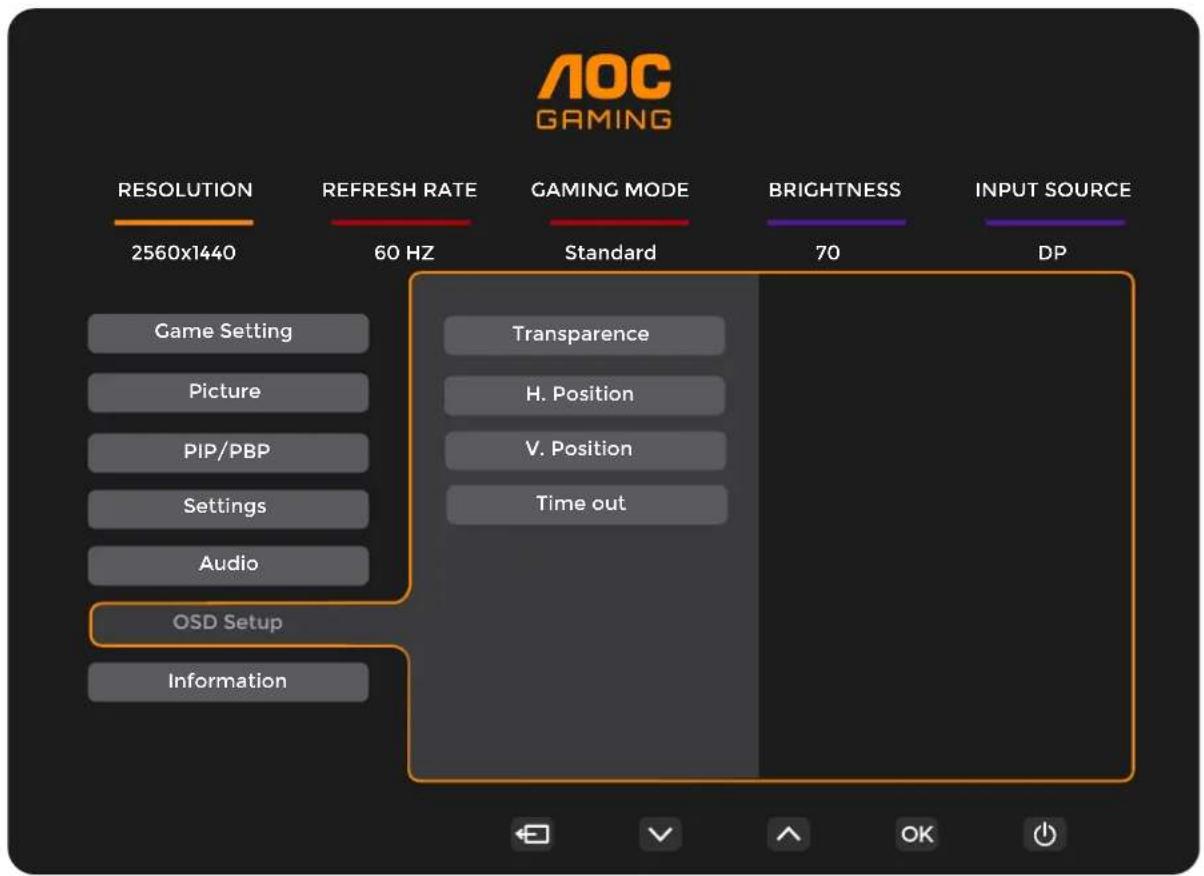

OSD Setup (Réglage OSD)....23

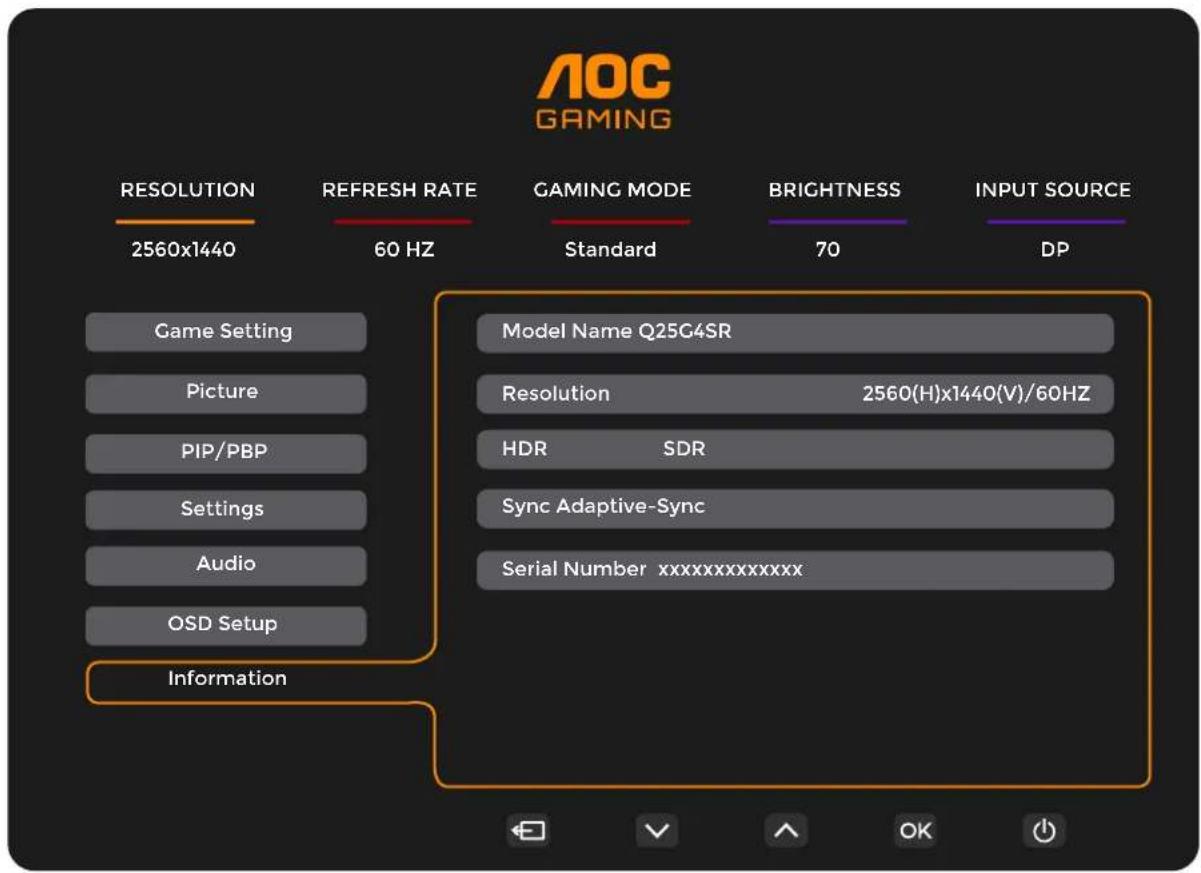

Information....24

Voyant DEL 25

Dépannage 26

Spécifications 27

Caractéristiques générales 27

Modes d'affichage préréglés....28

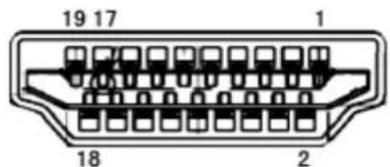

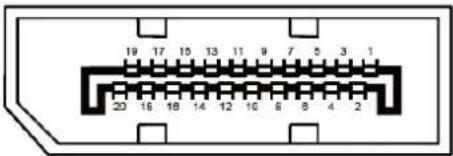

Assignations des broches 29

Plug & Play....30

Sécurité

Conventions nationales

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.

Remarques, Avertissements et Mises en garde

Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante :

REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre ordinateur.

AVERTISSEMENT : Un AVERTISSEMENT indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommande une procédure pour éviter le problème.

MISE EN GARDE : Les MISES EN GARDE signalent des risques corporels potentiels et vous indiquent comment éviter les problèmes. Certaines mises en garde peuvent apparaître sous différentes formes et ne pas être accompagnées d'un icône. Dans ce cas, la présentation spécifique de la mise en garde est rendue obligatoire par l'autorité réglementaire.

Alimentation

Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d'électricité.

Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à la terre. Pour des raisons de sécurité, cette fiche ne s'insère que dans une prise avec terre. Si votre prise n'est pas compatible avec les fiches à trois broches, faites appel à un électricien pour l'installation d'une prise correcte, ou utilisez un adaptateur afin de connecter votre appareil à la terre en sécurité. Ne vous privez pas la protection apportée par la mise à la terre.

Débranchez l'appareil en cas d'orage ou lorsqu'il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions.

Ne surchargez pas les fils d'alimentation ou les rallonges. Une surcharge peut engendrer un incendie ou une électrocution.

Afin d'assurer une utilisation satisfaisante, utilisez uniquement le moniteur avec des ordinateurs homologués UL qui ont les réceptacles appropriés configurés de manière adéquate et qui mentionnent une utilisation entre 100 et 240V CA, Min. 5A.

La prise de courant doit être installée près de l'appareil et être facile d'accès.

Installation

N'installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l'appareil. Tout montage de l'appareil doit suivre les instructions du fabriquant et il faut utiliser des accessoires de montage recommandés par le fabriquant. Un appareil sur un meuble roulant doit être déplacé avec soin.

N'insérez jamais des objets dans les fentes du boîtier du moniteur. Cela risquerait de causer un court-circuit et poser un risque d'incendie et/ou d'électrocution. Ne renversez jamais de liquides sur le moniteur.

Ne posez jamais la face avant de l'appareil sur le sol.

Si vous montez le moniteur sur un mur ou une étagère, utilisez le kit de montage agréé par le constructeur et suivez les instructions du kit.

Pour éviter d'éventuels dommages, par exemple le décollement du panneau de l'écran, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés. Si un angle d'inclinaison de plus de -5 degrés est utilisé, les dommages causés au moniteur ne seront pas couverts par la garantie.

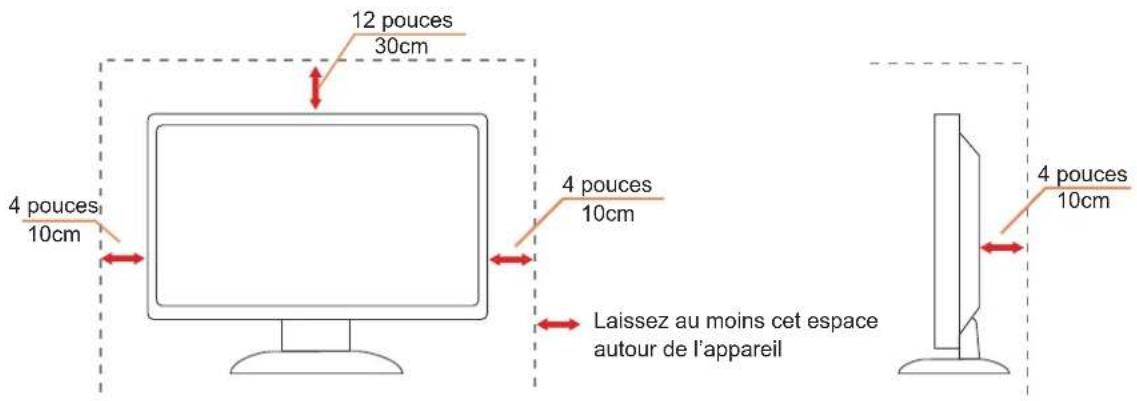

Laissez de l'espace autour du moniteur comme indiqué ci-dessous. Sinon, la circulation d'air peut être insuffisante et causer une surchauffe, ce qui peut provoquer un incendie ou endommager le moniteur.

Voir ci-dessous pour les zones de ventilation recommandées autour du moniteur lorsque le moniteur est installé sur un mur ou sur un support :

Installé avec la base

12 pouces 30cm 4 pouces 10cm 4 pouces 10cm Laissez au moins cet espace autour de l'appareil 4 pouces 10cm

Nettoyage

Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d'un détergent concentré qui pourrait endommager le boîtier.

Lors du nettoyage, assurez-vous que l'eau n'entre pas dans l'appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l'écran.

H₂O

Débranchez le cordon d'alimentation avant de nettoyer l'appareil.

Autre

S'il y a une odeur bizarre, des bruits ou de la fumée venant de l'appareil, débranchez IMMÉDIATEMENT le cordon d'alimentation et contactez un Centre de service.
! Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau.
Ne pas soumettre le moniteur LCD à d'importantes vibrations ni à des impacts pendant l'utilisation.
Ne pas cogner ni faire tomber le moniteur pendant l'utilisation ou le transport.
Les cordons d'alimentation doivent être homologués pour la sécurité. Pour l'Allemagne, cela doit être le type H03VV-F/H05VV-F, 3G, 0,75 mm², ou supérieur. Pour les autres pays, des types appropriés doivent être utilisés en conséquence.
Une pression acoustique excessive des écouteurs et des casques peut entraîner une perte auditive. Le réglage de l'égaliseur au maximum augmente la tension de sortie des écouteurs et des casques et donc le niveau de pression acoustique.

Réglages

Contenu de la boîte

* Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.

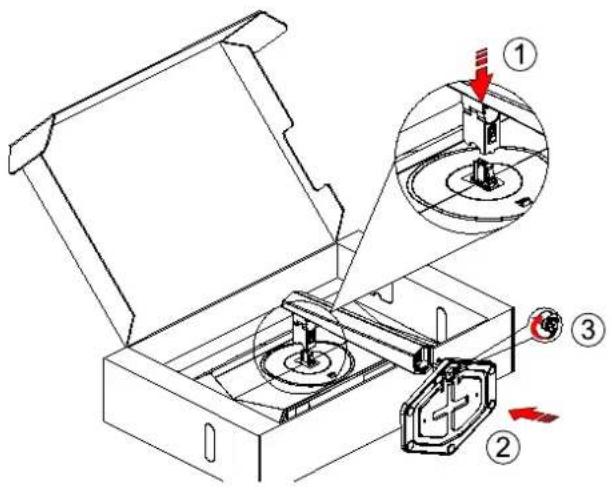

Configuration du support et de la base

Veuillez installer ou retirer la base en suivant les étapes suivantes.

Réglage :

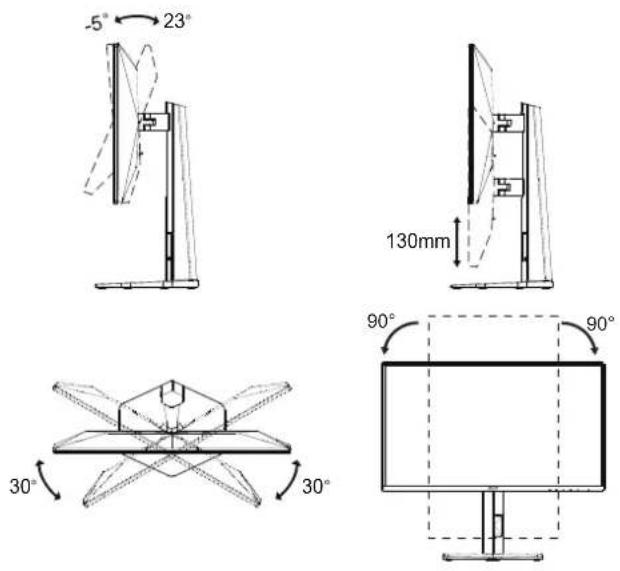

Réglage de l'angle de visualisation

Pour obtenir une expérience visuelle optimale, il est recommandé que l'utilisateur s'assure de pouvoir voir l'ensemble de son visage à l'écran, puis d'ajuster l'angle du moniteur en fonction de ses préférences personnelles.

Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle.

Vous pouvez régler le moniteur de la manière décrite ci-dessous :

-5° 23° 130mm 30° 30° 90° 90°

REMARQUE :

Ne touchez pas l'écran LCD lorsque vous changez l'angle. Ceci pourrait provoquer des dommages ou abîmer l'écran LCD.

Avertissement

• Pour éviter d'éventuels dommages à l'écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.
• N'appuyez pas sur l'écran lorsque vous ajustez l'angle du moniteur. Tenez toujours par le boîtier.

Connexion du moniteur

Branchement des câbles à l'arrière du moniteur et de l'ordinateur :

1. Branchez fermement le cordon d'alimentation à l'arrière de l'écran.
2. Mettez votre ordinateur hors tension et débranchez son câble d'alimentation.
3. Connectez le câble de signal de l'écran au connecteur vidéo situé à l'arrière de votre ordinateur.
4. Insérez le câble d'alimentation de votre ordinateur et de l'écran dans une prise secteur proche.
5. Allumez votre ordinateur et votre écran.

Si votre moniteur affiche une image, l'installation est terminée. Si aucune image n'est visible, voir la section Dépannage. Afin de protéger votre équipement, éteignez toujours l'ordinateur et le moniteur LCD avant de faire les branchements.

Wall Mounting

Ce moniteur peut être fixé au mur avec un bras de fixation que vous achetez séparément. Coupez l'alimentation avant de réaliser cette procédure. Suivez ces étapes:

1. Enlevez la base.
2. Insérez un tournevis à tête plate ou un autre outil plat dans la fente et ouvrez le couvercle arrière.
3. Suivez les instructions du constructeur relatives au montage du bras de fixation au mur.
4. Placez le bras de fixation au mur à l'arrière du moniteur. Alignez les trous du bras avec les trous situés à l'arrière du moniteur.
5. Insérez les 4 vis dans les trous et serrez-les.
6. Reconnectez les câbles. Veuillez vous reporter au manuel de l'utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur.

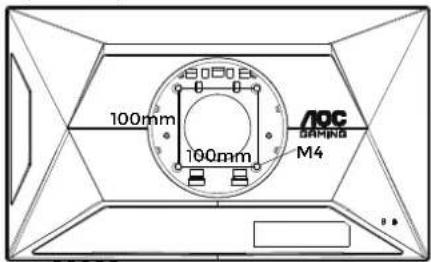

Spécifications des vis de support mural : M4*(10 + X) mm (X = épaisseur du support pour montage mural)

Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC. Contactez toujours le fabricant pour toute installation murale.

≤5° >5° 0° +90°

* La conception de l'écran peut varier par rapport aux illustrations.

Avertissement

1. Pour éviter d'éventuels dommages à l'écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.
2. N'appuyez pas sur l'écran lorsque vous ajustez l'angle du moniteur. Tenez toujours par le boîtier.

Fonction de Adaptive-Sync

1. La fonction de Adaptive-Sync fonctionne avec DisplayPort/HDMI
2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com

Cartes graphiques

• Radeon™ RX Vega séries
- Radeon™ RX 500 séries
- Radeon™ RX 400 séries
- Radeon™ R9/R7 300 séries (sauf séries R9 370/X, R7 370/X, R7 265)
- Radeon™ Pro Duo (2016)
- Radeon™ R9 Nano séries
- Radeon™ R9 Fury séries
- Radeon™ R9/R7 200 séries (sauf séries R9 270/X, R9 280/X)

Processeurs

• AMD Ryzen™ 7 2700U
• AMD Ryzen™ 5 2500U
• AMD Ryzen™ 5 2400G
• AMD Ryzen™ 3 2300U
• AMD Ryzen™ 3 2200G
• AMD PRO A12-9800
• AMD PRO A12-9800E
• AMD PRO A10-9700
• AMD PRO A10-9700E
• AMD PRO A8-9600
• AMD PRO A6-9500
• AMD PRO A6-9500E
• AMD PRO A12-8870
  • AMD PRO A12-8870E
• AMD PRO A10-8770
  • AMD PRO A10-8770E
• AMD PRO A10-8750B
• AMD PRO A8-8650B
• AMD PRO A6-8570
• AMD PRO A6-8570E
• AMD PRO A4-8350B
• AMD A10-7890K
• AMD A10-7870K
• AMD A10-7850K
• AMD A10-7800
• AMD A10-7700K
• AMD A8-7670K
• AMD A8-7650K
• AMD A8-7600
• AMD A6-7400K

HDR

Compatible avec les signaux d'entrée au format HDR10.

L'écran peut activer automatiquement la fonction HDR si le lecteur et le contenu sont compatibles. Veuillez contacter le fabricant de l'appareil et le fournisseur du contenu pour plus d'informations sur la compatibilité de votre appareil et du contenu. Veuillez sélectionner « Désactivé » pour le réglage de la fonction HDR lorsque vous n'avez pas besoin de la fonction d'activation automatique.

Remarque :

1. Aucune configuration spéciale n'est nécessaire pour l'interface DisplayPort/HDMI sous WIN10 versions antérieures à (plus anciennes que) V1703.
2. Seule l'interface HDMI est disponible et l'interface DisplayPort ne peut pas fonctionner sous WIN10 versions V1703.

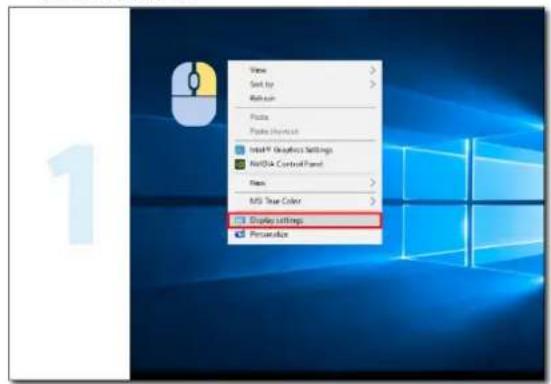

3. Näyttöasetukset:
   a. La résolution de l'affichage est réglée sur 2560*1440 et HDR est préréglé sur Activé.
   b. Après être entré dans une application, le meilleur effet HDR peut être obtenu lorsque la résolution passe à 2560*1440 (si disponible).

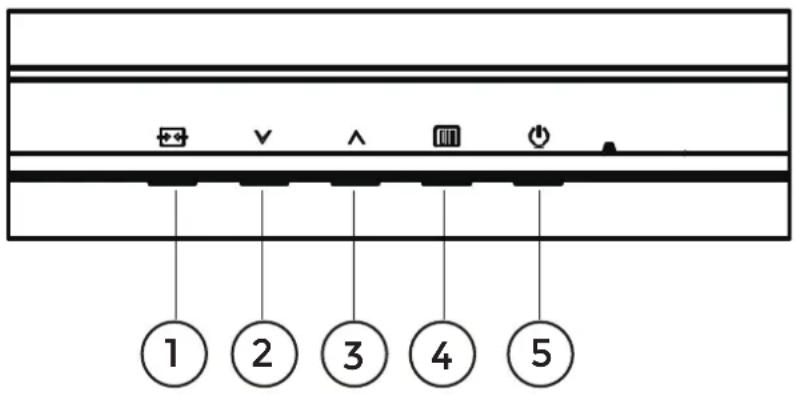

Touches de raccourci

1 2 3 4 5

1 Source/Quitter

2 Mode jeu

3 Point d'ajustement

4 Menu/Entrer

5 Marche-arrêt

Menu / Entrer

Appuyez pour afficher le menu OSD ou confirmer la sélection.

Alimentation

Appuyez sur le bouton Marche pour allumer/éteindre le moniteur.

Point d'ajustement

En l'absence d'OSD, appuyez sur le bouton Point d'ajustement pour afficher / masquer le Point d'ajustement.

Mode jeu

Lorsqu'il n'y a pas d'affichage à l'écran, appuyez sur la touche «Gauche» ou «Droite» pour sélectionner le mode de jeu (Standard, FPS, RTS, Course, Joueur 1, Joueur 2 or Joueur 3) selon les différents types de jeux.

Source/Quitter

Lorsque l'Affichage à l'écran est fermé, appuyez sur le bouton Source/Quitter pour obtenir la fonction de touche rapide Source.

Lorsque le menu OSD est actif, ce bouton agit comme une touche de sortie (pour quitter le menu OSD).

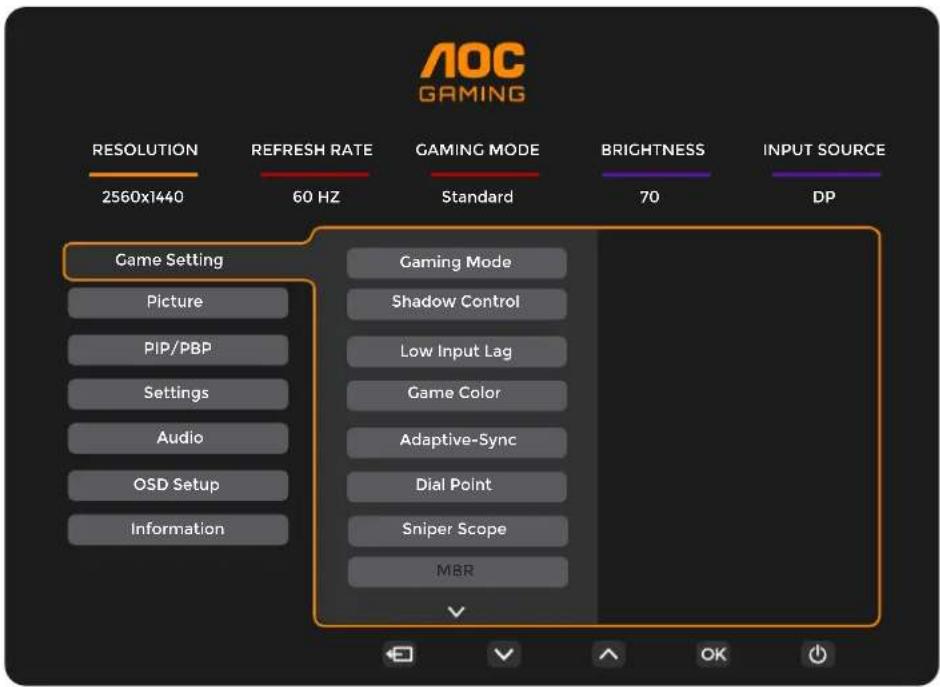

OSD Setting (Réglages d'OSD)

Instructions simples et basiques sur les touches de contrôle

AOC GAMING RESOLUTION 2560x1440 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 70 DIP Game Setting Picture PIP/PBP Settings Audio OSD Setup Information Gaming Mode Shadow Control Low Input Lag Game Color Adaptive-Sync Dial Point Sniper Scope MBR

1). Appuyez sur le bouton IMENU pour activer la fenêtre d'affichage à l'écran.
2). Appuyez sur le bouton ∨ ou ∧ pour naviguer à travers les fonctions. Une fois que la fonction souhaitée est en surbrillance, appuyez sur le bouton IMENU / OK pour l'activer. Appuyez sur Gauche ou Droite pour naviguer dans les fonctions de sous-menu. Une fois que la fonction souhaitée est en surbrillance, appuyez sur le bouton IMENU / OK pour l'activer.
3). Appuyez sur ∨ ou ∧ pour changer les paramètres de la fonction sélectionnée. Appuyez sur le bouton □ quitter / pour quitter Si vous voulez régler d'autres fonctions, répétez les étapes 2-3.
4). Fonction de verrouillage OSD : Pour verrouiller OSD, appuyez et maintenez le bouton IMENU pendant que le moniteur est éteint, puis appuyez sur le ⏻bouton d'alimentation pour allumer le moniteur. Pour déverrouiller l'OSD - appuyez et maintenez le bouton IMENU pendant que le moniteur est éteint, puis appuyez sur le ⏻bouton d'alimentation pour allumer le moniteur.

Remarques :

1). Si l'appareil a seulement une source d'entrée, l'élément «Sélection de l'entrée» est désactivé pour l'ajuster.
2). Si la résolution du signal d'entrée est la résolution native ou Adaptive-Sync, alors l'élément « Rapport d'image » n'est pas valide.

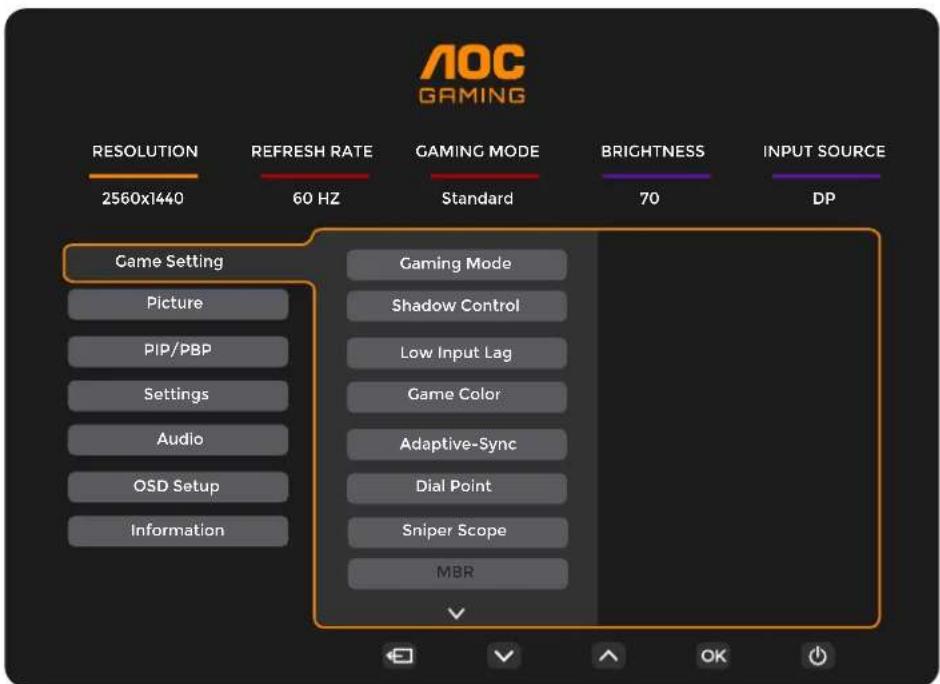

Game Setting (Réglage Jeu)

AOC GAMING RESOLUTION 2560x1440 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 70 DIP Game Setting Picture PIP/PBP Settings Audio OSD Setup Information Gaming Mode Shadow Control Low Input Lag Game Color Adaptive-Sync Dial Point Sniper Scope MBR

Remarque :

Gaming Mode (Mode jeu)	Standard Améliore la lisibilité dans les jeux web et mobiles appropriés.
	FPS	Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs.
	RTS	Pour jouer des jeux RTS (Real Time Strategy = stratégie en temps réel) Améliore la qualité de l'image.
	Racing (Course)	Pour jouer des jeux de course, permet un temps de réponse plus rapide et une plus grande saturation des couleurs.
	Gamer 1 (Joueur 1) Réglages préférentiels de l'utilisateur enregistrés sous Joueur 1.
	Gamer 2 (Joueur 2) Réglages préférentiels de l'utilisateur enregistrés sous Joueur 2.
	Gamer 3 (Joueur 3) Réglages préférentiels de l'utilisateur enregistrés sous Joueur 3.
Shadow Control (Contrôle ombre)	0-20	La valeur pas défaut du contrôle des ombres est 0, l'utilisateur peut régler de 0 à 20 ou à 0 pour augmenter le contraste afin d'obtenir une image plus nette.1. Si l'image est trop sombre pour voir clairement les détails, le régler de 0 à 20 pour une image claire.2. Si l'image est trop blanche pour voir clairement les détails, le régler de 20 à 0 pour une image claire.
Low input Lag (Décalage d'entrée réduit)	On (Marche) / off (Arrêt)	Désactive la mémoire tampon d'images pour diminuer le décalage d'entrée
Game Color (Couleur Jeu)	0-20	Couleur de jeu fournit des niveaux de 0 à 20 pour ajuster la saturation afin d'obtenir une meilleure image.
Adaptive-Sync Off (Arrêt) / On (Marche)		Désactive ou active Adaptive-Sync.Rappel d'exécution de la fonction Adaptive-Sync : Lorsque la fonction Adaptive-Sync est activée, des clignotements peuvent apparaître dans certains jeux.
DialPoint (Point composition)	Off (Arrêt) / On (Marche) / Dynamic (Dynamique)	La fonction «Dial Point» (Point de cadran) place un indicateur de visée au centre de l'écran pour aider les joueurs à jouer aux jeux de tir à la première personne (FPS) avec une visée exacte et précise.
Sniper Scope (Viseur sniper)	Off (Arrêt) / 1.0 / 1.5 / 2.0 Zoom avant local pour faciliter lorsque vous visez une cible.
MBR 0-20		MBR (Motion Blur Reduction - Réduction du flou de mouvement) offre entre 0 et 20 niveaux de réglage pour réduire le flou de mouvement.Remarque :1. La fonction MBR peut être ajustée lorsque Adaptive-Sync est désactivé, le délai d'entrée faible est activé et le taux de rafraîchissement est ≥ 75Hz .2. La luminosité de l'écran diminue lorsque le réglage du paramètre augmente.
MBR Sync(Synchro MBR)	Off (Arrêt) /On (Marche)	Désactive ou active la fonction Synchro MBR (Motion Blur Remove)Remarque :La fonction Synchro MBR peut être ajustée lorsque Adaptive-Sync est activé et que le taux.
Overdrive(Surintensification)	Normal (Normal)	Régler le temps de réponse.Remarque :1. Si l'utilisateur règle OverDrive sur « Fastest » (Très rapide), l'image affichée peut être floue. L'utilisateur peut régler le niveau de OverDrive ou le désactiver en fonction des préférences.2. La fonction « Extreme » (Extrême) est optionnelle lorsque Adaptive-Sync est désactivé et que le taux de rafraîchissement est ≥ 75Hz .3. La luminosité de l'écran diminue lorsque la fonction « Extreme » (Extrême) est activée.
	Fast (Rapide)
	Faster (Plus rapide)
	Fastest (Très rapide)
	Extreme (Extrême)
Frame Counter(Compteur de trames)	Off (Désactivé) /Rightup (Haut-droite) /Right-Down (Droitebas)/Left-Down (Basgauche)/ Left-Up (Haut-gauche)	Affiche la fréquence V sur l'angle sélectionné
HDMI1	Console/DVD/PC	Choisissez le type d'appareil connecté.Choisissez HDMI1 comme machine de jeu/DVD lorsque la machine de jeu ou l'écran DVD est connecté.
HDMI2	Console/DVD/PC	Choisissez le type d'appareil connecté.Choisissez HDMI2 comme machine de jeu/DVD lorsque la machine de jeu ou l'écran DVD est connecté.

1). Lorsque « HDR Mode » (Mode HDR) dans « Picture » (Image) est activé, les paramètres « Shadow Control » (Contrôle ombres), « Game Color » (Couleur Jeu) ne peuvent pas être ajustés.
2). Lorsque « HDR » dans « Picture » (Image) est activé, les paramètres « Game Color » (Couleur Jeu), « MBR » et « MBR Sync » (Synchro MBR) ne peuvent pas être ajustés.
3). Lorsque « Color Space » (Espace couleur) dans « Picture » (Image) est réglé sur sRGB, les paramètres« Shadow Control » (Contrôle ombres) et « Game Color » (Couleur Jeu) ne peuvent pas être ajustés.

Picture(Image)

Brightness (Luminosité)	0-100 Réglage du rétroéclairage
Contrast (Contraste)	0-100 Contraste du registre numérique.
Dark Boost (Amplification Ombre)	Off(Arrêt) /Level 1(Niveau 1) /Level 2(Niveau 2) /Level 30(Niveau 3)	Améliore les détails de l'écran dans les zones sombres ou les zones claires en ajustant la luminosité dans les zones claires pour qu'elles ne soient pas sursaturées.
Gamma 1.8 / 2.0 / 2.2 / 2.4 / 2.6 Ajuster gamma
Eco Adjustment (Réglage Éco)	Standard Mode Standard
	Text Mode Text
	Internet Mode Internet
	Game (Jeu) Mode Jeu
	Movie (Film) Mode Film
	Sports (Sport) Mode Sport
	Reading (Lecture) Mode Lecture
Color Temp. (Couleur)	Warm (Chaud) Utiliser la température des couleurs Chaud de EEPROM.
	Normal Utiliser la température des couleurs Normal de EEPROM.
	Cool (Froid) Utiliser la température des couleurs Froid de EEPROM.
	User (Utilisateur) Restaurer la température des couleurs Froid de EEPROM.
Red (Rouge)	0-100	Gain Rouge du Registre Numérique.
Green (Vert)	0-100	Gain Vert du Registre Numérique.
Blue (Bleu)	0-100	Gain Bleu du Registre Numérique.
HDR	Off (Désactivé)	Définissez le profil HDR en fonction de vos besoins d'utilisation.Remarque:Lorsque du contenu HDR est détecté, l'option HDR s'affiche pour effectuer des réglages.
	DisplayHDR
	HDR Picture (Image HDR)
	HDR Movie (Film HDR)
	HDR Game (Jeu HDR)
HDR Mode (Mode HDR)	Off (Désactivé)	Optimisé pour la couleur et le contraste de l'image, ce qui simulera l'effet HDR.Remarque:Lorsque du contenu HDR n'est pas détecté, l'option Mode HDR sera affichée pour ajustement.
	HDR Picture (Image HDR)
	HDR Movie (Film HDR)
	HDR Game (Jeu HDR)
DCR	Off (Arrêt) Désactiver le rapport dynamique de contraste
	On (Marche) Activer le rapport dynamique de contraste
Color Space (Espace couleur)	Panneau natif Panneau d'espace de couleur standard.
	sRGB Espace de couleur sRGB.
Low Blue Mode (Mode bleu faible)	Off (Arrêt)	Réduisez l'onde de lumière bleue en contrôlant la température des couleurs
	Multimedia(Multimédia)
	Internet
	Office(Bureau)
	Reading(Lecture)
Image Ratio (Format Image)	Full (Plein)/ Aspect/1:1/17"(4:3)/19" (4:3)/19" (5:4)/19"W (16:10)/21.5"W (16:9)/22"W (16:10)/23"W (16:9) /23.6"W (16:9)/24"W (16:9)	Sélectionner le format de l'image pour l'affichage

1). Lorsque « HDR Mode » (Mode HDR) est activé, aucun paramètre à l'exception de « Contrast » (Contraste), « Dark Boost » (Amplification Ombre), « Gamma », « ECO Adjustment » (Réglage Éco), « Color Temp. » (Couleur temp), "DCR", « Color Space » (Espace couleur), « LowBlue Mode » (Mode Bleu faible) ne peut être ajusté.

2). Lorsque « HDR » est activé, aucun paramètre à l'exception de « Brightness » (Luminosité), « Contrast » (Contraste), « Dark Boost »(Amplification Ombre),« Gamma », « ECO Adjustment » (Réglage Éco), « Color Temp. » (Couleur temp), « DCR », « Color Space » (Espace couleur), « LowBlue Mode » (Mode Bleu faible) ne peut être ajusté.

3). Lorsque « Color Space » (Espace couleur) est réglé sur sRGB, aucun paramètre à l'exception de « Contrast » (Contraste), «Dark Boost »(Amplification Ombre),« Gamma », « ECO Adjustment » (Réglage Éco), « Color Space » (Espace couleur), « HDR Mode » (Mode HDR), « LowBlue Mode » (Mode Bleu faible) ne peut être ajusté.

PIP / PBP

PIP / PBP Mode	Off (ARRÊT) / PIP / PBP Désactiver ou activer PIP ou PBP
Main Source (Source princ.)		Sélectionner la source principale de l'écran.
Sub Source (Source sec.)		Sélectionner la source secondaire de l'écran
Audio	Main Source (Source princ.)	Désactiver ou activer le réglage audio.
	Sub Source (Source sec.)
Size (Taille)	Small (Petit) / Middle (Moyen) / Large (Grand)	Sélectionner la taille de l' écran.
Position	Right-up (Haut-droite)	Régler la position de l'écran.
	Right-down (Bas-droite)
	Left-up
	Left-down
Swap (Changer)	On (Marche) : Changer	Changer la source de l'écran.
	Off (Arrêt) : aucune action

Remarque :

1) Lorsque « HDR » dans « Luminosité » est réglé sur l'état non fermé, tous les paramètres de « Réglage PIP » ne pourront pas être réglés.
2) Le menu OSD de réglage des couleurs n'est valide que pour l'écran principal, l'écran principal et l'écran secondaire peuvent donc avoir des couleurs différentes.
3) Lorsque la fonction PBP est activée, les sources de signal HDMI/DP ont une résolution maximale de 1280X1440@144Hz 8bpc(RGB or YCbCr 444);Lorsque la fonction PIP est activée, les sources de signal DP ont une résolution maximale de 2560x1440@240Hz, la source de signal HDMI a une résolution maximale de 2560x1440@144Hz..
4). Lorsque PBP/PIP est activé, la compatibilité de l'écran principal/source d'entrée du sous-écran est indiquée dans le

tableau suivant :

PIP/PBP		Main source
		HDMI1 HD	MI2 DP
Sub -source	HDMI1 V V V
	HDMI2 V V V
	DP V V V

Settings(Paramètres)

AOC GAMING RESOLUTION 2560x1440 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 70 INPUT SOURCE DP Game Setting Picture PIP/PBP Settings Audio OSD Setup Information Language Input Select Break Reminder Off Timer DDC/CI Reset

Language (Langue) Choisir la langue OSD
Input Select (Sélection Entrée)	Auto / HDMI1 / HDMI2 / DP Sélectionner la source d'entrée
Break Reminder (Rappel pause)	Off (Arrêt) /On (Marche) Rappel de pause si l'utilisateur travaille continuellement pendant plus d'1 heure
Off timer (Minuterie désact.)	0-24hrs Sélectionner l'heure d'arrêt CC
DDC/CI Oui ou Non Activer ou désactiver le support DDC/CI
Reset (Réinitialiser) Oui ou non Réinitialiser le menu aux réglages par défaut

Audio

AOC GAMING RESOLUTION 2560x1440 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 70 INPUT SOURCE DP Game Setting Picture PIP/PBP Settings Audio OSD Setup Information Volume Mute

Volume 0-100 Réglage du volume.
Mute(Sourdine)	Off (Arrêt) /On (Marche)	Éteint le volume.

OSD Setup (Réglage OSD)

AOC GAMING RESOLUTION 2560x1440 REFRESH RATE 60 HZ GAMING MODE Standard 70 BRIGHTNESS DP Game Setting Picture PIP/PBP Settings Audio OSD Setup Information Transparence H. Position V. Position Time out

Transparence 0-100	Régler le niveau de transparence du menu OSD.
H. Position (Position-H)	0-100 Régler la position horizontale de l'OSD
V. Position (Position-V)	0-100 Régler la position verticale de l'OSD
Timeout (Durée OSD)	5-120 Régler la durée du délai de l'OSD

Information

AOC GAMING RESOLUTION 2560x1440 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 70 DIP Game Setting Picture PIP/PBP Settings Audio OSD Setup Information Model Name Q25G4SR Resolution 2560(H)x1440(V)/60HZ HDR SDR Sync Adaptive-Sync Serial Number xxxxxxxxxxxxxxxxx

Voyant DEL

État Couleur DEL
Mode Pleine puissance Blanc
Mode Actif-Arrêt Orange

Dépannage

Problème & Question	Solutions possibles
Le voyant DEL d'alimentation est éteint	Assurez-vous que le bouton d'alimentation est en position Marche et que le cordon d'alimentation est connecté correctement à une prise électrique avec terre et au moniteur.
Aucune image n'apparaît sur l'écran.	Est-ce que le cordon d'alimentation est correctement branché ?Vérifiez le branchement du cordon d'alimentation et la source.Est-ce que le câble est correctement branché ?(Branché à l'aide d'un câble HDMI)vérifiez la connexion du câble HDMI(Branché à l'aide d'un câble DisplayPort)vérifiez la connexion du câble DisplayPort* L'entrée HDMI/DisplayPort n'est pas disponible sur tous les modèles.Si l'appareil est allumé, relancer l'ordinateur pour voir l'écran initial (l'écran d'ouverture de session), qui peut être vu.Si l'écran initial (l'écran d'ouverture de session) apparaît, démarrez l'ordinateur dans le mode applicable (le mode sécurisé pour Windows 7/8/10) puis changez la fréquence de la carte vidéo.(Consulter le Réglage de la résolution optimale)Si l'écran initial (l'écran d'ouverture de session) n'apparaît pas, contactez le Centre de services ou votre revendeur.Pouvez-vous voir "Saisie non supportée" à l'écran ?Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur.Ajustez la résolution maximale et la fréquence applicable du moniteur.Assurez-vous que les pilotes du moniteur AOC sont installés.
L'image est floue, elle a un problème d'ombre	Réglez les contrôles du Contraste et de la Luminosité.Appuyez pour auto-régler.Assurez-vous de ne pas utiliser une rallonge ou un boîtier d'interrupteurs. Nous vous recommandons de brancher le moniteur directement au connecteur sortie de la carte vidéo situé à l'arrière.
L'image saute, effet de vagues ou d'ondes visible sur l'écran	Déplacez les appareils électriques qui peuvent provoquer des interférences électriques le plus loin possible du moniteur .Utilisez le taux de rafraîchissement maximum que votre moniteur est capable de supporter avec la résolution que vous utilisez.
Le moniteur est bloqué en mode Veille	L'interrupteur d'alimentation de l'ordinateur doit être en position Marche.La carte vidéo de l'ordinateur doit être insérée fermement dans son emplacement.Assurez-vous que le câble vidéo du moniteur est connecté correctement à l'ordinateur.Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue.Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vérifiant la DEL de cette touche. La DEL doit s'allumer ou s'éteindre lorsque vous pressez la touche VERR MAJ.
Il manque une des couleurs primaires (ROUGE,VERT, ou BLEU)	Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue.Assurez-vous que le câble vidéo du moniteur est connecté correctement à l'ordinateur.
Défaut des couleurs sur l'image (le blanc n'apparaît pas blanc)	Réglez la couleur RVB ou sélectionnez la température de la couleur.
Perturbations horizontales ou verticales à l'écran	Utilisez le mode arrêt de Windows 7/8/10/11 pour ajuster HORLOGE et PHASE.Appuyez sur faire un auto-ajustement.
Réglementation et entretien	Veuillez vous reporter aux informations sur la réglementation et l'entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modèle acheté dans votre pays et pour trouver des informations sur les réglementations et l'entretien dans la page d'assistance.

Spécifications

Caractéristiques générales

Panneau	Nom du modèle	Q25G4SR
	Système de fonctionnement Couleur TFT LCD
	Taille de l'image visible 62,0 cm diagonale
	Taille des pixels	0,2115mm(H) × 0,21015mm(V)
	Vidéo	Interface HDMI & Interface DisplayPort
Autres	Limites de balayage horizontal	30k~450kHz
	Taille d'écran horizontale (maximum)	541,44mm
	Limites de balayage vertical	48~300Hz
	Taille d'écran verticale(maximum)	302,616mm
	Résolution optimale préréglée 2560x1440@60Hz
	Max resolution	2560x1440@300Hz
	Plug & Play	VESA DDC2B/CI
	Source d'alimentation 100-240V~	50/60Hz 1.5A
	Consommation électrique	Standard (luminosité et contraste par défaut) 23W
		Max, (luminosité = 100, contraste =100) ≤51W
		Mode Veille ≤0,5W
Caractéristiques physiques	Type de connecteur	HDMIx2/DisplayPort/Sortie casque
	Type de câble de signal	Détachable
Environnemental	Température	Utilisation 0°C à 40°C
		Non utilisation -25°C à 55°C
	Humidité	Utilisation 10% à 85% (sans condensation)
		Non utilisation 5% à 93% (sans condensation)
	Altitude	Utilisation 0 m à 5000 m (0 à 16404 pieds)
		Non utilisation 0 m à 12192 m (0 à 40000 pieds)

Modes d'affichage préréglés

STANDARD RÉSOLUTION(±1Hz)		FRÉQUENCE HORIZONTALE (kHz)	FRÉQUENCE VERTICALE (Hz)
VGA	640x480@60Hz 31.469	59.94
	640x480@72Hz 37.861	72.809
	640x480@75Hz 37.5 75
	640x480@100Hz 50.313	99.826
	640x480@120Hz 60.938	119.72
SVGA	800x600@56Hz 35.16	56.250
	800x600@60Hz 37.88	60.317
	800x600@72Hz 48.077	72.188
	800x600@75Hz 46.875	75.000
	800x600@100Hz 62.760	99.778
	800x600@120Hz 76.302	119.972
XGA	1024x768@60Hz 48.36	60
	1024x768@70Hz 56.476	70.07
	1024x768@100Hz 80.448	99.811
	1024x768@120Hz 97.551	119.989
SXGA	1280x1024@60Hz 63.98	1 60.020
	1280x720@60HZ 44.772	59.855
Full HD	1920x1080@50Hz 28.125	50.00
	1920x1080@60Hz 67.500	60.00
	1920x1080@120Hz 135.000	120.00
QHD(DisplayPort)	2560x1440@100Hz	88.860	60.00
QHD	2560x1440@60Hz	151.000	100.000
	2560x1440@120Hz 183.0	120
	2560x1440@144Hz	222	144
	2560x1440@165Hz 247.665	165
	2560x1440@200Hz 304.000	200
	2560x1440@240Hz 364.802	240
	2560x1440@270Hz	399	270
	2560x1440@300Hz	441.0	300
IBM MODES
DOS	720x400@70Hz 31.469	70
MAC MODES
VGA	640x480@67Hz	35	67
SVGA	832x624@75Hz 49.725	75
XGA	1024x768@75Hz 60.241	75

Remarque: Conformément à la norme VESA, il peut y avoir une certaine erreur (+/-1Hz) lors du calcul du taux de rafraîchissement (fréquence du champ) des différents systèmes d'exploitation et cartes graphiques. Afin d'améliorer la compatibilité, la fréquence de rafraîchissement nominale de ce produit a été arrondie. Veuillez vous reporter au produit réel.

Assignations des broches

19 17 1 18 2

Câble de signal d'affichage couleur à 19 broches

Broche N.	Nom du signal Broche N.	Nom du signal Broche N. Nom du signal
1. Données	TMDS 2+ 9. TMDS données	0- 17. DDC/CEC Masse
2. Ecran Données	TMDS 2 10. Horloge	TMDS + 18. Alimentation +5V
3. TMDS données	2- 11. Ecran d'horloge	TMDS 19.		Détection connexion à chaud
4. Données	TMDS 1+ 12. Horloge	TMDS-
5. Ecran données	TMDS 1 13. CEC
6. TMDS données	1- 14.		Réservé (pas connecté sur appareil)
7. Données	TMDS 0+ 15. SCL
8. Ecran Données	TMDS 0 16. SDA

19 17 15 13 11 9 7 5 3 1 20 16 18 14 12 10 8 6 4 2

Câble de signal d'affichage couleur à 20 broches

Broche No. Nom du signal Broche No. Nom du signal
1 ML_Lane 3 (n) 11 TERRE
2 TERRE		12	ML_Lane 0 (p)
3 ML_Lane 3 (p)		13	CONFIG1
4 ML_Lane 2 (n)		14	CONFIG2
5 TERRE		15	AUX_CH(p)
6 ML_Lane 2 (p)		16	TERRE
7 ML_Lane 1 (n)		17	AUX_CH(n)
8 TERRE		18	Détection connexion à chaud
9 ML_Lane 1 (p)		19	Retour DP_PWR
10	ML_Lane 0 (n)		20	DP_PWR

Plug & Play

Fonctionnalité Plug & Play DDC2B

Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage.

Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L'hôte peut demander l'information EDID par l'intermédiaire du canal DDC2B.

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE
