FS600C - Éclairage Neewer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED de 600W, température de couleur de 5600K, indice de rendu des couleurs (IRC) supérieur à 96.
Utilisation	Idéal pour la photographie, la vidéographie et les productions en studio.
Maintenance	Nettoyer régulièrement la surface de l'appareil avec un chiffon doux. Vérifier les connexions électriques avant chaque utilisation.
Sécurité	Éviter l'exposition à l'eau. Ne pas couvrir l'appareil pendant son fonctionnement pour prévenir la surchauffe.
Informations générales	Alimentation : AC 100-240V, fréquence 50/60Hz. Dimensions : 30 x 20 x 15 cm. Poids : 2,5 kg.

FOIRE AUX QUESTIONS - FS600C Neewer

Comment allumer le Neewer FS600C ?

Pour allumer le Neewer FS600C, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Comment régler la température de couleur ?

Utilisez le panneau de contrôle pour naviguer jusqu'à l'option de température de couleur, puis tournez le bouton de réglage pour sélectionner la température souhaitée entre 3200K et 5600K.

Pourquoi ma lumière ne s'allume-t-elle pas ?

Vérifiez si l'appareil est correctement branché et si le câble d'alimentation est en bon état. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Puis-je utiliser le Neewer FS600C sans fil ?

Non, le Neewer FS600C nécessite une alimentation électrique et ne peut pas être utilisé sans fil.

Comment changer l'intensité de la lumière ?

Utilisez le bouton de réglage sur le panneau de contrôle pour ajuster l'intensité de la lumière selon vos besoins.

Le Neewer FS600C est-il compatible avec des accessoires ?

Oui, le Neewer FS600C est compatible avec divers accessoires tels que des diffuseurs, des filtres de couleur et des réflecteurs.

Que faire si la lumière clignote ?

Si la lumière clignote, cela peut être dû à une surchauffe. Éteignez l'appareil, laissez-le refroidir pendant quelques minutes, puis rallumez-le.

Comment nettoyer le Neewer FS600C ?

Utilisez un chiffon doux et sec pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Est-ce que le Neewer FS600C vient avec une garantie ?

Oui, le Neewer FS600C est généralement couvert par une garantie d'un an. Vérifiez votre reçu d'achat pour les détails spécifiques.

Comment résoudre un problème de surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il y a une circulation d'air adéquate autour de l'appareil pendant son utilisation.

MODE D'EMPLOI FS600C Neewer

Consignes de sécurité

Avant d'utiliser le produit pour la première fois, veuillez prendre en compte les précautions suivantes et vérifier que le produit est complet et en bon état. Nous ne recommandons pas l'utilisation de pièces de rechange endommagées.

Pour éviter tout risque d'incendie, veuillez éviter de placer des matériaux inflammables à proximité du projecteur.

Pour éliminer la poussière et l'humidité, vous pouvez utiliser un sèche-cheveux muni d'une brosse ou un chiffon propre et doux.

Éviter toute exposition prolongée à la lumière directe du soleil et de ne pas la ranger dans un endroit où il est directement exposé à la lumière du soleil.

Pendant l'utilisation, assurez-vous que les orifices de ventilation ne sont pas obstrués et évitez de les couvrir à tout moment.

Il est fortement déconseillé de tenter de démonter ou de réparer l'appareil. Il est recommandé de faire appel à un professional pour toute réparation.

FR

Évitez d'utiliser l'appareil lorsqu'il pleut, en cas d'humidité élevée ou dans d'autres conditions météorologiques défavorables.

Gardez l'appareil hors de portée des enfants et des animaux domestiques.

Avant de procéder à toute opération d'entretien, veillez à ce que l'appareil soit éteint et débranché.

Pour nettoyer la lampe, n'utilisez pas de produits chimiques. L'appareil n'est pas étanche et ne doit pas être immergé dans l'eau.

Pendant l'utilisation, la lampe de studio peut devenir chaude. Par conséquent, il est important d'éviter de la toucher à mains nues pour éviter les brûlures.

Remarques

1. Ne laissez pas tomber le produit et ne le soumettez pas aux chocs ou impacts.
2. Pour protéger votre vue il est déconseillé de regarder directement la lumière.
3. A ne pas utiliser à proximité de matériaux inflammables ou explosifs.
4. Ne manipulez pas l'éclairage avec les mains mouillées et gardez-le à l'écart des endroits humides.
5. Éteignez l'alimentation lorsque l'appareil n'est pas utilisé.
6. Si l'appareil n'est pas utilisé pendant une période prolongée, veillez à ce que qu'il soit rangé dans un endroit sec et bien ventilé, à l'abri de la chaleur et des champs magnétiques.

Aperçu du produit

Cet éclairage vidéo est doté d'une source lumineuse à haute intensité, d'un design optique avancé et d'un réflecteur à motifs en échelle. Il fournit jusqu'à 52 500 lx à 1 mètre, tout en offrant un réglage de la luminosité sur 1 000 niveaux pour répondre à divers besoins d'éclairage.

Effets de Scène Spéciaux : Grâce aux 18 effets de scène intégrés et aux réglages personnalisables, l'éclairage peut simuler une variété de scénarios pour des tournages dynamiques, sans la complexité d'installer et de gérer des configurations d'éclairage complexes.

Plusieurs modes d'éclairage polyvalents : Les modes HSI/RGBCW/XY/GEL permettent une personnalisation des couleurs d'éclairage s'adaptant facilement aussi bien à l'éclairage d'appoint qu'aux effets d'ambiance.

Méthodes de Contrôle Multiples : L'éclairage est réglable via le panneau de contrôle, depuis l'application, par un contrôleur maîtresclave 2,4G ou une console DMX. Choisissez le mode de contrôle qui vous convient le mieux en fonction de votre environnement.

FR

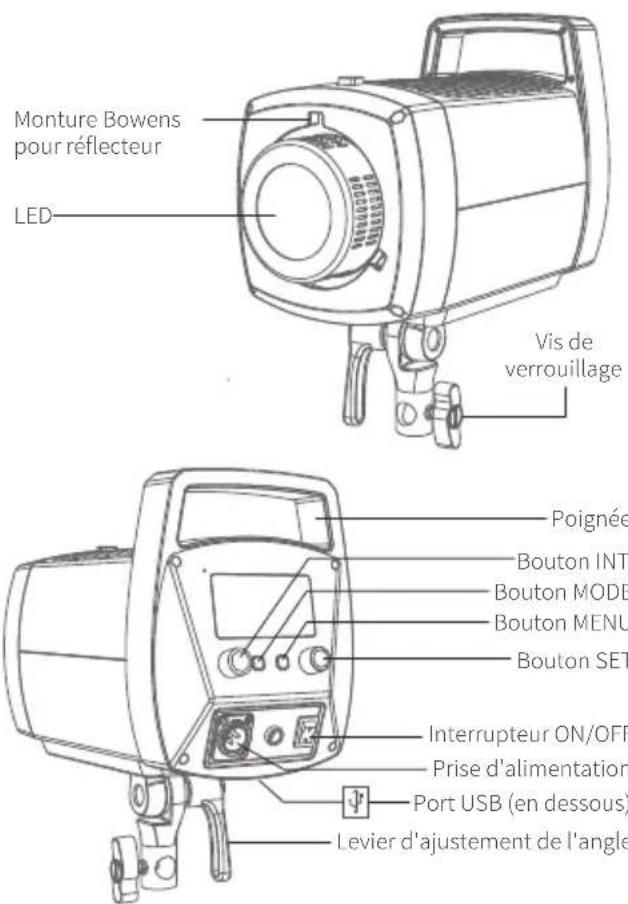

Illustration du produit

Monture Bowens pour réflecteur LED Vis de verrouillage Poignée Bouton INT Bouton MODE Bouton MENU Bouton SET Interrupteur ON/OFF Prise d'alimentation Port USB (en dessous) Levier d'ajustement de l'angle

Installation In

① Poussez le bouton d'éjection du réflecteur vers l'arrière, puis tournez le capot de protection dans le sens antihoraire jusqu'à ce que le bouton d'éjection s'aligne avec les repères de montage sur le corps de l'éclairage afin de retirer le capot.

③ Le support de l'éclairage se monte sur le pied d'éclairage comme indiqué sur l'image. Tournez le bouton de verrouillage pour le fixer,

② Insérez les pattes métalliques carrées du réflecteur dans les emplacements de montage prévus à cet effet, puis tournez le réflecteur dans le sens horaire jusqu'à ce qu'il se verrouille fermement en place.

④ Desserrez le levier de réglage de l'angle en le tournant dans le sens antihoraire, puis ajustez l'angle de l'éclairage selon vos besoins.

FR

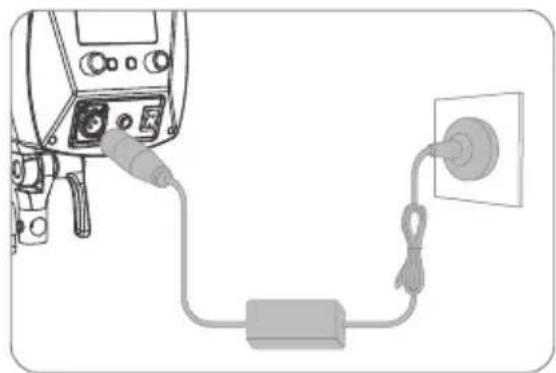

⑤ Connectez l'éclairage de studio à une source d'alimentation à l'aide du câble d'alimentation et de l'adaptateur.

Mises en garde concernant la batterie

1. N'essayez pas de détacher, modifier et réparer la batterie par vous-même. Toute opération non autorisée peut provoquer une fuite de la batterie, une surchauffe, une brûlure et d'autres dangers.
2. Assurez-vous d'utiliser les chargeurs fournis ou certifiés pour éviter les surcharges et les raccourcis.
3. Si une vitesse de charge inhabituelle et un clignotement rapide du voyant LED se produisent, veuillez arrêter la charge et contacter immédiatement notre service client.
4. Tenir à l'écart des objets inflammables et explosifs.

Mode d'emploi M

Mise sous tension / hors tension:

Pour allumer l'appareil, placez l'interrupteur ON/OFF sur la position "1".

Pour l'éteindre, placez l'interrupteur sur la position "O".

95° 100%

Réglage de la luminosité :

Tournez le bouton «INT» pour régler la luminosité de 0\~100%, par paliers de 0,1%.

95

Verrouillage du panneau de contrôle:

Appuyez longuement sur le bouton «INT» pour verrouiller l'appareil pour éviter toute opération involontaire pendant l'utilisation. Une nouvelle pression longue permettra de déverrouiller l'appareil.

FR

Appuyez brièvement sur le bouton « MODE » pour passer en mode CCT.

Tournez le bouton « SET » pour régler la température de couleur entre 2500 K et 7500 K.

Appuyez brièvement sur le bouton « SET » pour accéder aux réglages GM où la valeur peut être définie entre -50 et +50.

90° OFF OFF OFF

Mode HSI :

Appuyez brièvement sur le bouton « MODE » pour entrer dans le mode HSI. Appuyez ensuite sur le bouton « SET » pour sélectionner le mode secondaire HUE ou SAT.

Après avoir sélectionné le mode secondaire, tournez le bouton «SET» pour régler les valeurs HUE/SAT.

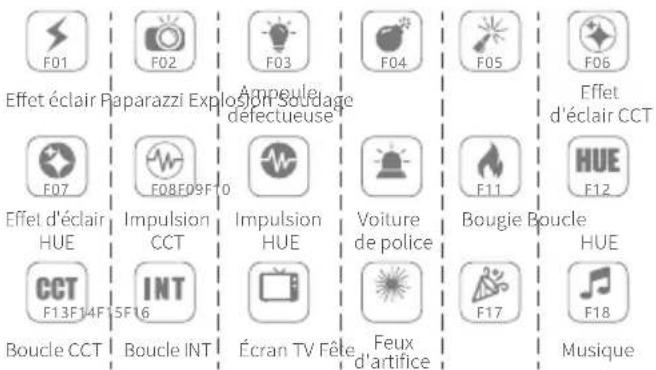

Appuyez brièvement sur le bouton « MODE » pour accéder au mode FX.

Tournez le bouton SET pour sélectionner l'un des effets spéciaux de F01 à F18.

Mode d'emploi M

Effets de scène spéciaux:

Réglage de la fréquence :

Appuyez brièvement sur le bouton « SET » et sélectionnez le réglage « FRQ ».

Tournez le bouton « SET » pour régler la fréquence de 01 à 10.

Mode GEL :

Appuyez brièvement sur le bouton « MODE » pour accéder au mode GEL. Puis, appuyez brièvement sur le bouton « SET » pour sélectionner le mode secondaire « ROSCO » ou « LEE ».

Une fois le mode secondaire sélectionné, tournez le bouton « SET » pour ajuster les valeurs.

FR

Appuyez brièvement sur le bouton « MODE » pour accéder au mode RGBCW. - Appuyez ensuite brièvement sur le bouton « SET » pour choisir entre R/G/B/C/W.

Sélectionnez-le et tournez le bouton « SET » pour en régler la valeur.

2400K 300RPT M1/25P

Mode Light Source Matching :

Appuyez brièvement sur le bouton « MODE » pour accéder au mode LIGHT SOURCE MATCHING.

Tournez le bouton « SET » pour choisir parmi 17 sources lumineuses différentes.

Sources de lumière naturelle :

Lever/ Coucher du soleil-1800K

Lumière de bougie 1900K

Lumière de l'horizon 5000K

Pleine journée 5500K

Lumière du jour 6500K

Ciel couvert 7000K

Clair de lune 8000K

Ciel bleu 10 000K

Mode d'emploi

Source d'éclairage cinématographique :

Lampe tungstène 3200K

Ampoule de cinéma 3300K

Lampe pilote 3400K

Lampe HMI 5600K 5600K

Lampe HMI lumière du jour - 6000K

Autres sources d'éclairage :

Lampe sodium haute pression 2200K

Lampe halogène blanc chaud 2700K

Lampe halogène blanc neutre 4300K

Lampe à arc au xénon 6200K

Appuyez brièvement sur le bouton «MODE» pour accéder au mode X/Y.

Appuyez brièvement sur le bouton « SET » pour sélectionner la coordonnée X ou Y.

Tournez le bouton « SET » pour ajuster la valeur de la coordonnée sélectionnée.

FR

Menu de personnalisation

Pour accéder au menu :

Appuyez brièvement sur le bouton « MENU » pour entrer dans le mode menu.

Tournez le bouton « SET » pour sélectionner l'option de menu que vous souhaitez personnaliser, puis appuyez brièvement sur le bouton « SET » pour accéder à l'option sélectionnée et effectuer des réglages.

※ Veuillez vous référer au tableau ci-dessous pour effectuer les réglages du menu à l'aide de la fonction personnalisée.

Fonction personnalisée	Réglages	Description du réglage
DIMMING CURVE		Linéaire
		Logarithmique
		Exponentielle
		Courbe en S
FAN MODE		Mode intelligent
		Mode haute vitesse
		Mode vitesse moyenne
		Mode silencieux
INFINITY MODE		Activation du mode INFINITY
	2.4G	Activation du mode 2,4G

Menu de personnalisation

Fonction personnalisée	Réglages	Description du réglage
INFINITY RESET	YES	Confirmation de la réinitialisation
	NO	Quitter la réinitialisation
2.4G CHANNEL	0~99	Plage sélectionnable de 0 à 99
DMX STATE	ON	ON
	OFF	OFF
DMX ADDR	1~512	Plage sélectionnable de 1 à 512
DMX MODE	NEEWER / CCT&RGB / CCT / CCT&HSI RGB / HSI / GEL / XY / SOURCE / FX / RGBCW / UL TIMATE	12 modes disponibles
DMX LOSE	60 S	Délai 60 s
	180 S	Délai 180 s
	OFF	Arrêt immédiat
	SAVE	Mémorisation du dernier réglage de commande appliqué
DMX Smooth	Smooth	Fluide
	Very Smooth	Ultra fluide
	OFF	Arrêt
DMX Match Res	ON	ON
	OFF	OFF

FR

DMX RDM	ON	ON
	OFF	OFF
RESET ALL SETTING	YES	Confirmer
	NO	Quitter

※ En mode 2,4G il est possible de synchroniser plusieurs éclairages LED. Par exemple si vous utilisez le canal 88, les réglages effectués sur un appareil seront automatiquement appliqués aux autres appareils configurés sur le même canal.

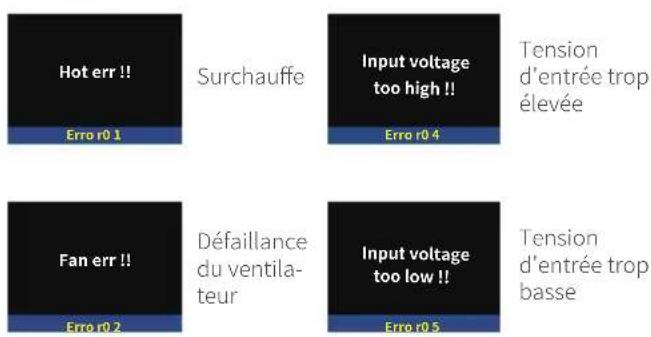

Dépannage

Surchauffe
Tension d'entrée trop élevée
Défaillance du ventilateur
Tension d'entrée trop basse

Défaillance du capteur

Mise à jour du firmware

※ Un port USB se trouve au bas du corps de l'appareil et permet de mettre à jour le micrologiciel par USB.

MINIMUM SENSIFICATION MAXIMUM SENSIFICATION MAXIMUM

Mise à jour à l'aide d'une clé USB:

※ Une clé USB formatée en FAT32/FAT est requise.
※ Les clés USB de plus de 32 Go ne sont pas compatibles.
※ Le fichier de mise à jour du firmware doit être nommé FS600C...

Après avoir inséré la clé USB, appuyez brièvement sur le bouton MENU pour accéder au menu. Tournez le bouton SET et sélectionnez «USB FW UPDATE» pour mettre à jour le micrologiciel.

Comme le montre l'image, l'écran indique que les données sont en cours de lecture. Une lecture à 100% signifie que la lecture a été effectuée avec succès, tandis que toute autre valeur indique un échec.

Comme le montre l'image, le micrologiciel a été lu et est en train d'être actualisé. Une fois le processus terminé, l'appareil reprendra son fonctionnement normal.

FR

Caractéristiques techniques

Modèle	FS600C
Tension d'entrée de l'adaptateur	DC 48V--- 13A
Plage de luminosité	0-100%, palier de 0,1%
Plage de température de couleur	2500-7500K
Plage des canaux	00~99
IRC	≥95
TLCI	≥97
Puissance	600W
Éclairement maximal (avec réflecteur)	52500 Lx/1m
Éclairement maximal (sans réflecteur)	21000 Lx/1m
Sources lumineuses	17
Effets de scène spéciaux	18
