Type de produit	Dosseret ajustable de cuisine
Marque	Monogram
Modèle	ZXADJB48PSS
Utilisation	Comble l'espace entre la cuisinière et la hotte
Hauteur ajustable	76 cm à 91 cm (30" à 36")
Largeur ajustable	76,2 cm à 91,4 cm (30" à 36")
Capacité de charge de l'étagère	18 kg (40 lb) maximum
Matériau principal	Acier inoxydable (probable)
Accessoires inclus	Supports muraux supérieur et inférieur, vis, notice d'installation
Outils nécessaires (non fournis)	Tournevis cruciforme n°2 et T-15, perceuse, forets 3/32" et 9/64", niveau, crayon, gants, lunettes de protection
Consignes de sécurité	Fixation obligatoire sur poteaux muraux ou chevilles adaptées ; surface murale ignifuge requise
Entretien	Nettoyer avec un chiffon doux et un nettoyant non abrasif
Service client	1.800.444.1845 (États-Unis)
Réparabilité	Pièces de remplacement disponibles via le service client

FOIRE AUX QUESTIONS - ZXADJB48PSS Monogram

Quels outils sont nécessaires pour installer le dosseret Monogram ZXADJB48PSS ?

Vous aurez besoin d'un tournevis cruciforme n°2 et T-15, d'une perceuse avec forets 3/32" et 9/64", d'un niveau, d'un crayon, de gants et de lunettes de protection. Des chevilles murales peuvent être nécessaires si vous ne fixez pas sur des poteaux.

Le dosseret est-il compatible avec toutes les cuisinières et hottes ?

Il est conçu pour s'adapter entre une cuisinière et une hotte, avec une hauteur réglable de 76 cm à 91 cm. La largeur s'ajuste de 76,2 cm à 91,4 cm. Vérifiez que les dimensions de votre équipement correspondent.

Quel est le poids maximum supporté par l'étagère ?

L'étagère peut supporter jusqu'à 18 kg (40 lb). Ne dépassez pas cette limite pour éviter tout risque de chute.

Faut-il retirer la hotte avant d'installer le dosseret ?

Non, la hotte doit être installée en premier. Le dosseret se place ensuite entre la cuisinière et la hotte, selon les instructions.

Comment fixer le dosseret si le mur n'a pas de poteaux ?

Utilisez des chevilles murales adaptées au type de mur (non fournies). Assurez-vous que les chevilles peuvent supporter le poids total du dosseret et de son contenu.

Le dosseret peut-il être installé sur un mur en placo ?

Oui, à condition d'utiliser des chevilles appropriées pour plaque de plâtre. Le poids de l'étagère chargée (18 kg) nécessite des chevilles capables de supporter cette charge.

Comment nettoyer le dosseret Monogram ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les éponges grattantes ou les produits chimiques agressifs qui pourraient rayer la surface.

Le dosseret est-il livré avec des instructions de montage ?

Oui, une notice d'installation détaillée est incluse dans l'emballage. Vous pouvez également la télécharger gratuitement sur les sites de notices comme notice-facile.com.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Monogram au 1.800.444.1845 pour obtenir des pièces de rechange. Conservez votre preuve d'achat.

Peut-on peindre le dosseret ?

Il est généralement en acier inoxydable ou en métal fini. La peinture n'est pas recommandée car elle pourrait s'écailler ou altérer l'aspect. Si vous souhaitez personnaliser, utilisez une peinture spéciale métal.

MODE D'EMPLOI ZXADJB48PSS Monogram

Consignes ZXAD d'installation

Dosseret ajustable 30" à 36"

▲ AVERTISSEMENT:

Afin d'éviter que les matériaux inflammables ne prennent feu, la totalité de la surface du mur se trouvant au-dessus de la cuisinière doit être protégée par un dosseret ignifuge.

AVANT DE COMMENCER

Lisez attentivement l'ensemble des consignes.

IMPORTANT: Conservez ces consignes, elles peuvent vous être utiles pour toute inspection de votre installation.

IMPORTANT: RESPECTEZ TOUTES LES NORMES AINSI QUE LES RECOMMANDATIONS PRÉCONISEES PAR LES AUTORITÉS COMPÉTENTES.

REMARQUE À L'ATTENTION DE L'INSTALLATEUR: Après intervention, assurez-vous d'avoir remis ces instructions à l'utilisateur.

REMARQUE À L'ATTENTION DE L'UTILISATEUR: Conservez ces instructions avec le manuel de l'utilisateur pour toute consultation ultérieure.

• Ce dosseret est conçu combler l'espace entre le haut de la cuisinière et le bas de la hotte, entre une hauteur maximale de 76 cm et 91 cm.
• Le poids maximal de portance de l'étagère est de 18 kg.

OUTILS ET MATÉRIEL NÉCESSAIRES

• Gants pour vous protéger des parties tranchantes
• Tournevis cruciforme 2 et T-15
- Percez avec des forets 23 mm (3/32") et 35 mm (9/64")
- Lunettes protectrices
- Niveau
- Crayon
Support mural supérieur

Ce Kit comprend

Support mural inférieure

Sachet de matériel

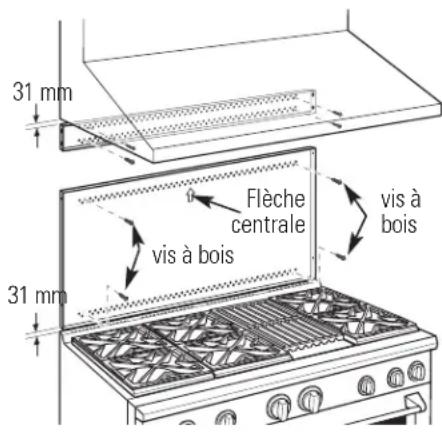

INSTALLEZ LES PANNEAUX DE SUPPORT MURAL

⚠AVERTISSEMENT: Les panneaux de support mural doivent être correctement fixés au mur afin d'éviter toute blessure ou dommage matériel.

IMPORTANT: Ce dosseret est conçu pour couvrir le mur entre la partie supérieure de la cuisinière et la partie inférieure de la hotte. La hotte d'extraction doit être installée sur la table de cuisson ou de la cuisinière avant d'installer le dosseret.

• Installez et ajustez la position de la table de cuisson/cuisinière conformément aux consignes d'installation.
• Retirez l'emballage du dosseret et le film protecteur.
• Localisez les poteaux muraux sur chaque côté. En l'absence de poteaux, utilisez plutôt des chevilles murales (non fournies).
• Utilisez un niveau pour tracer au crayon 2 lignes horizontales sur le mur, une à 1/8" sous la hotte d'extraction et l'autre à 1/8" au-dessus de la table de caisson/cuisinière. Cet espace de 1/8" fait que le panneau de recouvrement se superpose aux supports muraux.
• Fixez le panneau mural supérieur au mur à l'aide de 4 vis à bois, à travers les poteaux externes.
• Utilisez 4 vis à bois pour fixer support mural inférieur. La rainure centrale doit être placée en haut.

L'espace séparant le panneau de support du bas de celui du haut sera comblé par la plaque supérieur avec étagère.

Fixez le panneau supérieur au mur avec 4 vis à bois
Fixez le panneau inférieur au mur avec 4 vis à bois

INSTALLEZ LES PANNEAUX DE RECOUVREMENT

Optez pour la méthode alternative si l'accès latéral est bloqué.

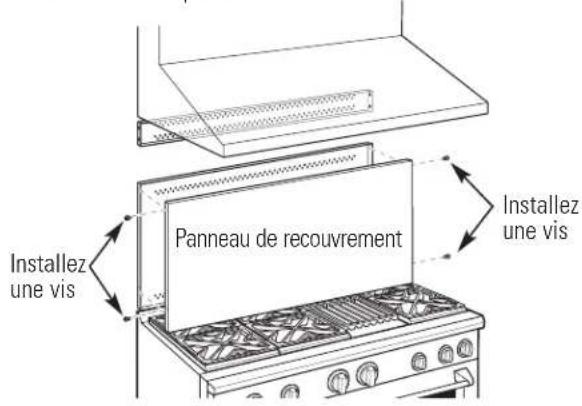

• Maintenez la plaque inférieure sur le support tout en vissant une vis (fournie) de chaque côté.

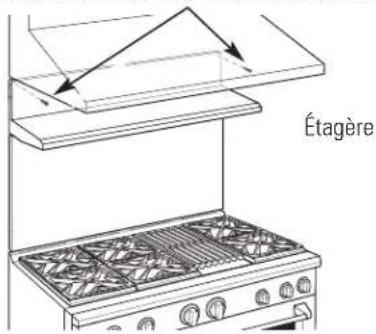

• Placez la plaque supérieure avec l'étagère en place sur le support mural supérieur. Si vous pouvez accéder aux deux côtés, fixez le panneau avec deux vis sur chaque côté.

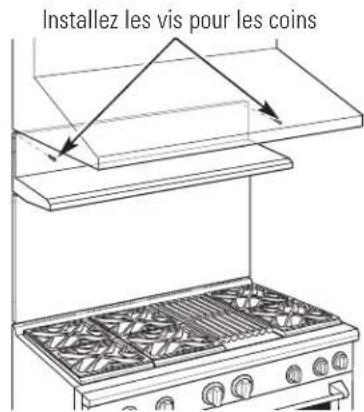

• Fixez la plaque supérieure avec l'étagère sur le support supérieur et fixez la plaque à l'aide de vis sur l'avant du panneau, sur les coins supérieurs. Utilisez une vis par côté.

INSTALLEZ LES PANNEAUX DE RECOUVREMENT (suite)

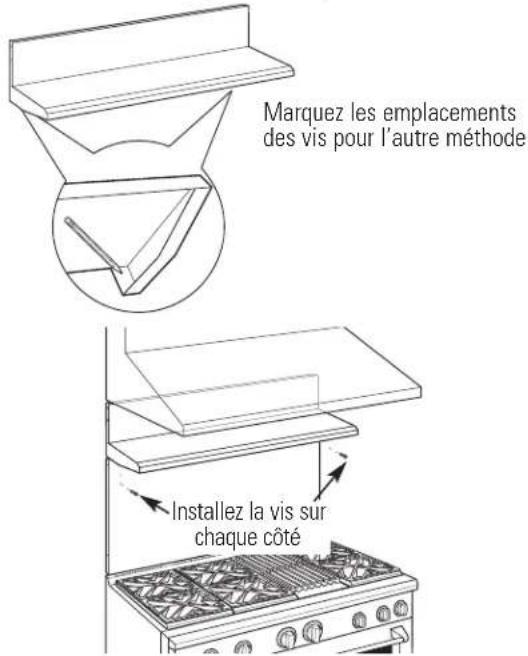

MÉTHODE ALTERNATIVE : en cas d'obstruction de l'accès latéral

• Installez la plaque inférieure sur le support inférieur tout en vissant une vis de chaque côté.
• Maintenez la plaque supérieure en place tout en marquant les emplacements des vis, juste en dessous de l'étagère de support et sur la plaque inférieure.
• Retirez l'étagère et percez un trou de 0,35 cm (9/64") de diamètre dans les emplacements tracés au crayon.
• Montez la plaque supérieure sur le support supérieur et fixez la plaque à l'aide de vis dans les trous percés sur chaque côté.
  • Install screws through each top corner.Installez les vis à travers chaque coin supérieur.

Installez la vis sur le coin supérieur de chaque côté

REMARQUE : lorsque vous procédez aux installations abordées dans ce manuel, il est fortement recommandé de porter des lunettes de sécurité.

Pour contacter le service de dépannage Monogram le plus proche de chez vous, veuillez appeler le 1.800.444.1845.

REMARQUE : la philosophie de General Electric fait la part belle à l'innovation. C'est pourquoi les matériaux, les caractéristiques et l'apparence extérieure peuvent faire l'objet de modifications sans préavis.
