EK4537 - Interrupteur électrique INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commande photo-électronique (photocontrôleur) pour éclairage extérieur
Marque	Intermatic
Modèle	EK4537
Catégorie	Interrupteur électrique (automatique)
Fonctions principales	Allumage et extinction automatiques en fonction de la luminosité ambiante ; temporisation intégrée (typique) ; fonctionnement sans entretien
Alimentation électrique	120-277 VAC, 50/60 Hz
Conformité	FCC Part 15 Classe A ; ICES-005 (Canada)
Indice de protection	IP54 (estimation pour usage extérieur)
Dimensions (approx.)	Diamètre 10 cm, hauteur 5 cm
Poids (approx.)	100 g
Installation	Montage sur boîte étanche ; orientation du capteur vers le nord, à l'écart du soleil et des lumières artificielles ; débrancher l'alimentation avant toute intervention
Entretien	Aucun entretien requis ; nettoyer la lentille du capteur avec un chiffon doux si nécessaire
Garantie	Garantie limitée (voir notice pour conditions complètes)
Sécurité	Débrancher l'alimentation avant installation ou maintenance ; ne pas utiliser l'état ARRÊT de la commande pour travailler sur le matériel ; risque d'incendie ou d'électrocution
Usage prévu	Contrôle d'éclairage extérieur (jardins, parkings, façades)

FOIRE AUX QUESTIONS - EK4537 INTERMATIC

Comment installer le photocontrôleur Intermatic EK4537 ?

Avant toute installation, débranchez l'alimentation au niveau du disjoncteur. Insérez les broches du photocontrôleur dans la prise femelle et tournez dans le sens horaire jusqu'à ce qu'il soit bien fixé. Orientez le capteur face au nord, à l'écart du soleil et des lumières artificielles. Rétablissez l'alimentation après installation.

Quelle est la tension d'alimentation requise pour l'EK4537 ?

Le photocontrôleur EK4537 fonctionne sous une tension de 120-277 VAC, 50/60 Hz.

Comment orienter correctement le capteur du photocontrôleur ?

Orientez le capteur face au nord pour éviter les allumages intempestifs dus au soleil ou à des sources lumineuses artificielles. Réglez la base si nécessaire.

Pourquoi mon éclairage ne s'éteint-il pas avec le photocontrôleur ?

Vérifiez que le capteur n'est pas exposé à une source lumineuse parasite (réverbère, enseigne). Assurez-vous que l'orientation est correcte (face au nord). Si le problème persiste, le capteur pourrait être défectueux.

Que faire si le photocontrôleur ne fonctionne pas du tout ?

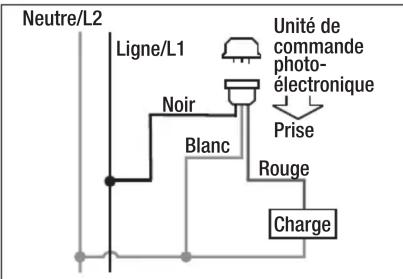

Vérifiez d'abord que l'alimentation est bien rétablie et que le disjoncteur n'a pas sauté. Assurez-vous que les connexions électriques sont correctes (fil noir sur L1, fil rouge sur la charge, fil blanc sur neutre). Si tout est en ordre, contactez le service client Intermatic pour une éventuelle garantie.

Ce photocontrôleur peut-il être utilisé à l'intérieur ?

Non, l'EK4537 est conçu pour une utilisation extérieure uniquement. Ne l'installez pas dans un environnement intérieur.

Quelle est la durée de vie typique du Intermatic EK4537 ?

La durée de vie est estimée à plusieurs années dans des conditions normales d'utilisation. Aucune pièce consommable n'est présente.

Comment nettoyer le capteur du photocontrôleur ?

Utilisez un chiffon doux et sec pour nettoyer la lentille du capteur. N'utilisez pas de produits abrasifs ou de solvants.

La garantie couvre-t-elle les dommages causés par la foudre ?

La garantie limitée d'Intermatic ne couvre pas les dommages résultant d'accidents, de catastrophes naturelles ou d'une utilisation imprudente, ce qui peut inclure la foudre. Consultez les termes complets de la garantie dans la notice.

Où puis-je trouver le manuel complet du EK4537 ?

Le manuel complet est disponible gratuitement en téléchargement sur notice-facile.com ou sur le site d'Intermatic à l'adresse www.intermatic.com.

MODE D'EMPLOI EK4537 INTERMATIC

Instructions d'installation des commandes photo-électroniques

AVERTISSEMENT Risque d'incendie ou d'électrocution

- Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.

- Ne PAS utiliser l'état ARRÊT de la commande photo-électronique pour travailler sur le matériel.

INSTRUCTIONS D'UTILISATION IMPORTANTES

1. Débrancher l'alimentation.
2. Insérer les broches de la commande photo-électronique dans la prise femelle et tourner dans le sens horaire jusqu'à ce que l'unité soit bien fixée.
3. Au besoin, ajuster la base de manière à orienter la commande photo-électronique face au nord, à l'écart du soleil et de toute lumière artificielle.
4. Rétablir l'alimentation.

Avis de la Commission fédérale des communications (FCC) pour les modèles EK, NF et DEL (la série ELC n'a pas besoin de suivre les normes FCC)

Cet appareil numérique de classe A est conforme à la norme ICES-005 du Canada.

Ce dispositif est conforme à la section 15 des réglementations de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer

d'interférences nuisibles, et (2) cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Si pendant la période de garantie indiquée, le produit présente une défaillance en raison d'un défaut de matériau ou de fabrication, Intermatic Incorporated le réparer a ou le remplacera, à sa seule discrétion, et gratuitement. Cette garantie couvre uniquement l'acheteur domestique initial et n'est pas transférable. Cette garantie ne s'applique pas : (a) aux dommages subis par les unités résultant d'un accident, d'une chute ou d'une mauvaise manipulation, de catastrophes naturelles ou d'une utilisation imprudente; (b) aux unités qui ont subi une réparation non autorisée, ont été ouvertes, démontées ou autrement modifiées; (c) aux unités non utilisées conformément aux instructions; (d) aux dommages dépassant le coût du produit; (e) aux lampes scellées ou aux ampoules de lampe, DEL et batteries; (f) à la finition de n'importe quelle partie du produit, comme la surface ou l'altération, car celles-ci sont considérées comme une usure normale; (g) aux dommages lors du transport, aux coûts d'installation initiale, aux coûts de retrait ou coûts de réinstallation.

INTERMATIC INCORPORATED DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES DIRECTS ET INDIRECTS. CERTAINS ÉTATS N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS ET INDIRECTS, IL EST AINSI POSSIBLE QUE LA LIMITATION OU L'EXCLUSION CI-DESSUS NE VOUS CONCERNE PAS. CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES EXPLICITES OU IMPLICITES. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LA GARANTIE SUR LA QUALITÉ MARCHANDE ET LA GARANTIE DE COMPATIBILITÉ AVEC UNE UTILISATION PARTICULIÈRE, SONT, PAR CONSÉQUENT, MODIFIÉES DE MANIÈRE À EXISTER UNIQUEMENT TELLES QUE PRÉSENTÉES DANS CETTE GARANTIE LIMITÉE, ET DOIVENT AVOIR LA MÊME DURÉE QUE LA PÉRIODE DE GARANTIE MENTIONNÉE CI-DESSUS. CERTAINS ÉTATS N'AUTORISENT PAS LES LIMITATIONS SUR LA DURÉE D'UNE GARANTIE IMPLICITE, IL EST AINSI POSSIBLE QUE LA LIMITATION CI-DESSUS NE VOUS CONCERNE PAS.

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. La présente garantie est offerte par : Intermatic Incorporated, Customer Service Libertyville, Illinois 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
