OCEARA4IN1 - Purificateur d'air OCEANIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur-brumisateur avec ioniseur
Numéro de modèle	WCF-06R
Référence	OCEARA4IN1
Dimensions (L x P x H)	395 x 250 x 790 mm
Poids	Environ 5 kg
Alimentation	220-240 V ~ 50 Hz
Puissance totale	90 W
Puissance du brumisateur	30 W
Capacité du réservoir d'eau	2,5 L
Débit de brumisation	130 ml/h
Débit d'air maximal	70,7 m³/min
Niveau sonore	66 dB(A)
Vitesses de ventilation	4 vitesses + mode naturel
Fonctions	Ventilation, brumisation, ionisation, oscillation, minuterie, verrouillage enfants
Télécommande	Oui, avec pile CR2025 incluse
Filtre	Ioniseur (aucun filtre physique)
Matériau du boîtier	Plastique
Garantie	2 ans
Entretien	Nettoyage régulier du réservoir et du brumisateur, détartrage au vinaigre

FOIRE AUX QUESTIONS - OCEARA4IN1 OCEANIC

Comment utiliser la fonction brumisation ?

Appuyez sur le bouton BRUMISATEUR du panneau de contrôle ou de la télécommande. Trois modes sont disponibles : mode 1 (continu), mode 2 (3 min de diffusion / 5 min d'arrêt), mode 3 (5 min / 10 min). Appuyez à nouveau pour arrêter.

Comment nettoyer le réservoir d'eau ?

Tirez le réservoir hors de l'appareil, videz l'eau, rincez à l'eau claire et essuyez avec un chiffon doux. Pour un détartrage, remplissez d'un mélange eau-vinaigre (50/50), laissez agir puis rincez abondamment.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la pile bouton CR2025. Remplacez-la si nécessaire en ouvrant le compartiment. Assurez-vous que la distance ne dépasse pas 5 mètres et que l'angle est inférieur à 45 degrés.

Quelle eau utiliser dans le brumisateur ?

Utilisez de préférence de l'eau faiblement minéralisée ou un mélange d'eau du robinet et d'eau déminéralisée (1/3 - 2/3). Cela réduit le dépôt de calcaire.

Comment régler la minuterie ?

Appuyez sur le bouton MINUTEUR pour sélectionner une durée de 1 à 9 heures. L'appareil s'éteindra automatiquement après le délai choisi. Pour désactiver, tournez le minuteur sur arrêt.

Le voyant d'alimentation reste allumé après extinction ?

L'icône d'alimentation reste allumée en mode veille. Pour éteindre complètement, débranchez l'appareil. La fonction d'extinction de l'écran (longue pression sur MINUTEUR) éteint l'affichage mais pas la veille.

Le ventilateur fait un bruit anormal, que faire ?

Éteignez et débranchez l'appareil. Vérifiez que les pales ne sont pas obstruées et que la grille est bien fixée. Si le bruit persiste, contactez le service après-vente agréé.

Puis-je utiliser l'appareil sans eau dans le réservoir ?

Oui, la fonction ventilation et ionisation fonctionnent sans eau. En revanche, le brumisateur s'arrête automatiquement s'il détecte un manque d'eau et émet des bips sonores.

Comment activer le verrouillage sécurité enfants ?

Maintenez le bouton OSCILLATION enfoncé pendant 3 secondes. Les touches du panneau sont alors désactivées. Pour déverrouiller, refaites la même manipulation.

Où trouver des pièces de rechange pour ce modèle ?

Contactez le service consommateur d'OCEANIC via leur site oceanic.eu ou votre revendeur. Les pièces comme le réservoir, la télécommande ou le brumisateur peuvent être commandées.

MODE D'EMPLOI OCEARA4IN1 OCEANIC

Nous vous remercions d'avoir acheté ce ventilateur-brumisateur. Cet appareil est destiné à un usage domestique seulement.

Avertissement : Lors de l'utilisation d'un appareil électrique, des mesures de sécurité élémentaires doivent être suivies pour réduire les risques d'incendie, de choc électrique et de blessures, y compris (sans toutefois s'y limiter) les suivantes:

Veuillez lire toutes ces instructions avant d'essayer d'utiliser ce produit et conservez-les pour toute référence ultérieure :

1. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
2. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
3. Assurez-vous que le ventilateur est débranché du secteur avant de retirer la grille.
4. Eteignez et débranchez l'appareil avant le remplissage ou le nettoyage.

5. N'oubliez pas de respecter les réglementations locales : apportez les équipements électriques défectueux dans un centre d'élimination des déchets approprié. Les matériaux d'emballage sont recyclables. Jetez les matériaux d'emballage de manière respectueuse de l'environnement en les amenant dans un centre de collecte afin qu'ils soient recyclés.

6. Utilisez une prise d'alimentation appropriée, ce ventilateur brumisateur est conçu pour une alimentation électrique de 220-240V～50Hz.

7. Le produit doit fonctionner à des températures comprises entre 10°C et 40°C. Évitez les températures extrêmement hautes ou basses et n'exposez pas l'appareil directement au soleil.
8. Gardez le produit à l'écart des produits inflammables et explosifs.
9. Ne placez pas d'objets sur le produit.
10. Veillez à garder les enfants éloignés éloigné de l'appareil.
11. Débranchez le câble en tenant la prise, ne tirez pas sur le câble d'alimentation pour le débrancher.
12. Veuillez débrancher la prise du secteur si le ventilateur brumisateur ne sera pas utilisé pendant une longue période. Ne laissez pas l'appareil branché sans surveillance.
    13.N'utilisez pas cet appareil pour une autre utilisation que celle à laquelle il est destiné.
13. N'utilisez pas votre appareil avec une rallonge électrique, sauf si elle a été testée et contrôlée par un électricien qualifié ou par votre fournisseur d'électricité.
14. N'appliquez pas de solution de nettoyage ou d'insecticide sur le boîtier du ventilateur, afin de ne pas endommager la surface en plastique.
15. Vérifiez périodiquement le ventilateur. En particulier, assurez vous que la structure n'est pas déformée (bosses,...) ou rouillée, ou que le câble et la prise ne sont pas endommagés. Si le ventilateur présente des défauts, ou s'il fait un bruit anormal lors du fonctionnement, ne l'utilisez plus. Il doit être réparé par un agent agréé du Service Après-Vente.
16. Assurez-vous que le cordon d'alimentation n'est pas posé sur des bords tranchants ou coincé.

17. Tenez l'appareil à l'écart des objets émettant de la chaleur et des flammes.

18. Placez l'appareil sur une surface plane, stable et horizontale.

19. Ne laissez jamais l'appareil sans surveillance en cours de fonctionnement.
20. Remplacez l'eau quotidiennement. Videz le réservoir d'eau après utilisation.
21. N'attendez pas que le réservoir soit vide pour procéder au remplissage.
22. Utilisez de préférence de l'eau faiblement minérale.
23. Lors de l'utilisation en mode brumisateur, n'orientez pas l'appareil vers un autre appareil électrique. Risque de court-circuits.
24. N'insérez rien par les ouvertures de la grille du ventilateur. Attention aux cheveux longs qui pourraient se coincer dans le ventilateur.
25. Ne faites jamais fonctionner l'appareil sans les grilles de protection, risque de blessures corporelles graves.
26. Ne dirigez pas le flux d'air vers des personnes pendant de longues périodes.

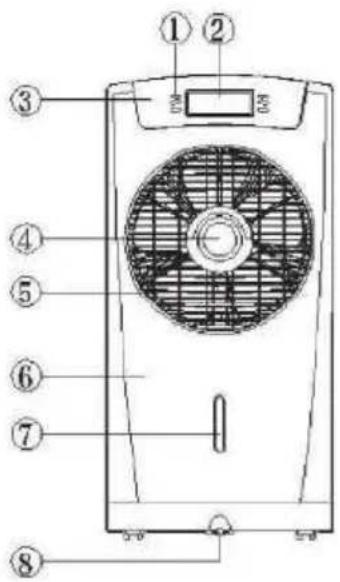

Description du produit

1. Bouton
2. Écran digital
3. Panneau de contrôle
4. Buse de brumisation
5. Pales du ventilateur
6. Couvercle avant
7. Jauge de niveau d'eau
8. Support en métal
9. Poignée
10. Grille arrière
11. Réservoir d'eau
12. Couvercle d'orifice de vidange
13. Roulette rotative
14. Couvercle arrière
15. Câble d'alimentation

No de modèle :	WCF-06R	Numéro de référence	OCEARA4IN1
Tension nominale	220-240 V / 50 Hz	Dimensions du produit	395 x 250 x 790 mm
Puissance d'alimentation	90W	Réservoir d'eau	2,5 L
Puissance du brumisateur	30W	Volume d'aspersion	130ml/h

Donnéestechniques,ventilateurdeconfortmodèleWCF-06R,référenceOCEARA4IN1
Description	Symbole	Valeur	Unité
Débitd'airmaximal	F	70,7	m^3/min
Puissanceabsorbée	P	55,1	W
Valeurdeservice	SV	1,3	(m^3/min)/W
Consommationd'électricitéenmode"arrêt"	P_OFF	0,42	W
Niveaudepuissanceacoustique	L_WA	66	dB(A)
Vitessemaximaledel'air	C	3,7	Mètres/sec
Normedemesuredelavaleurdeservice	IEC60879:1986(corr:1992)
Coordonnéesdecontactpourtoutcomplément d'information	OCEANIC120/126quaideBacalanCS1158433000Bordeaux

Caractéristiques

Cette unité combine la fonction de brumisation, ioniseur et ventilateur. Vous pouvez utiliser ces fonctions en même temps ou séparément.

Fonction de brumisation : La projection de fine gouttes d'eau dans l'air permet d'apporter une sensation de fraîcheur en humidifiant l'air.

Fonction d'ionisation : Production d'ions négatifs

Dispositif de protection anhydre: si l'atomisation détecte l'anhydre avant deux secondes, il déclenchera une alarme, en émettant une alarme continue 6 fois et 3 bips sonores, 3 sons à chaque fois). Le système arrête automatiquement la fonction d'atomisation.

Instructions de fonctionnement

* Avant l'utilisation, vous devez vous assurer que le ventilateur brumisateur est en bon état et que l'alimentation électrique correspond aux spécifications. Veuillez procéder comme suit :

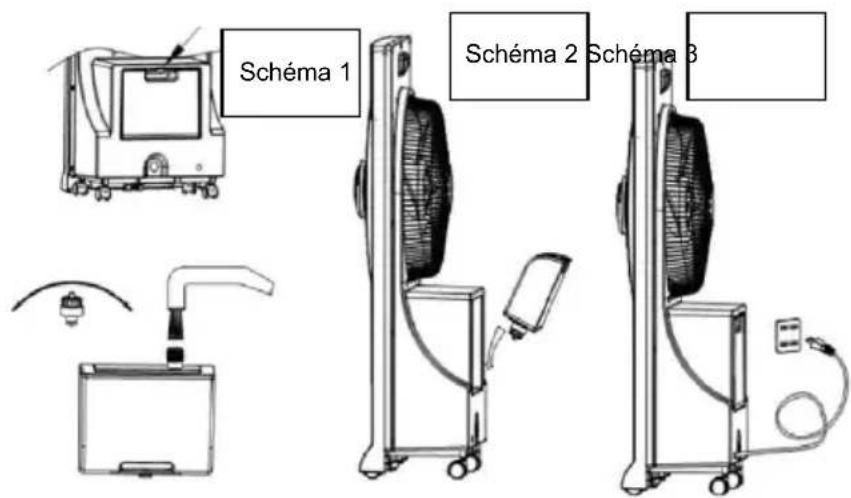

- Tirez sur la poignée du réservoir d'eau comme illustré afin de l'extraire.

(Veuillez vous reporter au schéma 1 ci-dessous).

- Remplissez le réservoir d'eau avec de l'eau, puis remettez le réservoir en place dans l'appareil. Assurez-vous que le réservoir d'eau a été correctement installé (Veuillez vous reporter au schéma 2 ci-dessous).

- Placez le ventilateur brumisateur sur une surface stable, branchez le câble dans une prise secteur, une sonnerie émettra un son électronique, l'icône d'alimentation s'allumera sur l'écran et le ventilateur sera en mode de veille. Appuyez sur le bouton Marche/Arrêt pour démarrer le ventilateur. (Veuillez vous reporter au schéma 3 ci-dessous).

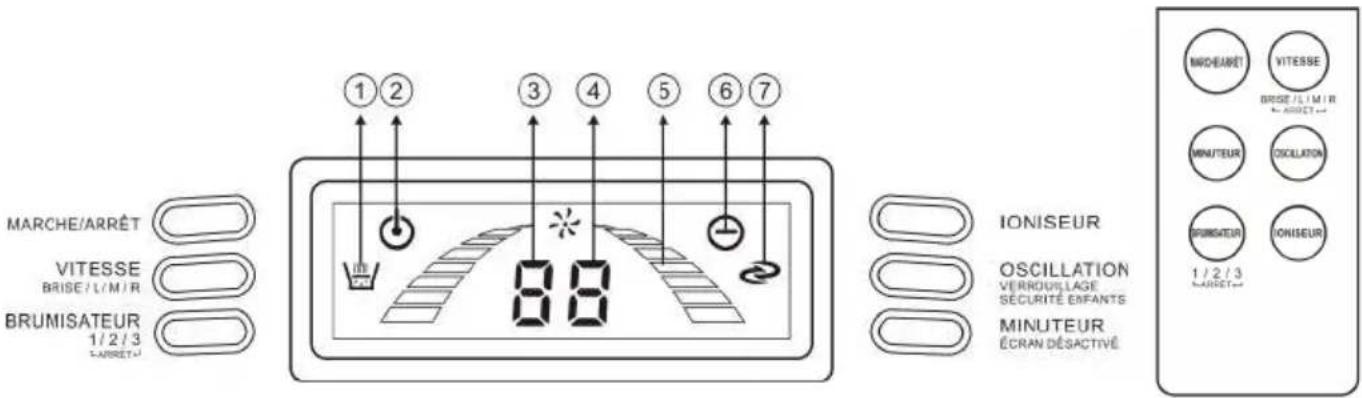

Écran d'affichage

1. Icône de brumisation
2. Icône d'alimentation
3. Icône de vitesse de ventilation
4. Icône du minuteur
5. lcône de ventilation
6. Icône d'ionisation
7. Icône de rotation

Boutons sur le panneau de contrôle

* Bouton Marche/Arrêt
* Bouton de vitesse de ventilation
* Bouton de brumisation
* Bouton d'ionisation
* Bouton de rotation / Verrouillage sécurité-enfants
* Bouton du minuteur / arrêt de l'écran

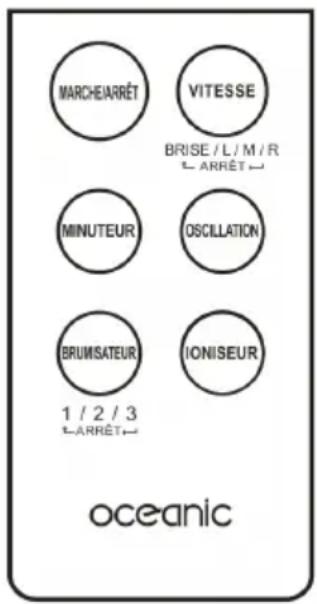

Bouton de la télécommande

* Bouton Marche/Arrêt
* Réglage du minuteur
* Réglage de brumisation
* Réglage de la vitesse de ventilation
* Réglage de rotation de la grille avant
* Activation / désactivation de la fonction d'ionisation

- MARCHE/ARRÊT: AppuyezsurleboutonMARCHE/ARRÊTpourdémarrerle ventilateuraveclemodesoufflenaturel, etl'icônedeventilations'allumeraenmême tempssurl'écran; lavitessedeventilations'afficheraà1. LemodeSoufflenaturel signifiequeleventilateurva fonctionnerpendant2secondesets'arrêterpendant3 secondesalternativement. AppuyezànouveausurleboutonMARCHE/ARRÊTpour pouréteindretouteslesfonctions.

- VITESSE:Appuyezsurcebouton,lavitessedeventilationpasseraenmodede ventilationfaible;lavitessedeventilations'afficheraà2.Appuyezunesecondefoissurce boutonpouratteindrelavitessemoyenne;lavitessedeventilations'afficheraà3. Appuyezunetroisièmefoisourceboutonetlavitessedeventilationpasseraenmodede ventilationfaible;lavitessedeventilations'afficheraà4.Appuyezunequatrièmefoisour ce bouton et la ventilation s'arrêtera; 0 s'affichera sur l'écran. La vitesse de ventilation changeraenfoncti ondel'environnementavecl'affichagedelaséquence2-3-4-0en appuyantsurceboutondevitesseàchaquefois.

- BRUMISATEUR: Appuyezsurleboutonpourdémarrerlafonctiondebrumisation. L'icônedebrumisations'allumera. La fonction de brumisation commence à fonctionner en mode 1: brumisation continue. Appuyezunedeuxièmefois, lebrumisateurfonctionneraen mode2: diffusione brumependant3 minutesetarrêtpendant 5 minutesalternativement. Appuyezunet roisièmefois, lebrumisateurfonctionneraen mode3: diffusione brumependant 5 minutesminutesetarrêtpendant10 minutesalternativement. Appuyezunequatrièmefois, ladiffusiondebrumes'arrêteraetl'icônedebrumisation s'éteindra.

- Lafonctiondebrumisationestdistinctedelafonctiondeventilation, vous pouvez donc l'utilisercommehumidificateur.

- IONISEUR: AppuyezsurleboutonIONISEURpourdémarrerlafonctiond'IONISATION etl'icônedelafonctionlons'allumeraàl'écran. Appuyezdenouveausurcebouton, la fonctionlons'arrêteraetl'icôned'ionisations'éteindra.

- OSCILLATION:Lorsquelafonctiondeventilationestactivée,appuyezsurleboutonde rotationpourfaireoscillerleventilateur,l'icônederotations'allumeraàl'écran.Appuyezà nouveauxurcebouton,larotations'arrêteraetl'icôned'oscillations'éteindra.

Veuillez noter que lorsque la fonction de ventilation n'est pas activée, la fonction d'oscillation ne peut pas être utilisée.

• Verrouillage sécurité enfant : Appuyez 3 secondes sur le bouton OSCILLATION. Les boutons de commandes sont déconnectées. Cette fonction ne peut être utilisée que lorsque la fonction de ventilation est activée. Pour déverrouiller les boutons de commandes, appuyez 3 secondes sur OSCILLATION.
• MINUTEUR : Lorsque le ventilateur ou le brumisateur est activé, appuyez sur le bouton du minuteur pour régler l'heure. L'écran affiche l'icône H et l'icône du minuteur change selon cette séquence « 1 heure → 2 heures → 3 heures → ...... → 9 heures → minuteur désactivé " à chaque fois que vous appuyez sur le bouton du minuteur. Cela signifie que le ventilateur ou le brumisateur resteront actifs jusqu'à l'heure définie et s'arrêteront automatiquement. Si vous souhaitez arrêter le minuteur, vous devez l'arrêter manuellement.
• Extinction de l'affichage : Maintenez le bouton MINUTEUR appuyé pendant 3 secondes. L'écran s'éteint, mais l'appareil reste en fonction comme il a été réglé au préalable. Pour rallumer l'écran, appuyez sur le bouton MINUTEUR.

Fonctionnement de la télécommande

Les boutons de fonction de la télécommande fonctionnent de la même manière que les boutons du panneau de contrôle, sauf la fonction de verrouillage sécurité-enfant et la fonction de désactivation de l'écran qui ne peuvent pas être réglés depuis la télécommande.

• La distance de fonctionnement de cette télécommande est de 5 mètres, et le champ opérationnel est de 45 degrés.
• Si la télécommande est très proche de l'appareil mais ne fonctionne toujours pas après un certain temps, veuillez vérifier et remplacer la pile.
• Ne laissez pas les enfants jouer avec la télécommande.

-Fonctionne avec 1 pile bouton lithium 3V de type CR2025 fournie dans la télécommande. -Les piles usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

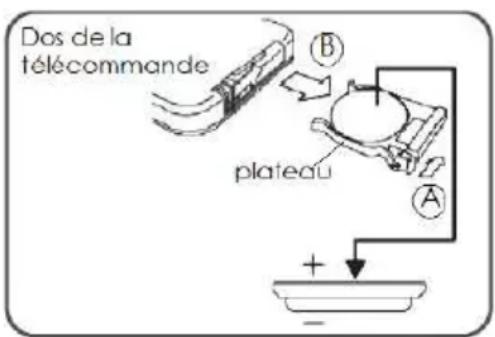

REPLACEMENT DE LA BATTERIE

1. Retirez le plateau de la pile en appuyant sur le clip de verrouillage A avec votre pouce.

Faites glisser le plateau de la pile dans le sens de la flèche B.

1. Remplacez par le même type de pile et assurez vous que le sens d'introduction (+) selon le diagramme avec le côté (+) orienté vers le haut.

Le non respect des polarités peut causer d'importants dégâts.

1. Remettez le plateau de la pile dans la télécommande jusqu'à son verrouillage.

AVERTISSEMENT: Danger de court circuit et de chocs électriques si les piles sont mal installées. Remplacez les piles uniquement par des piles du même type ou compatibles Ne court-circuitez pas la pile.

Ne laissez pas la pile à portée des enfants.

Ne rechargez pas une pile non rechargeable.

Ne laissez pas la pile dans la télécommande pendant un long moment sans être utilisée.

Entretien et rangement

Avertissement : Avant de nettoyer l'appareil, éteignez-le et débranchez-le toujours de la prise électrique.

Ne laissez jamais de l'eau dans le réservoir lorsque le produit n'est pas utilisée.

Utilisez de préférence de l'eau faiblement minéralisée ou un mélange eau du robinet + eau déminéralisée (1/3 - 2/3)

Afin d'empêcher toute pollution par des micro-organismes, il est impératif de renouveler l'eau du brumisateur tous les jours en procédant à la vidange totale du circuit.

Veuillez nettoyer le ventilateur de brumisation toutes les deux semaines. Nettoyez tous les mois le réservoir d'eau, la pale de ventilation, la grille arrière et le photocatalyseur.

Veuillez nettoyer le réservoir d'eau et le ventilateur de brumisation une fois toutes les deux semaines en procédant comme suit :

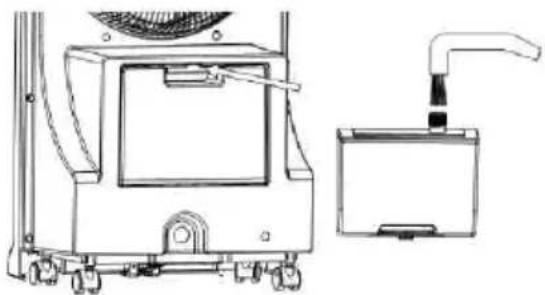

• Pour nettoyer le réservoir d'eau

Sortez le réservoir d'eau, remplissez-le d'eau propre et secouez-le doucement. Puis videz l'eau et essuyez le réservoir d'eau avec un chiffon (veuillez vous référer à l'image 1 ci-dessous).

Vous pouvez utiliser un peu de liquide vaisselle pour le nettoyage. Dans ce cas, il est impératif de procéder à plusieurs rinçage pour s'assurer que tout le détergents a été rincé. Une fois par mois, remplissez le réservoir avec un mélange d'eau et de vinaigre ménager 14° (50/50) afin de détartrer le réservoir. Laissez agir le mélange pendant plusieurs minutes puis rincez le réservoir.

• Pournettoyerlebrumisateuretsoncouvercle

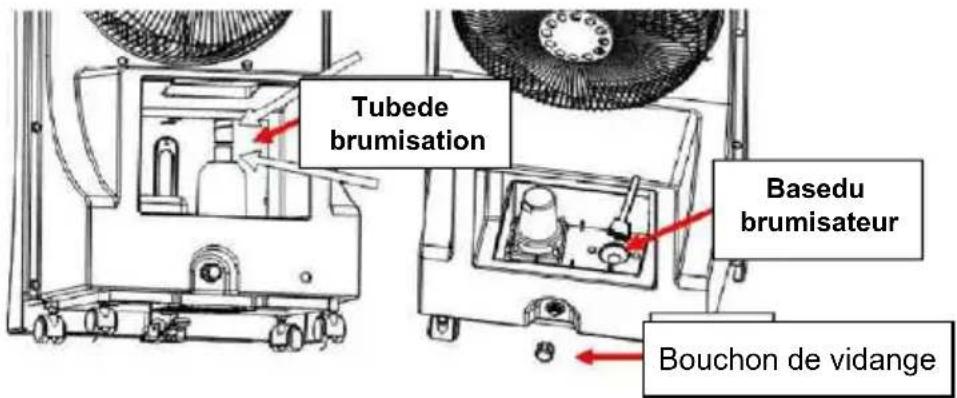

Retirez le tube de brumisation du couvercle du bac, puis retirez le bac et nettoyez-le (reportez-vous au schéma 2 ci-dessous).

Nettoyez le dépôt de tartre de la surface du plateau et du bac une brosse puis rincez avec de l'eau propre. Videz l'eau et séchez avec un chiffon (reportez-vous au schéma 2 ci-dessous).

Vidanger l'eau dans le circuit du brumisateur : placer un réceptacle sous le bouchon de vidange puis dévissez celui-ci.

Schéma 2 Schéma 3

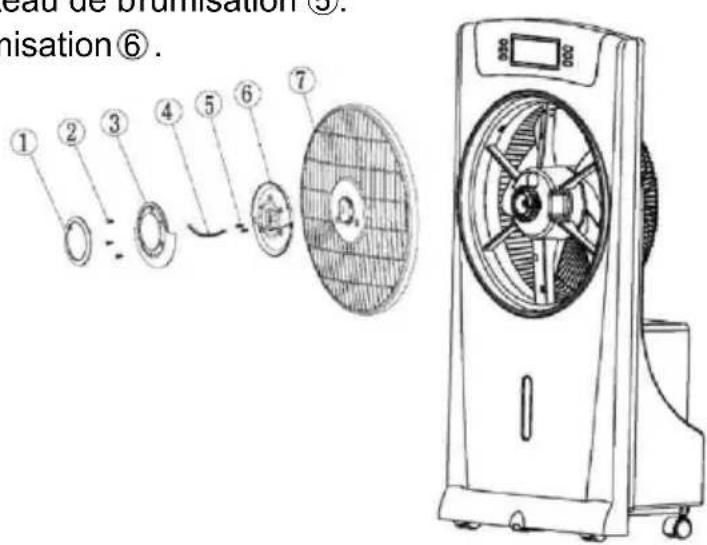

• Pournettoyerleplateaudebrumisation

1. Retirez la bague de décoration sur le plateau de brumisation ①
2. Retirez les 3 vis du couvercle ②.
3. Enlevez le couvercle du plateau de brumisation et la bande ③ & ④.
4. Retirez les 2 vis de la base du plateau de brumisation ⑤.
5. Retirez la base du plateau de brumisation⑥.
6. Retirez la grille avant ⑦.

• Pour nettoyer la grille arrière et la pale du ventilateur

1. Retirez les 2 vis de la grille arrière①.
2. Enlevez la grille arrière ②
3. Retirez l'écrou et la rondelle-écrou de l'arbre du moteur③.
4. Enlevez la pale de ventilation ④
5. Lav ez ces pièces et séchez-les.

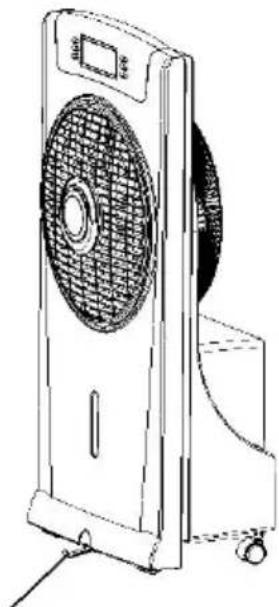

Pour éviter que le produit ne bascule, vous pouvez sortir et utiliser le support inférieur.

Veuillez remettre toutes ces pièces en place.

• Pour nettoyer le boîtier de l'appareil

Essuyez la poussière et les taches sur le ventilateur avec un chiffon doux et humide. En cas de tache tenace, il est conseillé de nettoyer avec un détergent doux, puis d'essuyer avec un chiffon doux.

Veuillez ne pas utiliser de liquide de nettoyage corrosif tel que de l'alcool pour nettoyer la partie en plastique du ventilateur brumisateur. Placez le ventilateur dans son carton et gardez-le dans un lieu sec et bien aéré..

• Pour ranger l'appareil

Débranchez l'appareil.

Nettoyez l'appareil comme décrit ci-dessus en prenant soin de vidanger complètement le circuit de brumisation.

Laissez sécher les parties du système de brumisation.

Réassemblez l'appareil un fois sec.

Rangez-le dans un endroit à l'abris de la lumière, au sec et hors de portée des enfants."

MISE AU REBUT DES APPAREILS USAGÉS

Lorsque le produit doit être jeté, veuillez considérer l'impact environnemental et l'apporter dans un centre de recyclage reconnu au lieu de le jeter avec les ordures ménagères. Emmenez l'appareil dans un centre d'élimination des déchets. Les pièces en plastique et en métal qui sont utilisées pour la fabrication de cet appareil peuvent être séparées permettant le recyclage. Consultez votre centre d'entretien pour plus de détails. Chacun de nous peut participer à la protection de l'environnement.
