Type de produit	Connecteur modulaire RJ45 blindé
Marque	Metz Connect
Modèle	130B12-E
Catégorie	Connectique réseau
Angle de sortie de câble	270° (versions disponibles : 180°, 90°, 270°)
Blindage	Oui, blindage tressé
Compensation de potentiel	Optionnelle par languette 2,8 mm
Longueur de dénudage minimale	25 mm (version 180°) / 35 mm (versions 90° et 270°)
Longueur de blindage dénudé	5 mm
Matériau du boîtier	Métal et plastique
Contact	Plaqué or
Température de fonctionnement	-40 °C à +85 °C
Normes	Conforme à la catégorie 6A/Classe EA
Fonctions principales	Connexion réseau Ethernet blindée haut débit
Utilisation	Installation professionnelle, câblage structuré
Entretien et nettoyage	Nettoyer avec un chiffon non pelucheux et sec
Sécurité	Débrancher l'appareil avant toute manipulation
Réparabilité	Non réparable, remplacer en cas de défaut

FOIRE AUX QUESTIONS - 130B12-E Metz Connect

Quel outil est nécessaire pour installer le connecteur 130B12-E ?

Un outil de pince à sertir modulaire RJ45 adapté aux connecteurs blindés est recommandé. Une pince à dénuder pour câble réseau est également nécessaire.

Ce connecteur est-il compatible avec le câble Cat6a ?

Oui, le connecteur 130B12-E est conçu pour les câbles de catégorie 6A et supérieurs, garantissant des performances jusqu'à 500 MHz.

Comment réaliser correctement le dénudage du blindage ?

Dénudez la gaine extérieure sur 25 mm (version 180°) ou 35 mm (version 270°). Enroulez le blindage tressé sur 5 mm autour de la gaine pour assurer la continuité électrique.

Que faire si le câble est trop court après dénudage ?

Respectez les longueurs minimales indiquées. Si le câble est trop court, il peut être nécessaire de refaire une extrémité ou d'utiliser un câble plus long.

Le connecteur est-il adapté à une utilisation en extérieur ?

Ce connecteur est destiné à un usage intérieur. Pour une utilisation extérieure, un boîtier de protection étanche est requis.

Comment brancher la compensation de potentiel optionnelle ?

La compensation se fait via une languette de 2,8 mm. Connectez-la à la terre de l'installation pour une liaison équipotentielle.

Le connecteur 130B12-E supporte-t-il le Power over Ethernet (PoE) ?

Oui, le connecteur est compatible PoE et PoE+ (jusqu'à 30 W) grâce à sa construction robuste et ses contacts plaqués or.

Quelle est la différence entre les versions 180°, 90° et 270° ?

L'angle de sortie du câble permet de s'adapter à l'espace disponible. La version 270° est utile pour les baies de brassage où le câble doit sortir latéralement.

Comment nettoyer le connecteur si les contacts sont oxydés ?

Utilisez un chiffon non pelucheux imbibé d'alcool isopropylique à 99%. Frottez délicatement les contacts. Évitez tout produit abrasif.

Où trouver la notice complète du 130B12-E ?

La notice est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI 130B12-E Metz Connect

fr Notice d'installation pour l'installateur

Modul

130B11-E 180°

deenfrdeenfr

O

Modul

130B12-E 270°

O

Enrouler le blindage tressé 5 mm autour du gainage.

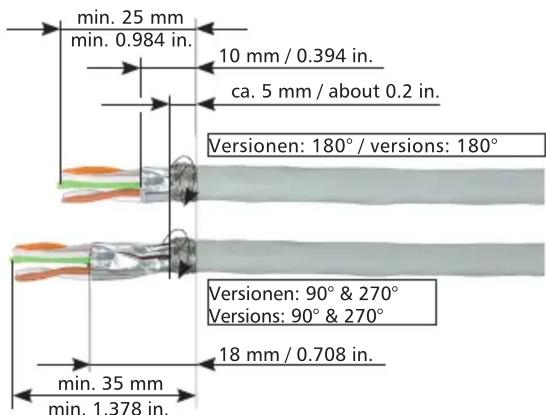

min. 25 mm min. 0.984 in. 10 mm / 0.394 in. ca. 5 mm / about 0.2 in. Versionen: 180° / versions: 180° min. 35 mm min. 1.378 in. Versionen: 90° & 270° Versions: 90° & 270° 18 mm / 0.708 in.

1

Compensation de potentiel optionnelle par languette à 2,8 mm

Demontage / Disassembly / Démontage
