Type de produit	Téléviseur LCD
Marque	AG Neovo
Modèle	VA5501
Taille de l'écran	55 pouces (estimation)
Technologie d'affichage	TFT LCD avec rétroéclairage LED (IPS)
Résolution native	3840 x 2160 pixels (4K UHD)
Format d'image	16:9
Taux de rafraîchissement	60 Hz
Entrées HDMI	3 (HDMI 1.4/2.0)
Port USB	1 (USB 2.0, FAT16/32, NTFS)
Sortie audio	Prise jack 3,5 mm stéréo
Interface RS232	Oui (pour contrôle externe)
Haut-parleurs intégrés	Oui (2.0 stéréo)
Télécommande	Oui (piles AAA fournies)
Montage mural VESA	Compatible (vis M6)
Alimentation	AC 100-240 V, 50/60 Hz
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	20 à 80 % HR
Formats multimédia supportés	Photo (jpg), Audio (mp3), Vidéo (mp4, ts)
Langues OSD	Français, Anglais, Allemand, Espagnol, etc.
Fonction de programmation	Oui (7 plages horaires)
Verrouillage sécurité	Verrouillage boutons et télécommande
Nettoyage recommandé	Chiffon doux non pelucheux, sans solvant

FOIRE AUX QUESTIONS - VA5501 AG Neovo

Comment installer le support de table fourni ?

Fixez le clip de gestion des câbles sur le support, puis vissez le support en bas du moniteur à l'aide des deux vis incluses. Serrez les vis, posez le moniteur sur une surface plane et passez les câbles dans le clip.

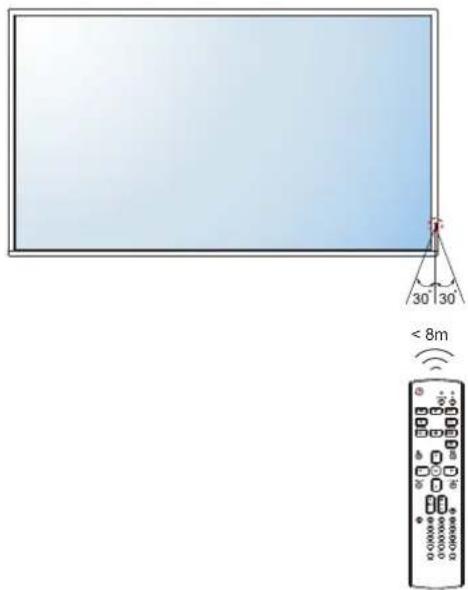

Quelle est la portée maximale de la télécommande ?

La télécommande fonctionne jusqu'à 8 mètres (26 pieds) et dans un angle horizontal et vertical inférieur à 30 degrés par rapport au capteur.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que le cordon d'alimentation est branché, que le bouton d'alimentation est sur Marche, que l'entrée sélectionnée est connectée, et que le moniteur n'est pas en mode veille. Si le problème persiste, consultez la section dépannage de la notice.

Comment lire des fichiers depuis une clé USB ?

Insérez la clé USB dans le port USB. Appuyez sur la touche SOURCE de la télécommande, sélectionnez USB puis le type de contenu (PHOTO, MUSIQUE ou FILM). Naviguez à l'aide des touches directionnelles pour sélectionner et lire les fichiers.

Comment régler la luminosité de l'écran ?

Appuyez sur la touche ACCUEIL pour ouvrir le menu OSD. Naviguez jusqu'à VIDEO puis RÉTROÉCLAIRAGE. Ajustez la valeur entre 0 et 50 avec les touches +/-

Comment verrouiller les boutons du moniteur ?

Dans le menu OSD, allez dans RÉGLAGES > VERROUILLAGE BOUTONS DU MONITEUR et sélectionnez VERROUILLER TOUT. Pour déverrouiller, appuyez sur les touches OPTIONS, HAUT, BAS, GAUCHE, DROITE de la télécommande.

Comment nettoyer l'écran LCD ?

Débranchez l'appareil. Utilisez un chiffon doux et sec non pelucheux. Si nécessaire, humidifiez légèrement le chiffon avec une solution détergente douce et essuyez délicatement. N'utilisez jamais de solvants comme l'alcool ou l'ammoniaque.

Quelle est la résolution maximale supportée ?

Le téléviseur supporte une résolution maximale de 3840 x 2160 pixels (4K UHD) à 60 Hz via les entrées HDMI 2.0.

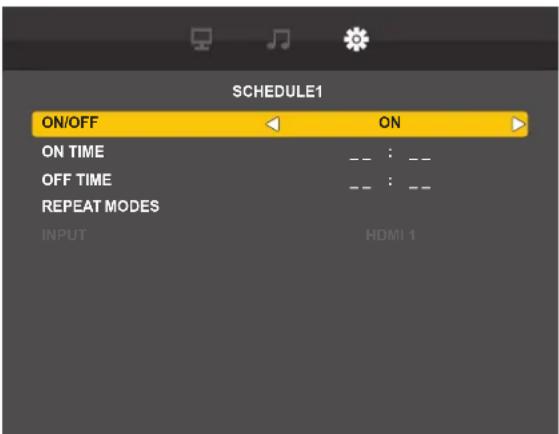

Comment programmer la mise en marche et l'arrêt automatiques ?

Dans le menu OSD, allez dans RÉGLAGES > PROGRAMMATION. Réglez d'abord la date et l'heure (RÉGLAGE DATE/HEURE) puis activez un programme (SCHEDULE1 à 7) en définissant l'heure de marche, l'heure d'arrêt, les jours de répétition et la source d'entrée.

Comment mettre à jour le firmware ?

Placez le fichier de mise à jour sur une clé USB formatée en FAT32. Branchez la clé, allez dans RÉGLAGES > MISE À JOUR SYSTÈME et sélectionnez APPLIQUER. Suivez les instructions à l'écran.

MODE D'EMPLOI VA5501 AG Neovo

Manuel de l'utilisateur

TABLE DES MATIÈRES

INFORMATIONS DE SÉCURITÉ .... 1

Avis de la Federal Communications Commission (FCC) (États-Unis uniquement) .... 1

Déchets d'équipements électriques et électroniques - DEEE 2

PRÉCAUTIONS.... 3

Avertissements à propos de l'installation. 3

Avertissements à propos de l'utilisation 4

Nettoyage et entretien 4

Notes sur l'écran LCD 5

CHAPITRE 1 : DESCRIPTION DU PRODUIT ...... 6

1.1 Déballage 6
1.2 Contenu de l'emballage....6
1.3 Préparation de l'installation .... 7
1.4 Installation murale 7

1.4.1 Grille VESA....8
1.4.2 Conditions requises pour la ventilation....8
1.4.3 Installation du support....9

1.5 Description de l'écran LCD.... 10

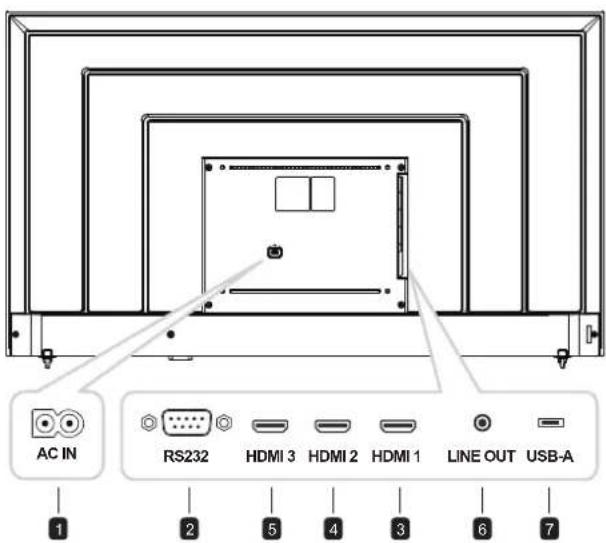

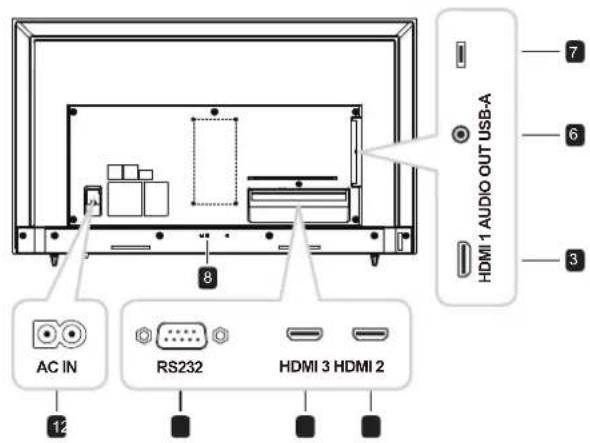

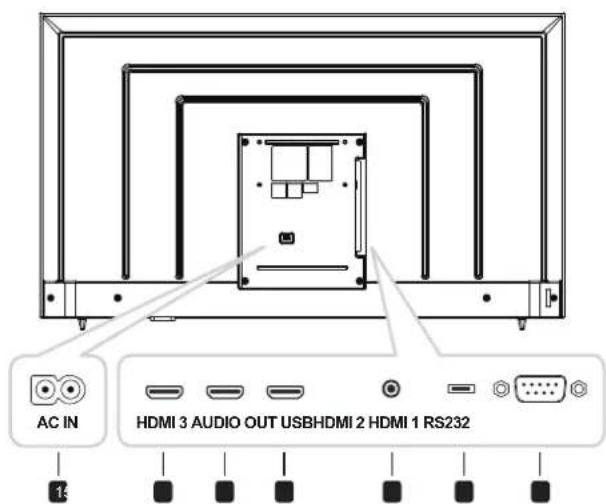

1.5.1 Prises d'entrée/sortie.... 10

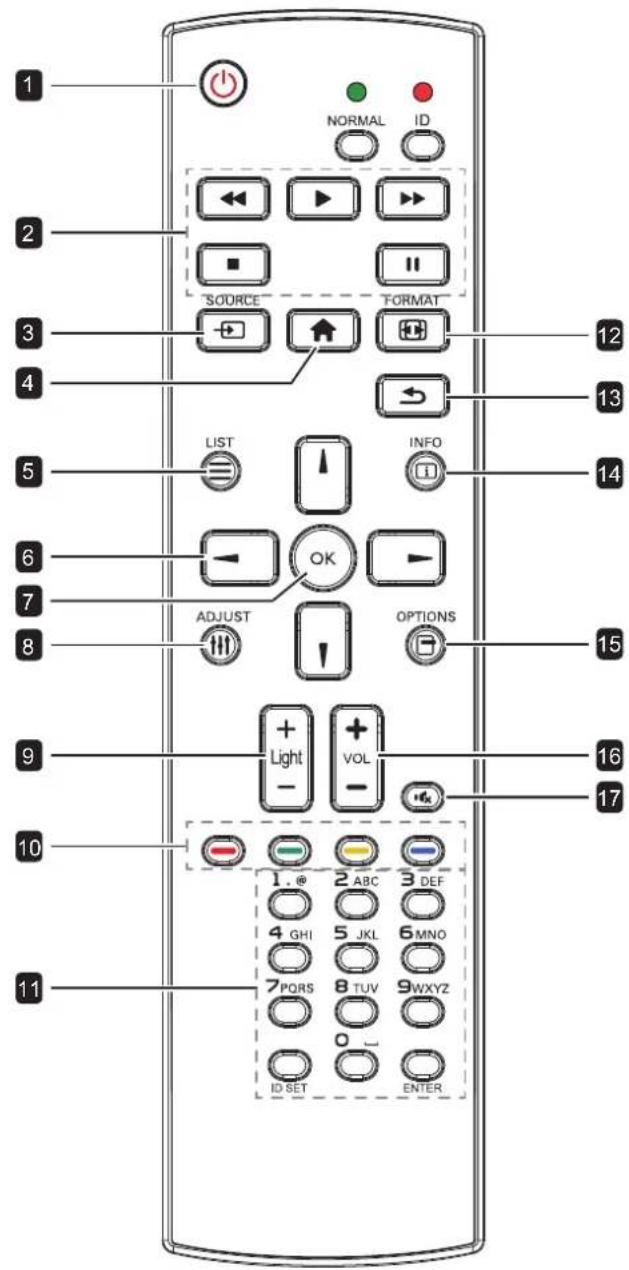

1.6 Télécommande.... 11

1.6.1 Fonctions générales.... 11

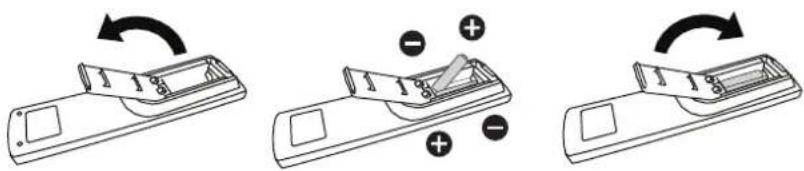

1.6.2 Installation des piles dans la télécommande.... 12
1.6.3 Manipulation de la télécommande.... 12
1.6.4 Portée de fonctionnement de la télécommande.... 12

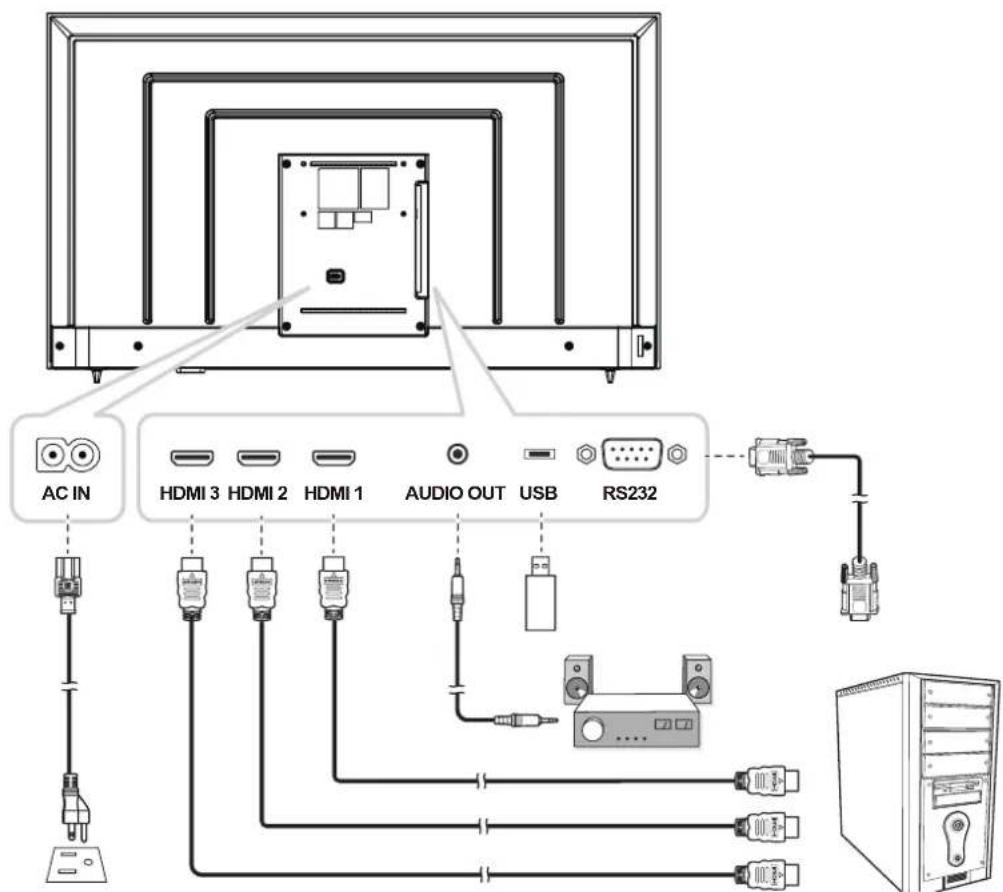

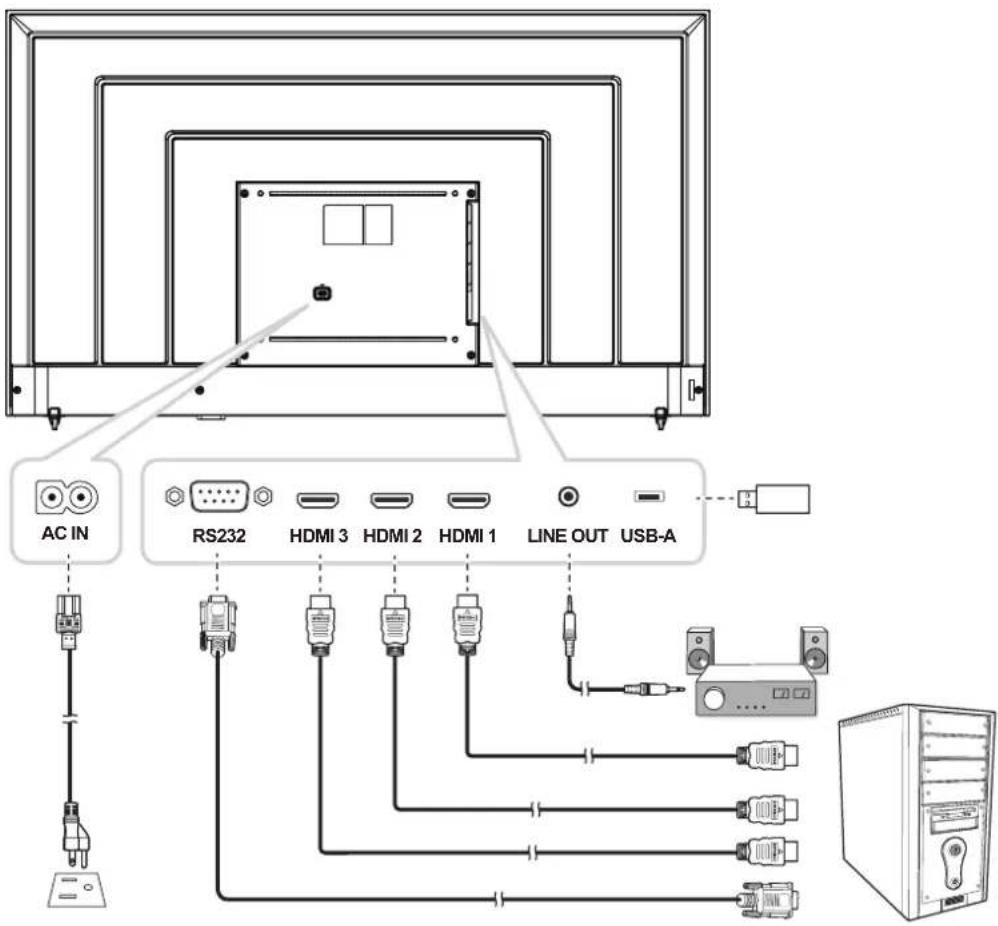

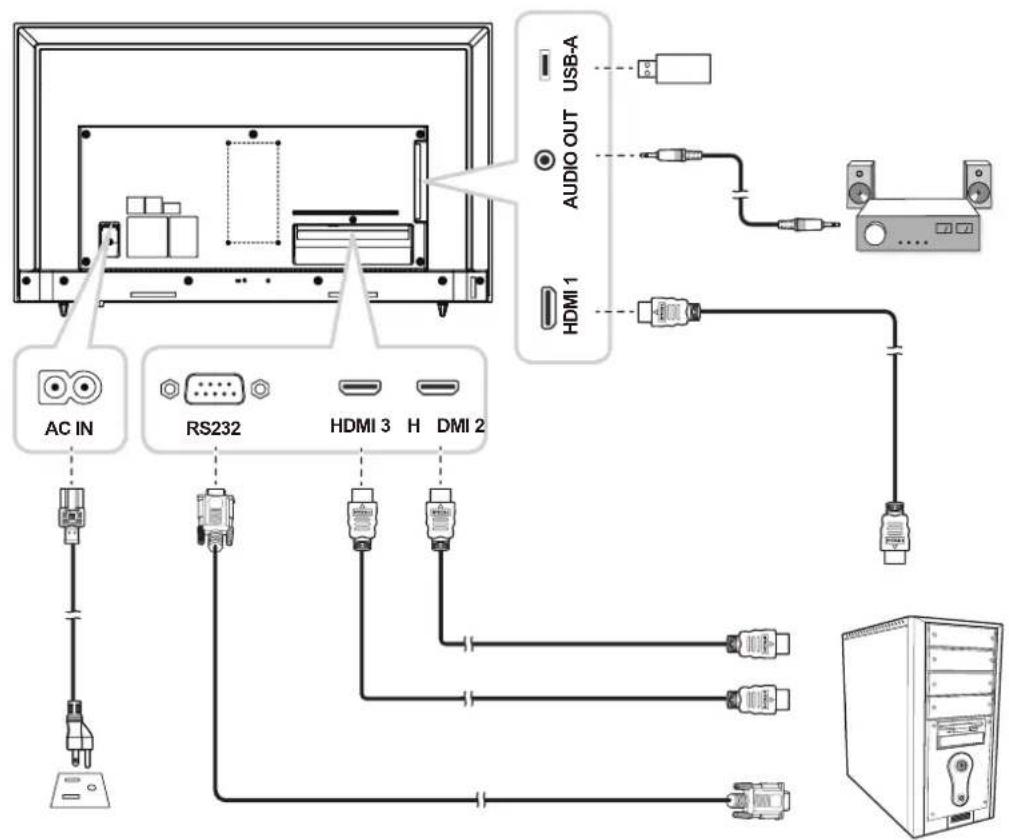

CHAPITRE 2 : FAIRE LES BRANCHEMENTS....13

CHAPITRE 3 : MENU AFFICHÉ À L'ÉCRAN....15

3.1 Structure du menu OSD 15

CHAPITRE 4 : RÉGLAGE DE L'ÉCRAN LCD ...... 16

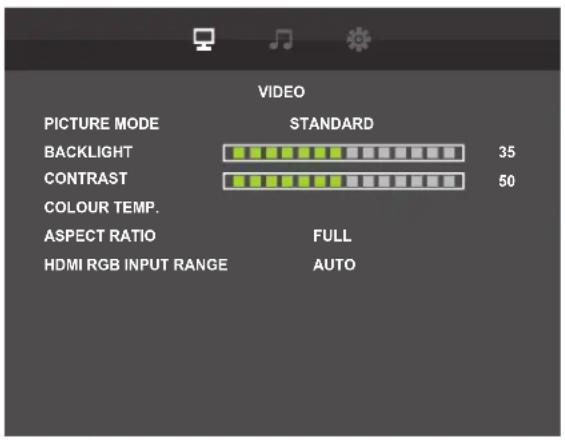

4.1 Réglages VIDÉO 16

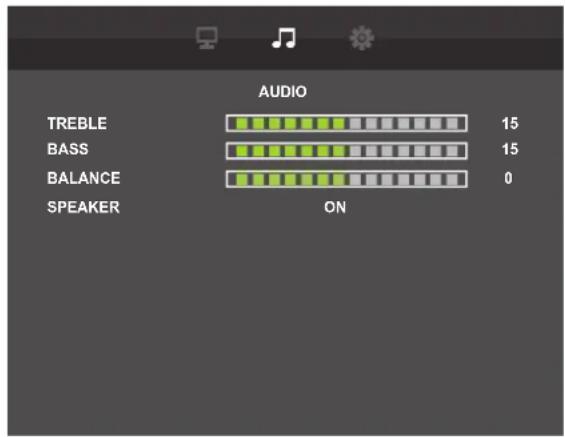

4.2 Paramètres audio....17

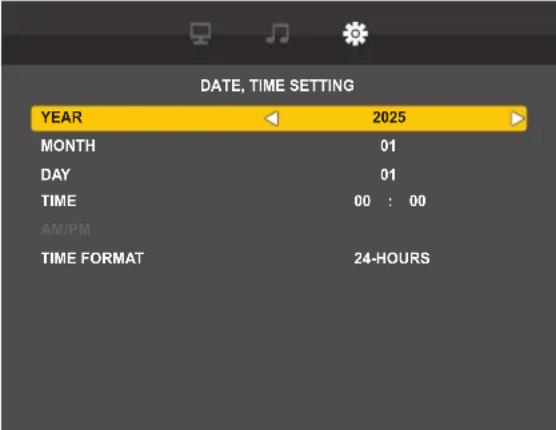

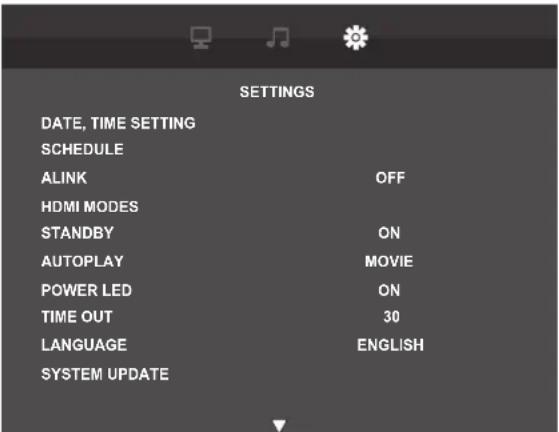

4.3 Réglages de configuration.... 18

CHAPITRE 5 : MULTIMÉDIA....22

5.1 Vue d'ensemble....22
5.2 Formats supportés 22
5.3 Disque USB Flash pris en charge 23
5.4 Mode de lecture....23
5.5 Ordre de lecture des fichiers 23

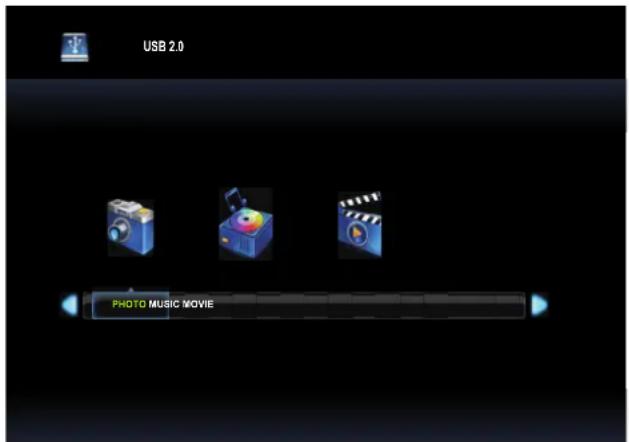

5.6 Détail de chaque écran 24
5.7 Lecture auto 25
5.8 Réglage de la Lecture auto par programmation....25

TABLE DES MATIÈRES

CHAPITRE 6 : ANNEXE ...... 26

6.1 Messages d'avertissement....26
6.2 Mode d'entrée 27
6.3 Nettoyage 28
6.4 Dépannage....29

CHAPITRE 7 : SPÉCIFICATIONS ...... 30

7.1 Spécifications de l'écran....30

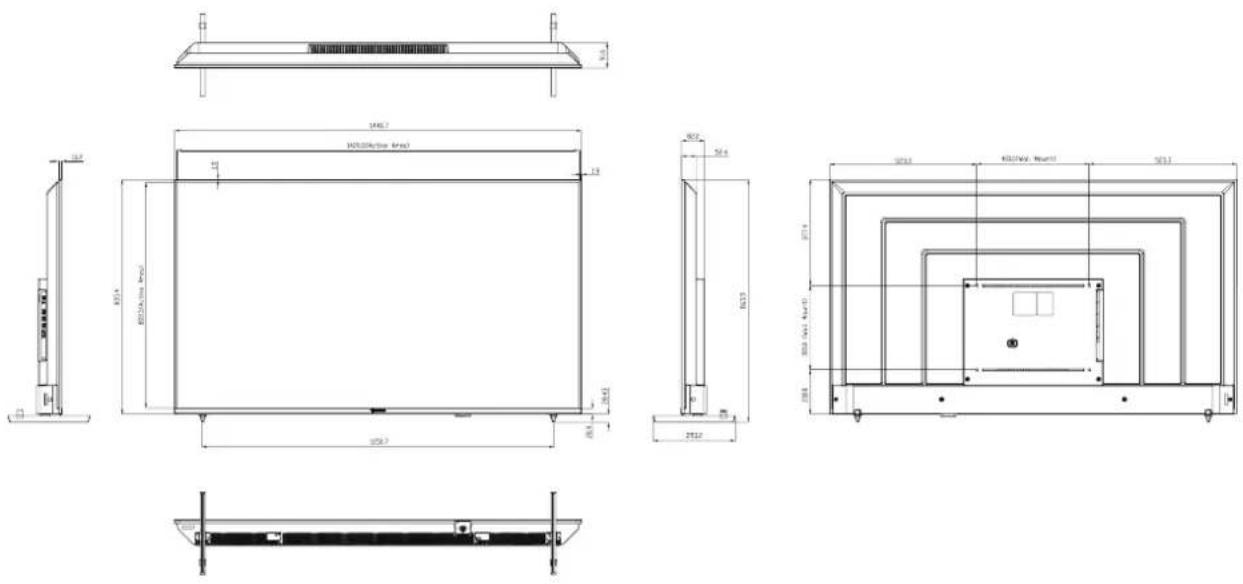

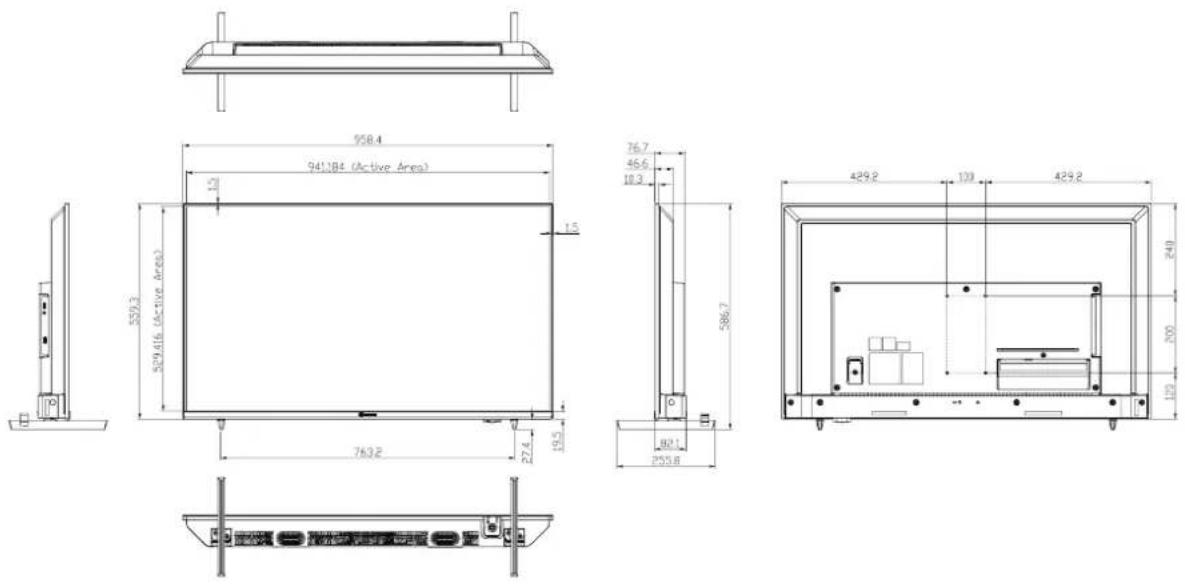

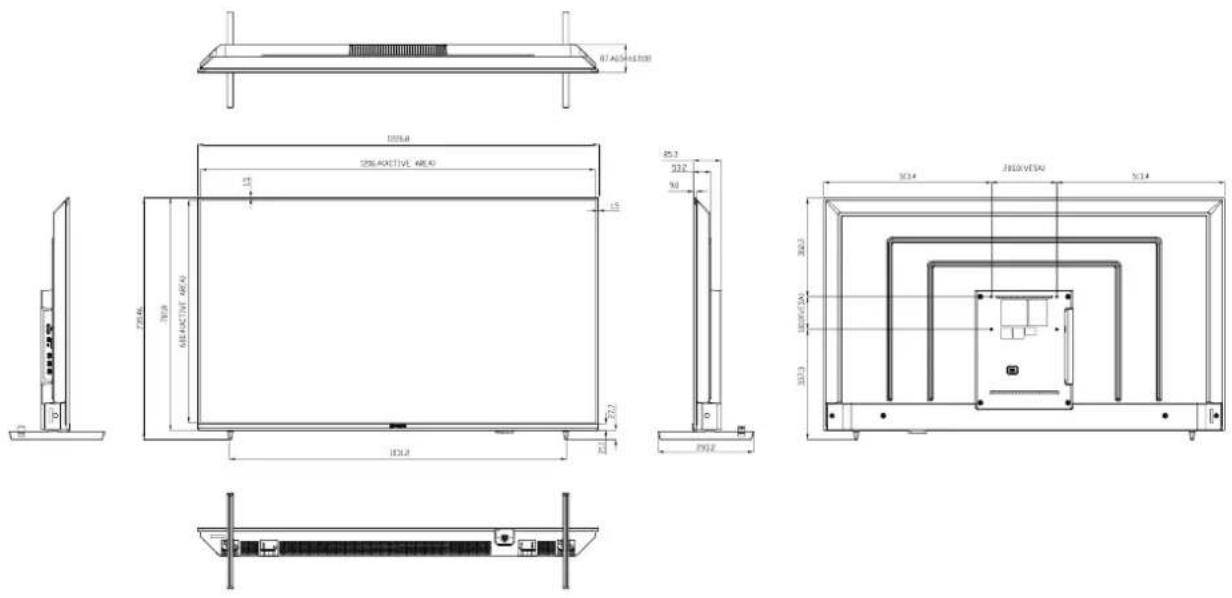

7.2 Dimensions de l'écran 31

INFORMATIONS DE SÉCURITÉ

Avis de la Federal Communications Commission (FCC) (États-Unis uniquement)

Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Classe A, conformément à la Section 15 de la réglementation de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles lorsque l'équipement est exploité dans un environnement commercial. Cet équipement génère, utilise et peut émettre un rayonnement de fréquence radio et causer des interférences nuisibles aux communications radio s'il n'est pas installé ou utilisé conformément au mode d'emploi. L'utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles, auquel cas l'utilisateur devra corriger les interférences à ses propres frais.

Toutes modifications ou tous changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser cet appareil.

Utilisez seulement un câble protecteur RF fourni avec le moniteur lors de la connexion de ce moniteur à un équipement informatique.

Pour éviter tout dommage pouvant entraîner un incendie ou une électrocution, n'exposez pas cet appareil à la pluie ou à une humidité excessive.

CET ÉQUIPEMENT NUMÉRIQUE DE CLASSE A EST CONFORME À TOUTES LES EXIGENCES DE LA RÉGLEMENTATION CANADIENNE DES ÉQUIPEMENTS GÉNÉRANT DES INTERFÉRENCES.

CE

AVERTISSEMENT : Cet équipement est conforme à la classe A de la norme EN55032/CISPR 32. Dans un environnement résidentiel, cet équipement peut causer des interférences radio.

Déchets d'équipements électriques et électroniques - DEEE

La présence de ce symbole sur le produit ou son emballage indique que le produit doit être éliminé séparément de vos autres déchets ménagers. Vous êtes responsable de l'élimination de votre équipement en l'apportant à un point de collecte pour le recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos déchets d'équipements lors de leur élimination permettront de préserver les resources naturelles et d'assurer que ce produit est recyclé de manière à protéger la santé humaine et l'environnement. Pour obtenir plus d'informations sur les centres de collecte et de recyclage des appareils mis au rebut, veuillez contacter les autorités locales de votre région, les services de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté ce produit.

Pour les foyers privés dans l'Union européenne. Afin de contribuer à la conservation des ressources naturelles et pour garantir que le produit sera recyclé d'une manière approprié pour protéger la santé humaine et l'environnement, nous souhaitons attirer votre attention sur les points suivants :

• La poubelle barrée sur l'appareil ou l'emballage extérieur indique que le produit est conforme à la directive européenne WEEE (Appareils électriques et électroniques usagés).
• Jetez toujours les appareils usagés séparément des déchets ménagers.
• Les piles doivent être retirées au préalable et jetées séparément dans un système de collecte approprié.
• Vous êtes responsable de la suppression de vos données personnelles sur les appareils usagés avant leur élimination.
• Les foyers privés peuvent remettre gratuitement leurs anciens appareils.
• Pour obtenir plus d'informations sur les centres de collecte et de recyclage des appareils mis au rebut, veuillez contacter les autorités locales de votre région, les services de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté ce produit.

Turkey RoHS

Symboles utilisés dans ce manuel

	Cette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.
	Cette icône indique des instructions importantes d'utilisation et d'entretien.

Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser l'écran LCD et gardez-le dans un endroit sûr comme référence.
• Les spécifications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modification sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web : www.agneovo.com.
• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur l'écran LCD. Vous pourriez annuler la garantie.

Avertissements à propos de l'installation.

• N'installez pas cet écran LCD dans des endroits chauds, par ex. près d'un chauffage, d'une fente de ventilation ou en plein soleil.
• Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.
• Installez cet écran LCD sur une surface stable. N'installez pas cet écran LCD dans un endroit exposé aux vibrations ou aux chocs.
• Ínstallez cet écran LCD dans un endroit bien aéré.
• N'installez pas cet écran LCD à l'extérieur.
• Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'écran, n'exposez pas l'écran à la poussière, une humidité excessive ou la pluie.
• Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet écran LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'écran LCD.

Avertissements à propos de l'utilisation

• Utilisez uniquement le cordon d'alimentation fourni avec cet écran LCD.
• La prise de courant doit être située près de l'écran LCD pour être facilement accessible.
• Si une rallonge est utilisée avec cet écran LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise.
• Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet écran LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation.
• Si l'écran LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d'alimentation de la prise de courant.
• Pour débrancher le cordon d'alimentation, tenez et tirez par la fiche. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique.
• Ne touchez pas et ne débranchez pas le cordon d'alimentation avec des mains mouillées.
• Si vous éteignez l'écran en débranchant le cordon d'alimentation, attendez au moins 6 secondes avant de rebrancher le cordon d'alimentation pour l'utiliser.
• Ne pas cogner ni faire tomber l'écran pendant l'utilisation ou le transport.

Nettoyage et entretien

• Afin de protéger votre écran contre les dommages, n'appuyez pas trop fortement sur l'écran LCD. Lorsque vous déplacez l'écran, saisissez-le par son cadre pour le soulever ; ne mettez pas vos mains ni vos doigts sur l'écran LCD pour le soulever.
• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chiffon légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, comme l'alcool et les liquides à base d'ammoniaque, pour nettoyer l'écran.
• Si votre écran venait à être mouillé, essuyez-le dès que possible avec un chiffon sec.
• Si un corps étranger ou de l'eau pénètrent dans l'écran, mettez-le immédiatement hors tension et débranchez le cordon d'alimentation. Retirez ensuite le corps étranger ou épongez l'eau et envoyez l'écran au centre de maintenance.
• Afin d'assurer les performances optimales de l'écran et pouvoir l'utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d'humidité suivantes :

♦ Température : 0-40 °C (32-104 °F)
♦ Humidité : 20-80 % HR

Avertissement :

Débranchez le cordon d'alimentation de la prise de courant et contactez

un technicien qualifié dans tous les cas suivants :

♦ Lorsque le cordon d'alimentation est endommagé.
♦ Si l'écran LCD est tombé ou si le boîtier est endommagé.
♦ Si l'écran LCD fume ou qu'il y a une odeur bizarre.

Notes sur l'écran LCD

• Afin de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité.
• A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'écran LCD baisse après un certain temps.
• Lorsque des images statiques sont affichées pendant des longues périodes, l'image peut rester visible sur l'écran LCD. Cela est appelé une brûlure ou une rétention d'image.

Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'écran LCD pour qu'il s'éteigne après quelques minutes d'inactivité.
• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.
• Changez souvent l'image du bureau.
• Réglez la luminosité de l'écran LCD sur un réglage bas.
• Éteignez l'écran LCD lorsque vous n'utilisez pas le système.

- Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'écran LCD :

• Éteignez l'écran LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.
• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.
• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation.

♦ ANTI-BRÛLURE : Avant d'éteindre l'appareil ou d'entrer en mode économie d'énergie, l'écran affichera une image blanche et une image noire alternativement pendant 40 ms. Il n'est pas obligatoire que la période de changement de l'image soit strictement 40 ms. 40 ms est juste un objectif et il n'y a pas de problème si la période est parfois plus longue.

- Il y a des millions de micro-transisteurs dans cet écran LCD. Il est normal que quelques transistors soit endommagés et produisent des points. Ceci est normal et n'indique pas un problème.

- IMPORTANT : Utilisez toujours un programme d'économiseur d'écran en mouvement lorsque votre écran n'est pas utilisé. Utilisez toujours une application de rafraîchissement périodique de l'écran si l'appareil affiche un contenu statique fixe. L'affichage sans interruption d'une image statique ou immobile sur une longue période peut engendrer une « rémanence à l'extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. C'est un phénomène bien connu de la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à l'extinction », « image résiduelle » ou « image fantôme » disparaît progressivement une fois l'alimentation éteinte.

- AVERTISSEMENT : Les symptômes de « rémanence à l'extinction », d' « image résiduelle » ou d' « image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Cela n'est pas non plus couvert par les conditions de votre garantie.

CHAPITRE 1 : DESCRIPTION DU PRODUIT

1.1 Déballage

• Ce produit est emballé dans un carton qui contient également les accessoires standard.
• Tous les autres accessoires optionnels seront emballés séparément.
• Compte tenu des dimensions et du poids de l'écran, il est recommandé que ce produit soit transporté par deux personnes.
• Après avoir ouvert le carton d'emballage, assurez-vous que les articles inclus sont en bon état et complets.

1.2 Contenu de l'emballage

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vérifiez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur.

Ecran LCD

Guide de démarrage rapide

Ineovo Quick Start Guide INeovo Quick Start Guide & QuickStart Guide

Câble HDMI

Cordon d'alimentation

Piles AAA x2

Supports de table

♦ La télécommande est livrée avec les piles AAA fournies.
Pour toutes les autres régions, utilisez un cordon électrique qui est conforme à la tension CA de la prise de courant et qui a été approuvée et est conforme aux règlements de sécurité du pays en question (le type H05VV-F, 3G, 0,75mm² doit être utilisé).
Nous vous recommandons de préserver la boîte et le matériel d'emballage en cas de besoin d'expédition.
Les images servent uniquement de référence. Les éléments fournis peuvent varier.

DESCRIPTION DU PRODUIT

1.3 Préparation de l'installation

• À cause de la forte consommation d'énergie de ce produit, utilisez uniquement le cordon d'alimentation spécialement conçu pour ce produit. Si vous avez besoin d'une rallonge électrique, veuillez contacter votre revendeur.
• Le produit doit être installé sur une surface horizontale pour éviter qu'il ne bascule. La distance entre l'arrière du produit et le mur doit être suffisante pour une bonne ventilation. Évitez d'installer le produit dans une cuisine, une salle de bain ou n'importe quel endroit avec une humidité élevée afin de ne pas réduire la durée de vie des composants électroniques.
• Le produit peut fonctionner normalement jusqu'à une altitude de 3000 m. Dans les installations à des altitudes de plus de 3 000m, certains problèmes peuvent survenir.

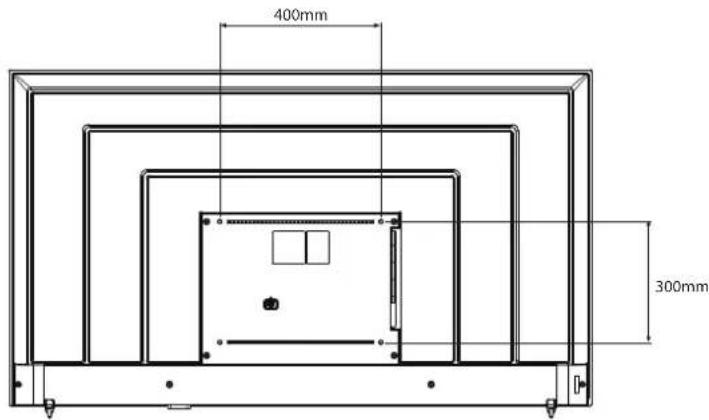

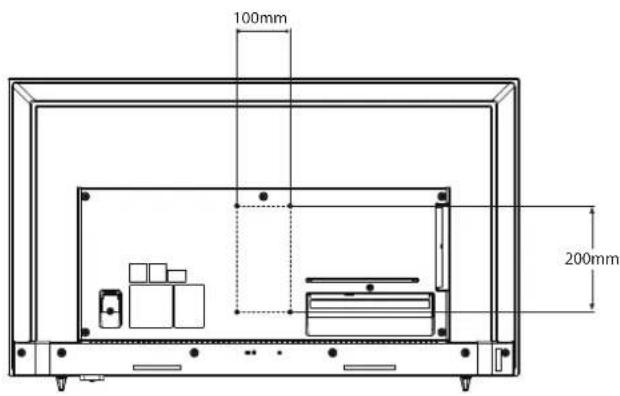

Pour installer ce moniteur sur un mur, vous devrez obtenir un kit de montage mural standard (disponible dans le commerce).

Pour monter au mur l'écran LCD, vissez le support en utilisant les trous VESA à l'arrière de l'écran LCD.

VA4301

N'appuyez pas trop fort sur le panneau LCD ou le bord du cadre, car cela peut causer un dysfonctionnement de l'appareil.

Remarque :

• Évitez que le kit de montage mural bloque les trous de ventilation à l'arrière de l'écran.
  ◆ Attachez l'écran LCD sur un mur assez fort pour supporter le poids.
  ♦ Posez la feuille de protection qui était enveloppée autour du moniteur lorsqu'il était emballé sur une table, sous la surface de l'écran pour ne pas le rayer.
  Assurez-vous que vous avez bien tous les accessoires dont vous avez besoin pour le montage de ce moniteur (support de montage mural, support de montage au plafond, etc.).
  Suivez les instructions qui sont fournies avec le kit de montage. Le non-respect des procédures de montage pourrait endommager l'équipement ou causer des blessures à l'utilisateur ou à l'installateur. La garantie du produit ne couvre pas les dommages causés par une mauvaise installation.

DESCRIPTION DU PRODUIT

VA6501

Pour empêcher le moniteur de tomber :

Pour une installation murale ou au plafond, nous recommandons d'installer le moniteur avec des supports en métal qui sont vendus séparément. Pour des instructions d'installation plus détaillées, consultez le guide reçu avec le support.
Pour réduire les risques de blessures et de dommages résultant d'une chute du moniteur en cas de tremblement de terre ou autre catastrophe naturelle, consultez le fabricant du support pour l'emplacement d'installation.

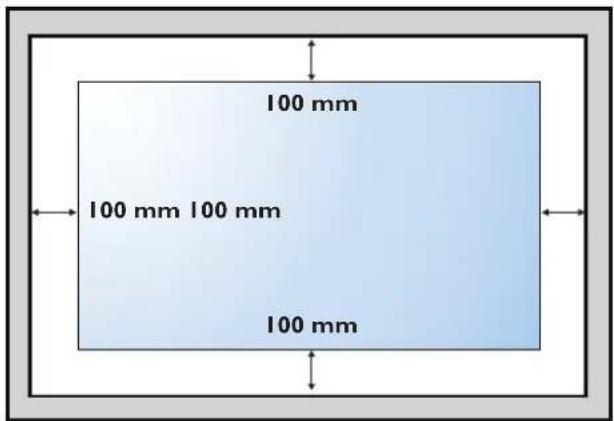

1.4.2 Conditions requises pour la ventilation

Pour permettre à la chaleur de se disperser, laissez un espace entre les objets comme indiqué sur le diagramme ci-dessous.

100 mm 100 mm 100 mm 100 mm

Remarque :

Pour le kit de montage mural, utilisez des vis M6 pour le VA4301 (avec une longueur d'au moins 10 mm de plus que l'épaisseur du support de montage mural), des vis M6 pour le VA5501 (avec une longueur d'au moins 9 mm de plus que l'épaisseur du support de montage mural) et des vis M8 pour le VA6501 (avec une longueur d'au moins 12 mm de plus que l'épaisseur du support de montage mural).

DESCRIPTION DU PRODUIT

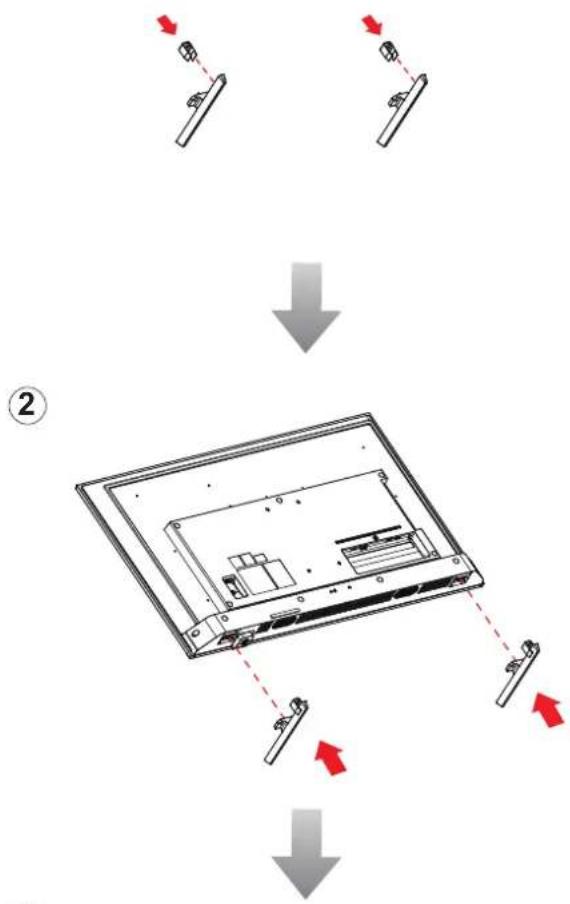

1.4.3 Installation du support

1. Installez le clip de gestion des câbles sur le support de table.
2. Attachez le support de table en bas du moniteur.
3. Installez le support de table avec deux vis situées en bas.
4. Une fois les vis serrées, vous pouvez poser le moniteur sur une surface plane.
5. Alignez le câble d'alimentation et le câble HDMI, puis faites-les passer dans le clip de gestion des câbles.
6. L'installation du support de table est terminée.

1

1.5 Description de l'écran LCD

1.5.1 Prises d'entrée/sortie

VA4301

HDMI 1 AUDIO OUT USB-A 7 6 3 8 AC IN RS232 HDMI 3 HDMI 2 12

VA5501

AC IN HDMI 3 AUDIO OUT USBHDMI 2 HDMI 1 RS232 15

VA6501

AC IN RS232 HDMI 3 HDMI 2 HDMI 1 LINE OUT USB-A

1 ENTRÉE CA

Entrée d'alimentation secteur.

2 RS232

Connecte l'entrée RS232 de l'équipement externe.

3 HDMI 1

Connecte une entrée de signaux HDMI.

4 HDMI 2

Connecte une entrée de signaux HDMI.

5 HDMI 3

Connecte une entrée de signaux HDMI.

6 SORTIE AUDIO/SORTIE LIGNE

Connecte l'entrée de signaux audio analogique (Prise jack audio stéréo 3,5 mm).

7 USB/USB-A

Connecte un port USB 2.0 pour le service et la lecture multimédia.

8 VERROU DE SÉCURITÉ

Utilisé pour la sécurité et la protection contre le vol.

Indicateur d'état de l'alimentation

• S'allume en rouge lorsque l'écran LCD est allumé.
• S'éteint lorsque l'écran LCD est en mode veille (sommeil).
• Clignote en rouge lorsque l'écran LCD est en mode programmation (avec mise hors tension).

Bouton d'alimentation

DESCRIPTION DU PRODUIT

1.6 Télécommande

1.6.1 Fonctions générales

1 NORMAL ID 2 SOURCE FORMAT 3 LIST INFO 4 OK 5 ADJUST OPTIONS 6 Light VOL 7 - 10 1. ⑧ 2 ABC 3 DEF 4 GHI 5 JKL 6 MNO 7 PORS 8 TUV 9 WXYZ 0 ID SET ENTER 12 13 14 15 16 17

1 [+] ALIMENTATION

Allume le moniteur ou le met en mode veille.

2 LECTURE

Contrôle la lecture en mode multimédia.

3 [→SOURCE

Sélectionnez la source d'entrée.

4 [ACCUEIL

Ouvre/ferme le menu OSD.

5 [王ISTE

Aucune fonction.

Pour naviguer les menus et sélectionner des éléments.

7 [Φ∅K

Confirme une entrée ou une sélection.

8 [1]RÉGLAGE

Aucune fonction.

9 [+]¢clairage

Ajustez le rétroéclairage.

10 [ ] [ ] [ ] [ ] COULEUR

Aucune fonction.

11 [Numéro]

Aucune fonction.

[DÉFINIR ID/ENTRÉE]

Aucune fonction.

12 [FORMAT

Modifie le rapport d'aspect.

13 [←] RETOUR

Retourne au menu précédent ou quitte la fonction précédente.

14 [i] INFO

Affiche les informations sur l'écran.

15 [☐] OPTIONS

Aucune fonction.

16 [—] [+]VOLUME

Règle le niveau du volume.

17 [x] SOURDINE

Allumer/éteindre la fonction Muet.

DESCRIPTION DU PRODUIT

1.6.2 Installation des piles dans la télécommande

La télécommande fonctionne avec deux piles AAA 1,5 V.

Pour installer ou remplacer les piles :

1 Poussez et faites glisser le couvercle pour l'ouvrir.
2 Alignez les piles en respectant les signes (+) et (-) à l'intérieur du compartiment des piles.
3 Remettez le couvercle.

1.6.3 Manipulation de la télécommande

• Évitez de la cogner ou de la secouer.
• Ne laissez pas de l'eau ou tout autre liquide entrer dans la télécommande. Si la télécommande est mouillée, essuyez-la immédiatement.
• Évitez de l'exposer à la chaleur et à la vapeur d'eau.
• N'ouvrez pas le couvercle des piles sauf pour installer des piles.

1.6.4 Portée de fonctionnement de la télécommande

Pointez le haut de la télécommande vers le capteur de télécommande du moniteur (sur le bord gauche ou droite) lorsque vous appuyez sur un bouton.

Lors de l'utilisation de la télécommande, la distance entre la télécommande et le capteur sur l'écran doit être inférieure à 8m/26pieds, et les angles horizontal et vertical doivent être inférieurs à 30°.

< 8m

Attention :

Une utilisation incorrecte des piles peut entrainer des fuites ou une explosion. Respectez toujours les instructions suivantes :

Insérez les piles AAA en faisant correspondre les signes (+) et (-) des piles avec les signes (+) et (-) dans le compartiment des piles.
♦ N'utilisez jamais des piles de différents types.
♦ N'utilisez jamais des piles neuves avec des piles usées. Cela réduit la durée de vie des piles et elles peuvent fuir.
Enlevez les piles usées immédiatement pour que le liquide des piles ne coule pas dans le compartiment des piles. Ne touchez pas l'acide des piles si elles fuient, cette substance est toxique pour la peau.

Remarque :

Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.
La télécommande peut ne pas fonctionner correctement si le capteur de télécommande de cet écran est exposé à la lumière directe du soleil ou une forte illumination, ou si le chemin du signal de la télécommande est bloqué par un objet.

CHAPITRE 2 : FAIRE LES BRANCHEMENTS

VA4301

AC IN RS232 HDMI 3 H DMI 2 AUDIO OUT HDMI 1 USB-A

VA5501

AC IN HDMI 3 HDMI 2 HDMI 1 AUDIO OUT USB RS232

VA6501

AC IN RS232 HDMI 3 HDMI 2 HDMI 1 LINE OUT USB-A

CHAPITRE 3 : MENU AFFICHÉ À L'ÉCRAN

3.1 Structure du menu OSD

Menu principal Sous-menu Remarques
1. VIDEO • MODE IMAGE	• RÉTROÉCLAIRAGE• CONTRASTE• TEMP. COULEUR• RAPPORT L/H• PLAGE D'ENTRÉE HDMI RVB	Voir la page 16.
2. AUDIO • TREBLES (AIGUS)	• BASS (GRAVES)• BALANCE• HAUT-PARLEUR	Voir la page 17.
3. RÉGLAGES • RÉGLAGE DATE/HEURE	• PROGRAMMATION• ALINK• MODES HDMI• VEILLE• LECTURE AUTO• LED D'ALIMENTATION• DELAI D'ATTENTE• LANGUE• MISE À JOUR SYSTÈME• VERROUILLAGE BOUTONS DU MONITEUR• VERROUILLAGE TÉLÉCOMMANDE• RÉINITIALISER• INFORMATION	Voir la page 18.

CHAPITRE 4 : RÉGLAGE DE L'ÉCRAN LCD

4.1 Réglages VIDÉO

VIDEO PICTURE MODE STANDARD BACKLIGHT 35 CONTRAST 50 COLOUR TEMP. ASPECT RATIO FULL HDMI RGB INPUT RANGE AUTO

Élément Fonction Plage
MODE IMAGE Change le mode de couleur de l'écran. STANDARD			VIFDOUXVIDEO
RÉTROÉCLAIRAGE	Ajuste la luminance de l'image de l'écran. 0 à 50
CONTRASTE Ajuste le degré	de différence entre le niveau noir et le niveau blanc.Remarque : Cette option du menu ne sera disponible que si la source d'entrée est D-SUB.		0 à 100
TEMP. DE COULEUR 6500K	7200K9300K		0 à 100
	UTILISATEUR ROUGE 0 à 100
		VERT 0 à 100
		BLEU 0 à 100
RAPPORT L/H Ajuste le format de l'image de l'écran. COMPLÈTE			1:1
PLAGE D'ENTRÉE HDMI RVB	Permet de régler la plage de l'écran et les performances des couleurs.		AUTO COMPLÈTE LIMITÉ

RÉGLAGE DE L'ÉCRAN LCD

4.2 Paramètres audio

AUDIO TREBLE 15 BASS 15 BALANCE 0 SPEAKER ON

Élément Fonction Plage
TREBLES (AIGUS)	Ajustez pour augmenter ou réduire le volume des sons aigus. 0 à 31
BASS (GRAVES)	Utilisez pour augmenter ou réduire le volume des sons graves. 0 à 31
BALANCE Règle	la balance de sortie audio vers la gauche ou la droite. -50 à 50
HAUT-PARLEUR	Active ou désactive le haut-parleur. DÉSACTIVÉ	ACTIVÉ

4.3 Réglages de configuration

SETTINGS DATE, TIME SETTING SCHEDULE ALINK OFF HDMI MODES STANDBY ON AUTOPLAY MOVIE POWER LED ON TIME OUT 30 LANGUAGE ENGLISH SYSTEM UPDATE

Élément Fonction Plage
RÉGLAGE DATE/HEURE
	ANNÉE : Réglez l'année. 2022 à 2099
	MOIS : Réglez le mois. 1 à 12
	JOUR : Réglez le jour. 1 à 28, 29, 30,	31
	HEURE : Réglez l'heure. <24 HEURES>	00:00 à 23:59<12 HEURES>00:00 à 23:59
	AM/PM : Réglez le format de l'heure.Remarque : Cette option n'est pas disponible si FORMAT DEL'HEURE est réglé sur FORMAT 24 HEURES.	AMPM
	FORMAT DE L'HEURE : Réglez le format d'affichage de l'heure. 12	HEURES24 HEURES

Élément Fonction Plage

PROGRAMMATION

Cette fonction vous permet de saisir jusqu'à 7 intervalles de temps programmés différents pour l'activation du moniteur.

Vous pouvez définir :

• La source que le moniteur doit utiliser pour chaque période d'activation programmée.
• L'heure à laquelle le moniteur doit s'allumer et s'éteindre.
• Les jours de la semaine lors desquels le moniteur doit s'activer.

Remarque :

• Vous devrez régler la date et l'heure dans le menu RÉGLAGE DATE/HEURE avant de pouvoir utiliser cette fonction.
• Si vous avez modifié l'option RÉGLAGE DATE/HEURE dans le menu CONFIGURATION, vous devrez à nouveau définir ce programme.
• Dans la fonction Programme OSD, Heure ARRÊT doit être après Heure MARCHE pour qu'elle puisse fonctionner. Si Heure ARRÊT est avant Heure MARCHE, la fonction de Programmation ne pourra pas être activée.

SCHEDULE1 ON/OFF ON ON TIME -- : -- OFF TIME -- : -- REPEAT MODES INPUT HDMI 1

MARCHE/ARRÊT : Active ou désactive le programme. ACTIVÉ

DÉSACTIVÉ

HEURE MARCHE : Choisissez l'heure d'allumage de l'écran. <24 H

EURES>

00:00 à 23:59

<12 HEURES>

00:00 à 23:59

HEURE ARRÊT : Choisissez l'heure d'arrêt de l'écran. <24 HEURE\$>

00:00 à 23:59

<12 HEURES>

00:00 à 23:59

MODES RÉPÉTITION : Sélectionnez les jours de la semaine où la tâche planifiée doit s'exécuter.

UNE SEULE FOIS

CHAQUE DIM

CHAQUE LUN

CHAQUE MAR

CHAQUE MER

CHAQUE JEU

CHAQUE VEN

CHAQUE SAM

RÉGLAGE DE L'ÉCRAN LCD

Élément Fonction Plage
PROGRAMMATION (suite)	ENTRÉE : Pour régler la source d'entrée. HDMI1	HDMI2HDMI3USB
ALINK Active ou désa	active le contrôle de HDMI Consumer Electronics Control.DÉSACTIVÉ : Désactive la fonction.AUTO : Le système contrôlera automatiquement l'appareil compatible HDMI-CEC connecté au même état de mise sous tension ou hors tension.	DÉSACTIVÉ AUTO
MODES HDMI Choisissez	sez comment le contenu affiché doit être traité et décodé pour la source d'entrée HDMI (HDMI 1/HDMI 2/HDMI 3/RÉGLER/ANNULER).
	HDMI 1 1.4	2.0
	HDMI 2 1.4	2.0
	HDMI 3 1.4	2.0
	RÉGLER
	ANNULER
VEILLE Choisissez si	l'écran doit passer automatiquement en mode veille lorsqu'il n'y a aucun signal détecté.	DÉSACTIVÉ ACTIVÉ
LECTURE AUTO Dés	activez la fonction ou définissez le type de fichier à lire automatiquement à partir d'un lecteur flash USB.	DÉSACTIVÉ FILM PHOTO
LED D'ALIMENTATION	Active ou désactive le voyant LED de l'écran. DÉSACTIVÉ	ACTIVÉ
DELAI D'ATTENTE R	églez la durée d'affichage de VIDÉO/AUDIO/RÉGLAGES. 15	304560
LANGUE Règle la langue	de l'OSD. ENGLISH	DEUTSCH FRANÇAIS ESPAÑOL繁體センター日本語POLSKI
MISE À JOUR SYSTÈME	Met à jour le firmware du moniteur LCD pour les entretiens. APPLIQUER ANNULER

RÉGLAGE DE L'ÉCRAN LCD

Élément Fonction Plage
VERROUILLAGE BOUTONS DU MONITEUR	Active ou désactive le fonctionnement des boutons du panneau de contrôle de l'écran LCD.Remarque :Pour déverrouiller la fonction avec la télécommande, appuyez sur les boutons « OPTIONS », « HAUT », « BAS », « GAUCHE » et « DROITE ».	DÉVERROUILLÉ VERROUILLER TOUT
VERROUILLAGE TÉLÉCOMMANDE	Active ou désactive certains ou tous les boutons de la télécommande.DÉVERROUILLÉ : Déverrouille tous les boutons de la télécommande.VERROUILLER TOUS : Verrouille tous les boutons de la télécommande.VERROUILLER SAUF VOLUME : Verrouille tous les boutons de la télécommande à l'exception du bouton Volume.VERROUILLER SAUF ALIMENTATION : Verrouille tous les boutons de la télécommande à l'exception du bouton Alimentation.Remarque :Pour déverrouiller la fonction avec la télécommande, appuyez sur les boutons « OPTIONS », « HAUT », « BAS », « GAUCHE » et « DROITE ».	DÉVERROUILLÉ VERROUILLER TOUTVERROUILLER SAUF VOLUMEVERROUILLER SAUF ALIMENTATION
RÉINITIALISER Réinitialise tous les réglages sur les valeurs d'usine par défaut. APPLIQUERANNULER
INFORMATION MODE	D'ENTRÉE HDMI1	HDMI2HDMI3USB
	RAPPORT L/H COMPLÈTE	1:1
	MODE IMAGE STANDARD	VIFDOUXVIDEO
	RÉTROÉCLAIRAGE 0 à 50
	VOLUME 0 à 31
	MODÈLE VAXX01
	VERSION No. version
	N/S No. NS
	SIGNAL	[H x V ] [kHz][Hz]AUCUN SIGNAL
	DATE/HEURE	AAAA/MM/JJJour de semaineAM / PMHeure
	NOMBRE RÉTROÉCLAIRAGE	Heure

CHAPITRE 5 : MULTIMÉDIA

5.1 Vue d'ensemble

• Regardez des fichiers photo, écoutez des fichiers audio et jouez des fichiers vidéo contenus dans la clé USB.
• Avec le mode Lecture manuelle, la fonction BGM est utilisée pour sélectionner le fichier audio lors de la lecture de fichiers photo.

5.2 Formats supportés

- Les types de fichiers suivants sont pris en charge.

Type de contenu	Extensions prises en charge
Photo jpg, jpeg
Audio mp3
Film mp4, ts	(mpg * 1)

*1: Les formats autres que MP4 et TS ne sont pas décrits dans le manuel de l'utilisateur, ils ne sont donc pas officiellement pris en charge.

- Les spécifications disponibles pour chaque type de contenu sont les suivantes.

Formats de codecs multimédia USB

Type Format	Codec vidéo Codec audio
Film	.mp4 H.264, H.265		MPEG-1 Layer2, MPEG-1 Layer3,MPEG-2 Layer3,AC3, LPCM, ADPCM, AAC, DD+,HE-AAC
	.ts MPEG2, H.264, H.265
	.mpg MPEG-1, MPEG-2
Audio .mp3			MPEG-1 Layer2,MPEG-1 Layer3,MPEG-2 Layer3
Photo .jpg/.jpeg

*2: Les formats autres que MP4 et TS ne sont pas décrits dans le manuel de l'utilisateur, ils ne sont donc pas officiellement pris en charge.

Remarque :

Lorsque le moniteur lit des données à partir d'un périphérique USB, veuillez observer ce qui suit :

Les formats de fichier ci-dessus peuvent ne pas être lus correctement. Certaines résolutions ou d'autres facteurs peuvent rendre le fichier illisible.
♦ Certains périphériques de stockage USB peuvent ne pas être compatibles.
- Il peut être impossible de lire certains fichiers en raison du type de données ou de leur taille.
♦ Le fabricant ne sera pas responsable si un périphérique USB n'est pas pris en charge, ni pour les dommages ou la perte de données sur le périphérique.

5.3 Disque USB Flash pris en charge

Système de fichiers FAT16/32, NTFS
Capacité max. 32GB(FAT32), 2TB(NTFS)
Taille du fichier Mac 4GB(FAT32)
Clé USBcryptée	Non supporté

※ Ne supporte pas les dispositifs de mémoire à partitions multiples.

5.4 Mode de lecture

Il y a deux modes de lecture des fichiers : Lecture manuelle et Lecture auto.

Mode Comment démarrer		Fichiers supportés			Contenu
		Photo Audio Film
Lecture manuelle	Sélectionnez des fichiers ou un dossier pour les lire.	○ ○	○		Lit les fichiers sélectionnés ou tous les fichiers pris en charge dans le dossier actuel.Lit le fichier audio sélectionné comme musique de fond pendant la lecture de photos.

5.5 Ordre de lecture des fichiers

L'ordre de lecture des fichiers sélectionnés en lecture manuelle

Joue les fichiers sélectionnés dans l'ordre choisi.

Si un fichier n'est pas sélectionné, le fichier suivant est lu dans l'ordre.

L'ordre de lecture des dossiers sélectionnés en lecture manuelle

FAT32 : Joue les fichiers parmi les fichiers actuels dans l'ordre de la table d'allocation FAT.

NTFS: Joue les fichiers parmi les fichiers actuels dans l'ordre des noms de fichiers (0-9 et a-z).

S'il y a des fichiers avec le même nom et des extensions différentes, il suivra la priorité ci-dessous.

Type de support	Priorité
	Haute <--> Basse
Film	mp4, ts, mpg

5.6 Détail de chaque écran

Écran de sélection du type de contenu

USB 2.0 PHOTO MUSIC MOVIE

- Sélectionnez le type de contenu à lire.

Élément Fonction
PHOTO Ouvre le	navigateur de fichiers photo
MUSIQUE Ouvre le	navigateur de fichiers audio
FILM Ouvre le	navigateur de fichiers vidéo

- Les icônes de fonction diffèrent selon le type de contenu.

Fonction Option Photo Audio Film Remarque
Lecture -		○ ○	○
Pause -		○ ○	○
FB	FB2X, FB4X, FB8X, FB16X	X	○	○
FF	FF2X, FF4X, FF8X, FF16X	X	○	○
Préc	-	○ ○	○
Suivant -		○ ○	○
Arrêter	-	○ ○	○
Répéter	Aucun, 1fichier, Tous	○ ○	○		Invalide et fixé sur « Tous » en mode Lecture automatique.
Répétition A-B	-	X	○	○	Invalide en mode Lecture auto.
Répétition aléatoire	Activé, Désactivé	○ ○	○		Invalide en mode Lecture auto.
Musique Activé/ Désactivé	Activé, Désactivé	○	X	X	Pour jouer de la musique, placez les fichiers audio dans le dossier des photos.
Intervalle du diaporama	Court 5sec, Moyen 10sec, Long 15sec	○	X	X
Liste de lecture	-	○ ○	○
Info.	-	○ ○	○
Rotation 90 degrés vers la droite	-	○	X	X
Rotation 90 degrés vers la gauche	-	○	X	X
Zoom avant	Remplir, X1, X2, X4	○	X	X
Zoom arrière	Remplir, X1, X2, X4	○	X	X
Déplacer vue	-	○	X	X

5.7 Lecture auto

- Il y a 3 types de Lecture auto : en allumant le moniteur, en insérant un dispositif et par programmation.

1. Lecture auto en allumant le moniteur

Lit automatiquement les fichiers en fonction des conditions de la fonction Lecture auto lorsque le moniteur s'allume.

※ Cependant, vous devez effectuer les réglages de la programmation avant cette lecture automatique lorsque vous allumez le moniteur avec programmation.

Si PROGRAMMATION-ENTRÉE est « LECTURE AUTO1 » ou « LECTURE AUTO2 » et que vous allumez le moniteur avec programmation, effectuez le réglage de la programmation comme expliqué ci-dessus.

1. Lecture automatique en insérant un support

Lit automatiquement les fichiers en fonction des conditions de la fonction Lecture auto lorsque vous insérez un support.

1. Lecture auto par programmation

Lit automatiquement les fichiers en fonction des conditions de la fonction Lecture auto pour l'exécution d'une programmation.

- Limitation et condition de la Lecture auto

Condition En allumant le moniteur En insérant un support Par programmation
Emplacement des fichiers cibles	/root/autoplay /root/autoplay	play	/root/autoplay, /root/autoplay1, /root/autoplay2
Liste de lecture Pas besoin de créer le fichier. Pas besoin de créer le fichier. Pas besoin de créer le fichier.
Fichier pris en charge	jpg ou mp4 jpg ou mp4 jpg ou mp4
Nombre de fichiers cibles	Max 30 fichiers Max 30 fichiers Max 30 fichiers
Combinaison avec Photo et Film	Impossible Impossible	Impossible
Règle du nom du fichier cible	par ex.) "001.jpg", "002.jpg", 003.jpg"... "030.jpg"	par ex.) "001.jpg", "002.jpg", 003.jpg"... "030.jpg"	par ex.) "001.jpg", "002.jpg", 003.jpg"... "030.jpg"
Réglage de Lecture auto	ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÉT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/PHOTO/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRÊS/FILM ARRENT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO/FILM ARRÊT/PHOTO(FILM)

5.8 Réglage de la Lecture auto par programmation

Dans les conditions suivantes, la Lecture auto par programmation démarrera.

1) Le mode d'entrée de la programmation est réglé sur « USB » ou « LECTURE AUTO1 » ou « LECTURE AUTO2 ».
2) L'heure de mise sous tension programmée arrive.
3) Une clé USB est insérée.
4) Les fichiers cibles à lire existent dans le dossier spécifié sur la clé USB.

Reportez-vous au dossier suivant en réglant PROGRAMMATION-ENTRÉE.

PROGRAMMATION->ENTRÉE	USB LECTURE AUTO1	LECTURE AUTO2
Dossier référencé	Racine USB/lecture auto	Racine USB/lecture auto1	Racine USB/lecture auto2

Si le réglage de LECTURE AUTO est « PHOTO », le contenu des photos sera lu.

Si le réglage de LECTURE AUTO est « FILM », le contenu des films sera joué.

※ La lecture n'est pas automatique si le moniteur s'allume et que les conditions de la programmation ne correspondent pas.

Lorsque le paramètre LECTURE AUTO de l'OSD est « DÉSACTIVÉ » et que PROGRAMMATION-ENTRÉE est « USB » ou « LECTURE AUTO1 » ou « LECTURE AUTO2 », le mode d'entrée passera à USB (mode lecteur multimédia) mais AUCUN contenu ne sera lu.

CHAPITRE 6 : ANNEXE

6.1 Messages d'avertissement

Messages d'avertissement Cause Solution
SIGNAL D'ENTRÉE HORS DE PLAGE	La résolution ou la vitesse de rafraîchissement de la carte graphique de l'ordinateur est trop haute.	· Changez la résolution ou la vitesse de rafraîchissement de la carte graphique.
AUCUN SIGNAL	L'écran LCD n'arrive pas à détecter le signal de la source d'entrée.	· Vérifiez si la source d'entrée est ALLUMÉ.· Vérifiez si le câble du signal est correctement branché.· Vérifiez si les broches de la fiche du câble sont tordues ou endommagées.
VERROUILLAGE BOUTONS DU MONITEUR	L'opération utilisant les boutons du panneau de commande a été verrouillée par l'utilisateur.	· Désactivez la fonction de verrouillage du clavier dans le menu RÉGLAGES > VERROUILLAGE BOUTONS DU MONITEUR. Voir la page 21.
VERROUILLAGE TÉLÉCOMMANDE	L'opération utilisant les boutons de la télécommande a été verrouillée par l'utilisateur.	· Désactivez la fonction de verrouillage de la télécommande dans le menu RÉGLAGES > VERROUILLAGE TÉLÉCOMMANDE. Voir la page 21.
	Cette boîte de message d'avertissement s'affiche uniquement lorsque le réglage de la fonction menu est modifié pour la première fois.	· Appuyez sur le bouton ACCEPTER pour continuer les modifications du réglage ou appuyez sur le bouton ANNULER pour désactiver les modifications du réglage.Remarque : L'opération peut varier selon les modèles de produit.

6.2 Mode d'entrée

Signal

Résolution		Vertical
		Fréquence (Hz)
Vidéo_HDMI	1920 x 1080 P 60
	1280 x 720 P 60
	720 x 480 P 60
	720 x 480 P 60
	640 x 480 P 60
	3840 x 2160 P 30
	3840 x 2160 P 60 (HDMI 2.0)
HDMI_PC	1920 x 1080 60
	1600 x 900 60
	1280 x 720 60
	1280 x 1024 60
	1024 x 768 60
	800 x 600 60
	3840 x 2160 30
	3840 x 2160 60 (HDMI 2.0)

Directives générales :

• La qualité du texte du PC est optimale en mode HD 1080 (1920 x 1080, 60 Hz).
• L'écran de votre moniteur de PC peut être différent selon le fabricant (et votre version de Windows).
• Vérifiez le manuel d'instructions du PC pour plus d'informations sur la connexion de votre PC à un moniteur.
• Si un mode de sélection de la fréquence verticale et horizontale est disponible, sélectionnez 60 Hz (vertical) et 31,5 kHz (horizontal). Dans certains cas, des signaux anormaux (comme des bandes) peuvent apparaître sur l'écran lorsque le PC est éteint (ou si le PC est déconnecté). Si c'est le cas, appuyez sur le bouton SOURCE pour ouvrir le mode vidéo. Vérifiez aussi que le PC est connecté.
• Lorsque les signaux synchrones horizontaux semblent irréguliers en mode RVB, vérifiez le mode veille du PC ou les branchements des câbles.
• Le tableau d'affichage des réglages est conforme aux normes IBM/VESA, et est basé sur l'entrée analogique.
• La meilleure synchronisation pour la fréquence verticale de chaque mode est 60 Hz.

6.3 Nettoyage

Avertissements à propos de l'utilisation du moniteur

• Ne pas mettre vos mains, votre visage ou des objets à proximité des trous de ventilation du moniteur. Le haut du moniteur est généralement très chaud à cause de la température élevée de l'air d'échappement qui sort des trous de ventilation. Des brûlures ou des blessures sont possibles si une des parties du corps est trop proche de ces trous. Poser un objet près du haut du moniteur peut également endommager l'objet, et le moniteur, à cause de la chaleur.
• Veillez à débrancher tous les câbles avant de déplacer le moniteur. Le déplacement du moniteur avec ses câbles branchés peut endommager les câbles et provoquer un incendie ou une électrocution.
• Débranchez le cordon d'alimentation de la prise murale par mesure de précaution avant d'effectuer tout type de nettoyage ou d'entretien.

Instructions de nettoyage du panneau frontal

• Le panneau de l'écran a été spécialement traité. Essuyez délicatement la surface en utilisant uniquement un chiffon de nettoyage ou un chiffon doux, non pelucheux.
• Si la surface devient sale, mouillez un chiffon doux, non pelucheux dans une solution de détergent doux. Essorez le chiffon pour enlever l'excès de liquide. Essuyez la surface de l'écran pour nettoyer la saleté. Puis utilisez un chiffon sec du même type pour l'essuyer.
• Ne pas rayer ou frapper la surface du panneau avec les doigts ou des objets durs de toute nature.
• N'utilisez pas de substances volatiles comme des sprays d'insertion, des solvants ou des diluants.

Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez le boîtier avec un chiffon doux et sec.
• Si le boîtier est très sale, mouillez un chiffon non pelucheux dans une solution de détergent doux. Essorez le chiffon pour enlever autant d'eau que possible. Essuyez le boîtier. Utilisez un autre chiffon sec pour essuyer jusqu'à ce que la surface soit sèche.
• Ne laissez pas de l'eau ou du détergent entrer en contact avec la surface de l'écran. Si de l'eau ou de l'humidité pénètre dans l'appareil, cela peut causer des problèmes d'utilisation et poser des risques d'électrocutions.

- Ne pas rayer ou frapper le boîtier avec les doigts ou des objets durs de toute nature.

- N'utilisez pas de substances volatiles comme des sprays d'insertion, des solvants et des diluants pour nettoyer le boîtier.

- Ne placez pas d'objets en caoutchouc ou en PVC quels qu'ils soient près du boîtier pendant des périodes prolongées.

6.4 Dépannage

Problème Cause possible Résolution
Aucune image affichée • Le cordon	d'alimentation a été débranché. • Le bouton d'alimentation à l'arrière du moniteur n'est pas en position Marche. • L'entrée sélectionnée n'est pas connectée. • Le moniteur est en mode Veille.	1 Branchez le cordon d'alimentation.2 Vérifiez que le bouton d'alimentation est en position Marche.3 Connectez le type de la source sélectionnée au moniteur.
Interférences affichées sur le moniteur ou interférences sonores	Causées par des appareils électriques à proximité ou des lampes fluorescentes.	Déplacez le moniteur dans un endroit où les interférences sont minimales.
Couleur anormale Le câble de signal	n'est pas correctement branché.	Assurez-vous que le câble de signal est bien branché au dos du moniteur.
L'image est déformée, avec des motifs anormaux	• Le câble de signal n'est pas correctement branché. • Le signal d'entrée n'est pas pris en charge par le moniteur.	• Vérifiez si le câble de signal est correctement branché. • Vérifiez la source de signal vidéo pour vous assurer qu'elle est compatible avec le moniteur. Vérifiez ses spécifications avec la section des spécifications du moniteur.
L'image ne remplit pas l'écran entier	La taille de l'image n'est pas réglée correctement.	Appuyez sur le bouton [IMAGE] FORMAT et sélectionnez un format d'image approprié.
Il y a du son mais pas d'image Câble de la source de signal mal connecté.		Assurez-vous que les entrées vidéo et audio sont toutes connectées.
Il y a une image mais pas de son • Câble de la source de signal mal connecté. • Le volume est réglé au minimum. • La fonction MUET est activée. • Aucun haut-parleur externe connecté.		• Assurez-vous que les entrées vidéo et audio sont correctement connectées. • Appuyez sur le bouton + ou - pour restaurer le son. • Désactivez la fonction MUET avec le bouton [IMAGE]. • Branchez les haut-parleurs externes et réglez le volume à un niveau approprié.
Certains éléments de l'image ne s'allument pas	Certains pixels de l'écran peuvent ne pas s'allumer.	Cet écran est fabriqué en utilisant une technologie haute précision très avancée : cependant, parfois, certains pixels de l'écran peuvent ne pas s'allumer correctement. Cela est normal.
Des traces d'images restent visibles sur l'écran même lorsque le moniteur est éteint. (Exemples d'images statiques : les logos, les jeux vidéo, les images d'ordinateur, et les images affichées en mode 4:3 normal)	Une image statique a été affichée pendant des périodes de temps prolongées.	Assurez-vous que la fonction ANTI-BRULURE a été activée pour éviter les brûlures de l'écran. Veuillez vous reporter à page 5.

CHAPITRE 7 : SPÉCIFICATIONS

7.1 Spécifications de l'écran

VA4301VA5501VA6501
Panneau Type d'écran TFT LCD à rétroéclairageLED (technologie IPS)			TFT LCD à rétroéclairageLED (technologie IPS)	TFT LCD à rétroéclairageLED (technologie IPS)

7.2 Dimensions de l'écran

VA4301

VA5501

SPÉCIFICATIONS

VA6501

AG Neovo
