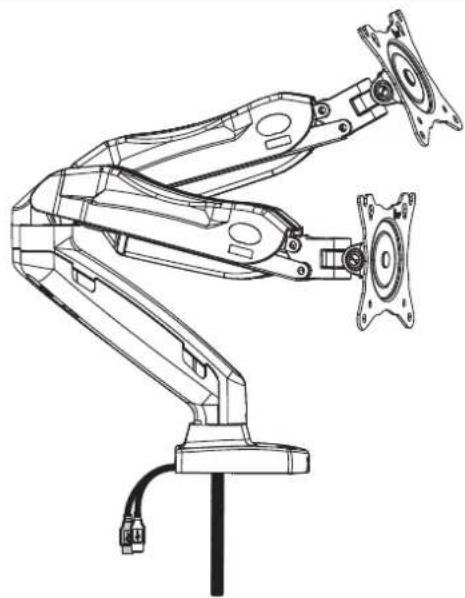

MODE D'EMPLOI ERDGS2-01B ErgoAV

• Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].
  ⚠️ ATTENTION : évitez les potentiels dommages corporels et aux biens!
• Ne pas utiliser ce produit dans le cas où cet instruction n'a pas indiqué. Ne pas dépasser le poids limité. Nous ne sommes pas responsables des dommages causés par le montage incorrect ou l'utilisation inappropriée.
• Ce produit contient des bras d'assistance à gaz qui sont sous haute pression. Ne perforez pas ces bras et n'exposez pas les bras au feu ou aux flammes. Si le produit est ou devient défectueux, veuillez contacter le service clientèle d'ErgoAV à l'adresse [e-mail] ou au (877) 419–7832 pour organiser un retour.
• N'utilisez pas ce produit sur des bureaux en panneaux de particules ou autres bois mous.
• Les informations contenues dans ce manuel ne couvrent pas toutes les conditions ou variables possibles en relation avec l'installation de ce produit.

Restrictions de poids

Si votre moniteur pèse plus lourd, n'utilisez pas ce produit. Le moniteur ne doit pas dépasser le poids maximal indiqué.

▲ AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans la plage de poids indiquée. L'utilisation avec des produits plus lourds que la limite de poids maximale peut entraîner une défaillance du support et causer des dommages potentiels et/ou des blessures.

Il est de la responsabilité de l'installateur de vérifier le poids total des moniteurs et de tout accessoire attaché. Ne pas dépasser la limite de poids indiquée.

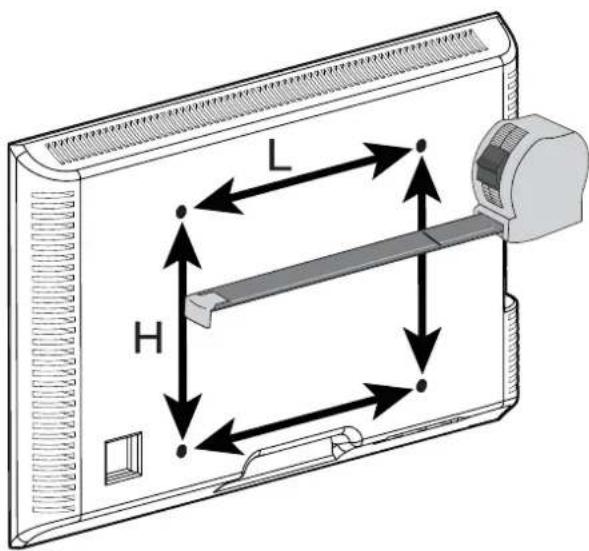

Vérifier le Modèle VESA du moniteur avant l'Installation

L H

Mesurez le modèle VESA de votre t éléviseur :

Minimum : 75mm x 75mm/3 po x 3 po (LxH)

Maximum : 100mm x 100mm/4 po x 4 po (LxH)

Si le motif VESA de votre moniteur est inférieur à 75mm x 75mm/3 po x 3 po ou supérieur à 100mm x 100mm/4 po x 4 po, ce support n'est PAS COMPATIBLE avec votre moniteur. Veuillez contacter notre support technique au [phone] ou [e-mail] pour trouver un support compatible.

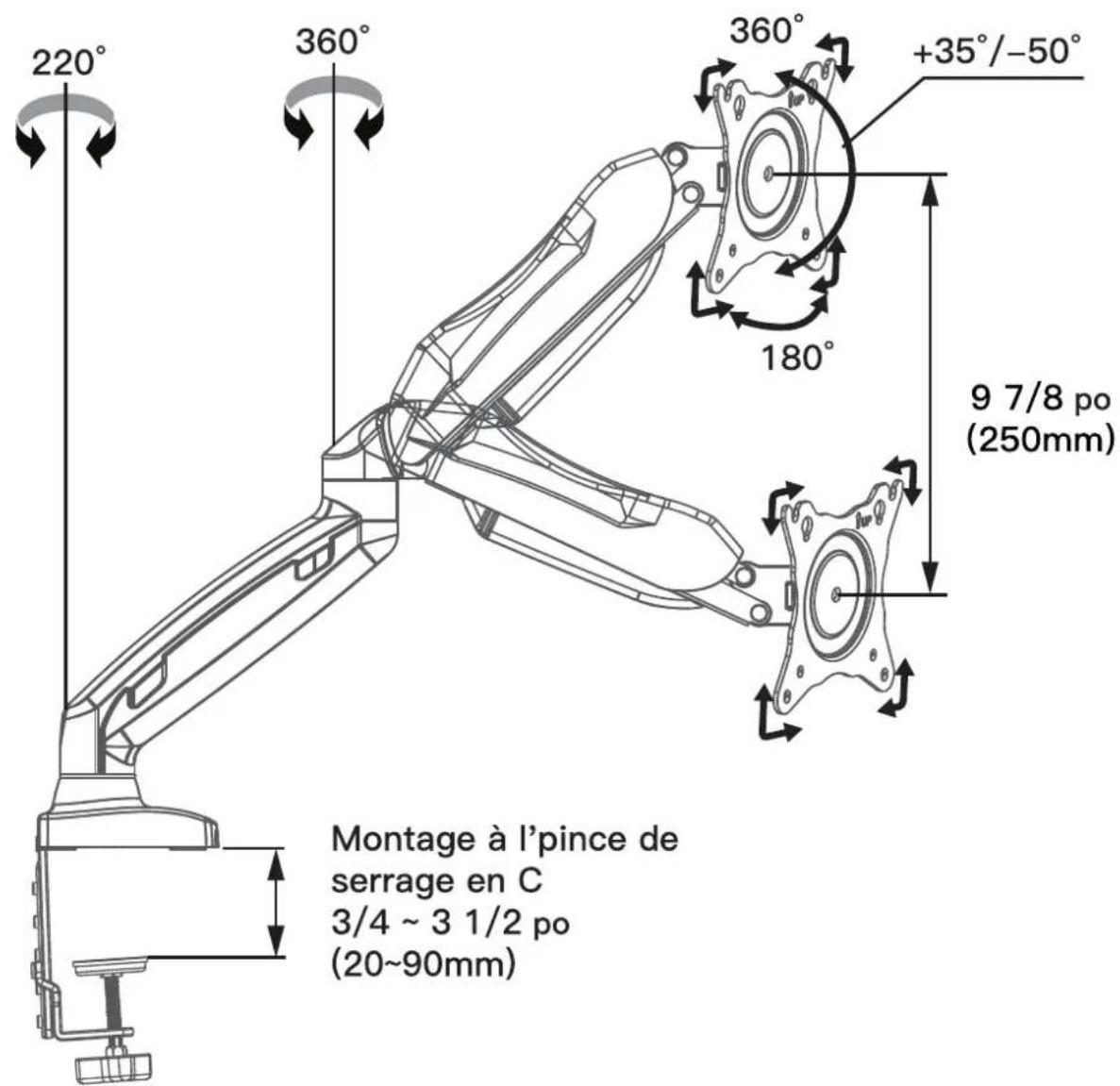

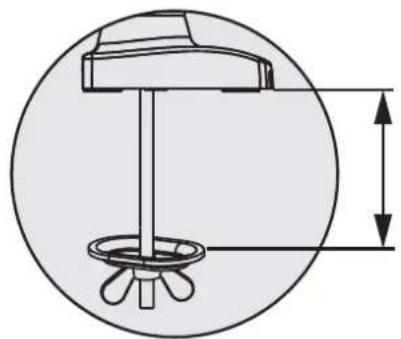

Caractéristiques du produit

220° 360° 360° +35°/-50° 180° 9 7/8 po (250mm) Montage à l'pince de serrage en C 3/4 ~ 3 1/2 po (20~90mm)

Montage à l'aide d'un passe-fil 3/4 \~ 3 1/2 po (20\~90mm)

LE REGLAGE DES TENSIONS NE DOIT ETRE EFFECTUE QU'APRES L'INSTALLATION DU MONTAGE

! ATTENTION

NE PAS régler la tension sans moniteur attaché.

1. Vérifiez que le poids de votre moniteur (y compris les accessoires) est compris entre 2,0–6,3 kg (4,4–14 livres).
2. Les informations sur le poids du moniteur se trouvent dans sa boîte ou dans son manuel.
3. Assurez-vous que le moniteur a été solidement fixé au support.

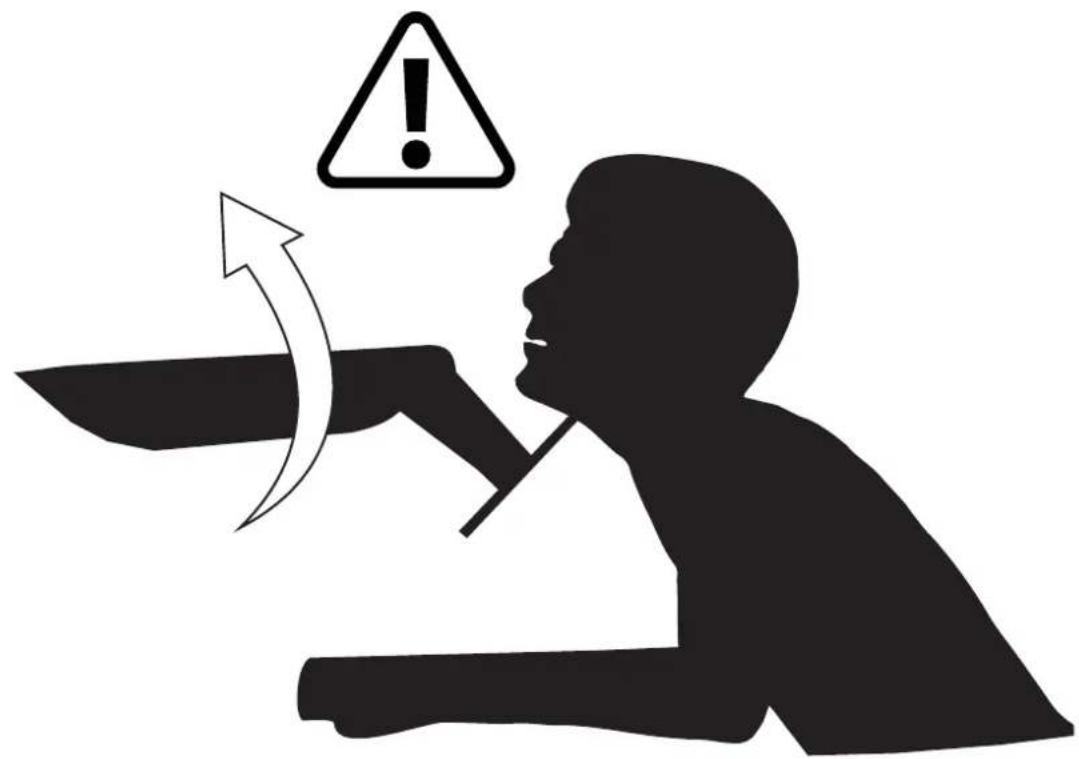

⚠ AVERTISSEMENT :

• Le bras du ressort à gaz est sous pression et doit être manipulé avec précaution.
• Si vous ne suivez pas les instructions, vous risquez d'endommager le support et/ou de vous blesser.

Outils nécessaires (Non Inclus)

Pour le montage des passe-fils (en option)

Foreuse (en option)

Mèche à bois (en option)
7/16-7/8 po (11-22mm)

Pour l'installation de l'assemblage du USB-Leitungen et la fixation des plaques de moniteur aux moniteurs

Tournevis cruciform

en option

Pièces et matériel fournis

⚠ AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un risque d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service clientèle à l'adresse [e-mail] pour trouver un support compatible.

- VEUILLEZ NOTER : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

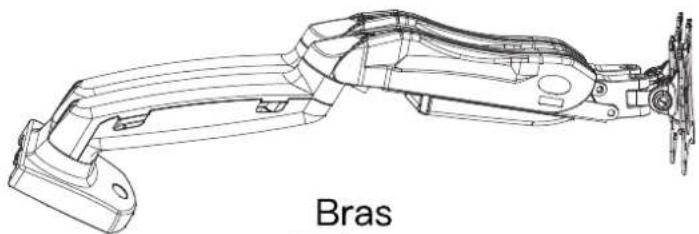

Pièces fournis pour l'étape 1

Étape 1 INSTALLATION DU USB-LEITUNGEN \*Optionnel. (Non requis pour la fonctionnalité de montage)

REMARQUE : Il y a deux ouvertures sur la base pour permettre l'installation des USB-Leitungen inclus.

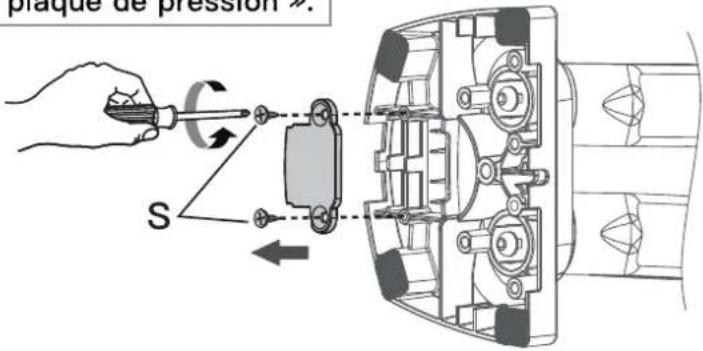

Étape 1-1 Dévissez la « plaque de pression ».

plaque de pression ».

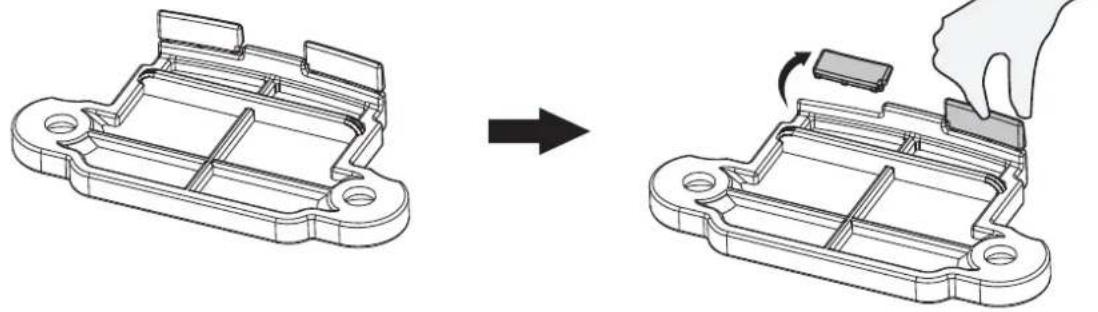

Étape 1-2 Enlevez les languettes de la « plaque de pression ».

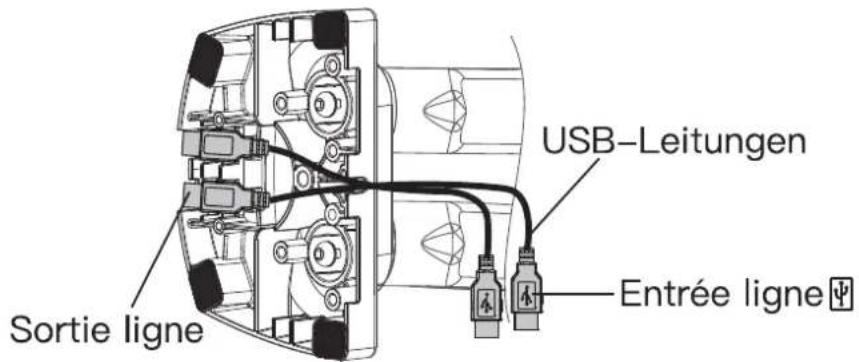

Étape 1-3 Acheminez les USB-Leitungen de la sortie de ligne (femelle) de la base à l'entrée de ligne (mâle) de votre ordinateur de bureau ou portable.

Sortie ligne USB-Leitungen Entrée ligneΨ

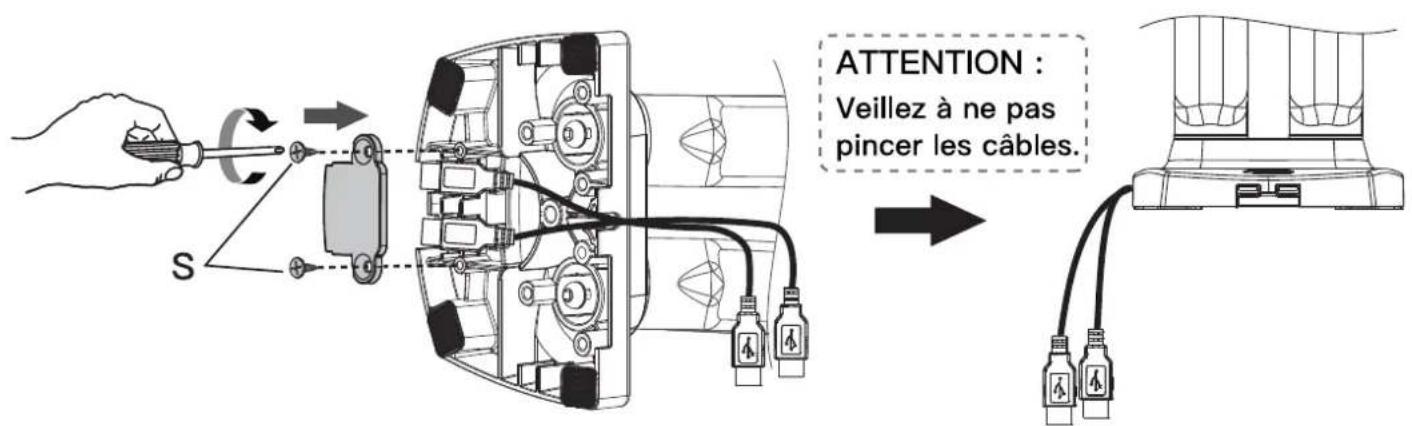

Étape 1-4 Fixez les USB-Leitungen en vissant la « plaque de pression » au bas de la base.

ATTENTION : Veillez à ne pas pincer les câbles.

Pièces et matériels fournis pour la étape 2

Étrier en pince de serrage en C

02 x2

Écrou Papillon D2 (x1)

Pince de serrage en C

03 x2

5/32 po (4mm)

Petite clé Allen E1 (x1)

Boulon M6x12mm C (x6)

Plaque de Verrouillage F (x1)

Boulon à OEillet D1 (x1)

Étape 2 Installer la Base

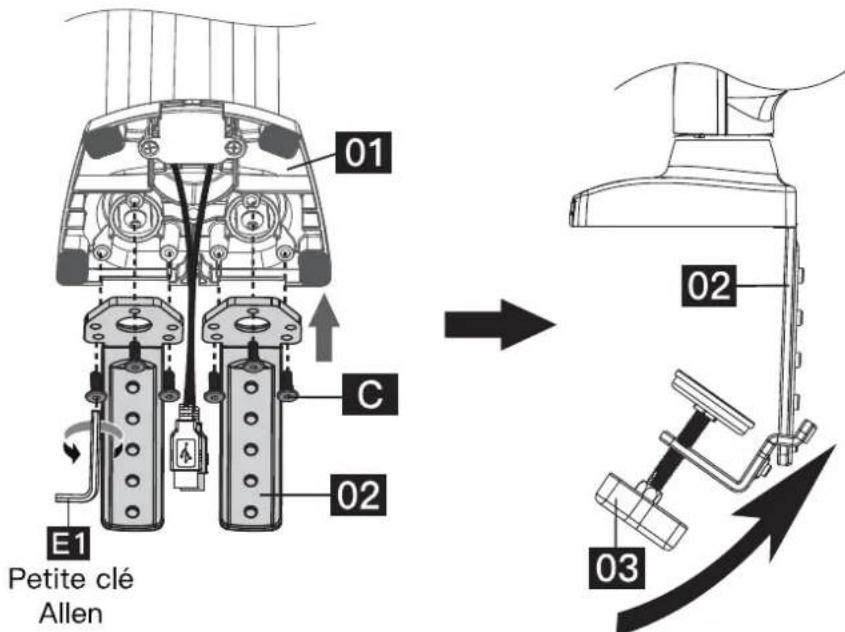

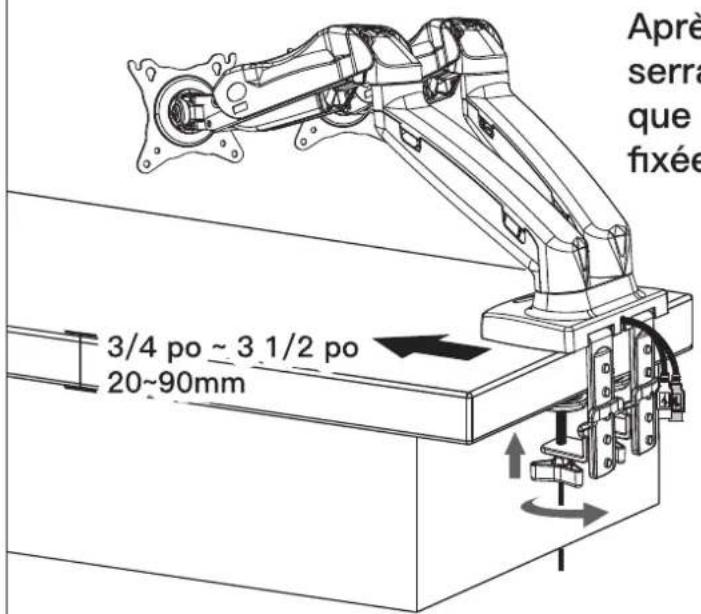

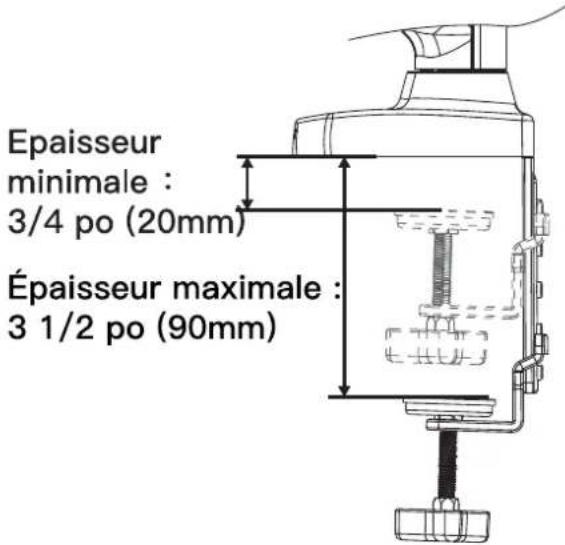

Option A : Pour le montage de la pince

E1 Petite clé Allen 01 C 02 02 03

Épaisseur minimale : 3/4 po (20mm) Épaisseur maximale : 3 1/2 po (90mm)

Aprè serra que fixée 3/4 po ~ 3 1/2 po 20~90mm

Après avoir ajusté les supports de la pince de serrage en C, tournez la poignées jusqu'à ce que la pince de serrage en C soit fermement fixée à la face inférieure du bureau.

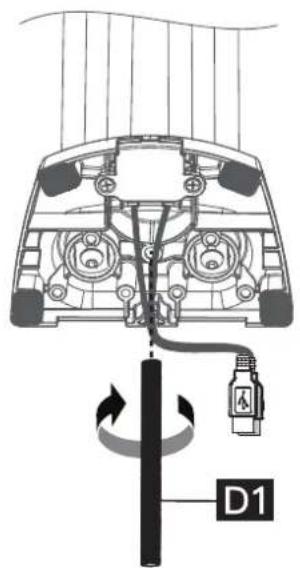

Option B : Pour le montage de l'oeillet

D1

ATTENTION :

Assurez-vous que le boulon à OEillet est bien vissé à la base.

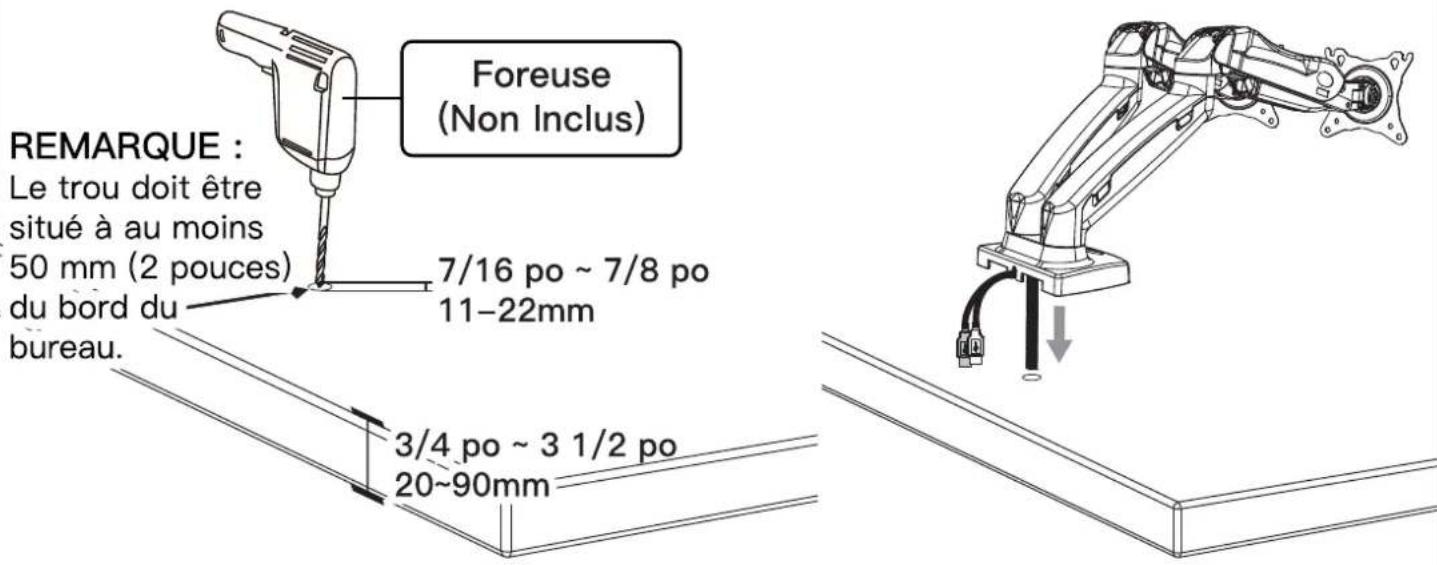

Si un trou est nécessaire pour l'installation d'un passe-fil, veillez à laisser au moins 2 pouces à partir du bord du bureau et marquez l'endroit où le trou sera percé. Utilisez une foret de 7/16 po (11mm) ou 7/8 po (22mm) pour cette étape.

Foreuse (Non Inclus) REMARQUE : Le trou doit être situé à au moins 50 mm (2 pouces) du bord du bureau. 7/16 po ~ 7/8 po 11–22mm 3/4 po ~ 3 1/2 po 20~90mm

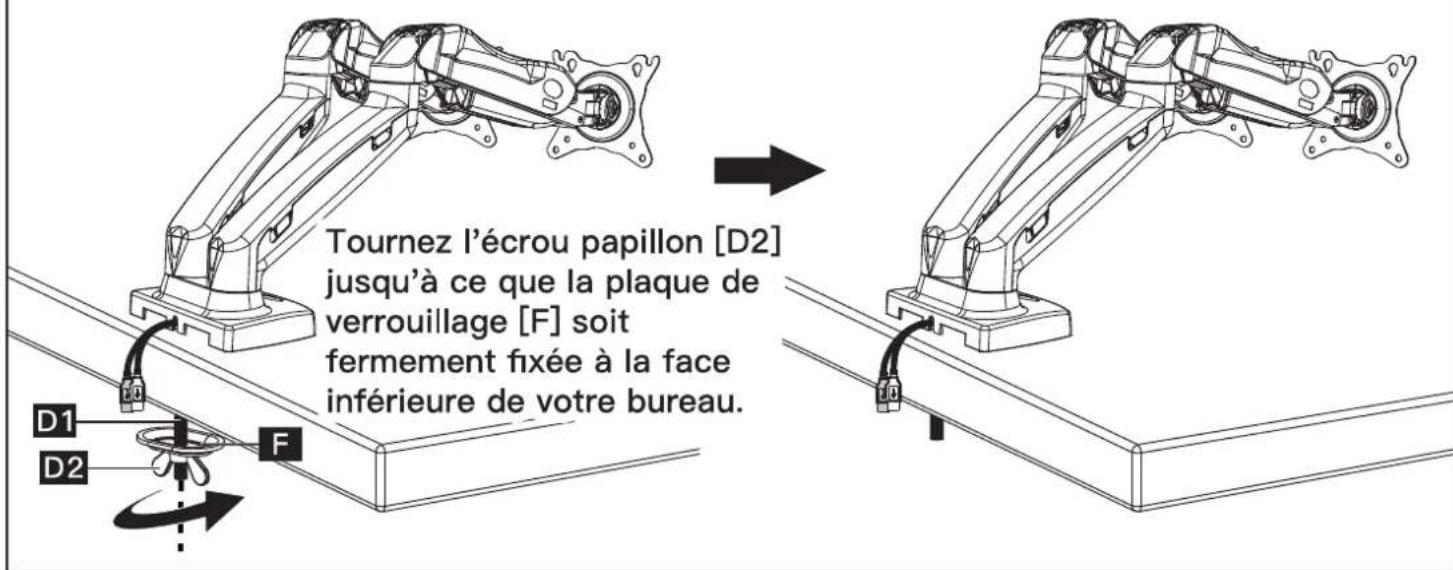

Tournez l'écrou papillon [D2] jusqu'à ce que la plaque de verrouillage [F] soit fermement fixée à la face inférieure de votre bureau. D1 D2 F

matériel fournis pour l'étape 3

Boulon
M4x12mm
A (x8)

Boulon
M4x30mm
B1 (x8)

L13mm Entretoises
B2 (x8)

Étape 3 Fixer les moniteurs aux bras

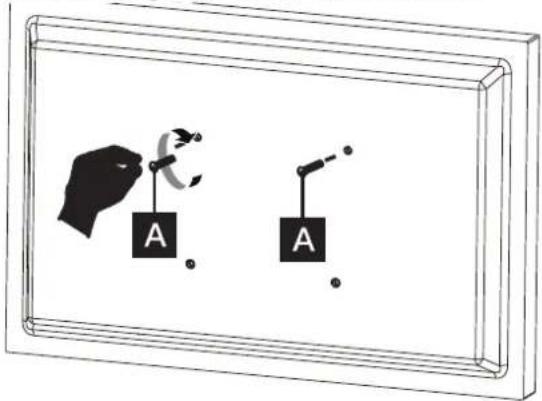

Option A (pour moniteur à dos plat)

3A-1 Tournez les deux boulons supérieurs [A] dans le sens des aiguilles d'une montre jusqu'à ce qu'il y ait un espace d'environ 0,1-0,2 po (3-5 mm) entre l'arrière du moniteur et la tête du boulon.

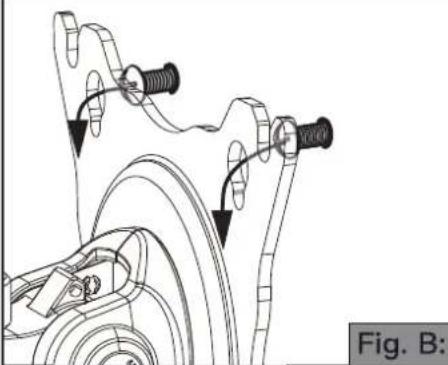

3A-2 Suspendez le moniteur à la plaque VESA à l'aide des deux boulons supérieurs (voir Fig. A ou Fig. B). Vissez les deux boulons restants aux trous inférieurs. Serrez tous les boulons uniformément.

Pour le modèle de trou VESA : 100 x 100mm (4 x 4 po)

Pour le modèle de trou VESA : 75 x 75mm (3 x 3 po)

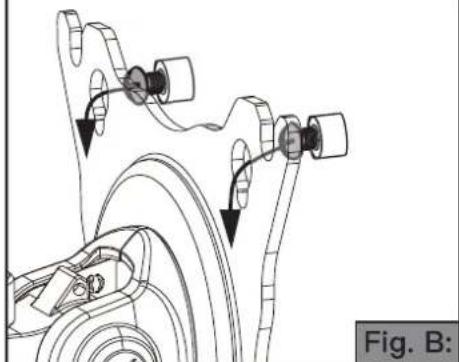

Option B (pour moniteur à dos incurvé)

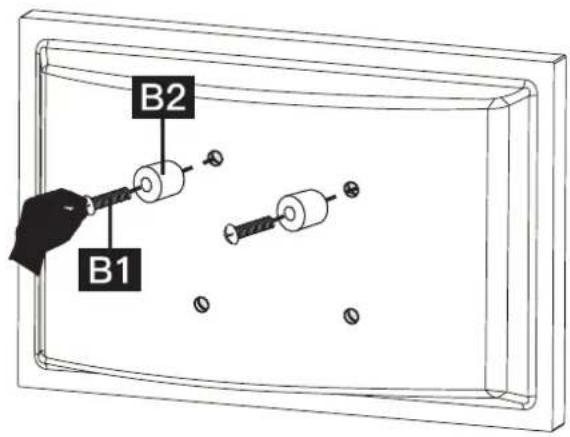

3B-1 Faites glisser l'entretoise [B2] sur les filets du boulon [B1]. Tournez les deux boulons supérieurs DANS LE SENS DES AIGUILLES D'UNE MONTRE jusqu'à ce qu'il y ait un espace d'environ 0,1–0,2 po (3–5 mm) entre l'entretoise et la tête du boulon.

B2 B1

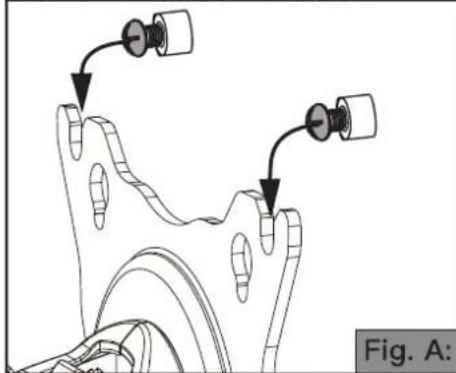

3B-2 Suspendez le moniteur à la plaque VESA à l'aide des deux boulons supérieurs (voir Fig. A ou Fig. B). Placez les entretoises [B2] entre la plaque de moniteur et l'arrière du moniteur. Vissez les deux boulons restants aux trous inférieurs. Serrez tous les boulons uniformément.

Pour le modèle de trou VESA : 100 x 100mm (4 x 4 po)

Pour le modèle de trou VESA : 75 x 75mm (3 x 3 po)

Matériels fournis pour les étapes 4

3/16 po (5mm)

Grande clé Allen

E2 (x1)

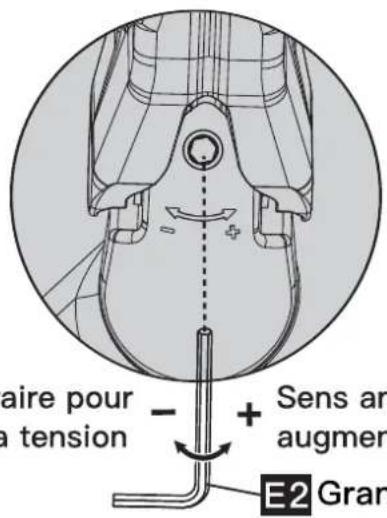

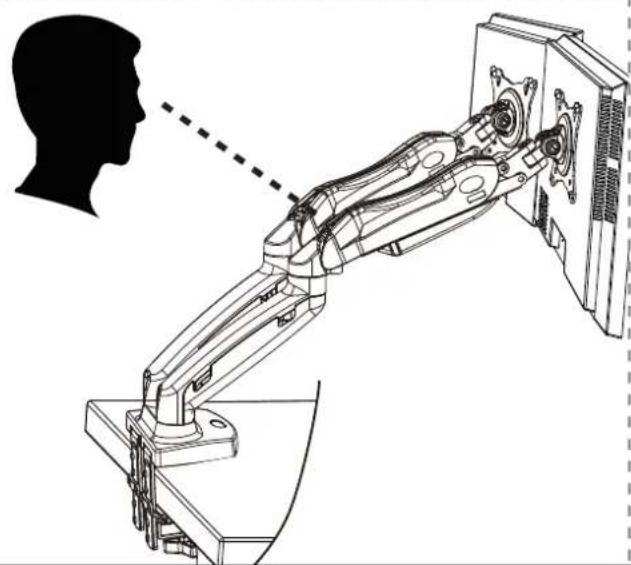

Étape 4 Régler la Tension du Ressort à Gaz

Assurez-vous que le bras est maintenu en position horizontale (parallèle au bureau) pendant le réglage. Si vous ne le faites pas, vous risquez de rencontrer des difficultés de réglage ou d'endommager le support.

1. SI le bras du ressort à gaz se soulève lorsque le moniteur est fixé, maintenez le bras en position horizontale tout en utilisant la grande clé Allen (E2) pour tourner le boulon de réglage dans le sens des aiguilles d'une montre, afin de RÉDUIRE la tension du bras.

2. SI le bras du ressort à gaz s'abaisse lorsque le moniteur est fixé, maintenez le bras en position horizontale tout en utilisant la grande clé Allen (E2) pour tourner le boulon de réglage dans le sens inverse des aiguilles d'une montre, augmentant ainsi la tension du bras.

⚠ AVERTISSEMENT!

Le bras du ressort à gaz est sous pression et doit être manipulé avec précaution. Si vous ne suivez pas les instructions, vous risquez d'endommager le support et/ou de vous blesser.

Sens horaire pour réduire la tension

eaire pour a tension + Sens an augmen E2 Gran

Sens anti-horaire pour augmenter la tension

Grande clé Allen

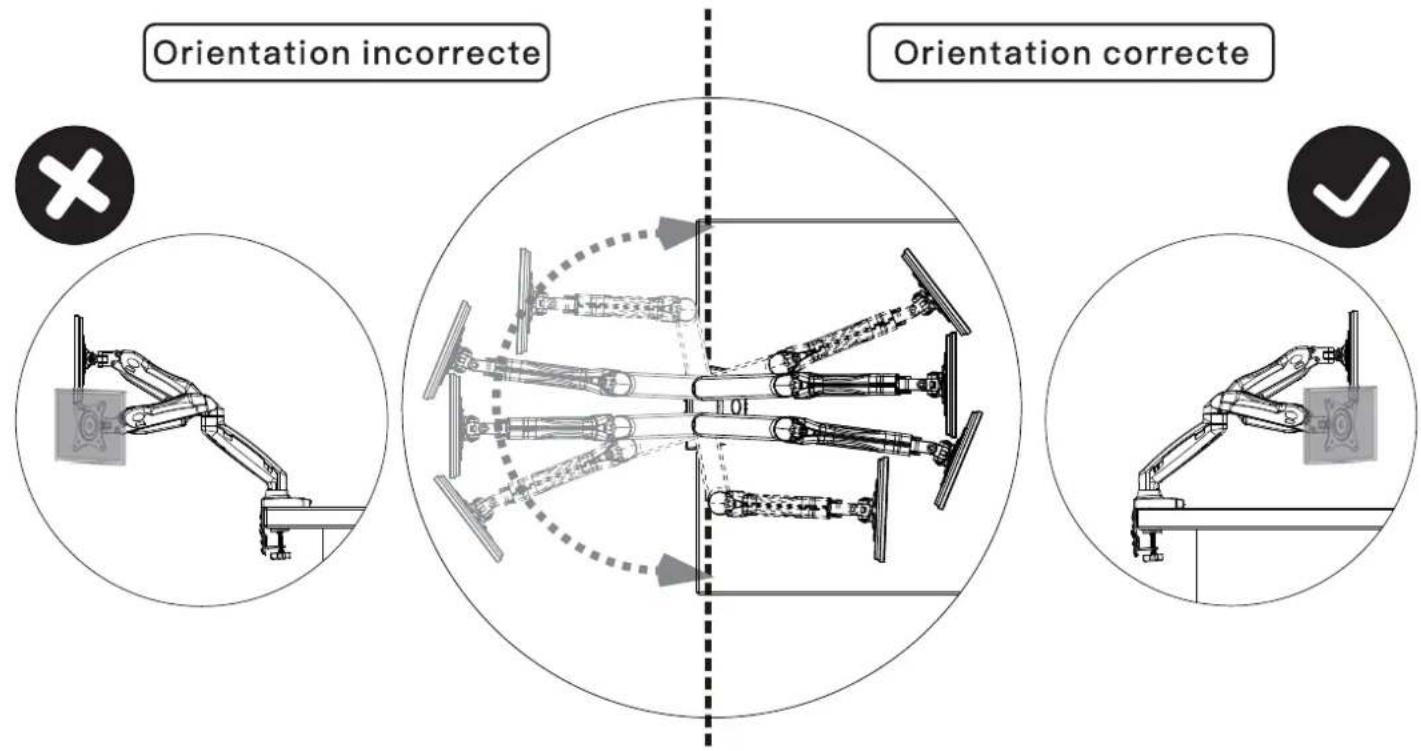

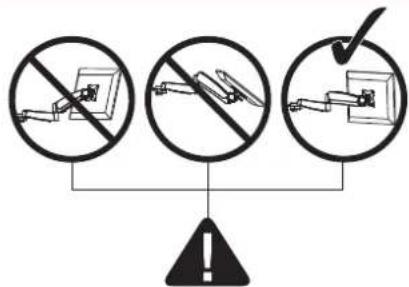

Étape 5 Restriction de Rotation

Orientation incorrecte Orientation correcte

Pour assurer une bonne stabilité, les moniteurs et les bras doivent rester au-dessus du bureau. Le non-respect de cette consigne peut entraîner des dommages matériels ou des blessures.

Matériels fournis pour les étapes 6

3/16 po (5mm)

Grande clé Allen

E2 (x1)

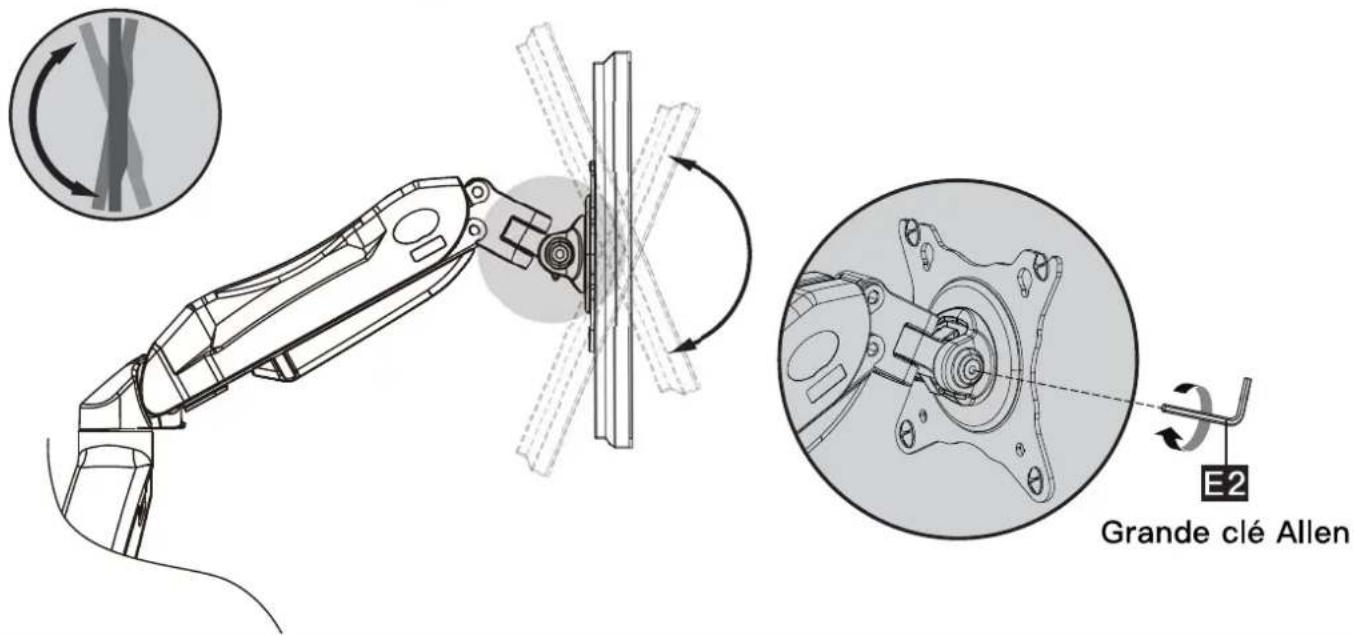

Étape 6 Ajuster le moniteur à l'angle d'inclinaison approprié

Utilisez la clé Allen (E2) pour desserrer et serrer et l'angle d'inclinaison.

E2 Grande clé Allen

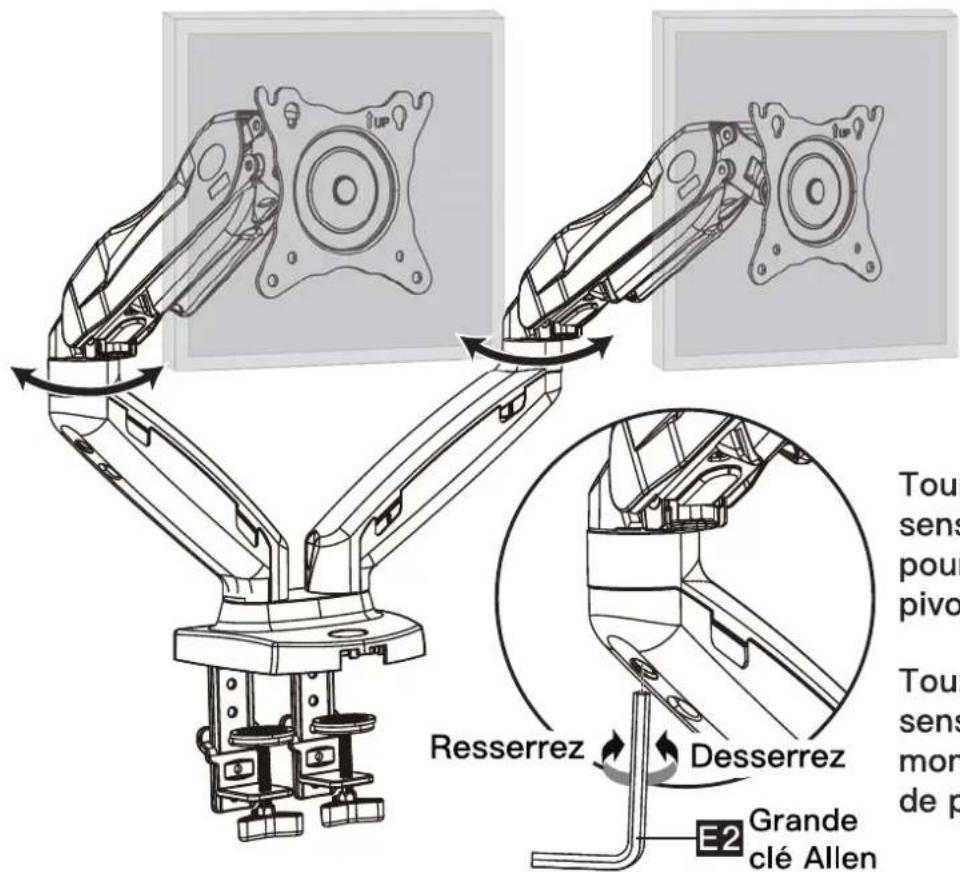

Étape 7 Réglage de l'orientation

Tour sens pour pivo Tour sens mon de p E2 Grande clé Allen

ATTENTION :

Ne serrez pas trop les boulons.

Tournez la vis de réglage dans le sens des aiguilles d'une montre pour augmenter la tension de pivotement.

Tournez la vis de réglage dans le sens inverse des aiguilles d'une montre pour réduire la tension de pivotement.

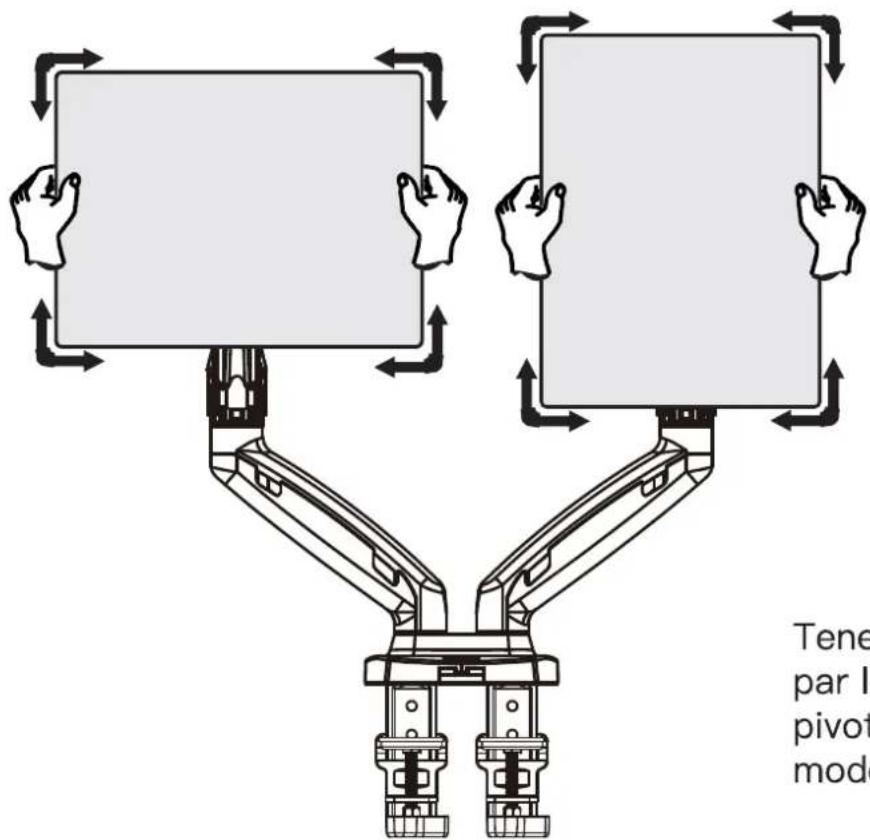

Étape 8 Restriction de Rotation

Tene par I pivot mode

Tenez fermement le moniteur par les bords et faites-le pivoter du mode Paysage au mode Portrait.

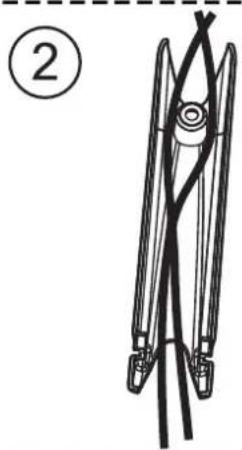

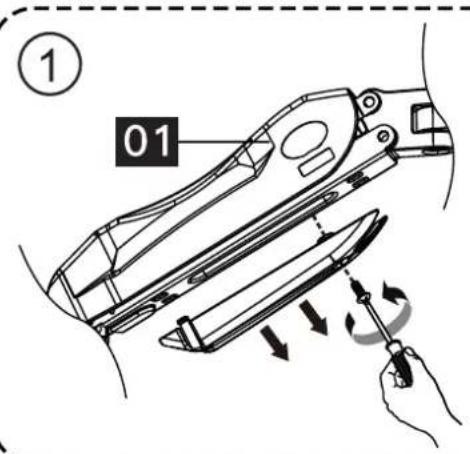

Étape 9 Acheminer des câbles le long du bras

① 01
