Type de produit	Support haut-parleur
Marque	ErgoAV
Modèle	ERSSM2-01B
Quantité	2 supports par paquet
Capacité de charge maximale	5 kg (11 lbs) par support
Matériau principal	Acier avec finition
Type de montage	Sol
Compatibilité des enceintes	Enceintes de bibliothèque avec fond plat ou inserts filetés (M4, M5, 1/4"-20)
Options de montage	4 options (A, B, C, D) selon le type d’enceinte
Fixation au sol	Pointes antidérapantes ou couvercles en plastique inclus
Accessoires inclus	Pointes, couvercles, boulons, clé Allen, rondelles, écrous, plaques de montage
Outils nécessaires	Tournevis Phillips (non inclus)
Instructions	Notice de 26 pages incluse
Entretien	Nettoyer avec un chiffon sec doux
Sécurité	Ne pas dépasser la charge maximale ; vérifier régulièrement les fixations
Réparabilité	Pièces de rechange disponibles via support technique [phone] ou [e-mail]
Service client	[e-mail]

FOIRE AUX QUESTIONS - ERSSM2-01B ErgoAV

Quel est le poids maximum supporté par le support ErgoAV ERSSM2-01B ?

Le poids maximum est de 5 kg (11 lbs) par haut-parleur. Ne pas dépasser cette limite.

Quels types de haut-parleurs sont compatibles ?

Ce support est conçu pour les enceintes de bibliothèque avec fond plat ou avec inserts filetés M4, M5, 1/4"-20. Quatre options de montage sont fournies.

Comment installer les pointes antidérapantes ?

Insérez les pointes [A] dans les trous de la base [01]. Vous pouvez utiliser les couvercles [B] pour protéger les sols.

Puis-je ajuster la hauteur des supports ?

La hauteur est fixe après assemblage des poteaux inférieur et supérieur. Aucun réglage continu n'est disponible.

Les supports sont-ils vendus par paire ?

Oui, le modèle ERSSM2-01B contient deux supports complets.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service clientèle au (877) 419–7832 ou par email à [e-mail]. Ne pas utiliser de pièces endommagées.

Comment fixer une enceinte avec un seul insert fileté au centre ?

Utilisez l'option D : fixez le boulon M6 x 12mm [M] ou le boulon #6-32 [N] dans l'insert, puis vissez la plaque à 90 degrés [07] avec les écrous.

Puis-je utiliser ces supports pour des enceintes plus lourdes que 5 kg ?

Non, cela est dangereux. Le support pourrait se déformer ou tomber, causant des dommages ou blessures.

Comment nettoyer les supports ?

Utilisez un chiffon sec doux. Évitez les produits chimiques aggressifs.

Y a-t-il une garantie ?

La notice ne mentionne pas de garantie spécifique. Contactez ErgoAV pour plus d'informations.

MODE D'EMPLOI ERSSM2-01B ErgoAV

Importantes Consignes De Sécurité

• Veuillez lire entièrement ces instructions avant de tenter l'installation. Si vous ne comprenez pas les instructions ou si vous avez des doutes ou des questions, veuillez contacter le service clientèle à l'adresse suivante : [e-mail].
• Toutes les pièces et le matériel inclus ne seront pas utilisés.
• Ne pas utiliser ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. En cas d'incompréhension des instructions ou pour toute autre question, veuillez contacter le service clientèle à l'adresse suivante [e-mail].
• Ce produit peut contenir des pièces mobiles. Utilisez-le avec précaution.
• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne so mmes pas responsables des do mmages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.

Restrictions de Poids

Si votre haut-parleur pèse plus, ce support n'est PAS compatible.

AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce support d'enceinte est destiné à être utilisé uniquement dans les limites de poids maximales indiquées. L'utilisation de produits plus lourds que les poids maximaux indiqués peut entraîner une défaillance du support et de ses accessoires, ce qui peut causer des dommages ou des blessures.

Outils Nécessaires (Non Inclus)

Tournevis Phillips

Pièces et Matériel Fournis

AVERTISSEMENT:

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre support technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].

- Veuillez noter : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis
			Poteau de Support Inférieur [02] X 2
Base [01] X 2			Poteau de Support Supérieur [03] X 2
Couverture décorative [04] X 2	Support d'enceinte [05] X 2	Plaque étroite [06] X 2	Plaque à 90 degrés [07] X 2
Pointes [A] X 8	Couvercle [B] X 8	Boulon Hexagonal Intérieur M6 x 25mm [C] X 2	M4 Clé Allen [D] X 1	Rondelle en plastique [E] X 2
		[BYSC]	[CXAD]	[S448]
Écrou en plastique [F] X 2	Boulon 1/4" x 13.5mm [G] X 2	Boulon M5 x 8mm [H] X 2	Boulon M5 x 12mm [I] X 4	Boulon 1/4"-20 x 18mm [J] X 4
	[82C2]	[YWW2]	[0223]
Boulon M4 x 12mm [K] X 4	Rondelle M6 [L] X 4	Boulon M6 x 12mm [M] X 2	Boulon #6-32 x 1 1/4" [N] X 2	Rondelle #6 [O] X 2
Écrou #6-32 [P] X 2

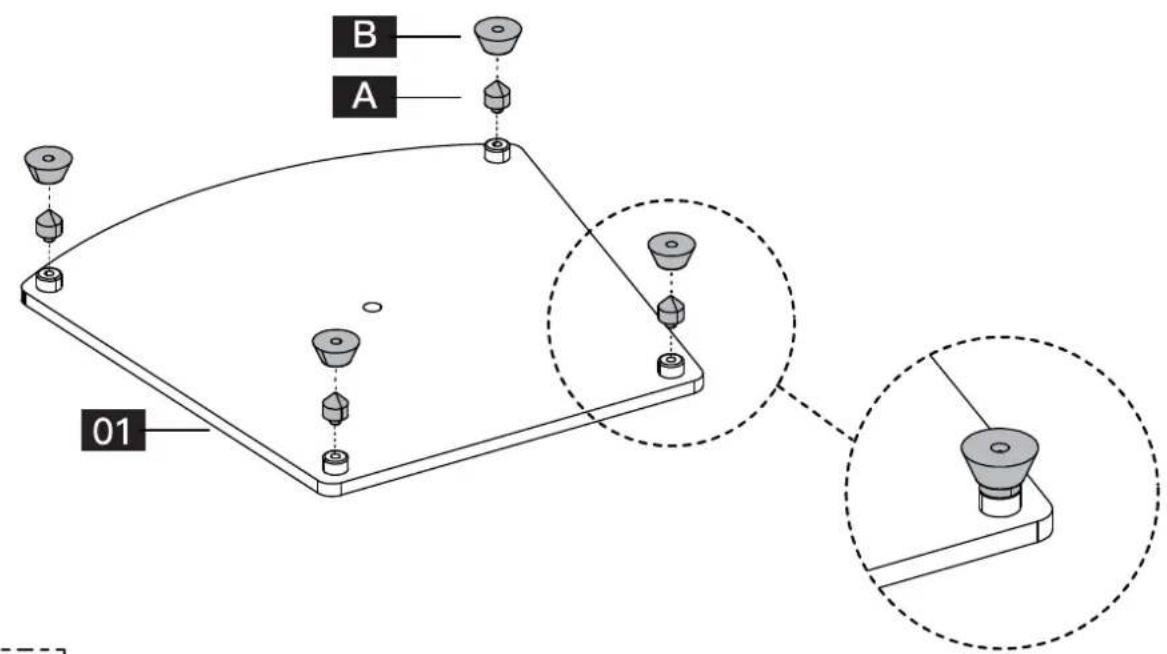

Étape 1 Assembler les pointes à la base

Montage des Pointes [A] et des Couvercles [B] sur la Base [01].

REMARQUE : Les Couvertures [B] peuvent être utilisées comme alternative si les Pointes [A] endommagent les sols.

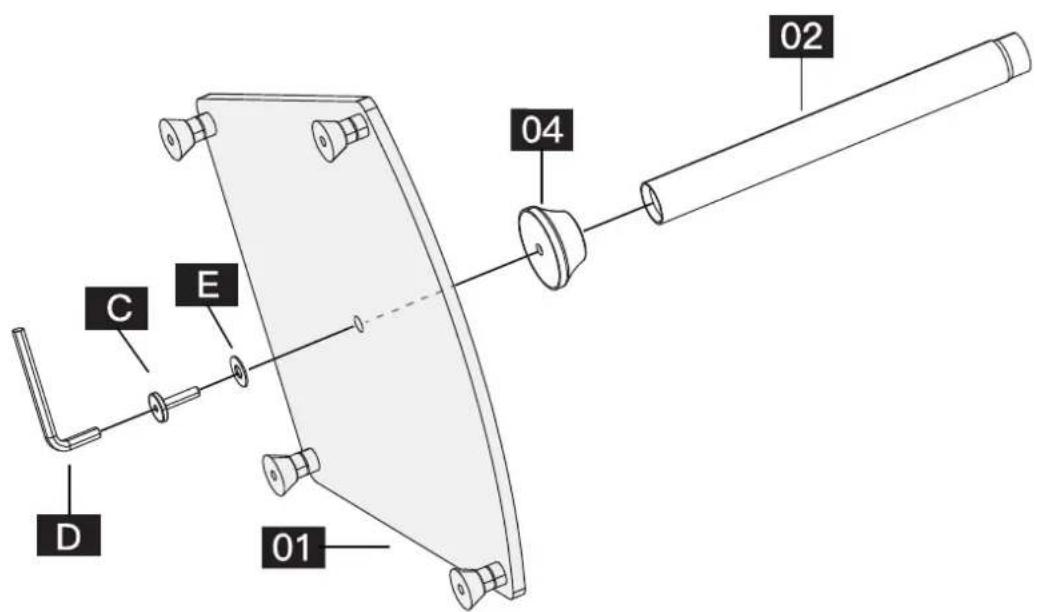

Étape 2 Assembler le pilier à la base

Verrouillez [C], [E], [04], [02] sur la Base [01] avec la clé Allen [D].

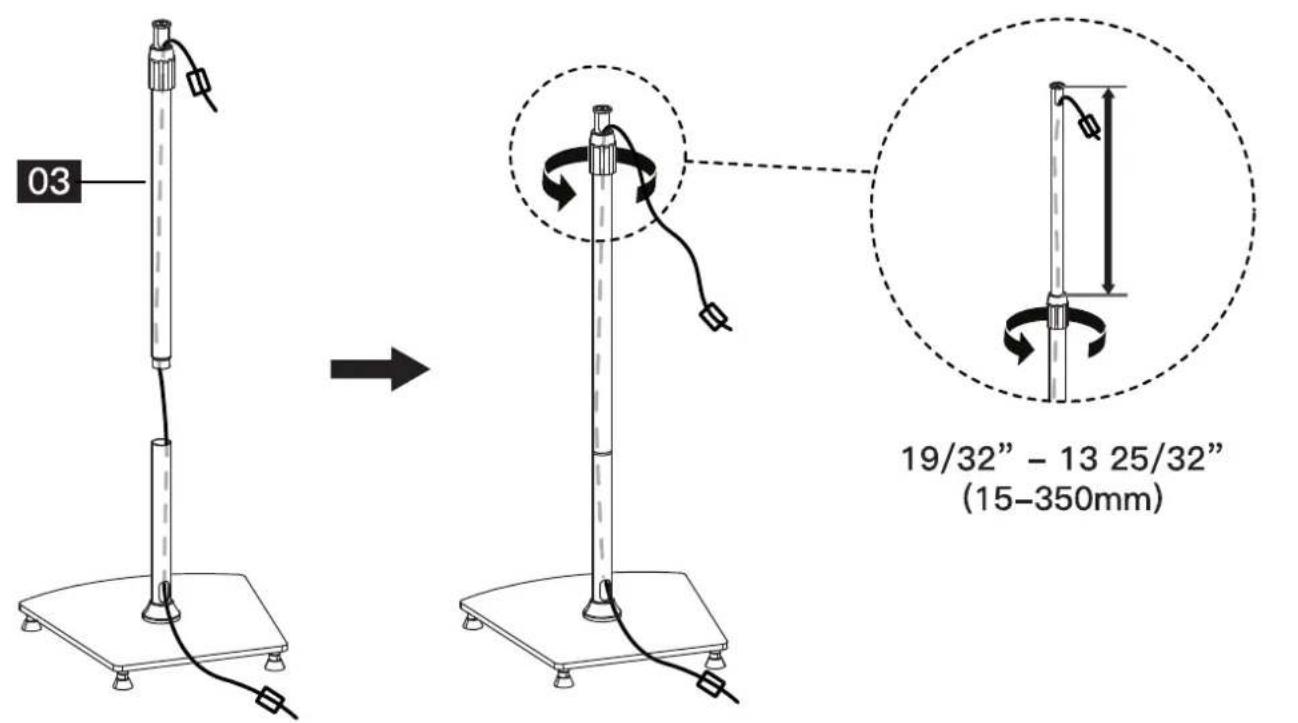

Étape 3 Assemblez le poteau de support supérieur au poteau de support inférieur

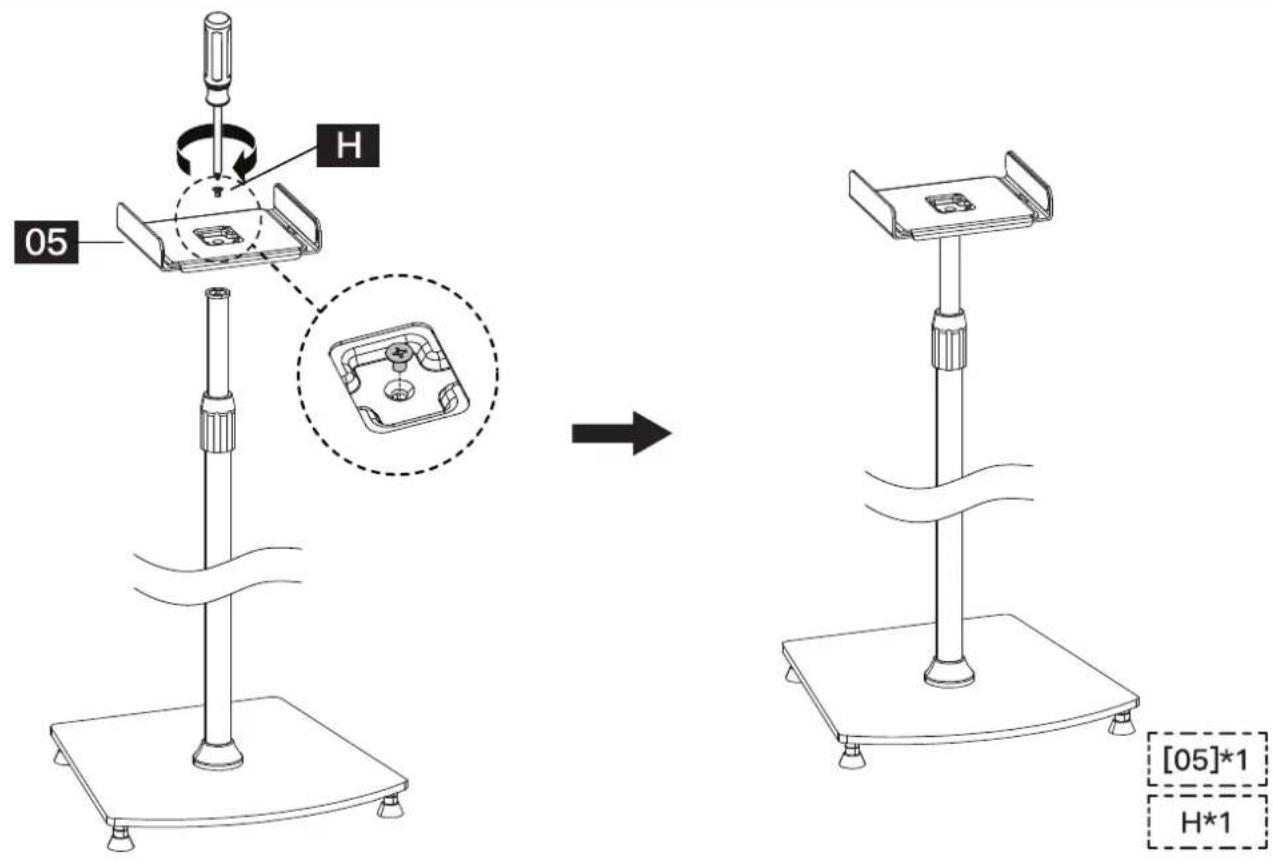

Étape 4 Fixez le support du haut-parleur au poteau de support supérieur

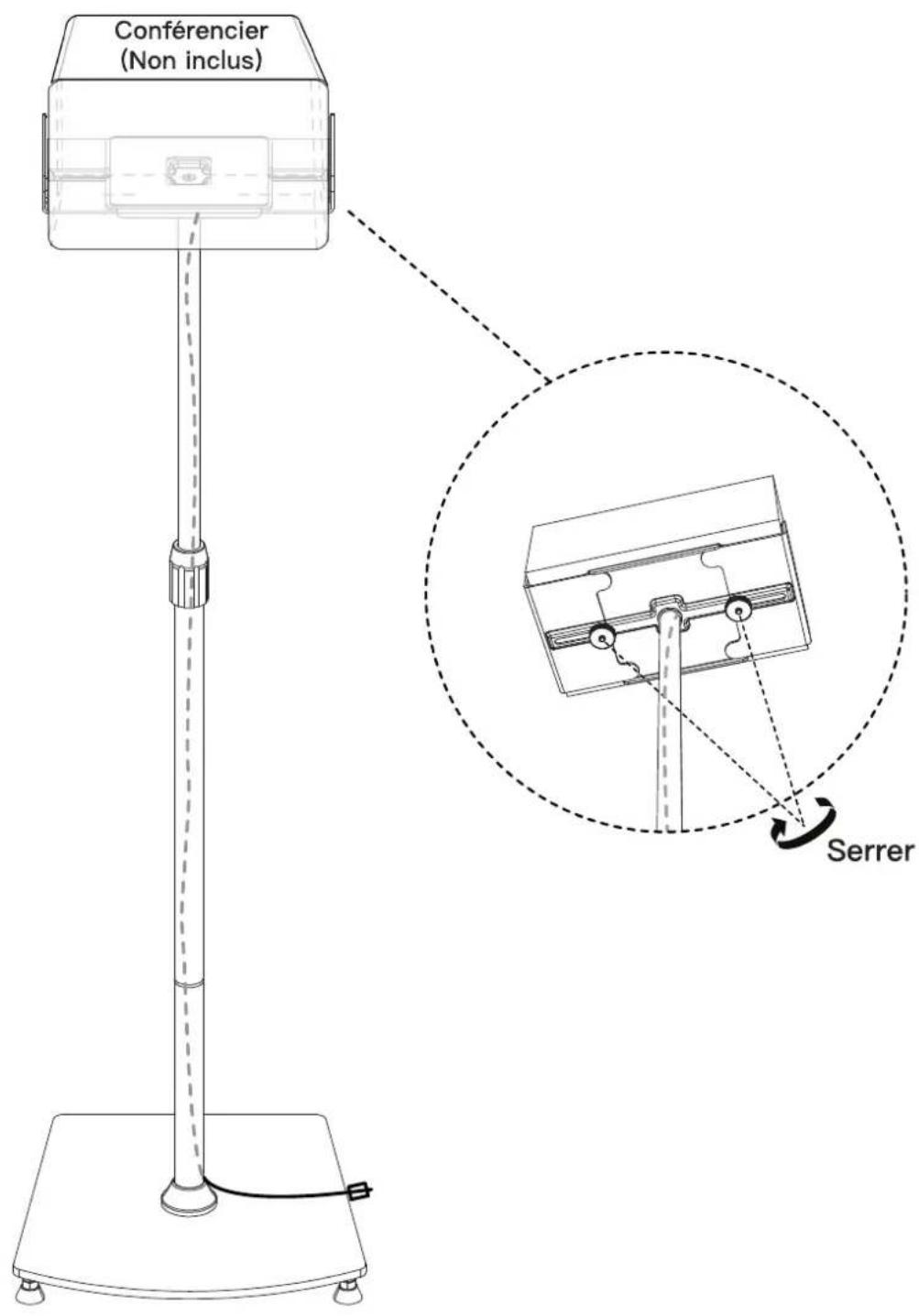

Option de haut-parleur A : Compatible avec la plupart des haut-parleurs d'étagère

Option de haut-parleur B : haut-parleur avec deux inserts filetés

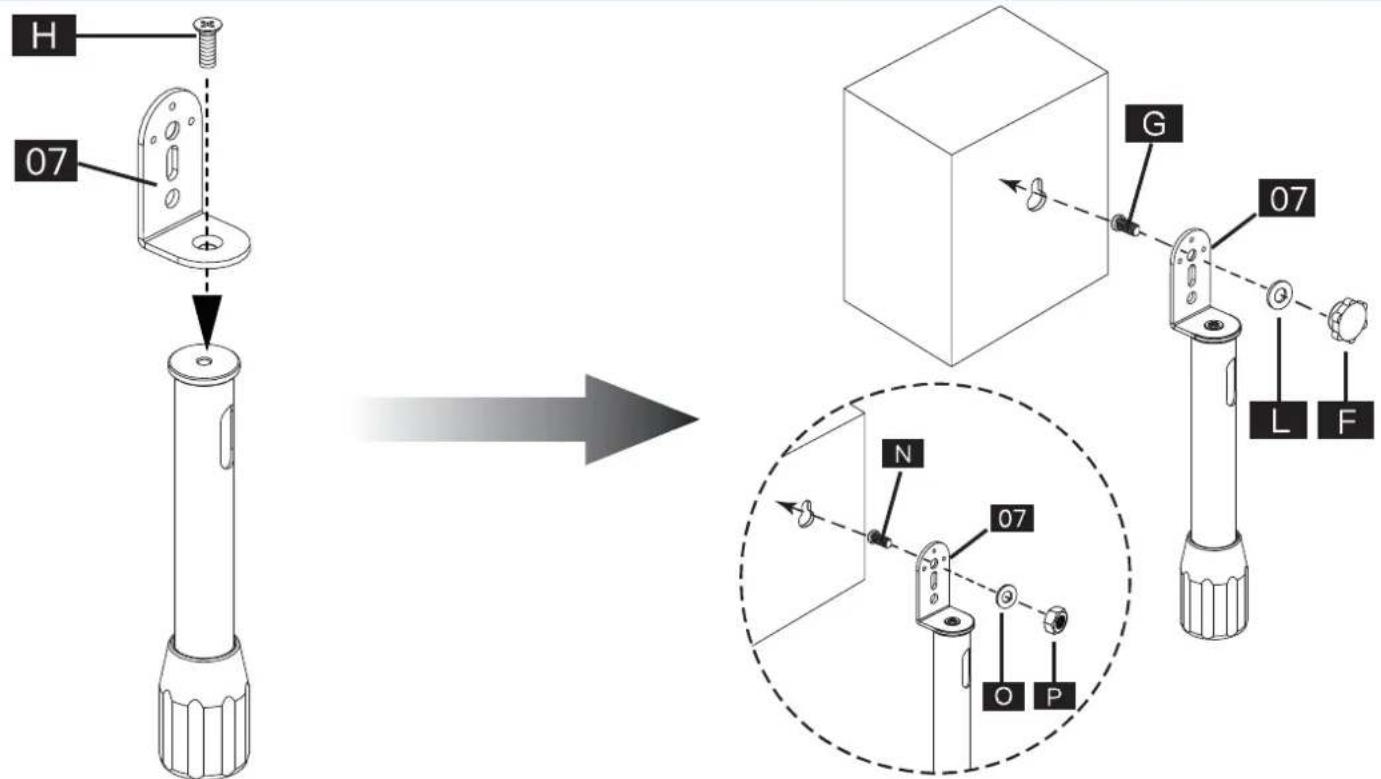

Option de haut-parleur C : haut-parleur avec insert de trou de serrure

1. Insérez le boulon [G]/[N] à travers une plaque de 90 degrés [07]. 2. Écrou en plastique fileté [F]/[P] pour boulon [G]/[N]. 3. Insérez le boulon [G]/[N] dans le trou de serrure et fixez l'écrou en plastique [F]/[P]. 4. Utilisez la rondelle [L]/[O] pour ajuster la longueur du boulon [F]/[P] si nécessaire.

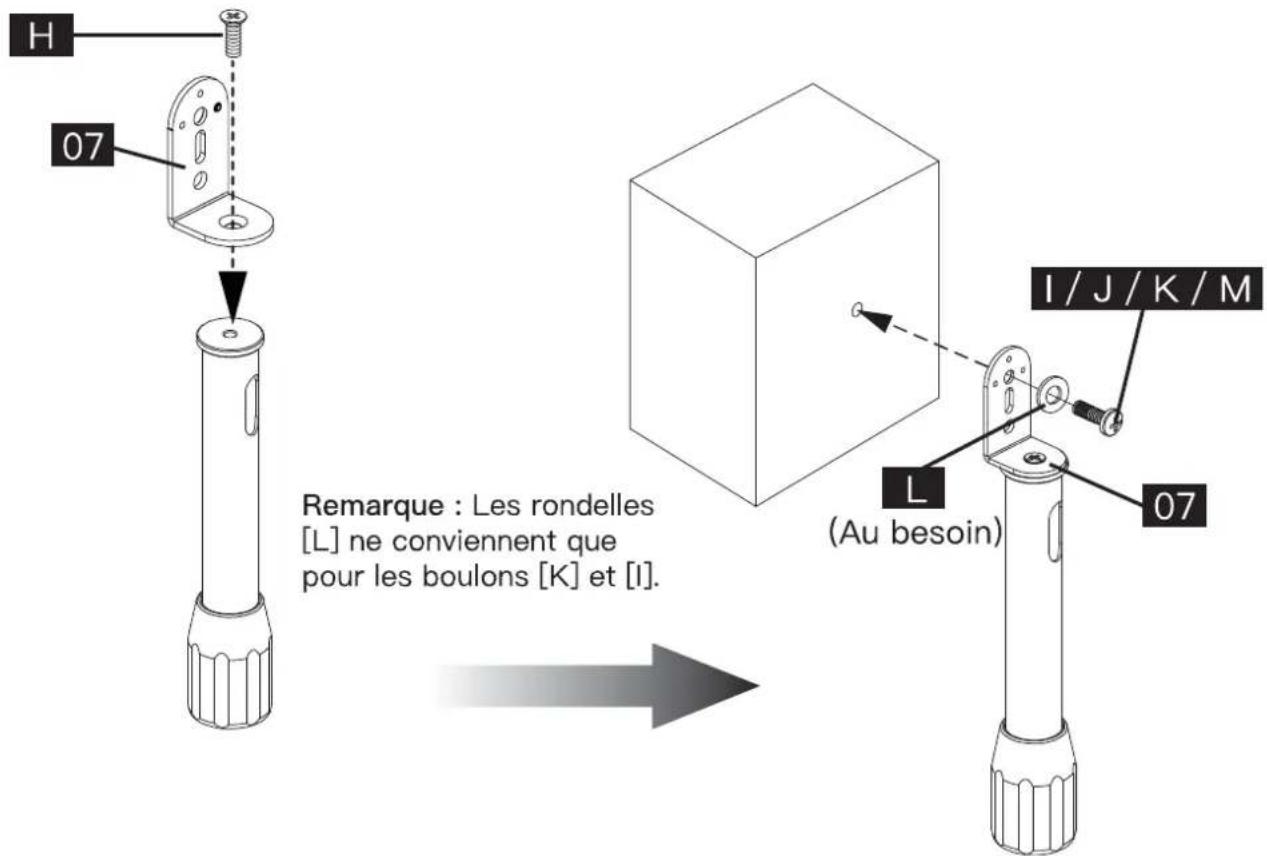

Option de haut-parleur D : haut-parleur avec un insert fileté

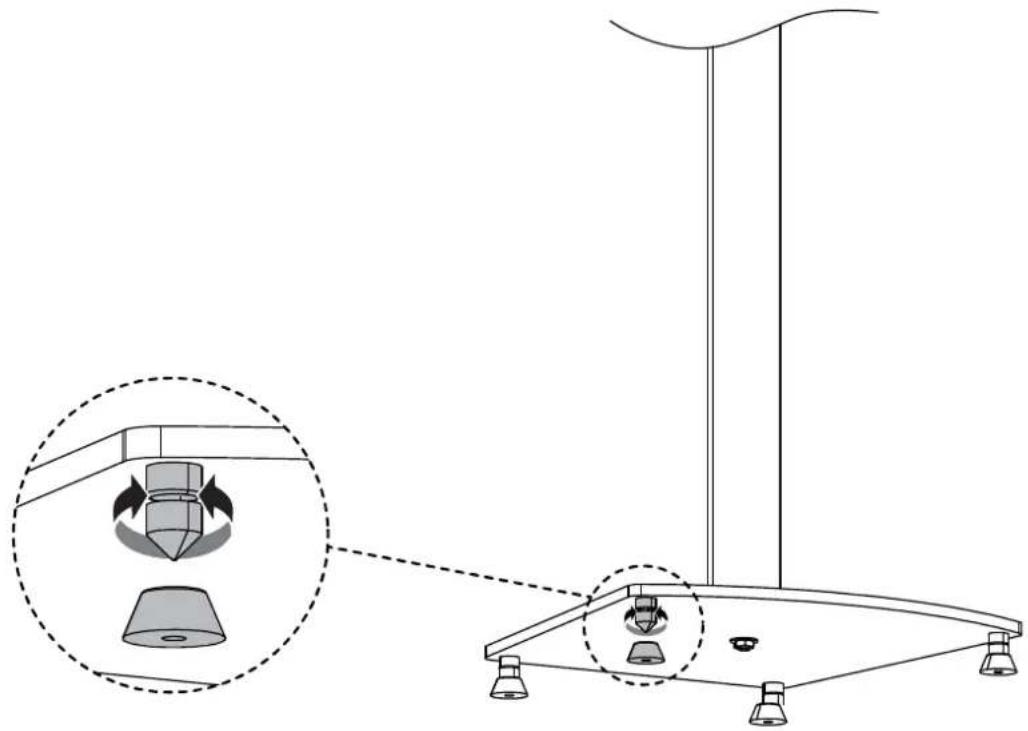

Étape 6 (Optionnel) Ajuster le niveau de base

Pour mettre à niveau et stabiliser la base, vous pouvez retirer le couvercle [B] (si nécessaire) et faire tourner la pointe [A]. Répétez sur chaque coin si nécessaire.

Pour mettre à niveau et stabiliser la base, vous pouvez retirer le couvercle [B] (si nécessaire) et faire tourner la pointe [A]. Répétez sur chaque coin si nécessaire.
