ERMMS1-01B - Support mural TV ErgoAV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural TV
Marque	ErgoAV
Modèle	ERMMS1-01B
Compatibilité VESA	75 x 75 mm à 200 x 200 mm (max 7 7/8 x 7 7/8 pouces)
Poids maximal supporté	Non spécifié dans la notice (se référer aux avertissements)
Matériau	Acier
Inclinaison réglable	Oui, avec outil Allen fourni (5/32 po)
Nivellement réglable	Oui, à l'aide d'une clé (non incluse)
Types de mur compatibles	Montants en bois (cloison sèche autorisée) et béton massif (épaisseur ≥ 140 mm)
Installation requise	Perçage, détecteur de montants, niveau, clé à douille, foret bois 5,5 mm ou béton 10 mm
Pièces fournies	Plaque murale, supports TV, tire-fonds, ancrages béton, boulons TV, entretoises, rondelles, outil Allen, gabarit
Garantie	Non spécifiée
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou corrosifs.
Sécurité	Ne pas dépasser le poids maximum indiqué. Ne pas installer dans une cloison sèche seule. Le mur doit supporter 4 fois le poids total. Utiliser uniquement sur mur à ossature bois ou béton massif.
Pièces détachées et réparabilité	Contacter le service technique au [phone] ou [e-mail] pour obtenir des pièces de rechange.
Informations générales	Support mural TV avec réglages d'inclinaison et de nivellement. Pour usage intérieur uniquement. Outils non inclus : détecteur de montants, alène, mètre ruban, crayon, perceuse, niveau, tournevis cruciforme, forets, clés à douille.

FOIRE AUX QUESTIONS - ERMMS1-01B ErgoAV

Mon téléviseur est compatible avec ce support ?

Vérifiez les dimensions VESA de votre TV (distance entre les trous de fixation au dos). Ce support accepte les motifs VESA de 75x75 mm à 200x200 mm. Si votre TV a un motif inférieur à 75x75 mm ou supérieur à 200x200 mm, il n'est pas compatible.

Quel est le poids maximum que ce support peut supporter ?

La notice ne précise pas explicitement de poids maximum, mais indique de ne pas dépasser le poids maximum indiqué. Généralement, pour un support VESA 200x200, la capacité est d'environ 35 kg. Contactez le support technique pour confirmation.

Puis-je installer ce support sur un mur en placoplâtre (cloison sèche) seul ?

Non, ce support NE DOIT PAS être installé dans une cloison sèche seule. Il nécessite un montant en bois ou un mur en béton massif. Si votre mur est en placoplâtre, vous devez impérativement fixer le support sur un montant.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'une alène, d'un mètre ruban, d'un crayon, d'une perceuse électrique, d'un niveau, d'un tournevis cruciforme, d'un foret à bois de 7/32 po (5,5 mm) pour les montants en bois, d'un foret à béton de 3/8 po (10 mm) et d'une clé à douille de 1/2 po (13 mm). Pour l'inclinaison, une clé Allen de 5/32 po (4 mm) est fournie.

Comment installer le support sur un mur en béton ?

Suivez l'étape 3B : percez deux trous de 3/8 po (10 mm) à au moins 3 po (75 mm) de profondeur, enfoncez les ancrages en béton fournis, puis fixez la plaque murale avec les tire-fonds en les serrant à l'aide d'une clé à douille (ne pas utiliser de perceuse).

Mon téléviseur a un dos incurvé, comment le fixer ?

Utilisez des entretoises (pièces G1/G2) pour créer un espace suffisant entre le TV et la plaque frontale, afin que la courbure n'interfère pas. Reportez-vous à l'option B de l'étape 2.

Comment régler l'inclinaison du téléviseur une fois installé ?

Desserrez légèrement les deux écrous d'inclinaison (identifiés T) à l'aide de la clé Allen fournie (5/32 po), inclinez le TV à l'angle souhaité, puis resserrez les écrous. Ne desserrez pas trop pour éviter que le TV ne tombe.

Comment mettre le téléviseur de niveau après installation ?

Desserrez légèrement l'écrou de nivellement (identifié L) à l'aide d'une clé (non fournie, 1/2 po ou 13 mm), ajustez le niveau du TV, puis resserrez l'écrou. Ne serrez pas trop pour ne pas endommager le mécanisme.

Que faire si je n'ai pas toutes les vis nécessaires pour mon téléviseur ?

Contactez le service clientèle au [phone] ou par email à [e-mail] pour obtenir des vis de remplacement. Le kit inclut plusieurs tailles (M4, M5, M6, M8) avec différentes longueurs.

Puis-je utiliser ce support à l'extérieur ?

Non, ce support est conçu pour une utilisation intérieure uniquement. Ne pas l'exposer à l'humidité ou aux intempéries.

MODE D'EMPLOI ERMMS1-01B ErgoAV

DANGER ! Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si les instructions ne vous semblent pas claires ou si vous avez des questions, veuillez contacter notre service d'assistance technique au (877) 419–7832 ou notre service clientèle à l'adresse [e-mail].
ATTENTION : L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner une instabilité et des blessures possibles.

• N'utilisez pas ce produit à des fins qui ne sont pas explicitement spécifiées dans ce manuel. Ne dépassez pas la capacité de charge. Nous ne sommes pas responsables des dommages ou blessures causés par un montage incorrect, un assemblage incorrect ou une utilisation inappropriée.
• Ce produit est conçu pour être utilisé dans les murs à ossature de bois et les murs en béton massif. – NE PAS installer dans une cloison sèche seule
• Le mur doit être capable de supporter quatre fois le poids du TV et du support combinés.
• Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, tel que décrit dans ces instructions. N'utilisez pas d'accessoires non recommandés par le fabricant.
• Ne pas utiliser à l'extérieur.
• Acheminez correctement les cordons et les câbles pour éviter tout dommage mécanique.
  • SAUVEGARDER CES INSTRUCTIONS

Restrictions de poids

Si votre TV pèse plus lourd, n'utilisez pas ce produit.

! AVERTISSEMENT

NE PAS dépasser le poids maximum indiqué. Ce système de montage est destiné à être utilisé uniquement dans les limites des poids maximaux indiqués. L'utilisation de produits plus lourds que les poids maximums indiqués peut entraîner une défaillance du support et de ses accessoires, causant des dommages et/ou des blessures.

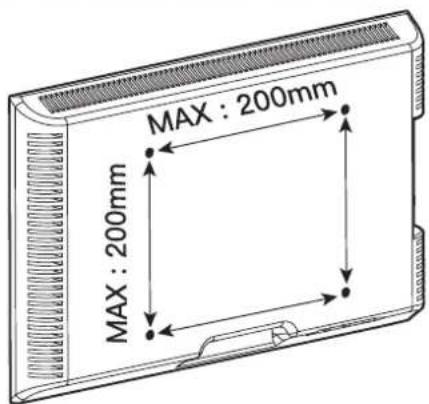

Vérifiez le modèle VESA de votre TV avant l'installation

75 mm ≈ 3 po

100 mm ≈ 4 po

200 mm ≈ 7 7/8 po

Minimum : 75mm x 75mm / 3 pouce x 3 pouce (W x H)

Maximum : 200mm x 200mm / 7 7/8 pouce x 7 7/8 pouce (W x H)

Si le motif VESA de votre Téléviseur est inférieur à 75mm x 75mm ou supérieur à 200mm x 200mm, ce support n'est PAS COMPATIBLE avec votre Téléviseur.

Veuillez contacter notre support technique au (877) 419–7832 ou [e-mail] pour trouver un support compatible.

Outils nécessaires (non inclus)

Détecteur de goujons

Ailette

Mètre ruban

Crayon

Perceuse électrique

Niveau

Tournevis cruciform

Perceuse à bois de 7/32 po (5,5 mm)

Clé à douille de Clé à douille de 3/8 po (10 mm) 1/2 po (13 mm)

(Nécessaire pour les installations en béton)

Foret à béton de 3/8 po (10mm)

Marteau-pi-queur

Vérifiez la construction de vos murs

ATTENTION

NE PAS installer dans une cloison sèche seule

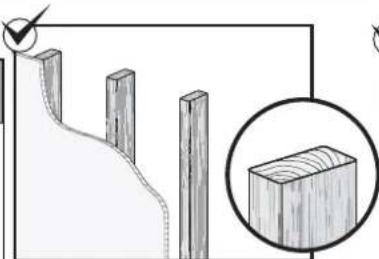

Montants en bois (avec cloison sèche)

Si vous n'êtes pas sûr de la construction du mur, veuillez contacter notre ligne d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

Pièces et matériel fournis

AVERTISSEMENT : Ce produit contient des petits objets susceptibles de présenter un vue d'étouffement en cas d'ingestion.

Avant de commencer l'assemblage, vérifiez que toutes les pièces sont incluses et en bon état. N'utilisez pas de pièces endommagées ou défectueuses. Si vous avez besoin de pièces de rechange, veuillez contacter notre ligne d'assistance technique au (877) 419–7832 ou le service clientèle à l'adresse [e-mail] pour trouver un support compatible.

VEUILLEZ NOTER : le matériel inclus dans cet ensemble ne sera pas utilisé en totalité.

Pièces et matériel fournis pour l'étape 1

02 x4
Support d'extension

Boulon
M6×12mm
[H1] X4
Écrou
M6
[H2] X4

Étape 1 Choisissez la combinaison qui convient à votre modèle de trou VESA

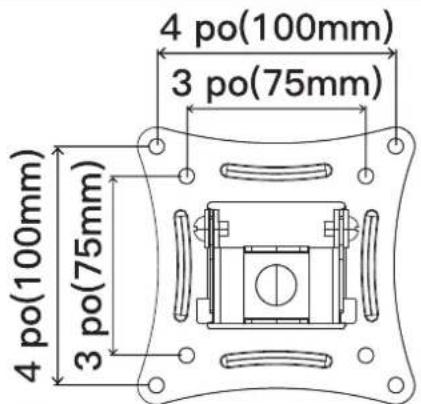

Option A : Il n'est pas nécessaire de fixer les supports d'extension à la plaque frontale. Passez à la page 06

Pour le modèle de trou VESA : 3 x 3 po/75 x 75mm 4 x 4 po/100 x 100mm

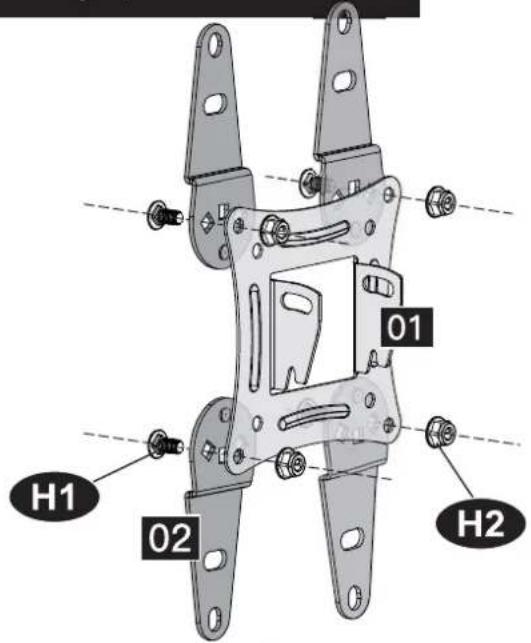

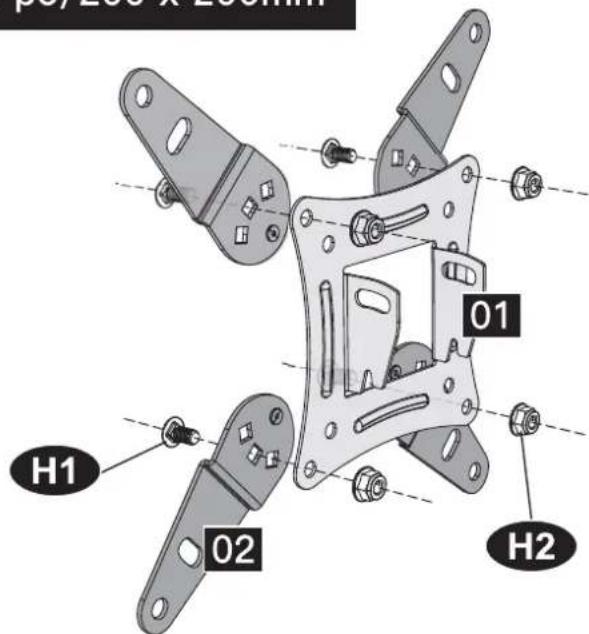

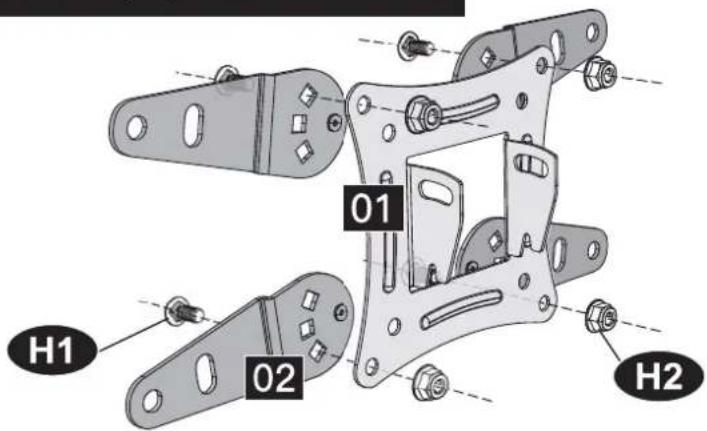

Option B : Il faut fixer les supports d'extension à la plaque frontale. Voir Fig. 1 à Fig. 3

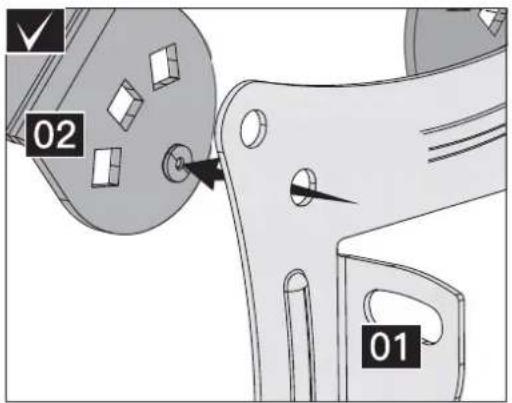

REMARQUE :

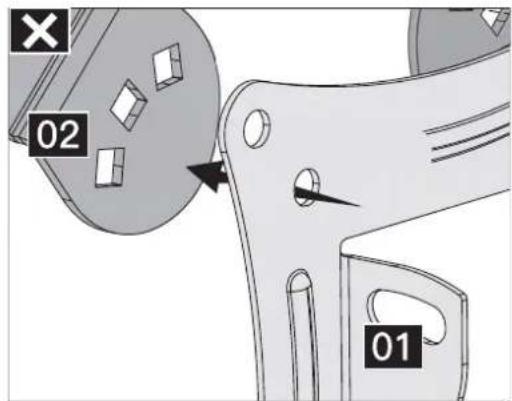

La petite bosse du support d'extension [02] doit être alignée avec le trou de la plaque frontale [01].

Ne serrez pas fermement les boulons [H1] et les écrous [H2] avant d'avoir terminé l'étape 2.

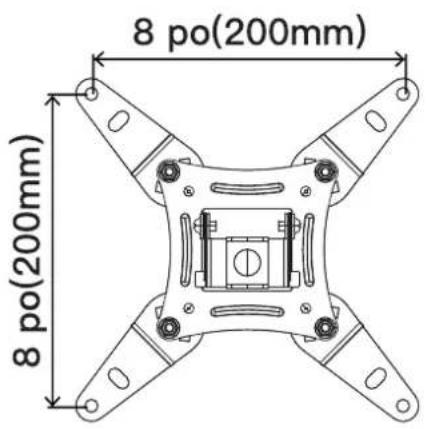

Fig. 1 Pour le modèle de trou VESA : 8 x 8 po/200 x 200mm

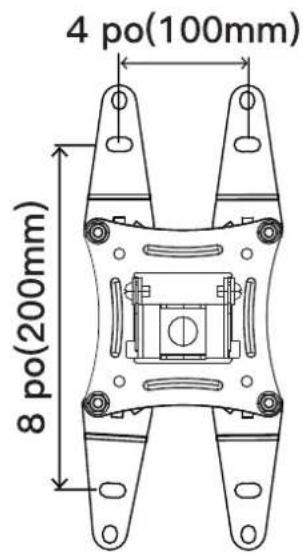

Fig. 2 Pour le modèle de trou VESA : 4 x 8 po/100 x 200mm

Fig. 3 Pour le modèle de trou VESA : 8 x 4 po/200 x 100mm

Pièces et matériel fournis pour l'étape 2

04 Rondelles

05 Entretoises [Si nécessaire]

REMARQUE : Les rondelles et les entretoises sont indiquées en taille réelle.

[B1] x4
M4/M5

[B2] x4
M6/M8

[G1] x4
8.5×18×2.5mm

[G2] x8
8.5×18×10mm

06 Boulons de TV [Une seule taille de boulon convient à votre TV]

REMARQUE : la vis est représentée à sa taille réelle.

M4

M4 x 12mm
[C1] x4

M4 x 30mm
[C2] x4

M5

M5 x 25mm

[D] x4
M6

M6 x 15mm
[E1] x4

Étape 2 Fixez les Supports TV sur le TV

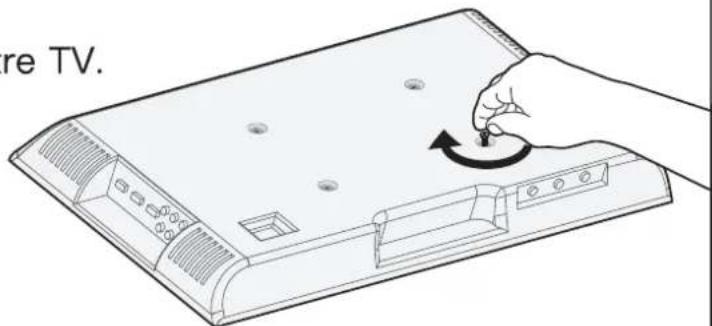

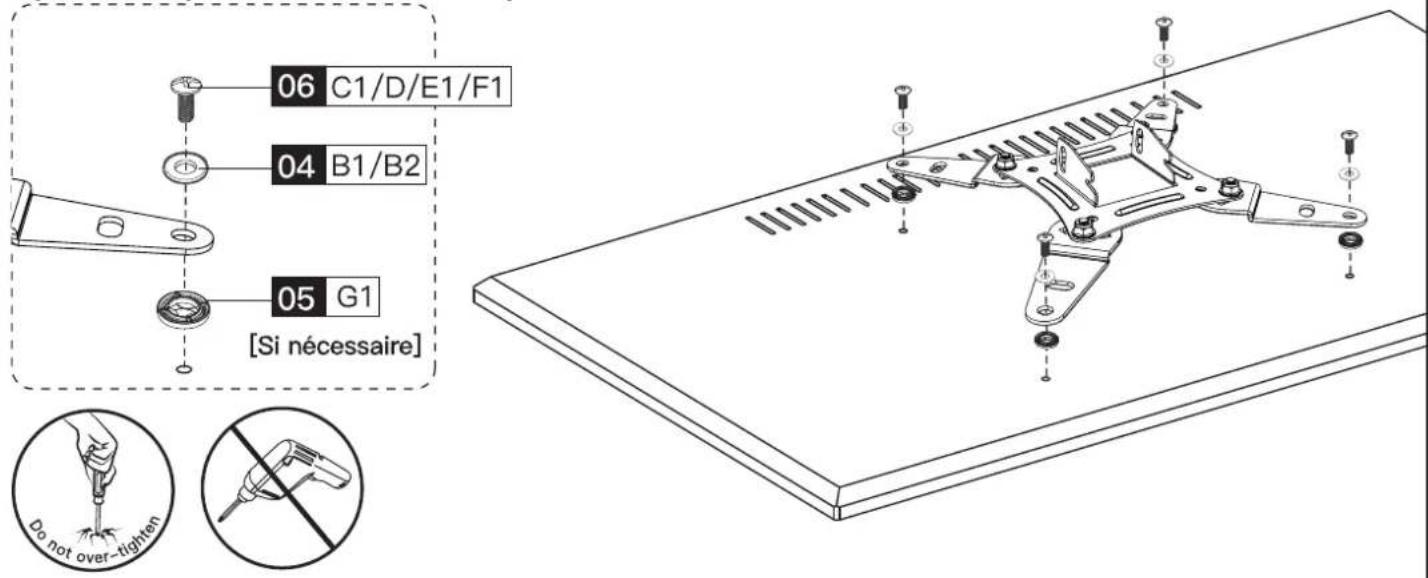

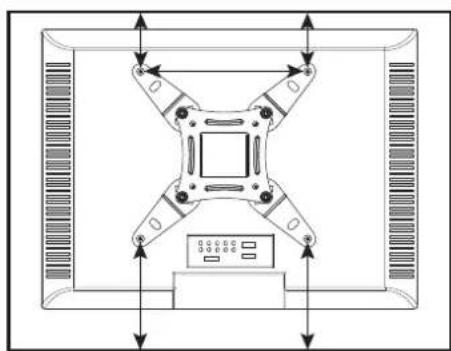

Sélectionnez les Boulons de TV

Une seule taille de boulon convient à votre TV.

M4

M5

M6

M8

O

O

O

O

REMARQUE : Ne serrez pas trop les boulons de TV pour ne pas l'endommager.

Longueur de la vis : vérifiez que le filetage est correctement engagé avec les boulons ou la combinaison vis/entretoises. Nous recommandons un engagement du filetage sur au moins 5 tours.

- Trop court, le TV ne sera pas maintenu.

- Trop long, le TV sera endommagé.

VEUILLEZ NOTER : lors de l'utilisation des entretoises, il est important de noter qu'elles peuvent être utilisées sur plusieurs couches (c'est-à-dire empilées). Si vous rencontrez des difficultés pour comprendre comment installer les boulons ou les entretoises du TV, veuillez contacter notre service d'assistance technique au [phone] ou notre service clientèle à l'adresse [e-mail].

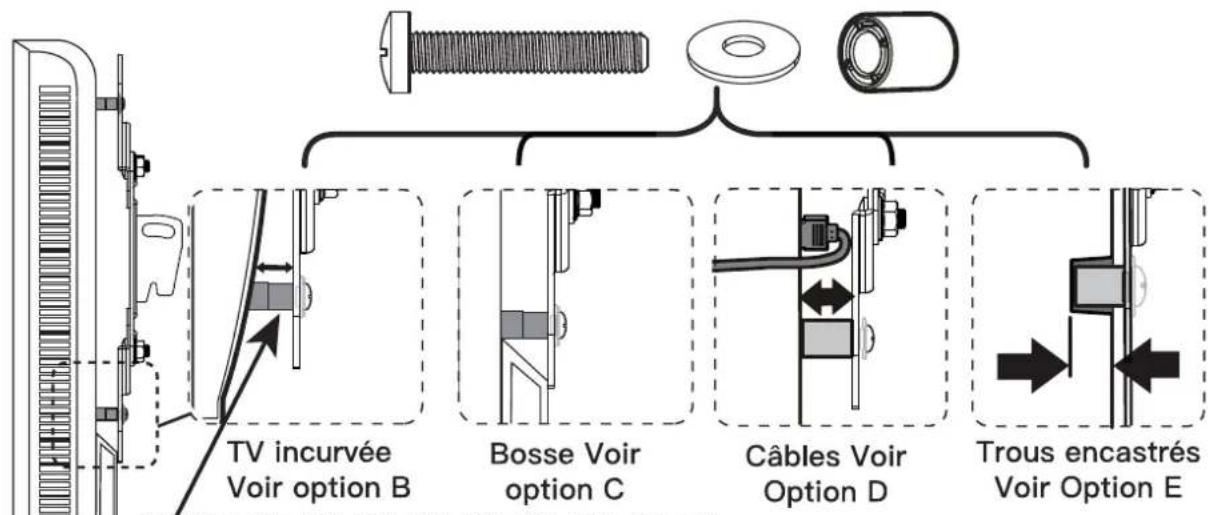

Les pièces nécessaires si vous avez un TV tel qu'indiqué ci-après

Entretoises

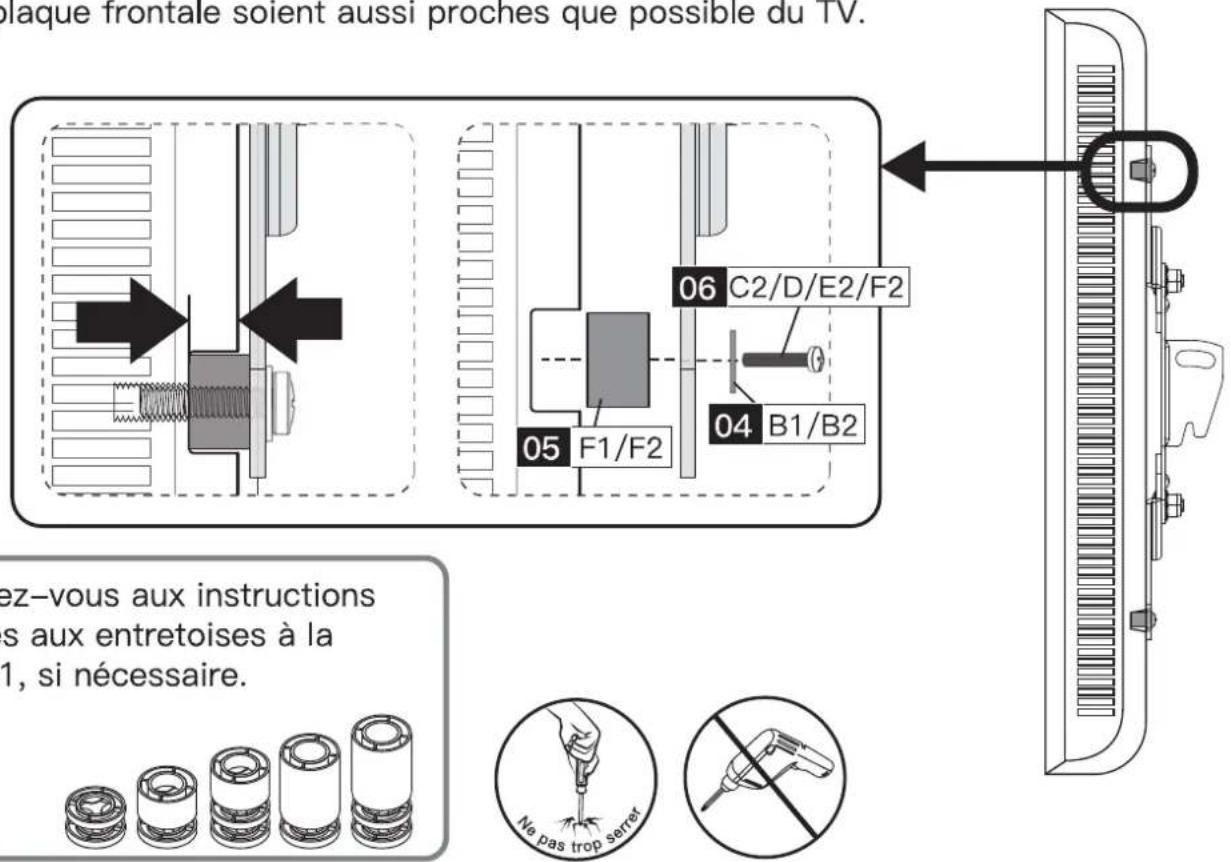

Lorsque vous fixez la façade à l'arrière du TV, assurez-vous que les crochets orientés vers le bas sont dirigés vers le bas du TV et que la façade est également centrée sur l'arrière du TV.

VEUILLEZ NOTER : les emplacements des trous des boulon sur votre TV peuvent varier en fonction du modèle du fabricant du TV. Nous représentons seulement les emplacements possibles des trous des vis.

Option A (pour les TV à dos plat)

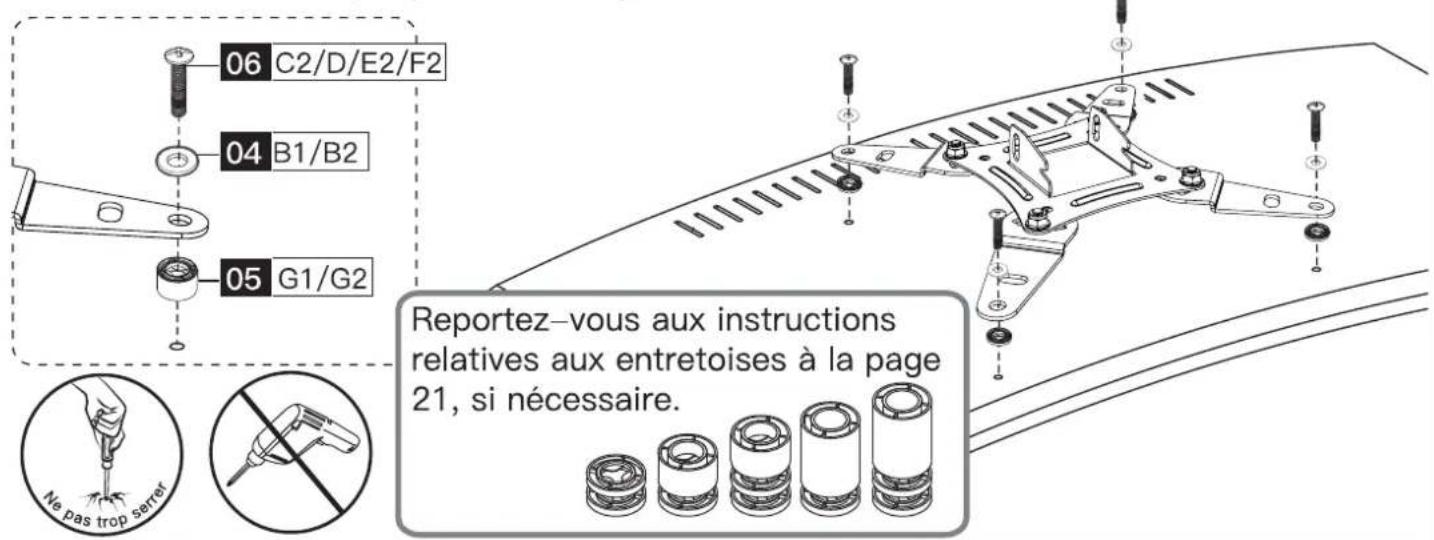

Option B (pour les TV à dos incurvé)

La hauteur des entretoises doit être suffisante pour éviter que la courbe à l'arrière du TV n'interfère avec la plaque de montage.

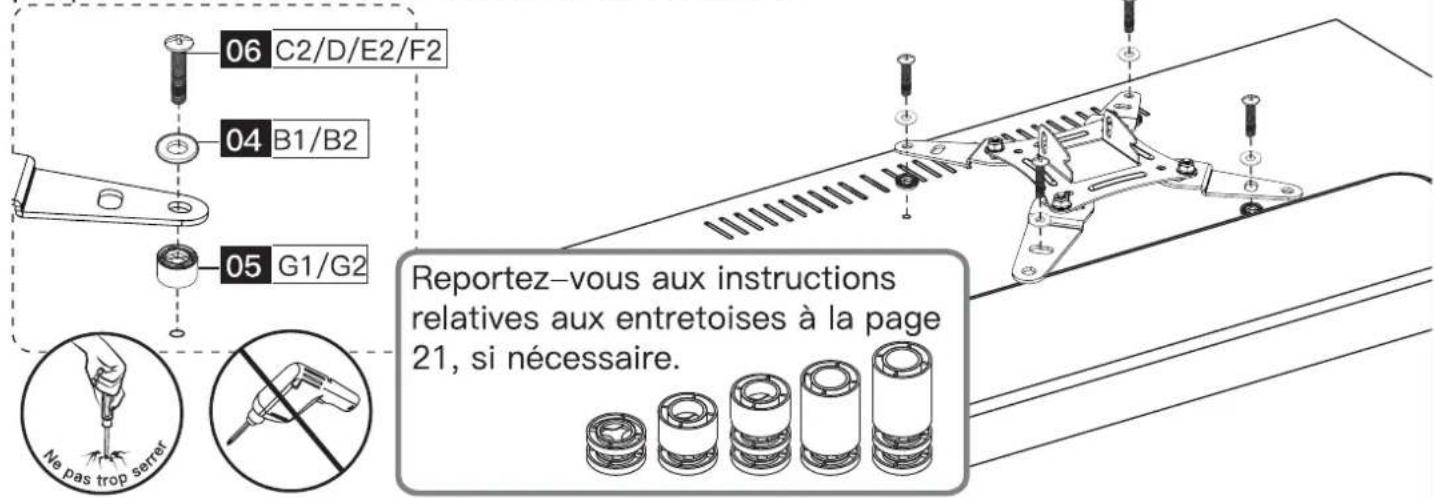

Option C (pour les TV avec une "bosse")

Les entretoises doivent être suffisamment hautes pour qu'il n'y ait pas d'espace entre la plaque frontale et la bosse à l'arrière du Téléviseur.

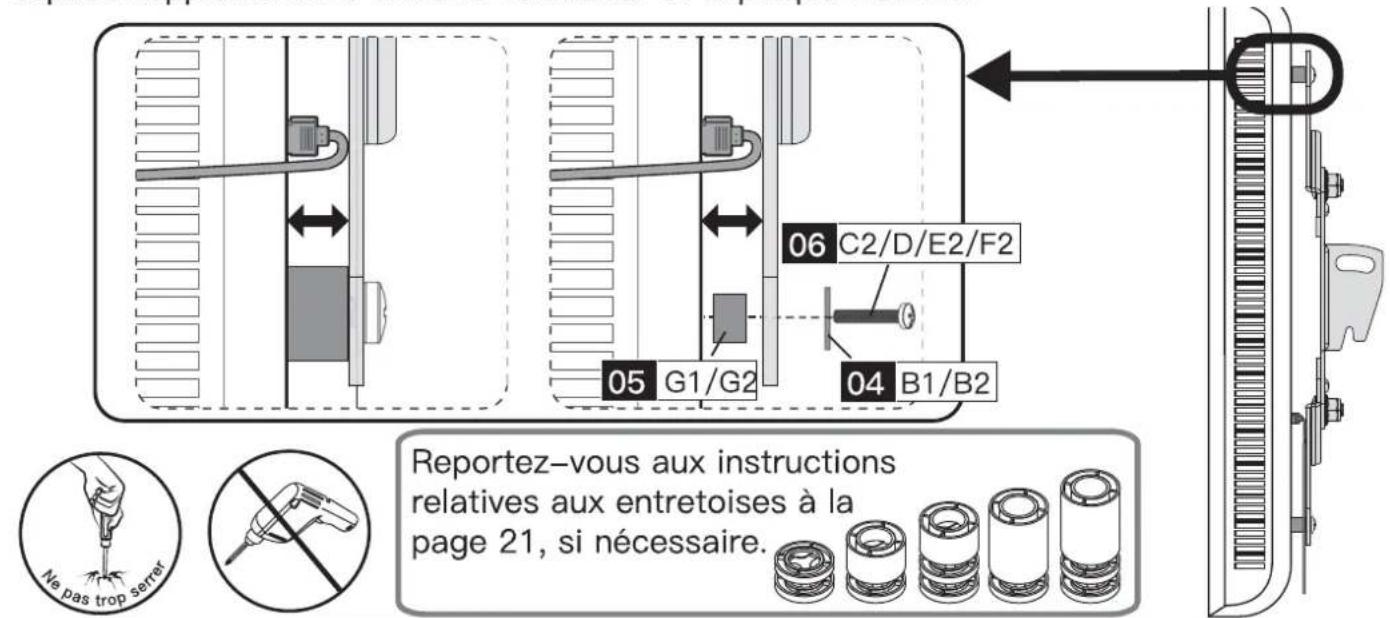

Option D (pour l'interférence des câbles)

Pour éviter les interférences entre les câbles, utilisez des entretoises 05 pour créer un espace supplémentaire entre le Téléviseur et la plaque frontale.

Option E (pour les trous encastrés)

L'entretoise doit remplir les trous en retrait à l'arrière du TV afin que les plaque frontale soient aussi proches que possible du TV.

Reportez-vous aux instructions relatives aux entretoises à la page 21, si nécessaire.

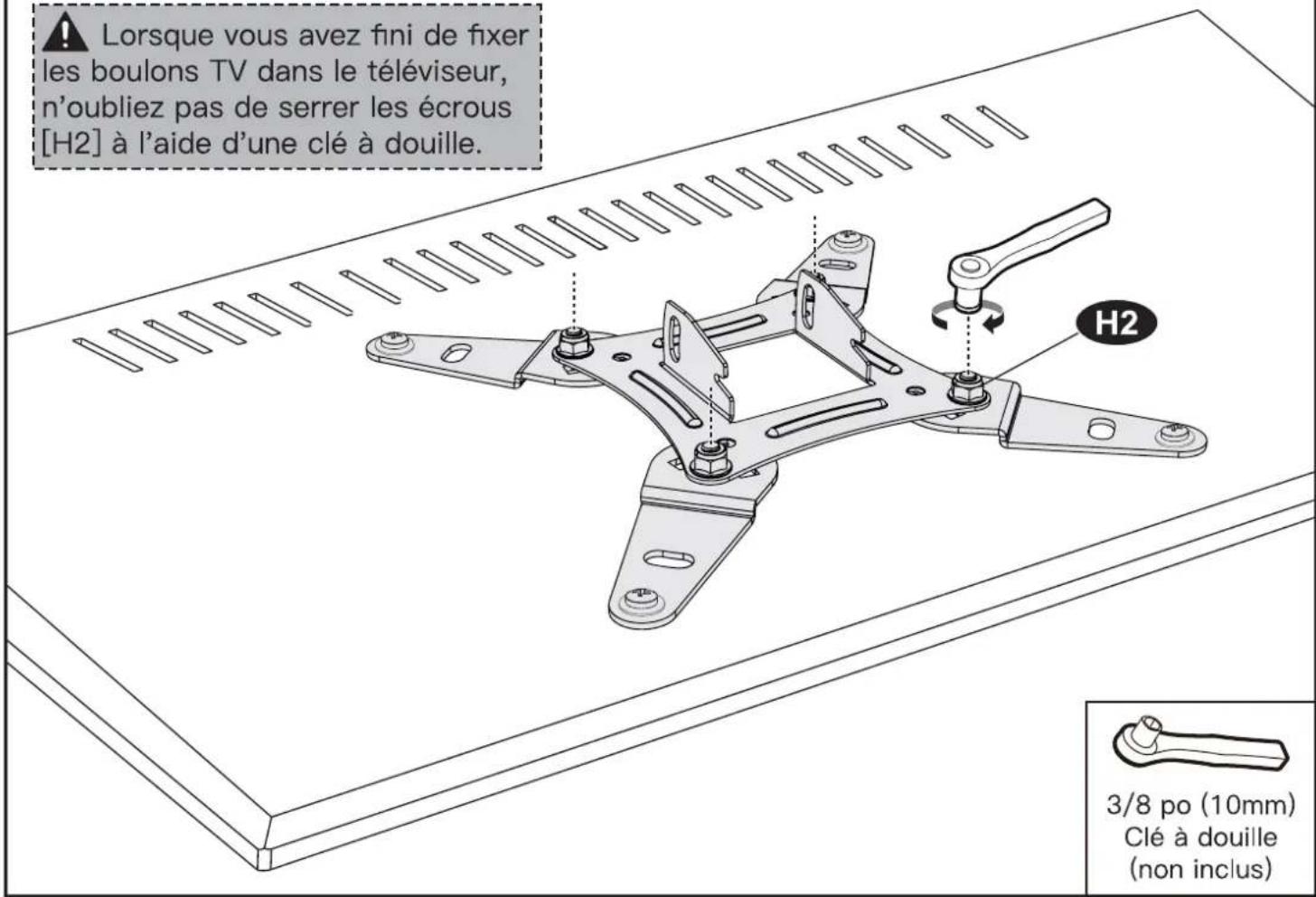

Lorsque vous avez fini de fixer les boulons TV dans le téléviseur, n'oubliez pas de serrer les écrous [H2] à l'aide d'une clé à douille.

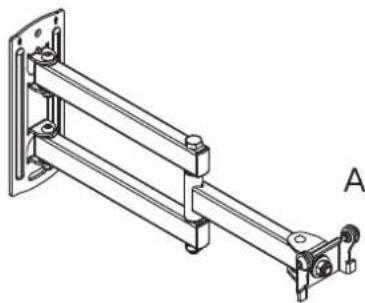

Pièces et matériel fournis pour l'étape 3

Cet ancrage est destiné aux murs en béton UNIQUEMENT. NE PAS les utiliser dans des cloisons sèches ou les montants en bois.

Étape 3 Fixation de l'Assemblage de bras / Plaque murale [03] au mur

Pour l'installation de montants en bois, suivre l'ÉTAPE 3A

Pour l'installation de béton, suivre l'ÉTAPE 3B

Étape 3A Option montants en bois

AVERTISSEMENT :

N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.

Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils

soient fermement tirés contre la plaque murale.

NE PAS UTILISER D'ANCRAGE POUR CETTE ÉTAPE.

Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.

Ancre de mur

A2

● Taille nominale des montants en bois : commun 2 x 4 po (51 x 102 mm)
- Le centre des montants doit être vérifié.

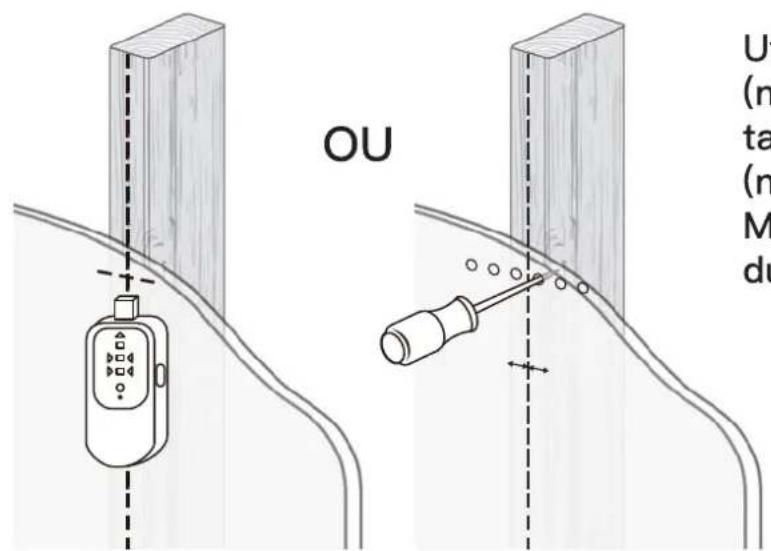

3A-1

Utilisez un détecteur de montants (non inclus) pour localiser les montants en bois ou utilisez une alène (non incluse) pour vérifier les bords. Marquez les emplacements du bord et du centre.

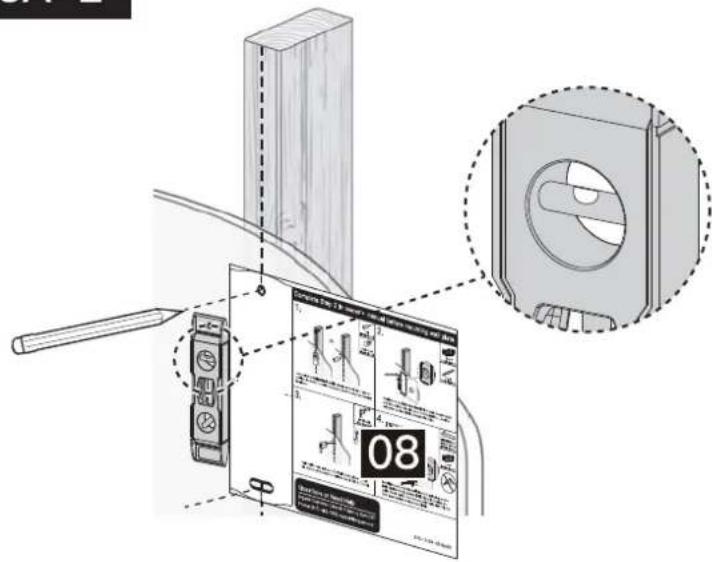

3A-2

Positionnez le modèle de plaque murale [08] à la hauteur souhaitée et alignez les trous avec la ligne centrale de votre montant. Mettez à niveau le modèle de plaque murale [08] et marquez les trous.

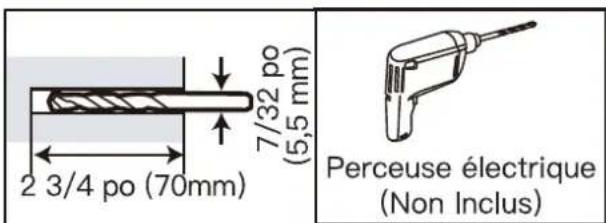

3A-3

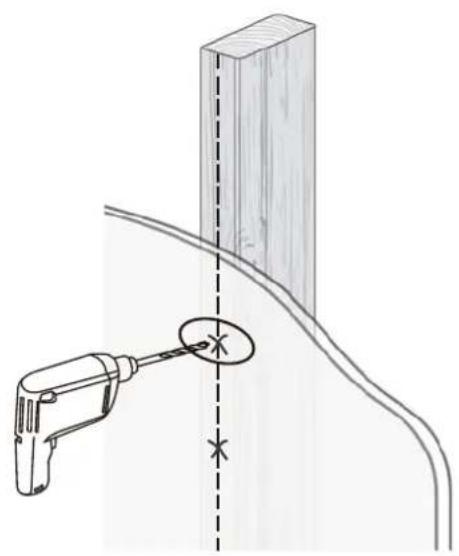

Percez 2 trous pilotes à l'aide d'un foret de 7/32 po (5,5 mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 2 3/4 po (70 mm).

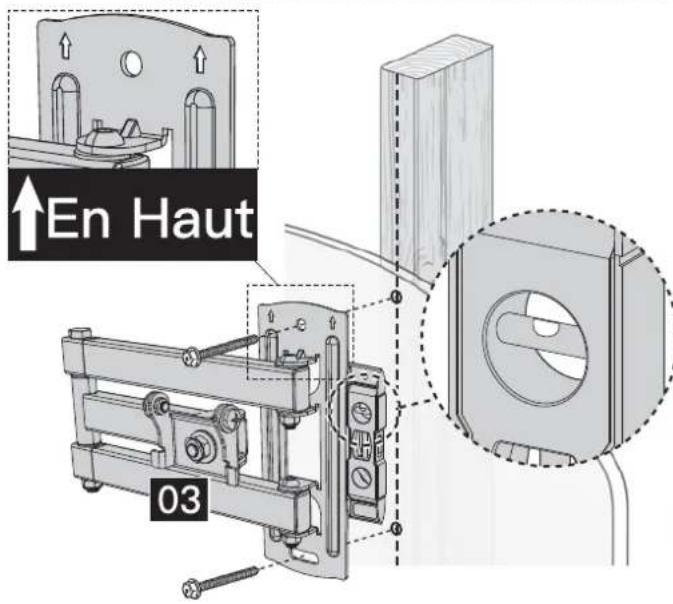

3A-4

REMARQUE : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Installez l'Assemblage de bras / Plaque murale [03] à l'aide des tire-fonds [A1]. Serrez les tire-fonds [A1] jusqu'à ce qu'ils soient fermement tirés contre l'Assemblage de bras / Plaque murale [03]. NE SERREZ PAS trop les tire-fonds [A1].

1/2 po (13mm) Clé à douille de (Non Inclus)

Étape 3B Option de mur en béton massif

Avertissement :

• Évitez les blessures corporelles ou les dommages matériels potentiels ! NE SERREZ PAS trop les tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient ferme-ment tirés contre la plaque murale.
• Assurez-vous que la plaque murale est bien fixée au mur avant de passer à l'étape suivante.
• Montez la plaque murale directement sur la surface en béton sans aucun revêtement.
• L'épaisseur du mur en béton doit dépasser 5,5 po (140 mm). N'utilisez pas de perceuse pour serrer les tire-fonds ! Utilisez uniquement une clé à douille.
  Ancre de mur
  A2

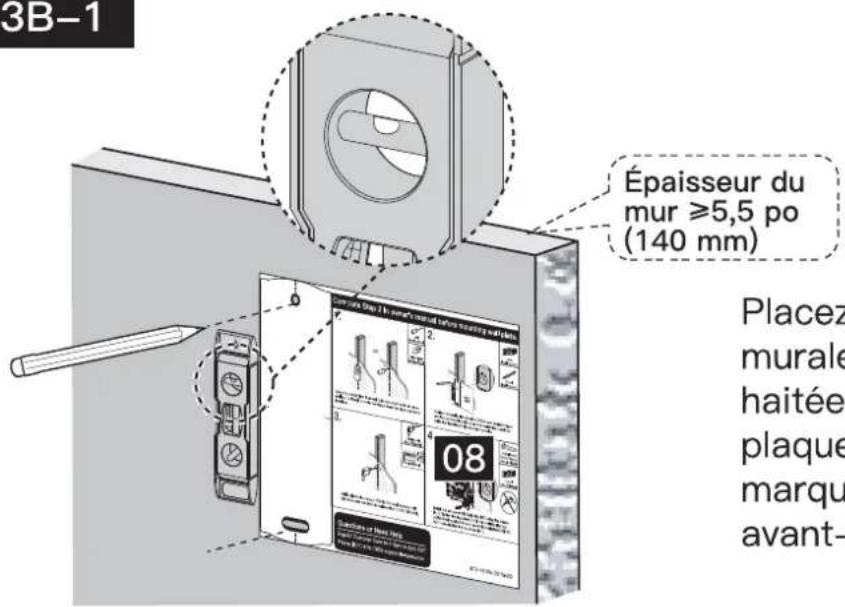

3B-1

Placez le modèle de plaque murale [08] à la hauteur souhaitée, mettez le modèle de plaque murale [08] à niveau et marquez l'emplacement des avant-trous.

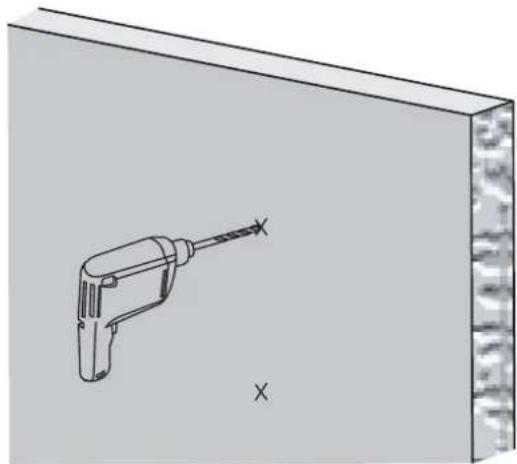

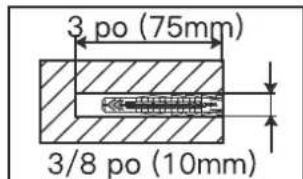

3B-2

Percez 2 trous pilotes à l'aide d'un foret de 3/8 po (10mm) de diamètre. Assurez-vous que la profondeur n'est pas inférieure à 3 po (75 mm).

3B-3

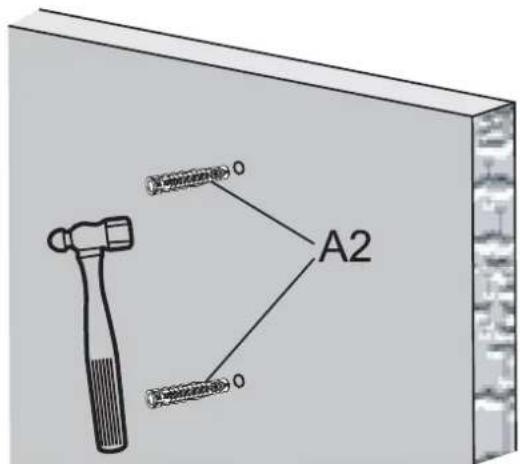

Utilisez le marteau pour enfoncer les ancrages [A2] dans le mur. Veillez à ce que les ancrages [A2] soient posés au ras de la surface du béton.

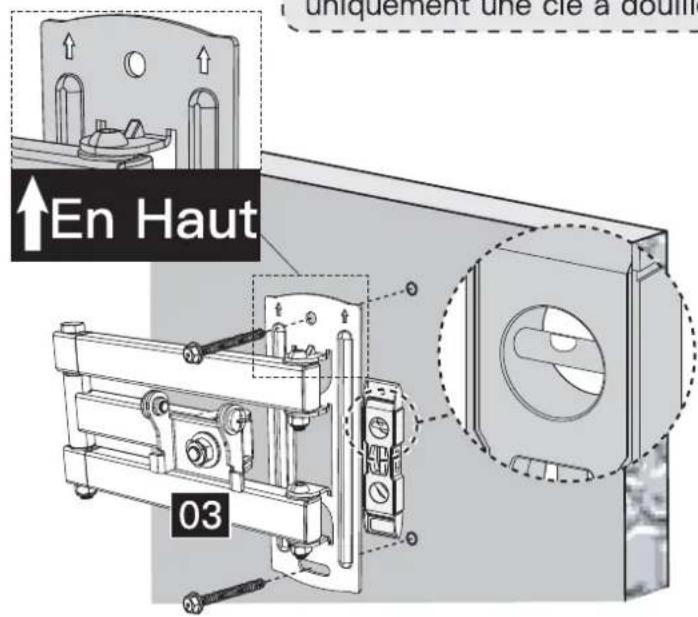

3B-4

REMARQUE : N'utilisez pas de perceuse pour serrer les tire-fonds. Utilisez uniquement une clé à douille.

Installez la plaque murale à l'aide des tire-fonds [A1]. Ne serrez les tire-fonds [A1] que jusqu'à ce qu'ils soient fermement tirés contre la plaque murale. NE SERREZ PAS trop les tire-fonds [A1].

1/2 po (13mm) Clé à douille de (Non Inclus)

Matériel fourni pour les étapes 4 et 5

5/32 po (4mm)

Llave Allen

07 x1

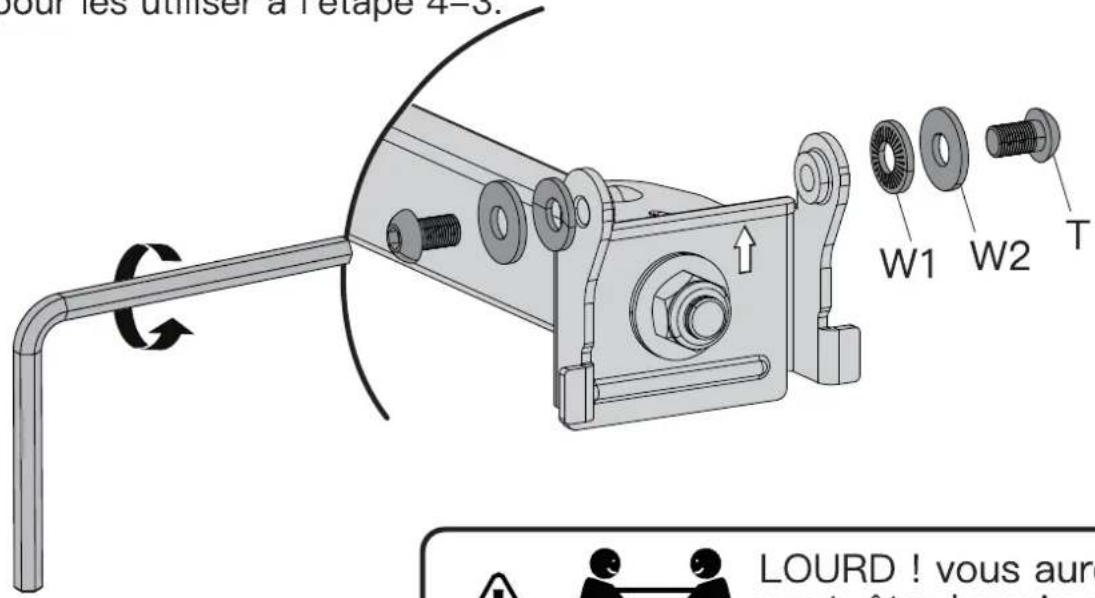

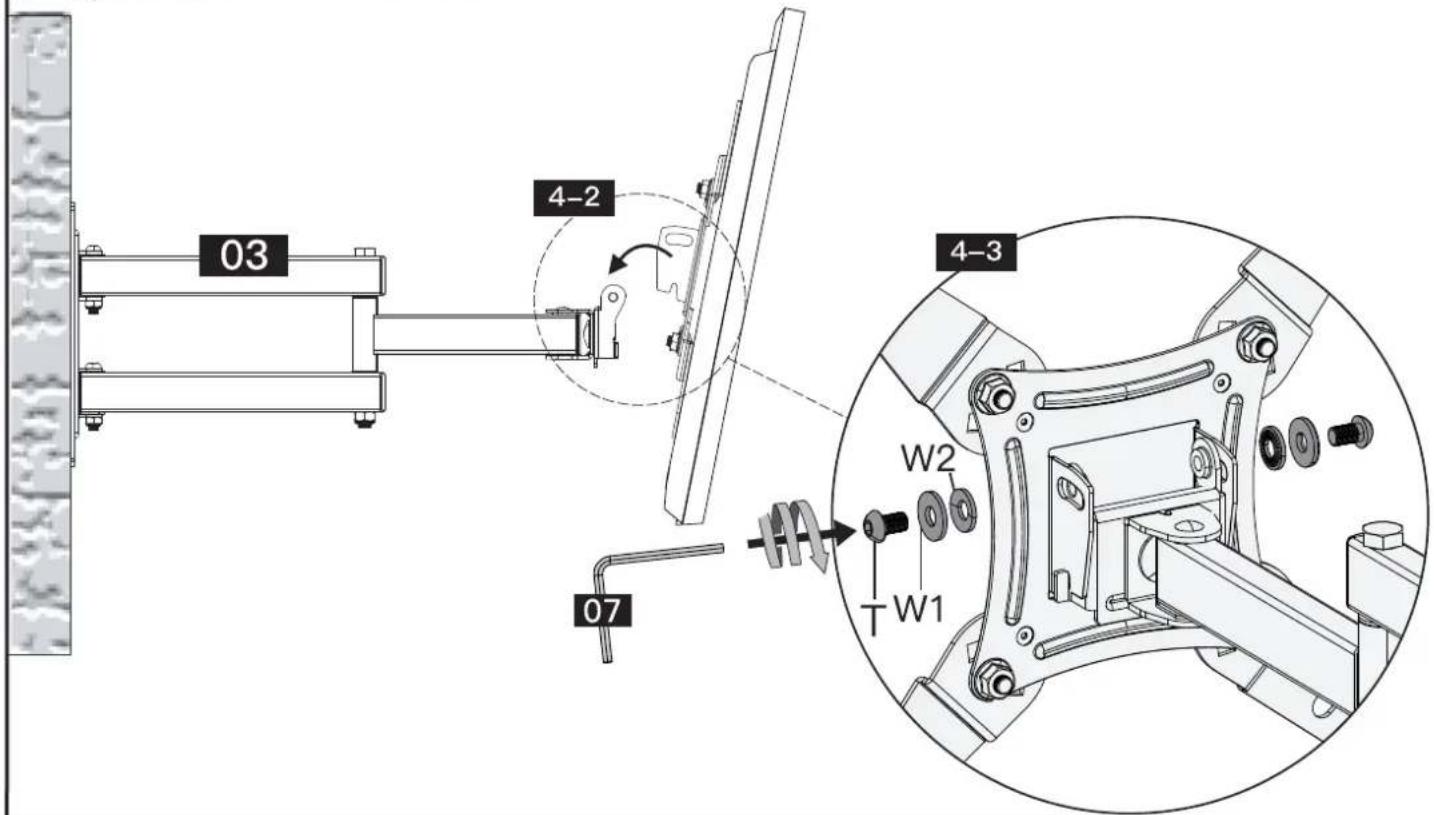

Étape 4 Fixer le TV sur le bras

4-1 Retirer les boulons préassemblés [T] et les rondelles [W] du bras, et les conserver pour les utiliser à l'étape 4-3.

LOURD ! vous aurez peut-être besoin d'aide pour cette étape.

4-2 Accrocher le TV au bras.
4-3 Tout en maintenant le TV sur le bras, serrer les boulons [T] et les rondelles [W] pour fixer le TV au bras.

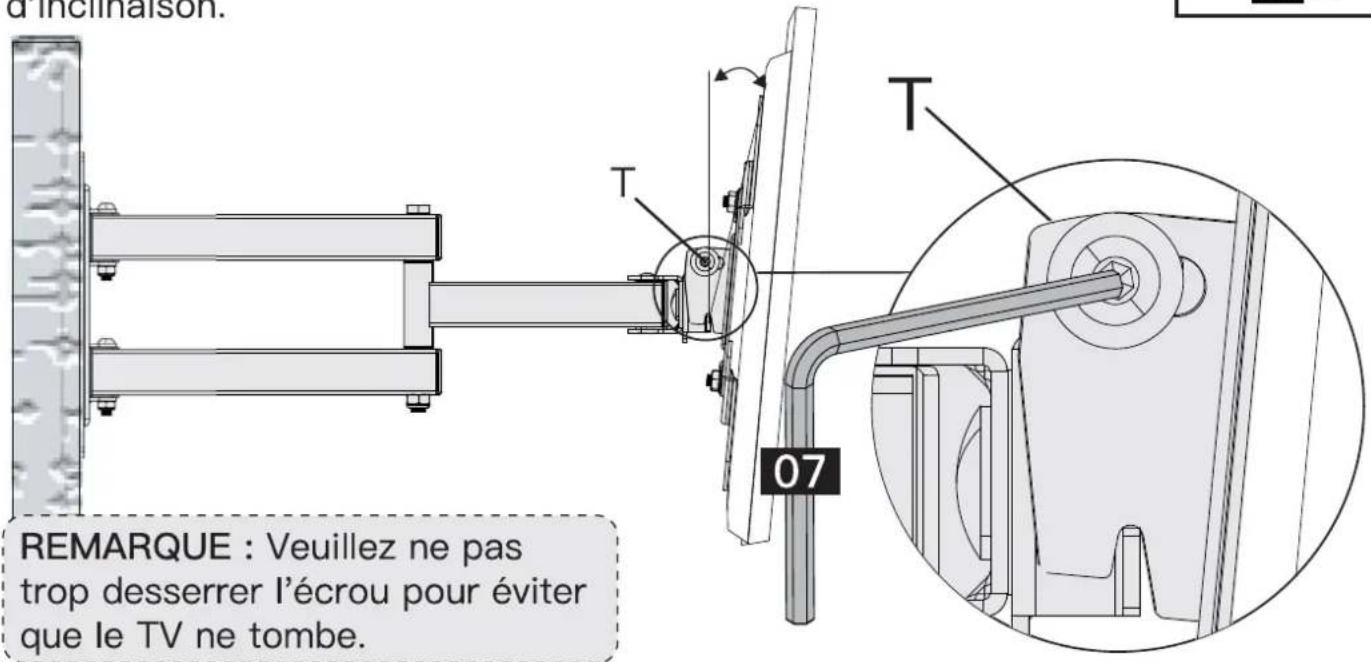

Étape 5 Réglage de l'inclinaison

1. Desserrez légèrement les deux écrous à bascule [T].
2. Régler le TV selon l'angle d'inclinaison souhaité.
3. Resserrez les deux écrous d'inclinaison [T] pour fixer l'angle d'inclinaison.

5/32 po (4mm)

Llave Allen

07 x1

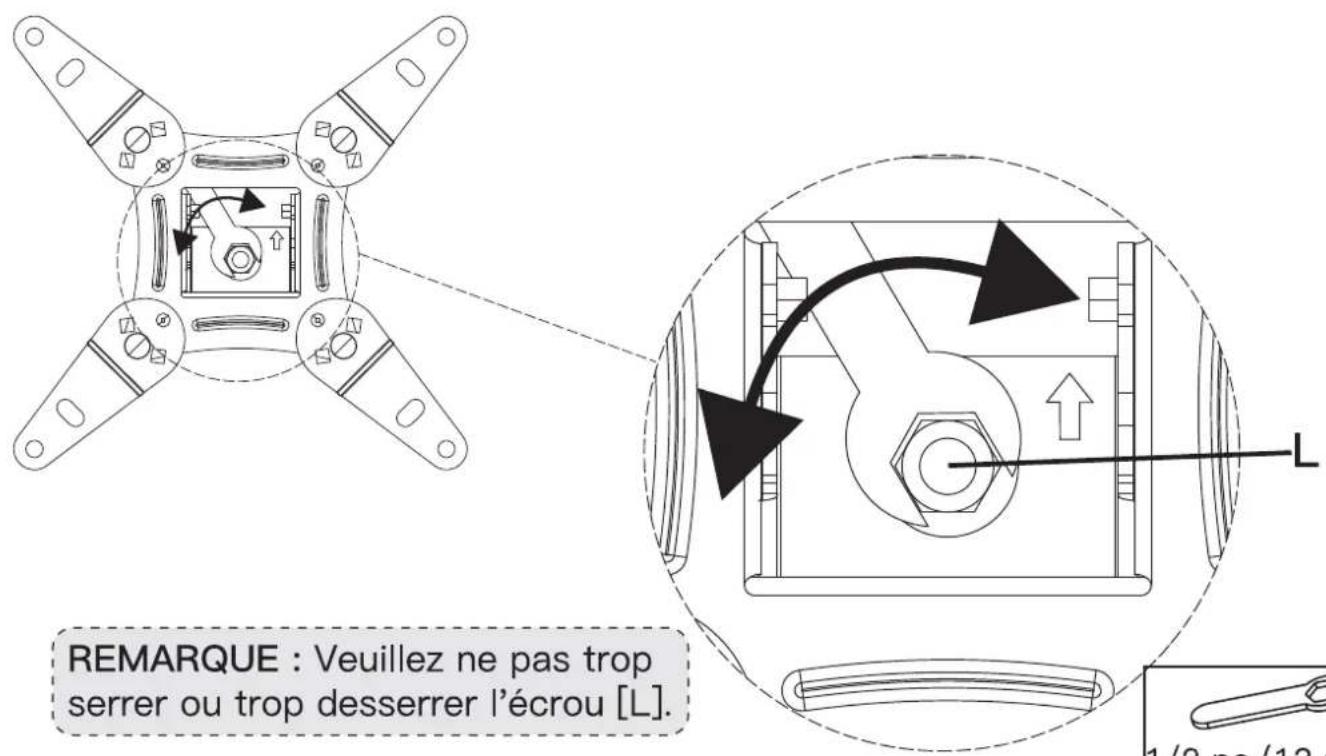

Étape 6 Réglage du niveau

1. Desserrez légèrement l'écrou préassemblé [L] à l'aide d'une clé.
2. Mettez votre TV à niveau.
3. Resserrez l'écrou préassemblé [L] à l'aide d'une clé pour fixer le TV en place.

REMARQUE : Veuillez ne pas trop serrer ou trop desserrer l'écrou [L].

1/2 po (13 mm)

Llave inglesa

(Non Inclus)
