Type de produit	Amplificateur audio 4 canaux
Marque	Infinity
Modèle	Primus 9004A
Puissance RMS sous 4 ohms	90 W par canal
Puissance RMS sous 2 ohms	110 W par canal
Puissance RMS pontée sous 4 ohms	220 W par paire de canaux
Puissance crête totale	880 W
Réponse en fréquence	20 Hz à 20 kHz (à -1 dB)
Tension d'alimentation	9 à 16 V CC
Consommation au repos	Moins de 1,5 A
Calibre des fusibles	2 × 20 A
Dimensions (H × L × P)	95 × 325 × 190 mm
Poids	1,806 kg
Rapport signal/bruit (entrée ligne)	> 75 dB (réf. 1 W)
Distorsion harmonique totale + bruit	< 1 % à puissance nominale
Filtres répartiteurs intégrés	Passe-haut, passe-bas, large bande (FULL)
Entrées audio	Niveau ligne (RCA) et niveau haut (adaptateur inclus)
Sorties haut-parleurs	4 canaux, pontables (2 ohms mini en stéréo, 4 ohms en pont)
Protections	Sur/sous-tension, court-circuit, échauffement excessif
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l’humidité et les chocs
Sécurité	Débrancher la batterie avant installation ; utiliser des fusibles de même calibre
Pièces fournies	Fusibles de rechange, adaptateurs haut niveau, vis de fixation, guide de démarrage rapide

FOIRE AUX QUESTIONS - Primus 9004A INFINITY

Comment installer l'amplificateur Primus 9004A dans ma voiture ?

Avant toute chose, débranchez la borne négative de la batterie. Choisissez un emplacement sec et bien ventilé (sous un siège ou dans le coffre). Utilisez l'amplificateur comme gabarit pour marquer et percer les trous de fixation. Fixez-le avec les vis fournies. Effectuez les connexions électriques avant le montage définitif si possible.

Que signifie le témoin lumineux rouge sur l'amplificateur ?

Le témoin rouge indique que l'amplificateur est en mode protection. Cela peut être dû à une sur/sous-tension, un court-circuit, une charge trop basse ou une surchauffe. Vérifiez les connexions, l'impédance des haut-parleurs et la ventilation.

Comment régler le niveau d'entrée (gain) correctement ?

Tournez les commandes de gain au minimum. Mettez la source à 3/4 du volume maximum. Augmentez lentement le gain jusqu'à entendre de la distorsion, puis réduisez légèrement jusqu'à ce que le son redevienne clair. Répétez pour les canaux arrière.

Quel filtre répartiteur choisir pour des haut-parleurs avant et un subwoofer ?

Pour les haut-parleurs avant, sélectionnez HPF (passe-haut) pour éliminer les graves. Pour le subwoofer, sélectionnez LPF (passe-bas). Si vous n'utilisez pas de subwoofer, choisissez FULL (large bande).

Puis-je brancher un subwoofer sur le Primus 9004A ?

Oui, en mode ponté sur deux canaux (par exemple utiliser les canaux 3 et 4 en pont). Raccordez le fil + du subwoofer à la borne Canal 3+ et le fil - à la borne Canal 4-. L'impédance minimale en pont est de 4 ohms.

Quelle section de câble d'alimentation est recommandée ?

Pour le Primus 9004A, utilisez un fil d'alimentation de section minimale 8 AWG (8,37 mm²). Installez un fusible de 40 A à moins de 46 cm de la batterie.

Comment connecter les haut-parleurs en mode 3 canaux ?

Connectez les haut-parleurs avant gauche et droit aux canaux 1 et 2. Pour le subwoofer, branchez le fil + à la borne Canal 3+ et le fil - à la borne Canal 4- (les canaux 3 et 4 fonctionnent alors en pont).

Que faire si ma source n'a pas de sortie RCA ?

Utilisez l'adaptateur d'entrée niveau haut fourni. Connectez les fils blanc, blanc/noir, gris et gris/noir aux sorties haut-parleurs de l'autoradio, et le fil noir à la masse du châssis. Branchez ensuite l'adaptateur sur l'entrée HIGH INPUT de l'amplificateur.

Pourquoi entends-je de la distorsion même à faible volume ?

Le niveau d'entrée (gain) est probablement trop élevé. Réduisez le gain de l'amplificateur. Vérifiez également que l'impédance des haut-parleurs est correcte (≥ 2 ohms en stéréo, ≥ 4 ohms en pont).

Où trouver la notice complète du Primus 9004A ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez aussi demander une traduction dans votre langue en renseignant votre email.

MODE D'EMPLOI Primus 9004A INFINITY

Votre produit Infinity a été conçu pour vous offrir les performances et la facilité d'utilisation que vous attendez de notre part.

• Veuillez prendre le temps de lire complètement votre mode d'emploi avant d'utiliser ou d'installer votre amplificateur.
• Conservez le mode d'emploi de votre amplificateur dans votre boîte à gants avec le mode d'emploi de votre voiture.
• Rangez la facture de votre amplificateur avec vos autres documents importants afin d'obtenir rapidement un service sous garantie si nécessaire.

PRÉSENTATION DU MANUEL

Ce manuel décrit les directives d'installation générales et les instructions d'utilisation. Cependant, veuillez noter qu'une installation convenable de composants audio et vidéo mobiles requiert une expérience qualifiée et des procédures mécaniques et électriques. Si vous ne disposez pas des connaissances et des outils permettant d'exécuter correctement cette installation, nous vous recommandons fortement de consulter un distributeur agréé Infinity pour connaître vos options d'installation. Conservez toutes les instructions et les factures à titre de référence. Considerez ce manuel comme une caractéristique indispensable de votre amplificateur.

CHAPITRE 1 : INDEX ILLUSTRÉ DES CONNEXIONS D'ENTRÉE

FR

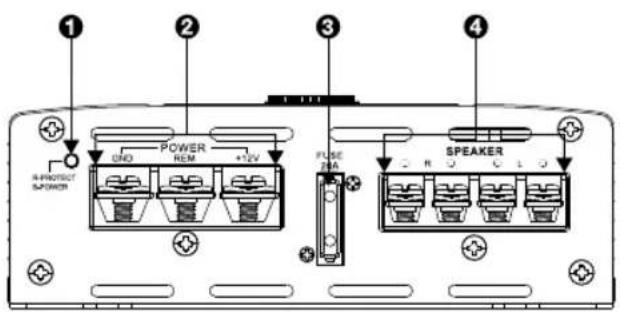

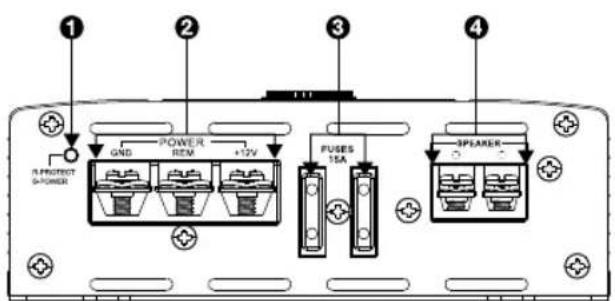

Panneau gauche de l'amplificateur Primus

Primus 6002a

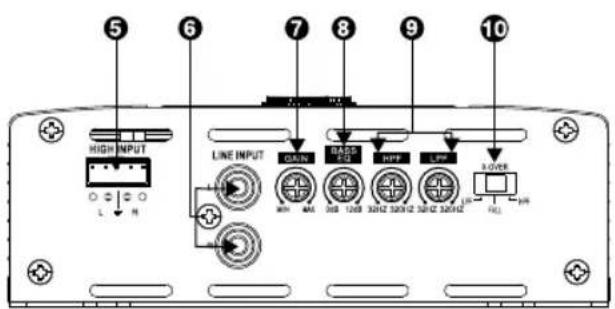

Panneau gauche de l'amplificateur Primus

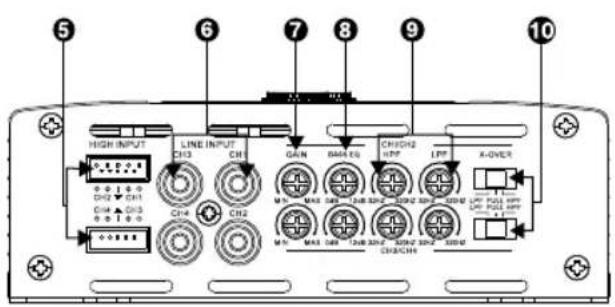

Primus 6004a et 9004a

Primus 6004a et 9004a

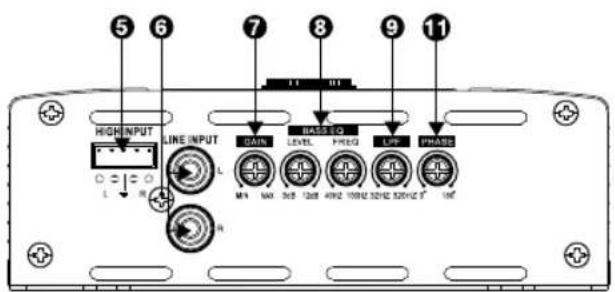

Primus 3000a

Primus 3000a

1. Témoin d'alimentation / protection
2. Connecteurs d'entrée d'alimentation
3. Fusible(s)
4. Connecteurs de sortie des haut-parieurs
5. Entrée(s) niveau haut

6. Entrées niveau ligne (RCA)

7. Gain (sensibilité d'entrée)

8. Commande(s) d'égaliseur des graves
9. Commande(s) de fréquence de croisement
10. Sélecteur(s) de filtre répartiteur
11. Sélecteur de phase de subwoofer

CHAPITRE 2 : INSTALLATION ET CÂBLAGE

Contenu de la boîte

1 amplificateur

4 vis de fixation

Fusible de rechange (1 pour 6002a, 2 pour 3000a, 6004a et 9004a)

Adaptateur d'entrée niveau haut (1 pour 6002a et 3000a, 2 pour 6004a et 9004a) Fixations

Guide de démarrage rapide

Précautions :

IMPORTANT : débranchez la borne négative de la batterie (-) du véhicule avant de commencer l'installation.

• Portez toujours des lunettes de protection pour utiliser des outils.
• Choisissez un emplacement de montage sûr, sans humidité. Vérifiez les espaces des deux côtés de la surface de montage prévue. Veillez à ce que des vis ou des fils ne percent pas de canalisations de freins, de carburant ou des faisceaux de câblage, et que le cheminement des fils ne nuira pas à la sécurité de fonctionnement du véhicule. Soyez prudent lors des perçages ou des découpes dans la zone de montage.
• Lors de la réalisation des connexions électriques, veillez à ce qu'elles soient sûres et correctement isolées.
• Si vous devez remplacer des fusibles de l'amplificateur, utilisez le même type et calibre de fusible que l'original.
• Pour limiter la température de l'amplificateur, choisissez un emplacement disposant d'une circulation d'air suffisante, tel que sous un siège ou dans le coffre.
• Ne montez pas l'amplificateur avec son radiateur dessous, car ceci nuit à son refroidissement.
• Montez l'amplificateur de sorte qu'il ne soit pas endommagé par les pieds des passagers arrière ou le déplacement du chargement dans le coffre, et qu'il reste au sec.

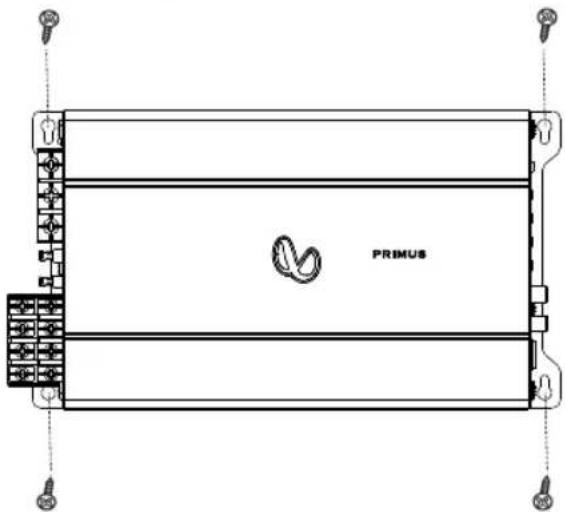

• En utilisant l'amplificateur comme gabarit, marquez l'emplacement des trous sur la surface de montage.
• Percez des trous pilotes dans la surface de montage.
• Fixez l'amplificateur sur sa surface de montage avec les vis de montage fournies.

REMARQUE : vous pouvez trouver plus pratique de faire toutes les connexions à l'amplificateur avant de le monter définitivement.

• Témoin d'alimentation / protection :

Le témoin s'allume bleu lorsque l'amplificateur est alimenté et diffuse du son. Le témoin devient rouge si l'amplificateur entre en mode de protection en cas de conditions telles qu'une sur/sous-tension, un court-circuit, une défaillance de circuit de sortie d'amplificateur ou une chaleur excessive.

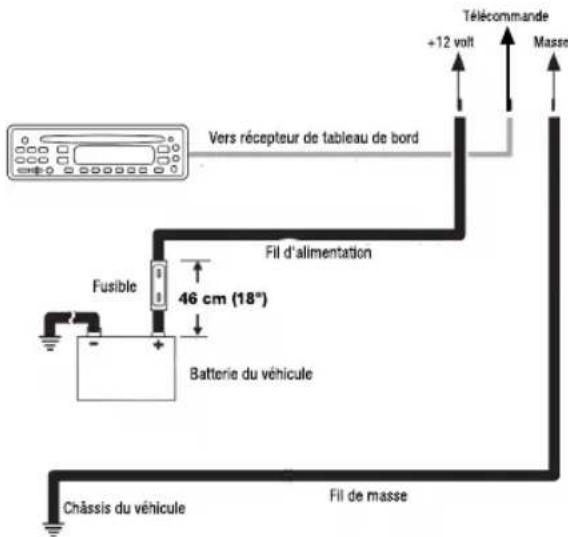

- Connecteurs d'entrée d'alimentation :

- Alimentation : faites passer le fil d'alimentation depuis l'entrée +12 V à la borne positive de la batterie du véhicule. Insérez le fil dénudé dans la borne de l'amplificateur, serrez ensuite la vis de blocage avec un tournevis Phillips.

- Instalez un porte-fusible approprié et un fusible (20 A minimum pour le Primus 6002a, 30 A minimum pour les Primus 6004a et 3000a, et 40 A minimum pour le 9004a) à moins de 457 mm (18") de la batterie. Vérifiez que le fil n'est pas endommagé ou pincé pendant l'installation. Instalez des passe-fils de protection si vous faites passer des fils par le tablier ou une autre tôle. Utilisez des fils de plus grosse section pour des longueurs supérieures. o Primus 6002a section de fil minimale : ≥ 5,26 mm² (10 AWG) o Primus 6004a, 9004a, 3000a section de fil minimale : ≥ 8,37 mm² (8 AWG)

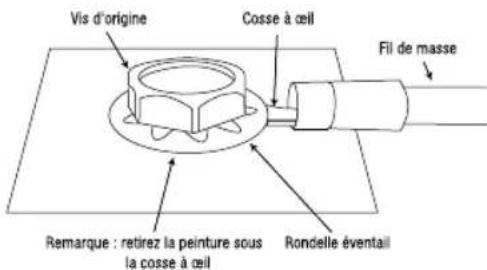

• Masse : faites passer un fil (de la même section que le fil d'alimentation) de l'entrée GND à une vis d'origine du châssis du véhicule (voir l'illustration ci-dessous). REMARQUE : retirez la peinture du châssis pour un meilleur contact. Utilisez une rondelle en étoile sous la cosse à œil pour une connexion sûre.

• Télécommande Connectez un fil de 0,5 mm ^2 (20 AWG) entre la borne de sortie de télécommande Remote Out de l'appareil source et l'entrée REM. Ce fil allume l'amplificateur en utilisant des signaux d'entrée à niveau bas. Si votre stéréo n'a pas de fil Remote Out, connectez l'entrée REM de l'amplificateur à l'alimentation de l'accessoire commuté.

- Fusibles :

• Remplacez-les uniquement par des fusibles du même ampérage :
  o Primus 6002a: 20 A
  o Primus 6004a et 3000a : 15 A x 2
  o Primus 9004a: 20 A x 2

- Connecteurs de sortie des haut-parleurs :

Connectez les haut-parleurs à ces bornes en respectant la polarité correcte : connectez chaque fil positif (+) de haut-parleur à la borne positive (+) appropriée et le fil négatif (-) à la borne négative (-) appropriée.

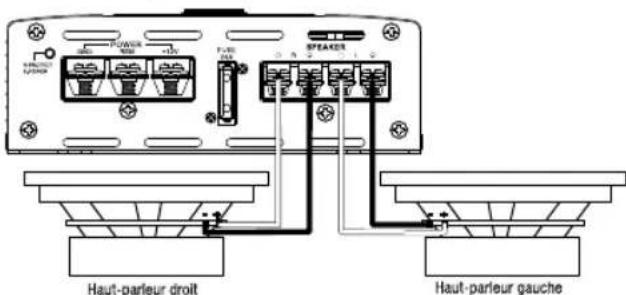

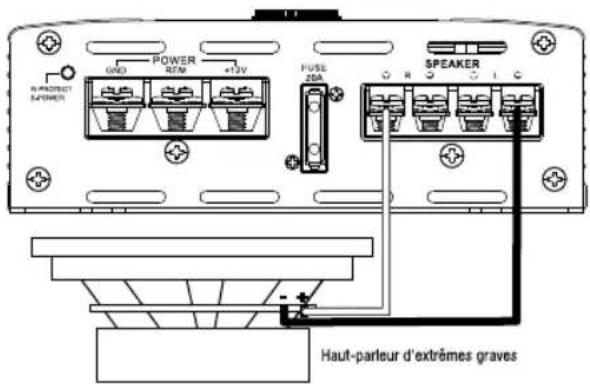

Primus 6002a

- Le Primus 6002a comporte des bornes L+, L-, R+ et R-. - Fonctionnement avec 2 canaux : connectez le haut-parleur gauche aux bornes L+ et L-, et le haut-parleur droit aux bornes R+ et R-.

o Fonctionnement avec pont :connectez le fil positif du haut-parleur unique ou du subwoofer à la borne R+ et le fil négatif du haut-parleur ou du subwoofer à la borne L-.

Primus 6004a et 9004a

• Les Primus 6004a et 9004a comportent des bornes Canal 1 +/-, Canal 2 +/-, Canal 3 +/-, et Canal 4 +/-.

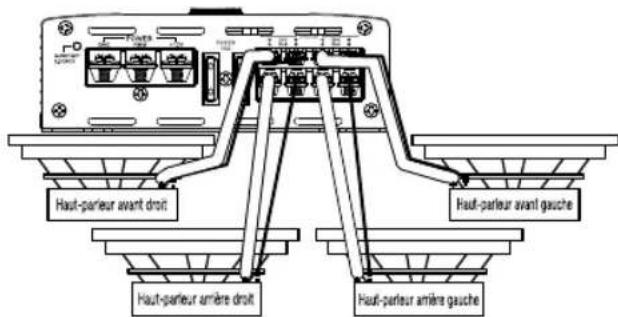

• Fonctionnement avec 4 canaux :connectez le haut-parleur avant gauche aux bornes Canal 1 + et -, et le haut-parleur avant droit aux bornes Canal 2 + et -. Connectez le haut-parleur arrière gauche aux bornes Canal 3 + et - et le haut-parleur arrière droit aux bornes Canal 4 + et -.

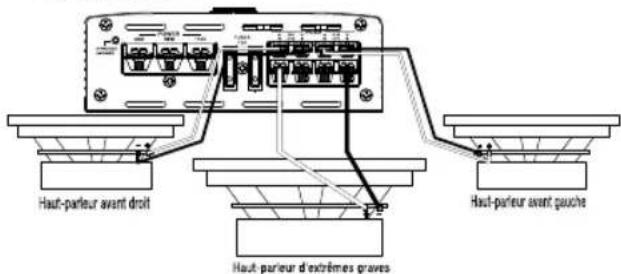

- Fonctionnement avec 3 canaux : connectez les haut-parleurs stéréo aux bornes Canal 1 et Canal 2, comme décrit ci-dessus. Connectez le fil + du haut-parleur unique à la borne Canal 3 + et le fil - à la borne Canal 4 -.

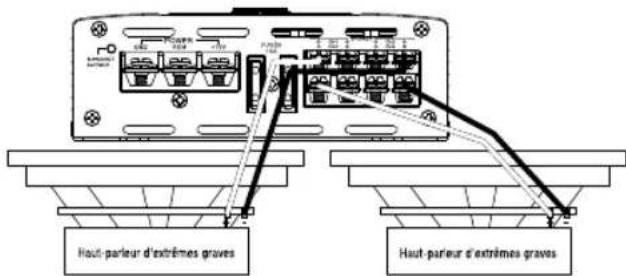

- Fonctionnement avec 2 canaux (ponté) : Connectez le fil + d'un haut-parleur à la borne Canal 1+ et le fil - à la borne Canal 2 -. Connectez le fil + de l'autre haut-parleur à la borne Canal 3 + et le fil - à la borne Canal 4 -.

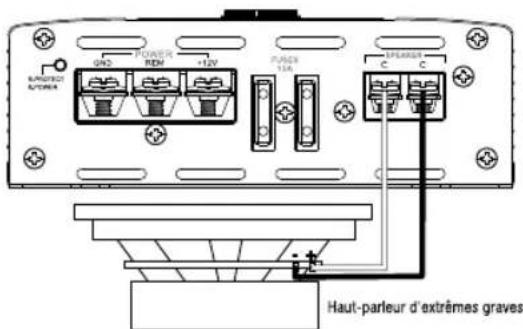

Primus 3000a

- Le Primus 3000a comporte des bornes positives (+) et négatives (-). o Pour alimenter un seul subwoofer, connectez son fil positif (+) à la borne positive (+) et son fil négatif (-) à la borne négative (-).

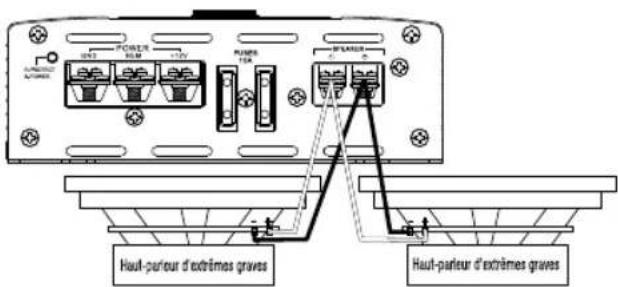

Pour alimenter deux subwoofer en parallèle, connectez les fils positifs (+) et négatifs (-) de l'un d'entre eux aux bornes positives et négatives de l'autre subwoofer, connectez ensuite le fil positif (+) de ce subwoofer à la borne positive (+) et le fil négatif (-) du subwoofer à la borne négative (-).

REMARQUE : L'impédance minimale des haut-parleurs pour un fonctionnement en large bande stéréo avec subwoofer est de 2 ohms. L'impédance minimale de haut-parleur pour un fonctionnement ponté est de 4 ohms.

- Entrées et sorties niveau ligne (RCA) :

Si votre appareil source comporte des sorties de préamplificateur, connectez-les aux entrées L et R (6002a et 3000a), ou CH1, CH2, CH3 et CH4 (6004a et 9004a) avec des câbles de raccordement RCA.

- Entrée audio de niveau haut :

Si l'appareil principal de votre système audio automobile n'a pas de sorties de niveau ligne : Connectez les fis blancs, blancs/noirs, gris et gris/noirs du ou des faisceaux d'entrée de niveau élevé inclus aux fis de sortie de haut-parleur avant et/ou arrière de l'appareil principal de votre système audio automobile (cosses pour fil dénudé non incluses) et le fil nor à la masse du châssis du véhicule. Puis branchez le faisceau de niveau haut à l'entrée de niveau élevé de l'ampificateur Primus.

Important : les amplificateurs de certains systèmes audio d'origine incluent des fittres électroniques qui limitent la quantité de graves envoyée aux plus petits haut-parleurs du système. Ce filtrage dégradera les performances de l'amplificateur Primus. Pour obtenir le plus de basses fréquences possibles de votre amplificateur Primus, séparez le faisceau de niveau haut dans les sorties des haut-parleurs du système d'origine qui sont connectées aux plus grands haut-parleurs du système (ceux destinés à produire le plus de basses fréquences).

- Sensibilité d'entrée (GAIN) :

Commandes de niveau d'entrée. Utilisez-les pour adapter la sensibilité des entrées de l'amplificateur au niveau de sortie de votre appareil source. Voir Réglages des niveaux d'entrée du chapitre 3 pour la procédure de réglage recommandée.

- Sélecteurs de filtre répartiteur (X-OVER) :

Is vous permettent de choisir les filtres répartiteurs de votre système (le filtre du Primus 3000a est uniquement passe-bas).

• LPF : low pass (passe-bas). Choisissez ce réglage si vous connectez un ou plusieurs caissons de graves ou si voulez avez besoin d'un litre passe-bas pour séparer des haut-parleurs médiums-graves.
  FULL : full range (large bande). Choisissez ce réglage si vous connectez des haut-parleurs large bande et n'utilisez pas de subwoofer dans votre système.
• HPF : high pass (passe-haut). Choissez ce réglage pour empêcher les basses fréquences d'atteindre les haut-parleurs médiurns ou large bande lorsque vous utilisez un caisson de graves dans votre système. (Voir Réglage du titre au chapitre 3.)

- Commandes de fréquence de filtre répartiteur (FREQ) :

Tournez les réglages vers la gauche pour abaisser le point de croisement et vers la droite pour l'élever. Les réglages de point de croisement varient selon la préférence de l'auditeur.

CHAPITRE 3 : OPÉRATIONS

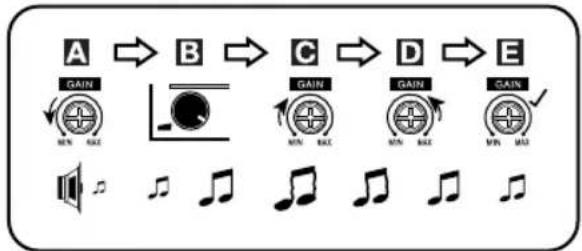

Réglage des niveaux d'entrée :

Pour adapter la sensibilité d'entrée de votre amplificateur (le gain) au niveau de sortie de votre appareil source, nous recommandons la procédure suivante :

A. A.Tournez les deux commandes de niveau d'entrée dans le sens trigonométrique jusqu'à MIN (minimum).
B. Lisez une piste de musique dynamique sur votre appareil source. Tournez la commande de volume de l'appareil source sur la position 3/4.
C. Tournez le réglage de commande de niveau d'entrée avant dans le sens horaire vers MAX jusqu'à ce que vous entendiez de la distorsion dans la musique (qui n'est plus aussi nette).
D. Tournez lentement le réglage de commande d'entrée de niveau avant dans le sens trigonométrique jusqu'à ce que la musique soit à nouveau nette.
E. Votre niveau d'entrée avant est à présent correctement réglé. Répétez ce processus avec les canaux arrière.
        direction TB
        GAIN1["Gain"] --> GAIN2["Gain"]
        GAIN2 --> GAIN3["Gain"]
        GAIN3 --> GAIN4["Gain"]
        GAIN4 --> GAIN5["Gain"]
        GAIN5 --> GAIN6["Gain"]
        GAIN6 --> GAIN7["Gain"]
        GAIN7 --> GAIN8["Gain"]
        GAIN8 --> GAIN9["Gain"]
        GAIN9 --> GAIN10["Gain"]
        GAIN10 --> GAIN11["Gain"]
        GAIN11 --> GAIN12["Gain"]
        GAIN12 --> GAIN13["Gain"]
        GAIN13 --> GAIN14["Gain"]
        GAIN14 --> GAIN15["Gain"]
        GAIN15 --> GAIN16["Gain"]
        GAIN16 --> GAIN17["Gain"]
        GAIN17 --> GAIN18["Gain"]
        GAIN18 --> GAIN19["Gain"]
        GAIN19 --> GAIN20["Gain"]
        GAIN20 --> GAIN21["Gain"]
        GAIN21 --> GAIN22["Gain"]
        GAIN22 --> GAIN23["Gain"]
        GAIN23 --> GAIN24["Gain"]
        GAIN24 --> GAIN25["Gain"]
        GAIN25 --> GAIN26["Gain"]
        GAIN26 --> GAIN27["Gain"]
        GAIN27 --> GAIN28["Gain"]
        GAIN28 --> GAIN29["Gain"]
        GAIN29 --> GAIN30["Gain"]
        GAIN30 --> GAIN31["Gain"]
        GAIN31 --> GAIN32["Gain"]
        GAIN32 --> GAIN33["Gain"]
        GAIN33 --> GAIN34["Gain"]
        GAIN34 --> GAIN35["Gain"]
        GAIN35 --> GAIN36["Gain"]
        GAIN36 --> GAIN37["Gain"]
        GAIN37 --> GAIN38["Gain"]
        GAIN38 --> GAIN39["Gain"]
        GAIN39 --> GAIN40["Gain"]
        GAIN40 --> GAIN41["Gain"]
        GAIN41 --> GAIN42["Gain"]
        GAIN42 --> GAIN43["Gain"]
        GAIN43 --> GAIN44["Gain"]
        GAIN44 --> GAIN45["Gain"]
        GAIN45 --> GAIN46["Gain"]
        GAIN46 --> GAIN47["Gain"]
        GAIN47 --> GAIN48["Gain"]
        GAIN48 --> GAIN49["Gain"]
        GAIN49 --> GAIN50["Gain"]
        GAIN50 --> GAIN51["Gain"]
        GAIN51 --> GAIN52["Gain"]
        GAIN52 --> GAIN53["Gain"]
        GAIN53 --> GAIN54["Gain"]
        GAIN54 --> GAIN55["Gain"]
        GAIN55 --> GAIN56["Gain"]
        GAIN56 --> GAIN57["Gain"]
        GAIN57 --> GAIN58["Gain"]
        GAIN58 --> GAIN59["Gain"]
        GAIN59 --> GAIN60["Gain"]
        GAIN60 --> GAIN61["Gain"]
        GAIN61 --> GAIN62["Gain"]
        GAIN62 --> GAIN63["Gain"]
        GAIN63 --> GAIN64["Gain"]
        GAIN64 --> GAIN65["Gain"]
        GAIN65 --> GAIN66["Gain"]
        GAIN66 --> GAIN67["Gain"]
        GAIN67 --> GAIN68["Gain"]
        GAIN68 --> GAIN69["Gain"]
        GAIN69 --> GAIN70["Gain"]
        GAIN70 --> GAIN71["Gain"]
        GAIN71 --> GAIN72["Gain"]
        GAIN72 --> GAIN73["Gain"]
        GAIN73 --> GAIN74["Gain"]
        GAIN74 --> GAIN75["Gain"]
        GAIN75 --> GAIN76["Gain"]
        GAIN76 --> GAIN77["Gain"]
        GAIN77 --> GAIN78["Gain"]
        GAIN78 --> GAIN79["Gain"]
        GAIN79 --> GAIN80["Gain"]
        GAIN80 --> GAIN81["Gain"]
        GAIN81 --> GAIN82["Gain"]
        GAIN82 --> GAIN83["Gain"]
        GAIN83 --> GAIN84["Gain"]
        GAIN84 --> GAIN85["Gain"]
        GAIN85 --> GAIN86["Gain"]
        GAIN86 --> GAIN87["Gain"]
        GAIN87 --> GAIN88["Gain"]
        GAIN88 --> GAIN89["Gain"]
        GAIN89 --> GAIN90["Gain"]
        GAIN90 --> GAIN91["Gain"]
        GAIN91 --> GAIN92["Gain"]
        GAIN92 --> GAIN93["Gain"]
        GAIN93 --> GAIN94["Gain"]
        GAIN94 --> GAIN95["Gain"]
        GAIN95 --> GAIN96["Gain"]
        GAIN96 --> GAIN97["Gain"]
        GAIN97 --> GAIN98["Gain"]
        GAIN98 --> GAIN99["Gain"]
    end

Réglage du filtre

Le réglage correct des sélecteurs de filtre répartiteur optimise la distribution des fréquences pour un fonctionnement optimal des haut-parieurs et le meilleur son.

Étape 1 : utilisez les curseurs pour sélectionner le passe-bas (LPF), FULL, ou le passe-haut (HPF).

• LPF : low pass (passe-bas). Choisissez ce réglage si vous connectez un ou plusieurs caissons de graves ou si voulez avez besoin d'un filtre passe-bas pour séparer des haut-parleurs médiums-graves.
• FULL : full range (large bande). Choisissez ce réglage si vous connectez des haut-parleurs large bande et n'utilisez pas de caisson de graves dans votre système.
• HPF : high pass (passe-haut). Choisissez ce réglage pour empêcher les basses fréquences d'atteindre les fréquences moyennes ou des haut-parleurs large bande lorsque vous utilisez un caisson de graves dans votre système.

Étape 2 : utilisez la commandes de fréquence de filtre répartiteur pour régler le point de croisement des haut-parleurs coaxiaux et des caissons de graves en fonction des préférences de l'auditeur. Tournez les molettes vers la gauche pour abaisser le point de croisement et vers la droite pour l'élever. Les réglages de croisement exacts des haut-parleurs coaxiaux et des caissons de graves dépendent au final de vos préférences d'écoute. REMARQUE : le point de croisement ne s'applique pas en mode FULL.

Sélection de la phase du caisson de graves

Avec le Primus 3000a, vous pouvez choisir une sortie de phase de subwoofer de 0° ou 180°. Pour vérifier la phase de votre subwoofer, écoutez de la musique avec beaucoup de graves et écoutez pendant qu'une autre personne tourne lentement le réglage dans les deux sens entre 0 et 180 degrés. Le réglage correct est celui qui vous donne le plus de basses fréquences. Si vous ne détectez aucune différence réelle, laissez le réglage sur 0.

CHAPITRE 5 : CARACTÉRISTIQUES

Modèle	Puissance RMS sous 4 ohms	Puissance RMS sous 2 ohms	Puissance RMS pontée sous 4 ohms	Puissance crête totale	Réponse en fréquence	Niveau de signal d'entrée haut maximal	Sensibilité maximale d'entrée haute	Niveau de signal d'entrée ligne maximal
Primus 6002a	60 W	70 W	140 W	280 W	20 Hz - 20 kHz à -1 dB	12 V	0.5 V	5 V
Primus 6004a	60 W	70 W	140 W	560 W	20 Hz - 20 kHz à -1 dB	12 V	0.5 V	5 V
Primus 9004a	90 W	110 W	220 W	880 W	20 Hz - 20 kHz à -1 dB	12 V	0.5 V	5 V
Primus 3000a	N/A	300W	N/A	600 W	10 Hz - 320 Hz à -3 dB	12 V	0.5 V	5 V
Modèle	Sensibilité maximale du signal d'entrée ligne	Rapport signal sur bruit d'entrée ligne (référence à 1 watt)	DHT + N à la puissance nominale (20 Hz - 20 kHz)	Calibres des fusibles	Dimensions (H x L x P)	Poids	Tension de service	Intensité consommée au repos
Primus 6002a	0.2 V	>75 dB	<1%	20 A	95 x 230 x 190 (mm)	1.16 kg	9 - 16 V	<1.0 A
Primus 6004a	0.2 V	>75 dB	<1%	2 x 15 A	95 x 260 x 190 (mm)	1.381 kg	9 - 16 V	<1.2 A
Primus 9004a	0.2 V	>75 dB	<1%	2 x 20 A	95 x 325 x 190 (mm)	1.806 kg	9 - 16 V	<1.5 A
Primus 3000a	0.2 V	>75 dB	<1%	2 x 15 A	95 x 313 x 190 (mm)	1.609 kg	9 - 16 V	<1.5 A

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA www.infinityspeakers.com

© 2018 HARMAN International Industries, Incorporated. Tous droits réservés. Infinity est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d'autres pays. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.

LEVEL

0dB 12dB

FREQ

40HZ 100HZ
