Caractéristiques techniques	Moniteur AG Neovo PB3701A, écran LCD 37 pouces, résolution 1920 x 1080 pixels, temps de réponse 5 ms, luminosité 350 cd/m², contraste 1000:1.
Utilisation	Idéal pour les environnements professionnels, les présentations et les affichages publics.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de problème technique, consulter le service après-vente agréé.
Sécurité	Respecter les consignes de sécurité lors de l'installation, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Connectivité : HDMI, VGA, DVI. Consommation d'énergie : 80 W. Garantie : 3 ans.

FOIRE AUX QUESTIONS - PB3701A AG Neovo

Comment puis-je régler la luminosité de mon moniteur AG Neovo PB3701A ?

Pour régler la luminosité, appuyez sur le bouton Menu situé à l'arrière du moniteur, puis utilisez les flèches pour naviguer jusqu'à l'option Luminosité. Ajustez la valeur selon vos préférences.

Mon moniteur AG Neovo PB3701A ne s'allume pas, que faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le moniteur ne s'allume toujours pas, essayez de le brancher sur une autre prise ou vérifiez le câble d'alimentation.

Comment connecter mon moniteur AG Neovo PB3701A à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Assurez-vous que les deux appareils sont éteints avant de faire la connexion.

L'image de mon moniteur AG Neovo PB3701A est floue, que faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur. Vous pouvez également essayer de débrancher et rebrancher le câble de connexion.

Comment accéder aux paramètres de l'écran de mon moniteur AG Neovo PB3701A ?

Appuyez sur le bouton Menu à l'arrière du moniteur pour accéder aux paramètres de l'écran. Utilisez les flèches pour naviguer à travers les différentes options.

Y a-t-il un moyen de réduire la fatigue oculaire lors de l'utilisation du moniteur AG Neovo PB3701A ?

Vous pouvez activer le mode de réduction de la lumière bleue dans le menu des paramètres de l'écran. Il est également recommandé de faire des pauses régulières pour reposer vos yeux.

Mon moniteur AG Neovo PB3701A fait un bruit étrange, que faire ?

Assurez-vous que le moniteur est placé sur une surface stable. Si le bruit persiste, débranchez le moniteur et contactez le service client pour une assistance supplémentaire.

Comment effectuer une réinitialisation des paramètres d'usine sur mon AG Neovo PB3701A ?

Accédez au menu des paramètres, naviguez jusqu'à l'option 'Réinitialiser' ou 'Paramètres d'usine', puis suivez les instructions à l'écran pour réinitialiser le moniteur.

MODE D'EMPLOI PB3701A AG Neovo

Écran LCD PB3701A Manuel de l'utilisateur www.agneovo.comii

AVERTISSEMENT : Cet équipement est conforme à la classe A de la norme EN55032/CISPR

32. Dans un environnement résidentiel, cet équipement peut causer des interférences radio.

Déchets d'équipements électriques et électroniques - DEEE La présence de ce symbole sur le produit ou son emballage indique que le produit doit être éliminé séparément de vos autres déchets ménagers. Vous êtes responsable de l'élimination de votre équipement en l'apportant à un point de collecte pour le recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos déchets d'équipements lors de leur élimination permettront de préserver les resources naturelles et d'assurer que ce produit est recyclé de manière à protéger la santé humaine et l'environnement. Pour obtenir plus d'informations sur les centres de collecte et de recyclage des appareils mis au rebut, veuillez contacter les autorités locales de votre région, les services de collecte des ordures ménagères ou le magasin dans lequel vous avez acheté ce produit. Pour les foyers privés dans l'Union européenne. An de contribuer à la conservation des ressources naturelles et pour garantir que le produit sera recyclé d’une manière approprié pour protéger la santé humaine et l'environnement, nous souhaitons attirer votre attention sur les points suivants :

• La poubelle barrée sur l'appareil ou l'emballage extérieur indique que le produit est conforme à la directive européenne WEEE (Appareils électriques et électroniques usagés).

• Jetez toujours les appareils usagés séparément des déchets ménagers.

• Les piles doivent être retirées au préalable et jetées séparément dans un système de collecte approprié.

• Vous êtes responsable de la suppression de vos données personnelles sur les appareils usagés avant leur élimination.

• Les foyers privés peuvent remettre gratuitement leurs anciens appareils.

INFORMATIONS DE SÉCURITÉ2

CAUTION RISK OF ELECTRIC SHOCKDO NOT OPENSymboles utilisés dans ce manuelCette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.Cette icône indique des instructions importantes d'utilisation et d'entretien. Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser l’écran LCD et gardez-le dans un endroit sûr comme référence.
• Les spécications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modication sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web : www.agneovo.com.

• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur l'écran LCD. Vous pourriez annuler la garantie. Avertissements à propos de l’installation.
• N'installez pas cet écran LCD dans des endroits chauds, par ex. près d'un chauffage, d'une fente de ventilation ou en plein soleil.• Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.• Installez cet écran LCD sur une surface stable. N'installez pas cet écran LCD dans un endroit exposé aux vibrations ou aux chocs.• Ínstallez cet écran LCD dans un endroit bien aéré.• N'installez pas cet écran LCD à l'extérieur.
• An d'éviter tout risque d'électrocution ou d'endommagement permanent à l'écran, n'exposez pas l'écran à la poussière, une humidité excessive ou la pluie.
• Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet écran LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'écran LCD. PRÉCAUTIONS3 PRÉCAUTIONS

Débranchez le cordon d'alimentation de la prise de courant et contactez un technicien qualié dans tous les cas suivants : ♦ Lorsque le cordon d’alimentation est endommagé. ♦ Si l'écran LCD est tombé ou si le boîtier est endommagé. ♦ Si l'écran LCD fume ou qu'il y a une odeur bizarre. Avertissements à propos de l’utilisation

• Utilisez uniquement le cordon d'alimentation fourni avec cet écran LCD.

• La prise de courant doit être située près de l’écran LCD pour être facilement accessible.

• Si une rallonge est utilisée avec cet écran LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise.

• Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet écran LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation.

• Si l'écran LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d’alimentation de la prise de courant.

• Pour débrancher le cordon d'alimentation, tenez et tirez par la che. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique.

• Ne touchez pas et ne débranchez pas le cordon d’alimentation avec des mains mouillées.

• Si vous éteignez l'écran en débranchant le cordon d’alimentation, attendez au moins 6 secondes avant de rebrancher le cordon d’alimentation pour l’utiliser.

• Ne pas cogner ni faire tomber l'écran pendant l'utilisation ou le transport. Nettoyage et entretien

• An de protéger votre écran contre les dommages, n’appuyez pas trop fortement sur l’écran LCD. Lorsque vous déplacez l'écran, saisissez-le par son cadre pour le soulever ; ne mettez pas vos mains ni vos doigts sur l'écran LCD pour le soulever.

• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chiffon légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, comme l'alcool et les liquides à base d'ammoniaque, pour nettoyer l'écran.

• Si votre écran venait à être mouillé, essuyez-le dès que possible avec un chiffon sec.

• Si un corps étranger ou de l'eau pénètrent dans l'écran, mettez-le immédiatement hors tension et débranchez le cordon d'alimentation. Retirez ensuite le corps étranger ou épongez l'eau et envoyez l'écran au centre de maintenance.

• An d'assurer les performances optimales de l'écran et pouvoir l'utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d'humidité suivantes : ♦ Température : 0-40°C (32-104°F) ♦ Humidité : 20-80 % HR4 PRÉCAUTIONS Notes sur l'écran LCD

• An de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité.

• A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'écran LCD baisse après un certain temps.

• Lorsque des images statiques sont afchées pendant des longues périodes, l'image peut rester visible sur l'écran LCD. Cela est appelé une brûlure ou une rétention d'image. ♦ Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'écran LCD pour qu'il s'éteigne après quelques minutes d'inactivité.

• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.

• Utilisez la fonction ANTI-BRÛLURE de l'écran LCD. Voir la section SYSTÈME 2 > ANTI-BRÛLURE.

• Changez souvent l'image du bureau.

• Réglez la luminosité de l’écran LCD sur un réglage bas.

• Éteignez l'écran LCD lorsque vous n'utilisez pas le système. ♦ Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'écran LCD :

• Éteignez l'écran LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.

• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.

• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation.

• Il y a des millions de micro-transisteurs dans cet écran LCD. Il est normal que quelques transistors soit endommagés et produisent des points. Ceci est normal et n’indique pas un problème.

• IMPORTANT : Utilisez toujours un programme d'économiseur d’écran en mouvement lorsque votre écran n’est pas utilisé. Utilisez toujours une application de rafraîchissement périodique de l'écran si l'appareil afche un contenu statique xe. L'afchage sans interruption d'une image statique ou immobile sur une longue période peut engendrer une « rémanence à l’extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. C'est un phénomène bien connu de la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à l’extinction », « image résiduelle » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte.

• AVERTISSEMENT : Les symptômes de « rémanence à l’extinction », d’ « image résiduelle » ou d’ « image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Cela n'est pas non plus couvert par les conditions de votre garantie.5 Guide de démarrage rapide Cordon d'alimentation TAB VOD HDMI Télécommande Ecran LCD Remarque : ♦ Aucune pile pour la télécommande n’est incluse. ♦ La télécommande nécessite 2 piles AAA. ♦ Nous vous recommandons de préserver la boîte et le matériel d’emballage en cas de besoin d'expédition. Câble du récepteur IR PB3701 Quick Start GuidePB3701 LCD DisplayPB3701 Eprel registration number: 2278810TAB VOD HDMI PB3701 Quick Start Guide PB3701 LCD Display PB3701 Eprel registration number: 2278810 TAB VOD HDMI

• Ce produit est emballé dans un carton qui contient également les accessoires standard.• Tous les autres accessoires optionnels seront emballés séparément.• Compte tenu des dimensions et du poids de l'écran, il est recommandé que ce produit soit transporté par deux personnes.• Après avoir ouvert le carton d'emballage, assurez-vous que les articles inclus sont en bon état et complets.

1.2 Contenu de l’emballage

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vériez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur.

1.3 Description de l'écran LCD

1.3.1 Prises d'entrée/sortie

USB 2.0 Pour connecter un signal USB 2.0. MARCHE/ARRET Allume/éteint le courant d'alimentation principal. LAN Pour la connexion Internet avec un câble Ethernet. SORTIE HDMI Pour connecter une sortie de signaux HDMI. SORTIE LIGNE Pour connecter une sortie de signal audio. (Jack audio stéréo 3,5 mm). USB (SERVICE) Port USB pour la mise à jour du rmware.

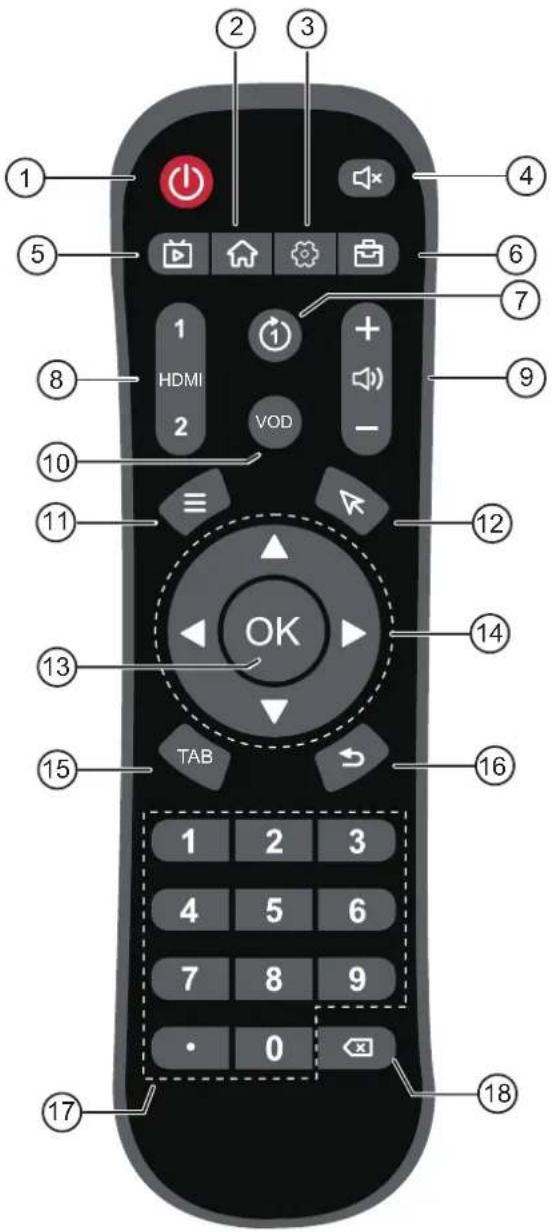

1.4.1 Fonctions générales

] Bouton ALIMENTATION Allume/éteint l’écran.

Bouton [ ] Retourne à la page d’accueil.

Bouton [ ] Ouvre le menu Paramètres.

Bouton [ ] Active ou désactive la fonction Sourdine.

Bouton [ ] Aucune fonction.

Bouton [ ] Aucune fonction.

Bouton [ HDMI ] Aucune fonction.

VOLUME Règle le volume. Appuyez sur [ ] pour augmenter le volume ou appuyez sur [ ] pour réduire le volume.

Bouton [ ] Aucune fonction.

Bouton [ ] Aucune fonction.

Bouton [ OK ] Conrme une entrée ou une sélection.

Navigue dans les menus, sélectionne les éléments et règle les valeurs.

Boutons [ ] Retourne à l'écran précédent (Android OS) ou quitte le menu Paramètres.

Bouton [ TOUCHES NUMÉRIQUES ] Aucune fonction.

Bouton [ ] Aucune fonction. Remarque : ♦ Remarque : Lorsque votre produit diffère de l'image, votre produit a priorité.8

DESCRIPTION DU PRODUIT

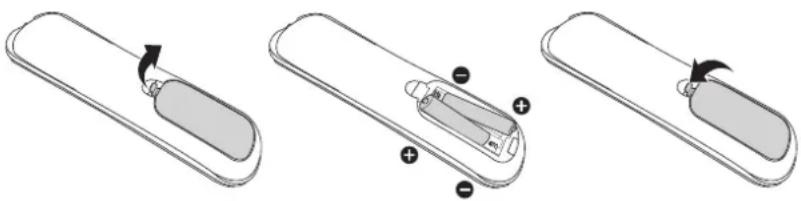

1.4.2 Installation des piles dans la télécommande

La télécommande fonctionne avec deux piles AAA 1,5 V. Pour installer ou remplacer les piles : 1 Poussez et faites glisser le couvercle pour l’ouvrir. 2 Alignez les piles en respectant les signes (+) et (-) à l’intérieur du compartiment des piles. 3 Remettez le couvercle.

1.4.3 Manipulation de la télécommande

• Évitez de la cogner ou de la secouer.

• Ne laissez pas de l’eau ou tout autre liquide entrer dans la télécommande. Si la télécommande est mouillée, essuyez-la immédiatement.

• Évitez de l’exposer à la chaleur et à la vapeur d’eau.

• N'ouvrez pas le couvercle des piles sauf pour installer des piles.

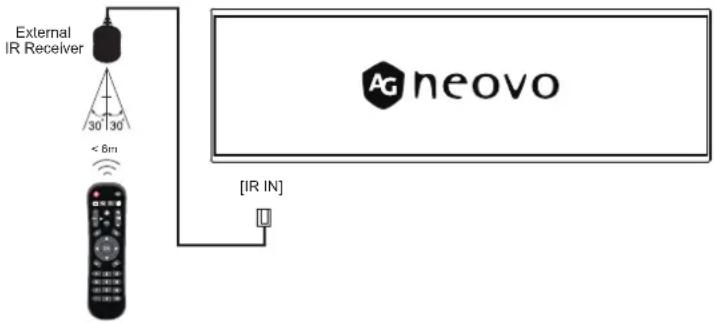

1.4.4 Portée de fonctionnement de la télécommande

Pointez le haut de la télécommande vers le capteur de télécommande du moniteur (sur le bord gauche ou droite) lorsque vous appuyez sur un bouton. Lors de l'utilisation de la télécommande, la distance entre la télécommande et le capteur sur l'écran doit être inférieure à 6m/20pieds, et les angles horizontal et vertical doivent être inférieurs à 30˚. [IR IN] External IR Receiver < 6m TAB VOD HDMI Attention : Une utilisation incorrecte des piles peut entrainer des fuites ou une explosion. Respectez toujours les instructions suivantes : ♦ Insérez les piles AAA en faisant correspondre les signes (+) et (-) des piles avec les signes (+) et (-) dans le compartiment des piles. ♦ N’utilisez jamais des piles de différents types. ♦ N’utilisez jamais des piles neuves avec des piles usées. Cela réduit la durée de vie des piles et elles peuvent fuir. ♦ Enlevez les piles usées immédiatement pour que le liquide des piles ne coule pas dans le compartiment des piles. Ne touchez pas l’acide des piles si elles fuient, cette substance est toxique pour la peau. Remarque : ♦ Si vous n’avez pas l’intention d’utiliser la télécommande pendant une longue période, retirez les piles. ♦ La télécommande peut ne pas fonctionner correctement si le capteur de télécommande de cet écran est exposé à la lumière directe du soleil ou une forte illumination, ou si le chemin du signal de la télécommande est bloqué par un objet.9

# Navigation dans le menu Opération Afche le menu Paramètres.Sélectionnez le bouton dans le menu. Ouvre le sous-menu.1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner l'élément du menu principal.2 Appuyez sur le bouton ou OK pour ouvrir le sous-menu.3 Appuyez sur le bouton ↑ ou ↓ pour sélectionner l'élément du sous-menu.4 Appuyez sur le bouton OK pour accéder au mode de réglage. Ajuste les paramètres. Ferme le menu Paramètres. Appuyez sur le bouton < ou sur le bouton droit de la souris pour quitter le menu Paramètres.

2.1.1 Structure du menu Paramètres

Menu principal Sous-menu Remarques1. Réseau et Internet y Wi-Fi y Ethernet y Hotspot et partage de connexion y Économiseur de données y VPN y DNS privéVoir page 11.2. Appareils connectés y Bluetooth Voir page 12.3. Apps & notications y Info App y Apps par défaut y Gestionnaire de permissionsVoir page 12.4. Afchage y Luminosité y Rotation de l’écran y Fond d'écran y Taille de la police y Délai d'attente de l'écran y HDMI y Masquer la barre d'état y Masquer la barre de navigationVoir page 13.5. Son y Volume multimédia y Son de clicVoir page 14.

CHAPITRE 2 : RÉGLAGE DES PARAMÈTRES10

6. Stockage y Gestion du stockage Voir page 14.

7. Mémoire y Gestion de la mémoire Voir page 14.

8. Condentialité y Réglage du mot de passe Voir page 15.

9. Localisation y Accès d'app à Localisation

y Recherche WLAN et Bluetooth Voir page 15.

10. Capture d'écran y Paramètres de capture d'écran différée

y Afcher le bouton Capture d'écran dans la Barre d'état Voir page 16.

11. Système y Langue et saisie

y Date et heure y Gestion de l’alimentation y Options de réinitialisation y Anti-Brûlure Voir page 16.

12. À propos de l'appareil y Nom de l’appareil

y Informations légales y Modèle y Version Android y Résolution du système et fréquence de rafraîchissement y Adresse IP y Adresse MAC Wi-Fi y Adresse MAC Wi-Fi de l'appareil y Adresse Bluetooth y Durée d'utilisation y Version du rmware y ID moniteur Voir page 18.11

RÉGLAGE DES PARAMÈTRES

2.2 Conguration des paramètres

2.2.1 Réseau et Internet

Élément Fonction Opération Plage Wi-Fi • Commutateur Wi-Fi : Activez ou désactivez le Wi-Fi.

• Réseaux disponibles : Afche et permet de connecter aux réseaux Wi-Fi disponibles. 1 Changez pour activer/ désactiver le Wi-Fi. 2 Recherchez les réseaux disponibles à partir de l'appareil. Marche/Arrêt

• Réseaux enregistrés : Gérez les réseaux Wi-Fi enregistrés.

• Préférences Wi-Fi : Congurez les préférences Wi-Fi comme la connexion auto et les notications réseau. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner le réglage. 2 Appuyez sur le bouton OK pour conrmer. N/A Ethernet Afchez l'adresse IP du réseau, le masque de sous-réseau, la passerelle, le nom de domaine, le mode IP, etc. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner le réglage. 2 Appuyez sur le bouton OK pour conrmer.

• Mode Ethernet IP Hotspot et partage de connexion

• Hotspot Wi-Fi : Activez/ désactivez le Hotspot Wi-Fi, réglez le nom et le mot de passe du Hotspot, désactivez automatiquement le Hotspot lorsqu'aucun appareil n'est connecté, sécurité, code QR. 1 Changez pour activer/ désactiver le Hotspot Wi-Fi 2 Appuyez sur le bouton ↑ ou ↓ pour sélectionner le réglage. 3 Appuyez sur le bouton OK pour conrmer. Marche/Arrêt

• Mot de passe du Hotspot

• Désactiver automatiquement le Hotspot

• Partage de connexion Bluetooth : Partagez la connexion internet mobile via Bluetooth.

• Tethering Ethernet : Partagez la connexion internet mobile via Ethernet. Changez pour activer/ désactiver le partage de connexion Bluetooth et Ethernet Marche/Arrêt VPN • Ajouter un VPN : Ajoutez des nouvelles congurations VPN.

• Liste des VPN : Gérez les VPN congurés. Appuyez sur + pour ajouter un prol VPN N/A DNS privé Permet aux utilisateurs d'utiliser des requêtes DNS cryptées. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner le réglage. 2 Appuyez sur le bouton OK pour conrmer. Arrêt/Automatique/ Nom d'hôte DNS privé12

RÉGLAGE DES PARAMÈTRES

2.2.2 Appareils connectés

Élément Fonction Opération Plage Bluetooth • Appairer un nouvel appareil : Afchez et connectez à des appareils Bluetooth disponibles. Sélectionnez « Appairer un nouvel appareil » pour vérier les appareils disponibles pour l'appairage N/A

• Préférences de connexion : Activez ou désactivez Bluetooth, la diffusion, l'impression et la réception des chiers via Bluetooth. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner le réglage. 2 Appuyez sur le bouton OK pour conrmer. N/A

2.2.3 Apps & notifications

Élément Fonction Opération Plage Info App Vériez les informations de chaque application sur l'appareil. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner l’application. 2 Appuyez sur le bouton OK pour obtenir les informations de l'application.

• Données mobiles et Wi-Fi

• Afcher au-dessus des autres applications

• Modier les paramètres système

• Installer les applications inconnues

• Désactiver App par défaut • App de navigation : Choisissez l'application de navigation par défaut.

• App d'accueil : Choisissez l'application d'accueil par défaut.

• Paramètres d'accueil : accédez aux points de notication et choisissez d'ajouter ou non des icônes d'application sur l'écran d'accueil. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner l'application. 2 Appuyez sur le bouton OK pour conrmer. N/A13

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage Gestionnaire d'autorisations Gérez les autorisations de chaque application sur l'appareil 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner l’application. 2 Appuyez sur le bouton OK pour conrmer.

Élément Fonction Opération Plage Luminosité Réglez la luminosité de l’écran. 1 Appuyez sur le bouton OK pour activer la barre coulissante 2 Appuyez sur le bouton ← ou → pour régler la luminosité. 0~100% Rotation de l’écran Tournez l'écran dans le sens de l'afchage. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner. 2 Appuyez sur le bouton OK pour conrmer.

• Rotation 270 degrés Fond d'écran Choisissez la source du fond d'écran et dénissez le fond d'écran. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner la source. 2 Appuyez sur le bouton OK pour conrmer.

• Fonds d'écran Taille de la police Ajustez la police du système et la mise à l'échelle des éléments de l'interface. Déplacez la barre coulissante pour ajuster la taille de la police. N/A14

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage Délai de l'écran Dénissez le délai de mise en veille auto de l'écran. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner. 2 Appuyez sur le bouton OK pour conrmer.

• 30 minutes HDMI Sélectionnez la résolution et le niveau de zoom de l'écran de la sortie HDMI. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner. 2 Appuyez sur le bouton OK pour conrmer. N/A Masquer la barre d'état Masque la barre d'état en haut de l’écran Changez pour masquer la barre d’état. Marche/Arrêt Masquer la barre de navigation Masque la barre de navigation en bas de l’écran Changez pour masquer la barre de navigation. Marche/Arrêt

Élément Fonction Opération Plage Volume multimédia Augmente le volume multimédia de l'écran. Déplacez la barre coulissante pour ajuster le volume multimédia. 0~100 Son de clic Choisissez si vous voulez activer ou non les effets de son de clic. Changez pour activer le son de clic. Marche/Arrêt

Afchez l'espace utilisé/libre, effacez le cache, les gros chiers et gérez le stockage actuel de l'appareil.15

Afchez la capacité totale, l'utilisation moyenne, la capacité disponible et l'utilisation de la mémoire par les applications.

Élément Fonction Opération Plage Mot de passe Afcher le mot de passe Afche brièvement les caractères pendant la saisie. Changez pour afcher les caractères lorsque vous entrez le mot de passe. Marche/Arrêt

Élément Fonction Opération Plage Accès d’app à la localisation Afche les applications qui sont autorisées à accéder à la localisation de l'appareil. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner. 2 Appuyez sur le bouton OK pour conrmer. N/A Recherche Wi-Fi et Bluetooth

• Recherche Wi-Fi : autorise les applications et les services à rechercher des réseaux Wi-Fi tout le temps.

• Recherche Bluetooth : Autorise les applications et les services à rechercher des appareils à proximité tout le temps. Changez pour accéder à la recherche dans Wi-Fi ou Bluetooth. N/A16

RÉGLAGE DES PARAMÈTRES

2.2.10 Capture d'écran

Élément Fonction Opération Plage Paramètres de capture d'écran di󰀨érée Choisissez le nombre de secondes avant la prise d'une capture d'écran. 1 Appuyez sur le bouton ↑ ou ↓ pour sélectionner. 2 Appuyez sur le bouton OK pour conrmer.

• Après 5 minutes A󰀩cher le bouton Capture d'écran dans la Barre d'état Afcher le bouton Capture d'écran dans la Barre d'état Changez pour afcher le bouton Capture d'écran dans la Barre d'état Marche/Arrêt

Élément Fonction Opération Plage Langues et saisie

• Langue : Changez la langue du système. 1 Appuyez sur le bouton OK pour ouvrir. 2 Ajoutez une langue à partir de la liste des langues 3 Déplacez une langue en haut pour la dénir comme langue par défaut Anglais (par défaut) et autre langue native du système Android.

• Clavier de l'écran : Gérez les claviers de l'écran : Saisie Google Pinyin, clavier Android. 1 Appuyez sur le bouton OK pour ouvrir. 2 Sélectionnez les claviers de l'écran en les activant

• Utiliser le clavier de l'écran : Gardez-le sur l'écran lorsque le clavier physique est actif.

• Raccourcis clavier : Afche les raccourcis disponibles pour le clavier. Changez pour activer le clavier de l'écran Marche/Arrêt17

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage Date et heure • Date : réglez la date sur l'appareil. 1 Appuyez sur le bouton de navigation pour sélectionner la date. 2 Appuyez sur le bouton OK pour conrmer. Menu de date

• Heure : Réglez l'heure sur l'appareil 1 Appuyez sur le bouton de navigation pour sélectionner la date. 2 Appuyez sur le bouton OK pour conrmer. Menu Horloge

• Utiliser le format 24 heures : Activez ou désactivez l'utilisation du format 24 heures. Changez pour activer le format 24 heures pour la minuterie. Marche/Arrêt Options de réinitialisation

• Réinitialiser Wi-Fi, mobile et Bluetooth : Cela réinitialise tous les paramètres réseau, y compris : Wi-Fi, les données mobiles et Bluetooth. Appuyez sur le bouton OK pour conrmer et réinitialiser les paramètres. N/A

• Réinitialiser préférences d'app : Cela réinitialise toutes les préférences des apps désactivées, les notications des apps désactivées, les apps par défaut pour certaines actions, les restrictions de données en arrière-plan pour les apps et toutes les restrictions d'autorisation. Vous ne perdrez aucune donnée d'app. Appuyez sur le bouton OK pour conrmer et réinitialiser les paramètres. N/A

• E󰀨acer toutes les données (réinitialisation d'usine) : Cela effacera toutes les données du stockage interne de votre appareil. Appuyez sur le bouton OK pour conrmer et réinitialiser les paramètres. N/A18

RÉGLAGE DES PARAMÈTRES

Élément Fonction Opération Plage Gestion de l’alimentation

• Interrupteur de minuterie : Contrôlez l'heure de démarrage et l'heure d'arrêt de l'écran. 1 Sélectionnez le mode. 2 Réglez l'heure de démarrage et l’heure d'arrêt de l'appareil. 3 Cliquez sur “Ajouter groupe” pour ajouter un autre temps de démarrage et d'arrêt de l'appareil. 4 Cliquez sur “Enregistrer” pour activer le programme. N/A

• Écran Marche/Arrêt : Contrôlez l'heure de marche et d’arrêt de l'écran (allume/éteint uniquement le rétroéclairage) 1 Cliquez sur « Ajouter » pour dénir le programme de marche et d’arrêt de l'écran. 2 Entrez une valeur dans Heure de début et Heure de n. (Le format est hh:mm:ss) 3 Cliquez sur “Enregistrer” pour activer le programme. N/A Anti-Brûlure Activez la fonction Anti-brûlure de l'écran LCD pour agrandir légèrement la taille de l'image et déplacer la position des pixels dans les quatre directions (haut, bas, gauche et droite). *Remarque : Lorsque la fonction Anti-brûlure est activée, elle s'exécute toutes les deux heures. Changez pour activer. Marche/Arrêt19

RÉGLAGE DES PARAMÈTRES

2.2.12 À propos de l'appareil

Afche les informations de cet écran LCD :

• Informations légales

• Résolution du système et fréquence de rafraîchissement

• Adresse MAC Wi-Fi de l'appareil

• ID moniteur Élément Fonction Opération Plage Nom de l’appareil Afche le nom de l'appareil. Vous pouvez changer le nom vous- même. 1 Appuyez sur le bouton OK pour ouvrir. 2 Utilisez le clavier pour changer le nom de l'appareil. N/A ID moniteur Afche l'ID du moniteur de l'appareil. Vous pouvez changer l'ID vous-même. 1 Appuyez sur le bouton OK pour ouvrir. 2 Utilisez le clavier pour changer l'ID du moniteur. 1~25520

3.1.1 Menu Explorateur

Élément Fonction Accueil Retourne à la page d'accueil de l'Explorateur. NiveauSupérieur Retourne au chier supérieur. Multi Sélectionnez plusieurs chiers en cliquant sur Multi. Éditeur Éditez le chier avec les fonctions Copier, Supprimer, Déplacer, Coller, Renommer, Envoyer et Créer un raccourci. NouveauDossier Ajoutez un nouveau dossier dans le chier existant. Retour Retourne au dossier précédent. Suivant Va au dossier suivant.

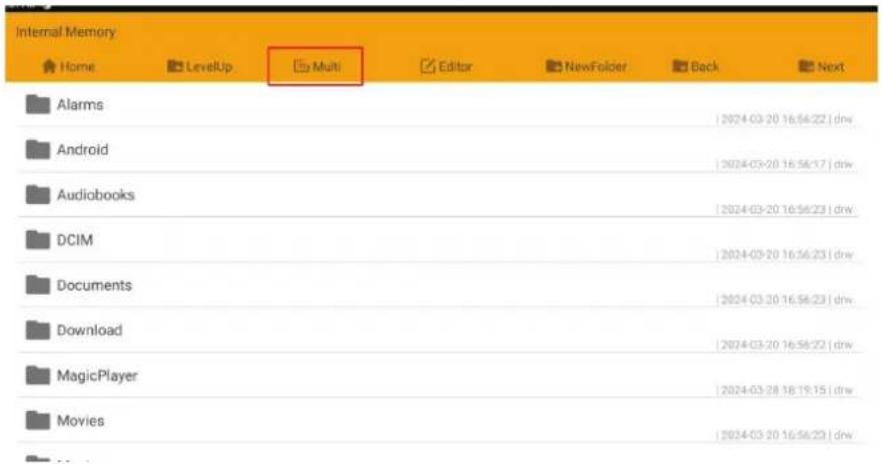

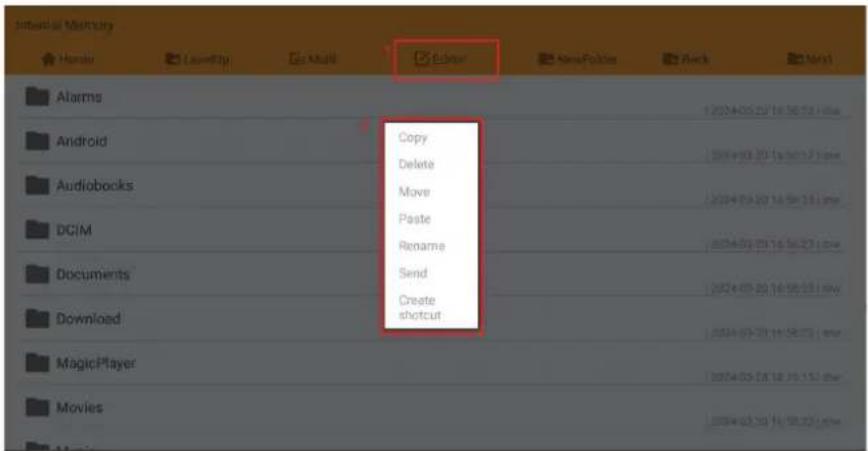

3.1.2 Éditer le chier

Si vous voulez déplacer un chier, cliquez sur [Sélection multiple], sélectionnez le chier que vous voulez déplacer, le nom du chier sélectionné deviendra jaune, puis cliquez sur [Modier]. Cliquez sur [Éditer] après la boîte de dialogue contextuelle, cliquez sur [Déplacer], puis déplacez le chier sélectionné à l'emplacement désiré. Vous pouvez également copier, supprimer, coller, renommer, etc. le chier en cliquant sur [Éditer].

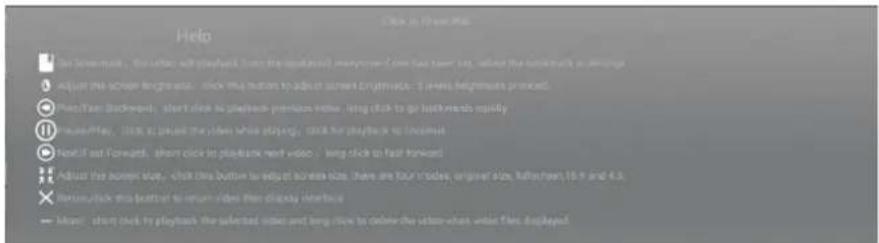

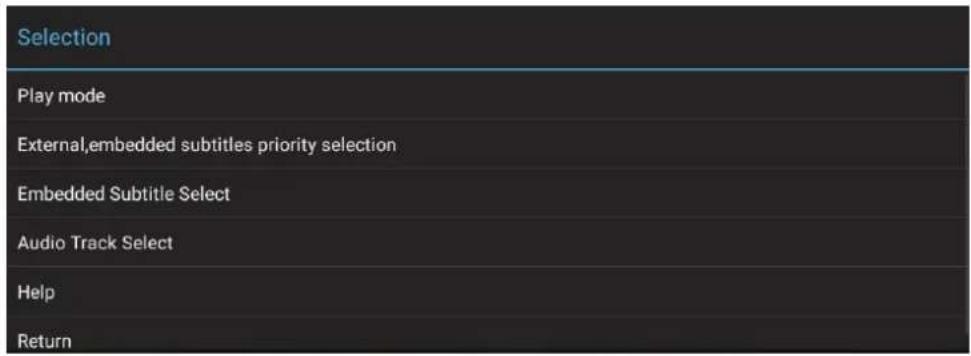

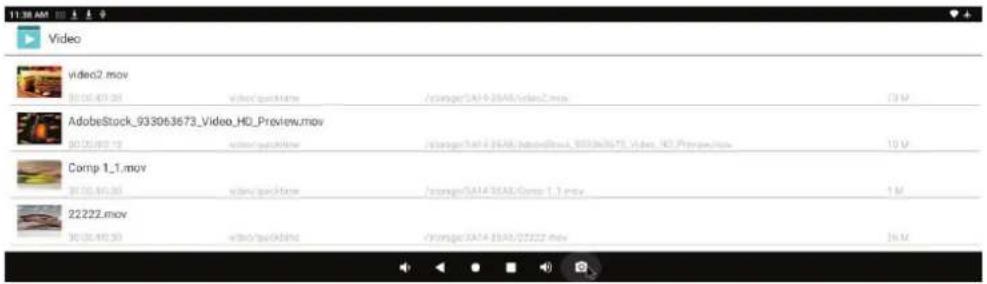

Vous pouvez jouer la vidéo à partir de la mémoire interne ou d'un chier USB. Sélectionnez la vidéo spécique et cliquez dessus ou appuyez sur le bouton OK de la télécommande. Pendant la lecture de la vidéo, appuyez sur le bouton en bas de l'écran pour accéder à d'autres paramètres de la vidéo. Élément Fonction Mode de lecture Sélectionnez le mode de lecture de la vidéo comme jouer la vidéo une fois, répéter la vidéo ou répéter toutes les vidéos dans le chier. Sélection de la priorité des sous-titres externes ou intégrés Aucune fonction Sélection des sous- titres intégrés Aucune fonction Sélection de la piste audio Aucune fonction Aide Plus d’informations sur le bouton de fonction en bas de l'écran. Retour Ferme les réglages. Lorsque vous ouvrez [Aide], vous trouverez plus d'informations sur chaque fonction des boutons en bas de l'écran.22

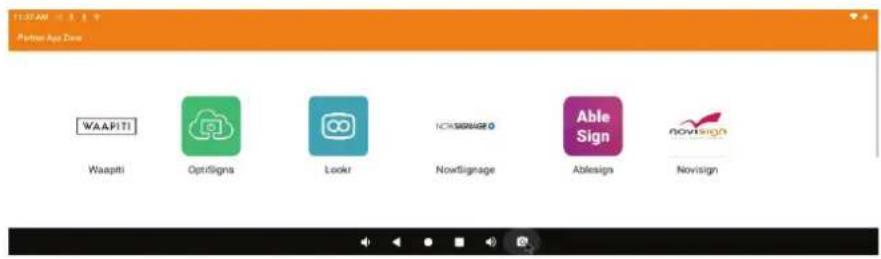

3.3 Zone d'applis partenaires

Vous pouvez télécharger et installer le CMS de nos partenaires logiciels à partir de la zone d'applis partenaires. Lorsque vous accédez à la zone d'applis partenaires, vous pouvez trouver un choix de plusieurs CMS. Sélectionnez un et installez-le sur l'appareil. Vous pouvez alors commencer à gérer votre contenu avec le logiciel CMS fonctionnel.

3.4 Désinstallation et installation d’un logiciel

3.4.1 Désinstallation

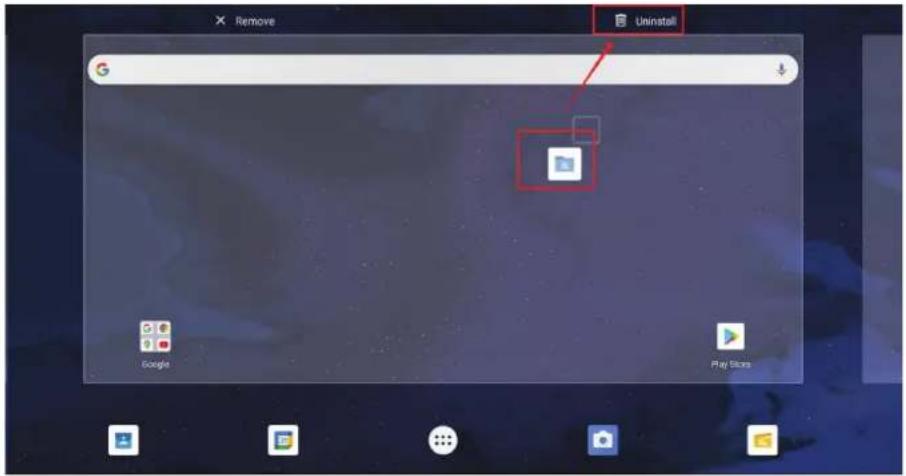

Appuyez longuement sur l'icône du programme avec le bouton gauche de la souris, puis déposez sur [désinstaller] pour désinstaller l'application.

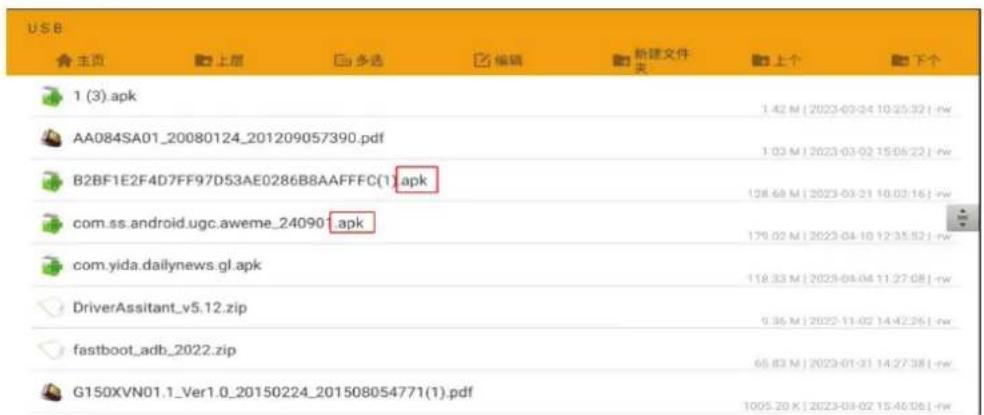

Cliquez sur [Explorer ], sélectionnez le chier avec l'extension APK à installer.23

4.1 Mise à jour du rmware

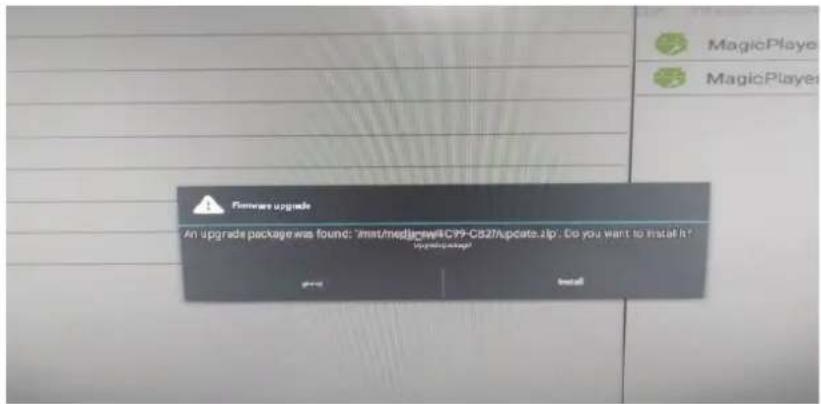

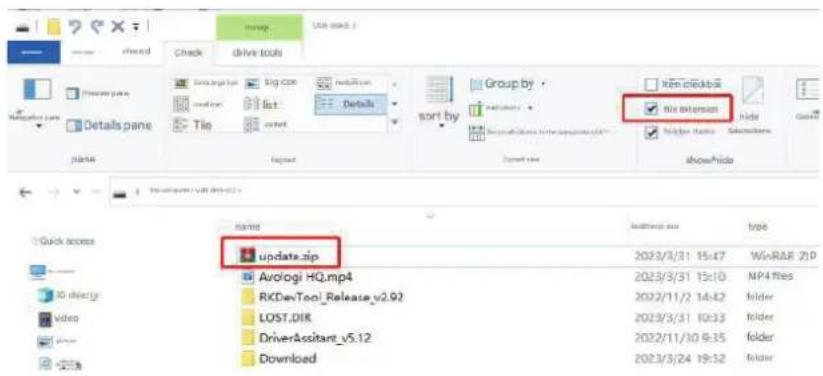

Étape 1 : Nommez le chier de mise à jour « update.zip » et placez-le dans le répertoire racine de la clé USB. (Remarque : le format de la clé USB doit être « FAT/FAT32 ») Étape 2 : Branchez la clé USB sur l'appareil. Une fois la clé branchée, le système vous demandera si vous voulez continuer la mise à jour. Cliquez sur « installer », le système redémarrera automatiquement après la mise à jour, l'ensemble du processus de mise à jour prendra entre 2-4 minutes.24

Avertissements à propos de l’utilisation du moniteur

• Ne pas mettre vos mains, votre visage ou des objets à proximité des trous de ventilation du moniteur. Le haut du moniteur est généralement très chaud à cause de la température élevée de l'air d'échappement qui sort des trous de ventilation. Des brûlures ou des blessures sont possibles si une des parties du corps est trop proche de ces trous. Poser un objet près du haut du moniteur peut également endommager l'objet, et le moniteur, à cause de la chaleur.

• Veillez à débrancher tous les câbles avant de déplacer le moniteur. Le déplacement du moniteur avec ses câbles branchés peut endommager les câbles et provoquer un incendie ou une électrocution.

• Débranchez le cordon d'alimentation de la prise murale par mesure de précaution avant d'effectuer tout type de nettoyage ou d'entretien. Instructions de nettoyage du panneau frontal

• Le panneau de l'écran a été spécialement traité. Essuyez délicatement la surface en utilisant uniquement un chiffon de nettoyage ou un chiffon doux, non pelucheux.

• Si la surface devient sale, mouillez un chiffon doux, non pelucheux dans une solution de détergent doux. Essorez le chiffon pour enlever l'excès de liquide. Essuyez la surface de l'écran pour nettoyer la saleté. Puis utilisez un chiffon sec du même type pour l'essuyer.

• Ne pas rayer ou frapper la surface du panneau avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles comme des sprays d'insertion, des solvants ou des diluants. Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez le boîtier avec un chiffon doux et sec.

• Si le boîtier est très sale, mouillez un chiffon non pelucheux dans une solution de détergent doux. Essorez le chiffon pour enlever autant d'eau que possible. Essuyez le boîtier. Utilisez un autre chiffon sec pour essuyer jusqu'à ce que la surface soit sèche.

• Ne laissez pas de l'eau ou du détergent entrer en contact avec la surface de l'écran. Si de l'eau ou de l'humidité pénètre dans l'appareil, cela peut causer des problèmes d'utilisation et poser des risques d'électrocutions.

• Ne pas rayer ou frapper le boîtier avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles comme des sprays d'insertion, des solvants et des diluants pour nettoyer le boîtier.

• Ne placez pas d'objets en caoutchouc ou en PVC quels qu'ils soient près du boîtier pendant des périodes prolongées.25 ANNEXE

Suivez les solutions ci-dessous pour résoudre les problèmes fréquents et contactez-nous si votre problème persiste. Problème Cause possible Résolution Image saccadée ou ondulée • Un appareil électrique cause des interférences avec les signaux vidéo.

• Éteignez l'appareil électrique ou éloignez le moniteur. Différence de couleur • Saturation chromatique incorrecte.

• Valeurs RVB ou température de la couleur incorrectes.

• Vériez la saturation chromatique.

• Ajustez les valeurs RVB ou réinitialisez la température de la couleur.

• Restaurez les réglages par défaut. Distorsion de l'image • Rapport d'aspect incorrect. • Réinitialisez le rapport d'aspect.26

CHAPITRE 6 : SPÉCIFICATIONS

6.1 Spécications de l'écran

PB3701A Panneau Type d'écran TFT LCD à rétroéclairage LED (technologie IPS) Taille de l'écran 37" Résolution max. 1920 x 540 Pas de pixels 0,469 mm Luminosité 700 cd/m² Rapport de contraste 1000:1 Angle de vue (H/V) 178°/178° Couleurs d’afchage 16,7M Temps de réponse 5 ms Traitement de surface Traitement antireet (Haze 25%), revêtement dur 3H Fréquence (H/V) Fréq. H 30 kHz - 81 kHz Fréq. V 56 Hz - 76 Hz Sortie HDMI x 1 Contrôle externe LAN RJ45 x 1 Entrée IR Prise téléphone 3,5mm Sans l Wi-Fi/Bluetooth 2.4G Wi-Fi 802.11b/g/n, BT 4.2 Lecteur intégré Système d'exploitation Android 11 Processeur RK3566 Mémoire 2G USB 32G Autre connectivité USB 2.0 x 1 (Service port)

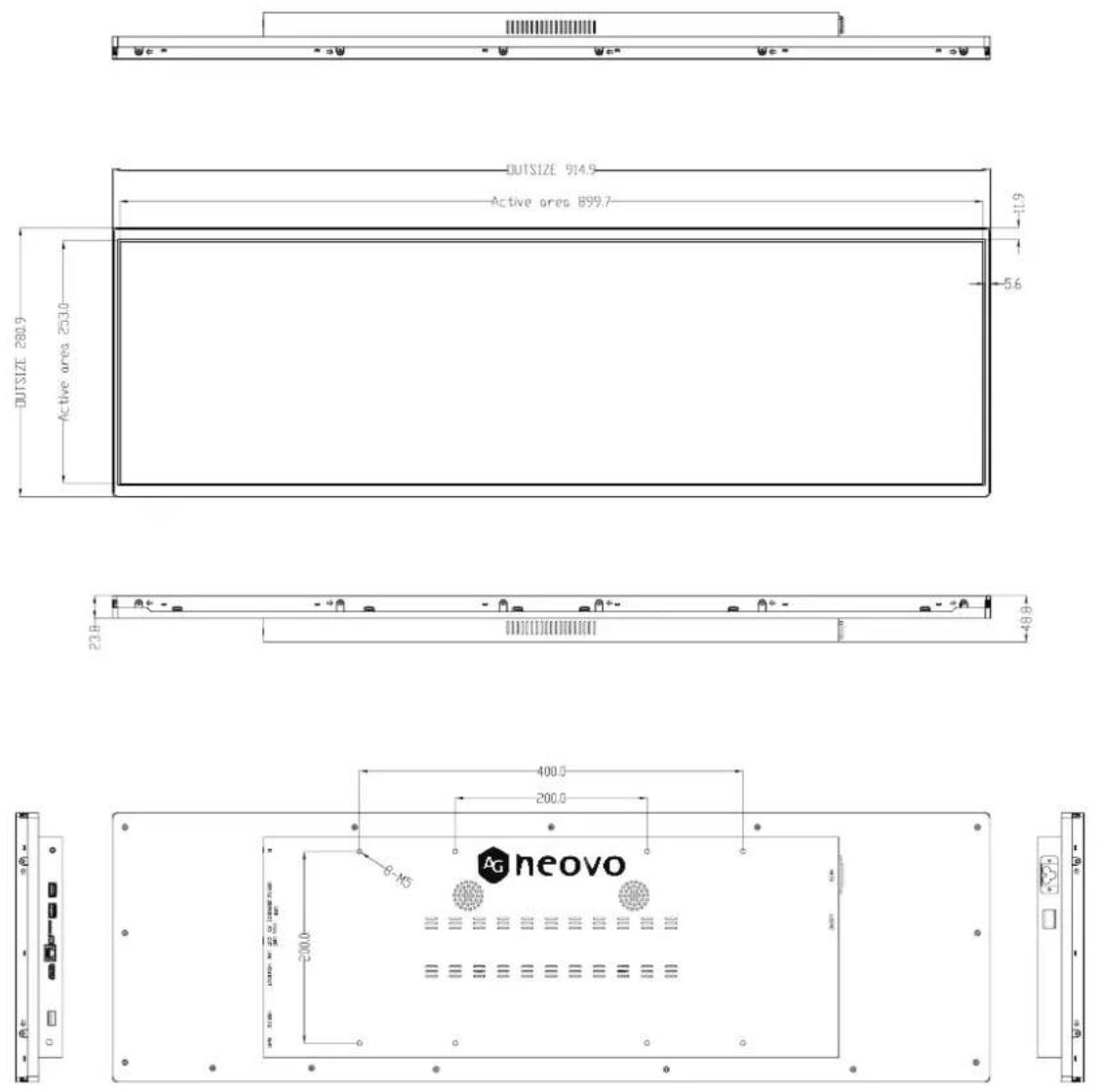

6.2 Dimensions de l'écran
