Caractéristiques techniques	Moniteur AG Neovo LW2403, écran LCD de 24 pouces, résolution 1920 x 1080 pixels, temps de réponse de 5 ms, luminosité de 250 cd/m², contraste de 1000:1.
Connectivité	Ports HDMI, DVI, VGA, et entrée audio.
Utilisation	Idéal pour un usage bureautique, multimédia et gaming léger.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Certifications CE, FCC, RoHS. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Garantie de 3 ans, consommation d'énergie de 30 W en fonctionnement, 0,5 W en veille.

FOIRE AUX QUESTIONS - LW2403 AG Neovo

Comment connecter mon AG Neovo LW2403 à mon ordinateur ?

Pour connecter votre AG Neovo LW2403 à votre ordinateur, utilisez un câble VGA ou HDMI. Branchez une extrémité dans le port de votre moniteur et l'autre dans le port de sortie vidéo de votre ordinateur.

Que faire si l'écran reste noir après la connexion ?

Assurez-vous que le moniteur est allumé et que le bon port d'entrée est sélectionné. Vérifiez également que le câble est correctement branché et n'est pas endommagé.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de contrôle situés sur le moniteur. Accédez au menu à l'écran et sélectionnez les options de luminosité et de contraste pour les modifier.

Le moniteur affiche des couleurs incorrectes, que faire ?

Vérifiez les paramètres de couleur dans le menu à l'écran. Assurez-vous également que le câble vidéo est bien connecté. Si le problème persiste, essayez de connecter le moniteur à un autre ordinateur.

Comment monter le moniteur sur un support VESA ?

Pour monter le moniteur sur un support VESA, retirez le pied du moniteur en dévissant les vis à l'arrière. Ensuite, fixez le moniteur au support VESA en utilisant les vis appropriées.

Y a-t-il une garantie pour le moniteur AG Neovo LW2403 ?

Oui, le moniteur AG Neovo LW2403 est généralement couvert par une garantie limitée. Vérifiez les documents fournis avec votre produit pour les détails spécifiques de la garantie.

Que faire si le moniteur ne détecte pas le signal ?

Si le moniteur ne détecte pas le signal, vérifiez que votre ordinateur est allumé et que le bon port d'entrée est sélectionné sur le moniteur. Testez également avec un autre câble ou un autre appareil.

Comment nettoyer l'écran du moniteur ?

Pour nettoyer l'écran, utilisez un chiffon doux et propre, légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs.

Comment réinitialiser les paramètres d'usine du moniteur ?

Pour réinitialiser le moniteur aux paramètres d'usine, accédez au menu à l'écran, recherchez l'option de réinitialisation et suivez les instructions à l'écran.

Pourquoi le moniteur clignote-t-il ?

Le clignotement peut être causé par un câble vidéo défectueux ou mal connecté. Vérifiez les connexions et testez avec un autre câble. Si le problème persiste, cela peut indiquer un problème matériel.

MODE D'EMPLOI LW2403 AG Neovo

Moniteur à rétro-éclairage LED LW2203, LW2403 Manuel de l'utilisateur www.agneovo.comTABLE DES MATIÈRES

CHAPITRE 4 : RÉGLAGE DE L’MONITEUR LCD

WEEE Informations pour les utilisateurs dans l’Union Européenne Ce symbole sur l’appareil ou sur la boîte indique que cet appareil ne doit pas être jeté, à la n de sa durée de vie, dans une poubelle ou avec les ordures ménagères. Il est de votre responsabilité de vous assurer que ce produit électronique est emmené dans un centre de recyclage pour économiser les ressources naturelles. Chaque pays dans l’Union Européenne doit posséder des points de collecte pour le recyclage des appareils électriques et électroniques. Pour plus d’informations sur les points de collecte près de chez vous, contactez votre service de recyclage des produits électriques et électroniques ou le magasin où vous avez acheté ce produit.PRÉCAUTIONS

PRÉCAUTIONS CAUTION RISK OF ELECTRIC SHOCKDO NOT OPENSymboles utilisés dans ce manuelCette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.Cette icône indique des instructions importantes d'utilisation et d'entretien. Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser l’moniteur LCD et gardez-le dans un endroit sûr comme référence.
• Les spécications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modication sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web www.agneovo.com.

• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur l'moniteur LCD. Vous pourriez annuler la garantie. Avertissements à propos de l’installation. N'installez pas cet moniteur LCD dans des endroits chauds, par ex. près d'un chau󰀨age, d'une fente de ventilation ou en plein soleil.Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.Installez cet moniteur LCD sur une surface stable. N'installez pas cet moniteur LCD dans un endroit où il risque d’être soumis à des vibrations ou des chocs.Ínstallez cet moniteur LCD dans un endroit bien aéré.N'installez pas cet moniteur LCD à l'extérieur.N'installez pas cet moniteur LCD dans des endroits chauds ou humides.Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet moniteur LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'moniteur LCD.5 PRÉCAUTIONS Avertissements à propos de l’utilisation Utilisez uniquement le cordon d'alimentation fourni avec cet moniteur LCD. La prise de courant doit être située près de l’moniteur LCD pour être facilement accessible. Si une rallonge est utilisée avec cet moniteur LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise. Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet moniteur LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation. Si l'moniteur LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d’alimentation de la prise de courant. Pour débrancher le cordon d'alimentation, tenez et tirez par la che. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique. Ne touchez pas et ne débranchez pas le cordon d’alimentation avec des mains mouillées.

Débranchez le cordon d'alimentation de la prise de courant et contactez un technicien qualié dans tous les cas suivants :

• Lorsque le cordon d’alimentation est endommagé.

• Si l'moniteur LCD est tombé ou si le boîtier est endommagé.

• Si l'moniteur LCD fume ou qu'il y a une odeur bizarre.

Il n'est pas recommandé d'installer cet appareil sur un plafond ou sur une surface horizontale élevée.

Le non-respect de ces instructions d'installation peut avoir des conséquences indésirables, par exemple causer des blessures ou causer des dommages. Si vous avez déjà installé cet écran sur un plafond ou sur une surface horizontale élevée, il est recommandé de contacter AG Neovo pour de l'aide ou des solutions pour vous aider à avoir une meilleure expérience sans risque.6 PRÉCAUTIONS Nettoyage et entretien N'essayez pas de réparer cet appareil vous-même, contactez un technicien qualié pour de l'aide. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou d'autres dangers. Notes sur l'moniteur LCD An de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité. A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'moniteur LCD baisse après un certain temps. Lorsque des images statiques sont a󰀩chées pendant des longues périodes, l'image peut rester visible sur l'moniteur LCD. Cela est appelé une brûlure ou une rétention d'image. Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'moniteur LCD pour qu'il s'éteigne après quelques minutes d'inactivité.

• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.

• Changez souvent l'image du bureau.

• Réglez la luminosité de l’moniteur LCD sur un réglage bas.

• Eteignez l'moniteur LCD lorsque vous n'utilisez pas le système. Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'moniteur LCD :

• Eteignez l'moniteur LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.

• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.

• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation. Il y a des millions de micro-transisteurs dans cet moniteur LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n’indique pas un problème.7

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vériez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur. Moniteur LCD Support de base Support Guide de démarrage rapide Câble HDMI LW-22G/LW-24G_Quick Guide_V010Quick Start Guide LW-22G & LW-24G LED-Backlit Monitor displays.agneovo.com Remarque :

• Utilisez uniquement le cordon d'alimentation fourni.

• Les images ci-dessus servent uniquement de référence. Les éléments fournis peuvent varier. Cordon d’alimentation8

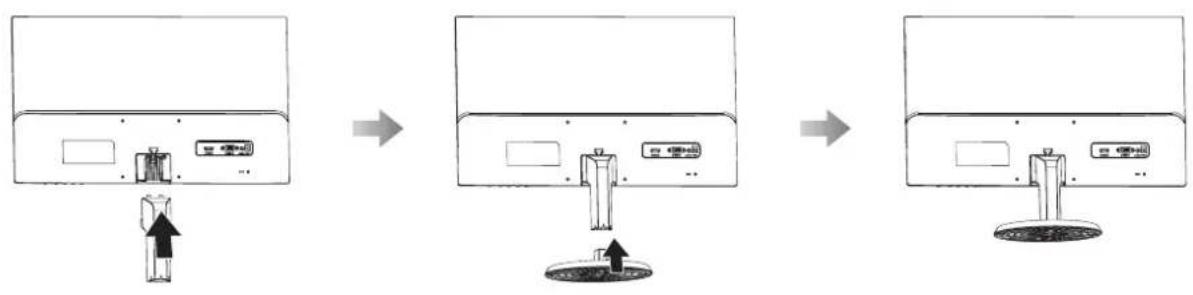

1. Placez l'moniteur LCD avec le côté dalle orienté vers le bas sur une surface rembourrée.

2. Fixez le support à l'moniteur LCD.

a. Installez le support de base dans le compartiment approprié sur le moniteur.b. Fixez le socle au montant de la base.

1.2.2 Réglage de l'inclinaison

Pour le confort visuel, inclinez l'moniteur LCD jusqu'à un angle de -5° ~ 20°. Tenez le socle avec une main et utilisez l'autre main pour ajuster l'moniteur LCD à l'angle souhaité.9

Pour xer l'moniteur LCD au mur, e󰀨ectuez les étapes suivantes :

1. Enlevez le support de la base.

Veuillez consulter page 26.

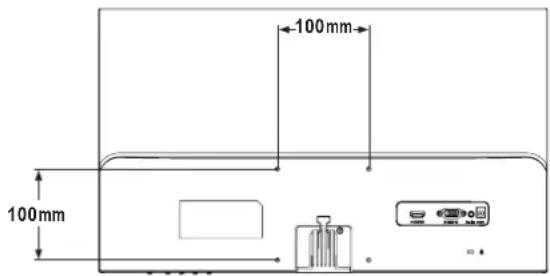

2. Montage mural de l'moniteur LCD

Vissez le support en utilisant les trous VESA à l'arrière de l'moniteur LCD.

Remarque : Prenez des mesures appropriées pour éviter que l'moniteur LCD ne puisse tomber et blesser ou causer des dommages à l'écran, par ex. en cas de tremblement de terre ou d'autres catastrophes.

• Utilisez uniquement le kit de montage mural 100 x 100 mm recommandé par AG Neovo. Tous les kits de montage mural AG Neovo sont conformes à la norme VESA.

• Attachez l'moniteur LCD sur un mur assez fort pour supporter le poids.

• Il est conseillé de monter l'moniteur LCD au mur sans l'incliner en l'orientant vers le bas.10

Boutons de commande Appuyez sur le bouton pour exécuter sa fonction. Pour plus d'informations sur chaque bouton, consultez page 11-12.

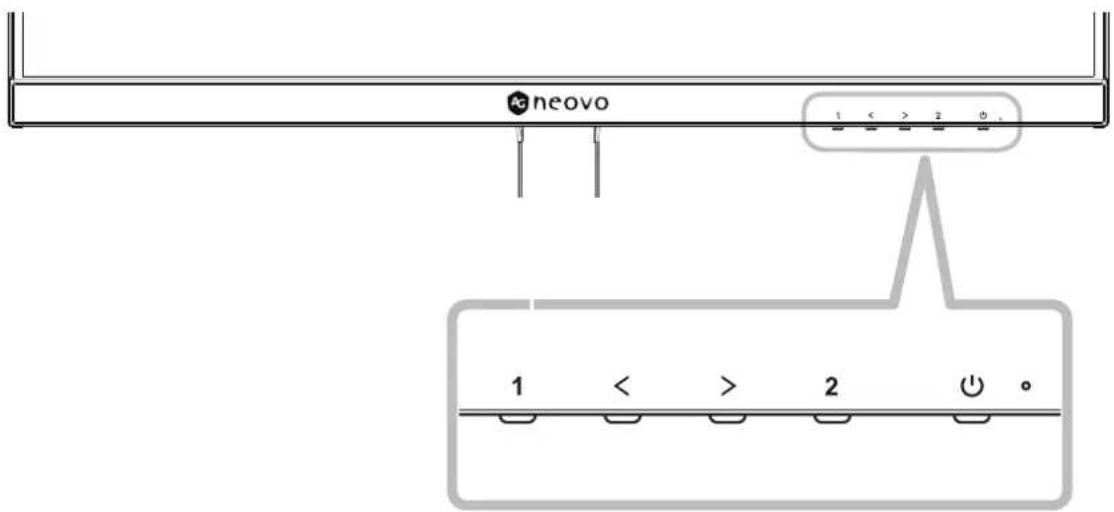

1.3.2 Boutons de contrôle

Bouton Description Bouton Menu (1) Menu à a󰀩chage à l'écran (OSD)

• Appuyez pour faire apparaître le menu OSD. Dans le menu OSD

• Utilisé pour conrmer la sélection ou accéder à un sous-menu. Bouton Gauche / Droite (t/u) Barre de volume

• Appuyez sur le bouton u pour faire apparaître la barre de volume. Audio Volume

Puis appuyez sur le bouton t/u pour régler le niveau du volume. Remarque : Pendant le réglage du volume ou de la conguration du menu, appuyez et maintenez le bouton t/ u enfoncé pour modier les valeurs en continu. Barre de sélection d’entrée

• Appuyez sur le bouton t pour faire apparaître la barre de sélection d’entrée. VGA HDMI Puis appuyez sur le bouton t/u pour changer la source d'entrée et appuyez sur le bouton MENU pour conrmer. Dans le menu OSD

• Utilisé pour faire déler les options du menu.

• Utilisé pour sélectionner une option et ajuster les réglages.12

DESCRIPTION DU PRODUIT

Bouton Description Bouton Auto (2) Réglage auto (disponible sur l'entrée VGA uniquement) Appuyez pour exécuter le réglage automatique. Cette fonction ajuste automatiquement l'moniteur LCD en appliquant les réglages optimaux, y compris la position horizontale, la position verticale, l'horloge et la phase. Lorsque le réglage automatique est lancé, le message ci-dessous s'a󰀩che à l'écran. Auto Adjust Lorsque le message disparaît, cela indique que le réglage automatique est terminé. Remarque :

• Pendant le réglage auto, l'écran clignotera légèrement pendant quelques secondes.

• Il est recommandé d'utiliser la fonction de réglage auto lorsque vous utilisez l'moniteur LCD la première fois ou après avoir changé la fréquence de l'écran. Dans le menu OSD

• Utilisé pour fermer le menu OSD ou quitter un sous-menu. Pendant le réglage du volume

• Utilisé pour fermer la barre de volume. Bouton d'alimentation

• Appuyez une fois pour allumer l'moniteur.

• Appuyez à nouveau pour éteindre l'moniteur. Voyant DEL La DEL s'allume en vert pendant le fonctionnement normal et clignote en vert en mode veille.13

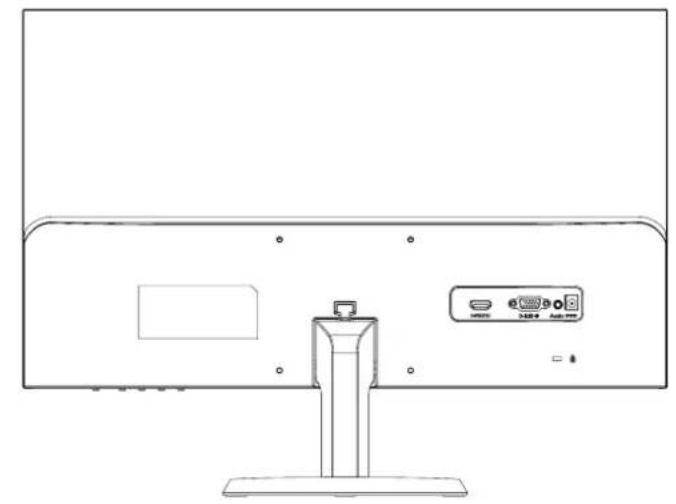

HDMI Connecte une entrée de signaux HDMI.

D-SUB Connectez l’entrée des signaux VGA.

Audio Connecte l’entrée de signaux audio (Prise jack audio stéréo 3,5 mm).

Entrée d’alimentation CA. AudioHDMI D-SUB

ATTENTION : Assurez-vous que l'moniteur LCD n'est pas connecté à la prise de courant avant de faire des connexions. Le branchement des câbles lorsque l'écran est sous tension peut causer un choc électrique ou une blessure.

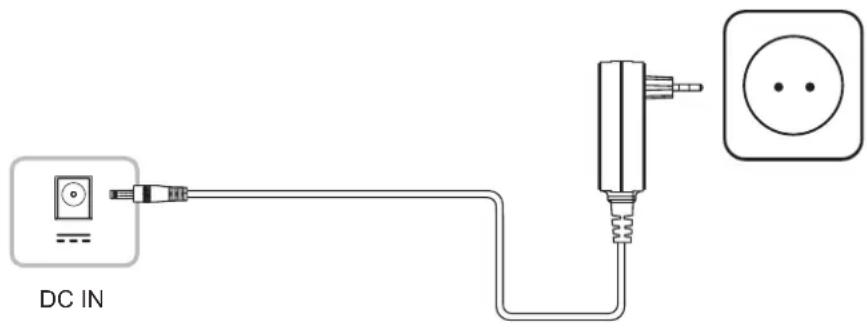

2.1 Connexion de l’alimentation DC

1. Branchez l’adaptateur secteur à l’entrée d’alimentation DC à l’arrière du moniteur LCD.

2. Branchez la che sur une prise de courant ou une source d'alimentation.

DC IN ATTENTION : Lorsque vous débranchez le cordon d'alimentation, tenez la che et non le cordon. Ne tirez jamais le cordon.15

FAIRE LES BRANCHEMENTS

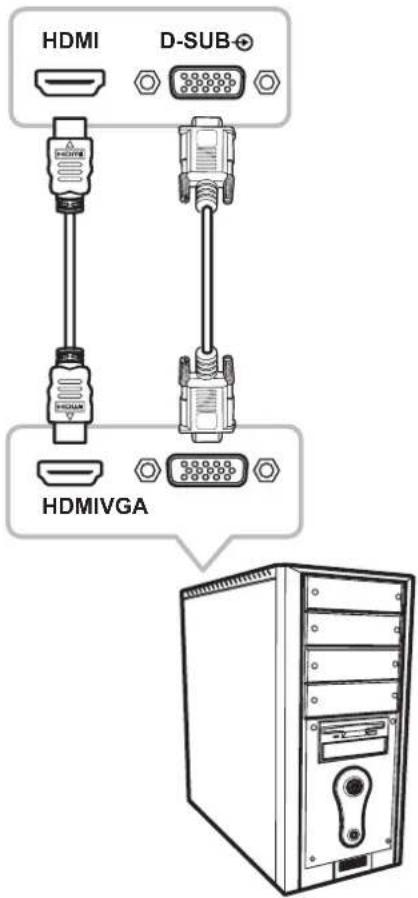

2.2 Connexion des sources de signal d'entrée

Les signaux des sources d'entrée peuvent être connectés avec l'un des câbles suivants : HDMI VGA HDMI D-SUB

• HDMI Branchez une extrémité d’un câble HDMI sur le connecteur HDMI de l’moniteur LCD et l’autre extrémité sur le connecteur HDMI de l'ordinateur.

• VGA Branchez une extrémité d'un câble D-sub 15 broches sur le connecteur VGA de l'moniteur LCD et l'autre extrémité sur le connecteur D-sub de l'ordinateur.16

FAIRE LES BRANCHEMENTS

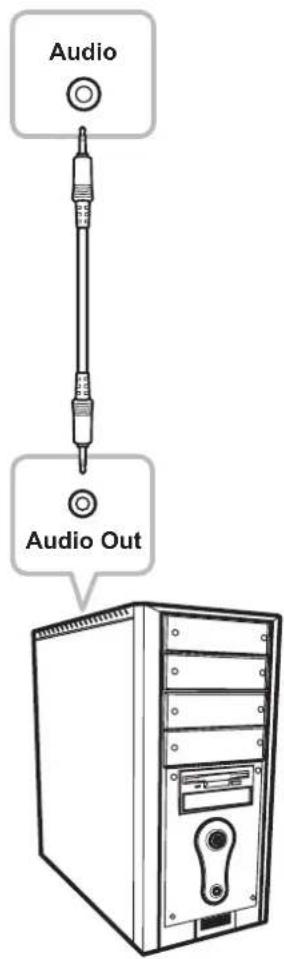

2.3 Connexion d'appareils audio

• Entrée audio Branchez une extrémité d'un câble audio sur le port d'entrée audio de l'moniteur LCD et l’autre extrémité sur le port audio de l’ordinateur. Audio Audio Out17

CHAPITRE 3 : MENU A AFFICHAGE SUR L’ÉCRAN

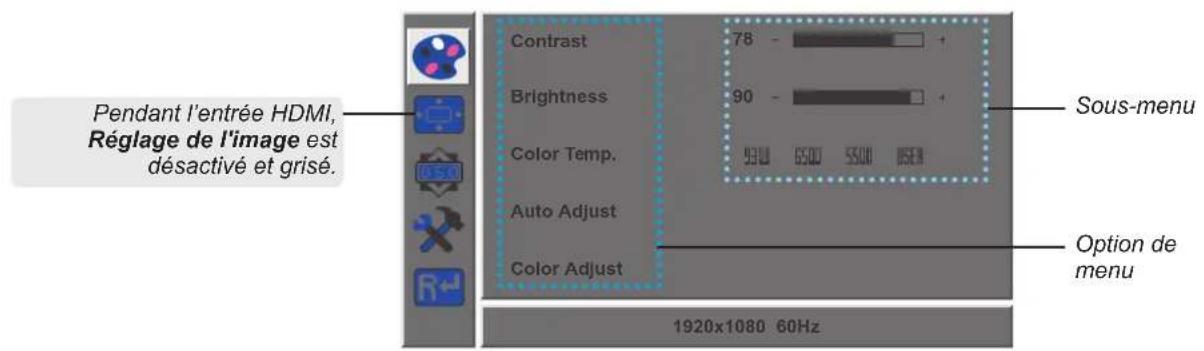

3.1 Utilisation du menu OSD

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.

Sous-menu1920x1080 60HzContrast BrightnessColor Temp.Auto AdjustColor Adjust Option de menu Pendant l’entrée HDMI, Réglage de l'image est désactivé et grisé.

2. Appuyez sur le boutont ou u pour sélectionner un menu et appuyez sur le bouton MENU

pour accéder au menu sélectionné. 1920x1080 60HzH. Position

Un menu sélectionné est mis en surbrillance en gris et le texte de l'option de menu sélectionnée devient jaune.

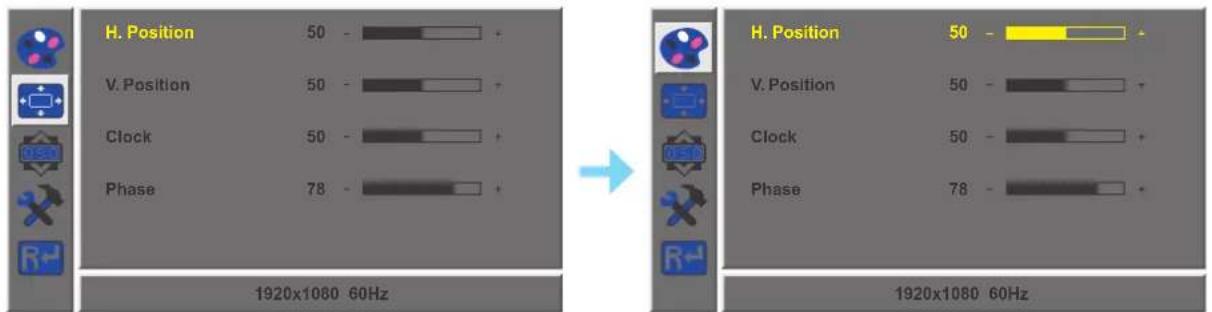

3. Appuyez sur le bouton t ou u pour sélectionner une option et appuyez sur le bouton

MENU pour accéder à son sous-menu. 1920x1080 60HzH. PositionV. PositionClockPhase

Le texte de l'option de menu ou du sous-menu sélectionné(e) devient jaune.

4. Appuyez sur le bouton t ou u pour ajuster les réglages.

5. Pour quitter le sous-menu, appuyez sur le bouton AUTO.

6. Pour fermer la fenêtre OSD, appuyez deux fois sur le bouton AUTO.

Remarque : Lorsque vous modiez des réglages, tous les changements seront automatiquement enregistrés lorsque vous :

• Passe à un autre menu

Menu principal Sous-menu Référence Coloris Contraste Consultez la page 20. Luminosité Temp. couleur 9300

Menu principal Sous-menu Référence Autres Mode PC Consultez la page 23. Vif Film Volume audio 0-100 Source du signal VGA HDMI Rapport L/H AUTO 16:9 4:3 DCR Activé Désactivé Surmultipliée Activé Désactivé Filtre de lumière bleue 0-100 Adaptive-Sync Activé Désactivé Remarque : La disponibilité de certaines options du menu dépend du signal de la source d'entrée. Si le menu n'est pas disponible, il est désactivé et grisé.CHAPITRE 4 : RÉGLAGE DE L'MONITEUR LCD

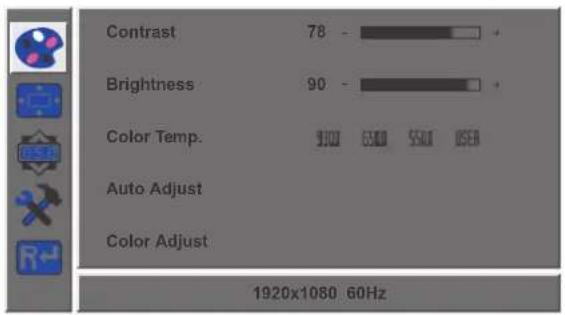

4.1 Réglage de la couleur

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.

2. Appuyez sur le bouton t ou u pour sélectionner

3. Appuyez sur le bouton t ou u pour sélectionner une option et appuyez sur le bouton

MENU pour accéder à son sous-menu. Élément Fonction Opération Plage Contraste Ajuste le degré de di󰀨érence entre le niveau noir et le niveau blanc. Appuyez sur le bouton t ou u pour ajuster la valeur. 0 à 100 Luminosité Ajuste la luminance de l'image de l'écran. Temp. couleur (Température des couleurs) Elle contient plusieurs réglages de couleurs. Appuyez sur le bouton t ou u pour sélectionner le réglage.

UTILISATEUR La température des couleurs peut être réglée sur :

• 9300 - Applique une teinte légèrement bleuâtre pour des couleurs plus froides.

• 6500 - Le réglage par défaut pour la température des couleurs, utilisé avec des conditions normales d'éclairage.

• 5500 - Applique une teinte légèrement rougeâtre pour des couleurs plus chaudes.

• UTILISATEUR – Permet aux utilisateurs de dénir la température des couleurs en ajustant le réglage de rouge, vert ou bleu en fonction des préférences. a. Sélectionnez UTILISATEUR et appuyez sur le bouton MENU. b. Appuyez sur le bouton t ou u pour sélectionner la couleur que vous souhaitez ajuster. Puis appuyez sur le bouton MENU pour ouvrir son sous-menu. c. Appuyez sur le bouton t ou u pour ajuster la valeur (0 ~ 255). Remarque : Activez Réinitialiser pour restaurer le réglage par défaut de la couleur. Réglage auto Optimise automatiquement l’a󰀩chage de l’image. Remarque : Cette option du menu n'est disponible que si la source d'entrée est VGA. Appuyez sur le bouton MENU pour exécuter la fonction.

Réglage de la couleur Ajuste automatiquement la balance du blanc et les réglages des couleurs. Remarque : Cette option du menu n'est disponible que si la source d'entrée est VGA.

RÉGLAGE DE L'MONITEUR LCD

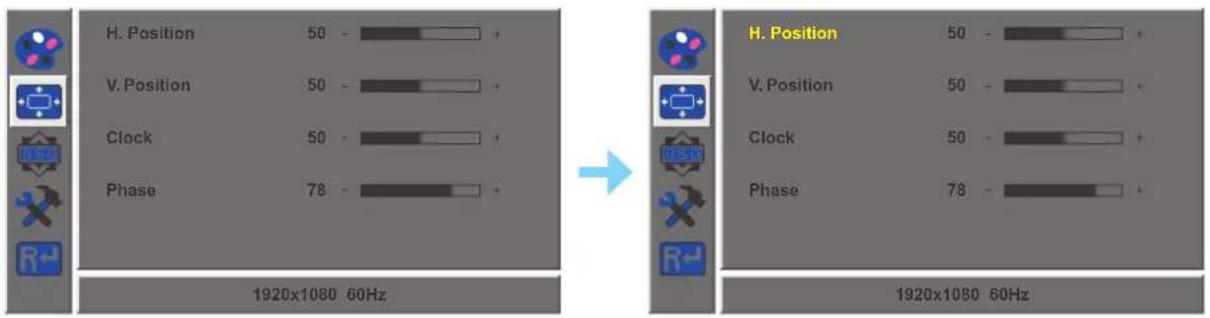

4.2 Réglage de l'image

Remarque : Ce menu n'est disponible que si la source d'entrée est VGA.

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.

2. Appuyez sur le bouton t ou u pour sélectionner

et appuyez sur le bouton MENU pour accéder au menu Image. 1920x1080 60HzH. Position

3. Appuyez sur le bouton t ou u pour sélectionner une option et appuyez sur le bouton

MENU pour accéder à son sous-menu. Élément Fonction Opération Plage Position H (Position horizontale) Déplace l’image de l'écran vers la gauche ou la droite. Appuyez sur le bouton t ou u pour ajuster la valeur. 0 à 100 Position V (Position verticale) Déplace l’image de l'écran vers le haut ou le bas. Horloge Ajuste la synchronisation de la fréquence avec le signal vidéo. Phase Ajuste la synchronisation de la phase avec le signal vidéo.22

RÉGLAGE DE L'MONITEUR LCD

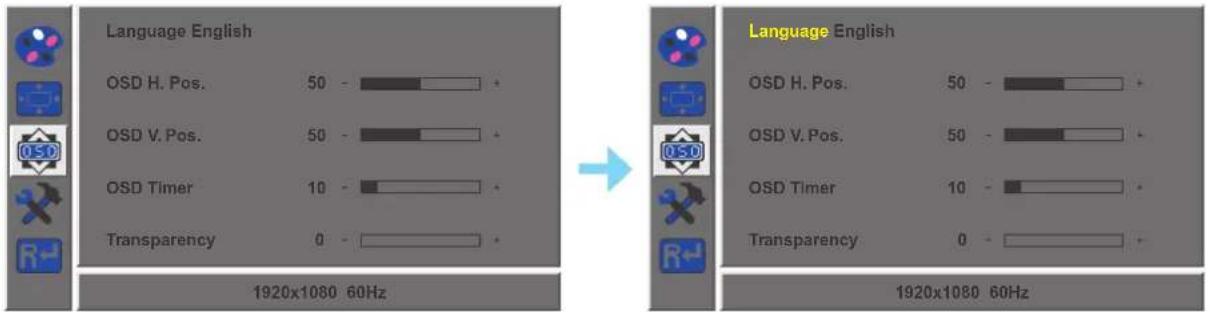

4.3 Réglage de l'OSD

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.

2. Appuyez sur le bouton t ou u pour sélectionner

et appuyez sur le bouton MENU pour accéder au menu OSD. Transparency1920x1080 60HzLanguage EnglishOSD H. Pos.OSD V. Pos.OSD Timer

3. Appuyez sur le bouton t ou u pour sélectionner une option et appuyez sur le bouton

MENU pour accéder à son sous-menu. Élément Fonction Opération Plage Langue Choisissez la langue utilisée pour les menus OSD. Appuyez sur le bouton t ou u pour sélectionner le réglage. English Français Deutsch Italiano

Pos. H. OSD (Position horizontale) Déplace l’image de l'OSD vers la gauche ou la droite de l'écran Appuyez sur le bouton t ou u pour ajuster la valeur. 0 à 100 Pos. V. OSD (Position verticale) Déplace l’image de l'OSD vers le haut ou le bas de l'écran Durée de l'OSD Règle la durée d'a󰀩chage (en secondes) de l'écran OSD. Lorsque cette durée est nie, l'écran OSD se fermera automatiquement. 5 à 60 Transparence Règle le niveau de transparence de l'OSD. 0 à 10023

RÉGLAGE DE L'MONITEUR LCD

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.

2. Appuyez sur le bouton t ou u pour sélectionner

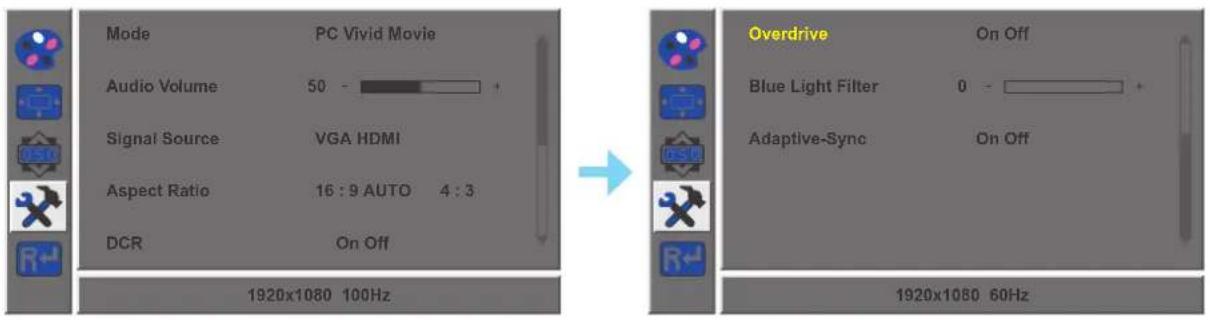

et appuyez sur le bouton MENU pour accéder au menu Autres. PC Vivid MovieVGA HDMI16 : 9 AUTOOn Off4 : 31920x1080 100Hz Mode Audio Volume Signal SourceAspect Ratio DCR On OffOn Off1920x1080 60HzOverdriveBlue Light Filter Adaptive-Sync

3. Appuyez sur le bouton t ou u pour sélectionner une option et appuyez sur le bouton

MENU pour accéder à son sous-menu. Élément Fonction Opération Plage Mode Sélectionne le mode d’a󰀩chage. Appuyez sur le bouton t ou u pour sélectionner le réglage.

VIF Film Volume audio Pour ajuster le volume du haut-parleur intégré. Appuyez sur le bouton t ou u pour ajuster la valeur. 0 à 100 Source du signal Change la source d'entrée. Appuyez sur le bouton t ou u pour sélectionner le réglage. VGA HDMI Rapport L/H Sélectionne le rapport d'aspect de l'image à l'écran. 16:9 AUTO 4:3 Contraste actif Règle automatiquement le contraste de l’image en fonction de la scène. Remarque : Si cette fonction est Activée, Couleur > Luminosité/Contraste est grisé. Activé Désactivé DCR Ajuste automatiquement le contraste de l’image en fonction de la scène. Remarque : si cette fonction est activée, les options Couleur > Luminosité/Contraste sont grisées. Activé Désactivé Surmultipliée Améliore le temps de réponse du moniteur. Activé Désactivé Filtre de lumière bleue Ajuste l’intensité de la lumière bleue sur l’écran, garantissant aux utilisateurs une expérience de visionnage confortable en réduisant la fatigue oculaire après de longues périodes d’utilisation. Appuyez sur le bouton t ou u pour ajuster la valeur. 0 à 100 Adaptive-Sync Synchronisation adaptative de la fréquence de rafraîchissement de l’écran avec la fréquence d’images du contenu (uniquement pour HDMI). Activé DésactivéCHAPITRE 5 : ANNEXE

5.1 Messages d'avertissement

Lorsque l'un de ces messages d'avertissement apparaît, vériez les éléments suivants. Message d'avertissement Cause Solution Out of range La résolution ou la vitesse de rafraîchissement de la carte graphique de l'ordinateur est trop haute. √ Changez la résolution ou la vitesse de rafraîchissement de la carte graphique. No Input Signal L'moniteur LCD n'arrive pas à détecter le signal de la source d’entrée. √ Vériez si la source d'entrée est ALLUMÉ. √ Vériez si le câble du signal est correctement branché. √ Vériez si les broches de la che du câble sont tordues ou endommagées. Cette boîte de message d’avertissement s’a󰀩che uniquement lorsque le réglage de la fonction menu est modié pour la première fois.

• Appuyez sur le bouton ACCEPTER pour continuer les modications du réglage ou appuyez sur le bouton ANNULER pour désactiver les modications du réglage.

• Remarque : L’opération peut varier selon les modèles de produit.25 ANNEXE

Problèmes Causes possibles et solutions Aucune image.

• Le voyant DEL est ETEINT.

• Vériez si l'moniteur LCD est ALLUMÉ.

• Vériez si cordon d'alimentation est branché correctement sur l'moniteur LCD.

• Vériez si le cordon d'alimentation est branché sur une prise de courant.

• Le voyant DEL est vert. • Vériez si l'ordinateur est ALLUMÉ.

• Vériez si l'ordinateur est en veille, faites bouger la souris ou appuyez sur une touche du clavier pour réveiller l'ordinateur. La position de l'image est incorrecte.

• Pour l'entrée VGA, ajustez les réglages Position H. et Position V. dans le menu Image ( ) (consultez page 21). Le texte a󰀩ché est ou. • Pour l'entrée VGA, faites ce qui suit : √ Appuyez sur le bouton AUTO pour régler automatiquement l'écran (consultez «Bouton Auto (AUTO)» à la page 12). √ Ajustez les réglages Horloge et Phase dans le menu Image (

(consultez page 21). Des points rouges, bleus, verts ou blancs apparaissent sur l'écran.

• Il y a des millions de micro-transisteurs dans cet moniteur LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n’indique pas un problème. Aucun son audio. • Vériez si le volume a été réglé sur 0 (consultez page 11).

• Dans le menu Autres ( ), vériez si le Volume audio est réglé sur 0 (consultez page 23).

• Pour l'entrée VGA, vériez les réglages audio de l'ordinateur. De la buée s'est formée sur l'moniteur LCD.

• Cela se produit normalement lorsque l'moniteur LCD est déplacé d'un endroit froid à un endroit chaud. N'allumez pas l'moniteur LCD, attendez jusqu'à ce que la buée ait disparue. Des ombres, causées par une image statique, restent visibles sur l'écran.

• Eteignez l'moniteur LCD pendant les périodes prolongées d'inutilisation.

• Utilisez un économiseur d'écran ou une image noire et blanche pendant les périodes prolongées d'inutilisation.26 ANNEXE

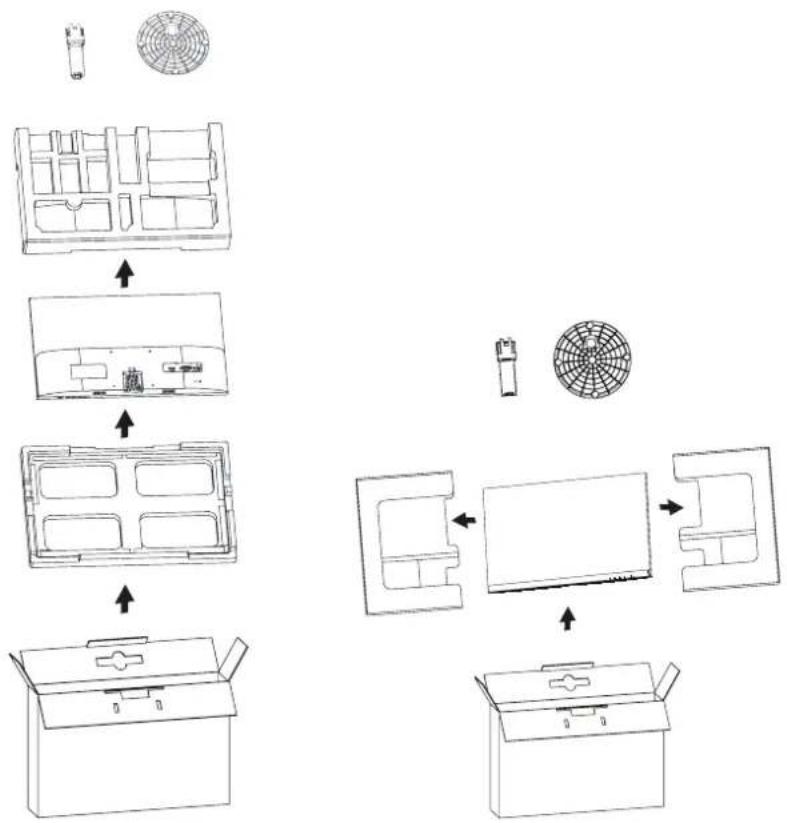

5.3 Transport de l'moniteur LCD

Pour transporter l'moniteur LCD, pour le faire réparer ou le déplacer par exemple, remettez-le dans sa boîte originale.

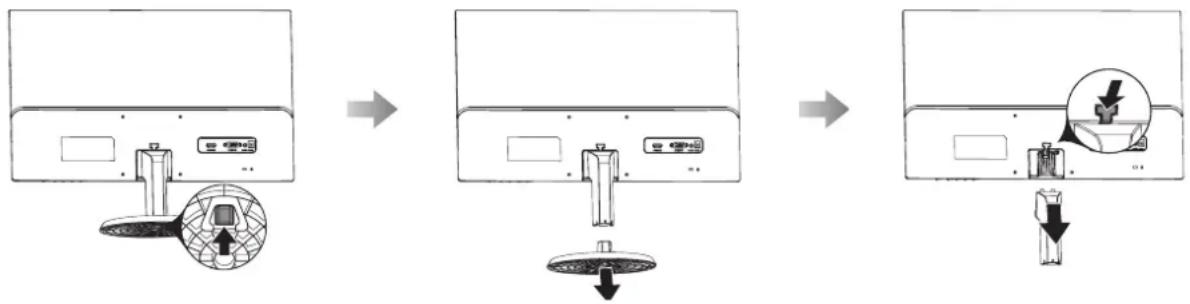

1. Enlevez le support de la base.

a. Placez l'moniteur LCD avec le côté dalle orienté vers le bas sur une surface rembourrée. b. Appuyez sur le(s) loquet(s) pour détacher le support du montant de base. Puis enlevez le support. c. Appuyez sur le loquet pour détacher le montant de base. Puis enlevez le montant de base de son compartiment sur le moniteur.

2. Mettez l'moniteur LCD dans son plastique d'origine. Puis placez le moniteur LCD dans le

coussin en mousse inférieur.

3. Placez le coussin en mousse supérieur sur le moniteur LCD.

4. Mettez tous les accessoires dans leur zone désignée.

5. Placez soigneusement les éléments dans la boîte. Puis fermez et scotchez la boîte.27

ANNEXE LW2203 LW2403 Remarque :

• Il est conseillé d'utiliser la boîte d'origine.

• Lors du remballage, placez soigneusement l'moniteur LCD dans sa boîte et empêchez le panneau en verre de toucher un objet.CHAPITRE 6 : SPÉCIFICATIONS

6.1 Spécications de l'moniteur

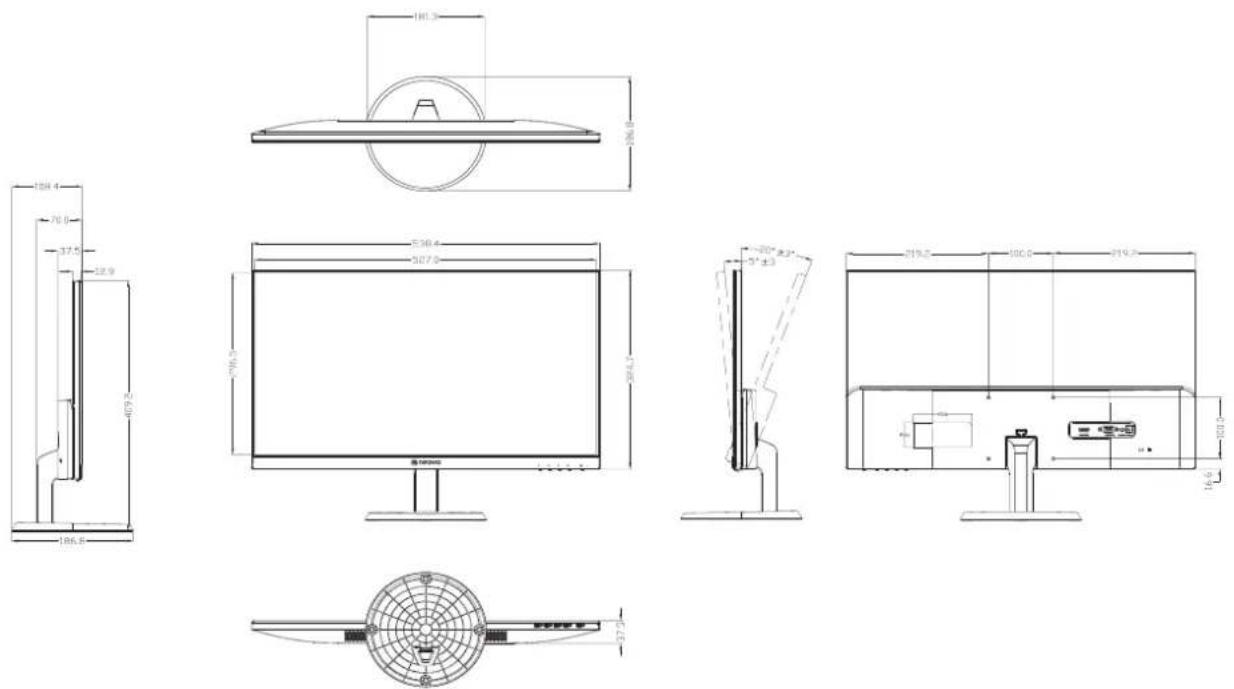

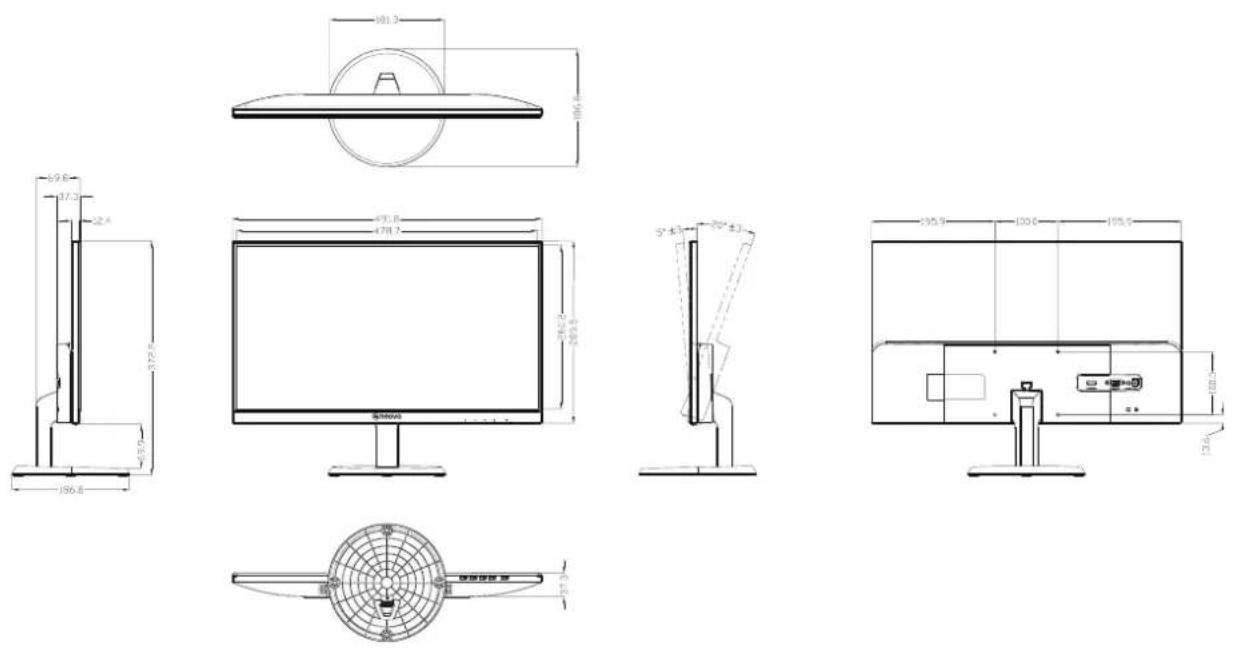

6.2 Dimensions de l'moniteur
