LW2203 - Moniteur AG Neovo - Notice d'utilisation et mode d'emploi gratuit

Marque	AG Neovo
Modèle	LW2203
Type de produit	Moniteur à rétro-éclairage LED
Taille de l'écran	21,5 pouces (54,6 cm)
Résolution maximale	Full HD 1920 x 1080
Technologie de la dalle	IPS
Luminosité	250 cd/m²
Taux de contraste (DCR)	20 000 000:1
Temps de réponse	5 ms
Angle de vision (H/V)	178° / 178°
Connectivité	1 x VGA, 1 x HDMI 1.4, 1 x entrée audio (jack 3,5 mm)
Haut-parleurs intégrés	2 x 2W
Alimentation	Adaptateur externe, DC 12V, 2,5A
Consommation (marche)	15 W (typique)
Consommation (veille)	< 0,5 W
Dimensions avec socle (L x H x P)	491,8 x 372,2 x 186,8 mm
Dimensions sans socle (L x H x P)	491,8 x 289,5 x 37,3 mm
Poids avec socle	2,3 kg
Poids sans socle	2,06 kg
Montage mural VESA	100 x 100 mm
Inclinaison	-5° à +20°
Fonctions principales	Menu OSD, réglage automatique (VGA), mode PC/Vivid/Film, filtre de lumière bleue, Adaptive-Sync (HDMI), DCR, Overdrive
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ventilation adéquate, éviter les sources de chaleur, ne pas ouvrir le boîtier, utilisation du cordon d'alimentation fourni
Pièces détachées et réparabilité	Faire appel à un technicien qualifié. Pièces non disponibles séparément.

FOIRE AUX QUESTIONS - LW2203 AG Neovo

Comment puis-je basculer entre les sources d'entrée (VGA/HDMI) ?

Appuyez sur le bouton ◄ pour afficher la barre de sélection d'entrée, puis utilisez ◄/► pour choisir la source souhaitée et confirmez avec le bouton MENU.

Que faire si l'écran affiche "Aucun signal" ?

Vérifiez que la source d'entrée est allumée et que le câble est correctement branché. Assurez-vous également que le moniteur est sur la bonne entrée (VGA ou HDMI).

Comment ajuster la luminosité et le contraste ?

Appuyez sur MENU, sélectionnez le menu Couleur (icône de couleur), puis réglez la luminosité et le contraste avec les touches ◄/►.

Puis-je utiliser un support mural ?

Oui, le moniteur est compatible VESA 100x100 mm. Utilisez un kit de montage mural recommandé par AG Neovo et suivez les instructions de la notice.

Comment nettoyer l'écran LCD ?

Débranchez le moniteur. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, d'alcool ou de nettoyants abrasifs.

Pourquoi l'image est-elle floue ou déformée ?

Pour une entrée VGA, utilisez la fonction Réglage automatique en appuyant sur le bouton AUTO. Vous pouvez aussi ajuster manuellement l'horloge et la phase dans le menu Image.

Que faire si des points lumineux apparaissent sur l'écran ?

Quelques pixels défectueux sont normaux et ne constituent pas un défaut. Le moniteur LCD contient des millions de micro-transistors, et quelques-uns peuvent être endommagés.

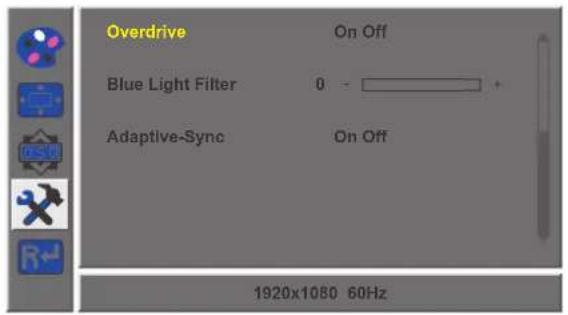

Comment utiliser le filtre de lumière bleue ?

Appuyez sur MENU, allez dans Autres (icône ✗), puis réglez l'option Filtre de lumière bleue de 0 à 100 pour réduire la fatigue oculaire.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est branché correctement sur le moniteur et sur une prise secteur. Assurez-vous que l'adaptateur secteur est bien connecté.

Comment régler le volume des haut-parleurs ?

Appuyez sur le bouton ► pour afficher la barre de volume, puis utilisez ◄/► pour ajuster le niveau. Vous pouvez aussi le régler dans le menu Autres > Volume audio.

MODE D'EMPLOI LW2203 AG Neovo

Moniteur à rétro-éclairage LED LW2203, LW2403

www.agneovo.com

Manuel de l'utilisateur

TABLE DES MATIÈRES

INFORMATIONS DE SÉCURITÉ

WEEE....3

MISES EN GARDE

Notice 4

Avertissements à propos de l'installation. 4

Avertissements à propos de l'utilisation .... 5

Nettoyage et entretien....6

Notes sur l'moniteur LCD 6

CHAPITRE 1 : DESCRIPTION DU PRODUIT

1.1 Contenu de l'emballage....7
1.2 Installation 8

1.2.1 Installation du support 8
1.2.2 Réglage de l'inclinaison....8
1.2.3 Montage mural 9

1.3 Vue d'ensemble....10

1.3.1 Vue avant 10
1.3.2 Boutons de contrôle 11
1.3.3 Vue arrière....13

CHAPITRE 2 : ÉTABLISSEMENT DES CONNEXIONS

2.1 Connexion de l'adaptateur secteur....14
2.2 Connexion des sources de signal d'entrée....15
2.3 Connexion d'appareils audio 16

CHAPITRE 3 : MENU À AFFICHAGE SUR L'ÉCRAN

3.1 Utilisation du menu OSD 17
3.2 Structure du menu OSD 18

CHAPITRE 4 : RÉGLAGE DE L'MONITEUR LCD

4.1 Réglage de la couleur ....20
4.2 Réglage de l'image....21
4.3 Réglage de l'OSD....22
4.4 Autres réglages 23

CHAPITRE 5 : ANNEXE

5.1 Messages d'avertissement....24
5.2 Dépannage....25
5.3 Transport de l'moniteur LCD....26

CHAPITRE 6 : SPÉCIFICATIONS

6.1 Spécifications de l'moniteur....28

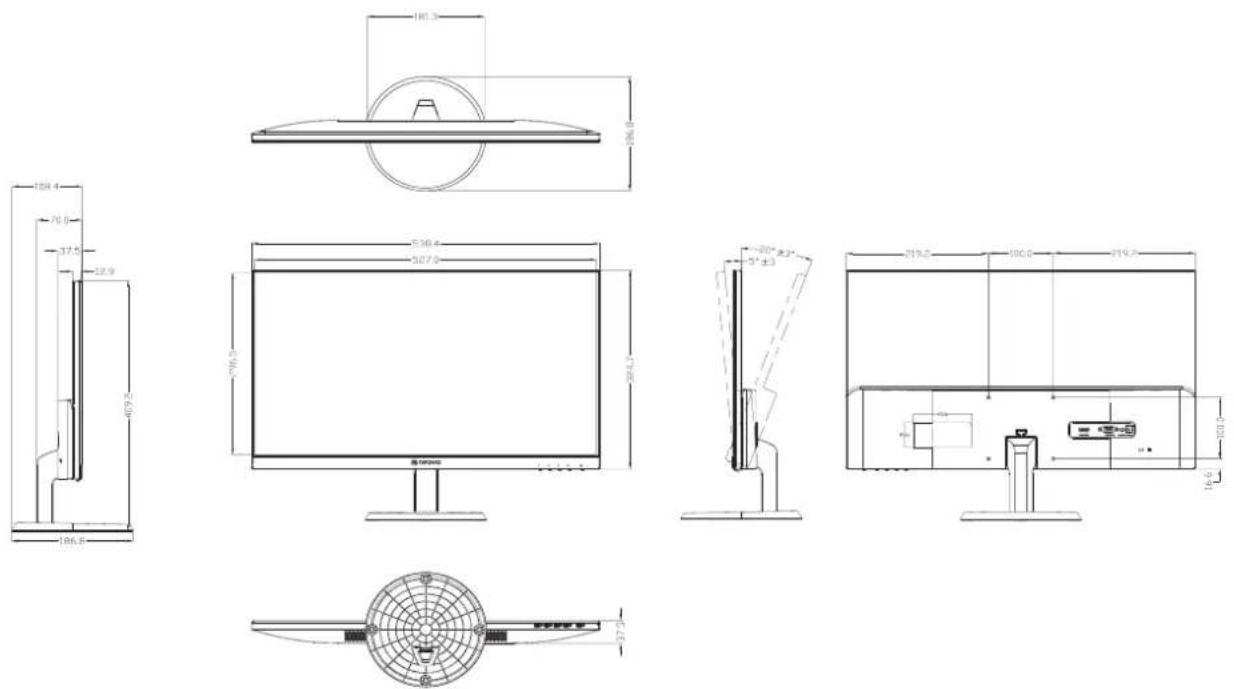

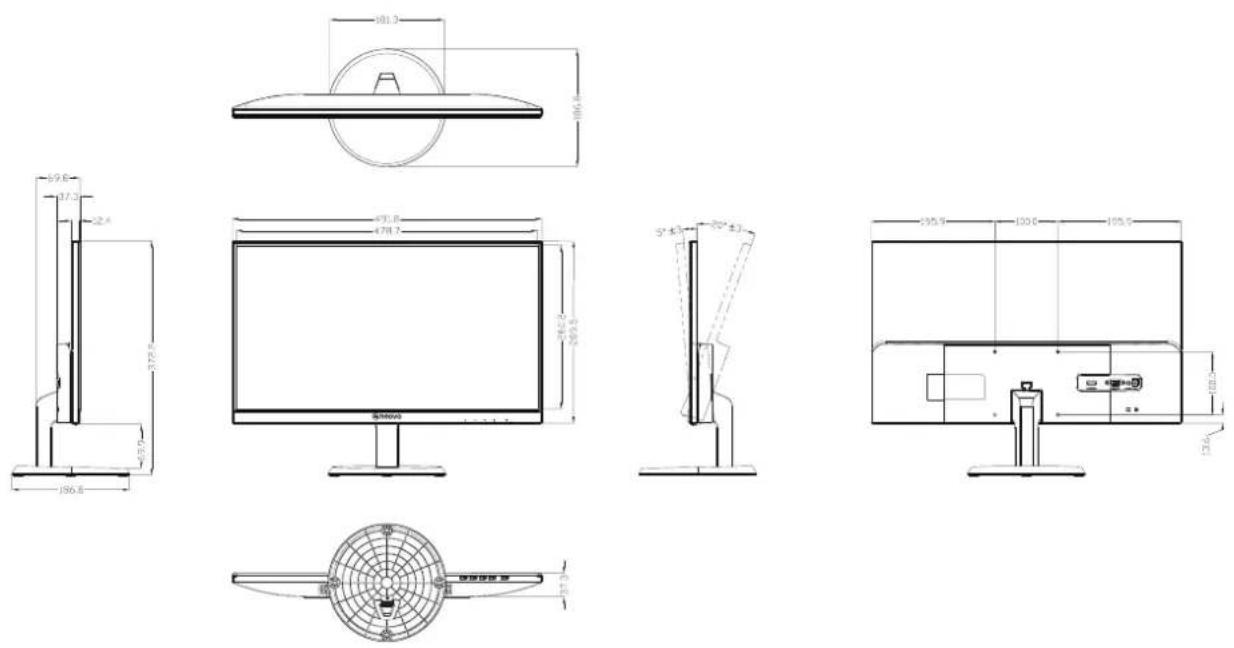

6.2 Dimensions de l'moniteur .... 29

INFORMATIONS DE SÉCURITÉ

WEEE

Informations pour les utilisateurs dans l'Union Européenne

Ce symbole sur l'appareil ou sur la boîte indique que cet appareil ne doit pas être jeté, à la fin de sa durée de vie, dans une poubelle ou avec les ordures ménagères. Il est de votre responsabilité de vous assurer que ce produit électronique est emmené dans un centre de recyclage pour économiser les ressources naturelles. Chaque pays dans l'Union Européenne doit posséder des points de collecte pour le recyclage des appareils électriques et électroniques. Pour plus d'informations sur les points de collecte près de chez vous, contactez votre service de recyclage des produits électriques et électroniques ou le magasin où vous avez acheté ce produit.

PRÉCAUTIONS

PRÉCAUTIONS

Symboles utilisés dans ce manuel

Cette icône indique un risque de blessure à l'utilisateur ou de dommage au produit.

Cette icône indique des instructions importantes d'utilisation et d'entretien.

Notice

• Veuillez lire attentivement ce Manuel de l'utilisateur avant d'utiliser l'moniteur LCD et gardez-le dans un endroit sûr comme référence.
• Les spécifications du produit et les autres informations contenues dans ce manuel de l'utilisateur sont à titre de référence uniquement. Toutes les informations sont sujettes à modification sans préavis. Le contenu mis à jour peut être téléchargé sur notre site Web www.agneovo.com.
• Pour protéger vos droits en tant qu'utilisateur, n'enlevez pas les étiquettes qui se trouvent sur l'moniteur LCD. Vous pourriez annuler la garantie.

Avertissements à propos de l'installation.

N'installez pas cet moniteur LCD dans des endroits chauds, par ex. près d'un chauffage, d'une fente de ventilation ou en plein soleil.

Ne couvrez pas et n'obstruez pas les fentes de ventilation de cet appareil.

Installez cet moniteur LCD sur une surface stable. N'installez pas cet moniteur LCD dans un endroit où il risque d'être soumis à des vibrations ou des chocs.

Ínstallez cet moniteur LCD dans un endroit bien aéré.

N'installez pas cet moniteur LCD à l'extérieur.

N'installez pas cet moniteur LCD dans des endroits chauds ou humides.

Ne renversez pas des liquides et n'insérez pas des objets à l'intérieur de cet moniteur LCD ou dans les fentes de ventilation. Cela pourrait causer un incendie, un choc électrique ou endommager l'moniteur LCD.

Avertissements à propos de l'utilisation

	Utilisez uniquement le cordon d'alimentation fourni avec cet moniteur LCD.
	La prise de courant doit être située près de l'moniteur LCD pour être facilement accessible.
	Si une rallonge est utilisée avec cet moniteur LCD, assurez-vous que l'intensité électrique totale des appareils branchés sur la prise de courant ne dépasse pas l'intensité électrique maximale permise.
	Ne laissez rien reposer sur le cordon d'alimentation. N'installez pas cet moniteur LCD dans un endroit où vous pourriez marcher sur le cordon d'alimentation.
	Si l'moniteur LCD ne va pas être utilisé pendant une période prolongée, débranchez le cordon d'alimentation de la prise de courant.
	Pour débrancher le cordon d'alimentation, tenez et tirez par la fiche. Ne débranchez pas le cordon en tirant dessus, cela pourrait causer un incendie ou un choc électrique.
	Ne touchez pas et ne débranchez pas le cordon d'alimentation avec des mains mouillées.

AVERTISSEMENT :

Débranchez le cordon d'alimentation de la prise de courant et contactez un technicien qualifié dans tous les cas suivants :

• Lorsque le cordon d'alimentation est endommagé.
• Si l'moniteur LCD est tombé ou si le boîtier est endommagé.
• Si l'moniteur LCD fume ou qu'il y a une odeur bizarre.

Il n'est pas recommandé d'installer cet appareil sur un plafond ou sur une surface horizontale élevée.

AVERTISSEMENT :

Le non-respect de ces instructions d'installation peut avoir des conséquences indésirables, par exemple causer des blessures ou causer des dommages. Si vous avez déjà installé cet écran sur un plafond ou sur une surface horizontale élevée, il est recommandé de contacter AG Neovo pour de l'aide ou des solutions pour vous aider à avoir une meilleure expérience sans risque.

Nettoyage et entretien

N'essayez pas de réparer cet appareil vous-même, contactez un technicien qualifié pour de l'aide.

Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou d'autres dangers.

Notes sur l'moniteur LCD

Afin de maintenir les performances lumineuses, il est recommandé d'utiliser un faible réglage pour la luminosité.

A cause de la durée de vie de la lampe, il est normal que la qualité de la luminosité de l'moniteur LCD baisse après un certain temps.

Lorsque des images statiques sont affichées pendant des longues périodes, l'image peut rester visible sur l'moniteur LCD. Cela est appelé une brûlure ou une rétention d'image.

Pour éviter la rétention d'image, suivez les instructions suivantes :

• Réglez l'moniteur LCD pour qu'il s'éteigne après quelques minutes d'inactivité.
• Utilisez un économiseur d'écran avec une image qui bouge ou une image toute blanche.
• Changez souvent l'image du bureau.
• Réglez la luminosité de l'moniteur LCD sur un réglage bas.
• Eteignez l'moniteur LCD lorsque vous n'utilisez pas le système.

Ce que vous pouvez faire lorsqu'il y a une rétention d'image sur l'moniteur LCD :

• Eteignez l'moniteur LCD pendant les périodes prolongées d'inutilisation. Cela peut-être des heures ou plusieurs jours.
• Utilisez un économiseur d'écran pendant les périodes prolongées d'inutilisation.
• Utilisez une image noire et blanche pendant les périodes prolongées d'inutilisation.

Il y a des millions de micro-transisteurs dans cet moniteur LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n'indique pas un problème.

CHAPITRE 1 : DESCRIPTION DU PRODUIT

1.1 Contenu de l'emballage

La boîte devrait contenir les pièces suivantes lorsque vous l'ouvrez ; vérifiez le contenu. Si des pièces manquent ou sont endommagées, contactez immédiatement votre revendeur.

Moniteur LCD

Guide de démarrage rapide

Câble HDMI

Cordon d'alimentation

• Utilisez uniquement le cordon d'alimentation fourni.
• Les images ci-dessus servent uniquement de référence. Les éléments fournis peuvent varier.

DESCRIPTION DU PRODUIT

1.2 Installation

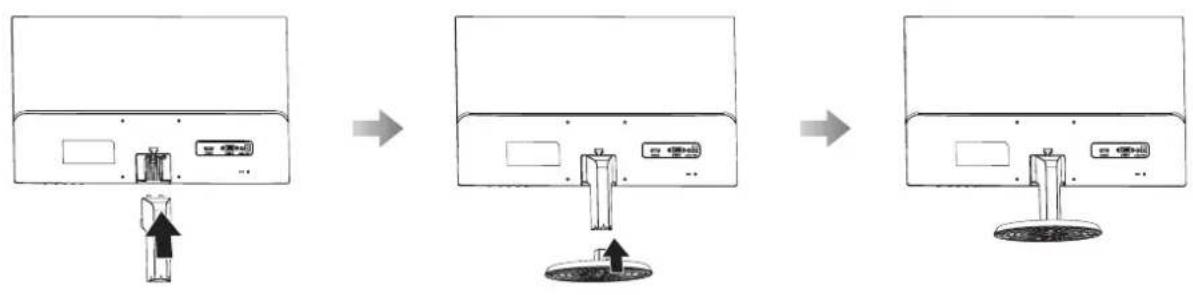

1.2.1 Installation du support

1. Placez l'moniteur LCD avec le côté dalle orienté vers le bas sur une surface rembourrée.
2. Fixez le support à l'moniteur LCD.

a. Installez le support de base dans le compartiment approprié sur le moniteur.
b. Fixez le socle au montant de la base.

1.2.2 Réglage de l'inclinaison

Pour le confort visuel, inclinez l'moniteur LCD jusqu'à un angle de -5^ 20^ . Tenez le socle avec une main et utilisez l'autre main pour ajuster l'moniteur LCD à l'angle souhaité.

-5° +20°

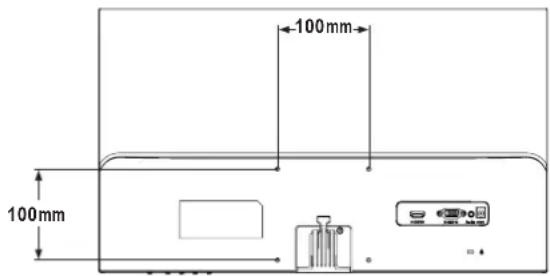

1.2.3 Montage mural

Pour fixer l'moniteur LCD au mur, effectuez les étapes suivantes :

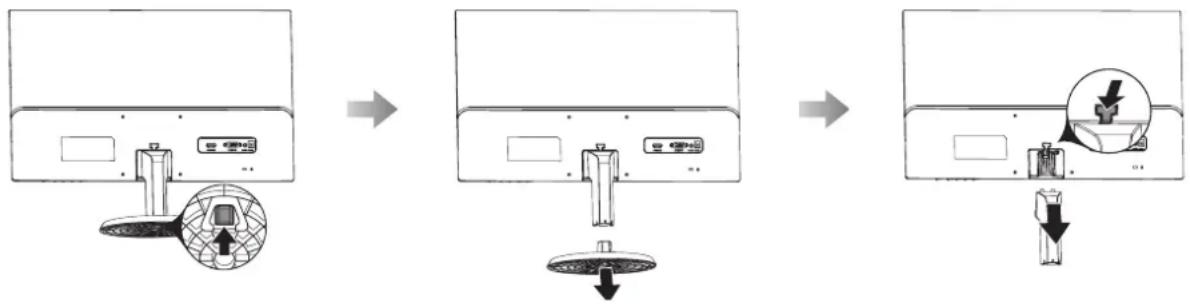

1. Enlevez le support de la base.

Veuillez consulter page 26.

1. Montage mural de l'moniteur LCD

Vissez le support en utilisant les trous VESA à l'arrière de l'moniteur LCD.

Remarque : Prenez des mesures appropriées pour éviter que l'moniteur LCD ne puisse tomber et blesser ou causer des dommages à l'écran, par ex. en cas de tremblement de terre ou d'autres catastrophes.

• Utilisez uniquement le kit de montage mural 100 x 100 mm recommandé par AG Neovo. Tous les kits de montage mural AG Neovo sont conformes à la norme VESA.
• Attachez l'moniteur LCD sur un mur assez fort pour supporter le poids.
• Il est conseillé de monter l'moniteur LCD au mur sans l'incliner en l'orientant vers le bas.

1 Moniteur d'affichage

2 Appuyez sur le bouton po

Appuyez sur le bouton pour exécuter sa fonction. Pour plus d'informations sur chaque bouton, consultez page 11-12.

DESCRIPTION DU PRODUIT

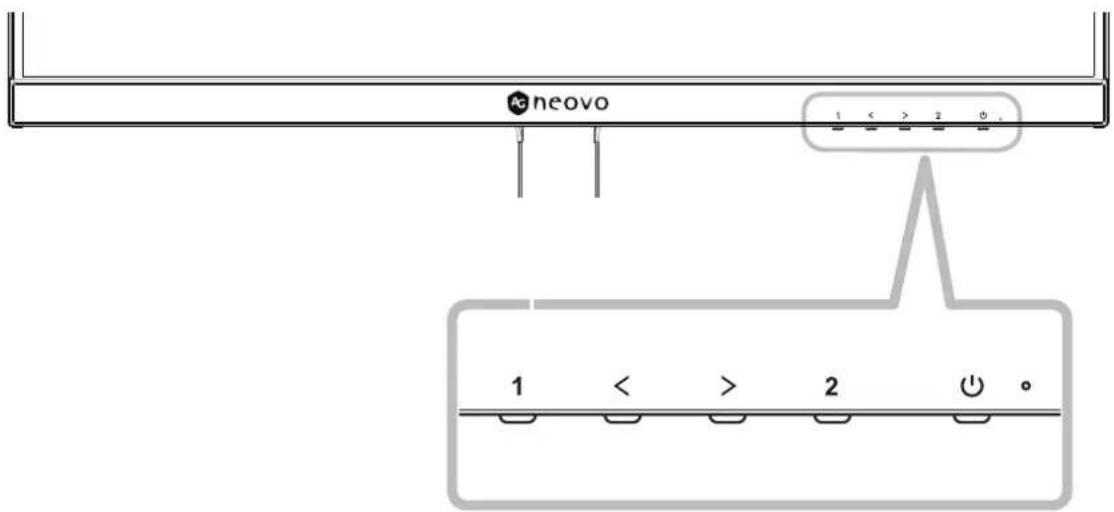

1.3.2 Boutons de contrôle

neovo 1 < > 2 0 . 1 < > 2 0 .

Bouton Description
Bouton Menu(1)	Menu à affichage à l'écran (OSD)Appuyez pour faire apparaître le menu OSD.Dans le menu OSDUtilisé pour confirmer la sélection ou accéder à un sous-menu.
Bouton Gauche / Droite(◄/►)	Barre de volumeAppuyez sur le bouton ► pour faire apparaître la barre de volume.Puis appuyez sur le bouton ◀/► pour régler le niveau du volume.Remarque : Pendant le réglage du volume ou de la configuration du menu,appuyez et maintenez le bouton ◀/► enfoncé pour modifier lesvaleurs en continu.Barre de sélection d'entréeAppuyez sur le bouton◄ pour faire apparaître la barre de sélection d'entrée.Puis appuyez sur le bouton ◀/► pour changer la source d'entrée et appuyezsur le bouton MENUpour confirmer.Dans le menu OSDUtilisé pour faire défiler les options du menu.Utilisé pour sélectionner une option et ajuster les réglages.

DESCRIPTION DU PRODUIT

Bouton Description
Bouton Auto (2)	Réglage auto (disponible sur l'entrée VGA uniquement)Appuyez pour exécuter le réglage automatique. Cette fonction ajuste automatiquement l'moniteur LCD en appliquant les réglages optimaux, y compris la position horizontale, la position verticale, l'horloge et la phase.Lorsque le réglage automatique est lancé, le message ci-dessous s'affiche à l'écran.Lorsque le message disparaît, cela indique que le réglage automatique est terminé.Remarque :Pendant le réglage auto, l'écran clignotera légèrement pendant quelques secondes.Il est recommandé d'utiliser la fonction de réglage auto lorsque vous utilisez l'moniteur LCD la première fois ou après avoir changé la fréquence de l'écran.Dans le menu OSDUtilisé pour fermer le menu OSD ou quitter un sous-menu.Pendant le réglage du volumeUtilisé pour fermer la barre de volume.
Bouton d'alimentation(⏻)	MISE SOUS TENSION/HORS TENSIONAppuyez une fois pour allumer l'moniteur.Appuyez à nouveau pour éteindre l'moniteur.
Voyant DEL La DEL s'allume en vert pendant le fonctionnement normal et clignote en vert en mode veille.

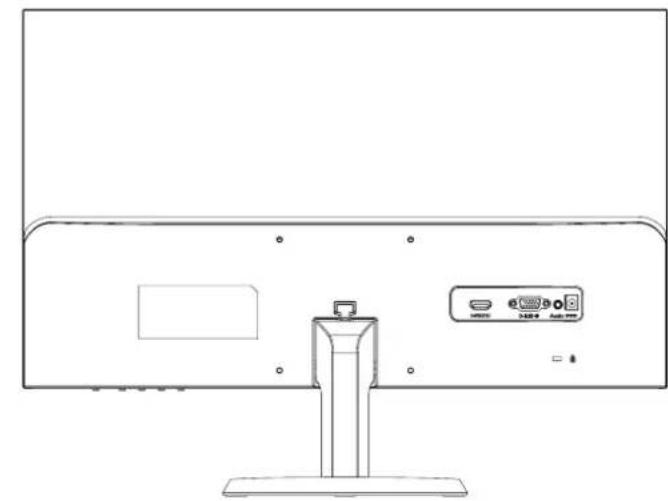

1.3.3 Vue arrière

Connecte une entrée de signaux HDMI.

2 D-SUB

Connectez l'entrée des signaux VGA.

3 Audio

Connecte l'entrée de signaux audio (Prise jack audio stéréo 3,5 mm).

4

Entrée d'alimentation CA.

CHAPITRE 2 : FAIRE LES BRANCHEMENTS

ATTENTION :

Assurez-vous que l'moniteur LCD n'est pas connecté à la prise de courant avant de faire des connexions. Le branchement des câbles lorsque l'écran est sous tension peut causer un choc électrique ou une blessure.

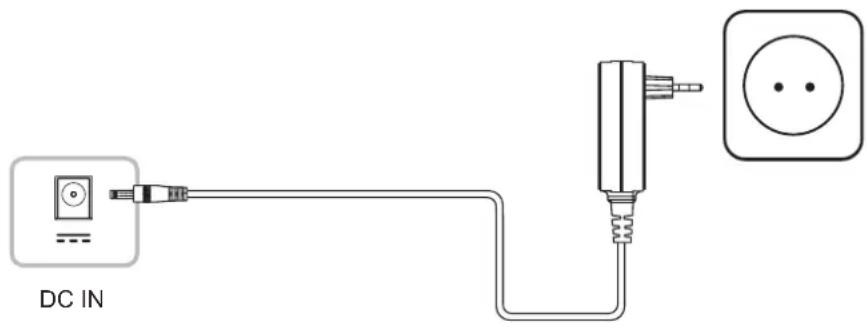

2.1 Connexion de l'alimentation DC

1. Branchez l'adaptateur secteur à l'entrée d'alimentation DC à l'arrière du moniteur LCD.
2. Branchez la fiche sur une prise de courant ou une source d'alimentation.

DC IN

ATTENTION :

Lorsque vous débranchez le cordon d'alimentation, tenez la fiche et non le cordon. Ne tirez jamais le cordon.

FAIRE LES BRANCHEMENTS

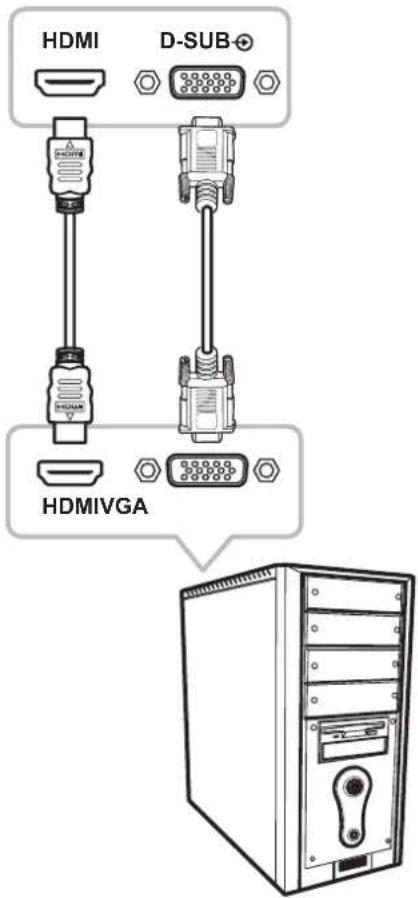

2.2 Connexion des sources de signal d'entrée

Les signaux des sources d'entrée peuvent être connectés avec l'un des câbles suivants :

HDMI D-SUB HDMIVGA

• HDMI

Branchez une extrémité d'un câble HDMI sur le connecteur HDMI de l'moniteur LCD et l'autre extrémité sur le connecteur HDMI de l'ordinateur.

• VGA

Branchez une extrémité d'un câble D-sub 15 broches sur le connecteur VGA de l'moniteur LCD et l'autre extrémité sur le connecteur D-sub de l'ordinateur.

FAIRE LES BRANCHEMENTS

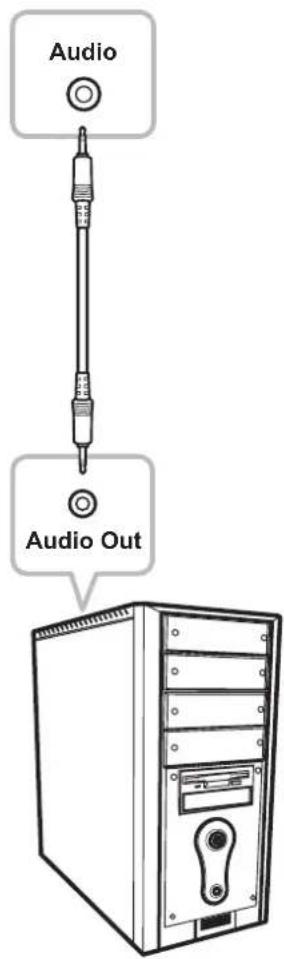

2.3 Connexion d'appareils audio

- Entrée audio

Branchez une extrémité d'un câble audio sur le port d'entrée audio de l'moniteur LCD et l'autre extrémité sur le port audio de l'ordinateur.

Audio Audio Out

CHAPITRE 3 : MENU A AFFICHAGE SUR L'ÉCRAN

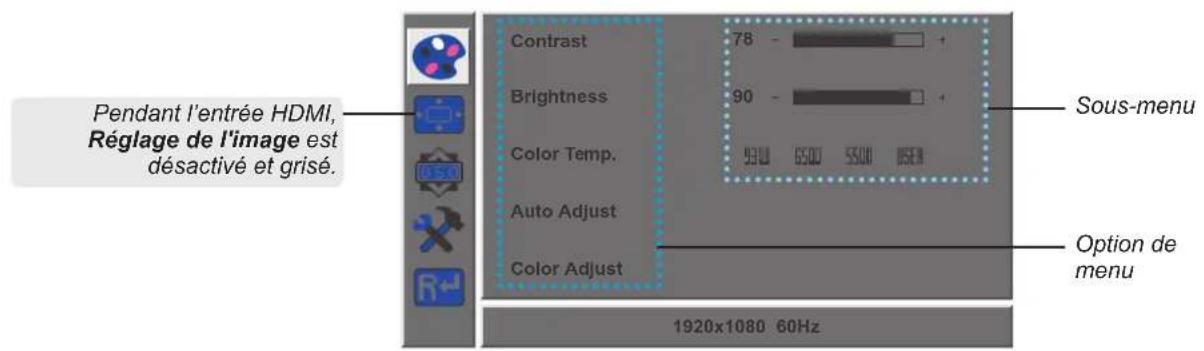

3.1 Utilisation du menu OSD

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.

Pendant l'entrée HDMI, Réglage de l'image est désactivé et grisé. Contrast 78 - Brightness 90 - Color Temp. 93.00 65.00 55.00 USB Auto Adjust Color Adjust 1920x1080 60Hz Sous-menu Option de menu

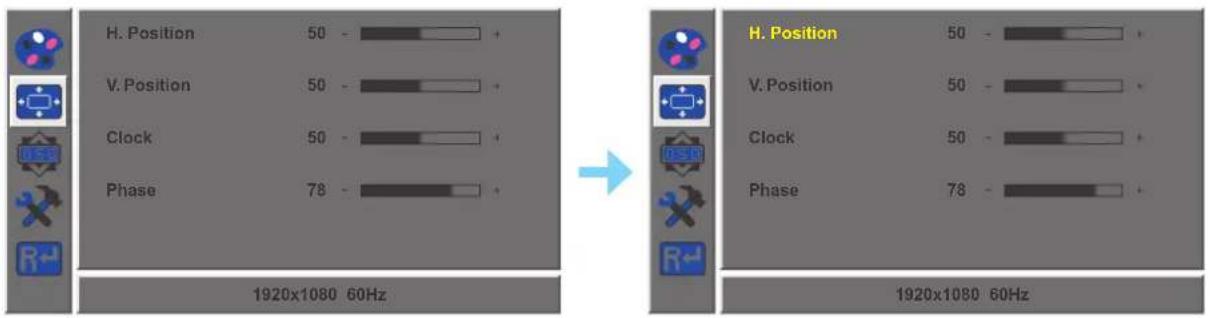

1. Appuyez sur le bouton ◀ ou ▶ pour sélectionner un menu et appuyez sur le bouton MENU pour accéder au menu sélectionné.

H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 60Hz 1920x1080 60Hz

Un menu sélectionné est mis en surbrillance en gris et le texte de l'option de menu sélectionnée devient jaune.

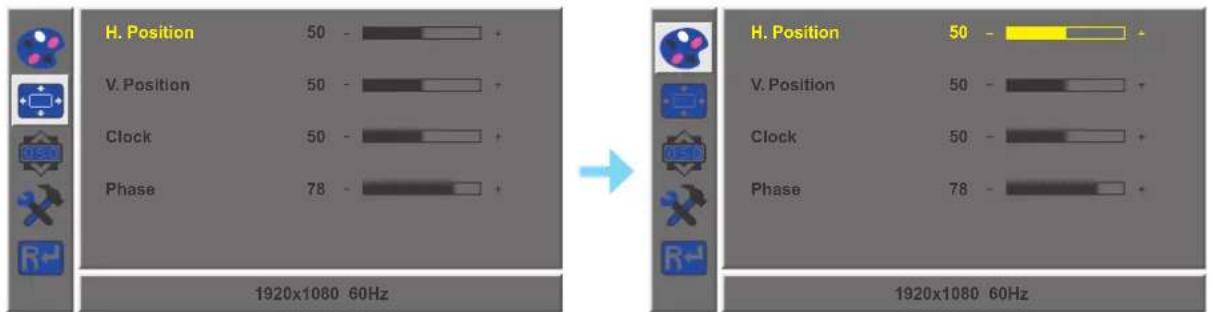

1. Appuyez sur le bouton ◀ ou ▶ pour sélectionner une option et appuyez sur le bouton MENU pour accéder à son sous-menu.

H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 60Hz 1920x1080 60Hz

Le texte de l'option de menu ou du sous-menu sélectionné(e) devient jaune.

1. Appuyez sur le bouton ◀ ou ▶ pour ajuster les réglages.
2. Pour quitter le sous-menu, appuyez sur le bouton AUTO.
3. Pour fermer la fenêtre OSD, appuyez deux fois sur le bouton AUTO.

Remarque : Lorsque vous modifiez des réglages, tous les changements seront automatiquement enregistrés lorsque vous :

• Passe à un autre menu
- Quitte le menu OSD
- Attend que le menu OSD disparaisse

MENU A AFFICHAGE SUR L'ÉCRAN

3.2 Structure du menu OSD

Menu principal Sous-menu Référence

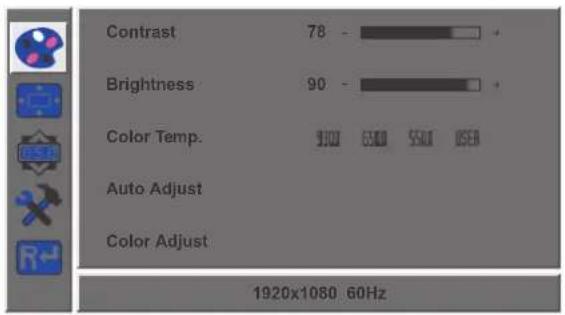

Coloris Contraste Consultez la page 20.
Image Position H Consultez la page 21.

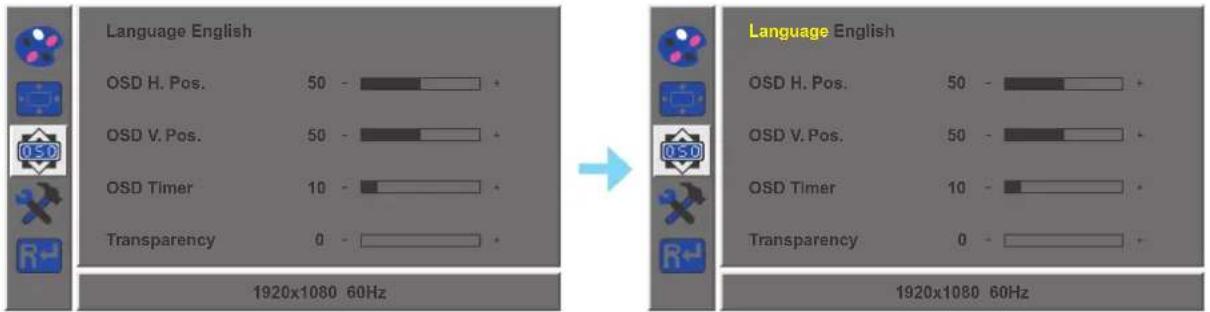

OSD Langue English Consultez la page 22.
		Pos. H. OSD
		Pos. V. OSD
		Durée de l'OSD
		Transparence

MENU A AFFICHAGE SUR L'ÉCRAN

Menu principal Sous-menu Référence

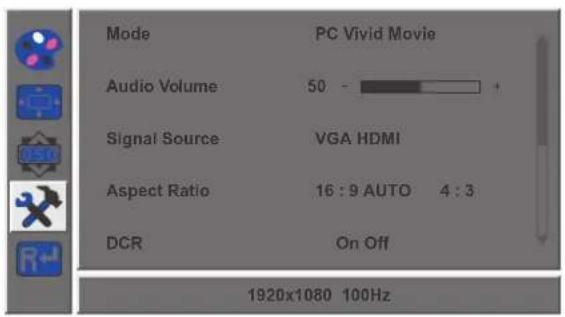

Autres Mode PC Consultez la page 23.
	Vif
	Film
Volume audio 0-100
Source du signal VGA
	HDMI
Rapport L/H AUTO
	16:9
	4:3
DCR Activé
	Désactivé
Surmultipliée Activé
	Désactivé
Filtre de lumière bleue 0-100
Adaptive-Sync Activé
	Désactivé

Remarque : La disponibilité de certaines options du menu dépend du signal de la source d'entrée. Si le menu n'est pas disponible, il est désactivé et grisé.

CHAPITRE 4 : RÉGLAGE DE L'MONITEUR LCD

4.1 Réglage de la couleur

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.
2. Appuyez sur le bouton ◀ ou ▶ pour sélectionner 🔒 et appuyez sur le bouton MENU pour accéder au menu Couleur.

1. Appuyez sur le bouton ◀ ou ▶ pour sélectionner une option et appuyez sur le bouton MENU pour accéder à son sous-menu.

Élément Fonction Opération Plage
Contraste Ajuste	e degré de différence entre le niveau noir et le niveau blanc.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
Luminosité Ajuste	la luminance de l'image de l'écran.
Temp. couleur (Température des couleurs)	Elle contient plusieurs réglages de couleurs.	Appuyez sur le bouton ◀ ou ▶ pour sélectionner le réglage.	930065005500UTILISATEUR
	La température des couleurs peut être réglée sur :9300- Applique une teinte légèrement bleuâtre pour des couleurs plus froides.6500- Le réglage par défaut pour la température des couleurs, utilisé avec des conditions normales d'éclairage.5500- Applique une teinte légèrement rougeâtre pour des couleurs plus chaudes.UTILISATEUR- Permet aux utilisateurs de définir la température des couleurs en ajustant le réglage de rouge, vert ou bleu en fonction des préférences.a. Sélectionnez UTILISATEUR et appuyez sur le bouton MENU.b. Appuyez sur le bouton ◀ ou ▶ pour sélectionner la couleur que vous souhaitez ajuster. Puis appuyez sur le bouton MENU pour ouvrir son sous-menu.c. Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur (0 ~ 255).Remarque: Activez Réinitialiser pour restaurer le réglage par défaut de la couleur.
Réglage auto Optimise automatiquement l'affichage de l'image.Remarque: Cette option du menu n'est disponible que si la source d'entrée est VGA.		Appuyez sur le bouton MENU pour exécuter la fonction.	-
Réglage de la couleur	Ajuste automatiquement la balance du blanc et les réglages des couleurs.Remarque: Cette option du menu n'est disponible que si la source d'entrée est VGA.		-

RÉGLAGE DE L'MONITEUR LCD

4.2 Réglage de l'image

Remarque : Ce menu n'est disponible que si la source d'entrée est VGA.

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.
2. Appuyez sur le bouton ◀ ou ▶ pour sélectionner □ et appuyez sur le bouton MENU pour accéder au menu Image.

H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 60Hz 1920x1080 60Hz

1. Appuyez sur le bouton ◀ ou ▶ pour sélectionner une option et appuyez sur le bouton MENU pour accéder à son sous-menu.

Élément Fonction Opération Plage
Position H (Position horizontale)	Déplace l'image de l'écran vers la gauche ou la droite.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
Position V (Position verticale)	Déplace l'image de l'écran vers le haut ou le bas.
Horloge Ajuste la	synchronisation de la fréquence avec le signal vidéo.
Phase Ajuste la	synchronisation de la phase avec le signal vidéo.

RÉGLAGE DE L'MONITEUR LCD

4.3 Réglage de l'OSD

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.
2. Appuyez sur le bouton ◀ ou ▶ pour sélectionner OSD et appuyez sur le bouton MENU pour accéder au menu OSD.

Language English OSD H. Pos. 50 - OSD V. Pos. 50 - OSD Timer 10 - Transparency 0 - 1920x1080 60Hz Language English OSD H. Pos. 50 - OSD V. Pos. 50 - OSD Timer 10 - Transparency 0 -

1. Appuyez sur le bouton ◀ ou ▶ pour sélectionner une option et appuyez sur le bouton MENU pour accéder à son sous-menu.

Élément Fonction Opération Plage
Langue Choisissez la langue utilisée pour les menus OSD.		Appuyez sur le bouton ◀ ou ▶ pour sélectionner le réglage.	EnglishFrançaisDeutschItalianoРусскийEspagnolPortugais日本語한국어繁體中文简体中文
Pos. H. OSD(Position horizontale)	Déplace l'image de l'OSD vers la gauche ou la droite de l'écran	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
Pos. V. OSD(Position verticale)	Déplace l'image de l'OSD vers le haut ou le bas de l'écran
Durée de l'OSD Règle la durée d'affichage (en secondes) de l'écran OSD. Lorsque cette durée est finie, l'écran OSD se fermera automatiquement.			5 à 60
Transparence Règle le niveau de transparence de l'OSD.			0 à 100

RÉGLAGE DE L'MONITEUR LCD

4.4 Autres réglages

1. Appuyez sur le bouton MENU pour faire apparaître la fenêtre OSD.
2. Appuyez sur le bouton ◀ ou ▶ pour sélectionner ✗ et appuyez sur le bouton MENU pour accéder au menu Autres.

Mode PC Vivid Movie Audio Volume 50 - Signal Source VGA HDMI Aspect Ratio 16 : 9 AUTO 4 : 3 DCR On Off 1920x1080 100Hz

Overdrive On Off Blue Light Filter 0 - Adaptive-Sync On Off 1920x1080 60Hz

1. Appuyez sur le bouton ◀ ou ▶ pour sélectionner une option et appuyez sur le bouton MENU pour accéder à son sous-menu.

Élément Fonction Opération Plage
Mode Sélectionne	le mode d'affichage.	Appuyez sur le bouton ◀ ou ▶ pour sélectionner le réglage.	PCVIFFilm
Volume audio Pour ajuster le volume du haut-parleur intégré.		Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
Source du signal	Change la source d'entrée.	Appuyez sur le bouton ◀ ou ▶ pour sélectionner le réglage.	VGAHDMI
Rapport L/H Sélectionne le rapport d'aspect de l'image à l'écran.			16:9AUTO4:3
Contraste actif Règle automatiquement le contraste de l'image en fonction de la scène.Remarque : Si cette fonction est Activée,Couleur > Luminosité/Contraste est grisé.			ActivéDésactivé
DCR	Ajuste automatiquement le contraste de l'image en fonction de la scène.Remarque : si cette fonction est activée,les options Couleur > Luminosité/Contraste sont grisées.		ActivéDésactivé
Surmultipliée	Améliore le temps de réponse du moniteur.		ActivéDésactivé
Filtre de lumière bleue	Ajuste l'intensité de la lumière bleue sur l'écran, garantissant aux utilisateurs une expérience de visionnage confortable en réduisant la fatigue oculaire après de longues périodes d'utilisation.	Appuyez sur le bouton ◀ ou ▶ pour ajuster la valeur.	0 à 100
Adaptive-Sync Synchronisation adaptative de la fréquence de rafraîchissement de l'écran avec la fréquence d'images du contenu (uniquement pour HDMI).			ActivéDésactivé

CHAPITRE 5 : ANNEXE

5.1 Messages d'avertissement

Lorsque l'un de ces messages d'avertissement apparaît, vérifiez les éléments suivants.

Message d'avertissement Cause Solution
	La résolution ou la vitesse de rafraîchissement de la carte graphique de l'ordinateur est trop haute.	√ Changez la résolution ou la vitesse de rafraîchissement de la carte graphique.
	L'moniteur LCD n'arrive pas à détecter le signal de la source d'entrée.	√ Vérifiez si la source d'entrée est ALLUMÉ.√ Vérifiez si le câble du signal est correctement branché.√ Vérifiez si les broches de la fiche du câble sont tordues ou endommagées.
	Cette boîte de message d'avertissement s'affiche uniquement lorsque le réglage de la fonction menu est modifié pour la première fois.	• Appuyez sur le bouton ACCEPTER pour continuer les modifications du réglage ou appuyez sur le bouton ANNULER pour désactiver les modifications du réglage.• Remarque : L'opération peut varier selon les modèles de produit.

5.2 Dépannage

Problèmes Causes possibles et solutions
Aucune image.·Le voyant DEL est ETEINT.	·Vérifiez si l'moniteur LCD est ALLUMÉ.·Vérifiez si cordon d'alimentation est branché correctement sur l'moniteur LCD.·Vérifiez si le cordon d'alimentation est branché sur une prise de courant.
·Le voyant DEL est vert.·	Vérifiez si l'ordinateur est ALLUMÉ.·Vérifiez si l'ordinateur est en veille, faites bouger la souris ou appuyez sur une touche du clavier pour réveiller l'ordinateur.
La position de l'image est incorrecte.	·Pour l'entrée VGA, ajustez les réglages Position H. et Position V. dans le menu Image (consultez page 21).
Le texte affiché est flou.·Pour l'entrée VGA, faites ce qui suit :√ Appuyez sur le bouton AUTO pour régler automatiquement l'écran (consultez «Bouton Auto (AUTO)» à la page 12).√ Ajustez les réglages Horloge et Phase dans le menu Image (consultez page 21).
Des points rouges, bleus, verts ou blancs apparaissent sur l'écran.	·Il y a des millions de micro-transisteurs dans cet moniteur LCD. Il ets normal que quelques transisteurs soit endommagés et produisent des points. Ceci est normal et n'indique pas un problème.
Aucun son audio.·Vérifiez si le volume a été réglé sur 0 (consultez page 11).·Dans le menu Autres ( ), vérifiez si le Volume audio est réglé sur 0 (consultez page 23).·Pour l'entrée VGA, vérifiez les réglages audio de l'ordinateur.
De la buée s'est formée sur l'moniteur LCD.	·Cela se produit normalement lorsque l'moniteur LCD est déplacé d'un endroit froid à un endroit chaud. N'allumez pas l'moniteur LCD, attendez jusqu'à ce que la buée ait disparue.
Des ombres, causées par une image statique, restent visibles sur l'écran.	·Eteignez l'moniteur LCD pendant les périodes prolongées d'inutilisation.·Utilisez un économiseur d'écran ou une image noire et blanche pendant les périodes prolongées d'inutilisation.

5.3 Transport de l'moniteur LCD

Pour transporter l'moniteur LCD, pour le faire réparer ou le déplacer par exemple, remettez-le dans sa boîte originale.

1. Enlevez le support de la base.

a. Placez l'moniteur LCD avec le côté dalle orienté vers le bas sur une surface rembourrée.
b. Appuyez sur le(s) loquet(s) pour détacher le support du montant de base. Puis enlevez le support.
c. Appuyez sur le loquet pour détacher le montant de base. Puis enlevez le montant de base de son compartiment sur le moniteur.

1. Mettez l'moniteur LCD dans son plastique d'origine. Puis placez le moniteur LCD dans le coussin en mousse inférieur.
2. Placez le coussin en mousse supérieur sur le moniteur LCD.
3. Mettez tous les accessoires dans leur zone désignée.
4. Placez soigneusement les éléments dans la boîte. Puis fermez et scotchez la boîte.

LW2203 LW2403

Remarque :

• Il est conseillé d'utiliser la boîte d'origine.
• Lors du remballage, placez soigneusement l'moniteur LCD dans sa boîte et empêchez le panneau en verre de toucher un objet.

CHAPITRE 6 : SPÉCIFICATIONS

6.1 Spécifications de l'moniteur

LW2203 LW2403
Panel Panel Type LED	-Backlit TFT LCD (IPS Technology)	LED-Backlit TFT LCD (IPS Technology)
	Panel Size 21.5" 23.8"
	Max. Resolution FHD 1920 x	1080 FHD 1920 x 1080
	Pixel Pitch 0.241 mm 0.275 mm
	Brightness 250 cd/m2 250 cd/m2
	Contrast Ratio 20,000,00:1 (DCR)	20,000,00:1 (DCR)
	Viewing Angle (H/V)	178°/178°	178°/178°
	Display Colour	16.7M	16.7M
	Response Time	5 ms	5 ms
	Surface Treatment	Anti-Glare Treatment (Haze 25%), 3H Hard Coating	Anti-Glare Treatment (Haze 25%), 3H Hard Coating
Frequency (H/V)	H Freq.	30 kHz-85 kHz	30 kHz-85 kHz
	V Freq.	50 Hz-75 Hz	50 Hz-75 Hz
Input VGA 15-Pin D-Sub x 1		15-Pin D-Sub x 1
		HDMI	1.4 x 1
Audio	Audio In	Stereo Audio Jack (3.5 mm)	Stereo Audio Jack (3.5 mm)
	Speaker	2W x 2	2W x 2
Power	Power Supply	External	External
	Power Requirements	DC 12V, 2.5A	DC 12V, 2.5A
	On Mode	15W (On)	17W (On)
	Standby Mode	< 0.5 W	< 0.5 W
	Off Mode	< 0.3 W	< 0.3 W
Operating Conditions	Temperature	0°C-40°C (32°F-104°F)	0°C-40°C (32°F-104°F)
	Humidity	10%-90% (non-condensing)	10%-90% (non-condensing)
Transport/ Storage Conditions	Temperature	-20°C-60°C (-4°F-140°F) -20°C-60°C (-4°F-140°F)
	Humidity	5%-90% (non-condensing)	5%-90% (non-condensing)
Mounting	VESA FPMPMI	Yes (100 x 100 mm)	Yes (100 x 100 mm)
Stand	Tilt	-5° to 20°	-5° to 20°
Security	Kensington Security Slot	Yes	Yes
Dimensions	Bezel Width	2.7 mm (Top)2.5 mm (Left/Right)21.4 mm (Bottom)	2.0 mm (Top/Left/Right)21.4 mm (Bottom)
	Product w/o Base(W x H x D)	491.8 x 289.5 x 37.3 mm(19.4" x 11.4" x 1.5")	538.4 x 324.7 x37.5 mm(21.2" x 12.8" x 1.5")
	Product with Base(W x H x D)	491.8 x 372.2 x 186.8 mm(19.4" x 14.7" x 7.4")	538.4 x 409.2 x 186.8 mm(21.2" x 16.1" x 7.4")
	Packaging(W x H x D)	544.0 x 345.0 x 108.0 mm(21.4" x 13.6" x 4.3")	597.0 x 405.0 x 94.0 mm(23.5" x 15.9" x 3.7")
Weight	Product w/o Base	2.06 kg (4.5 lb)	2.56 kg (5.6 lb)
	Product with Base	2.3 kg (5.1 lb)	2.8 kg (6.2 lb)
	Packaging 3.5 kg (7.7 lb)	4.0 kg (8.8 lb)

Remarque : Toutes les spécifications sont sujettes à modification sans préavis.

6.2 Dimensions de l'moniteur

LW2203

LW2403

AG Neovo
