MODE D'EMPLOI M1 MOUNTFIELD

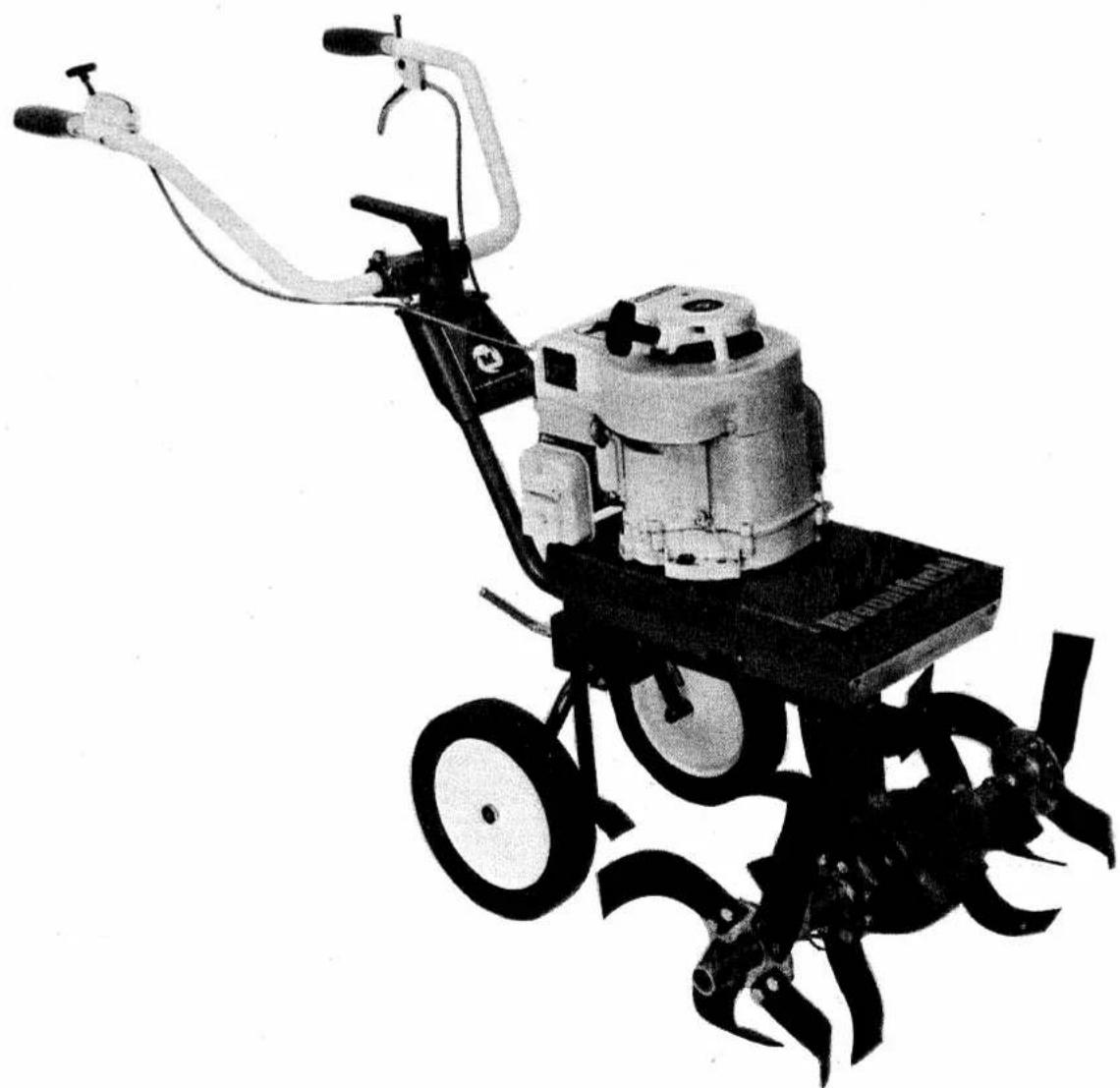

Black-and-white photo of a small manual tiller with a tool handle and blade, no visible text or symbols.

MOUNTFIELD M1 - CULTIVATOR MOUNTFIELD M1 - MOTOCULTEUR MOUNTFIELD M1 - MOTORHACKE

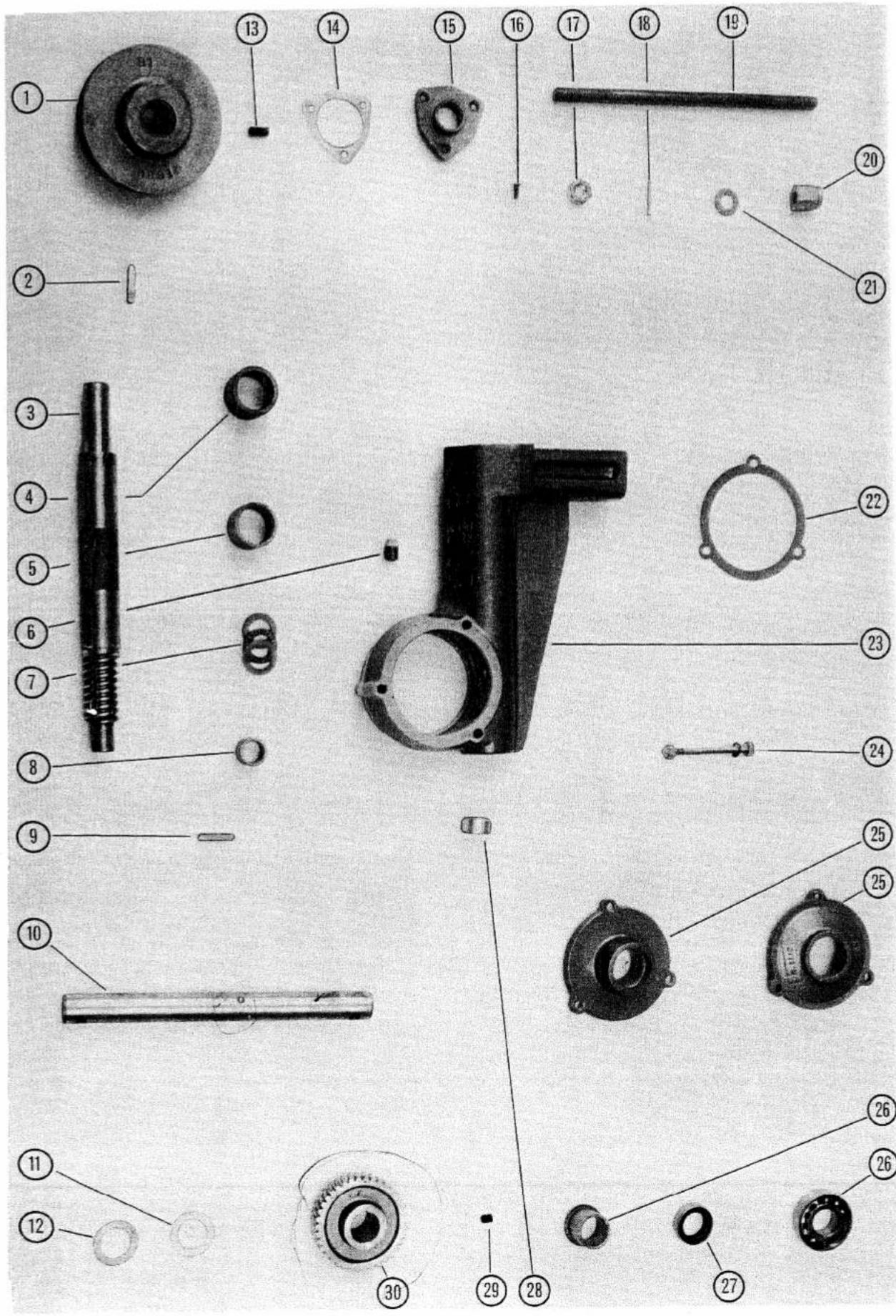

Exploded view diagram of a mechanical assembly with numbered parts for identification

M.100 & M.112 - GEARBOX ASSEMBLY

M.100 & M.112 - BOITIER RÉDUCTEUR

M.100 & M.112 - GETRIEBE KPL.

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil Nr.	Qty. per M/c Quantité par machine Menge	Description		Désignation	Bezeichnung
1	M.1293 △	1	Drive pulley - double groove		Poulie motrice - double gorge	Doppelriemenscheibe
2	MX.159	1	Key		Clavette	Nutenfeder
3	M.1001	1	Wormshaft		Arbre à vis sans fin	Schneckenwelle
4	MX.107	1	Bush		Bague entretoise	Buchse
5	MX.108	1	Bush		Bague entretoise	Buchse
6	MX.176	1	Taper plug		Bouchon remplissage d'huile	Stopfen
7	MX.120	1	Thrust race		Butée à rouleaux	Ausgleichscheiben
8	MX.109	1	Bush		Bague	Buchse
9	MX.159	1	Key		Clavette	Nutenfeder
10	M.1006	1	Shaft		Axe	Welle
11	M.1007	1	Thrust washer		Rondelle de serrage	Zwischenscheibe
12	M.1011/1&2	*	Shim .003" & .012" thick		Joint d'épaisseur	Distanzscheibe
13	035-0613	1	Grub screw		Vis sans tête	Stift
14	M.1010/1	*	Shim		Joint d'épaisseur	Distanzscheibe
15	M.1953 ☒	1	Shaft Cap & Spacer M.1954 & Felt M.1955		Couvercle supérieur du boîtier	Flansch
16	064-0512 △	3	Screw - self-tap		Vis	Schraube
17	057-13	1	Lock nut		Écrou indesserrable	Sicherungsmutter
18	MX.198	1	Selok pin		Goupille (Selok)	Stift (Selok)
19	M.1634 △	1	Tie bar 10 34" Lg - 1kg THREND		Barre de fixation	Zughebel
20	M.1023	1	Nut		Écrou	Mutter
21	MX.260 △	1	Washer		Rondelle	Scheibe
22	M.1009	2	Gasket		Joint	Dichtung
23	M.1002	1	Wormbox housing		Boîtier du réducteur	Getriebegehäuse
24	010-0801 △	3	Washer		Rondelle	Scheibe
24	061-08 △	3	Nut		Écrou	Mutter
24	029-0885 △	3	Bolt		Boulon	Bolzen
25	M.1003	2	Gearbox end cap (plain bearing)		Couvercle inférieur du boîtier (coussinet à bague)	Getriebeflansch (Gleitlager)
25	M.1110	2	Gearbox end cap (ball bearing)		Couvercle inférieur du boîtier (coussinet roulement à billes)	Getriebeflansch (Kugellager)
26	MX.110	2	Bush - plain bearing		Çoussinet à bague	Gleitlager
26	MX.122	2	Ball Bearing rls. 8		Roulement à billes	Kugellager
27	MX.125	2	Seal		Joint d'étanchéité	Simmerring
28	M.1008	1	Plug		Capuchon	Kappe
29	035-0608	1	Grub screw		Vis sans tête	Stift
30	M.1000	1	Wormwheel - 36 tooth		Roue dentée - 36 dents	Schneckenrad - 36 Zähne
-	M.100	1	Gearbox complete (plain bearing)		Boîtier réducteur-coussinet à bague	Getriebe kpl. (Gleitlager)
-	M.112	1	Gearbox complete (ball bearing)		Boîtier réducteur-roulement à billes	Getriebe kpl. (Kugellager)
	M.1955 △	1	Felt Washer		Rondelle feutre	Filzcheibe
III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil No.	Qty. per M/c Quantité par machine Menge	Modifications		Modifications	Änderungen
		The following changes have been introduced on machines manufactured after the date of the modifications:-Les modifications ci-dessous ont été faites sur les machines fabriquées après la date des modifications:-Die folgenden Änderungen wurden auf nach dem Änderungsdatum hergestellten Maschinen durchgeführt:-
1	M.1293		Pulley - was M.1094 41⁄2 Dia.fitted with MX.190 V.Belts 1965Shaft Cap - was M.1004 1974Tie Bar - was M.1109 1970Washer - was 011-1302 1971Washer - was 011-0801 1972Nut - was 053-08 1974Bolt - was 021-0883 1974Felt washer fit with new shaft cap M.1953 and washer M.1954Was 033-0513 1976		Poulie - était M.1094. dia.41⁄2 avec courroies en V MX.190 1965Couvercle sup. du boîtier - était M.1004 1974Barre De Fixation - était M.1109 1970Rondelle - était 011-1302 1971Rondelle - était 011-0801 1972Ecrou - était 053-08 1974Boulon - était 021-0883 1974Monter rondelle feutre sur nouveau couvercle sup. du boîtier 1975	Riemenscheibe - war 41⁄2 O mit Keilriemen MX.190 1965Flansch - war M.1004 1974Zughebel - war M.1109 1970Scheibe - war 011-1302 1971Scheibe - war 011-0801 1972Mutter - war 053-08 1974Bolzen - war 021-0883 1974Filzscheibe auf neuen Flansch anbringen 1975
15	M.1953M.1954M.1955
19	M.1634
21	MX.260
24	010-0801
24	061-08
24	029-0885
	M.1955
16	064-0512

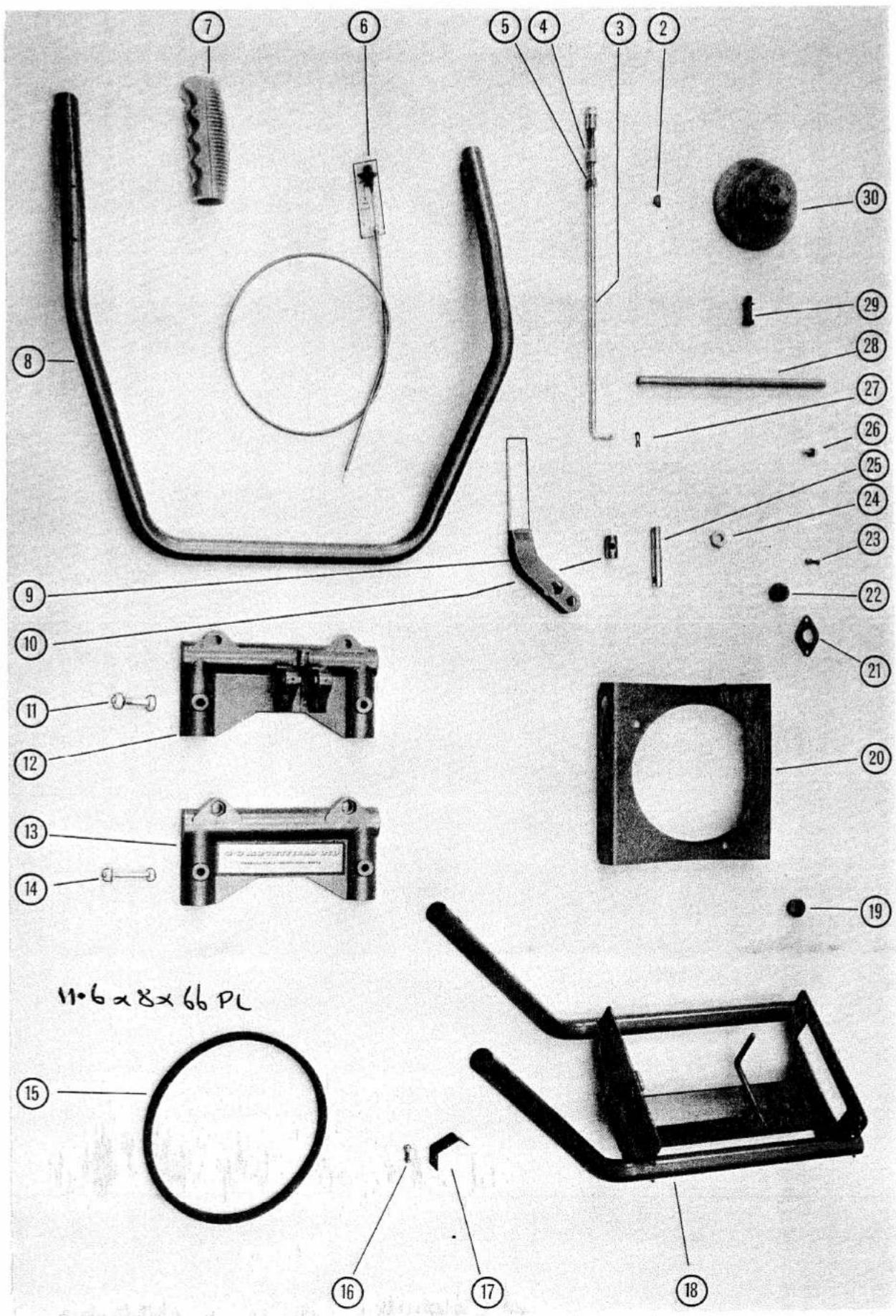

M.104 - CHASSIS ASSEMBLY

M.104 - CHASSIS COMPLET

M.104 - CHASSIS KPL.

Exploded view diagram of a mechanical device with numbered parts and a specification note below.

M.104 · CHASSIS ASSEMBLY
M.104 - CHASSIS COMPLET
M.104 - CHASSIS KPL.

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil No.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
-	MX.100	1021	Engine 100902	Moteur	Motor
2	MX.158	1	Key No: 505	Clavette no: 505	Paßfeder Nr: 505
3	M.1787	1	Tension rod	Tige d'embrayage	Verstellhebel
4	M.1057	2	Spacer	Bague	Abstandshülse
5	058-08	2	Self locking nut	Écrou indesserrable	Polistop-Mutter
6	M.2020	1	Control and wire	Commande et câble	Gaszug kpl.
7	MX.168	2	Handle grip - white plastic	Poignée plastique	Plastikhandgriff
8	M.1102	1	Handle	Guidon (MX.	Führungsholm
9	M.1030	1	Lever with sleeve (MX.166)	Levier d'embrayage complet 166)	Ausrückhebel kpl. (MX.166)
10	M.1039	1	Adjusting pin	Pièce de fixation du levier	Haltebolzen
11	029-1040	2	Bolt	Boulon	Bolzen
11	061-10	2	Nut	Écrou	Mutter
11	011-1001	2	Washer	Rondelle	Scheibe
12	M.1024	1	Handle clamp - lower	Bride inférieure de guidon	unt. Klemmstück kpl.
13	M.1301	1	Handle clamp - upper	Bride supérieure de guidon	ob. Klemmstück
14	029-0850	2	Bolt	Boulon	Bolzen
14	061-08	2	Nut	Écrou	Mutter
14	011-0801	2	Washer	Rondelle	Scheibe
15	MX.206	2	V-belt (Matched pair)	Courroie en V (paire)	Keilriemen (Paar)
16	MX.139	2	Rivet	Rivet	Niet
17	M.1059	1	Spring catch	Ressort d'arrêt	Federbügel
18	M.1028	1	Chassis	Chàssis	Chassis
20	M.1029	1	Motor plate	Support du moteur	Grundplatte
21	M.1033	10	Bearing cap	Bride	Lagerflansch
22	MX.106	5	Bearing	Rotule (coussinet)	Lagerbuchse
23	MX.139	10	Rivet	Rivet	Niet
24	056-13	2	Lock nut	Écrou indesserrable	Sicherungsmutter
25	M.1784	1	Clutch bolt	Boulon fixation tige embrayage	Kupplungsbolzen
26	042-0616	4	Screw	Vis	Schraube
26	013-06	4	Lock washer	Rondelle frein	Sicherungsscheibe
27	001-0213	1	Split pin	Goupille fendue	Splint
28	M.1031	2	Slide bar	Axe glissière	Führungsbolzen
29	040-1031	1	Screw	Vis	Schraube
29	012-10	1	Lock washer	Rondelle frein	Sicherungsscheibe
30	M.1091	1	Drive pulley (double groove)	Poulie motrice (double gorge)	Doppelriemenscheibe
-	-	1	Set of transfers	Jeu de décalques	S. Abziehbilder
-	021-0832	3	Bolt	Boulon	Bolzen
-	055-08	3	Self-locking nut	Écrou indesserrable	Polistop-Mutter
-	011-0801	3	Washer	Rondelle	Scheibe
-	034-0544	2	Screw	Vis	Schraube
-	052-05	2	Lock nut	Écrou indesserrable	Sicherungsmutter
-	M.1174	1	Guard complete	Capot complet	Schutzhaube kpl.
-	M.1226	1	Guard rear	Capot partie arrière	Schutzhaube hinten
-	M.1227	1	Guard front	Capot partie avant	Schutzhaube vorn
-	M.1229	1	Front piece	Enjoliveur	Vorderschutzblech
-	032-0510	4	Screw	Vis	Schraube
The following alternative engines have been used since 1968:-Les moteurs suivants ont été montés sur les machines depuis 1968:-Folgende verschiedene Motoren sind seit 1968 aufgebaut:-
-	MX.100	1	Kirby Lauson 3 h.p.	Kirby Lauson 3 c.v.	Kirby Lauson 3 P.S.
-	MX. 102	1	Briggs & Stratton 4 h.p. (Estate)	Briggs & Stratton 4 c.v. (Estate)	Briggs & Stratton 4 P.S. (Estate)
-	MX.105	1	Aspera 3.5 h.p. (Super)	Aspera 3,5 c.v. (Super)	Aspera 3,5 P.S. (Super)
-	MX.302	1	Briggs & Stratton 5 h.p. (Monarch)	Briggs & Stratton 5 c.v. (Monarch)	Briggs & Stratton 5 P.S. (Monarch)
3	M.1787	1	Modifications	Modifications	Änderungen
			Tension Rod - was M.1036 1974	Tige d'embrayage - était M.1036 1974	Verstellhebel - war M.1036 1974
25	M.1784	1	Clutch Bolt - was M.1058 with MX.285 Clevispin 1974	Boulon fixation tige embrayage était M.1058 1974	Kupplungsbolzen - war M.1058 1974
11	029-1040	2	Bolt - was 021-1038 1974	Boulon - était 021-1038 1974	Bolzen - war 021-1038 1974
11	061-10	2	Nut - was 055-10 1974	Ecrou - était 055-10 1974	Mutter - war 055-10 1974
14	029-0850	2	Bolt - was 021-0851 1974	Boulon - était 021-0851 1974	Bolzen - war 021-0851 1974
14	061-08	2	Nut - was 055-08 1970	Ecrou - était 055-08 1974	Mutter - war 055-08 1974
16	MX.139	2	Rivet - was Screw & Nut 1968	Rivet - était Vis et Ecrou 1970	Niet - war Schraube und Mutter 1970
19		2	was plug-not reqd.
6	M.2020	1	Control was M.1307/1 1976	Commande - était 1307/1 1976	Gaszug kpl. - war 1307/1 1976
	m x 102	- B&S	SHP TYPE 100 900 (100902 - 1973)
	m x 302	B&S	SHP TYPE 130902

M104 - CHASSIS ASSEMBLY -1975

M104 - CHASSIS COMPLET - 1975

M104 - CHASSIS KPL - 1975

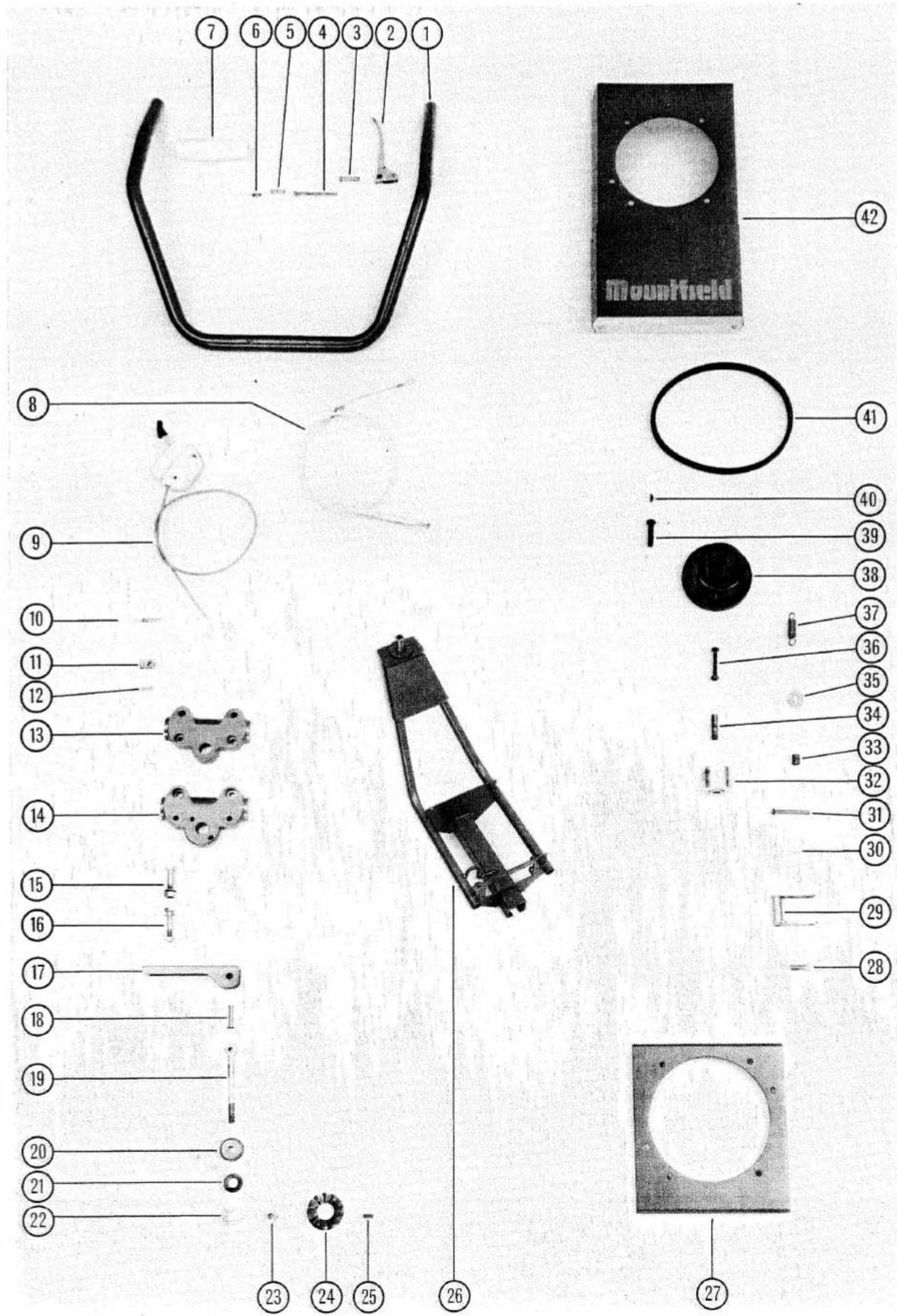

Exploded view diagram of a mechanical assembly with numbered parts for identification

M141 - CHASSIS ASSEMBLY - 1975

M141 - CHASSIS COMPLET - 1975

M141 - CHASSIS KPL - 1975

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil No.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
1	M1990	1	Handle	Guidon	Führungsholm
2	M2004	1	Clutch Lever	Levier d'embrayage	Ausrückhebel
3	M2015	1	Pivot Pin & Circlip MX335	Axe pivot & serreclip MX335	Drehachse & Sicherungsring MX335
4	M2017	1	Catch Plunger	Arrêt	Hebelhalterung
5	M2018	1	Spring	Ressort	Feder
6	M2019	1	Spacer	Bague d'épaisseur	Distanzbuchse
7	MX161	2	Handgrip	Poignée	Handgriff
8	M2013	1	Cable Assembly	Câble complet	Kabel kpl.
9	M2020	1	Throttle Control	Manette des gaz	Gaszug kpl.
10	MX305	2	Rivet	Rivet	Niete
11	M1493	1	Cable Clamp	Attache câble	Kabelklemme
12	034-0513	1	Screw	Vis	Schraube
12	051-05	1	Nut	Écrou	Mutter
13	M2008	1	Handle Clamp Upper	Bride supérieure de guidon	ob. Klemmstück
14	M2009	1	Handle Clamp Lower	Bride inférieure de guidon	unt. Klemmstück
15	029-1040	2	Bolt	Boulon	Bolzen
15	061-10	2	Nut	Écrou	Mutter
15	011-10	2	Washer	Rondelle	Scheibe
16	029-0840	2	Bolt	Boulon	Bolzen
16	061-08	2	Nut	Écrou	Mutter
16	011-08	2	Washer	Rondelle	Scheibe
17	M1998	1	Lever & Cover MX341	Levier	Hebel
18	M2023	1	Pin & Circlip MX335	Axe & serreclip MX335	Bolzen und Sicherungsring
19	M2022	1	Eyebolt	Boulon à oeil	Ringbolzen MX335
20	M2026	1	Cover	Enjoliveur	Abdeckkappe
21	MX260	4	Disc Spring	Rondelle ressort	Tellerfeder
22	M2021	1	Washer	Rondelle	Scheibe
23	063-10	1	Nut	Écrou	Mutter
24	M1989	2	Washer	Rondelle	Scheibe
25	MX334	4	Pin	Goupille	Sicherungsbolzen
26	M2010	1	Chassis	Châssis	Chassis
27	M1995	1	Motor Plate	Support du moteur	Grundplatte
28	050-0816	4	Screw	Vis	Schraube
29	M2001	1	Lever Assembly	Levier complet	Hebel kpl.
30	MX331	2	Bush	Bague	Hülse
31	M2014	1	Pin & Circlip MX335	Axe & serreclip MX335	Bolzen und Sicherungsring MX335
32	M2012	1	Jockey Roller	Poulie de tension	Kettenspanner
33	MX333	2	Bush	Bague	Hülse
34	M2006	1	Sleeve	Manchon	Buchse
35	MX336	2	Felt washer	Rondelle feutre	Filzscheibe
36	029-0650	1	Bolt	Boulon	Bolzen
36	061-06	1	Nut	Ecrou	Mutter
37	M2016	1	Spring	Ressort	Feder
38	M1091	1	Pulley	Poulie	Doppelriemenscheibe
39	040-1031	1	Screw	Vis	Schraube
40	MX158	1	Key	Clavette	Passfeder
41	MX206	1 pair	V Belts	Courroies en V (paire)	Keilriemen (Paar)
42		1	Guard Assembly comprising:-	Capot complet comprenant:-	Schutzhaube kpl. einschl.
	M1226	1	Guard Rear	Capot partie arrière	Schutzhaube hinten
	M1227	1	Guard Front	Capot partie avant	Schutzhaube vorne
	M1229	1	Front	Enjoliveur	Vorderschutzblech
	032-0510	2	Screw	Vis	Schraube
			Engine Alternatives	Moteurs selon besoin	Verschiedene Motoren auf Wunsch
	MX105	1	3.5 h.p. Aspera	Aspera 3,5 c.v.	Aspera 3,5 P.S.
	MX126	1	3.5 h.p. Briggs & Stratton	Briggs & Stratton 3,5 c.v.	Briggs & Stratton 3,5 P.S.
	MX102	1	4 h.p. Briggs & Stratton	Briggs & Stratton 4 c.v.	Briggs & Stratton 4 P.S.
	MX302	1	5 h.p. Briggs & Stratton	Briggs & Stratton 5 c.v.	Briggs & Stratton 5 P.S.
	029-0835	3	Bolt	Boulon'	Bolzen
	061-08	3	Nut	Écrou	Mutter
		1	Set transfers	Jeu de décalques	Satz Abziehbilder
	MX337	1	Cable Tie	Collier de fixation	Kabelklemme

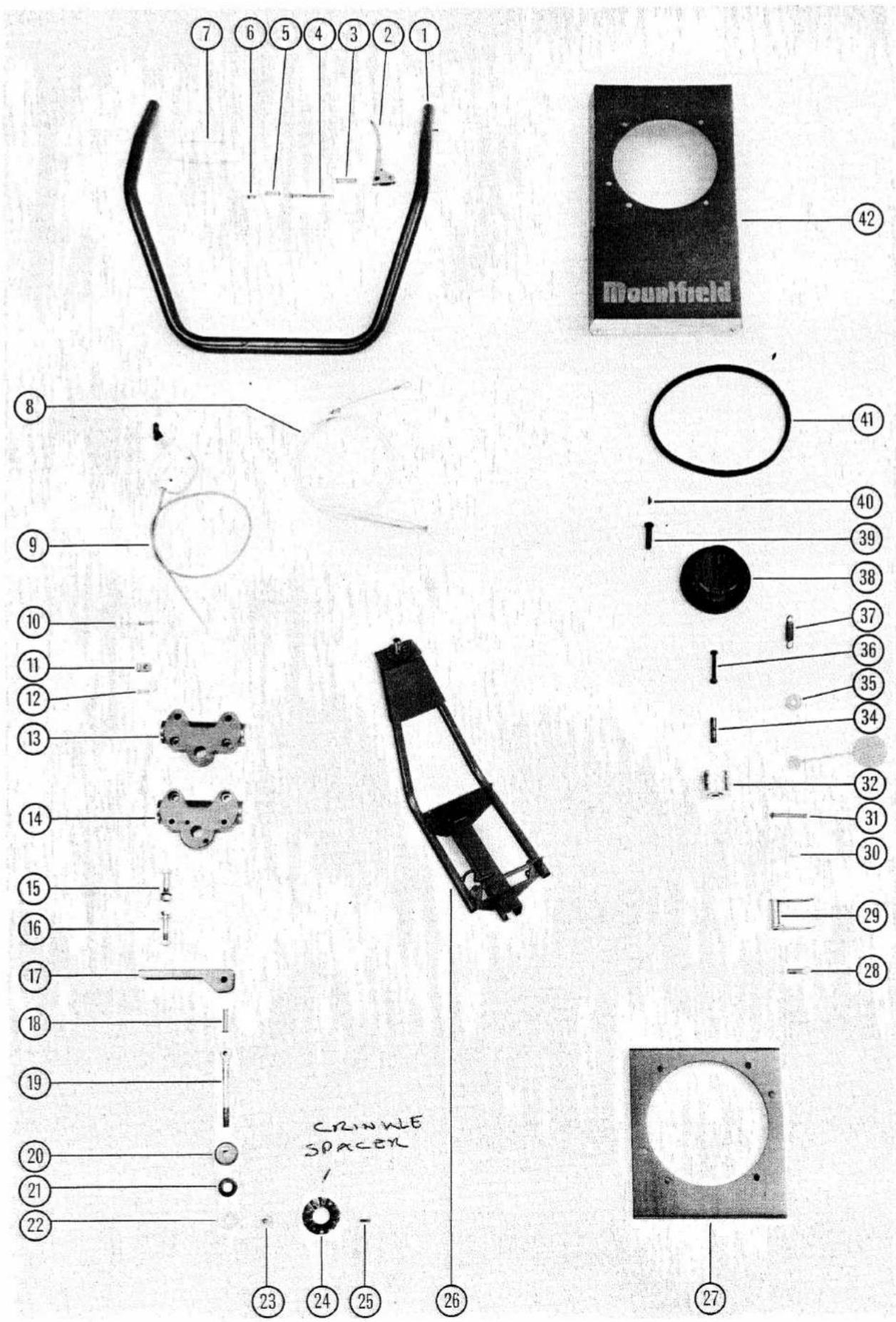

M141 - CHASSIS ASSEMBLY - 1977 M141 - CHASSIS COMPLET - 1977 M141 - CHASSIS KPL - 1977

7 6 5 4 3 2 1 Mountfield 42 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 CRINWLE SPACER 23 24 25 26 27

M141 - CHASSIS ASSEMBLY - 1977
M141 - CHASSIS COMPLET - 1977
M141 - CHASSIS KPL - 1977

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil No.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
1	M2077	1	Handle	Guidon	Führungsholm
2	M2090	1	Clutch Lever	Levier d'embrayage	Ausrückhebel
3	M2015	1	Pivot Pin & Circlip MX335	Axe pivot & serreclip MX335	Drehachse & Sicherungsring MX335
4	M2073	1	Plunger	Arrêt	Hebelhalterung
5	M2075	1	Spring	Ressort	Feder
6	M2072	1	Catch	Loquet	Haken
7	MX161	2	Handgrip	Poignée	Handgriff
8	M2013	1	Cable Assembly	Câble complet	Kabel kpl.
9	M2020	1	Throttle Control	Manette des gaz	Gaszug kpl.
10	MX305	2	Rivet	Rivet	Niete
11	M1493	1	Cable Clamp	Attache câble	Kabelklemme
12	034-0513	1	Screw	Vis	Schraube
12	051-05	1	Nut	Écrou	Mutter
13	M2008	1	Handle Clamp Upper	Bride supérieure de guidon	ob. Klemmstück
14	M2009	1	Handle Clamp Lower	Bride inférieure de guidon	unt. Klemmstück
15	029-1040	2	Bolt	Boulon	Bolzen
15	061-10	3	Nut	Écrou	Mutter
15	018-1001	2	Washer	Rondelle	Scheibe
16	029-0840	2	Bolt	Boulon	Bolzen
16	061-08	2	Nut	Écrou	Mutter
16	011-08	2	Washer	Rondelle	Scheibe
17	M1998	1	Lever	Levier	Hebel
18	M2023	1	Pin & Circlip MX335	Axe & serreclip MX335	Bolzen und Sicherungsring
19	M2022	1	Eyebolt	Boulon à oeil	Ringbolzen MX335
20	M2026	1	Cover	Enjoliveur	Abdeckkappe
21	MX260	4	Disc Spring	Rondelle ressort	Tellerfeder
22	M2021	1	Washer	Rondelle	Scheibe
23	061-10	1	Nut	Ecrou	Mutter
24	M1989	2	Washer	Rondelle	Scheibe
25	MX334	2	Pin	Goupille	Sicherungsbolzen
26	M2010	1	Chassis	Chêssis	Chassis
27	M1995	1	Motor Plate	Support du moteur	Grundplatte
28	050-0816	4	Screw	Vis	Schraube
29	M2001	1	Lever Assembly	Levier complet	Hebel kpl.
30	MX331	4	Bush	Bague	Hülse
31	M2014	1	Pin & Circlip MX335	Axe & serreclip MX335	Bolzen und Sicherungsring MX335
32	MX356	1	Jockey Roller	Poulie de tension	Kettenspanner
34	M2108	1	Sleeve	Manchon	Buchse
36	029-0650	1	Bolt	Boulon	Bolzen
36	061-06	1	Nut	Écrou	Mutter
37	M2016	1	Spring	Ressort	Feder
38	M1091	1	Pulley	Poulie	Doppelriemenscheibe
39	040-1031	1	Screw	Vis	Schraube
40	MX158	1	Key	Clavette	Passfeder
41	MX206	1 pair	V Belts	Courroies en V (paire)	Keilriemen (Paar)
42		1	Guard Assembly comprising:-	Capot complet comprenant:-	Schutzhaube kpl. einschl.
	M2268	1	Guard Rear	Capot partie arrière	Schutzhaube hinten
	M2269	1	Guard Front	Capot partie avant	Schutzhaube vorne
	M1229	1	Front	Enjoliveur	Vorderschutzblech
	046-0513	4	Screw - self-tap	Vis	Schraube
	MX400	4	Nut (spire)	Écrou	Mutter
	M2074	1	Plastic Cap	Cache-moyeu	Abdeckkappe
	066-10	1	Locknut	Écrou indesserrable	Sicherungsmutter
	MX341	1	Lever Cover	Manchon de levier	Hülle für Hebel
			Engine Alternatives	Moteurs selon besoin	Verschiedene Motoren auf Wunsch
	MX105	1	3.5 h.p. Aspera	Aspera 3,5 c.v.	Aspera 3,5 P.S.
	MX126	1	3.5 h.p. Briggs & Stratton	Briggs & Stratton 3,5 c.v.	Briggs & Stratton 3,5 P.S.
	MX102	1	4 h.p. Briggs & Stratton	Briggs & Stratton 4 c.v.	Briggs & Stratton 4 P.S.
	MX302	1	5 h.p. Briggs & Stratton	Briggs & Stratton 5 c.v.	Briggs & Stratton 5 P.S.
	029-0835	3	Bolt	Boulon	Bolzen
	061-08	3	Nut	Écrou	Mutter
		1	Set transfers	Jeu de décalques	Satz Abziehbilder
	MX337	2	Cable Tie	Collier de fixation	Kabelklemme

DIGGING ROTORS M.108 & M.109 - WHEEL AND ATTACHMENT ASSEMBLY ROTORS M.108 & M.109 - ROUES ET ACCESSOIRES HACKVORRICHTUNG M.108 & M.109 - RAD UND ZUSATZTEILE

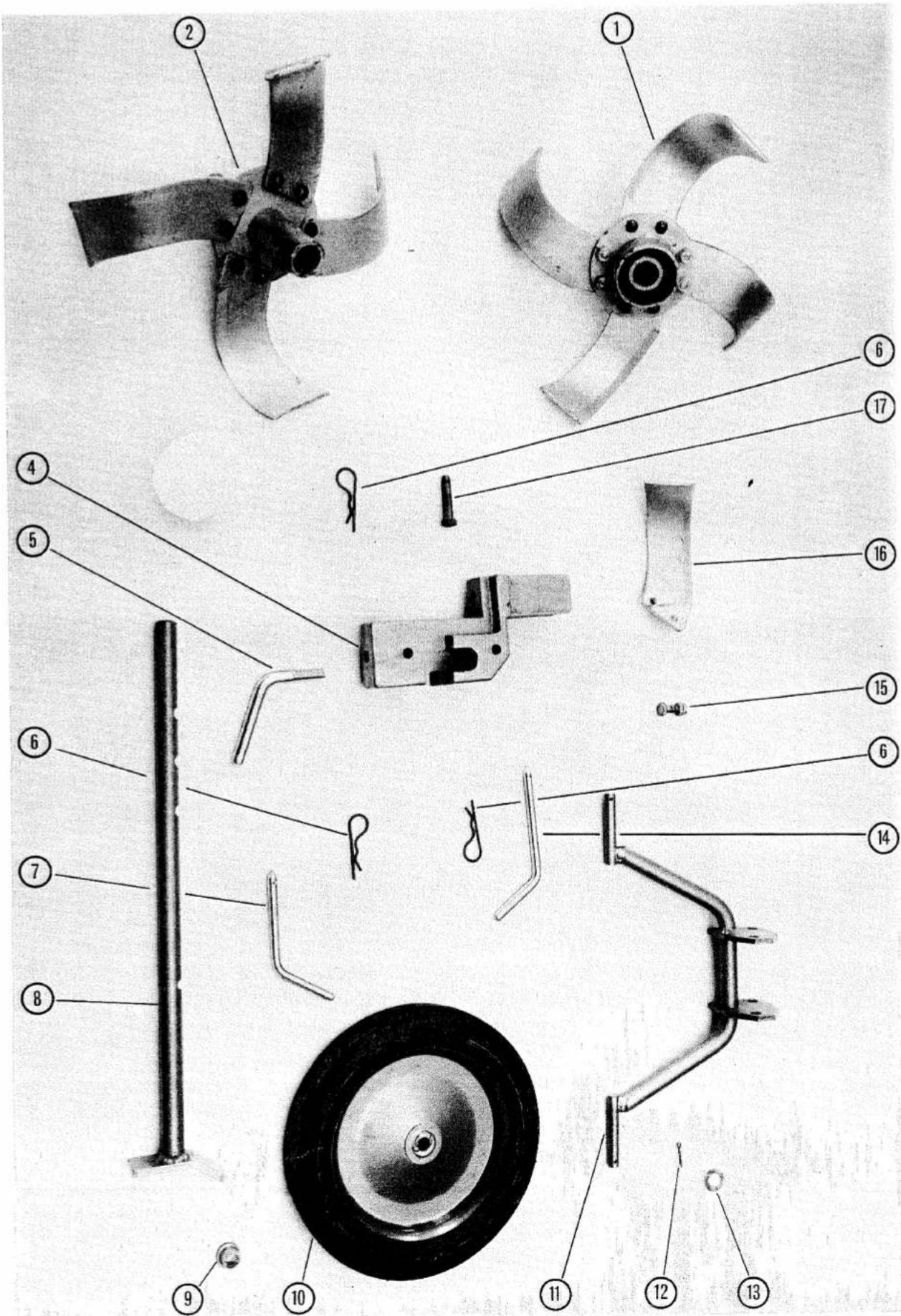

Technical diagram of a mechanical fan assembly with numbered parts for identification

DIGGING ROTORS M.108 & M.109 - WHEEL AND ATTACHMENT ASSEMBLY

ROTORS M.108 & M.109 - ROUES ET ACCESSOIRES

HACKVORRICHTUNG M.108 & M.109 - RAD UND ZUSATZTEILE

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil Nr.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
1	M.108	1	Basic rotors - 4 blades (per pair)	Rotors de base - 4 lames (paire)	4 Messer-Hacksatz - innen
2	M.109	*	Extension rotors - 4 blades (pair)	Rotors extension - 4 lames (paire)	4 Messer-Hacksatz - außen
4	M.1089	1	Axle block	Support de l'axe des roues	Achsenbefestigung
5	M.1026	1	Pinch bolt	Broche de serrage	Gewindebolzen
6	M.1014	*	Spring clip	Goupille à ressort	Sicherungsfeder
7	M.1104	1	Pin - depth bar	Broche - barre réglage profondeur	Bolzen für Tiefensporn
8	M.1172	1	Depth bar	Barre de réglage en profondeur	Tiefensporn
9	MX.282	2	Bush - thin wall	Coussinet - paroi mince	Buchse, dünn
9	MX.281	2	Bush - thick wall	Coussinet - paroi épaisse	Buchse, dick
10	MX.150	2	10" wheel	Roue - 25 cm	Rad - 25 cm
11	M.1060	1	Axle	Axe des roues	Laufradachse
12	001-0319	2	Split pin	Goupille fendue	Splint
13	014-1301	2	Washer	Rondelle	Scheibe
14	M.1062	1	Axle pin	Broche de fixation	Bolzen für Achse
15	025-1022	8	Bolt	Boulon	Bolzen
15	055-10	8	Centrelok nut	Écrou (Centrelok)	Mutter (Centrelok)
16	M.1096	2	per rotor, digging tine L.H.	Lame de rotor gauche	Hackmesser, einzel - links
16	M.1096	2	per rotor, digging tine R.H.	Lame de rotor droite	Hackmesser, einzel - rechts
17	M.1013	*	Pin	Axe de fixation de rotor	Sicherungsbolzen
The following change has been introduced on machines manufactured from January 1971 :-La modification suivante a été apportée sur les machines fabriquées depuis janvier 1971 :-Die folgende Änderung wurde ab Produktion Januar 1971 vorgenommen :-
12	MX.207	2	Circlip	Serreclip	Sicherungsring
Optional attachments :-Accessoires - selon besoin :-Zusätzlich auf Wunsch lieferbar :-
-	M.1081	1	Front weight	Masse frontale	Zusatzgewicht
-	M.1082	2	Weight bar	Support de masse	Halter für Zusatzgewicht
-	M.1099	2	Disc coulter	Disque de protection	Schutzkappe
-	M.114	1	Single wheel assembly	Monoroue complète	Radausrüstung kpl.
-	M.1181	1	Single wheel axle	Axe de monoroue	Radachse
-	M.1182	1	V-block	Support en V	Halter
-	MX.208	1	Wheel	Roue	Rad

The following changes have been introduced on machines manufactured from January 1976:

10	MX.386	2	9 14 ′′ wheel with MX.354 Hub cap
11	M.2103	1	Axie
12	MX.353	2	Circlip fit with:-
	015-1301	2	Washer

( As required

* ( Selon besoin

(Auf Wunsch

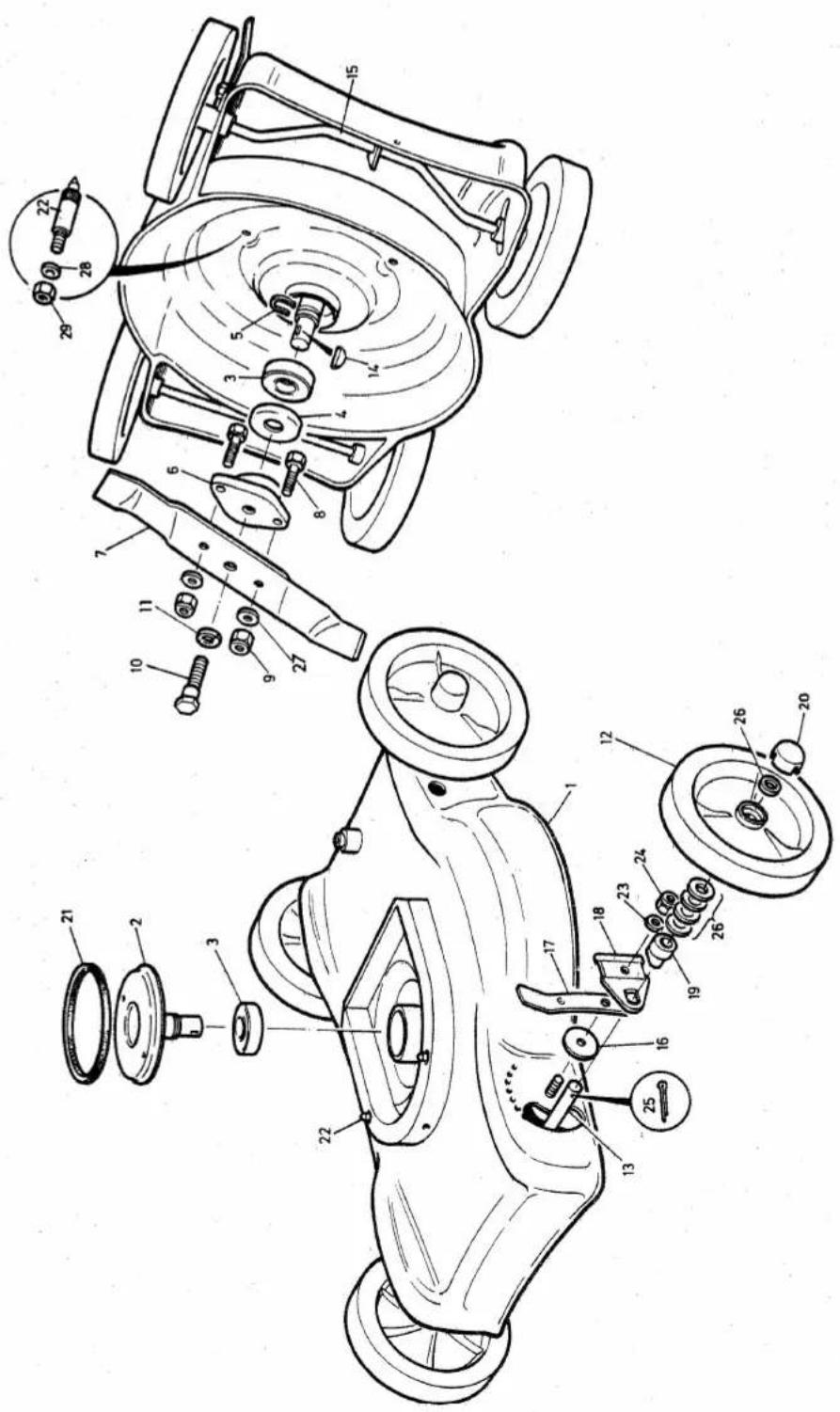

M.118 - ROTARY GRASSCUTTER ATTACHMENT

M.118 - DISPOSITIF TONDEUSE

M.118 - RASENMÄHER-ZUSATZGERÄT

Exploded view diagram of a mechanical assembly with numbered parts for identification

M.118 - ROTARY GRASSCUTTER ATTACHMENT

M.118 - DISPOSITIF TONDEUSE

M.118 - RASENMÄHER-ZUSATZGERÄT

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil Nr.	Qty. per M/c Quantité par'machine Menge	Description	Désignation	Bezeichnung
-	M4.1597	1	Casing	Carter	Gehäuse
-	M.1365	1	Boss	Porte-lame	Messernabe
-	MX.158	1	Woodruff key no: 505	Clavette no: 505	Paßfeder Nr. 505
-	M.1336	1	Cutter blade	Lame	Messer
-	M.1144	1	Washer	Rondelle	Scheibe
2	040-1031	1	Screw (Longlok)	Vis (Longlok)	Schraube (Longlok)
3	M.1388	1	Shaft	Axe	Welle
4	MX.213	1	Selok pin	Goupille Selok	Stift (Selok)
7	M.1499 △	1	Pulley	Poulie	Riemenscheibe
8	MX.111	2	Bush	Bague	Buchse
9	MX.175	1	Grease nipple	Graisseur	Schmiernippel
10	M.1384	1	Drive housing	Boîtier d'axe	Wellengehäuse
12	M.1498	1	Tie bar	Tige de fixation	Zughebel
13	057-13	1	Lock nut	Écrou indesserrable	Sicherungsmutter
16	MX.246	1	Selok pin	Goupille Selok	Stift (Selok)
17	M.1387	1	Swing clamp	Bride de fixation	Klammer
18	M.1023	1	Nut	Écrou	Mutter
-	MX.247 △	2	V-belt	Courroie en V	Keilriemen
-	M.1398	4	Lever c/w knob MX.170	Levier réglage avec bouton	Rad-Verstellhebel mit Knopf
-	M4.1577	2	Axle carrier	Support axe de réglage	Achsbefestigung
-	M4.1578	2	Axle carrier	Support axe de réglage	Achsbefestigung
-	M.1389	2	Quadrant	Secteur de réglage	Verstellsegment
-	M.1390	2	Quadrant	Secteur de réglage	Verstellsegment
-	M.1169/1	2	Spring	Ressort	Verstellfeder
-	M.1169/2	2	Spring	Ressort	Verstellfeder
-	M.1166	4	Sleeve - axle carrier	Bague de l'axe de réglage	Laufbuchse
-	M.1333	4	Sleeve - wheel	Bague de roue	Radbuchse
-	M.122	4	8" wheel assembly	Roue complète - 20,5 cm	Rad kpl. - 20,5 cm
-	M.1528	4	8" tyre	Bandage - 20,5 cm	Reifen - 20,5 cm
-	MX.250	4	Wheel centre	Jante	Felge
-	MX.251	8	Nylon bush	Bague nylon	Nylonbuchse
-	M4.1602	4	Dust cap	Cache-poussière	Staubkappe
-	M4.1603	4	Felt washer	Rondelle feutre	Filzscheibe
-	MX.219	4	Hub cover	Cache-moyeu	Abdeckkappe
-	M.1354	1	Grass deflector	Déflecteur	Grasauswurf
-	M.1500	1	Deflector retainer	Pièce fixation déflecteur	Grasauswurfhalter
-	M.1501	1	Deflector retainer clip	Broche fixation déflecteur	Halteklemme
-	025-0825	3	Bolt	Boulon	Bolzen
-	025-0844	4	Bolt	Boulon	Bolzen
-	025-0857	4	Bolt	Boulon	Bolzen
-	055-08	11	Nut	Écrou	Mutter
-	011-0801	16	Washer	Rondelle	Scheibe
-	014-1301	1	Washer	Rondelle	Scheibe
-	MX.140	8	Rivet	Rivet	Niet
			Modifications	Modifications	Änderungen
			Pulley 1975 on	Poulie 1975	Riemenscheibe
			V.belt 1975 on	Courroie en V	Keilremen
III.No Numéro Eclaté Bld Nr.	Part No. Référence fournisseur Teil Nr.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
47	MX.277M.1749MX.278	112	Selok pinPulleyV-belt (pair)	Goupille SelokPoulieCourroie en V (Paire)	Stift (Selok)RiemenscheibeKeilriemen (Paar)

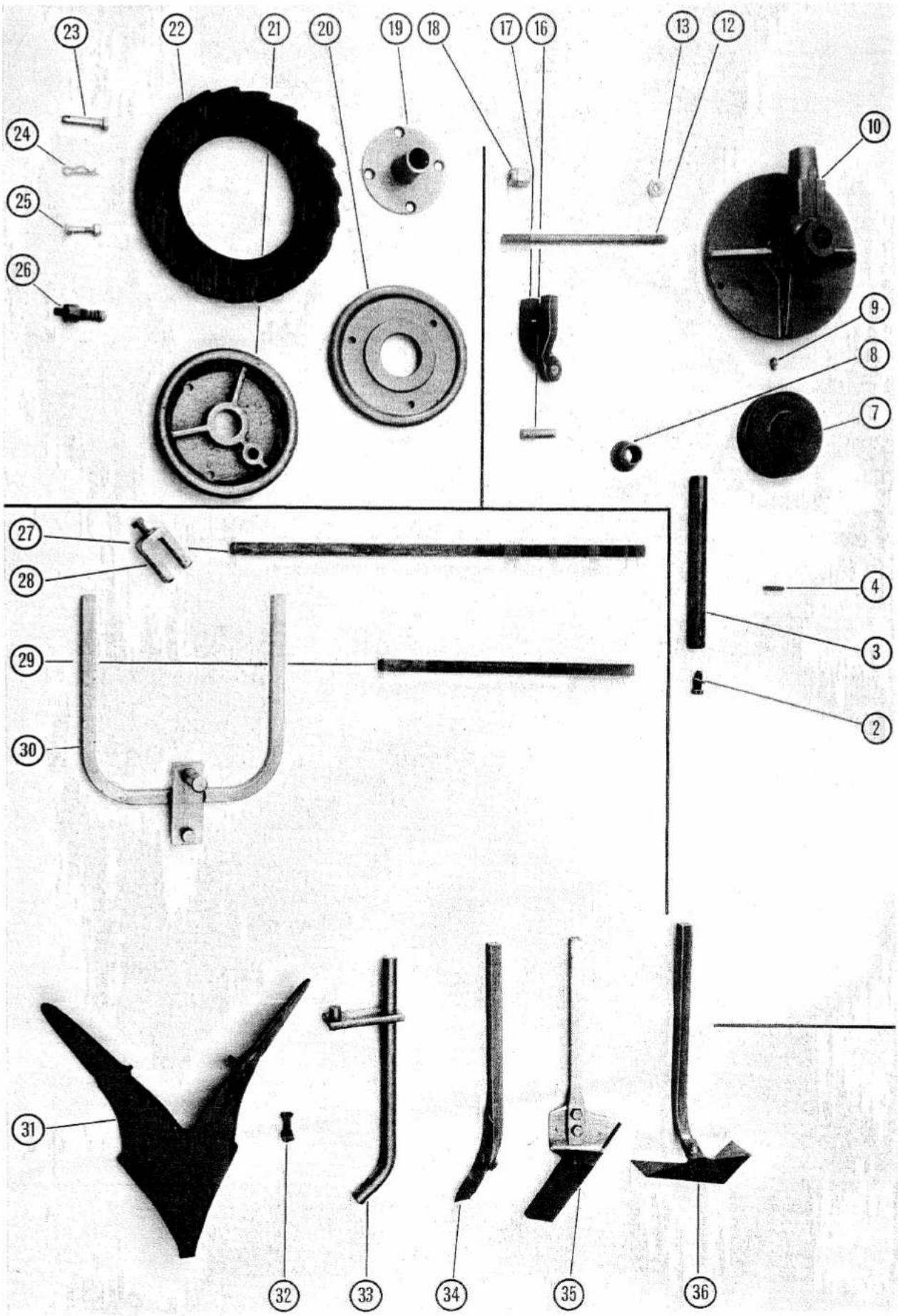

	M.111 - DRIVE WHEEL ASSEMBLYM.111 - ROUE MOTRICE COMPLETEM.111 - ANTRIEBSRADER KPL.
1920212222232425262626-	M.1085M.1084M.1083MX.151M.1626M.1013M.1306021-0835053-08-	2222222222262222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	Wheel ratchetWheel rim - innerWheel rim - outerTyreTyre (from 1970)PinSpring clipBoltSelf-locking nutPlunger unit c/w pin and springPlungerPlunger bossDrive wheel complete	Cliquet de roueJante intérieureJante extérieureBandageBandage (depuis 1970)Axe de fixationGoupille ressortBoulonÉcrou indesserrableCliquet d'entraînement completCliquetPorte-cliquetRoue motrice complète	RadnabeFelge - innenFelge - außenReifenReifen (ab 1970)SicherungsbolzenSicherungsfederBolzenPolistop-MutterLaufbolzen kpl. mit Stift u. FederLaufbolzenNabeLaufrad kpl.

M.147 - ROTARY GRASSCUTTER ATTACHMENT - 1976
M.147 - DISPOSITIF TONDEUSE - 1976
M.147 - RASENMÄHER-ZUSATZGERÄT - 1976

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil Nr.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
-	M.1882	1	Casing	Carter	Gehäuse
-	M.1365	1	Boss	Porte-lame	Messernabe
-	MX.158	1	Woodruff key no: 505	Clavette no: 505	Paßfeder Nr. 505
-	M.1336	1	Cutter blade	Lame	Messer
-	M.1923	1	Washer	Rondelle	Scheibe
	M.1922	1	Bush	Bague	Hülse
2	040-1031	1	Screw (Longlok)	Vis (Longlok)	Schraube (Longlok)
3	M.1388	1	Shaft	Axe	Welle
4	MX.277	1	Selok pin	Goupille Selok	Stift (Selok)
7	M.2033	1	Pulley 3^3/_8 " dia.	Poulie	Riemenscheibe
8	MX.111	2	Bush	Bague	Buchse
9	MX.175	1	Grease nipple	Graisseur	Schmiernippel
10	M.1384	1	Drive housing	Boîtier d'axe	Wellengehäuse
12	M.1498	1	Tie bar	Tige de fixation	Zughebel
13	057-13	1	Lock nut	Écrou indesserrable	Sicherungsmutter
16	MX.246	1	Selok pin	Goupille Selok	Stift (Selok)
17	M.1387	1	Swing clamp	Bride de fixation	Klammer
-	MX.340	2	V-belt	Courroie en V	Keilriemen
-	M.1398	4	Lever c/w knob MX.170	Levier réglage avec bouton	Rad-Verstellhebel mit Knopf
-	M4.1577	2	Axle carrier	Support axe de réglage	Achsbefestigung
-	M4.1578	2	Axle carrier	Support axe de réglage	Achsbefestigung
-	M.1389	2	Quadrant	Secteur de réglage	Verstellsegment
-	M.1390	2	Quadrant	Secteur de réglage	Verstellsegment
-	M.1169/1	2	Spring	Ressort	Verstellfeder
-	M.1169/2	2	Spring	Ressort	Verstellfeder
-	M.1166	4	Sleeve - axle carrier	Bague de l'axe de réglage	Laufbuchse
-	M.1333	4	Sleeve - wheel	Bague de roue	Radbuchse
-	M.122	4	8" wheel assembly	Roue complète - 20,5 cm	Rad kpl. - 20,5 cm
-	M.1528	4	8" tyre	Bandage - 20,5 cm	Reifen - 20,5 cm
-	M.1877	4	Wheel centre	Jante	Felge
-	M.1878	8	Nylon bush	Bague nylon	Nylonbuchse
-	M.1774	4	Dust cap	Cache-poussière	Staubkappe
-	M4.1603	4	Felt washer	Rondelle feutre	Filzscheibe
-	M.1879	4	Hub cover	Cache-moyeu	Abdeckkappe
-	ME356	1	Grass deflector MF 369	Déflecteur	Grasauswurf
-	M.1500	1	Deflector retainer	Pièce fixation déflecteur	Grasauswurfhalter
-	M.1501	1	Deflector retainer clip	Broche fixation déflecteur	Halteklemme
-	029-0825	3	Bolt	Boulon	Bolzen
-	029-0845	4	Bolt	Boulon	Bolzen
-	029-0860	4	Bolt	Boulon	Bolzen
-	061-08	11	Nut	Écrou	Mutter
-	011-0801	16	Washer	Rondelle	Scheibe
-	014-1301	1	Washer	Rondelle	Scheibe
-	MX.140	8	Rivet	Rivet	Niet
	M.2003	1	Decal "Mountfield"	Décalque	Abziehbild

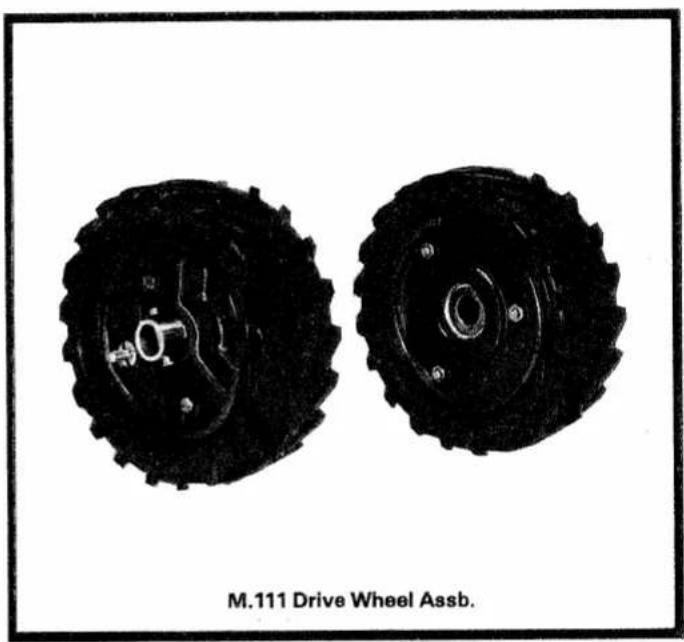

Two black industrial wheels with visible mechanical components, labeled M.111 Drive Wheel Assb.

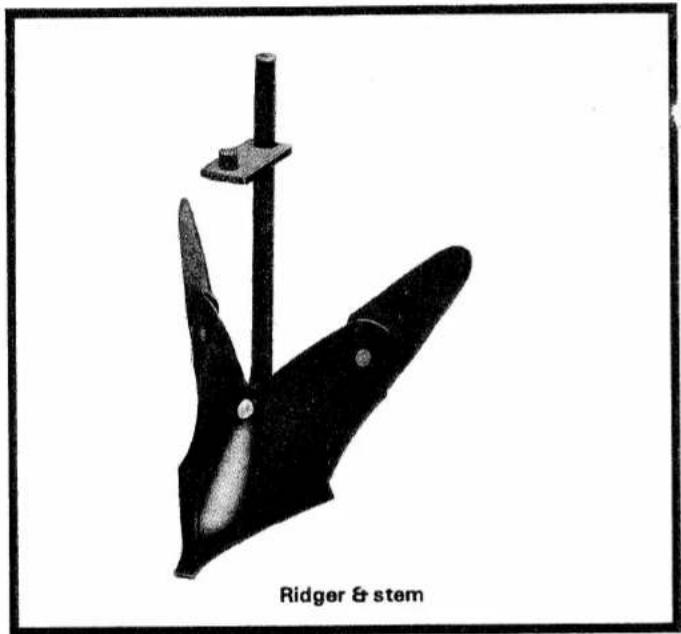

Black propeller with two blades mounted on a vertical post, labeled 'Ridger & stem' below (no other text or symbols)

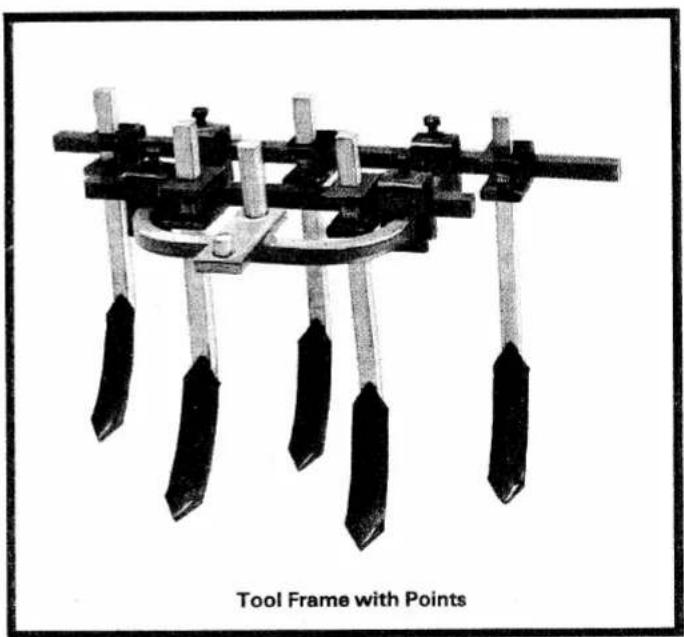

Tool frame with five black-handled tools mounted on a stand, labeled 'Tool Frame with Points' below (no other text or symbols)

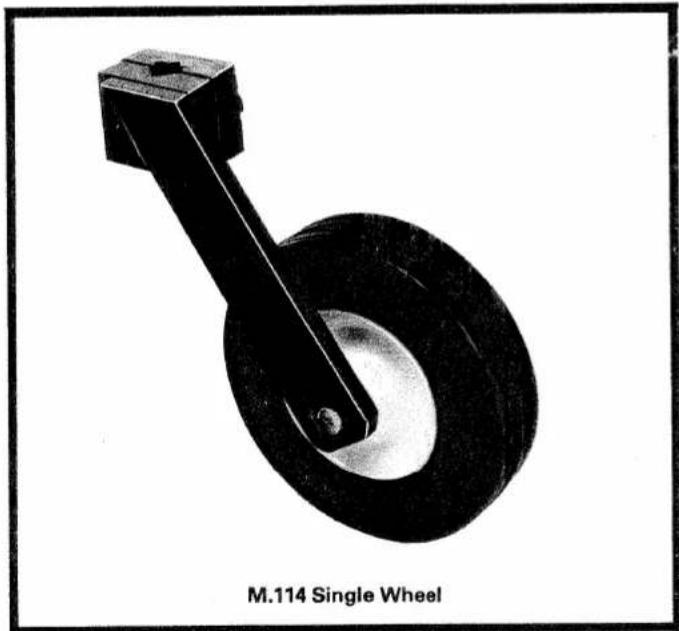

Black and white photo of a single wheel with a handle, labeled M.114 Single Wheel (no other text or symbols)

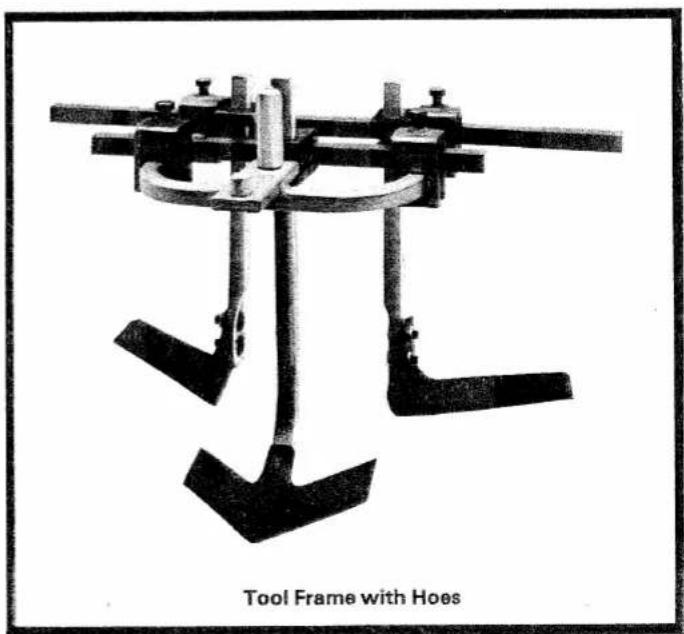

Black-and-white illustration of a mechanical tool with hoes, showing two levers and a handle (no text or symbols on the diagram itself)

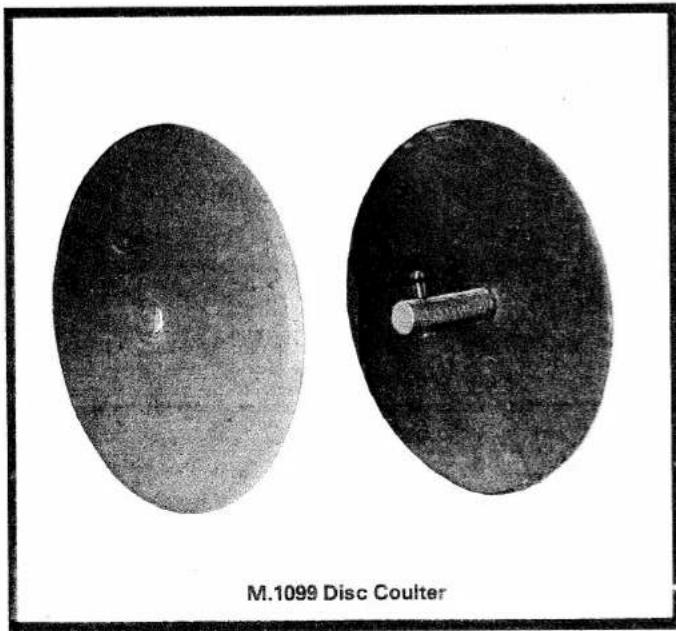

Two oval-shaped objects with internal patterns, one showing a circular surface and the other a cylindrical object inserted into a dark medium (no text or symbols on objects)

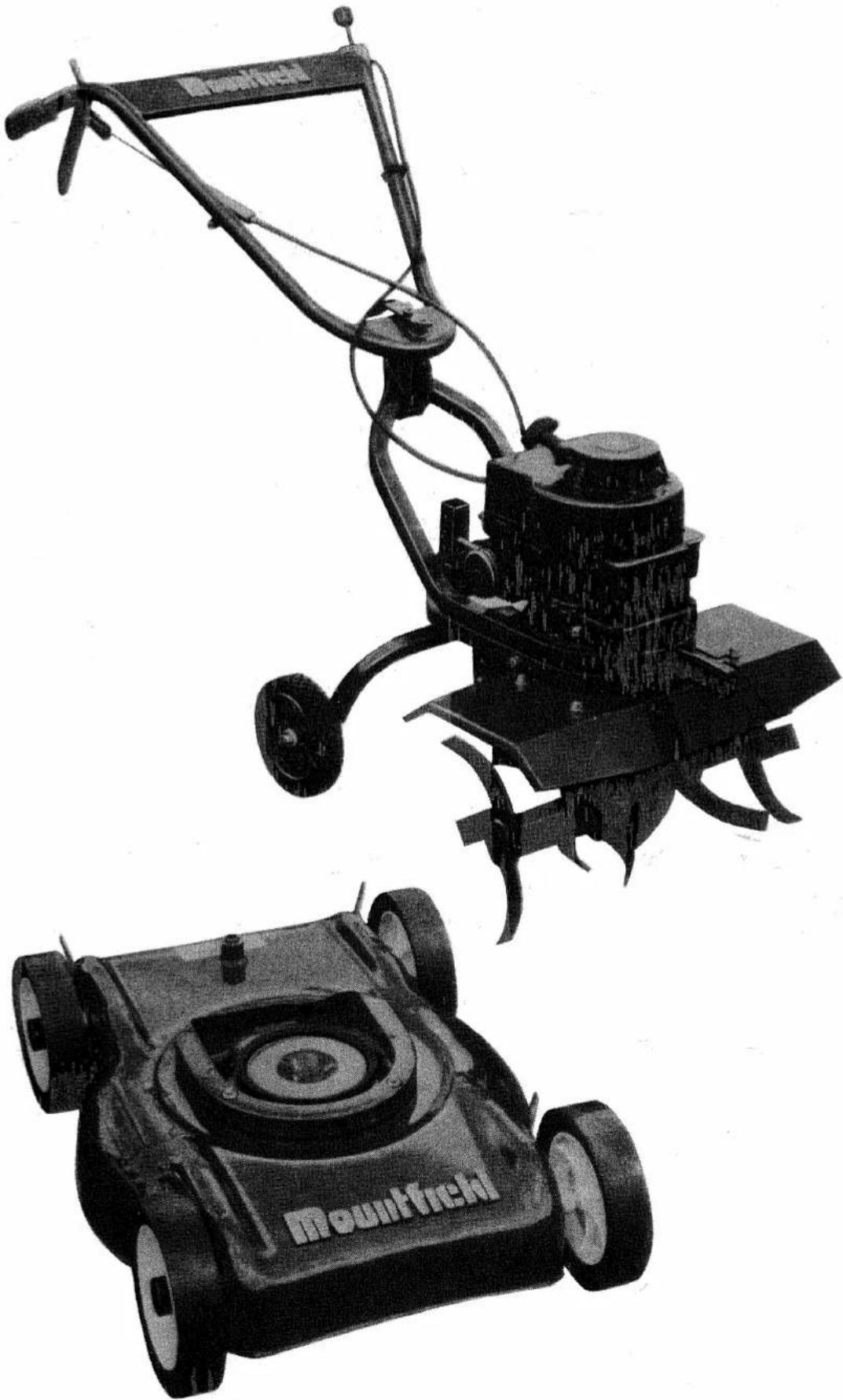

Two black-and-white industrial lawn mower machines, one labeled 'Mountfield', shown from different angles (no text or symbols on the machines themselves)

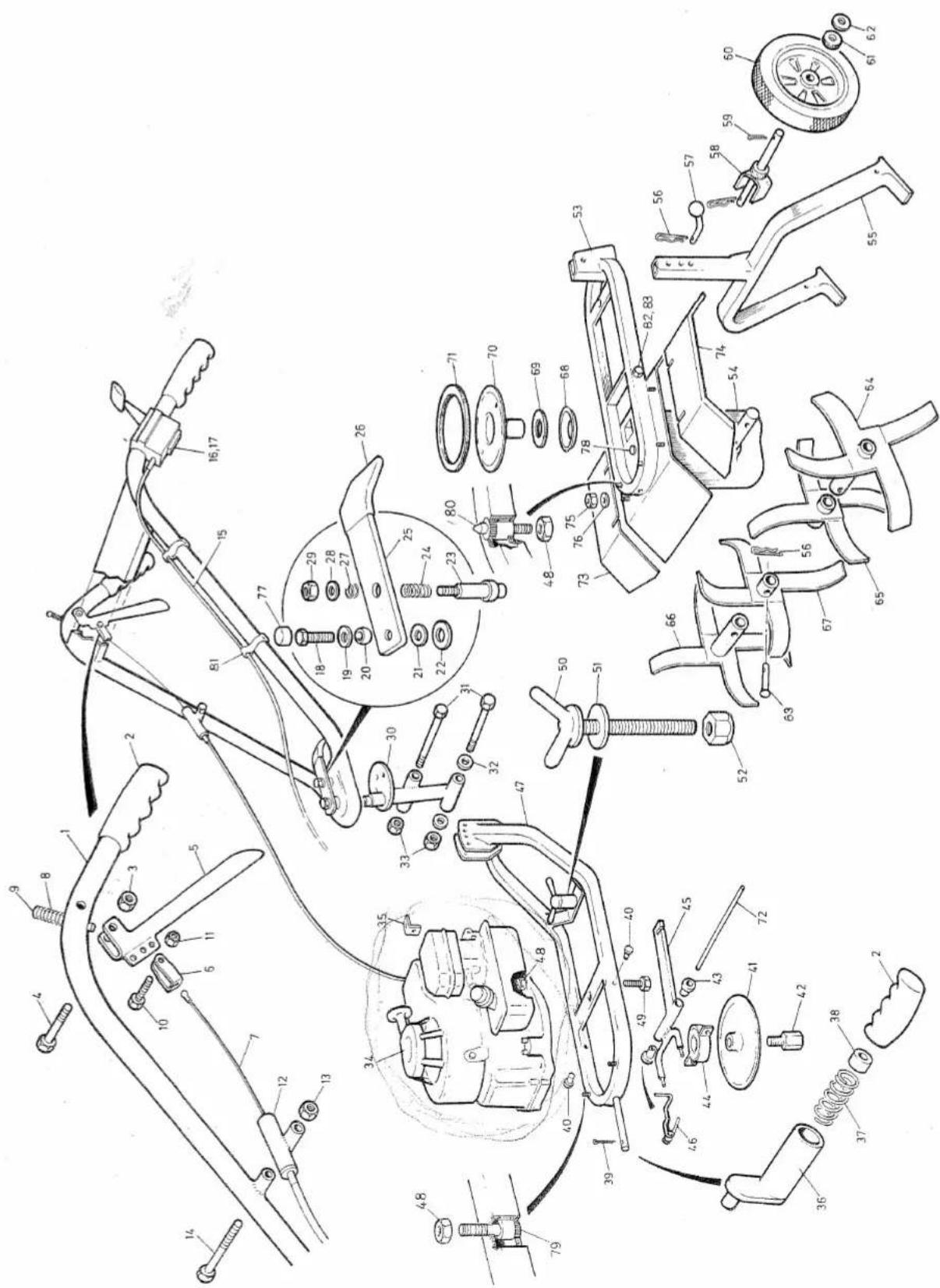

MOUNTFIELD M1 GARDENER CULTIVATOR
MOUNTFIELD M1 GARDENER MOTOBÊCHE
MOUNTFIELD M1 GARDENER MOTORHACKE

Technical diagram of a mechanical assembly with numbered parts for identification and assembly reference.

Mountfield M1 "Gardener" Cultivator Part No. M2809
.920102
2.4.06.04 5:12
mal078sto3/8threwd
mal07x 0v/size 1/2 Thread

MOUNTFIELD M1 GARDENER CULTIVATOR MOUNTFIELD M1 GARDENER MOTOCULTEUR MOUNTFIELD M1 GARDENER MOTORHACKE

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil No.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
1	MG1001	1	Top Handle Complete	Macherons complets	Führungsholm kompl.
2	MG1006	3	Grip	Poignée	Handgriff
3	060-06	1	Nut 1/4" UNF Nyloc	Ecrou 1/4 UNF nyloc	Mutter 1/4"
4	023-0638	1	Bolt 1/4" UNF x 11/2"	Boulon 1/4 UNF x11/2"	Bolzen 1/4" UNF x 1-5"
5	MG1007	1	Clutch Lever	Poignée d'embrayage	Kupplungsgriff
6	MG1008	1	Clutch Cable Clevis	Etrier	Kabelhalter
7	MG1011	1	Clutch Cable	Câble d'embrayage	Kupplungskabel
8	MG1016	1	Clutch Lever Rivet Spring	Ressort de rappel loquet	Feder
9	MG1015	1	Clutch Lever Rivet	Loquet	Niet
10	023-0619	1	Bolt 1/4" UNF x 3/4"	Boulon 1/4 UNF x 3/4	Bolzen 1/4" UNF x 3/4"
11	060-06	1	Nut 1/4" UNF Nyloc	Ecrou UNF nyloc	Mutter 1/4" UNF
12	MG1017	1	Clutch Limiter	Equilibreur de tension	Begrenzungsröhre
13	068-08	1	Nut 5/16 UNF	Ecrou 5/16 UNF	Mutter 5/16" UNF
14	023-0838	1	Bolt 5/16 UNF x 11/2"	Boulon 5/16 Unf x 11/2"	Bolzen 5/16" UNF x 1-5"
15	MG1009	1	Throttle Cable & Lever	Câble des gaz avec manette	Gaskabel mit Hebel
16	049-0545	2	Screw 2BA x 13/4"	Vis 2BA x 13/4"	Schraube 2BA x 13/4"
17	076-05	2	Nut 2BA	Ecrou 2BA	Mutter 2BA
18	023-0825	1	Screw Hex Hd 5/16 UNF x 1"	Vis hex 5/16 UNF x 1"	Sechskantschraube
					5/16 UNF x 1"
19	010-0801	1	Washer 5/16	Rondelle 5/16	Scheibe 5/16"
20	MG1019	1	Pivot Spacer	Entretoise pivot	Abstandshülse
21	010-0801	1	Washer 5/16	Rondelle 5/16	Scheibe 5/16
22	MG1018	1	Belleville Washer	Rondelle belleville	Tellerfeder
23	MG1022	1	Plunger	Plongeur	Hebelhalterung
24	MG1023	1	Plunger Spring	Ressort de plongeur	Feder
25	MG1027	1	Plunger Lever	Levier de plongeur	Hebel
26	MG1028	1	Plunger Lever Tip	Capuchon du levier de plongeur	Handgriff
27	077-08	1	Double Coil Spring Washer 5/16	Rondelle ressort à double spire 5/16	Springscheibe 5/16
28	019-0601	1	Washer 1/4	Rondelle 1/4"	Scheibe 1/4"
29	060-06	1	Nut 1/4 UNF Nyloc	Ecrou 1/4 UNF Nyloc	Mutter 1/4 UNF Nyloc
30	MG1029	1	Pivot Complete	Pivot complet	Drehzapfen kompl.
31	023-0851	2	Bolt 5/16 UNF x 2"	Boulon 5/16 UNF x 2"	Bolzen 5/16 UNF x 2"
32	010-0801	2	Washer 5/16"	Rondelle 5/16	Scheibe 5/16"
33	068-08	2	Nut 5/16 UNF	Ecrou 5/16 UNF	Mutter 5/16 UNF
34	MX556	1	Engine B & S 31/2 hp	Moteur	Motor
35	MG1079	1	Clutch Cable Stop	Arrêt du câble d'embrayage	Kupplungskabelhalter
36	MG1061	1	Front Clip Complete	Poignée avant complète	Haltevorrichtung kompl.
37	MG1065	1	Front Clip Spring	Ressort de poignée avant	Feder
38	MG1066	1	Front Clip Washer	Rondelle	Scheibe
39	001-0325	1	Split Pin	Goupille fendue	Splint
40	MG1077	2	Blanking Plug	Cheville d'obturation	Stöpsel
41	MG1067	QGS 1	Clutch Pulley Assy. Nov 05	Ensemble disque d'embrayage	Kupplungsscheibe
42	MG1078	1	Drive Hex	Axe hexagonal	Kupplungsantrieb
43	MG1080	2	Nylon Pivot Bearings	Coussinets nylon	Nylonlager
44	MG1070	1	Clutch Bearing complete	Roulement complet	Kupplungslager kompl.
45	MG1072	1	Clutch operating arm	Levier d'embrayage	Kupplungshebel
46	MG1076	2	Clutch Return Spring	Ressort de rappel	Feder
47	MG1052	1	Frame	Châssis	Rahmen
48	060-08	3	Nut 5/16" UNF Nyloc Engine	Ecrou 5/16 UNF nyloc Moteur	Mutter 5/16" UNF Nyloc Motor
49	023-0832	1	Bolt 5/16" UNF x 11/4" Engine	Boulon 5/16 UNF x 11/4" Moteur	Bolzen 5/16" UNF 11/4" Motor
50	MG1082	1	Holding Down Screw	Vis	Flügeischraube
51	MG1083	1	Holding Down Screw Washer	Rondelle	Scheibe
52	078-06	1	Nut 5/16 UNC Nyloc	Ecrou 5/16 UNC Nyloc	Mutter 5/16 UNC Nyloc
53	MG2002	1	Cultivator Frame Complete	Châssis motobêche complet	Hackenrahmen kompl.
54	MG2009	1	Gear Case Complete	Boîtier réducteur complet	Getriebe kompl.
55	MG2025	1	Skid Complete	Béquille complet	Bremssporn
56	MG2024	4	Retaining Pin Clip	Goupille d'arrêt ressort	Sicherungsfeder
57	MG2023	1	Skid Retaining Pin	Broche	Stift
58	MG2036	2	Axle	Axe	Achse
59	001-0325	2	Split Pin (Axle) 18 " x 1"	Goupille fendue	Splint (Achse) 18 " x 1"
60	MG2035	2	Wheel	Roue	Rad
61	MG2042	2	Felt Washer	Rondelle feutre	Filzscheibe
62	014-1301	2	Washer 12 " bore	Rondelle 12 " bore	Scheibe 12 " bore
63	MG2049	4	Tine Retaining Pin	Broche	Sicherungsbolzen
64	MG2048	1	Tine L.H. Outer	Couronne extérieure gauche	Hackstern L.H. aussen
65	MG2043	1	Tine L.H. Inner	Couronne Intérieure gauche	Hackstern L.H. inner
66	MG2044	1	Tine R.H. Outer	Couronne extérieure droite	Hackstern R.H. aussen
67	MG2033	1	Tine R.H. Inner	Couronne intérieure droite	Hackstern R.H. inner
68	MG2034	1	Pulley Seal	Joint de poulie	Riemenscheibendichtung
69	MG2030	1	Felt Washer	Rondelle feutre	Filzscheibe
70	MG2029	1	Pulley Half	Disque d'entraînement	Riemenscheibe (halb)
71	MG2032	1	Belt	Courroie	Keilriemen
72	MG1090	1	Clutch Pivot Rod	Axe pivot d'embrayage	Drehachse
73	MG2090	1	Outer Guard R.H.	Capot extérieur droit	Seitenschutz R.H.
74	MG2091	1	Outer Guard L.H.	Capot extérieur gauche	Seitenschutz L.H.
75	060-08	1	Nut 5/16 UNF Nyloc	Ecrou 5/16 UNF nyloc	Mutter 5/16" UNF
76	010-0801	1	Washer 5/16 x 58 OD x ·048"	Rondelle 5/16 x 58 x ·048"	Scheibe 5/16 x 58 ·048"
77	MG2092	1	Bolt Head Cover	Capuchon de la vis pivot	Bolzen
78	MG2041	1	Plug	Cheville	Stöpsel
79	MG2008	2	Dowel Guide	Guide de cheville	Paßstiftführung
80	MG1081	2	Dowel	Cheville de centrage	Paßstift
81	MG1033	2	Cable Tie	Collier de fixation	Kabelklemme
82	023-0838	1	Bolt 5/16 UNF x 112 "	Bouion 5/16 UNF x 112 "	Bolzen 5/16 UNF x 112 "
83	060-08	1	Nut 5/16 UNF Nyloc	Ecrou 5/16" UNF Nyloc	Mutter 5/16" UNF Nyloc

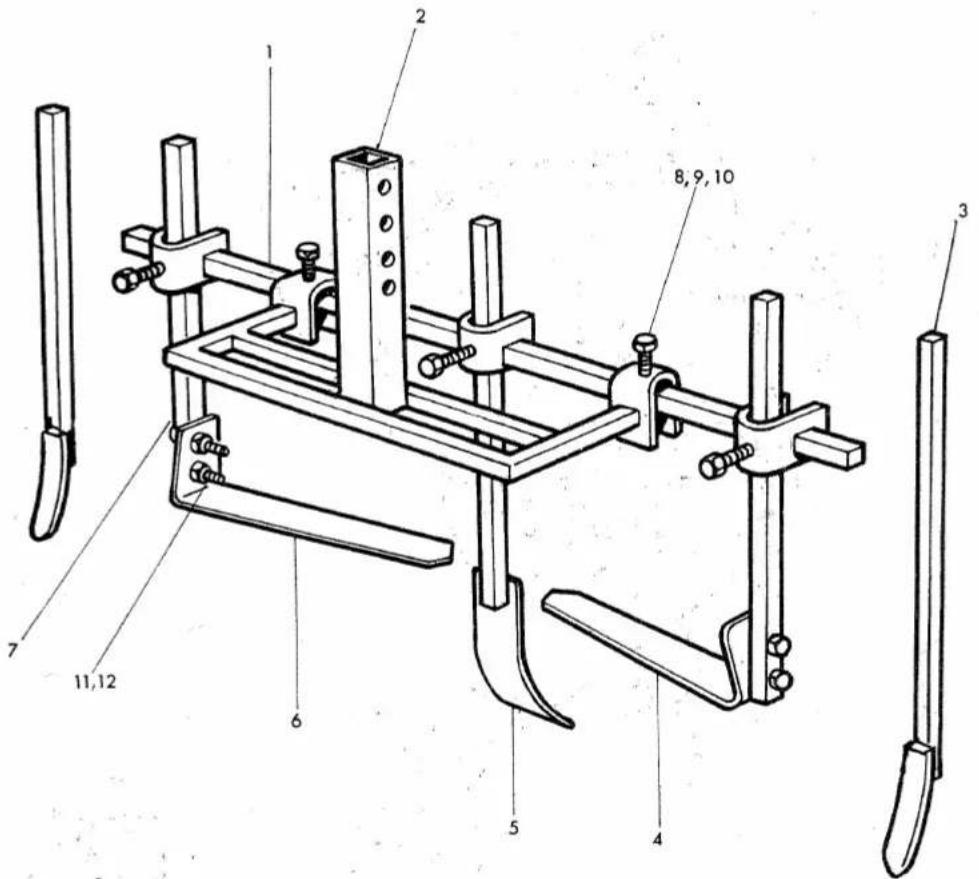

Technical diagram of a mechanical clamp or tool assembly with numbered parts labeled 1 through 12.

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil Nr.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
1	MG4020		Tool Bar	Entretoise	Zugstange
2	MG4004		Tool Frame	Châssis porte-outils	Haltebügel
3	MG4009		Tool Frame point	Dent de cultivateur	Kultivator
4	MG4012		Hoe	Houe	Kleinpflug
5	MG4017		Depth Skid	Béquille de profondeur	Tiefensporn
6	MG4016		Hoe	Houe	Kleinpflug
7	MG4013		Stalk	Tige	Halter
8	MG4015		Clamp	Bride	Halterklammer
9	073-1020		Screw Hex Hd 3/8 " UNC x 3/4 "	Vis hex. 3/8 " UNC x 3/4 "	Sechskantschraube 3/8 " UNC x 3/4 "
10	080-10		Sq. Nut 3/8 " UNC	Écrou 3/8 " UNC	Mutter 3/8 " UNC
11	023-00845		Bolt Hex. Hd. 5/16" UNF x 3/4 " LG	Vis hex. 5/16" UNF x 13/4 "	Sechskantschraube 5/16" UNF x 13/4 "
12	060-08		Nut 5/16" UNF Self-Locking	Écrou indesserrable 5/16" UNF	Sicherungsmutter 5/16" UNF

Technical diagram of a mechanical assembly with numbered parts for identification

Mountfield M1 Gardener Mulching Mower Unit M357

MOUNTFIELD M1 GARDENER - MULCHING MOWER UNIT M357 MOUNTFIELD M1 GARDENER - TONDEUSE BROYEUSE M357 MOUNTFIELD M1 GARDENER - HÄCKSELMÄHER M357

III. No Numéro Eclaté Bild Nr.	Part No. Référence fournisseur Teil No.	Qty. per M/c Quantité par machine Menge	Description	Désignation	Bezeichnung
1	MG3001	1	Deck	Carter complet	Mähergehäuse kpl.
2	MG3009	1	Pulley & Shaft	Poulie et axe	Riemenscheibe und Welle
3	MG2021	2	Bearings	Roulement	Lagerbuchse
4	MG3014	1	Bearing Cover	Protège-roulement	Kugellagerschutz
5	MG2018	1	Circlip	Serreclip	Sicherungsring
6	MGB3016	1	Blade Boss	Porte-lame	Messernabe
7	MGB3017	1	Blade	Lame	Messer
8	MGB3018	2	Blade Bolt	Boulon de lame	Messerbolzen
9	MGB3019	2	Blade Nut	Ecrou de lame	Mutter für Messer
10	MGB3020	1	Boss Bolt	Boulon porte-lame	Messernabebolzen
11	MGB3021	1	Boss Bolt Washer	Rondelle porte-lame	Messernabescheibe
12	MGB3022	4	Wheel	Roue	Rad
13	MGB3023	1	Front Axle	Axe avant	Vorderachse
14	MGB3024	1	Woodruff Key	Clavette Woodruff	Woodruff Passfeder
15	MGB3025	1	Rear Axle	Axe arrière	Hinterachse
16	MGB3027	4	Washer (Axle Arm)	Rondelle	Scheibe
17	MGB3028	4	Spring Lever	Levier ressort	Federhebel
18	MGB3029	4	Axle Arm	Bras excentrique	Achsenarm
19	MGB3030	4	Nylon Bearing	Bague nylon	Nylonlager
20	MGB3031	4	Axle Cover (Hub)	Cache-moyeu	Achsenschutz
21	MG2032	1	Belt	Courroie	Keilriemen
22	MG1081	2	Dowel	Cheville de centrage	Paßstift
23	011-10	4	Washer 3/8"	Rondelle 3/8"	Scheibe 3/8"
24	060-10	4	Nut 3/8 UNF Self Locking	Ecrou indesserrable	Polistop-Mutter
25	001-0325	4	Split Pin 1/8"x1"	Goupille fendue	Splint
26	015-1301	20	Washer 1/2"	Rondelle 1/2"	Scheibe 1/2"
27	011-10	2	Washer 3/8"	Rondelle 3/8"	Scheibe 3/8"
28	011-05	2	Washer 5/16"	Rondelle 5/16"	Scheibe 5/16"
29	060-08	2	Nut 5/16" UNF Selflock	Ecrou indesserrable	Polistop-Mutter

$$ \frac{1}{2}\left( \frac{\sqrt{3}}{4} - \frac{1}{2}\right)^2 = \frac{1}{2}\left( \frac{\sqrt{3}}{4} - \frac{1}{2}\right)^2 + \frac{1}{2}\left( \frac{\sqrt{3}}{4} - \frac{1}{2}\right)^2 + \dots + \frac{1}{2}\left( \frac{\sqrt{3}}{4} - \frac{1}{2}\right)^2. \tag{10} $$
