RX-2202 - Moniteur AG Neovo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur industriel pour vidéosurveillance
Marque	AG Neovo
Modèle	RX-2202
Taille de l'écran	21.5 pouces (IPS)
Résolution maximale	Full HD 1920 x 1080
Luminosité	250 cd/m²
Contraste dynamique	20 000 000:1 (DCR)
Temps de réponse	5 ms
Angles de vision (H/V)	178°/178°
Connectivité	DisplayPort, HDMI 1.4, DVI-D, VGA, S-Vidéo, Composite (BNC x2 entrée, BNC x2 sortie boucle), RS-232, USB 2.0, Audio (entrée/sortie Jack 3.5 mm et RCA)
Haut-parleurs intégrés	2 x 2W
Alimentation	Externe, DC 12V 2.1A
Consommation électrique (marche)	16 W
Consommation électrique (veille)	< 0.5 W
Dimensions avec socle (L x H x P)	513.2 x 368.5 x 155.0 mm
Dimensions sans socle (L x H x P)	513.2 x 324.3 x 56.2 mm
Poids avec socle	6.9 kg
Poids sans socle	6.4 kg
Matériau du boîtier	Métal avec verre de protection NeoV™ (IK10)
Indice de protection avant	IP65 (IEC 60529)
Normes de conformité	CE, LVD, FCC, ICES-003, BSMI, RoHS, WEEE, REACH, EAC, EN 50130-4, EN IEC 61000-6-1/3, NDAA Section 889
Fonctions principales	Anti-Burn-in™, Capteur EcoSmart, Mode Nuit, Mode CCTV, PiP/PbP, plage de température étendue
Montage VESA	100 x 100 mm et 75 x 75 mm
Inclinaison	0° à 17°
Accessoires fournis	Câble audio, adaptateur secteur, cordon d'alimentation, guide de démarrage rapide, câble VGA

FOIRE AUX QUESTIONS - RX-2202 AG Neovo

Comment nettoyer l'écran en verre NeoV™ ?

Utilisez un chiffon doux non pelucheux légèrement humide. Évitez les nettoyants abrasifs ou à base d'alcool. Le verre NeoV™ supporte un nettoyage fréquent sans rayures.

Le moniteur est-il compatible avec une utilisation 24h/24 ?

Oui, le RX-2202 est conçu pour un fonctionnement continu. La technologie Anti-Burn-in™ prévient les rémanences d'images, même après de longues périodes d'affichage statique.

Quels câbles sont inclus dans l'emballage ?

Sont fournis : un câble VGA, un câble audio, un adaptateur secteur (DC 12V) et un cordon d'alimentation. Un guide de démarrage rapide est également inclus.

Comment activer le mode économie d'énergie ?

Le capteur EcoSmart ajuste automatiquement la luminosité en fonction de la lumière ambiante. Vous pouvez aussi activer le mode Nuit via le menu OSD pour réduire le rétroéclairage dans l'obscurité.

Puis-je fixer le moniteur sur un bras articulé ?

Oui, le moniteur est compatible VESA 100x100 mm et 75x75 mm. Utilisez un support de qualité adapté au poids (jusqu'à 6,9 kg avec socle).

Quelle est la différence entre les modes CCTV et Nuit ?

Le mode CCTV optimise les images de surveillance pour améliorer les détails dans les zones sombres. Le mode Nuit réduit simplement la luminosité globale pour un confort visuel dans l'obscurité.

Comment connecter une caméra de surveillance ?

Utilisez les entrées composite (BNC) ou S-Vidéo. Pour une boucle, utilisez les sorties BNC pass-through. Le moniteur accepte également les signaux HDMI, DVI, VGA et DisplayPort.

Le moniteur est-il certifié pour une utilisation en sécurité ?

Oui, il est conforme aux normes EN 50130-4 (alarmes) et EN61000-6-1/6-3 (immunité et émissions). Il répond également à la section 889 du NDAA pour les environnements sensibles.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu OSD via les touches du panneau avant, puis sélectionnez 'Réinitialiser' ou 'Factory Reset'. Confirmez pour restaurer les réglages par défaut.

Que faire si l'image reste figée après une longue utilisation ?

Activez la fonction Anti-Burn-in™ si elle n'est pas déjà en marche. Vous pouvez aussi exécuter un 'Pixel Refresh' via le menu OSD. En cas de persistance, éteignez le moniteur quelques heures.

MODE D'EMPLOI RX-2202 AG Neovo

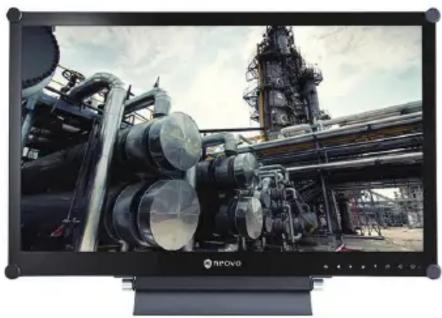

RX-2202 22" INDUSTRIAL-GRADE MONITORS FOR VIDEO SURVEILLANCE

Large industrial pipeline display on a monitor, showing complex machinery and storage tanks under a cloudy sky (no visible text or symbols)

FEATURES

• Full HD 1920 x 1080 resolution
• Anti-Burn-in™ technology prevents image ghosting
• Complies with EN61000-6-1, EN61000-6-3, and EN 50130-4 for light industrial and security use.
• Wide Temperature Range perform consistently in various environments
• With an IK10-rated metal casing, it can withstand physical impacts
• NeoV™ Optical Glass and metal housing for excellent cleanability and protection
• Versatile connectivity: DisplayPort, HDMI, DVI, VGA, S-Video, Composite
• BNC passive loop-through output port
• Front-sided IP65 Compliant (IEC 60529 Standard)
• EcoSmart Sensor automatically adjusts brightness level according to ambient lighting conditions
• CCTV picture mode for maximum image detail and clarity in low light footage
• Night mode selection for dimming the backlight level in dark environment
• NDAA Section 889 compliant for reliability in high-security environments.

The RX-2202 is designed for security and industrial settings, offering reliability, durability, and versatility. It includes NeoV™ Optical Glass, a wide temperature range, and an IK10-rated metal casing for protection against physical impacts. It's perfect for 24/7 operations, with Anti-Burn-in™ technology to prevent image ghosting. The extensive connectivity options ensure compatibility with external devices and enable PiP/PbP capability for multi-picture applications.

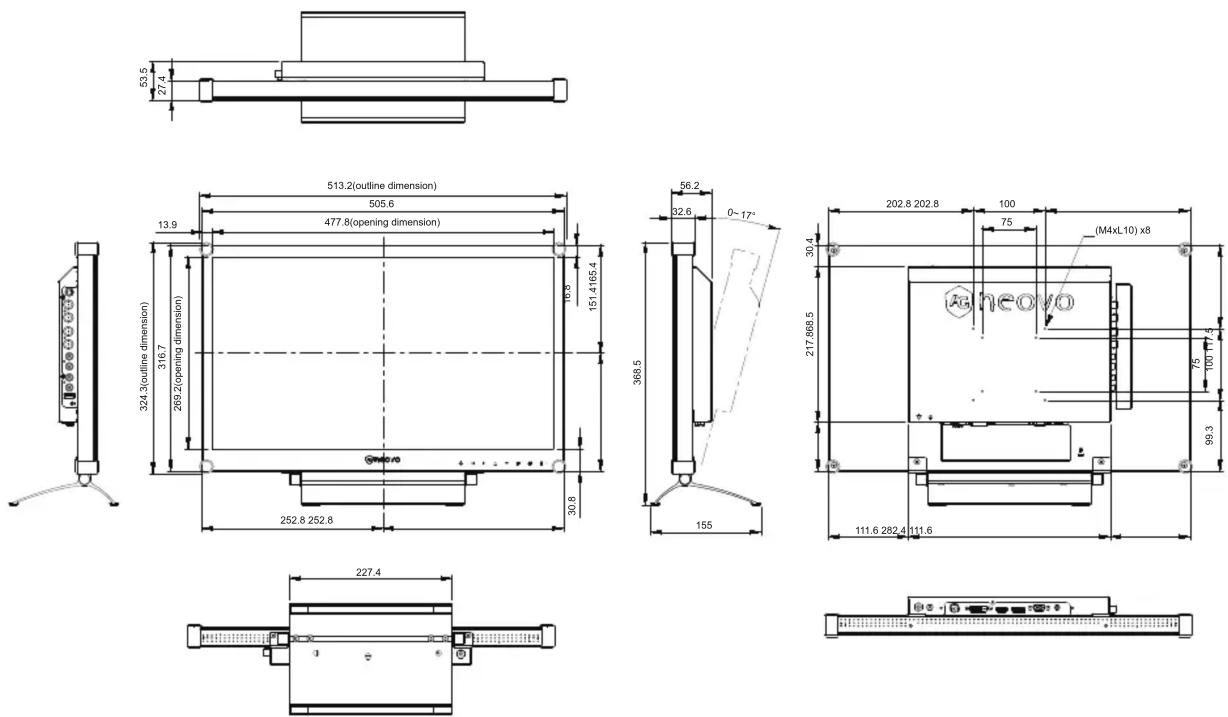

TECHNICAL DRAWING

SPECIFICATIONS

Panel

Panel Type LED-Backlit TFT LCD (IPS Technology)

Panel Size 21.5"

Max. Resolution FHD 1920 x 1080

Pixel Pitch 0.248 mm

Brightness 250 cd/m²

Contrast Ratio 20,000,000:1 (DCR)

Viewing Angle (H/V) 178°/178°

Display Colour 16.7M

Response Time 5 ms

Surface Treatment Anti-Glare Treatment (Haze 25%), 3H Hard Coating

Frequency

Frequency (H) 24 kHz-83 kHz

Frequency (V) 50 Hz-75 Hz

Signal Input

DisplayPort x 1

HDMI 1.4 x 1

DVI 24-Pin DVI-D

VGA 15-Pin D-Sub x 1

Composite (CVBS) BNC x 2

S-Video 4-Pin mini DIN x 1

Signal Output

Composite (CVBS) BNC x 2

External Control

RS232 In 2.5 mm Phone Jack

Other Connectivity

USB 2.0 x 1 (Service Port)

Audio

Audio In Stereo Audio Jack (3.5 mm), Stereo Audio Jack (RCA)

Audio Out Stereo Audio Jack (RCA)

Internal Speakers 2W x 2

Power

Power Supply External

Power Requirements DC 12V, 2.1A

On Mode 16W (On)

Standby Mode < 0.5W

Off Mode < 0.3W

Glass

Thickness 3.0 mm (0.12")

Reflection Rate < 1%

Transmission Rate > 97%

MOHS Hardness 6

Pencil Hardness 9H

IK Rating IK07

Operating Conditions

Temperature 0°C-40°C (32°F-104°F)

Humidity 10%-90% (non-condensing)

Storage Conditions

Temperature -20°C-60°C (-4°F-140°F)

Humidity 5%-95% (non-condensing)

Mounting

VESA FPMPMI Yes (100 x 100 mm & 75 x 75 mm)

Stand

Tilt 0° to 17°

Security

Kensington Security Slot Yes

Dimensions

Product with Base (W x H x D) 513.2 x 368.5 x 155.0 mm (20.2" x 14.5" x 6.1")

Product w/o Base (W x H x D) 513.2 x 324.3 x 56.2 mm (20.2" x 12.8" x 2.2")

Packaging (W x H x D) 614.0 x 477.0 x 204.0 mm (24.2" x 18.8" x 8.0")

Weight

Product with Base 6.9 kg (15.2 lb)

Product w/o Base 6.4 kg (14.1 lb)

Packaging 9.0 kg (19.8 lb)

Regulation Approval

Certifications & Compliance CE, LVD, FCC, ICES-003 Issue 7, BSMI, RoHS, WEEE, REACH, EAC, EN 50130-4, EN IEC 61000-6-3, EN IEC 61000-6-1

Power Adaptor Certifications CE, cUL/UL, RCM, WEEE, KCC, BSMI, EAC

Accessories

Supplied Audio Cable, Power Adaptor, Power Cord, Quick Start Guide, VGA Cable

Optional Accessories

Handle HDL-02

Ceiling Mount (Landscape only) CMP-01 + WMK-03

Wall Mount (Landscape only) WMA-01, WMK-01, WMK-03, PMK-01

Desk Mount (Landscape only) DMC-01, DMC-02D, DMS-01D, ES-02

Front view of a black rectangular electronic device with a logo on the front panel (no visible text or symbols on the device itself)

Front view of a black flat-screen monitor with a small stand (no visible text or symbols)

Exterior view of a modern office building (no signage)

All specifications are subject to change without prior notice.

Copyright © 2025 AG Neovo. All rights reserved.

The name AG Neovo is a trademark of AIC.

All other trademarks are the property of their respective owners.

P/C: RX2220 Version 1.2, 20250421
