LKR562066W - Cuisinière ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	Electrolux
Modèle	LKR562066W
Type de produit	Cuisinière électrique
Dimensions (H x L x P)	858 x 500 x 600 mm
Poids	40,0 kg
Alimentation électrique	230 V, 50-60 Hz
Classe énergétique (four)	A
Consommation énergétique (conventionnel)	0,84 kWh/cycle
Consommation énergétique (chaleur tournante)	0,75 kWh/cycle
Volume du four	58 L
Nombre de zones de cuisson	4
Type de zones de cuisson	Radiant
Diamètres des zones	2 x 14 cm, 2 x 18 cm
Fonctions du four	Chauffage Haut/Bas, Chaleur tournante, Gril fort, Turbo gril, SteamBake, Chaleur tournante humide, Décongélation, Aqua Clean
Sécurité	Thermostat de sécurité, arrêt automatique, indicateur de chaleur résiduelle
Entretien	Aqua Clean, porte vitrée démontable, supports de grille amovibles
Accessoires fournis	Grille métallique, plateau de cuisson
Protection anti-bascule	Oui
Tiroir de rangement	Oui
Service après-vente	Pièces de rechange d'origine, SAV agréé

FOIRE AUX QUESTIONS - LKR562066W ELECTROLUX

Comment régler l'horloge du four ?

Après branchement ou coupure de courant, le voyant ⏻ clignote. Appuyez sur + ou - pour régler l'heure. Le clignotement s'arrête après 5 secondes. Pour modifier l'heure, appuyez plusieurs fois sur Horloge jusqu'à ce que le voyant clignote, puis réglez.

Comment utiliser la fonction SteamBake ?

Ouvrez la porte, remplissez le bac de la cavité avec 250 ml d'eau (four froid). Sélectionnez la fonction SteamBake avec le sélecteur, réglez la température, placez les aliments et fermez la porte. Ne rouvrez pas pendant la cuisson. Après arrêt, videz l'eau restante une fois le four refroidi.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est allumé (sélecteur de fonctions sur une position) et que la température est réglée. Assurez-vous que l'horloge est réglée (affiche l'heure). Si le problème persiste, contactez le service après-vente.

Comment nettoyer le four avec Aqua Clean ?

Versez 250 ml d'eau dans le bac de la cavité. Sélectionnez la fonction Nettoyage Aqua Clean (souvent associée à Chauffage Haut/Bas) et réglez la température à 90 °C. Laissez agir 30 minutes, puis arrêtez. Une fois refroidi, essuyez la cavité avec un chiffon doux.

Comment remplacer l'ampoule du four ?

Assurez-vous que le four est éteint et refroidi, puis débranchez l'alimentation. Tournez le diffuseur en verre pour le retirer. Remplacez l'ampoule par une ampoule résistant à 300 °C (type spécifique). Remettez le diffuseur.

Comment retirer les supports de grille pour les nettoyer ?

Tirez l'avant du support de grille loin de la paroi latérale, puis l'arrière pour le dégager complètement. Pour réinstaller, inversez l'opération. Nettoyez-les avec de l'eau chaude et un détergent doux.

Que signifie le voyant de chaleur résiduelle ?

Le voyant s'allume lorsqu'une zone de cuisson est chaude, même après extinction. Il indique un risque de brûlure. Il s'éteint lorsque la zone refroidit. Ne touchez pas la zone tant que le voyant est allumé.

Comment économiser de l'énergie avec cette cuisinière ?

Utilisez des couvercles sur les casseroles, placez les récipients avant d'allumer la zone, utilisez la chaleur résiduelle en éteignant 5-10 min avant la fin. Au four, privilégiez la chaleur tournante et ne préchauffez pas sauf indication.

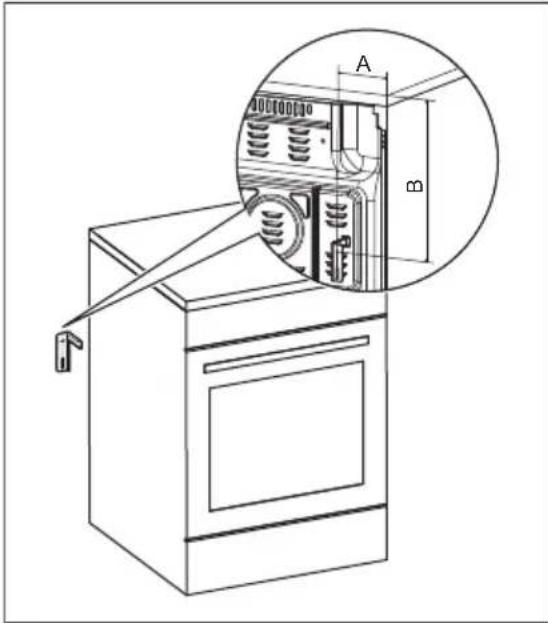

Comment installer la protection anti-bascule ?

La protection se visse dans le mur à 343 mm sous le plan de cuisson et 67 mm du côté de l'appareil (orifice arrière gauche). Utilisez un matériau solide. Soulevez l'avant de l'appareil pour le centrer entre les placards avant de fixer.

Que faire en cas de coupure de courant ?

L'affichage clignote 12:00. Il suffit de régler à nouveau l'heure (appuyez sur + ou -). Les programmes minuteur ou durée sont effacés. Relancez manuellement la cuisson si nécessaire.

MODE D'EMPLOI LKR562066W ELECTROLUX

FR Notice d'utilisation | Cuisinière

Bienvenue chez Electrolux ! Nous vous remercions d'avoir choisi l'un de nos appareils.

Obtenir des conseils d'utilisation, des brochures, des dépannages, des informations sur le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....2
2. CONSIGNES DE SÉCURITÉ....5
3. INSTALLATION......8
4. DESCRIPTION DU PRODUIT.... 11
5. AVANT LA PREMIÈRE UTILISATION.... 11
6. PLAQUE DE CUISSON - UTILISATION QUOTIDIENNE.... 12
7. PLAQUE DE CUISSON - CONSEILS ET ASTUCES.... 13
8. PLAQUE DE CUISSON - ENTRETIEN ET NETTOYAGE.... 15
9. FOUR - UTILISATION QUOTIDIENNE 15
10. FOUR - FONCTIONS DE L'HORLOGE.... 17
11. FOUR - UTILISATION DES ACCESSOIRES.... 18
12. FOUR - CONSEILS ET ASTUCES.... 18
13. FOUR - ENTRETIEN ET NETTOYAGE....22
14. DÉPANNAGE....25
15. EFFICACITÉ ÉNERGÉTIQUE.... 26
16. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT....28

1. ⚠INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement

surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire.
• Cet appareil est conçu pour un usage domestique ménager, dans un environnement intérieur.
• Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les gîtes ruraux et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• L'appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.
• L'appareil doit être branché sur le secteur à l'aide d'un câble de type H05VV-F pour supporter la température du panneau arrière.
• Cet appareil est conçu pour être utilisé à une altitude inférieure à 2 000 mètres.
• Cet appareil n'est pas destiné à être utilisé sur les navires, bateaux ou vaisseaux.

• N'installez pas l'appareil derrière une porte décorative pour éviter tout risque de surchauffe.

• N'installez pas l'appareil sur une plateforme.

• N'utilisez pas l'appareil au moyen d'une minuterie externe ou d'un système de commande à distance séparé.

- AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

- N'utilisez jamais d'eau pour éteindre le feu de cuisson. Éteignez l'appareil et couvrez les flammes, par exemple avec une couverture ignifuge ou un couvercle.

- ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.

- AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.

- N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.

- N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte vitrée ou le verre des couvercles à charnière de la table de cuisson car ils peuvent rayer la surface, ce qui peut briser le verre.

- Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds.

- AVERTISSEMENT : Si la surface est fissurée, éteignez l'appareil pour éviter tout risque de choc électrique. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente agréé.

- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.

- Utilisez toujours des gants de cuisine pour retirer ou insérer des accessoires ou des plats allant au four.

- Avant toute opération de maintenance, déconnectez l'alimentation électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution.
• Si le câble d'alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d'éviter tout danger électrique.
• Soyez prudent lorsque vous manipulez le tiroir de rangement. Il peut être très chaud.

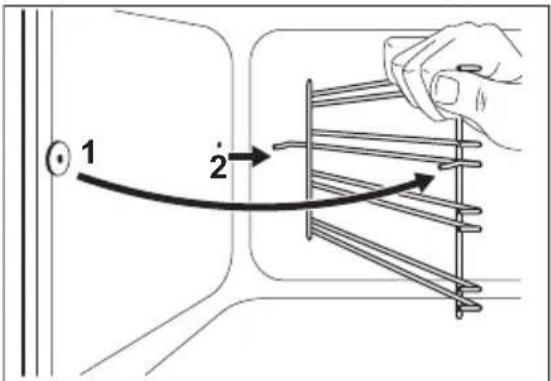

• Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois latérales. Installez les supports de grille dans l'ordre inverse.
• Un moyen de déconnexion doit être prévu dans le câblage fixe conformément aux règles nationales d'installation.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. CONSIGNES DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

• Les dimensions du meuble de cuisine et de la niche d'encastrement doivent être appropriées.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
• Certaines pièces de l'appareil sont électrifiées. Placez l'appareil de façon à éviter que l'on puisse toucher les pièces dangereuses.

• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Veillez toujours à installer des stabilisateurs afin d'éviter que l'appareil ne bascule. Reportez-vous au chapitre « Installation ».

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  • L'appareil doit être relié à la terre.
• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.

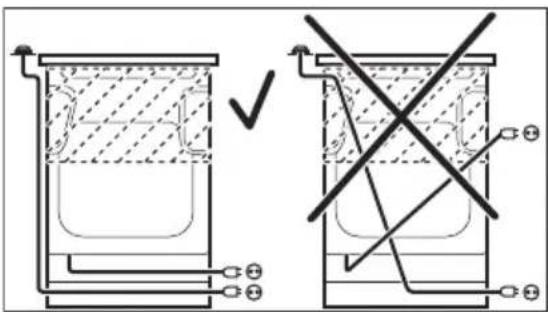

• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous

les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

- Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures et de brûlures.

Risque d'électrocution.

• Ne modifiez pas les spécifications de cet appareil.
• Assurez-vous que les orifices d'aération ne sont pas obstrués.
• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.
• N'utilisez pas de feuille d'aluminium ou d'autres matériaux entre la surface de cuisson et le récipient, sauf indication contraire du fabricant de cet appareil.
• N'utilisez que les accessoires recommandés pour cet appareil par le fabricant.
• Utilisez toujours du verre et des bocaux approuvés à des fins de conservation.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisine.
• Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.

• Une huile déjà utilisée peut contenir des restes d'aliments et provoquer un incendie à une température plus basse qu'avec une huile neuve.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.
• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air.

AVERTISSEMENT!

Risque de dommages à l'appareil.

- Pour éviter tout endommagement ou décoloration de l'émail :

• ne posez pas de plats allant au four ou d'autres objets directement dans le fond de l'appareil.
• ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité.
• ne versez pas d'eau directement dans l'appareil chaud.
  – ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson.
• Installez ou retirez les accessoires avec précautions.

- La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

- Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.

- Ne laissez pas de récipients chauds sur le bandeau de commande.

- Ne laissez pas le contenu des récipients s'évaporer entièrement.

- Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. La surface risque d'être endommagée.

- N'activez pas les zones de cuisson avec un récipient vide ou sans récipient.

- Les récipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

2.4 Entretien et nettoyage

AVERTISSEMENT!

Risque de blessure, d'incendie ou de dommages à l'appareil.

• Avant d'effectuer toute opération d'entretien, mettez l'appareil hors tension. Débranchez la fiche d'alimentation de la prise secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.
• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez votre service après-vente agréé.

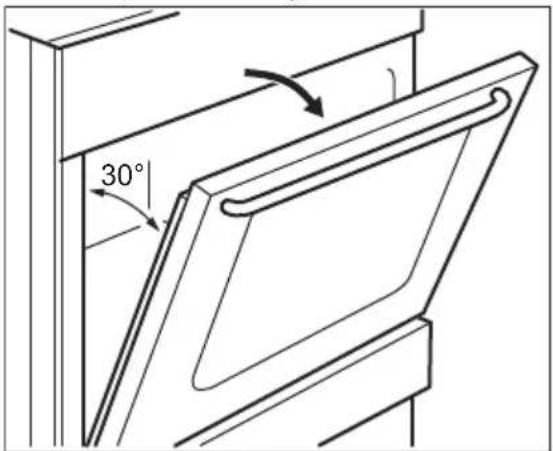

• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde !
• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Nettoyez l'appareil avec un chiffon doux et humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.
• Ne nettoyez pas l'émail catalytique (le cas échéant) avec un détergent.

2.5 Éclairage interne

AVERTISSEMENT!

Risque d'électrocution.

- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

• Ce produit contient une source lumineuse de classe d'efficacité énergétique G.
• Utilisez uniquement des ampoules ayant les mêmes spécifications.

2.6 Service

• Pour réparer l'appareil, contactez le service après-vente agréé.
• Utilisez uniquement des pièces de rechange d'origine.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
  • Débranchez l'appareil.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Emplacement de l'appareil

N'installez pas la cuisinière à proximité de l'évier ou du meuble avec évier. Des gouttes d'humidité/d'eau peuvent pénétrer entre le panneau latéral et le meuble et, dans le temps, endommager la peinture du panneau latéral.

Vous pouvez installer votre appareil autonome avec des meubles sur un ou deux côtés et dans le coin.

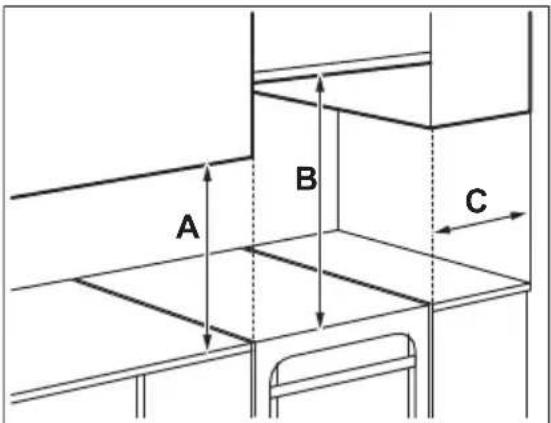

Pour les distances minimales d'ajustement, vérifiez le tableau.

A B C

Distances minimales

Dimensions mm

A 400

B 650

C 150

3.2 Données techniques

Tension 230 V

Fréquence 50 - 60 Hz

Classe d'appareil 1

Dimensions mm

Hauteur 858

Largeur 500

Dimensions mm

Profondeur 600

3.3 Mise de niveau de l'appareil

Utilisez les petits pieds situés sous l'appareil pour mettre la surface supérieure de l'appareil de niveau avec les autres surfaces environnantes.

Réglez la hauteur et la zone de l'appareil avant de fixer la protection anti-bascule.

ATTENTION!

Assurez-vous d'installer la protection anti-bascule à la bonne hauteur.

Assurez-vous que la surface derrière l'appareil est lisse.

Vous devez installer la protection anti-bascule. Si vous ne l'installez pas, l'appareil peut basculer.

Votre appareil indique le symbole affiché sur l'image (le cas échéant) pour vous rappeler qu'il faut installer la protection anti-bascule.

1. Installez la protection anti-bascule B - 343 mm en dessous de la surface supérieure de l'appareil et de A à 67 mm du côté de l'appareil, dans l'orifice circulaire situé sur un support. Vissez-la dans un matériau solide ou utilisez un renfort adapté (mur).

1. L'orifice se trouve à gauche, à l'arrière de l'appareil. Soulevez l'avant de l'appareil et placez-le au milieu de l'espace entre les placards. Si l'espace entre les placards est supérieur à la largeur de l'appareil, vous devez ajuster la mesure latérale pour centrer l'appareil.

Si vous avez modifié les dimensions de la cuisinière, vous devez aligner correctement le dispositif à bout arrondi.

ATTENTION!

Si l'espace entre les placards est supérieur à la largeur de l'appareil, vous devez ajuster la mesure latérale pour centrer l'appareil.

3.5 Installation électrique

AVERTISSEMENT!

Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les consignes de sécurité des chapitres Sécurité.

Cet appareil est fourni sans fiche électrique ni câble d'alimentation. La borne de connexion est située derrière le panneau arrière.

AVERTISSEMENT!

Avant de brancher le câble d'alimentation à la borne, mesurez la tension entre les phases du réseau domestique. Reportez-vous ensuite à l'étiquette de connexion située à l'arrière de l'appareil pour utiliser l'installation électrique correcte. Réaliser ces étapes dans l'ordre permet d'éviter les erreurs d'installation et d'endommager les composants électriques de l'appareil.

Types de câbles appropriés pour les différentes phases :

Phase Diamètre min. du câble

13 × 2.5 ~mm^2

3 avec neutre 5 x 1,5 mm²

AVERTISSEMENT!

Le câble d'alimentation ne doit pas entrer en contact avec la partie de l'appareil hachurée sur l'illustration.

1 Manettes de la table de cuisson
2 Indicateur / symbole de température
3 Manette de réglage de la température
4 Programmateur électronique
5 Sélecteur de fonctions du four
6 Résistance
7 Éclairage
8 Chaleur tournante
9 Support de grille, amovible
10 Bac de la cavité
11 Niveaux de la grille

4.2 Disposition de la surface de cuisson

1 140 mm 180 mm 120/180 mm 140 mm 6 5 4

1 Zone de cuisson 1 200 W
2 Sortie cuisson vapeur - le nombre et la position varient selon le modèle
3 Zone de cuisson 1 800 W
4 Zone de cuisson 1 200 W
5 Indicateur de chaleur résiduelle
6 Zone de cuisson 700 / 1 700 W

5. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Préchauffage et nettoyage initiaux

Préchauffez l'appareil vide avant la première utilisation et le premier contact avec des aliments. L'appareil est susceptible de dégager des odeurs désagréables et de la

fumée. Ventilez la pièce pendant le préchauffage.

1. Retirez tous les accessoires et les supports de grille amovibles de l'appareil.
2. Réglez la fonction ☐Réglez la température maximale. Laissez l'appareil fonctionner pendant 1 h.
3. Réglez la fonction . Réglez la température maximale. La température maximale pour cette fonction est 210 °C. Laissez l'appareil fonctionner pendant 15 min.
4. Réglez la fonction .Réglez la température maximale. Laissez l'appareil fonctionner pendant 15 min.
5. Éteignez l'appareil et attendez qu'il refroidisse.
6. Nettoyez l'appareil et les accessoires uniquement avec un chiffon en microfibre, de l'eau chaude et un détergent doux.
7. Remettez les accessoires et les supports d'étagère amovibles à leur position initiale.

5.2 Réglage de l'heure

Vous devez régler l'heure avant de mettre le four en marche.

Le voyant ⏻ clignote lorsque vous branchez l'appareil à l'alimentation électrique, lorsqu'il y a eu une coupure de courant ou que le minuteur n'est pas réglé.

Appuyez sur la touche + ou pour régler la bonne heure.

Au bout d'environ 5 secondes, le clignotement s'arrête et l'heure réglée s'affiche.

5.3 Modification de l'heure

Vous ne pouvez pas modifier l'heure actuelle si l'une des fonctions est activée.

Appuyez sur à plusieurs reprises jusqu'à ce que le voyant de la fonction Heure actuelle clignote.

Pour régler l'heure, reportez-vous au chapitre « Réglage de l'heure ».

6. PLAQUE DE CUISSON - UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Description des zones de cuisson

Les zones de cuisson disposent d'un thermostat et fonctionnent de manière intermittente (s'éteignent puis se rallument) en fonction du niveau de cuisson sélectionné.

6.2 Niveau de cuisson

Symboles Fonction

0

Position d'arrêt

Symboles Fonction

Zone double

Maintien au chaud

1 - 9 Réglages de la température

Utilisez la chaleur résiduelle pour diminuer la consommation d'énergie. Désactivez la zone de cuisson environ 5 à 10 minutes avant la fin de la cuisson.

Tournez la manette de la zone de cuisson souhaitée sur le niveau de cuisson requis. Pour terminer la cuisson, tournez la manette sur la position Arrêt.

6.3 Utilisation de la zone de cuisson simple

Pour utiliser une zone de cuisson simple, tournez la manette appropriée dans l'une des positions suivantes :1-9.

i

Pour les niveaux de cuisson 1-3, la zone reste rouge pendant environ 2-3 secondes puis se désactive.

i

La zone fonctionne à son niveau de puissance maximum lorsque vous réglez le niveau de cuisson sur 8 ou 9.

6.4 Activation et désactivation des plaques extérieures (doubles ou ovales)

Vous pouvez ajuster la surface de cuisson à la dimension de vos récipients.

1. Si vous choisissez un niveau de cuisson entre 1 et 9, seule la partie centrale de la zone de cuisson fonctionne.
2. Pour activer la plaque extérieure, tournez la manette vers la droite en dépassant le réglage 9 sur
3. Puis tournez la manette vers la gauche jusqu'au niveau de cuisson souhaité

(1-9). La partie centrale et la plaque extérieure fonctionnent ensemble.

Pour désactiver la plaque extérieure, tournez la manette sur la position ARRÊT. La partie centrale et la plaque extérieure ou ovale se désactivent. Le voyant s'éteint. Pour redémarrer la partie centrale de la zone de cuisson, choisissez un niveau de cuisson entre 1 et 9.

6.5 Voyant de chaleur résiduelle

!

AVERTISSEMENT!

Tant que le voyant est allumé, il existe un risque de brûlures dues à la chaleur résiduelle.

L'indicateur s'allume lorsqu'une zone de cuisson est chaude, mais il ne fonctionne pas si l'alimentation électrique est coupée.

L'indicateur peut également s'allumer :

• pour les zones de cuisson voisines, même si vous ne les utilisez pas,
- lorsque des récipients chauds sont placés sur la zone de cuisson froide,
- lorsque la table de cuisson est éteinte mais que la zone de cuisson est encore chaude.

L'indicateur s'éteint lorsque la zone de cuisson s'est refroidie.

7. PLAQUE DE CUISSON - CONSEILS ET ASTUCES

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Récipients de cuisson

Les résultats de la cuisson dépendent du matériau des récipients utilisés.

i

Le fond du récipient de cuisson doit être aussi plat et épais que possible. Assurez-vous que le fond du récipient est propre avant de le placer sur la surface de la table de cuisson.

i

N'utilisez pas de récipient dont la base présente des bords ou des stries prononcées, par exemple des poêles en fonte, sur une table de cuisson en céramique. Ils peuvent rayer ou éroder définitivement la surface de la table de cuisson.

i

Les récipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

Pour économiser l'énergie et garantir le fonctionnement correct de la table de cuisson, le fond du récipient doit présenter un diamètre minimum approprié (au moins égal au diamètre de la zone).

7.2 Guide de cuisson simplifié

i

Les données du tableau sont fournies à titre indicatif uniquement.

Réglages de la température	Utilisez pour : Durée(min)	Conseils
1 - 1	Gardez au chaud les aliments cuits. si nécessaire	Placez un couvercle sur le récipient.
1 - 2 Sauce hollandaise ; faire fondre : beurre, chocolat, gélatine.		5 - 25 Mélangez de temps en temps.
2 Solidifier : omelettes, œufs cocotte. 10 - 40 Cuisinez avec un couvercle.
2 - 3 Faire mijoter des plats à base de riz et de laitage, réchauffer des plats cuisinés.		25 - 50 Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson.
3 - 4 Cuisez les légumes, le poisson et la viande à la vapeur.		20 - 45 Ajouter quelques cuillères à soupe d'eau. Vérifiez la quantité d'eau pendant le processus.
4 - 5 Pommes de terre à la vapeur et autres légumes.		20 - 60 Couvrez le fond de la cuve avec 1 à 2 cm d'eau. Vérifiez le niveau d'eau pendant le processus. Gardez le couvercle sur la cuve.
4 - 5 Cuisez de plus grandes quantités d'ali-ments, des ragoûts et des soupes.		60 - 150 Ajoutez jusqu'à 3 l de liquide et des ingrédients.
6 - 7 Faire revenir : escalopes, cordons bleus de veau, côtelettes, rissolettes, saucisses, foie, roux, œufs, crêpes, beignets.		si nécessaire Retournez-le si nécessaire.
7 - 8 Friture, galettes de pommes de terre, biftecks, steaks.		5 - 15 Retournez-le si nécessaire.
9 Faire bouillir de l'eau, cuire des pâtes, saisir de la viande (goulasch, bœuf braisé), cuire des frites.

8. PLAQUE DE CUISSON - ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation.
• Utilisez toujours un récipient dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
• Utilisez un produit de nettoyage spécialement adapté à la surface de la table de cuisson.
• Utilisez toujours un grattoir recommandé pour les tables de cuisson avec une surface en verre. Utilisez le grattoir uniquement comme outil supplémentaire pour nettoyer le verre après la procédure de nettoyage standard.

AVERTISSEMENT!

N'utilisez pas de couteaux ou d'autres outils métalliques tranchants pour nettoyer la surface en verre.

8.2 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, essuyez la table de cuisson avec un chiffon doux.
• Pour retirer les décolorations métalliques brillantes : utilisez un mélange de levure chimique et de jus de citron ou de vinaigre.

9. FOUR - UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

9.1 Activation et désactivation du four.

1. Tournez la manette de sélection des fonctions du four pour sélectionner une fonction.
2. Tournez la manette du thermostat pour sélectionner la température.
   L'éclairage s'allume lorsque l'appareil est en marche.

Pour les fonctions sans chauffage, il n'est pas nécessaire de régler la température.

1. Pour éteindre le four, tournez la manette des fonctions du four et le thermostat sur la position Arrêt.

9.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent causer une surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

9.3 Fonctions du four

0

Position Arrêt

Le four est à l'arrêt.

Éclairage du four

Pour activer l'éclairage même si aucune fonction de cuisson n'est sélectionnée.

SteamBake

Pour ajouter de l'humidité en cours de cuisson. Pour obtenir la bonne couleur et une croûte croustillante pendant la cuisson. Pour rendre plus juteux pendant le réchauffement. Pour stériliser des fruits et légumes.

Chauffage inférieur

Pour cuire des gâteaux à dessous croustillant.

Chauffage Haut/Bas / Nettoyage Aqua Clean

Pour cuire et rôtir des aliments sur un seul niveau. Reportez-vous au chapitre « Entretien et nettoyage » pour obtenir plus d'informations sur : Nettoyage Aqua Clean.

Gril fort

Pour faire griller des aliments peu épais en grandes quantités et pour griller du pain.

Turbo gril

Pour rôtir de plus grosses pièces de viande ou de volaille avec os sur un seul niveau. Pour gratiner et faire dorer.

Chaleur tournante

Pour cuire ou rôtir simultanément sur plusieurs niveaux des aliments nécessitant une température de cuisson identique, sans que les saveurs se mélangent.

Chaleur Tournante Humide

Cette fonction était utilisée pour se conformer à la classe d'efficacité énergétique et aux réglementations Ecodesign (selon les normes EU 65/2014 et EU 66/2014). Tests conformes aux normes : IEC/EN 60350-1. Durant cette cuisson, la porte du four doit rester fermée pour éviter d'interrompre la fonction et pour garantir une consommation d'énergie optimale. Lorsque vous utilisez cette fonction, la température à l'intérieur de la cavité peut différer de la température sélectionnée. La puissance du chauffage peut être réduite. Pour obtenir des recommandations générales sur les économies d'énergie, consultez le chapitre « Efficaci té énergétique, « Four - Économie d'énergie ». Cette fonction est conçue pour économiser de l'énergie en cours de cuisson. Pour les instructions de cuisson, reportez-vous au chapitre « Conseils », Chaleur Tournante Humide.

Chaleur tournante

Pour cuire sur deux niveaux maximum simultanément et pour sécher les aliments. Diminuez les températures du four de 20 à 40 °C par rapport à la .Chauffage Haut/Bas

Décongélation

Pour décongeler des aliments. Le temps de décongélation dépend de la quantité et de la grosseur des plats surgelés.

9.4 Activation de la fonction : SteamBake

Cette fonction permet d'apporter plus d'humidité en cours de cuisson.

AVERTISSEMENT!

Risque de brûlures et de dommages à l'appareil.

L'humidité qui s'échappe peut provoquer des brûlures :

• N'ouvrez pas la porte de l'appareil lorsque cette fonction est activée : SteamBake.
- Soyez prudent en ouvrant la porte de l'appareil après l'arrêt de la fonction : SteamBake.

Reportez-vous au chapitre « Conseils ».

1. Ouvrez la porte du four.

2. Remplissez le bac de la cavité d'eau du robinet. La capacité maximale du bac de la cavité est de 250 ml. Remplissez le bac de la cavité avec de l'eau uniquement lorsque le four est froid.

3. Réglez la fonction : SteamBake

4. Tournez la manette du thermostat pour sélectionner une température.

5. Placez les aliments dans l'appareil et fermez la porte du four.

ATTENTION!

Ne remplissez pas le bac de la cavité avec de l'eau en cours de cuisson ou lorsque le four est chaud.

1. Pour désactiver l'appareil, tournez les manettes des fonctions du four et la température sur la position Arrêt.
2. Retirez l'eau du bac de la cavité.

AVERTISSEMENT!

Assurez-vous que l'appareil est froid avant de vider l'eau du bac de la cavité.

10. FOUR - FONCTIONS DE L'HORLOGE

10.1 Affichage

A B 08:08 →

A. Fonctions de l'horloge

B. Minuteur

10.2 Touches

Touche Fonction Description
—	MOINS Pour régler l'heure.
💡	HORLOGE Pour régler une fonction de l'horloge.
+	PLUS Pour régler l'heure.

10.3 Tableau des fonctions de l'horloge

Fonction de l'horloge Application
	HEURE Pour régler, modifier ou vérifier l'heure.
	DURÉE Pour régler la durée de fonctionnement de l'appareil.
	MINUTEUR Pour régler un décompte. Cette fonction est sans effet sur le fonctionnement du four. Vous pouvez utiliser le MINUTEUR à tout moment, même lorsque le four est éteint.

10.4 Réglage de la DUREE

1. Sélectionnez une fonction du four et la température.
2. Appuyez sur à plusieurs reprises jusqu'à ce que commence à clignoter.

3. Appuyez sur ou pour régler le temps de la DUREE.
   L'affichage indique |→|.

4. Lorsque la durée programmée s'est écoulée, clignote et un signal sonore retentit. L'appareil se met à l'arrêt automatiquement.

5. Appuyez sur une touche pour arrêter le signal sonore.
6. Tournez la manette des fonctions du four et la manette du thermostat sur la position Arrêt.

10.5 Régler la MINUTERIE

1. Appuyez sur à plusieurs reprises jusqu'à ce que commence à clignoter.

2. Appuyez sur + ou pour régler la durée requise.

La MINUTERIE se met en marche automatiquement au bout de 5 secondes.

1. À la fin du temps de cuisson programmé, un signal sonore retentit. Appuyez sur une touche pour arrêter le signal sonore.

2. Tournez les boutons de fonction du four et de température sur la position d'arrêt.

10.6 Annuler des fonctions de l'horloge

1. Appuyez sur plusieurs fois jusqu'à ce que le voyant de la fonction souhaitée clignote.

2. Maintenez la touche enfoncée.

Au bout de quelques secondes, la fonction de l'horloge s'éteint.

11. FOUR - UTILISATION DES ACCESSOIRES

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

11.1 Insertion des accessoires

Accessoires disponibles en fonction du modèle. Scannez le code QR pour vérifier comment utiliser les accessoires fournis avec votre appareil. Vous pouvez commander les accessoires en option séparément. Pour plus d'informations, veuillez contacter votre revendeur local.

De petites indentations augmentent la sécurité et offrent une protection contre le renversement. Ce sont également des dispositifs anti-basculement. Le rebord de la grille empêche les ustensiles de cuisine de glisser hors de la grille.

Plinsérez l'accessoire (grille métallique/plaque) entre les rails du support de grille.

Assurez-vous que la grille touche l'arrière de l'intérieur du four.

Si votre plateau a une pente, positionnez-le vers l'arrière de l'intérieur du four.

S'il y a une inscription sur l'accessoire, assurez-vous qu'il est face à vous.

Si vous utilisez un plateau avec des trous, placez le plateau/la poêle en dessous pour recueillir les liquides égouttants.

12. FOUR - CONSEILS ET ASTUCES

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Les températures et temps de cuisson se trouvant dans les tableaux ne sont indiqués qu'à titre indicatif. Ils varient selon les recettes, la qualité et la quantité des ingrédients utilisés.

12.1 SteamBake

Avant le préchauffage, remplissez le creux de la cavité avec de l'eau uniquement lorsque le four est froid.

Reportez-vous au chapitre « Activation de la fonction » SteamBake"

Pain

Aliments Eau dans le bac de la cavi- té (ml)	Température (°C)	Durée (min) Niveau de la grille	Accessoires
Pain Blanc1)	100 180 35 - 40 2 Utilisez un plateau de		cuisson.
Pain et petits pains1)	100 200 20 - 25 2 Utilisez un plateau de		cuisson.
Pizza maison1)	100 230 10 - 20 1 Utilisez un plateau de		cuisson.
Focaccia1)	100 190 - 210 20 - 25 1 Utilisez un plateau de		cuisson.
Biscuits, sco- nes, crois- sants1)	100 150 - 180 10 - 20 2 Utilisez un plateau de		cuisson.
Gâteau aux pru- nes, tarte aux pommes, petits pains à la can- nelle1)	100 180 20 2 Dans un moule à gâ-		teaux

1) Préchauffez le four vide pendant 5 minutes avant la cuisson.

Cuisson à partir de produits surgelés

Aliments Eau dans le bac de la cavi- té (ml)	Température (°C)	Durée (min)	Niveau de la grille	Accessoires
Pizza, surge- lée1)	150 200 - 210 10 - 20 2 Utilisez la grille métalli-			que.
Croissant sur- gelé1)	150 160 - 170 25 - 30 2 Utilisez un plateau de			cuisson.

1) Avant la cuisson, faites préchauffer votre four vide pendant 10 minutes.

Régénération des aliments

Aliments Eau dans le bac de la cavi- té (ml)	Température (°C)	Durée (min) Niveau de la grille	Accessoires
Pain Blanc 100 110 15 - 25 2 Utilisez un plateau de			cuisson.
Pain et petits pains	100 110 10 - 20 2 Utilisez un plateau de		cuisson.
Pizza maison 100 110 15 - 25 2 Utilisez un plateau de			cuisson.
Focaccia 100 110 10 - 20 2 Utilisez un plateau de			cuisson.
Légumes 100 110 15 - 25 2 Utilisez un plateau de			cuisson.
Riz 100 110 15 - 25 2 Utilisez un plateau de			cuisson.
Pâtes 100 110 15 - 25 2 Utilisez un plateau de			cuisson.
Viande 100 110 15 - 25 2 Utilisez un plateau de			cuisson.

Rôtir

Aliments Eau dans le bac de la cavi- té (ml)	Température (°C)	Durée (min) Niveau de la grille	Accessoires
Rôti de porc 200 180 65 - 80 2 Utilisez la grille métalli-			que et le plateau de cuisson.
Rôti de bœuf 200 200 50 - 60 2 Utilisez la grille métalli-			que et le plateau de cuisson.
Poulet 200 210 60 - 80 2 Utilisez la grille métalli-			que et le plateau de cuisson.
Rôti de dinde 200 200 70 - 90 2 Utilisez la grille métalli-			que et le plateau de cuisson.

12.2 Chaleur Tournante Humide 📋

Aliments	Température (°C)	Durée (min)	Niveau de la grille	Accessoires
Pain et pizza
Brioches	190	25 - 30	2	plateau de cuisson ou plat à rôtir
Aliments Tempé-	rature(°C)	Durée(min)	Niveau de la grille	Accessoires
Pain & Petits pains 200 40 - 45 2 plateau de cuisson ou plat à rôtir
Pizza surgelée, 350 g 190 25 - 35 2 grille métallique
Gâteaux sur un plateau de cuisson
Gâteau Roulé 180 20 - 30 2 plateau de cuisson ou plat à rôtir
Brownie 180 35 - 45 2 plateau de cuisson ou plat à rôtir
Gâteaux dans des moules
Soufflé 210 35 - 45 2 six ramequins en céramique sur une grille métallique
Fond de tarte en génoise 180 25 - 35 2 moule à tarte sur une grille métallique
Génoise 150 35 - 45 2 moule à gâteau sur une grille métallique
Poisson
Poisson en sachet, 300 g 180 25 - 35 2 plateau de cuisson ou plat à rôtir
Poisson entier, 200 g 180 25 - 35 2 plateau de cuisson ou plat à rôtir
Filets de poisson, 300 g 180 30 - 40 2 plaque à pizza sur la grille métallique
Viande
Viande en sachet, 250 g 200 35 - 45 2 plateau de cuisson ou plat à rôtir
Brochettes de viande, 500 g	200 30 - 40 2 plateau de cuisson ou plat à rôtir
Petites pâtisseries
Cookies 170 25 - 35 2 plateau de cuisson ou plat à rôtir
Macarons 170 40 - 50 2 plateau de cuisson ou plat à rôtir
Muffins	180 30 - 40 2 plateau de cuisson ou plat à rôtir
Biscuit salé	160 25 - 35 2 plateau de cuisson ou plat à rôtir
Biscuits sablés	140 25 - 35 2 plateau de cuisson ou plat à rôtir
Tartelettes	170 20 - 30 2 plateau de cuisson ou plat à rôtir
Végétarien
Mélange de légumes en sachet, 400 g	200 20 - 30 2 plateau de cuisson ou plat à rôtir
Omelettes	200 30 - 40 2 plaque à pizza sur la grille métallique
Légumes sur plaque, 700 g	190 25 - 35 2 plateau de cuisson ou plat à rôtir

12.3 Informations pour les laboratoires d'essais

Aliments Fonction Tempéra-		ture (°C)	Accessoires Niveau de la grille	Durée (min)
Petits gâteaux (16 par plateau)	Chauffage Haut/Bas	160 plateau multi-usages 3 20 - 30
Petits gâteaux (16 par plateau)	Chaleur tournante	150 Plateau de cuisson 3 20 - 30
Petits gâteaux (16 par plateau)	Chaleur tournante	160 Plateau de cuisson 1 + 3 30 - 40
Tarte aux pommes (2 moules de 20 cm de diamètre, décalés en diagonale)	Chauffage Haut/Bas	190 grille métallique 1 65 - 75
Tarte aux pommes (2 moules de 20 cm de diamètre, décalés en diagonale)	Chaleur tournante	180 grille métallique 2 70 - 80
Génoise allégée Chauffage Haut/Bas		180 grille métallique 2 20 - 30
Génoise allégée Chaleur tournante 160 grille métallique 2 25 - 35
Génoise allégée Chaleur tournante 170 grille métallique 1 + 3 30 - 40
Biscuits sablés / tresses feuilletées	Chauffage Haut/Bas	140 Plateau de cuisson 3 15 - 30
Biscuits sablés / tresses feuilletées	Chaleur tournante	140 Plateau de cuisson 3 20 - 30
Biscuits sablés / tresses feuilletées	Chaleur tournante	140 Plateau de cuisson 1 + 3 15 - 30
Pain grillé Gril fort 250 grille métallique 3 5 - 10
Viande de bœuf ha-chée ^1)	Turbo gril 250 grille métallique ou plat à rôtir		3 15 à 20	première face ; 10 à 15 seconde face

1) Préchauffez le four pendant 10 minutes.

13. FOUR - ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

13.1 Remarques concernant le nettoyage

Nettoyez la façade du four avec un chiffon doux, de l'eau chaude et un produit de nettoyage non agressif.

Pour le nettoyage des surfaces métalliques, utilisez un produit de nettoyage spécifique.

Nettoyez l'intérieur du four après chaque utilisation. L'accumulation de graisse ou d'autres résidus alimentaires peut provoquer un incendie. Le risque est particulièrement élevé pour la grille.

Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez un chiffon doux avec de l'eau chaude et un produit de nettoyage. Ne lavez pas les accessoires au lave-vaisselle.

Nettoyez les taches tenaces avec un nettoyant spécial pour four.

Ne nettoyez pas les accessoires anti-adhésifs et le avec un produit nettoyant abrasif ou des objets tranchants.

13.2 Fours en acier inoxydable ou en aluminium

Nettoyez la porte uniquement avec une éponge ou un chiffon humides. Séchez-la avec un chiffon doux.

N'utilisez jamais de produits abrasifs ou acides ni d'éponges métalliques car ils peuvent endommager la surface du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

13.3 Nettoyage du gaufrage de la cavité

Le processus de nettoyage élimine les résidus calcaires qui s'accumulent dans le bac de la cavité après une cuisson à la vapeur.

Nous vous recommandons de respecter la procédure de nettoyage au moins tous 5 à 10 cycles de la fonction : SteamBake.

1. Versez 250 ml de vinaigre blanc dans le bac de la cavité au fond du four. Utilisez du vinaigre au maximum à 6 % sans herbes.
2. Laissez le vinaigre dissoudre les résidus de calcaire à température ambiante pendant 30 minutes.
3. Nettoyez la cavité avec de l'eau chaude et un chiffon doux.

13.4 Retrait des supports de grille

Pour nettoyer le four, retirez les supports de grille.

ATTENTION!

Soyez prudent lorsque vous retirez les supports de grille.

1. Écartez l'avant du support de grille de la paroi latérale.

1. Écartez l'arrière du support de grille de la paroi latérale et retirez le support.

1 2

Réinstallez les accessoires que vous avez retirés en répétant cette procédure dans l'ordre inverse.

13.5 Comment utiliser : Nettoyage Aqua Clean

Ce processus de nettoyage utilise l'humidité pour retirer la graisse et les particules alimentaires restant dans le four.

1. Versez de l'eau dans le bac de la cavité : 250ml.
2. Réglez la fonction .☐
3. Réglez la température sur 90 °C.
4. Laissez l'appareil fonctionner pendant 30 min.
5. Mettez à l'arrêt l'appareil.
6. Attendez que l'appareil soit froid. Séchez la cavité avec un chiffon doux.

13.6 Retrait et installation des panneaux de verre du four

Vous pouvez retirer les panneaux de verre intérieurs pour les nettoyer. Le nombre de panneaux de verre varie selon les modèles.

AVERTISSEMENT!

Laissez la porte légèrement ouverte durant le nettoyage. Lorsque vous l'ouvrez entièrement, elle peut se refermer accidentellement et endommager l'appareil.

AVERTISSEMENT!

N'utilisez pas l'appareil sans les panneaux de verre.

1. Ouvrez la porte jusqu'à former un angle d'environ 30°. La porte tient toute seule lorsqu'elle est légèrement ouverte.

30°

1. Saisissez les deux côtés du cache (B) situé sur l'arête supérieure de la porte et poussez-le vers l'intérieur pour permettre le déverrouillage du système de fermeture.

2 B 1

1. Retirez le cache de la porte en le tirant vers l'avant.

AVERTISSEMENT!

Lorsque vous retirez les panneaux de verre, la porte du four a tendance à se refermer.

1. Maintenez le bord supérieur des panneaux de verre de la porte, et retirez-les un par un.
2. Nettoyez le panneau de verre à l'eau savonneuse. Séchez soigneusement le panneau de verre.

Une fois le nettoyage terminé, remettez en place les panneaux de verre et la porte du four. Suivez les étapes ci-dessus dans l'ordre inverse. Installez d'abord le plus petit des panneaux, puis le plus grand.

ATTENTION!

Veillez à installer correctement le panneau de verre intérieur dans son logement.

13.7 Le tiroir

Le tiroir de rangement se trouve sous la cavité du four.

AVERTISSEMENT!

Ne placez pas d'aliments dans le tiroir.

AVERTISSEMENT!

Ne conservez pas d'articles inflammables tels que du matériel de nettoyage, des sacs en plastique, des gants de four, du papier, des produits de nettoyage, des aérosols, des articles en plastique dans le tiroir. Lorsque vous utilisez le four, le tiroir peut se réchauffer. Il existe un risque d'incendie.

Le tiroir sous le four peut être retiré pour le nettoyage.

Retrait du tiroir :

1. Tirez le bac jusqu'à la butée.
2. Soulevez légèrement le tiroir afin de pouvoir le soulever vers le haut en l'inclinant par rapport à ses guides.
   Pour installer le tiroir, suivez la procédure en sens inverse.

13.8 Remplacement de l'ampoule

AVERTISSEMENT!

Risque d'électrocution. L'éclairage peut être chaud.

1. Éteignez le four. Attendez que le four ait refroidi.
2. Débranchez le four de l'alimentation secteur.
3. Placez un chiffon au fond de la cavité.

Éclairage arrière

1. Tournez le diffuseur en verre de l'éclairage pour le retirer.
2. Nettoyez le diffuseur en verre.
3. Remplacez l'ampoule par une ampoule adéquate résistant à une température de 300 °C.
4. Installez le diffuseur en verre.

14. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

14.1 Que faire si...

Problème Cause possible Solution
Vous ne pouvez pas mettre en fonctionnement l'appareil.	L'appareil n'est pas branché à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que l'appareil est correctement branché à une source d'alimentation électrique.
Le fusible a disjoncté. Assurez-vous que le fusible est la cause du dysfonctionnement. Si les fusibles disjonctent de manière répétée, faites appel à un électricien qualifié.
Vous ne pouvez pas activer la table de cuisson ni la faire fonctionner.	Le fusible a disjoncté. Mettez de nouveau en fonctionnement la table de cuisson et réglez le niveau de cuisson en moins de 10 secondes.
Le voyant de chaleur résiduelle ne s'allume pas.	La zone n'est pas chaude parce qu'elle n'a fonctionné que peu de temps.	Si la zone a eu assez de temps pour chauffer, faites appel à un service après-vente agréé.
Impossible d'activer le circuit extérieur.	Activez d'abord le circuit intérieur.
Le four ne chauffe pas. Le four est à l'arrêt. Mettez en fonctionnement le four.
Les réglages nécessaires ne sont pas effectués.		Vérifiez que les réglages sont corrects.
L'horloge n'est pas réglée. Réglez l'horloge.
L'éclairage ne fonctionne pas. L'éclairage est défectueux. Remplacez l'ampoule.
De la vapeur et de la condensation se forment sur les aliments et dans la cavité du four.	Vous laissez le plat dans le four trop longtemps.	Une fois la cuisson terminée, ne laissez pas les plats dans le four plus de 15 à 20 minutes.
La cuisson des plats est trop longue ou trop rapide.	La température est trop basse ou trop élevée.	Ajustez la température si nécessaire. Suivez les conseils de la notice d'utilisation.
L'affichage indique « 12.00 ». Une coupure de courant s'est produite.		Réglez l'horloge.
Vous ne pouvez pas activer le four ni la faire fonctionner. « 400 » s'affiche et un signal sonore retentit.	Le four est mal raccordé à la prise électrique.	Vérifiez que le four est correctement branché à une source d'alimentation électrique (reportez-vous au schéma de branchement).
Les résultats de cuisson ne sont pas satisfaisants avec la fonction : SteamBake.	Vous n'avez pas activé la fonctionSteamBake.	Reportez-vous au chapitre « Activation de la fonction » SteamBake.
Vous n'avez pas rempli le bac de la cavité avec de l'eau.		Reportez-vous au chapitre « Activation de la fonction » SteamBake.
L'eau dans le bac de la cavité ne chauffe pas.	La température est trop basse. Réglez la température sur au moins 110 °C.Reportez-vous au chapitre «Four - Conseils».
L'eau sort du bac de la cavité. Le bac de la cavité est trop rempli. Mettez à l'arrêt le four et assurez-vous que l'appareil est froid. Es-suyez l'eau avec un chiffon ou une éponge. Ajoutez la bonne quantité d'eau dans le bac de la cavité. Reportez-vous à la procédure spécifique.

14.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de la cavité de l'appareil.

Nous vous recommandons d'écrire les informations ici :

Modèle (Mod.) ....

Référence produit (PNC) ....

Numéro de série (SN) ....

15. EFFICACITÉ ÉNERGÉTIQUE

15.1 Informations sur le produit conformément aux réglementations d'écoconception de l'UE pour les plaques de cuisson

Identification du modèle

LKR562066W

Type de table de cuisson	Table de cuisson sur cuisinière
Nombre de zones de cuisson	4
Technologie de chauffage	Radiant
Diamètre des zo-nes de cuisson cir-culaires (∅)	Arrière gauche	14.0 cm
	Arrière droite	18.0 cm
	Avant droite	14.0 cm
	Avant gauche	18.0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cook-ing)	Arrière gauche	181.8 Wh/kg
	Arrière droite	182.1 Wh/kg
	Avant droite	181.8 Wh/kg
	Avant gauche	190.1 Wh/kg
Consommation d'énergie de la table de cuisson (EC electric hob) 184.0 Wh/kg

IEC/EN 60350-2 - Appareils électroménagers de cuisson - Partie 2 : Tables de cuisson - Méthodes de mesure des performances.

15.2 Table de cuisson - Économie d'énergie

Vous pouvez économiser de l'énergie pendant la cuisson quotidienne si vous suivez les conseils ci-dessous.

• Lorsque vous faites chauffer de l'eau, n'utilisez que la quantité dont vous avez besoin.

• Dans la mesure du possible, placez toujours les couvercles sur les récipients de cuisson.

• Posez les récipients sur la zone de cuisson avant de l'activer.

• Le fond du récipient doit avoir le même diamètre que la zone de cuisson.
• Placez les petits récipients sur les zones de cuisson les plus petites.
• Placez les récipients directement au centre de la zone de cuisson.
• Utilisez la chaleur résiduelle pour garder les aliments au chaud ou pour les faire fondre.

15.3 Fiche d'informations sur le produit et informations sur le produit conformément aux réglementations européennes sur l'étiquetage énergétique et l'écoconception pour les fours

Nom du fournisseur Electrolux
Identification du modèle LKR562066W 943005703
Indice d'efficacité énergétique 94.9
Classe d'efficacité énergétique A
Consommation d'énergie avec charge standard, en mode conventionnel	0,84 kWh/cycle
Consommation d'énergie avec charge standard, en mode chaleur tournante	0,75 kWh/cycle
Nombre de cavités 1

Source de chaleur Électricité

Volume 58 I

Type de four Four intégré à la cuisinière

Masse 40.0 kg

IEC/EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et grils : Méthodes de mesure des performances.

15.4 Four - Économie d'énergie

Les conseils ci-dessous vous aideront à économiser de l'énergie lors de l'utilisation de votre appareil.

Assurez-vous que la porte de l'appareil est fermée lorsque l'appareil est en marche. Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu'il est bien en place.

Utilisez des plats en métal et des moules et récipients foncés et non réfléchissants pour accroître les économies d'énergie.

Ne préchauffez pas l'appareil avant la cuisson, sauf recommandation spécifique.

Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible.

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie.

Chaleur résiduelle

Si la cuisson doit durer plus de 30 minutes, réduisez la température de l'appareil au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur de l'appareil poursuivra la cuisson.

Utilisez la chaleur résiduelle pour garder les aliments au chaud ou réchauffer d'autres plats.

Maintien des aliments au chaud

Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et garder les aliments au chaud.

Chaleur Tournante Humide

Fonction conçue pour économiser de l'énergie en cours de cuisson. Pour plus d'informations, reportez-vous aux fonctions de l'appareil au chapitre « Appareil - Utilisation quotidienne ».

15.5 Informations produits pour la consommation d'énergie et le temps maximum requis pour atteindre le mode basse consommation applicable

Consommation d'énergie en mode veille 0.8 W

Temps maximum requis pour que l'équipement atteigne automatiquement le mode basse puissance applicable 20 min

16. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

Concerne la France uniquement :

Cet appareil, ses accessoires et cordons se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER

EN MAGASIN

À DÉPOSER

EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

electrolux.com
