Caractéristiques techniques	Écran LED de 23,8 pouces, résolution Full HD (1920 x 1080), temps de réponse de 4 ms, fréquence de rafraîchissement de 75 Hz, luminosité de 250 cd/m², contraste de 1000:1.
Connectivité	Ports HDMI, VGA, et sortie audio.
Utilisation	Idéal pour un usage bureautique, multimédia et jeux occasionnels.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour des pilotes si nécessaire.
Sécurité	Conforme aux normes de sécurité CE et RoHS, protection contre les surtensions.
Informations générales	Poids de 3,5 kg, dimensions avec support : 540 x 400 x 200 mm, garantie de 3 ans.

FOIRE AUX QUESTIONS - L24-4e LENOVO

Comment régler la luminosité de mon moniteur LENOVO L24-4e ?

Vous pouvez régler la luminosité en utilisant les boutons de contrôle situés sur le bas du moniteur. Accédez au menu OSD (On-Screen Display) et sélectionnez l'option de luminosité pour ajuster le niveau selon vos préférences.

Mon écran reste noir après la connexion, que faire ?

Vérifiez que le moniteur est bien alimenté et que le câble de connexion est correctement branché à la fois sur le moniteur et sur l'ordinateur. Essayez également d'utiliser un autre port ou un autre câble pour confirmer que le problème ne vient pas de là.

Comment changer la résolution de mon moniteur LENOVO L24-4e ?

Pour changer la résolution, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour le moniteur LENOVO L24-4e.

Le moniteur affiche des couleurs étranges, que faire ?

Assurez-vous que le câble vidéo est correctement connecté. Vous pouvez également essayer de réinitialiser les paramètres d'affichage du moniteur via le menu OSD. Si le problème persiste, testez le moniteur avec un autre ordinateur.

Comment activer le mode Économie d'énergie sur mon LENOVO L24-4e ?

Le mode Économie d'énergie s'active automatiquement lorsque le moniteur ne détecte pas de signal d'entrée. Vous pouvez également ajuster les paramètres d'économie d'énergie via le menu OSD.

Mon moniteur clignote, que dois-je faire ?

Un clignotement peut être causé par un câble défectueux ou mal connecté. Vérifiez le câble vidéo et essayez de le remplacer si nécessaire. Assurez-vous également que votre carte graphique fonctionne correctement.

Comment monter mon moniteur sur un support mural ?

Le LENOVO L24-4e est compatible avec les supports VESA. Utilisez un support mural VESA 75 x 75 mm et suivez les instructions du fabricant du support pour le montage.

Est-ce que mon LENOVO L24-4e est compatible avec un Mac ?

Oui, le LENOVO L24-4e est compatible avec les ordinateurs Mac. Assurez-vous d'utiliser le bon adaptateur si votre Mac ne dispose pas du port HDMI standard.

Comment activer le mode plein écran ?

Pour activer le mode plein écran, ouvrez votre application ou programme, puis recherchez l'option 'Plein écran' dans le menu ou appuyez sur la touche F11 de votre clavier.

Y a-t-il des mises à jour de firmware disponibles pour mon LENOVO L24-4e ?

Vérifiez le site officiel de Lenovo pour les mises à jour de firmware. Si une mise à jour est disponible, suivez les instructions fournies pour l'installation.

MODE D'EMPLOI L24-4e LENOVO

Première édition (Mars 2025)

Les produits, les données, les logiciels d'ordinateur et les services LENOVO ont été développés exclusivement à frais privés et sont vendus à des entités gouvernementales en tant que logiciels commerciaux comme défini par 48 C.F.R. 2.101 avec droits limités et restreint d'utilisation, de reproduction et de révélation.

AVIS DE DROITS LIMITÉS ET RESTREINTS: Si les produits, les données, les logiciels d'ordinateur ou les services sont fournis conformément à un contrat GSA (Administration de services généraux), l'utilisation, la reproduction ou la révélation est sujette aux conditions du contrat No. GS-35F-05925.

Table des matières

Informations de sécurité......iv

Instructions générales de sécurité ....iv

Chapitre 1. Prise en main....1-1

Contenu de la boîte 1-1

Notice d'utilisation....1-2

Description du produit 1-2

Installation de votre moniteur ....1-6

Chapitre 2. Réglage et utilisation de votre moniteur ....2-1

Confort et accessibilité....2-1

Organiser votre espace de travail....2-1

Positionnement et visualisation de votre moniteur : 2-1

Quelques conseils pour une bonne éthique de travail....2-2

Réglage de l'image de votre moniteur....2-3

Sélection d'un mode d'affichage supporté....2-7

Comprendre la fonction d'économie d'énergie 2-8

Entretien de votre moniteur....2-9

Démonter la base et le stand du moniteur....2-9

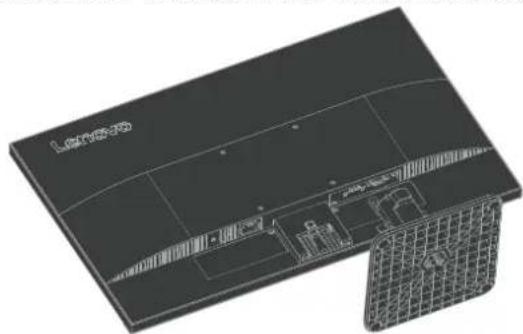

Installation murale (optionnel) 2-9

Chapitre 3. Informations de référence....3-1

Spécifications du moniteur....3-1

Guide de dépannage ....3-3

Installation manuelle du pilote du moniteur ....3-5

Annexe A. Service et support....A-1

Enregistrer votre choix ...... A-1

Support technique en ligne ...... A-1

Support technique par téléphone ...... A-1

Annexe B. Avis...... B-1

Informations de recyclage B-2

Marques déposées ...... B-3

Cordons d'alimentation et adaptateurs secteur ...... B-3

Informations de sécurité

Instructions générales de sécurité

Vous trouverez des conseils pour utiliser votre ordinateur de manière sécurisée, sous :

http://www.lenovo.com/safety

Avant d'installer ce produit, lisez les Informations de sécurité.

DANGER

Pour réduire le risque d'électrocution :

• N'enlevez pas les couvercles.
- N'utilisez pas cet appareil si le support n'est pas fixé.
- Ne branchez ou ne débranchez pas cet appareil pendant un orage électrique.
- Le cordon d'alimentation doit être branché correctement sur une prise électrique avec une fonction de mise à la terre.
- Les appareils qui seront connectés à cet appareil doivent aussi branchés correctement sur une prise électrique avec une fonction de mise à la terre.
- Pour isoler le moniteur de la source d'alimentation, vous devez débrancher la fiche de la prise électrique. La prise électrique doit toujours être facilement accessible.

La machine ne prend pas en charge la rotation de l'écran à 180°.

Vous devez suivre les instructions nécessaires et prendre les précautions spéciales afin d'éviter les pannes lors du fonctionnement, de l'installation, de l'entretien, du transport et du stockage de l'équipement.

Afin de réduire les risques de chocs électriques, veuillez ne par entretenir votre équipement différemment de ce qui est noté dans les instructions, sauf si vous êtes qualifié pour le faire.

Manipulation :

- Si votre moniteur pèse plus de 18 kg (39,68 livres), il est recommandé qu'il y ait au moins deux personnes pour le soulever ou le transporter.

L'unité pèse 3,0 kg.

Chapitre 1. Prise en main

Ce Guide de l'utilisateur propose des instructions de fonctionnement détaillées à l'utilisateur. Pour un aperçu rapide des instructions, veuillez consulter le Poster d'installation.

Contenu de la boîte

La boîte du produit devrait contenir les éléments suivants:

■ Prospectus d'information
■ Livret de garantie limitée Lenovo
■ Support
Base
■ Moniteur à écran plat
■ Cordon d'alimentation
Câble HDMI

V

√

√

√

√

Notice d'utilisation

Pour installer votre moniteur, référez-vous aux illustration ci-dessous.

Remarque : Ne touchez pas l'écran du moniteur. L'écran est en verre et peut être endommagé par une manipulation violente ou une pression excessive.


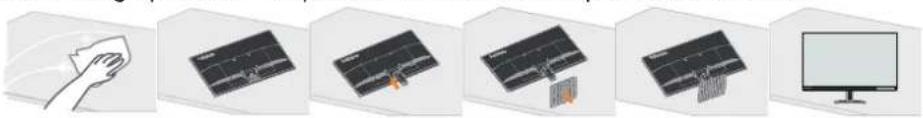

1. Retirez le coussin supérieur et les accessoires.
2. Montage du support sur le logement du moniteur et serrage de la vis.
3. Insérez la base sur le socle et serrez la vis à oreilles.
4. Relevez le moniteur avec deux mains en faisant attention.
   Remarque : Pour installer un support de fixation VESA, veuillez consulter « Installation murale (optionnel) » à la page 2-9.

Description du produit

Cette section contient des informations sur le réglage de la position du moniteur, des paramètres du menu et l'utilisation de la fente de câble de verrouillage.

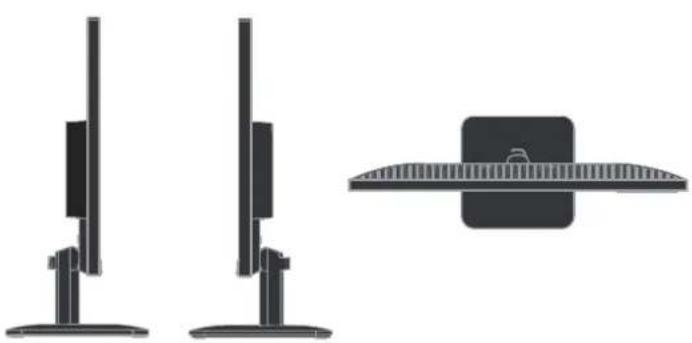

Vue de coté et vue de dessus

Vue avant et arrière

N° Nom Description
1 Bouton Allumer/Éteindre Pour allumer	ou éteindre le moniteur.
2 Boutons de fonction	Pour utiliser les commandes de l'OSD.(Pour plus d'informations sur l'utilisation de ces touches de contrôle, référez-vous à « Réglage de l'image de votre moniteur » à la page 2-3.)
3 Fente de gestion des câbles	Pour arranger les câbles en les acheminant dans la fente.

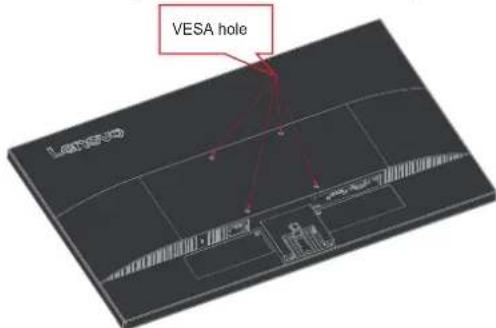

4 Trous de montage VESA(100 mm x 100 mm)	Utilisé pour fixer le moniteur sur un mur avec un kit de montage mural compatible VESA.
5 Étiquette réglementaire Liste les certifications réglementaires.
6 Connecteur d'alimentation Pour brancher le cordon d'alimentation.
7 Fente de câble de verrouillage	Équipé d'une fente de câble de verrouillage qui est située à l'arrière de votre moniteur.
8 Port HDMI 1.4 Pour connecter votre ordinateur avec un câble HDMI.
9 Port analogique	Pour connecter votre ordinateur avec un câble de signal analogique

Types de réglages

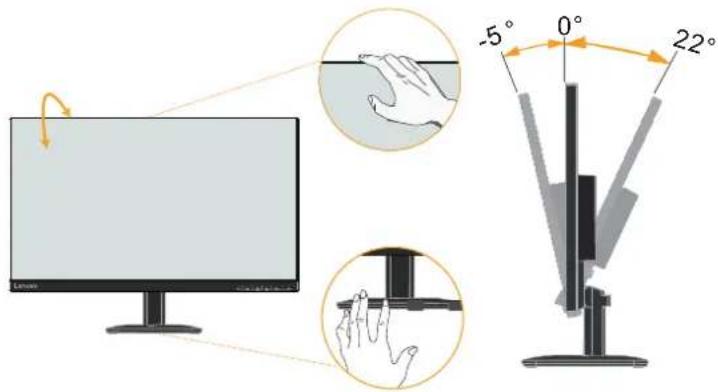

Angle

Veuillez vous reporter à l'illustration ci-dessous pour connaître la plage d'inclinaison.

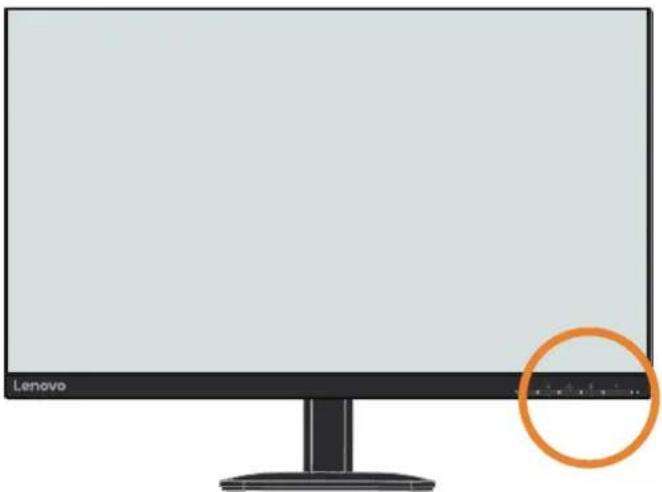

Contrôles du moniteur

Les touches de contrôle du panneau vous permettent d'accéder à diverses fonctions.

Pour plus d'informations sur l'utilisation de ces touches de contrôle, référez-vous à « Réglage de l'image de votre moniteur » à la page 2-3.

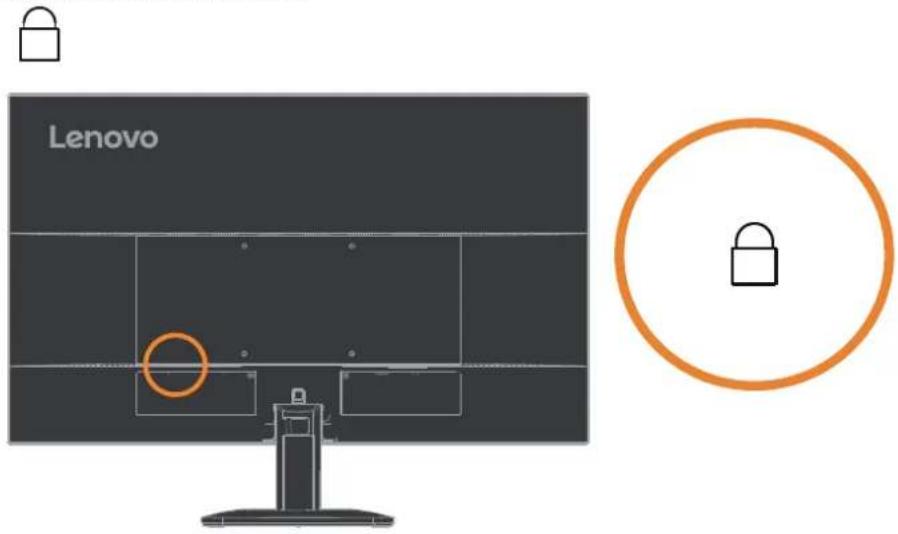

Antivol Kensington

Votre moniteur est équipé d'une fente de câble de verrouillage qui est située à l'arrière de votre moniteur.

Lenovo

Installation de votre moniteur

Cette section contient des informations pour vous aider à installer votre moniteur.

Connexion et mise en marche de votre moniteur

Remarque : Veillez à lire les Informations de sécurité à la page iv avant d'effectuer cette procédure.

1. Éteignez votre ordinateur et tous les périphériques connectés, puis débranchez le cordon d'alimentation de l'ordinateur.

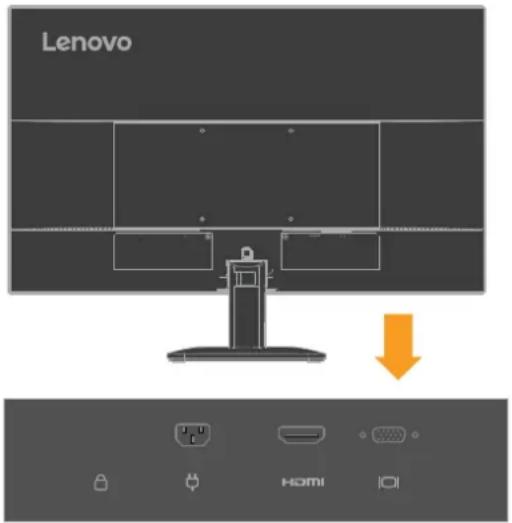

1. Branchez les câbles en suivant les indications des icônes ci-dessous.

Lenovo ↓ HOMI

1. Pour un ordinateur avec une connexion HDMI.

Remarque : Pour les autres régions, Lenovo conseille aux clients qui doivent utiliser l'entrée HDMI sur leur moniteur d'acheter le « Câble d'affichage HDMI/HDMI OB47070 de Lenovo »

http://www.lenovo.com/support/monitoraccessories

HDMI

Lenovo

1. Pour un ordinateur avec une connexion par Câble de signal analogique.

10

Lenovo

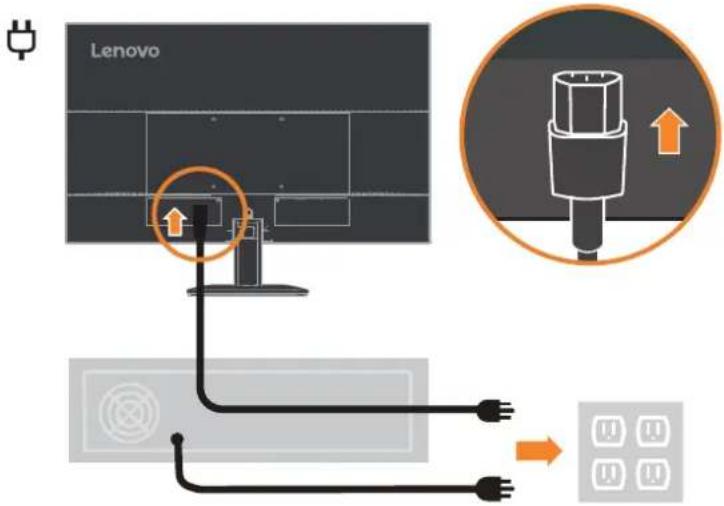

1. Branchez le cordon d'alimentation sur le moniteur puis branchez le cordon d'alimentation du moniteur et de l'ordinateur sur des prises de courant avec terre. Remarque : Un cordon d'alimentation certifié doit être utilisé avec cet équipement. Les normes nationales d'installation et/ou les règlements sur les équipements doivent être respectés. Un cordon d'alimentation certifié, pas plus léger qu'un câble flexible ordinaire en polyvinyle de chlorure conformément à IEC 60227 (désignation H05VV-F 3G 0,75mm² ou H05VVH2-F2 3G 0,75mm²) doit être utilisé. Sinon un câble flexible à base de caoutchouc synthétique, conformément à IEC 60245 (désignation H05RR-F 3G 0,75mm²) doit être utilisé.

Lenovo →

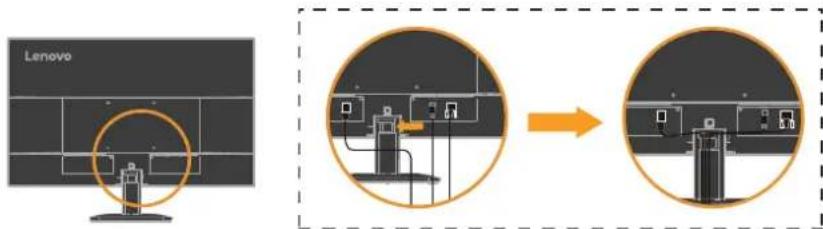

1. Connectez les câbles avec l'attache de câble.

Lenovo

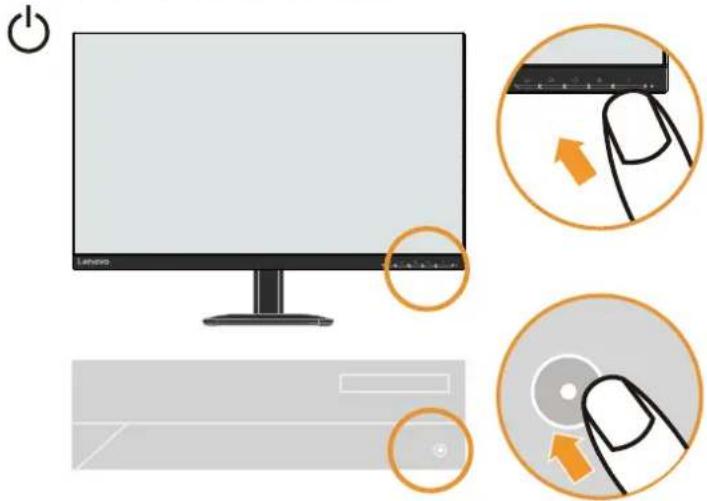

1. Allumez le moniteur et l'ordinateur.

1. Lorsque vous installez le pilote du moniteur, téléchargez le pilote correspondant au modèle de votre moniteur sur le site Web Lenovo : https://pcsupport.lenovo.com/solutions/l24_4e. Reportez-vous à la section « Installation manuelle du pilote du moniteur » à la page 3-5 pour installer le pilote.

Chapitre 2. Réglage et utilisation de votre moniteur

Cette section contient des informations sur le réglage et l'utilisation de votre moniteur.

Confort et accessibilité

Une bonne ergonomie d'utilisation est importante pour améliorer l'utilisation de votre ordinateur et réduire le risque de blessure. Organisez votre espace de travail et les appareils que vous utilisez en fonction de vos besoins et du type de travail. De plus, utilisez une bonne éthique de travail pour maximiser vos performances et confort lorsque vous utilisez votre ordinateur.

Organiser votre espace de travail

Utilisez une surface de travail avec une hauteur appropriée et suffisamment d'espace pour vous permettre de travailler en confort.

Organisez votre espace de travail avec les appareils et les matériaux que vous allez utiliser. Gardez votre espace de travail propre, arrangez les objets que vous utilisez normalement et placez les objets que vous utilisez le plus souvent, comme la souris de l'ordinateur ou un téléphone, à portée de main.

La disposition des appareils et les réglages ont un rôle important sur votre position de travail. Les sujets suivants expliquent comment faire pour optimiser les réglages de l'appareil pour obtenir une bonne position de travail.

Positionnement et visualisation de votre moniteur :

Installez et ajustez le moniteur de votre ordinateur pour une vue confortable en suivant les conseils suivants:

- Distance de l'écran : La distance de visualisation recommandée entre l'œil et l'écran du moniteur est de 1,5 fois la diagonale de l'écran. Les solutions pour respecter cette distance requise dans des situations de bureau exigu comprennent : éloigner le bureau du mur ou de la cloison pour faire de la place pour le moniteur, utiliser des écrans compacts ou à panneau plat en plaçant le moniteur dans le coin bureau ou placer le clavier dans un tiroir réglable pour créer une surface de travail plus profonde.

- Hauteur du moniteur : Positionnez le moniteur pour que votre tête et votre cou soient dans une position confortable et neutre (verticale ou droite). Si la hauteur de votre moniteur ne peut pas être ajustée, vous pouvez placer des livres ou d'autres objets lourds sous la base du moniteur pour obtenir la hauteur désirée. Une règle générale est de positionner le moniteur de façon à ce que le haut de l'écran est au même niveau ou un petit au-dessous de la hauteur de vos yeux lorsque vous êtes assis. Cependant, optimisez la hauteur du moniteur pour que la ligne de vision entre vos yeux et le centre du moniteur soit comme désirée pour la distance visuelle et le confort lorsque les muscles de vos yeux sont relaxés.

- Inclinaison : Ajustez l'angle de votre moniteur pour optimiser l'apparence du contenu de l'écran et pour accommoder votre posture et angle préféré.

• Emplacement général : Positionnez votre moniteur de façon à réduire les reflets ou les lumières sur l'écran des lumières ou des fenêtres à proximité.
  Vous trouverez ci-dessous quelques autres conseils pour une meilleure installation de votre moniteur:
• Utilisez un éclairage approprié pour le type de travail en question.
• Utilisez les contrôles de réglage de la luminosité, du contraste et de l'image, le cas échéant, pour optimiser l'image sur votre écran en fonction de vos préférences visuelles.
• Gardez l'écran du moniteur propre pour que vous puissiez faire le point sur le contenu de l'écran.

Toute activité concentrée et prolongée peut être fatigante pour vos yeux. Regardez souvent hors de l'écran de votre ordinateur et concentrez-vous sur un objet distant pour permettre aux muscles de vos yeux de se reposer. Si vous avez des questions sur la fatigue des yeux ou les problèmes visuels, consultez un spécialiste de la vision pour des recommandations.

Quelques conseils pour une bonne éthique de travail

Les informations suivantes sont un résumé des facteurs importants à prendre en compte pour vous aider à rester confortable et productif lorsque vous utilisez votre ordinateur.

- Une bonne posture débute avec l'installation de l'équipement : La disposition de votre espace de travail et les réglages de votre ordinateur ont un effet significatif sur votre position lorsque vous utilisez l'ordinateur. Assurez-vous d'optimiser la position et l'angle de votre équipement en suivant les recommandations indiquées dans la section « Organiser votre espace de travail » à la page 2-1 de façon à avoir une posture confortable et productive. Utilisez aussi les fonctions de réglage de votre ordinateur et les meubles de votre bureau pour accommoder vos préférences maintenant et au futur lorsque vos préférences changent.

- Des changements mineurs dans la posture permettent d'éviter les douleurs ou les problèmes : Si vous restez assis et travaillez souvent devant votre ordinateur, il est encore plus important de faire attention à votre posture de travail. Évitez de garder la même posture pendant une période prolongée. De temps en temps, changez votre posture pour réduire le risque de douleurs ou de problèmes Utilisez les fonctions d'ajustement du bureau ou de vos équipements pour accommoder vos préférences et changement de posture.

- Des pauses courtes et fréquentes sont recommandées : L'informatique est principalement une activité statique; il est donc important de faire des pauses courtes et fréquentes lorsque vous travaillez. De temps en temps, levez-vous devant votre espace de travail, étirez-vous, allez boire un verre d'eau ou faites une petite pause et arrêtez d'utiliser votre ordinateur. Une petite pause sera bonne pour votre corps, permet de changer votre posture et vous aide à rester confortable et productif lorsque vous travaillez.

Réglage de l'image de votre moniteur

Cette section décrit les fonctions des commandes utilisateur permettant de régler l'image de votre moniteur.

En utilisant les contrôles d'accès direct

Les contrôles d'accès direct peuvent être utilisés lorsque le menu OSD (affichage à l'écran) n'est pas ouvert.

Icône	Contrôle	Description
	Menu/OK	· Appuyez dessus pour ouvrir le menu principal lorsque le menu OSD n'est pas affiché sur l'écran.· Appuyez pour accéder au niveau suivant du menu principal ou du sous-menu, ou pour revenir en arrière dans les sous-menus.· Appuyez et maintenez pendant 10 secondes pour verrouiller /déverrouiller tous les menus.
	Luminosité/Touche Bas	· Il s'agit d'un raccourci pour régler la luminosité lorsqu'il n'y a pas de menu OSD ouvert sur l'écran.· Appuyez pour déplacer l'indicateur lumineux du menu principal vers le bas au suivant.· Appuyez dessus pour réduire les valeurs actuelles de la barre de réglage
	Réglage automatique/Touche Haut	· Il s'agit d'un raccourci pour le réglage automatique lorsqu'il n'y a pas de menu OSD affiché à l'écran.· Appuyez pour déplacer l'indicateur lumineux du menu principal vers le haut au précédent.· Appuyez dessus pour augmenter les valeurs actuelles de la barre de réglage.
	Source d'entrée	Il s'agit d'un raccourci pour changer le signal d'entrée lorsque aucun menu OSD n'est ouvert sur l'écran ou en économie d'énergie.
	DDC-CI	Appuyez et maintenez pendant 10 secondes pour activer/désactiver « DDC/CI ».
[7KD4]	Bouton d'alimentation	Allume/éteint le moniteur. La couleur blanche indique l'état sous tension. La couleur orange indique qu'il est en mode veille/économie d'énergie.

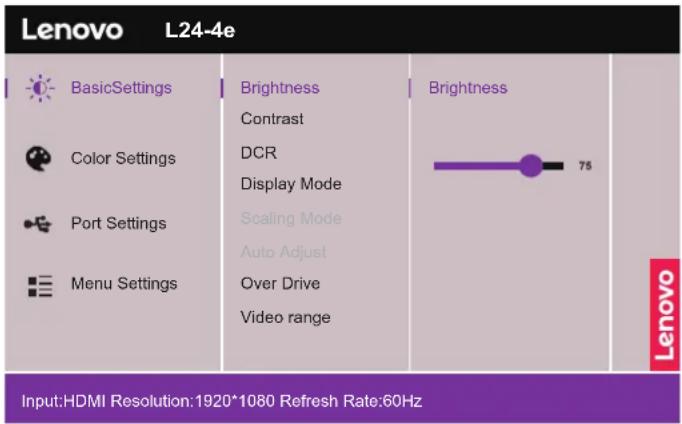

En utilisant les contrôles du menu OSD (affichage à l'écran)

Pour ajuster les paramètres, les contrôles de l'utilisateur sont disponibles via le menu OSD.

Pour utiliser les contrôles:

1. Appuyez sur pour ouvrir le menu OSD.
2. Utilisez ou pour vous déplacer parmi les icônes. Sélectionnez une icône et appuyez sur pour accéder à la fonction correspondante. S'il y a un sous-menu, vous pouvez changer entre les options en utilisant ou puis appuyez sur pour sélectionner la fonction correspondante. Utilisez ou pour faire des réglages puis appuyez sur pour enregistrer.
3. Appuyez sur pour reculer dans les sous-menu et quitter le menu OSD.
4. Appuyez pendant 10 secondes sur pour verrouiller le menu OSD. Ceci empêchera des réglages accidentels dans le menu OSD. Appuyez pendant 10 secondes sur pour déverrouiller le menu OSD et faire à nouveau des changements dans le menu OSD.
5. Activer DDC/CI par défaut. Utilisez la touche Quitter OSD, appuyez pendant 10 ^2 secondes pour désactiver/activer la fonction DDC/CI. Le message "DDC/CI disable (DDC/CI désactivé)" s'affiche sur l'écran.

Tableau 2-1. Fonctions du menu OSD

Icônes OSD dans le Menu Principal	Sous-menu Description		Contrôles et réglages
Basic Settings (Paramètres basiques)	Brightness (Luminosité)	Pour régler la luminosité générale de l'écran.	Tous les ports d'entrée
	Contrast (Contraste)	Pour régler la différence entre les zones claires et foncées.
	DCR	• On (Allumé)• Off (Éteint)
	Display Mode (Mode d'affichage)	• Standard• Game (Jeux)• Movie (Film)• Web• Picture (Image)
	Scaling Mode (Mode de mise à l'échelle)	• Full Screen (Plein écran)• Original AR (Format d'image d'origine)
	Auto Adjust (Ajustement auto)	• Automatic (Automatique)• Clock (Horloge)• Phase• Horizontal Position (Position horizontale)• Vertical Position (Position verticale)	Uniquement pour les ports VGA
	Over Drive	• Off (Éteint)• Normal• Extreme (Extrême)	Tous les ports d'entrée
	Video range (Plage vidéo)	• Auto• Full range 0-255 (Plage complète 0 à 255)• Limited range 16-235 (Plage limitée 16 à 235)	Seulement pour le port HDMI
Color Settings (Paramètres de couleur)	sRGB		Tous les ports d'entrée
	Neutral (Neutre)
	Warm (Chaud)
	Cool (Froid)
	Custom (Personnalisé)	• Red (Rouge)• Green (Vert)• Blue (Bleu)
Port Settings (Paramètres des ports)	Input Signal (Signal d'entrée)	• Auto Switch Input (Changement auto de l'entrée)• HDMI• VGA	Tous les ports d'entrée
Menu Settings (Paramètres du menu)	Information (Informations)	Affiche le nom du modèle, le rafraichissement et les détails sur le produit. Cet écran ne contient aucun paramètre réglable.	Tous les ports d'entrée
	Language (Langue)	Pour changer la langue du menu. La langue choisie n'affecte que la langue du menu OSD. Elle n'a pas d'effets sur les logiciels utilisés avec l'ordinateur.
	Menu Position (Position du menu)	Barre de réglage 0~100 (H,V)
	Transparency (Transparence)	Barre de réglage (0,20,40,60,80,100)
	OSD Timeout (Délai d'attente OSD)	Barre de réglage (5-60)
	LED Indicator (Voyant LED)	• On (Allumé)• Off (Éteint)
	Button Repeat Rate (Vitesse de répétition de bouton)	• Default (Par défaut)• Slow (Lent)• Off (Éteint)
	DDC/CI	• On (Allumé)• Off (Éteint)
	Factory Reset (Réinitialisation d'usine)	• Reset (Réinitialiser)• No (Non)
*L'utilisation d'extrême peut entraîner une qualité d'affichage réduite lorsque des graphiques vidéo en mouvement rapide sont affichés.Les utilisateurs doivent vérifier Extreme pour vérifier s'il est compatible avec les applications avec lesquelles ils souhaitent l'utiliser.

Sélection d'un mode d'affichage supporté

Le mode d'affichage que le moniteur utilise est contrôlé par l'ordinateur. Par conséquent, consultez le manuel de votre ordinateur pour plus de détails sur comment changer le mode d'affichage.

La taille de l'image, la position et la taille peuvent changer lorsque le mode d'affichage est changé. Cela est normal et l'image peut être réajustée avec la configuration automatique de l'image et les contrôles de l'image.

Contrairement aux moniteurs CRT, qui nécessitent un taux de rafraîchissement élevé pour réduire les scintillements, les écrans LCD ou la technologie de panneau plat est naturellement sans scintillement.

Remarque : Si votre système a été utilisé dans le passé avec un moniteur CRT et qu'il est actuellement configuré sur un mode d'affichage hors de la gamme de ce moniteur, vous devrez peut-être reconnecter temporairement le moniteur CRT pour reconfigurer le système, préférablement sur 1920 x 1080 @ 60 Hz, ce qui est une résolution commune.

Remarque : Selon la norme VESA, il peut y avoir une certaine erreur (+/-1Hz) lors du calcul du taux de rafraîchissement (fréquence du champ) des différents systèmes d'exploitation et cartes graphiques. Afin d'améliorer la compatibilité, le taux de rafraîchissement nominal de ce produit a été arrondi. Veuillez vous référer au produit réel.

Les modes d'affichage suivants ont été optimisé en usine.

Tableau 2-2. Modes d'affichage préréglés en usine

Synchronisation Taux de rafraîchissement (Hz)
640x480 60 Hz, 67 Hz	72 Hz, 75 Hz
720x400 70 Hz
800x600 60 Hz, 72 Hz	75 Hz
1024x768 60 Hz, 70 Hz	75 Hz
1280x800 60 Hz
832x624 75 Hz
1280x1024 60 Hz, 75 Hz
1440x900 60 Hz
1600x900 60 Hz
1680x1050 60 Hz
1920x1080	60 Hz, 75 Hz (uniquement pour port HDMI), 100 Hz (uniquement pour port HDMI)

Comprendre la fonction d'économie d'énergie

La fonction d'économie d'énergie se déclenche lorsque l'ordinateur détecte que vous n'avez pas utilisé la souris ou le clavier pendant une certaine période, que vous pouvez définir. Il y a plusieurs états, qui sont décrits ci-dessous dans le tableau suivant.

Pour des performances optimales, éteignez votre moniteur à la fin de chaque jour, ou lorsque vous n'allez pas l'utiliser pendant une longue période pendant la journée.

Tableau 2-3. Voyant d'alimentation

État	Voyant d'alimentation	Écran Opération de rallumage
Allumé Blanc Normal
Veille/Suspension	Orange Vide
Éteint Éteint Vide		Appuyez sur un bouton ou déplacez la souris.Il peut y avoir un petit délai pour la réapparition.Remarque: Le mode veille s'enclenche aussi s'il n'y a pas de sortie d'image vers le moniteur.

Modes de gestion de l'alimentation

Modes VESA	Sync. horizontale	Sync. verticale	Vidéo	Voyant d'alimentation	Consommation électrique
Fonctionnement normal	Active Active	Active Blanc			19 W (maximum)*16 W (typique)
Mode arrêt actif Inactive Inactive Éteint Orange Inférieure à 0,5 W
Arrêt	-	-	-	Éteint	Inférieure à 0,3 W

\*\* Consommation électrique maximale avec luminance maximale.

Ce document n'est fourni qu'à titre d'information et exprime des performances en laboratoire. Votre produit peut fonctionner différemment en fonction du logiciel, des composants et des périphériques que vous avez commandés et il n'existe aucune obligation de mettre à jour ces informations. Par conséquent, le client ne doit pas se fier à ces informations pour prendre des décisions sur les tolérances électriques ou autres. Aucune garantie d'exactitude ou d'exhaustivité n'est exprimée ni induite.

Entretien de votre moniteur

Eteignez toujours le courant avant d'effectuer tout entretien sur le moniteur.

A ne pas faire:

• Utiliser de l'eau ou des liquides directement sur le moniteur.
• Utiliser des solvants ou des substances abrasives.
• Utiliser des produits de nettoyage inflammable pour nettoyer votre moniteur ou tout autre appareil électrique.
• Toucher l'écran de votre moniteur avec des objets pointus ou abrasifs. Ce type de contact peut rayer ou endommager l'écran de façon permanente.
• Utiliser un produit de nettoyage anti-statique ou avec des additifs similaires. Ceci pourrait endommager le revêtement de l'écran.

A faire:

• Essuyez gentiment le boîtier et l'écran avec un chiffon doux et légèrement humidifié avec de l'eau.
• Enlevez la graisse ou les empreintes de doigts avec un chiffon légèrement humidifié avec un détergent doux.

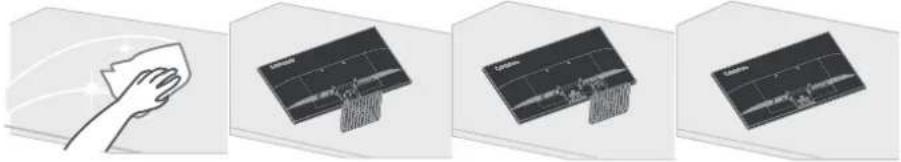

Démonter la base et le stand du moniteur

Après avoir placé délicatement le moniteur face en bas sur la boîte, en veillant à ce qu'il soit protégé, retirez la vis et soulevez le support pour le retirer du moniteur.

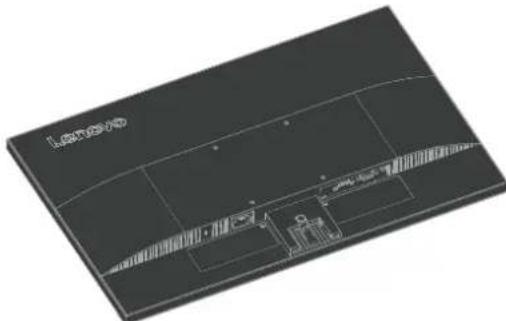

Installation murale (optionnel)

Référez-vous aux instructions fournies avec le kit d'installation de la base. Pour convertir votre écran LCD, d'un écran de bureau à un écran mural, procédez de la manière suivante:

Étape 1 : Vérifiez que le bouton d'alimentation est sur Éteint et débranchez le cordon d'alimentation.

Étape 2 : Étendez l'écran LCD face vers le bas sur une serviette ou une nappe.

Étape 3 : Démontez la base et le support du moniteur, voir « Démonter la base et le stand du moniteur » à la page 2-9.

Lagos g100000000000000000000000000000000000000000000000000000000000000000000000000000000

Étape 4 : Attachez le support de montage du kit de montage mural compatible VESA.

(distance de 100 mm x 100 mm), avec les vis de montage M4 x 10 mm.

VESA hole L00000

Étape 5 : Attachez l'écran LCD au mur en suivant les instructions fournies avec le kit de montage mural. A utiliser seulement avec un support de montage mural listé UL avec un poids/une charge minimale: 8kg

Remarque :

Lorsque vous utilisez un bras flexible, n'inclinez pas le moniteur par plus de 5 degrés vers le bas.

La machine ne prend pas en charge la rotation de l'écran à 180°.

Chapitre 3. Informations de référence

Cette section contient les spécifications du moniteur, des instructions pour installer manuellement le pilote du moniteur et des informations de dépannage.

Spécifications du moniteur

Tableau 3-1. Spécifications du moniteur pour le modèle de type L24-4e

Dimensions Profondeur	180 mm (7,09 pouces)
	Hauteur 400 mm (15,75 pouces)
	Largeur 539,8 mm (21,25 pouces)
Support Angle Plage: -5° à 22°
Montage VESA Supporté	100 mm x 100 mm (3,94 pouces x 3,94 pouces)
Image Taille d'image visible	604,5 mm (23,8 pouces)
	Hauteur maximale 527,04 mm (20,74 pouces)
	Largeur maximale 296,46 mm (11,67 pouces)
	Taille des pixels 0,2745 mm × 0,2745 mm (0,01 pouces)
Prise d'alimentation Tension d'alimentation Courant d'alimentation max		100-240 V CA1,5 A
Consommation électriqueRemarque : La consommation électrique prend en compte le moniteur et l'alimentation combinés.Remarque : La consommation électrique typique est testée dans la configuration par défaut du menu OSD.	Fonctionnement normal	< 19 W (Max)< 16 W (typique)
	Veille/Suspension	< 0,5 W
	Éteint < 0,3 W à 100 V CA et 240 V CA
Entrée vidéo (Analogique)	Interface	VGA
	Signal d'entrée	Raccordement direct analogique, 75 ohms 0,7V
	Adressabilité horizontale	1920 pixels (Max)
	Adressabilité verticale	1080 lignes (Max)
	Fréquence d'horloge	210 MHz (Max)
HDMI Interface HDMI
	Signal d'entrée VESA TMDS (Panel LinkTM)
	Adressabilité horizontale 1920 pixels (Max)
	Adressabilité verticale 1080 lignes (Max)
	Fréquence d'horloge 240 MHz (Max)
Communications VESA DDC/CI
Modes d'affichages supportés	Fréquence horizontale 30 kHz – 115 kHz
	Fréquence verticale 48 Hz – 100 Hz
	Résolution native 1920 x 1080 / 60 Hz
Température Utilisation	0°C à 40°C (32°F à 104°F)
	Stockage -20°C à 60°C (-4°F à 140°F)
	Expédition -20°C à 60°C (-4°F à 140°F)
Humidité	Utilisation 10% à 80% sans condensation
	Stockage 5% à 95% sans condensation
	Expédition 5% à 95% sans condensation

Guide de dépannage

Si vous avez des problèmes pendant l'installation ou l'utilisation de votre moniteur, essayez de les résoudre vous-même. Avant d'appeler votre fournisseur ou Lenovo, essayez les actions recommandées ci-dessous pour résoudre votre problème.

Tableau 3-2. Guide de dépannage

Problème Cause probable Actions recommandées Référence
Les mots « Hors plage » s'affichent sur l'écran et le témoin d'alimentation clignote en blanc.	Le système est réglé sur un mode d'affichage qui n'est pas pris en charge par le moniteur.	• Si vous remplacez un ancien moniteur, reconnectez-le et ajustez le mode d'affichage dans la plage spécifiée pour votre nouveau moniteur.• Si vous utilisez un système Windows, redémarrez l'ordinateur en mode de sécurité puis sélectionnez un mode d'affichage supporté pour votre ordinateur.• Si ces choix ne fonctionnent pas, contactez le Centre d'assistance clientèle.	« Sélection d'un mode d'affichage supporté » à la page 2-7
La qualité de l'image n'est pas acceptable.	Le câble de signal vidéo n'est pas correctement branché sur le moniteur ou sur l'ordinateur.	Assurez-vous que le câble de signal est correctement branché sur le système et sur le moniteur.	« Connexion et mise en marche de votre moniteur » à la page 1-6
	Le réglage des couleurs est incorrect.	Choisissez un autre réglage des couleurs dans le menu OSD.	« Réglage de l'image de votre moniteur » à la page 2-3
	La fonction de réglage automatique d'image n'a pas été exécutée.	Exécutez le réglage automatique d'image.	« Réglage de l'image de votre moniteur » à la page 2-3
Le voyant d'alimentation est éteint et il n'y a aucune image.	• Le bouton d'alimentation du moniteur n'est pas allumé.• Le cordon d'alimentation est mal branché ou détaché.• La prise de courant ne marche pas.	• Assurez-vous que le cordon d'alimentation est correctement branché.• Vérifiez que la prise de courant est sous tension.• Allumez le moniteur.• Essayez d'utiliser un cordon d'alimentation différent.• Essayez d'utiliser une prise de courant différente.	« Connexion et mise en marche de votre moniteur » à la page 1-6
L'écran est vide et le voyant d'alimentation est orange.	Le moniteur est en mode Veille/ Suspension.	• Appuyez sur une touche du clavier ou bougez la souris pour le réactiver.• Vérifiez les paramètres des options d'alimentation de votre ordinateur.	« Comprendre la fonction d'économie d'énergie » à la page 2-8
Le voyant d'alimentation est orange mais il n'y a aucune image	Le câble de signal vidéo est desserré ou débranché du système ou du moniteur.	Vérifiez que le câble vidéo est correctement connecté au système.	« Connexion et mise en marche de votre moniteur » à la page 1-6
	Les réglages de la luminosité et du contraste du moniteur sont au minimum.	Ajustez les réglages de la luminosité et du contraste du moniteur avec le menu OSD.	« Réglage de l'image de votre moniteur » à la page 2-3
Un ou plusieurs des pixels apparaît décoloré	Ceci est une caractéristique de la technologie d'affichage à cristaux liquides et n'est pas un défaut de fabrication.	S'il y a plus de cinq pixels ne marchant pas, contactez le Service clientèle.	« Annexe A. Service et support » à la page A-1
• Lignes floues dans le texte ou image trouble.• Lignes horizontales ou verticales dans l'image.	• Le réglage d'image n'a pas été optimisé• Le réglage des Propriétés d'affichage de votre système n'a pas été optimisé.	Réglez les paramètres de résolution de votre système pour qu'ils correspondent à la résolution native de ce moniteur : 1920 x 1080 à 60 Hz.	« Réglage de l'image de votre moniteur » à la page 2-3
		Exécutez le réglage automatique d'image. Si le réglage automatique de l'image ne résout pas le problème, exécutez un réglage manuel d'image.	« Sélection d'un mode d'affichage supporté » à la page 2-7
		En résolution native, vous pouvez optimiser encore d'avantage l'affichage en ajustant le paramètre Dots Per Inch (DPI, points par pouce) de votre système.	Voir la section Avancé des propriétés d'affichage de votre système.

Installation manuelle du pilote du moniteur

Vous trouverez ci-dessous les étapes pour installer manuellement le pilote du moniteur sous Microsoft Windows 10, Microsoft Windows 11.

1. Éteignez l'ordinateur et tous les périphériques connectés.
2. Assurez-vous que le moniteur est correctement connecté.
3. Allumez le moniteur et l'unité système. Attendez que votre ordinateur ait fini de démarrer le système d'exploitation Windows.
4. Depuis le site Web de Lenovo https://pcsupport.lenovo.com/solutions/l24_4e, recherchez le pilote de moniteur correspondant et téléchargez-le sur le PC auquel ce moniteur est connecté (par exemple un ordinateur de bureau).
5. Cliquez avec le bouton droit de la souris sur le bouton Start (Démarrer) de Windows sur le bureau, puis cliquez sur Device Manager (Gestionnaire de périphériques) et double-cliquez sur Monitor (Moniteur).
6. Double-cliquez sur Generic Monitor (Moniteur générique).
7. Cliquez sur l'onglet Driver (Pilote).
8. Cliquez sur Update Driver (Mettre à jour le pilote), puis cliquez sur Browse Computer to find the driver (Naviguer l'ordinateur pour trouver le pilote).
9. Cliquez sur Let me pick from a list of available divers on my computer (Choisir parmi une liste de pilotes de périphériques sur mon ordinateur).
10. Cliquez sur le bouton Have Disk... (Disque fourni...). En cliquant sur le bouton Browse (Parcourir), parcourez et pointez le chemin suivant : X:\Monitor Drivers\Windows (où X désigne « le dossier dans lequel le pilote téléchargé se situe » (tel qu'un bureau))
11. Sélectionnez le fichier I24-4e.inf, cliquez sur le bouton Open (Ouvrir). Cliquez sur le bouton OK.
12. Dans la nouvelle fenêtre, sélectionnez L24-4e et cliquez sur Next (Suivant).
13. Une fois l'installation terminée, supprimez tous les fichiers téléchargés et fermez toutes les fenêtres.
14. Redémarrez le système. Le système sélectionne automatiquement le taux de rafraîchissement et les profils de couleur correspondants.

Remarque : Sur les moniteurs LCD, contrairement aux moniteurs CRT, un taux de rafraîchissement plus élevé n'améliore pas la qualité d'affichage. Lenovo recommande que vous utilisez la résolution 1920 x 1080 avec un taux de rafraîchissement de 60 Hz, ou 640 x 480 avec un taux de rafraîchissement de 60 Hz.

Annexe A. Service et support

Les informations suivantes décrivent le support technique qui est disponible pour votre produit, pendant la période de garantie ou la durée de vie du produit. Reportez-vous à votre Déclaration de garantie limitée Lenovo pour une explication complète des termes de la garantie Lenovo.

Enregistrer votre choix

Enregistrez votre produit pour recevoir des informations sur les services et le support du produit ainsi que des accessoires informatiques gratuits ou avec une réduction. Visitez: http://www.lenovo.com/support

Support technique en ligne

Une assistance technique en ligne est disponible pendant la durée de vie de votre produit sur le site Web d'assistance Lenovo à l'adresse http://www.lenovo.com/support

Pendant la période de garantie, une assistance est également disponible pour le remplacement du produit ou l'échange des composants défectueux, une assistance est disponible pour le remplacement ou l'échange des composants défectueux. De plus, si votre option est installée sur un ordinateur Lenovo, vous pourriez avoir droit au service à votre emplacement. Votre représentant de support technique peut vous aider à déterminer la meilleure alternative.

Support technique par téléphone

Le support d'installation et de configuration, via le Centre de service clientèle, sera disponible jusqu'à 90 jours après que l'option a été retirée du marché. Après cette période, le support sera annulé ou sera payant, à la seule discrétion de Lenovo. Un support additionnel sera aussi disponible, pour un frais nominal.

Avant de contacter un représentant de support technique de Lenovo, assurez-vous de bien avoir les informations suivantes avec vous :le nom et le numéro de l'option, la preuve d'achat, la marque de l'ordinateur, le modèle, le numéro de série et le manuel, les mots exacts de tout message d'erreur, la description du problème et les informations de configuration des périphériques et des logiciels de votre système.

Votre représentant de support technique voudra peut-être vous guider à travers le problème étape par étape sur l'ordinateur pendant l'appel.

Les numéros de téléphones sont sujets à des modifications sans préavis. La liste des numéros les plus récents du Support de Lenovo est disponible sur : http://www.lenovo.com/support

Pays ou région Numéro de téléphone
Chine 400-990-8888
Afrique du Sud 80098	2393
Argentine 0800-444-2	722 (Espagnol)
Australie 1300-557-073
Autriche 800295730 (Allemand)
Belgique 80076524 (Français, Hollandais)
Bolivie 800-100-764 (Espagnol)

Annexe B. Avis

Lenovo ne propose pas les produits, services et dispositifs évoqués dans ce document dans tous les pays. Consultez votre représentatif de Lenovo pour plus d'informations sur les produits et les services actuellement disponibles dans votre région. Toute référence à un produit, programme ou service de Lenovo ne signifie pas qu'il doit s'agir exclusivement d'un produit, programme ou service de Lenovo. Tout produit, programme ou service de même fonctionnalité ne disposant pas de la propriété intellectuelle de Lenovo peut être utilisé à sa place. De plus, l'utilisateur est aussi responsable d'évaluer et de vérifier le fonctionnement de tout autre produit, programme ou service.

Lenovo peut utiliser des brevets ou des brevets en instance pour protéger certaines parties de ce manuel. La possession de ce manuel ne vous confère aucun droit à ces brevets. Vous pouvez envoyer vos demandes de licence, en écrivant à :

Certaines juridictions n'autorisent pas les clauses de non-responsabilité de garanties expresses ou implicites dans certaines transactions, c'est pourquoi ce propos ne s'applique pas à vous.

Ce manuel peut contenir des erreurs typographiques ou des erreurs techniques. Nous mettons régulièrement à jour le contenu de ce manuel; ces changements seront incorporés dans les nouvelles versions de ce manuel. Lenovo se réserve le droit d'ajouter des améliorations et/ou des modifications dans le(s) produit(s) et/ou le(s) programme(s) décrits dans ce manuel, à tout moment et sans préavis.

Les produits décrits dans ce manuel ne sont pas conçus pour être utilisés dans un système de, ou comme appareil de support artificiel de vie, où un mal fonctionnement pourrait causer des blessures ou même la mort. Les informations contenues dans ce manuel n'affectent et ne modifie en aucun cas les caractéristiques techniques ou les garanties de Lenovo. Aucune partie de ce manuel ne doit être considérée comme une garantie implicite ou explicite ou une assurance sous les droits de propriété intellectuelle de Lenovo ou d'un tiers. Toutes les informations contenues dans ce document ont été obtenues dans des environnements spécifiques et sont présentées à titre d'illustrations. Le résultat peut varier en fonction de l'environnement d'utilisation.

Lenovo pourra utiliser ou diffuser les informations que vous fournissez, de la façon qu'il croit appropriée et sans aucune obligation envers vous.

Toutes les références dans ce manuel à des sites Web n'appartenant pas à Lenovo sont fournies à titre indicatif seulement et cela n'indique en aucun cas une approbation du contenu de ces sites Web. Le contenu de ces sites Web ne fait pas partie du contenu de ce produit Lenovo et l'utilisation de ces sites Web est à votre propre risque.

Toutes les données de performances indiquées ici ont été déterminées dans un environnement contrôlé. En conséquence, les résultats peuvent varier en fonction de l'environnement d'utilisation. Certaines mesures ont été faites sur des systèmes en cours de développement et il n'y a donc aucun garantie que ces mesures seront les mêmes sur tous les systèmes sur le marché. De plus, certaines mesures ont été obtenues par extrapolation. Les résultats actuels peuvent varier. Les utilisateurs de ce document doivent vérifier les données applicables à leur environnement spécifique.

Informations de recyclage

Lenovo encourage les propriétaires d'équipements de technologie de l'information (TI) à recycler leur équipement en fin de vie de manière responsable. Lenovo offre une grande variété de programmes et de services pour aider les propriétaires d'équipement à recycler leur produits TI. Pour plus d'informations concernant le recyclage des produits Lenovo, veuillez consulter :

http://www.lenovo.com/recycling

環境配慮に関して

Collecte et recyclage d'un ordinateur ou d'un moniteur Lenovo usagé

Si vous êtes employé par une entreprise et souhaitez évacuer un ordinateur ou un moniteur Lenovo appartenant à cette entreprise, vous devez respecter la Loi pour la Promotion d'une Utilisation Responsable des Ressources. Les ordinateurs et les moniteurs sont classés comme déchets industriels et doivent être évacués correctement par une entreprise d'évacuation de déchets industriels certifiée par les autorités locales. Dans le respect de la Loi pour la Promotion d'une Utilisation Responsable des Ressources, Lenovo Japon propose, par son PC, des services de collecte et de recyclage pour la collecte, la réutilisation et le recyclage d'ordinateurs et de moniteurs usagés. Pour plus de détails, rendez-vous sur le site Web de Lenovo à l'adresse :

https://www.lenovo.com/jp/ja/services_warranty/recycle/pcrecycle/. Conformément à la loi pour la promotion de l'utilisation efficace des ressources, la collecte et le recyclage par le fabricant des ordinateurs personnels et des moniteurs a commencé le 1er octobre 2003. Ce service est proposé gratuitement pour les ordinateurs personnels vendus après le 1er octobre 2003. Pour plus de détails, rendez-vous sur le site Web de Lenovo à l'adresse : https://www.lenovo.com/jp/ja/services_warranty/recycle/personal/.

Mise au rebut des composants d'ordinateurs Lenovo

Certains produits d'ordinateurs vendus au Japon peuvent utiliser des composants contenant des métaux lourds ou des substances nuisibles pour l'environnement. Afin d'évacuer correctement les composants usagés, comme les circuits imprimés ou les lecteurs, veuillez suivre les méthodes décrites ci-dessus de collecte et de recyclage d'ordinateurs ou de moniteurs usagés.

Marques déposées

Les termes suivants sont des marques commerciales déposées de Lenovo aux États-Unis et/ou dans d'autres pays:

Lenovo

Le logo de Lenovo

ThinkCentre

ThinkPad

ThinkVision

Microsoft, Windows et Windows NT sont des marques déposés du groupement d'entreprises Microsoft.

Les autres noms de produit, d'entreprise ou de service mentionnés dans ce document peuvent être des noms de marque ou des marques déposées appartenant à d'autres entreprises.

Cordons d'alimentation et adaptateurs secteur

Utilisez uniquement les cordons d'alimentation et les adaptateurs secteur fournis par le fabricant du produit. N'utilisez pas le cordon d'alimentation CA pour d'autres appareils.
