DV9082 - Enregistreur vidéo numérique Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur vidéo numérique (DVR)
Marque	Lorex
Modèle	DV9082
Dimensions	325 mm x 255 mm x 55 mm
Poids	Environ 1,5 kg (estimation)
Alimentation	Adaptateur secteur 12 V CC, entrée 100-240 V CA
Résolution vidéo maximale	4K via HDMI
Nombre de canaux	8 ou 16 canaux (selon variante)
Ports vidéo	HDMI (4K), VGA (1080p), entrées vidéo BNC pour caméras
Ports audio	Entrée/sortie audio RCA
Ports USB	3 ports USB (souris, sauvegarde)
Connectivité réseau	Ethernet RJ-45 pour accès à distance et mises à jour
Fonctions principales	Enregistrement continu ou sur détection, lecture, sauvegarde USB, dissuasion avec lumière et sirène, contrôle PTZ, accès à distance via application
Dissuasion	Lumière d'avertissement et sirène pour caméras compatibles, activation manuelle ou automatique sur détection de mouvement
Stockage	Disque dur intégré (capacité non spécifiée, généralement 1 To ou plus)
Mise à jour firmware	Automatique via Internet ou manuelle depuis le site Lorex
Température de fonctionnement	0°C à 40°C (estimation standard)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Mot de passe utilisateur obligatoire, mise à jour régulière du firmware, connexion sécurisée
Pièces détachées et réparabilité	Disque dur remplaçable, adaptateur secteur fourni. Contactez le support Lorex pour les pièces.
Informations générales	Utilisation intérieure, compatible avec caméras MPX 4K, garantie constructeur standard

FOIRE AUX QUESTIONS - DV9082 Lorex

Comment connecter les caméras à l'enregistreur ?

Connectez chaque caméra à l'une des entrées vidéo BNC à l'arrière de l'enregistreur. Utilisez un seul tronçon de câble par caméra (pas de rallonges en série). Pour la compatibilité, consultez lorex.com/compatibility.

Comment régler la date et l'heure ?

Faites un clic droit en visionnement en direct, allez dans Main Menu > Setting > General > Date & Time. Saisissez l'heure, choisissez le fuseau horaire et cochez DST pour l'heure d'été. Optionnellement, activez NTP pour une synchronisation automatique via Internet.

Comment sauvegarder des enregistrements sur une clé USB ?

Insérez une clé USB sur un port de l'enregistreur. Faites un clic droit, allez dans Main Menu > Backup. Choisissez le type, les canaux, la plage horaire et le format. Cliquez sur Add, cochez les fichiers, puis Start ou utilisez Onekey Backup.

Comment mettre à jour le micrologiciel ?

Lorsqu'une mise à jour est disponible, une notification apparaît au démarrage. Cliquez sur OK pour télécharger et installer. Ne coupez pas l'alimentation pendant l'installation. Les mises à jour automatiques nécessitent une connexion Internet haute vitesse.

Comment activer la dissuasion automatique (lumière et sirène) ?

Dans Main Menu > Setting > Event > Motion > Deterrence, sélectionnez le canal de la caméra, cochez Enable, définissez la zone active et le calendrier. Réglez la durée de la lumière et le mode (continu ou stroboscopique). Cliquez sur Apply.

Comment lire des enregistrements ?

Faites un clic droit et cliquez sur Playback. Connectez-vous avec votre mot de passe. Sélectionnez la date dans le calendrier, les canaux souhaités et l'heure sur la barre de lecture. La lecture commence à l'heure choisie.

Que faire si j'oublie mon mot de passe ?

Le mot de passe est défini lors de la première configuration. Notez-le dans un endroit sûr. En cas d'oubli, contactez le support Lorex. Il n'est pas possible de réinitialiser sans intervention technique.

Puis-je utiliser des caméras d'autres marques ?

L'enregistreur est optimisé pour les caméras Lorex MPX. Pour d'autres marques, vérifiez la compatibilité sur lorex.com/compatibility. Certaines fonctionnalités (dissuasion, PTZ) peuvent ne pas fonctionner.

Comment accéder à mon enregistreur à distance ?

Assurez-vous que l'enregistreur est connecté à Internet via le câble Ethernet. Téléchargez l'application Lorex (PC, smartphone). Utilisez l'identifiant de périphérique et le mot de passe pour vous connecter. Une connexion Internet avec 3,5 Mbps minimum est recommandée.

Quels sont les ports disponibles à l'arrière ?

Panneau arrière : entrées vidéo BNC pour caméras, ports audio (entrée/sortie), HDMI, VGA, 3 ports USB, port Ethernet, RS485 pour caméras PTZ, et entrée d'alimentation. Consultez le manuel complet pour plus de détails.

MODE D'EMPLOI DV9082 Lorex

Configuration physique de l'enregistreur et des paramètres essentiels du système

Séries DV900

Contenu de l'emballage

LOREX 4K Ultra MPX FN EBC

Enregistreur de vidéosurveillance numérique MPX 4 K
Télécommande

Souris USBCâble EthernetBloc d'alimentation

Dimensions

LOREX 325 mm / 12,8 po 255 mm / 10,0 po 55 mm 2,2 po

Besoin d'aide?

Rendez-vous sur notre site Web pour accéder aux mises à jour du logiciel et aux manuels d'instructions complets.

1

Visitez lorex.com

2

Recherchez le numéro de modèle de votre produit

3

Cliquez sur votre produit dans les résultats de la recherche

4

Cliquez sur l'onglet Downloads

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses spécifications et son prix sans préavis et sans aucune obligation. E60E. Tous droits réservés.

Configuration de votre enregistreur

Suivez les étapes ci-dessous pour procéder à la configuration physique de votre enregistreur.

Pour configurer votre enregistreur :

ÉTAPE 1 :

Connector les caméras*

ÉTAPE 2 :

Connecter le routeur*

ÉTAPE 3 :

Connector la souris

Connector un moniteur*

ÉTAPE 5 :

Connector l'adaptateur d'alimentation

Configuration de 8 canaux illustrée. Le configuration de 16 canaux auront le nombre respectif d'entrées vidéo.

Pour en savoir plus sur la compatibilité des cameras, consultez le site lorex.com/compatibility.

*Non inclus/vendus séparément.

Les panneaux arrière ci-dessous sont uniquement présentés à des fins d'illustration. Le panneau arrière de votre enregistreur peut paraître légèrement différent, avec tous les mêmes ports à des endroits différents.

ÉTAPE 1 :

Connector les caméras*

Connectez vos caméras (non fournies) à votre enregistreur.

REMARQUES :

• Le câble de rallonge doit être composé d'un seul tronçon de câble entre l'enregistreur et la caméra. Vous ne pouvez pas brancher plusieurs rallonges l'une à l'autre.
• Ce guide traite uniquement de la connexion des caméras à votre enregistreur de sécurité. Pour obtenir des instructions complètes sur l'installation de vos caméras, veuillez consulter la documentation de votre caméra sur lorex.com.

ÉTAPE 2 :

Connecter le routeur*

Connectez l'enregistreur à votre routeur à l'aide du câble Ethernet inclus.

Câble HDMI

REMARQUES : Pour recevoir les mises à jour automatiques du micrologiciel et permettre la visualisation à distance à l'aide d'applications informatiques et mobiles, une connexion Internet haute vitesse est requise (vitesse de téléchargement minimum de 3,5 Mbps). Toutes les autres fonctions du système peuvent être utilisées sans connexion Internet.

ÉTAPE 3 :

Connector la souris

Connectez la souris incluse au port USB sur l'enregistreur.

ÉTAPE 4 :

Connecter un moniteur*

Connectez l'enregistreur à un moniteur à l'aide du câble HDMI fourni ou d'un câble VGA (non fourni). Le port HDMI prend en charge une résolution allant jusqu'à 4K et le VGA, jusqu'à 1080 p.

REMARQUE : Pour optimiser la qualité de l'image, réglez la sortie vidéo de l'enregistreur en fonction de la résolution de votre moniteur.

ÉTAPE 5 :

Connector l'adaptateur d'alimentation

Utilisez l'adaptateur d'alimentation fourni pour connecter l'enregistreur à une prise de courant à proximité. Mettez l'enregistreur sous tension à l'aide de l'interrupteur d'alimentation situé sur le panneau arrière.

Vue d'ensemble des ports supplémentaires :

AUDIO VIDEO HDMI USB USB USB

Entrée et sortie audio

Connexion d'un microphone/haut-parleur*

RS485

des caméras PTZ*

REMARQUE : Pour obtenir des instructions complètes sur l'utilisation des ports supplémentaires, veuillez consulter le manuel d'instructions de votre enregistreur de sécurité sur lorex.com.

Une fois que vous avez terminé la configuration physique de votre enregistreur, suivez les étapes ci-dessous pour configurer les paramètres essentiels du système.

ÉTAPE 1 : Création d'un nouveau mot de passe

Lorsque vous utilisez votre système pour la première fois, vous serez invité à créer un nouveau mot depasse de six caractères.

Pour créer un nouveau mot de passe :

1. Connectez votre système conformément aux instructions figurant au début de ce guide.
2. Lorsque l'enregistreur s'allume, créez et confirmez votre nouveau mot de passe sécurisé. Désormais, ce mot de passe sera utilisé pour la connexion au système.

Notez le mot de passe ci-dessous et gardez-le dans un endroit sûr :

ÉTAPE 2 : Mise à jour du micrologiciel

Ce système bénéficie de mises à jour automatiques du micrologiciel pour des fonctionnalités améliorées. Il est nécessaire de mettre à jour votre système avec la dernière version du micrologiciel.

Pour mettre à jour le micrologiciel :

1. Au démarrage, une notification s'affichera demandant de mettre à jour le micrologiciel si une version plus récente est disponible. Cliquez sur OK pour effectuer la mise à jour.
2. Le système téléchargera et installera la mise à jour du micrologiciel. Attendez que la mise à jour du micrologiciel soit terminée. Le système peut redémarrer durant la mise à jour du micrologiciel.
   IMPORTANT : N'éteignez pas l'enregistreur et ne débranchez pas le câble d'alimentation pendant l'installation du micrologiciel.

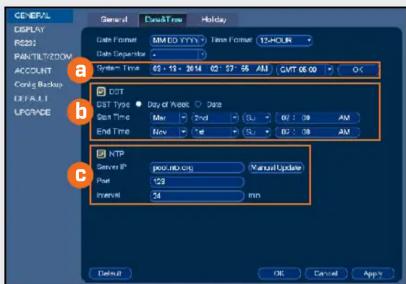

ÉTAPE 3 : Réglage de la date et de l'heure

Il est important de régler la bonne heure afin que l'horodatage soit précis sur les enregistrements.

Pour régler la date et l'heure :

1. Dans le visionnement en direct, faites un clic droit et puis cliquez sur Main Menu.
2. Connectez-vous avec le nom d'utilisateur du système (par défaut : admin) et votre nouveau mot de passe sécurisé.

3. Appuyez sur ✗ et choisissez Setting.

4. Cliquez sur General et sélectionnez l'onglet Date & Time.

a. Saisissez l'heure et choisissez le fuseau horaire, et cliquez sur OK.
b. Cochez DST afin d'activer automatiquement les mises à jour de l'heure avancée.
c. [Optionnel] Cochez NTP pour synchroniser le système avec un serveur temporel Internet. Cliquez sur Manual Update pour actualiser l'heure instantanément.
REMARQUE : Une connexion Internet permanente est requise pour utiliser le service NTP.

GENERAL CNSAT Time Holiday Date Format: MMCC 0YY-1 - Time Format: 15HOUR Date Comparison Value: System Time: 05 - 15 - 2014 05 - 07 - 08 AM CVT:06:00 CCT CST Type: Day of Next, Data Set Time: Mar End Time: 00:00 AM End Time: Nov End Time: 00:00 AM NTP Server IP: pcc.stp.csg Manual Update Pint: 123 mm Interval: 54 mm Default OK Cancel Apply

1. Cliquez sur Apply pour sauvegarder les changements.

ÉTAPE 4: Configuration des paramètres de dissuasion

Définissez les préférences pour le déclenchement automatique de la lumière d'avertissement sur les caméras de dissuasion Lorex compatibles. Pour voir la liste complète des caméras de dissuasion compatibles, consultez lorex.com/compatibility.

Pour configurer la dissuasion automatique à l'aide du enregistreur :

1. Dans la vue en direct, cliquez droit et puis cliquer sur Main Menu.

2. Connectez-vous avec le nom d'utilisateur du système (par défaut : admin) et votre nouveau mot de passe sécurisé.

3. Cliquez et sélectionnez Setting

4. Cliquez sur Event > Motion > Deterrence (voir la Figure 1).

5. Sélectionnez le canal de la caméra de dissuasion à configurer à côté de Camera.

6. Cliquez sur la case Enable pour que la lumière d'avertissement de dissuasion se déclenche automatiquement.

7. Cliquez sur Setup à côté de Area pour définir la zone active pour la dissuasion automatique :

- L'image de la caméra apparaît avec une grille de boîtes vertes sur le dessus. La zone verte est la zone active pour la dissuasion.

- Cliquez ou cliquez et faites glisser pour ajouter/supprimer la zone de la grille rouge.

- Dans la Figure 2, seul le mouvement autour de la porte déclenchera un voyant d'avertissement.

- Cliquer à droite lorsque terminé.

1. Cliquez sur Setup à côté de Schedule pour définir un calendrier au cours duquel la dissuasion automatique sera utilisée :

• L'horaire par défaut est actif pendant la nuit, entre 17h et 7h.

• Cliquez à droite lorsque terminé.

1. Cliquez sur Warning Light pour définir les préférences du voyant d'avertissement :

- Entrez une heure d'activation de la lumière blanche jusqu'à 30 secondes.

- Sélectionnez Warning Light pour une lumière soutenue ou Strobe pour une lumière clignotante.

- Cliquez sur OK pour enregistrer les changements.

1. Cliquez sur Apply pour enregistrer les changements.

Pour activer les fonctionnalités de dissuasion manuellement :

Appuyez et maintenez enfoncé ESC sur le panneau avant pendant 5 secondes. Des feux d'avertissement et des sirènes seront activés pour toutes les caméras de dissuasion connectées.

Appuyez et maintenez pendant 5 secondes.

Depuis l'affichage en direct, passez la souris près du haut d'une chaîne pour afficher le menu Mini. Cliquez sur pour activer le voyant ou cliquez sur pour activer la sirène.

Maintenant que vous avez configuré votre enregistreur, consultez les sections suivantes pour en savoir plus sur l'utilisation de votre système.

Référence : Utilisation du menu rapide

Cliquer avec le bouton droit n'importe où sur l'écran de visionnement en direct pour ouvrir le menu rapide.

View 1 View 4 View 8 View 9 Pan Tilt Zoom Camera Setting Info Sequence Disable Beep Playback Manual Main Menu

a. Sélectionner caméra/visionnement en direct.

b. Contrôle des caméras PTZ (non incluses).

c. Ajuster les réglages de la couleur et de l'image de la caméra.

d. Afficher les informations du système.

e. Démarrer/arrêter le mode séquence.

f. Désactiver l'alarme sonore.

g. Chercher et lecture des enregistrements.

h. Ouvrir les contrôles d'enregistrement manuel.

i. Ouvrir le menu principal.

Référence : Utilisation de la souris

1. CLIC GAUCHE :

- En mode d'écran partagé : Cliquez sur un canal individuel pour le visionner en mode plein écran. Cliquez dessus à nouveau pour retourner au mode d'affichage d'écran partagé.

- Lors de la navigation entre les menus : Cliquez pour ouvrir une option de menu.

2. CLIC DROIT :

- Lors du visionnement en direct : Cliquez avec le bouton droit n'importe où sur l'écran pour ouvrir le menu rapide.

- Lors de la navigation entre les menus : Cliquez avec le bouton droit pour sortir des menus.

3. ROULETTE DE DÉFILEMENT :

- Lors du visionnement en direct : Utilisez la roulette de défilement afin de faire un zoom avant et arrière.

REMARQUE : Pendant le visionnement en direct, passez le curseur de la souris au-dessus de l'écran pour ouvrir la barre de navigation. Déplacez le curseur de la souris en l'éloignant du dessus de l'écran pour fermer la barre de navigation.

1 2 3

Référence : Accès rapide à l'information du système

Pour ouvrir rapidement une fenêtre qui affiche des informations essentielles sur le système, telles que l'identifiant de périphérique, le numéro de modèle, la version du micrologiciel et l'adresse IP :

- Appuyez sur le bouton ENTER sur le panneau avant.

OU

- Ouvrez le Menu rapide en cliquant sur le bouton droit de votre souris et cliquez sur Info. Si demandé, entrez le nom d'utilisateur du système (par défaut : admin) et votre nouveau mot de passe sécurisé.

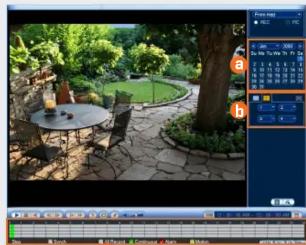

Référence : Lecture et recherche

Rechercher et lire des enregistrements vidéo depuis le disque dur.

Rechercher et lire des enregistrements :

1. Depuis le visionnement en direct, faites un clic droit, puis cliquez sur Playback.

2. Connectez-vous avec le nom d'utilisateur du système (par défaut : admin) et votre nouveau mot de passe sécurisé.

3. Configurez les éléments suivants :

a. Dans le calendrier à droite, sélectionner la date de lecture.
b. Utilisez les menus déroulants afin de sélectionner les canaux que vous désirez reproduire. Cliquez sur les options d'affichage pour faire la lecture de plusieurs canaux en même temps.
c. Cliquez sur la barre de vidéo pour sélectionner la durée de reproduction La lecture débute à l'heure sélectionnée.

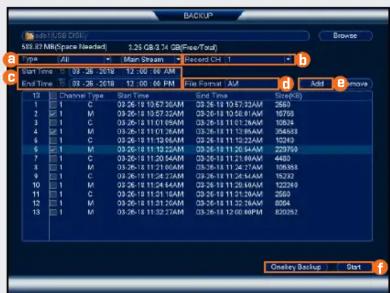

Référence : Sauvegarde

Sauvegarder des enregistrements sur une clé USB (non fournie).

Sauvegarder des enregistrements :

1. Insérez une clé USB portable (non fournie) dans un port USB libre de l'enregistreur.
2. À partir du visionnement en direct, faites un clic droit, puis cliquez sur Main Menu.

3. Connectez-vous avec le nom d'utilisateur du système (par défaut : admin) et votre nouveau mot de passe sécurisé.

4. Cliquez sur 📋, puis cliquez sur BACKUP.

5. Configurez les éléments suivants :

a. Choisissez le type et la qualité des enregistrements à rechercher.

b. Choisissez le ou les canaux où chercher.

c. Sélectionnez l'heure du début et l'heure de la fin de votre recherche.

d. Choisissez un format de fichier pour vos fichiers sauvegardés.

e. Cliquez sur Add pour afficher les enregistrements qui correspondent à votre recherche.

f. Cochez les cases à côté des enregistrements que vous voulez sauvegarder, puis cliquer sur Start. Vous pouvez également cliquer sur Onekey Backup pour sauvegarder tous les fichiers qui correspondent à votre recherche.

BACUP SIB 21MB (square header): 1.20 GB 3.74 GB(Free/Tool) Time All Main Stream Present Ctrl 1 Start Time: 09:26:2018 12:00:00 AM End Time: 09:26:2018 12:00:00 PM File Format: AM Add Remove 13 Channel Time Start Time Set Time Size(D) 1 C 03-05-10 10:27:22AM 03-25-10 10:27:22AM 2653 2 1 M 09-05-10 10:27:22AM 03-25-10 10:27:22A 10755 3 1 C 03-05-10 11:01:04AM 03-25-10 11:01:26AM 10624 4 1 M 09-05-10 11:01:24AM 03-25-11 11:01:86AM 26468 5 1 C 03-05-10 11:26:44AM 03-25-11 11:26:44A 10243 6 1 M 09-05-10 11:26:44AM 03-25-11 11:26:44A 25790 7 1 C 03-05-10 11:26:44AM 03-25-10 11:27:86M 4480 8 1 M 09-05-10 11:27:44AM 03-25-10 11:27:27M 10688 9 1 C 03-05-10 11:27:44AM 03-25-11 11:27:44M 2653 10 1 M 09-05-10 11:24:44AM 03-25-10 11:26:46M 132240 11 C 03-05-10 11:21:44M 03-25-10 11:26:46M 2563 12 1 M 09-05-10 11:31:54AM 03-25-10 11:32:26M 8554 13 1 M 09-05-10 11:32:72AM 03-25-10 12:00:86PM 835992 Onset Backup Sort f
