MODE D'EMPLOI ERMTL3 ErgoAV

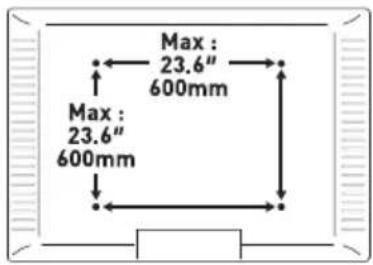

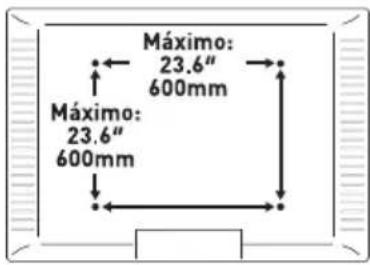

Vérifiez la compatibilité du motif VESA
200 x 100mm 200 x 400mm 400 x 200mm
200 x 200mm 300 x 200mm 400 x 300mm
200 x 300mm 300 x 300mm 400 x 400mm
Maximum/Minimum :
600 x 600mm (23.6 x 23.6") 600 x 600mm
200×100mm(7.9×3.9")
Si ce support n'est pas compatible, veuillez contacter le support produit.
2
Vérifiez la charge maximale


AVERTISSEMENT
NE PAS dépasser la charge maximale. L'utilisation avec des produits plus lourds que la charge maximale peut entraîner une défaillance du support et de ses accessoires, entraînant d'éventuels dommages et/ou blessures.
Si votre téléviseur pèse plus, ce support n'est PAS compatible.
3
Vérifier le type de mur

NE PAS installer dans une cloison sèche seule.
Montants en bois
(avec cloisons sèches)

Murs en béton et en
blocs de béton

Outils nécessaires (non inclus)

Perceuse électrique

Crayon

Tournevis Phillips

Niveau

Mètre ruban

1/2" (13mm) Clé à douille
Pour les murs à montants en bois

Détecteur de goujons

Ailette

7/32" (5.5mm) Foret à bois
Pour murs en béton et en blocs de béton

Marteau

3/8" (10mm) Foret à béton
5
Consignes De Securite Importantes
DANGER : Veuillez lire attentivement toutes les instructions avant de tenter l'installation. Si vous NE comprenez PAS les instructions ou si vous avez des questions ou des préoccupations, veuillez appeler le support technique ou envoyer un e-mail au service client.
⚠️ ATTENTION : Évitez les risques de blessures personnelles et de dommages matériels !
⚠ AVERTISSEMENT : Toutes les fixations doivent être fermement serrées !
- Ce support ne peut être installé que sur des montants en bois, des murs en béton et en blocs de béton. NE PAS installer uniquement sur des cloisons sèches.
- Le mur doit être capable de supporter quatre fois le poids du téléviseur et du support combinés.
- Ce produit contient de petites pièces pouvant présenter un risque d'étouffement.
- N'utilisez PAS ce produit à des fins qui ne sont PAS explicitement spécifiées dans ce manuel.
NE PAS dépasser la capacité de poids maximale. Nous ne sommes pas responsables des dommages ou blessures causés par un assemblage incorrect, un montage inapproprié ou une utilisation inappropriée.
- Utilisez ce système de montage uniquement pour l'usage auquel il est destiné, comme décrit dans ces instructions. NE PAS utiliser d'accessoires non recommandés par le fabricant.
• NE PAS utiliser à l'extérieur.
- Acheminez correctement les cordons et les câbles pour éviter les dommages mécaniques.
CONSERVEZ CES INSTRUCTIONS


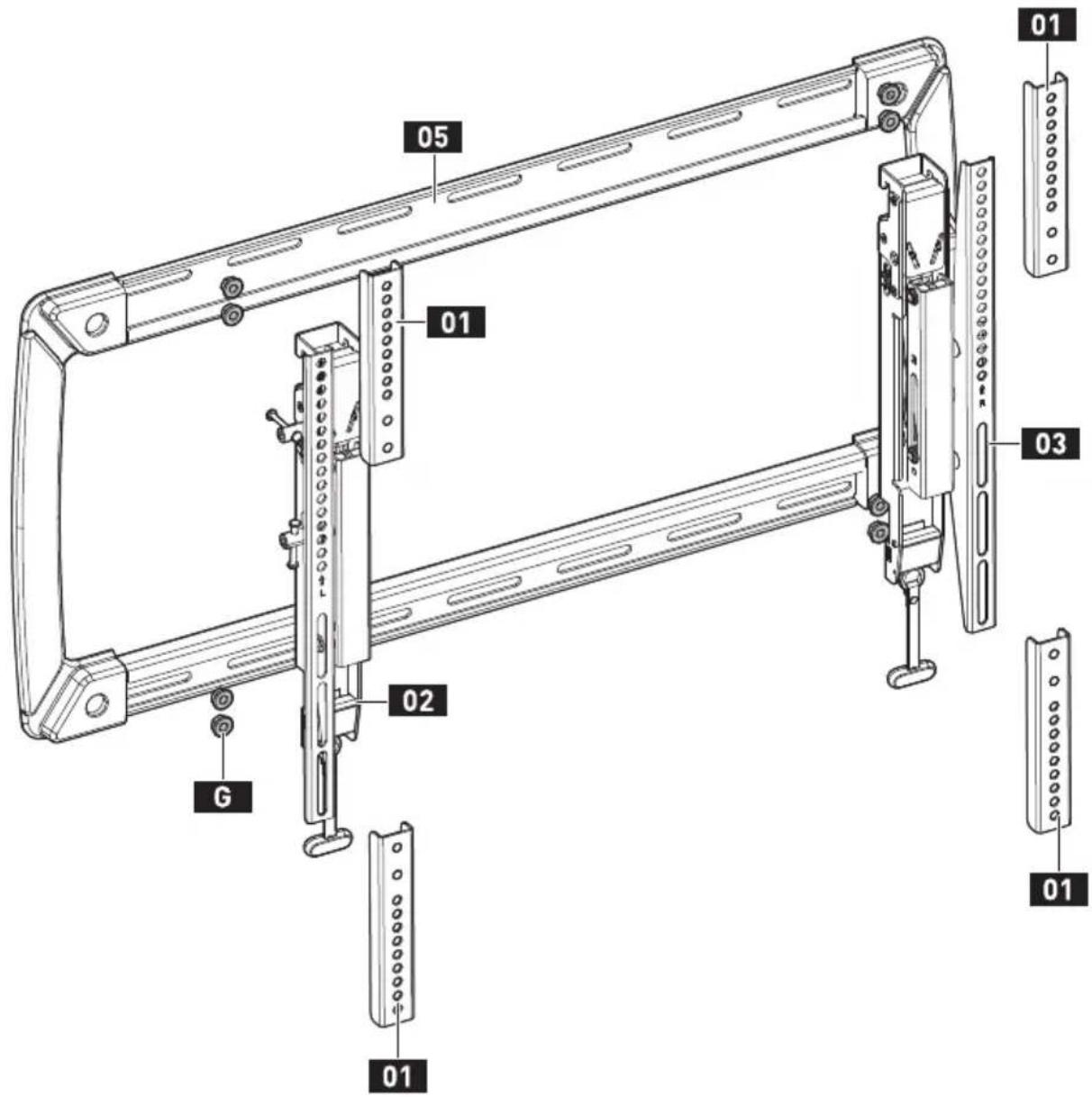

01 05 01 03 02 G 01 01
01 Support d'extension
02 L Support TV
03 R Support TV
04 Gabarit de Plaque Murale
05 Plaque Murale
G Écrou
INSTALLATION
Pièces et matériel fournis pour l'Étape 1

Support d'extension
01 x 4

Écrou
G x 8

ÉTAPE 1 Fixez les supports d'extension aux supports de TV (Optionnel)
Pour un VESA vertical supérieur à 400 mm
Tout le matériel inclus dans ce paquet ne sera pas en utilisation.

M4/M5
Rondelle
B1 × 4

M6/M8
Rondelle
B2 × 4

L2.5mm
Entretoise
F1 x 8

L10mm
Entretoise
F2 x 4

L22mm
Entretoise
F3 x 4
M4

M4 x 12mm
Boulon TV
C1 x 4

M4 x 30mm
Boulon TV
C2 x 4
M8

M8 x 15mm
Boulon TV
E1 × 4

M8 x 35mm
Boulon TV
E2 × 4
M6

M6 x 15mm
Boulon TV
D1 × 4

M6 x 35mm
Boulon TV
D2 × 4

ÉTAPE 2 Attachement du support TV à votre téléviseur

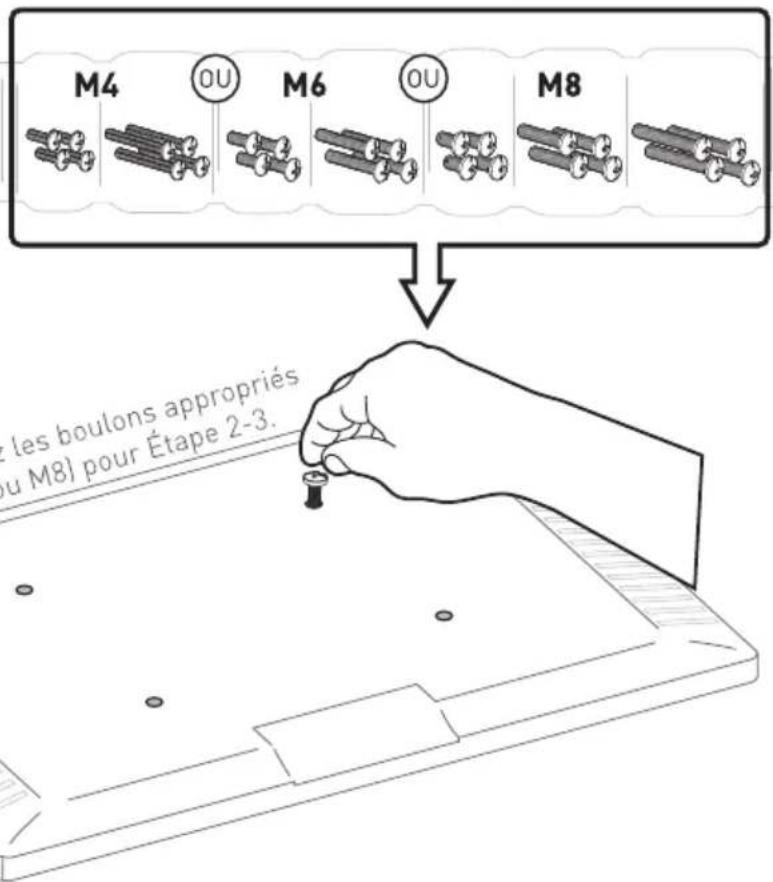

2-1 Sélectionnez les Boulons tv
Le diamètre correct du boulon se filettera en douceur dans votre TV.
La profondeur des trous du dessus et du fond peut différer.

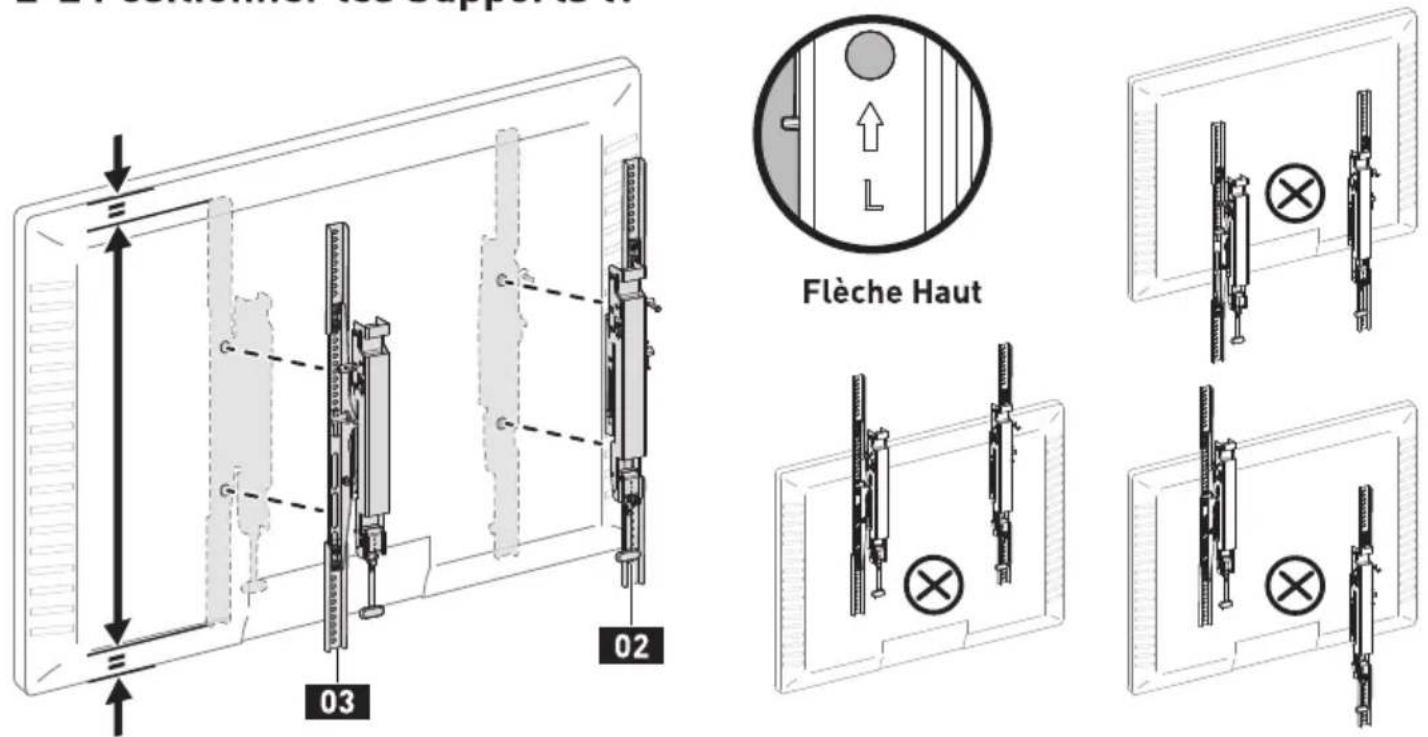

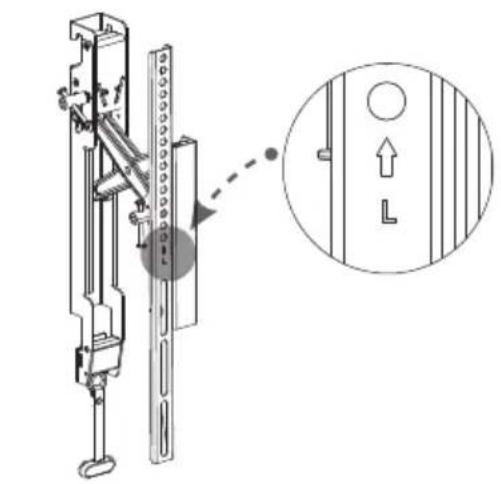

2-2 Positionner les Supports tv

2-3 Sécuriser le support tv
Pour la Tv à dos plat, allez à l'Option A à la page 21.
Pour Bosse, Tv incurvée, Trous encastrés et Câbles, allez à l'Option B à la page 22.

AVERTISSEMENT :
- Ne tournez pas le boulon au-delà du fond du trou.
- Si le boulon est trop court, il risque de ne pas soutenir correctement la TV.
- Si le boulon est trop long, il pourrait causer des dommages à la TV.
- Au moins 4–5 tournez dans le filet si nécessaire.
- La profondeur des trous du fond peut différer de celle des trous du dessus.

Trop court

Trop long


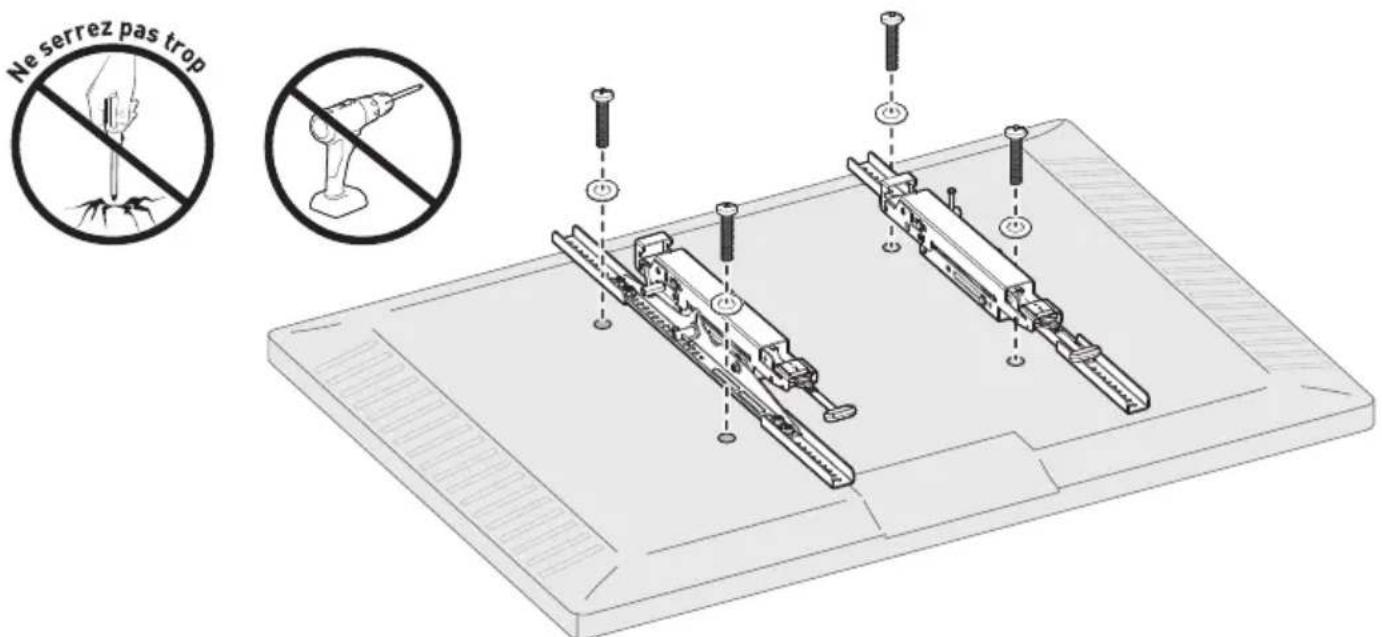

Ne serrez pas trop No serrez pas tropOption A
Utilisation de boulons TV courts avec rondelles.


TV à dos plat

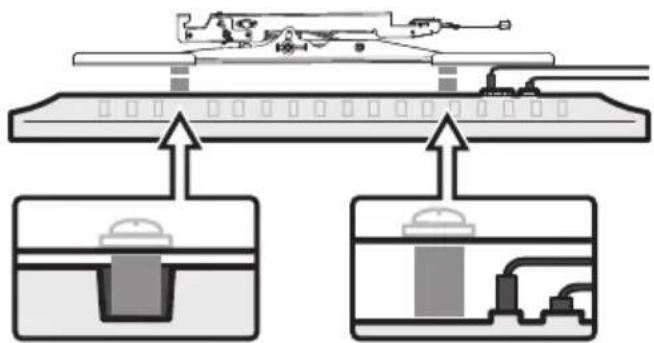

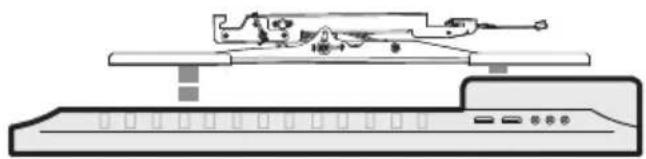

Utilisation de longs Boulon TV avec des rondelles et des entretoises pour créer un espace supplémentaire entre la télévision et les supports.



Bosse

Tv avec restrictions de montage

Trous encastrés
Câbles en saillie

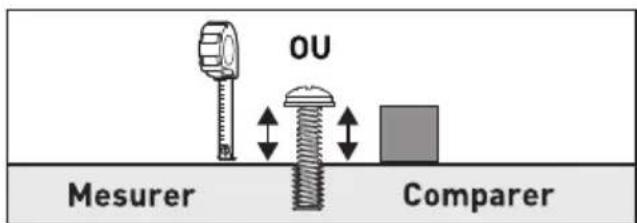

Vous pouvez faire une utilisation d'un ruban à mesurer pour mesurer les boulons saillants ou faire un maintien des entretoises à côté d'eux pour choisir l'entretoise droite.


Remarque :
Il existe de nombreuses combinaisons possibles d'entretoises qui peuvent être utilisées.


Pièces et matériel fournis pour l'Étape 3


Ancrage au mur
A2 × 4
ATTENTION!
Cette ancre est uniquement pour les murs en béton et murs en blocs de béton. Ne faites pas d'utilisation dans la cloison sèche ou les colombes en bois.
ÉTAPE 3 Support la Plaque murale sur le mur
Pour support sur murs à ossature bois, allez à Option A aux pages 23 à 24. Pour support sur les murs en blocs de béton, allez à l'Option B aux pages 25 à 26.

Option A
Pour l'Installation de Stud en Bois


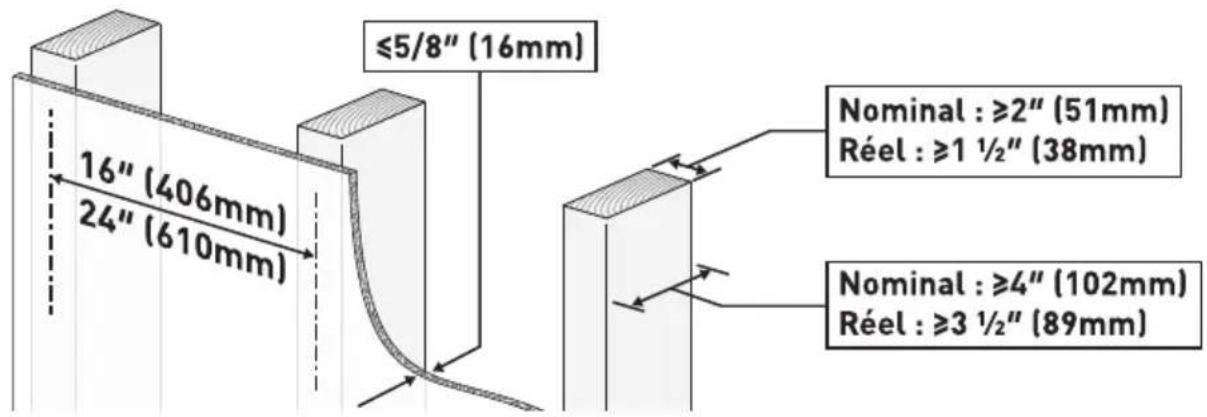

≤5/8" (16mm) 16" (406mm) 24" (610mm) Nominal : ≥2" (51mm) Réel : ≥1 ½" (38mm) Nominal : ≥4" (102mm) Réel : ≥3 ½" (89mm)
Outils nécessaires (Non compris)

Perceuse électrique

Crayon

Ruban à mesurer

Détecteur de montants

Poinçon

7/32" (5.5mm)
Foret à bois

Niveau

1/2" (13mm)
Clé à douille
⚠ AVERTISSEMENT :
- Évitez tout risque de blessure ou de dommage matériel !
Serrez les vis à bois A1 uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE pas trop serrer). N'utilisez pas de perceuse ; utilisez uniquement une clé à douille. - N'utilisez pas de chevilles murales A2 pour cette option de montage.

A2
Ancrage au mur

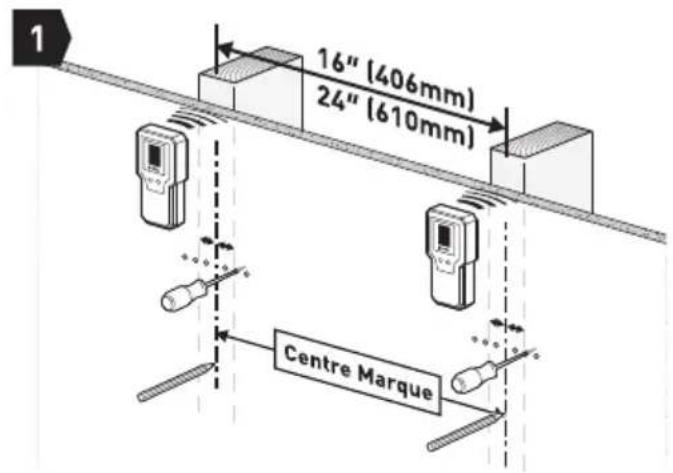

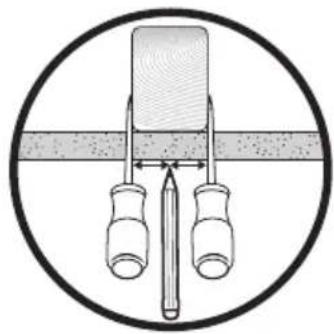

Trouver les Montants et Marquer les Trous
LOURD! Vous aurez peut-être besoin d'aide pour cette étape.
Allez à l'Étape 4 à la page 27


Option B
Pour l'installation de murs en béton et en blocs de béton

Outils nécessaires (non inclus)

Perceuse
électrique

Crayon

Mètre ruban

Marteau

3/8" (10mm)
Foret à béton

Niveau

1/2" (13mm)
Clé à douille

AVERTISSEMENT :
- Évitez tout risque de blessure personnelle ou de dommage matériel !
Serrez les vis à bois A1 uniquement jusqu'à ce qu'elles soient fermement contre la plaque murale (NE PAS trop serrer). N'utilisez PAS de perceuse ; utilisez uniquement une clé à douille. - Utilisez des chevilles murales A2 pour cette option de montage.
- Montez la plaque murale directement sur la surface en béton.
- Taille minimale des blocs de béton : 8 x 8 x 16" (203 x 203 x 406mm)

A2
Ancrage mural
1


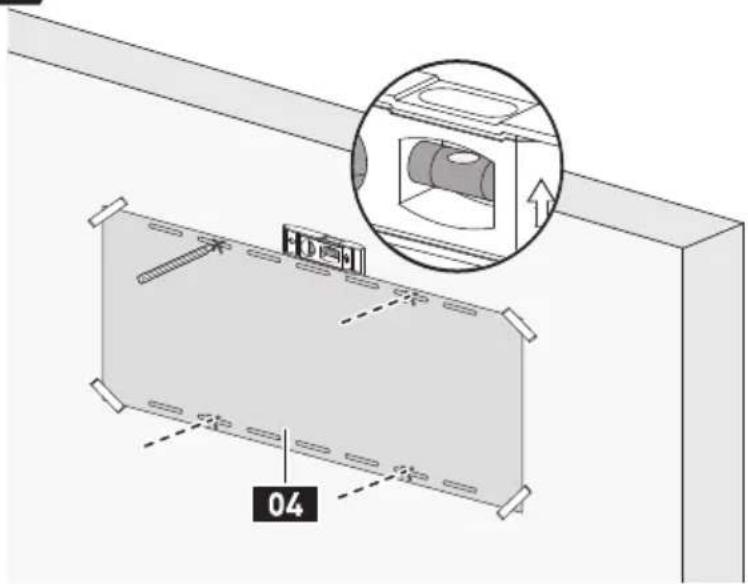

04Marquer 4 positions de trou


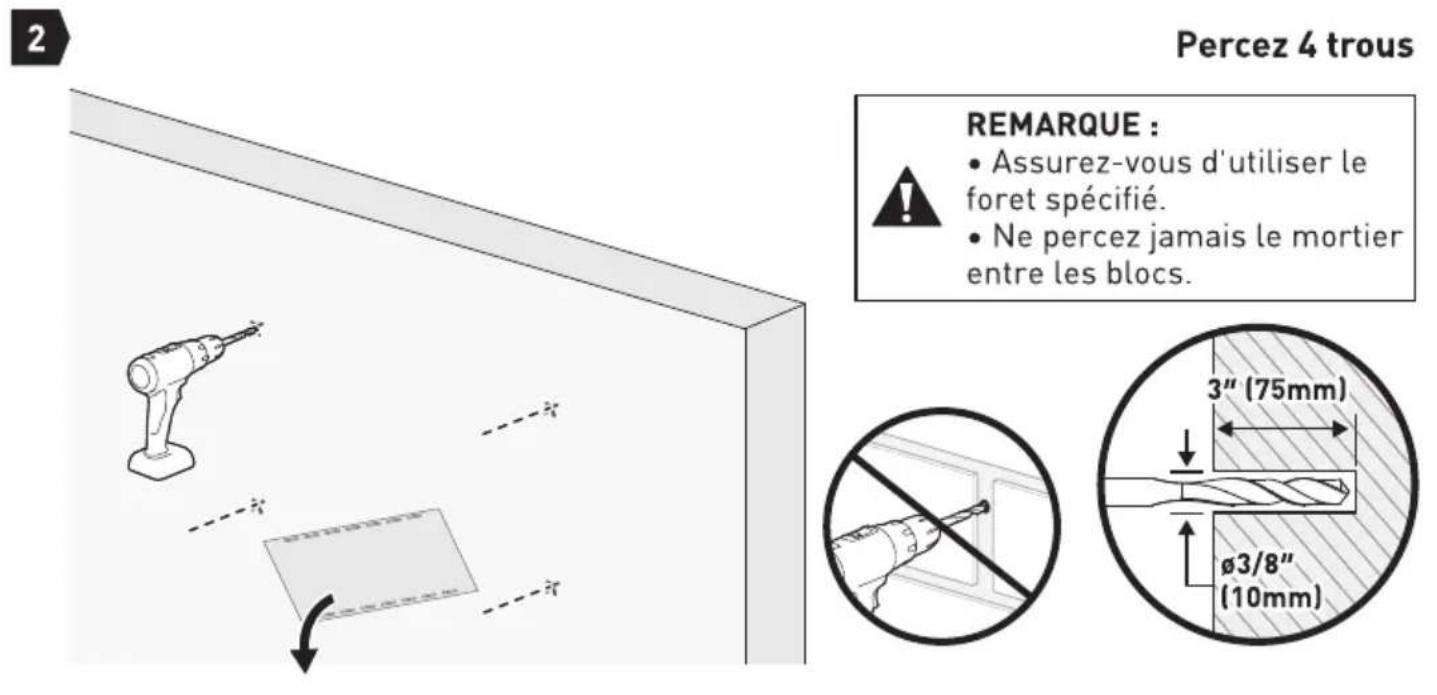

2 Percez 4 trous REMARQUE : • Assurez-vous d'utiliser le foret spécifié. • Ne percez jamais le mortier entre les blocs. 3" (75mm) Ø3/8" (10mm)


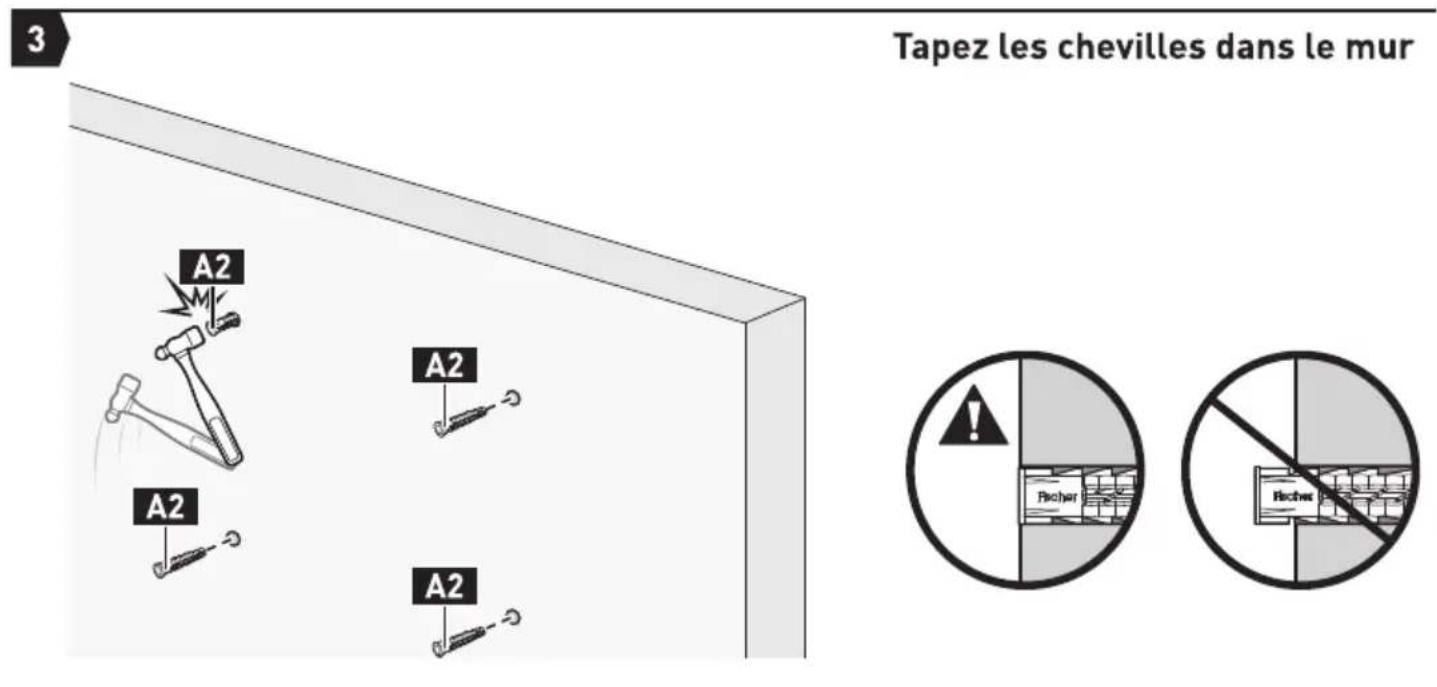

3 Tapez les chevilles dans le mur A2 A2 A2 A2 Rècher Rècher


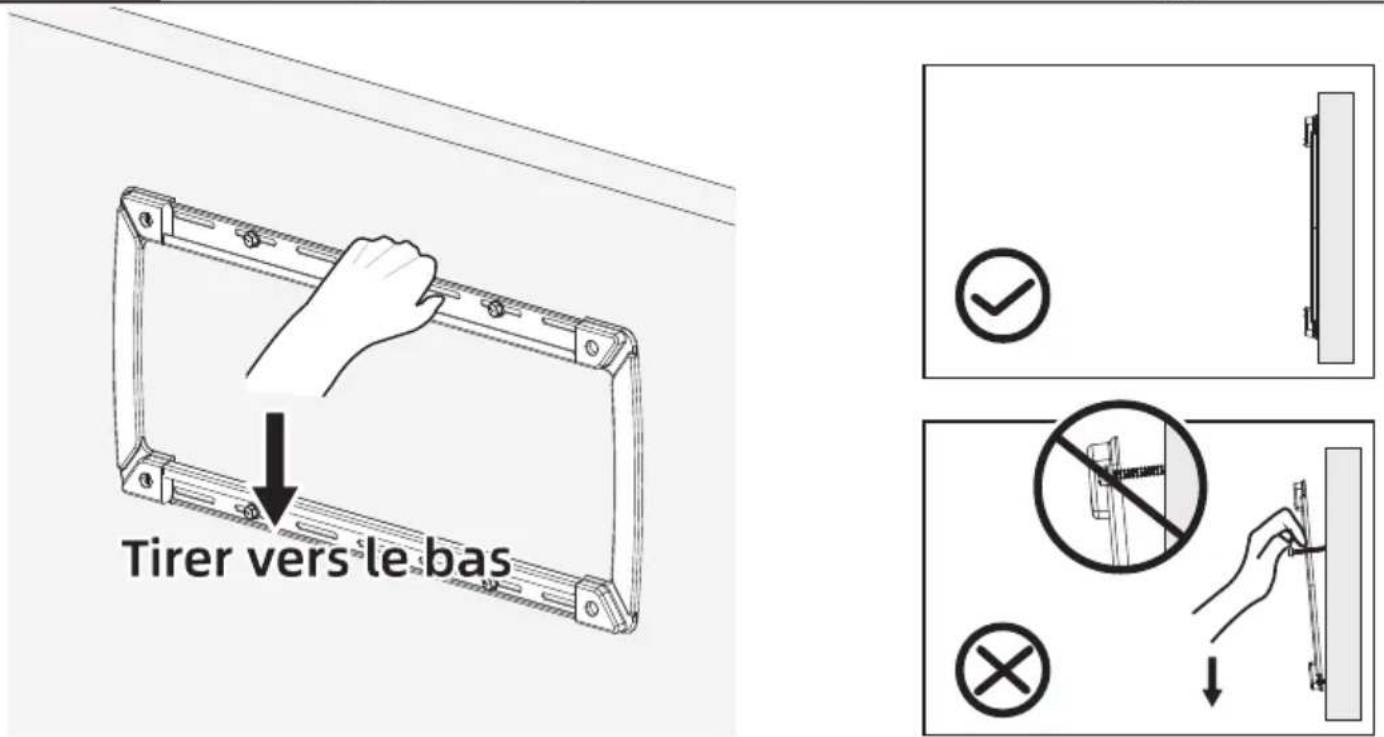

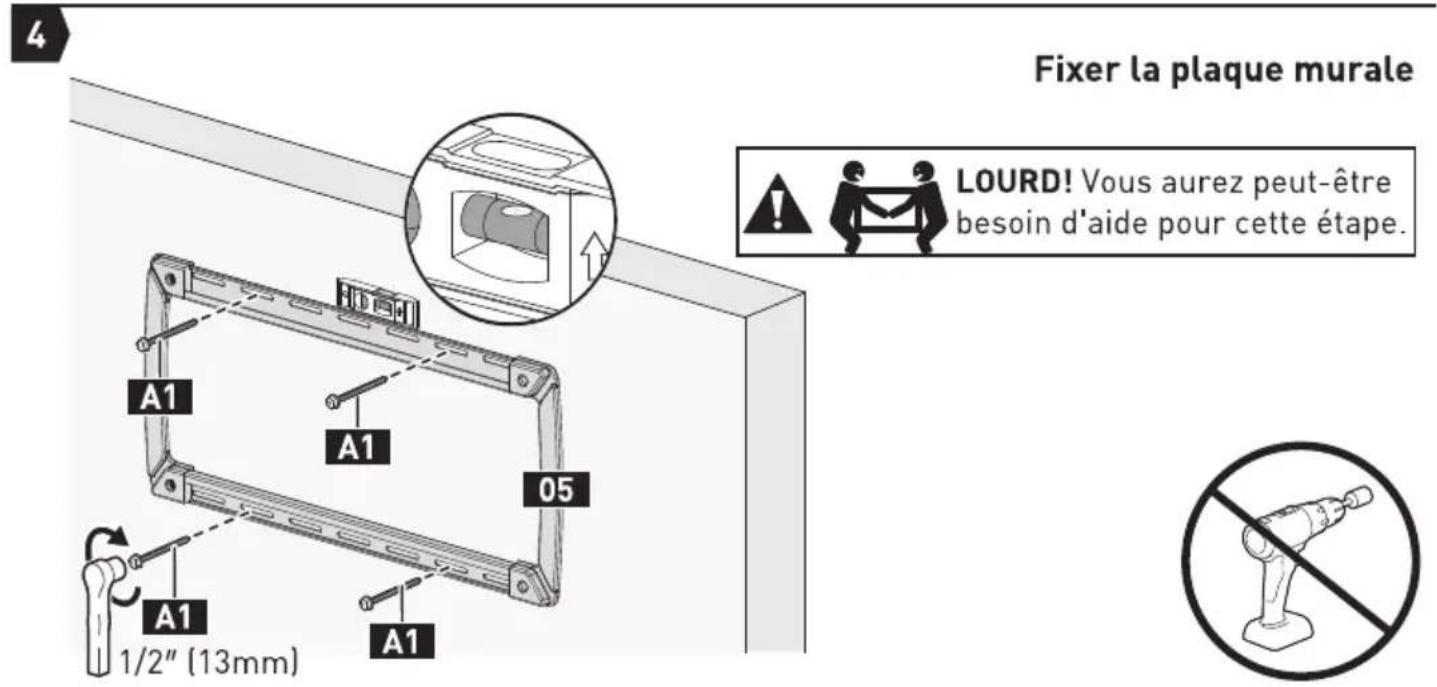

Fixer la plaque murale LOURD! Vous aurez peut-être besoin d'aide pour cette étape. A1 A1 05 A1 A1 1/2" (13mm)ÉTAPE 4 Vérifier que la Plaque murale est solidement supportée


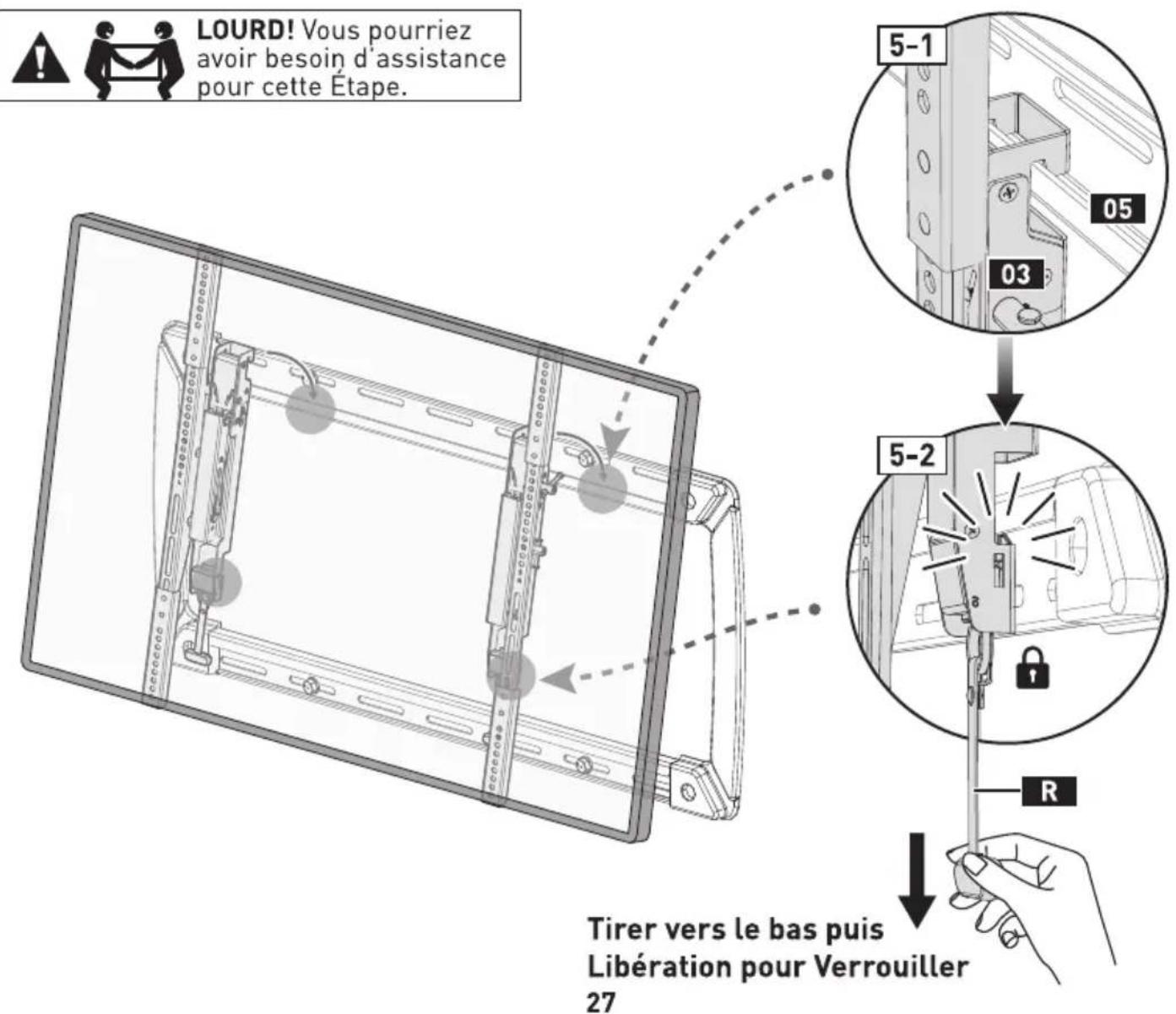

Tirer vers le basÉTAPE 5 Accrocher la TV à la Plaque murale

3/16" (5mm)
Clé allen
× 1

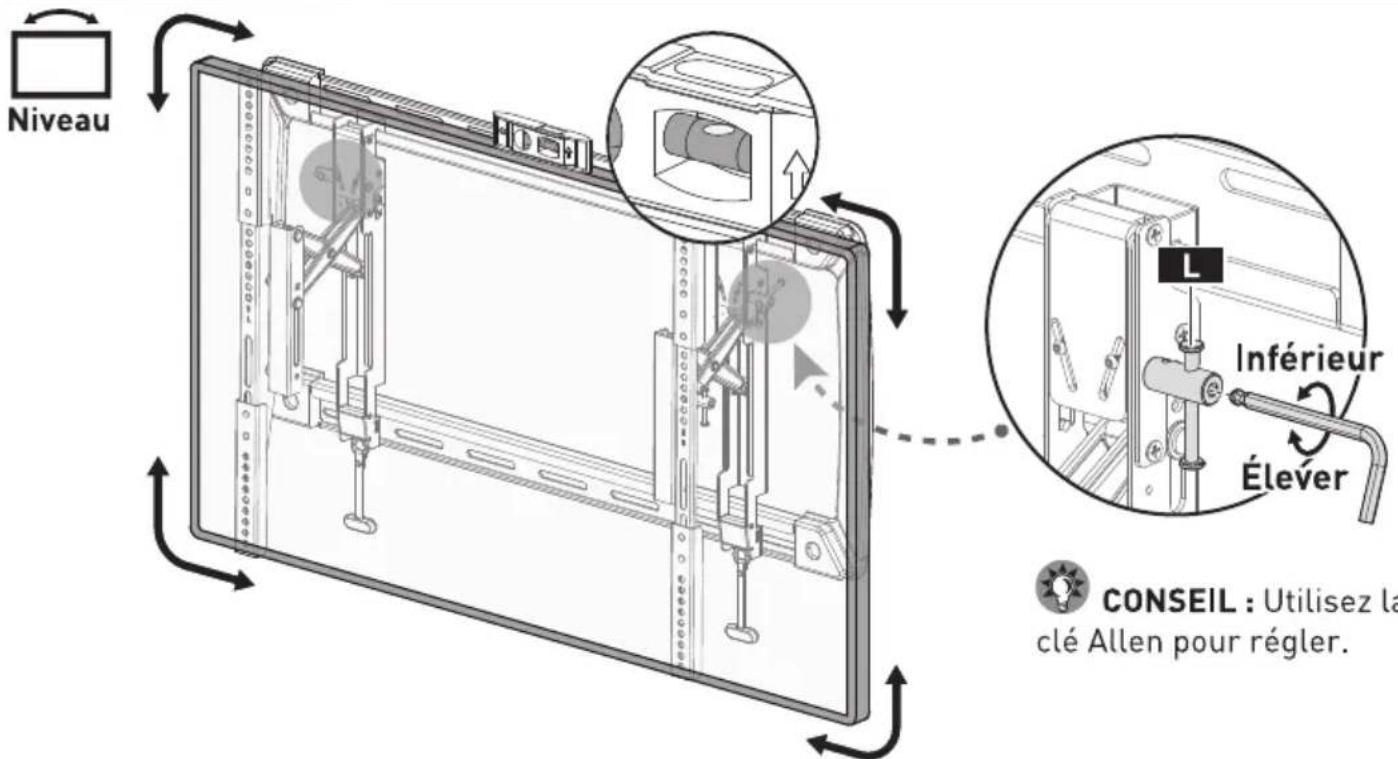

ÉTAPE 6 Réglage du niveau


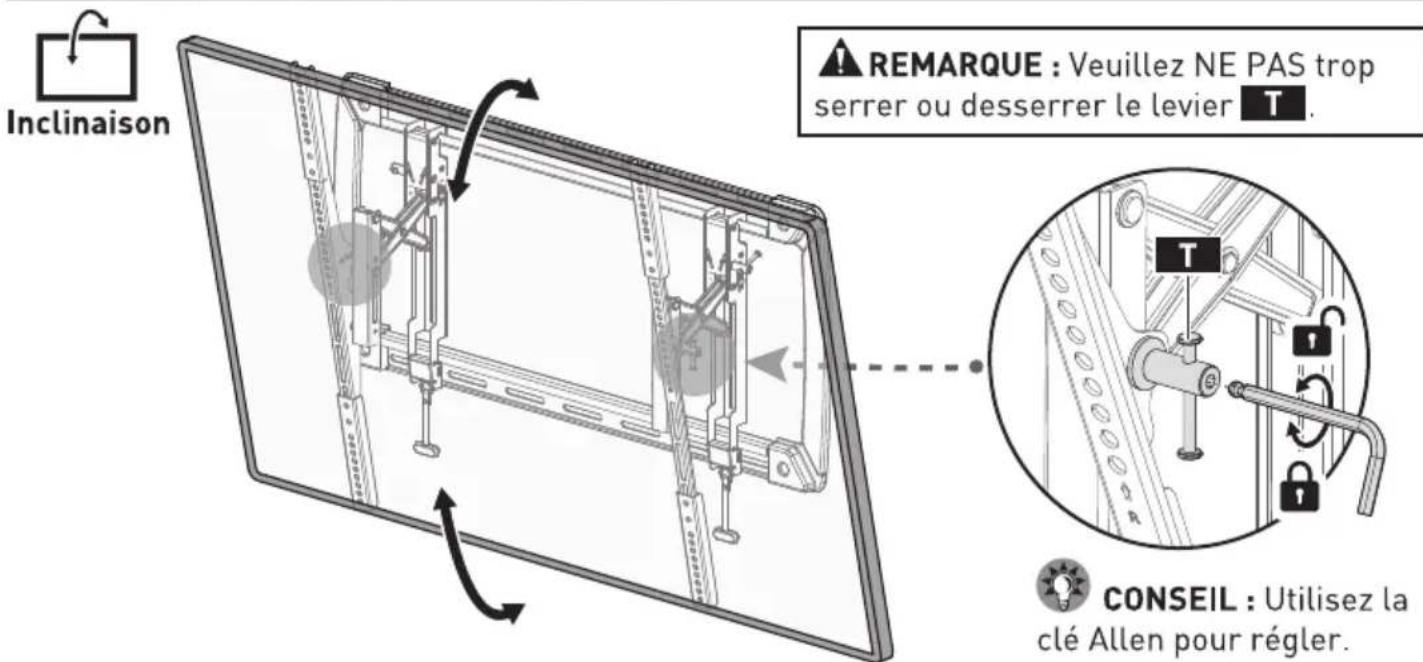

ÉTAPE 7 Réglage de l'inclinaison


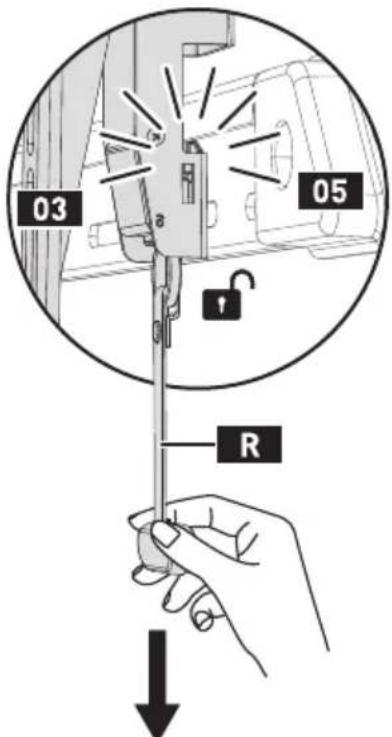

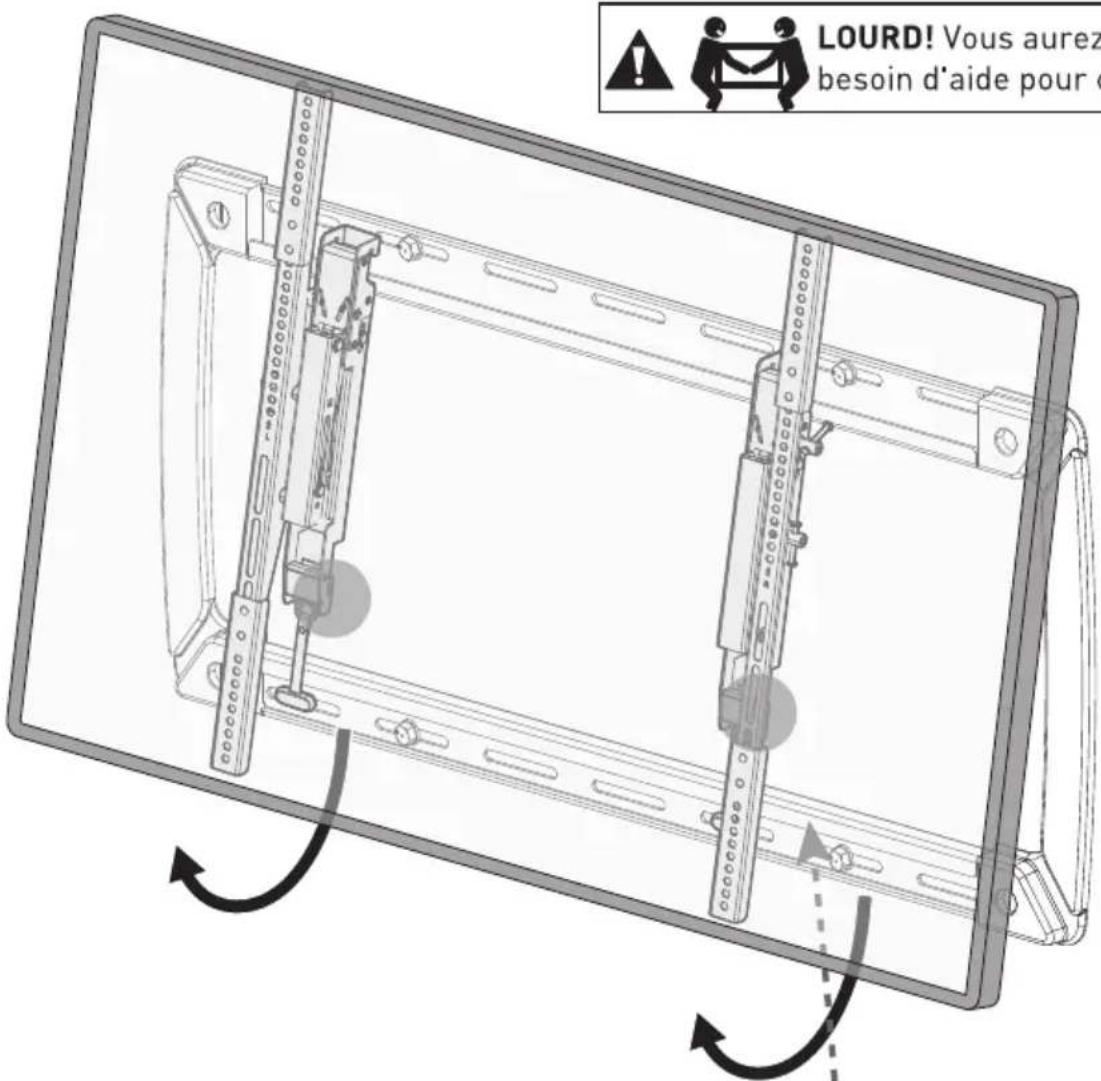

ÉTAPE 8 Comment supprimer le téléviseur
REMARQUE : Débranchez tous les
câbles avant de retirer le téléviseur.
pour déverrouiller
