| Type de produit | Ventilateur sur pied |
| Marque | Essentiel B |
| Modèle | EVP 403c |
| Code article | 8004541 |
| Alimentation | 220-240 V~ 50 Hz |
| Puissance | 50 W |
| Diamètre des pales | 40 cm |
| Diamètre des grilles | 45 cm |
| Hauteur réglable | 96 à 130 cm |
| Matériau du corps et des pales | Métal chromé |
| Nombre de vitesses | 3 (lente, moyenne, rapide) |
| Oscillation | Oui (activation par bouton) |
| Inclinaison de la tête | Oui (réglable avec molettes) |
| Longueur du cordon d'alimentation | 1,80 m |
| Classe électrique | I |
| Niveau de puissance acoustique | 68,9 dB(A) |
| Débit d'air maximal | 40,1 m³/min |
| Consommation en veille | 0 W |
| Sécurité thermique | Oui (coupure automatique en cas de surchauffe) |
| Entretien | Débrancher avant nettoyage ; chiffon doux sec ou éponge humide avec détergent doux |
| Garantie | Valide à partir de la date d'achat, ne couvre pas les dommages liés à une mauvaise utilisation |
| Pays d'origine | France (Sourcing & Création, Lesquin) |
FOIRE AUX QUESTIONS - EVP 403c Essentiel B
Questions des utilisateurs sur EVP 403c Essentiel B
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice EVP 403c - Essentiel B et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EVP 403c de la marque Essentiel B.
MODE D'EMPLOI EVP 403c Essentiel B
- Avant de brancher votre appareil, vérifiez que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique.
Cet appareil est destiné UNIQUEMENT à un USAGE DOMESTIQUE et A L'INTÉRIEUR d'une habitation. N'utilisez l'appareil que comme indiqué dans ce mode d'emploi.
. N'utilisez pas l'appareil :
si le cordon d'alimentation ou la prise est endommagé(e),
en cas de mauvais fonctionnement,
si l'appareil a été endommagé de quelque façon que ce soit.
Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuée par l'utilisateur.
Si le câble de cet appareil est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
N'immergez jamais l'appareil, son cordon d'alimentation ou la prise de courant dans l'eau ou tout autre liquide.
- Ne manipulez pas la fiche ou l'appareil avec les mains mouillées.
Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.
- Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
- Ne laissez jamais le ventilateur fonctionner sans surveillance.
Les jeunes enfants, les personnes âgées ou souffrantes ne doivent pas être exposés directement au souffle du ventilateur pendant une longue période.
Lorsque vous débranchez le cordon d'alimentation, tirez-le toujours au niveau de la fiche, ne tirez pas sur le cordon lui-même.
- Débranchez toujours l'appareil de la prise de courant lorsque l'appareil n'est pas utilisé, avant de
le déplacer ou de procéder à son nettoyage ou au démontage des grilles.
N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche et d'une manière générale, évitez tout contact avec les parties en mouvement.
- Veillez à ce que le ventilateur soit toujours placé sur une surface plane, sèche et stable.
N'utilisez pas votre ventilateur près d'une fenêtre. La pluie pourrait causer un risque de choc électrique.
- Assemblez complètement le ventilateur avant de le mettre en marche.
- Ne placez pas le ventilateur près d'un four, d'un appareil de cuisson ou de toute autre source de chaleur.
N'utilisez pas l'appareil en présence de vapeurs explosives ou inflammables.
N'essayez jamais de réparer l'appareil vous-même. Dans le cas d'une réparation par une personne non compétente, la garantie n'est pas prise en compte.
.ATTENTION ! Ne couvrez jamais l'appareil, même temporairement, car il pourrait surchauffer et générer un risque d'incendie.
votre produit
Contenu de la boîte
• 1 ventilateur sur pied
• 1 notice d'utilisation
Fiche produit
| Description | Symbole | Valeur | Unité |
| Modèle | Essentiel b EVP 403c | ||
| Code article | 8004541 | ||
| Débit d'air maximal | F | 40,1 | m3/min |
| Puissance absorbée | P | 41,9 | W |
| Valeur de service | SV | 0,96 | (m3/min)W |
| Consommation d'électricité en mode "veille" | Psb | 0 | W |
| Niveau de puissance acoustique | Lwa | 68,9 | dB(A) |
| Vitesse maximale de l'air | C | 2,33 | m/s |
| Norme de mesure de la valeur de service | IEC 60879:1986+cor1:1992 | ||
| Coordonnées de contact pour tout complément d'information | Sourcing & CréationAvenue de la Motte59810 Lesquin - FRANCE | ||
Caractéristiques techniques
- Classe : I
• Alimentation : 220-240 V\~ 50 Hz - Puissance : 50 W
• Diamètre des pales : 40 cm
• Diamètre des grilles : 45 cm
• Corps et pales en métal chromé
• Hauteur réglable de 96 à 130 cm - Fixe ou oscillant
• Tête inclinable
• 3 vitesses de ventilation
• Cordon secteur : 1,80 mètre
assemblage
ATTENTION : Veuillez assembler complètement le ventilateur avant de le mettre en marche.
Assemblage du pied
- Dévissez la vis de blocage du socle (17) et ôtez la rondelle métallique (16) préfixés sur la partie inférieure du tube télescopique (13).
- Enfoncez la partie inférieure du tube télescopique (13) dans le couvercle d'habillage du socle (14), puis dans le socle (15).
3 Placez la rondelle métallique (16) dans le socle (15). - Faites passer la vis de blocage du socle (17) dans la rondelle métallique (16), le socle (15) et le tube télescopique (13), puis vissez-le solidement.
Assemblage de la tête
- Ôtez la protection en caoutchouc sur l'axe moteur (6) (si présent).
- Dévissez la petite vis (H1) sans la retirer et, ôtez et la petite molette de fixation (H4) préinstallées sur le bloc moteur (9), ainsi que la grande vis (H2) et la grande molette (H3) préinstallées sur la partie supérieure du tube télescopique (11).
- Assurez-vous que les trous inférieurs de l'embout plastique (11b) sont alignés avec ceux de la partie supérieure du tube télescopique (11a). L'embout (11b) ne comporte en partie supérieure qu'un seul trou débouchant. Faites pivoter le tube et l'embout de façon à avoir le trou supérieur débouchant du côté droit.
4 Placez le bloc moteur (9) sur la partie supérieure du tube télescopique (11a) en veillant à ce que les trous du bloc correspondent à ceux du tube.
En la passant de gauche à droite, insérez la grande vis (H2) dans les trous inférieurs. Aidez-vous du schéma ci-avant. Puis serrez la petite vis (H1) en vous assurant de la
faire passer dans le trou supérieur de l'embout plastique (11b). Vissez et serrez ensuite la grande molette (H3) au bout de la grande vis (H2). Enfin, vissez la petite molette (H4) sans la bloquer.
- Le réglage de l'inclinaison de la tête est à faire en fin d'assemblage (voir paragraphe : réglage de la tête).
Assemblage des grilles et de l'hélice
- Dévissez les 4 vis extérieures (4) préfixées sur le bloc moteur (9) et mettez-les de côté.
- Fixez la grille arrière (5) sur le bloc moteur (9) à l'aide des 4 vis (4). La poignée (18) doit être orientée vers le haut.

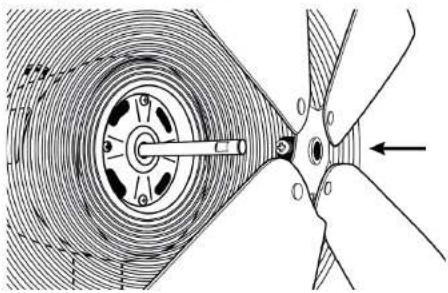

- Desserrez la vis (3) se trouvant sur l'hélice (2). Insérez l'hélice (2) sur l'axe moteur en orientant la vis de l'hélice vers le bloc moteur (9). Assurez-vous que la vis soit alignée avec le méplat (encoche) de l'axe moteur. Faites coulisser l'hélice sur l'axe jusqu'à ce que l'extrémité de l'axe effleure le centre de l'hélice, puis serrez la vis. Assurez-vous que l'hélice (2) puisse tourner librement.
- Dévissez la vis (20) et l'écrou de serrage des grilles (21) préfixés sur la grille avant (1).

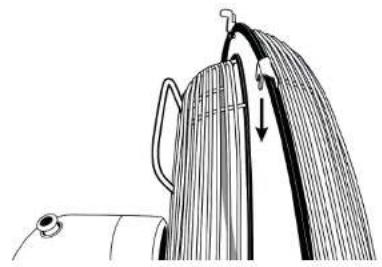

- Ouvrez les 5 leviers de verrouillage situés sur le contour de la grille avant. Emboîtez la grille avant sur la grille arrière à l'aide du crochet situés sur la partie supérieure de la grille.

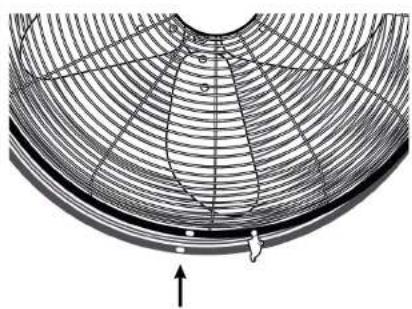

- Faites correspondre les trous de passage de vis (20). Puis, insérez cette vis par l'avant et serrez l'écrou à l'arrière. Fermez les 5 leviers de verrouillage et serrez la vis (20).
- Branchez le cordon d'alimentation sur une prise murale.
- Réglez le sélecteur de vitesses (8) sur la position souhaitée :
0 : arrêt
1 : vitesse lente
2 : vitesse moyenne
3 : vitesse rapide
- Pour activer ou arrêter l'oscillation, appuyez ou tirez sur le bouton d'oscillation (7).
- Vous pouvez incliner la trajectoire de l'air à l'aide de la molette de fixation et d'inclinaison du bloc moteur (10). Desserrez les molettes (H3) et (H4) avec précaution, règlez l'inclinaison voulue, puis resserrez les molettes.
Réglage de la tête :
- Soulevez l'ensemble moteur jusqu'à la hauteur désirée. Puis serrez la molette de réglage de la hauteur (12).
- Inclinez le bloc moteur pour orienter le flux d'air en fonction de vos besoins. Serrez la petite molette (H4) pour immobiliser l'ensemble.
nettoyage et entretien
ATTENTION : L'appareil doit impérativement être débranché de la prise de courant avant de procéder à tout nettoyage ou au démontage des grilles.
- Vous pouvez démonter les grilles avant et arrière pour accéder à l'hélice pour la nettoyer. Reportez-vous au paragraphe « Assemblage ».
- Retirez la poussière à l'aide d'un chiffon doux et sec.
- Pour un nettoyage plus approfondi, vous pouvez nettoyer l'hélice et le corps de l'appareil à l'aide d'une éponge douce légèrement humidifiée avec de l'eau et un détergent doux (type liquide vaisselle). Rincez à l'eau claire et essuyez soigneusement à l'aide d'un chiffon doux et sec.
- Assurez-vous que l'eau ne puisse entrer en contact avec le moteur.
- Ne rebranchez pas l'appareil avant que celui-ci ne soit parfaitement sec.
- N'utilisez pas d'éponges à récurer ou de détergents abrasifs pour le nettoyage afin de ne pas abîmer le revêtement en métal chromé.
guide de dépannage
Dispositif de sécurité thermique :
- Votre ventilateur est équipé d'une sécurité thermique qui coupe automatiquement l'alimentation du moteur en cas de surchauffe.
- Dans cette éventualité, apportez votre ventilateur au service après-vente de votre magasin revendeur.
En mode oscillation, l'appareil émet un bruit de claquement :
Vérifiez que la grille n'est pas bloquée contre un mur, par exemple, ou que le câble d'alimentation n'est pas coincé. Si besoin, éloignez le ventilateur de l'obstacle ou débloquez le câble d'alimentation afin de permettre l'oscillation complète de la tête.
Toutes les informations, dessins, croquis et images dans ce document relèvent de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se réserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaçon.
Protection de l'environnement
Ce symbole apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet appareil ne peut donc
en aucun cas être traité comme un déchet ménager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchèterie) et les distributeurs. En orientant votre appareil en fin de vie vers sa filière de recyclage, vous contribuerez à protéger l'environnement et empêcherez toute conséquence nuisible pour votre santé.
\* Testé dans nos laboratoires
Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure normale du produit.
