VG220QE3 - Moniteur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	Acer
Modèle	VG220QE3
Catégorie	Moniteur
Taille de l'écran	21,5 pouces (environ)
Résolution maximale	1920 x 1080 pixels
Taux de rafraîchissement	60 Hz (jusqu'à 100 Hz via HDMI/DP)
Connectivité vidéo	HDMI, DisplayPort
Connectivité audio	Entrée audio 3,5 mm
Alimentation	100-240 V CA, 50/60 Hz (adaptateur universel)
Consommation électrique	Environ 30 W (max), moins de 0,5 W en veille
Dimensions (approx.)	49,5 x 37 x 20 cm (avec base)
Poids (approx.)	3,5 kg
Angle d'inclinaison	-5° à +20°
Norme VESA	100 x 100 mm (vis M4 x 10 mm)
Fonctions principales	Mode jeu (G1/G2/G3), FreeSync, Over Drive, Low Blue Light, Super Sharpness, ACM, Mode ECO
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir le boîtier ; confier les réparations à un technicien qualifié. Utiliser uniquement le cordon d'alimentation fourni.
Pièces détachées	Non fournies ; contacter le service après-vente Acer en cas de besoin.
Réparabilité	Ne pas tenter de réparation soi-même ; faire appel à un technicien agréé.

FOIRE AUX QUESTIONS - VG220QE3 ACER

Comment régler la luminosité et le contraste du moniteur ?

Appuyez sur la touche MENU pour ouvrir l'OSD. Utilisez la manette pour naviguer vers Picture (Image). Réglez Brightness (Luminosité) de 0 à 100 et Contrast (Contraste) de 0 à 100. Confirmez en appuyant sur la manette.

Comment activer FreeSync sur le moniteur ?

Dans l'OSD, allez dans le menu Gaming (Jeu). Sélectionnez FreeSync et mettez-le sur On (Activé). Assurez-vous que votre carte graphique supporte FreeSync et que le câble HDMI ou DP est utilisé.

Comment nettoyer l'écran du moniteur ?

Débranchez toujours le moniteur avant le nettoyage. Utilisez un chiffon doux pour essuyer l'écran et le boîtier. N'utilisez pas de produits chimiques, d'alcool ou de solvants.

Comment réinitialiser les paramètres d'usine du moniteur ?

Appuyez sur la touche MENU, allez dans System (Système) et recherchez une option de réinitialisation. Si non disponible, vous pouvez réinitialiser via le bouton d'information en maintenant la touche enfoncée (consultez la notice).

Qu'est-ce que la fonction VRB et comment l'activer ?

VRB (Visual Response Boost) réduit le flou de mouvement. Dans l'OSD, menu Gaming (Jeu), sélectionnez VRB et mettez sur On (Activé). Note : VRB peut réduire la luminosité.

Comment changer la source d'entrée (HDMI/DP) ?

Appuyez sur la touche de fonction 3 (raccourci d'entrée) pour ouvrir le menu d'entrée. Sélectionnez HDMI ou DP selon le câble connecté. Vous pouvez aussi le faire via le menu principal OSD : System > Input.

Que faire si l'écran affiche 'Aucun signal' ?

Vérifiez que le câble vidéo est bien connecté au moniteur et à l'ordinateur. Assurez-vous que l'ordinateur est allumé. Essayez de changer de source d'entrée via le menu OSD. Vérifiez que le câble n'est pas endommagé.

Comment verrouiller l'OSD pour éviter des modifications accidentelles ?

Dans l'OSD, allez dans OSD puis OSD Lock et mettez sur On (Activé). Un message 'OSD Locked' s'affiche. Pour déverrouiller, maintenez le bouton central (manette) enfoncé pendant 3 secondes.

Qu'est-ce que la fonction Low Blue Light ?

La fonction Low Blue Light filtre la lumière bleue pour réduire la fatigue oculaire. Dans le menu Picture (Image), réglez le niveau à 80%, 70%, 60% ou 50% (50% offre la meilleure protection, certifié TÜV).

Comment monter le moniteur sur un support VESA ?

Retirez la base du moniteur. Utilisez un support VESA 100x100 mm avec des vis M4 x 10 mm (L). Installez les barres de rallonge fournies dans les goujons en cuivre à l'arrière, puis fixez le support mural.

MODE D'EMPLOI VG220QE3 ACER

Informations concernant votre sécurité et votre confort

Consignes de sécurité

Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.

Remarques particulières concernant les moniteurs LCD

Les mentions suivantes concernant les moniteurs LCD sont normales et n'indiquent pas de problème.

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller lors de la première utilisation. Utilisez l'interrupteur de mise sous tension pour éteindre puis rallumer l'écran et vous assurez que le scintillement a disparu.
• Vous pouvez observer une luminosité de l'écran irrégulière en fonction du motif de bureau utilisé.
• L'écran LCD dispose de 99,99 % ou plus de pixels effectifs. Cela peut comprendre 0,01 % de défaut ou moins, comme un pixel manquant ou un pixel qui reste allumé.
• En raison de la nature de l'écran LCD, il est possible d'observer une réminiscence de l'écran précédent après avoir changé d'image, si cette dernière était à l'écran pendant plusieurs heures. Dans ce cas, la récupération lente de l'écran s'obtient en modifiant l'image ou en coupant l'alimentation pendant quelques heures.

Nettoyage du moniteur

Veuillez suivre attentivement ces directives pour le nettoyage du moniteur.

• Débranchez toujours le moniteur avant de le nettoyer.
• Utilisez un chiffon doux pour essuyer l'écran ainsi que les faces avant et latérales du boîtier.

Accessibilité

Assurez-vous que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation est facilement accessible et se situe au plus près possible de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.

Liste des mesures de sécurité

Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez petit à petit le volume, jusqu'à ce que le son soit audible et confortable, sans distorsion.
• Une fois le niveau du volume réglé, ne pas l'augmenter une fois que vos oreilles se sont adaptées au volume courant.
• Limitez la durée d'écoute d'un morceau musical lorsque le volume est élevé.
• N'augmentez pas le volume pour masquer le bruit environnant.
• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.

Avertissements

• Ne pas utiliser ce produit près de l'eau.
• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d'être endommagé sérieusement.
• Les fentes et les ouvertures sont conçues à des fins de ventilation ; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires. Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.
• N'introduisez jamais d'objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.
• Pour éviter d'endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.
• Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les composants internes.
• L'adaptateur est destiné uniquement à ce moniteur, ne l'utiliser pas à d'autres fins.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.
• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.
• Ne pas surcharger une prise d'alimentation, une barrette de connexion d'alimentation ou une prise de courant en connectant trop d'appareils. La charge globale du système ne doit pas dépasser 80 % de la valeur nominale du circuit terminal. Si vous utilisez une multiprise, la charge ne doit pas dépasser 80 % de la valeur nominale d'entrée de celle-ci.
• Le cordon d'alimentation de ce produit est équipé d'une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d'insérer la fiche du cordon d'alimentation. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.

Avertissement ! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n'est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.

Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

- Utilisez uniquement le cordon d'alimentation fourni pour ce produit. Si vous devez changer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences ci-dessous : type amovible, répertorié UL/certifié CSA, type SPT-2, courant nominal 7 A 125 V minimum, approuvé VDE ou équivalent, longueur de 4,6 mètres (15 pieds) au maximum.

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes :

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché
• Si un liquide a été renversé dans le produit
• Si le produit a été exposé à la pluie ou à l'eau
• Si le produit est tombé ou si le boîtier a été endommagé
• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage
• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation

Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.

Environnements potentiellement explosifs

Éteignez votre appareil dans toutes les zones présentant une atmosphère potentiellement explosive et respectez tous les panonceaux et consignes. Les atmosphères potentiellement explosives se trouvent dans les zones où il est généralement conseillé de couper le moteur de votre véhicule. Les étincelles dans de telles zones risquent de provoquer une explosion ou un incendie ayant pour résultat des blessures ou même les morts. Éteignez l'appareil à proximité de dépôts, zones de stockage et de distribution de carburant ; usines de produits chimiques ou endroits où des opérations de dynamitage sont en cours. Des zones avec une atmosphère potentiellement explosive sont souvent, mais pas toujours signalées. Ces zones comprennent les cales des bateaux, les installations fixes pour stockage ou transfert des produits chimiques, les véhicules utilisant des gaz de pétrole liquéfiés (comme le propane ou le butane) et les zones dans lesquelles l'air contient des substances chimiques ou des particules comme des grains, de la poussière ou des poudres métalliques.

Consignes de sécurité complémentaires

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Informations concernant le recyclage des équipements informatiques

Acer s'engage dans la protection de l'environnement et considère le recyclage, la récupération et la mise au rebut des équipements usagés comme l'une des principales priorités de la société, minimisant ainsi les nuisances à l'environnement.

Chez Acer, nous nous soucions des effets de notre activité sur l'environnement et cherchons à identifier et à proposer les meilleures procédures de travail pour réduire l'impact environnemental de nos produits.

Pour plus d'informations et d'aide sur le recyclage, veuillez visiter les sites suivants : http://www.acer-group.com/public/Sustainability/sustainability01.htm

Visitez le site www.acer-group.com pour obtenir plus d'informations sur les fonctions et les avantages de nos autres produits.

Consignes de mise au rebut

Ne jetez pas cet appareil électronique avec les ordures ménagères. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-vous sur le site Web à l'adresse http://www.acer-group.com/public/Sustainability/sustainability01.htm

Énoncé sur les pixels des écrans LCD

L'unité LCD fait appel à des techniques de fabrication de haute précision. Cependant, il arrive que quelques pixels présentent des défauts d'allumage ou apparaissent sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement.

La gestion de l'énergie activée par défaut dans ce produit est la suivante :

• Activation du mode Veille de l'écran après 5 minutes d'inactivité de l'utilisateur.
• Pour réveiller le moniteur lorsqu'il est en mode Désactivé, il suffit de déplacer la souris ou d'appuyer sur un bouton quelconque du clavier.

Conseils et informations pour un confort d'utilisation

Les utilisateurs d'ordinateur peuvent se plaindre de fatigue oculaire et de maux de tête après une utilisation prolongée. Il existe également un risque de dommage corporel après de longues heures de travail devant un ordinateur. Les longues périodes de travail, la mauvaise posture, les mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, l'état de santé et d'autres facteurs peuvent augmenter le risque de dommage corporel.

Un mauvais usage de l'ordinateur peut entraîner un syndrome du canal carpien, une tendinite, une paraténonite ou d'autres problèmes musculaires ou osseux. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des épaules, du cou ou du dos :

• engourdissement, ou sensation de brûlure ou de fourmillement
  • endolorissement, douleur ou sensibilité
• algie, tuméfaction ou douleur pulsatile
• raideur ou blocage
• froideur ou faiblesse

Si vous présentez ces symptômes ou tout autre inconfort récurant ou persistant et/ou douloureux, en rapport avec l'utilisation d'un ordinateur, consultez immédiatement un médecin et informez le département de la santé et de la sécurité de votre société.

La section suivante vous apporte des conseils pour une utilisation plus confortable de l'ordinateur.

Trouver votre zone confortable

Trouvez votre zone confortable en ajustant l'angle du moniteur, en utilisant un repose-pied, ou en surélevant votre siège jusqu'à atteindre un confort maximal. Suivez ces conseils :

• changez de position fréquemment
• évitez de vous affaler vers l'avant et/ou de vous pencher en arrière
• levez-vous et marchez régulièrement pour détendre les muscles des jambes

Prenez soin de votre vue

Les longues heures de visionnage, le port de lunettes ou de lentilles de contact non adaptées, l'éblouissement, l'éclairage de la pièce excessif, une mauvaise mise au point des écrans, les petites zones de frappe et les écrans à faible contraste peuvent stresser vos yeux. Les sections suivantes vous énumèrent des conseils pour réduire la fatigue oculaire.

Yeux

• Reposez fréquemment vos yeux.
• Regardez souvent loin du moniteur et fixez un point lointain.
• Clignez fréquemment des yeux pour les humidifier.

Affichage

• Votre écran doit être propre.
• Votre tête doit être plus haute que le bord supérieur de l'écran, de façon à pointer les yeux vers le bas lorsque vous regardez le milieu de l'écran.
• Ajustez la luminosité et/ou le contraste de l'écran de façon à optimiser l'affichage, pouvoir lire du texte confortablement et obtenir des graphiques nets.

• Éliminez les sources d'éblouissement et de reflets en :

• plaçant votre écran de façon à avoir la fenêtre ou toute autre source de lumière sur le côté.

• minimisant la lumière de la pièce, en utilisant des tentures, des stores ou des rideaux
• utilisant une lampe articulée
• Changeant l'angle de visualisation de l'écran
  • utilisant un filtre antireflet

• À l'aide d'une visière d'écran, telle qu'un morceau de carton, placé sur le bord avant supérieur de l'écran

• évitant d'appliquer un angle de réglage inadéquat.

• évitant de regarder trop longtemps les sources de lumière très lumineuses, comme les fenêtres ouvertes.

Développant de bonnes habitudes de travail

Prenez les habitudes de travail suivantes pour que l'utilisation de votre ordinateur soit plus relaxante et productive :

• Faites régulièrement et souvent de petites pauses.
• Faites quelques exercices d'étirement.
• Respirez de l'air frais aussi souvent que possible.
• Faites régulièrement de l'exercice et maintenez-vous en forme.

Informations concernant votre sécurité et votre confort iii

Consignes de sécurité iii

Remarques particulières concernant les moniteurs LCD iii

Nettoyage du moniteur iii

Accessibilité iv

Liste des mesures de sécurité iv Avertissements iv

Utilisation de l'énergie électrique v Dépannage du produit v

Environnements potentiellement explosifs vi

Consignes de sécurité complémentaires vi

Informations concernant le recyclage des équipements informatiques vi

Consignes de mise au rebut vii

Énoncé sur les pixels des écrans LCD vii

Conseils et informations pour un confort d'utilisation vii

Trouver votre zone confortable viii

Prenez soin de votre vue viii

Développant de bonnes habitudes de travail ix

Réglage de la position de l'écran 3

Branchement au secteur 4

Économie d'énergie 4

Display Data Channel (DDC) 5

Câble de signal d'affichage couleur à 19 broches 5

Câble de signal d'affichage couleur à 20 broches 6

Tableau des résolutions standard 7

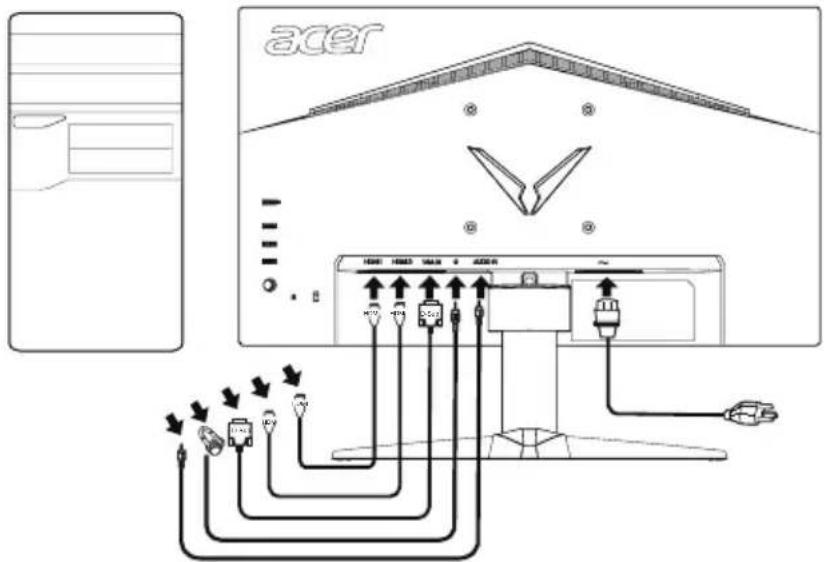

Installation 8

Boutons de Réglage 9

Contrôles externes 9

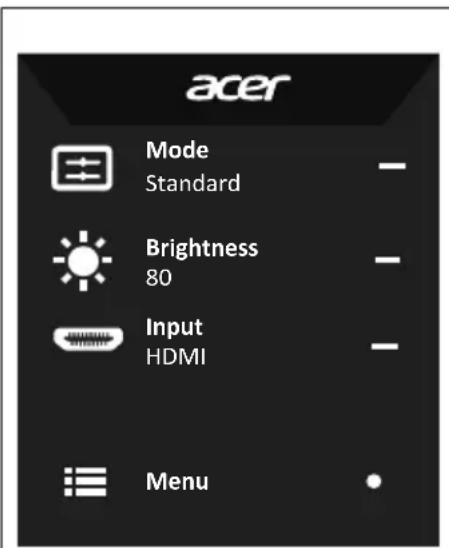

Utilisation du menu de raccourci 10

Dépannage 18

Mode DP/HDMI (en option) 18

Déballage

Au moment de déballer, vérifiez que l'emballage contienne les articles suivants, et conservez les matériaux d'emballage de façon à pouvoir les utiliser ultérieurement en cas de transport ou d'envoi du moniteur.

Moniteur LCD Guide de démarrage rapide Câble DP (optionnel)

acer WILLI 022010CHENIE AER GUE USER GUIDE

Câble HDMI (en option)

Cordon d'alimentation CA

Fixation/dépose de la base

Installation : Alignez la base avec le support et poussez la base vers le haut du moniteur, puis faites tourner la base dans le sens horaire. Serrez la vis dans le sens horaire.

Suppression :

1. Inverser les étapes pour retirer la base.

2. Utilisez un tournevis pour appuyer sur le couvercle arrière et retirer le support en même temps.

Remarque : Faites attention lors de l'installation pour éviter toute blessure.

Si vous utilisez un support de montage mural, installez 2 barres de rallonge dans le goujon en cuivre du panneau arrière (comme illustré ci-dessous) et il est recommandé qu'il soit de type VESA (100 x 100) et les vis de type M4 × 10 (L) mm.

acer

Réglage de la position de l'écran

Pour optimiser la position de visualisation, vous pouvez régler la hauteur/inclinaison du moniteur.

- Inclinaison

Consultez l'illustration ci-dessous donnant un exemple de la plage d'inclinaison.

L'angle d'inclinaison vertical de 15 degrés est applicable seulement au point le plus haut.

-5° 20°

Branchement au secteur

• Commencez par vérifier si le cordon d'alimentation utilisé correspond au type requis pour votre région.
• Le moniteur est équipé d'une alimentation universelle, lui permettant de fonctionner dans les zones où la tension est de 100/120 V CA ou 220/240 V CA. Aucun réglage n'est à effectuer.
• Branchez une extrémité du cordon d'alimentation dans l'adaptateur et l'autre dans une prise secteur.
• Pour les unités utilisant du 120 V CA : utilisez un kit cordon répertorié UL, un câble type SVT et une prise de 10 A/ 125 V.
• Pour les unités utilisant du 220/240 V CA : utilisez un set cordon avec un cordon H05VV-F et une prise de 10 A/250 V. Le kit doit répondre aux dispositions de sécurité appropriées du pays dans lequel l'équipement est installé.

Économie d'énergie

Le moniteur passe en mode «économie d'énergie » par le signal de commande du contrôleur d'affichage, comme indiqué par le témoin d'alimentation de couleur ambre.

État Voyant DEL
Allumé Bleu
Mode Économie d’énergie	Ambre

L'état d'économie d'énergie sera maintenu jusqu'à ce qu'un signal de commande soit détecté, le clavier ou la souris soit activé. Le temps de passage de l'état Désactivé à l'état Activé est d'environ 3 secondes.

Display Data Channel (DDC)

Pour une installation facile, et si votre système prend en charge le protocole DDC, l'écran bénéficie de la technologie Plug-and-Play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités, comme par exemple, les résolutions prises en charge et le timing correspondant. Le moniteur prend en charge la norme DDC2B.

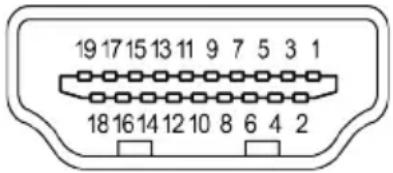

Câble de signal d'affichage couleur à 19 broches

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

No. de broche	Description	No. de broche	Description
1 Données TMDS 2+ 11 Bouclier d'horloge TMDS
2 Bouclier de données TMDS 2 12 Horloge TMDS -
3 Données TMDS 2- 13 CEC
4 Données TMDS 1+ 14 Données série DDC
5 Bouclier de données TMDS 1 15 SCL
6 Données TMDS 1- 16 SDA
7 Données TMDS 0+ 17 Terre DDC/CEC
8 Bouclier de données TMDS 0 18		Alimentation +5 V
9 Données TMDS 0- 19		Détection de branchement à chaud
10	Horloge TMDS +

Câble de signal d'affichage couleur à 20 broches

10 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

No. de broche	Description	No. de broche	Description
1 Ligne0 (p) 11 GND
2 GND 12 Ligne3(n)
3 Ligne0 (n) 13 Config1
4 Ligne1 (p) 14 Config2
5 GND 15 AUX_CH (n)
6 Ligne1 (n) 16 GND
7 Ligne2 (p) 17 AUX_CH (p)
8 GND 18			Détection de branchement à chaud
9 Ligne3 (n) 19 Retour d'alimentation DP
10 Ligne3 (p) 20 Alimentation DP

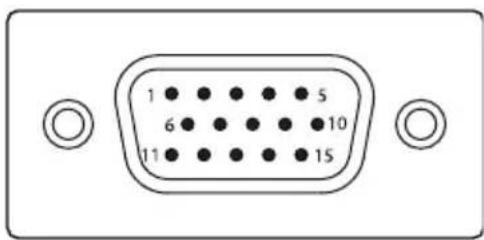

Câble de signal d'affichage couleur à 15 broches

1 6 11 5 10 15

No. de broche Description No. de broche Description
1 Rouge 9 +5 V
2	Vert	10	Masse logique
3	Bleu	11	Masse de l’écran
4	Masse de l’écran	12	Données série DDC
5	Retour - DDC	13	Sync-H
6	Masse-R	14	Sync-V
7	Masse-G	15	Horloge série-DDC
8	Masse-B

Tableau des résolutions standard

Mode Résolution

1 DMT 640 × 480 60 Hz

2 DMT 640 × 480 72 Hz

3 DMT 640 × 480 75 Hz

4 DMT 800 × 600 56 Hz

5 DMT 800 × 600 60 Hz

6 DMT 800 × 600 72 Hz

7 DMT 800 × 600 75 Hz

8 DMT 1024 × 768 60 Hz

9 DMT 1024 × 768 70 Hz

10 DMT 1024 × 768 75 Hz

11 VESA CVT 1152 × 864 75 Hz

12 VESA 1280 × 960 60 Hz

13 VESA DMT 1280 × 1024 60 Hz

14 VESA DMT 1360 × 768 60 Hz

15 DMT 1440 × 900 60 Hz

16 VESA DMT 1680 × 1050 60 Hz

17 VESA DMT 1920 × 1080 60 Hz

18 VESA DMT 1920 × 1080 75 Hz

19 VESA DMT 1920 × 1080 85* Hz

20 VESA DMT 1920 × 1080 100* Hz

* Uniquement le signal HDMI/DP.

Installation

1. Éteignez l'ordinateur et débranchez son cordon d'alimentation.
2. Ranchez le câble de signal à la prise d'entrée VGA (en option) et/ou DP (en option) et/ou HDMI (en option) de l'écran, et la prise de sortie VGA (en option) et/ou DP (en option) et/ou HDMI (en option) de la carte graphique sur l'ordinateur. Ensuite, serrez les vis moletées sur le connecteur du câble de signal.
3. Branchez le câble audio entre la prise d'entrée audio (AUDIO IN (en option)) du moniteur LCD et le port line-out de l'ordinateur.
4. Insérez le câble d'alimentation du moniteur dans la prise d'alimentation à l'arrière du moniteur.
5. Branchez le cordon d'alimentation à l'écran, puis à une prise secteur mise à la terre.

1 Boutond'alimentation	Permet de mettre le moniteur sous/hors tension. Le voyant bleu indique que l'écran est sous tension. Orange indique qu'il est en mode veille/économie d'énergie.
2 Touche defonction	a. Appuyez pour afficher la page principale. Appuyez à nouveau pour accéder au raccourci de la fonction 1.b. Lorsque le menu Fonctions est actif, appuyez sur cette touche pour afficher les informations de base du moniteur et de l'entrée actuelle ou restaurer les paramètres personnalisés de couleur aux valeurs par défaut.
3 Touche defonction	a. Appuyez pour afficher la page principale. Appuyez de nouveau pour accéder à la fonction du bouton de raccourcis 2.b. Lorsque le menu est actif, appuyez sur ce bouton pour sélectionner le mode scénario ou mode jeu.
4 Touche defonction	a. Appuyez pour afficher la page principale. Appuyez de nouveau pour accéder à la fonction sélection d'entrée.b. Lorsque le menu est actif, ce bouton permet de quitter l'OSD.
5 Touche defonction	a. Appuyez pour afficher la page principale. Appuyez de nouveau pour accéder à la fonction suivante du Menu.b. Le bouton multifonction situé à l'arrière du cadre de l'écran fonctionne comme une manette de jeu. Pour déplacer le curseur, il suffit de basculer le bouton dans les quatre directions. Appuyez sur le bouton pour sélectionner une option. Le gris vif indique utilisable. Le gris foncé indique non utilisable.

FreeSync (HDMI) :

Il peut permettre à une source graphique comprend FreeSync de régler de manière dynamique le taux de rafraîchissement de l'affichage en fonction des taux d'image de contenus ordinaires pour une alimentation économique, pratiquement sans obturation et à faible latence.

Utilisation du menu de raccourci

Remarque : Le contenu suivant est une référence générale seulement. Les spécifications réelles du produit peuvent être différentes.

Les menus OSD (affichage à l'écran) peuvent être utilisés pour régler les paramètres du moniteur LCD. Appuyez sur la touche MENU pour ouvrir le menu OSD. Vous pouvez utiliser l'OSD pour régler la qualité de l'image, la position de l'OSD et des paramètres généraux. Pour des paramètres avancés, veuillez consulter la page suivante :

Page principale

acer Mode Standard Brightness 80 Input HDMI Menu

1. Hot Key 1 (Bouton de raccourci 1) Modes, Brightness (Luminosité), Volume, Gamma, Contrast (Contraste), Low Blue Light (Faible lumière bleue), Over Drive (Surbalayage), VRB
2. Hot Key 2 (Bouton de raccourci 2) Modes, Brightness (Luminosité), Contrast (Contraste), Volume, Gamma, Low Blue Light (Faible lumière bleue), Over Drive (Surbalayage), VRB
3. Hot Key 3 (Bouton de raccourci 3) Input Switch Hot Key (Bouton de raccourci du commutateur d'entrée)
4. Main Menu (Menu principal)

Bouton de raccourci 1 (par défaut : mode standard)

Pour choisir le mode de jeu (G1, G2, G3), quel profil défini par l'utilisateur ou mode scénario (User (Personnalisé)/Standard (Standard)/ECO/Graphics (Graphique)/Movie (Film))

Modes G¹ Action G² Racing G³ Sports User Standard ECO Graphics Movie Move OK

Bouton de raccourci 2 (par défaut : Luminosité)

Ouvrez le contrôle de Brightness (Luminosité) et sélectionnez un réglage de votre choix. Lorsque vous aurez terminé, appuyez sur la manette pour quitter la page actuelle et enregistrer.

Sélection de l'entrée

Ouvrez le contrôle d'entrée et sélectionnez HDMI, DP ou Auto Source (Source auto). Lorsque vous aurez terminé, appuyez sur la manette pour quitter la page actuelle et enregistrer.

Input Input ↔ HDMI ► Auto Source ↓ On ► Move OK Exit

Menu principal

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Basculez la manette ◆ vers le haut ou le bas pour sélectionner Image dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.
3. Basculez la manette ◆ vers la gauche ◆ ou la droite pour régler les échelles mobiles.

Information Hot Key (Boutons de raccourcis aux informations) ⓘ —: Afficher des informations sur le moniteur et réinitialiser la fonction de contrôle.

Modes Hot Key (Boutons de raccourcis aux modes) : Pour changer les menus des boutons de raccourci des modes.

Exit Hot Key (Boutons de raccourcis à Quitter) ✗- : Pour quitter la page actuelle et enregistrer.


Mode - Standard Picture Color Audio Gaming OSD System Brightness 80 Contrast 50 Black Boost 5 Low Blue Light Off ACM Off Super Sharpness Off Move Enter

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Basculez la manette vers le haut ou le bas pour sélectionner Picture (Image) dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.
3. Basculez la manette vers la gauche ou la droite pour régler les échelles mobiles.
4. Le menu Picture (Image) peut être utilisé pour régler Brightness (Luminosité), Contrast (Contraste), Black Boost (Boost du noir), Low Blue Light (Faible lumière bleue), ACM, Super Sharpness (Super netteté).
5. Brightness (Luminosité) : Réglez la luminosité de 0 à 100.

Remarque : Règle l'équilibre entre les teintes claires et sombres.

1. Contrast (Contraste) : Réglez le contraste de 0 à 100.

Remarque : Règle le degré de différence entre les zones claires et foncées.

1. Black Boost (Boost du noir) : Réglez l'intensité du noir de 0 à 10. Rehausse les ombres en augmentant la luminosité sans modifier les teintes plus claires.

2. Low Blue Light (Faible lumière bleue) : Filtre la lumière bleue pour protéger vos yeux, en réglant la quantité de lumière bleue diffusée -- 80 %, 70 %, 60 % ou 50 %.

Remarque : Une valeur plus élevée permet à davantage de lumière bleue de passer, donc afin d'obtenir la meilleure protection, veuillez sélectionner une valeur plus faible, dont 50 % est le meilleur résultat et a été certifié par un organisme de contrôle TÜV en Rhénanie et répond aux exigences du standard TÜV « contenu à faible lumière bleue » de Rhénanie.

1. ACM : Activez ou désactivez l'ACM.

Remarque : Réglé sur « On » (Activé), se basera sur l'écran actuel pour un réglage dynamique du contraste.

1. Super Sharpness (Super netteté) : Activez ou désactivez la Super netteté. La technologie Super netteté peut simuler des images haute résolution en augmentant la

densité de pixels de la source d'origine, afin de rendre les images plus nettes et plus claires.

Couleur

Mode - Standard Picture Gamma 2.2 Color Color Temp. Audio R Gain 50 Gaming G Gain 50 DSD B Gain 50 System B Bias 50 G Bias 50 B Bias 50 Move Biter

Mode - Standard Picture Color Audio Gaming OSD System Modes sRGB Mode Grayscale Mode 6-axis Hue 6-axis Saturate Off Off More Enter

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Basculez la manette vers le haut ou le bas pour sélectionner Color (Couleur) dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.
3. Basculez la manette vers la gauche ou la droite pour régler les échelles mobiles.
4. Le mode Gamma permet de régler la tonalité achromatique. La valeur par défaut est 2,2 (valeur standard pour Windows).
5. Color temp. (Température de couleur) : Le paramètre par défaut est chaud. Vous pouvez choisir Cool (Froid), Normal, Warm (Chaud), Bluelight (Lumière bleue) ou User (Personnalisé).
6. Modes : Pour sélectionner le mode scénario.
7. sRGB Mode (Mode sRVB) : Le paramètre par défaut est Off (désactivé). Vous pouvez allumer ou éteindre le mode sRGB pour mieux faire correspondre les couleurs avec les périphériques, tels que les imprimantes et appareils photo numériques.
8. Grayscale Mode (Mode niveau de gris) : Pour sélectionner le mode niveau de gris.
9. 6-axis Hue (Teinte 6 axes) : Règler les teintes rouge, verte, bleue, jaune, magenta et cyan.
10. 6-axis Saturate (Saturation 6 axes) : Règler la saturation rouge, verte, bleue, jaune, magenta et cyan.

Audio

Mode - Standard Picture Volume 70 Color Mute Off Audio Gaming OSO System Move Enter

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Basculez la manette vers le haut ou le bas pour sélectionner Audio dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.
3. Basculez la manette vers la gauche ou la droite pour régler les échelles mobiles.
4. Volume : Régler le volume
5. Mute (Couper le son) : Couper/rétablir le son.

Jeu

Mode - Standard Picture Color Audio Gaming OSD System Over Drive FreeSync VRB Refresh Rate Num Aim Point Normal Off Off Off Off Move Enter

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Basculez la manette vers le haut ou le bas pour sélectionner Gaming (Jeu) dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.
3. Basculez vers la gauche ou la droite pour accéder aux fonctions de contrôle.
4. Over Drive (Surbalayage) : Sélectionner Off (Désactivé), Normal ou Extreme (Extrême).
5. FreeSync : Pour activer/désactiver Freesync.
6. VRB : Pour activer/désactiver VRB.
7. Refresh rate num (Taux de rafraîchissement) : Affiche le taux de rafraîchissement actuel du panneau.

Remarque : Si FreeSync est sur «On» (Activée), vous pouvez voir les changements de fréquence V.

1. Aim point (Point de visée) : Afficher un point de visée sur l'écran pour les jeux de tir.

Remarque : En mode PBP, le point de visée n'est pas affiché.

OSD

Mode - Standard Picture Color Audio Gaming OSD System Language OSD Timeout Transparency OSD Lock English Off Off Move Enter

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Basculez la manette vers le haut ou le bas pour sélectionner OSD dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.
3. Basculez la manette vers la gauche ou la droite pour régler les échelles mobiles.
4. Language (Langue) : Choisir une langue pour les menus OSD.
5. OSD timeout (Délai de l'OSD) : Règle le délai avant d'éteindre le menu OSD.
6. Transparency (Transparence) : Sélectionnez la transparence lorsque vous utilisez le mode gaming. La transparence peut être de 0 % (DÉSACTIVÉ), 20 %, 40 %, 60 % ou 80 %.
7. OSD Lock (Verrouillage OSD) : Pour activer/désactiver l'OSD.

Remarque :

OSD Verrouillé :

• Réglez le verrouillage OSD sur « On » (Activé) dans les options OSD, et appuyez sur « Entrez » pour exécuter la fonction Verrouillage de toutes les touches.
• Le message « OSD Locked » (OSD Verrouillé) s'affichera au milieu de l'écran.
• Les lumières LED changeront du bleu à l'orange.
• Appuyez sur n'importe quelle Touche de l'écran pour que le message « OSD Locked » (OSD Verrouillé) s'affiche.

OSD Déverrouillé :

- Dans des conditions d'affichage normales, maintenez appuyé le bouton «Navi» du milieu pendant plus de 3 secondes pour déclencher le « OSD Unlock » (OSD Déverrouillé).

- Le message « OSD Unlock » (OSD Déverrouillé) s'affichera au milieu de l'écran.

- Les lumières LED redeviendront bleues.

Système

Mode - Standard Picture Color Audio Gaming OSD System Input Auto Source Wide Mode Hot Key Assignment DDC/CI HDMI Black Level Quick Start Mode HDMI On Full On Normal Off Move Enter

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.

2. Basculez la manette vers le haut ou le bas pour sélectionner System (Système) dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.

3. Basculez vers la gauche ou la droite pour accéder aux fonctions de contrôle.

4. Input (Entrée) : Sélectionnez une source parmi HDMI, DP.

5. Auto Source (Source auto) : La valeur par défaut est «On» (activé), qui permet d'effectuer une recherche automatique de la source du signal dans l'ordre.

Remarque : L'application Surround doit mettre Source auto sur « Désactivée ».

1. Wide mode (Mode Large) : Vous pouvez choisir le format d'écran à utiliser. Les options sont Aspect et Full.

2. Hot Key Assignment (Affectation des touches de raccourci) : Sélectionnez la fonction du bouton de raccourci 1 (Modes, Volume, Brightness (Luminosité), Gamma, Contrast (Contraste), Low Blue Light (Faible lumière bleue), Over Drive (Surbalayage)) et du bouton de raccourci 2 (Modes, Volume, Brightness (Luminosité), Gamma, Contrast (Contraste), Low Blue Light (Faible lumière bleue), Over Drive (Surbalayage)).

3. DDC/CI : Permet de régler les paramètres du moniteur depuis le logiciel, sur le PC.

Remarque : DDC/CI, raccourci pour Display Data Channel/Command Interface, permet d'envoyer les commandes du moniteur via le logiciel.

1. HDMI Black level (Niveau noir HDMI) : Sélectionnez pour régler le niveau de noir de HDMI.

2. Quick start mode (Mode démarrage rapide) : Sélectionner Off (Désactivé) ou On (Activé). Activer pour accélérer la vitesse de démarrage.

Enregistrer les réglages sur... (mode Personnalisé uniquement)

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Basculez la manette vers le haut ou le bas pour sélectionner Save Setting to... (Enregistrer les réglages sur...) dans l'OSD. Basculez vers la droite pour aller jusqu'à l'élément à régler et appuyez sur la manette pour y accéder.
3. Enregistrer les paramètres en mode jeu : Trois profils définis par l'utilisateur sont disponibles. Lorsque vous aurez décidé quels paramètres vous conviennent, les sauvegarder et le système pourra les rappeler ultérieurement lorsque vous activez le mode jeu.

Dépannage

Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous et voyez si vous arrivez à résoudre vous-même le problème.

Mode DP/HDMI (en option)

Problème Statut DEL Remède
Pas d'image visible Bleu Depuis l'OSD, ajustez la luminosité et le contraste en choisissant les valeurs maximales, ou réinitialisez les paramètres par défaut.
Désactivé Vérifiez l'interrupteur de mise sous tension.Vérifiez le branchement du cordon d'alimentation au moniteur.
Orange Vérifiez la bonne connexion du câble de signal vidéo à l'arrière du moniteur.Vérifiez la mise sous tension du système informatique. Il est peut-être en mode économie d'énergie/en attente.
Image instable Vérifiez si les spécifications de la carte graphiqueet du moniteur sont compatible. Cela pourrait générer une anomalie de la fréquence du signal d'entrée.
Image anormale L'image estabsente,décentrée, trop large ou trop petite à l'écran.	Vérifiez le réglage de l'affichage sur votre système. Dans le cas d'une image manquante, sélectionnez une autre résolution ou un autre taux de rafraîchissement vertical.Attendez quelques secondes après avoir réglé la taille de l'image avant de modifier ou de déconnecter le câble de signal ou d'éteindre l'écran.

Remarque : Le moniteur Acer est conçu pour la vidéo et l'affichage visuel des informations obtenues à partir de dispositifs électroniques.

Informations sur le produit relatives au label énergétique de l'UE

Conformité réglementaire
