Caractéristiques techniques	Écran 27 pouces, résolution Full HD (1920 x 1080), technologie IPS, temps de réponse 4 ms, taux de rafraîchissement 75 Hz.
Connectivité	Ports HDMI, VGA, et audio jack 3.5 mm.
Utilisation	Idéal pour le travail de bureau, le multimédia et les jeux occasionnels.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surcharges électriques.
Informations générales	Garantie de 2 ans, support technique disponible, consommation d'énergie réduite.

FOIRE AUX QUESTIONS - SA270G0 ACER

Comment connecter mon moniteur ACER SA270G0 à mon ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et sélectionnez la bonne source d'entrée sur l'écran.

Pourquoi mon moniteur ACER SA270G0 ne s'allume-t-il pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Essayez également un autre câble ou une autre prise pour éliminer un problème d'alimentation.

Comment ajuster la luminosité et le contraste de mon ACER SA270G0 ?

Accédez au menu OSD (On-Screen Display) en utilisant les boutons situés sur le moniteur. Dans le menu, recherchez les options de luminosité et de contraste pour les ajuster selon vos préférences.

Mon moniteur affiche une image floue, que faire ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur, qui est 1920 x 1080 pixels. Vous pouvez également vérifier les câbles de connexion pour vous assurer qu'ils sont bien fixés.

Le son de mon moniteur ACER SA270G0 ne fonctionne pas, que dois-je faire ?

Vérifiez que le volume du moniteur est activé et réglé sur un niveau audible. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont correctement connectés et configurés.

Comment réinitialiser mon moniteur ACER SA270G0 aux paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Configuration' puis recherchez l'option 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Que faire si mon moniteur ACER SA270G0 affiche un message d'erreur ?

Notez le message d'erreur affiché et consultez le manuel d'utilisation pour des indications spécifiques. Vérifiez également les connexions et redémarrez le moniteur.

Existe-t-il des pilotes pour le moniteur ACER SA270G0 ?

Les moniteurs n'ont généralement pas besoin de pilotes spécifiques. Cependant, vous pouvez vérifier le site Web d'ACER pour des mises à jour ou des logiciels supplémentaires compatibles avec votre système d'exploitation.

MODE D'EMPLOI SA270G0 ACER

Guide de l'utilisateur

Droits d'auteur © 2024. . Acer Incorporated. Tous Droits Réservés.

Manuel de l'utilisateur du moniteur LCD Acer Diffusion initiale : 04/2024

Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel ou dans les documents et publications supplémentaires. La présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation particulière.

Enregistrez le numéro de série, la date d'achat, et le numéro du modèle dans l'espace prévu ci-dessous. Le numéro de série et le numéro de modèle sont imprimés sur l'étiquette collée sur le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.

Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment, électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite préalable d'Acer Incorporated.

Manuel de l'utilisateur du moniteur LCD Acer

Modèle : ____ No. de série : ____ Date d'achat : ____ Lieu d'achat : ____

Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.

Remarques spéciales relatives aux moniteurs LCD

Il est normal que les symptômes suivant se produisent en utilisant le moniteur LCD, ils n'indiquent aucun problème.

• En raison de la nature des lampes fluorescentes, l'image à l'écran peut être instable lors de la première utilisation. Eteignez, puis rallumez votre écran pour vous assurer de faire disparaître ce problème d'instabilité de l'image.
• Il est possible que la luminosité à l'écran soit légèrement irrégulière, elle dépend du motif de bureau que l'on utilise.
• L'écran LCD possède 99,99% ou plus de pixels efficaces. Il peut comporter un maximum de 0,01% pixels défectueux, qui peuvent se caractériser par un pixel manquant ou constamment allumé.
• Il est dans la nature des écrans LCD qu'une image rémanente de l'écran précédent reste après un changement d'image, surtout si cette image est restée affichée à l'écran pendant plusieurs heures. Dans ce cas-là, l'écran redeviendra normal lentement en changeant d'image ou en éteignant le moniteur pendant plusieurs heures.

Informations concernant votre sécurité et votre confort

Consignes de Sécurité

Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.

Nettoyage du moniteur

Suivez attentivement les consignes ci-dessous lors du nettoyage du moniteur.

• Débranchez toujours le moniteur avant de le nettoyer.
• Utilisez un chiffon doux pour essuyer l'écran ainsi que l'avant et les côtés du coffret.

Connexion et déconnexion de l'appareil

Suivez les instructions suivantes lors de la connexion et de la déconnexion de l'alimentation du moniteur LCD :

• Assurez-vous que le moniteur est fixé à sa base avant de brancher le cordon d'alimentation à la prise de courant.
• Assurez-vous que le moniteur LCD et l'ordinateur sont allumés avant de connecter des câbles ou de débrancher le cordon d'alimentation.
• Si le système a plusieurs sources d'alimentation, débranchez l'alimentation du système en déconnectant tous les cordons d' alimentation des alimentations.

Accessibilité

Assurez-vous que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation est facilement accessible et se situe au plus près possible de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.

Écoute sécurisée

Pour protéger votre audition, respectez les consignes ci-dessous.

• Augmentez progressivement le volume jusqu'à ce que vous l'entendiez clairement et confortablement et sans déformation.
• Après avoir réglé le niveau du volume, ne l'augmentez pas une fois que vos oreilles s'y sont habituées.
• Limitez la durée d'écoute de musique à un volume élevé.
• Évitez d'augmenter le volume pour couvrir les sons environnants.
• Baissez le volume si vous ne pouvez pas entendre les gens qui parlent autour de vous.

Avertissements

• Ne pas utiliser ce produit près de l'eau.
• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d'être endommagé sérieusement.
• Les fentes et les ouvertures sont conçues à des fins de ventilation, pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires. Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.
• N'introduisez jamais d'objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.
• Pour éviter d'endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.
• Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les composants internes.
  • L'adaptateur n'est à utiliser qu'avec ce moniteur. Ne l'utilisez pas avec d'autres appareils.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.

• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.

• Ne pas surcharger une prise d'alimentation, une barrette de connexion d'alimentation ou une prise de courant en connectant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.
• Le cordon d'alimentation de ce produit est équipé d'une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d'insérer la fiche du cordon d'alimentation. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.

Avertissement! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n'est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.

Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

- Utilisez uniquement le cordon d'alimentation fourni pour ce produit. Si vous devez changer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences ci-dessous: type amovible, répertorié UL/certifié CSA, type SPT-2, courant nominal 7 A 125 V minimum, approuvé VDE ou équivalent, longueur de 4,6 mètres (15 pieds) au maximum.

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes:

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché.
• Si un liquide a été renversé dans le produit.
• Si le produit a été exposé à la pluie ou à l'eau.
• Si le produit est tombé ou si le boîtier a été endommagé.
• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage.
• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation.

Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.

Environnements potentiellement explosifs

Eteignez votre appareil dans toutes les zones présentant une atmosphère potentiellement explosive et respectez tous les panneaux et consignes. Les atmosphères potentiellement explosives se trouvent dans les zones où il est généralement conseillé de couper le moteur de votre véhicule. Les étincelles dans de telles zones risquent de provoquer une explosion ou un incendie ayant pour résultat des blessures ou même les morts. Éteignez l'appareil à proximité des pompes dans les stations essence. Respectez les restrictions concernant l'utilisation des équipements fréquence radio dans les dépôts, les entrepôts et les zones de distribution de carburant, des usines de produits chimiques ou dans des endroits en cours d'opérations de dynamitage. Des zones avec une atmosphère potentiellement explosive sont souvent, mais pas toujours, clairement signalées. Ces zones comprennent les cales des bateaux, les installations fixes pour stockage ou transfert des produits chimiques, les véhicules utilisant des gaz de pétrole liquéfiés (comme le propane ou le butane) et les zones dans lesquelles l'air contient des substances chimiques ou des particules comme des grains, de la poussière ou des poudres métalliques.

Consignes de sécurité complémentaires

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Informations concernant le recyclage des équipements TI

Acer s'engage dans la protection de l'environnement et considère le recyclage, la récupération et la mise au rebut des équipements usagés, comme l'une des principales priorités de la société, minimisant ainsi les nuisances à l'environnement.

Chez Acer, nous nous soucions des effets de notre activité sur l'environnement et cherchons à identifier et à proposer les meilleures procédures de travail pour réduire l'impact environnement de nos produits.

Pour plus d'informations et d'aide sur le recyclage, veuillez visiter les sites suivants : https://www.acer-group.com/sustainability/en/our-products-environment.html

Visitez le site www.acer-group.com pour obtenir plus d'informations sur les fonctions et les avantages de nos autres produits.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-vous sur le site web à l'adresse https://www.acer-group.com/sustainability/en/our-products-environment.html

Déclaration relatives aux pixels de l'écran LCD

L'unité à écran LCD est produite avec des techniques de fabrication de haute précision. Néanmoins, certains pixels peuvent occasionnellement avoir des ratés ou apparaître sous forme de points noirs ou rouges. Ceci n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement.

La gestion de l'énergie activée par défaut dans ce produit est la suivante :

• Activation du mode Veille de l'écran après 5 minutes d'inactivité de l'utilisateur.
• Pour réveiller le moniteur quand il est en mode Arrêt actif, déplacez la souris ou

Astuces et informations pour une utilisation confortable

Les utilisateurs d'ordinateurs peuvent se plaindre de fatigue oculaire et de maux de tête après une utilisation prolongée. Les utilisateurs sont également exposés à des blessures corporelles après de longues heures de travail devant un ordinateur. De longues périodes de travail, de mauvais habits de travail, le stress, des conditions de travail inadéquates, la santé des personnes et d'autres facteurs augmentent grandement les risques de blessure corporelle.

Un mauvais usage de l'ordinateur peut entraîner le syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculosquelettiques. Les symptômes suivants peuvent apparaître aux mains, poignets, bras, épaules, au cou ou au dos :

• sensation d'engourdissement, de brûlure ou de fourmillement
  • endolorissement, douleur ou sensibilité
• douleur, gonflement ou pulsation
  • raideur ou serrement
• froid ou faiblesse

Si vous avez ces symptômes ou tout autre inconfort et/ou douleur récurrent(e) ou persistant(e) lié(e) à l'utilisation d'un ordinateur, consultez immédiatement un médecin et informez le service de santé et de sécurité de votre société.

La section suivante propose des astuces pour utiliser un ordinateur de façon plus confortable.

Trouver votre zone de confort

Trouvez votre zone de confort en ajustant l'angle de vision du moniteur, à l'aide d'un repose-pied ou en rehaussant votre siège pour un confort maximal. Observez les astuces suivantes :

• évitez de rester trop longtemps dans une position fixe
• évitez d'avoir le dos voûté et/ou de vous pencher en arrière
• levez-vous et marchez régulièrement pour éliminer la tension des muscles de vos jambes

Prendre soin de votre vue

De longues heures devant l'ordinateur en portent des lunettes ou des lentilles de contact inappropriées, les reflets ou un éclairage ambiant excessif, des écrans mal réglés, des polices de caractères minuscules et des affichages aux contrastes faibles peuvent stresser vos yeux. Les sections qui suivent proposent des suggestions sur la façon de réduire la fatigue des yeux.

Les yeux

• Reposez vos yeux fréquemment.
• Faites faire des pauses régulières à vos yeux en les détachant du moniteur et en fixant des points distants.
• Clignez fréquemment des yeux pour éviter à vos yeux de sécher.

Affichage

• Maintenez votre affichage propre.
• Gardez la tête à un niveau plus élevé que le bord supérieur de l'affichage, de manière à ce que vos yeux pointent vers le bas lorsque vous regardez le centre de l'affichage.
• Ajustez la luminosité et/ou le contraste de l'affichage à un niveau confortable pour améliorer la lisibilité et la clarté graphique.

• Eliminez les reflets en :

• plaçant votre affichage de telle manière que le côté soit face à la fenêtre ou une source de lumière

• minimisant l'éclairage ambiant à l'aide de tentures, volets ou stores
• utilisant une lampe articulée
• changeant l'angle de vision de l'affichage
  • utilisant un filtre anti-reflet
• utilisant une visière d'afficheur, comme un morceau de carton qui se prolonge depuis le bord frontal supérieur de l'affichage

- Evitez de régler votre affichage sur un angle de vision inapproprié.

- Evitez de regarder des sources de lumière brillantes, comme des fenêtres ouvertes, pendant des périodes prolongées.

Développer de bonnes habitudes de travail

Développez les habitudes de travail suivantes pour utiliser votre ordinateur de façon plus relaxante et productive :

• Faites souvent de courtes pauses régulières.
  • Effectuez des exercices d'étirement.
• Respirez de l'air frais aussi souvent que possible.
• Faites régulièrement de l'exercice et maintenez la santé de votre corps.

Remarques spéciales relatives aux moniteurs LCD iii Informations concernant votre sécurité et votre confort

Consignes de sécurité iii

Nettoyage du moniteur iii

Connexion et déconnexion de l'appareil iii

Accessibilité

Écoute sécurisée iv

Avertissements

Utilisation de l'énergie électrique

Dépannage du produit

Consignes de sécurité complémentaires

Informations concernant le recyclage des équipements informatiques

Consignes de mise au rebut

Déclaration relatives aux pixels de l'écran LCD

Astuces et informations pour une utilisation confortable

Attacher la base (pour les modèles sélectionnés) 2

Réglage de la position de l'écran 3

Branchement de l'adaptateur et du cordon d'alimentation 3

Économiseur d'énergie 3

Display Data Channel (DDC) 4

Assignation des broches de connecteur 4

Câble de signal d'affichage couleur à 15 broches 4

Câble de signal d'affichage couleur à 19 broches 4

Table standard de répartition des tâches dans le temps 5

Installation

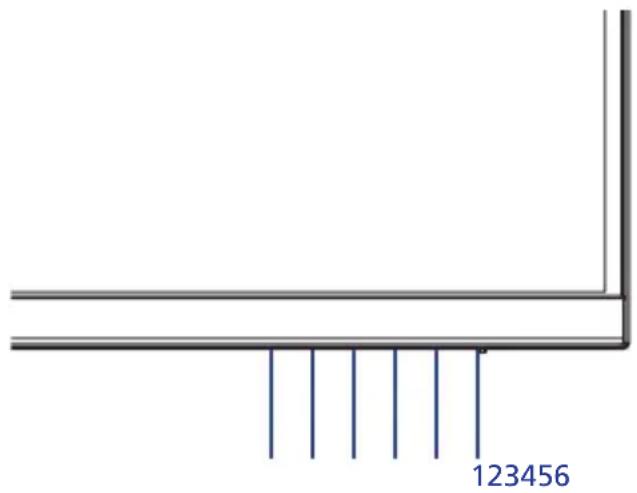

Commandes utilisateurs 7

Contrôles externes

Utilisation du menu de raccourci

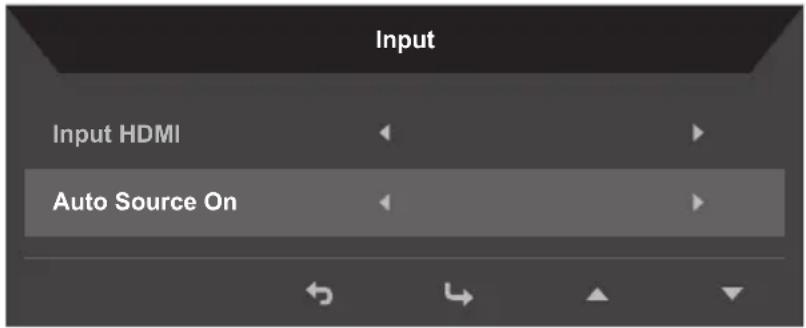

Sélection de la source d'entrée

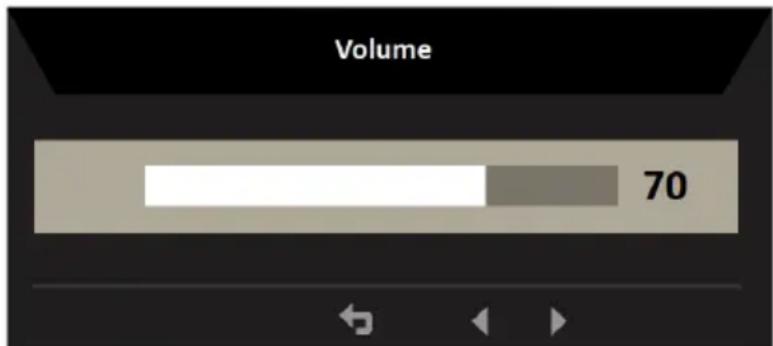

Réglage du volume

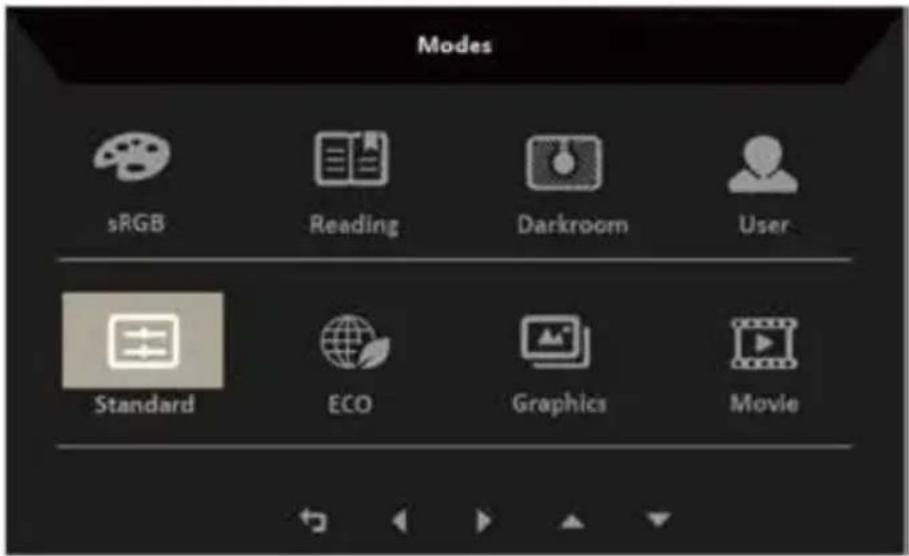

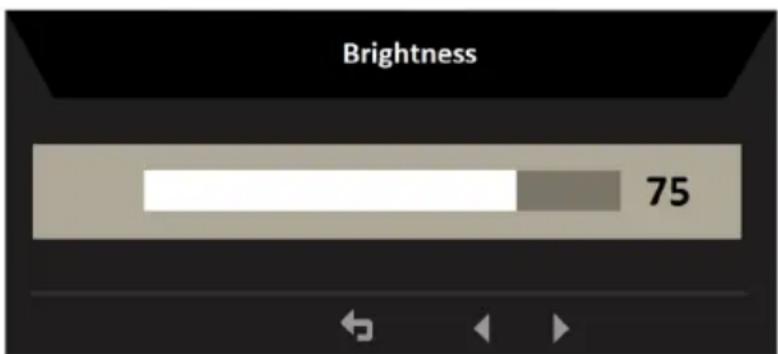

Réglage de la luminosité

Sélection des modes

Page Fonction

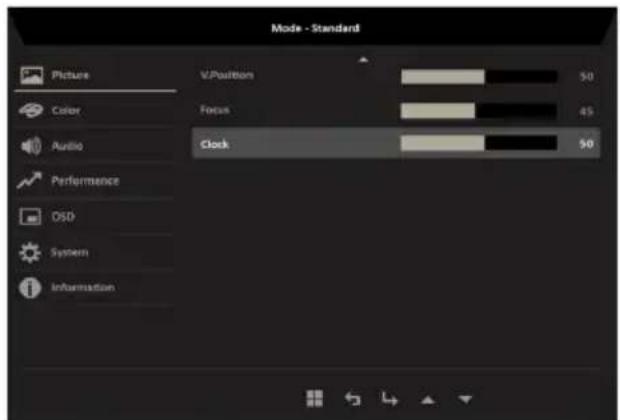

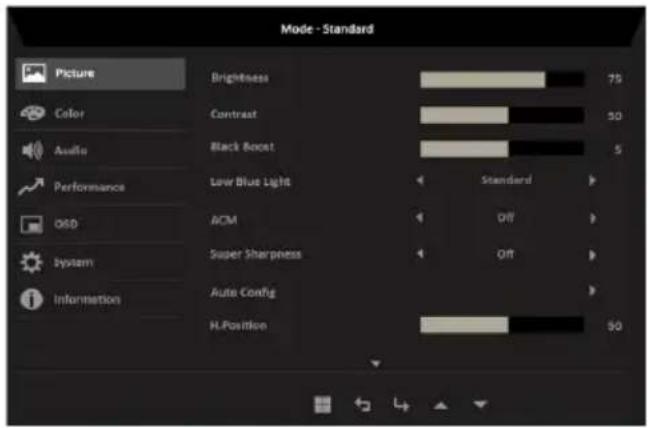

Réglage de l'image

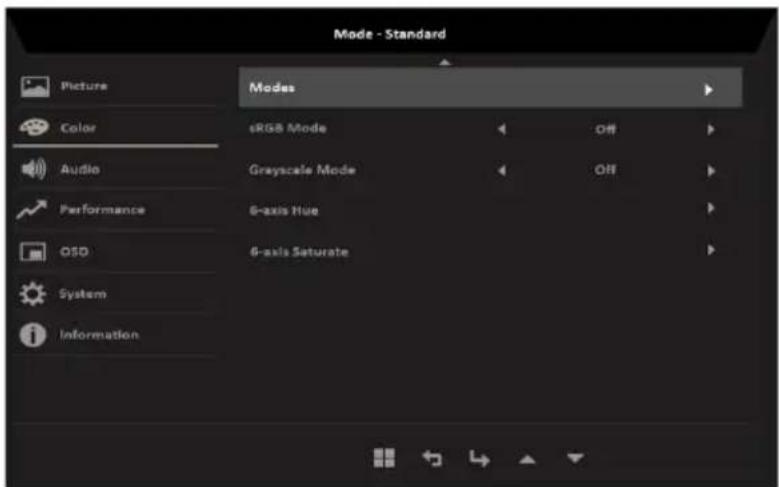

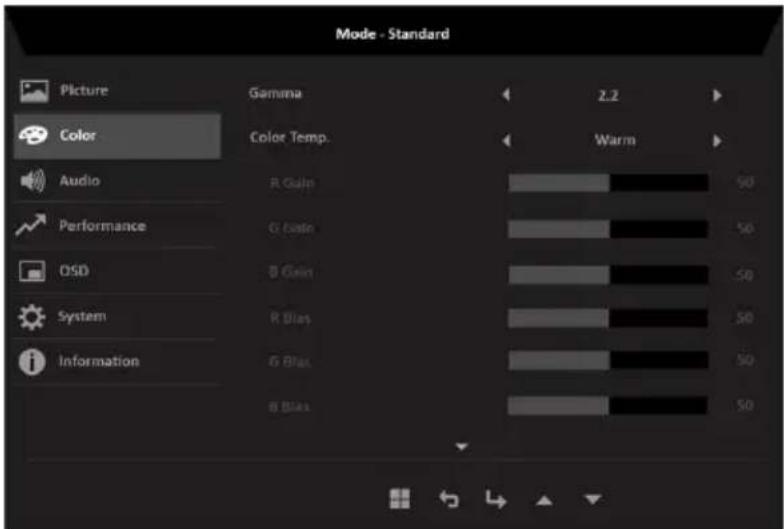

Réglage de la couleur

iii

iv

iv

V

V

vi

vii

vii

vii

viii

kiii

1

6

7

8

9

9

9

10

10

10

1:

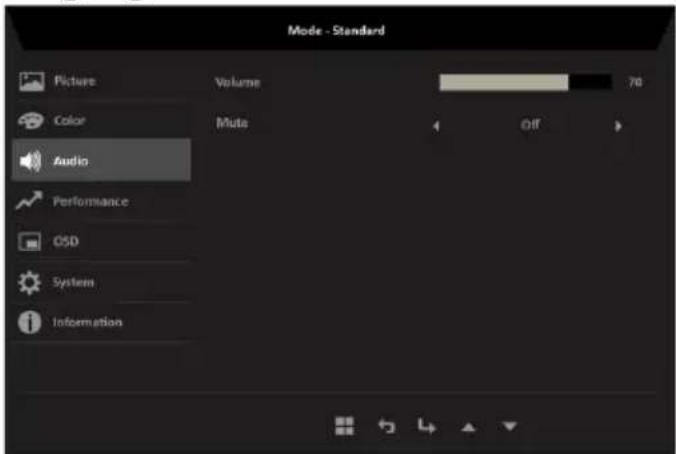

Réglage de l'audio 1

Réglage Jeu 1

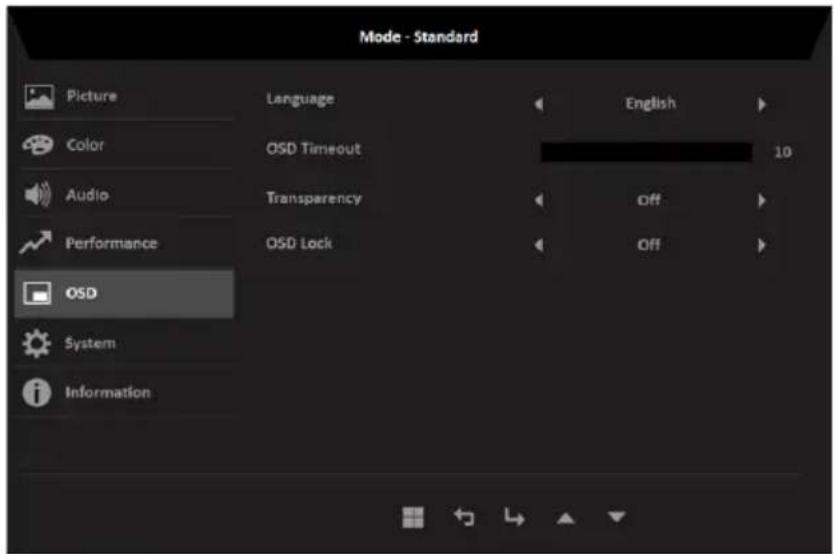

Ajuster le menu OSD 14

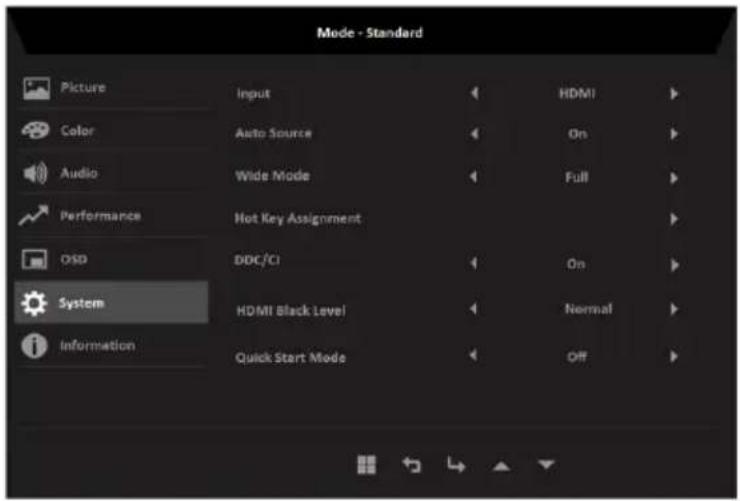

Réglage du système 15

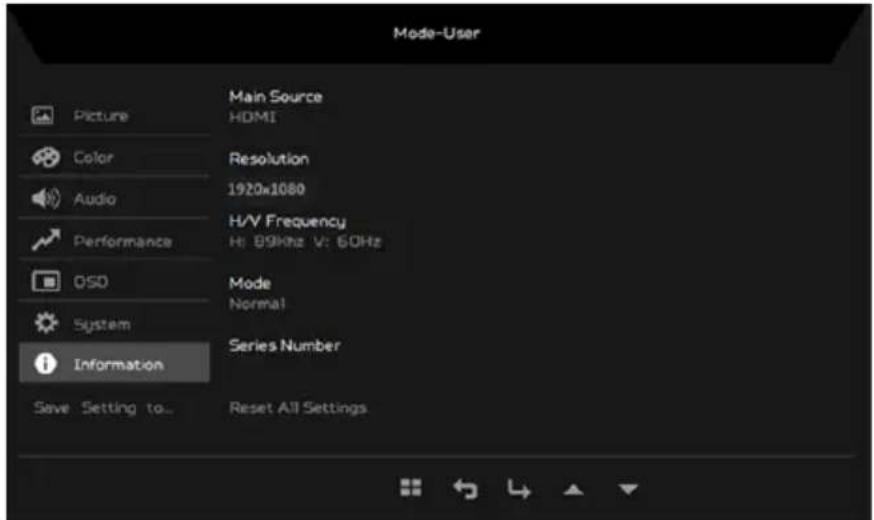

Informations relatives au produit 16

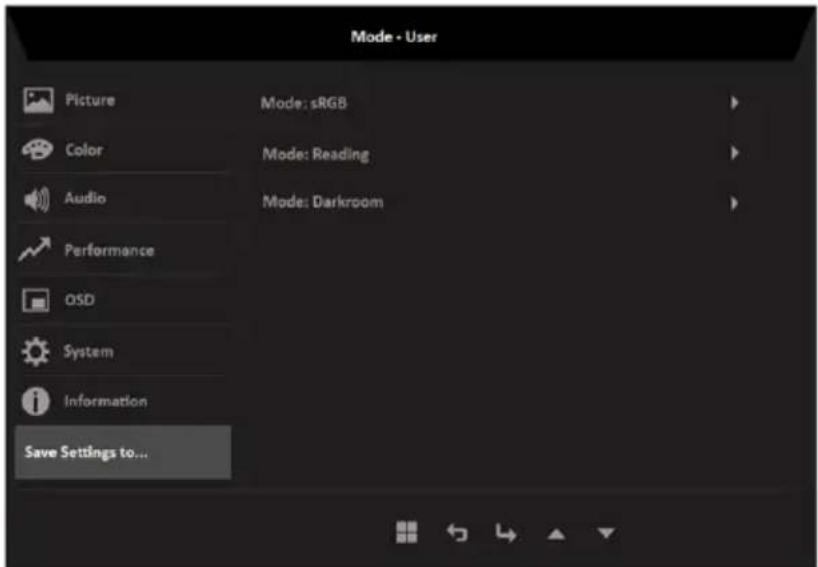

Enregistrer les réglages dans..... 16

(mode Utilisateur uniquement)

Guide de dépannage 17

Mode VGA 17

Modes HDMI (Optionnel) 18

Déballage

Lors du déballage, vérifiez la présence des éléments suivants et conservez les emballages d'origine pour le cas où vous devriez renvoyer ou transporter ultérieurement le moniteur.

Moniteur LCD Guide de démarrage rapide

Câble audio (Optionnel)

Câble D-SUB Câble HDMI (Optionnel)

(Optionnel)

Cordon d'alimentation CA

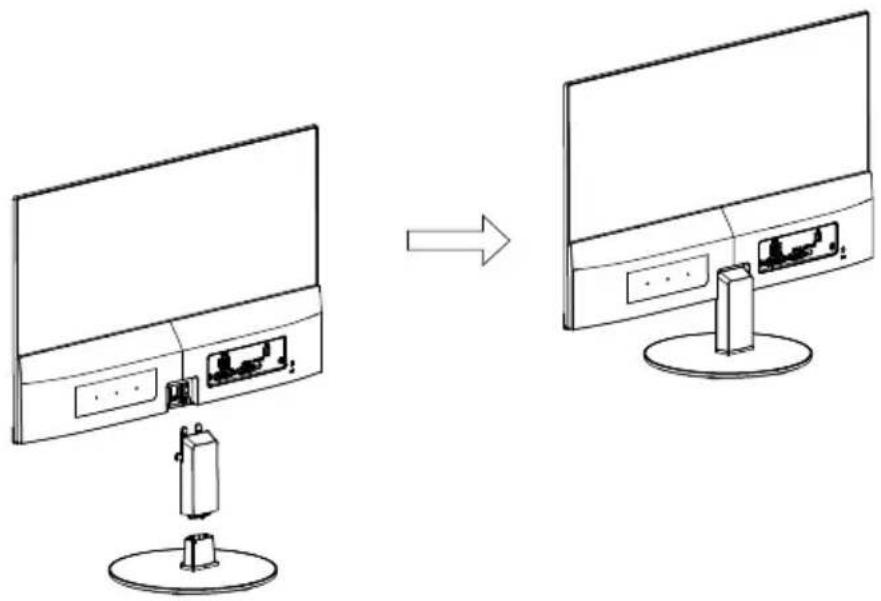

Attacher la base (pour les modèles sélectionnés)

Remarque : Retirez le moniteur et sa base de l'emballage. Retournez le moniteur avec précaution sur une surface stable – utilisez du tissus pour éviter que l'écran soit rayé.

1 Attachez le bras du support du moniteur sur la base.

2 Assurez-vous que la base est verrouillée sur le bras du support du moniteur.

- Attachez la base sur le bras du support du moniteur en tournant la vis blanche avec l'onglet fourni ou une pièce de monnaie. (certains modèles seulement)

Remarque : Procédez à l'installation avec soin pour éviter de vous blesser.

Réglage de la position de l'écran

Pour obtenir la meilleure position de visualisation, vous pouvez ajuster l'inclinaison du moniteur en saisissant ses bords à deux mains, comme indiqué dans l'illustration ci-dessous. L'inclinaison peut être ajustée de 15 degrés vers le haut ou de 5 degrés vers le bas, comme l'indique la flèche.

-5° -15°

Branchement de l'adaptateur et du cordon d'alimentation

• Assurez-vous tout d'abord que le type de cordon d'alimentation utilisé convient à votre région.
• Ce moniteur est doté d'un boîtier d'alimentation universel lui permettant de fonctionner dans des régions équipées en 100/120 V CA ou 220/240 V CA. Aucun réglage n'est requis par l'utilisateur.
• Branchez une extrémité du cordon d'alimentation au connecteur d'alimentation et l'autre extrémité à une prise secteur CA appropriée.
• Pour les appareils fonctionnant en 120 V CA: Utilisez un jeu de cordons agréé par l'UL, à fil de type SVT et fiche de type SP-12N, 10 A/125 V.
• Pour les appareils fonctionnant en 220/240 V CA: Utilisez un jeu de cordons composé d'un cordon H05VV-F et d'une fiche de type SP-021A 10 A/250 V. Ce jeu doit être conforme aux normes de sécurité en vigueur dans le pays dans lequel le matériel est installé et doit être marqué HAR.

Économiseur d'énergie

Le moniteur passe en mode « économie d'énergie » en réponse au signal de commande du contrôleur de l'écran, comme indiqué par le voyant bleu qui clignote.

Mode Voyant DEL

ON (allumé) Bleu

Veille/économie d'énergie Bleu clignotant

Les états de l'économiseur d'énergie seront maintenus jusqu'à la détection d'un signal de contrôle ou jusqu'à l'activation du clavier ou de la souris. Le temps de recouvrement depuis le mode "économie d'énergie" jusqu'à l'état de marche est d'environ 3 secondes.

LED MEAT

Display Data Channel (DDC)

Pour faciliter l'installation, le moniteur peut utiliser la fonction « Plug and Play » si votre système prend également en charge le protocole DDC. DDC (Display Data Channel) est un protocole de communication dans lequel le moniteur informe automatiquement le système hôte de ses capacités, par exemple des résolutions prises en charge et de la synchronisation correspondante. Ce moniteur prend en charge les normes DDC2B. Le moniteur prend en charge la norme DDC2B.

Assignation des broches de connecteur

Câble de signal d'affichage couleur à 15 broches

1 6 11 5 10 15

N° de broche	Description	N° de broche	Description
1	Rouge 9 +5 V
2	Vert 10 Masse logique
3	Bleu 11 Mise à la terre du moniteur
4	Mise à la terre du moniteur 12 Données de série DDC
5	Retour DDC 13 Sync-H
6	R-Masse 14 Sync-V
7	G-Masse 15 Horloge série - DDC
8	B-Masse

Câble de signal d'affichage couleur à 19 broches

N° de broche	Description	N° de broche	Description
1 TMDS données 2+ 2 Écran TMDS données 2
3 TMDS données 2- 4 TMDS données 1+
5 Écran TMDS données 1 6 TMDS données 1-
7 TMDS données 0+ 8 Écran TMDS données 0
9 TMDS données 0- 10 Horloge+ TMDS
11	Écran d'horloge TMDS	12	Horloge- TMDS
13	CEC	14	Réservé (N.C. sur l'appareil)
15	SCL 16 SDA
17	DDC/terre CEC	18	Alimentation +5 V
19	Détection connexion à chaud

Table standard de répartition des tâches dans le temps

No. Mode Resolution Refresh Rate
1 640	x480 60 Hz
2 640	x480 62 Hz
3 640	x480 75 Hz
4	MAC	640x480 66.7 Hz
5	VESA 72	0x400	70 Hz
6	SVGA	800x600	56 Hz
7		800x600	60 Hz
8		800x600	72 Hz
9		800x600	75 Hz
10	MAC	832x624 75 Hz
11	XGA	1024x768	60 Hz
12		1024x768	70 Hz
13		1024x768	75 Hz
14	VESA	1152x864	75 Hz
15		1280x960	60 Hz
16	SXGA	1280x1024	60 Hz
17		1280x1024	75 Hz
18	VESA 12	80x720	60 Hz
19	WXGA	1280x800 60 Hz
20	WXGA+ 1	440x900	60 Hz
21	WSXGA+	1680x1050	60 Hz
22 192	0x1080	60 Hz
23 192	0x1080 FHD	75 Hz
24		1920x1080	100	Hz
25		1920x1080	120	Hz

Installation

Pour installer le moniteur sur votre système hôte, suivez la procédure ci-dessous :

Procédure

1 Connectez le Câble Vidéo

a Assurez-vous que le moniteur et l'ordinateur sont hors tension.
b Connectez le câble vidéo VGA à l'ordinateur.
c Connectez le Câble numérique

(1) Assurez-vous que le moniteur et l'ordinateur sont hors tension.
(2) Cable HDMI (Optionnel, Modèle entrée HDMI uniquement)

a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints.
b. Connecter le câble HDMI à l'ordinateur.

d Branchez le câble audio (en option, modèle à entrée audio seulement).

2 Branchez l'adaptateur

a Branchez le cordon d'alimentation CA sur l'adaptateur.
b Branchez un coté de l'adaptateur sur le moniteur et l'autre coté sur une prise de courant CA correctement connecté à la terre.

3 Rallumez le moniteur et l'ordinateur

Rallumez tout d'abord le moniteur, puis l'ordinateur. Cette séquence est très importante.

4 Si le moniteur ne fonctionne pas correctement, reportez-vous à la section concernant la localisation des pannes afin de diagnostiquer le problème.

HDMI VGA-IRE DC IN LED/USB 500 LED/USB 500

Remarque : La sortie audio est seulement pour le modèle à sortie audio.

Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Commandes utilisateur

123456

Contrôles externes

No. Icône Article Description
1		Bouton marche/ arrêt / voyant	Permet de mettre le moniteur sous/hors tension.Le voyant bleu indique que l’écran est sous tension. Bleu clignotant indique le mode d’économie d’énergie/veille.
2		Fonctions OSD	Appuyez pour afficher le menu OSD. Appuyez à nouveau sur ce bouton pour valider une sélection dans le menu OSD.
3		Bouton Entrée Appuyez pour basculer entre les sources d'entrée.
4		Bouton Volume Appuyez pour activer le curseur du volume.
5		Luminosité	Appuyez sur la touche pour ouvrir le contrôle Luminosité et la régler au niveau de votre choix.
6		Mode Appuyez pour activer le menu Mode.

Utilisation du menu de raccourci

Remarque : Le contenu suivant est une référence générale seulement. Les spécifications réelles peuvent être différentes.

Le menu OSD (affichage à l'écran) peut servir à ajuster les paramètres de votre moniteur LCD. Appuyez sur la touche MENU pour ouvrir le menu OSD. Vous pouvez utiliser le menu OSD pour ajuster la qualité de l'image, la position du menu OSD et effectuer les réglages généraux. Pour des paramètres avancés, consultez la page suivante :

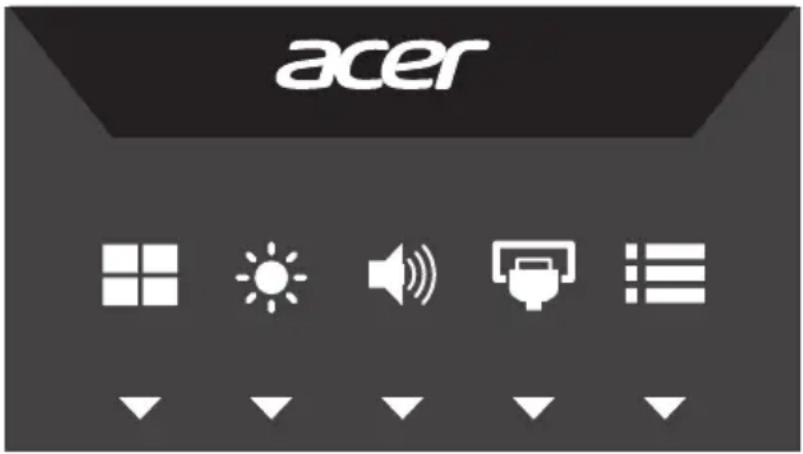

Page principale

acer

Appuyez sur l'un des boutons de fonction (Modes, Luminosité, Volume, Entrée ou Menu) pour ouvrir le menu de raccourci.

Le menu de raccourci vous Permets de choisir rapidement les réglages les plus souvent utilisés.

	Menu Appuyez sur le bouton Menu pour activer le menu OSD.
	Entrée Appuyez sur le bouton Entrée pour sélectionner l'une des différentes sources vidéos connectées à votre moniteur.(Optionnel, uniquement modèle D-sub ou modèle à entrée HDMI)Lorsque Source auto est désactivé, appuyez sur la touche de raccourci "Entrée" pour afficher le menu Source d'entrée. L'utilisateur peut changer la source d'entrée ou contrôler la fonction "Source auto".
	Volume Appuyez sur le bouton pour accéder à la fonction de réglage du Volume.L'utilisateur peut affecter une autre fonction dans "Système -> Affectation de touches de raccourci".
	Luminosité Appuyez sur le bouton pour accéder à la fonction de réglage de la luminosité.Les utilisateurs peuvent affecter une autre fonction dans "Système -> Affectation de touches de raccourci".
	Modes Appuyez sur le bouton pour déclencher le contrôle du mode Jeu.

Sélection de la source d'entrée

Input Input HDMI Auto Source On

1. Par défaut, Source auto est "Activé", la recherche automatique d'une source de signal dans l'ordre peut être prise en charge.
2. Lorsque Source auto est Désactivé, appuyez sur la touche de raccourci "Entrée" pour afficher le menu Source d'entrée. L'utilisateur peut changer la source d'entrée ou contrôler la fonction "Source auto".

Réglage du volume

Ouvrez le contrôle Volume et réglez le volume avec les flèches. Une fois terminé, utilisez pour retourner en arrière d'un niveau.

Remarque : L'ajustement du contrôle du volume et de l'égaliseur à d'autres réglages que la position centrale peut augmenter la tension de sortie des écouteurs/du casque et par conséquent le niveau de pression acoustique.

Réglage de la luminosité

Ouvrez le contrôle Luminosité et réglez la luminosité avec les flèches. Une fois terminé, utilisez pour retourner en arrière d'un niveau.

Ouvrez le contrôle Mode, activez ou désactivez Mode avec les flèches de réglage (Désactivé/Activé) et sélectionnez quel profil utiliser (Veuillez consulter la section OSD pour plus d'informations).

Ouvrez la page Fonction pour sélectionner les fonctions Image, Couleur, Audio, Performances, OSD ou Système et ajustez les réglages de votre choix avec les flèches. Vous pouvez également visualiser les informations système de votre moniteur dans cette page. Une fois terminé, utilisez pour retourner en arrière d'un niveau.

Réglage de l'image

Mode - Standard Picture Color Audio Performance OHD System Infonsetion Brightness Contrast Black Boost Levr Blue Light ACM Super Sharpness Auto Config H-Position 75 50 5 Standard Off Off 90

Mode - Standard Picture V/Position 50 Color Focus 45 Audio Clock 50 Performance OSD System Information

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Avec les touches ▲/▼, sélectionnez Image dans le menu OSD. Naviguez ensuite vers l'élément d'image que vous souhaitez ajuster.

3. Utilisez les touches pour ajuster les curseurs.

4. Le menu Image permet de régler les paramètres Luminosité, Contraste, Faible lumière bleue, Amplification du noir, ACM, Super netteté, Config auto, Position HV, Mise au point et Horloge.

5. Luminosité : Réglez la luminosité de 0 à 100.

Remarque : Ajuste l'équilibre entre les teintes claires et sombres.

1. Contraste : Réglez le contraste de 0 à 100.

Remarque : Définit le degré de différence entre les zones claires et sombres.

1. Amplification du noir : Réglez le niveau de noir de 0 à 10. Accentue les ombres en augmentant la luminosité sans modifier les teintes plus claires.

Remarque : Si l'image est très lumineuse ou comporte quelques zones d'ombre, ajuster ce réglage n'apportera peut-être pas de changements notables à l'image.

1. :LeivrBladurigè (Falèule l'pouièpedtègues) vos yeux en ajustant la quantité de lumière bleue affchée : Standard, Level 1, Level 2, Level 3, or Level 4.

Remarque : Un niveau inférieur laisse passer plus de lumière bleue, donc pour obtenir la meilleure protection, veuillez choisir un niveau supérieur, dont le niveau 4 est dans le meilleur état.

1. ACM : Activez ou désactivez ACM. La valeur par défaut est Désactivé.

2. Super netteté : Activez ou désactivez la super netteté. La technologie Super netteté peut simuler des images à haute résolution en augmentant la densité de pixels de la source originale pour rendre les images plus nettes et plus claires.

3. Config auto : Appuyez sur ce bouton pour activer la fonction Réglage auto. La fonction Réglage auto est utilisée pour régler Position H, Position V, Horloge et Mise au point. (Uniquement disponible sur le port VGA.)
4. Position H.: Ajuste la position horizontale de l'image.
5. Position V.: Ajuste la position verticale de l'image.
6. Mise au point : Règle la phase d'horloge sur ADC.
7. Horloge : Règle le Verrouillage rapide de l'horloge ADC.

Réglage de la couleur

Mode - Standard Picture Color Audio Performance OSD System Information Gamma Color Temp. 2.2 Warm R Gain G Rate D Gain R Bias G Bias B Bias 50 50 50 50 50 50

Mode - Standard Picture Modes Color sRGB Mode Gray-scale Mode Performance 6-axis Hue OSD 6-axis Saturate System Information

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Avec les touches ▲/▼, sélectionnez Couleur dans le menu OSD. Naviguez ensuite vers l'élément d'image que vous souhaitez ajuster.
3. Utilisez les touches pour sélectionner le paramètre.
4. Le mode Gamma vous permet de régler le ton de la luminance. La valeur par défaut est 2.2 (valeur standard pour Windows).
5. Température de couleur : La valeur par défaut est Chaud. Vous pouvez choisir Froid, Normal, Chaud, Faible lum. bl. ou Utilisateur.
6. Modes : Pour choisir le mode scénario. Le réglage par défaut est désactivé.
7. sRGB : Le réglage par défaut est désactivé. Vous pouvez activer ou désactiver sRGB pour une meilleure correspondance des couleurs avec les périphériques, tels que les imprimantes et les caméras numériques.
8. Grayscale Mode (Mode Échelle de gris) : Pour choisir le mode Échelle de gris.
9. 6-axis Hue (Teinte couleur 6 axes) : Règle la teinte red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.
10. 6-axis Saturate (Saturation couleur 6 axes) : Règle la saturation red (rouge), green (verte), blue (bleue), yellow (jaune), magenta et cyan.

Réglage de l'audio

Mode - Standard Picture Volume 70 Color Mute Off Audio Performance OSD System Information

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Avec les touches ▲/▼, sélectionnez Audio dans le menu OSD. Naviguez ensuite vers le curseur du Volume.
3. Utilisez les touches pour sélectionner le paramètre.
4. Volume : Règle le volume.
5. Mute (Muet) : Pour choisir d'activer/désactiver Muet.

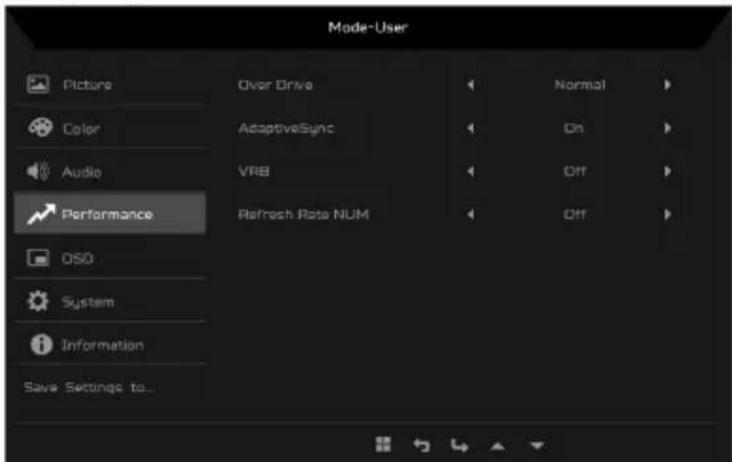

Réglage Performances

Mode-User Picture Color Audio Performance OSO System Information Save Settings to... Over Drive AdaptiveSync VRE Refresh Rate NUM Normal On Off Off

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Avec les touches ▲/▼, sélectionnez Performances dans le menu OSD. Naviguez ensuite vers le réglage que vous souhaitez ajuster.
3. Utilisez les touches pour sélectionner le paramètre.
4. Over Drive : Sélectionnez Désactivé, Normal ou Extrême.
5. AdaptiveSync : Pour choisir d'activer/de désactiver AdaptiveSync.
6. VRB: Lorsque VRB est réglé sur Normal ou Extrême, les lignes fines des images dynamiques deviennent plus nettes mais la luminosité est réduite et la valeur par défaut est "Désactivé"

Remarque : Réglage R

• VRB et AdaptiveSync ne peuvent pas être activés en même temps. Si AdaptiveSync est activé, VRB est "Désactivé".
• Lorsque VRB est "Activé", les paramètres Luminosité, Faible lumière bleue et ACM ne peuvent pas être réglés sauf s'il est "Désactivé".

• VRB est activé lorsque Fréquence d'entrée = 75 Hz. Si Fréquence d'entrée < 75 Hz, VRB est grisé et désactivé.

• Refresh rate num (N tx rafraîcht) : Affiche le taux de rafraîchissement courant de la dalle à l'écran.

Remarque : Si AdaptiveSync est réglé sur « Activé », vous pouvez visualiser les changements de Fréquence V dans l'OSD.

Ajuster le menu OSD

Mode - Standard Picture Color Audio Performance OSD System Information Language OSD Timeout Transparency OSD Lock English 10 Off Off

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Avec les touches ▲/▼, sélectionnez OSD dans le menu OSD. Naviguez ensuite vers le réglage que vous souhaitez modifier.
3. Utilisez les touches pour ajuster des curseurs.
4. Langue : Définissez la langue du menu OSD.
5. Durée de l'OSD : Ajustez le délai avant la désactivation du menu OSD.
6. Transparence : Sélectionnez la transparence lors de l'utilisation du mode jeu. La transparence peut être à 0 % (Désactivée), 20 %, 40 %, 60 % ou 80 %.
7. Verrouillage OSD : La fonction Verrouillage OSD est utilisée pour empêcher le bouton OSD d'être appuyé de manière accidentelle.

Remarque : 1. OSD verrouillé :

Définissez le Verrouillage OSD sur « Activé » dans le menu OSD et appuyez sur « Entrée ».

Le message « OSD verrouillé » apparaîtra au milieu de l'écran et les DÉL clignoteront en bleu.

Lorsque vous appuyez sur une touche, le message « OSD verrouillé » s'affichera.

2. OSD déverrouillé :

Appuyez la deuxième touche OSD pendant 3 secondes pour déverrouiller le menu OSD. Le message « OSD déverrouillé » apparaîtra au milieu de l'écran et les DÉL deviendront bleue.

Réglage du système

Mode - Standard Picture Input HDMI Color Auto Source On Audio Wide Mode Full Performance Hot Key Assignment O3D DDC/CI On System HDMI Black Level Normal Information Quick Start Mode Off

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Avec les touches ▲/▼, sélectionnez système dans le menu OSD. Naviguez ensuite vers le réglage que vous souhaitez ajuster.
3. Utilisez les touches pour sélectionner le paramètre.
4. Entrée : Sélectionnez la source parmi HDMI ou VGA.
5. Source auto : La valeur par défaut est "Activé", recherche automatiquement les sources d'entrée disponibles.
6. Mode Large : Vous pouvez sélectionner l'aspect de l'écran que vous utilisez. Les options sont Plein, Aspect et .
7. Affectation de touches de raccourci : L'utilisateur peut affecter différentes fonctions (Luminosité / Contraste / Low Blue Light (Faible lumière bleue) / Volume / Over Drive / Gamma / VRB ) aux touches définies par l'utilisateur : Touche1 et Touche2.
8. DDC/CI : Permet de régler les paramètres du moniteur via la logiciel sur le PC.

Remarque : DDC/CI, abréviation de Canal des données d'affichage/Interface de commandes, permet d'envoyer des commandes au moniteur via le logiciel.

1. Réglage du niveau de noir HDMI : Les utilisateurs peuvent sélectionner le niveau de noir sous la source HDMI. Les options sont Normal et Bas.

2. Mode démarrage rapide : Sélectionnez Désactivé ou Activé. La valeur par défaut est "Désactivé". Activez pour accélérer la vitesse de démarrage.

Informations relatives au produit

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Avec les touches ▲/▼, sélectionnez Informations pour visualiser les informations de base pour votre moniteur et l'entrée actuelle.
3. Réinitialiser tous les réglages : Réinitialisez les réglages de couleur personnalisés aux valeurs d'usine par défaut.

Enregistrer les réglages dans...... (Mode Utilisateur seulement)

1. Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Utilisez les touches ▲/▼ pour sélectionner "Enregistrer les réglages dans..." depuis le menu OSD. Naviguez ensuite vers l'élément que vous souhaitez ajuster et appuyez sur pour y accéder.
3. Enregistrer le réglage dans le mode utilisateur : Trois profils définis par l'utilisateur sont disponibles. Une fois que vous avez décidé quels réglages vous conviennent, enregistrez-les : le système pourra rappeler ultérieurement les réglages lorsque vous activerez le mode jeu utilisateur

Guide de dépannage

Avant d'envoyer votre moniteur à cristaux liquides en réparation, vérifiez la liste de dépannage ci-dessous afin de tenter de diagnostiquer le problème rencontré.

Mode VGA

Problème Statut DEL Solution
Pas d'image visible Bleu À l'aide de l'affichage à l'écran, réglez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Arrêt Vérifiez l'interrupteur d'alimentation.
	Vérifiez que le cordon d'alimentation est correctement relié au moniteur.
	Bleu clignotant Vérifiez que le câble du signal vidéo est correctement branché à l'arrière du moniteur.
	Vérifiez la mise sous tension du système informatique. Il est peut-être en mode économie d'énergie/en veille.
Image instable Bleu Vérifiez si les spécifications de l'adaptateur graphique et du moniteur sont conformes, le contraire pouvant occasionner une mauvaise correspondance de fréquence du signal d'entrée.
Image anormale (L'image est absente, décentrée, trop large ou trop petite à l'écran.)	Bleu En passant par le menu OSD, ajustez la mise au point, l'horloge, la position horizontale et verticale avec les signaux non-standard.
	Contrôlez les paramètres d'affichage de votre système. Si l'image est absente, veuillez choisir une autre résolution ou un autre taux de rafraîchissement vertical.
	Vous devez attendre quelques secondes après avoir ajusté la taille de l'image avant de modifier ou de déconnecter le signal, ou de mettre le moniteur hors tension.

Modes HDMI (Optionnel)

Problème Statut DEL Solution

Pas d'image visible Bleu À l'aide de l'affichage à l'écran, réglez la

luminosité et le contraste au maximum ou restaurez leur réglage par défaut.

Arrêt Vérifiez l'interrupteur d'alimentation.

Vérifiez que le cordon d'alimentation CA est correctement relié au moniteur.

Bleu clignotant Vérifiez que le câble du signal vidéo est correctement branché à l'arrière du moniteur.

Vérifiez la mise sous tension du système informatique. Il est peut-être en mode économie d'énergie/en veille.

24 Y

Informations produit pour le label énergétique de l'UE

27

Informations produit pour le label énergétique de l'UE
