Type de produit	Moniteur gaming
Marque	AOC
Modèle	27G4HRE
Taille d'écran	27 pouces (68,6 cm de diagonale)
Résolution native	1920 x 1080 (Full HD)
Taux de rafraîchissement maximal	200 Hz
Type de dalle	TFT LCD couleur
Connectivité	2x HDMI, 1x DisplayPort, 1x sortie casque
Haut-parleurs intégrés	2 x 2 W
Fonctions gaming	Adaptive-Sync (FreeSync), HDR10, modes jeu (Standard, FPS, RTS, Course, Joueur 1-3), Shadow Control, Low Input Lag, Game Color, MBR, MBR Sync, Overdrive, DialPoint, Frame Counter
Alimentation	100-240 V~, 50/60 Hz, 1,5 A
Consommation électrique (standard)	23 W
Consommation électrique (max)	44 W
Consommation en veille	≤ 0,3 W
Angle d'inclinaison	-5° à 18°
Montage mural	Oui (compatible VESA, kit non inclus)
Contenu de la boîte	Moniteur, support, base, cordon d'alimentation, câble de signal (selon pays), guide de démarrage
Sécurité	Prise avec terre, ne pas surcharger, installer sur surface stable, laisser 10 cm d'espace autour pour ventilation, ne pas incliner plus de -5°
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux, eau savonneuse douce, éviter détergent concentré
Garantie pixels	Jusqu'à 2 sous-pixels brillants, 5 sous-pixels sombres, 5 points défectueux au total max (selon politique AOC)

FOIRE AUX QUESTIONS - 27G4HRE AOC

Comment régler l'angle du moniteur ?

Tenez le support et inclinez doucement l'écran vers l'avant ou l'arrière. L'angle d'inclinaison est de -5° à 18°. Ne touchez pas l'écran LCD et ne poussez pas sur l'écran lors du réglage.

Comment activer la fonction Adaptive-Sync ?

Allez dans le menu OSD > Game Setting > Adaptive-Sync et réglez sur On. Assurez-vous d'utiliser une carte graphique compatible et un câble DisplayPort ou HDMI.

Quels sont les modes jeu disponibles ?

Les modes jeu sont : Standard, FPS, RTS, Course, Joueur 1, Joueur 2 et Joueur 3. Vous pouvez les sélectionner via la touche raccourci Mode jeu ou dans le menu OSD > Game Setting > Gaming Mode.

Comment monter le moniteur au mur ?

Retirez la base, insérez un outil plat dans la fente pour ouvrir le capot arrière, puis fixez un bras mural VESA en utilisant 4 vis M4 (longueur = 10 mm + épaisseur du support). Suivez les instructions du kit de montage.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que le cordon d'alimentation est branché et que le moniteur est allumé. Assurez-vous que le câble vidéo est correctement connecté. Redémarrez l'ordinateur. Si le message 'Saisie non supportée' apparaît, ajustez la résolution et la fréquence de la carte graphique.

Comment utiliser la fonction HDR ?

Si le contenu HDR est détecté, l'option HDR s'affiche automatiquement dans le menu OSD > Picture. Vous pouvez choisir entre DisplayHDR, HDR Picture, HDR Movie ou HDR Game. Pour du contenu non HDR, utilisez le mode HDR pour simuler un effet HDR.

Comment régler la transparence du menu OSD ?

Allez dans OSD Setup > Transparence et ajustez de 0 à 100. Plus la valeur est élevée, plus le menu est transparent.

Que faire en cas de pixels défectueux ?

Consultez la politique AOC sur les pixels défectueux : jusqu'à 2 sous-pixels brillants, 5 sous-pixels sombres, total 5 points maximum. Si le nombre dépasse ces tolérances, contactez le service après-vente.

Comment verrouiller le menu OSD ?

Éteignez le moniteur, maintenez enfoncé le bouton Menu, puis rallumez le moniteur. Pour déverrouiller, répétez la même opération.

Quels câbles sont fournis dans la boîte ?

La boîte contient le moniteur, le support et la base, un cordon d'alimentation. Les câbles de signal (HDMI, DisplayPort) ne sont pas fournis dans tous les pays. Vérifiez auprès de votre revendeur.

MODE D'EMPLOI 27G4HRE AOC

Manuel de l' Utilisateur

27G4HRE

AOC GAMING MONITOR

Sécurité .... 1

Conventions nationales....1

Alimentation 2

Installation....3

Nettoyage....4

Autre....5

Réglages 6

Contenu de la boîte....6

Configuration du support et de la base 7

Réglage de l'angle de visualisation....8

Connexion du moniteur 9

Wall Mounting....10

Fonction de Adaptive-Sync 10

HDR 12

Réglage 13

Touches de raccourci 13

OSD Setting (Réglages d'OSD)....14

Game Setting (Réglage Jeu) 15

Picture(Image) 17

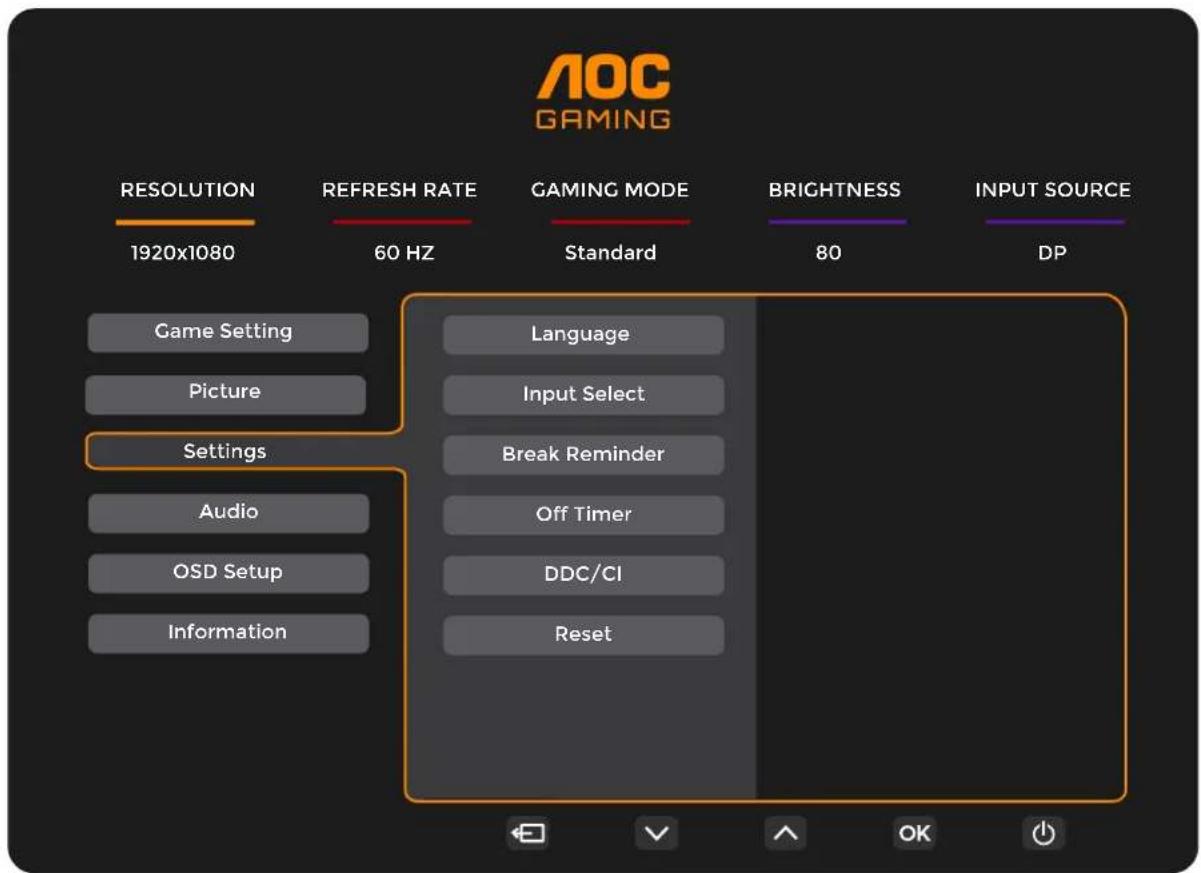

Settings(Paramètres)....19

Audio....20

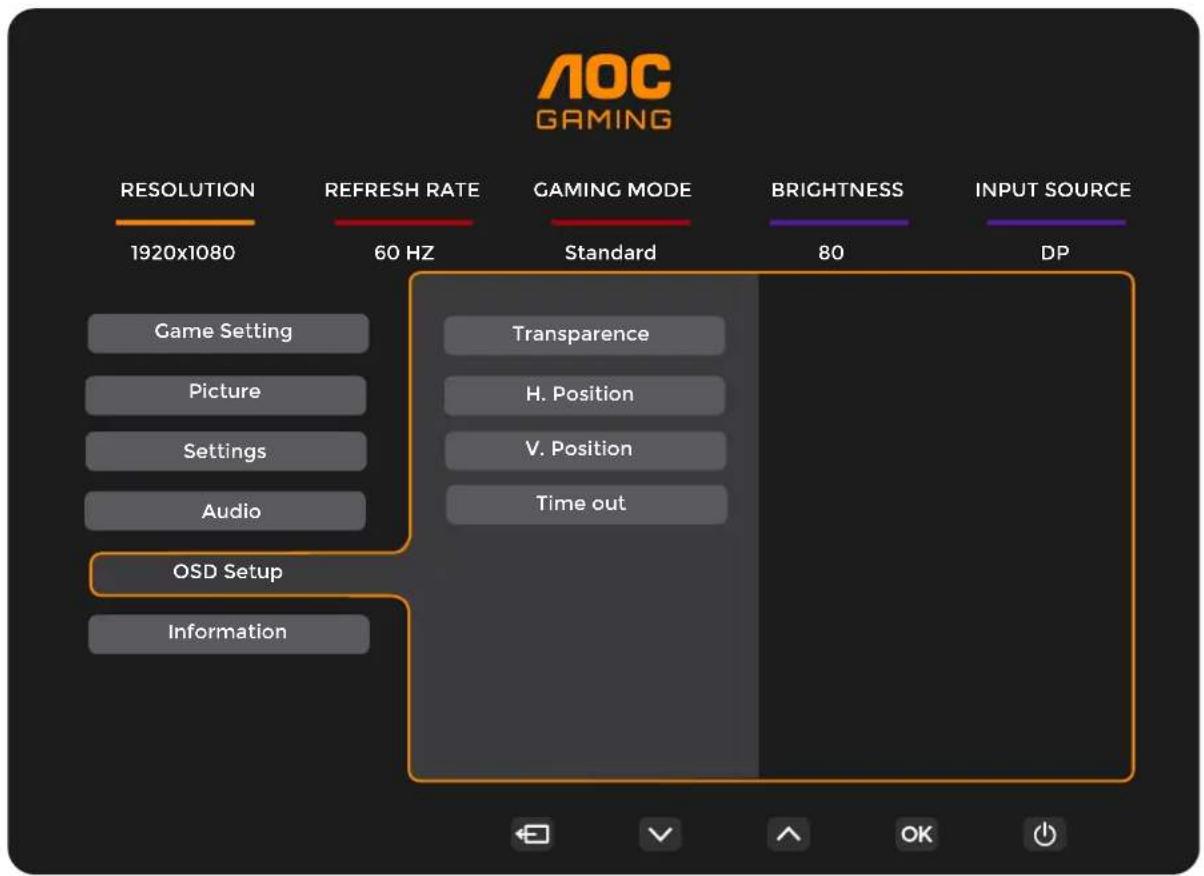

OSD Setup (Réglage OSD)....21

Information....22

Voyant DEL 23

Dépannage 24

Spécifications 25

Caractéristiques générales 25

Les écrans plats AOC affichent leur politique relative aux pixels défectueux 26

Modes d'affichage préréglés 28

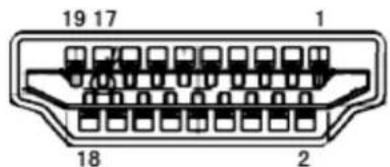

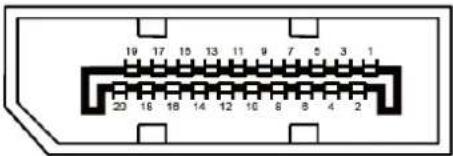

Assignations des broches 29

Plug & Play....30

Sécurité

Conventions nationales

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.

Remarques, Avertissements et Mises en garde

Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante :

REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre ordinateur.

AVERTISSEMENT : Un AVERTISSEMENT indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommande une procédure pour éviter le problème.

MISE EN GARDE : Les MISES EN GARDE signalent des risques corporels potentiels et vous indiquent comment éviter les problèmes. Certaines mises en garde peuvent apparaître sous différentes formes et ne pas être accompagnées d'un icône. Dans ce cas, la présentation spécifique de la mise en garde est rendue obligatoire par l'autorité réglementaire.

Alimentation

Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d'électricité.

Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à la terre. Pour des raisons de sécurité, cette fiche ne s'insère que dans une prise avec terre. Si votre prise n'est pas compatible avec les fiches à trois broches, faites appel à un électricien pour l'installation d'une prise correcte, ou utilisez un adaptateur afin de connecter votre appareil à la terre en sécurité. Ne vous privez pas la protection apportée par la mise à la terre.

Débranchez l'appareil en cas d'orage ou lorsqu'il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions.

Ne surchargez pas les fils d'alimentation ou les rallonges. Une surcharge peut engendrer un incendie ou une électrocution.

Afin d'assurer une utilisation satisfaisante, utilisez uniquement le moniteur avec des ordinateurs homologués UL qui ont les réceptacles appropriés configurés de manière adéquate et qui mentionnent une utilisation entre 100 et 240V CA, Min. 5A.

La prise de courant doit être installée près de l'appareil et être facile d'accès.

Installation

N'installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l'appareil. Tout montage de l'appareil doit suivre les instructions du fabriquant et il faut utiliser des accessoires de montage recommandés par le fabriquant. Un appareil sur un meuble roulant doit être déplacé avec soin.

N'insérez jamais des objets dans les fentes du boîtier du moniteur. Cela risquerait de causer un court-circuit et poser un risque d'incendie et/ou d'électrocution. Ne renversez jamais de liquides sur le moniteur.

Ne posez jamais la face avant de l'appareil sur le sol.

Si vous montez le moniteur sur un mur ou une étagère, utilisez le kit de montage agréé par le constructeur et suivez les instructions du kit.

Pour éviter d'éventuels dommages, par exemple le décollement du panneau de l'écran, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés. Si un angle d'inclinaison de plus de -5 degrés est utilisé, les dommages causés au moniteur ne seront pas couverts par la garantie.

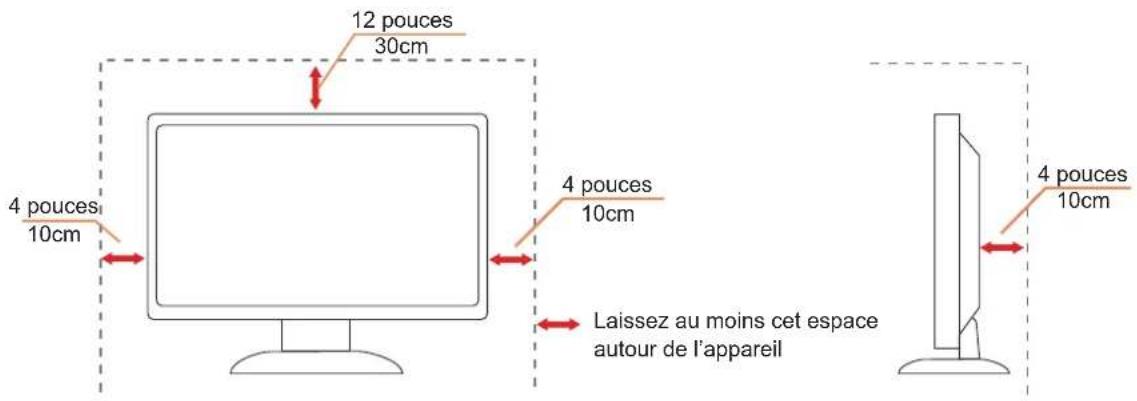

Laissez de l'espace autour du moniteur comme indiqué ci-dessous. Sinon, la circulation d'air peut être insuffisante et causer une surchauffe, ce qui peut provoquer un incendie ou endommager le moniteur.

Voir ci-dessous pour les zones de ventilation recommandées autour du moniteur lorsque le moniteur est installé sur un mur ou sur un support :

Installé avec la base

12 pouces 30cm 4 pouces 10cm 4 pouces 10cm Laissez au moins cet espace autour de l'appareil 4 pouces 10cm

Nettoyage

Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d'un détergent concentré qui pourrait endommager le boîtier.

Lors du nettoyage, assurez-vous que l'eau n'entre pas dans l'appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l'écran.

H₂O

Débranchez le cordon d'alimentation avant de nettoyer l'appareil.

Autre

S'il y a une odeur bizarre, des bruits ou de la fumée venant de l'appareil, débranchez IMMÉDIATEMENT le cordon d'alimentation et contactez un Centre de service.
! Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau.
Ne pas soumettre le moniteur LCD à d'importantes vibrations ni à des impacts pendant l'utilisation.
Ne pas cogner ni faire tomber le moniteur pendant l'utilisation ou le transport.
Les cordons d'alimentation doivent être homologués pour la sécurité. Pour l'Allemagne, cela doit être le type H03VV-F/H05VV-F, 3G, 0,75 mm ^2 , ou supérieur. Pour les autres pays, des types appropriés doivent être utilisés en conséquence.
Une pression acoustique excessive des écouteurs et des casques peut entraîner une perte auditive. Le réglage de l'égaliseur au maximum augmente la tension de sortie des écouteurs et des casques et donc le niveau de pression acoustique.

Réglages

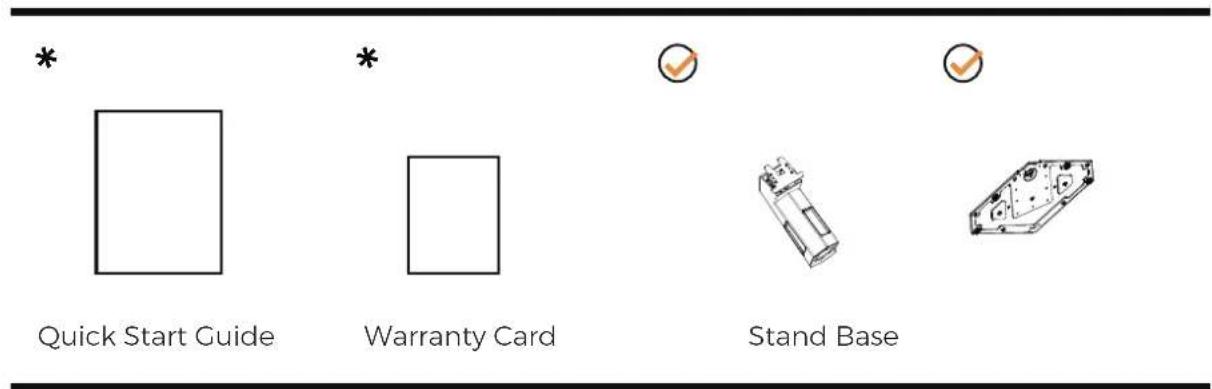

Contenu de la boîte

Monitor

* Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.

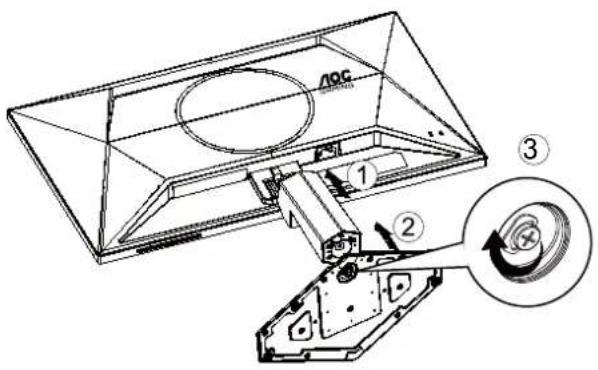

Configuration du support et de la base

Veuillez installer ou retirer la base en suivant les étapes suivantes.

Réglage :

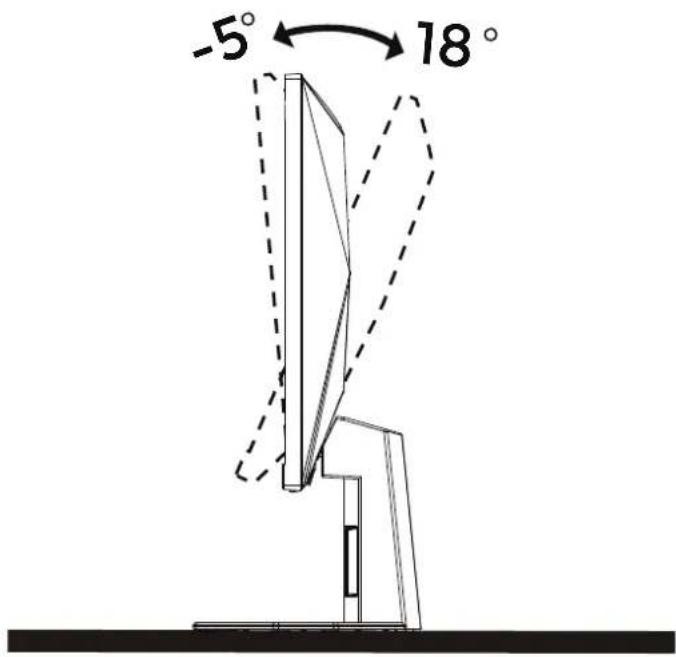

Réglage de l'angle de visualisation

Pour obtenir une expérience visuelle optimale, il est recommandé que l'utilisateur s'assure de pouvoir voir l'ensemble de son visage à l'écran, puis d'ajuster l'angle du moniteur en fonction de ses préférences personnelles.

Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle.

Vous pouvez régler le moniteur de la manière décrite ci-dessous :

-5° 18°

REMARQUE :

Ne touchez pas l'écran LCD lorsque vous changez l'angle. Ceci pourrait provoquer des dommages ou abîmer l'écran LCD.

Avertissement

• Pour éviter d'éventuels dommages à l'écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.
• N'appuyez pas sur l'écran lorsque vous ajustez l'angle du moniteur. Tenez toujours par le boîtier.

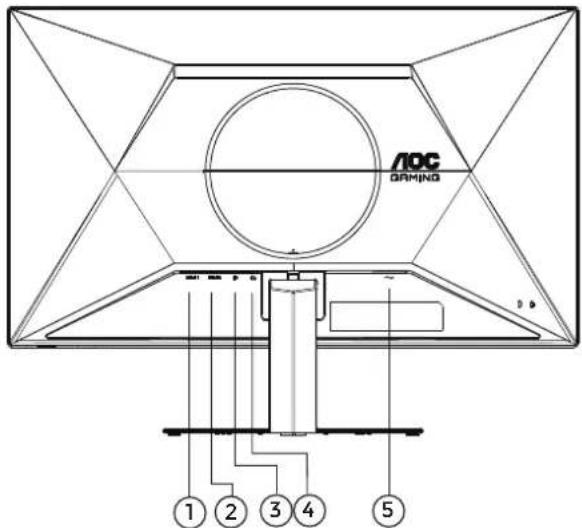

Connexion du moniteur

Branchement des câbles à l'arrière du moniteur et de l'ordinateur :

AOC GAMINO 1 2 3 4 5

1. HDMI 1
2. HDMI 2
3. DisplayPort
4. Casque
5. Alimentation

Connexion à un PC

1. Branchez fermement le cordon d'alimentation à l'arrière de l'écran.
2. Mettez votre ordinateur hors tension et débranchez son câble d'alimentation.
3. Connectez le câble de signal de l'écran au connecteur vidéo situé à l'arrière de votre ordinateur.
4. Insérez le câble d'alimentation de votre ordinateur et de l'écran dans une prise secteur proche.
5. Allumez votre ordinateur et votre écran.

Si votre moniteur affiche une image, l'installation est terminée. Si aucune image n'est visible, voir la section Dépannage. Afin de protéger votre équipement, éteignez toujours l'ordinateur et le moniteur LCD avant de faire les branchements.

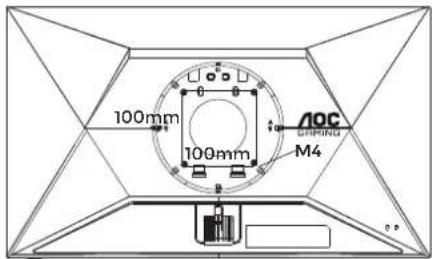

Wall Mounting

Ce moniteur peut être fixé au mur avec un bras de fixation que vous achetez séparément. Coupez l'alimentation avant de réaliser cette procédure. Suivez ces étapes:

1. Enlevez la base.
2. Insérez un tournevis à tête plate ou un autre outil plat dans la fente et ouvrez le couvercle arrière.
3. Suivez les instructions du constructeur relatives au montage du bras de fixation au mur.
4. Placez le bras de fixation au mur à l'arrière du moniteur. Alignez les trous du bras avec les trous situés à l'arrière du moniteur.
5. Insérez les 4 vis dans les trous et serrez-les.
6. Reconnectez les câbles. Veuillez vous reporter au manuel de l'utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur.

Spécifications des vis de support mural : M4*(10 + X) mm (X = épaisseur du support pour montage mural)

Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC. Contactez toujours le fabricant pour toute installation murale.

≤5° >5° 0° 90°

* La conception de l'écran peut varier par rapport aux illustrations.

Avertissement

1. Pour éviter d'éventuels dommages à l'écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.
2. N'appuyez pas sur l'écran lorsque vous ajustez l'angle du moniteur. Tenez toujours par le boîtier.

Fonction de Adaptive-Sync

1. La fonction de Adaptive-Sync fonctionne avec DisplayPort/HDMI
2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en visitant www.AMD.com

Cartes graphiques

• Radeon™ RX Vega séries
- Radeon™ RX 500 séries
- Radeon™ RX 400 séries
- Radeon™ R9/R7 300 séries (sauf séries R9 370/X, R7 370/X, R7 265)
- Radeon™ Pro Duo (2016)
- Radeon™ R9 Nano séries
- Radeon™ R9 Fury séries
- Radeon™ R9/R7 200 séries (sauf séries R9 270/X, R9 280/X)

Processeurs

• AMD Ryzen™ 7 2700U
• AMD Ryzen™ 5 2500U
• AMD Ryzen™ 5 2400G
• AMD Ryzen™ 3 2300U
• AMD Ryzen™ 3 2200G
• AMD PRO A12-9800
• AMD PRO A12-9800E
• AMD PRO A10-9700
• AMD PRO A10-9700E
• AMD PRO A8-9600
• AMD PRO A6-9500
• AMD PRO A6-9500E
• AMD PRO A12-8870
  • AMD PRO A12-8870E
• AMD PRO A10-8770
  • AMD PRO A10-8770E
• AMD PRO A10-8750B
• AMD PRO A8-8650B
• AMD PRO A6-8570
• AMD PRO A6-8570E
• AMD PRO A4-8350B
• AMD A10-7890K
• AMD A10-7870K
• AMD A10-7850K
• AMD A10-7800
• AMD A10-7700K
• AMD A8-7670K
• AMD A8-7650K
• AMD A8-7600
• AMD A6-7400K

HDR

Compatible avec les signaux d'entrée au format HDR10.

L'écran peut activer automatiquement la fonction HDR si le lecteur et le contenu sont compatibles. Veuillez contacter le fabricant de l'appareil et le fournisseur du contenu pour plus d'informations sur la compatibilité de votre appareil et du contenu. Veuillez sélectionner « Désactivé » pour le réglage de la fonction HDR lorsque vous n'avez pas besoin de la fonction d'activation automatique.

Remarque :

1. Aucune configuration spéciale n'est nécessaire pour l'interface DisplayPort/HDMI sous WIN10 versions antérieures à (plus anciennes que) V1703.
2. Seule l'interface HDMI est disponible et l'interface DisplayPort ne peut pas fonctionner sous WIN10 versions V1703.

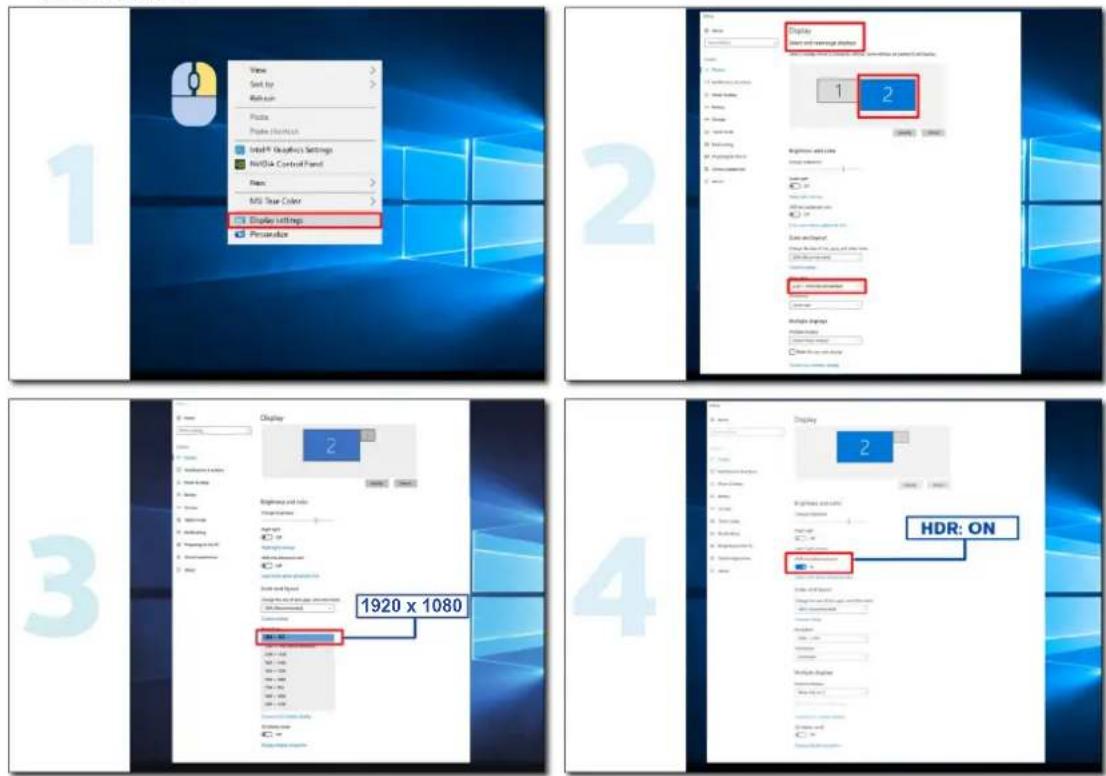

3. Paramètres d'affichage
   a. La résolution de l'affichage est réglée sur 1920*1080 et HDR est préréglé sur Activé.
   b. Après être entré dans une application, le meilleur effet HDR peut être obtenu lorsque la résolution passe à 1920*1080 (si disponible).

Réglage

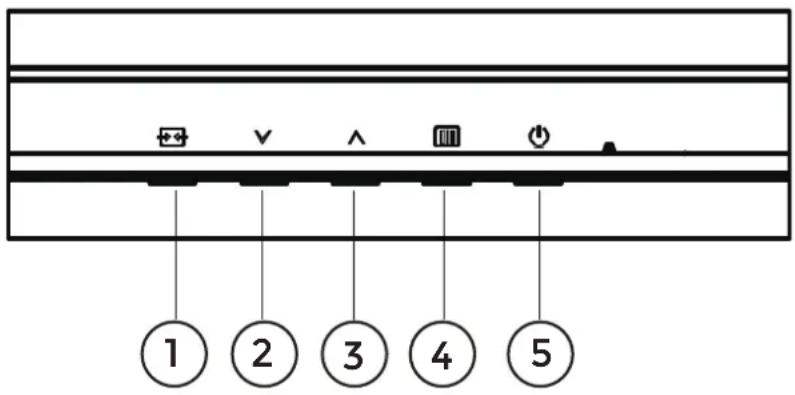

Touches de raccourci

1 2 3 4 5

1 Source/Quitter

2 Mode jeu

3 Point d'ajustement

4 Menu/Entrer

5 Marche-arrêt

Menu / Entrer

Appuyez pour afficher le menu OSD ou confirmer la sélection.

Alimentation

Appuyez sur le bouton Marche pour allumer/éteindre le moniteur.

Point d'ajustement

En l'absence d'OSD, appuyez sur le bouton Point d'ajustement pour afficher / masquer le Point d'ajustement.

Mode jeu

Lorsqu'il n'y a pas d'affichage à l'écran, appuyez sur la touche «Gauche» ou «Droite» pour sélectionner le mode de jeu (Standard, FPS, RTS, Course, Joueur 1, Joueur 2 or Joueur 3) selon les différents types de jeux.

Source/Quitter

Lorsque l'Affichage à l'écran est fermé, appuyez sur le bouton Source/Quitter pour obtenir la fonction de touche rapide Source.

Lorsque le menu OSD est actif, ce bouton agit comme une touche de sortie (pour quitter le menu OSD).

OSD Setting (Réglages d'OSD)

Instructions simples et basiques sur les touches de contrôle

AOC GAMING RESOLUTION 1920x1080 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 80 DP INPUT SOURCE Game Setting Picture Settings Audio OSD Setup Information Gaming Mode Shadow Control Low Input Lag Game Color Adaptive-Sync Dial Point MBR MBR Sync

1). Appuyez sur le bouton IMENU pour activer la fenêtre d'affichage à l'écran.
2). Appuyez sur le bouton ∨ ou ∧ pour naviguer à travers les fonctions. Une fois que la fonction souhaitée est en surbrillance, appuyez sur le bouton IMENU / OK pour l'activer. Appuyez sur Gauche ou Droite pour naviguer dans les fonctions de sous-menu. Une fois que la fonction souhaitée est en surbrillance, appuyez sur le bouton IMENU / OK pour l'activer.
3). Appuyez sur ∨ ou ∧ pour changer les paramètres de la fonction sélectionnée. Appuyez sur le bouton -Quitter / pour quitter Si vous voulez régler d'autres fonctions, répétez les étapes 2-3.
4). Fonction de verrouillage OSD : Pour verrouiller OSD, appuyez et maintenez le bouton IMENU pendant que le moniteur est éteint, puis appuyez sur le ⏻bouton d'alimentation pour allumer le moniteur. Pour déverrouiller l'OSD - appuyez et maintenez le bouton IMENU pendant que le moniteur est éteint, puis appuyez sur le ⏻bouton d'alimentation pour allumer le moniteur.

Remarques :

1). Si l'appareil a seulement une source d'entrée, l'élément «Sélection de l'entrée» est désactivé pour l'ajuster.
2). Si la résolution du signal d'entrée est la résolution native ou Adaptive-Sync, alors l'élément « Rapport d'image » n'est pas valide.

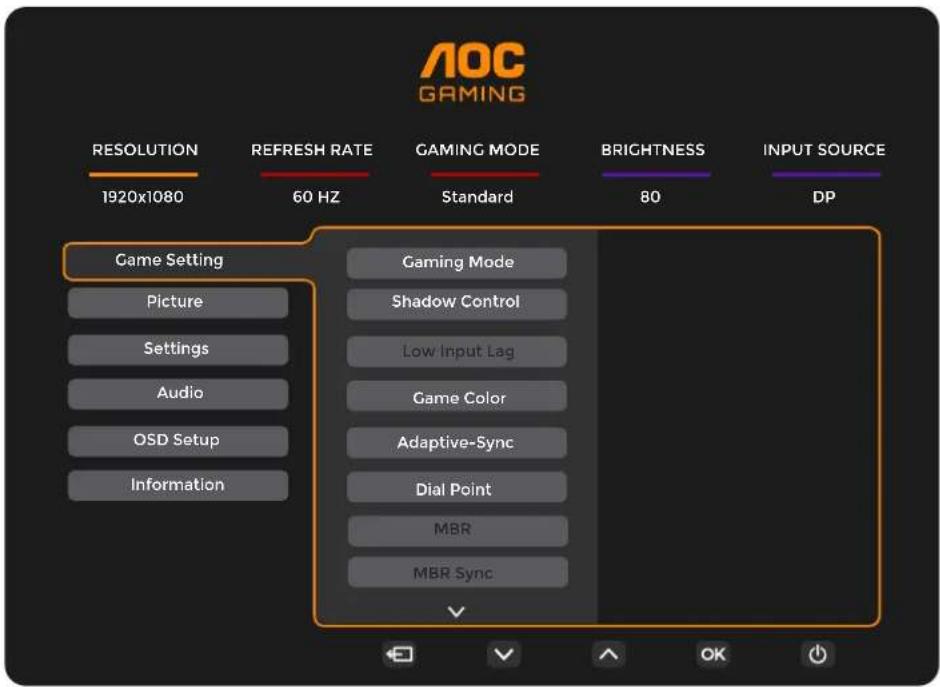

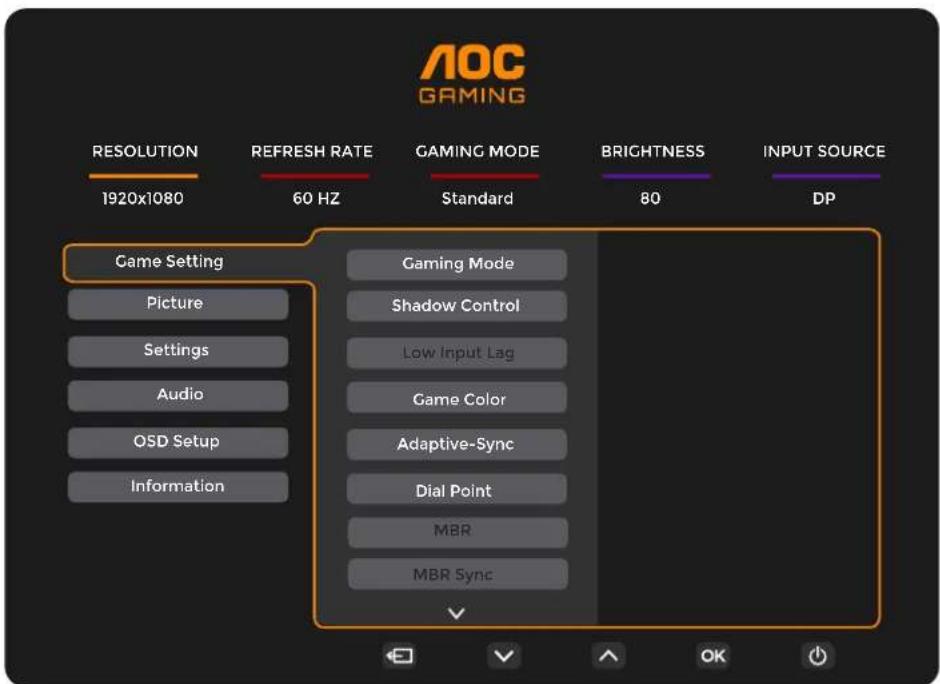

Game Setting (Réglage Jeu)

AOC GAMING RESOLUTION 1920x1080 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 80 DP Game Setting Picture Settings Audio OSD Setup Information Gaming Mode Shadow Control Low Input Lag Game Color Adaptive-Sync Dial Point MBR MBR Sync

Remarque :

Gaming Mode (Mode jeu)	Standard Améliore la lisibilité dans les jeux web et mobiles appropriés.
	FPS	Pour jouer des jeux en FPS (first Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs.
	RTS	Pour jouer des jeux RTS (Real Time Strategy = stratégie en temps réel) Améliore la qualité de l'image.
	Racing (Course)	Pour jouer des jeux de course, permet un temps de réponse plus rapide et une plus grande saturation des couleurs.
	Gamer 1 (Joueur 1) Réglages préférentiels de l'utilisateur enregistrés sous Joueur 1.
	Gamer 2 (Joueur 2) Réglages préférentiels de l'utilisateur enregistrés sous Joueur 2.
	Gamer 3 (Joueur 3) Réglages préférentiels de l'utilisateur enregistrés sous Joueur 3.
Shadow Control (Contrôle ombre)	0-20	1. Shadow Control - Le réglage par défaut est 0, l'utilisateur peut l'ajuster en l'augmentant entre 0 et 20 pour obtenir une image plus claire.2. Si l'image est trop sombre pour pouvoir voir clairement les détails, ajustez le réglage entre 0 et 20 pour obtenir une image plus claire.
Low Input Lag (Décalage d'entrée réduit)	Off (Arrêt) /On (Marche)	Désactive la mémoire tampon d'images pour diminuer le décalage d'entrée.
Game Color (Couleur Jeu)	0-20	Couleur de jeu fournit des niveaux de 0 à 20 pour ajuster la saturation afin d'obtenir une meilleure image.
Adaptive-Sync Off (Arrêt) /On (Marche)		Désactive ou active Adaptive-Sync.Rappel d'exécution de la fonction Adaptive-Sync : Lorsque la fonction Adaptive-Sync est activée, des clignotements peuvent apparaître dans certains jeux.
DialPoint (Point composition)MBR 0-20	Off (Arrêt) /On (Marche) / Dynamic (Dynamique)	La fonction «Dial Point» (Point de cadran) place un indicateur de visée au centre de l'écran pour aider les joueurs à jouer aux jeux de tir à la première personne (FPS) avec une visée exacte et précise.MBR (Motion Blur Reduction - Réduction du flou de mouvement) offre entre 0 et 20 niveaux de réglage pour réduire le flou de mouvement.Remarque :1. La fonction MBR peut être ajustée lorsque Adaptive-Sync est désactivé, le délai d'entrée faible est activé et le taux de rafraîchissement est ≥ 75Hz .2. La luminosité de l'écran diminue lorsque le réglage du paramètre augmente.
MBR Sync(Synchro MBR)	Off (Arrêt) /On (Marche)	Désactive ou active la fonction Synchro MBR (Motion Blur Remove)Remarque :La fonction Synchro MBR peut être ajustée lorsque Adaptive-Sync est activé et que le taux de rafraîchissement est ≥ 75Hz .
Overdrive(Surintensification)	Normal (Normal)	Régler le temps de réponse.Remarque :1. Si l'utilisateur règle OverDrive sur « Fastest » (Très rapide), l'image affichée peut être floue. L'utilisateur peut régler le niveau de OverDrive ou le désactiver en fonction des préférences.2. La fonction « Extreme » (Extrême) est optionnelle lorsque Adaptive-Sync est désactivé et que le taux de rafraîchissement est ≥ 75Hz .3. La luminosité de l'écran diminue lorsque la fonction « Extreme » (Extrême) est activée.
	Fast (Rapide)
	Faster (Plus rapide)
	Fastest (Très rapide)
	Extreme (Extrême)
Frame Counter(Compteur de trames)	Off (Désactivé) /Rightup (Haut-droite) /Right-Down (Droitebas)/Left-Down (Basgauche)/ Left-Up (Haut-gauche)	Affiche la fréquence V sur l'angle sélectionné

1). Lorsque « HDR Mode » (Mode HDR) dans « Picture » (Image) est activé, les paramètres « Shadow Control » (Contrôle ombres), « Game Color » (Couleur Jeu) ne peuvent pas être ajustés.
2). Lorsque « HDR » dans « Picture » (Image) est activé, les paramètres « Gaming Mode » (Mode Jeu), « Shadow Control » (Contrôle ombres), « Game Color » (Couleur Jeu), « MBR » et « MBR Sync » (Synchro MBR) ne peuvent pas être ajustés. « Extreme » (Extrême) dans « Overdrive » (Surintensification) n'est pas disponible.
3). Lorsque dans « Picture (Image) », si « HDR » est réglé sur « HDR Picture (HDR Image) », « HDR Movie (HDR Film) » et « HDR Game (HDR Jeu) », dans les options « Game Mode (Md. Jeu) », « Game Color (Couleur Jeu) », “MBR”, « MBR Sync » et « Overdrive (Surintensif) », les éléments comme « Extreme (Extrême) » ne peuvent pas être modifiés ou sélectionnés.
4). Lorsque « Color Space » (Espace couleur) dans « Picture » (Image) est réglé sur sRGB, les parmetres « Shadow Control » (Contrôle ombres), « Game Color » (Couleur Jeu), « MBR » et « MBR Sync » (Synchro MBR) ne peuvent pas être ajustés. « Extreme » (Extrême) dans « Overdrive » (Surintensification) n'est pas disponible.

Picture(Image)

Brightness (Luminosité)	0-100 Réglage du rétroéclairage
Contrast (Contraste)	0-100 Contraste du registre numérique.
Dark Boost (Boost noir)	Off(Arrêt) /Level 1(Niveau 1) /Level 2(Niveau 2) /Level 3(Niveau 3)	Améliore les détails de l'écran dans les zones sombres ou les zones claires en ajustant la luminosité dans les zones claires pour qu'elles ne soient pas sursaturées.
Gamma 1.8 / 2.0 / 2.2 / 2.4 / 2.6 Ajuster gamma
Eco Adjustment (Réglage Éco)	Standard Mode Standard
	Text Mode Text
	Internet Mode Internet
	Game (Jeu) Mode Jeu
	Movie (Film) Mode Film
	Sports (Sport) Mode Sport
	Reading (Lecture) Mode Lecture
Color Temp. (Couleur)	Warm (Chaud) Utiliser la température des couleurs Chaud de EEPROM.
	Normal Utiliser la température des couleurs Normal de EEPROM.
	Cool (Froid) Utiliser la température des couleurs Froid de EEPROM.
	User (Utilisateur) Restaurer la température des couleurs Froid de EEPROM.
Red (Rouge)	0-100	Gain Rouge du Registre Numérique.
Green (Vert)	0-100	Gain Vert du Registre Numérique.
Blue (Bleu)	0-100	Gain Bleu du Registre Numérique.
HDR	Off (Désactivé)	Définissez le profil HDR en fonction de vos besoins d'utilisation.Remarque:Lorsque du contenu HDR est détecté, l'option HDR s'affiche pour effectuer des réglages.
	DisplayHDR
	HDR Picture (Image HDR)
	HDR Movie (Film HDR)
	HDR Game (Jeu HDR)
HDR Mode (Mode HDR)	Off (Désactivé)	Optimisé pour la couleur et le contraste de l'image, ce qui simulera l'effet HDR.Remarque:Lorsque du contenu HDR n'est pas détecté, l'option Mode HDR sera affichée pour ajustement.
	HDR Picture (Image HDR)
	HDR Movie (Film HDR)
	HDR Game (Jeu HDR)
DCR	Off (Arrêt) Désactiver le rapport dynamique de contraste
	On (Marche) Activer le rapport dynamique de contraste
Color Space (Espace couleur)	Panneau natif Panneau d'espace de couleur standard.
	sRGB Espace de couleur sRGB.
Low Blue Mode (Mode bleu faible)	Off (Arrêt)	Réduisez l'onde de lumière bleue en contrôlant la température des couleurs
	Multimedia(Multimédia)
	Internet
	Office(Bureau)
	Reading(Lecture)
Image Ratio (Format Image)	Full (Plein)/ Aspect / 1:1/ 17" (4:3) / 19" (4:3) / 19" (5:4) / 19"W (16:10) / 21.5"W (16:9)/ 22"W (16:10)/ 23"W (16:9) / 23.6"W (16:9) / 24"W (16:9)	Sélectionner le format de l'image pour l'affichage

1). Lorsque « HDR Mode » (Mode HDR) est activé, aucun paramètre à l'exception de « Contrast » (Contraste), « Dark Boost » (Boost noir), « Gamma », « ECO Adjustment » (Réglage Éco), « Color Temp. » (Couleur temp), « Color Space » (Espace couleur), « LowBlue Mode » (Mode Bleu faible) ne peut être ajusté.

2). Lorsque « HDR » est activé, aucun paramètre à l'exception de « Brightness » (Luminosité), « Contrast » (Contraste), « Dark Boost » (Boost noir), « Gamma », « ECO Adjustment » (Réglage Éco), « Color Temp. » (Couleur temp), « DCR », « Color Space » (Espace couleur), « LowBlue Mode » (Mode Bleu faible) ne peut être ajusté.

3). Lorsque « Color Space » (Espace couleur) est réglé sur sRGB, aucun paramètre à l'exception de « Contrast » (Contraste), « Dark Boost » (Boost noir), « Gamma », « ECO Adjustment » (Réglage Éco), « Color Temp. » (Couleur temp), « HDR », « HDR Mode » (Mode HDR), « LowBlue Mode » (Mode Bleu faible) ne peut être ajusté.

4). Lorsque « Eco Adjustment (Éco-ajust.) » est réglé sur « Reading (Lecture) », les éléments « Contrast (Contras.) », « Dark Boost (Boost noir) », « Color Temp. (Couleur) », « DCR », « Color Space » (Espace couleur) et « LowBlue Mode (Mode BleuFaible) » ne peuvent pas être modifiés.

Settings(Paramètres)

AOC GAMING RESOLUTION 1920x1080 REFRESH RATE 60 HZ GAMING MODE Standard BRIGHTNESS 80 INPUT SOURCE DP Game Setting Picture Settings Audio OSD Setup Information Language Input Select Break Reminder Off Timer DDC/CI Reset

Language (Langue) Choisir la langue OSD
Input Select (Sélection Entrée)	Auto / HDMI1 / HDMI2 / DP Sélectionner la source d'entrée
Break Reminder (Rappel pause)	Off (Arrêt) /On (Marche) Rappel de pause si l'utilisateur travaille continuellement pendant plus d'1 heure
Off timer (Minuterie désact.)	0-24hrs Sélectionner l'heure d'arrêt CC
DDC/CI Oui ou Non Activer ou désactiver le support DDC/CI
Reset (Réinitialiser) Oui ou non Réinitialiser le menu aux réglages par défaut

Audio

Volume 0-100 Réglage du volume.
Mute(Sourdine)	Off (Arrêt) /On (Marche)	Éteint le volume.

OSD Setup (Réglage OSD)

Transparence 0-100	Régler le niveau de transparence du menu OSD.
H. Position (Position-H)	0-100 Régler la position horizontale de l'OSD
V. Position (Position-V)	0-100 Régler la position verticale de l'OSD
Timeout (Durée OSD)	5-120 Régler la durée du délai de l'OSD

Information

AOC GAMING RESOLUTION 1920x1080 60 HZ REFRESH RATE GAMING MODE Standard BRIGHTNESS 80 DP Model Name 27G4HRE Resolution 1920(H)x1080(V)/60HZ HDR SDR Sync Adaptive-Sync Serial Number xxxxxxxxxxxxxxxxx Information

Voyant DEL

État Couleur DEL
Mode Pleine puissance Blanc
Mode Actif-Arrêt Orange

Dépannage

Problème & Question	Solutions possibles
Le voyant DEL d'alimentation est éteint	Assurez-vous que le bouton d'alimentation est en position Marche et que le cordon d'alimentation est connecté correctement à une prise électrique avec terre et au moniteur.
Aucune image n'apparaît sur l'écran.	Est-ce que le cordon d'alimentation est correctement branché ?Vérifiez le branchement du cordon d'alimentation et la source.Est-ce que le câble est correctement branché ?(Branché à l'aide d'un câble HDMI)vérifiez la connexion du câble HDMI(Branché à l'aide d'un câble DisplayPort)vérifiez la connexion du câble DisplayPort* L'entrée DisplayPort/HDMI n'est pas disponible sur tous les modèles.Si l'appareil est allumé, relancer l'ordinateur pour voir l'écran initial (l'écran d'ouverture de session), qui peut être vu.Si l'écran initial (l'écran d'ouverture de session) apparaît, démarrez l'ordinateur dans le mode applicable (le mode sécurisé pour Windows 7/8/10) puis changez la fréquence de la carte vidéo.(Consulter le Réglage de la résolution optimale)Si l'écran initial (l'écran d'ouverture de session) n'apparaît pas, contactez le Centre de services ou votre revendeur.Pouvez-vous voir "Saisie non supportée" à l'écran ?Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur.Ajustez la résolution maximale et la fréquence applicable du moniteur.Assurez-vous que les pilotes du moniteur AOC sont installés.
L'image est floue, elle a un problème d'ombre	Réglez les contrôles du Contraste et de la Luminosité.Appuyez pour auto-régler.Assurez-vous de ne pas utiliser une rallonge ou un boîtier d'interrupteurs. Nous vous recommandons de brancher le moniteur directement au connecteur sortie de la carte vidéo situé à l'arrière.
L'image saute, effet de vagues ou d'ondes visible sur l'écran	Déplacez les appareils électriques qui peuvent provoquer des interférences électriques le plus loin possible du moniteur .Utilisez le taux de rafraîchissement maximum que votre moniteur est capable de supporter avec la résolution que vous utilisez.
Le moniteur est bloqué en mode Veille	L'interrupteur d'alimentation de l'ordinateur doit être en position Marche.La carte vidéo de l'ordinateur doit être insérée fermement dans son emplacement.Assurez-vous que le câble vidéo du moniteur est connecté correctement à l'ordinateur.Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue.Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vérifiant la DEL de cette touche. La DEL doit s'allumer ou s'éteindre lorsque vous pressez la touche VERR MAJ.
Il manque une des couleurs primaires (ROUGE,VERT, ou BLEU)	Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue.Assurez-vous que le câble vidéo du moniteur est connecté correctement à l'ordinateur.
Défaut des couleurs sur l'image (le blanc n'apparaît pas blanc)	Réglez la couleur RVB ou sélectionnez la température de la couleur.
Perturbations horizontales ou verticales à l'écran	Utilisez le mode arrêt de Windows 7/8/10/11 pour ajuster HORLOGE et PHASE. Appuyez sur faire un auto-ajustement.
Réglementation et entretien	Veuillez vous référer à Informations de réglementation et de service sur www.aoc.com (recherchez le modèle que vous achetez dans votre pays pour trouver Informations de réglementation et de service dans la page Support).

Spécifications

Caractéristiques générales

Panneau	Nom du modèle 27G4HRE
	Système de fonctionnement Couleur TFT LCD
	Taille de l'image visible 68,6 cm diagonale
	Taille des pixels	0,3114mm(H) × 0,3114mm(V)
	Vidéo Interface HDMI & Interface	DisplayPort
	Couleurs d'affichage 16.7M Colors
Autres	Limites de balayage horizontal 30k~230kHz
	Taille d'écran horizontale (maximum)	597,888mm
	Limites de balayage vertical 48-200Hz
	Taille d'écran verticale(maximum)	336,312mm
	Résolution optimale préréglée	1920x1080@60Hz
	Max resolution 1920x1080@200Hz
	Plug & Play VESA DDC2B/CI
	Source d'alimentation 100-240V~, 50/60Hz, 1,5A
	Consommation électrique	Standard (luminosité et contraste par défaut) 23W
		Max, (luminosité = 100, contraste =100) ≤44W
		Mode Veille	≤0,3W
	Dissipation thermique	Fonctionnement normal 78,50 BTU/h
		Mode Sommeil (Veille)	<1,02 BTU/h
		Mode Éteint	<1,02 BTU/h
		Mode Éteint (interrupteur CA)	0 BTU/h
Caractéristiques physiques	Type de connecteur	HDMIx2/DisplayPort/Sortie casque
	Type de câble de signal	Détachable
	Haut parleur intégré	2Wx2
Environnemental	Température	Utilisation	0°C à 40°C
		Non utilisation	-25°C à 55°C
	Humidité	Utilisation	10% à 85% (sans condensation)
		Non utilisation	5% à 93% (sans condensation)
	Altitude	Utilisation	0 m à 5000 m (0 à 16404 pieds)
		Non utilisation	0 m à 12192 m (0 à 40000 pieds)

Les écrans plats AOC affichent leur politique relative aux pixels défectueux

AOC s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de fabrication les plus avancés de l'industrie et les méthodes les plus strictes de contrôle de la qualité. Néanmoins, des défauts au niveau des pixels ou des sous-pixels sont parfois inévitables dans les dalles TFT utilisées dans les écrans plats. Aucun fabricant ne peut garantir que tous les panneaux seront sans pixels défectueux, mais AOC garantit que tout écran comportant un nombre inacceptable de défauts sera réparé ou remplacé sous garantie. Cet avis explique les différents types de défauts de pixels et définit les niveaux de défauts acceptables pour chacun de ces types. Afin de bénéficier de la réparation ou du remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT doit dépasser ces niveaux acceptables. Par exemple, un maximum de 0,0004 % de sous-pixels défectueux est toléré. En outre, étant donné que certains types ou combinaisons de défauts de pixels sont plus remarqués que d'autres, AOC détermine des niveaux de qualité encore plus élevés. Cette politique est valable dans le monde entier.

Pixels et sous-pixels

Un pixel, ou élément d'image, est composé de trois sous-pixels correspondants aux couleurs primaires rouge, vert et bleu. Une image se compose d'un grand nombre de pixels. Quand tous les sous-pixels d'un pixel sont allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc. Quand ils sont tous éteints, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel noir. Les autres combinaisons de sous-pixels allumés et éteints apparaissent comme les pixels individuels d'autres couleurs.

Types de défauts de pixels

Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie.

Points défectueux brillants

Les points défectueux brillants sont des pixels ou sous-pixels toujours allumés ou « activés ». C'est-à-dire qu'un pixel brillant est un sous-pixel qui ressort du fond sombre de l'écran. Voici les types de pixels brillants défectueux.

G R B

Un sous-pixel rouge, vert ou bleu allumé.

P Y C

Deux sous-pixels allumés adjacents:

• Rouge + Bleu = Violet
• Rouge + Vert = Jaune
• Vert + Bleu = Cyan (Bleu pâle)

W

Trois sous-pixels adjacents allumés (un pixel blanc).

Remarque

Un pixel brillant rouge ou bleu a une luminosité supérieure à 50 % par rapport aux pixels environnants, tandis qu'un pixel brillant vert est 30 % plus lumineux que les pixels environnants.

Points défectueux sombres

Les points défectueux sombres sont des pixels ou sous-pixels toujours noirs ou « éteints ». Un pixel sombre est donc un sous-pixel qui ressort du fond clair de l'écran. Voici les types de pixels sombres défectueux.

Simple black vertical rectangle inside a rounded square frame (no text or symbols)

Proximité des défauts de pixels

Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des autres peuvent être plus facilement remarqués, AOC spécifie aussi des tolérances pour la proximité des défauts de pixels.

Tolérances des défauts de pixels

Pour bénéficier, pendant la période de garantie, d'une réparation ou d'un remplacement en raison de défauts de pixels, le panneau TFT d'un écran plat AOC doit avoir des défauts de pixels et sous-pixels qui dépassent les tolérances répertoriées dans les tableaux suivants.

POINTS DÉFECTUEUX BRILLANTS NIVEAU ACCEPTABLE
1 sous-pixel éclairé 2
2 sous-pixels adjacents éclairés 1
3 sous-pixels adjacents éclairés (un pixel blanc) 0
Distance entre deux points défectueux brillants* ≥ 15 mm
Total des points défectueux brillants, tous types confondus 2
POINTS DÉFECTUEUX SOMBRES NIVEAU ACCEPTABLE
1 sous-pixel noir 5 ou moins
2 sous-pixels noirs adjacents 2 ou moins
3 sous-pixels noirs adjacents ≤ 0
Distance entre deux points défectueux sombres* ≥ 15 mm
Nombre total de points défectueux de tous types 5 ou moins
TOTAL DES POINTS DÉFECTUEUX NIVEAU ACCEPTABLE
Nombre total de points défectueux brillants ou sombres de tous types	5 ou moins

Remarque

1 ou 2 sous-pixels adjacents = 1 point défectueux

Modes d'affichage préréglés

STANDARD RÉSOLUTION(±1Hz)		FRÉQUENCE HORIZONTALE (kHz)	FRÉQUENCE VERTICALE (Hz)
VGA	640x480@60Hz 31.469	59.94
	640x480@67Hz 35 66.667
	640x480@72Hz 37.861	72.809
	640x480@75Hz 37.5 75
	640x480@100Hz 51.08	99.769
	640x480@120Hz 61.91	119.518
SD 720x576@50Hz 31.25 50
SVGA	800x600@56Hz 35.156	56.25
	800x600@60Hz 37.879	60.317
	800x600@72Hz 48.077	72.188
	800x600@75Hz 46.875	75
	800x600@100Hz 62.76	99.778
	800x600@120Hz 76.302	119.972
XGA	1024x768@60Hz 48.363	60.004
	1024x768@70Hz 56.476	70.069
	1024x768@75Hz 60.023	75.029
	1024x768@100Hz 80.448	99.811
	1024x768@120Hz 97.551	119.989
SXGA	1280x1024@60Hz 63.981	60.02
	1280x1024@75Hz 79.976	75.025
FHD	1920x1080@60Hz 67.5	60
	1920x1080@120Hz 137.283		120.003
	1920x1080@144Hz 158.4	144.00
	1920x1080@200Hz	228.803	200.003
MAC MODES
SVGA	832x624@75Hz 49.725	74.551
DOS	720x400@70Hz 31.469	70.087

Remarque: Conformément à la norme VESA, il peut y avoir une certaine erreur (+/-1Hz) lors du calcul du taux de rafraîchissement (fréquence du champ) des différents systèmes d'exploitation et cartes graphiques. Afin d'améliorer la compatibilité, la fréquence de rafraîchissement nominale de ce produit a été arrondie. Veuillez vous reporter au produit réel.

Assignations des broches

19 17 1 18 2

Câble de signal d'affichage couleur à 19 broches

Broche N.	Nom du signal Broche N.	Nom du signal Broche N. Nom du signal
1. Données	TMDS 2+ 9. TMDS données	0- 17. DDC/CEC Masse
2. Ecran Données	TMDS 2 10. Horloge	TMDS + 18. Alimentation +5V
3. TMDS données	2- 11. Ecran d'horloge	TMDS 19.		Détection connexion à chaud
4. Données	TMDS 1+ 12. Horloge	TMDS-
5. Ecran données	TMDS 1 13. CEC
6. TMDS données	1- 14.		Réservé (pas connecté sur appareil)
7. Données	TMDS 0+ 15. SCL
8. Ecran Données	TMDS 0 16. SDA

19 17 15 13 11 9 7 5 3 1 20 16 18 14 12 10 8 6 4 2

Câble de signal d'affichage couleur à 20 broches

Broche No. Nom du signal Broche No. Nom du signal
1 ML_Lane 3 (n) 11	TERRE
2 TERRE	12	ML_Lane 0 (p)
3 ML_Lane 3 (p) 13	CONFIG1
4 ML_Lane 2 (n) 14	CONFIG2
5 TERRE	15	AUX_CH(p)
6 ML_Lane 2 (p) 16	TERRE
7 ML_Lane 1 (n) 17	AUX_CH(n)
8 TERRE	18	Détection connexion à chaud
9 ML_Lane 1 (p) 19	Retour DP_PWR
10	ML_Lane 0 (n) 20	DP_PWR

Plug & Play

Fonctionnalité Plug & Play DDC2B

Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage.

Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L'hôte peut demander l'information EDID par l'intermédiaire du canal DDC2B.

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE
