Type de produit	Kit haut-parleur 2 voies (composant)
Marque	Alpine
Modèle	SPC-106S907-2
Compatibilité	Mercedes-Benz Sprinter avec radio 1 DIN d'origine ou MBUX
Diamètre du haut-parleur grave	165 mm (6.5 pouces)
Diamètre du tweeter	25 mm (1 pouce)
Puissance nominale (RMS)	50 W
Puissance maximale	150 W
Impédance	4 ohms
Réponse en fréquence	60 Hz - 20 kHz
Sensibilité	90 dB
Matériau de la membrane	Polypropylène
Accessoires inclus	Vis, joints, bloc anti-vibration, mousse adhésive, boîtier tweeter
Type d'installation	Montage en porte (grave) et tableau de bord (tweeter)
Poids	1.5 kg
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas modifier le produit ; installation par un professionnel recommandée
Réparabilité	Réparation par un technicien qualifié ; pièces détachées disponibles

FOIRE AUX QUESTIONS - SPC-106S907-2 ALPINE

Quels sont les véhicules compatibles avec le kit SPC-106S907-2 ?

Ce kit est conçu pour les Mercedes-Benz Sprinter équipés d'une radio 1 DIN d'origine ou d'un système de navigation MBUX. Il est également compatible avec les stores de pare-brise avant.

Comment installer le haut-parleur grave dans la porte ?

Retirez le panneau de porte en suivant les étapes : enlever les vis Torx (T25, T20, T30) et les clips plastique, débrancher les connecteurs, puis remplacer le haut-parleur d'origine par l'Alpine en utilisant les vis d'origine. Optionnel : isoler le panneau de porte.

Comment installer le tweeter ?

Retirez le tweeter d'origine du tableau de bord, insérez le nouveau tweeter Alpine dans son boîtier, connectez-le au connecteur du véhicule et au faisceau de l'amplificateur Alpine, puis enroulez la mousse adhésive autour du condensateur et rangez-le dans la fente.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de tournevis Torx (T20, T25, T30), d'un levier en plastique pour les clips, et d'un crochet d'extraction pour le tweeter.

Le kit est-il livré avec tous les accessoires nécessaires ?

Oui, le kit inclut les haut-parleurs, les boîtiers tweeter, les vis, un bloc de plastique anti-vibration et de la mousse adhésive. Pour certains véhicules, un atténuateur optionnel (EXA-21CA252) peut être nécessaire.

Puis-je utiliser ce kit avec un amplificateur externe ?

Oui, ce kit est passif et peut être connecté à un amplificateur externe. Les haut-parleurs ont une impédance de 4 ohms.

Comment améliorer le rendu sonore et éviter les vibrations ?

Nous recommandons d'isoler le panneau de porte avec un matériau insonorisant et de coller le bloc de plastique fourni sur la porte pour rigidifier le panneau.

Que faire si mon Sprinter est équipé d'un haut-parleur central hi-fi ?

Utilisez l'atténuateur optionnel Alpine EXA-21CA252. Retirez le cache de l'enceinte centrale, débranchez le connecteur audio noir et insérez l'atténuateur entre les deux. Ne débranchez pas le connecteur E-call blanc.

Ce kit est-il compatible avec les systèmes de navigation MBUX 10 pouces ?

Oui, mais l'adaptateur Alpine EXA-21CA252 est recommandé pour le haut-parleur central.

Quelle est la puissance recommandée pour cet enceinte ?

La puissance RMS est d'environ 50W et la puissance maximale de 150W. Assurez-vous que votre amplificateur ou radio fournisse une puissance adaptée.

MODE D'EMPLOI SPC-106S907-2 ALPINE

FR Ce système est conçu pour fonctionner uniquement avec une radio 1 DIN d'origine Mercedes-Benz (E1D) ou un système de navigation MBUX. Dans le cas d'un MBUX 10" avec haut-parleur central, l'adaptateur optionnel Alpine EXA-21CA252 est recommandé. Le système est également compatible avec les stores de pare-brise avant des Sprinter.

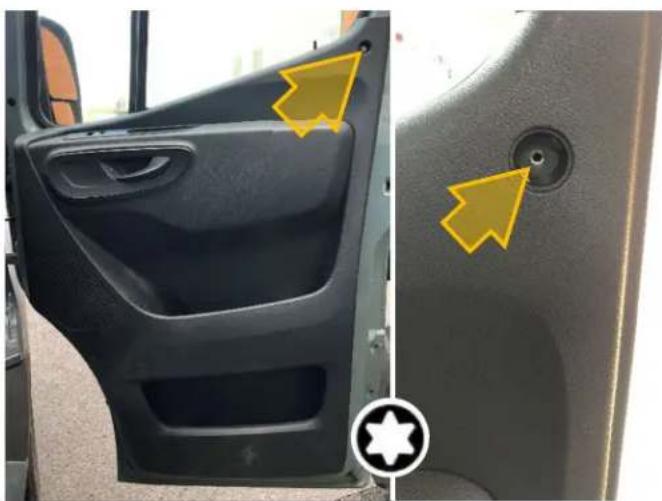

FR Retirez le couvercle en plastique et la vis Torx (T25) dans le coin supérieur droit du panneau de porte.

②

FR Retirez le couvercle en plastique et la vis derrière la poignée de porte (Torx 20).

③

FR Retirez les 2 vis au milieu du panneau de porte (Torx 30).

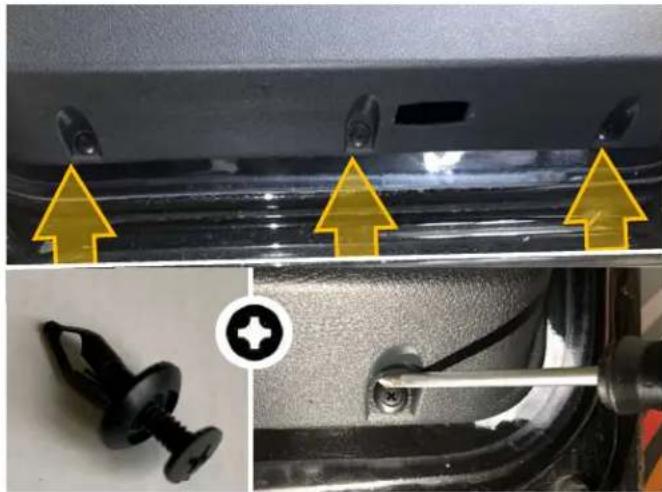

FR Retirez les 3 vis en plastique au bas du panneau de porte.

⑤

FR Retirez le couvercle en plastique et la vis à l'intérieur de la poignée (Torx 30).

⑥

FR Utilisez un levier en plastique pour libérer les clips du panneau de porte. Commencez en haut à droite puis continuez dans le sens inverse des aiguilles d'une montre.

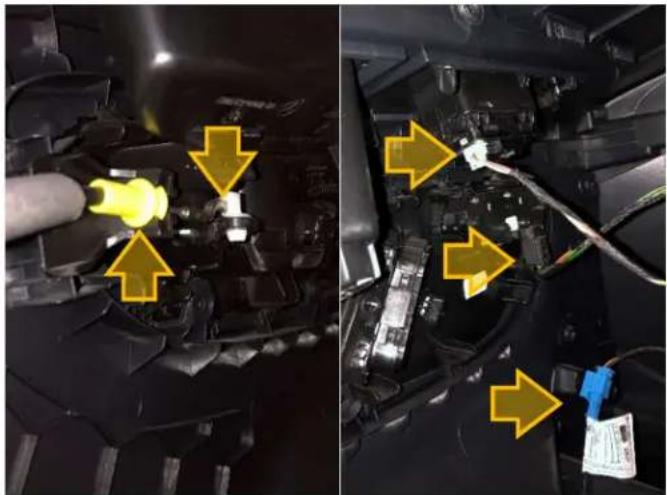

FR Déverrouillez le mécanisme de la poignée de porte à charnière et débranchez tous les connecteurs électriques du panneau de porte.

FR Débranchez le connecteur du haut-parleur et retirez le panneau de porte de la porte.

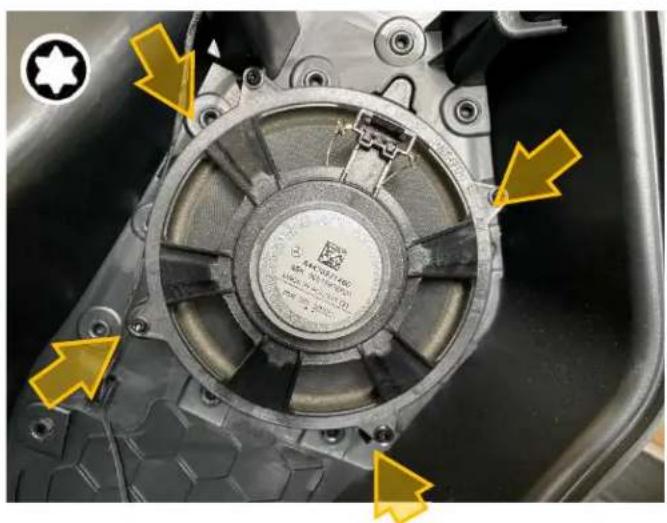

FR Retirez les 4 vis du haut-parleur d'origine pour retirer le haut-parleur (Torx 20).

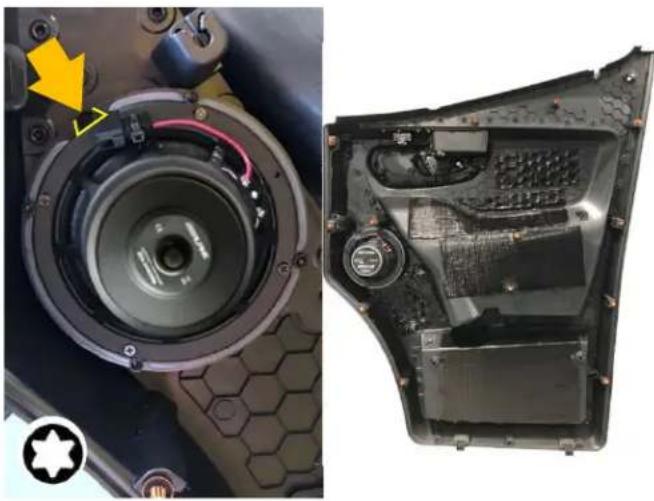

FR Placez le haut-parleur Alpine (#1) avec l'encoche (flèche) dans l'espace du panneau de porte et montez le haut-parleur avec les 4 vis de haut-parleur d'origine (Torx-20).

>OPTIONAL:

FR Afin d'améliorer le rendu sonore et d'éviter le bruit du panneau de porte en plastique ABS, nous recommandons d'isoler le panneau de porte. (mais ce n'est pas indispensable!)

FR Pour rendre le panneau de porte plus rigide et pour éliminer les vibrations du panneau de porte en plastique ABS, collez le bloc de plastique fourni (#4) sur la porte (position illustrée ci-dessous)

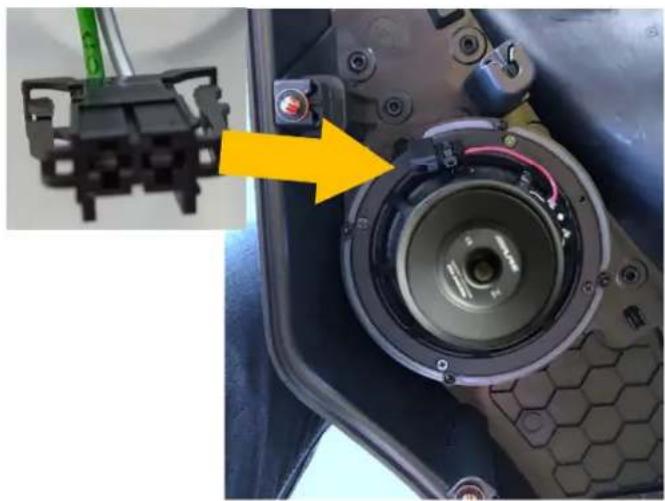

FR Branchez le connecteur du haut-parleur sur le haut-parleur Alpine installé et montez la carte de porte (inverse des étapes 1 à 7).

FR Retirez le couvercle du haut-parleur du tweeter d'origine.

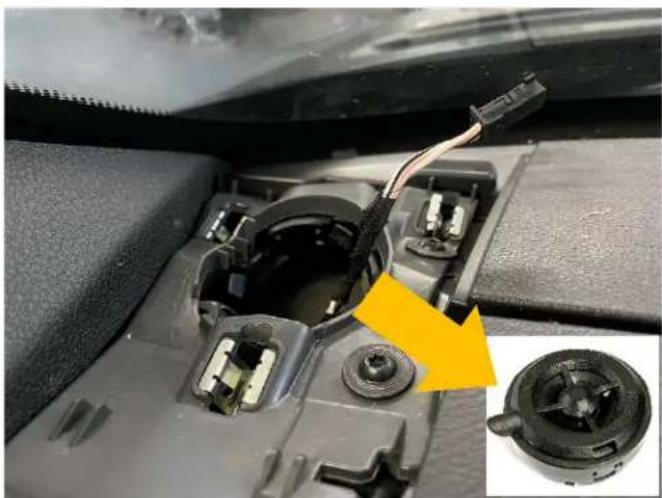

FR Retirez le tweeter d'origine du tableau de bord (tirez délicatement le tweeter avec un crochet d'extraction et ouvrez les clips en plastique avec un tournevis).

FR Débranchez et retirez le tweeter d'origine.

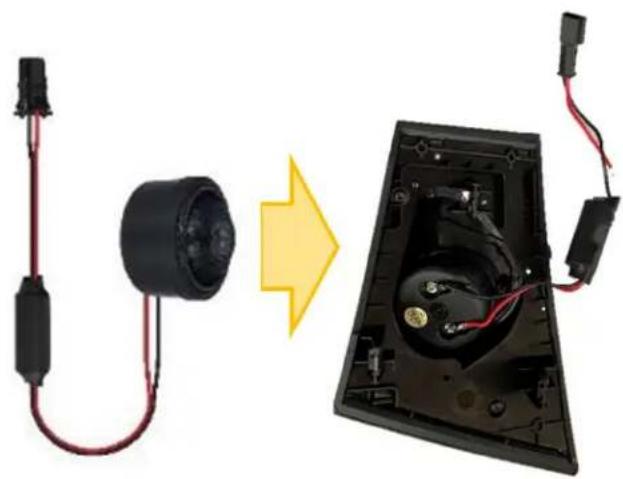

FR Insérez le tweeter Alpine (#3) dans le boîtier du tweeter Alpine (#2).

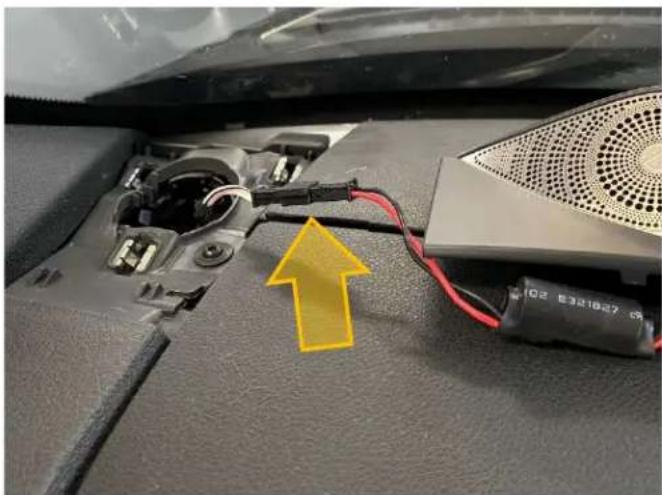

FR Connectez le tweeter Alpine au connecteur du tweeter du véhicule.

FR Connectez le tweeter Alpine au connecteur de tweeter du faisceau de l'amplificateur Alpine.

19

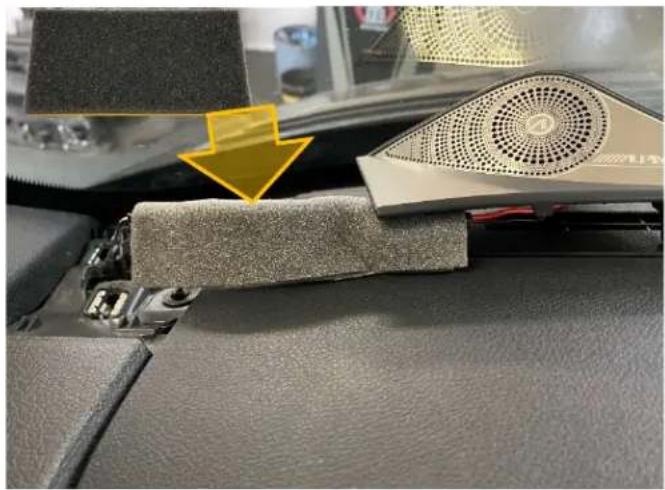

FR Enroulez la mousse adhésive jointe (#5) autour du condensateur et du connecteur. Rangez-le ensuite dans la fente du tweeter du véhicule à l'intérieur du tableau de bord.

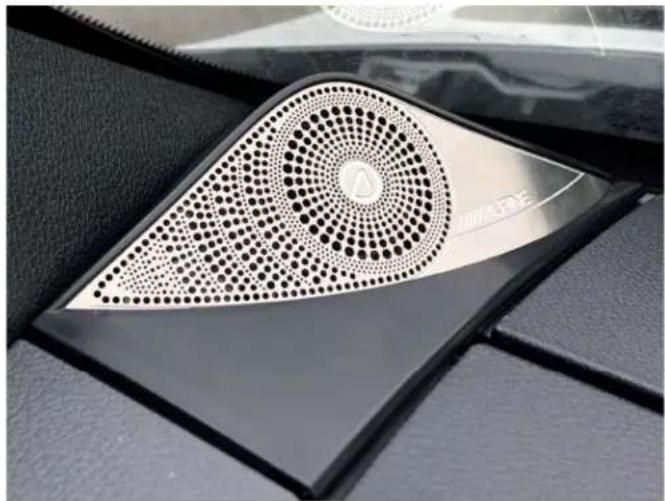

FR Clipser le boîtier tweeter sur la planche de bord.

FR Enfin, suivez les mêmes étapes d'installation de l'autre côté et assemblez toutes les pièces du véhicule comme les panneaux de porte, etc. et d'autres pièces démontées du véhicule.

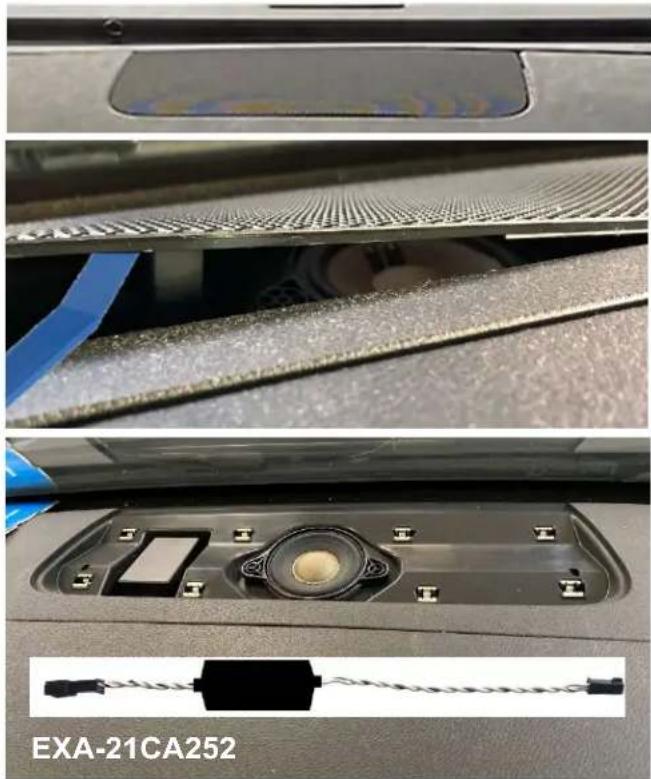

FR Si votre Sprinter est équipé d'un haut-parleur central hi-fi, veuillez utiliser l'atténuateur optionnel Alpine EXA-21CA252. Pour installer cet atténuateur, veuillez retirer le cache d'origine de l'enceinte centrale.

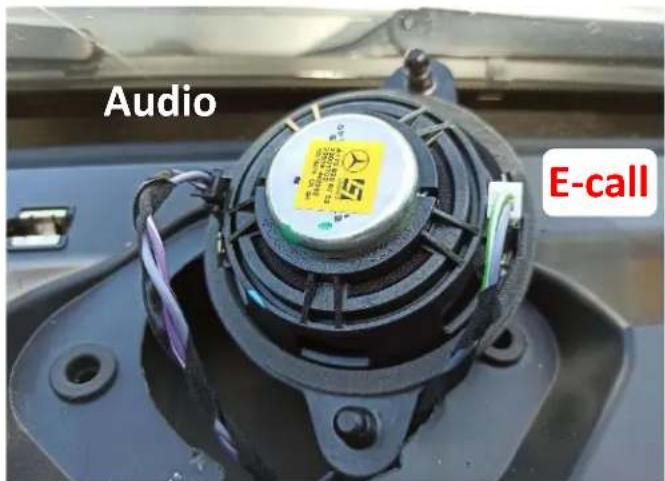

FR Débranchez le connecteur « Audio » noir du haut-parleur central et insérez le câble Alpine en optionnel adaptateur d'amortissement EXA-21CA252 entre les deux. (ne débranchez pas le connecteur E-call blanc !)
