| Type de produit | Résine chimique d'ancrage |
| Marque | Fischer |
| Modèle | FIS SB 390 S HWK big |
| Volume de la cartouche | 390 ml |
| Poids approximatif | 450 g |
| Composition | Résine polyester/styrène |
| Température d'application | -5 °C à +40 °C |
| Temps de durcissement à 20 °C | 5 minutes |
| Temps de durcissement à 5 °C | 30 minutes |
| Utilisation | Fixation de tiges filetées et fers à béton |
| Diamètres de tiges compatibles | M8 à M30 |
| Profondeur d'ancrage minimale | 60 mm |
| Profondeur d'ancrage maximale | 600 mm |
| Couple de serrage maximal | 300 Nm |
| Conditionnement | Cartouche double |
| Entretien | Nettoyer le trou avant injection |
| Sécurité | Porter gants et lunettes; éviter contact cutané |
| Stockage recommandé | Entre 5 °C et 25 °C |
| Durée de validité | 12 mois à compter de la fabrication |
| Normes | CE, ETA |
| Réparabilité | Non applicable (consommable) |
FOIRE AUX QUESTIONS - FIS SB 390 S HWK big Fischer
Comment utiliser la résine Fischer FIS SB 390 S HWK big ?

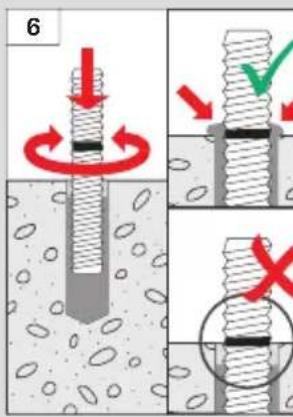

Percez un trou au diamètre et à la profondeur requis, nettoyez-le soigneusement, puis injectez la résine en commençant par le fond du trou. Insérez la tige filetée en tournant légèrement, puis ajustez la position avant durcissement.
Quel est le temps de durcissement ?
Il dépend de la température ambiante. À 20 °C, le temps de travail est d'environ 5 minutes et le durcissement complet après 40 minutes. À 5 °C, le temps de travail est de 30 minutes et le durcissement complet après 24 heures.
Puis-je utiliser cette résine sur un support humide ?
Oui, elle est adaptée aux supports humides (sans eau stagnante). Pour les trous totalement remplis d'eau, utilisez la version FIS SB 390 S HWK big spéciale hydrofuge.
Quelle est la température d'application ?
La résine peut être appliquée entre -5 °C et +40 °C. Au-delà, les performances peuvent être réduites.

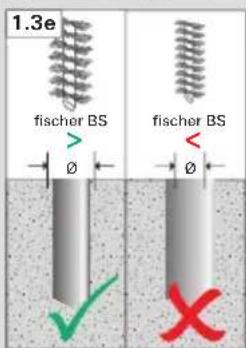

Comment nettoyer le trou avant injection ?

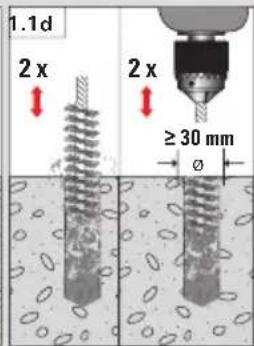

Utilisez une brosse métallique adaptée au diamètre du trou, puis nettoyez avec une pompe à air comprimé. Répétez l'opération jusqu'à ce que la poussière soit éliminée.
Quels diamètres de tiges sont compatibles ?
Les tiges filetées de M8 à M30 ainsi que les fers à béton de diamètres 8 à 32 mm peuvent être utilisés.
La résine est-elle dangereuse ?
Le produit contient du styrène. Évitez le contact avec la peau et les yeux, portez des gants et lunettes de protection, et travaillez dans un endroit ventilé.
Comment stocker la cartouche ?
Stockez-la à l'abri du gel et de la chaleur, entre 5 °C et 25 °C. Une fois ouverte, utilisez-la rapidement.
Puis-je utiliser la résine avec une tige galvanisée ?
Oui, la résine est compatible avec les tiges galvanisées, inoxydables ou tout acier courant, à condition qu'elles soient propres et non grasses.
Où trouver les valeurs de charge admissibles ?
Les charges dépendent du support (béton, pierre), du diamètre et de la profondeur d'ancrage. Consultez l'agrément technique (ETA) ou le tableau de charge fourni par Fischer.
Questions des utilisateurs sur FIS SB 390 S HWK big Fischer
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Résine chimique d'ancrage au format PDF gratuitement ! Retrouvez votre notice FIS SB 390 S HWK big - Fischer et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FIS SB 390 S HWK big de la marque Fischer.
MODE D'EMPLOI FIS SB 390 S HWK big Fischer
Information sur le niveau d'émission de substances vallées dans l'air intermédiaire, représentant un risque de toxicité par inhalation, sur uneESH de classe allée à la A^- (tous falibles émissions) à C (fortes émissions).
| M8 M10 M12 M16 M20 M24 M27 M30 | |
| CE PENWY Onder 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 | ✓ √ √ √ √ √ √ √ √ |
| d0[mm] | 10 12 14 18 24 28 30 35 |
| h0min[mm] | 60 60 70 80 90 96 108 120 |
| h0max[mm] | 160 200 240 320 400 480 540 600 |
| fischer BS∅ | 10 0 12 0 14 0 18 0 24 0 28 0 35 0 35 |
| d0[mm] | 1 14 16 20 26 30 40 40 |
| d0[mm]9 | 12 14 18 22 26 30 33 |
| d0[mm]1 | 1 14 16 20 26 30 33 40 |
| Sk(h0,min)[-] | 3 4 3 5 11 14 17 27 |
| Sk(h0,max)[-] | 8 12 10 19 48 69 85 132 |
| Tins[Nm]10 | 20 40 60 120 150 200 300 |
RGMI

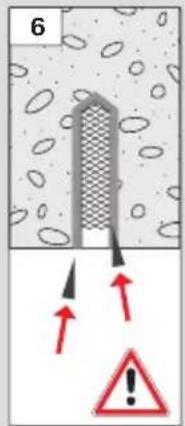

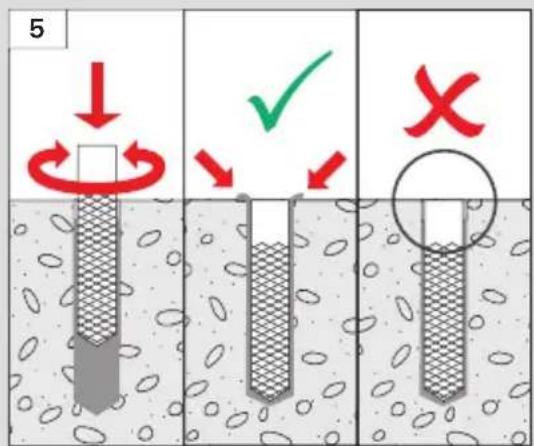

RGMI
| M5 M6 M8 M10 M12 M16 M20 | |
| √ √ √ √ | |
| 888 10 12 16 20 | |
| 14 16 18 23 26 35 45 | |
| 10 12 14 18 20 24 32 | |
| 75 90 90 125 160 200 | |
| ∅ 10 0 12 0 14 0 18 0 20 0 24 0 35 | |
| 11 14 16 20 25 26 40 | |
| 7 9 12 14 18 22 | |
| 3 4 6 11 17 39 | |
| -10 20 40 80 120 |
Rebar, FRA
| Rebar | 81012141620252832 | ||||||||
| FRA | --M12-M16M20M24-- | ||||||||
| Rebar | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| FRA | - | - | ✓ | - | ✓ | ✓ | ✓ | - | |
| d0 | d0[mm] | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 |
| h0 | ho,min[mm] | Rebar | 60 | 60 | 70 | 75 | 80 | 90 | 100 |
| FRA 170 | 180 | 190 | 196 | 112 | |||||
| h0,max[mm] | Rebar | 160 | 200 | 240 | 280 | 320 | 400 | 500 | |
| FRA 240 | 320 | 400 | 480 | 560 | |||||
| fischer BS | 0 | 12 | 0 | 14 | 0 | 18 | 0 | 20 | |
| d0[mm] | 14 | 16 | 20 | 25 | 27 | 40 | 42 | ||
| df | d0[mm] | FRA | - | - | 14 | - | 18 | 22 | 26 |
| df | df[mm] | FRA | - | - | 18 | - | 22 | 26 | 32 |
| Sk(h0,min)[-] | Rebar | 3 | 3 | 4 | 5 | 6 | 10 | 13 | |
| FRA | - | - | 10 | - | 14 | 22 | 26 | ||
| Sk(l0,max)[-] | Rebar 7 | 10 | 14 | 18 | 24 | 45 | 116 | 173 | |
| FRA | - | - | 14 | - | 24 | 45 | 63 | ||
| Tinst[Nm] | FRA | - | - | 40 | - | 60 | 120 | 150 | |
FIS A
RGMI
Rebar
FRA
FISA, RGMI,Rebar,FRA

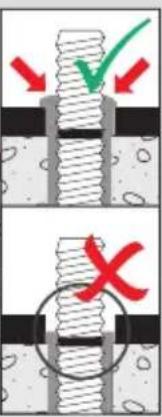

FISA,Rebar,FRA
RGMI
RGMI
