LCL161A04CWGBK - Éclairage Canarm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire LED pour plafond
Alimentation	11 W max, 120 V CA
Fonctions principales	Éclairage LED, gradation possible avec variateurs compatibles (Leviton, Lutron)
Entretien et nettoyage	Éteindre l'appareil, attendre qu'il refroidisse, nettoyer avec un chiffon doux et propre
Sécurité	Couper le courant avant installation ; mise à la terre obligatoire ; ne pas installer sur boîte électrique octogonale 4" x 4" avec ouvertures
Informations générales	Marque : Canarm, Modèle : LCL161A04CWGBK
Type de variateur compatible	LEVITON 742-6672-HLW, 722-6674-PDW (max 150 W) ; Lutron SCL-153PH-WH (max 150 W)
Puissance maximale	11 W

FOIRE AUX QUESTIONS - LCL161A04CWGBK Canarm

Comment installer le luminaire Canarm LCL161A04CWGBK ?

Avant toute installation, coupez le courant au disjoncteur. Suivez les instructions de la notice : connectez les fils de mise à la terre, puis les fils noir et blanc avec les marrettes, fixez le luminaire à la boîte électrique, et remettez le grillage.

Quels variateurs sont compatibles avec ce luminaire ?

Ce luminaire est compatible avec les variateurs Leviton 742-6672-HLW, 722-6674-PDW et Lutron SCL-153PH-WH, tous avec une puissance maximale de 150 W.

Comment nettoyer le luminaire ?

Éteignez le luminaire et attendez qu'il refroidisse. Utilisez un chiffon propre et doux pour nettoyer la surface.

Puis-je remplacer l'ampoule ?

Ce luminaire utilise des LED intégrées non remplaçables. En cas de défaillance, contactez le fabricant.

Quelle est la puissance maximale ?

La puissance maximale est de 11 W. Ne dépassez pas cette valeur.

Comment brancher les fils de mise à la terre ?

Connectez le fil de mise à la terre (cuivré ou vert) du luminaire au fil de mise à la terre de la boîte électrique ou à la vis de mise à terre prévue.

Puis-je installer ce luminaire sur une boîte octogonale 4x4 ?

Non, l'installation sur une boîte octogonale 4" x 4" ou toute boîte avec ouvertures dans le compartiment de filage est interdite.

Que faire si le luminaire ne s'allume pas ?

Vérifiez que le courant est rétabli au disjoncteur, que les connexions sont correctes et que le variateur (si utilisé) est compatible. Si le problème persiste, contactez le service client.

Ce luminaire nécessite-t-il un entretien particulier ?

Un nettoyage régulier avec un chiffon doux est suffisant. Ne pas utiliser de produits abrasifs.

Où trouver la notice d'utilisation ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com ou en contactant Canarm.

MODE D'EMPLOI LCL161A04CWGBK Canarm

1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)

Du lundi au vendredi entre 8:00H et 17:00H H.N.E.

Clef
Fournitures électriques telles que prescrites par les normes locales

MISE EN GARDE:

1. FERMEZ LE COURANT AU DISJONCTEUR AVANT DE DEBUTER L'INSTALLATION DE LA FIXTURE. N'ENLEVEZ PAS L'ISOLATION DE LA FIXTURE.
2. CE PRODUIT DOIT TRE INSTALLE SELON LE CODE D'INSTALLATION PERTINENT, PAR UNE PERSONNE QUI CONNACET BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHERENTS.
3. POSEZ LE FIL DE LA MISE À TERRE (FIL CUIVRÉ OU VERT) DE VOTRE LUMIÈRE AU FIL DE MISE À TERRE (FIL CUIVRÉ OU VERT) OU À LA VIS DE MISE À TERRE DANS VOTRE BOÎTE ÉLECTRIQUE OU POSEZ LE FIL DE MISE À TERRE DE LA BOÎTE ÉLECTRIQUE À LA VIS DE MISE À TERRE DANS LE COUVERCLE DE L'A FIXTURE.
4. LA LUMIÈRE NE DOIT PAS ÊTRE INSTALLÉE SUR UNE BOÎTE ÉLECTRIQUE OCTOGONALE 4'' X 4'' OU SUR TOUTE AUTRE BOÎTE QUI COMPORTE DES OUVERTURES DANS LE COMPARTIMENT DU FILAGE.
5. POUR NETTOYER LE LUMINAIRE, L'ÉTEINDRE, ATTENDRE QU'IL SOIT FROID, PUIS LE NETTOYER AVEC LINGE PROPRE ET DOUX.

N.B.: Peut différer de illustration.

INSTALLATION:

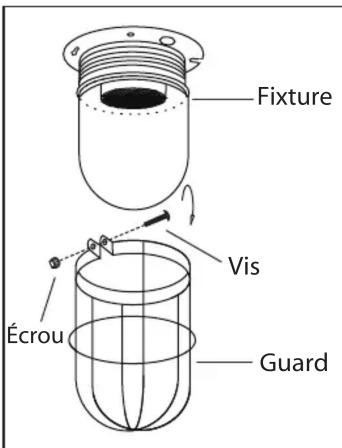

1. Dévissez la vis et l'écrou hexagonal afin d'enlever le grillage du luminaire.

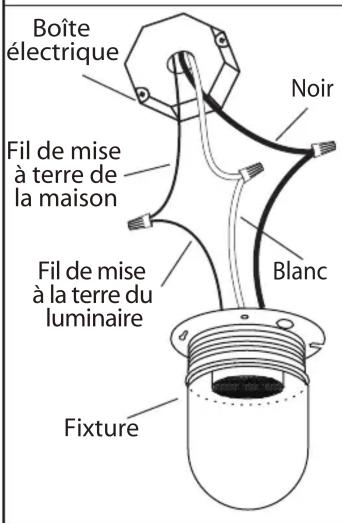

Boîte électrique Fil de mise à terre de la maison Fil de mise à la terre du luminaire Fixture Noir Blanc

1. Posez le fil de la mise à terre (fil cuivré ou vert) de la lumière au fil de la mise à terre (fil cuivré ou vert) ou à la vis de mise à terre dans la boîte électrique. Posez le fil noir de la fixture au fil noir dans la boite électrique et posez le fil blanc de la fixture au fil blanc dans la boite.

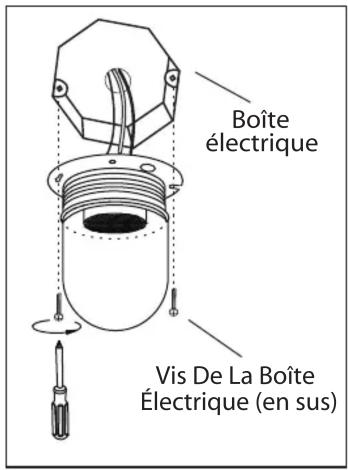

Boîte électrique Vis De La Boîte Électrique (en sus)

1. Une fois les connexions terminées, poussez soigneusement les fils et les marrettes dans la boîte électrique en vous assurant qu'aucun fil dénudé (sur les fils noirs et blancs) est visible des marrettes. Serrez le luminaire à la boîte électrique à l'aide des vis cette boîte.
2. Posez le grillage au luminaire.

variable

Cette luminaire DEL est compatible avec les variateurs d'intensité suivant :

LEVITON# 742-6672-HLW, 722-6674-PDW MAX 150 W, Lutron # SCL-153PH-WH MAX 150 W.

Le maximum de wattage permis avec ce modèle est de 11 W
