2448W - Moniteur Terra - Notice d'utilisation et mode d'emploi gratuit

Marque	Terra
Modèle	2448W
Type de produit	Moniteur LCD/LED
Diagonale de l'écran	23.8 pouces (60.5 cm)
Résolution native	Full HD 1920 x 1080 (max. 100 Hz)
Pas de pixel	0.2745 x 0.2745 mm
Zone d'affichage active	527.04 x 296.46 mm
Couleurs affichables	16.7 millions
Connectivité	HDMI, DisplayPort, USB-C (pas de charge)
Sortie audio	Casque (3.5 mm)
Haut-parleurs intégrés	2 x 2 W
Alimentation	100-240 V CA
Consommation en veille (DPMS arrêt)	≤ 0.3 W
Fonctions OSD	Contraste/Luminosité, DCR, ECO, Over Drive, AMD FreeSync, réglage des couleurs, modes préréglés (Standard, Jeux, Cinéma, Paysage, Texte)
Réglages d'image	Finesse, format 4:3 / Plein écran
Normes	CE, UKCA, WEEE, RoHS, BSMI
Entretien et nettoyage	Chiffon sec, nettoyant sans ammoniaque, débrancher avant nettoyage
Sécurité	Ne pas ouvrir le boîtier, ne pas réparer soi-même, utiliser une prise mise à la terre
Recyclage	Ne pas jeter aux ordures ménagères, suivre la réglementation WEEE

FOIRE AUX QUESTIONS - 2448W Terra

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché au moniteur et à une prise murale fonctionnelle. Testez la prise avec un autre appareil. Assurez-vous que tous les câbles sont bien connectés.

L'écran reste noir alors que le moniteur est allumé, que faire ?

Vérifiez que le câble vidéo (HDMI, DisplayPort ou USB-C) est solidement fixé à l'ordinateur et au moniteur. Ajustez la luminosité et le contraste via le menu OSD.

Les couleurs sont anormales ou une couleur manque, comment résoudre ?

Vérifiez que le câble vidéo est bien connecté et que les broches ne sont ni desserrées ni cassées. Connectez le moniteur à un autre ordinateur pour tester. Utilisez la fonction Rappel de mémoire dans le menu OSD pour restaurer les paramètres par défaut.

Comment régler le volume du haut-parleur ou du casque ?

Appuyez sur le bouton ▲ en dehors du menu OSD pour accéder directement au Volume. Vous pouvez aussi entrer dans le menu OSD, sélectionnez Réglage audio puis réglez le volume.

Comment naviguer dans le menu OSD ?

Utilisez les boutons situés sur la face avant : Menu pour ouvrir/fermer, ▲ et ▼ pour naviguer, et le bouton ② (ou celui avec le symbole de confirmation) pour valider. Maintenez le bouton de validation enfoncé 3 secondes pour verrouiller l'OSD ou l'alimentation.

Quelle résolution et fréquence dois-je utiliser ?

La résolution native est 1920 x 1080 à 60 Hz, mais le moniteur supporte jusqu'à 100 Hz en Full HD. Consultez le tableau des modes de minutage dans la notice pour les résolutions compatibles.

Comment activer AMD FreeSync ?

Entrez dans le menu OSD, allez dans Configuration, puis activez AMD FreeSync en appuyant sur le bouton ②. Notez que votre carte graphique doit également supporter FreeSync.

Comment nettoyer l'écran ?

Débranchez le moniteur. Utilisez un chiffon propre et sec. Pour les taches, appliquez un nettoyant sans ammoniaque sur le chiffon, jamais directement sur l'écran. N'utilisez pas de produits abrasifs.

Que faire du moniteur en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Respectez la réglementation WEEE : rapportez-le à un centre de recyclage agréé ou suivez les consignes de votre collectivité locale.

Le port USB-C ne charge pas mon appareil, est-ce normal ?

Oui, le port USB-C de ce moniteur ne prend pas en charge la recharge. Il sert uniquement pour la transmission vidéo. Utilisez un câble USB-C adapté et assurez-vous que votre source (PC, tablette) supporte la sortie vidéo via USB-C.

MODE D'EMPLOI 2448W Terra

Instructions d'Utilisation

Merci d'avoir acheté ce moniteur couleur multi-scan à haute résolution.

Veuillez lire attentivement ce guide avant l'installation.

Ce moniteur a été testé et à été trouvé conforme le marquage CE. Ces limites ont été développées pour offrir une protection satisfaisante contre les interférences nuisibles dans une installation résidentielle. Ce moniteur génère, utilise et peut radier de l'énergie de fréquence radio. Ceci peut causer des interférences nuisibles à des communication radio si l'appareil n'est pas convenablement installé et utilisé. Il n'y à néanmoins aucune garantie que des interférences n'apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou plusieurs des démarches suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Placez le moniteur et le récepteur plus loin l'un de l'autre.
• Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
• Consultez votre revendeur local ou un technicien qualifié.

Avertissement:

Pour assurez une conformité continue au règlements, l'utilisateur doit utiliser un cordon d'alimentation mis à terre et le câble d'interface vidéo protégé avec noyaux en ferrite, fourni avec l'appareil. Chaque modification ou changement non-autorisé appliqué à ce moniteur peut faire perdre à l'utilisateur sont droit d'opération de cet appareil.

Remarque: Si nécessaire, des câbles d'interface protégés et un cordon d'alimentation alternante doivent être utilisé pour être conforme aux limites d'émission.

Base de données de l'UE sur les produits pour l'étiquetage énergétique et la fiche d'information sur les produits

2448W : https://eprel.ec.europa.eu/qr/712322

Contenu

Consignes de sécurité ....1

Première installation ....2

Installation rapide....3

Installation du moniteur LCD....5

Face avant du produit....6

Face arrière du produit....7

Utiliser les fonctions d'affichage d'écran (OSD)....8

Support des modes minutage....11

Informations Technique 12

Soins et Maintien 13

Dépannage 13

Consignes de sécurité

Ce moniteur est fabriqué et testé sur le principe de base selon lequel la sécurité de l'utilisateur passe avant tout. Cependant, une mauvaise utilisation ou installation peut mettre en danger le moniteur ainsi que l'utilisateur. Lisez attentivement les AVERTISSEMENTS avant l'installation et gardez ce guide à porté de main.

AVERTISSEMENTS:

Ce moniteur doit être utilisé uniquement avec les sources d'alimentation adéquates indiquées sur l'étiquette située au dos du moniteur. Si vous n'êtes pas sûr de l'alimentation dans votre résidence, appelez votre vendeur local ou la compagnie d'électricité.
N'essayez pas de réparer vous-même le moniteur car il ne contient pas de pièces réparables par l'utilisateur. Le moniteur doit être réparé uniquement par un technicien qualifié.
Ne retirez pas le boîtier du moniteur. Il contient des pièces comportant un voltage élevé, qui pourraient provoquer des électrocutions, même quand le cordon d'alimentation est débranché.
Assurez-vous que le cordon d'alimentation est connecté à une prise d'alimentation mise à la terre avant d'allument le moniteur.
Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
◆ Placez votre moniteur uniquement dans un environnement propre et sec. Débranchez immédiatement le moniteur s'il était mouillé et faites appel à votre réparateur.
Evitez d'exposer votre moniteur aux rayons directs du soleil ou à toute autre source de chaleur.
Débranchez toujours le moniteur avant de le nettoyer. Nettoyez le boîtier avec un chiffon propre et sec. Appliquez un nettoyant sans ammoniaque sur le chiffon, mais pas directement sur le verre de l'écran.
- Maintenez le moniteur éloigné des objets magnétiques, moteurs, postes de TV, et transformateurs.
◆ Ne placez pas d'objets lourds sur le câble ou le cordon d'alimentation.
Pour les ÉQUIPEMENTS BRANCHÉS PAR CÂBLE, la prise de courant doit être installée près de l'équipement et doit être facilement accessible.
◆ Ne placez pas le moniteur sur une surface instable. S'il tombe, il pourrait s'abimer et blesser l'utilisateur.
Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps.
◆ Faites attention à tous les câbles connectés au moniteur pour éviter tout risque de trébuchement.

D'après la réglementation WEEE, ce moniteur ne peut pas être éliminé avec les déchets normaux en Europe quand il est hors d'usage. Veuillez vous reporter aux informations de recyclage sur notre site web pour la marche à suivre.

Première installation

Félicitations pour votre achat de ce moniteur à hautes performances !

Ce moniteur est accompagné des accessoires suivants:

• Cordon d'alimentation CA

- Câble HDMI

- Carte de garantie

- Guide Rapide

Installation rapide

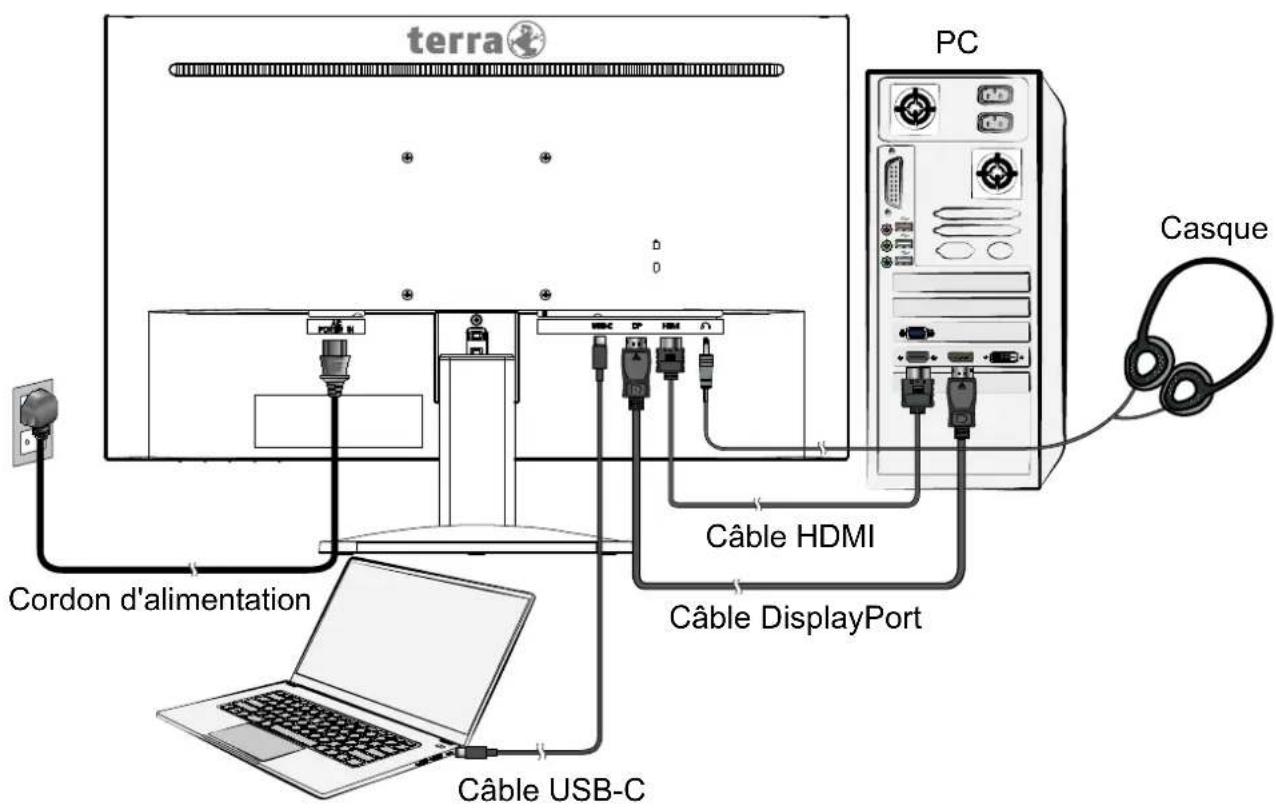

1. Connecter le câble vidéo (Câble HDMI)

Vérifiez que le moniteur et l'ordinateur sont tous deux éteints. Connectez le câble HDMI de la sortie HDMI de l'ordinateur et l'entrée HDMI du moniteur.

Ou branchez le câble DisplayPort \*En option

Branchez le câble DisplayPort de la sortie DisplayPort de l'ordinateur et l'entrée DisplayPort du moniteur.

Ou branchez le câble USB-C \*En option

Branchez le câble USB-C de la sortie USB-C de l'ordinateur et l'entrée USB-C du moniteur.

Remarque importante: Le port USB-C ne prend pas en charge la recharge. Veuillez utiliser un câble USB-C capable de transmettre la vidéo, assurez-vous que la sortie USB-C de votre PC, ordinateur portable ou tablette prend en charge la transmission vidéoet que le BIOS et les pilotes les plus récents sont installés.

2. Connecter le cordon d'alimentation

Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d'alimentation dans une prise de courant proche.

3. Connecter au casque (non fourni)

Connectez le casque au terminal de sortie du casque de la moniteur. (Casque vendu séparément).

4. Allumer l'ordinateur et le moniteur

Allumez l'ordinateur, puis le moniteur.

5. Utilisateurs de Windows: Paramétrer le mode de synchronisation (résolution et vitesse de rafraîchissement)

Exemple: 1920 x 1080 @ 60 Hz

Résolution Faites un clic droit de la souris sur le bureau de Windows > Paramètres d'affichage > Paramètres d'affichage avancés. Paramétrer la résolution.

Vitesse de rafraîchissement (fréquence verticale) Voir le guide de l'utilisateur de votre carte graphique pour les instructions.

Exemple:

Installation du moniteur LCD

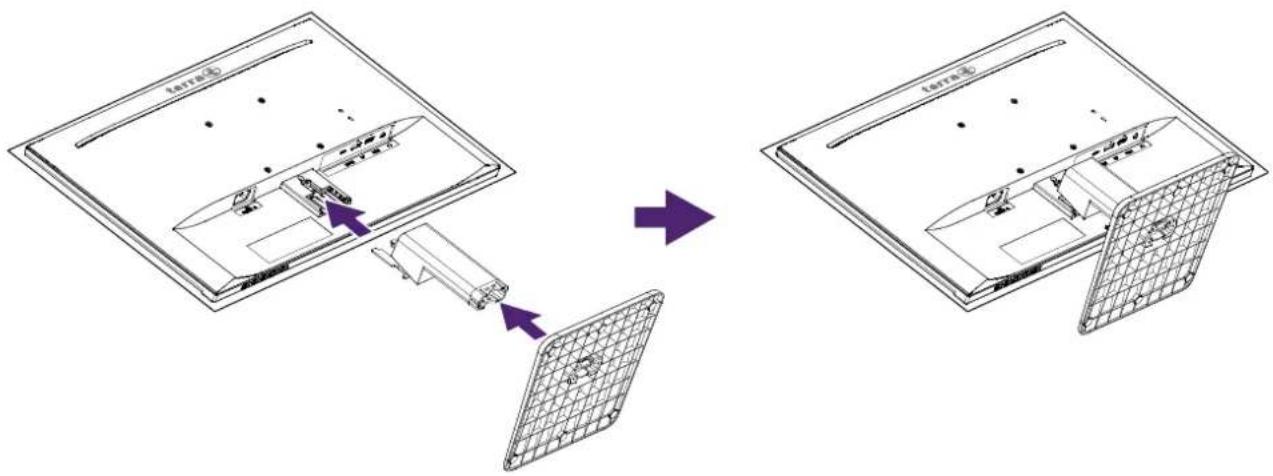

Installation de la base du support

1. Placez le moniteur sur une table, face sur un chi-on doux, ou sur un coussin.
2. Installez la base du support sur le moniteur.

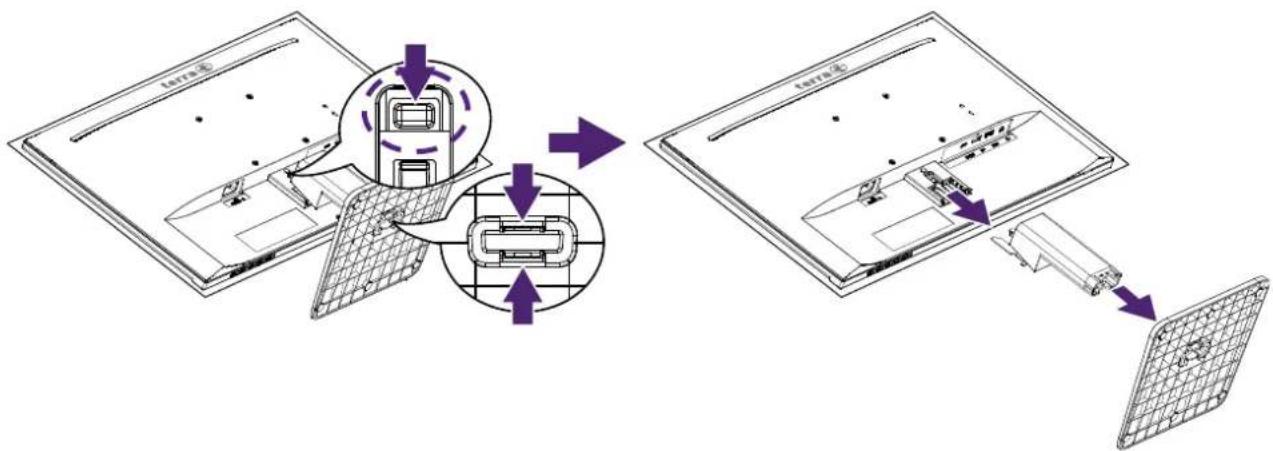

Dépose de la base du support

1. Placez le moniteur sur une table, face sur un chi-on doux, ou sur un coussin.
2. Appuyez sur le tenon vers l'intérieur et tirez la base du support pour le retirer.

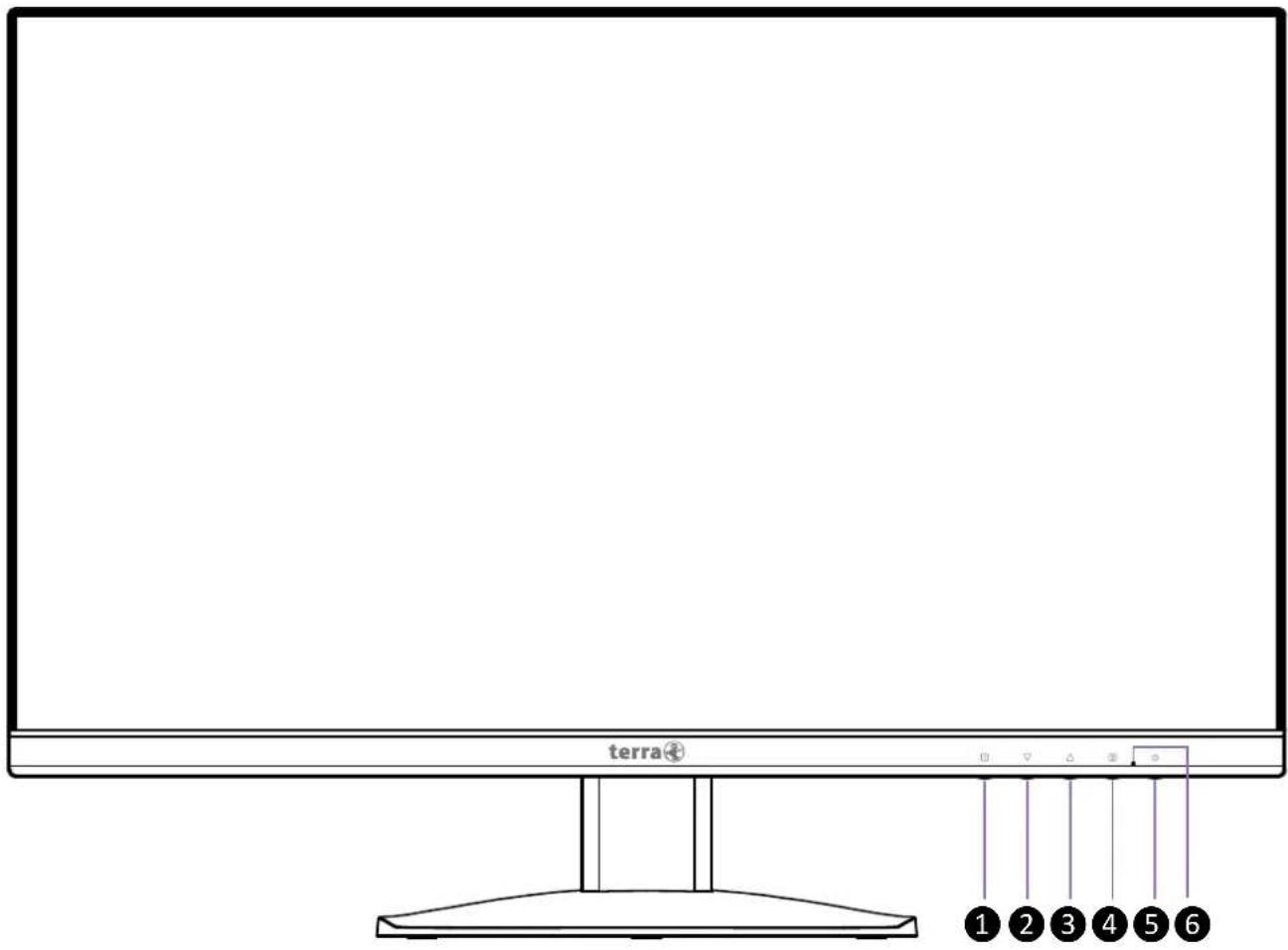

Face avant du produit

1	Menu d'affichage d'écran Activé/Désactivé
2	Défiler vers le bas/Diminuer
3	Défiler vers le haut/Augmenter
4	Confirmer la sélection
5	Marche/Arrêt
6	Voyant LED d'alimentation

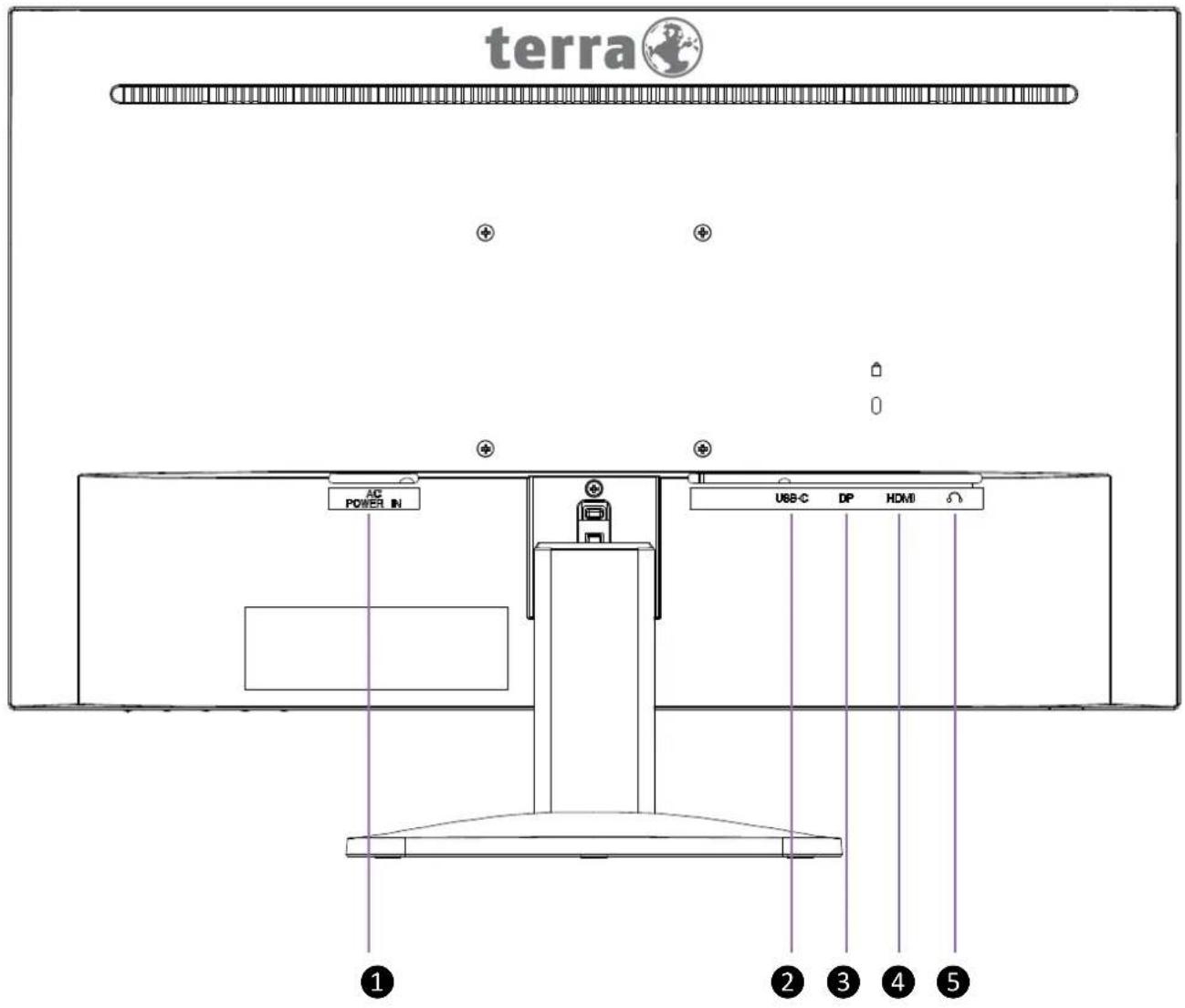

Face arrière du produit

1	Entrée d'alimentation
2	Entrée USB-CFemarque: Le port USB-C ne prend pas en charge la recharge.
3	Entrée DisplayPort
4	Entrée HDMI
5	Sortie CasqueRemarque:Lorsque le bouton volume n'est pas positionné au milieu, la puissance au niveau des oreillettes/casque augmente ainsi que le niveau de pression acoustique.

Utiliser les fonctions d'affichage d'écran (OSD)

1	Afficher le menu principal
	Quitter le menu OSD
▲	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD
	Hors du menu OSD, accède directement au menu Volume
▼	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD
	Hors du menu OSD, accède directement au menu Contraste/Luminosité
2	Sélectionnez manuellement le mode HDMI, DisplayPort et USB-C
	Confirmer la selection
	Rétablir à la fois le Contraste et la Luminosité (quand vous n'êtes pas dans le menu OSD)
	Verrouillage de l'OSD (quand vous n'êtes pas dans le menu OSD), maintenez appuyée pendant 3 secondes
	Verrouillage de l'alimentation (quand vous n'êtes pas dans le menu OSD), maintenez appuyée pendant 3 secondes

Remarque: La modification des paramètres OSD peut augmenter la consommation électrique.

Menu Principal

terra

Contraste/Luminosité

Entrée

Réglage audio

Réglage de la couleur

Informations

Réglage manuel de l'image

Configuration

Rappel de mémorire

1: Quitter

Sélectionner:2

Fonction de raccourci par bouton(s)

Contraste/Luminosité: Pour effectuer manuellement le réglage de Contraste, Luminosité, DCR, ECO et Over Drive de l'image à l'écran.

- Contraste: Pour ajuster le niveau blanc du premier plan de l'image de l'écran.

▲: augmenter le contraste, ▼: diminuer le contraste.

- Luminosité: Pour régler la luminance de la vidéo.

▲: augmenter la luminosité, ▼: diminuer la luminosité.

- DCR: Permet de détecter la distribution des entrées de signaux visuels, et de créer un contraste optimisé. Les réglages de Luminosité et ECO sont désactivés quand DCR est actif. Appuyez sur le bouton 2 pour activer ou désactiver le DCR.

- ECO: Permet à l'utilisateur d'activer ou de désactiver ECO. Les réglages de Luminosité et DCR sont désactivés quand ECO est actif. Appuyez sur le bouton pour activer ou désactiver le ECO.

- Over Drive: Permet à l'utilisateur de changer la force de l'Over Drive. Améliorer la qualité des images animées. Appuyez sur le bouton 2 pour Éteint, 1, 2, ou 3 le Over Drive.

Entrée: Appuyez sur Sélection d'entrée pour changer le signal d'entrée en HDMI, DispalyPort ou USB-C.

Réglage audio: Pour régler les fonctions audio.

• Volume: Pour ajuster la sortie du haut-parleur et sortie casque.

Réglage de la couleur: Pour sélectionner la couleur pour améliorer la luminosité et la saturation de la couleur entre Froides, Normal, Chaud, Couleur d'utilisateur et Mode Preset.

• Froides: Ajoute du bleu à l'image de l'écran afin d'obtenir un blanc plus froid.
• Normal: Ajoute du rouge à l'image de l'écran pour obtenir un blanc plus chaud et un rouge plus riche.
• Chaud: Ajoute du vert à l'image de l'écran pour obtenir une image plus sombre.

• Couleur d'utilisateur: Réglage individuel pour le Rouge(R), Vert (V), Bleu(B).

• Appuyez sur le bouton 2 pour ajuster et sélectionner la couleur suivante à ajuster.

• Appuyez sur le bouton ▼ ou ▲ pour ajuster la couleur sélectionnée.

- Mode Preset: Offre un environnement d'affichage optimal selon le contenu affiché. Il contient 5 préréglages sélectionnables par l'utilisateur.

Standard est destiné à l'environnement de Windows général et le paramétrage du moniteur par défaut.

Jeux optimisé pour l'environnement de jeu PC.

Cinéma optimisé pour l'environnement de film et vidéo.

Paysage optimisé pour afficher des images de paysages.

Texte optimisé pour l'édition et la visualisation de texte en environnement de traitement de texte.

Informations: Affiche les informations relatives au signal d'entrée du courant de la carte graphique de votre ordinateur.

Remarque: Reportez-vous au guide de l'utilisateur de votre carte graphique pour avoir des informations supplémentaires concernant les modifications de la résolution et le taux de rafraîchissement.

Réglage manuel de l'image: Pour régler manuellement la Finesse et Réglage mode Vidéo.

• Finesse: Pour régler la clarté d'un signal non-Full HD (1920x1080) avec le bouton ▼ ou ▲.
• Réglage mode Vidéo: Pour sélectionner le mode vidéo parmi 4:3 ou Plein écran. 4:3: Pour sélectionner la taille de l'image 4:3.

Plein écran: Pour sélectionner l'image en taille plein écran.

Configuration: Pour configurer Sélection de Langue, Position OSD, Délai affichage OSD, Arrière plan OSD et AMD FreeSync.

• Langue: Permet à l'utilisateur pour choisir parmi les langues disponibles.
• Position OSD: Appuyez sur le bouton ▼ ou ▲ pour choisir entre les réglages de position OSD horizontale et verticale.

Position H.: Pour régler horizontalement la position de l'OSD.

▲: déplacer l'OSD à droite, ▼: déplacer l'OSD à gauche.

Position V.: Pour régler verticalement la position de l'OSD.

▲: déplacer l'OSD vers le haut, ▼: déplacer l'OSD vers le bas.

• Délai affichage OSD: Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie.
• Arrière plan OSD: Vous permet d'activer ou de désactiver l'arrière plan à l'écran.
• AMD FreeSync: Pour contrôler le support AMD FreeSync. Appuyez sur le bouton ② pour activer ou désactiver le AMD FreeSync.

Rappel de mémorire: Pour rétablir les paramètres d'usine pour les contrôles vidéo & audio. Appuyez sur le bouton 2 pour sélectionner l'option de menu de Rappel Mémoire.

Support des modes minutage

VGA	720 x 400 @ 70Hz
VGA	640 x 480 @ 60Hz
MAC	640 x 480 @ 67Hz
VESA	640 x 480 @ 72Hz
VESA	640 x 480 @ 75Hz
VESA	800 x 600 @ 56Hz
VESA	800 x 600 @ 60Hz
VESA	800 x 600 @ 72Hz
VESA	800 x 600 @ 75Hz
MAC	832 x 624 @ 75Hz
VESA	1024 x 768 @ 60Hz
VESA	1024 x 768 @ 70Hz
VESA	1024 x 768 @ 75Hz
VESA	1280 x 960 @ 60Hz
VESA	1152 x 864 @ 75Hz
MAC	1152 x 870 @ 75Hz
VESA	1280 x 1024 @ 60Hz
VESA	1280 x 1024 @ 75Hz
VESA	1440 x 900 @ 60Hz
VESA	1440 x 900 @ 75Hz
CVT	1400 x 1050 @ 60Hz
VESA	1600 x 1200 @ 60Hz
VESA	1680 x 1050 @ 60Hz
VESA	1920 x 1080 @ 60Hz
VESA	1920 x 1080 @ 75Hz
VESA	1920 x 1080 @ 100Hz

\* Modes de Minutage Vidéo

• 480i

- 720p

• 480p

• 1080i

• 576i

• 1080p

- 576p

Avertissement : Ne réglez pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement détériorer votre moniteur.

Informations Technique

Spécifications Techniques

Panneau LCD	60,5 cm (23,8") (Low Blue Light)
Gestion de Courant	Compatible VESA DPMSMode Arrêt, ≤ 0,3W
Résolution Affichable	Full HD 1920 x 1080 max.Fréquence Verticale maximale de 100Hz.
Dimension des Pixels	0,2745 x 0,2745 mm
Couleur de l'affichage LCD	16,7M
Région d'affichage Actif	527,04 mm x 296,46 mm
Conditions environnementales	En fonctionnementTempérature: De 0°C à 40°CHumidité: De 10% à 90%, sans condensationStockageTempérature: De -20°C à 60°CHumidité: De 10% à 90%, sans condensation
Conformité	CE, UKCA, WEEE, RoHS, BSMI
Alimentation	Voltage d'Entrée 100-240 V CA
Haut-parleur	2W x 2

Soins et Maintien

Soins

• Placez votre moniteur à l'abri du soleil pour diminuer les reflets.
• Placez votre moniteur dans un emplacement bien ventilé.
• Ne mettez pas d'objet lourd sur le moniteur.
• Veillez à ce que votre moniteur soit installé dans un endroit sec et propre.
• Gardez votre moniteur loin d'aimants, moteurs, transformateurs, haut parleurs et de set de télévision.

Remarque

• Sortez le LCD de l'emballage et enlevez le sac en plastique et la Mousse en Polystyrène.
• Réglez l'inclinaison de l'écran pour permettre une assise et un angle de visualisation optimum.

Conseils de Sécurité

• Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
• N'enlevez jamais le panneau arrière de la caisse du moniteur. L'unité d'affichage à l'intérieur contient des parties sous haut voltage qui peuvent causer des chocs électriques à des corps humains.
• N'essayez jamais de réparer le moniteur vous même. Appelez toujours votre centre d'entretien ou un technicien spécialisé pour faire les réparations.

Dépannage

Pas d'Alimentation

• Contrôlez que le courant alternatif soit bien connecter à l'adaptateur de courant et que le cordon alimentaire soit bien connecter au moniteur.
• Connectez un autre appareil électrique à la prise murale pour vérifier qu'elle émets bien le voltage souhaité.
• Vérifiez que tous les câbles soient bien installés.

Allumé mais pas d 'affichage à l'écran

• Vérifiez que le câble vidéo, fourni avec le moniteur soit bien solidement fixé au port de sortie du signal vidéo, situé à l'arrière de l'ordinateur. Sinon, fixé le convenablement.
• Ajustez la clarté.

Couleurs incorrectes ou anormales

• Si une des couleurs manque (rouge, vert, bleu), contrôlez le câble vidéo pour vous assurez qu'il soit bien correctement connecté. Des broches desserrées ou cassées peuvent créer une connexion incorrecte.
• Connectez le moniteur à un autre ordinateur.
• Réglez tous les paramètres à leurs valeurs par défaut (voir la fonction «Pappel de mémorire»).

Wichtige Recyclinginformation

Informations importantes relatives au recyclage

En fin de vie, cet appareil ne dois pas être jeté aux ordures ménagères.

Veuillez respecter les réglementations locales et rester en conformité avec le système de collecte et de recyclage des ordures en vigueur dans votre région.

Pour plus d'information sur le recyclage, veuillez contacter votre centre de recyclage agréé.

Votre attitude quand au recyclage améliorera l'avenir de la planète et créera un environnement de vie de qualité pour les générations futures.

Wortmann AG

Bredenhop 20

D-32609 Hüllhorst

Tel. [phone]

Fax [phone] / 944-444

www.wortmann.de

[e-mail]

GENERAL PUBLIC LICENSE (GPL) - VER.2
