Caractéristique	Détails
Type de moniteur	Moniteur LCD
Taille de l'écran	32 pouces
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	5 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, DisplayPort, VGA
Angle de vision	178° horizontal et vertical
Utilisation recommandée	Bureau, jeux vidéo, multimédia
Consommation d'énergie	50 W (en fonctionnement)
Poids	8 kg
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - 3285W HA Terra

Comment connecter le moniteur Terra 3285W HA à mon ordinateur ?

Pour connecter le moniteur Terra 3285W HA à votre ordinateur, utilisez le câble HDMI ou DisplayPort fourni. Branchez une extrémité du câble au port de sortie vidéo de votre ordinateur et l'autre extrémité au port d'entrée de votre moniteur.

Que faire si le moniteur ne s'allume pas ?

Vérifiez d'abord que le moniteur est correctement branché à une prise de courant et que le câble d'alimentation est bien connecté. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Pour ajuster la luminosité et le contraste, utilisez les boutons de contrôle situés sur le moniteur. Accédez au menu OSD (On-Screen Display), puis naviguez jusqu'aux options de réglage de la luminosité et du contraste.

Que faire si l'image est floue ou déformée ?

Assurez-vous que la résolution de votre ordinateur est réglée sur la résolution native du moniteur Terra 3285W HA. Vous pouvez également vérifier les câbles de connexion pour vous assurer qu'ils ne sont pas endommagés.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Pour réinitialiser le moniteur, accédez au menu OSD, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine', puis confirmez votre choix. Cela rétablira tous les réglages par défaut.

Le moniteur affiche un message d'erreur 'Signal non trouvé'. Que faire ?

Ce message indique que le moniteur ne reçoit pas de signal de l'ordinateur. Vérifiez que le câble est correctement branché et que l'ordinateur est allumé. Essayez de redémarrer votre ordinateur si nécessaire.

Est-ce que le moniteur Terra 3285W HA est compatible avec les consoles de jeux ?

Oui, le moniteur Terra 3285W HA est compatible avec les consoles de jeux, tant que celles-ci disposent d'une sortie HDMI ou DisplayPort.

Comment activer le mode éco sur le moniteur ?

Pour activer le mode éco, accédez au menu OSD, puis recherchez l'option 'Mode éco' ou 'Économie d'énergie' et activez-la.

MODE D'EMPLOI 3285W HA Terra

Manuel de l'utilisateur

• Deutsch
• English
• Français
• Español
• Italiano
• Русский
• Polski
• Česky
• 繁體中文
• 日本語

Instructions d'Utilisation

Merci d'avoir acheté ce moniteur couleur multi-scan à haute résolution.

Veuillez lire attentivement ce guide avant l'installation.

Ce moniteur a été testé et à été trouvé conforme le marquage CE. Ces limites ont été développées pour offrir une protection satisfaisante contre les interférences nuisibles dans une installation résidentielle. Ce moniteur génère, utilise et peut radier de l'énergie de fréquence radio. Ceci peut causer des interférences nuisibles à des communication radio si l'appareil n'est pas convenablement installé et utilisé. Il n'y à néanmoins aucune garantie que des interférences n'apparaîtront pas dans une installation particulière. Si ce moniteur cause de sérieuses interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou plusieurs des démarches suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Placez le moniteur et le récepteur plus loin l'un de l'autre.
• Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
• Consultez votre revendeur local ou un technicien qualifié.

Avertissement:

Pour assurez une conformité continue au règlements, l'utilisateur doit utiliser un cordon d'alimentation mis à terre et le câble d'interface vidéo protégé avec noyaux en ferrite, fourni avec l'appareil. Chaque modification ou changement non-autorisé appliqué à ce moniteur peut faire perdre à l'utilisateur sont droit d'opération de cet appareil.

Remarque: Si nécessaire, des câbles d'interface protégés et un cordon d'alimentation alternante doivent être utilisé pour être conforme aux limites d'émission.

Base de données de l'UE sur les produits pour l'étiquetage énergétique et la fiche d'information sur les produits.

3285W HA : https://eprel.ec.europa.eu/qr/2231417

Contenu

Consignes de sécurité .... 1

Première installation 2

Installation rapide.... 3

Installation du moniteur LCD....5

Illustration pour tourner la base du support ajustable....7

Face avant du produit .... 8

Face arrière du produit....9

Utiliser les fonctions d'affichage d'écran (OSD)....10

Support des modes minutage ....13

Informations Technique....14

Soins et Maintien ....15

Dépannage 15

Consignes de sécurité

Ce moniteur est fabriqué et testé sur le principe de base selon lequel la sécurité de l'utilisateur passe avant tout. Cependant, une mauvaise utilisation ou installation peut mettre en danger le moniteur ainsi que l'utilisateur. Lisez attentivement les AVERTISSEMENTS avant l'installation et gardez ce guide à porté de main.

AVERTISSEMENTS:

Ce moniteur doit être utilisé uniquement avec les sources d'alimentation adéquates indiquées sur l'étiquette située au dos du moniteur. Si vous n'êtes pas sûr de l'alimentation dans votre résidence, appelez votre vendeur local ou la compagnie d'électricité.
N'essayez pas de réparer vous-même le moniteur car il ne contient pas de pièces réparables par l'utilisateur. Le moniteur doit être réparé uniquement par un technicien qualifié.
Ne retirez pas le boîtier du moniteur. Il contient des pièces comportant un voltage élevé, qui pourraient provoquer des électrocutions, même quand le cordon d'alimentation est débranché.
Assurez-vous que le cordon d'alimentation est connecté à une prise d'alimentation mise à la terre avant d'allument le moniteur.
Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
◆ Placez votre moniteur uniquement dans un environnement propre et sec. Débranchez immédiatement le moniteur s'il était mouillé et faites appel à votre réparateur.
◆ Evitez d'exposer votre moniteur aux rayons directs du soleil ou à toute autre source de chaleur.
Débranchez toujours le moniteur avant de le nettoyer. Nettoyez le boîtier avec un chiffon propre et sec. Appliquez un nettoyant sans ammoniaque sur le chiffon, mais pas directement sur le verre de l'écran.
- Maintenez le moniteur éloigné des objets magnétiques, moteurs, postes de TV, et transformateurs.
◆ Ne placez pas d'objets lourds sur le câble ou le cordon d'alimentation.
Pour les ÉQUIPEMENTS BRANCHÉS PAR CÂBLE, la prise de courant doit être installée près de l'équipement et doit être facilement accessible.
◆ Ne placez pas le moniteur sur une surface instable. S'il tombe, il pourrait s'abimer et blesser l'utilisateur.
Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps.
◆ Faites attention à tous les câbles connectés au moniteur pour éviter tout risque de trébuchement.

D'après la réglementation WEEE, ce moniteur ne peut pas être éliminé avec les déchets normaux en Europe quand il est hors d'usage. Veuillez vous reporter aux informations de recyclage sur notre site web pour la marche à suivre.

Première installation

Félicitations pour votre achat de ce moniteur à hautes performances !

Ce moniteur est accompagné des accessoires suivants :

• Cordon d'alimentation CA

- Câble DisplayPort

- Carte de garantie

- Guide Rapide

Installation rapide

1. Connecter le câble vidéo (Câble DisplayPort)

Vérifiez que le moniteur et l'ordinateur sont tous deux éteints. Connectez le câble DisplayPort de la sortie DisplayPort de l'ordinateur et l'entrée DisplayPort du moniteur.

Ou branchez le câble USB-C \*En option

Branchez le câble USB-C de la sortie USB-C de l'ordinateur et l'entrée USB-C du moniteur.

Remarque importante: Le port USB-C prend en charge la charge. La fonction PD intégrée permet d'alimenter et de charger les téléphones portables ou d'autres petits appareils. d'alimentation et de charge pour les téléphones portables ou d'autres petits appareils. (Max.5V/2A).

Le câble USB-C doit prendre en charge le mode DisplayPort Alternate (ALT) pour transférer de la vidéo et se charger.

Ou branchez le câble HDMI \*En option

Branchez le câble HDMI de la sortie HDMI de l'ordinateur et l'entrée HDMI du moniteur.

Remarque importante : Assurez-vous que la carte graphique prend en charge la résolution intégrale (2560x1440) via USB-C, DisplayPort ou HDMI.

2. Connecter le cordon d'alimentation

Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d'alimentation dans une prise de courant proche.

3. Connecter au casque (non fourni)

Connectez le casque au terminal de sortie du casque de la moniteur. (Casque vendu séparément).

4. Allumer l'ordinateur et le moniteur

Allumez l'ordinateur, puis le moniteur.

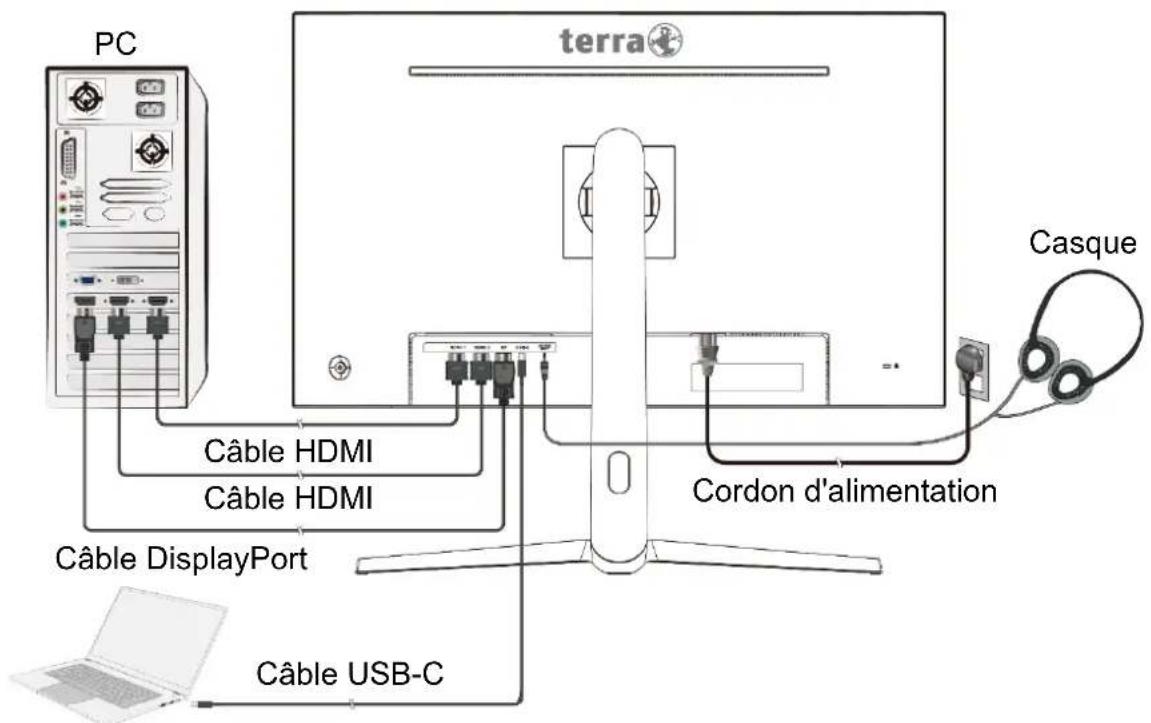

5. Utilisateurs de Windows: Paramétrer le mode de synchronisation (résolution et vitesse de rafraîchissement)

Exemple: 2560 x 1440 @ 60 Hz

Résolution Faites un clic droit de la souris sur le bureau de Windows > Paramètres d'affichage > Paramètres d'affichage avancés. Paramétrer la résolution.

Vitesse de rafraîchissement (fréquence verticale) Voir le guide de l'utilisateur de votre carte graphique pour les instructions.

Exemple:

Installation du moniteur LCD

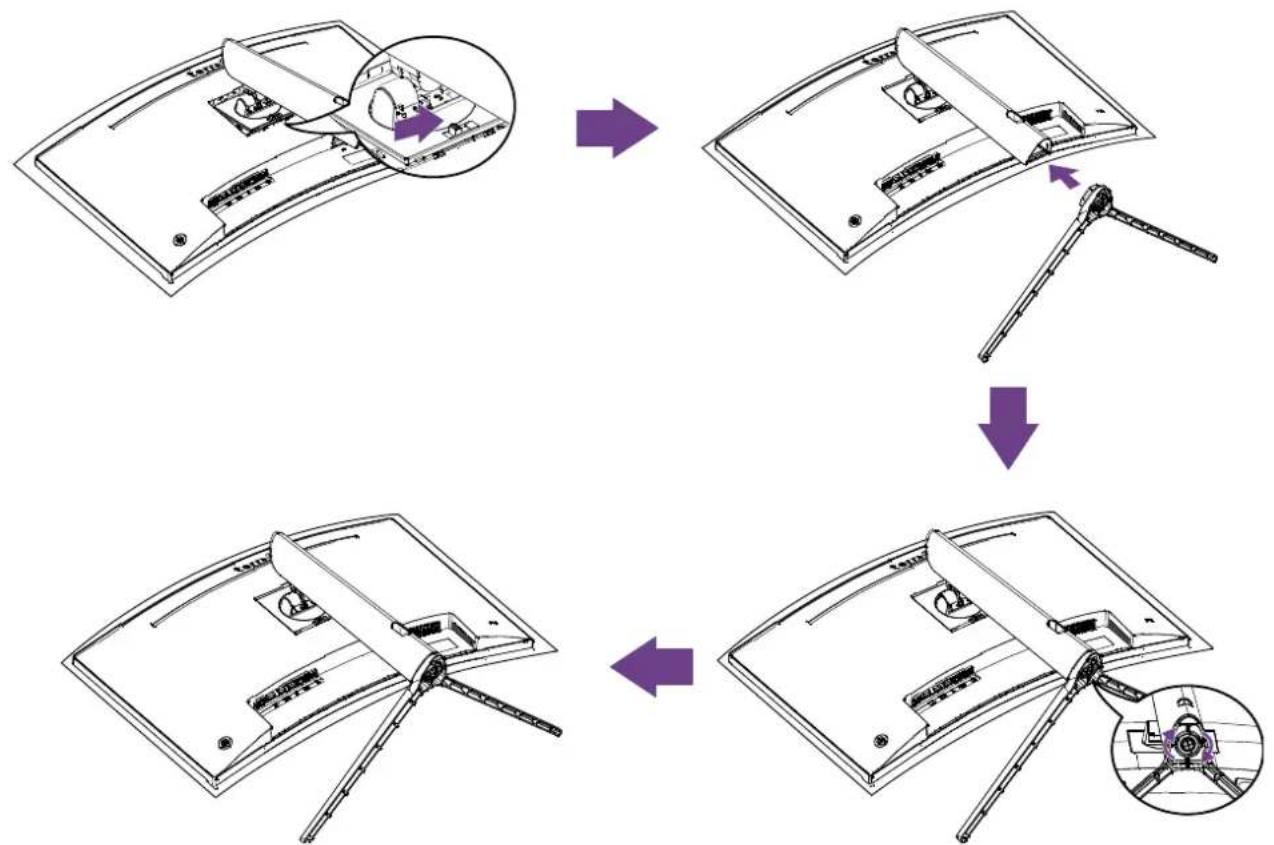

Installation de la base du support

1. Placez le moniteur sur une table, face sur un chi-on doux, ou sur un coussin.
2. Insérez les deux languettes de la partie supérieure du support dans la rainure située à l'arrière du moniteur et poussez les boutons-pression jusqu'à ce qu'ils soient en place puis relâchés.et poussez les boutons-pression jusqu'à ce qu'ils se mettent en place, puis relâchez-les.
3. Installez la base du support sur le support, puis serrez la vis qui fixe la base du support sur le support.

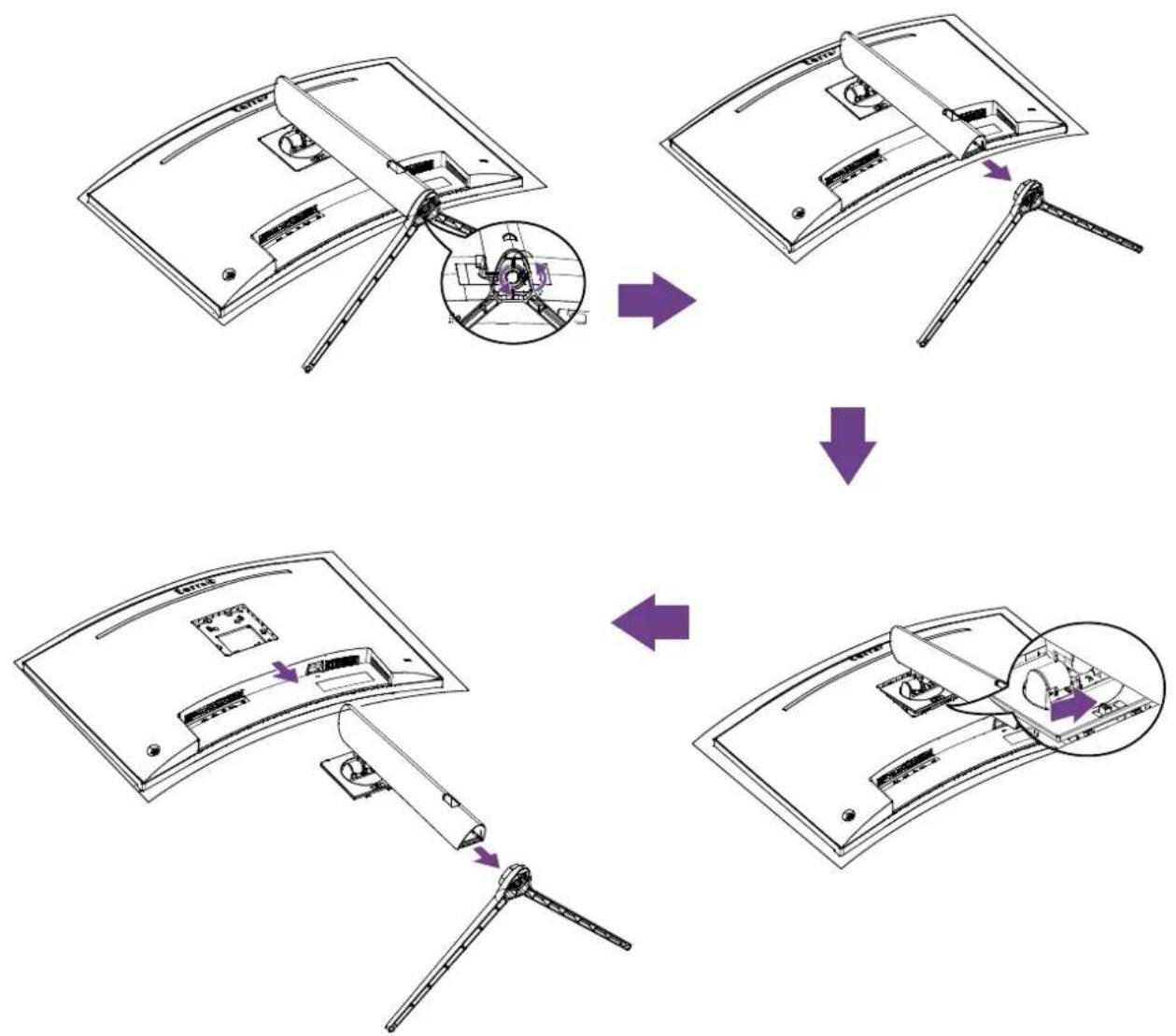

Dépose de la base du support

1. Placez le moniteur sur une table, face sur un chi-on doux, ou sur un coussin.
2. Relâchez la vis qui fixe la base du support sur le support, puis tirez la base du support vers l'arrière loin du support.
3. Appuyez sur les boutons-pression et maintenez le support, soulevez le levier et l'éloignez du moniteur.

Illustration pour tourner la base du support ajustable

(1) Angle d'inclinaison

Incliner vers le HAUT: 20°

Incliner vers le BAS: -5°

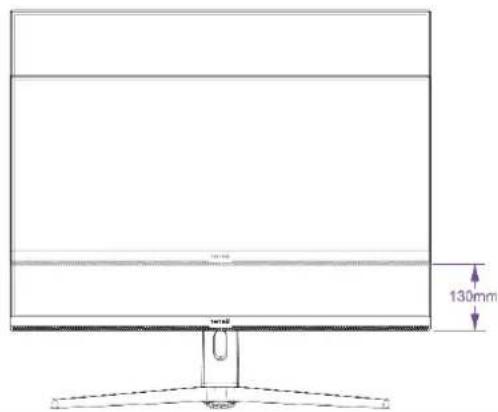

(2) Plage de levée

130mm

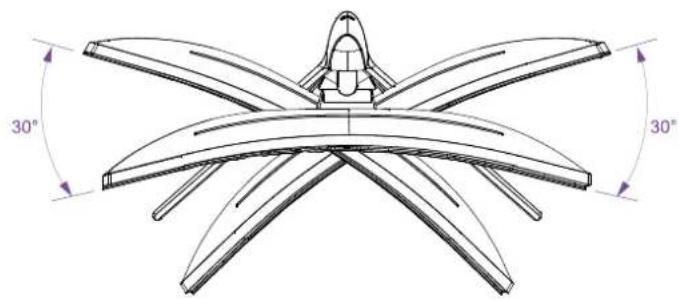

(3) Angle de pivotment

Gauche: 30^

Droite: 30^

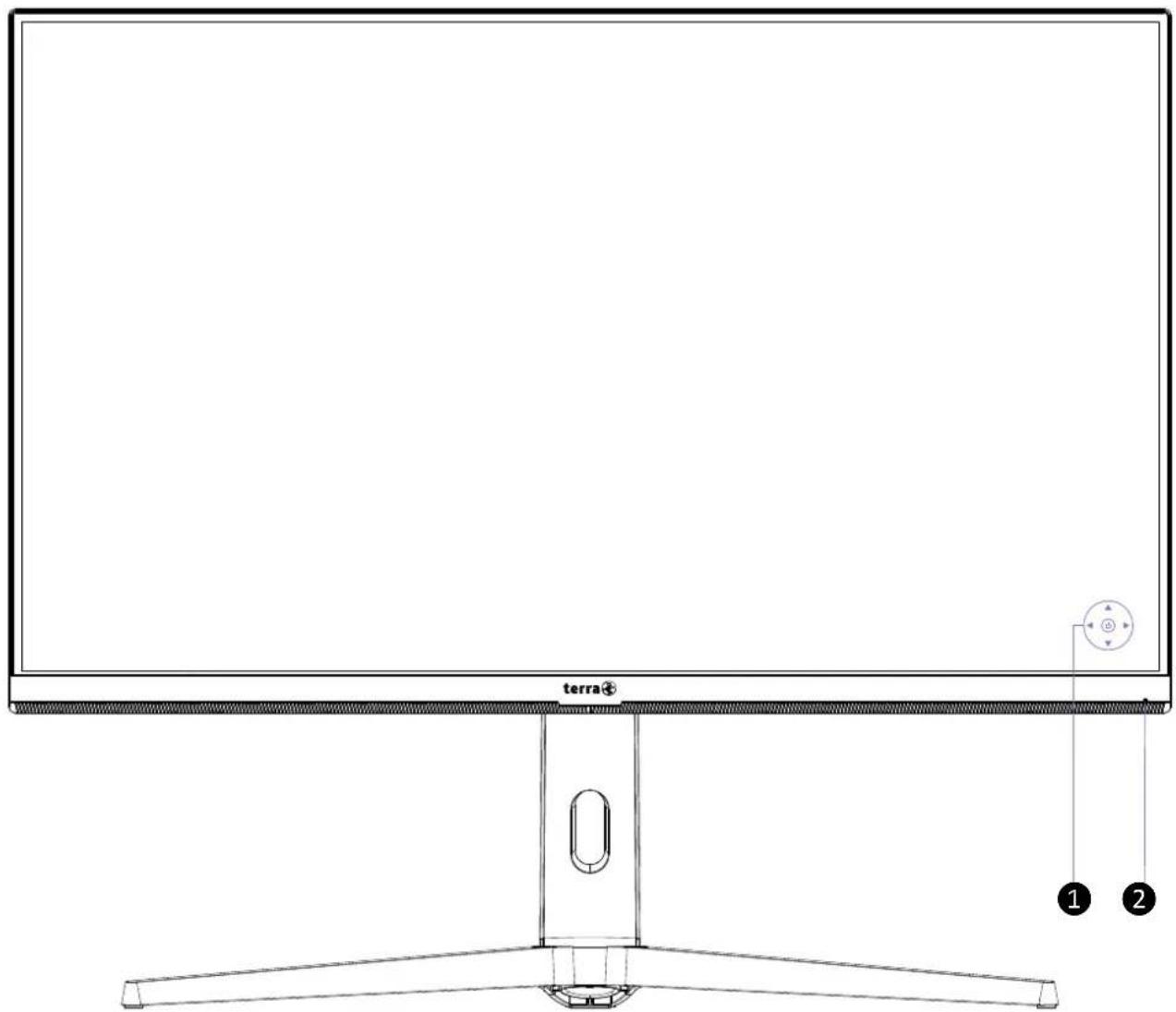

Face avant du produit

1	💡	Marche/Arrêt (Appuyez sur le bouton)
	◀	Menu d'affichage d'écran Activé/Désactivé
	▶	Confirmer la sélection
	▲	Défiler vers le haut/Augmenter
	▼	Défiler vers le bas/Diminuer
2		Voyant LED d'alimentation

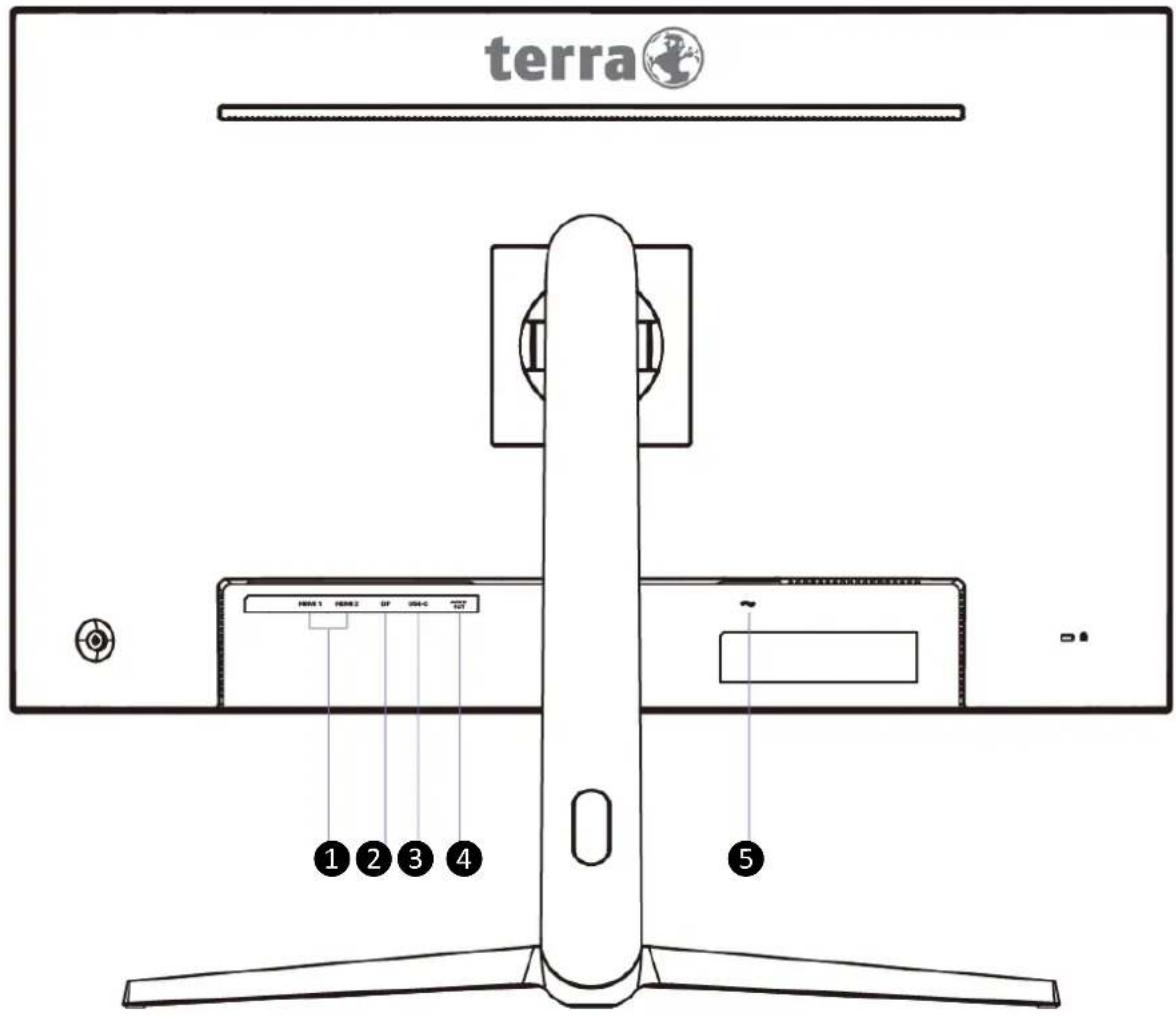

Face arrière du produit

1	Entrée HDMI
2	Entrée DisplayPort
3	Entrée USB-CRemarque: Le port USB-C prend en charge la charge électrique (Max.5V/2A).Prise en charge du mode DisplayPort (ALT) pour le transfert d'images et le chargement.
4	Sortie CasqueRemarque:Lorsque le bouton volume n'est pas positionné au milieu, la puissance au niveau des oreillettes/casque augmente ainsi que le niveau de pression acoustique.
5	Entrée d'alimentation

Utiliser les fonctions d'affichage d'écran (OSD)

💡	Marche/Arrêt (Appuyez sur le bouton)
	Dans le menu OSD, maintenez appuyé le bouton pendant 3 secondes pour éteindre l'écran
◀	Afficher le menu principal
	Quitter le menu OSD
▶	Sélectionnez manuellement le mode USB-C, DisplayPort et HDMI
	Confirmer la sélection
▲	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD
	Hors du menu OSD, accède directement au menu Volume
	Verrouillage de l'OSD (Hors du menu OSD, maintenez appuyé le bouton pendant plus de 5 secondes)
▼	Sélectionnez l'élément désiré quand vous êtes dans le menu OSD
	Hors du menu OSD, accède directement au menu Luminosité
	Verrouillage de l'alimentation (Hors du menu OSD, maintenez appuyé le bouton pendant plus de 5 secondes)

Remarque: La modification des paramètres OSD peut augmenter la consommation électrique.

Menu Principal

terra
Source d' entrée	USB-C
Contraste/Luminosité	DP
Réglage de couleur	HDMI 1
Réglage de la qualité d' image	HDMI 2
Affichage
Audio
Autre
	Nome del modello:TERRA 3285WEntrée: DisplayPortResolution: 2560x1440@180Hz

Source d' entrée: Appuyez sur Sélection d'entrée pour changer le signal d'entrée en USB-C, DisplayPort ou HDMI.

Contraste/Luminosité: Pour effectuer manuellement le réglage de Luminosité, Contraste, DCR et HDR de l'image à l'écran.

• Luminosité : Pour régler la luminance de la vidéo.
  ▲: augmenter la luminosité, ▼: diminuer la luminosité.
• Contraste : Pour ajuster le niveau blanc du premier plan de l'image de l'écran.
  ▲: augmenter le contraste, ▼: diminuer le contraste.
• DCR : Permet de détecter la distribution des entrées de signaux visuels, et de créer un contraste optimisé. Les réglages de Luminosité et Contraste sont désactivés quand DCR est actif. Appuyez sur le bouton ▶ pour activer ou désactiver le DCR.
• HDR : fournir une « gamme dynamique élevée » pour aider à créer des images réalistes tout en reproduisant les détails exacts de l'éclairage et des nuances afin de créer une image qui soit vraiment lumineuse ou claire. Appuyez sur la touche ▶ pour activer ou désactiver le HDR.

Reglage de couleur: Pour sélectionner la couleur pour améliorer la luminosité et la saturation de la

couleur entre Gamma, Format de l'image et Température de l'image.

- Gamma: Pour ajuster la valeur Gamma, les valeurs gamma basses affichent des images blanchâtres et des valeurs gamma élevées affichent des images noirâtres.

- Format de l'image: Offre un environnement d'affichage optimal selon le contenu affiché. Il contient 4 préréglages sélectionnables par l'utilisateur.

Standard est destiné à l'environnement de Windows général et le paramétrage du moniteur par défaut.

Photo optimisé pour afficher des images de paysages.

Film optimisé pour l'environnement de jeu PC.

Jeu optimisé pour l'environnement de film et vidéo.

- Température de l'image: Pour ajuster la couleur d'image par défaut. Il contient 4 préréglages sélectionnables par l'utilisateur.

Normale: Ajoute du rouge à l'image de l'écran pour obtenir un blanc plus chaud et un rouge plus riche.

Chaude: Ajoute du vert à l'image de l'écran pour obtenir une image plus sombre.

Froide: Ajoute du bleu à l'image de l'écran afin d'obtenir un blanc plus froid.

Utilisateur: Réglage individuel pour le Rouge(R), Vert (V), Bleu (B).

1. Appuyez sur le bouton ▶ pour ajuster et sélectionner la couleur suivante à ajuster.
2. Appuyez sur le bouton ▼ ou ▲ pour ajuster la couleur sélectionnée.

Reglage de la qualité d' image: Selon la configuration globale de la qualité d'image.

- Finesse: Pour régler la clarté d'un signal non-WQHD (2560x1440) avec le bouton ▼ ou ▲.

- Over Drive: Permet à l'utilisateur de changer la force de l'Over Drive. Améliorer la qualité des images animées. Appuyez sur le bouton ▶ pour régler la fonction Over Drive Off, 1, 2 ou 3.

- AMD FreeSync: Pour contrôler le support FreeSync. Appuyez sur le bouton ▶ pour activer ou désactiver le FreeSync.

Affichage: Pour configurer Sélection de Réglage Mode Vidéo.

- Réglage Mode Vidéo: Pour sélectionner le mode vidéo parmi Plein écran, 4:3 ou 1:1. Plein écran: Pour sélectionner l'image en taille plein écran.

4:3 : Pour sélectionner la taille de l'image 4:3.

1:1 : Pour sélectionner la taille de l'image 1:1.(Dot by Dot)

Audio: Pour régler les fonctions audio.

• Volume : Pour ajuster la sortie du haut-parleur et sortie casque.

Autres: Pour configurer Sélection de Langue, OSD H-Position, OSD V-Position,

Transparence du menu OSD, Interruption OSD, Rotation OSD, Résolution avis et Rappel de mémoire.

• Langue : Permet à l'utilisateur pour choisir parmi les langues disponibles.
• OSD H-Position : Pour régler horizontalement la position de l'OSD.

▲: déplacer l'OSD à droite, ▼: déplacer l'OSD à gauche.

• OSD V-Position : Pour régler verticalement la position de l'OSD.
  ▲: déplacer l'OSD vers le haut, ▼: déplacer l'OSD vers le bas.
• Transparence du menu OSD: Pour ajuster la transparence du fond OSD.
• Interruption OSD: Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie.
• Résolution avis: Lorsque la résolution du PC n'est pas 2560 x 1440, un message de rappel sera envoyé. Appuyez sur la touche ▶ pour activer/désactiver la Remarque sur la résolution.
• Rappel de mémoire: Pour rétablir les paramètres d'usine pour les contrôles vidéo & audio. Appuyez sur le bouton ▶ pour sélectionner l'option de menu de Rappel Mémoire.

Support des modes minutage

Standard	Résolution	HDMI	DisplayPort	USB-C
VGA	720 x 400 @ 70Hz	√ √		√
VGA	640 x 480 @ 60Hz	√ √		√
MAC	640 x 480 @ 67Hz	√ √		√
VESA	640 x 480 @ 72Hz	√ √		√
VESA	640 x 480 @ 75Hz	√ √		√
VESA	800 x 600 @ 56Hz	√ √		√
VESA	800 x 600 @ 60Hz	√ √		√
VESA	800 x 600 @ 72Hz	√ √		√
VESA	800 x 600 @ 75Hz	√ √		√
MAC	832 x 624 @ 75Hz	√ √		√
VESA	1024 x 768 @ 60Hz	√ √		√
VESA	1024 x 768 @ 70Hz	√ √		√
VESA	1024 x 768 @ 75Hz	√ √		√
VESA	1280 x 960 @ 60Hz	√ √		√
VESA	1152 x 864 @ 75Hz	√ √		√
MAC	1152 x 870 @ 75Hz	√ √		√
VESA	1280 x 1024 @ 60Hz	√ √		√
VESA	1280 x 1024 @ 75Hz	√ √		√
VESA	1440 x 900 @ 60Hz	√ √		√
VESA	1440 x 900 @ 75Hz	√ √		√
CVT	1400 x 1050 @ 60Hz	√ √		√
VESA	1600 x 1200 @ 60Hz	√ √		√
VESA	1680 x 1050 @ 60Hz	√ √		√
VESA	1920 x 1080 @ 60Hz	√ √		√
VESA	2560 x 1440 @ 144Hz	√ √		√
VESA	2560 x 1440 @ 165Hz	× √		√
VESA	2560 x 1440 @ 180Hz	× √	√

* Modes de Minutage Vidéo

480i	720p
480p	1080i
576i	1080p
576p

Avertissement : Ne réglez pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement détériorer votre moniteur.

Informations Technique

Spécifications Techniques

Panneau LCD	80 cm (31,5") Curvature 1000R (Low Blue Light)
Gestion de Courant	Compatible VESA DPMSMode Arrêt, ≤ 0,3 W
Résolution Affichable	WQHD 2560 x 1440 max.Fréquence Verticale maximale de 180Hz.
Dimension des Pixels	0,2724 x 0,2724 mm
Couleur de l'affichage LCD	16,7M
Région d'affichage Actif	697,344 mm x 392,256 mm
Conditions environnementales	En fonctionnementTempérature: De 0°C à 40°CHumidité: De 10% à 90%, sans condensationStockageTempérature: De -20°C à 60°CHumidité: De 10% à 90%, sans condensation
Conformité	CE, UKCA, WEEE, RoHS
Alimentation	Voltage d'Entrée 100-240 V CA 1.0A Max.
Haut-parleur	3W x 2

Soins et Maintien

Soins

• Evitez d'exposer votre moniteur aux rayons directs du soleil ou à toute autre source de chaleur. Placez votre moniteur à l'abri du soleil pour diminuer les reflets.
• Placez votre moniteur dans un emplacement bien ventilé.
• Ne mettez pas d'objet lourd sur le moniteur.
• Veillez à ce que votre moniteur soit installé dans un endroit sec et propre.
• Gardez votre moniteur loin d'aimants, moteurs, transformateurs, haut parleurs et de set de télévision.

Remarque

• Sortez le LCD de l'emballage et enlevez le sac en plastique et la Mousse en Polystyrène.
• Réglez l'inclinaison de l'écran pour permettre une assise et un angle de visualisation optimum.

Conseils de Sécurité

• Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, éteignez immédiatement le courant et appelez votre centre d'entretien.
• N'enlevez jamais le panneau arrière de la caisse du moniteur. L'unité d'affichage à l'intérieur contient des parties sous haut voltage qui peuvent causer des chocs électriques à des corps humains.
• N'essayez jamais de réparer le moniteur vous même. Appelez toujours votre centre d'entretien ou un technicien spécialisé pour faire les réparations.

Dépannage

Pas d'Alimentation

• Contrôlez que le courant alternatif soit bien connecter à l'adaptateur de courant et que le cordon alimentaire soit bien connecter au moniteur.
• Connectez un autre appareil électrique à la prise murale pour vérifier qu'elle émets bien le voltage souhaité.
• Vérifiez que tous les câbles soient bien installés.

Allumé mais pas d 'affichage à l'écran

• Vérifiez que le câble vidéo, fourni avec le moniteur soit bien solidement fixé au port de sortie du signal vidéo, situé à l'arrière de l'ordinateur. Sinon, fixé le convenablement.
• Ajustez la clarté.

Couleurs incorrectes ou anormales

• Si une des couleurs manque (rouge, vert, bleu), contrôlez le câble vidéo pour vous assurez qu'il soit bien correctement connecté. Des broches desserrées ou cassées peuvent créer une connexion incorrecte.
• Connectez le moniteur à un autre ordinateur.

Wichtige Recyclinginformation

Informations importantes relatives au recyclage

En fin de vie, cet appareil ne dois pas être jeté aux ordures ménagères.

Veuillez respecter les réglementations locales et rester en conformité avec le système de collecte et de recyclage des ordures en vigueur dans votre région.

Pour plus d'information sur le recyclage, veuillez contacter votre centre de recyclage agréé.

Votre attitude quand au recyclage améliorera l'avenir de la planète et créera un environnement de vie de qualité pour les générations futures.

Wortmann AG

Bredenhop 20

D-32609 Hüllhorst

Tel. [phone]

Fax [phone] / 944-444

www.wortmann.de

[e-mail]

GENERAL PUBLIC LICENSE (GPL) - VER.2

Lizenzinformation Open Source Software/GPL Sourcecode
